Виды скважин на воду. Какие бывают скважины на воду?

Для комфортной жизни за городом потребуется водоснабжение. Не все населенные пункты Московской области подключены к водопроводу. Использование колодцев и родников небезопасно. Покупать бутилированную воду неудобно. Многие владельцы домов выбирают бурение скважин. Но прежде чем заказать бурение, нужно подобрать тип источника. Рассмотрим, какие бывают скважины на воду, чем они отличаются.

Гидрогеология Подмосковья

В Московской области почва состоит из песка и глины. Встречаются каменистые отложения и большие валуны. На глубине от 30 метров можно найти известняк. Этот минерал формирует артезианский горизонт. В грунте встречаются доломиты, песчаники, фосфориты, мегрели, кремни, прослойки бурого угля и другие включения. Из перечисленных пород только пески и песчаники водоносные.

На территории Подмосковья сформировано 5 артезианских горизонтов:

• Окский.
• Серпуховский.
• Каширский.
• Подольско-Мячковский.
• Гжельский.

Местами они пересекаются. При бурении можно найти несколько слоев, залегающих на разной высоте. Артезианский пласт непрерывен по площади Подмосковья. Водяной песок не столь предсказуем. Нельзя гарантировать его наличие на участке. Но можно определить вероятность успешного бурения по карте местности.

Песчаные скважины

Неглубокие источники, берущие воду из песка, принято называть абиссинскими. Они бывают двух типов, в зависимости от глубины. Источник может брать воду из песка или из глубокого песчаника. Технические характеристики скважин при этом отличаются.

Абиссинские скважины

Первый слой песка находится на глубине до 30 метров. Найти питьевую воду можно на глубине от 5-10 метров. Чем меньше глубина, тем больше риск загрязнения. В неглубокие источники могут попадать бактерии с поверхности. Источники подвержены и техногенному загрязнению.

Вода из неглубоких колодцев может быть непригодна для питья. Однако ее можно использовать для полива и других технических целей. Срок службы источника: от 1 года до 12 лет. Неглубокие колодцы часто заиливаются и требуют очистки. Летом они могут пересохнуть, а в зимние холода замерзнуть.

На глубокий песок

Слой глубокого песчаника находится на расстоянии 40-70 метров от поверхности. Он образуется в районах, где артезианский слой уходит очень глубоко. Качество воды из глубокого песчаника сопоставимо с артезианской водой. Однако он отличается уменьшенным сроком службы (25 лет) и дебитом (1500-2000 литров за час).

Артезианские скважины

Это источник, берущий воду из прослойки известняка. На глубине вода находится под давлением. После бурения она устремляется наверх, образуя статическое зеркало. Если давление слишком большое, вода изливается на поверхности. Обустройство фонтанирующих источников потребует профессионализма.

Срок службы источника от 50-60 лет. Известны и 100-летние скважины. Определить точный срок невозможно. Структура почвы меняется со временем. Артезианские скважины дают 2000-5000 литров за час. Найти водоносный известняк можно на разной глубине. В Московской области она составляет 30-255 метров.

Артезианский горизонт находится между водоупорными слоями. Толща песка и глины фильтрует загрязнение с поверхности. Но в подземной воде много металлов, которые содержатся в самих породах. Она считается чистой, но требуется смягчение и балансировка состава для устранения жесткости.

Какой вариант лучше?

У каждого вида скважин на воду есть достоинства. Мы считаем, что артезианские скважины – лучшее решение. Для водоснабжения дома советуем бурение на известняк. У него будет много преимуществ:

• Эксплуатационный срок: от 50-60 лет.
• Источники дают более чистую воду.
• Уровень водоотдачи: от 2000 литров за час.
• Стабильное водоснабжение дома.
• Меньше риски загрязнения источника.
• Техника требует минимум обслуживания.

Цена артезианской скважины выше, чем абиссинской. Однако срок ее службы в 5-10 раз дольше. В пересчете на срок эксплуатации, стоимость литра получается меньше. Бурение на известняк потребует вложений на начальном этапе. Но за годы эксплуатации все финансовые вложения окупятся.

Узнать глубину бурения

По гидрогеологической карте можно узнать глубину бурения на воду. Она показывает вероятную глубину артезианского горизонта. Наличие или отсутствие водоносного песка на территории. Вы можете узнать особенности бурения на вашем участке за 1 минуту. Оставьте заявку на сайте, и мы подскажем виды скважин и глубину бурения.

Какие бывают скважины на воду и какие виды бурения применяют для их устройства

Скважины на воду бывают фильтровыми, артезианскими, на минеральные воды. Последняя (для добычи минеральных вод) стоит особняком. Это дорогостоящее сложное глубинное водозаборное сооружение телескопической конструкции. Разработка минерального источника окружена законами, инструкциями, разрешительной документацией. Рассматривать этот тип водозабора в контексте автономного водоснабжения нет смысла: нас интересует, какие бывают скважины на воду на частных участках, как их бурят.

Конструкция зависит от разрабатываемого пласта: на песок устраивают фильтровые скважины, на известняк — артезианские.

Артезианские бывают 4-х видов: классические, с двойной обсадкой, с кондуктором, с переходом. Артезианские воды залегают в водонапорных пластах и даже могут фонтанировать.

Фонтанирующая скважина на участке

Фильтровые скважины бывают 2-х видов: механического и ручного бурения. Ручного бурения — это так называемые абиссинские колодцы (хотя в последнее время ручное бурение заменяют механическим: используют устройство с двигателем). Есть еще разведочные скважины, которые бурят на подготовительном этапе, но с их использованием не добывают воду, а ищут.

Артезианская — глубинная скважина на воду. Для ее устройства требуется разрешение на использование недр, поскольку артезианские воды относятся к полезным ископаемым. Вокруг сооружения необходимо организовать ЗСО (зона санитарной охраны; регламентирует СанПиН 2.1.4.1110-02) с предварительной разработкой проекта. Подготовительный этап состоит из исследований, подготовки документации и ее согласования.

Конструкция артезианской скважины

Артезианскую скважину бурят до водоносного пласта горных пород (обычно известняк).

Есть 4 вида конструкции сооружения:

1. Классическая: с обсадной трубой, доходящей до верхней границы водоносного пласта, и открытым стволом меньшего (относительно обсадной трубы) диаметра.
2. С двойной обсадкой: с двумя обсадными трубами, где первая (больше диаметром) доходит до границы водоносного пласта, а вторая (меньше диаметром) — в пласте; насос размещают во второй трубе; она перфорированная.
3. С кондуктором: с одной обсадной трубой, диаметром меньше диаметра кондуктора, отсекающего четвертичные отложения верхних слоев.
4. С переходом: телескопической конструкции из нескольких обсадных труб, где каждая последующая уже предыдущей (обычно их три).

Выбор зависит от расчета водопотребления, геологических характеристик, глубины залегания вод. Каждый вид артезианской скважины хорош для определенного грунта, но наиболее часто устраивают конструкции с кондуктором.

Бурят до водоносного песка на глубину до 30 м. Представляет собой обсадную трубу с фильтром на нижнем конце и оголовком на верхнем. Фильтр — перфорированный, сетчатый, щелевой — размещен на забойной трубе, входящей в водоносный пласт. Через отверстия фильтра вода поступает в трубопровод, откуда ее поднимает на поверхность насос.

Оголовок — наземная часть сооружения; в нем размещают насосное и сопутствующее оборудование. Насосы бывают погружными, поверхностными: выбор зависит от глубины залегания водоносного песка и водопотребления.

Конструкция скважины на песок

Абиссинская скважина ↑

Абиссинская – принципиально фильтровая скважина, но с той разницей, что труба очень узкая (дюймовая), и насос можно использовать лишь поверхностный. Отсюда малая глубина — до 10 м. Соответственно, некачественная вода, непредсказуемый дебит, низкий срок службы. Зато такую скважину можно пробурить своими руками при помощи банального садового бура. Потребность в воде для полива участка и других технических целей абиссинский колодец в большинстве случаев удовлетворяет полностью в течение нескольких лет.

Достоинства и недостатки фильтровой скважины ↑

Для скважины на песок не нужно собирать пакет документации, буровые работы согласовывать также не надо. Работы и оборудование не относятся к категории дорогостоящих (если не придется бурить много раз до обнаружения линзы). Скважину бурят быстро. В обслуживании и ремонте сооружение просто. Есть и недостатки:

• непредсказуемость залегания/поведения водоносных пластов;
• высокая вероятность смешения с грунтовыми и сточными водами;
• сравнительно низкий срок службы;
• отсутствие возможности прокачать скважину, ее частое заиливание, низкий дебит.

Всего есть три вида бурения: вертикальное, горизонтальное, наклонно-направленное. Бурение на воду в основном вертикальное, как ручное, так и механическое.

Есть три вида ручного бурения (их применяют для устройства абиссинских скважин):

• ударно-канатное,
• роторное,
• шнековое.

Бурение на воду: шнек выводит на поверхность разрушенную породу ↑

Механическое бурение бывает вращательным, ударным, комбинированным; его подразделяют по используемым буровым снарядам на:

• алмазное,
• вибрационное,
• дробовое,
• роторное,
• турбинное,
• шнековое,
• бурение электробуром и др.

Для разведочных скважин наиболее часто применяют метод колонкового бурения: породу разрушает кольцевая алмазная (или твердосплавная) коронка, через ее полость забирают керны.

Артезианские скважины бурят (роторный способ) посредством передвижных буровых установок на базе «КамАЗ», «Урал», «ЗИЛ». Породу разрушают шарошечным долотом. Наиболее часто применяют метод бурения с промывкой. Он позволяет в процессе забирать керны (раствор выносит разрушаемую породу на поверхность) для определения проходимого пласта и спрогнозировать дебит по поглощаемой жидкости. Реже применяют бурение скважин на воду с продувкой: разрушаемую породу удаляет поток газа.

В устройстве фильтровых скважин на воду наиболее востребовано шнековое бурение: разрушаемую резцом породу отводит на поверхность шнек. Этот метод очень популярен, поскольку не требует дополнительного оборудования для удаления измельченной породы и позволяет пройти 10 м вглубь за день. Однако он подходит только для мягких грунтов: камни, валуны, морены — слишком большая (зачастую непреодолимая) нагрузка для резца.

Оборудование для шнекового бурения

Оптимальный вид бурения выбирают по результатам геологического анализа.

Устройство артезианской скважины регламентируют сразу несколько законодательных норм, в том числе закон «О недрах». Устройство колодцев и каптажей родников регламентирует СанПиН 2.1.4.544-96, где прописано, что основой выбора месторасположения источника нецентрализованного водоснабжения являются результаты санитарного обследования и геологических, гидрогеологических исследований территории. Владелец участка на этой стадии должен привлечь к работам специалистов (п. 3.2). В этом плане фильтровые скважины выигрывают, находясь вне регламентов: теоретически их можно бурить на своем участке без разрешения и прочих бумаг — это одно из основных достоинств скважин на песок.

Однако именно этот аспект — самый скользкий. На первый взгляд кажется, здесь можно серьезно сэкономить, но на деле без разведки фильтровая скважина рискует превратиться в дорогостоящую: своими руками ее не пробурить (максимум что можно сделать: арендовать оборудование; исключение — абиссинский колодец), а бурильщики взимают плату за каждый метр вглубь, и уже вторая скважина может продырявить не только землю, но и бюджет. Также выбор теряет очевидность, если учесть, что дебит песчаных скважин низковат, они сильно зависят от интенсивности эксплуатации (заиливаются и выходят из строя быстро, если их не используют зимой), срок службы может составить и менее 5 лет (это непредсказуемо), а срок службы артезианской — от 30 лет. К тому же качество воды несравнимое: артезианские воды залегают глубже и от этого в разы чище (естественная фильтрация в нескольких пластах делает воду практически безупречной).

Схема расположения различных водозаборных сооружений: какие бывают скважины на воду, какие колодцы, в каких пластах находятся точки водозабора.

Какую скважину на воду пробурить, чему отдать предпочтение — дорогой артезианской со сбором кучи бумаг или простой, недорогой, но совсем ненадежной фильтровой — решать вам.

конструкция скважин, как найти воду на участке для скважин

Обустройство системы водоснабжения на участке — крайне важный момент, ведь отсутствие свободного доступа к воде значительно усложняет все садовые работы и делает невозможным комфортное проживание на даче. Многие понимают, что им нужна скважина на воду.

Самым оптимальным решением проблемы является водозаборная скважина — эта конструкция позволяет получить воду лучшего качества, чем из колодца и может обеспечивать водой от одного до нескольких участков в течение многих лет. Само понятие о скважине выражается простым определением — так называют выработку в земной коре, преимущественно цилиндрической формы, позволяющую получить доступ к грунтовым и другим подземным водам.

Существует разделение видов скважин по назначению, в зависимости от наличия наклона или искривления шурфа, глубины выработки, типа добываемой воды. Последний момент является ключевым, именно от вида подземных вод зависит, какая разновидность шахты подойдет для конкретного участка.

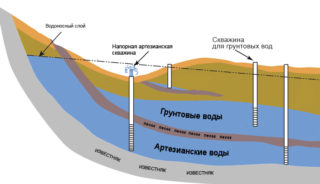

Подземные воды

Типы подземных вод различаются в зависимости от видов грунта на данном участке, его качеств — влагоемкости, а также глубины, на которой он залегает. Структура строения грунта слоистая — плотные глинистые или каменистые слои плохо пропускают влагу, поэтому называются водоупорами. Между ними залегают слои более рыхлого грунта — илистого или песчаного. Такой грунт обладает хорошей влагоемкостью и образует водоносный горизонт, из которого возможна добыча воды при помощи выработки.

От глубины залегания водоносного горизонта зависит чистота полученной воды

Структура грунтов значительно различается в зависимости от географического положения, поэтому как найти воду для скважины на участке подскажет знание типов грунта, которые преобладают в данной местности.

Подземные воды, подходящие под скважину, бывают нескольких видов:

• Верховодка — водоносный горизонт, образованный вблизи от поверхности (2-3м) над слоем более плотной почвы. На его обильность напрямую влияет наличие дождей или таяние снега, а из-за неглубокого залегания в воду попадают все загрязнения с поверхности. Поэтому, хотя верховодка удобна для добычи воды из-за своего расположения неглубоко под землей, качество этого типа вод очень низкое — их возможно использовать только для хозяйственных работ. Обычно при бурении шахты этот слой стараются изолировать, чтобы избежать загрязнения вод, расположенных ниже.
• Грунтовые воды — нередко именно они используются для водозабора. Этот водоносный горизонт залегает сразу над первым водоупорным слоем и тоже не имеет достаточно надежного фильтра над собой, поэтому чистота воды во многом зависит от правильной защиты участка от загрязнения. Глубина залегания грунтовых вод — 7-20м. Из-за того, что слой является открытым, на него оказывают влияние погодные условия, например в сильно засушливый период грунтовые воды могут истощаться или пропадать. Благодаря довольно глубокому залеганию грунтовые воды чаще всего пригодны для питья, хотя требуют обязательной обработки.
• Межпластовые воды — залегают между двумя водоупорными слоями плотного грунта. Глубина — от 20-40м и больше, так как подобных слоев может быть множество. Вырыть скважину для межпластовых вод сложнее, но зато они отличаются чистотой и относительно постоянным уровнем. Вода, находящаяся между водоупорными уровнями находится под давлением различной силы, поэтому некоторые водоносные горизонты при бурении скважины фонтанируют — такие слои называются напорными.
• Артезианские воды — напорные слои подземных вод, обычно находящиеся под большим давлением и позволяющие получить высокий уровень воды в шахте. Артезианские воды залегают глубоко (от 100 до 1000м), их достоинства — высокая степень чистоты и постоянная наполненность скважины. Артезианские колодцы чаще всего бурят для добычи питьевой воды.

Вид подземных вод оказывает основное влияние на то, какая конструкция скважины будет выбрана, поэтому целесообразно вначале произвести разведку для выяснения, какие водоносные горизонты доступны на данном участке.

Разведочная шахта

Этот тип скважины отличается меньшим диаметром, бурение обычно проводят самым быстрым и малозатратным вращательным методом, или шнековым (если глубина скважины менее 50м). Если шахта предполагается глубокой, используют колонковый метод.
С помощью разведочной скважины проводятся следующие операции:

• производится замер глубины залегания водоносного горизонта
• берут пробы грунта из водоносного слоя для определения его водоемкости, уровня качества воды
• берут пробы грунта из водоупорного слоя, чтобы узнать степень его надежности, определить возможность проседания выработки или ее засыпания

Нередко после формирования разведочной шахты, выбирается компромиссное решение по дальнейшей работе — в таком случае уже вырытую скважину расширяют до размеров эксплуатационной. Этот вариант является более выгодным экономически, чем бурить новую скважину

Разновидности скважин

Кроме типа подземных вод большое значение имеет использующееся оборудование для скважины под воду. В зависимости от этих двух моментов различают следующие виды:

Абиссинская скважина

Для небольшого дачного участка можно использовать разные виды скважин на воду. Самой неглубокой, потому требующей меньших затрат является абиссинская, которую называют еще скважиной Нортона, по имени ее изобретателя.
Прокладывается с помощью стальной трубы со специальным острым наконечником—фильтром, — вся конструкция в итоге напоминает большую иглу. Металлическую трубу поднимают над землей посредством специального блока и опорной треноги, затем забивают в грунт, постепенно прикрепляя дополнительные секции. Диаметр скважины совсем небольшой — 1-2см, а глубина редко когда превышает 5-10м — поэтому таким способом можно получить только верховодные и грунтовые воды.

Преимущества абиссинского колодца в простоте установки — для обустройства не требуется сложной габаритной техники и больших денежных затрат, а расположить его можно в любом месте участка. Минусы — малое количество получаемой воды и ее невысокое качество. Конструкция скважины не допускает использования погружного насоса, поэтому поставку воды производят с помощью поверхностного вручную, а зимой добывать воду нельзя без дополнительного оборудования.

Установить абиссинский колодец возможно только на участке с достаточно мягким грунтом, а срок его службы не превышает нескольких лет

Скважина на песок

При решении какую скважину выбрать для дачного участка, выбор зачастую падает именно на нее — водозаборная выработка на песок не требует больших вложений и предоставляет более качественную воду и в большем объеме, чем абиссинская. Свое название эта скважина под воду получила благодаря свойствам первого водоносного горизонта межпластовых вод залегать в рыхлых и пористых породах, чаще всего в песке.
Чтобы вырыть шахту такой конструкции потребуется специальная бурильная установка — ее обычно можно взять в аренду на небольшой срок и провести все работы самостоятельно, что позволит сэкономить средства. Глубина залегания первых межпластовых вод — от 15 до 100м, поэтому качество воды довольно высокое, и она подходит для питья.
Конструкция скважины на песок представляет собой металлическую трубу, нижняя часть которой перфорирована для забора воды и закрыта сетчатым фильтром, чтобы защитить от загрязнения. Иногда используют двойную колонну из пластиковой трубы, которая не подвержена коррозии, а сверху закрытой еще одной металлической, чтобы предотвратить повреждения в сложных видах грунта.
Подъем воды из песчаной шахты происходит с помощью погружного насоса и колонки. Служит песчаная скважина значительно дольше, чем абиссинская — от 8 до 15лет, срок службы можно еще продлить, если прочищать ее регулярно от песка и ила.

Вариант устройства скважины на песок с применением трубы ПВХ

Минусы выработки на песок тоже довольно значительны — главный из них, что пригодный для использования водоносный горизонт на песке есть не в каждой местности. Поэтому если нет точных сведений, желательно провести разведку и взять замер грунта на водонасыщенность.

Такие типы скважин обычно не имеют достаточной глубины, чтобы избежать загрязнения из верхних слоев, а их наполненность зависит от атмосферных осадков и может колебаться в разные сезоны

Артезианская шахта

В случае если нужна надежная скважина в доме, без перебоев дающая чистую воду в достаточном количестве — то несомненно лучшим выбором будет именно артезианская. После первых слоев межпластовых вод с горизонтами в рыхлых породах, на большей глубине пролегают гораздо более обширные водоносные слои в известняке — с чистой водой, находящейся под большим давлением. Скважина водозаборная на известняке и называется артезианской.

Глубина такой шахты может быть от 40 до 200м, это и является причиной исключительной чистоты воды — в нее не попадают примеси из грунтовых вод. Зато содержание минеральных солей и железа зачастую выше нормы, что в больших количествах неполезно для здоровья — поэтому даже артезианскую воду многие отфильтровывают. Забор воды производится с помощью глубинных насосов, сама шахта почти не подвержена загрязнению и не нуждается в уходе, если все работы были произведены правильно.
Минусы артезианской выработки в дороговизне сложности установки — бурение проводится с помощью крупногабаритной техники, и требует довольно большого пространства — после завершения работ вокруг шахты на 30м нельзя ставить постройки и проводить электрические провода. Также для получения разрешения на бурение артезианского колодца требуется собрать определенные документы, а для дальнейшей эксплуатации нужно оформить и оплатить лицензию.
Но несмотря на то, что ее обустройство потребует больших вложений и помощи специалистов, такая выработка может стать источником воды высокого качества для целого поселка.

Особенности артезианской скважины в том, что ее наполненность не будет колебаться от сезонных изменений, а срок службы неизмеримо больше песчаных и абиссинских шахт — при использовании качественного оборудования она будет исправно работать более 50лет

Заключение

При наличии достаточных сведений о грунтовой структуре участка и знаний какие бывают скважины на воду, выбор подходящего колодца не составит труда. Для небольшого загородного дома или дачи оптимальным выбором будет скважина на песке, если источник воды нужен ненадолго или только летом подойдет и абиссинский колодец.

Если нужен надежный бесперебойный источник для большого дома или нескольких, или же для фермерского хозяйства, то лучшим выбором будет артезианская скважина

Какие скважины на воду бывают: классификация и описание

Содержание статьи:

Водоснабжение с помощью бурения скважин находит широкое распространение во многих удаленных районах. При его обустройстве на частном участке приходится решать много технических и организационных проблем. Существует несколько способов их решения. При выборе оптимального варианта требуется решить вопрос о том, как классифицируются скважины на воду с учетом конкретных условий.

Классификация водоносных слоев

Скважина, по сути, представляет собой искусственно пробуренный канал (ствол) до водоносного слоя, по которому можно поднять воду на поверхность. Водоносом становится пласт с водной жилой, где вода находится в свободном состоянии, образуя своеобразные подземные резервуары. Такие слои могут располагаться на разной глубине и формироваться различными структурами, с учетом чего и проводится их классификация.

Выделяются следующие основные разновидности водоносных слоев:

1. Верховодка. Так называются водоносы, располагающиеся близко от поверхности земли (2-7 м). Это ограниченные объемы безнапорной воды, окруженные водоупорными слоями (например, глина). Жидкость в них имеет, как правило, осадковую и паводковую природу. Характер накопления носит сезонный характер. Основные преимущества таких источников: малая глубина залегания, возможность подъема без насоса, низкие затраты при бурении скважин. Главный недостаток: низкое качество воды. Природный фильтр имеет малую толщину и не способен полностью очистить жидкость. В ней могут присутствовать различные химические соединения, а потому вода предназначена для технических целей. Для питья можно использовать только после дополнительной очистки и кипячения. Другой недостаток – снижение дебита (вплоть до полного прекращения подачи воды) в жаркое время года, а также сезонная нестабильность.

2. Грунтовка. Первый постоянный водонос в виде грунтовых вод находится на глубине 6-22 м. Такой пласт располагается между водоупорными слоями или ограничен только нижним водоупорами может достигать значительных размеров. Образуется он в результате просачивания осадкой и инфильтрации из водоемов. Водонос может относиться к напорному или безнапорному типу. В первом случае, вода находится в нем под давлением. Уровень залегания грунтовых вод может претерпевать сезонные изменения, снижаясь летом. Преимущества: легкодоступность и простота подъема на поверхность. Воду можно смело применять для любых хозяйственных нужд, но перед питьем или использованием для готовки пищи требуется фильтрация и кипячение.
3. Межпластовые водоносы. Это водные залежи, закупоренные между двумя водоупорными пластами. Они расположены на глубине 25-75 м и всегда находятся под давлением (напорный тип). При самостоятельном выходе на поверхность межпластовые накопления создают родники. Главное преимущество – чистота воды. Ее можно пить. Недостатки: глубокое залегание, сложности бурения, повышенные затраты при обустройстве скважины. Из-за наличия постоянного давления вода способна подниматься самостоятельно на определенную высоту. Если его не хватает для выхода на поверхность, то возникает необходимость установки насосного оборудования.

Важно! Межпластовые залежи, располагающиеся на глубине свыше 80-100 м, принято называть артезианским слоем. Они характеризуются постоянным, повышенным давлением. Уровень пласта отличается постоянством. Вода пригодна для питья без дополнительной очистки. Бурение и эксплуатация такой скважины обходится дорого. При бурении могут возникнуть различные проблемы, связанные с прохождением особо твердых и сложных участков.

Разновидности скважин

Задача скважины соединить водонос с потребителем воды. Для определения глубины залегания водного слоя и его параметров бурится разведочная скважина. Удешевление работ достигается применением буров уменьшенного диаметра. При разработке верховодки достаточно установить бур диаметром 10 см, для более глубоких залежей – 20 см. Глубина определяется с помощью специальных зондов.

Абиссинская скважина

Подъем воды из верховодки обеспечивается с помощью абиссинской скважины (скважина-игла, колодец Нортона). Технология ее изготовления достаточно проста. В землю вбивается труба диаметром 3-6 см с острым наконечником (иглой). Глубина погружения может достигать 15-20 м. Используется способ на легких грунтах (песчанники и т.п.). Пробить скалистые выходы трубой невозможно. Проблемы возникают и при забивании в глинистый грунт. Подъем воды обеспечивают рычагом, вручную или с помощью насоса. Дебит скважины – до 5 куб.м/ч. Иногда с помощью абиссинской скважины удается достичь грунтовых вод при высоком их залегании.

Основные преимущества рассматриваемых скважин: низкие затраты, возможность самостоятельного изготовления, быстрота обустройства, возможность установки практически в любом месте (даже в подвале дома). Срок службы оценивается в 25-35 лет. Среди недостатков отмечается следующее: невозможность оборудования на особо твердом грунте, поверхностный насос можно применить только при глубине залегания не более 6 м.

Песчаная скважина

Фильтровая скважина бурится при разработке песчаного водоносного слоя, расположенного на глубине до 40-45 м. Ее бурят с помощью специального оборудования и сразу оборудуют обсадной колонной для исключения осыпания стенки. Для колонны применяются металлические, пластиковые или бетонные трубы диаметром 13-20 см. В нижней части устанавливается фильтр. Подъем воды обеспечивается с помощью погружного насоса.

Преимущества скважины на песок: использования для бурения малогабаритной техники, что снижает расходы; можно устанавливать насос небольшой мощности; бурится скважина за 1-2 суток. Недостатки: невысокая производительность (до 2 куб.м/ч), зависимость качества воды от многих факторов и нестабильность его, зависимость уровня залегания воды от сезона.

Известняковые скважины

Для подъема воды с большой глубины делаются скважина на известняк или артезианские скважины. Название они получили из-за того, что глубинный водный пласт располагается в известняковых породах. Глубина бурения превышает 40 м и может достигать 120-150 м. В этом случае можно применять только специальные, мощные буровые установки роторного типа. К обсадным колоннам предъявляются повышенные требования. Используются высокопрочные металлические или композитные трубы.

Преимущества артезианских колодцев: высокая чистота воды, постоянный уровень залегания водоноса, повышенная производительность (до 9-10 куб.м/ч), долговечность (более 40 лет). Недостатки: повышенные затраты на бурение и обустройство, длительность изготовления (5-8 суток), необходимость площадки для работы крупногабаритной техники.

Выбор скважина для участка

На вопрос о том, какая скважина будет оптимальной для конкретного участка, необходимо определить параметры водоноса, учесть потребность в воде и финансовые возможности. Абиссинскую скважину может оборудовать любой человек на своем участке, причем без каких либо согласований. Она обойдется дешево, но вода будет технической. Для превращения ее в питьевую необходима очистительная установка.

Артезианская скважина обеспечивает подачу качественной питьевой воды, но обходится очень дорого. Ее, как правило, бурят для обслуживания нескольких участков, а то и целого поселка. Кроме того, для обустройства такой скважины требуется специальное разрешения соответствующих органов.

Наибольшее распространение находят скважины на песок. В них оптимально сочетается качество воды, производительность и стоимость бурения. Их может обустроить один владелец участка или несколько хозяев. Бурение не требует крупногабаритной техники и осуществляется на любом участке специализированными компаниями. Разрешительные документы не требуются.

характеристики, особенности, преимущества и недостатки

Содержание статьи:

Чтобы обеспечить частный дом водой, нужно обустроить колодец или скважину. При этом можно столкнуться с несколькими видами грунтовых вод, каждый из которых предназначен для определенных целей: полив огорода, употребление в пищу. Чтобы скважина хорошо функционировала, важно не только правильно определить ее местоположение, но и получить доступ к качественной воде. Для этого нужно знать, как работают различные типы источников.

Классификация водоносных слоев

Водоносные слои

Чем глубже находится водоносный слой, тем чище в нем вода. Грунт по своему составу не однороден – глинистые или каменные водоупорные пласты чередуются с рыхлыми веществами – песком, мергелем, илом или известняком. Песок находится ближе к поверхности, известняк залегает глубже.

Трудно выбрать идеальное место под скважину, так как в каждом регионе пласты располагаются по-разному. Чтобы определить, где есть водная жила, используют разные методы, в том числе народные – определяют по типу растений, применяют лозу, барометр.

При бурении скважины можно обнаружить следующие разновидности грунтовых вод:

• Верховодка. Это ограниченные участки, которые со всех сторон окружены водоупорными пластами. Жидкость может использоваться для технических целей, так как в нее попадают все химические вещества – фильтрующий слой на таких участках очень маленький. Минус верховодки в том, что она подпитывается дождями, а в летнюю жару уровень существенно уменьшается. Пить такую воду без предварительной подготовки нельзя.
• Грунтовые воды расположены ниже. Поскольку сверху находится большой слой почвы, жидкость более чистая и прозрачная. Количество ее зависит от времени года – весной и осенью уровень поднимается, летом – уменьшается. Песчаные пласты лучше наполняются водой в лесной местности, но на открытых участках жидкость может полностью исчезать в жаркое время года.
• Межпластовые залежи воды находятся между двумя водоупорными горизонтами. Находятся на глубине от 20 до 80 м под давлением, поэтому при бурении иногда происходит выброс жидкости.
• Артезианский водоносный слой относится к разновидности межпластового. Для них также характерно повышенное давление. Плюс скважины, пробуренной к артезианскому слою в том, что уровень жидкости в ней всегда одинаковый. Более того, под действием напора зеркало воды находится высоко. Жидкость пригодна к употреблению без дополнительной фильтрации.

Перед началом бурения необходимо сделать несколько пробных шахт и взять жидкость для анализа, чтобы определить качество воды – пригодна для употребления в пищу или нужно подвергать дополнительной очистке.

Разновидности скважин

Существует несколько основных видов скважин на воду:

• абиссинская;
• песчаная;
• известняковая.

Есть еще колодцы, но их обустройство связано с повышенными затратами рабочей силы и средств. Иногда требуется задействовать тяжелую строительную технику, что сказывается на бюджете. Вода из колодца чаще всего требует дополнительной подготовки перед употреблением из-за поступления жидкости с верхних слоев почвы.

Колодец Нортона или абиссинская скважина

Реализовать на участке такой источник можно за один день. Особенности и преимущества скважины без кессона:

• Труба с острым наконечником не вкручивается, а забивается в почву.
• Внизу находятся фильтрующие отверстия, через которые жидкость попадает в трубу, а оттуда выкачивается насосом.
• Место, где находятся отверстия, дополнительно можно обернуть геотекстилем, чтобы исключить попадание песка и грязи в воду.

Кессон необходим в том случае, если в планах подключить насосную станцию, которая качает воду до 8 метров.

Глубина абиссинки до 20 метров, диаметр трубы не более 6 см. В местах, где почва каменистая или глинистая, абиссинскую скважину не делают, так как наконечник не сможет пробить камень или глину. Наиболее удачное решение – песок. Лучше, если абиссинка достает до грунтовых вод – в таком случае жидкость пригодна для питья.

Если нельзя подключить электрический насос, на скважину делают рычаг и качают воду вручную. Подойдет такой вариант для дачных участков, так как дебит источника небольшой – до 1 кубометра в час.

Скважина на песке

Песчаный водоносный слой расположен глубже и дает прозрачную жидкость, теоретически пригодную для питья. Все зависит от того, где расположен участок и как далеко находятся сельскохозяйственные угодья, которые поливают химикатами. Если вблизи нет выгребной ямы без дна, вода с большей вероятностью будет чистой.

Скважина на песок глубже абиссинской – до 40 метров. При ее бурении используют обсадную трубу, чтобы укрепить стенки. Песчаный грунт очень подвижен, поэтому пробуренный участок стараются сразу закрыть обсадкой.

Применяют различные материалы – металл, пластик, бетон. Металл в песчаной скважине быстрее ржавеет, пластик не настолько прочен, чтобы выдерживать движения грунта. Не рекомендуется ставить пластиковую обсадку на глубине ниже 25 метров. Лучший вариант – пластик в металле или бетон.

Песчаные источники самые распространенные из-за оптимального сочетания качества воды, цены монтажа и количества жидкости, достаточного для обеспечения частного дома.

Скважина на известняк

Если жидкость с поверхности грунта проходит через много пластов, она хорошо очищается и насыщается минералами. Артезианская скважина глубокая – свыше 40 метров, хотя в высокогорных регионах можно найти артезианский слой и на глубине 25 метров.

К обустройству скважины на известняке предъявляют серьезные требования – способ бурения, материалы для обсадной трубы. От этого будет зависеть срок эксплуатации и качество воды. К примеру, ни одна компания не рекомендует использовать пластиковые трубы, так как они легко деформируются, а заменить их на глубине около 100 – 200 м будет невозможно. Чтобы понять, как ведет себя артезианская шахта, можно взять пример самой глубокой скважины в мире, расположенной на Кольском полуострове. Сдвиг ствола составляет свыше 840 метров, то есть горловина находится не прямо над самой низкой точкой, а на 840 метров в стороне.

Уровень жидкости всегда одинаковый и не зависит от времени года. Чистить или ремонтировать ее не нужно. По сути – вложить средства нужно только в строительство, а далее пользоваться объектом свыше 50 лет. Дебит скважины позволяет обустраивать ее для водоснабжения нескольких домов. Такой источник может давать свыше 10 кубометров воды в час.

Какую скважину лучше обустроить на участке

Чаще всего жильцы ориентируются на стоимость работы материалов. Иногда выбирают самостоятельное бурение ради экономии средств. Это оправдано, если водоносный слой расположен высоко и грунт в регионе мягкий. Абиссинский колодец или скважина на песок обойдутся дешевле артезианского источника.

Если глубина залегания водной жилы большая, а в грунте встречаются глинистые пласты или камни, придется переплачивать строительным фирмам, специализирующимся на бурении. Строить верховодку – не выход, так как больше денег уйдет впоследствии на фильтрацию воды или ее привоз из других источников, если вдруг уровень понизится в летнее время.

Артезианские типы скважин не имеют недостатков, но стоят очень дорого, поэтому можно скооперироваться с соседями, если для них вопрос водообеспечения так же открыт.

Виды скважин, категории скважин и популярные типы скважин на воду

К водоснабжению собственного дома или дачи предъявляются особые требования. С появлением технологии бурения все больше частных собственников удаляются подальше от города. Если раньше любители комфорта и уюта предпочитали обосновываться поближе к централизованным благам цивилизации, то сейчас водозаборная скважина способна решить массу проблем. С одной стороны, она дает свободу действий, т.к. появляется возможность использования оборудования любой производительности. С другой, качество питьевого режима от правильно обустроенного источника намного превосходит воду из водопровода по всем показателям.

Скважины, их разновидности

Виды скважин зависят от конструктивного исполнения, связанного с методом бурения до водоносной артерии, назначением, условиями рельефа и внутреннего строения подземной части выработки. Поэтому типы скважин отличаются разнообразием. Среди них, в частности, выделяются разработки грунта под воду. В этой линейке можно выделить.

Скважины разведочные

Без них не обойтись при инженерно-геологических работах, в геологоразведке. Бурят их при помощи шнеков, ударно-канатным, вращательным, вибрационным методом. Характеризуются небольшим диаметром рабочего инструмента (коронки). Позволяют изымать с глубин керн, дающий представление о залегании, составе пород и глубине гидрослоя. При таком бурении определяется качество воды, особенности прохождения подземных источников, что экономит время, ресурсы и силы на разработку.

Фильтровая или песчаная скважина

Бурение производится на водоносный горизонт из песка. Чем крупнее его фракция, тем вода чище. Для хознужд подойдет мелкопесчаный слой, а вот на очищенные минерализованные запасы индикатором служит крупнофракционный песок. Чтобы достичь нужной глубины, нужно затратить 1-2 дня рабочего времени. Запас водоносной жилы небольшой (добывается примерно 1 куб. м в час воды), зато способ бурения шнеком считается экономичным. Насосное оборудование вибрационного типа как раз подойдет для малодебитных водных резервуаров. Для бесперебойной работы требуется установка фильтрующей насадки, задерживающей песок. Категории скважин такого типа характеризуются небольшим сроком службы (до 10 лет) и требованием обязательного постоянного забора воды. Иначе происходит заиливание устья, засорение воды поверхностными наносными фракциями. Оголовок скважины размещается в заглубленном кессоне или адаптере.

Артезианская скважина (на известняк)

Здесь в качестве горизонта выбирается водоносные известковые породы. Характеризуется выработка длительным, почти полувековым сроком эксплуатации, стабильным водным бассейном, защищена от заиливания и поверхностного загрязнения. Вышерасположенный пласт водоупорной глины является естественной и эффективной защитой. Для поднятия столба жидкости подойдет центробежное нагнетательное оборудование.

Внимание! Классификация скважин была бы неполной без их промышленного аналога. Представляет собой скважину артезианского типа глубиной до 0,5 км. Для ее выработки используется рабочий инструмент сечением 168-600 мм. Такие скважины с дебитом в сотню кубометров за час смогут обеспечить нужды не только промышленных предприятий, но и целого загородного товарищества, поселка. Для глубинных работ применяется роторное бурение с промывкой.

Где лучше обустроить скважину?

Если первоочередная задача, которую должен решить владелец приобретенного под строительство участка, состоит в поисках водоносной жилы и выборе вида скважины, то вторая, не менее важная – где бурить? Ответ на вопрос неоднозначный, зависит от ряда факторов и организационных мероприятий. В идеале должен создаваться проект, что позволит просчитать оптимальный маршрут прокладки труб к источникам водопотребления, позволит сэкономить расходные материалы. Рациональная организация работ заключается в следующем:

• Следует составить детальный план участка, соблюдая масштаб, с указанием всех построек. Это нужно, чтобы бурение водозаборных скважин не производилось ближе 3-4 м от сооружений, а также на отдалении 100 м от потенциальных загрязнителей грунтовых вод.
• Желательно бурить подальше от альтернативных водных источников у соседей: это не только обеспечит должную производительность своей установки, но, в то же время, не понизит гидробаланс соседних скважин.
• Участок под скважину выбирается площадью не менее 4 на 9 м с обустройством к нему подъездного пути, без деревьев, проходящих опор электропередач и других коммуникаций.
• Самое низкое место на участке не лучший выбор: существует угроза затопления скважины в осенне-весенний период.

Внимание! При обустройстве скважин должны выполняться номы СанПиН 2.1.4.1110-02 по соблюдению границ зон санитарной охраны источников водоснабжения и водоводов питьевой воды. Ими руководствуются природоохранные органы, осуществляющие контроль над разработкой скважин. Обязательны они и для исполнения любым физическим или юридическим лицом, выполняющим бурение.

Скважина для дома и для дачи: сделать правильный выбор

По данным ВОЗ около 80% заболеваний на земном шаре связано с некачественной питьевой водой. Поэтому, и владельцы небольших дачных хозяйств, и хозяева роскошных индивидуальных особняков, все должны оборудовать свои владения качественной системой водоснабжения.

В основном, пользуются популярностью такие индивидуальные виды скважин на воду:

• на песок;
• артезианские.

Хотя установки по водообеспечению целых поселков и дачных кооперативов тоже практикуются. Часто, обращаясь в специализированные организации по оказанию подобного вида услуг, представителей садово-огороднических обществ интересует вопрос: какую скважину бурить для дачи? Учитывая сезонных характер пребывания людей, неравномерный, небольшого объема (0,1-– 1,5 куб.м /час) расход воды на легкую стирку, полив, приготовление еды, принятие душа, незначительную площадь дачного участка (4-6 соток), оптимальным вариантом будет скважина на песчаный горизонт. В этом случае достаточно углубиться на 30 м, не более, что вполне под силу выполнить мобильной буровой установке легкого типа. Это бюджетный вариант бурения.

Артезианская гидроустановка – это ответ на вопрос, какую скважину лучше бурить для дома. Достигнув глубины 50 м, открывается водоносный пласт с улучшенными характеристиками воды, отвечающими нормам СанПиН для питьевого режима. Такой вид скважин гораздо дороже дачного варианта, но он вполне окупается долгим сроком эксплуатации, большой производительностью. Нахождение водоносного слоя между водоупорными пластами характеризуется повышенным давлением при их вскрытии. Скважина постоянно подпитывается. Высокое качество воды объясняется ее природной фильтрацией и не требует дополнительной очистки. Для стабильной работы гидроустановки не требуется постоянного разбора воды.

Качество и водный режим зависят не только от того, какие бывают скважины. Немаловажную роль играет подбор силового оборудования. Производительность, бесперебойная работа насоса влияет на уровень комфорта проживания на даче или в доме. И если для сезонного забора воды подойдет обыкновенный «Малыш» отечественного производства, то для надежной работы глубоководной установки следует не экономить, а приобрести погружное нагнетательное оборудование требуемой производительности в зависимости от потребности в воде всех жильцов дома. Скважинные насосы итальянского или немецкого производителя (к примеру, Grundfos, Pedrollo) или же отечественные «Водомет», «Водолей» вполне удовлетворяют этим требованиям. Немаловажно использовать качественные металлические или пластиковые трубы соответствующего диаметра, установить надежную автоматику, защитить заборные отсек эффективными фильтрами.

Полезно для изучения:

Виды скважин на воду

При отсутствии центрального водоснабжения на участке под застройку или даче альтернативой является вода из атмосферы (дождевая), из поверхностных водоемов и из земли. Первые два способа требуют дорогих методов очистки и редко применяются. Разве что для хозяйственных целей. Из земли воду добыть труднее, но она во многих случаях пригодна для употребления вообще без очистки и обеззараживания.

Для добычи используют два вида конструкций – колодцы и скважины. Отличаются они диаметром и способом организации: колодец выкапывают большого диаметра (800–3000 мм) с использованием бетонных колец. В него может попасть мусор из атмосферы или просочится грязная вода с поверхности.

Скважина устраивается на большую глубину с помощью бурения или прокалывания грунта. Диаметр сооружения существенно меньше чем у колодца (от 50 мм). Это защищает от попадания в водоносный горизонт загрязнений. Какие бывают скважины?

Способы бурения

Для получения воды используют несколько видов бурения скважин:

• шнековый;
• роторный;
• ударно-канатный.

Какую выбрать скважину? Шнеки применяют для организации скважин небольшой глубины (до 50 м), вода от которых поступает из песчаного слоя. С помощью шнека на буровой установке проводится ввинчивание в слой основания и вывод земли на поверхность. Работы продолжаются от одного дня и при отсутствии проблем работы относятся к быстрым. Существенно затормозить или застопорить процесс могут большие камни или скалистые основания.

Роторным оборудованием изготавливают сооружения большой глубины. Этот вид бурения чаще всего используют для получения воды на участке. По технологии вращающийся бур разрушает основание. Работы могут проводиться внутри обсадных труб для закрепления стенок. Для работ используют долота разного диаметра (от 76,0 до 215,0 мм). Применение такого ротора позволяет проходить даже скальные основания и крупные камни, которые являются препятствием шнеку. Для работ используют передвижные установки на базе грузовых автомобилей. Во время работы разрушенное основание вымывается буровым раствором. Производительность достигает в среднем 10 м за рабочую смену. Способ используют для устройства артезианских сооружений.

Ударно-канатный способ проще роторного, но требует специального оборудования. Его применение не получило большого распространения. Работы проводят подниманием и опусканием бурового долота с последующим разрушением породы.

При сложных геологических условиях применяют и комбинацию способов для ускорения работы. Какая скважина лучше? Все зависит от глубины залегания воды и характеристик основания. Применение шнекового оборудования существенно дешевле, но не позволяет устроить сооружение большой глубины. Роторный требует больших расходов, но эффективнее.

Разновидности скважин

Какую скважину бурить хозяин участка решает после консультации со специалистом и оценке условий залегания воды. Самый простой вид получения грунтовой воды – сооружение для забора ее из песчаных отложений. В среднем их глубина составляет 15–40 м. Чаще для устройства сооружения применяют шнековые инструменты.

Второй вид – артезианские скважины, которые бурятся до уровня отложения известняка. Глубина ее достигает от десяти до 250–300 м. Работы проводят роторным или комбинированным способом. Артезианская вода поднимается на поверхность под давлением и не требуется установки дорогостоящего насосного оборудования. Основной недостаток – дороговизна.
