Как измеряется сопротивление заземления?

Измерение сопротивления заземления

Что такое заземление.

Заземление – это намеренное соединение частей и узлов электрооборудования, не находящихся в нормальном состоянии под напряжением с электродом, установленном в земле. При этом необходимо обозначить такое понятие как сопротивления растеканию.

При замыкании на землю, по мере удаления от электрода потенциал будет падать и, в конце концов, станет нулевым. Таким образом, сопротивление растеканию заземлителя – это параметр характеризующий сопротивление земли в месте установки электрода. Понятие сопротивления растеканию особенно актуально в сетях выше 1000 В.

Для чего нужно заземление.

Заземление необходимо для предотвращения поражения человека воздействием электрического тока, в случае его появления там, где при нормальных условиях его не должно быть. При касании корпуса прибора, находящимся под напряжением, сила тока, проходящего через тело человека, может оказаться смертельной.

Необходимостью снижения разности потенциалов и обусловлено применение защитного заземления. Кроме этого, замыкание на землю приводит к увеличению силы тока и, как следствие, к срабатыванию защитных устройств. Нормы сопротивления защитного заземления регламентируются ПУЭ, а также документом называемым «Правила и нормы испытания электрооборудования».

Конструкция заземления.

Заземление – это комплекс технических устройств защитного типа, состоящий из:

1. Заземлителя — одного или нескольких вертикальных проводников (стержней), имеющих электрический контакт с землей и связанных между собой.
2. Заземляющего проводника (путь для тока замыкания), соединяющего заземляемый объект и заземлитель.

На каждое заземление составляется паспорт. В паспорт заносится схема заземляющего устройства (длина, и схема расположения электродов контура), тип, удельное сопротивление грунта, а также результаты замера сопротивления заземления. Обязательным приложением к паспорту является акт на скрытые работы. Данный акт необходим в связи с тем, что большая часть заземляющего устройства находится под землей и этот акт представляет собой схему расположения элементов заземляющего устройства. В случае, если паспорт на заземление отсутствует, эксплуатация объекта запрещена.

Методика измерения сопротивления защитного заземления.

Для проверки сопротивления заземления используется метод амперметра-вольтметра, заключающийся в том, что через измеряемое сопротивление течет ток определенной величины и одновременно измеряется падение напряжения. Разделив значение тока на величину падения напряжения, получаем значение сопротивления. В принципе, под понятием измерения сопротивления заземления, подразумевается измерение сопротивления растеканию. Правила и нормы испытаний электрооборудования задают минимальное сопротивление заземления, рассчитанные с точки зрения безопасности. Нормы различаются в зависимости от типов электроустановок (глухозаземленная или изолированной нейтралью). Класс использованного напряжения также влияет на нормы сопротивления.

Приборы для измерения заземления.

Бытовой тестер для такой проверки использовать нельзя, так как он не способен генерировать достаточно высокое напряжение. Для измерений используется, как приборы уже давно выпускающиеся (МС-08, М-416 и др.), так и новые средства измерения, выполненные на современной электронной базе и характеризующиеся малым потреблением тока от источника питания. В настоящее время измерение защитного заземления можно выполнить также цифровым мультиметром или специальным тестером.

Порядок проведения измерения заземления (сопротивления растеканию заземлителя).

Для проведения проверки необходимо помимо прибора иметь два электрода (токовый и потенциальный) с проводами достаточной длины, как образец, можно предложить отрезок гладкой арматуры или трубы круглого сечения.
В зависимости от сложности конструкции заземлителя, измерение сопротивления проводят по двум разным схемам:

1. Простой (одиночный) заземлитель.
   Применяется «линейная» схема подключения электродов. Потенциальный электрод устанавливают на расстоянии не менее 20 м. от заземлителя, а токовый не менее, чем в 10-12 м. от потенциального.
2. Сложный заземлитель.
   Используется, когда простая схема неприменима, ввиду того, что при расчетах сопротивление заземления она не будет соответствовать минимально допустимым нормам. Представляет собой несколько вертикальных стержней вбитых в землю, электрически связанных между собой (электросваркой, чтобы снизить переходное сопротивление). Такое устройство называется контуром заземления. В этом случае необходимо определить наибольшее расстояние (диагональ) защитного контура заземления. Потенциальный электрод нужно вбивать на расстоянии равным пяти диагоналям от места присоединения заземляющего проводника. Токовый зонд забивается не менее, чем в 20 м. от потенциального. Измерительный прибор необходимо располагать как можно ближе к выводу заземления.

Порядок проведения измерений.

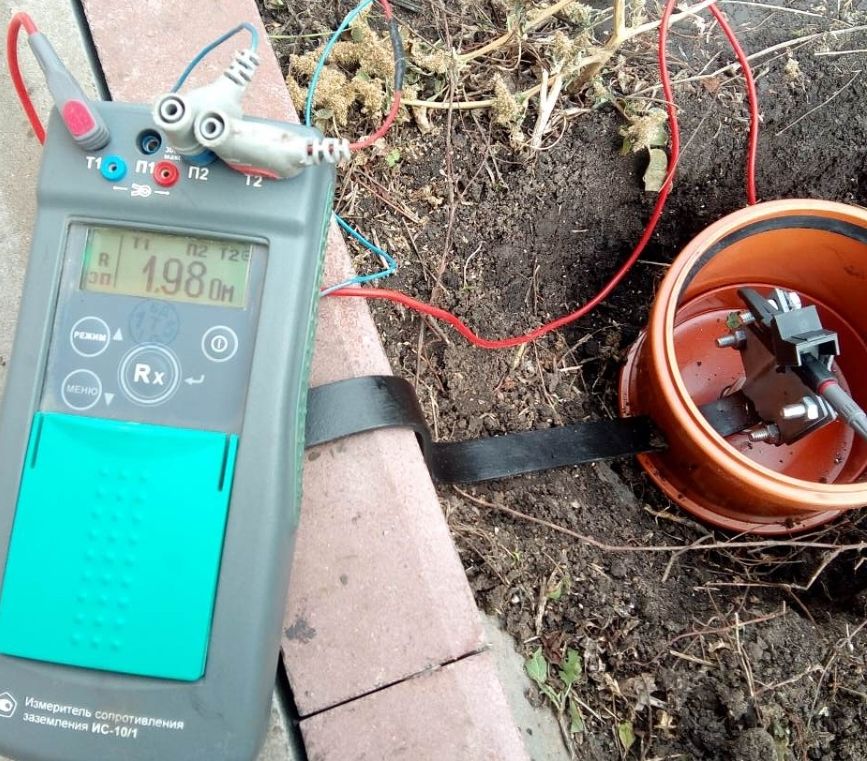

Так как в настоящее время самый распространенный прибор для проведения измерения является измеритель сопротивления заземления М-416, в дальнейшем, как образец, будет рассматриваться именно это средство измерений. Данный прибор относится к системе, в которой принцип измерений основан на компенсационном методе.
Запрещается для проверки пользоваться приборами, не имеющих действующего клейма о поверке, результаты которой должны заноситься в паспорт на средство измерения.

1. Проверить наличие элементов питания в батарейном отсеке, убедившись, что их напряжение находится в пределах нормы;
2. Откалибровать прибор, установив переключатель диапазонов в положение 5 Ом (контроль), ручкой реохорда установить стрелку как можно ближе к нулевой отметке. При этом на шкале должны быть показания 5 Ом;
3. Отсоединить контур от заземляющего проводника;
4. Присоединить прибор к соответствующим электродам;
5. Тщательно зачистив вывод измеряемого заземлителя (для того чтобы исключить влияние, которое может оказать на конечный результат переходное сопротивление), присоединить к нему прибор.

Примечание: В зависимости от планируемых показателей сопротивления заземления измерение прибор нужно подключать по двух- или четырехпроводной схеме. Первая применяется, если предполагаемое сопротивление более 5 Ом, а вторая для измерения более низких значений (при этом разделяются пути прохождения тока и измерения разности потенциалов, для исключения влияния сопротивления присоединяемых проводов при измерении). В этом случае присоединение к заземлителю осуществляется двумя проводниками. Паспорт прибора содержит наглядные рисунки, которые позволят произвести подключения без ошибок.

1. Установить переключатель диапазонов в положение, соответствующее наибольшей чувствительности (Х1), нажав кнопку «Измерение», регулятором установить стрелку на нуль. При этом на шкале реохорда будет отражен искомый результат проверки сопротивления заземлителя. Если стрелка не устанавливается на нуль, необходимо переключателем выбрать другой диапазон и показания реохорда умножить на соответствующий множитель.

Примечание: Если измерение проводится тестером или мультиметром, необходимость выбора множителя отпадает — эти приборы обладают функцией автоматического выбора предела шкалы.
ВАЖНО! После проведения измерений, если сопротивление заземления в пределах нормы необходимо вновь присоединить заземляющий проводник к заземлителю!

Оформление результатов измерений (протокол).

После окончания измерений нужно оформить протокол результата замера. Протокол представляет собой бланк определенной формы, в котором отражаются наименование объекта, схема установки заземляющих стержней и их соединений (для этого понадобится паспорт объекта и акт на скрытые работы). Также протокол должен отражать схему контура заземления и метод, по которому проводилось измерение. В протокол необходимо включить графу, в которой указан прибор или тестер (его тип, заводской номер и пр.), которым проводилось испытание. Результаты, полученные при измерении, заносятся в паспорт заземляющего устройства.
Отдельно представляется протокол испытания переходных сопротивлений. Переходное сопротивление (также, его еще называют металлосвязью) – это возможные потери на пути прохождения тока, связанные со сварочными, болтовыми и др. соединениями всего контура заземления. Это испытание проводится специальным тестером – микроомметром.

ВАЖНО! Проводить испытания и выдавать протокол измерения сопротивления заземления может только испытательная лаборатория, аккредитованная в системе органов стандартизации.
После окончания измерений составляется соответствующий акт, и заземляющее устройство считается годным к эксплуатации.

Как измерить сопротивление контура заземления – обзор методик

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

• возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
• экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать?

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

• В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
• На приборе установите режим измерения напряжения.

• Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
• Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

• бьётся током стиральная машина или водонагревательный бойлер;
• слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Прибор расположите на горизонтальной ровной поверхности.
• Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
• Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
• Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм 2 . Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм 2 .
• И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Сопротивление заземления

Сопротивление заземления (сопротивление растеканиЮ электрического тока) определяется как величина “противодействия” растеканию электрического тока в земле, поступающего в нее через заземлитель.

Измеряется в Ом и должно иметь минимально низкое значение. Идеальный случай – нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании “вредных” электротоков, что гарантирует их ПОЛНОЕ поглощение землей.

Так как идеала достигнуть невозможно, все электрооборудование и электроника создаются исходя из некоторых нормированных величин сопротивления заземления = 60, 30, 15, 10, 8, 4, 2, 1 и 0,5 Ом.

для частных домов, с подключением к электросети 220 Вольт / 380 Вольт необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом

При подключении локального заземления к нейтрали трансформатора / генератора в системе TN суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора)

Подробнее об этом на странице “Заземление дома”.

при подключении газопровода к дому должно выполняться стандартное требование для заземления дома. Однако из-за использования опасного оборудования необходимо выполнять локальное заземление с сопротивлением не более 10 Ом
(ПУЭ 1.7.103; для всех повторных заземлений)

Подробнее об этом на странице “Заземление газового котла / газопровода”.

для заземления, использующегося для подключения молниеприемников, сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

Подробнее об этом на странице “Молниезащита и заземление”.

Приведенные выше нормы сопротивления заземления справедливы для нормальных грунтов с удельным электрическим сопротивлением
не более 100 Ом*м (например, глина / суглинки).

Если грунт имеет более высокое удельное электрическое сопротивление – то часто (но не всегда) минимальные значения сопротивление заземления повышаются на величину 0,01 от удельного сопротивления грунта.

Например, при песчаных грунтах с удельным сопротивлением
500 Ом*м минимальное сопротивление локального заземления дома с системой TN-C-S повышается в 5 раз – до 150 Ом (вместо 30 Ом).

Расчет сопротивления заземления

Для расчета сопротивления заземления существуют специальные формулы и методики, описывающие зависимости от описанных факторов. Они представлены на странице “Расчет заземления”.

Качество заземления

Сопротивление заземления является основным качественным показателем заземлителя и напрямую зависит от:

• удельного сопротивления грунта
• конфигурации заземлителя, в частности: площади электрического контакта электродов заземлителя с грунтом

Удельное сопротивление грунта

Параметр определяет собой уровень “электропроводности” земли как проводника = как хорошо будет растекаться в такой среде электрический ток, поступающий от заземлителя. Чем меньший размер будет иметь эта величина, тем меньше будет сопротивление заземления.

Удельное электрическое сопротивление грунта (Ом*м) – это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, его влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Обычно используется таблица ориентировочных величин “удельное сопротивление грунта”, т.к. его точное измерение возможно только в ходе проведения специальных геологических изыскательных работ.

Конфигурация заземлителя

Сопротивление заземления напрямую зависит от площади электрического контакта электродов заземлителя с грунтом, которая должна быть как можно большей. Чем больше площадь поверхности заземлителя, тем меньше сопротивление заземления.

Чаще всего, из-за наименьшей сложности монтажа, в роли заземлителя используется вертикальный электрод в виде стержня/трубы/уголка.

Для увеличения площади контакта заземлителя с грунтом:

• увеличивается длина (глубина) электрода
• используется несколько соединенных вместе коротких электродов, размещенных на некотором расстоянии друг от друга (контур заземления). В таком случае площади единичных электродов просто складываются вместе, что подробно описано на отдельной странице о расчете заземления.

Различные отраслевые нормы

Сопротивление заземления для кабелей городской телефонной сети с медными жилами (из ОСТ 45.82-96, п. 8)

Для металлических экранов и оболочек кабелей приняты следующие значения (зависимость от удельного электрического сопротивления грунта (УЭС)):

Замер сопротивления заземляющих устройств

Контур заземления – важный элемент защитного электрооборудования. Он соединяется с системой выравнивания потенциалов строительного объекта и всеми корпусами электроприборов, оберегая людей от получения электротравмы при соприкосновении с токопроводящей цепью. Для соблюдения требований безопасности нужно периодически проверять состояние и эффективность заземляющих устройств.

Как работает заземление

Заземление обеспечивает уменьшение напряжения между электроустановкой и землей до безопасного уровня. При нормальной работе электрооборудования и цепей через контур проходят только малые фоновые токи. При пробое изоляционного слоя проводки на корпусе оборудования возникает высокое напряжение. Оно отводится через контур по РЕ-проводнику на потенциал земли. В итоге напряжение на нетоковедущих поверхностях оборудования уменьшается до безопасного значения.

При повреждении заземляющих устройств напряжение не отводится. Если при этом человек окажется между потенциалами неисправного электроприбора и землей, через его тело будет проходить ток. Поэтому во избежание электротравм при эксплуатации электрического оборудования важно поддерживать эффективность заземления и периодически проверять его состояние.

Причины проблем с сопротивлением заземления

В нормально работающем контуре ток в аварийной ситуации по РЕ-проводнику идет на контактирующие с грунтом токоотводящие электроды. Общий поток равномерно делится на составляющие и следует на потенциал земли. Но продолжительное пребывание тоководов в агрессивной среде грунта приводит к окислению металла и появлению на его поверхности окисной пленки.

Из-за коррозийных явлений ухудшается протекание тока, и увеличивается электрическое сопротивление контактов. Коррозия в виде отстающих от металлической поверхности чешуек нарушает локальный электрический контакт. При дальнейшем коррозийном повреждении тоководов сопротивление контура возрастает, заземляющее устройство становится менее проводимым и не справляется со своими задачами. Для выяснения состояния контура заземления выполняются замеры сопротивления заземляющих устройств.

Цель замеров сопротивления ЗУ

Типы заземляющих устройств

Есть 3 вида заземления:
– Рабочее – определенные точки электрической цепи соединены с землей. Этот тип заземления осуществляется при помощи прибивных предохранителей, резисторов и других элементов. Оно необходимо для безопасного функционирования в нормальных и аварийных рабочих условиях.
– Заземление молниезащиты – молниеприемники и разрядники соединяются с землей, чтобы токи молнии отводились в землю без ущерба для электроустановки и находящихся рядом людей.
– Защитное заземление – металлические части, по которым не проходит ток, но есть риск оказаться под напряжением в случае замыкания на корпус. Для обеспечения безопасности соединяются с землей.

Нормальные величины для сопротивления заземляющих устройств

Согласно Правилам устройства электроустановок, оптимальная периодичность измерений сопротивления заземления – не реже, чем единожды в год. При этом первая проверка осуществляется сразу после монтажных работ, чтобы удостовериться, что схема заземлена правильно.

Норматив величины сопротивления заземления зависит от напряжения источника в цепи.

Трехфазный ток в источнике с напряжением:

Однофазный ток в источнике с напряжением:

Норма сопротивления заземления

660 В

380 В

Не превышает 2 Ом

Не превышает 4 Ом

Не превышает 6 Ом

Как измеряют сопротивление заземления

Методика измерения сопротивления заземляющих устройств основывается на разных теоретических базах:

• по формуле Дуайта (вычисляет сопротивление заземления в зависимости от радиуса электрода, глубины его погружения в землю и среднего удельного сопротивления грунта)
• по принципу падения потенциала
• по стандартному 3-проводному методу (другое название – метод 62%)
• по двухточечному методу (с последовательно включенными двумя устройствами заземления – методика, отлично подходящая для городских условий)
• по методу двух клещей (когда передающие клещи провоцируют ток в контуре, а дополнительные – снимают его величину)
• по методу Веннера (выявляет зависимость между расстоянием от электрода до электрода и глубиной, где течет ток).

Замер сопротивления контура заземления проходит с применением измерительных приборов М416 или Ф4103-М1. Ход работ таков:

• Элементы питания устанавливаются в измеритель заземления.
• Устанавливается переключатель в положение «Контроль», при этом стрелку индикатора нужно привести в отметку «0» после нажатия кнопки и вращения рукоятки «реохорд». Соединительные провода подключаются к прибору-измерителю, как указано в инструкции.
• Зонд и заземлитель (которые выступают в качестве вспомагательных электродов) углубляют до 0,5 м, затем подключают к ним соединительные провода.
• Переключатель устанавливают в «Х1», нажимают кнопку и двигают стрелку индикатора вращением ручки реохорда в нулевое положение. Результат умножается на необходимый множитель.

Методы замеров сопротивления заземляющих устройств

По 3-проводной схеме (3П) сопротивление заземляющего устройства измеряется при значениях выше 5 Ом. В остальных случаях прибор подключается по 4-проводной схеме (4П). Нужный метод измерения выбирается кнопкой «Режим». При использовании метода 4П выполняются следующие действия:

• Определяется максимальная диагональ (Д) заземляющего устройства (ЗУ).
• ЗУ соединяется измерительными кабелями с гнездами Т1 и П1.
• В грунт на дистанции 1,5 Д, но не менее 20 м от ЗУ, устанавливается потенциальный штырь П2.
• В грунт на расстоянии больше 3Д, но не меньше 40 м от ЗУ, устанавливается токовый штырь Т2.
• К разъему Т2 прибора подключается соединительный кабель.
• Проводится серия замеров. При этом потенциальный штырь П2 последовательно устанавливается в грунт на расстоянии 10, 20, …, 90% от дистанции до токового штыря Т2. При этом ЗУ и измерительные штыри обычно размещаются на одной линии. Амплитудное значение напряжения помехи (при его наличии) измеряется в вольтах и отображается на индикаторе. В таком случае нужно отыскать подходящее направление размещения штырей, чтобы минимизировать значение напряжения помехи.

• Строится график зависимости сопротивления от дистанции между ЗУ и П2. При равномерном возрастании сопротивления в средней части графика истинным считается значение между точками с наименьшей разницей величины сопротивления (не более 5%). Иначе все расстояния от ЗУ до П2 и Т2 нужно увеличить в 1,5–2 раза или сменить направление расположения штырей.

При использовании 3-проводного метода нужно выбрать его кнопкой «Режим», подсоединить измерительный кабель наименьшей длины к гнезду Т1. Замеры выполняются аналогично, но важно учесть, что измеренная величина сопротивления ЗУ включает сопротивление измерительного кабеля, подсоединенного к гнезду Т1.

Используемые приборы и средства

В процессе проведения работ используется инструмент для забивания электродов в грунт на глубину не менее 0,5 м. Прибор подключается к корпусу электроустановки с помощью щупа, в роли которого применяется квадратный напильник с глухоприсоединенным медным проводом сечением 2,5 мм 2 .

Периодичность проведения замеров

Периодичность необходимых замеров сопротивления ЗУ основывается на правилах эксплуатации технических устройств. Для зданий действуют индивидуальные правила, включающие общие рекомендации по осмотру контура заземления. Периодичность замеров значится в специальных справочных материалах, используемых при реализации профилактических мероприятий. В большинстве случаев для поддержания работоспособности электросети достаточно осматривать участки заземления раз в полгода.

Замеры сопротивления переносного электрооборудования и дымовых труб должны проводиться ежегодно и включать обследование грунта возле заземленного электрооборудования. Сопротивление ЗУ в виде опор воздушных ЛЭП с напряжением до 1 кВт необходимо измерять с периодичностью раз в 6 лет, а с напряжением более 1 кВт – раз в 12 лет. Замеры сопротивления ЗУ нужно проводить во время максимальной засухи или замерзания грунта.

Инженерный центр «ПрофЭнергия» имеет огромный опыт и высокоточное оборудование, позволяющее оперативно измерять сопротивление заземляющих устройств и проводить другие электротехнические работы.

Инженерный центр “ПрофЭнергия” имеет все необходимые лицензии для измерения сопротивления заземляющих устройств, слаженный коллектив профессионалов и сертификаты, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории “ПрофЭнергия” вы выбираете надежную и качествунную работу своего оборудования!

Если Вы хотите заказать замер сопротивления заземления, а также по другим вопросам, звоните по телефону: +7 (495) 181-50-34 .

Как проверить заземление

Как проверить заземление в домашних условиях

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru .

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V

или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

Как проверить заземление лампочкой

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

• Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
• Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
• Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

замер, проверка, испытания по выгодной цене от Testvolt

Методика работы заземляющих систем

Устройство предназначено для отведения опасности поражением электрическим током человека при появлении напряжения на оборудовании. Тело является отличным проводником, и его противодействие составляет 1000 Ом.

Поэтому для того, чтобы электричество отходило в сторону (в землю), необходимо намного меньше сопротивляемости. Как правило, по нормам ПУЭ значение не должно превышать 4 Ом. В случае неисправности электрооснащения, например, при появлении пробоя в изоляционном слое, ток может пройти при прикосновении рукой через все тело и дойти до ног. Это в итоге может привести к летальному исходу. Поэтому для предотвращения негативных последствий необходима установка защитной системы. Также следует периодически осуществлять проведение проверки заземления и измерения сопротивления изоляции.

Как происходит защита человека

Представим ситуацию, что у вас сломалось оборудование. При выходе из строя изолирующего слоя, если вы прикоснетесь рукой за корпус, то почувствуете легкое жжение и покалывание, даже в специальной одежде. Так как мы знаем, что ток течет по пути наименьшего сопротивления, а вы являетесь не самым лучшим проводником, то через тело пройдет меньшее количество энергии, а основная масса отводится в землю.

В противном случае, когда контур нарушен или неправильно установлен, то ток выбирает путь протекания через тело человека, находящегося между потенциалами грунта и поврежденного электрического оборудования. В итоге такая ситуация может привести к гибели или к серьезным проблемам со здоровьем. Поэтому необходима проверка сопротивления заземлителей и заземляющих устройств.

Для чего нужны периодические испытания

Ваше оборудование должно выполнять свои функции в полной мере. Для этого исследуют состояние системы защиты при помощи замеров специальным аппаратом – мультиметром. При нормальной работе контура во время возникновения нештатной аварийной ситуации ток будет уходить в грунт по заземляющему проводнику беспрепятственно и равномерно.

Со временем на металлических поверхностях происходит образование окисной пленки из-за постоянной связи с землей и химически активными веществами. Что, в свою очередь, приводит к коррозии металла. Отслоенные чешуйки мешают нормальному электрическому контакту. Постепенно таких мест становится больше, что ведет к увеличению противодействия, иными словами, к потере электропроводности (ведь отведенные токи проникают в землю недостаточно легко).

Поэтому в лабораторных условиях необходимо проводить проверку цепи заземления и сопротивления контура, чтобы определить реальное состояние оборудования. Данный процесс предполагает

 точное соблюдение правил и методик для измерения. Процедуру невозможно выполнить самостоятельно в домашних условиях.

Как часто нужны лабораторные испытания и проверка цепи заземления

Услуга производится по заказу. Есть различные ее составляющие:

• Визуальный осмотр. Каждые 6 месяцев ответственный электрик обязан обследовать приборы на предмет обрывов, повреждений, механических дефектов, сильных загрязнений, окисления контактов или образования коррозии с последующей записью в паспорт технического средства. Если у вас нет штатного специалиста, доверьте процедуру нашей электролаборатории.
• Методика замеров специальными приборами. Состояние элемента электросети можно проверять летом или зимой, когда почва сильно промерзает.
• Анализ функционирования высоковольтных линий требуется осуществлять раз в год, а также после ремонта и модернизации.

Почему и как возникают неисправности у защитного устройства

При некорректной работе оборудования ток беспрепятственно протекает по шинам обнуления и поступает на отводящие электроды, а затем от них на потенциал земли.

В грунте содержатся большое количество химически активных веществ (солей, щелочей, кислот). Поэтому при длительном нахождении в агрессивной среде почвы металлические элементы токоотводов постепенно покрываются оксидной пленкой, что приводит к ржавчине. Чешуйки отслаиваются от железа и мешают местному электроконтакту. Через короткое время ненадежных мест становится еще больше, что влечет за собой потерю электрической проводимости. В итоге, защитное устройство теряет свою непосредственную функцию по отводу опасного потенциала в землю.

Часто в процессе реорганизации производства или переналадки технологии приходится производить манипуляции с оборудованием. Зачастую к безопасности монтажники относятся халатно. Контакт, присоединенный не по нормативам, со временем теряет свои свойства. Что приводит к травмам.

Методы измерения сопротивления изоляции и заземления

В электролаборатории «Тествольт», применяется несколько способов для выяснения надежности приборов с довольно высокой точностью. Рассмотрим каждый метод более подробно.

Применение профессионального измерительного аппарата – мультиметра

Он необходим для выявления скрытых разрывов в цепи, пропадания контактов. Такая методика позволяет выявить грубые нарушения в работе контура.

Алгоритм:

• Проводится оценка напряжения между фазой и «нулем».
• Измеряется эта же величина по отношению к корпусу.
• Сопоставляются оба значения.

Если отличия минимальные, то оборудование заземлено. В противном случае это говорит о появившейся проблеме.

С помощью амперметра и вольтметра

Измерения сопротивления заземляющих устройств можно условно поделить на проверку целостности подводящих проводников и эффективности контакта «Земля – оборудование». Для контроля второго пункта используется метод вычисления по закону Ома. Для этого необходимо собрать цепь. Между исследуемым контуром и дополнительным соединением на некотором удалении создается напряжение. Ток, инициированный источником, контролируется амперметром. Между тестируемой точкой и зондом делается замер.

Использование спецтехники

Для упрощения работы и исключения вычислительных процессов применяются автоматизированные приборы, выдающие сразу значения в Омах. Принцип функционирования такой же, как мы писали выше.

Измерения токовыми клещами

Метод позволяет оперативно оценить работоспособность без демонтажа системы и дополнительных электродов. Под рабочим напряжением контуром прибора снимается величина протекающего тока. По закону Ома вычисляются значения.

Периодичность проверок и измерений сопротивления защитного и рабочего заземления

Операцию проводят, чтобы оценить состояние токоведущих металлических систем. Ведь неисправность влечет за собой поражение человека током и, как следствие, гибель. Поэтому по нормативному предписанию исследования необходимо проводить в четырех случаях. Подробно рассмотрим каждый вид.

Плановые проверки

При установке электрооборудования вы должны прочитать прилагающуюся к ней инструкцию. По нормативам ПУЭ обязаны проводить исследования:

1. Один раз в шесть месяцев – визуальный осмотр всех видимых элементов конструкции.
2. Через 6 лет – измерение контура.
3. Обследование металлического оборудования со вскрытием земли – не реже одного раза в 12 лет.

Всю ответственность за исследовательские работы берут на себя организации, уполномоченные соответствующими органами. Протокол, подписанный такими электролабораториями, имеет законную силу.

Внеочередные

Измерение сопротивления изоляции заземляющих устройств и электроустановок проводится после появления нештатных ситуаций, то есть, если были произведены ремонтные работы, внесены технологические изменения в конструкцию во время введения ЗК в эксплуатацию или после аварийного разрушения и последующего восстановления.

Пусковые

Перед запуском нового оборудования приглашается специалист из электролаборатории, например, из компании «Тествольт». После проверки подписывается акт приемки, на основании которого можно запускать устройство в эксплуатацию.

При каких условиях необходимо проводить обследование

Согласно действующим нормативам ПУЭ испытания возможны только в летнюю сухую погоду. Объясняется тем, что в это время получают наиболее реальные результаты. В дождь показатели будут значительно искажены, так как влажный грунт увеличивает параметры проводимости почвы.

Приборы для замеров контура заземления и сопротивления заземляющих устройств

До сих пор остаются актуальными аппараты, сделанные несколько десятилетий назад в Советском Союзе: МС-08, М 4116, Ф4103-М1. Сейчас стали использовать усовершенствованные цифровые и микропроцессорные приборы. С их помощью проводятся наиболее точные исследования. Последние вычисления хранятся в карте памяти, что значительно упрощает процесс работы.

По каким правилам проходят исследования

Любая электролаборатория использует множественные методы, о которых мы расскажем чуть позже. Но стандартная проверка всегда начинается с визуального осмотра болтовых соединений и сварных швов. Далее, проверяется удельная сопротивляемость земли и проводятся замеры заземления.

Трехпроводный способ

Прибор подсоединяется к контуру и к двум зондам, вбитых в грунт на определенном расстоянии. Между дальними контактами наводится ЭДС и замеряется ток. В промежутке до ближайшего штыря оценивается падение напряжения. Для этой операции используется специализированное устройство.

Четырехточечный метод

Отличается от предыдущего тем, что разность потенциалов измеряется с помощью заземленных электродов на участке между контуром и тестовым зондом.

Способ с токоизмерительными клещами

Этот инструмент позволяет оценить протекающий в проводнике ток без прямого подключения за счет снятия наводок с шины.

Без разрыва цепи

В данном случае клещи дают возможность произвести замер без демонтажа точек соединения.

Способ двух клещей

ЭДС в проводнике можно навести с помощью встроенной катушки. При измерениях один элемент является источником, а второй оценивает величину протекающего тока. По правилам необходимо разнести зонды на расстояние не менее 30 сантиметров для получения корректных данных.

Формулы расчета

Общая конечная цифра сопротивления вычисляется по закону Ома. Суммирование величин зависит от схемы подключения (параллельная/последовательная) и подчиняется общим физическим принципам.

Амперметр и вольтметр

Приборы – базовые. С помощью них можно получить точные результаты. Недостатком является необходимость производить простейшие вычисления, и учитывать погрешности.

Проверка в бытовых приборов

Операция сводится к оценке потенциала от фазы к «нулю» и к «земле». Результаты не должны отличаться более чем на 5%.

В нашей статье мы рассказали о необходимости и способах диагностике защитных систем. Простым выходом для поддержания уровня безопасности является привлечение специалистов. Цена замеров сопротивления контура заземления, измерения растекания тока заземлителя зависит от того, сколько их делалось и в каких условиях. Более подробно можно узнать на сайте.

По каким нормам мы работаем

Основные нормативные документы, которыми пользуются наши сотрудники, – это ПЭУ и ПТЭЭП. Они предлагают формулу для расчета величин противодействия с учетом ряда факторов: количество фаз источника, сила тока, напряжение, расстояние до заземлителя и состояние грунта. Именно поэтому обследования должны проводиться в такую погоду, когда земля обладает лучшим удельным сопротивлением.

Мы работаем только по официальному методу снятия показаний с использованием лучшего современного оборудования. У него высокая точность и результативность, поэтому он дает безошибочный результат.

Этапы нашей работы

Мы приступаем к деятельности сразу после подписания договора с заказчиком. Бригада выезжает на объект и реализует сперва камеральные исследования (на месте), а затем лабораторные.

Вся процедура состоит из следующих фаз:

1. Изучение документации. По электрической схеме здания уже можно понять многое: каким моментам стоит уделить особое внимание, где максимально возможны допущенные при монтаже ошибки. Также внимательный просмотр чертежей и расчетов определяет последовательность действий.
2. Визуальный осмотр системы. Все контакты, крепления, соединения исследуются на предмет деформаций, появления коррозии.
3. Замеры и испытания.
4. Расчеты и заполнение необходимых бумаг.

В результате вы получаете отчет по проведенной деятельности.

Измерение сопротивления контура заземления | Элкомэлектро

Электролаборатория » Услуги электролаборатории » Норма сопротивления контура заземления » Измерение сопротивления контура заземления

Защитное заземляющее устройство предназначено для устранения факторов поражения человека электротоком при прикосновении к корпусу или иным не токоведущим элементам электроустановки, которые по той или иной причине оказались под напряжением. Замер сопротивления контура заземления помогает определить надежность его функционирования для предотвращения опасных для жизни и здоровья ситуаций.

Стоит отметить, что заземляющее устройство только понижает напряжение фазы, попавшей на корпус. Для эффективной защиты здоровья и жизни человека рекомендуется устанавливать его вместе с устройствами защитного отключения с правильно рассчитанными параметрами. У специалистов электролаборатории ООО «Элкомэлектро» большой опыт в проведении подобных работ.

Заземляющее устройство

Заземляющее устройство в каждом отдельном случае должно подбираться и проектироваться индивидуально. Возможно заведение заземляющего проводника на металлоконструкцию, которая расположена частью проводящей поверхности в почве.

Но все подобные действия должны получить разрешение государственных контролирующих организаций. И все же в большинстве случаев появляется необходимость в отдельном спроектированном заземляющем контуре в виде глубинного электрода. Его параметры и строение зависят от типа и состава почвы, ее влажности и выполняются по заранее подготовленному проекту.

Измерение контура заземления

Измерение сопротивления контура заземления должно производиться сразу после ввода предприятия или жилого объекта в эксплуатацию и далее не менее 1 раза в год согласно ПУЭ. Для осуществления этой обязательной процедуры через заземляющее устройство замыкается искусственная цепь протекания электрического тока и производятся замеры падения напряжения на ней.

Рядом с испытуемым электродом размещается вспомогательный, который подключен к тому же источнику напряжения. Далее измерительным зондом в зоне нулевого потенциала производятся замеры падения напряжения на основном электроде. Данная методика измерения контура заземления получила наиболее широкое распространение и поэтому мы тоже используем её при проведении измерения контура заземления.

Прибор для измерения контура заземления

Техническая база электролаборатории  «Элкомэлектро» оснащена по всем современным требованиям и нормам. Все оборудование сертифицировано и регулярно проходит поверки в контролирующих органах. Для работ с заземляющими устройствами на объектах используется прибор MRU-101.

Прибор для измерения контура заземления MRU-101 позволяет быстро и точно определять удельные значения сопротивлений заземляющего электрода и его элементов, а также грунта. Возможны двух-, трех- и четырехполюсные методы измерения сопротивлений. Для многократных измерений в комплектацию к прибору входят клещи. MRU-101 также может учитывать параметры, влияющие на ход измерений, и корректировать полученные результаты.

В случае обнаружения отклонения значений сопротивления контура заземления  от норм или обрыва работники нашей компании проведут тщательную проверку и соответствующие квалифицированные ремонтно-наладочные работы.

Грамотное и своевременное измерение сопротивления контура заземления,  проведенное сотрудниками ООО «Элкомэлектро», позволит обезопасить здоровье и жизни людей, а также сохранить Ваше имущество.


Измерение сопротивления заземления | Fluke

В центральных офисах

При проведении аудита заземления центрального офиса требуются три различных измерения.

Перед тестированием найдите MGB (главную шину заземления) в центральном офисе, чтобы определить тип существующей системы заземления. Как показано на этой странице, MGB будет иметь заземляющие провода, подключенные к:

• MGN (многозаземленная нейтраль) или входящей сети,
• заземляющему полю,
• водопроводу и
• конструкционной или строительной стали

Во-первых, проведите тест без ставок на всех отдельных основаниях, исходящих из MGB.Цель состоит в том, чтобы убедиться, что все заземления подключены, особенно MGN. Важно отметить, что вы измеряете не отдельное сопротивление, а сопротивление контура того, что вы зажимаете. Как показано на Рисунке 1, подключите Fluke 1625 или 1623, а также индукционные и чувствительные зажимы, которые размещены вокруг каждого соединения для измерения сопротивления контура MGN, поля заземления, водопровода и строительной стали.

Во-вторых, выполните 3-полюсное испытание падения потенциала всей системы заземления, подключенной к MGB, как показано на рисунке 2.Чтобы добраться до удаленной земли, многие телефонные компании используют неиспользуемые кабельные пары, выходящие на расстояние до мили. Запишите измерение и повторяйте этот тест не реже одного раза в год.

В-третьих, измерьте отдельные сопротивления системы заземления с помощью выборочного теста Fluke 1625 или 1623. Подключите тестер Fluke, как показано на рисунке 3. Измерьте сопротивление MGN; значение — это сопротивление этой конкретной ветви МГБ. Затем измерьте поле земли. Это показание представляет собой фактическое значение сопротивления заземляющего поля центрального офиса.Теперь переходите к водопроводной трубе, а затем повторите для сопротивления строительной стали. Вы можете легко проверить точность этих измерений с помощью закона Ома. Сопротивление отдельных ветвей при расчете должно равняться сопротивлению всей данной системы (допускать разумную ошибку, поскольку все элементы заземления не могут быть измерены).

Эти методы испытаний обеспечивают наиболее точное измерение центрального офиса, поскольку они дают вам индивидуальные сопротивления и их фактическое поведение в системе заземления.Хотя измерения точны, они не покажут, как система ведет себя как сеть, потому что в случае удара молнии или тока короткого замыкания все подключено.

Чтобы доказать это, вам необходимо выполнить несколько дополнительных испытаний отдельных сопротивлений.

Сначала выполните 3-полюсный тест на падение потенциала на каждой ножке MGB и запишите каждое измерение. Снова используя закон Ома, эти измерения должны быть равны сопротивлению всей системы. Из расчетов вы увидите, что вы получили от 20% до 30% от общего значения RE.

Наконец, измерьте сопротивление различных ветвей MGB с помощью селективного бесштыревого метода. Он работает как метод без стоек, но отличается тем, как мы используем два отдельных зажима. Мы размещаем зажим индуцирующего напряжения вокруг кабеля, идущего к MGB, и, поскольку MGB подключен к входящей мощности, которая параллельна системе заземления, мы выполнили это требование. Возьмите чувствительный зажим и поместите его вокруг кабеля заземления, ведущего к полю заземления.Когда мы измеряем сопротивление, это фактическое сопротивление поля земли плюс параллельный путь MGB. И поскольку оно должно быть очень низким с омическим сопротивлением, оно не должно реально влиять на измеряемые показания. Этот процесс можно повторить для других опор заземляющего стержня, т. Е. Водопроводной трубы и конструкционной стали.

Чтобы измерить MGB бесстержневым селективным методом, поместите зажим индуцирующего напряжения вокруг линии к водопроводной трубе (поскольку медная водопроводная труба должна иметь очень низкое сопротивление), и ваше показание будет сопротивлением только для MGN.

Самый простой способ измерить сопротивление заземления с помощью клещей, но будьте осторожны!

Почему токоизмерительные клещи / тестеры для заземления?

Измеритель / тестер заземляющих клещей является эффективным и экономящим время инструментом при правильном использовании , потому что пользователю не нужно отключать систему заземления для проведения измерения или размещения зондов в земле.

Метод основан на законе Ома, где:

R (сопротивление) = V (напряжение) / I (ток)

Зажим включает передающую катушку, которая прикладывает напряжение, и приемную катушку, которая измеряет ток.Прибор подает известное напряжение на всю цепь, измеряет результирующий ток и вычисляет сопротивление (см. Рисунок 1).

Метод зажима требует для измерения полной электрической цепи. У оператора нет датчиков, поэтому он не может настроить желаемую испытательную схему. Оператор должен убедиться, что земля включена в обратный контур. Тестер клещей измеряет полное сопротивление пути (контура), по которому проходит сигнал.Все элементы петли измеряются последовательно.

Метод предполагает, что только сопротивление заземляющего электрода при испытании дает значительный вклад . Исходя из математических расчетов, лежащих в основе метода (будет рассмотрено ниже), чем больше результатов, тем меньше вклад посторонних элементов в считывание и, следовательно, тем выше точность.

Основным преимуществом метода зажима является то, что он быстрый и простой . Заземляющий электрод не нужно отключать от системы, чтобы проводить измерения, не нужно приводить в действие датчики и подключать кабели.

Кроме того, он включает в себя сопротивление соединения и общее сопротивление соединения. Хорошее заземление должно быть дополнено «соединением», имеющим непрерывный низкоомный путь к земле. Падение потенциала измеряет только заземляющий электрод, но не соединение (для проведения теста соединения необходимо сместить провода).

Поскольку зажим использует заземляющий провод как часть обратной связи, «разомкнутая» или высокоомная перемычка будет отображаться в показаниях.

Тестер заземления также позволяет оператору измерять ток утечки, протекающий через систему.Если электрод необходимо отсоединить, прибор покажет, течет ли ток, чтобы указать, безопасно ли продолжать.

К сожалению, тестер заземления часто неправильно используется в приложениях, где он не дает эффективных показаний . Метод зажима эффективен только в ситуациях, когда имеется несколько параллельных заземлений. Его нельзя использовать на изолированной земле , так как нет обратного пути .

Следовательно, его нельзя использовать для проверки установки или ввода в эксплуатацию новых объектов.Его также нельзя использовать, если существует альтернативный возврат с более низким сопротивлением, не связанный с почвой (например, с вышками сотовой связи) .

В отличие от случая падения потенциального тестирования, нет способа проверить результат, то есть результаты должны приниматься «на веру». Зажимной тестер заземления выполняет роль одного из инструментов, которые технический специалист может иметь в своей «сумке», но не единственного инструмента.

Теория и методология наземных испытаний с зажимом

Понимание того, как и почему работает метод зажима, помогает понять, где он будет и не будет работать, и как оптимизировать его использование.Как уже упоминалось, метод зажима основан на законе Ома (R = V / I).

Понимание закона Ома и его применения к последовательным и параллельным цепям — это первый шаг к пониманию того, как и почему работает тестер заземления .

На следующем рисунке показано и объяснено следующее:

• Последовательная цепь,
• Параллельная цепь,
• Параллельно-последовательная цепь и
• Математические формулы, используемые для определения общего тока и сопротивления

Последовательная цепь

В последовательной цепи (рисунок 2) общий ток и полное сопротивление рассчитываются следующим образом:

I _t = I ₁ = I ₂ = I ₃
R _t = R ₁ + R ₂ + R ₃

Параллельная цепь

Параллельно цепи (рисунок 3), общий ток и полное сопротивление рассчитываются следующим образом:

I _t = I ₁ + I ₂ + I ₃
R _t = 1 / (1 / R ₁ + 1 / R ₂ + 1 / R ₃ )

Параллельно-последовательная цепь

В параллельной последовательной схеме (рисунок 4) общий ток и полное сопротивление рассчитываются следующим образом:

I _t = I ₁ + I ₂ = I ₃ = I ₄ + I ₅
R _t = 1 / (1 / R ₁ + 1 / R ₂ ) + 1 / (1 / R ₃ + 1 / R ₄ )

Методика испытания клещами

Головка тестера заземления клещами включает две жилы (см. Рисунок 5).Одно ядро ​​ индуцирует испытательный ток , а другое измеряет , сколько было индуцировано . Входное или первичное напряжение сердечника, индуцирующего испытательный ток, поддерживается постоянным, поэтому ток, фактически индуцируемый в испытательной цепи, прямо пропорционален сопротивлению контура.

При тестировании клещами важно помнить, что тестеры заземления эффективно измеряют сопротивление контура. Зажимные измерения — это измерения петли .Чтобы метод зажима работал, должен быть последовательно-параллельный путь сопротивления ( и чем ниже, тем лучше ).

Чем больше электродов или путей заземления в системе, тем ближе результат измерения к фактическому электроду при истинном сопротивлении испытания.

На следующем рисунке показана конфигурация заземления полюса , одно из наиболее эффективных применений тестера заземления клещами.

Принципиальная схема для этой конфигурации приведена ниже ( на основе тестера заземления с зажимами, зажатого вокруг полюса 6 ):

Зажимной тестер заземления зажимается вокруг одного из электродов и затем измеряет сопротивление всего контура.Остальные заземляющие электроды все параллельны и, как группа, включены последовательно с заземляющим электродом, который измеряется. Если тестер зажимается вокруг полюса № 6 , измерение сопротивления всей петли будет рассчитываться по следующему уравнению:

R _петля = R ₆ + (1 / (1 / R ₁ + 1 / R ₂ + 1 / R ₃ + 1 / R ₄ + 1 / R ₅ ))

Для шести одинаковых заземляющих электродов с сопротивлением 10 Ом каждый измерение общего сопротивления контура будет:

R _контур = 10 + (1 / (1/10 + 1/10 + 1/10 + 1/10 + 1/10))
R _контур = 10 + (1 / (5/10))
R _контур = 10 + 2

R _контур = 12 Ом

Измерение сопротивления контура относительно близко к сопротивлению тестируемого заземляющего электрода .Если бы было 60 одинаковых заземляющих электродов с сопротивлением 10 Ом каждый , измерение полного сопротивления контура было бы:

R _контур = 10 Ом + 0,17 Ом = 10,17 Ом

Чем больше заземляющих электродов параллельно, тем меньше влияние сопротивления не проверяемых электродов и тем ближе сопротивление контура к сопротивлению проверяемого электрода. Если у измеряемого электрода высокое сопротивление, проверка укажет на наличие проблемы.

Используя пример с шестью электродами, если бы электрод номер 6 имел сопротивление 100 Ом , а все остальные электроды имели сопротивление 10 Ом , измерение сопротивления контура было бы:

R _контур = 100 + (1 / (1/10 + 1/10 + 1/10 + 1/10 + 1/10))
R 901 12 петля = 100 + (1 / (5/10))
R 901 12 петля = 100 + 2

R _контур = 102 Ом

В следующем примере тестер заземления с помощью клещей покажет плохое заземление.Если бы электрод 100 Ом был одним из не измеряемых электродов, влияние на общее измерение было бы минимальным:

R _петля = 10 + (1 / (1/10 + 1/100 + 1/10 + 1/10 + 1/10))
R _петля = 10 + (1 / (41/100))
R _петля = 10 + 2,44

R _петля = 12,44 Ом

ПРИМЕЧАНИЕ // Обратите внимание, что измеренное сопротивление всегда будет выше, чем фактическое сопротивление проверяемого заземляющего электрода.Любая имеющаяся ошибка является безопасностью, поскольку рекомендации по сопротивлению предназначены для максимального сопротивления заземления.

Это означает, что если измеренное сопротивление ниже целевого уровня для заземляющего электрода , оператор может быть уверен, что фактическое сопротивление также будет ниже целевого.

В заключение //

Подводя итог, помните, что измерение тестером заземления с помощью клещей — это измерение сопротивления всего контура . Необходимо измерить сопротивление контура.Если петли для измерения нет, оператор может создать ее с помощью временной перемычки. Чем больше количество параллельных путей, тем ближе измеренное значение к фактическому сопротивлению заземления проверяемого электрода.

Тестер заземления может легко определить неисправность электрода , есть ли несколько параллельных цепей, последовательно соединенных с измеренным значением, или много параллельных цепей.

Помните, что для измерения сопротивления заземления земля должна входить в цепь.Это предостережение кажется очевидным, но если у вас есть металлические конструкции, связь может быть через них, а не через массу земли.

Примеры измерения сопротивления заземляющего стержня с помощью токоизмерительных клещей

Ссылка // Руководство по тестированию заземляющих зажимов MEGGER

Принципы и методы проверки сопротивления заземления

12 августа 2014 г., Опубликовано в статьях: Вектор

Информация из Comtest

Плохое заземление способствует простоям, но отсутствие хорошего заземления также опасно и увеличивает риск отказа оборудования.

Со временем коррозионные почвы с высоким содержанием влаги и солей и высокими температурами могут разрушить заземляющие стержни и их соединения. Таким образом, хотя система заземления имела низкие значения сопротивления заземления при первоначальной установке, сопротивление системы заземления может увеличиваться, если заземляющие стержни корродируют.

— незаменимые инструменты для поиска и устранения неисправностей, помогающие поддерживать время безотказной работы. Рекомендуется проверять все заземления и заземляющие соединения не реже одного раза в год в рамках вашего обычного плана профилактического обслуживания.Если во время этих периодических проверок будет измерено увеличение сопротивления более чем на 20%, техник должен исследовать источник проблемы и внести коррекцию, чтобы снизить сопротивление, заменив или добавив заземляющие стержни в систему заземления.

Что такое земля?

Статья 100 Национального электротехнического кодекса США (NEC) определяет заземление как «проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или с некоторым проводящим телом, которое служит вместо земли».

Заземление фактически включает в себя два разных предмета: заземление и заземление оборудования. Заземление — это намеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю. Заземление оборудования обеспечивает правильное заземление работающего оборудования внутри конструкции.

Эти две системы заземления должны быть разделены, за исключением соединений между двумя системами. Это предотвращает разность потенциалов напряжения из-за возможного пробоя при ударах молнии.Цель заземления — обеспечить безопасный путь для рассеивания токов короткого замыкания, ударов молний, ​​статических разрядов, сигналов EMI и RFI и помех.

Национальное агентство противопожарной защиты США (NFPA) и Институт инженеров по электротехнике и электронике (IEEE) рекомендуют значение сопротивления заземления 5 или меньше. Целью сопротивления заземления является достижение минимально возможного значения сопротивления заземления, которое имеет смысл с экономической и физической точек зрения.

Что влияет на сопротивление заземления?

Четыре переменных влияют на сопротивление заземления системы заземления: длина или глубина заземляющего электрода; диаметр заземляющего электрода; количество заземляющих электродов и конструкция системы заземления.

Длина / глубина заземляющего электрода

Установка заземляющих электродов глубже — очень эффективный способ снизить сопротивление заземления. Почва непостоянна по своему удельному сопротивлению и может быть непредсказуемой. Уровень сопротивления обычно можно снизить еще на 40%, удвоив длину заземляющего электрода. Иногда невозможно загнать заземляющие стержни глубже — например, в области, состоящие из горных пород. В этих случаях жизнеспособны альтернативные методы, включая цементное заземление.

Диаметр заземляющего электрода

Увеличение диаметра заземляющего электрода очень мало влияет на снижение сопротивления. Например, вы можете удвоить диаметр заземляющего электрода, и ваше сопротивление уменьшится только на 10%.

Количество заземляющих электродов

Использование нескольких заземляющих электродов — еще один способ снизить сопротивление заземления. Более одного электрода вбивают в землю и подключают параллельно, чтобы снизить сопротивление.Чтобы дополнительные электроды были эффективными, расстояние между дополнительными стержнями должно быть как минимум равным глубине ведомого стержня.

Сферы влияния заземляющих электродов будут пересекаться, и сопротивление не будет уменьшено без надлежащего расстояния. В таблице 1 представлены различные сопротивления заземления, которые можно использовать в качестве практического правила.

Проектирование наземной системы

Простые системы заземления состоят из одного заземляющего электрода, вбитого в землю.Использование одного заземляющего электрода является наиболее распространенной формой заземления. Сложные системы заземления состоят из нескольких заземляющих стержней, связанных, ячеистых или сетевых сетей, пластин заземления и контуров заземления.

Эти системы обычно устанавливаются на энергогенерирующих подстанциях, в центральных офисах и на вышках сотовой связи. Сложные сети значительно увеличивают контакт с окружающей землей и снижают сопротивление земли.

Измерение удельного сопротивления грунта

Удельное сопротивление почвы необходимо при определении конструкции системы заземления для новых установок (применение с нуля) для удовлетворения ваших требований к сопротивлению заземления.В идеале вы должны найти место с минимально возможным сопротивлением. Плохие почвенные условия можно преодолеть с помощью более сложных систем заземления. Состав почвы, влажность и температура — все это влияет на удельное сопротивление почвы. Почва редко бывает однородной, и ее удельное сопротивление будет варьироваться географически и на разных глубинах. Влагосодержание меняется в зависимости от сезона, в зависимости от характера подслоев земли и глубины постоянного уровня грунтовых вод. Рекомендуется размещать заземляющие стержни как можно глубже в земле, поскольку почва и вода обычно более устойчивы на более глубоких пластах.

Расчет удельного сопротивления грунта

В описанной здесь методике измерения используется метод Веннера и формула:

ρ = 2 π A R

где:

ρ = среднее удельное сопротивление грунта на глубину A в: Ом-см.

π = 3,1416.

A = расстояние между электродами в см.

R = измеренное значение сопротивления в Ом на измерительном приборе.

Измерение сопротивления почвы

Для проверки удельного сопротивления грунта подключите тестер заземления, как показано на рис. 1. Четыре стержня заземления расположены в грунте по прямой линии на равном расстоянии друг от друга. Расстояние между земляными кольями должно быть не менее чем в три раза больше, чем глубина столбов. Тестер заземления Fluke1625 генерирует известный ток через два внешних стержня заземления, а падение потенциала измеряется между двумя внутренними стержнями заземления.Тестер автоматически рассчитывает сопротивление почвы по закону Ома ( В = IR ).

Рис. 1: Пути тока испытания в бесстоечном методе.

Всегда рекомендуются дополнительные измерения, когда оси кола повернуты на 90 °, потому что результаты измерений часто искажаются и недействительны из-за подземного металла, подземных водоносных горизонтов и т. Д.

Производится профиль, который может определять подходящую систему сопротивления заземления, изменяя глубину и расстояние несколько раз.Измерения удельного сопротивления почвы часто искажаются из-за наличия токов заземления и их гармоник.

Измерение падения потенциала

Метод испытания падения потенциала используется для измерения способности системы заземления или отдельного электрода рассеивать энергию от объекта. Требуемый заземляющий электрод должен быть отключен. Затем тестер подключается к заземляющему электроду. Затем два заземляющих стержня помещаются в почву на прямой линии — вдали от заземляющего электрода для проверки 3-полюсного падения потенциала.Обычно достаточно расстояния 20 м.

Размещение ставок

Важно, чтобы зонд был размещен вне сферы влияния тестируемого заземляющего электрода и вспомогательного заземления для достижения наивысшей степени точности при выполнении 3-полюсного испытания сопротивления заземления, в противном случае эффективные области сопротивления будут перекрываться и недействительны. любые замеры.

Таблица 2 представляет собой руководство по настройке датчика (внутренний стержень) и вспомогательного заземления (внешний стержень).Переместите внутренний стержень (зонд) на 1 м в любом направлении и проведите новое измерение, чтобы проверить точность результатов и убедиться, что стержни земли находятся вне сфер воздействия. Если есть значительное изменение показаний (30%), вам следует увеличить расстояние между тестируемым стержнем заземления, внутренним стержнем (зондом) и внешним стержнем (вспомогательным заземлением) до тех пор, пока измеренные значения не останутся достаточно постоянными при изменении положения внутренний кол (зонд).

Бесстиковое измерение

Тестер заземления Fluke 1625 может измерять сопротивление контура заземления в многозаземленных системах, используя только токовые клещи.Этот метод тестирования исключает опасный этап отключения параллельных заземлений, а также процесс поиска подходящих мест для дополнительных заземляющих стержней.

Вы также можете выполнять наземные испытания в местах, о которых вы раньше не думали: внутри зданий, на опорах электропередач или в любом месте, где нет доступа к грунту.

В этом методе тестирования два зажима помещаются вокруг стержня заземления или соединительного кабеля, и каждый из них подключается к тестеру (см. Рис. 2).Земляные колья вообще не используются. Известное напряжение индуцируется одним зажимом, а ток измеряется вторым зажимом. Тестер автоматически определяет сопротивление контура заземления на этом стержне заземления. Если есть только один путь к заземлению, метод бесстержневой защиты не даст приемлемого значения, и необходимо использовать метод проверки падения потенциала. Тестер заземления работает по принципу, что в параллельных / многозаземленных системах сеть сопротивление всех путей заземления будет чрезвычайно низким по сравнению с любым одиночным трактом (тестируемым).Таким образом, полное сопротивление всех сопротивлений параллельного обратного пути фактически равно нулю. Бесстоечное измерение измеряет только сопротивление отдельных заземляющих стержней параллельно системам заземления. Если система заземления не параллельна земле, вы либо будете иметь разомкнутую цепь, либо будете измерять сопротивление контура заземления.

Рис. 2: Установка для бесстержневого метода.

Измерение импеданса заземления

При попытке рассчитать возможные токи короткого замыкания на электростанциях и в других ситуациях, связанных с высоким напряжением / током, важно определить комплексное полное сопротивление заземления, поскольку полное сопротивление будет состоять из индуктивных и емкостных элементов.Поскольку в большинстве случаев индуктивность и удельное сопротивление известны, фактическое сопротивление можно определить с помощью сложных вычислений.

Поскольку импеданс зависит от частоты, Fluke 1625 использует сигнал 55 Гц для этого расчета, чтобы максимально приблизить его к рабочей частоте напряжения. Это гарантирует, что измерение будет близко к значению на истинной рабочей частоте. Специалисты по электроснабжению, проводящие испытания высоковольтных линий электропередачи, интересуются двумя вещами: сопротивлением заземления в случае удара молнии и полным сопротивлением всей системы в случае короткого замыкания в определенной точке линии.Короткое замыкание в данном случае означает, что активный провод рвется и касается металлической сетки башни.

В центральных офисах

При проведении аудита заземления центрального офиса требуются три различных измерения.

Перед тестированием найдите главную шину заземления (MGB) в центральном офисе, чтобы определить тип системы заземления. MGB будет иметь заземляющие провода, подключенные к многозаземленной нейтрали (MGN) или входящей сети, полю заземления, водопроводной трубе и конструкционной или строительной стали (см.Рис.3).

Рис. 3: План типичного центрального офиса.

Во-первых, проведите бесстоечный тест на всех отдельных основаниях, исходящих от MGB (см. Рис. 4). Цель состоит в том, чтобы убедиться, что все заземления подключены, особенно MGN. Важно отметить, что вы измеряете не индивидуальное сопротивление, а сопротивление контура того, что вы зажимаете. Подключите тестер заземления, а также индукционные и чувствительные зажимы, которые размещены вокруг каждого соединения для измерения сопротивления контура MGN, поля заземления, водопровода и строительной стали.Во-вторых, выполните 3-полюсное испытание падения потенциала всей системы заземления, подключенной к MGB (см. Рис. 5). Чтобы добраться до удаленной земли, многие телефонные компании используют неиспользуемые кабельные пары, выходящие на расстояние до мили. Запишите измерение и повторяйте этот тест не реже одного раза в год.

Рис. 4: Безэкранное тестирование центрального офиса.

В-третьих, измерьте отдельные сопротивления системы заземления с помощью выборочного теста тестера заземления (см. Рис. 6). Подключаем тестер.Измерьте сопротивление МГН; значение — это сопротивление этой конкретной ветви МГБ. Затем измерьте поле земли. Это показание представляет собой фактическое значение сопротивления заземляющего поля центрального офиса.

Рис. 5: Выполните трехполюсное испытание падения потенциала всей системы заземления.

Теперь перейдите к водопроводу и повторите те же действия для сопротивления строительной стали. Вы можете легко проверить точность этих измерений с помощью закона Ома. Сопротивление отдельных ветвей при расчете должно равняться сопротивлению всей данной системы (допускать разумную ошибку, поскольку все элементы заземления не могут быть измерены).

Рис. 6: Измерьте отдельные сопротивления системы заземления с помощью выборочного теста.

Эти методы тестирования обеспечивают наиболее точное измерение центральных офисов, поскольку они дают вам индивидуальные сопротивления и их фактическое поведение в системе заземления. Хотя измерения точны, они не покажут, как система ведет себя как сеть, потому что в случае удара молнии или тока короткого замыкания все подключено.

Дополнительные испытания

Сначала выполните 3-полюсный тест на падение потенциала на каждой ножке MGB и запишите каждое измерение.Снова используя закон Ома, эти измерения должны быть равны сопротивлению всей системы. Из расчетов вы увидите, что ваша общая стоимость составляет от 20 до 30% от общей стоимости R _E .

Наконец, измерьте сопротивление различных ветвей MGB с помощью селективного бесштыревого метода.Он работает как метод без стоек, но отличается тем, как мы используем два отдельных зажима. Мы размещаем зажим индуцирующего напряжения вокруг кабеля, идущего к MGB, и, поскольку MGB подключен к входящей мощности, которая параллельна системе заземления, мы выполнили это требование.

Поместите измерительный зажим вокруг кабеля заземления, ведущего к полю заземления. Когда мы измеряем сопротивление, это фактическое сопротивление поля земли плюс параллельный путь MGB.Поскольку сопротивление должно быть очень низким, оно не должно реально влиять на измеряемые показания. Этот процесс можно повторить для других опор заземляющего стержня, таких как водопроводная труба или конструкционная сталь. Чтобы измерить MGB бесстержневым селективным методом, поместите зажим индуцирующего напряжения вокруг линии к водопроводной трубе (так как медная водопроводная труба должна иметь очень низкое сопротивление), и ваше показание будет сопротивлением только для MGN.

Свяжитесь с Герритом Барнардом, Comtest, тел. 011 608-8520, gbarnard @ comtest.co.za

Статьи по теме

Страница не найдена | MIT

• Образование
• Исследовать
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О MIT
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT

Предложения или отзывы?

Общие сведения о контурах заземления — Рекомендации по применению

Контуры заземления могут быть настоящей помехой в системах сбора данных HVAC, поскольку их трудно обнаружить.В большинстве случаев они не причиняют вреда, но могут вызвать непредсказуемые проблемы спустя годы после установки!

Что такое контур заземления?

Контур заземления образуется, когда между клеммами «заземления» на двух или более единицах оборудования имеется более одного токопроводящего пути. Проводящая петля образует большую рамочную антенну, которая легко улавливает токи помех. Чем больше петля, тем больше помех; если вы используете стальной каркас здания в качестве основания, то петля может быть такой же большой, как и все здание.Сопротивление заземляющих проводов превращает токи помех в колебания напряжения в системе заземления. Земля больше не стабильна; поэтому сигналы, которые вы пытаетесь измерить, относящиеся к этой земле, также нестабильны и неточны.

Наземная мифология

Универсальная концепция, которой преподают в технических школах и инженерных колледжах, заключается в том, что «земля» всегда имеет нулевое напряжение, может бесконечно поглощать электрический ток и мгновенно безвредно рассеивать ток.Однако идеальная почва — это лабораторная абстракция, которой не существует в реальном мире.

Настоящее заземление — это проводник, поэтому между всеми точками заземления существует определенное сопротивление электрическому току. Это сопротивление может изменяться в зависимости от влажности, температуры, подключенного оборудования и многих других переменных. Сопротивление всегда может позволить электрическому напряжению существовать на нем. Большие токи, проходящие через землю, вызовут падение напряжения в проводниках заземления, и потребуется время, чтобы рассеяться.

Департамент сельскохозяйственной инженерии Университета штата Мичиган измерил сопротивление заземления на входах в электрические сети и обнаружил, что на территории здания может изменяться напряжение до 2 вольт. Фактически, Национальный электротехнический кодекс (NEC) допускает изменение заземления на 2,5% от напряжения параллельной цепи или на 3 вольта RMS для цепи 120 В переменного тока (см. «Ссылки» ниже для получения дополнительной информации об исследовании штата Мичиган в США и NEC. код).

Понимание того, что идеального заземления не существует в реальном мире, является первым шагом к устранению помех контура заземления, когда они возникают.Если вы помните, что каждое заземление в здании имеет разный и произвольный «нулевой» потенциал, то вы можете спроектировать надлежащие системы заземления.

Если основания настолько ошибочны, зачем вообще заземление?

Земля необходима по двум причинам: безопасность и безопасность.

NEC Статья 250 определяет, что изолированные вторичные обмотки понижающих силовых распределительных трансформаторов должны быть заземлены на входе в здание. Земля представляет собой медный стержень, вбитый как минимум на 8 футов в землю.NEC требует, чтобы конструкционная стальная рама, водопроводные трубы и другие крупные металлические предметы были соединены с землей входа в здание. Если изоляция провода выходит из строя или провод непреднамеренно отсоединяется и соприкасается с металлическим предметом, большие токи короткого замыкания протекают от распределительного трансформатора к земле. Эти чрезмерные токи размыкают предохранители и автоматические выключатели, предотвращая нахождение оборудования под более высоким потенциалом, чем у ближайшей раковины или строительной конструкции. Если заземление в распределительном щитке по какой-либо причине отключается, то заземление на входе электропитания здания на трансформаторе обеспечивает протекание чрезмерного тока короткого замыкания, размыкая предохранители и автоматические выключатели.Защита здания от огня и находящихся в нем людей от поражения электрическим током является основной функцией системы заземления распределения электроэнергии.

Вторая проблема безопасности заключается в том, чтобы поддерживать оборудование в пределах его нормального рабочего диапазона напряжения. Большинство современных прямых цифровых контроллеров (DDC) будут работать правильно без заземления где-либо. Единственная загвоздка в том, что незаземленное оборудование может накапливать большие статические заряды из-за утечки изоляции. Первый человек, который подходит и касается оборудования, получает очень неприятный шок.Если статический заряд становится достаточно высоким, он разряжается до ближайшего проводника с более низким потенциалом. Мгновенные токи разряда могут достигать нескольких тысяч ампер и разрушать электронные компоненты системы. Заземление системы позволяет зарядам рассеиваться без повреждений.

Помехи сигналам от контуров заземления

Контуры заземления позволяют электрическим и магнитным помехам создавать источники напряжения шума. Эти источники напряжения добавляют к измеряемому сигналу и неотличимы от правильного сигнала.Контроллер, не зная, что он считывает неправильное значение, выполняет неправильное управляющее действие. Это может создать неудобные условия для пассажиров. Он также может приводить в движение механическое оборудование, вызывая преждевременный износ оборудования.

Помехи сигналам от магнитной индукции

Основными источниками этих шумов являются магнитная индукция и дисбаланс грунта.

Любая петля из проводящего материала образует однооборотный трансформатор, если присутствует магнитное поле, и магнитные поля возможны везде, где используется напряжение переменного тока.Магнитные поля создаются переменным напряжением, текущим по проводу, двигателями или люминесцентными лампами. В цепях очень низкого уровня оборванные провода, движущиеся в магнитном поле земли, могут даже вызвать проблемы. Магнитное поле заставляет ток течь в петле из проводящего материала, а сопротивление петли создает напряжение из этого тока.

Чем сильнее магнитное поле или чем выше частота магнитного поля, тем сильнее протекает ток. Закон Ома гласит, что ток, умноженный на сопротивление, равен напряжению.Таким образом, чем больше ток, тем больше источник шума напряжения.

На левом рисунке ниже показан контур заземления под действием магнитного поля. Магнитное поле заставляет электрический ток течь в контуре заземления. Сопротивление контура преобразует ток в источник напряжения между входом заземления контроллера и клеммой заземления датчика, как показано на правом рисунке ниже.

Помехи сигналам из-за дисбаланса грунта

Электрические нагрузки могут варьироваться в зависимости от здания, создавая различные токи в системе заземления.Если в системе заземления протекает большой ток и датчик помещен в цепь с заземлением, которая также имеет контур заземления, то к сигналу добавляется разница напряжений между двумя точками заземления.
На рисунке внизу слева показан источник тока повреждения, подающий ток в систему заземления. Если, как в исследовании штата Мичиган, напряжение в системе заземления составляет два вольта, то к сигналу датчика добавляется напряжение повреждения в два вольта, как показано на рисунке ниже справа.

Закрытие

Контуры заземления могут сделать лучшую систему управления неэффективной. Если вы считаете, что контуры заземления могут вызывать проблемы с вашей системой HVAC / R, позвоните своему представителю BAPI или загрузите примечание по применению BAPI: Избегайте контуров заземления с нашего веб-сайта по адресу www.bapihvac.com

Список литературы

ANSI / NFPA 70, Национальный электротехнический кодекс 2002 — Национальная ассоциация противопожарной защиты
Стратегии строительства для минимизации паразитного напряжения на молочных фермах, Университет штата Мичиган
Генри Отт, Методы снижения шума в электронных системах, 2-е издание, Wiley and Sons, Нью-Йорк, Нью-Йорк , 1988

Michigan State Univ.Исследование и код NEC

Департамент сельскохозяйственной инженерии Университета штата Мичиган измерил сопротивление заземления на входах в электрические сети и обнаружил:
«Если заземляющий стержень сервисной панели вбить на 8 футов во влажную землю, которая не является настоящим песком, сопротивление между заземляющим стержнем и землей может быть всего 20 Ом. Предположим, что когда в здании используется электроэнергия, одна десятая ампера нейтрального тока течет на землю через заземляющий стержень. Основной электрический закон, называемый законом Ома, гласит, что ток, умноженный на сопротивление, равен напряжению.Умножение тока заземляющего стержня (0,1 ампера) на сопротивление заземляющего стержня (20 Ом) дает 2 вольта. Если один щуп вольтметра касается заземляющего стержня, а другой щуп вольтметра вдавливается в землю так далеко от заземляющего стержня, насколько это возможно для проводов, измеритель будет показывать примерно 2 вольта ».

Код NEC

Национальный электротехнический кодекс (NEC) также не помогает решить эту проблему. Статья 250 NEC требует, чтобы параллельные цепи заземлялись до ближайшего местного заземления здания, где бы в здании ни находились панели ответвительных цепей.Цифры в статье 250 показывают заземление на строительную сталь. Как указано в статье штата Мичиган, «территория» здания может варьироваться в зависимости от их измерений на величину до 2 вольт. Статья 647.4 (D) NEC (статья 647 называется «Чувствительное электронное оборудование») позволяет заземлению изменяться на 2,5% от напряжения параллельной цепи или на 3 вольта RMS для цепи 120 В переменного тока.

Версия для печати pdf этой заметки по применению

Проверка сопротивления заземления может улучшить время безотказной работы

Автор: Джит Патель

Электрические системы должны быть заземлены, чтобы в случае удара молнии или перенапряжения в сети ток нашел безопасный путь к земле.Заземляющий электрод обеспечивает контакт между электрической системой и землей. Чтобы обеспечить надежное заземление, электротехнические нормы, технические стандарты и местные стандарты часто указывают минимальное сопротивление заземляющего электрода.

Плохое заземление может привести к простоям в электрических, кабельных и телекоммуникационных сетях. Кроме того, отсутствие хорошего заземления опасно и увеличивает риск выхода оборудования из строя. Без эффективной системы заземления мы могли бы подвергнуться риску поражения электрическим током, не говоря уже об ошибках приборов, проблемах гармонических искажений, проблемах с коэффициентом мощности и множестве возможных периодически возникающих дилемм.Если токи короткого замыкания не имеют пути к земле через правильно спроектированную и обслуживаемую систему заземления, они обнаружат непредусмотренные пути, которые могут затронуть людей.

Из-за важности заземления Международная ассоциация электротехнических испытаний предписывает проводить испытания заземляющих электродов каждые три года для системы в хорошем состоянии со средним временем безотказной работы. Кроме того, эти организации имеют рекомендации и / или стандарты по заземлению для обеспечения безопасности:

• OSHA (Управление по охране труда)
• NFPA (Национальная ассоциация противопожарной защиты)
• ANSI / ISA (Американский национальный институт стандартов и приборное общество Америка)
• TIA (Ассоциация телекоммуникационной промышленности)
• IEC (Intl.Электротехническая комиссия)
• CENELEC (Европейский комитет по электротехнической стандартизации)
• IEEE (Институт инженеров по электротехнике и электронике)

Зачем тестировать системы заземления?

Со временем коррозионные почвы с высоким содержанием влаги, высоким содержанием соли и высокими температурами могут разрушить заземляющие стержни и их соединения. Таким образом, хотя система заземления при первоначальной установке имела низкие значения сопротивления заземления, сопротивление системы заземления может увеличиться, если заземляющие стержни проржавели.

Тестеры заземления — незаменимые инструменты для поиска и устранения неисправностей, помогающие поддерживать время безотказной работы. С неприятными, периодически возникающими электрическими проблемами проблема может быть связана с плохим заземлением или плохим качеством электроэнергии.

Вот почему настоятельно рекомендуется проверять все заземления и заземляющие соединения не реже одного раза в год в рамках обычного плана профилактического обслуживания. Если во время этих периодических проверок измеряется увеличение сопротивления более чем на 20 процентов, техник должен исследовать источник проблемы и внести коррекцию, чтобы снизить сопротивление, заменив или добавив заземляющие стержни в систему заземления.

Почему заземление?

Национальный электротехнический кодекс США (NEC) указывает две основные причины для заземления объекта:

• Стабилизируйте напряжение относительно земли во время нормальной работы.
• Ограничьте рост напряжения, вызванный молнией, скачками напряжения в сети или непреднамеренным контактом с линиями высокого напряжения.

Ток всегда найдет путь с наименьшим сопротивлением и вернется к своему источнику, будь то сетевой трансформатор, трансформатор на объекте или генератор.Между тем молния всегда найдет способ добраться до земли.

В случае удара молнии в линии электропередач или в любом месте рядом со зданием заземляющий электрод с низким сопротивлением поможет передать энергию в землю. Системы заземления и соединения соединяют землю возле здания с электрической системой и строительной сталью. При ударе молнии объект будет иметь примерно такой же потенциал. Сохраняя низкий градиент потенциала, ущерб сводится к минимуму.

Если линия среднего напряжения (более 1000 В) входит в контакт с линией низкого напряжения, на близлежащих объектах может возникнуть резкое перенапряжение.Электрод с низким импедансом поможет ограничить повышение напряжения на объекте.

Заземление с низким импедансом также может обеспечить обратный путь для переходных процессов, генерируемых электросетью.

Тестеры заземления и принцип их работы

Существует два типа тестеров сопротивления заземления: трех- и четырехточечные тестеры заземления и зажимные тестеры заземления. Оба типа подают напряжение на электрод и измеряют результирующий ток.

Трехполюсный или четырехполюсный тестер заземления сочетает в себе источник тока и измерение напряжения в «коробке для завтрака» или в упаковке в стиле мультиметра.Они используют несколько кольев и / или зажимов. Тестеры заземления имеют следующие характеристики:

• Испытательный ток переменного тока. Земля плохо проводит постоянный ток.
• Испытательная частота, близкая к промышленной частоте и ее гармоникам, но отличимая от нее. Это предотвращает влияние паразитных токов на измерения импеданса заземления.
• Отдельный источник и измерительные выводы для компенсации длинных проводов, используемых при этом измерении.
• Входная фильтрация, предназначенная для улавливания собственного сигнала и исключения всех остальных.

Бесстоечные измерения

Измерительные клещи для заземления отличаются тем, что они имеют как истоковый трансформатор, так и измерительный трансформатор. Исходный трансформатор подает напряжение на тестируемый контур, а измерительный трансформатор измеряет результирующий ток. Тестер заземления использует расширенную фильтрацию для распознавания собственного сигнала и отсеивания всех остальных.

В качестве примера, клещи заземления Fluke 1630-2 FC могут измерять сопротивление контура заземления для систем с несколькими заземлениями с использованием метода бесстоечного тестирования.Этот метод тестирования исключает опасные и трудоемкие операции по отключению параллельных заземлений, а также процесс поиска подходящих мест для дополнительных заземляющих стержней. Земные наземные испытания также можно проводить в местах, которые не рассматривались: внутри зданий, на опорах электропередач или в любом месте, где нет доступа к почве.

В этом методе испытаний зажим заземления помещается вокруг стержня заземления или соединительного кабеля. Столбы заземления не используются. Известное напряжение индуцируется одной стороной зажимной губки, а ток измеряется другой стороной зажимной губки.Зажим автоматически определяет сопротивление контура заземления на этом стержне заземления. Этот метод особенно полезен для многозаземленных систем, обычно используемых на коммунальных предприятиях, коммерческих объектах или промышленных предприятиях.

Fluke 1630-2 FC работает по принципу, согласно которому в параллельных / многозаземленных системах общее сопротивление всех путей заземления будет чрезвычайно низким по сравнению с любым одиночным путем (тестируемым). Таким образом, полное сопротивление всех сопротивлений параллельного обратного пути фактически равно нулю.Бесстоечное измерение измеряет только сопротивление отдельных заземляющих стержней параллельно системам заземления. Если система заземления не параллельна земле, то вы либо имеете разомкнутую цепь, либо измеряете сопротивление контура заземления.

Безопасность при наземных испытаниях

При подключении всегда используйте изолированные перчатки, защиту для глаз и другие соответствующие средства индивидуальной защиты. Небезопасно предполагать, что заземляющий электрод имеет нулевое напряжение или нулевой ток.Чтобы выполнить базовое испытание заземления (называемое падением потенциала) на электроде, электрод необходимо отсоединить от здания. Новые методы, такие как заземляющие зажимы, позволяют проводить точные испытания с подключенным электродом.

Что такое хорошее значение сопротивления заземления?

Существует неясность в отношении того, что является хорошим заземлением и каким должно быть значение сопротивления заземления. В идеале заземление должно иметь нулевое сопротивление.

Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами.Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.

NEC заявила: «Убедитесь, что полное сопротивление системы относительно земли меньше 25 Ом, указанного в NEC 250.56. В помещениях с чувствительным оборудованием оно должно быть 5,0 Ом или меньше ».

В телекоммуникационной отрасли часто используется номинальное сопротивление 5,0 Ом или меньше для заземления и соединения.

Целью сопротивления заземления является достижение минимально возможного значения сопротивления заземления, которое имеет смысл с экономической и физической точек зрения.

Об авторе: Джит Патель — менеджер по продукции электротехнической продукции в компании Fluke Corp. Он имеет степень бакалавра наук в Университете Вулверхэмптона и работает в компании Fluke последние 20 лет, начиная с должности инженера технической поддержки в г. Соединенное Королевство.

Еще Вспомогательные продукты Текущий выпуск статей
Еще Вспомогательные продукты Архивные статьи

Устранение неисправностей контуров заземления с помощью токоизмерительных клещей |

Обычный способ устранения проблем с контурами заземления в аудиосистемах — прослушивание аудиосигнала на микшере в наушниках.Если в микшере присутствует гудение, выполните следующие действия: Один за другим отключите входы и выходы от микшера и обратите внимание, уменьшится ли гудение. Этот же метод подключения и отключения проводов можно использовать на других компонентах аудио- и видеосистем.

Отсоединение, а затем повторное подсоединение кабелей требует больших усилий. Это привело к тому, что контуры заземления затрудняют поиск и устранение неисправностей в больших системах с большим количеством кабелей.

Я обнаружил, что мультиметр клещевого типа может помочь в устранении проблем с контуром заземления.Шум контура заземления обычно вызывается дополнительным шумовым током, протекающим по экранам и заземляющим проводам кабелей. Этот шумовой ток обычно представляет собой частоту сетевого напряжения (50 Гц / 60 Гц) или его гармоники. Обычно сигнальные кабели не должны пропускать какой-либо (или очень небольшой) ток сетевой частоты, поэтому, измеряя этот вид тока, протекающего по кабелю, можно определить, где протекает шумовой ток. Мультиметр зажимного типа — очень хороший инструмент для проведения измерений, потому что вы можете легко измерить шумовой ток, протекающий по кабелю, без необходимости отсоединять кабель или нарушать сигнал внутри кабеля.Это означает, что вы можете устранять неисправности действующей системы с помощью клещей мультиметра в диапазоне переменного тока.

Провода, по которым протекает значительный ток, являются частью контура заземления. Провода с наибольшим током проталкивают наибольший шумовой ток во всю систему. Поэтому сначала найдите провода, в которых протекает самый высокий или очень высокий ток. Затем вы можете попытаться отключить их и проверить, останавливает ли это шум. Обычно есть один или несколько кабелей, которые вызывают весь или большую часть тока контура заземления в системе.Этот шумовой ток обычно протекает по разным кабелям в системе, вызывая более или менее шумовые проблемы здесь и там по всей системе. Затем реальный источник или источники шума отключаются, и внезапно вся система становится свободной от шума. Когда вы обнаружите источник проблемы, просто добавьте подходящее средство для этого соединения (обычно трансформатор развязки сигналов или подобное устройство).

Зажим на мультиметре позволяет легко измерять ток в кабелях. Просто закрепите измеритель на аудиокабеле и получите показания переменного тока.Если вы хотите, вы можете зажать несколько аудио / видео кабелей внутри зажима и получить показание суммы их шумовых токов (помните, что есть вероятность, что если есть два кабеля с точно таким же шумовым сигналом, но в другом направлении, вы получите нулевое показание) . Крепление глюкометра к нескольким сигнальным кабелям ускоряет процесс поиска и устранения неисправностей при большом количестве кабелей, например, возле аудиомикшера. Если группа кабелей, которую вы измерили с помощью клещей, показывает значительный шумовой ток, измерьте кабели по отдельности, чтобы определить, по какому из них течет наибольший ток.Если в группе кабелей не было значительного тока, продолжите измерение следующей группы кабелей. Помимо аудиокабелей, вы можете проводить измерения с помощью видеокабелей, сетевых кабелей и других сигнальных кабелей.

При выборе мультиметра клещевого типа следует учитывать несколько моментов. Сначала мультиметру необходимо измерить переменный ток зажимом. Вам не нужна возможность измерения постоянного тока, хотя наличие токоизмерительных клещей с возможностью измерения постоянного тока может сделать его более полезным для других приложений (обычно клещи с поддержкой постоянного тока дороже, чем токоизмерительные клещи только переменного тока).Второе, что нужно учитывать, — это разрешение измерителя. Токи контура заземления, которые вы обычно хотите измерить, находятся в диапазоне от нескольких мА до 1 А (в некоторых тяжелых случаях ток может быть значительно больше). Желательно иметь токоизмерительные клещи, способные измерять токи до нескольких мА. К сожалению, многие измерители с таким хорошим разрешением обычно довольно дороги.

Обычно дешевые мультиметры клещевого типа имеют разрешение 10 мА или 100 мА, что означает, что они не могут обнаруживать ничего ниже 10 мА или 100 мА.Мультиметр с разрешением 100 мА практически бесполезен при решении проблем контура заземления, потому что ток контура заземления более 100 мА наблюдается нечасто. Мультиметр с разрешением 10 мА уже полезен для устранения проблем контура заземления, но в большинстве случаев он не раскроет вам все детали. Обычно ток в кабеле от 100 мА до 1 А означает очень серьезную проблему шума в аудио- и видеосистемах, токи в диапазоне 10-100 мА вызывают некоторые проблемы с шумом. Обычно при токе ниже 10 мА значительных проблем с шумом не возникает.

Я успешно использовал токоизмерительные клещи с током 10 мА для устранения проблем с контуром заземления, но при использовании этого мне хотелось бы иметь измеритель, который может показывать даже более низкие токи до 1 мА или меньше. Поэтому, если вы покупаете токоизмерительные клещи, постарайтесь получить как можно более хорошее разрешение за те деньги, которые вы готовы их потратить. При поиске мультиметра для этого приложения фактическая точность измерения (обещанные проценты погрешности измерения) не важна, мы просто проверяем, течет ли ток или нет, и его приблизительную величину (только некоторое приближение к тому, сколько тока достаточно).

На этом рисунке показан самый дешевый из известных мне работающих клещей-клещей, который может измерять токи переменного тока вплоть до нескольких мА. Измеритель имеет разрешение 1 мА в диапазоне измерения 2 А (дисплей начал показывать ток выше 2 мА).
