Как улучшить тягу в дымоходе
Важнейшим параметром работы системы дымохода является тяга. Все знают, что она очень важна для работы печи или котла, но мало кто знает – а что же такое тяга? Этот параметр определяет скорость и объем движения дымовых газов по дымоходу. Она необходима для удаления газов и притока кислорода для поддержания процесса горения. Само явление тяги возникает из-за разной плотности холодного и горячего воздуха. Горячий менее плотен, и соответственно замещается холодным. Так происходит движение горячих потоков снизу-вверх.
Содержание статьи
Эффективность тяги может зависеть от нескольких параметров:
Внутреннее сечение дымохода. Чем меньше его диаметр, тем быстрее скорость выхода горячих газов. Но при достижении определенного минимального размера они начнут попадать вовнутрь помещения. Если же труба слишком большая, то поток холодного воздуха может сформировать так называемую обратную тягу.
- Количество сажи, осевшей на стенках дымохода. Она может существенно снизить полезный диаметр трубы, что приведет к потере скорости тяги.
- Количество поворотов в дымоходе. Каждый поворот или отвод – это дополнительное препятствие для прохождения дыма.
- Герметичность системы. Если в конструкции есть щели, то через них в систему может попадать холодный воздух, образующий холодную завесу и препятствующий прохождению дыма.
- Погодные условия. Низкое атмосферное давление и высокая влажность уменьшают скорость замещения горячего воздуха холодным в отопительном приборе.
Данные факторы являются основными, но не единственными. Чаще всего тяга зависит от правильного расчета конструкции дымохода – оптимальное сечение и количество угловых элементов.
Несоблюдение вышеизложенных условия зачастую и является причиной плохой тяги. Но как можно определить этот показатель без специальных приборов и устройств?
Определение тяги самостоятельно
Если эффективность работы печи (котла) заметно ухудшилась, то есть несколько способов проверить тягу. Можно воспользоваться специальным прибором – анемометром, но в большинстве случаев его приобретение для домашнего пользования неэффективно в экономическом плане. Лучше всего прибегнуть к проверенным народным методам:
- Свеча. Если зажечь свечу, поднести ее к дымоходу и сразу же потушить,- то по направлению движения дыма можно увидеть – есть ли тяга.
- Степень задымленности в помещении.
- Тонкий листок. Степень его отклонения может говорить о наличии тяги.
После того, как проблема была определена, можно приступать к ее решению.
![tyaga](/800/600/https/dearhouse.ru/wp-content/uploads/2014/04/tyaga.jpg)
Способы улучшения тяги
Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступать к реализации одного из них следует сделать ряд профилактических процедур с самой конструкцией дымохода:
- Чистка от сажи (об этом читайте тут). Для этого используют специальный набор, состоящий из ерша, грузила и стального канатика.
Для этого необходимо подняться на крышу и в выходную часть дымохода опустить ерш по всей протяженности трубы. Далее поступательными движениями начать прочищать стенки дымохода. При этом в печь начнут падать пласты сажи, которые потом извлекаются.
- Полная герметизация дымохода. Пользуясь одним из вышеописанных методов необходимо проверить конструкцию на отсутствие щелей или отверстий. Данная проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.
Если после этих мер тяга не улучшилась, то нужно прибегнуть к более радикальным способам.
Регулятор тяги
Этот прибор устанавливается на выходной патрубок дымохода.
После предварительной регулировки он компенсирует давление в трубе с внешним давлением. При этом происходит не только нормализация работы отопительного прибора, но и скорость тяги имеет величину одинаковую, независимо от внешних погодных условий.
Стоит отметить, что регулятор способствует повышению КПД работы всей отопительной системы.
Дефлектор
Данный дополнительный элемент конструкции также ставится на внешнюю часть дымохода.
Его внешний диаметр намного превышает сечение самого дымохода. Это необходимо для возникновения эффекта падения давления при обтекании воздушным потоком препятствия. Т.е. когда конструкция дефлектора обтекается воздушным потоком, внутри его создается область низкого давления, которая способствует возникновению условий для лучшей скорости тяги.
Дымоходный флюгер
![fluger](/800/600/https/dearhouse.ru/wp-content/uploads/2014/04/fluger-200x233.jpg)
В основе его работы лежит принцип дефлектора и вывод дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее воздушное сопротивление и тем самым нормализовать скорость тяги.
Дымовой вентилятор
Один из самых эффективных методов, который заключается в установке специального вентилятора на дымоход.
Внутри этой конструкции расположена вентиляционная система, создающая искусственный воздушный поток в дымоходе. Он создает разряженную воздушную область внутри дымохода, тем самым улучшая условия возникновения хорошей тяги. Но для его установки понадобится подключение электрической линии, что не есть совсем удобно, та как при этом необходимо будет соблюсти все правила техники безопасности.
Как видно из всего вышесказанного, улучшить тягу в дымоходе можно, причем делается это эффективно и быстро. Но для выбора оптимального метода лучше всего воспользоваться советами профессионалов, которые внимательно проанализируют состояние дымохода.
dearhouse.ru
Как усилитель тяги дымохода своими руками — фото и пошаговое видео
Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.
Содержание статьи
Способы измерения
Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.
Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:
- По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.
Клубы дыма — верный признак наличия обратной тяги
- По цвету пламени. Посмотрев на цвет пламени, можно проверить уровень силы тяги. Если пламя внутри топки имеет белый оттенок и потрескивает во время горения, тяга избыточно сильная. Оранжево-красный цвет говорит о недостаточной тяге. Если дымоход спроектировать правильно, пламя имеет ровный золотисто-желтый оттенок.
- С помощью спички. Если зажечь спичку, свечу или другой источник огня и поднести к отопительному прибору, пламя должно отклонится к топке. Если оно остается ровным, можно быть уверенным, что тяги нет. При отклонении пламени в противоположную от топки сторону, присутствует обратная тяга в дымоходе.
Проверка тяги в дымоходе с помощью спички
- С помощью зеркальца. Еще один метод проверить силу тяги внутри дымохода – поднести карманное зеркало к топке. Появление конденсата на его зеркальной поверхности означает, что удаление дыма затруднено.
![Способы проверки тяги](/800/600/https/krovlyakrishi.ru/wp-content/uploads/2016/01/6-18-600x322.jpg)
Способы проверки тяги
![Проверка тяги свечой](/800/600/https/krovlyakrishi.ru/wp-content/uploads/2016/01/4-16-600x219.jpg)
Проверка тяги свечой
Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.
Причины неисправностей
Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:
- Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
- Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
- Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
- Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.
Факторы, влияющие на силу вытяжки
- Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
- Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
- Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер.
Ослабление тяги из-за погодных условий
Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.
Способы усиления тяги
Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:
- Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
- Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.
Нормы высоты дымоходной трубы для обеспечения тяги
- Установка ротационных турбин. Это устройство, устанавливаемое на оголовок дымохода, состоит из одного или нескольких винтов. Под воздействия ветра турбины вращаются и создают разрежение воздуха, для достижения большей разницы между внутренним и наружным давлением. Применение турбин эффективно лишь в ветреную погоду, их рекомендуют использовать, если температура дыма на выходе из дымохода не более 200 градусов.
Ротационные турбины
- Использование специального дефлектора. Специальные модели дефлекторов имеют особую аэродинамическую форму. За счет свойства воздуха понижать давление при эффекте падения во время прохождения препятствия в дефлекторе создается зона разрежённости, стимулирующая дым покидать трубу. Эффективность аэродинамических дефлекторов заметна только в ветряную погоду.
Аэродинамический дефлектор
- Усилитель тяги. Устройство для автоматического регулирования тяги представляет собой колпачок в виде зонтика с термодатчиком, устанавливаемый на трубу дымохода. Термодатчик анализирует температуру выходящих газов и срабатывает самостоятельно. Усилитель тяги сохраняет в дымоходе давление в пределах 10-35 Па, оптимизируя работу отопительного прибора и расход топлива.
- Дымосос. Если эффекта от предыдущих способов нет, на трубы устанавливают дымосос, снабжённый винтом и электромотором. В ветряную погоду винт крутится самостоятельную, если движений воздуха нет, срабатывает электрический мотор и приводит его в движение.
Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.
Видео-инструкция
krovlyakrishi.ru
Как увеличить тягу в дымоходе своими руками выявление дефекта, способы устранения и прочее
Как увеличить тягу
В наше время многие владельцы домов для улучшения тяги активно используют различные технические приспособления. Принудительная вытяжка и отвод в окружающую среду продуктов горения иногда является единственно возможным выходом из этой непростой ситуации.
Принудительная вытяжка возможна при использовании таких устройств, как дефлекторы, дымоходные флюгера, ротационные турбины, вентиляторы для дымохода.
Если при проектировании дымоотводящей системы были допущены ошибки, которые оказывают негативное воздействие на качество тяги, то решить эту проблему поможет установка дефлектора.
Дефлектор представляет собой специальное аэродинамическое устройство, которое устанавливается на оголовок дымоотводной трубы.
Это приспособление улучшает этот параметр за счет принудительного отклонения воздушных масс, при этом вокруг трубы наблюдается значительное снижение давление, благодаря чему и наблюдается его улучшение.
Еще одним устройством, помогающим улучшить тягу в дымоходе, по праву считается ротационная турбина, представляющая собой механическое приспособление. Работа турбины основана на улучшении тяги в трубе за счет силы ветра.
Вне зависимости от интенсивности ветра, лопасти турбины находятся в постоянном движении и вращаются в заданном направлении, формируя при этом зону низкого давления вокруг дымоотводящей конструкции, благодаря чему и наблюдается усиление этого параметра.
Не менее эффективным в вопросе усиления тяги является и дымоходный флюгер. Его конструкционные особенности таковы, что создают оптимальные условия для свободного выхода дыма из просвета трубы.
Установку прибора рекомендуется производить с подветренной стороны, что будет способствовать повышению его функциональных характеристик и усилению тяги. Эти устройства дают возможность значительно снизить влияние потоков воздуха на работу дымоходной конструкции и полностью исключают возможность задувания очага сильными порывами ветра.
Вентилятор для дымоходного канала представляет собой не что иное, как электромотор, оснащенный вентилятором, это позволяет организовать принудительную вытяжку дыма из трубы. Существенным недостатком этих устройств является то, что они требуют обустройства отдельной линии электропитания.
Теперь вы точно знаете, как улучшить тягу в дымоходе. И если ваш дымоход не идеален, то совсем необязательно выполнять его демонтаж и тратиться на повторную установку. Достаточно просто улучшить его работу при помощи любого из вышеперечисленных устройств.
Монтаж дымника на кровле
Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.
Нормы по ГОСТу
Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:
- любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
- на пологой кровле устье трубы полагается размещать выше ограждений;Вокруг устья трубы должно быть свободное пространство
- на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
- дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
- корпус устройства должен хорошо обдуваться независимо от направления ветра;
- вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
- монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.
Необходимые инструменты
Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:
- электрическая дрель;
- рожковые ключи;
- резьбовые шпильки;
- гайки;
- хомуты;
- две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).
Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.
Крепление дефлектора
Дымник соединяют с трубой, выполняя определённые задачи:
- На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
- В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
- В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
- С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.
В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком
Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.
В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.
Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.
Швабровка печи
Печи обычно штукатурят для придания ей более нарядного вида в том случае, когда при ее кладке используют старый разномастный (она выглядит пестрой) или неприглядный (с мелкими сколами и грубо сделанный) кирпич. Трудность заключается в том, что для выполнения штукатурных работ нужен определенный навык, поэтому, если вы не умеете штукатурить, в таком случае печь можно зашвабровать. Швабровку выполняют по ровной кирпичной кладке до просушки печи. Обычно после кладки всю печь очищают от прилипшей глины лезвием мастерка. В раствор, применявшийся для кладки печи, нужно добавить немного песка и сделать его немного пожиже.
Далее нужно взять старую тряпку, впитывающую в себя воду, сложить ее вчетверо квадратом размером до 12×12 см (точность здесь не нужна). Кстати, под руками должно быть ведро с раствором и ведро с водой. Рукой взять горсть раствора и ладонью смазать стену очень тонким слоем. Раствор быстро подсохнет. Опустив тряпку в ведро с водой и слегка отжав, заглаживают ею нанесенный раствор. Поверхность получается не такой ровной, как после штукатурки, но для бани или другого места, думаю, сгодится. Размазывать раствор по стенке можно и влажной квадратной тряпкой. В первую очередь замазывают неровности у кирпича. В этих местах следует наносить более густой раствор. После подсыхания раствора тряпку промывают и наискось или кругами проводят мокрой тряпкой по стенке, чтобы поверхность стала гладкой. Запачканную тряпку опять промывают и продолжают далее то же самое. Это и есть швабровка.
Углы печи швабруют так. Раствор наносят на тряпку, сложенную треугольником, ею захватывают угол и сразу с двух сторон выравнивают раствором, проводя тряпкой вверх-вниз. Угол получается полукруглой формы. От такой тонкой отделки улучшается теплоотдача.
Можно швабровку выполнять с помощью полутерка, как при штукатурке. Жидкий раствор накладывают на полутерок и прижимают низ полутерка к стенке в наклонном положении. Полутерок, как при штукатурке, сдвигая влево и вправо, поднимают, прижимая к стенке, вверх и сползающим вниз раствором ровняют поверхность стенки. С каждым подъемом полутерка вверх раствора становится все меньше, а значит, придется верх полутерка прижимать сильнее к стенке. Опытный мастер раствор на полутерке разровняет за несколько секунд: чем быстрее, тем будет ровнее отделка. Когда раствор затвердеет, а он быстро твердеет, берут ведро с водой и тряпку-швабру (вместо полутерка), которой продолжают швабровку. Чем чаще вы будете смачивать тряпку, тем быстрее и качественнее будет выполнена швабровка.
Напуски можно швабровать так. На сырую тряпку кладут раствор и, прижав к кладке, растирают как с полутерка.
Пункт 8 сборка
Если вы купили керамический дымоход типа schiedel, то беспокоиться не о чем. Проблемы могут возникнуть с компоновкой деталей дымохода из нержавейки. Если вы приобретаете готовый продукт у серьезного производителя, то там тоже проблем не должно возникнуть, начиная от нижнего тройника, дымоход собирается последовательно и без проблем. Но в случае покупки более дешевых вариантов на рынке, возможны неприятные сюрпризы. Дело в том, что используются две методики сборки – «по дыму» и «по конденсату», и от этого зависит порядок вставки труб одна в другую. Здесь нужно запомнить простое правило: никакая сборка «по дыму» недопустима, если у вас одинарный дымоход, т.е. не сэндвич.
Дымоход должен собираться только «по конденсату»! Это значит, что верхняя труба должна вставляться в нижнюю, а не насаживаться на неё. Иначе конденсат будет вытекать по наружным стенкам. Особые сложности возникают при устройстве двухслойного дымохода. В этом случае у нас две трубы, между которыми — слой утеплителя. В этом случае внутренний дымоход монтируется строго по конденсату. А вот наружную трубу монтируют как раз наоборот, методом «по дыму», то есть верхняя труба уже не вставляется в нижнюю, а насаживается на неё.
Объясняется это просто — внутри конструкция не должна допускать попадание конденсата в слой утеплителя, и он должен беспрепятственно стекать вниз, а снаружи точно также не должны попадать в утеплитель атмосферные осадки. Поэтому при покупке двухслойного дымохода требуйте у продавца, чтобы он сразу показал, каким образом он будет собираться внутри и снаружи. Чтобы не путаться, начинать сборку нужно всегда с тройника. При этом метод сборки переходного горизонтального участка от котла в дымоход никакого значения не имеет.
Еще один важный нюанс — над трубой для отведения дыма не должно быть никаких зонтиков. Ствол должен промываться атмосферными осадками. Это полезно для его очищения от сажи и конденсата. Это технические требования, и если вы посмотрите на промышленные трубы, то ни на одной из них не увидите никаких зонтиков
Исходя из этого, опять возвращаемся к важности конденсатосборника, который играет еще и роль отвода атмосферных осадков из трубы
Если при строительстве дымохода будут предусмотрены и соблюдены все 8 перечисленных пунктов, вы можете быть уверены, что ваша система отведения дыма будет прекрасно справляться со своей задачей. А чтобы не мучиться, просто доверьте это дело профессионалам.
Типы дымоходов
Дымоход — непременная часть любой печи: русской, голландки, контрамарки, буржуйки или газового котла. Дымоход выводит из помещения смесь газов, полученных в результате горения, и обеспечивает полное сгорание топлива.
Правильная конструкция дымохода, подходящая для конкретного отопительного устройства, помогает ему выполнять определённые функции. Рассмотрим типы дымоходов для разных теплогенераторов:
- дымоход для газового котла. Такой котёл использует энергию горения газа — он греет воду для системы парового отопления и (или) горячего водоснабжения дома. Функции прямого обогрева помещения у него нет, поэтому дымоход для него делается прямоточный;
- дымоход для печи. Это сооружение гораздо более сложное. В печи могут гореть уголь или дрова, а может — и газ. За счёт своей конструкции печь греет помещение, раскалённый воздух выходит из топки и проходит через многочисленные ходы в теле печи, поэтому сам дымоход должен обладать повышенной тягой. При этом надо предусмотреть места для очистки дымового канала от сажи, а также заслонки, регулирующие тягу;
- дымоход для камина. Камин, как правило, топится дровами. Его дымоход одновременно и более простой, и более сложный. Единственный его изгиб находится на границе с телом камина — это так называемый зубец, полка для оседания сажи. Дальше дымоход абсолютно прямой. Его сечение впрямую зависит от размера портала камина и рассчитывается по таблице, а оголовок должен находиться выше конька кровли. Только тогда камин будет хорошо «тянуть» и греть помещение.

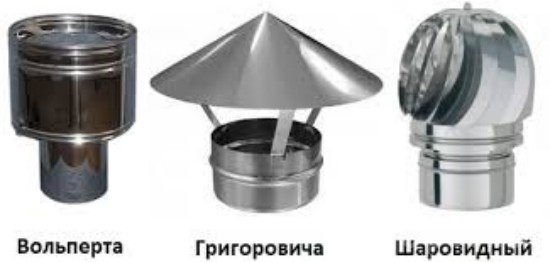

Принцип действия дефлекторов
Принцип действия дефлекторов
Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.
Дефлекторы
Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.
Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.
Декоративные дефлекторы
Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.
Расположение дымохода
Есть два варианта расположения дымохода — изнутри здания и снаружи, и у каждого свои достоинства и недостатки. В первом случае устраивают проходные узлы сквозь перекрытия и крышу. Обеспечить при этом пожарную безопасность и гидроизоляцию способны только квалифицированные мастера. Кроме того, придётся покупать специальные модули и дополнительные материалы.
Внутренний дымоход занимает в помещении место, и его не всегда просто замаскировать или обыграть в интерьере. Но зато, если сделать первые метры дымохода одноконтурными (односменными!, можно для обогрева дома использовать тепло дымовых газов. Выводя трубу на улицу сквозь стену того этажа, где находится отопительный прибор, вы заметно упрощаете монтаж, повышаете пожарную безопасность и можете не опасаться протечек конденсата в жилые помещения, однако теряете часть тепла и вынуждены лучше утеплять дымоход (иначе не добиться хорошей тяги и, кроме того, будет выпадать слишком много конденсата).
Для наружного дымохода лучше всего подойдут модули с внешним контуром из нержавеющей стали. Чаще всего трубу опирают на консольную площадку и крепят к стене с помощью кронштейнов, шаг которых зависит от массы дымохода, но в любом случае не должен превышать 2 м. Дымоход из бетонных модулей также можно установить снаружи, но для него потребуется прочное основание, жёстко связанное с фундаментом дома.
Виды дымоотводов
При выборе печной системы следует учитывать материал, из которого построен дом: дерево или кирпич. Деревянный особняк быстрее подвергается горению и менее надежен в плане пожаробезопасности по сравнению с кирпичным домом
При установке трубы очень важно правильно рассчитать, чтобы продукты горения вытягивались из помещения без вреда здоровью
При монтаже трубы необходимо правильно установить тягу, которая и обеспечивает безопасный отвод угарного газа. Оптимальная высота трубы- не менее пяти метров.
При установке отопительных приборов следует сделать правильный расчет дымохода:
- Выбрать соответствующий материал
- Рассчитать высоту дымохода
- Рассчитать сечение дымохода
- Рассчитать диаметр дымохода
Необходимо учесть топливо, которым будет отапливаться нагревательный прибор. В зависимости от него следует подобрать правильный материал для трубы:
- Кирпичный
- Асбоцементный
- Шамот
- Железный
- Керамический
Эксплуатационные свойства кирпичного канала невелики. Срок службы составляет не более семи лет, еще и уровень безопасности подводит. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для герметизации.
Асбоцементная труба очень дешевая, но не экологичная. При нагревании она источает канцерогенные вещества. Самым надежным, но и дорогим материалом для трубы является шамот. Он отвечает всем требованиям пожаробезопасности, надежен и практичен. Срок службы шамота довольно велик.
Смотрим видео виды систем дымоотвода:
Стальной дымоотвод самый долговечный из всех благодаря модульному строению. Вы всегда можете заменить испорченный участок трубы новым. Канал из стали пластичен, и из него можно создавать любое количество колен. Стальная конструкция поворачивается и гнется в любую сторону. Это универсальный материал для каминов и печей любой модификации.
Дымоотвод из керамического материала устанавливают в помещениях с большим пространством. Самым популярным считается дымопровод, совмещенный с двумя ходами. Выглядит он как труба с двумя дымоходными каналами.
Причины плохой тяги
Существует огромное количество причин, вызывающих нарушения тяги, однако, хуже всего если ситуация возникла в результате ошибочной проектировки дымохода (например, неправильно подобрано сечение трубы или неверно рассчитана её высота).
В таком случае увеличить движение воздуха в дымоходе можно только при помощи радикальных методов, то есть, проще говоря, требуется полная перестройка дымохода. Для этого необходимо обратиться за помощью к профессиональному печнику или сделать всё самостоятельно, своими руками.
По факту, к неправильной работе дымохода может привести любое, даже самое маленькое отклонение от установленных нормативов, касающихся как самого проектирования, так и монтажа.
Одна из самых распространённых причин — сажа, которая образуется в процессе сжигания дров. Частицы продуктов горения склеиваются между собой и оседают на стенках дымохода, что впоследствии приводит к уменьшению его диаметра. В результате движение воздуха в дымоходе затрудняется. Поэтому дымоход необходимо регулярно чистить.
Нарушение вентиляции. Наихудшим проявлением плохой работы дымохода является обратная тяга. В этом случае образующийся в результате сгорания топлива дым выходит не через трубу, как это должно быть, а прямо из топочной камеры проникает в помещение.
Внешние факторы
Если никак не удаётся установить причину затруднённого выхода дыма, стоит обратить внимание на атмосферные явления. Например, вызвать нарушение тяги может сильный ветер или высокое атмосферное давление.
В некоторых случаях обратная тяга возникает только на короткий промежуток времени (1–2 дня). Происходит это в основном во время топки печи в прохладную погоду либо после продолжительного простоя топочного прибора. Объясняется это тем, что в печи уже накопился холодный воздух, который начинает препятствовать возникновению движения в дымоходе и в помещение проникает дым.
При периодическом возникновении подобных проблем необходимо точно установить причину и устранить её. Помимо этого, рекомендуется воспользоваться специальным устройством (стабилизатором тяги для дымохода) в целях организации вторичной подачи воздуха для оптимальной силы его движения по выводящей трубе.
Стабилизатор снабжён специальным клапаном, который способен предотвратить появление слишком высокого давления в случае нештатных ситуаций. Для изгнания холодного воздуха можно использовать обычную бумагу.
Для этого необходимо сжечь в печи 2–3 листочка, и тёплый воздух, поднимаясь по дымоходу, вытолкнет холод. После проведения этих нехитрых манипуляций можно растапливать печь. Чтобы обратная тяга не доставляла вам лишних хлопот, необходимо вовремя прочищать выводящую трубу.
Керамический дымоход
Керамические дымоходы сегодня завоёвывают популярность, так как: прочен, безопасен, экологичен. Они взяли всё лучшее от кирпичных и стальных систем. Основной минус — высокая цена комплектующих.
Состав комплекта
Монтаж дымохода из керамики простой, и его легко сделать своими руками. Ведь он монтируется из готовых частей, они соединяются при использовании специального состава, самим изготовить которые не получится.
Комплект состоит из:
- основания имеющего отвод для конденсата;
- элемента для соединения с патрубком;
- ревизионной ячейки с дверкой;
- облегчённого блока для отделки снаружи;
- набора для обработки надкровельного участка;
- изделия для изоляции, имеющего негорючие свойства;
- пастообразного клея.
Кроме того, потребуются крепежи, облицовочный огнестойкий материал, штукатурка, натуральный камень, керамическая плитка.
Правило сборки
По технологии и нормативам, дымоход следует располагать не дальше 2 метров от генератора, а вот от стен и перекрытий по возможности подальше.
Процесс установки требует соблюдения ряда правил:
- наличие фундамента, который покрыт огнезащитным средством;
- установку необходимо делать снизу, с цокольной части, и передвигаться к кровле;
- фиксировать сегменты следует специальным клеевым составом, он продаётся в наборе;
- труба должна иметь диаметр больше, чем у патрубка, присоединённого к теплогенератору;
- в качестве теплоизоляционного материала использовать минеральную вату и штукатурку;
- участок, где соединяется труба и кровля, следует оборудовать фартуком из металла;
- при горючести кровельного материала, нужно смонтировать искрогаситель.
Если дымоходный контур тянется на протяжении 4 метров без крепления, то требуется его армирование, при использовании железных прутьев, для которых имеются специальные отверстия.
Способ монтажа
Все предназначенные детали для дымохода из керамики в своём составе содержат шамот, он помогает противостоять высоким температурам, и значительно увеличивает срок эксплуатации.
Низ дымохода — основание, имеет отверстие для выхода конденсата, который выделяется при выведении продуктов горения. Жидкость скапливается, и выходит в канализацию, оборудованную заранее.
На основание устанавливается тройник, оснащённый ревизионным отверстием, через которое проводится осмотр и чистка системы отопления. При протапливании печи его необходимо закрывать дверкой. Все остальные элементы монтируются в соответствии с инструкцией производителя, и поэтому произвести сборку не составит труда.
Подготовка и нанесение клея
Для герметичности стыков элементов применяется специальный клей, имеющий кислотостойкие свойства. Состав можно приготовить самостоятельно, на основе сухого порошка.
Берётся 7 частей сухого концентрата и 1 часть воды. Температура при замешивании должна быть комнатная, консистенция получается густой.
Сразу состав кажется сухим, но пройдёт 7 — 8 минут, и он станет пастообразным. Использовать его нужно в течение 30 минут, потом он утрачивает свои свойства. Наносится на места стыковки, которые нужно перед этим смочить. Остатки клея следует удалить, снаружи — для придания эстетичного вида, изнутри — чтоб не собиралась сажа.
Если хотите произвести декоративную отделку дымохода, то следует оставлять свободный доступ к смотровому окну.
Виды дымоходов и их особенности
Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.
Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.
Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.
Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.
Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.
По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.
Как улучшить тягу в дымоходе
Важнейшей характеристикой бытовых дымоходов, заметно влияющей на величину развиваемой в них тяги, является величина поперечного сечения канала. С уменьшением диаметра трубы тяга заметно снижается и при определённой (критической) величине сечения продукты сгорания перестанут уходить наружу, а начнут скапливаться в дымоходе и проникать обратно в помещение.
С другой стороны завышенное сечение приводит к тому, что в трубу беспрепятственно начнёт поступать холодный воздух, затрудняющий выход в атмосферу продуктов сгорания. Таким образом, решение вопроса следует начинать именно с правильного подбора диаметрального размера.
Причины снижения тяги
Кроме того, величина тяги может зависеть от следующих факторов:
- состояние стенок трубы дымохода (сильно загрязнённые стенки заметно ухудшают условия продвижения дыма по трубе),
- низкое атмосферное давление,
- высокий уровень влажности,
- сильные порывы ветра,
- низкое давление внутри помещения.
Опытные дачники давно заметили, что при низком атмосферном давлении или в дождливую погоду тяга несколько снижается и становится несравнимой с её величиной в ясную погоду (в морозный день, например). Объясняется это тем, что в дымовой трубе после долгого перерыва в работе может накапливаться влажный воздух.
Избежать накопления влажности вы сможете, если в периоды вашего отсутствия в доме будете держать заслонку чуть приоткрытой.
Причиной плохой тяги в трубах дымохода может оказаться и низкое давление воздуха в самом доме. При этом достаточно немного приоткрыть комнатную форточку, чтобы устранить эту причину. Иногда давление внутри строения может понизиться из-за работы в нём вентиляционной системы или вытяжки, в подобной ситуации желательно отключать их на время розжига печи или камина.
Технические средства
Вопрос улучшения тяги в дымоходе может быть решён путём использования в нём следующих технических средств:
- дефлектор,
- турбина ротационная,
- флюгер дымоходный,
- вентилятор дымовой («дымосос»).
Если при конструировании вашего дымохода был допущен просчёт, вследствие которого его сечение имеет недостаточную величину, то вы можете попытаться исправить положение путём установки специального устройства – дефлектора.
Это аэродинамическое устройство монтируется прямо над дымоходом и позволяет увеличить тягу в нём за счёт принудительного отклонения воздушных потоков (при этом используется эффект снижения давления в зоне обтекании препятствия воздушными массами).
Ротационные турбины монтируются над оголовком дымоходной трубы и представляют собой механическое устройство, использующее силу ветра для поднятия тяги в канале. Независимо от направления движения воздушных потоков (ветра) насадка турбины всегда вращается в заданном направлении, создавая при этом хорошее разрежение и увеличивая, таким образом, тягу в трубе.
Особенности конструкции ветрозащитного дымоходного флюгера обеспечивают условия для свободного выхода дыма с подветренной стороны трубы, что также увеличивает тягу в дымовом канале. Флюгер всегда обращён против ветра и закрывает выходное отверстие дымохода от воздушных потоков. Дым беспрепятственно выходит с подветренной стороны устройства, а обтекающие его потоки создают необходимое для усиления тяги разряжение.
Ремонт плоских крыш
Флюгеры дымовые позволяют снизить влияние потоков воздуха на работу системы, стабилизируют тягу и исключают возможность её «опрокидывания» при сильных порывах ветра.
Дымовой вентилятор или «дымосос» представляет собой обыкновенный электромотор с вентилятором, с помощью которого организуется принудительная вытяжка дыма из канала, приводящая к усилению тяги. Такие устройства требуют для своей работы подводки отдельной линии электропитания 220 Вольт.
Как улучшить тягу в дымоходе Советы по улучшению тяги в дымоходе. Как правильно улучшить тягу дымохода своими руками.
Изготовление в кровле отверстия для трубы
Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика
Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.
Изготовление отверстия для трубы в кровле
Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.
Вконтакте
Одноклассники
aqueo.ru
Обратная тяга в дымоходе: причины и способы устранения
Камин в собственном доме – мечта любого романтика. Кто из нас не стремился зимним вечером оказаться в уютном кресле у собственного камелька, чтобы блаженно впитывать всем телом тепло, распространяемое живым огнем.
Вот только дым, заполняющий помещение и не желающий идти в дымоход, в эту идиллическую картину никак не вписывается. Обратная тяга в дымоходе – так называется это неприятное явление. Почему она возникает и как с нею бороться? Информацию об этом мы собрали для вас и предоставили в этой статье.
Также уделили внимание способам проверки тяги в дымоходе и детально рассмотрели лучшие варианты решения проблемы с тягой.
Содержание статьи:
Что такое обратная тяга?
Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.
Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.
Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.
![Как формируется обратная тяга в дымоходе Визуальное проявление обратной тяги](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-01.jpg)
![Как формируется обратная тяга в дымоходе Визуальное проявление обратной тяги](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-01.jpg)
Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев
Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.
Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.
Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.
Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.
Причины возникновения обратной тяги
Существует несколько причин для возникновения обратной тяги. Основной из них можно считать допущенные ошибки в процессе . Возможно, при её сооружении были нарушены правила применения строительных материалов.
Проблема такого рода вообще не возникнет, если конструировать дымоход с соблюдением существующих стандартов: поворот нужно делать на 90°, а отвод располагать под углом в 45°. Особое внимание следует уделять форме сечения дымохода.
Самой подходящей формой является круг. Если в конструкции будут присутствовать углы, могут возникать завихрения, препятствующие отведению газов.
![Как путем прочистки улучшить тягу в дымоходе Засорение дымохода](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-02.jpg)
![Как путем прочистки улучшить тягу в дымоходе Засорение дымохода](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-02.jpg)
Профессия трубочиста, как видите, ещё не утратила своей актуальности, а, с увеличением числа частных коттеджей, даже стала ещё более востребованной
Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл нагревается довольно быстро, но так же стремительно он и остывает. А холодный воздух, как известно, опускается вниз.
К часто встречающимся можно отнести следующие причины, почему нет тяги в вашем дымоходе:
- Непроходимость дымохода. Очень может быть, что он попросту засорен мусором или закопчен в результате длительной эксплуатации. Быстрое закопчение может происходить и в том случае, если дымоход составлен из труб разного диаметра. Делать этого ни в коем случае нельзя.
- Ошибки в расчете. Неправильно рассчитанное поперечное сечение прохода для дыма. Довольно часто при проектировании конструкции неспециалистами возникают диспропорции в размерах элементов устройства: топочной камеры и дымохода. Мощная печь, например, может производить больший объём продуктов сгорания, чем узкий дымоход способен вывести. Поэтому нужно внимательно выполнять .
- Ошибки проектирования. Высота системы отведения дыма недостаточна для её эффективной работы. Малая протяженность дымоходной трубы может стать причиной недостаточной разницы в давлении. Оптимальная высота трубы дымохода составляет пять – семь метров.
- Сужение дымовых каналов. В путях отведения дыма есть узкие и горизонтально направленные участки. В таких местах сажа накапливается особенно активно, что мешает свободному перемещению дыма.
- Ветровой подпор. Дымоход расположен в области «ветрового подпора». Причиной подпора может стать, например, высокое строение, расположенное рядом с дымоходом.
- Неправильно организованная вентиляция помещения. Отсутствие вентиляции или неграмотное ее устройство приводит к отсутствию нужного объёма приточного воздуха. Поэтому важно уделить особое внимание в частном доме.
Если конек кровли расположен выше уровня дымохода, то опрокидывание тяги может происходить при возникновении сильного ветра.
Галерея изображений
Фото из
Обратная тяга — значимый показатель нарушения работы не только системы дымоудаления, но и непосредственно связанного с ней отопительного агрегата
Появление обратной тяги может указывать на формирование наростов сажи внутри дымового канала, которые способны возгораться
Основная опасность связана с поступлением в помещение угарного газа, угрожающего серьезными отравлениями домочадцам
Для того чтобы отвод дымообразных продуктов горения производился регулярно и правильно, необходимо в процессе сооружения трубы соблюдать требования строительных нормативов
Перед сооружением дымовой трубы необходимо сделать проект и выбрать нормативное сечение дымового канала. Он должен обеспечивать полноценный вывод токсичных веществ за пределы дома
Высоту дымового канала определяют в соответствии с расстоянием от нее до конькового хребта скатной крыши. Обратная тяга неизбежна, если оно меньше 1,5, а труба ниже конька
Если из-за наростов сажи сильно сужен дымовой канал, отвод будет замедлен. В итоге тяга может упасть совсем
Расположение дымовой трубы следует планировать так, чтобы она не оказалась в зоне ветрового подпора. Его могут создать большие деревья, высокие здания рядом, конструктивные элементы самого дома
Катастрофические последствия обратной тяги
Возгорание осадка на стенках дымохода
Поступление в помещение угарного газа
Сооруженная по правилам дымовая труба
Слишком узкий дымовой канал
Недостаточная высота дымовой трубы
Заросший сажей дымовой канал
Дымоход в зоне ветрового подпора
Атмосферные показатели тоже не стоит исключать из числа причин образования обратной тяги. Высокая влажность внешнего воздуха, а так же сильные порывы ветра могут стать причиной образования обратного движения дыма.
То же явлением можно наблюдать и в том случае, когда дома воздух холоднее, чем на улице. Из-за разницы в давлении может возникать сильный запах гари.
Чтобы не допустить отравления, следует хорошо проветрить помещение. Одновременно оно хотя бы немного прогреется. Нарушить тягу способен и ветер, образующий завихрения воздушных потоков на крыше. Такому явлению способствует неправильное направление оголовка относительно конька крыши.
![Расположение дымового канала в бане Монтаж отопления в бане](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-03.jpg)
![Расположение дымового канала в бане Монтаж отопления в бане](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-03.jpg)
При строительстве бани нужно так расположить топку, чтобы дымоход находился внутри помещения, потому что, если расположить его снаружи, в трубе будет образовываться конденсат
Место монтажа дымохода тоже имеет значение. Например, если речь идёт об отоплении бани, эту часть конструкции можно расположить во внутренней части постройки.
Такое решение позволит лучше прогревать помещение, обеспечивая даже в сильные морозы приличную тягу. Если же трубу разместить вдоль наружной стены, обогрев займет больше времени, а в самой трубе может образоваться конденсат.
Способы проверки тяги в дымоходе
Факт присутствия обратной тяги можно выявить ещё на ранней стадии возникновения проблемы, до того, как дым станет заполнять ваш дом.
Начнем с народных способов. Можно оторвать кусок туалетной бумаги и поднести его к отопительному прибору. Туалетная бумага – достаточно тонкий материал, чтобы хорошо реагировать на движение воздуха. Посмотрите, в какую сторону отклоняется листок. Если он колеблется в сторону помещения, то присутствует обратная тяга.
![Проверка на обратную тягу в дымоходе Проверка тяги](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-04.jpg)
![Проверка на обратную тягу в дымоходе Проверка тяги](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-04.jpg)
Проверять тягу можно разными народными способами, в том числе и с помощью свечки: направление пламени свечи подскажет вам и вектор тяги
Точно такой же эксперимент можно произвести при помощи сигаретного дыма. Выглядит это ещё нагляднее. Сигаретный дым безошибочно укажет вам направление тяги.
Качество тяги можно определить и понаблюдав за пламенем в системе отопления. Белое пламя и гул в дымоходе говорит о слишком сильной тяге, что тоже не хорошо, так как приводит к перерасходу топлива. Хороший результат работы выглядит так: пламя имеет золотисто-желтый цвет, горение происходит стабильно и равномерно.
![Прибор для определения силы ветра Ветрометр](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-05.jpg)
![Прибор для определения силы ветра Ветрометр](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-05.jpg)
Анемометр (ветрометр) – это популярный прибор, которым пользуются специалисты, которые в силу своей профессии проверяют тягу функционирующего дымохода
Для проверки научными методами нам необходимо вооружиться аппаратурой. Наиболее доступным для рядовых пользователей прибором является анемометр (ветрометр). Внешний вид прибора, его разновидности представлены в видеоролике, который размещен в финальной части этой статьи.
Галерея изображений
Фото из
Нормальная работа печи и дымового канала
Закопченная топка — показатель нарушения тяги
Темно-красное пламя во время горения
Дефлектор против падения тяги
Варианты решения проблемы с тягой
Как выяснилось, причины для возникновения обратной тяги могут быть разными. Поэтому стандартных решений не существует. Нужно искать вариант, соответствующий проблеме в каждом отдельном случае.
Если выводящие пути заблокированы мусором или сажей, то потребуется . Если же пути неправильно спроектированы, конструкцию придется полностью демонтировать и собирать заново.
Если дефект заключается в медленной эвакуации продуктов горения, есть несколько способов, как улучшить прямую тягу в дымоходе. Существуют устройства, помогающие активизировать этот процесс.
Вариант #1 – дефлектор и его разновидности
В решении проблемы, как дополнительно увеличить тягу дымохода, может помочь дефлектор. Он устанавливается на верхнюю часть дымохода. Это устройство «подсасывает» дым, находящийся в шахте дымохода, используя для достижения этой цели силу ветра.
![Как улучшить тягу в дымоходе с помощью дефлектора Дефлекторы](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-06.jpg)
![Как улучшить тягу в дымоходе с помощью дефлектора Дефлекторы](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-06.jpg)
Дефлекторы – это целый ряд устройств, имеющих единое функциональное предназначение: улучшение тяги, предотвращение обратного движения продуктов горения топлива
На дефлектор возлагается сразу несколько функций:
- защита шахтного канала от внешнего засорения и атмосферных осадков;
- усиление тяги в дымоходе;
- гашение искр, возникающих при неполном сгорании топлива.
Работа этого приспособления основана на законах физики. Когда газ перемещается по сужающейся трубе, его поток ускоряется. При этом давление, которое он оказывает на стенки шахты, уменьшается. Возникает зона разряжения.
Дефлектор, установленный на дымоход, создаёт эту зону разряжения, когда воздух проходит внутри сужающегося канала в его конструкции. Газы устремляются в разряженную зону, находящуюся в устье дымохода, и, с помощью тяги, усиленной ветром, выводятся из трубы.
![Модификация дефлектора для улучшения тяги в дымоходе Дефлектор Григоровича](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-07.jpg)
![Модификация дефлектора для улучшения тяги в дымоходе Дефлектор Григоровича](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-07.jpg)
Материалом для изготовления наиболее востребованных дефлекторов являются алюминий, нержавеющая сталь и оцинковка, хотя встречаются и дорогостоящие изделия из меди, хорошо противостоящей коррозии
Даже самые простые дефлекторы способны повысить эффективность отвода дыма на 20%. Наличие такого устройства создаёт огромные преимущества для отопительной системы, поскольку содействует полному сгоранию топлива и лучшей теплоотдаче. Поэтому оно пользуется заслуженной популярностью и спросом.
Обычно в состав дефлектора входят два цилиндра – верхний и нижний, а также патрубок, соединенный с нижним цилиндром, защитный колпак и кронштейны, предназначенные для фиксации деталей.
Верхний цилиндр не является обязательным элементом устройства. Модель без него состоит из следующих элементов:
- нижний цилиндр, монтирующийся на выводящую дым трубу;
- диффузор – элемент, рассекающий потоки воздуха;
- два колпака – прямой и обратный.
Самые дорогие дефлекторы производят из меди. А вообще-то для их создания используют керамику и пластик, нержавейку, алюминий и оцинковку. Алюминиевые и стальные изделия считаются наиболее популярными.
Несмотря на общность функций, дефлекторы бывают очень разными. Они отличаются не только своим внешним видом, но и устройством, а также чувствительностью к воздушным потокам.
![Принцип действия турбинного дефлектора для дымохода Сложный дефлектор](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-08.jpg)
![Принцип действия турбинного дефлектора для дымохода Сложный дефлектор](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-08.jpg)
Сложный в изготовлении, но очень привлекательный шаровидный дефлектор смотрится весьма футуристично, хотя и является замечательным функциональным устройством
Классическими считают следующие модели дефлекторов:
- тарельчатый;
- вентиляционный ЦАГИ;
- устройство Григоровича;
- Н-образный;
- шарообразный «Волпер».
Кроме всеми признанной классики есть и относительно новые модели, отличающиеся необычными конструктивными решениями. Это вращающаяся модель и изделие «флюгер». В основе их работы лежат всё те же законы физики, о которых уже говорилось выше.
Не хотите тратиться на покупку дефлектора? И не нужно – его вполне под силу изготовить своими руками, используя подручные материалы. А как это правильно сделать мы .
Вариант #2 – специальная заслонка-шибер
При возникновении проблем с печкой, следует проверить положение шибера. Шибер – это заслонка, которая предназначена для регулировки тяги. Устанавливают его обычно на неутепленном первом метре трубы дымохода. Эта заслонка позволяет делать работу отопительного оборудования максимально эффективным.
У этого приспособления несколько функций:
- после прогорания топлива с его помощью перекрывают трубу, что позволяет на длительный срок сохранить тепло;
- в качестве регулятора тяги шибер используется для изменения сечения дымохода: при избыточной тяге, например, дымовой канал можно сузить;
- при его участии можно контролировать качество сгорания топлива.
Материалом для изготовления шибера служит, как правило, нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия с него легко удаляется сажа.
Температура, которую способна выдержать такая задвижка, не превышает 900 °C. Она достаточно прочная и обладает невысоким коэффициентом термического расширения.
![Заслонка для дымохода - шибер Выдвижной шибер](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-10.jpg)
![Заслонка для дымохода - шибер Выдвижной шибер](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-10.jpg)
Выдвижная заслонка не должна полностью перекрывать створ дымохода: 85% – это тот показатель, который обеспечивает нормы безопасности при эксплуатации отопительных приборов
Шибер представлен двумя моделями:
- горизонтальная выдвижная пластина, которую чаще всего применяют в кирпичных дымоходах;
- поворотный шибер или дроссельная заслонка.
Дроссельной заслонкой называют всё ту же пластину, которая закреплена на вращающейся оси, помещенной внутрь дымовой трубы или патрубка.
![Поворотный шибер для обустройства дымохода Поворотный шибер](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-09.jpg)
![Поворотный шибер для обустройства дымохода Поворотный шибер](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-09.jpg)
Контуры пластины поворотного шибера повторяют сечение дымохода, что позволяет ей почти полностью перекрывать трубу, когда отопительный прибор не работает
В виду простоты конструкции несложно своими руками. Такая самоделка в эксплуатации будет ничем не хуже покупного изделия.
Вариант #3 – стабилизатор работы дымохода
Изделие с таким говорящим именем иначе называют прерывателем. Это механизм, который автоматически и дозировано подаёт в дымоход воздух, позволяя оптимизировать работу системы отопления, не привлекая к ней человека. Чтобы не создавалось избыточное давление, прерыватель оснащен предохранительной заслонкой.
Для производства стабилизатора тяги дымохода применяют нержавеющую сталь. Максимальная температура, которую может выдержать это устройство, составляет 500 °C.
![Устройство стабилизатора тяги в дымоходе Стабилизатор тяги в печном дымоходе](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-11.jpg)
![Устройство стабилизатора тяги в дымоходе Стабилизатор тяги в печном дымоходе](/800/600/https/cdn.sovet-ingenera.com/wp-content/uploads/2017/08/obratnaya-tyaga-11.jpg)
Установленный на дымоход стабилизатор тяги необходимо отрегулировать в соответствии с теми рекомендациями, которые вы найдете в руководстве по эксплуатации вашего котла отопления
Суть работы стабилизатора заключается в том, что с его помощью происходит автоматическое добавление холодного воздуха непосредственно в дымоход. При этом температура и скорость перемещения газа внутри трубы снижаются. В результате повышается эффективность использования сжигаемого топлива без каких-либо изменений в режиме работы самого отопительного прибора.
Устанавливается прерыватель, как правило, на трубу дымохода. При этом расстояние от него до нагревательного прибора (котла) должно составлять не менее 0,5 метра. Прерыватель должен находиться только внутри помещения.
Поскольку его функционирование базируется на системе точно сбалансированных грузиков, влияние природных факторов на работу этого устройства необходимо исключить.
Настройку стабилизатора можно считать завершенной, когда на его регуляторе будет выставлено значение минимальной тяги в соответствии с данными, указанными в инструкции по эксплуатации вашего отопительного котла. Устанавливать следует либо точный параметр, либо на деление выше рекомендованного.
Кроме применения перечисленных приборов, для предотвращения обратной тяги можно удлинить трубу дымохода, максимально её выпрямив. Изгибы и резкие повороты шахты увеличивают кавитацию при выведении газов наружу.
Выводы и полезное видео по теме
Если проблема с тягой не проявляется клубами дыма по всем комнатам, это не значит, что её нет. Выявить её поможет прибор, с устройством которого можно ознакомиться, посмотрев вот этот ролик.
Это изделие, возможно, спасёт вашу жизнь, вовремя обратив внимание на проблему, поскольку угарный газ, например, не имеет ни цвета, ни запаха.
В этом ролике содержится информация о внешнем виде дефлектора ЦАГИ и его составных частях. Вы можете увидеть, как самостоятельно соорудить это приспособление.
Если вы чувствуете в себе силы для самостоятельного изготовления стабилизатора тяги, то это видео станет для вас настоящим руководством к действию.
Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор.
У вас возникла проблема с тягой в дымоходе и вы пытаетесь решить ее своими силами? Вы нашли ответы после прочтения нашей статьи? Или у вас все еще остались неразрешенные вопросы, которые мы упустили? Не стесняйтесь, задавайте их в блоке комментариев, а мы постараемся прояснить эти моменты.
sovet-ingenera.com
Увеличиваем тягу в буржуйке своими руками: правила высокого КПД
На силу тяги дымохода может повлиять множество причин. Среди них и влияние температуры отходящего газа, и правильная форма и размер дымохода, и чистота внутренней стороны трубы, а также дефлектор.
Неправильная (слева) и правильная (справа) тяга. Избыточная тяга в любой печи на твёрдом топливе будет сопровождаться характерным гулом из дымохода. Обратите внимание на наличие дефлектора (3)
Как увеличить тягу в буржуйке с помощью дымохода
Конструкция дымохода буржуйки с высоким КПД должна иметь следующие особенности:
- Дымовую трубу следует делать достаточно высокой. Так, оптимальным расстоянием от самой печи до верхушки трубы является параметр около 5-6 м.
- В форме трубы не должны встречаться горизонтальные и наклоненные менее чем на 45 градусов участки, либо их количество следует свести к минимуму.
Увеличению КПД буржуйки поспособствует также создание теплоизоляции на трубе, которая значительно уменьшит вред от образования конденсата.
- Устанавливая поперечное сечение дымохода, нужно выбирать оптимальный размер. Если на момент установления КПД буржуйки уже имеется слишком узкий дымоход, можно поставить сверху дефлектор, который защитит конструкцию от осадков и повысит тягу.
- На высоту трубы также должен повлиять уровень конька. Если дымоход ниже его, нужно нарастить трубу.
Совет: Сила тяги в печи определяется по цвету пламени: если воздуха недостаточно, оно красное с темными полосами, если его в избытке — ярко-белое, а дымоход при этом нередко издает гудение. Если цвет пламени золотисто-оранжевый, значит тяга буржуйки в норме.
Читатели считают данные материалы полезными:
- Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
- Самостоятельное возведение печи голландки по схемам и чертежам
Как увеличить кпд буржуйки, поработав с конструкцией
Иногда на силу тяги влияет не форма дымохода, а влияние условий эксплуатации:
- Следует периодически проверять печь на наличие трещин, особенно по периметру дверцы топки и плиты. Плиты и крышки при наличии трещин заменяются, щели замазываются.
- Обычно вопросом, как увеличить теплоотдачу буржуйки, задаются по истечению некоторого времени использования. Это обусловлено тем, что на стенах трубы постепенно скапливается сажа, которая уменьшает просвет и делает тягу более низкой.
Рекомендуем изучить материал об основных видах печей с хорошим коэффициентом на нашем сайте.
Для механической очистки трубы дымохода можно использовать ершик или простое самодельное приспособление: проволоку в форме восьмерки, намотанную на деревянную рейку
- Периодически удалять сажу стоит и из других частей печи. Так, при очистке дымохода часть осыпается в каналы буржуйки. Они удаляются через уже имеющиеся в прочистные дверки, либо через проделанные отверстия.
Увеличение КПД буржуйки своими руками
Так как улучшить теплоотдачу буржуйки не всегда можно лишь прочистив трубу, был сформирован более трудозатратный, но все же довольно простой способ.
Перед тем как повысить КПД буржуйки, необходимо подготовить:
- Около 30 красных жаропрочных кирпичей.
- Каркас, выполненный из стального уголка.
На верхней части каркаса можно будет сушить травы, ягоды и различные растения
Каркас, установленный на плиту буржуйки, будет играть роль теплового экрана. Он не только продержит тепло в течение более длительного времени, но и уменьшит нагрузку на трубу и продлит срок ее службы.
Важно: Между кирпичной кладкой и плитой стоит оставить около 250-300 мм, что позволит без затруднений использовать последнюю по назначению.
Так как улучшить буржуйку необходимо правильно, стоит с ответственностью подойти к следующим шагам формирования теплового экрана:
- Из уголка свариваются две рамы, нижняя ставится так, чтобы ребро захватывало плиту.
- С внешней стороны к раме добавляются еще четыре уголка.
- Следующая рама, по размерам соответствующая нижней, приваривается на высоте одного ряда кирпичей.
- Каркас устанавливается на буржуйку, к нему добавляется труба дымоотвода.
- Начинается кладка кирпича на глиняном растворе. Первый ряд располагается по раме плашмя, следующий — ребром, затем снова плашмя, потом еще два ряда ребром.
Толщина швов при кладе должна быть минимальной
- К последнему ряду со всех сторон прикрепляется стальная полоса, которая будет играть роль фиксатора.
- Зазор между кирпичами и трубами наполняется раствором или асбестовым шнуром.
После всех процедур печь оставляется на пару суток для высыхания. После этого необходимо протопить печь несколько раз в течение 15 минут. Тогда такая наполовину самодельная буржуйка с высоким КПД сразу же покажет свою эффективность и прослужит долгое время.
На этой схеме показано, что углекислые газы перед попаданием в дымоход делают несколько оборотов, что способствует лучшему сжиганию топлива. При этом диаметр дымохода в миллиметрах должен быть в 3 раза больше объёма топки, измеренного в литрах.
Этот материал отлично дополнят следующие публикации:
- Особенности использования дровяной буржуйки на даче
- Буржуйка длительного горения своими руками: пошаговая инструкция
Как улучшить тягу в буржуйке с помощью топлива
Обеспечить достаточную циркуляцию воздуха может только не заполненная до краев печь. Определение достаточного количества топлива можно произвести следующим образом:
- Подготовить ведро стандартного размера и заложить в него топливо.
- Небольшую часть выложить в топку и разжечь.
- Продолжать подкладывать топливо, пока начало борова — горизонтального дымохода для отвода газов — не примет вишневый оттенок. Такой объем будет минимальным.
- Добавлять топливо и следить за дальней частью борова — ее 1/5 часть должна оставаться темной. Этот показатель будет максимальным.
Видео: инструкция по повышению кпд буржуйки
Таким образом, достаточно простыми действиями, не требующих затрат, можно повысить эффективность буржуйки, и продлить срок службы ее отдельных частей.
kamin-maker.ru
Усилитель тяги дымохода: чертежи + фото, видео
При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.
![](/800/600/https/bouw.ru/userfiles/295_1.jpg)
Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.
Причины ухудшения тяги
Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.
![](/800/600/https/bouw.ru/userfiles/299_2.jpg)
Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.
Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.
Среди конструктивных особенностей:
- применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
- неверный монтаж и регулировка заслонки;
- неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.
Под внешними факторами подразумевают:
- размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
- наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
- преобладание в регионе ветров большой силы или наоборот штиля,
Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.
Способы и устройства
Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.
Есть различные варианты того, как привести тягу в соответствие с нормами:
- удлинение дымохода;
- использование специальных приспособлений;
- задействование электрических дымососов;
- тяговые стабилизаторы.
Удлинение дымохода
Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.
![](/800/600/https/bouw.ru/userfiles/284_3.jpg)
При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.
Дефлекторы
Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.![](/800/600/https/bouw.ru/userfiles/289_4.jpg)
Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.
При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.
![](/800/600/https/bouw.ru/userfiles/277_5.jpg)
Для изготовления устройства понадобятся:
- угольник;
- рулетка;
- ножницы по металлу или болгарка;
- деревянный молоток;
- заклепочник;
- ручная электродрель;
- набор сверл;
- сверлоконечные саморезы с прессшайбой 15 мм;
- жесть или оцинковка 0,3-0,5 мм;
- подручный материал для креплений.
После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:
- вырезать все необходимые детали;
- свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
- собрать и соединить между собой оба конуса устройства;
- перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.
Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.
Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.
Флюгер
![](/800/600/https/bouw.ru/userfiles/248_6.jpg)
Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.
Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.
Ротационные турбины
![](/800/600/https/bouw.ru/userfiles/201_7.jpg)
Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.
Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.
Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.
Дымососы электрические
![](/800/600/https/bouw.ru/userfiles/185_8.jpg)
В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.
Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.
Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.
bouw.ru
Усилитель тяги дымохода и другие способы улучшить тягу
Ключевым фактором, влияющим на эффективность работы котла, является тяга в дымоотводном канале. При ее увеличении для твердотопливных котлов улучшается прогорание угля или дров, что повышает КПД установки. Для газовых котлов тяга должна быть жестко стабилизированной, чтобы обеспечить нормальное горение и не задувать пламя. При возведении дымохода, особенно когда не получается использовать наиболее оптимальный маршрут, возникает необходимость использовать усилитель тяги дымохода. Что может повлиять на тягу, и как это реализовать, рассмотрим далее.
Установка котла на твердом, жидком или газообразном топливе, печи или камина в обязательном порядке подразумевает обустройство системы дымоотвода. Основными параметрами дымохода являются уровень тяги и объем отводимых газов. Конструктивно – это изолированный канал, труба, проложенная от выхода топки во внешнюю среду за пределами здания. Тяга создается за счет разницы давления на входе дымохода и выходе, что обуславливается перепадом температуры и разницы уровней между входом и выходом. Чем выше дымоход, тем тяга сильнее. Чем толще канал, тем больший объем газов он способен отвести от котла.
Однако существует целый ряд причин, по которым тяга в дымоотводе может снижаться, или даже «опрокидываться», когда воздух подсасывается извне в дымоход и продукты горения попадают непосредственно в помещение.
Причины плохой тяги
Условно можно выделить две большие группы: конструктивные особенности дымохода и внешние факторы, которые влияют на уровень тяги.
Конструктивные особенности включаю в себя такие моменты, как:
- Использование колен, тройников по ходу дымохода, обход препятствий, которые создают аэродинамическое сопротивление.
- Использование неверного сечения дымохода и высоты, отличных от требований производителя котла.
- Неправильная установка шибера (заслонки) и ее настройка
- Наличие оголовка дымохода, зонтиков, искрогасителя и т.д.
Под внешними факторами подразумеваются:
- Расположение выхода дымохода ниже конька крыши, что при определенном направлении ветра может вызвать «опрокидывание» тяги.
- Наличие габаритных объектов неподалеку от дымохода, соседнего здания или другой конструкции, которые создают зону разряжения или, наоборот, повышенного давления в области дымохода.
- Преобладание сильных ветров или, наоборот, засилье штилевой погоды.
Все это влияет на уровень тяги, часто создавая дополнительное сопротивление и снижая ее. В любом случае потребуется найти адекватный способ усилить тягу или стабилизировать ее, чтобы обеспечить наиболее эффективный режим работы котла или печи.
Способы и устройства
При нормальной работе дымохода давление восходящего потока должно находиться в пределах 10-20 Па, что соответствует оптимальному течению отработанных газов из топочной камеры. Чтобы узнать реальное положение дел, применяются анемометры, способные показать уровень тяги. Отталкиваясь от показания прибора и результата прогорания топлива, можно точно сказать, нужно ли увеличивать тягу или уменьшать ее, использовать стабилизаторы, которые позволят автоматически поддерживать идеальную скорость потока воздуха в канале.
Существует немало способом повысить тягу или привести ее в соответствие с нормами и требованиями производителя котлов:
- Увеличение высоты дымохода;
- Использование дефлекторов, флюгеров, ротационных турбин в качестве оголовка дымохода;
- Использование дымососов, работающих на электричестве;
- Стабилизаторы тяги.
Увеличение высоты дымохода
Самый простой и чаще всего надежный способ справиться с заниженным уровнем тяги – это увеличение высоты дымохода. В результате увеличения разницы уровней между котлом и выходом дымохода повышается и разница давлений, восходящий поток горячих газов существенно увеличивает тягу. Оптимальная высота дымоотвода составляет 5-6 метров при условии минимального расстояния между котлом и вертикальной частью канала и отсутствии различных отклонений, изгибов и утонений канала.
![Высота дымохода](/800/600/https/cdn.shortpixel.ai/client/q_glossy,ret_img,w_399,h_222/http:/udobnovdome.ru/wp-content/uploads/2015/07/vysota-dymohoda.jpg)
В случае наличия различных внешних факторов, таких как высокий профиль крыши, конька, близлежащий здания или другие объекты, которые ухудшают ситуацию, это дает лучший результат. Однако при слишком высоком дымоходе тяга может существенно превысить необходимый порог, от чего большая часть тепла будет попросту выходить наружу, обогревать окружающую среду, а не рабочее тело в системе отопления. Топливо будет хуже прогорать. Чтобы не допускать подобного эффекта, используются заслонки или стабилизаторы тяги, с помощью которых можно снижать объем отводимых газов.
Дефлекторы
Специальные устройства, закрепляемые на оголовке дымохода. Их форма и конструкция подобраны так, чтобы потоки воздуха непосредственно возле выхода дымохода не мешали выходу газов, а наоборот способствовали этому. В основе действия дефлектора лежит закон Бернулли. При наличии воздушных потоков они обтекают основную часть дефлектора и создают разряжение в области непосредственно над выходом дымохода. Отличный вариант для использования совместно с твердотопливными котлами, где повышение тяги обеспечивает должное прогорание угля и брикетов.
Дефлектор нельзя устанавливать с газовыми котлами. Сильный ветер может существенно повысить тягу, в результате чего пламя горелки может попросту потухнуть.
Эффективность дефлекторов напрямую зависит от наличия ветра, потому они фактически бесполезны в штиль и даже создают дополнительное сопротивление.
Флюгер
Еще одно средство повышения тяги без увеличения высоты дымохода и тоже зависящее от ветра. Однако в отличие от дефлектора флюгер фактически не создает сопротивления в безветренную погоду. Его конструкция предельно проста. На выход дымохода крепится небольшое крыло, закрывающее с одной стороны оголовок от ветра.
С помощью дополнительной лопасти и ее расположения по другую сторону оси дымохода от крепления флюгера он все время обращен так, чтобы закрывать устье от потоков воздуха. Они обтекают его и создают разряжение на выходе, увеличивая тягу.
Отзывы владельцев данного устройства указывают на непригодность вследствии заклинивания вращающейся части дымовыми отложениями или замерзанием осадков.
Ротационные турбины
Специальная конструкция, состоящая из округлых лопастей, расположенных под определенным углом к оси вращения. Турбина под действием выходящих газов и внешних потоков всегда крутится в одном и том же направлении , поддерживая и усиливая тягу. Преимущества и недостатки такие же, как и у дефлекторов.
Дымососы электрические
В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.
Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.
Стабилизаторы тяги
Целый класс устройств для автоматической регуляции напора газов. Они в первую очередь рассчитаны на работу в системах с заведомо хорошей или повышенной тягой. Их задача заключается в регулировании объема отводимых топочных газов в зависимости от эффективности работы основного дымоотвода. Фактически они подменяют собой малоэффективные заслонки, которые постоянно требуют внимания и ручной настройки.
Принцип работы стабилизаторов построен на подмешивании в выходящие из топки газы холодного воздуха из помещения. Это позволяет снизить температуру общей смеси, которая попадает в вертикальный канал и снижает скорость потока.
Конструктивно это может быть устройство, собранное на базе тройника для дымохода, у которого на ответвлении находится заборный клапан. Подвижная шторка, закрепленная на свободной оси, открывается только при превышении давления в системе, что регулируется с помощью груза противовеса.
Как определить лучший вариант
Выбор конкретного решения зависит от особенности строения дымохода в каждом отдельном случае. Применение таких элементов, как дефлекторы, флюгеры, турбины или дымососы, актуально только при наличии определенных факторов, таких как ветреная погода или невозможность обустройства полноценного дымохода по высоте.
Лучшим решением остается, как и всегда, увеличение высоты дымохода и задействование различных стабилизаторов, которые в сочетании с повышенной тягой смогут обеспечить оптимальную работу котла. В этом случае снижается влияние внешних факторов, и устраняются все возможные преграды для создания естественного тока продуктов горения.
udobnovdome.ru
