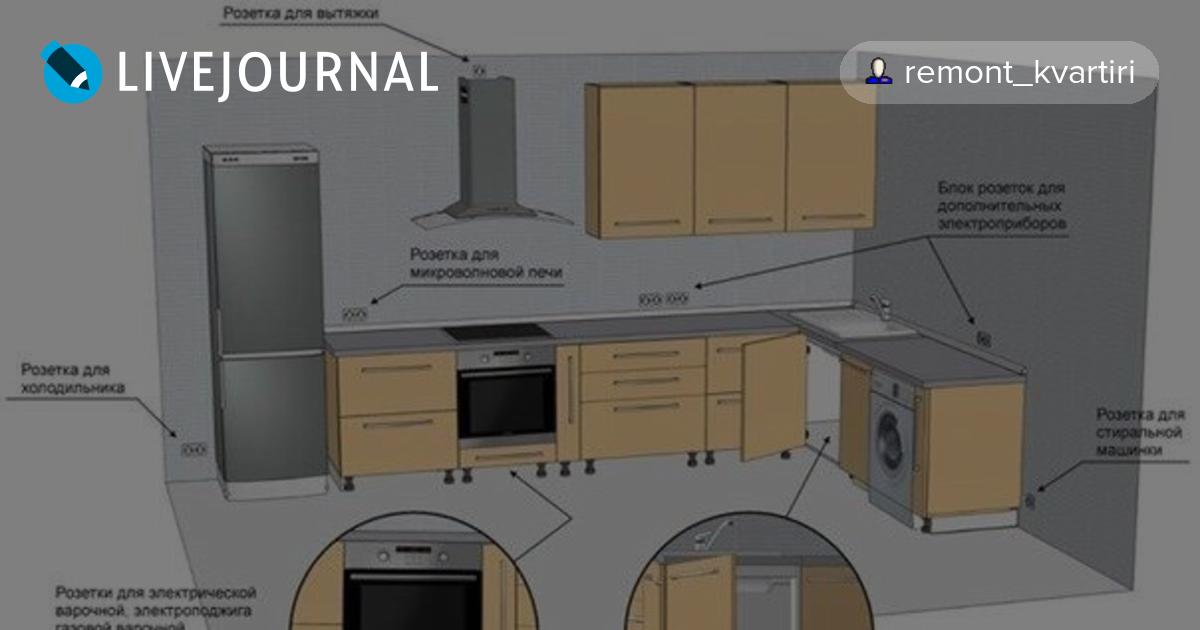

схема разводки провода и розеток

Основные нагрузки в сети от электрического тока приходятся на кухню. Ведь именно в этой комнате устанавливаются мощные бытовые приборы: посудомоечная машина, электрическая варочная панель с духовкой, электрический чайник, микроволновка и прочие. Поэтому, проводя расчёт электропроводки, нужно уделить внимание правильному выбору проводов и розеток. Не надо забывать, что проводка на кухне должна производиться по стандартной схеме с учётом распределения шлейфов под каждый электрический прибор.

Подготовка к работе

В новостройках строители учитывают необходимости потребителей, зная об использовании бытовых приборов в современных кухнях. Поэтому расчёт проводов и правильный выбор розеток – это требование электромонтажных работ.

Всё обстоит иначе, если работы проводятся в зданиях старой постройки. Поэтому нужно подготовиться к монтажу электропроводки, учитывая следующие действия:

• Проверяется действующая проводка. На случай если сечения проводов будут достаточными, чтобы справиться с токовыми нагрузками.
• Определяется мощность всех бытовых приборов, использующихся на кухне. Этот показатель обычно указывается в паспорте изделия. Суммируются все значения для получения общей характеристики, на основе которой в дальнейшем выбираются провода.
• Делается подборка розеток, исходя из мощности подключаемых приборов, и правильно подбирается сечение проводов (кабелей).
• Создаётся схема разводки проводов с учётом собственных условий расположения бытовых приборов.

Сначала надо определиться, сколько фаз входит в квартиру: одна или три. Для этого открывается распределительный щиток и смотрится, сколько проводов входит в квартиру. Если два, значит, сеть однофазная (провод фазы и провод нуля), четыре – трёхфазная (три кабеля фазных, один нулевой).

Редко в старых домах встречаются схемы с заземлением, но если таковые есть, то при входе добавляется ещё один провод меньшего сечения.

Надо сразу обозначить, что современные бытовые приборы эксплуатировать без заземляющего контура нельзя. Поэтому в схеме электропроводки такой момент придётся учитывать. И последнее – определяется сечение каждого кабеля, подводящего к розеткам на кухне.

Общая нагрузка на провода от использования бытовых приборов одновременно может достигать 10 кВт, а значит, придётся устанавливать медные кабели сечением 4 мм² от распределительного щитка до кухни, и 2,5 мм² на каждую разводку до розеток от распаячных коробок. Если в квартиру входит трёхфазная сеть, то, распределив приборы равномерно по трём фазам, можно добиться снижения сечения кабелей. К тому же трёхфазная сеть даёт возможность правильно раскидать нагрузку, уменьшив её на каждый участок до минимума.

Подбор проводов и розеток

В первую очередь подбирается электрический кабель, соединяющий распределительный щит и входную распределительную коробку на кухне.

Обратите внимание, что мощные электрические приборы, например, варочная плита или посудомоечная машина, должны соединяться с распределительным щитом отдельными проводами с установкой в щитке отдельного автоматического выключателя и прибора УЗО.

Таким образом, из суммарно полученной мощности всей бытовой техники надо отнять мощность этих приборов, и из такого расчёта подбирать сечение электрического провода. Выбор производится по таблице на фото ниже. Обращайте внимание на расчётную мощность. Для однофазной сети — это третий столбец, для трехфазной — пятый.

Для маломощных бытовых приборов устанавливаются розетки на 16А, для мощных на 32А. Обратите внимание на заземляющий контакт, есть он в конструкции розетки или нет. Стоит остановиться на выборе с заземлением. Каждый прибор рекомендуется монтировать на одну розетку с подводом отдельного кабеля. Если производится монтаж сдвоенной розетки или целого блока, то учитывайте, сколько приборов к нему будут подключаться. Старайтесь к таким конструкциям подключать маломощную технику.

Других требований к выключателям на кухне в плане технического оснащения нет. Обратите внимание на дизайн и на поверхности. Что касается последнего, то не выбирайте выключатели с рельефными плоскостями, на которых быстро собирается грязь.

Правила создания схемы электрической проводки

Это последний этап подготовительных работ. Схема разводки электрики обозначает, в каких местах будут установлены розетки и выключатели, и как к ним будут подводиться провода. Поэтому ещё на стадии создания дизайн-проекта кухни, нужно точно определиться, где будут размещаться бытовые приборы. Отталкиваясь от этого, нужно произвести на схеме расстановку розеток.

Как показывает практика, практически вся техника располагается на участке кухонного гарнитура. Следовательно, розетки будут располагаться в основном на фартуке или в нижней части мебели, а, точнее, или на стене за напольными тумбами, или под столешницей, как выдвижные блоки.

Монтажный процесс

Пошаговая инструкция монтажа электропроводки в кухне – это несколько видов работ, которые связаны между собой последовательностью проводимых операций. При этом нужно учитывать, что все электрические шлейфы проводятся только точно по горизонтали или вертикали, что заранее обозначается в схеме. Поэтому для работы потребуются два измерительных инструмента: отвес и строительный уровень.

• В первую очередь на стену наносится схема разводки. Наносить можно карандашом или маркером.
• По нанесённым линиям делаются неглубокие штробы.
• В обозначенных на схеме местах делаются отверстия под посадку розеток, выключателей и распределительных коробок. Углубления делаются дрелью (перфоратором) с насадкой в виде коронки.
• В штробы укладываются провода и устанавливаются распредкоробки.
• Штробы замазываются штукатурными или шпаклёвочными растворами.
• Производится установка розеток и выключателей света.

На этом работы внутри кухни заканчиваются. Остаётся провести подключение основного кабеля в распределительном щитке. Обязательно устанавливается защита в виде автомата, который подбирается из расчёта токовой нагрузки на каждый участок, и устройство защитного отключения. Первый среагирует на перегруз, второй на короткое замыкание. Теперь надо включить автоматы и проверить, все ли розетки и светильники на кухне работают, не шумит ли проводка, не искрит ли она в распределительных коробках. Если все работает исправно, значит, монтаж электропроводки проведён правильно.

Как видите, ничего сложного нет. Поэтому электромонтажный процесс на кухне многие проводят самостоятельно с учётом рекомендаций опытных электриков. К тому же принимаются во внимание и требования, касающиеся расположения проводов, розеток и выключателей.

Полезные советы

• Устанавливать выключатель лучше на стене при входе на расстоянии 20-30 сантиметров от дверного проёма. Высота установки определяется удобством пользования.
• Высота установки розеток определяется с учётом расположения бытовых приборов, которые к ним будут подключаться. Например, на фартуке располагаются розеточные модели для подключения чайника, кофемолки, микроволновки и прочих. Выше фартука для вытяжки. Ниже столешницы для варочной плиты, посудомоечной машины, но не ниже 20 сантиметров от напольного основания. Отдельная розетка выводится по месту установки холодильника.
• Запрещается прокладывать в кухне открытую проводку, в силу того, что в таком помещении присутствуют перепады влажности и температуры, которые негативно скажутся на проводах.
• Устанавливается розетку от воды нужно как можно дальше. Около раковины их монтировать нельзя.
• Не подключайте бытовые приборы через удлинитель. Переноска – не лучший элемент подключения.
• Соединение кабелей в распределительных коробках проводится не скрутками, а с использованием клеммных устройств. Это более надёжный вариант соединения электрических участков.
• Проводя штробление стен, учитывают расстояния от пола и потолка. Оно не должно быть меньше 10 и больше 20 сантиметров. Штробы делаются или вертикально, или горизонтально. Никаких кривых или косых линий на стенах.
• Схему, которая была начерчена на бумаге, надо сохранить. Это своеобразный паспорт электрической разводки. Она может пригодиться при проведении следующего ремонта или, если понадобиться повесить на стену предметы мебели или дизайнерские элементы.
• Прокладывать открытым способом проводку по водопроводной или газовой трубе запрещено, в независимости, пластиковая эта труба или металлическая.

Заключение по теме

Правильно поместить розетки под бытовые приборы – основное требование электрической разводки на кухне. Поэтому сначала определяются места расположения бытовой техники в независимости, будет ли она стоять, как отдельный элемент кухни, или встраиваться в мебель. И на основе этого определяются места расположения розеток. Если эти две позиции скомпонуете, то и сама схема сложится правильно. Остальное – дело рук и техники.

Как грамотно провести электрику на кухне? (57 фото)

Наша кухня 6 кв.м после ремонта. Квартира 3-комнатная, в типовой пятиэтажке.

Что было сделано?

1. замена проводки
2. укладка плитки и ламината на пол
3. замена гарнитура
4. натяжной потолок
5. обои

Плитку на фартуке решили оставить.

Упор в отчете сделан на переделку электрики (я по специальности электрик), остальные моменты затронул поверхностно.

Самостоятельная проводка электрики на кухне в хрущевке

Изначально хотелось сделать все правильно, а именно запитать электрический духовой шкаф и розетки на кухне напрямую к щитку, минуя остальное. Что и было сделано. Далее подробнее.

Залил стяжку, под ней проложил проводку, которая идет напрямую к щитку (для розеток на фартуке и духового шкафа).

На все ушел моток кабеля ВВГнГ 3х4 мм около 30 м.

Выход кабеля в трубе ПВХ (гофротруба) из стяжки.

Монтажная коробка с проводами, для питания розеток и духового шкафа.

Штробление под кабель, идущий к щитку.

Подводка проводки к точечным светильникам в натяжном потолке.

Розетка для СВЧ и вытяжки (проложил без штробления, т.к. до последнего не могли определиться с местоположением)

Монтажная коробка для розеток (кроме той, что на фартуке), выключателя и светильников.

Провод к выключателю.

Снес антресоль, готовлюсь к установке арки.

Коробка для освещения ванной и туалета. Стиралка выведена напрямую к щитку.


Оштукатурил, зашпатлевал штробы, подготовил стены к оклейке обоями.

Вентиляционное отверстие для вытяжки.

Замазал штробы раствором.

Идет установка арки из листа гипсокартона и профиля.

Армирование краев арки.

Щиток: 1й слева — автомат на всю квартиру, 2й — для стиралки, 3й (черный) — для духового шкафа и остальной кухни.

Уложил плитку под сам гарнитур, на остальной части пола будет ламинат.

Установленный натяжной потолок со светильниками.

Освещение над обеденным столом.

Оштукатуренная арка готова к оклейке обоями.

Вид кухни после ремонта

Гарнитур заказывали на фабрике в г. Лида, Беларусь. Обошелся недорого — 950$, но и исполнение оставляет желать лучшего.

Фурнитура оказалась некачественная, для сборки гарнитур пришел неподготовленный, без разметки и подписей.

Фиолетовые обои и арка.

Фасады из пластика.

Духовой шкаф и варочная панель встроенные, Samsung. качеством довольны.

Стык плитки и ламината.

Как видно, гарнитур без плинтуса.

Микроволновку уже повесил на кронштейн, а под нее забралась мультиварка. Особенной экономии рабочей поверхности все равно не получилось )

Мойка из искусственного камня, угловая. Но т.к. цоколя нету, ноги удобно становятся под гарнитуром.

Сверху газлифты (уже плоховато ходят), снизу шуфляды.

Обеденная группа еще ждет своей замены.

Прикрыть газовую трубу с вентилем газовщики запретили. Был вариант сделать пенал, но рабочая поверхность оказалась важнее.

Мы все еще в раздумии, как задекорировать газовую трубу.

Еще пару фото арки.

Если у кого возникнут вопросы по проводке электрики, задавайте в комментариях с удовольствием помогу. Но предупрежу сразу, в споры не вступаю, просто выражаю свое мнение.

Всем спасибо. Андрей.

выбор автомата и сечения провода, встраиваемая техника

На чтение 7 мин Просмотров 214 Опубликовано 20.07.2019 Обновлено 29.06.2019

Чтобы сделать качественную проводку на кухне, нужно разобраться, как лучше ее установить. От выбора правильного варианта подключения успех всего мероприятия будет зависеть не меньше, чем от используемых материалов и правильности выполнения работ. Важно грамотно составить проект и провести проводку на кухне своими руками в полном соответствии с установленными нормами.

Какой бывает проводка

Наружная электропроводка на кухне

Прокладка электропроводки может быть скрытой или открытой. Каждый вариант имеет свои минусы и плюсы. Выбирать тот или иной нужно в зависимости от материалов, из которых возводилось здание. Также учитываются особенности запланированного дизайна и всех декоративных элементов, которые уже находятся или только планируются в помещении.

Открытая

Открытая схема электропроводки на кухне представляет собой самый простой вариант обеспечения дома электроэнергией, который не предусматривает необходимость наличия каких-либо особых навыков и выполняется за короткое время. Главное достоинство этого варианта заключается в том, что он не предусматривает порчу интерьера, не требует демонтажа каких-то предметов или всего внутреннего декора, чтобы провести необходимые работы. Помимо этого, если в проводке появится короткое замыкание, можно быстро обработать ее и устранить возникающие проблемы, не тратя массу времени на поиск конкретного места их локализации.

Кабель-каналы для открытой проводки

В то же время не стоит забывать о том, что на кухне постоянно присутствует повышенная концентрация влаги, в связи с чем проводам потребуется дополнительная защита. Также для кухни характерны постоянные перепады температуры, которые негативно влияют на электропроводку. Провода с течением времени будут перегреваться, их защитная оболочка быстро потеряет целостность, в конечном итоге это обернется их преждевременным выходом из строя. Вовсе не обязательно, что все ограничится только отключением электроэнергии в доме, так как подобные условия часто приводят к коротким замыканиям, а это уже прямой риск пожароопасной ситуации.

Самым популярным решением этой проблемы являются специальные поливинилхлоридные кабель-каналы. Представляют собой специальную конструкцию из короба, который закрепляется на поверхности потолка или стены, а также надежной крышки, на которой установлены застежки для крепления. В такие каналы помещаются все прокладываемые провода, которые затем протягиваются к необходимой бытовой технике, розетке или освещению.

Кабель-каналы последних моделей отличаются отличными электроизоляционными характеристиками, их можно легко изгибать, они защищены от воздействия высоких температур, за счет чего не будут плавиться при коротких замыканиях. Можно приобрести каналы под любые виды интерьера, включая отделку «под дерево».

Скрытая

Скрытая проводка

Скрытая схема является наиболее оптимальной. Чтобы правильно сделать проводку на кухне, нужно обеспечить ее максимальную безопасность. Для этого все провода прячутся за поверхностью потолка или стен. В несущих стенах или перекрытиях пробиваются специальные бороздки, в которые будет укладываться электропроводка, после чего выемка заполняется цементом или алебастром с последующим нанесением на нее декоративного покрытия. За счет этого провода находятся под защитой, а на кухне можно будет сделать любой интерьер. Единственный нюанс – проводку нужно выполнять до проведения косметического ремонта.

Способ имеет свои недостатки. Если возникнут какие-то неисправности, для обнаружения точного места их локализации и проведения даже незначительного ремонта придется удалять внешнюю отделку и заново пробивать стену, так как другими способами получить доступ к проводам уже не получится.

Выбор кабеля

Чтобы обеспечить грамотное обустройство энергообеспечения, следует разобраться в том, какое сечение провода нужно для кухни. Выбор проводов осуществляется в соответствии с общей мощностью бытовых электроприборов на кухне, а также установленного в ней освещения.

Чтобы подключить стандартные торшеры, люстры, настольные лампы и какие-нибудь небольшие прожекторы, используются медные провода, оснащенные ПВХ-защитой марки ПВ или ППВ. Главной особенностью таких проводов является повышенная устойчивость к высоким нагрузкам, срок их службы позволит не беспокоиться о проведении ремонта много лет. В этом случае сечение жилы должно составлять, как минимум, 1.5 мм. Провода, которые будут проводиться к розеткам для обеспечения энергией мощного оборудования, нужно выбирать с сечением 2.5 мм.

Если использовать тонкие провода, в конечном итоге электропроводка не сможет выдержать эксплуатационной нагрузки, что обернется коротким замыканием или возгоранием кабелей.

Если кухня освещается с помощью устройств, заключенных в металлический корпус, не получится использовать для них тонкий провод. Чтобы исключить риск перехода напряжения на корпус осветительного прибора, к нему должен быть подведен трехжильный провод с мощной изоляцией. Только тогда можно быть уверенными в том, что использование металлических светильников действительно безопасно.

Если на кухне будет работать оборудование, которое потребляет более 8 кВт в час, нужно использовать отдельную ветку, в которую войдет трехжильный медный кабель, имеющий мощную изоляцию. При этом важно заземлить прибор после его установки третьей жилой. Сечение в данном случае должно составлять как минимум 6 мм.

Подготовка к работам

Схема разводки электрики на кухне

Монтаж электропроводки на кухне – это крайне ответственная процедура, от которой будет зависеть качество работы бытовой техники и безопасность людей внутри помещения. Поэтому начинается она всегда с разработки проекта.

1. Определяется, какое количество техники будет использоваться в помещении.
2. Оформляется чертеж, на котором будет отображаться запланированное месторасположение мебели и всех приборов. Там же следует указать, где планируется установить все выключатели и розетки.
3. Определяется, какой тип сети используется для электроснабжения дома. При подключении к однофазной сети сложно обеспечить работу сразу нескольких мощных приборов, в связи с чем придется ограничиваться в количестве оборудования или включать его по отдельности, чтобы исключить риск перегрузки.

Трехфазная сеть – отличное подспорье для прокладки проводов с практически любым запасом мощности, что позволит пользоваться техникой как угодно.

Прокладка электропроводки

Штробление стен под проводку

Чтобы правильно провести электромонтаж на кухне, следует покрыть стены предварительной разметкой в соответствии со схемой из проекта. Далее, следуя рисунку, аккуратно проделать в стенах штробы, в которые будут укладываться провода, предусматривая, что в дальнейшем они будут маскироваться финишной отделкой. При этом важно помнить, что при необходимости повернуть инструмент нужно крутить его строго на 90 градусов.

Подготавливаются гнезда, в которые будут устанавливаться подрозетники и встраиваемые розетки, а во все проделанные каналы укладываются кабели. Чтобы зафиксировать кабель, через каждые 30 см рекомендуется проделать в канале специальное отверстие, через которое можно будет закрепить его с помощью дюбель-скоб. Когда укладка закончена, все каналы тщательно замазываются алебастром или гипсом.

В заранее проделанные углубления устанавливаются подрозетники, из которых выводятся провода, питающие все выключатели и розетки. Не забывайте подравнять их положение, используя специальный строительный уровень, после чего надежно закрепить с помощью раствора и винтов.

Места, в которых скручивается несколько проводов, следует замаскировать с помощью специальных коробок из металла или полимера. Коробки должны идти на уровне стены. В конечном итоге все провода, которые идут от выключателей, приборов освещения и розеток, объединяются с главным входным проводом электропитания, а все соединения аккуратно покрываются защитной оболочкой.

Полезные советы

Дифавтомат АД12 2Р 20 А обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание проводки

Важно заранее выбрать, какой автомат ставить на кухню. Мастера рекомендуют использовать вместо стандартных УЗО дифференциальные автоматы, оснащенные повышенной защитой от воздействия влаги.

Помимо этого, учитывайте все требования безопасности:

• Прокладка выполняется только в условиях отключенного электричества, а на щиток следует повесить при необходимости табличку, которая предупредит других жителей о том, что ведутся работы.
• Любые подключения к центральной сети выполняются только в соответствии с сопроводительной инструкцией.
• Все инструменты должны иметь изоляционное покрытие.
• Перед проведением работ устраняется любая сырость.

Учитывая все эти правила, можно правильно проложить электропроводку в своей кухне, не рискуя собственным здоровьем, даже если у человека нет большого опыта в подобных работах.

Как выполняется монтаж электропроводки на кухне

Как правильно смонтировать проводку на кухне?

Схема электропроводки на кухне имеет немало отличий от схемы в жилой комнате. Ведь здесь кроме таких неблагоприятных факторов как вода присутствует большое количество бытовых электроприборов. Само же помещение часто небольшое и от того как мы сможем компактно и правильно проложить проводку зависит удобство во всем помещении.

Планирование электросети кухни

Электрическую сеть кухни можно условно разделить на сеть освещения и розеточную сеть. От того как правильно мы их спланируем зависит надежность, экономичность и комфорт помещения. Поэтому давайте рассмотрим каждую из этих сетей отдельно.

Сеть освещения кухни

Начнем с сети освещения. Она в обязательном порядке должна содержать общее освещение и местное освещение рабочей зоны. Кроме того, достаточно часто применяется зональное и декоративное освещение.

Общее освещение на кухне должно быть не менее 150лк. Оно может быть верхним, боковым или комбинированным. Верхним называется освещение, когда освещение падает сверху, боковым соответственно с боку и комбинированный тип освещения, когда освещение падает сверху и сбоку.

Итак:

• Идеальным считается комбинированное освещение. Но здесь все зависит от естественного освещения. Если у вас на кухне есть достаточно большое окно, которое в дневное время дает достаточно света, то можно обойтись и только верхним освещением. Если естественного света не хватает, то можно использовать верхнее освещение с несколькими светильниками, установленными в разных частях комнаты. Это уже зависит от планировки.

Общее освещение на кухне

• Боковое освещение применяется преимущественно в помещениях с низкими потолками. Ведь даже в небольших помещениях оно требует установки как минимум двух светильников. Для данного типа освещения характерно наличие большого количества теней. Уменьшить их можно только за счет установки большего числа светильников.
• Вторым обязательным компонентом для кухни является специальное освещение рабочей зоны. Согласно п.2.12 ВСН 59 – 88 это освещение должно быть не менее 200лк, наша же инструкция советует делать его не менее 300лк.

Светящийся фактор кухни

Освещение рабочей зоны кухни может быть выполнено за счет установки дополнительных светильников на фартуке кухни, непосредственной установкой светильников в мебель над рабочей зоной или новомодных светящихся фартуков.

Установка светильников освещения рабочей зоны на стене

Наиболее дешевым и простым в плане реализации является установка светильников на фартуке кухни. Обычно для этого используют несколько люминесцентных ламп.

Встраивание светильников освещения рабочей зоны в мебель

• Встраивание точечных светильников в мебель потребует от вас создания сети 12В. Если же вы будете встраивать в мебель светильники 220В, то потребуется дополнительная защита от возможного поражения электрическим током, что скрадет место в самой мебели.
• В некоторых больших по площади кухня дополнительно можно создать зональное освещение. Обычно с его помощью выделяют столовую зону. Для этого могут использоваться точечные светильники верхнего или нижнего света, направленные светильники на стенах и разнообразные декоративные светильники.

Зональное освещение для кухни

Если у вас на кухне есть элементы, которые стоит подсветить или вы просто хотите разнообразить помещение яркими красками, то можно использовать декоративное освещение. Но сразу отметим, что делать это стоит только в больших по площади помещениях. В тесных кухоньках достичь значимого эффекта не удастся.

Розеточная сеть кухни

Если мы делaем электропроводку нa кухне самостоятельно, то следующим важным аспектом является расположение розеток на кухне. Так как на кухне их требуется достаточно много определиться с их место положением далеко не просто.

Итак:

• Согласно п.12.27 ВСН 59 – 88 в кухне квартиру должно быть не менее 4 розеток, одна из которых должна быть на ток 10 или 16А. Кроме того, если на кухне установлена электрическая плита, то должна быт предусмотрена еще одна розетка на ток не менее 25А и питающаяся от отдельной групповой линии.
• Но это минимальные нормы. Современная кухня требует значительно большего количества розеток. Дабы спланировать их количество и место размещения необходимо знать количество бытовых приборов и место их расположения.
• Если у нас имеется электрическая плита, то розетку для нее обычно устанавливают за печью в нижней части – 20 – 30 см от пола (см. Как установить розетку для электроплиты своими руками). Так же поступают с розетками холодильника, духового шкафа, посудомоечной машины, морозильной камеры, стиральной машины и другого крупного электрооборудования, установленного на полу.
• Кроме крупного стационарного оборудования, установленного на полу, у нас может быть стационарное оборудование, установленное на втором ярусе кухни. Это микроволновая печь, телевизор, электроподжиг газовой плиты и многое другое. Для этого оборудования розетки устанавливают за этими приборами на уровне 1 – 1,5 метра от пола.
• Для многих, кто делает электропроводку своими руками становится проблемой питание вытяжного шкафа и другого электрооборудования, установленного на третьем ярусе кухни. Для них монтируют розетки на расстоянии 20 – 30 см от потолка. Обычно это расстояние от верхней части кухни до потолка.
• Кому-то это покажется необычным, но в этом нет нечего страшного. Норму ПУЭ это разрешают. Если же кухонный гарнитур у вас подпирает потолок, то такие розетки можно разместить за мебелью.

• Отдельным вопросом становится размещение розеток для передвижных электроприборов. Обычно ими пользуются в рабочей зоне кухни. Поэтому для их подключения здесь следует установить 2 – 3 розетки. Число розеток зависит от количества передвижных электроприборов.
• С вопросом установок этих розеток часто возникают вопросы. Ведь сейчас на рынке кроме обычных розеток достаточно широко представлены разнообразные угловые, встроенные и выдвижные модели. Это вопрос ваших симпатий. Главное обратите внимание, дабы эти розетки не могли быть залиты водой со стола, в них не попадала грязь со стола, и они туго фиксировались с вилкой. Если фиксация очень тугая убедитесь, что со временем это не приведет к поломке креплений.
• Кроме того, нам наверняка потребуется как минимум одна розетка в столовой зоне. Ее можно будет использовать для зарядки мобильного или других временных электроприборов. В итоге у нас получается, что для кухни нам потребуется не меньше 10 розеток, а то и больше.

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

• Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
• Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

• Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

На фото приведена таблица приблизительной мощности различных электроприборов

• Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

Обратите внимание! При наборе нагрузки для каждой группы учитывайте, что все приборы одновременно у вас навряд ли будут работать. А через чур уж большая перестраховка приведет к удорожанию вашей схемы.

• Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
• В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж электрической проводки на кухне

После того как мы определились с местом расположения электрических точек и схемой электрической сети можно приступать непосредственно к монтажу. Мы не будем раскрывать все «таинства» штробления стен и правильного крепления проводов, но вот на некоторых аспектах остановимся подробнее.

Автомат однополюсный групповой на 16А	Монтаж любой новой группы по освещению начинается с установки группового автомата в квартирном щитке. Так как согласно норм ПУЭ нулевой провод не должен иметь коммутационных аппаратов на всем протяжении, то обязательным условием является установка однополюсного защитного автомата. Его цель защита вашей электропроводки от коротких замыканий и перегрузок.
Трехфазный автомат для подключения к трехфазной сети электрической печи	При наличии электрической печи у вас к квартирному щитку может подходить трехфазная сеть. В этом случае для питания печи организуется отдельная группа, защищенная трехполюсным автоматом. Если электрическая печь запитана от однофазной сети, то вам потребуется такой же автомат, как продемонстрирован на рисунке выше, только с номиналом в 25А.
Автомат УЗО	Автомат УЗО – устройство защитного отключения, предназначен для защиты человека от напряжения прикосновения. Он реагирует на ток утечки, появляющийся при снижении сопротивления изоляции проводников. В нашем случае аппарат должен быть выбран на ток утечки в 30мА.
Для прокладки однофазной сети следует использовать трехжильный провод	Монтаж проводки следует выполнять трехжильным проводом. Причем ПУЭ требует соблюдения цветовой маркировки провода. Одна жила должна быть желто-зеленого цвета и она предназначена для защитного заземления. Одна жила должна быть голубого цвета, и она предназначена для подключения к нулевым проводникам. А третья жила для однофазной сети может быть любого другого цвета и предназначена для подключения к фазным проводникам.
Трансформатор 220/12В	Если в вашей электрической сети предусмотрена сеть 12В, то вам не обойтись без соответствующего трансформатора. Современные трансформаторы не требуют обслуживания и практически бесшумны. Главное выбрать изделие, соответствующее подключаемой нагрузке. Для этого суммарная мощность всех подключаемых ламп должна быть ниже номинальной мощности трансформатора. Для уверенности лучше выбрать изделие с запасом в 10 – 30%.

• Согласно п.7.1.71 ПУЭ для каждой группы рекомендуется предусмотреть автомат УЗО. Причем согласно п.7.1.76 ПУЭ он обязательно должен стоять после группового автомата.
• Как известно проводка может быть выполнена открытым или скрытым способом. Но для кухонь квартир рекомендуется применять тот же тип проводки, как и для жилых помещений. В нашем случае это скрытая проводка.

Таблица выбора сечения проводов

• Сечение провода выбирается по табл. 2.1.1 ПУЭ. Но здесь есть и определенные ограничения. Согласно п.7.1.34 ПУЭ в жилых помещениях обязательно должна применяться медная проводка. Причем ее сечение должно быть не меньше 1,5 мм².

Обратите внимание! До 2001 года в жилых помещениях допускалась установка алюминиевой проводки. Сейчас это запрещено.

• Но если подбирать проводку для каждого присоединения, то это достаточно хлопотно и вряд ли цена на разные по сечению типу проводки будет разительно отличаться и позволит существенно сэкономить. Мы вам советуем устанавливать провод сечением в 2,5 мм², что конечно немного дороже, но наверняка. И в процессе монтажа вам не придётся заморачиваться какой провод к какой розетке вести.
• Не одна группа не может обойтись без распределительных коробок. Если у вас смешанная группа, то коробку обычно монтируют над выключателем освещения. Если в группе предусмотрено несколько выключателей освещения, то обычно монтируют над ближайшим к выходу.
• Если у вас чисто розеточная группа, то распределительную коробку следует расположить в удобном и равноудаленном месте от всех запитуемых электрических точек. Не следует их размещать за шкафами или другой мебелью, препятствующей доступу к коробке.
• Если у вас имеется сеть 12В, то вам следует установить трансформатор. Оптимальным местом для этого может стать распределительный щит. Но если до него далеко, то можно попробовать его спрятать в распределительной коробке. Только необходимо будет выбрать соответствующий размер коробки.
• Так же хотелось обратить ваше внимание на подключение трансформатора. Если у вас нет особенных условий, то выключатель для него лучше установить на напряжении в 220В, а не на 12В. Это снизит вероятность его повреждения, а также снизит энергопотребление. Ведь даже на холостом ходу он хоть немного, но потребляет электроэнергию. А в годовом выражении это могут быть значительные цифры.
• В остальном электрическая сеть кухни и монтаж точно таков, как и для жилых комнат. Ивы вполне можете его сделать самостоятельно как это продемонстрированно на видео.

Вывод

Как видите кухня не так уж проста в отношении электрической схемы. Но создается электропроводка на кухне самому себе поэтому лучше сделать ее качественно и учесть даже самые мелкие детали. Тем более что в нашей статье мы постарались обсудить каждую из них. Удачного ремонта!

Электропроводка на кухне – особенности и важные нюансы + Видео

Вот и пришло время заняться столовой комнатой – одной из самых важных комнат в доме! Вы так долго ждали этого момента и намерены сделать для себя здесь красивый и уютный уголок. Что надо знать об электропроводке на кухне – читайте далее.

Электропроводка на кухне – техника в исправном состоянии

Любой электрик скажет, что лучше делать проводку «с нуля». Ведь в стадии ремонта не так обидно «потрошить» стены, и вы точно не сможете повредить старый кабель. Проводка под технику на кухне – это самая большая головная боль электриков. Ведь именно это любимое для всех домочадцев место в доме является зачастую самым главным потребителем электроэнергии. Именно кухня становится огромным складом для скопления разного вида бытовой техники. В наше время успешно пользуются спросом и электроплиты, и кофеварки с мультиварками.

Не обойтись в столовой комнате и без холодильника, а уж для облегчения труда и создания уюта опытные хозяйки закупают телевизоры и посудомоечные машины, кухонные комбайны и электрочайники. И этот список можно продолжать до бесконечности. «Нашествие» бытовых товаров, которые как будто отвоевывают свою территорию на вашей кухне, заставляет специалистов все больше и больше заботиться об исправности и безопасности устанавливаемой электропроводки. Особенно в условиях чрезмерной нагрузки.

Появляющаяся в больших количествах на кухне бытовая техника делает электропроводку уязвимой. Что надо делать в таких случаях – читайте далее. Итак, шутки шутками, но ошибка в проводке может стоить вам дорого. Пострадать могут не только электроприборы, но и ваши родные и близкие, в случае, если начнется пожар. Так что настраиваемся на серьезный лад и приступаем к созданию главного документа – схемы для электропроводки на кухне.

Очень кстати будет, если вы именно сейчас только приступили к ремонту – сразу же проложите и пластиковые трубки (они необходимы при укладке кабеля), и сделаете выходы к тем самым местам, где и будут находиться ваши бытовые приборы. Не забудьте уточнить у специалиста, на какую мощность можно рассчитывать, а также какое количество любимых электроприборов можно установить. Не будет проблем с проводкой, если вы делаете все с чистого листа.

Если же планируете нагружать старые электрокабели, то лучше пересмотрите все досконально, чтобы, включая электрочайник с микроволновой печью, не делать постоянные забеги к щиту с выключающимися пробками.

Лучшие советы для чайников

Какие бы оценки в школе вы не получали по физике, ваша «5» в аттестате не поможет добиться желаемого, если не взять на вооружение основные советы специалистов. Те, кто «съел на этом собаку», порекомендуют четко придерживаться правил безопасности и не идти на компромиссы с совестью, говоря себе, что средств на хорошую электропроводку больше нет.

1. Для главной комнаты, где собирается ежедневно вместе вся семья, в идеале сделать отдельную электропроводку. Электрик-профессионал посоветует мощный электропривод и дополнительный, отдельный, автомат (с его помощью будет отключаться электропитание в экстренных случаях).
2. Если вы хотите скрыть провода в стенах, то, как минимум позаботьтесь об усиленной (двойной) изоляции и проследите, чтобы на эти стены не попадала вода. Многие хозяйки любят облагораживать кухню керамической плиткой, которая хорошо держит и не пропускает влагу. Плюс, как в самом лучшем сне электрика, можно добиться, чтобы каждый бытовой электроприбор был оснащен и своей собственной розеткой и проводом для заземления.
3. Хотите спокойно готовить и не бояться за себя и новинки технологического прогресса? Тогда перестаньте пользоваться без особой надобности на кухне удлинителями (или «тройниками»). Евророзетки решат проблемы с подключением зарубежной бытовой техники, и лучше будет, если вы сразу же выберете термоустойчивые (пластиковые) варианты.
4. В любом случае доступ к розеткам должен быть свободен, чтобы в случае короткого замыкания не пришлось двигать кухонную мебель, пытаясь судорожно найти, к чему подключена, к примеру, электроплита или холодильник. Как вариант, можно рассмотреть установку розеток и поверх мебели, что тоже очень удобно.
5. Если вы не уверены, что схемы, подсмотренные мельком и краем глаза в интернете, вас спасут от непредвиденных ЧП на кухне, то лучше вызовите специалиста, который за отдельное финансовое вознаграждение избавит вас от нежелательных последствий и пренеприятнейших сюрпризов.
6. Делайте проводку не на год или два – учтите, что новые технологии не стоят на месте, а значит, вам грозит реальная опасность не устоять перед соблазном и купить еще какую-то разработку в области кухонной техники. Поэтому лучше сделать несколько розеток, несколько отдельных линий и не думать потом о штробировании стен (пробивании отверстий под проводку).

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Как решать возникшие проблемы?

Если у вас слишком маленькая по метражу кухня, а вся проводка старая, то не пытайтесь добавить к уже имеющемуся багажу приборов стиральную машину, кондиционер, мощную вытяжку или еще что-либо. Конечно, с ними жизнь становится веселее и удобнее, но обойтись без них на кухне в принципе тоже реально. Если же вы никак не можете себе отказать в удовольствии, то во избежание внеплановых отключений электричества, вам придется или переделать заново всю проводку, составив и утвердив новый проект, или установить дополнительные кабели и провода.

Если вы выбрали второй вариант, то «раскурочить» стенку вам все-таки придется. Потому как для монтажа новых, нужно добраться до старых кабелей, а предыдущие линии уже находятся под слоем краски и штукатурки. Тоже самое касается и варианта с новой планировкой кухни, когда на основе маленькой столовой комнаты происходит расширение за счет коридора или других помещений. В таком случае, зачастую, также необходимо переподключать приборы, устанавливать новые источники освещения, а значит, и тянуть по стенам и потолкам новые линии.

Если схема не по зубам, советуем не сдаваться

Типовая схема под названием «электропроводка на кухне» может не сразу вам покориться. Поэтому обращаем ваше внимание на некоторые важные детали – провод для заземления не должен нигде коммутироваться (никаких автоматов), он должен идти на шину заземления или нулевую шину. Нельзя при ремонте ликвидировать старую систему заземления – новая проводка, если нет доступа к входному распределительному устройству в доме, должна быть распланирована с учетом имеющейся системы.

Если вы не знаете, где точно у вас проходили провода, то имейте в виду, что ранее электрики частенько предпочитали использовать для проводки межпанельные щели. К электроплите, по традиции еще советских времен, обычно прилегала специальная труба, проложенная через стяжку в вашем полу. Будьте готовы и к тому, что в вашей старой схеме проводки провода заходят в квартиру через верх, и кабели проложены под потолком. Так что, берясь за работу, не пытайтесь бездумно крошить стены в вашей кухне, учтите вышесказанное!

Если вы не знаете также различия между алюминиевыми и медными проводами – то вообще не приближайтесь близко к проводке, а доверьтесь специалистам. Поверьте, так будет безопаснее для всех. Ну, а для собственного успокоения после окончания ремонта потребуйте от электрика схему новой проводки для ваших будущих поколений, с обязательным указанием мест размещения кабеля, розеток, и т.д.

Оцените статью: Поделитесь с друзьями!

Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.
Устройство защитного отключения 30 мА располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.
Жилая площадь* Виды устройств защитного отключения и их количество < 35 м2 1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** от 35 до 100 м2 2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** > 100 м2 3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** * Для максимальной мощности 18 кВА ** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А. *** Для защиты кухонной электробытовой техники.
Автомат Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.



Линия групповой сети	Электропровода	Предохранители		Автоматы	Максимальная мощность
	1,5 мм2	10A		16A	2300 Вт
стандарт- ная розетка	1,5 мм2 2,5 мм2	— 16A		16A 20А	2300 Вт 3700 Вт
32 A	6 мм2	32A		32A	7400 Вт

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза Только желто-зеленый цвет: земля Только голубой цвет: нейтраль



Автомат	Сечение электропровода
	2,5 мм2	6 мм2	10 мм2
	Расстояние в метрах
16А / 3680Вт	16	38	64
20А / 4600Вт	12	30	51
35А / 7360Вт		19	31

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка

A Главный рубильник B Встроенная в щиток монтажная рейка для элементов C Клеммные колодки D Высокочувствительное дифференциальное устройство защитного отключения E Переключатель День / Ночь  F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



	1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.  2. Отвинтите патроны предохранителей и пронумеруйте провода.
	3. Отвинтите старый распределительный щиток и отсоедините провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

	1. Прикрепите щиток к стене с учетом длины проводов.
	2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.
	3. Вставьте в автоматы фазовую и нейтральную шины.  4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.  5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.
	6. Подсоедините фазу и нейтральный провод каждой линии к соответствующему модулю.
	7. Подсоедините все провода заземления от разных линий к нулевой шине. 8. Убедитесь в том, что нулевая шина подсоединена к стержню заземления.   9. Закройте распределительный щиток, предварительно сделав отверстия для проводов.   10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

	РАЗРЯДНИК предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.
	ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Перенос розеток на кухне — монтаж электрики для кухонной мебели в СПб

Монтаж электропроводки на кухне

Хотите перенести и добавить розетки для кухни? Требуется заменить проводку на кухне или выполнить монтаж новой проводки в соответствии с проектом кухонной мебели? Компания «Домашний электрик» предлагает полный спектр услуг для решения данной задачи.

• электромонтажные работы согласно проекту кухонной мебели
• полная и частичная замена электрики для кухни на заказ
• установка дополнительных, перенос существующих розеток
• дополнительные линии на стиральные и посудомоечные машины
• штробление без пыли (штроборез, пылесос) под электропроводку
• подключение электроплиты и установка варочной поверхности
• установка выключателей, подключение кухонной подсветки
• подключение бытовой техники к электросети квартиры

Специалисты электромонтажной организации «Домашний электрик» проконсультируют по любым вопросам связанных с монтажом и заменой электропроводки на кухне. Помогут перенести существующие и добавить новые розетки для кухонной мебели.

черновая разводка электрики на кухне чистовой монтаж розеток на кухне

Бесплатная консультация

Хотите добавить и перенести розетки для кухонной мебели, заменить проводку или проложить дополнительные линии на кухне в Санкт-Петербурге и Ленинградской области. Требуется консультации специалиста звоните в рабочее время по телефону: +7 (812) 642-84-64 или пишите круглосуточно в WhatsApp. Никаких менеджеров, общение напрямую с электромонтажником.

Стоимость переноса розеток на кухне

Никаких скрытых переплат. Фиксированные расценки. Оплата производится по факту выполненных работ, согласно расценкам указанным в прайс-листе. В любом случае стоимость электромонтажных работ в нашей организации зависит от…

• материала стен: бетон, кирпич, газобетон и т.д.
• количества розеток и выключателей
• метража штробы и проложенного кабеля
• количества соединительных коробок

Конечная цена на перенос и установку дополнительных розеток, монтаж новой и замену старой проводки для кухни определяется после осмотра объекта.

черновой монтаж электропроводки на кухне монтаж розеток и светильников на кухне

Гарантия на электрику для кухни

Гарантийные обязательства на перенос и монтаж дополнительных розеток на кухне составляет 18 месяцев. На остальные услуги электрика, выдается официальная гарантия по договору от 12 до 36 месяцев. На монтаж электропроводки в квартире, частном доме под ключ дается расширенная гарантия 60 месяцев (5 лет) с момента подписания акта выполненных работ.

Бесплатная консультация

Хотите узнать сколько стоит добавить и перенести розетки для кухонной мебели, получить консультации специалиста по монтажу электрики, заменить проводку или просто установить розетки на кухне… звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы.



Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Рекомендации по электрике на кухне

Перед началом подготовки электрики для новой кухонной мебели прочитайте рекомендации от электромонтажной организации «Домашний электрик».

• Как правильно расположить розетки для комфортного пользования бытовой техникой
• Сколько розеток необходимо на кухне для подключения бытовой техники
• Зачем менять проводку на кухне в домах советской постройки
• Как правильно выполнить распределение нагрузки по группам
• Как избежать полной замены электропроводки на кухне

Схема расположения розеток для кухни

схема расположения розеток для кухни

На схеме изображены рекомендуемые места установки розеток для кухни, выводы под подсветку мебели, вытяжки и рабочей зоны. Также указаны места, где рекомендуется устанавливать розетки во избежании проблем с установкой крупной бытовой техники (стиральная и посудомоечная машина, духовой шкаф, холодильник) при сборке мебели. Данный план монтажа розеток кухни носит ознакомительный характер, точное расположение и количество рассчитывается индивидуально исходя из проекта заказанной мебели. Точную схему расположения розеток на кухне выдает производитель.

Расположение розеток на кухне

Расположение розеток на кухне, должно соответствовать размерам мебели (проект кухни на заказ). В современной кухне имеется большое количество электроприборов. Соковыжималка, тостер, кофеварка, мультиварка, миксер, мясорубка, электрический чайник и под каждый прибор предпочтительно устанавливать отдельную розетку.

Розетки для встраиваемой техники

Современная кухонная мебель содержит в своем составе электрическую встраиваемую технику, поэтому планируйте размещение розеток после утверждения дизайна кухни, чтобы розетки и выключатели оказались на своих местах, а не спрятанные за шкафами, холодильниками и т.п. Очень вероятно, что при несоблюдении требований производителя придется пользоваться удлинителями, так как заводские шнуры крупной бытовой техники не будут доставать до точек подключения.

расположение розеток по проекту кухни количество розеток для кухонной мебели

Количество розеток для кухни

Оптимальное количество розеток на кухне не менее десяти штук. Если у вас всего три или четыре, то совсем скоро, придется прибегнуть к помощи удлинителей и тройников. Одним словом, распределение в современной квартире электрических розеток на кухне должно отвечать нескольким правилам:

• розетка для подключения электрической плиты — варочной поверхности переносится вниз, чтобы ее граница сверху находилась ниже, чем нижний край мебели. Устанавливается в свободном пространстве между ножками мебели (цоколь кухни). Рядом устанавливается розетка для подключения духовки
• розетки для подключения посудомоечной машины и холодильника выполняются в непосредственной близости от данных электрических приборов на высоте тридцати сантиметров от пола
• розетка для вытяжки и подсветки кухонной мебели устанавливается на высоте 2-2,5 метра от уровня пола
• розетки для подключения мелкой бытовой техники устанавливаются на высоте 10-15 сантиметров от поверхности кухонных столов
• для включения подсветки мебели изготавливается выключатель рядом со входом на кухню или в блоке с розетками над столешницей

Как правильно сделать электрику на кухне

Во время ремонта квартиры всегда возникает вопрос: как правильно сделать электрику на кухне? Как правило, ремонт кухни производится одновременно с приобретением новой кухонной мебели. В новостройках и квартирах советской постройки, оборудованных электрическими плитами, в месте установки кухонной мебели стандартно предусмотрено две розетки и один большой разъем для электроплиты. Но как показывает практика этого недостаточно для современной кухни. К тому же розетка для плиты зачастую установлена выше столешницы, нарушая дизайн новой кухонной мебели.

Модернизация электропроводки на кухне

Будь то новостройка или квартира в доме советской постройки, стандартная электропроводка не рассчитана на такое количество современной бытовой техники. В большинстве домов, построенных в прошлом веке, до сих пор используется алюминиевая проводка с большой степенью износа, поэтому нельзя экономить на модернизации электросети кухни, во избежание повреждения дорогостоящей техники и выхода из строя существующей электропроводки квартиры.

Распределение нагрузки на кухне

Для современной кухни обязательно требуется распределение нагрузки по группам… На мощную бытовую технику (духовка, стиральная машина, посудомоечная машина, варочная поверхность) требуется прокладывать отдельные линии от квартирного щита и устанавливать автоматы соответствующего номинала. Для бытовой техники, связанной с водой, устанавливается УЗО (устройство защитного отключения). На розеточную группу кухни, также потребуется прокладка отдельной линии.

перенос розеток по проекту кухни на заказ перенос розеток на кухне по проекту мебели

В некоторых случаях, можно избежать полной замены электропроводки, выполнив частичную модернизацию. Перенести существующие и добавить недостающих розетки от существующей электропроводки. Данный способ по большей части подходит для квартир в новых домах (новостройках). Перед выполнением таких электромонтажных работ для кухонной мебели необходимо проконсультироваться со специалистом. Получить бесплатную консультацию можно ежедневно с 9:00 до 23:00 по телефону: +7 (812) 642-84-64 или круглосуточно пишите в WhatsApp. Общение напрямую с электромонтажником.



Наши услуги

Разработка плана электропроводки кухни

Электропроводку на кухне можно легко выполнить, предварительно составив план электропроводки на кухне. При планировании электропроводки на кухне вы должны учитывать бытовые приборы, которые будут перемещаться с места на место, приборы, которые остаются неподвижными, размещение розеток для оптимального использования, места освещения для оптимального освещения в необходимых областях, а также любые специализированные розетки или гибкие соединения, такие как как и в случае со встроенными духовками.

Отличный план — спланировать будущую технику, которой у вас сейчас нет или, возможно, еще даже не изобрели.Оглянитесь на 30 лет назад и вспомните, что было тогда для кухонной техники. Теперь посмотрите на кухонную технику, которая у вас есть, и без которой вы не можете жить. Как видите, без каких-либо розеток и цепей, которые у вас есть сейчас, вы бы никогда не смогли подключить их по старой схеме подключения.

Добавьте несколько дополнительных розеток в нечетных местах, например, в углах над шкафами, рядом с раковиной с обеих сторон и над очень маленькими шкафчиками, чтобы всегда иметь розетку, когда она вам нужна.Также спланируйте свой образ жизни и предполагаемое использование: если у вас технически подкованная семья, запланируйте установку USB-розеток рядом с рабочими станциями или другими доступными местами для зарядки телефонов и планшетов.

Отводные цепи для малых устройств

Ответвительная цепь устройства подает питание на одну или несколько розеток, к которым подключены устройства, и которые не имеют постоянно подключенных осветительных приборов, то есть не подключены к какой-либо части устройства. Например, духовка с духовкой.

Национальный электротехнический кодекс (NEC) гласит, что ответвленная цепь общего назначения — это цепь, которая питает две или более розетки или розетки для освещения и приборов.

Минимальные требования NEC, согласно Разделу 210.52 (B), требуют, чтобы кладовая, столовая и кухня, включая розетки на столешнице, снабжались как минимум двумя отдельными цепями по 20 ампер. Конечно, вы захотите добавить еще много розеток и цепей для дополнительного удобства. Помните, что добавление дополнительных розеток к этим схемам разрешено в кладовой, столовой и на кухне.

Схемы для кухонных приборов

Цепи кухонных приборов, которые должны быть разделены, включают в себя мусороуборочные машины, посудомоечные машины, холодильники, микроволновые печи, электрические духовки, электрические плиты и выделенную цепь для розетки в столовой.

Розетки для столешниц

Когда вы думаете о размещении розеток для использования на столешнице, помните, что небольшие приборы, такие как мультиварки, кофейники, электрические сковородки и печи для пиццы, поставляются с короткими двухфутовыми шнурами.Попробуйте представить, где вы будете использовать каждый имеющийся у вас небольшой прибор, и соответствующим образом расположите розетки. Помните, что выпускное отверстие требуется в пределах двух футов от каждой стороны раковины, а выпускное отверстие — не более чем на два фута от конца прилавка. Ни при каких обстоятельствах не должно быть больше четырех футов между выходами на столешнице.

Розетки GFCI во влажных зонах

В Разделе 210.8 (A) (6) NEC требует, чтобы все розетки на столешнице были прерывателями цепи замыкания на землю (GFCI).Эта защита GFCI может быть в виде розетки GFCI или автоматического выключателя GFCI.

Освещение

Для ответвленных цепей освещения требуется только цепь на 15 А. Если в вашем доме установлено много потолочных вентиляторов, вы можете выбрать для этих розеток схемы на два ампера, чтобы у каждого вентилятора (и его двигателя) была своя схема. Потолочные вентиляторы состоят из двигателя вентилятора и светильника с одной или несколькими лампочками. Нагрузка одного может быть невелика, но несколько из них находятся в одной цепи, и 15-амперная цепь не режет их.

При размещении осветительных приборов постарайтесь обеспечить равномерное расположение освещения для оптимального освещения. Постарайтесь подключить цепи так, чтобы в случае отключения одной цепи рядом находилась другая цепь с освещением, чтобы все огни не погасли одновременно.

Трехходовые переключатели должны быть установлены там, где это необходимо, чтобы вы могли пройти к любому дверному проему и выйти из него, что дает доступ к переключателю света перед входом в комнату. Если будут использоваться лампы, которые подключаются к розеткам, попробуйте установить раздельные розетки, чтобы одна половина розетки оставалась горячей, а другая была подключена к выключателю, чтобы включить торшер или настольную лампу без необходимости пересекать темную комнату, чтобы включить ее. .

электрических цепей, необходимых в современной кухне

Реконструкция кухни не только улучшит внешний вид и функциональность вашего дома, но и повысит его стоимость за счет модернизации электрических цепей. Старые дома не были оснащены всеми современными удобствами и технологиями. На многих старых кухнях есть электрические розетки здесь или там, и отсутствуют розетки GFCI, которые должны использоваться везде, где есть вода, для защиты от поражения электрическим током.Если вы подумываете о переделке кухни или уже находитесь в процессе переделки, включите в свои планы электропроводку. Вы можете привести в порядок свою проводку и сделать время на кухне намного удобнее!

Кухня требует минимум 7 электрических цепей для правильной обработки основных элементов. Следует иметь в виду, что если у прибора есть двигатель, он должен иметь свою собственную электрическую цепь.

1. Освещение

В зависимости от общей мощности всех светильников на кухне, цепь 15 А, 120 В должна питать потолочные светильники, встроенные светильники и рабочее освещение.

2. Холодильник

Холодильники прошли долгий путь со времен старых морозильных камер. Помимо встроенных диспенсеров для льда и воды, есть умные холодильники, которые будут делать фотографии того, что находится внутри, и отправлять их на ваш телефон, пока вы ходите по магазинам, а также холодильники, которые позволяют заказывать продукты с сенсорного экрана на дверь. Излишне говорить, что вашему холодильнику нужна собственная выделенная цепь на 20 А, 120 В, даже если у него нет всех наворотов (и сенсорных экранов).

3. Духовка

Специальная схема для вашей духовки также важна на кухне. Для зоны приготовления пищи требуется цепь на 50 А и 240 В для подачи питания на плиту и духовку. Также требуется специальная розетка.

4. Микроволновая печь

По мере того, как микроволны с годами становились все больше, их потребляемая мощность также увеличивалась. Микроволновой печи требуется специальная цепь на 20 А, 120 В, соединенная с землей.Часто эта цепь используется совместно с выходом газовой плиты, если они не перегружают общую безопасную силу тока.

5. Вывоз мусора

В мусоропроводе должна быть отдельная цепь на 15 ампер, 120 вольт. В зависимости от местных правил работы с электрооборудованием, мусоропровод может делить электрическую цепь с посудомоечной машиной.

6. Посудомоечная машина

Если вы решили отказаться от мытья посуды вручную, в посудомоечной машине должна быть цепь 15 А, 120 В.Как упоминалось выше, он может использовать ту же цепь, что и вывоз мусора, в зависимости от местных норм.

7. Мелкая бытовая техника

Для небольших бытовых приборов, таких как кофейники, тостеры, консервные ножи, соковыжималки, мультиварки и блендеры, требуются как минимум две выделенные цепи на 20 А, 120 В. Розетки на столешнице не должны располагаться дальше четырех футов друг от друга.

Есть длинный список вещей, которые следует учитывать при ремонте кухни.Электропроводка должна быть в верхней части списка не только в целях безопасности, но и для повышения удобства. Имейте в виду, что никто не должен работать с электрической системой. Свяжитесь с профессиональными электриками из Бирмингема Advanced Electrical Company, чтобы помочь составить план электропроводки на кухне вашей мечты.

Электропроводка и электропроводка на кухне

Электропроводка на кухне отличается от электропроводки в других частях вашего дома.Поскольку электрические розетки (розетки) на кухне будут находиться рядом с источником воды (кухонной мойкой), требуются дополнительные меры для обеспечения безопасности людей в вашем доме.

Понимание требований NEC

С 1971 года Национальный электротехнический кодекс (NEC) требует, чтобы розетки GFCI были установлены в домах. GFCI означает прерыватель цепи замыкания на землю. Розетка GFCI контролирует электричество, протекающее в токе, и если обнаруживается какой-либо дисбаланс в токе, розетка отключается, и электричество к этой розетке отключается.Всем известно, что электричество и вода несовместимы, и розетки GFCI помогают бороться с этим потенциально смертельным дуэтом. Сначала сосуды GFCI требовались только снаружи домов, где дождевая вода могла вызвать проблемы, или возле бассейнов. Однако с тех пор NEC внесла изменения, требующие наличия розеток GFCI и внутри дома, в местах с источниками воды, таких как ванные комнаты и кухни.

Розетки GFCI для безопасности вас и вашей семьи

На кухне должно быть как минимум две цепи с защитой GFCI.Это означает, что все электрические розетки на кухонном столе должны быть разделены на две отдельные электрические цепи. Кроме того, все розетки на кухне, которые будут находиться над столешницей, должны быть розетками GFCI. Если розетка GFCI обнаруживает, что какое-либо электричество течет к заземленному объекту (например, человек держит кухонный прибор, подключенный к розетке GFCI), электричество, поступающее в эту розетку, немедленно отключается. Это снижает или устраняет риск поражения электрическим током или поражения электрическим током.

Знайте, куда идет проводка

На кухне, показанной в этом видео, который был одним из наших проектов по строительству жилых домов, мы разместили розетки GFCI справа от плиты, а также кабель диапазона для электрической плиты. Также мы подключили проводку на 120 вольт, на случай, если клиент выберет газовую плиту. Затем мы установили блок переключателей, освещение под стойкой и освещение над стойкой. Вы увидите еще одно гнездо GFCI слева от диапазона.

Поддерживайте проводку на кухне в соответствии с кодом

NEC требует, чтобы емкости располагались в пределах двух футов от разрыва любой столешницы.В доме, показанном на видео, есть розетки в пределах двух футов с каждой стороны от 36-дюймовой раковины, чтобы соответствовать требованиям. Национальный электротехнический кодекс также требует, чтобы расстояние между двумя розетками не превышало четырех футов, и мы также позаботились об этом. Кроме того, розетки GFCI должны быть на 20 ампер и 12 калибра. Розетки, которые не находятся за кухонной стойкой (например, розетка, в которую включен ваш холодильник), не обязательно должны быть розетками GFCI.

Не волнуйтесь, если что-то из этого сбивает с толку.Вот для чего мы здесь! Когда вы работаете с надежной компанией, такой как CMC Electric, которая уделяет особое внимание обслуживанию клиентов и их удовлетворенности, мы исключаем все догадки и неуверенность в вашем домашнем проекте. Мы позаботимся о том, чтобы ваша электрическая проводка была сделана правильно и соответствовала всем требованиям кодекса, без лишних затрат.

Не стесняйтесь обращаться к нам сегодня, чтобы задать вопросы или запланировать обслуживание. Независимо от того, требуется ли вам быстрое исправление, более обширный ремонт или масштабная реконструкция, наша команда знающих и дружелюбных сотрудников справится с этой задачей!

Как подключить розетку: установка GFCI

Этот пост был первоначально написан Джозефом Труини из Today’s Homeowner

Выходы прерывателя цепи замыкания на землю предотвращают случайное поражение электрическим током, и согласно нормам они требуются в ваннах, кухнях, прачечных, гаражах и на открытом воздухе.

GFCI имеет встроенный автоматический выключатель, который прерывает электрический ток в тот момент, когда он обнаруживает замыкание на землю или утечку тока. Но GFCI не будет работать, если он не будет правильно подключен. Если ваша электрическая система не обновлялась в течение 20 или более лет, вам, вероятно, потребуется установить GFCI.

Шаги для модернизации проводки розетки GFCI

1. Сначала выключите питание цепи, над которой будете работать.
2. Снимите крышку и открутите выпускной патрубок от коробки.Отсоедините провода и снимите старую розетку.
3. На задней панели GFCI находятся винтовые клеммы с маркировкой «нагрузка» и «линия». Единственный винт внизу — это винт заземления.
4. Подсоедините черный и белый провода к винтовым клеммам со стороны линии.
5. Прикрепите черный провод к темному винту, а белый провод к светлому винту. Снова убедитесь, что оба провода находятся на стороне «линии».
6. Оберните оголенный медный провод вокруг винта заземления и затяните его.
7. Аккуратно заправьте провода в коробку, прикрутите розетку и установите крышку на место.
8. Наконец, проверьте GFCI, нажав кнопки «тест» (выключение) и «сброс» (включение).
9. После отключения электричества на кухне на главной сервисной панели снимите крышку и открутите дуплексную розетку от имеющегося кабеля внутри коробки.
10. Установите новую розетку прерывателя цепи замыкания на землю, подключив черный и белый провода к «линейной» стороне розетки.
11. Подсоедините оголенный провод к винту заземления. Установите на место крышку и убедитесь, что GFCI работает правильно.
12. Нажмите кнопку тестирования; розетка должна отключиться.
13. Сброс для возобновления подачи тока.

Напоминания о кодах электрооборудования

• Все розетки розеток на столешнице должны быть защищены устройством GFCI, установленным на розетке, или автоматическими выключателями GFCI.
• Кухня должна иметь две 20-амперные цепи для кухонных приборов.
• Должны быть установлены розетки на столешнице так, чтобы ни одна точка на прилавке не находилась на расстоянии более 2 футов от розетки.

Нужна помощь в ремонте дома? Узнайте, может ли одна из этих компаний, предоставляющих гарантии на дом, стать вашим решением.

Как установить электрические розетки на кухонном острове | Home Guides

Кухонные острова предоставляют дополнительное рабочее пространство для домашних кухонь. Некоторые кухонные острова высокого класса включают раковины и поверхности для приготовления пищи, но типичные кухонные острова имеют большое пространство шкафа и столешницу.Добавление электрических розеток к вашему острову расширяет функциональность вашей комнаты и открывает типы проектов, которые вы можете реализовать на острове.

Измерьте длину и ширину розеточной коробки. Используя карандаш и линейку в качестве линейки, нарисуйте прямоугольник на стене острова, где вы хотите разместить розетку.

Вырежьте лобзиком дыру в стене кухонного острова. Глубокое лезвие лобзика позволяет вырезать отверстие точно на боковой стенке шкафа.Выбросьте распиленную древесину.

Найдите ближайшую электрическую цепь на кухне. Вам следует избегать специальных цепей электроприборов, например, для плиты, духовки или посудомоечной машины, и держаться подальше от цепей для вашей микроволновой печи. Вместо этого найдите ближайшую универсальную розетку. Измерьте расстояние между этой цепью и новой розеткой. Добавьте дополнительные 3–5 футов, чтобы учесть любые повороты или изгибы, а также в случае неправильного измерения. Отрежьте это количество провода для проекта с помощью пары электрических плоскогубцев.

Откройте дверцы кухонного островка и просверлите отверстие в полу под тем местом, где вы планируете установить блок выключателя. Проденьте проволоку в отверстие и направьте ее к существующей кухонной цепи, которую вы собираетесь использовать. Просверлите отверстие в полу под этой схемой и пропустите проволоку обратно. Просверлите любые балки пола между двумя контурами.

Выключите электричество в доме, щелкнув главным выключателем. Этот переключатель часто находится в верхней части коробки автоматического выключателя или является рычагом сбоку от него.Это отключит электричество во всем вашем доме.

Зачистите восемь дюймов оболочки с каждого конца провода, обнажив отдельные провода внутри. На упаковке вашего комплекта GFCI указано, какую часть каждого провода нужно зачистить, но обычно от 1 до 2 дюймов.

Вставьте розетку в отверстие на острове и отметьте винты карандашом. Снимите коробку, просверлите отверстия через карандашные отметки с помощью сверла 1/8 дюйма. Прикрутите коробку к острову.

Протяните проводку через коробку розеток, оставив выступать на 6–8 дюймов.Вставьте черный провод в патрубок цвета латуни на задней стороне выхода GFCI и затяните латунный винт отверткой. Вставьте белый провод в серебристый фитинг и затяните серебряный винт. Подключите зеленый провод к винту заземления сбоку от розетки и затяните.

Закрепите прерыватель GFCI на коробке с помощью прилагаемых винтов. Крепления на выключателе находятся вверху и внизу розетки. Накрутите лицевую панель на переднюю часть розетки.

Вставьте другой конец провода в имеющуюся коробку розеток.Снимите пластину переключателя и розетку с крепления и открутите гайки, соединяющие провода в распределительной коробке. Соедините и скрутите черные провода вместе с помощью гайки и сделайте то же самое с белыми проводами. Открутите провод заземления на винте заземления розетки.

Включите главный выключатель питания в доме. С помощью тестера розеток проверьте каждую вилку, чтобы убедиться, что подача питания безопасна.

Ссылки

Советы

• Если вам неудобно работать с электричеством, проконсультируйтесь с квалифицированным электриком.Эти профессионалы следят за тем, чтобы работа выполнялась должным образом и в соответствии со всеми существующими кодексами.
• Выключатели GFCI требуются в соответствии с национальным электрическим кодексом.

Writer Bio

Джаред Павенти — директор по связям с общественностью некоммерческой организации, занимающейся заболеваниями, на Северо-Востоке. Он имеет степень магистра в Школе общественных коммуникаций им. С.И. Ньюхауса при Сиракузском университете и степень бакалавра Университета Св. Бонавентура. Он также ведет блог о признательности за еду: Al Dente.

Как далеко должны быть друг от друга электрические розетки?

Вы когда-нибудь хотели иметь домашнюю электрическую розетку где-нибудь еще в комнате? Вы когда-нибудь задумывались, почему строитель установил электрическую розетку в одном месте, а не в другом?

На это есть причина. Раздел 210.52 Национального электротехнического кодекса США гласит, что электрическая розетка должна быть на каждой кухне, спальне, гостиной, семейной комнате и любой другой комнате, в которой есть отдельное жилое пространство.Они должны располагаться по крайней мере через каждые шесть футов по линии пола. К ним не относятся специальные электрические розетки для таких предметов, как ваша плита, или розетки в шкафах или ящиках, расположенные на высоте более 5 ½ футов от пола или управляемые выключателем света.

Подробно рассматривается в зависимости от каждой комнаты. Например, на кухне выходы на столешнице должны находиться на расстоянии не более 48 дюймов. Это потому, что это средняя длина электрического шнура, который есть во всех современных приборах.Если вам не нужно перенапрягаться, чтобы пользоваться прибором, риск опасности меньше.

NEC США также дает рекомендации по типу. Две 20-амперные цепи для кухонных розеток, одна для прачечной, одна для каждой ванной комнаты и одна отдельная ветвь для оборудования центрального отопления и кондиционирования воздуха. Они предназначены для мощных бытовых приборов, таких как фен.

Общие области, такие как жилые и семейные комнаты, не имеют требований к розеткам прерывателя тока замыкания на землю (GFCI). GFCI должен устанавливаться в ванных комнатах и ​​находиться на расстоянии не менее трех футов от внешнего края раковины.Розетки GFCI также необходимы для всех розеток на столешнице на кухне.

В качестве дополнительной меры безопасности во многих новых зданиях теперь требуются защищенные от несанкционированного доступа розетки. Вы найдете эти розетки, обозначенные утопленной буквой «TR» на лицевой стороне розетки. Розетки с защитой от взлома имеют подпружиненную заслонку внутри самой розетки, чтобы маленькие дети не могли запихивать в нее предметы. Обычно они не требуются, если розетка расположена на высоте 66 дюймов или более от пола, если она расположена за большим прибором или если она является частью осветительной арматуры или другого устройства.

Конечно, для определения минимумов созданы руководящие принципы. Многие дома сегодня становятся лучше, когда они предлагают домовладельцу больший доступ к электричеству в разных частях дома.

Если вы когда-нибудь мечтали о розетке, вам постоянно не хватало места для подключения самых популярных современных интеллектуальных устройств или вы задавались вопросом, удовлетворяет ли ваш дом ваши потребности в электричестве, пора поговорить с одним из наших электриков. Мы можем помочь вам обновить проводку и установить домашние электрические розетки в соответствии с вашими потребностями.

Нет нейтральной электропроводки на кухне — обмен стеками для ремонта дома

Невозможно ослабить провод

«14/2» означает черный, белый и неизолированный провод, обернутый в оболочку. «14/3» то же самое, за исключением того, что он также имеет красный провод внутри оболочки .

Если красный провод выходит за пределы оболочки, ослаблен или прикреплен, то его нельзя использовать . Вообще. Это совершенно неправильная техника подключения. Закройте его проволочной гайкой и лентой и вставьте в заднюю часть коробки.В конце сервисной панели просто отрежьте — бесполезно. Тот, кто его установил, сделал очень плохую работу, и все остальные работы в доме следует рассматривать в соответствии с Кодексом.

Я знаю, что он пытался сделать , но вы не можете этого сделать — так что нет смысла вдаваться в кровавые подробности.

Косички в порядке

Ничего страшного, если цепи соединены косичками с проволочными гайками и короткими отрезками провода к розетке. Это вполне приемлемый метод подключения.

Обходной путь: поместите все в одну схему

Самый простой способ — просто подключить все к одной цепи.Это нехорошо, это, конечно, не будет соответствовать стандартам новой постройки или переделки, но это лучше, чем было у него.

По возможности, вы должны потянуть еще как минимум две цепи 12 AWG / 20A, предпочтительно три, и распределить нагрузки между ними. Затем отключите цепь 15A / 14AWG или посвятите ее чему-то одному, например, холодильнику.

Два пути к GFCI

Внутри панели можно установить прерыватель GFCI. Это защитит все в этой цепи. Вы должны использовать прерыватель на 15 А, потому что в цепи есть любой провод 14 AWG.

Или вы можете установить розетку GFCI на коммутаторе. Вы можете решить, какие дополнительные нагрузки вы хотите защитить GFCI, прикрепив их к стороне LOAD GFCI. Если вы поставили «горячий» терминал GFCI LOAD, вы также должны поставить его компаньона «нейтральный». У вас может получиться 2 гайки с двумя группами нейтрали: незащищенная и защищенная. Если горячий проходит через GFCI, а нейтральный — нет (или наоборот), GFCI сработает.

.
