Как подвести электричество от столба к дому

Современная дача – полноценный дом, в котором хозяева создают комфорт, оборудуют ее различными бытовыми приборами. А работы на земельном участке максимально механизируют, приобретая электрогазонокосилки, насосы, обеспечивающие полив, культиваторы и многое другое оборудование. Большинство этих механизмов и многочисленных приспособлений работают, питаясь от электросети. Поэтому энергоснабжение становится наиважнейшей составляющей всей инженерии дома и требует грамотного устройства проводки непосредственно в жилом строении, подключения к воздушной линии электропередач от столба и при необходимости установки дополнительной опоры.

Разрешительная документация

Первый и важный шаг на пути к электрификации дачи – получение в энергопоставляющей организации разрешительных документов на пользование электричеством. При обращении в компанию, обслуживающую электросети, к которым владелец дачи планирует подключаться, он получает технические условия, где обязательно оговариваются такие пункты:

• возможность подключения дома к электричеству от столба;
• точка присоединения;
• напряжение;
• предусматриваемая нагрузка объекта подключения.

Помимо этого энергокомпания выдвигает требования к пользователю по поводу устройства защиты от перенапряжения, к приборам автоматики, изоляции, учету потребления электроэнергии.

По действующим законам энергопередающая компания не имеет права отказывать заявителю в подключении строения к электричеству. Однако случаются подводные камни, когда получение разрешения откладывается по серьезным причинам. Например, отсутствует технологическая возможность подключения из-за того, что старая линия работает на пределе и увеличение нагрузки может привести к аварийной ситуации. Тогда заявителю сообщаются сроки проведения модернизации линии и вопрос электрификации дачи откладывается.

Зато счастливые обладатели разрешительных документов могут смело приступать к работам по проводке электричества от столба к дому, но при этом строго придерживаться каждого пункта технических условий.

В том случае, если владельцы планируют использовать электроэнергию и для отопления дома, потребуется еще дополнительное разрешение от организации, осуществляющей энергонадзор.

Выполнение отвода от воздушной линии столба

Хорошо, если столб находится не дальше 25 метров от границ территории участка, это облегчает задачу. Когда расстояние превосходит это значение, приходится устанавливать дополнительную опору. Таковы регламентирующие правила.

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля – это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант – кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ – дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение – его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 – 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть – 1,8 – 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Контур заземления

Схема подключения электричества к дому от столба требует выполнения контура заземления на вводе. Для этого копают траншею глубиной 80 см, вбивают вертикальные заземлители длиною как минимум 2 м и в количестве 3-х штук. Их соединяют между собою горизонтальными металлическими прутками, используя сварку, и подводят к месту ввода в дом в электрический щиток. Смонтировав заземление, обязательно проверяют показатель сопротивления тока, которое должно соответствовать нормативам.

Важно знать

Весь этот процесс сначала и до подключения электричества, пломбирования электросчетчика требуют соответствующего свидетельства о допуске к выполнению электромонтажных работ.

Самостоятельное подключение грозит штрафными санкциями. А вот выбор способа проводки – это дело хозяйское. Да и все другие работы по монтированию электропроводки в доме разрешается выполнять своими руками, но при этом соблюдая нормы и технику безопасности.

Еще один нюанс. Энергоснабжающие организации часто выдвигают требования к дачным и садоводческим товариществам, чтобы счетчики хозяева устанавливали на столбах в специальных герметических щитках на уровне глаз для удобства проверки. И хотя эти требования не предусмотрены регламентирующими правилами, лучше избавить себя от лишней головной боли и придирок.

Подключение электричества от столба: виды и преимущества

Главная » Статьи » Как выбрать способ подведения электричества от столба

Вопрос: «Как лучше подключить электричество от столба?» ставит в тупик многих владельцев частных домов и дачных участков. Для многих есть единственный способ присоединения к электросети: подведение проводов от столба ЛЭП к распределительному щитку на доме по воздуху. Но есть и еще один метод подключения: прокладка кабеля под землей. У него также есть свои преимущества, которые необходимо изучить.

Специалисты компании «РСК» в Калининграде рекомендуют внимательно подойти к выбору способа подключения от столба к дому или участку. Свяжитесь с нами и мы расскажем, как поступить конкретно в вашем случае.

Воздушное подключение к линии электропередач

Чтобы подключить электричество от столба к дому или участку по воздуху, необходимо соблюсти несколько условий:

• высота ввода кабеля — не менее 2 м 75 см. На этой отметке устанавливается распределительная коробка с устройствами защитного отключения (УЗО) и подключается провод от столба. Если нет возможности смонтировать щиток на этой высоте, применяется специальная стойка, в обиходе — «гусак». Уже от трубостойки кабель подводится к распредкоробке. Существуют нормативы по установке гусака. Данную операцию лучше поручить профессиональным электрикам.
• расстояние до столба линии электропередач от дома или участка не должно быть больше 10 м. В противном случае правилами предписывается установка опоры (столба), к которой протягивается кабель от ЛЭП и далее — к дому.
• использовать медный кабель. Также применяются алюминиевые провода сечением от 16 мм.

Требуется выполнить требования к монтажу и пожарной безопасности: выбрать опорный кабель или СИП, изоляцию, убрать провод в специальный металлический кожух в местах контакта с деревянными конструкциями.

Преимущества подключения электроэнергии от столба по воздуху

Почему нужно вводить электричество воздушным методом? Кроме того, что этот метод наиболее привычный и распространенный, он имеет объективные преимущества:

• высокая скорость подключения;
• низкие трудозатраты;
• доступная стоимость.

Обычно этих параметров хватает, чтобы склонить чашу весов в пользу воздушного подключения. Для полноты картины следует помнить о главном недостатке метода — открытости, в том числе, для погодных явлений: снега, наледи, ветра. Обрывы кабеля — частая проблема, с которой жители Калининграда и области обращаются в нашу компанию. Именно поэтому стоит обратить внимание на подземную укладку кабеля.

Плюсы и минусы подземного подключения электричества

К несомненным достоинствам метода относятся:

• защищенность подключения: провод не оборвут ветер или лед, не повредят горе-водители. Кабель пролегает в траншее под земле, единственное, что может ему угрожать — это неплановые земляные работы;
• удобство укладки: специальная двухслойная труба служит одновременно для защиты и в качестве трассы, в которой проходит кабель;
• безопасность: провода не проходят над домом или двором, они надежно укрыты под землей;
• эстетичность: кабель не написает над головой, не мешает обзору.

Не лишен метод и недостатков: это и дороговизна, и большой фронт работ — копка траншеи, укладка кабеля, защитные мероприятия. Важно подобрать качественные материалы для изоляции кабеля под землей. Это позволит защитить подключение от влаги, грызунов и других внешних факторов.

Задаться вопросом о типе подвода электрики от столба стоит уже при разработке проекта подключения электричества. Обратитесь к нашим специалистам за консультацией на любом этапе работ!

Подвод от столба к дому

Строительство частных домов и дач превращает пустыри в посёлки в считанные годы. Но даже самый красивый коттедж не может быть комфортным и безопасным для проживания без электричества.

Мы готовы оказать Вам помощь в монтаже коммуникаций на любом объекте. Если рядом с Вашим участком находятся линии электропередач, мы поможем Вам провести кабель в дом: быстро, безопасно и доступно.

Подключение к дому электричества – эта задача, которая, хоть и кажется довольно простой и легко выполнимой, однако, если подумать то окажется, что для выполнения этой работы нужно как минимум:

1. Выполнить подключение электричества к дому, и обеспечить при этом надёжное и безопасное крепление кабеля, протянув провод от столба к дому;
2. Правильно смонтировать ввод электричества в дом, что бы это не только обеспечивало бесперебойное электроснабжение, но и не привело к неприятным последствиям в будущем;
3. Осуществить подключение на электрическом столбе, на высоте, с соблюдением всех норм, правил и требований безопасности.
4. Установка счётчика на столб, при необходимости.
5. В некоторых случаях может потребоваться установка дополнительных электроопор.

Таким образом, не зависимо от того, дача у Вас или частный дом, подключение электричества лучше всего доверить профессионалам, обладающим всеми нужными знаниями, навыками, опытом и инструментами.

Наши специалисты осуществляют подключение электричества к частному дому, коттеджам, дачам и любым другим объектам с соблюдением всех норм. Мы имеем все необходимые инструменты как для осуществления электромонтажа, так и для работы на высоте на опорах линий электропередач. Сотрудничая с нами Вы получите весь спектр услуг в одном месте и помощь в решении проблем с электричеством от одного подрядчика, а значит не только сэкономите деньги и время, но и получите качественный сервис и гарантию безопасности.

Закажите подходящий вариант подключения объекта к электросети:

• Монтаж воздушной линии. Электропроводка устанавливается на дополнительных столбах и кратчайшим маршрутом подводится к зданию.
• Монтаж подземной линии. Данный вариант значительно дороже по цене, однако надёжнее, безопаснее и эстетичнее.

Наши мастера проконсультируют Вас и подскажут, какую альтернативу лучше выбрать с учётом реальных условий.

Подключение домов в Тульской области

Мы осуществляем подключения домов, дач и коттеджей в различных районах области. Наши специалисты прибудут со всем необходимым оборудованием и осуществят подключение быстро и качественно. Если Вам необходимо подключить дом в Щёкино, Заокском, Новомосковске или на Косой Горе позвоните нам по телефону +7 (930) 791-23-15 или 79-23-15 и мы подключим дом к электрическим сетям.

Вы сможете заказать любые дополнительные услуги, к примеру мы устанавливаем счётчики электроэнергии на столбе, осуществляем установку защитного заземления, монтаж электрощита для оборудования, установку столбов и многое другое.

Наши специалисты работают с любым количеством столбов.
Мы работаем с объёмами:
от 1 столба,
до обеспечения электричеством посёлков, деревень, районов и дачных кооперативов.
Установка опор (столбов)
Стоимость уточняйте по телефону.

Свяжитесь с нами любым из способов указанных на сайте или используйте форму обратной связи и мы перезвоним Вам в кротчайшие сроки.

Подключение электричества к участку, провести свет на участок

Главная » Электрика — Подключение электроэнергии к участку

Подключение электричества к участку — необходимый этап при строительстве дома. Провести свет на участок нужно для обеспечения дальнейших строительных и монтажных работ. Электрическая энергия требуется для работы инструментов и приборов. Кроме того, энергоснабжение участка — основа для остальных инженерных сетей дома.

Особенности подключения участка к энергосети

Условия, как провести электричество на участок, зависят от удаленности от линии передач. Поэтому компания предлагает различные варианты того, как подключить электричество к дому.

Перед началом работ по подведению электроэнергии необходимо создать проект и согласовать его в городских электросетях. Это обязательная процедура, необходимая для обеспечения безопасности. Поэтому подключение электроэнергии к частному дому, предполагает решение ряда бюрократических задач.

Проект должен соответствовать технологическим требованиям, содержать подробное описание способа подключения и методики. Наша компания готова не только выполнить проект, но и провести процедуры его согласования. Благодаря наличию лицензии, а также опыту и высокой квалификации сотрудников, выполнение проекта подключение электричества к участку, прохождение согласования пройдет быстро.

Главное, что заказчик не будет участвовать в разрешении указанных вопросов и получит готовый результат.

Стоимость подключения электричества к участку

Стоимость, которую необходимо будет заплатить за работу мастера, согласование и стоимость материалов, будет определена во время первой встречи. Мощность подключения может составлять от 5 до 15 кВт. Возможно подключение 3-фазного электричества

Мы вместе с вами соберем необходимую информацию про электропроводку и обсудим план-схему монтажа:

1. Количество и месторасположение, где будут располагаться розетки, выключатели света.
2. Осветительные приборы — их способ установки.
3. Количество и размещение всех потребителей электрической энергии (электробытовые приборы), их мощность.
4. Утвердим способ укладки кабели (открытый или скрытый способ).
5. Местоположение электрического учетного щитка.

Отдельно следует указать, что компания предоставляет гарантию на все виды работ. Наиболее выгодным для заказчиков предложением, является монтаж электричества под ключ. При таком варианте, клиенты могут рассчитывать на серьезные скидки.

Каким образом выполняется подключение электроэнергии к частному дому?

Чтобы подключить электричество на участок, следует принять во внимание его особенности. В первую очередь важна удаленность земли от линии передач. Поэтому, чтобы подключить электричество на участке может потребоваться установка опоры или даже нескольких опор.

Это необходимо, если расстояние до границы участка от ближайшей опоры превышает 30 метров. Соответственно, стоимость подключения электричества в частном доме включает цены за опоры и их монтаж. Установка опор осуществляется с учетом расположения дома. Ведь от опоры необходимо будет провести сип кабель до дома и завершить подключение.

Соответственно, выполнение данной работы можно разделить на несколько этапов:

1. Чтобы подвести электричество к участку, необходимо провести замеры и спланировать расположение опор.
2. Их установка осуществляется с помощью бурового оборудования. Установка завершается бетонированием столба. Затем он подсоединяется к линии передач.
3. От столба необходимо подвести к дому сип кабель.
4. Помимо этого, нужно установить электрический счетчик учета.

Таким образом, свет в частном доме и на участке становится результатом многоэтапной работы.

Важно учитывать, количество фаз. Подводить электричество к загородному дому можно с одной или тремя фазами. Рекомендуется провести свет с тремя фазами. Сеть выдержит большое напряжение. А наличие трех фаз даст возможность подключать к сети различное электрооборудование.

Кроме того, следует сказать, что стоимость электроэнергии остается неизменной вне зависимости от количества фаз. Электроэнергия стоит довольно дорого. Поэтому в ходе монтажных работ, следует изначально отдавать предпочтение энергосберегающим технологиям. Заложить такие решения можно еще на этапе проектирования.

Подключение электричества к дому от столба: цена

Присоединение жилого объекта к централизованной системе электроснабжения является стандартной и регламентированной процедурой. Тем не менее, цены на подключение электричества далеко не всегда находятся в рамках общепринятых и узаконенных прейскурантов. Дело в том, что каждый присоединяемый объект имеет свои особенности. Свои нюансы имеют и внешние условия, при которых это присоединение выполняется.

Все особенности процедуры заранее ни учесть, ни предугадать невозможно: по отдельности это не в силах сделать ни опытный проектировщик, ни представитель электросетевой компании, отвечающий за разработку технических условий. Только объективный анализ всех данных, которые прямо или косвенно влияют на особенности прохождения данной процедуры, помогает правильно определить такой параметр, как подключение электричества к дому от столба цена, а также учесть всевозможные отклонения от прайса на выполнение подобной услуги.

Учитывая все вышеперечисленное, владельцу присоединяемого объекта не следует сильно удивляться, если, вдруг, фактическая стоимость присоединения окажется существенно выше той, на которую от рассчитывал. Опираясь на свои ничем не подтвержденные предположения или на информацию, которую предоставили знакомые или соседи по улице, невозможно правильно просчитать стоимость подобной услуги. Поэтому рассмотрим вкратце основные факторы, которые могут повлиять на итоговую цену.

Этапы присоединения и из чего формируется стоимость каждого этапа

Как мы уже говорили, технологическое присоединение – это регламентированная последовательность действий, которые имеют четкую последовательность. Начинается процедура с подачи заявления на присоединение в представительство местной электросетевой компании. На данном этапе на стоимость присоединения будет влиять такой фактор, как объем присоединяемой мощности. Мы думаем, не нужно пояснять, что чем более высокий уровень энергопотребления будет иметь тот или иной объект, тем дороже обойдется заявителю подключение электричества к участку, а также ко всем постройкам, расположенным в его пределах.

Второй этап присоединения заключается в разработке технических условий. Эта процедура учитывает особенности расположения объекта на местности, а также позволяет официально утвердить тот или иной способ подвода электроэнергии к участку (воздушный, подземный и т. д.). Присоединение электроэнергии к дому от внешней электрической опоры (от столба) является наиболее простым и дешевым способом подведения электричества к энергопринимающем оборудованию. На данном этапе к итоговой стоимости подключения добавляются расходы, связанные с обеспечением технологической возможности присоединения. Уровень расходов на технологическое присоединение к электрическим сетям при выборе способа подвода электричества будет напрямую зависеть от конструктивных особенностей подводящей линии.

Заключительный этап присоединения заключается в осуществлении технологического присоединения, то есть – в выполнении целого ряда электромонтажных мероприятий. И от того, какой объем работ придется проделать представителям электромонтажной компании для выполнения технических условий и для запуска энергопринимающего оборудования в режим постоянной эксплуатации, будет зависеть стоимость последнего этапа работ.

На практике электроснабжение дома и его присоединение к внешней системе энергоснабжения может быть реализовано без строительства дополнительных объектов электросетевой инфраструктуры (воздушных опор, трансформаторных подстанций и т. д.),  что неизбежно снизит затраты собственника присоединяемого объекта. Если же для подключения энергопринимающего оборудования понадобится возводить трансформаторную подстанцию или устанавливать дополнительные столбы, это обязательно должно быть учтено в общих расходах на электрификацию.

Подключение электричества к дому от столба схема, подземный ввод кабеля в дом

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Схема проводки электричества от столба к дому

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Допустимые параметры проводки электрического кабеля

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Применяемые кабели (ВВГ)

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Пример. Мощность, которую можно подключить к медному кабелю сечением 10 мм2 на напряжение 380 В – от 30 кВт, на напряжение 230 В – от 15 кВт, что вполне достаточно для домашнего комфорта.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

I=P/U•cosФ

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии

Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Предупреждение!

Если по какой либо причине вышел из строя автоматический выключатель, или вы решили его просто заменить своими руками, то номинальный его ток должен соответствовать длительно допустимому току кабеля – участку линии, который он защищает. То есть, если кабель ВВГ 3х1.5, длительно допустимый ток для него 15 А. При условии, что он проложен под штукатуркой или трубе, номинальный ток автоматического выключателя должен быть не более 15 А.

Если вдруг вы поставили ВА 32 А, то может получиться так, что при увеличенной нагрузке кабель или розетка будет греться, может оплавиться, загореться, и случится пожар, а защита не сработает, особенно, если это электричество в деревянном доме.

Совет. Нужно помнить, что не только кабель, но и вся пускорегулирующая и защитная аппаратура выбирается по длительно допустимому (рабочему) току.

Тип и марка кабеля по условиям прокладки

Самый распространённый и рекомендуемый кабель для прокладки в жилых помещениях, это кабель ВВГ. Если требуется прокладка кабеля по сгораемому основанию и под перекрытием, то необходимо применять кабель ВВГнгз. Маркировка «нгз» обозначает, что кабель не горючий и с заполнителем. В последнее время широко используется аналог кабеля ВВГнгз, кабель NYM. У него улучшенные эксплуатационные характеристики. Он отрицательно относится к воздействию прямых солнечных лучей, поэтому рекомендуется для прокладки внутри жилых и административных зданий и помещений.

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

Чтобы в вашем доме работали бытовые приборы, светили люстры и светильники, необходимо, чтобы дом был подключен к электросети. Подключение дома в Лобне к электросети осуществляется посредством:

• провода СИП (воздушный ввод)
• кабеля (кабельный ввод).

Рассмотрим, как сделать ввод электричества в дом правильно?!

Воздушный ввод

При монтаже воздушного ввода электричества в дом проводом СИП на опоре, расположенной на границе с участком, устанавливается щит учета, в котором размещается счетчик.

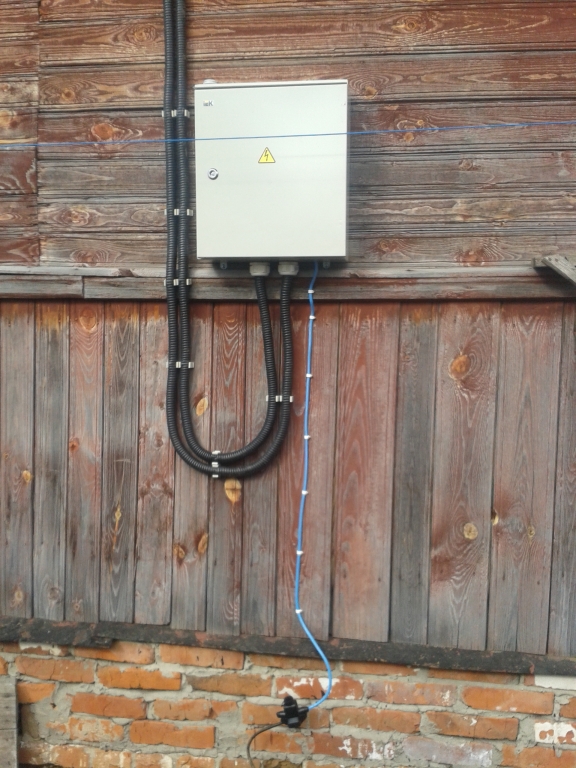

щит учета

Хотя это противоречит ПУЭ (п. 1.5.27). От счетчика с опоры до дома натягивается провод СИП4: двух- или четырехжильный, в зависимости от того, какой ввод мы делаем (однофазный или трехфазный) с помощью специальных анкерных зажимов DN123 для провода СИП4.

Анкерный зажим dn123

Далее счетчик подключается к линии электропередачи посредством того же провода СИП4 и прокалывающих зажимов P645, которые предназначены для выполнения подключения ответвлений к магистральному проводу.

Прокалывающий зажим P645

Обычно провод натягивают только до стены, потом по стене прокладывают кабель ВВГ необходимого сечения, делают отверстие в стене, через которые пропускают кабель и заводят на клеммы вводного автомата в щите дома. Кабель ВВГнг и провод СИП4 соединяют между собой с помощью тех же прокалывающих зажимов P645. Очень часто можно встретить такую работу: провод СИП заводят в дом до клемм автомат в щите. С одной стороны, нет разрыва на вводе, что повышает надежность . С другой стороны, нарушается правило(ПУЭ п. 7.4.36), поскольку в здание заводится провод, у которого жилы в одиночной изоляции.

Подключение ввода на опоре к щиту учета

Бывает, что людям не нравится вид на стене, где висят прокалывающие зажимы. Им можно посоветовать поступить следующим образом: установить на стене клеммную коробку и соединить в ней провод и кабель через клеммы. Кабель ВВГнг обычно затягивают в гофру и крепят к стене посредством специальных клипс. Также можно проложить кабель в коробе. Отдельно хочу сказать о том, как завести кабель ВВГнг в дом. Как уже было сказано выше, для этого в стене делается отверстие. После некоторые электрики просто засовывают провод в отверстие и на этом все. ЭТО НЕ ПРАВИЛЬНО!!!

Через стену кабель необходимо прокладывать в гофре. Если дом деревянный, то дополнительно необходимо установить в стене гильзу (отрезок металлической трубы). После этого все щели можно (и нужно) замазать или цементным раствором, или алебастром, или использовать монтажную пену.

Кабельный ввод

Для осуществления кабельного ввода электричества в дом от счетчика от опоры к дому прокладывают кабель в траншее.

Подключение кабеля к счетчику на опоре

кабельный ввод

Для защиты кабеля на опоре используют трубу ПНД или металлическую трубу подходящего диаметра.

Металлическая труба для защиты кабеля на опоре

Место выхода кабеля из трубы нужно закрыть от попадания воды и снега внутрь трубы. Для этого используют либо термоусадку, либо монтажную пену. Кабель можно использовать как алюминиевый, так и медный; желательно использовать бронированный кабель типа АВБбШв или ВБбШВ.

Кабель ВБбШв

На фото видно металлическую броню под защитной оболочкой.

Если используется кабель без брони, то приходится применять защиту для кабеля на всем его протяжение в траншее. В качестве защиты можно брать асбестоцементные трубы или трубы ПНД для водопровода. Существует также специальная двухслойная гофрированная труба(электротехническая), правда, она в разы дороже вышеупомянутой трубы ПНД. Так что выбор зависит от вашего кошелька. Т. к. кабель заводится через фундамент, необходимо делать отверстия в фундаменте для кабеля. Лучше это осуществить на этапе возведения фундамента: до заливки фундамента установить трубы в нужных местах для кабеля. Если этот момент упущен, то потом придется долбить отверстия в фундаменте с помощью перфоратора, что нарушит целостность фундамента.

Кабельный ввод является более затратным и трудоемким: кабель дороже провода СИП, необходимо копать траншею для кабеля, укладывать трубы для защиты кабеля. Кроме этого, требуется на концах кабеля устанавливать концевые муфты для защиты жил кабеля и предотвращения попадания воды внутрь оболочки кабеля. Для монтажа концевых муфт требуются специальные термоусаживаемые трубки (ТУТ), баллончик с газом и горелка.

Концевая муфта

Но зато кабель не портит эстетичный вид дома и участка в отличие от провода СИП, который будет висеть над участком.

Хочется отметить такой момент: некоторые одаренные личности вместо кабеля в земле прокладывают провод СИП. ЭТОГО ДЕЛАТЬ НЕЛЬЗЯ!!! Ни в трубе, ни каким-либо еще способом! Для этого есть КАБЕЛИ!!! (ПУЭ п. 2.1.48)

Кстати, счетчики в Лобне подключаются к электросети напрямую, без установки автомата защиты перед счетчиком, что опять же противоречит ПУЭ (пп. 1.5.36, 7.1.64).

В Лобне устанавливают электросчетчики «Матрица». Это указывается в технических условиях (ТУ) на подключение электроэнергии. Причем энергосбыт навязывает установку данного типа счетчиков, что является нарушением прав потребителя. Правда, я не слышал, чтобы кто-то оспаривал это.

На этом все, что мне хотелось рассказать о том, как сделать ввод электричества в дом правильно.

Если Вы живете в Дмитровском или Солнечногорском районе, то для организации ввода в дом Вам потребуется установить трубостойку. Как это сделать, рассказано .

Если Вам нужны услуги электрика для подключения дома к электросети и требуется сделать ввод электричества в дом, то Вы можете обратиться ко мне по телефону

электромонтаж в СПб и ЛО

Главным документом, позволяющим начать электромонтажные работы, является техническое условие для данного вида работ. Разрешение запрашивается непосредственно в энергоснабжающей компании. Перед приездом заказчику необходимо рассчитать мощность, которую будет потреблять домашняя техника. На основании технических возможностей линий электропередач энергоснабжающая компания выдает соответствующее разрешение.

Стоимость подключения к электричеству от столба

На подготовительных этапах присоединения дома к электросети важно знать точную стоимость комплекса работ по подключению. Мы знаем насколько важно получить информацию на вопрос «сколько стоит подключение электричества к частному дому» без звонков менеджерам и отправки заявки через сайт. Поэтому на этой странице представлена цена за электромонтажные работы и список услуг, включенных в стоимость.

На прайс по подключению к электричеству влияют такие факторы, как рекомендованная мощность, удаленность ближайшего столба от территории загородного дома и др. По окончанию монтажных работ осуществляется проверка подключения и системы защиты от перегрузок.

Способы подведения кабеля к дому

Провести ответвление от линии электропередачи можно воздушным или подземным способами. Последний вариант является наиболее популярным за счет отсутствия висящих проводов, идущих от столба к дому. Однако цена такой услуги подключения электричества выйдет дороже, по сравнению с воздушным способом.

Воздушный способ считается наиболее безопасным, ведь риск хищения электрической энергии сокращается до минимума. Для контроля потребляемой электроэнергии необходимо установить ШУЭ (шкаф учета электроэнергии) на опоре или фасаде дома.

Разводка электричества в загородном доме включает следующие действия:

• Установка вводного устройства (автоматического выключателя).
• Установка прибора учета электроэнергии.
• Устройство защитного отключения.
• Защита электросети от перегрузок.

Выполнение работ согласно плану — один из основных принципов нашей компании. Специалисты всегда готовы подсказать и порекомендовать оптимальные решения для подключения коттеджа или локальных строений к электричеству. Вы можете также воспользоваться дополнительными услугами: подключение техники и прочего оборудования, установка розеток и выключателей, монтаж щитового оборудования и установка элементов системы «умного дома».

Цена на услугу актуальна при выполнении комплексных работ на обьекте.

Выработка энергии в вашем доме — Как работают электросети

И, наконец, мы подошли к проводу, который подводит электричество к вашему дому! Мимо типичного дома проходит ряд столбов с одной фазой питания (на 7200 вольт) и заземляющий провод (хотя иногда на полюсе будет две или три фазы, в зависимости от того, где находится дом в распределительной сети). В каждом доме к столбу прикреплен барабан трансформатора .

Во многих пригородных районах линии распределения проходят под землей , и в каждом или двух домах есть зеленые трансформаторные коробки.

Задача трансформатора — снизить напряжение 7200 вольт до 240 вольт , что составляет нормальную бытовую электрическую сеть. Давайте еще раз посмотрим на этот столб снизу, чтобы увидеть, что происходит:

• Обратите внимание, что по полюсу проходит оголенный провод. Это заземляющий провод. У каждой опоры на планете есть один. Если вы когда-нибудь наблюдаете, как энергетическая компания устанавливает новую опору, вы увидите, что конец этого неизолированного провода прикреплен в виде катушки к основанию опоры и, следовательно, находится в прямом контакте с землей, протяженностью от 6 до 10 футов (1 . От 8 до 3 метров) под землей. Это хорошее надежное заземление. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, проходящий между полюсами (и часто оттяжки, идущие с боков), прикреплен к этому прямому соединению с землей.
• Два провода выходят из трансформатора и три провода идут в дом. Два от трансформатора изолированы, а третий — голый. Оголенный провод — это провод заземления. На каждый из двух изолированных проводов подается 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт.Такое расположение позволяет домовладельцу использовать приборы как на 120, так и на 240 вольт. Трансформатор имеет такую ​​конфигурацию проводов:

240 вольт поступает в ваш дом через счетчик ватт-часов , который измеряет ваше потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов. Раньше считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национального обновления технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены на интеллектуальных счетчиков , которые напрямую связываются с энергокомпанией.Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что сокращает время восстановления [источник: DOE].

Основы бытового электроснабжения Drops

Отвод электроснабжения представляет собой пучок электрических кабелей, идущих от опоры электросети компании-поставщика электроэнергии до соединения в вашем доме. Поскольку линии электроснабжения расположены выше вашего дома, кабели, идущие к вашему дому, буквально опускаются, спускаясь с более высокого места на более низкое.Если в вашем доме нет места для электроснабжения, он питается от аналогичных кабелей, проложенных под землей.

Сервисные капли обеспечивают всю мощность

Вся электроэнергия в ваш дом поступает из строя. Если отключится служба, вся электроэнергия в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие конечности или обледенение, могут привести к прекращению обслуживания. Упавшие аварийные разряды чрезвычайно опасны, так как они несут электричество, достаточное для питания всего дома.Не приближайтесь к упавшему сервисному дропу.

Стандартный сервисный отвод включает три кабеля или проводника. Два изолированных «горячих» кабеля, каждый на 120 вольт электричества. Третий кабель, обычно неизолированный (неизолированный) из алюминия, служит нейтральным проводником и обеспечивает структурную опору для всей линии обслуживания.

Каким образом вы отвечаете за устранение неполадок в обслуживании?
	Энергетическая компания	Квалифицированный электрик
Воздушные провода от столба до дома	х
Сервисный кронштейн для крепления сервисных проводов к дому	х
Электросчетчик	х
Погодная головка, прикрепляемая к сервисному кабелю		х
Сервисный кабель от погодозависимой головки до шкафа счетчика, затем к сервисной панели (выключатели)		х
Счетчик розетки		х

Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от данных в таблице.

Отказ от обслуживания

по сравнению с подземными линиями электропередачи

В то время как обрывы в наземных коммуникациях были стандартом на протяжении многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным коммуникациям. Когда линии проходят под землей, они рассматриваются как вспомогательные линии, а не как линии разветвления. Заглубленные линии предпочтительнее в первую очередь потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и исключают опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть поражены строительными бригадами или, возможно, даже домовладельцами, копающимися в своих дворах. Установка и ремонт подземных линий намного дороже и трудозатратнее, чем воздушные линии связи, а смещение грунта может повлиять на подземные линии и связанное с ними оборудование.

Начальник службы и пункт обслуживания

Когда сервисное соединение достигает дома, оно подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.Обычно рабочая головка состоит из жесткого стального канала (например, большой трубы), который проходит через крышу или вдоль внешней стены и завершается фитингом в виде ракушки, называемым утеплителем или погодозащитным колпачком.

Открытая передняя часть фломастера обращена вниз для защиты от дождя и снега. Нижний конец служебной мачты соединяется с панелью обслуживания дома или блоком выключателя. Дополнительный набор сервисных кабелей начинается от сервисной панели (и электросчетчика) и проходит через сервисную головку и выходит из нее.Эти кабели подключаются к служебным кабелям ответвления рядом с внешней стороной мачты. Это соединение называется точкой обслуживания, и оно представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания служебные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется сила тяжести, чтобы вода не стекала по кабелям в рабочую головку.Капли воды, движущиеся по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге выпадают из кабеля.

Требования к высоте падения при обслуживании

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них следуют рекомендациям Национального электрического кодекса (NEC). Как правило, рабочая площадка должна находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и подъездными путями к жилым домам.Минимальная высота над площадками, доступными только для пешеходов, такими как подъезды или террасы, составляет 10 футов. Минимальное расстояние над бассейном — 22 1/2 фута. Когда сервисные точки подвешиваются над дорогами общего пользования, они должны быть не менее 18 футов в высоту.

Ремонт после окончания обслуживания

Хотя домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электромонтажные работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрического кабеля и, возможно, даже установка новых цепей.

Однако домовладельцам не разрешается выполнять какие-либо работы по отключению коммунальных услуг. Во-первых, прекращение обслуживания принадлежит коммунальной компании, а не домовладельцу. С другой стороны, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцы также не должны пытаться выполнять какие-либо работы с кабелями между точкой обслуживания и электрической панелью обслуживания дома. Как и в случае отключения услуг, питание в этих кабелях постоянно находится под напряжением, если только энергокомпания не отключит его.Если у вас возникли проблемы с обслуживанием вашего дома, позвоните в коммунальную компанию. Если у вас есть проблема с сервисной головкой или кабелями между точкой обслуживания и сервисной панелью в вашем доме, вызовите квалифицированного электрика.

Что такое Weatherhead?

Weatherhead — это закругленная крышка, основная задача которой — не допускать попадания воды в трубы, и это важная часть передачи электроэнергии от электросети к вашему дому.

Что такое Weatherhead?

Поглотитель по существу защищает воздушные провода, идущие от коммунальной компании к вашему дому.Обеспечение прочности этого соединения — вот что доставляет вам электричество, а погодные условия гарантируют, что соединение будет защищено от погоды, птиц и любых других элементов, которые могут повредить провода.

Служебный подъезд

Сборка конструктивных элементов и проводки, которая соединяет ваш дом с электросетью, известна под общим названием служебный вход . Служебный вход начинается с трансформатора на опоре электросети. Тяжелые изолированные провода и металлический кабель, протянутые по потолку от трансформатора к вашему дому, называются отводом .Отвод для обслуживания либо прикрепляется к металлическому столбу, поднимающемуся через крышу, либо прикрепляется к внешней стороне дома. Опора называется мачтой или стояком и содержит большой кабель или отдельные провода, известные как служебные входные проводники (или служебный входной кабель). Эти проводники выходят из мачты через головку Weatherhead, которая имеет такую ​​форму, что при выходе проводники наклоняются вниз.

Пункт обслуживания

Форма Weatherhead помогает предотвратить попадание дождя и снега на мачту гораздо больше, чем вы можете ожидать.Во-первых, он просто закрывает мачту, чтобы не допустить попадания дождя и снега. Во-вторых, способ крепления опоры к мачте позволяет сделать небольшое провисание проводов, известное как капельная петля . Любой дождь, который скапливается в служебных отводных тросах, стекает вниз, а затем падает со дна отводящего контура, а не на служебную мачту.

Точка, где служебные ответвительные провода соединяются с входными служебными проводниками внутри вертикальной мачты, известна как точка обслуживания , и обычно представляет собой точку официальной передачи между поставщиком коммунальных услуг и потребителем коммунальных услуг. Все, что находится на стороне дома от точки обслуживания (за исключением счетчика), обычно устанавливает электрик. Все, что находится на коммунальной стороне точки обслуживания, устанавливается и обслуживается персоналом коммунального предприятия.

Подробнее о Weatherhead

С учетом терминологии, объясненной выше, вы можете понять, почему метеорологические заголовки часто называют заголовками или служебными заголовками. Но не все Weatherhead устанавливаются на мачты. Некоторые типы крепятся к стене здания, а некоторые имеют специальный зажим для крепления проводников служебного входа (обычно кабеля) непосредственно к Weatherhead.В этом случае мачты нет вообще. Поглотители для использования с мачтами могут быть предназначены для зажима или навинчивания на конец трубы мачты. Мачта обычно представляет собой жесткий металлический кабелепровод, либо жесткий металлический канал (тип RMC), либо промежуточный металлический канал (тип IMC). Некоторые Weatherhead можно использовать с неметаллическими трубами (обычно из ПВХ-пластика). Все эти особенности регулируются местной строительной администрацией и / или коммунальной компанией, а правила варьируются от места к месту.

Подключение дома к электросети

Рисунок 1.Типичная панель автоматического выключателя соединяет электрические устройства дома с сетью. ^[1]

Подключение домов к электросети — завершающий этап электросети. После того, как подстанции распределительной сети снизят напряжение до безопасного уровня, этот этап может быть завершен. Провода отходят от соседних линий электропередач и подключаются к отдельным зданиям (домам, квартирам, предприятиям и т. Д.), Сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом.Затем электричество проходит через сервисную панель, в которой находятся устройства электробезопасности (автоматические выключатели и предохранители). Эта сервисная панель имеет все провода, идущие к различным электроприборам в доме. ^[2]

Каждый дом подключен к электросети через какой-то блок предохранителей или автоматический выключатель, как показано на рисунке 1.

Отказ от обслуживания

Воздушное подключение к электросети от инженерных линий до служебного входа называется служебным отводом.Имеет три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа сброса служебных данных: отключение службы мачты и отключение службы скоб. Подземное служебное соединение называется боковым служебным. ^[2]

Рис. 2. Подъем на мачте с метеозаборником (вверху), вертикально соединенным через трубопровод с электросчетчиком (внизу). ^[3]

Служебное падение мачты

Мачта представляет собой комбинацию трубы и флюгера, которая находится наверху крыши (Рисунок 2).Подъемник прикрепляется к мачте за ручку мачты. «Капельные петли» служат, прежде всего, для обеспечения провисания, которое снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в водовод. ^[2]

Служба поддержки Clevis

Clevis относится к разъемам, которые прикрепляют проводники линии обслуживания к стороне здания. В этой установке трубопровод и гидрозатвор прикреплены к бокам жилого дома ниже линии крыши. ^[2]

Рисунок 3. Трансформатор, установленный на площадке для распределения электроэнергии, соединяет основные линии электропередач с домами. ^[4]

Сервисный боковой

Это подземный служебный вход, первичные линии электропередачи проходят через кабелепровод к входу контактного трансформатора, а вторичные линии электропередачи соединяют выход трансформатора со счетчиком электроэнергии. ^[2]

Рисунок 4. Схема расположения розеток со всего мира. ^[5]

Главный выключатель

Главный выключатель используется во время аварийных ситуаций для прекращения подачи электроэнергии.

• Основное отключение может быть выполнено с помощью главного разъединителя. Это выключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (Рисунок 1).
• Основное отключение также может быть выполнено одним или несколькими автоматическими выключателями, расположенными в электрическом щите, для этого автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводов, потому что это должно отключать питание всех цепей. ^[2]


Выходы

основная статья

Электрические розетки служат для подключения различных устройств, которым требуется электричество.В мире существует множество различных типов розеток с различными характеристиками напряжения и электрического тока. ^[6] Некоторые из них показаны на рисунке 4.

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

1. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipedia/commons/5/5d/US_wiring_basement-panel.jpg
2. ↑ ^{2,0 2,1 2,2 2.3 2,4 2,5} R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Introduction to Electricity , 1rst ed. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.
3. ↑ Wikimedia Commons [Online], доступно: https://upload.wikimedia.org/wikipemmons/e/ea/Residence_service_drop.JPG
4. ↑ sdpitbull через Flickr [Online], доступно: https://www.flickr.com/photos/stevestr/4624935949
5. ↑ (2014, 23 июля). Файл: Plugs.png [Online].Доступно: http://wikitravel.org/shared/File:Plugs.png
6. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Introduction to Electricity , 1rst ed. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.2, стр. 341-346.

Как провести подземную электроэнергию в сарае

От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующая электрическая сеть обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки — это, вероятно, работа для профессионала.

В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.

шагов для подачи электроэнергии в сарай:

1. Определите, какая будет потребность в электроэнергии флигеля. Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
2. Найдите главную панель дома и определите, достаточно ли поступающей мощности для удовлетворения потребностей пристройки, а также достаточно ли места для установки нового автоматического выключателя.
3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
4. Выйдя наружу, пора рыть траншею. Перед тем, как начать земляные работы, Скотт набирает 811, универсальный номер Call Before You Dig. Эта служба отправляет техника, который определит местонахождение и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
5. Копание траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был как минимум на 18 дюймов ниже поверхности) при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
6. Чтобы защитить канал от острых камней, в траншею засыпают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы, достаточной для ее изгиба.Как только канал остынет, новая форма станет постоянной.
9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы предупредить любого, кто будет здесь копать в будущем, о наличии подземной энергии.
10. В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладут слой бетона толщиной 2 дюйма, песок и предупреждающую ленту.
11. После установки всех трубопроводов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
12. Первый шаг к вводу проводов в трубу — это протянуть ленту электрика от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
13. Пропуская рыбную ленту через канал, Скотт привязывает веревку длиной ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
14. В кабелепроводе код требует использования отдельных проводов, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
15. Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, потому что его легче проложить внутри сарая к новой субпанели. С этим проводом большого сечения используются специальные соединители с винтовыми зажимами.
16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
18. В подпанели устанавливаются выключатели и ограничитель перенапряжения, а кабельная разводка проводится с использованием типовых методов внутренней проводки.
19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и на сарай можно подавать питание.

Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей зарядной станции для электромобилей.

---

инструментов:

См. Внутреннюю часть блока главного выключателя

Изображение большего размера См. Другое изображение однофазного домашнего хозяйства и разделенная фаза Подробнее об источнике электроэнергии

Внутри трансформатор бытовой распределительный Внутри каждого трансформатора 2 витка (обмотки) изолированного провода, называется первичная обмотка и вторичная обмотка.Высокое напряжение (4500-7200 вольт) поступает на первичную обмотку. катушка на двух проводах со стороны распределения и выходов бытового напряжения в вторичная катушка на трех проводах называется триплекс. -Когда мощность проходит через катушку 7200 вольт, она вызывает поток энергии через вторичную катушку, даже если катушки изолированы или изолированы друг от друга и не трогайте или иметь общие провода. Это принцип электромагнитная индукция. -Различное напряжение и сила тока достигается изменением числа витков или витков на каждой катушке и т. д. -Электроэнергия может проходить через трансформатор в обоих направлениях. Если в доме есть солнечные батареи, и они генерируют напряжение, превышающее бытовое использование, происходит обратное, и вторичная катушка питает первичную катушку.

Пример рабочий провод отвода -2 Горячие провода и 1 нейтральный провод покидают трансформатор и переходят в Поглотитель расположен сбоку от дома или местного столба. -Triplex обычно используется для ответвительных проводов и содержит 1 неизолированный алюминиевый провод на нейтраль и 2 изолированные алюминиевые провода для передачи Hot1 и Hot2 от трансформатора до шкафа счетчика. -Обычно 1 Горячий провод сплошной черный, а другой Горячий провод сплошной черный с желтым полоса. -Triplex означает 3 провода, скрученные вместе в один кабель. Квадраплекс — это 4 провода скручены вместе, чтобы сформировать 1 кабель. Различные типы комплектных кабелей доступны для удовлетворения различных требований. -После выхода из трансформатора нейтральный провод того же калибра. как горячие провода, поэтому в аварийной ситуации нейтраль может нести напряжение равно входящему Hot. -Нейтраль всегда подключена к проводу заземления. Провода заземления меньше и используется в целях безопасности.Вся сетка скреплена Система Нейтраль-Земля и служит для стабилизации сети. Земля также помогает автоматическим выключателям, поглощая короткие замыкания и события перегрева это отключение и может повредить выключатели. -Принятие дополнительных мер по соединению всех проводов и всех заземляющих стержней. вместе дома помогает защитить сервис от скачков напряжения, вызванных рядом молния. Соединение — это соединение металла с заземляющим проводом. который, в свою очередь, подключен к заземляющему стержню, вбитому в землю к глубина, соответствующая местным нормам заземления. Электрическая панель, входящие телевизионные и телефонные линии и т. д. все заземлены вместе в массив. Ресурс: Зачем нужен заземляющий провод

Сечение провода заземления меньше сечения нейтрали

Как для получения электрического обслуживания — Позвоните в местную электрическую компанию: Спросите спецификации и разрешение на подключение электрооборудования. -Электрический компании может потребоваться лицензированный электрик перед утверждением установки, или в сельской местности они могут позволить домовладельцу установить метровая коробка и флюгер. -Следуйте спецификациям: -Установите измерительную коробку и флюгер на стороне любого стационарного строительство. — Мобильные дома и жилые дома без юбки, временные постройки и полуразрушенный конструкции обычно требуют отдельного столба для счетчика и метража. внедорожников подключится к розетке, которая прикреплена к кабелепроводу под коробкой счетчика. -Требуется отключение питания в точке подключения. -Блок выключателя может быть установлен на опоре. Или канал может проходить под землей в любую структуру, где заканчивается коробка выключателя.Коробка выключателя должна иметь главный выключатель. — Высота флюгера, высота измерительной коробки, размер кабелепровода, размер провода, размер и тип столб, расположение заземляющего стержня, владение имуществом, адрес выставления счета, расстояния возврата, близость к силовой опоре и трансформатору, деревьям, другим зданиям и т. д. должны быть рассмотрены. -Обычно на опоре должен быть установлен заземляющий стержень диаметром 8 футов с надлежащим заземлением. … местные нормы для грунта различаются в зависимости от типа почвы, влажности и температура. — Измерительный блок, кабелепровод, провод, заземляющий стержень и погодная головка доступны по адресу местный хранить.Установите измерительную коробку, кабелепровод и заземляющий стержень. -Бегать провод от измерителя до метеогенератора и оставьте указанное количество провода висит из флюгера. Энергокомпания проверит счетчик и провода, а затем прикрепите провод к столбу, установите счетчик в коробку счетчика, затем повторно включите предохранитель на полюсе питания, чтобы подать питание на службу. Электрический компания не будет подключать электроэнергию, если кабелепровод не закроется выключено или непрерывно к главному выключателю, отключенному внутри коробки выключателя. Ресурсы: Пример руководства по установке службы

Изображение большего размера

Метр коробка и флюгер -2 провода под напряжением и 1 нейтральный провод спрыгните с трансформатора и войдите в фломастер. -Старший кварталы и сельские дома часто имеют наземное обслуживание с метеоролог. Когда дома или в офисе есть подземное сообщение, нет флюгер, а вместо трансформатора может быть внутри метро хранилище или на уровне земли, и электричество доставляется в коробку счетчиков в подземный водовод. -Назначение водоотталкивающего устройства состоит в том, чтобы не допускать попадания воды на мачту, измерительную коробку и т. Д. Не допускать попадания воды в мачту и подземные каналы или короткие канистры. происходить. -Влага может вызвать ржавчину коробки и повреждение электрических компонентов. соединения. -Вся электроэнергия должна проходить через коробку счетчика, поэтому энергокомпания может измерить количество потребленных киловатт-часов.

Метр Box -Three провода входят в коробку счетчика. Те же 3 провода подходят для метро или выше подключения к наземным службам. -Горячий провода от энергокомпании подключаются к наконечникам с одной стороны. Горячие провода идут к коробке выключателя подсоедините к проушинам на другой стороне. Нейтральные провода подключаются к тот же наконечник. Провод заземления можно подключить к клемме нейтрали или к разъему Терминал.Используйте большой шестигранный ключ или шестигранный ключ, чтобы сильно затянуть проушины. тугой против провода. -Счетчик «вонзается» в измерительную коробку, используя 4 штыря, что сопоставимо с расширение шнур, подключенный к розетке. -Счетчик замыкает цепь, позволяя электричеству течь в основную Коробка выключателя. Если счетчик отсутствует, то выступы внутри счетчика коробка есть живое электричество. Никогда не предполагайте, что питание отключено. Ресурс: Как подключить сервисное отключение

Как установить электроэнергию на свободном участке

Неважно, разбиваете ли вы лагерь в сельской местности или строите дом на пустом участке, вам понадобится немного энергии, чтобы сделать его действительно пригодным для жизни.

Для начала у вас есть два варианта: временное питание от портативного генератора или временное питание от местной опоры электросети.

В большинстве случаев цель состоит в том, чтобы после завершения вашего проекта получить стабильную и постоянную электроэнергию от коммунальной компании. Если предположить, что это правда, имеет смысл понять это с самого начала; вам нужно будет настроить его только один раз. Но жить за пределами досягаемости коммунальных услуг, особенно в очень сельских районах, где люди хотят, чтобы их домики для отдыха или охотничьи лагеря были в порядке, является обычным явлением.Здесь мы рассмотрим два подхода к обоим методам установки энергии: использование портативного генератора или подключение к электросети.

Затраты на постоянное электроснабжение

Прежде чем вы решите, какой тип электроэнергии вам нужен — даже до того, как вы решите купить недвижимость, — вы должны проверить, сколько коммунальное предприятие будет взимать плату за обслуживание вашего объекта.

Если вдоль дороги перед домом проходят линии электропередач, то они делают каждый день установку одной или двух столбов.Но если строительная площадка находится далеко от дороги (например, в миле от леса), затраты на подачу электроэнергии на площадку будут сильно отличаться.

Энергокомпания бесплатно предоставит некоторые линии обслуживания — например, от дороги до объекта в 100 футах от них. Но если вы перейдете к большему количеству столбов и потребуется намного больше футов провода, тогда стоимость может составить от 25 до 50 долларов за фут. Так, для гипотетического отступления от дороги на одну милю, скажем, это означает где-то от 125 000 до 250 000 долларов.Некоторые сервисные веб-сайты даже предлагают позволить вам оплатить часть этой стоимости по годовой ставке около 10 процентов. Убедившись, что вы планируете заранее и понимаете возможные затраты, критически важно для успеха вашего проекта.

Портативный источник питания

Переносные генераторы

— хорошее решение, если прокладка инженерных сетей на вашем участке слишком дорога или сложна. Даже если вы подключаетесь к сети, неплохо иметь генератор, который запускался бы, если плохая погода выйдет из строя ваши коммунальные услуги.

Имейте в виду, что начать с портативного генератора — это довольно хорошее долгосрочное вложение. Даже если вы закончите с электроснабжением, вы (и члены вашей семьи или соседи) придумаете много способов найти хорошее применение портативному генератору спустя долгое время после того, как лагерь или дом будут построены.

Когда вы покупаете генератор, вы покупаете ватты (амперы X вольт). Как правило, чем больше ватт вы хотите, тем выше будет цена. Перед покупкой вам нужно будет выяснить, сколько ватт вам нужно.

Быстрый поиск в Google подскажет вам приблизительную номинальную мощность типичных электроинструментов и предметов домашнего обихода. Несколько примеров:

• Переносная дрель — 200-450 Вт
• Телевидение — 250-350 Вт
• Холодильник — от 400 до 600 Вт
• Кофеварка — от 600 до 900 Вт
• Циркулярная пила — 1000-1300 Вт

Имейте в виду, что то, что вам нужно для временного лагеря, отличается от того, что может обеспечить реальное удобство дома при отключении электричества.

Вы также должны оценить свою толерантность к шуму. Генераторы большой мощности могут быть очень громкими, в диапазоне от 80 до 90 децибел (дБА), что сопоставимо с газонокосилкой или бензопилой. Во многих случаях генератор остается на этом уровне шума, когда он включен.

К счастью, есть альтернативы, называемые инверторными генераторами. Они могут стоить немного дороже (800 долларов за 3600 ватт в инверторном генераторе по сравнению с 400 долларов за 3600 ватт в традиционной модели). Но они намного тише, в диапазоне типичного человеческого разговора, около 50 дБА.Такое снижение шума возможно за счет более эффективных двигателей, лучшей звукоизоляции корпуса и высокотехнологичной системы управления. Это позволяет двигателю работать на высоких оборотах только при высоком потреблении, а затем понижать обороты до холостого хода, пока не потребуется дополнительная мощность.

Энергетика

Если вы решили построить свой собственный дом самостоятельно или наняв субподрядчиков для выполнения работы, всем понадобится энергия. Большинство подрядчиков привезут с собой собственные генераторы, а не будут зависеть от вас.Но, в конце концов, до того, как кто-либо получит свидетельство о заселении, дом будет нуждаться в электроснабжении, поэтому временное энергоснабжение от коммунального предприятия не требует больших дополнительных затрат.

Как правило, им придется установить новую опору и трансформатор, вне зависимости от того, будет ли эта служба временной или постоянной. Временное обслуживание будет осуществляться с помощью пары сосудов, прикрепленных к столбу на высоте нескольких футов над землей. Они обслуживаются кабелем, идущим по опоре через метр в защищенные от атмосферных воздействий коробки автоматических выключателей.

Обычно это пара дуплексных розеток на 120 вольт. Если вы хотите большего, вам придется обсудить установку с коммунальной компанией. Электроэнергия для строительных инструментов подается на объект с помощью удлинителей.
