Вообще всех этих правил очень много. Посмотрим на 3 готовых решения для того чтобы установить вентилятор в туалете или ванной.

1. Просто выключатель внутри помещения. (Нужна вытяжка включили, не нужна — выключили)
2. Вытяжка включается вместе со светом, но при этом имеет свой отдельный выключатель (В этом случае можно выключить вентиляцию, но оставить свет включенным)
3. Кнопка включения и таймер на 60 минут (час). Когда нужно вытянуть воздух мы включаем вентиляцию и через час она выключается по таймеру.

Это самые практичные варианты для того чтобы поставить вентиляцию в туалете и правильно подключить ее к электричеству.

Если же все выше описанное для вас сложно, то лучше вызвать специалиста, который сделает так как должно быть и по вашему желанию. За эту работу не возьмут много денег, так как работа не слишком трудная. Так что не волнуйтесь о цене, но рекомендуем обзвонить несколько фирм, чтобы сравнить цены и исходя из этого выбирать исполнителя.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Установка вытяжки в ванной своими руками, видео

В современных домах добиться качественной вытяжки воздуха с помощью естественной вентиляции не всегда предоставляется возможным: плохая проектировка дома, изменение конструкций вытяжки у соседей. Поэтому уже достаточно давно люди начали устанавливать себе принудительную вытяжку в ванную комнату. Это необходимо для того, чтобы откачивать воздух с повышенной влажностью, который плохо влияет на практически любой материал, которые используется при ремонте ванной комнаты. Сам монтаж на пустые стены занимает не более 30 минут, а принесет вам много положительных моментов. Грибок, плесень, сырость и постоянная повышенная влажность — всего этого можно избежать, просто установив электрическую вытяжку в ванную комнату. В этой статье мы расскажем о том, как правильно установить и как правильно подключить вентилятор к вытяжке.

Подготовка вентиляционного канала

Устанавливать вентилятор для вытяжки нужно до момента укладки плитки. В каждом современном доме, для вытяжки уже предусмотрен вентиляционный канал. Чаще всего его располагают в углу ванной комнаты, между туалетом и ванной, в стене. Для того, чтобы избежать проблем с обрезанием плитки при дальнейшей работе, лучше всего отметить отверстие под монтаж , немного отступив от стены. Если отверстие, которое было сделано при проектировке маленькое для вашего вентилятора, то можно его увеличить с помощью перфоратора и насадки «лопаткой». Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.

Как правило, при покупке вентилятора в вытяжку, в комплекте идет закладное устройство, которое помогает установить вентилятор в отверстие. Однако, мы не рекомендуем использовать накладную, которая идет в комплекте, так как ее делают из хрупкого и мягкого пластика, который очень легко сломать. Согласитесь — разбирать плитку из-за плохой конструкции вентилятора , если она отломается. не самая хорошая затея. После того, как монтажная пена высыхает, такая закладная сжимается в диаметре, из-за чего установить вентилятор проблематично. В качестве нормальной альтернативы мы рекомендуем использовать под заклад обрезок обычной канализационной трубы из ПВХ. Выбирать подходящую трубу нужно отталкиваясь от диаметра патрубка вытяжного вентилятора, который вы приобрели. Чаще всего, диаметры под установку бывают 100, 125 или 150 мм. Отрезайте трубу нужной длины и вставляйте ее в канал.

Вокруг трубы из ПВХ, или так называемой закладной нужно задуть пустоты с помощью монтажной пены. Провод питания продеваете через трубу и вытягиваете его наружу.

Подключение электрики и крепление вентилятора

Окончательный монтаж вашего вентилятора нужно производить после того, как вы обложили стены плиткой. Установка вентилятора происходит уже на самой конечной точке ремонта ванной комнаты. Обязательно прочитайте инструкцию и сверьте возможные диапазоны тока, при которых может работать вентилятор, а так же, потребляемую мощность, чтобы иметь понимание о нагрузке сети.

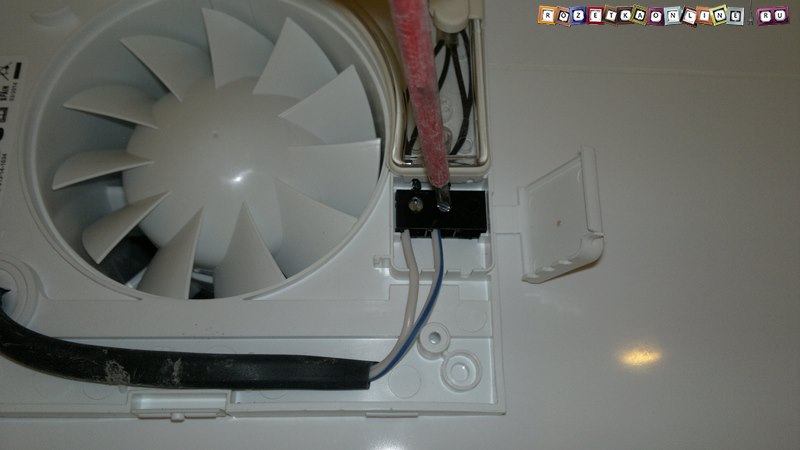

Снимите с вентилятора крышку и предохранитель, под ним должен находится клеммник. Есть несколько вариантов крепления вентилятора. Первый вариант — стандартный, с помощью дюбель-шурупов, которые идут , как правило, в комплекте к вентилятору. Вставляем вентилятор в отверстие, выставляем уровень и отмечаем точки сверления в плитке. После чего, снимаем вентилятор и просверливаем отверстия в плитке специальным сверлом по кафелю ( с алмазным напылением), на малых оборотах, чтобы не повредить плитку. Вставляем вентилятор на место, прикручиваем шурупы в дюбеля, предварительно подключив вентилятор к сети.

Второй вариант крепления вентиляционного вентилятора в вашей ванной комнате это жидкие гвозди. Этот способ достаточно простой и не требует каких то специальных навыков. Причем вам не нужно будет единоразово покупать сверло по плитке, которое вы вряд ли будете использовать в дальнейшем. Единственный минус в том, что при демонтаже вентилятора ( поломка или замена ), вам нужно будет отдирать его от клея, что может повердить саму конструкцию вентилятора.

Есть еще один вариант, который советуют мастера — уплотнительные резинки. Достаточно просто надеть на вентилятор несколько резинок и вставить в закладную. В этом случае снимать и чистить вентилятор достаточно легко, но о пожаробезопасности этого способа говорить можно с трудом.

Когда вы определились с подходящим типом крепления, то самое время подключать ваш вентилятор к питанию. Для установки обычного вентилятора вам будет достаточно трехжильного кабеля. Фазу подавайте с выключателя, заземления и ноля. Вентилятор можно подключить несколькими вариантами: к двухклавишному выключателю , одноклавишному или установка к выключателю с таймером. Самый удобный и самый распространенный вариант установки в наше время это монтаж к выключателю совместно со светом. В этом варианте установке свет и вентилятор работают независимо друг от друга, что крайне удобно. В этом случае вы включаете вытяжку на нужный вам срок и по мере необходимости. Одноклавишный вариант менее удобен. Он отвечает за одновременное включение (выключение) света и вентиляции. Времени на вентилирование воздуха при нахождении в ванной бывает недостаточно, поэтому приходится после выхода оставлять освещение и вытяжку включенной, а это лишние килловаты. Чтобы не забывать выключать вентилятор вовремя, можно вмонтировать устройство с таймером. Выставляем нужное время, после окончания вентилирования система автоматически выключается. Чтобы установить вентилятор с таймером, необходим 4-х жильный кабель. После выбора схемы подключения зачищаем, соединяем провода с вентилятором и выключателем, фиксируем прибор.

Окончание установки

После окончания монтажа вытяжного вентилятора прикручиваем предохранитель проводов посередине, вставляем москитную сеточку, фиксируем декоративную решетку, защелкиваем или прикручиваем ее винтом, в зависимости от сборки. Монтаж окончен.

Вытяжка в ванную комнату: как установить своими руками?

Для ремонта ванной используются специально разработанные и произведенные строительные материалы с высокой степенью защиты от влаги, так как влажный, теплый микроклимат этого помещения с недостаточной циркуляцией воздуха является губительным для большинства покрытий.

После выполнения гигиенических процедур или стирке воздух насыщается большим количеством горячего пара, который остывает, а затем конденсируется на поверхности мебели, стен, потолка и пола. Вытяжка для ванной решает эту проблему, сохраняя отделку, за счет эффекта конвекции. Установка этого недорого оборудования своими руками увеличивает срок службы материалов, не требуя больших вложений. Эта статья расскажет, как рассчитать и выбрать вытяжку в ванну.

Естественная вентиляция

Естественная вытяжка для ванной – система обеспечения циркуляции воздуха в санитарной комнате без установки электрооборудования. Она работает за счет свойств газов при нагревании подниматься вверх, называемого законом конвекции. Такая вытяжка в ванную планируется на этапе создания проекта помещения или дома, так как требует монтажа воздуховодных каналов, выходящих на чердак или крышу.

Естественная вентиляция

При создании проекта вытяжки в ванную и туалет руководствуются следующими правилами:

1. Воздуховоды должны иметь строго вертикальную ориентацию, а к каждой вентилируемой комнате подводится собственная шахта.
2. Воздуховодные шахты можно соединить в один общий канал вытяжки для ванной и туалета, помещений кухни и сауны, но только если они располагаются на одном этаже.
3. Вытяжка в ванну, кухню, сауну и туалет объединяются на этаже одним общим каналом, если эти помещения располагаются в одной части дома. Если между вентилируемыми комнатами значительное расстояние, проще сделать отдельные воздуховоды.
4. Естественная вытяжка для ванной имеет маленькую силу тяги, поэтому воздуховодные каналы нужно сделать из материала с гладкой поверхностью.
5. При прокладке воздуховода своими руками, лучше избегать крутых разворотов, выступов и изгибов, чтобы не затруднять циркуляцию воздушных масс.
6. Если при прокладке воздуховода в санитарной комнате никак не обойтись без изгибов, нужно сделать поворот канала плавным с радиусом не менее 100 мм.
7. Внутри одноэтажных зданиий вытяжка в ванну прокладывается через потолок на чердак, а затем на крышу.

Естественная вытяжка для туалета и ванной работает согласно закону конвекции. Более теплый воздух, насыщенный водяными парами, поднимается к потолку санитарной комнату, попадает в воздуховодный канал, а затем вытягивается на улицу за счет разницы внешней и внутренней температуры. Напряжение, которое создается при циркуляции воздушных масс называют силой тяги. Чтобы проверить, работает ли вытяжная вентиляция, своими руками, нужно поднести к решетке спичку: если пламя отклонилось в сторону канала, значит все в порядке.

Принудительная вентиляция

Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.

Вентилятор

Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:

• Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
• Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.

Обратите внимание! Внутри ванной комнаты высокая влажность, поэтому использование электрического прибора может быть небезопасно. Поэтому принудительная вытяжка в ванну монтируется с помощью влагостойких вентиляторов. Оборудование с высшей защитой от проникновения влаги маркируется кодом IP 34.

Используемое оборудование

Принудительная вытяжка для ванной организуется за счет использования специального вентиляционного оборудования. Профессиональные мастера для этой задачи рекомендуют использовать бытовые вентиляторы, удаляющих за час 60-250 кубических метров воздуха. Эти приборы легко можно установить своими руками, если правильно подключить к электрической сети. Чтобы узнать, какие модели подойдут для конкретных условий, нужно рассчитать объем помещения и частоту использования ванны.

Схема подключенного вентилятора

Бытовые вентиляторы снабжаются следующими дополнительными функциями для удобства эксплуатации:

1. Датчик влажности. Этот определяет, сколько водных паров содержит воздух, а при преодолении критического порога автоматически включается. Эта функция позволяет оптимизировать работу вентилятора, сократив расходы на электроэнергию.
2. Таймер. Если у вентилятора имеется таймер, принудительная вытяжка будет работать строго по часам. Время работы можно настроить на периоды, когда помещение активно используется.
3. Датчик движения. Вытяжка в ванну с датчиком движения включается автоматически, когда внутри помещения кто-то заходит.
4. Обратный клапан. Вытяжка в ванну с обратным клапаном предотвращает проникновение атмосферно воздуха, пыли и посторонних запахов с улицы внутрь жилого помещения, что невероятно удобно для городских домов, построенных на оживленных улицах.

Производители, рекламирующие бытовые вентиляторы, утверждают, что они работают абсолютно бесшумно. Однако, в действительности во время работы вытяжка в ванну производит небольшой шум, который при правильном монтаже будет практически незаметен.

Установка вентилятора

Как правило, принудительная вытяжка в ванну устанавливается силами наемных профессиональных мастеров, поскольку требует подключения к электросети. Однако, при наличии опыта и необходимого инструмента работу можно сделать своими руками.

Установка вентилятора

Монтаж выполняют в следующей последовательности:

• Вентиляционный канал располагают на высоте, почти под самым потолком ванной комнаты. Лучше всего сделать воздуховод напротив дверного проема, а вот на одной стене с дверью его располагать нельзя ни при каких обстоятельствах.
• С помощью болгарки или перфоратора выход вентиляционного канала расширяют до размера вентилятора.
• Вентилятор устанавливают внутрь проема, а затем фиксируют с помощью специального крепежа, жидких гвоздей или саморезов. Чтобы правильно сделать установку, нужно заглубить прибор внутрь вентиляционный канал, чтобы он полностью скрылся. Фиксация в проем
• Чтобы снизить шум, производимый вентилятором, нужно обложить выход и часть канала шумоизоляционным материалом, к примеру, специальным гипсокартоном.
• Затем вентилятор подсоединяют к электрической сети.
• Закрывают выход вытяжного канала вентиляционной решеткой.

Зафиксированный вентилятор

Важно! Принудительная вытяжка в ванну должна иметь собственный выключатель. Некоторые мастера соединяют его с выключателем, который отвечает за освещение, но это нерационально, особенно если прибор оснащен автоматикой.

Рекомендации по установке своими руками вентилятора в ванне

Главное хорошо подготовится и просмотреть как делается установка вентилятора в ванной своими руками, потому что тут есть ряд особенностей без которых нельзя обойтись. Важно понимать что все зависит от типа устройства.

Виды вентиляторов

В туалете и ванной комнате находятся стеновые каналы-воздуховоды. Они осуществляют приточно-вытяжную вентиляцию естественным (пассивным) способом. Она является недостаточной для быстрого вентилирования этих комнат. Эффективность вентиляции увеличивается с помощью правильно установленного вытяжного вентилятора. Существует два вида таких приборов: осевые и канальные. Установка первых осуществляется на отверстие вытяжки, монтаж вторых производится внутри воздуховода.

Перед тем как установить прибор своими руками, необходимо убедиться, что в канале есть движение воздуха: поднести к его отверстию спичку или лист бумаги.

Виды вентиляторов для ванны

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L – кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Подготовительные действия

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

• вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
• шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
• установка осуществляют только после подключения механизма к электросети;
• иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку. После этого заполняют пустоты пеной для монтажа;
• нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

Шахта для воздуха не должна быть забитой Может понадобится прокладка Если вентилятор задел отделку нужно реставрировать место

Подключение проводов

Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.

Подключение проводов к вентилятору в ванной

Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Установка

На корпусе вентилятора размещены отверстия на каждом углу для крепления дюбелями. Но у этого метода фиксации есть минусы: просверлить дырки в плитке или стене непросто, необходимо специальное оборудование (сверла, дрель). Такое крепление негерметичное, остаются щели, возможно возникновение вибрации и дребезжания корпуса, поэтому лучше посадить прибор на герметик. Силиконовый клей, жидкие гвозди наносятся пистолетом или вручную по периметру вентиляционной шахты. Поверхность перед этим должна быть тщательно очищена. Вентилятор вставляется, прижимается, его положение проверяется уровнем. На два/три часа его фиксируют скотчем, после окончательного застывания герметика его снимают.

Фиксация на дюбели более надежная, но она имеет вышеперечисленные недостатки. Работа осуществляется следующим образом. Снимается крышка вентилятора, он прикладывается к отверстию на стене, карандашом отмечаются места под сверления дырок под дюбели. По ним сверлятся отверстия, туда вставляются распорные дюбели. Прибор подключается к сети и проверяется его работоспособность. Затем он вставляется, прикручивается саморезами и закрывается крышкой.

Делаем отверстие Создаем разметку Создаем отверстия для дюбелей Крепим вентилятор к стене шурупами с пластиковыми дюбелями Аккуратно укладываем кабель в паз

Вентиляционное отверстие внутри подвесного потолка

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка. Это позволит подобрать прибор большей мощности и, соответственно, шумности: конструкция потолка будет глушить звуки, а поток воздуха будет сильнее, что компенсирует небольшой размер вентиляционной решетки в нем.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Установка вентилятора в ванной. Монтаж и подключение. Особенности

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу

Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:

• Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
• При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
• Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.

Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:

• Проложить кабель.
• Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
• Подключить вентилятор к электрической сети.
• Установить вентилятор в сборе в канал вентиляции.
• Заделка монтажной пеной пустот.
• Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

• Снять переднюю решетку. При этом станут доступны клеммы для подключения.
• Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
• Вставить вентилятор в отверстие вентиляции.
• Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
• Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.

Климат

3 votes + Голос за! — Голос против!

Чтобы избавиться от чрезмерной влажности, грибка и плесени, а также с целью создания хорошей циркуляции воздуха, принято обустраивать в ванной принудительную вентиляцию путем установки вытяжек в вентиляционную трубу. Лучше заниматься этим делом в процессе ремонта вашего дома или ванной комнаты, потому что установку вентилятора в ванной желательно заранее предусмотреть. Это не требует от застройщика много затрат, да и лишним не будет.

Необходимость принудительной вентиляции

Принудительную вентиляцию в ванной нужно делать, если обычная система вентиляции не является действенной. Верными признаками неисправной вентиляция являются запотевшие зеркала, конденсат на стенах и постоянная сырость. В санузле без вентилятора появляется неприятный запах и болезнетворные микробы — плесень и грибок, оказывающие негативное влияние на жизнь и здоровье человека, уменьшающие сроки эксплуатации душевой кабины и стиральной машины, а также приводящие к разрушению швов между плиткой.

Если вы столкнулись с этими проблемами, прежде всего нужно проверить вентиляционный канал на исправность. Его проверить очень просто: поднесите к решетке воздухообменника подожженную спичку. Если пламя потянется к решетке или потухнет, то все в порядке с вентиляционным каналом, он отлично справляется с данной площадью ванной комнаты, и дополнительная вентиляция не требуется.

А когда спичка не тухнет, пламя на тягу реагирует слабо, совсем не колышась, то пришло время прочистить воздуховоды и установить вытяжной вентилятор. Для прочистки в вентиляционный канал на крыше опустите конусообразную гирю. При отсутствии тяги «по-старинке» можно проделать под дверью зазор – выпилить кусок двери в ванную в пару сантиметров.

Этот «совет» никакой критики не выдерживает. Он помогает далеко не всегда, во вторых следует помнить, что на улице 21 век, что у многих хозяев установлены дорогие двери, с конструкцией, которая предполагает плотное их закрывание. Как же выглядит даже не самая дорогая дверь после такого рода «модернизации»? Может лучше подумать, как установить вентилятор в ванной комнаты.

Требования к установке вытяжки

Чтобы вентилятор для ванной выполнял свою работу качественно, побеспокойтесь о соблюдении нескольких условий:

• Необходимо обеспечить присутствие вентиляционного канала, что нормально функционирует. Если он засорен, вытяжка вам не поможет. Необходимо в обязательном порядке прочищать канал.
• Помните, что вентилятор, вытягивая влажный воздух, замещает его новым. Таким образом, нужно устроить под дверью в ванную небольшую щель, которая имеет толщину до 2 сантиметров, иначе создать качественную вентиляцию не получится.
• Залогом хорошей вентиляции ванной комнаты является правильно подобранный вентилятор с учетом всех показателей его эксплуатации: производительности, шумовых характеристик, безопасности, функциональности, качества и цены.

Подготовительные работы

Самостоятельное подключение вентилятора в ванной — дело совсем не сложное, но полезное, так как вытяжка необходима каждому помещению такого характера. Выберите для ванной влагозащитный вентилятор с гидростатом, контролирующим в помещении влажность воздуха. Подобный вентилятор включается самостоятельно тогда, когда влажность в ванной увеличивается выше установленного.

Самостоятельная установка вытяжного вентилятора в ванной подразумевает прокладку кабеля, процедуру расширения вентиляционного канала при необходимости, подключение вытяжки к электричеству и непосредственную установку в вентиляционный канал, заделку пустот монтажной пеной, подшпаклевку при желании после становления пены. Процесс — не сложный, и справиться с этим можно собственными силами без привлечения специалистов.

Для увеличения эффективности вентиляции нужно, чтобы с одной стороны ванной комнаты был вход воздуха (приточная вентиляция), а с другой — выход воздуха (вентиляция вытяжная). А вот слишком близкое расположение выхода и входа снижает вентилируемость помещения. Для притока в ванную свежего воздуха внизу двери установите решётку. Её можно приобрести в строительном магазине и установить самостоятельно на любую дверь или приобрести дверь для ванной с уже установленной решёткой.

Подключение вентилятора к электропитанию

Насколько удобным окажется вытяжной вентилятор в использовании, зависит от его технических и функциональных возможностей, а также от метода его включения. Выбирая определенную схему подключения вентилятора в ванной, нужно взвесить все «за» и «против» по возможности, потому что неудачный вариант переделывать не всегда целесообразно.

Использование шнура

Существует несколько вариантов подключения бытовых вытяжных вентиляторов для ванной к питанию электроэнергией. Многие вытяжки оснащены включателем в своем корпусе. Как правило, это шнур, который выходит из корпуса. Дергая за него, осуществляется включение или выключение аппарата.

Однако такие модели не всегда удобны, потому что вентиляторы устанавливаются зачастую под потолком или в другом труднодоступном месте — над ванной или унитазом. Если ремонтные работы в ванной комнате еще не закончены, то подобный вид включения вытяжки представляется самым выгодным, можно дополнительно установить вместо шнура выключатель в удобном месте, проложив отдельный электропровод от вентилятора к нему и спрятав под дальнейшей облицовкой.

С источниками освещения

Включение вентилятора может осуществляться одновременно с источниками освещения. При входе в ванную и включении света вытяжка тоже включается, а соответственно при выключении – выключается, то есть выключатель один на двоих. Однако если в вентиляторе функция «таймер» не предусмотрена, он попросту может не успеть обновить воздух до конца до вашего ухода с помещения. К тому же если вы пойдете в санузел ночью, вы перебудите всех домочадцев раздражающим шумом от вентилятора.

Двухклавишный выключатель

Если в ванной сырости нет и система принудительной вентиляции нужна исключительно при приеме душа или ванны, можете подключить вентилятор к отдельному выключателю непосредственно перед входом в комнату. Установите на входе двухклавишный выключатель: одна клавиша будет отвечать за освещение, а вторая – за вытяжной вентилятор.

Самостоятельное включение

В этом случае вы сами сможете включать вентилятор и выключать его при первой необходимости, дергая за веревочку или нажимая на кнопочку. Автоматическое выключение дополнительно предусматривает установку датчика движения или уровня влажности. Вытяжной вентилятор в ванной начинает работать при установленном уровне влажности или при реагировании на движение людей, а выключается по истечении определенного срока на таймере. Эта методика довольно удобна, но доступна не всем, поэтому используется крайне редко.

Укладка проводки

Осуществляя монтаж вентилятора в ванной и его подключение к электропитанию, нужно соблюдать все нормы безопасности. Перед началом работы стоит убедиться, что электрика в сети выключена. При соединении контактов проводов рекомендуется использовать не «скрутки», а специальные клеммные колодки, которые дают более надежный контакт.

К месту установки вытяжного вентилятора ещё подведите медную проводку. При косметическом ремонте ванной комнаты без замены плитки проводку необходимо пускать поверх плитки. С целью максимальной маскировки кабеля его можно отправить в специальный пластиковый короб. К креплению вентилятора можно приступать после подключения аппарата к электросети.

Подготовка места для вентилятора

Самым удобным местом для установки вытяжного вентилятора в ванной считается выводное отверстие помещения, что ведет в общую шахту. Подобное технологическое отверстие присутствует почти во всех квартирах для создания естественной вентиляции. Стандартный вентиляционный канал способен обеспечить проход воздуха, который нагнетается вентилятором с мощностью не больше 100 метров кубических в час.

Для установки вытяжки в отверстие вентканала её нужно подбирать с учетом диаметра канала для плотной посадки аппарата. Диаметр такого отверстия, как правило, бывает 100, 150 или 125 миллиметров.

Если диаметр вентиляционного канала меньше диаметра вытяжного вентилятора, то вы сможете это легко исправить, нужно только расширить отверстие перфоратором. Если оно получилось большего диаметра, чем аналогичный показатель вентилятора, подберите пластиковую трубу или гофру под диаметр вытяжки и вставьте её в отверстие.

После этого вокруг трубы заделайте пустоты с помощью монтажной пены. После схватывания срежьте излишки пены острым ножом и подшпаклюйте при необходимости. Шпаклевать нужно только в той ситуации, когда размер отверстия превышает размер вентиляционной решётки.

Если ванная комната в вашем доме слишком большая, то вам рекомендуется купить более мощный вытяжной вентилятор. В этом случае для установки такого прибора нужно пробивать в стене дополнительный вентиляционный канал. Подобную процедуру можно доверять исключительно квалифицированным специалистам.

Монтаж вентилятора в ванной

Перед тем, как подключить вентилятор в ванную, стоит проверить наличие в комплекте вкладыша-инструкции, в которой подробно описан процесс установки и эксплуатации аппарата на русском языке. Товары, которые идут без такой инструкции, могут оказаться не качественными или завезенными на территорию страны нелегально, а это провоцирует множество проблем с их техническим обслуживанием и ремонтом.

Установка вытяжки в ванной по времени займет у вас не больше 15 минут. Снимите лицевую крышку аппарата. На место примыкания прибора к стене нанесите силикон или специальный полимерный клей. Пластиковые вентиляторы являются очень легкими, поэтому такой методики закрепления будет вполне достаточно.

Далее вставьте вентилятор в трубу, гофру, или непосредственно в отверстие, плотно прижмите на пару минут к стене и прикрепите на саморезы лицевую крышку, они часто идут в комплекте с вентилятором. Чтобы через просвет вытяжки в ваш дом не проникали различные насекомые, установите на вентилятор перед креплением крышки противомоскитную сеточку.

Теперь вы знаете, как установить вентилятор в ванную. У вытяжных вентиляторов, предназначенных для ванных комнат, множество достоинств, однако практике известен один достаточно большой недостаток – высокие шумовые характеристики. Заглушить прибор получиться только с помощью нескольких способов: вы можете вентиляционный канал отделать специальным звукопоглощающим материалом или установить непосредственно за вентилятором шумоглушитель.

Как легко и просто очистить или заменить вентилятор в ванной

Как очистить или заменить вентилятор в ванной комнате. Поэтапная инструкция.

Очень важно, чтобы в вашей ванной комнате был установлен вытяжной вентилятор и запускать его всякий раз, когда вы принимаете душ или купаетесь в течение 15-20 минут, чтобы вентилятор мог удалить избыточную влагу, которая может вызвать образование плесени или гнили.

Проходящий через вентилятор воздух с течением времени наносит на крышку решетки и детали двигателя вентилятора пыль. Крышку и корпус двигателя вентилятора необходимо очищать от пыли раз в полгода.

Как очистить вытяжной вентилятор в ванной комнате

1. Выключите вентилятор выключателем или в автоматическом щитке.

2. Снимите крышку, нажмите подпружиненные зажимы проволочного хомута, расположенные с двух сторон крышки, а затем вытащите зажимы из пазов корпуса вентилятора.

3. Поместите крышку вентилятора на полотенце и пылесосом с насадкой щётки из щетины уберите пыль с крышки и решётки, как внутри, так и снаружи.

4. Пропылесосьте внутри корпус вентилятора и вокруг двигателя. Для труднодоступных мест используйте специальные насадки для пылесоса.

5. Установите крышку вентилятора, одновременно нажав зажимы, расположенные на крышке вентилятора, и вставьте их в пазы на корпусе вентилятора. Поставьте вентилятор на его прежнее место.

Если по каким-либо причинам ваш вентилятор нуждается в замене, ознакомьтесь, пожалуйста, с пошаговой инструкцией по его замене.

Как заменить вытяжной вентилятор в ванной комнате

Вытяжные вентиляторы в ванных комнатах необходимы для удаления избыточной влажности, которая может привести к образованию плесени или гнили (плесневых грибков), а также способствовать повреждению стен или потолка. В отличие от старых моделей вентиляторов, новые работают намного тише и эффективнее.

Предлагаем вашему вниманию поэтапный демонтаж вытяжного вентилятора в ванной комнате и замену его на новый:

1. При выборе вытяжного вентилятора для вашей ванной комнаты найдите модель, которая работает тихо (единица громкости 1,5 сон или меньше) и перемещает достаточное количество (кубический метр (кубометр) в минуту) воздуха, необходимого для нормального функционирования в этом помещении.

2. Накройте пол в ванной комнате, чтобы защитить его от царапин.

3. Выключите автоматический выключатель, который управляет вытяжным вентилятором в ванной комнате.

4. Снимите крышку вентилятора.

5. Отсоедините проводку и выньте двигатель вентилятора из корпуса.

6. Отсоедините вентиляционную трубку от корпуса вентилятора.

7. Снимите корпус вентилятора.

8. При необходимости скорректируйте существующее отверстие в потолке, чтобы оно совпадало с корпусом нового вентилятора.

9. Присоедините корпус вентилятора к потолочным балкам.

10. Подключите электрические провода к корпусу вентилятора.

11. Подсоедините вентиляционную трубку к корпусу вентилятора.

12. Присоедините вентилятор и электрические провода к корпусу.

13. Прикрепите крышку и установите вентилятор на место.

14. Включите переключатель и проверьте правильно ли функционирует вентилятор.

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

• через датчик открывания двери или движения

• датчик влажности

• напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

• кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

• клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

• сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

• туалет — верхнее положение специальной перемычки

• ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр.Осв)

• третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L — к клемме с аналогичной маркировкой

• фазу таймера вентилятора — на средний контакт с надписью Т

• нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Как правильно подключить вентилятор в ванной к выключателю

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

На клеммах вентилятора есть маркировка английскими буквами:

• «L» для подсоединения фазной жилы;
• «N» для подсоединения нулевой жилы;
• «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

Теперь в распределительной коробке необходимо произвести следующие соединения:

• Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
• Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
• Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

• Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
• Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Установка вентилятора в ванной.монтаж и подключение.особенности

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

2 Шаг 2: Подсоединение электрики и крепление вентилятора к стене

Окончательный монтаж вытяжного вентилятора проводим после облицовки стен плиткой. Распаковываем устройство и внимательно изучаем инструкцию.

Снимаем декоративную крышку и предохранитель, под которым находится клеммник. Выбираем подходящий тип крепления. Здесь есть несколько вариантов. Стандартный – крепление на дюбель-шурупы, которые входят в комплект. Вставляем предварительно вентилятор в отверстие, выставляем его по уровню, отмечаем точки для сверления на кафеле. Снимаем и просверливаем отверстия специальным сверлом по кафелю на малых оборотах, чтобы исключить растрескивание плитки. Вставляем в полученные отверстия дюбеля, подключаем электрику и прикручиваем вентилятор шурупами. Второй вариант крепления – жидкие гвозди. Промазываем клеящим составом патрубок вытяжного вентилятора и монтируем его в закладную, плотно прижимаем. Легко вытащить и почистить вентилятор при таком креплении не получится. Это нужно учитывать. И еще один вариант, который советуют другие мастера – уплотнительные резинки. Надеваем их на патрубок и вставляем устройство в закладную. При таком варианте крепления замена и чистка вентилятора проходит за считанные секунды.

Определились с подходящим типом крепления, время подключать вентилятор к питанию. При установке стандартного устройства вам будет достаточно трехжильного кабеля. Фазу необходимо подать с выключателя, заземления и ноля. Возможны несколько вариантом подключения: к двухклавишному, одноклавишному выключателю и установка вентилятора с таймером. Наиболее удобный и распространенный вариант – монтаж двухклавишного выключателя. При этом варианте установки свет и вентилятор работают независимо друг от друга, что весьма удобно. Вытяжку можно включать на определенный срок и по необходимости. Одноклавишный вариант менее удобен. Он отвечает за одновременное включение (выключение) света и вентиляции. Времени на вентилирование воздуха при нахождении в ванной бывает недостаточно, поэтому приходится после выхода оставлять освещение и вытяжку включенной, а это лишние килловаты. Чтобы не забывать выключать вентилятор вовремя, можно вмонтировать устройство с таймером. Выставляем нужное время, после окончания вентилирования система автоматически выключается. Чтобы установить вентилятор с таймером, необходим 4-х жильный кабель. После выбора схемы подключения зачищаем, соединяем провода с вентилятором и выключателем, фиксируем прибор.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

• параллельно освещению;
• отдельным выключателем;
• через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Как установить вентилятор в ванной комнате: монтаж своими руками

Установка вентилятора своими руками предполагает прокладку электрокабеля на этапе ремонта ванной комнаты – до облицовки стен кафелем. Если же решение монтировать кулер в ванную принято после выполнения всех ремонтных работ, провода можно спрятать под потолком в специальном коробе.

Устанавливая вытяжной вентилятор в отверстие нужно правильно подобрать диаметр прибора. Расширить вентканал можно перфоратором, а если оно больше диаметра вытяжки – можно использовать кусок пластиковой трубы необходимого размера.

Подключить вентилятор от двухклавишного выключателя можно тремя проводами. Заземление и ноль с распределительной коробки идут на лампочку и вентилятор напрямую, третий провод будет идти от кнопки выключателя вентилятора к устройству.

В комплекте с вытяжкой должна идти подробная инструкция по установке, что делает процесс самостоятельного монтажа простым и понятным.

Установка вытяжки в ванной пошагово:

1. Снять фасадную крышу, открутив небольшой винтик внизу вентилятора.
2. Под крышкой находятся провода вентилятора. Их нужно соединить с проводкой клеммами, которые идут в комплекте.
3. Нанести силиконовый клей не заднюю стенку вентилятора, которая примыкает к стене.
4. Вставить устройство в проем, чтобы блок с двигателем «сел» в вентиляционное отверстие.
5. Прижать и подождать 45-60 секунд, чтобы вытяжка приклеилась к плитке.
6. Последний шаг – установка решетки на болты или защелки.

При подключении вытяжки нужно соблюдать все меры безопасности: отключить электроэнергию во избежание удара током и не мочить проводку. Вентилятор с таймером или датчиком движения подключается напрямую от распределительной коробки, обходя выключатель.

После подключения вентилятора нужно сразу проверить его на работоспособность – нажать кнопку выключателя или дернуть за провод (в зависимости от схемы подключения).

2 Основные виды вытяжек

Радиальные вытяжки являются накладными. Это пустотелая труба, в которой размещаются лопасти. Для совмещённых санузлов часто применяют приборы, в которых лопатки загибаются в разные стороны. Устройства с загнутыми вперёд лопастями издают меньше шума.

Осевые модели похожи на обычное кольцо с лопатками. Рабочее колесо находится на центральной оси двигателя. Даже при высокой производительности у этих устройств довольно слабые напорные характеристики. Также они довольно сильно шумят во время работы. Чаще всего их устанавливают прямо в вентиляционную шахту.

Центробежные (потолочные) вентиляторы являются канальным видом. Они довольно популярны из-за того, что показывают высокую эффективность даже в помещениях с большой площадью. Монтируют их обычно под потолком. Устанавливать вентилятор можно как перед входом, так и внутри воздуховода. Но рекомендуется выбирать первый вариант, потому что при таком расположении устройство гораздо проще почистить.

Также существуют крышные модели, которые монтируются сверху здания. Это накладной вариант, используемый для вентилирования кухни, ванной комнаты и туалета. Их конструкция включает в себя следующие элементы:

1. 1. Вентилятор и двигатель.
2. 2. Корпус.
3. 3. Прокладки, предназначенные для защиты от вибраций.
4. 4. Автоматический блок управления.

Для достаточного уровня безопасности, а также повышения эстетичности вида все типы оснащаются защитными элементами. Эта деталь позволяет скрыть отверстие в системе вентиляции.

После приобретения принудительной вытяжки в ванную нужно определиться с монтажом. Если устройство будет устанавливаться самостоятельно, то следует помнить, что работа включает прокладку кабеля, подключение к электросети, расширение воздуховодного отверстия, непосредственный монтаж, финишный этап.

Влагостойкость и температурная прочность

В ванной комнате брызги и пар появляются не от случая к случаю, а присутствуют постоянно. Сырость опасна для электрической бытовой техники и может стать причиной короткого замыкания или несчастного случая.

Чтобы этого не случилось, необходимо устанавливать в таком помещении вытяжные вентиляторы с влагостойким корпусом, герметично защищающим рабочие элементы от проникновения влаги. Такие приборы имеют высокую степень защиты.

Если владельцам нравится регулярно принимать ванну или подолгу стоять под горячим душем, стоит обратить внимание на вытяжные модели, не боящиеся высоких температур. Такие приборы корректно работают в диапазоне 70-180°С

Шумность и мощность прибора

В процессе работы вытяжной вентилятор издает определенный шум. Чтобы это не раздражало, желательно выбирать приборы, звучащие в пределах 30-45 дБ.

Особенно четко эти параметры нужно выдерживать владельцам компактных квартир или небольших городских студий, где ванная комната находится в непосредственной близости от жилых помещений. Рейтинг бесшумных вентиляторов представлен в этом обзоре.

В крупногабаритных квартирах и домах на этот параметр можно не обращать столь пристального внимания.

Очень мощное устройство быстро «вытянет» из помещения влагу, но затратит значительное количество энергоресурса и будет выражено шуметь в процессе работы. Слишком слабый вентилятор не справится с задачей, и хозяева не увидят смысла в его эксплуатации.

Поэтому покупать вытяжной вентилятор в просторную ванную комнату нужно тот, какой лучше и быстрее совершает воздухообмен и обладает более интенсивной мощностью.

Для поддержки комфортной атмосферы в маленькой санитарно-гигиенической зоне хватит компактного изделия со средней или небольшой скоростью вращения лопастей.

Стоимость и дополнительные элементы

Стоимость варьируется в широком диапазоне и напрямую зависит от бренда-изготовителя. В отличие от отечественных и китайских приборов, устройства от знаменитых торговых марок Европы продаются по более высокой цене.

Но «дорогой» не всегда означает «идеальный», поэтому платить только за бренд не обязательно. Лучше внимательно изучить параметры моделей и отзывы реальных покупателей, а потом на их основании определиться с выбором нужного предмета бытовой техники.

При отключенном вытяжном модуле обратный клапан предохраняет помещение от проникновения из вентиляционной шахты неприятных запахов, дыма и резких ароматов.

Особенно этот момент важен для жильцов многоквартирных домов, где все помещения подключены к единой системе воздухоотводных коммуникаций.

Москитная сетка – полезный и практичный элемент вытяжного устройства для вентилирования. Обеспечивает внутренним частям устройства надежную защиту от засорения и проникновения извне мелких мошек и насекомых.

Установив вытяжной вентилятор в ванную комнату, вы навсегда забудите о сырости и затхлости, характерных во влажных помещениях. Небольшой, и выносливый прибор быстро удалит все неприятные, едкие запахи и сделает воздух более чистым, здоровым и комфортным.

Для монтажа устройства не требуются дорогостоящие инструменты, специфические знания и практический опыт. Изделие просто вставляется в воздухоотводящую шахту и закрепляется там с помощью соединительных элементов, входящих в комплект. Работа очень проста и окажется по силам каждому домашнему мастеру.

Современный рынок вентиляционных приборов предлагает множество моделей, и подобрать подходящее устройство иногда проблематично, согласны? Чтобы облегчить эту задачу, мы подготовили обзор лучших вытяжек для санузлов с указанием их технических параметров, преимуществ и недостатков по мнению пользователей.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

Выбираем схему подключения

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

• параллельно освещению;
• отдельным выключателем;
• через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Рассмотрим варианты подключения вентиляционного устройства

От лампочки

В таком случае, как только включается лампочка, сразу же начинает свою работу система вентиляции. Это один включатель сразу на два устройства.

Само собой другими способами выключить это устройство не получится, пока горит лампочка и освещает помещение, будет работать система вентиляции.

Положительной стороной схемы является простота и стоимость. Но негативные стороны также имеются. Если свет выключен, то и вентилятор не работает, а этого мало для того, чтобы помещение проветрилось после душа.

Нужно чтобы система поработала дольше, но для этого потребуется освещение, а за это уже снимаются средства.

От выключателя

Первый вариант – это отдельное установление выключателя возле него, а второй – это установка так называемого двухклавишного коммутационного аппарата.

Одна клавиша включает освещение, а вторая включает вентиляцию. Вариант при своем произведении требует дополнительных средств на кабель и другие мелочи, но устраняет бессмысленную работу того и другого компонента.

Через автоматику

На сегодняшний день очень много моделей таких вентиляторов имеют в своей основе автоматическое включение или же выключение. То есть, в систему встроен определенный таймер. Для того, чтобы такое устройство качественно установить, вам понадобится использовать так называемый трехжильный кабель.

В таком случае так называемая третья жила проводится через саму лампочку для освещения и отыгрывает роль сигнала. Такой вентилятор может работать по двум вариантам, и выбор тут за вами. Аппарат может запускаться вместе со светом и выключаться через определенное время, а может не работать, пока горит свет, а включаться, когда он выключился и выключится по таймеру.

Выбираем необходимую схему подключения вентилятора

Удобство использования вентилятора во много зависит от технических и функциональных характеристик, а также от способа включения прибора. Схема монтажа вентилятора в любом случае подразумевает подключение к сети, но включаться прибор может одновременно со светом либо независимо от него.

Перед установкой вытяжки нужно обязательно прочистить канал вентиляции для корректной работы прибора.

Схемы подключения вытяжного вентилятора:

• Шнурок на корпусе. Позволяет самостоятельно включать и выключать вентилятор, дернув за веревочку.
• Подключение к выключателю параллельно со светом. Вентилятор начинает работать одновременно с включением света в помещении. Схема подключения неэкономна, так как вытяжка работает каждый раз, когда загорается свет (даже на пару минут).
• Подключение к отдельному выключателю. Обычно кнопка включения вентилятора выносится к кнопке включения света и включается по необходимости.
• Автоматическое включение. Работает датчик влажности – включается вентилятор, отключение происходит по происшествию некоторого времени. Для этого вентилятор должен быть оборудован не только гигрометром, но и реле времени.

Все преимущества и недостатки способа подключения вентилятора следует оценить до начала монтажа, так как после полной установки прибора уже будет сложно что-либо изменить.

Производим монтаж

Установка данного аппарата сама по себе не представляет длительный процесс, так как его продолжительность не более 15 минут. В первую очередь, что вам необходимо будет сделать, это снять крышку с устройства, которая является лицевой.

На то место, где вентиляционный аппарат соединяется со стеной, нужно нанести специальный вид клея или же силикон, кому как удобно. Такой способ закрепления не сложный, так как сами вентиляторы производятся из пластмассы и большого веса сами по себе не несут.

Далее ваша задача вставить данный вентилятор. Он вставляется в непосредственную трубу, гофру или же в само отверстие, везде это по-разному называется. Этот вентилятор нужно плотно прижать, но ни в коем случае не прилаживать слишком много усилий. Далее прикрепляем ту самую крышку с помощью использования саморезов.

Такой материал, как саморез, достаточно часто включают в состав системы вентиляции. Довольно часто люди жалуются, что через те или иные щели в вентиляторе в квартиру проползают насекомые. Для того, чтобы устранить данный дефект, на вентилятор с обратной стороны нужно установить москитную сетку.

Монтаж выключателя

В таких штробах ваша задача провести провод двухжильного типа и зафиксировать данный компонент с помощью раствора. Окончания данного устройства должны быть выведены на другой конец, где будет установлен выключатель.

Сам по себе выключатель устроен таким образом, что в его состав входит крышка с клавишей, а также защитная часть. В самом отверстие нужно установить так называемый подрозетник. Провод должен иметь в своем составе две клеммы.

Видео инструкция

Одно из самых подробных объяснений которые есть в сети. Долгое, но полезное.

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Выводы и полезное видео по теме

Как правильно выбрать вытяжной модуль для ванной или душевой. Тест лучших моделей.

Специфика и особенности малошумных вентиляторов.

Установка вентилятора вытяжного типа в душевой или ванной комнате – это возможность навсегда избавиться от сырости и влажности помещения. Сразу после монтажа и активации прибор начнет полноценно работать и почти мгновенно удалит все неприятные и раздражающие ароматы.

В санитарно-гигиенических помещениях станет сухо, исчезнут неэстетичные грибковые проявления, а воздух больше никогда не будет затхлым и тяжелым для дыхания.

Как подключить вытяжной вентилятор к выключателю

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

Рассмотрим варианты подключения вентиляционного устройства:

1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

На клеммах вентилятора есть маркировка английскими буквами:

• «L» для подсоединения фазной жилы;
• «N» для подсоединения нулевой жилы;
• «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

Теперь в распределительной коробке необходимо произвести следующие соединения:

• Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
• Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
• Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

• Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
• Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Создание системы принудительной вентиляции позволяет улучшить микроклимат в жилых помещениях. Сейчас обычные бытовые вентиляторы постепенно вытесняются с рынка более эффективными устройствами — кондиционерами и сплит-системами. Однако в некоторых ситуациях они продолжают оставаться полезными. Самостоятельно подключить вентилятор в ванной к выключателю довольно просто, но стоит помнить о некоторых нюансах этого процесса.

Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.

Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.

Чтобы приобрести вытяжной вентилятор, достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата.

В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:

• Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
• Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.

Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа — канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.

Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.

Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:

• Уровень шума.
• Производительность.
• Степень безопасности.

Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м 3 /ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.

Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:

• Обратный клапан. После отключения вентилятора это устройство срабатывает, предотвращая тем самым попадание отработанного воздуха в помещение.
• Датчик влажности. Устройство предназначено для автоматического включения или отключения агрегата, в зависимости от показателя влажности в ванне.
• Таймер. Специальный прибор, позволяющий отложить пуск вентилятора на определенное время.

Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.

Перед тем как приступить к установке кулера, стоит изучить инструкцию. Если ее нет, то вероятно был приобретен некачественный агрегат либо его ввезли нелегально. Для монтажа вентилятора в ванной своими руками потребуется затратить около 30 минут свободного времени. Предварительно с него необходимо снять лицевую панель. На место контакта агрегата со стеной наносится силикон или полимерный клей.

Так как вес пластикового устройства мал, этого способа монтажа будет вполне достаточно. Затем вентилятор вставляется в предварительно сделанное отверстие либо гофру и плотно прижимается к стене на несколько минут. Далее с помощью саморезов, которые чаще всего входят в комплект поставки, лицевая крышка прикручивается к корпусу.

Создание системы принудительной вентиляции позволяет улучшить микроклимат в жилых помещениях. Сейчас обычные бытовые вентиляторы постепенно вытесняются с рынка более эффективными устройствами — кондиционерами и сплит-системами. Однако в некоторых ситуациях они продолжают оставаться полезными. Самостоятельно подключить вентилятор в ванной к выключателю довольно просто, но стоит помнить о некоторых нюансах этого процесса.

Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.

Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.

Чтобы приобрести вытяжной вентилятор, достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата.

В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:

• Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
• Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.

Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа — канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.

Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.

Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:

• Уровень шума.
• Производительность.
• Степень безопасности.

Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м 3 /ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.

Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:

• Обратный клапан. После отключения вентилятора это устройство срабатывает, предотвращая тем самым попадание отработанного воздуха в помещение.
• Датчик влажности. Устройство предназначено для автоматического включения или отключения агрегата, в зависимости от показателя влажности в ванне.
• Таймер. Специальный прибор, позволяющий отложить пуск вентилятора на определенное время.

Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.

Перед тем как приступить к установке кулера, стоит изучить инструкцию. Если ее нет, то вероятно был приобретен некачественный агрегат либо его ввезли нелегально. Для монтажа вентилятора в ванной своими руками потребуется затратить около 30 минут свободного времени. Предварительно с него необходимо снять лицевую панель. На место контакта агрегата со стеной наносится силикон или полимерный клей.

Так как вес пластикового устройства мал, этого способа монтажа будет вполне достаточно. Затем вентилятор вставляется в предварительно сделанное отверстие либо гофру и плотно прижимается к стене на несколько минут. Далее с помощью саморезов, которые чаще всего входят в комплект поставки, лицевая крышка прикручивается к корпусу.

Вытяжной вентилятор в туалете и ванной комнате

Современные хозяева все чаще снабжают свой туалет или ванную вытяжным вентилятором, призванным ликвидировать влажность и неприятные запахи. Большинство таких вентиляторов включаются и отключается вместе с освещением туалета или ванной.

Но встречается и более удачный вариант исполнения вентилятора для туалета, когда выключение происходит с задержкой, что позволит вентилятору работать даже при выключенном освещении. Также в выключателе с задержкой исключается случай, когда можно забыть выключить свет и вентилятор одновременно, и понести непредвиденные расходы на электроэнергию. Поистине замечательное изобретение во всех отношениях, поэтому мы, как и многие, во время очередного этапа ремонта квартиры своими руками, захотели обзавестись таким устройством в собственном туалете.

Вытяжной вентилятор для туалета — разновидности технического решения

Итак, мы склоняемся к вентилятору для туалета с задержкой выключения. Алгоритм работы в этом случае может быть такой: включаем свет, заходим в туалет, в это время включается вентилятор, после того, как все дела будут сделаны, выходим из туалета, свет гасим, а вентилятор продолжает работать еще несколько минут. Главное, что мы не думаем о вентиляторе, а заботимся только о включении и выключении освещения.

Данную задачу можно решить двумя способами: использовать специальный выключатель-таймер АNАМ ALX 5115, либо установить специальный вентилятор с задержкой или встроенным таймером. И в первом, и втором случае вам потребуются дополнительные провода.

Схема подключения вентилятора через выключатель-таймер ALX 5115 выглядит следующим образом.

Для реализации данной схемы потребуется проложить дополнительные провода от соединительной коробки и от выключателя к вентилятору.

Неоспоримое достоинство применения выключателя-таймера в том, что вы можете использовать абсолютно любой вытяжной вентилятор для туалета или ванной, как по размеру, так и по внешнему виду. А самое главное — подобрать вентилятор с оптимальными характеристиками и максимально низким уровнем шума.

Схема подключения специального вентилятора со встроенным таймером выглядит так:

Как видите, в этом случае также требуется дополнительная электропроводка, причем до вентилятора также потребуется проложить один или два дополнительных провода.

Данные две схемы подключения вентилятора в туалете являются наиболее простыми для осуществления, не считая, конечно, самого примитивного способа — когда, вентилятор работает параллельно с лампочкой в туалете. На сегодня, такой параллельный вариант — самый распространенный и легко реализуемый. Однако, он имеет свои недостатки – это прежде всего шум от вентилятора и недостаточное время для нормализации атмосферы в санузле.

Но существуют немного чуть более сложные и более удобные схемы работы вытяжного вентилятора в туалете, о которых мы здесь http://ura-remontu.ru/ventilyator-v-sanuzle.html сейчас расскажем

Схемы работы вентилятора с задержкой в туалете или ванной

Во этом способе применяется отдельный выключатель с задержкой только для вентилятора. В этом случае нужен отдельный выключатель – это единственный недостаток. Во всем остальном данная схема имеет одни преимущества. Это способ подключения вентилятора с использованием вышеупомянутого выключателя от АНАМ

Если вентилятор снабжен датчиками влажности или шума, то возможен следующий вариант исполнения. Свет сам по себе, а вентилятор включен независимо напрямую к сети и включается по уровню шума от двери или воды. Если сильно постараться найти недостаток данного вентилятора можно: например, если вы зашли за веником или выкинуть мусор, то система отработает и вентилятор включится. Однако, если есть возможность регулировать чувствительность датчика звука, то можно настроить «сработку» на звук слива воды, и тогда получаем идеальный вариант. Во время посещения «на шума ни пыли», а потом за вас «все остальное сделает техника». Если же в вентиляторе есть автоматический датчик влажности, то данной схеме прямая дорога в ванную комнату.

В третьей трансформации также применен «умный» вентилятор, который включается с некоторой задержкой после включения света, а после выключения света работает еще некоторое время. При кратковременном включении света в санузле, например, если вы зашли на секунду, чтобы взять ведро или веник, то вентилятор уже не включится и не будет бесполезно бороться за чистоту атмосферы, расходуя лишнюю электроэнергию.

Для своего санузла в новой квартире без отделки, мы использовали именно такой умный вентилятор, но в нештатном включении. Об этом, с удовольствием, расскажем подробнее в следующей статье.

Отдельный свет в ванной и вытяжной вентилятор на одном выключателе

Невозможно точно узнать, для чего нужны провода, без фактического тестирования, чтобы выяснить это. Пучок черных проводов может быть подключен к коробке (вероятно) или независимым проводам к вентилятору / свету (не так вероятно). Есть несколько способов выяснить, что происходит.

Этот метод довольно безопасен, поскольку вы не работаете с открытыми электрическими частями, находящимися под напряжением.

1. Снова наденьте скручивающийся соединитель проводов и отделите пучок черных проводов от переключателя как можно дальше.
2. Включите прерыватель.
3. Держите бесконтактный тестер напряжения рядом со жгутом черных проводов.
4. Переключите переключатель.

Если детектор напряжения обнаруживает напряжение независимо от того, в какую сторону повернут переключатель, вам не повезло, и вам придется проложить дополнительный провод.

Этот способ требует работы с оголенными электрическими проводами под напряжением, поэтому не пытайтесь это сделать, если вам это не нравится.

1. Вытяните заземляющие провода из коробки, чтобы можно было провести на них щуп.
2. Снова наденьте коннектор на черный жгут.
3. Включите прерыватель.
4. Вставьте один зонд измерителя в разъем для скрученного провода так, чтобы он соприкасался с оголенными проводами и / или внутренней металлической крышкой.
5. Коснитесь другим щупом заземляющего провода.
6. Переключите переключатель.

Если вы измеряете линейное напряжение независимо от того, в какую сторону повернут переключатель, вам не повезло, и вам придется проложить дополнительный провод.

1. Отсоедините один из проводов от черного жгута (не тот, который идет к переключателю).
2. Поместите скручивающийся соединительный элемент обратно на жгут и наденьте один на черный провод, который был удален из жгута.
3. Включите прерыватель.
4. Тумблер

Если ничего не происходит, когда переключатель находится в любом положении, изолированный провод подается в коробку. Если при переключении переключателя загораются и свет, и вентилятор, вероятно, изолированный провод проходит через другую цепь.В обоих случаях вам придется проложить дополнительный провод.

Если при переключении переключателя включается только свет или вентилятор, то вам повезло. Подключите провод, который находится на переключателе (не тот, который ведет к жгуту), к общей клемме нового двойного переключателя. Подключите каждый из проводов из жгута (кроме провода к переключателю) к отдельным клеммам нагрузки на новом переключателе. Установите переключатель и крышку и наслаждайтесь.

Должен ли вытяжной вентилятор в ванной выходить наружу?

См. Этот вопрос.Короче говоря, вытяжной вентилятор, будь то для ванной комнаты, вытяжка или сушилка для белья, обычно удаляет очень влажный воздух из комнаты. Если этот воздух не выходит за пределы водонепроницаемой «кожи» вашего дома (через крышу за черепицей или за стеной дома за сайдингом или кирпичом), тогда вы не удаляете влагу, вы просто скрывая это.

К тому же у вас чердак — «холодная зона»; он не изолирован, не контролируется микроклиматом и обычно имеет такую ​​же температуру, как и снаружи.Таким образом, в более холодную погоду влага из воздуха будет выпадать в осадок. Для этого не обязательно должно быть близкое к замерзанию; достаточно прохладно, чтобы выпускаемый воздух при охлаждении до температуры наружного воздуха упал ниже «точки росы» и не мог удерживать такое количество влаги.

Конечным результатом будет буквально «дождь» внутри вашего чердака; конденсат будет образовываться на деревянных стропилах и обшивке, и это открытая дверь для плесени (особенно учитывая, что ваша ванная комната уже является рассадником для всевозможных неприятностей, которые могут вывести из строя вытяжной вентилятор).Всего за пару лет плесень может сделать ваш дом непригодным для жизни, и ваши стропила будут гнить до тех пор, пока следующая суровая погода не обрушит всю крышу.

Таким образом, по нормам практически во всех юрисдикциях вентиляторы должны заканчиваться вентиляционным колпачком снаружи здания. В вентиляционной линии не должно быть утечек, которые могли бы позволить влажному воздуху выйти во внутреннее пространство. Перенести вентиляционное отверстие к существующему вентиляционному отверстию чердака недостаточно, потому что воздух все еще может перемешиваться, прежде чем он покинет пространство и образует конденсат.Вы должны либо загерметизировать вентиляционную линию, ведущую к этому вентиляционному отверстию в крыше (для чего также потребуется, чтобы у вас было достаточно вентиляционных отверстий на крыше, чтобы чердак мог «дышать» после потери того, который вы загерметизировали), либо вырезать новое отверстие в крыше для новая вентиляционная крышка.

Как подключить вентилятор и светильник | Руководства по дому

Теплые температуры и высокая влажность в ванной создают идеальные условия для роста плесени, а также портят деревянные и металлические детали. Снизить влажность можно, установив вентилятор.Чтобы вентилятор был эффективным, он должен располагаться более или менее по центру потолка, который также является хорошим местом для света, поэтому многие вентиляторы поставляются с осветительной арматурой. У вас часто есть возможность подключить вентилятор и свет к отдельным переключателям, но вы также можете использовать один и тот же переключатель, чтобы они включались одновременно.

Вырежьте отверстие под электрическую коробку для выключателя в гипсокартоне рядом с дверью или в другом удобном месте, используя пилу для гипсокартона. Используйте коробку для ремоделирования переключателя.Он прикрепляется непосредственно к гипсокартону, поэтому вам не нужно беспокоиться о том, чтобы прикрепить его к стойке.

Протяните электрический кабель между вентилятором / освещением и выключателем. Если у вентилятора есть пара черных проводов и пара белых проводов, вы можете подключить свет отдельно от вентилятора. Если вы решите это сделать, протяните трехжильный кабель с белым, черным, красным и оголенным проводом. В противном случае используйте двухжильный кабель, у которого нет красного провода.

Подключите вентилятор и свет к кабелю. Если есть только один горячий провод, скрутите его вместе с черным кабелем от выключателя с помощью плоскогубцев.Если есть два горячих провода, и вы хотите, чтобы выключатель и свет управлялись одним и тем же выключателем, скрутите их вместе с черным проводом.

Используйте красный провод в трехжильном кабеле, чтобы включить свет и вентилятор на разные переключатели. Подключите горячий провод от вентилятора к черному проводу от переключателя, а горячий провод от света к красному проводу от переключателя. Горячие провода в блоке могут быть окрашены в другой цвет. Если да, проверьте инструкции по установке, чтобы определить, что есть что.

Скрутите вместе все белые провода, а затем скрутите вместе все оголенные провода. Закройте каждый комплект проводов привинчивающимся соединителем.

Вставьте кабель цепи в распределительную коробку, предварительно убедившись, что питание цепи отключено. Зачистите все кабели в коробке канцелярским ножом и обнажите все концы проводов с помощью приспособлений для зачистки проводов.

Подключите провод горячего контура к верхней латунной клемме переключателя. Если вы используете два переключателя, используйте короткий черный провод для соединения их верхних клемм, чтобы они оба были горячими, когда вы подключаете провод цепи к одному из них.Подключите горячий провод от вентилятора к нижней клемме переключателя. Если есть два горячих провода, подключите один к нижнему выводу каждого переключателя.

Соедините вместе все белые провода в коробке, скручивая их по часовой стрелке с помощью плоскогубцев, и прикрутите соединительный элемент. Скрутите вместе все провода заземления и присоедините конец одного к зеленой клемме заземления на переключателе.

Прикрутите переключатель к коробке с помощью отвертки и прикрутите крышку, чтобы завершить процедуру подключения.

Ссылки

Наконечники

• Чтобы протянуть провод между прибором и выключателем, протяните его через чердак к стене, на которой расположен выключатель, просверлите отверстие 1/2 дюйма в верхней пластине стены. , и пропустите провод через отверстие к переключателю.

Предупреждения

• Не выполняйте никаких подключений, пока не убедитесь, что питание отключено. Если вы не уверены, проверьте провода в кабеле цепи с помощью тестера напряжения. Выключайте автоматические выключатели, пока не получите показание 0 или индикатор не погаснет.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Шаг 2. Вентиляция кухни и ванной

Соответствие местным требованиям к вытяжной вентиляции на кухне и в ванных комнатах: удаление загрязняющих веществ в источнике

Местная вытяжная вентиляция устанавливается вблизи общих источников влаги и загрязняющих веществ в доме (чаще всего кухонь и ванных комнат).Вентиляторы должны быть сертифицированы для обеспечения номинального расхода воздуха 0,25 дюйма водяного столба. (См. Раздел «Институт домашней вентиляции» для получения информации о расходе воздуха для вентиляционных устройств, сертифицированных Институтом домашней вентиляции). Стандарт ASHRAE 62.2 требует, чтобы местная вытяжная вентиляция была обеспечена для:

• Кухни: 100 кубических футов в минуту или более при периодической работе ИЛИ 5 воздухообменов в час (ACH) объема кухни при непрерывной работе
• Ванные комнаты: 50 кубических футов в минуту или более при периодической работе ИЛИ 20 кубических футов в минуту при постоянной работе

При ограниченном бюджете проекта простое улучшение вентиляции, такое как модернизированный вентилятор для ванны, хотя и не идеально, может удовлетворить минимальные требования как для местной вытяжной вентиляции, так и для вентиляции всего здания.

Номинальный уровень шума для местных вытяжных вентиляторов

• Сертифицированный максимум 3,0 сонона для периодически работающих локальных вытяжных вентиляторов (вытяжка должна иметь максимум 3,0 сонона при работе на самой низкой скорости).
• Сертифицированный максимум 1,0 сон для непрерывно работающих местных вытяжных вентиляторов.
• Линейные и выносные вентиляторы, устанавливаемые на расстоянии более 4 футов от потолочной решетки, не требуют шума.
• Информацию о номинальных характеристиках вентиляционных изделий, сертифицированных Институтом домашней вентиляции (HVI), см. В Институте домашней вентиляции.

Специальная вентиляция

В некоторых ситуациях местное вытяжное оборудование можно настроить в соответствии с потребностями людей в вентиляции.

• Требования к вентиляции в прачечных различаются в разных юрисдикциях. Вентилятор сушилки обычно производит 100-150 кубических футов в минуту во время работы сушилки. Но в некоторых домах в прачечной хранится несколько продуктов, которые могут вызвать проблемы со здоровьем у чувствительных людей: отбеливатель, чистящие средства, простыни для сушки и другие продукты с сильным паром.Размещение вентилятора, используемого для вентиляции всего здания, или приемного устройства для системы вентиляции всего здания в прачечной может обеспечить дополнительную защиту от бытовых загрязнителей.
• Хобби-зоны не требуют наличия местных вытяжных вентиляторов, но рассмотрите возможность добавления вытяжного вентилятора в рабочие зоны гаража или подвала, где обитатели регулярно используют клеи, краски, отделочные материалы или аналогичные продукты.

Примечание

Приложение A к ASHRAE 62.2-2010 предлагает альтернативный метод расчета для случаев, когда вентиляторы для кухни и ванны в существующем доме отсутствуют или не соответствуют требованиям, и их невозможно добавить или заменить.Увеличивая поток вентиляционного оборудования всего здания, можно удовлетворить местные требования к вытяжке. Этот вариант доступен только для существующих домов — не для нового строительства. Этот метод нельзя использовать в соответствии с местными требованиями раздела 24 по выхлопу.

Стратегии управления локальными вытяжными вентиляторами

Вентиляторы местной вытяжной вентиляции имеют широкий набор элементов управления, соответствующих стандарту ASHRAE 62.2. Большинство кухонных вытяжек имеют встроенные элементы управления — обычно это простой переключатель включения / выключения и настройки скорости.Вентиляторы для ванн имеют больше возможностей управления. Цель состоит в том, чтобы выбрать устройство управления, которое будет работать вентилятором дольше, чем человек находится в ванной, чтобы можно было удалить лишнюю влагу. Некоторые элементы управления требуют, чтобы пассажиры включали вентилятор. Некоторые элементы управления автоматически реагируют на движение или уровень влажности.

2021 Стоимость установки вытяжного вентилятора в ванной

Цены на вытяжной вентилятор

Простой вытяжной вентилятор для ванной может стоить всего за 15 долларов. Вытяжные вентиляторы с подсветкой и надстройками для повышения энергоэффективности стоят около 140 долларов .

Для больших ванных комнат нужны вентиляторы большего размера. Будьте готовы заплатить от 120 долларов до 370 долларов за вентиляторы, обслуживающие большие ванные комнаты (100 или более квадратных футов).

Вы также можете установить в ванной вентилятор и свет «все в одном». Они стоят от 40 долларов до 140 долларов. Дополнительные аксессуары (например, вентиляторы с динамиками Bluetooth или вентиляторы, которые подходят к декору вашей ванной комнаты) повысят цену.

Стоимость установки вытяжного вентилятора в ванной комнате

Наем электрика стоит от 50 до 100 долларов в час .Установка вентилятора в ванной комнате впервые может занять от 2 до 4 часов . Стоимость проекта зависит от того, где вы живете, от опыта электрика и от масштабности проекта. Замена вентилятора обойдется дешевле; добавление воздуховодов или новая проводка обходятся дороже.

Стоимость установки вентиляционных отверстий и воздуховодов в ванных комнатах

Если вентиляционный доступ отсутствует, необходимо установить воздуховоды. Установка воздуховода стоит от до 150 долларов США и до 2 000 долларов США на , в зависимости от местоположения, размера дома и того, сколько времени это займет.В больших домах воздуховоды могут стоить от до 4 000 долларов. Свяжитесь с ближайшим к вам мастером, чтобы узнать цену.

Избыточная влажность в ванной должна отводиться наружу. В большинстве ванных комнат есть вентиляционный доступ через крышу, стену или и то, и другое.

Стоимость установки вытяжного вентилятора в ванной через крышу

Вытяжной вентилятор для ванной стоит от 15 до 300 долларов . С рабочей силой ожидайте заплатить 60 долларов на нижнем уровне и 500 долларов на верхнем уровне.Эта стоимость зависит от цены вентилятора и сложности проекта.

Вентиляционный вентилятор для ванной, проходящий через стену

Настенный вентилятор стоит от 50 до 70 долларов , но может достигать 200 долларов . С учетом рабочей силы, вентиляция через стену ванной комнаты стоит от 130 до 340 долларов .

Сравните расценки на установку вентилятора для ванны от местных профессионалов

Стоимость замены вентилятора для ванной

Замена или ремонт вентилятора для ванной обходятся дешевле, чем начинать с нуля. За рабочую силу и сам вентилятор можно заплатить всего за 60 долларов и до 400 долларов .Это может занять всего 1-2 часа .

Факторы стоимости установки вентилятора для вентиляции ванной комнаты

Помимо стоимости вентилятора, на стоимость установки влияют два фактора.

Размер вашей ванной комнаты влияет на размер вентилятора, необходимого для удаления влаги. Большинство вентиляторов для ванных комнат подходят для стандартных размеров ванных комнат, но во многих более новых домах ванные комнаты очень большие, в них можно принять душ на двоих и гидромассажные ванны. Для ванных комнат площадью 100 квадратных футов или более потребуется вентилятор большего размера или два вентилятора стандартного размера.

Вентиляторы для больших ванных комнат стоят от 120 до 370 долларов . В зависимости от того, заменяете ли вы или устанавливаете вентилятор впервые, вы заплатите от долларов США до 690 долларов США за долларов США.

Поскольку тепло и пар поднимаются, вытяжные вентиляторы для ванных комнат лучше всего устанавливать на потолке.

При установке вентилятора для ванной комнаты там, где его в настоящее время нет, электрик должен будет вырезать для него отверстие и добавить новую проводку. Это займет у от 2 до 4 часов в среднем , но может занять больше времени в зависимости от структуры вашего дома.

Сделай сам против найма мастера для установки вентилятора

Чтобы заменить вытяжной вентилятор в ванной самостоятельно, вы заплатите от 15 до 370 долларов только за вентилятор, не включая никаких дополнительных материалов.

Установить вентилятор для ванной с нуля сложно. Вам понадобится специальная дрель, лестница, воздуховоды и многие другие специальные инструменты. Если у вас уже нет всех инструментов и опыта, вы, скорее всего, заплатите больше , чтобы сделать вентилятор для ванной комнаты своими руками, чем нанять кого-то.

Работать с электричеством опасно даже для опытных электриков. Безопаснее нанять электрика, чтобы он подключил заменяющий вентилятор или установил новый.

Сколько электроэнергии потребляет вентилятор в ванной?

Большинство вентиляторов используют 6 Вт на эффективной стороне до 60 или более Вт для стандартных моделей. Вентиляторы с расширенными функциями (например, динамики Bluetooth) будут использовать 43 до 1500 Вт , но только тогда, когда используются эти функции.

Должен ли я выводить вентилятор в ванной наружу?

Да. В некоторых домах вентиляторы выводятся на чердак, но это приводит к плесени и другим структурным повреждениям. Даже если чердак вентилируется, вытяжной вентилятор в ванной все равно должен выходить прямо наружу.

Кто устанавливает вентиляторы для ванных комнат?

Установкой вентилятора в ванной занимаются электрики. Мы рекомендуем нанять сантехника или специалиста по HVAC, если вам нужны новые воздуховоды. Но для установки вентилятора и самой разводки необходимо вызвать электриков.

Сколько стоит установить светильник для ванной?

В среднем установка светильника стоит 464 долларов. Стоимость рабочей силы колеблется от $ 80 до $ 230 . Простые светильники (некоторые из которых включают вентилятор для ванной) стоят меньше, чем долларов. Изысканные светильники стоят , 1000 долларов и более . В общей сложности вы могли бы заплатить от $ 180 до $ 1230 $ за новый светильник.

Сколько стоит установка вытяжного вентилятора на кухне?

Потолочный или настенный вентилятор стоит от до 30 долларов США .Цена зависит от типа вентилятора , который вы выберете, и от типа установки . Если воздуховоды и проводка уже проложены, вы заплатите меньше.

Требуются ли вытяжные вентиляторы унитаза в ванной комнате?

Строительные нормы для ванных комнат различаются в зависимости от местоположения. Хотя вытяжные вентиляторы не требуются, должна присутствовать какая-либо форма вентиляции (например, окно). Поскольку в большинстве ванных комнат нет окон, установка вытяжного вентилятора в ванной или туалете обеспечивает необходимую (и законную) вентиляцию.

Остались вопросы по вытяжным вентиляторам для ванны?

Как вы, вероятно, неправильно использовали вытяжной вентилятор на кухне?

Я могу сказать вам, что много лет назад максимальная скорость вентилятора была настолько громкой, что вы не могли слышать ее на кухне, поэтому я почти всегда использовал самую низкую скорость.

Что происходит и как бы вы решили эту проблему? Я случайно вызвал проблему? — Monica B., Lexington, Ky.

A: У меня очень похожий вытяжной вентилятор для кухонной плиты, как у Моники.Фактически, в моем последнем доме у меня был один, который, как я думал, был настолько мощным, что мог засосать младенца в воздух. Это походило на реактивный двигатель. Интересно то, что после многих лет использования с моего капюшона ни разу не капала ни одна капля жирной воды.

История продолжается под рекламой

Я решил проблему Моники по телефону менее чем за 15 минут. Я предлагал эту услугу индивидуального решения проблем в течение многих лет, потому что некоторые проблемы настолько сложны, что вы просто не можете сделать это с помощью обратной и обратной электронной почты.Повесив трубку с Моникой, я почувствовал, что вам важно знать, что пошло не так. Я не хочу, чтобы с вами случилось то же самое, заставляя вас покупать вытяжной вентилятор за 1000 долларов, хотя этого можно было избежать.

Когда вы готовите на плите, учителя химии и физики в старших классах улыбаются с небес. Помните, как много лет назад вы сидели в классе и бормотали себе под нос: «Как я собираюсь использовать эту бесполезную информацию?» Должен признаться, я иногда говорил это вслух, и мне пришлось обдумывать ответ в тот день, сидя в классе для содержания под стражей в течение 45 минут, копируя свою книгу правил средней школы на линованной бумаге для тетрадей.

В процессе приготовления образуется огромное количество водяного пара при нагревании пищи и кипячении воды. Когда вы нагреваете или жарите мясо, вы также расплавляете жир, и часть его также превращается в пар, или крошечные капельки жира покачиваются на водяном паре, поднимающемся над плитой.

История продолжается под рекламой

Важно, чтобы водяной пар как можно быстрее выводился из дома по трубопроводу, прежде чем он снова превратится в воду. Вот почему производители вытяжных вентиляторов предъявляют очень четкие требования как к минимальному диаметру, так и к максимальной длине выхлопной трубы, которая соединяется с вашим вентилятором, выходящим на улицу.

Теперь вы должны понять, почему большинство этих высококачественных вытяжных вентиляторов имеют высокоскоростные вентиляторы. Вентилятор пытается выпустить водяной пар на улицу всего за несколько секунд, в отличие от того, чтобы позволить ему блуждать через выхлопную трубу в пути на улицу.

Проблема капающей жирной воды усугубляется прохладной или холодной погодой. Моника абсолютно может испытать это в центральном Кентукки. Я прожил 55 лет всего в 90 милях к северу, в Цинциннати, и я знаю, как сильно холодно на Среднем Западе в зимние месяцы.Вот почему рекомендуется изолировать выхлопные трубы кухни и ванной комнаты, чтобы они оставались максимально теплыми.

История продолжается под рекламой

Помните на уроке физики, когда ваш учитель обсуждал конденсацию? Если вы живете во влажном климате, вы, несомненно, испытаете это летом. Подумайте о банке пива или газировки, которую вы достали из холодильника и поставили на стол в патио. Когда достаешь его из холодильника, он сухой, но во влажный день в течение минуты на холодном металле появляется туман.Через несколько минут на дне банки образовалась небольшая лужица!

А теперь представьте огромную площадь вытяжной трубы кухонного вентилятора. Это может быть в 50 или 100 раз больше площади поверхности одной банки соды. Теперь вам должно быть понятно, почему жирная вода льется из вытяжки Моники.

Моника также спросила меня по телефону, как часто нужно чистить фильтры в вытяжном кожухе. Я спросил ее, как часто она готовит, и она ответила, что каждый вечер. К счастью, ее фильтры сделаны из нержавеющей стали и их можно мыть в посудомоечной машине.Я посоветовал ей чистить их как минимум каждые две недели.

История продолжается под рекламой

Затем я обсудил с Моникой, почему кухонные вытяжные вентиляторы часто имеют четыре скорости. Важно, чтобы скорость вентилятора соответствовала количеству пищи, готовящейся на плите. Если у вас есть все конфорки, кастрюли с водой, жарка на сковороде и т. Д., Вам лучше включить вентилятор на высокую скорость. Если у вас кипит только одна небольшая кастрюля, то обычно подойдет и низкая скорость.Установите скорость вентилятора в соответствии с количеством создаваемого водяного пара.

Моника также призналась в другой ошибке, когда я спросил ее, как долго она позволяет вентилятору работать после выключения конфорок. «О, я немедленно выключаю вентилятор». Это ошибка. Некоторые высококачественные вытяжные вентиляторы оснащены встроенным таймером, который позволяет вентилятору работать в течение пяти, 10 или даже 15 минут после того, как вы закончили готовить.

Это сделано для того, чтобы любой легкий конденсат внутри выхлопной трубы мог испариться и вылететь наружу, прежде чем он сможет стекать обратно на кухню.Моника получит такую ​​же заменяющую вытяжку, но на этот раз она, вероятно, прослужит 25 лет!

Подпишитесь на бесплатную рассылку новостей Тима и слушайте его новые подкасты. Перейдите на: AsktheBuilder.com .

Основы кода вентиляции вытяжного вентилятора для ванной комнаты

Ванные комнаты мокрые, вонючие, часто закрытые и непроветриваемые. Запахи — это просто раздражение. Однако влажность является реальной проблемой, поскольку она может создать потенциально опасную плесень и грибок, разъедая ваши стены, потолок и отделку.В ванных комнатах можно только выиграть от какой-либо системы вытяжной вентиляции. Но какой тип вам нужен, и что говорит об этом код вытяжного вентилятора для ванной в вашем городе / городе?

Кодекс для ванной комнаты действительно решает проблему перемещения насыщенного запахом и влажности воздуха из ванной наружу. Удивительно, но некоторые строительные нормы и правила не требуют наличия вентиляторов для ванных комнат. У всех муниципалитетов разные требования, но некоторые не проводят жесткой границы в отношении вытяжных вентиляторов. В этих помещениях требуется вентиляция в ванных комнатах, но она может быть через окно или вентилятор, на ваш выбор.

Что такое правила выпуска вытяжного вентилятора в ванной?

Строительный код — это модельный код, который каждое сообщество может принять и адаптировать в соответствии со своими потребностями. Итак, вам нужно будет проконсультироваться с отделом планирования и выдачи разрешений вашего города или округа, чтобы узнать требования кодов в отношении вентиляторов для ванных комнат. Кроме того, нумерация кодов в вашем регионе может отличаться от приведенных здесь.

В разделе R303 Международного жилищного кодекса обсуждаются общие правила освещения и вентиляции.Раздел R303 работает вместе со всем разделом M1507 Международного жилищного кодекса, который касается механической вентиляции.

Сводка по коду вытяжного вентилятора для ванной комнаты

Раздел R303.3: В ванных комнатах должны быть окна

Когда этот раздел принят сообществом, он, по сути, говорит, что для вентиляции в ванных комнатах должны быть открывающиеся окна. Код гласит, что окно должно иметь «общую площадь остекления … не менее 3 квадратных футов (0.3 м ² ), половина из которых должна открываться ».

Подводя итог, если вы устанавливаете окно в ванной, оно должно иметь площадь не менее 3 квадратных футов. Это окно должно открываться только наполовину. Это означает, что общая площадь открытого окна будет составлять 1 1/2 квадратных фута.

Открывающиеся окна могут обеспечить высокоэффективную вентиляцию в ванных комнатах, в которых нет душа или ванны. Без купания производится гораздо меньше влажного воздуха. Хотя в дамских комнатах могут быть установлены вытяжные вентиляторы, они обычно также могут работать с открывающимся окном.

Раздел R303.4: В ванных комнатах требуются вытяжные вентиляторы

В некоторых сообществах этот раздел может быть вместо Раздела R303.3 или в дополнение к нему. Если раздел R303.4 включен, но предыдущий раздел был зачеркнут или не включен, это может означать, что в вашей ванной комнате должен быть вентилятор и что окно не может использоваться в качестве альтернативного метода вентиляции. Обязательно уточните это в местном разрешительном отделе.

Раздел M1507.2: Конечная точка отработанного воздуха

В этом разделе отмечается, что воздух, выходящий из ванной, должен направляться на улицу, а не из помещения в то же жилище или из помещения в любое другое жилое помещение.Он не может перемещать воздух в подполье или на чердак. Хотя это может показаться очевидным, домовладельцы могут из соображений удобства направить вентиляционное отверстие в любое из этих мест. Хотя это неразумно, это понятно: чердаки и подполья часто являются кратчайшим путем для выхода вентиляции. Вертикальный выход из крыши или прокладка через верхнюю часть стены (наружу) — трудоемкие и инвазивные проекты. Конец вентиляционной трубы также должен иметь решетку или экран, чтобы паразиты не могли проникнуть в ваш дом.

Раздел M1507.4: Объем выхлопа

В этом разделе обсуждается минимальная производительность вытяжного вентилятора: 50 кубических футов в минуту с перерывами или 20 кубических футов в минуту непрерывно.

Почему в вашей ванной комнате должен быть вытяжной вентилятор

Вентиляторы для вентиляции в ванной — это больше, чем просто устранение неприятных запахов. Плохие запахи раздражают, но вряд ли опасны для жизни и совершенно не влияют на целостность конструкции здания.

Вытяжные вентиляторы для ванн предназначены для поддержания вашего дома в отличной форме за счет вывода воды из ванной.Вода в ванной повсюду: плещется на полу, разбивается о стены, стекает с зеркала. И есть еще одно невидимое место, где вы найдете воду в ванной: в воздухе.

Вентиляторы вытягивают влажный воздух из этого небольшого пространства, замедляя или полностью предотвращая его конденсацию на стенах, на потолке или, что хуже всего, внутри самого потолка. Ползать над потолком в плохо вентилируемой ванной комнате может быть неприятным зрелищем. Вы можете найти насыпи из обдуваемой черной плесенью утеплителя, а также балки и стропила, ослабленные в результате многолетнего воздействия влаги.

Когда влага распространяется по дому, одно быстро приводит к другому. Когда эти голодные по целлюлозе насекомые начнут питаться деревянным каркасом вашего дома, вам нужно действовать быстро. Расходы растут по спирали, поскольку вы заключаете договор о борьбе с вредителями и проводите обширные работы по реконструкции, чтобы укрепить ослабленные гвоздики.

Если вентилятор расположен непосредственно над душем или ванной, его необходимо подключить к цепи с защитой от GFCI. Это может быть либо выход GFCI, либо защита GFCI на линии выше по потоку.

Поскольку окна обеспечивают не только вентиляцию, но и свет, если вы идете по маршруту только с вентиляторами, вам необходимо установить искусственное освещение. Это уже должно быть дано, поскольку электрический кодекс требует, чтобы жилые комнаты были снабжены освещением с переключателем.
