Как подключить безвинтовой электрический патрон
Как правильно подключить патрон для лампочки к проводам на потолке
Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.
Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.
Маркировка электрических патронов
Все электрические патроны имеют схожий принцип работы.
Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.
Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.
Расшифровка маркировки распространенных патронов:
| Маркировка | Максимальный ток нагрузки (А), мощность (Вт) | Особенности патронов |
| Е14 | 2А, 440Вт | Тип – резьбовой. Миньон применяется для маломощных источников света. |
| Е27 | 4А, 880Вт | Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники. |
| Е40 | 16А, 3500Вт | Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников. |
| G4 – G10 | 5А, 60Вт | Штыревые патроны. Применяются с маломощными лампочками. |
| G9 | 5А, 60Вт | Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт. |
| GU10 | 5А, 50Вт | Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной. |
| G13 | 4А, 80Вт | Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси. |
| GX23 | 2А, 75Вт | Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств. |
| G24 | 2А, 75Вт | Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света. |
| 2G7 | 2А, 50Вт | Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7. |
| GX53 | 5А, 50Вт | Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам. |
Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.
Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.
Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.
Устройство
Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:
- Внешний корпус с гильзой, на которой резьба.
- Донышко.
- Вкладыш, на котором размещены контакты.
Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.
На изображении выше заметно, как пластинки контактируют с цокольной частью.
Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.
Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.
Как правильно подключить патрон
Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.
Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах.
Во втором варианте подключения кабеля припаивают к контактам.
Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.
Внимание! Электромонтажные работы проводят при отключенном электричестве.
Обыкновенный электрический патрон
Чтобы правильно произвести подключение, нужно:
- К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
- Потом закрепите втору пластинку таким же способом.
- Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
- Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
- Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
- Прикрутите ко дну верхнюю часть патрона.
Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.
Патрон с клеммами
Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.
Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.
Самые популярные устройства с клеммами – Е14, Е27.
Нередко их применяют для замены традиционных во время ремонта светильника.
Безвинтовой электрический
Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.
Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.
Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.
Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы.
Одножильный кабель намного легче зафиксировать в отверстии.
Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.
После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.
При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.
Способы крепления
Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.
Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.
Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.
За токопроводящие провода
Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.
Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.
Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.
На трубке
Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.
Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны.
То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.
В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.
Втулкой
Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.
Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.
С контактными зажимами
Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.
На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.
При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.
Возможные проблемы и пути их решения
Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.
Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.
Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.
Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.
Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.
Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.
В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.
Основные выводы
Как видите подключить патрон к проводам можно и без посторонней помощи.
Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!
Как правильно подключить электрический патрон к проводам
Патрон – это обязательная деталь, присутствующая во всех видах светильников. Он выполняет роль фиксатора лампочки, проводит электрический ток, крепит на себе все дополнительные компоненты. Патроны бывают разные, их нужно разными способами подсоединять к люстре. Чтобы понять, как правильно работать с устройством, как заменить лампочку и как подключить патрон к проводам, нужно ознакомиться с его конструктивными особенностями и характеристиками.
Назначение патрона
Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.
Патроны используются для любых типов ламп. Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится. Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.
Виды по типу цоколей
Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.
Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр.
К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.
Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.
Существуют U образные лампы и цилиндрические. Для них используются электропатроны с маркировкой GX23, 2G7 и другие. Отличаются числом контактов.
Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.
У каждого изделия имеется маркировка.
На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.
Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:
- Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
- Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
- Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.
Чаще всего используются пластиковый и карболитовый патроны.
Устройство прибора
Электрический патрон состоит из трех частей. Это цилиндрический корпус с резьбовой гильзой, донышко и керамический вкладыш. Для передачи тока используются два контакта из латуни. Для работы устройства все детали нужно соединить.
Для повышения безопасности фазу подают на центральный контакт. Таким образом риск касания человеком металлической части и возможность поражения электрическим током сводится к минимуму.
Подключение электропатрона
Для понимания работы и способа подключения устройства нужно разобраться, как прибор работает. Следует рассмотреть процесс сборки с нуля перед тем как подключить патрон к проводам на потолке. Пластина из латуни прижимается к керамическому вкладышу при помощи центрального контакта. Винт, вкрученный в стальную пластинку, устанавливает контакт на вкладыше.
Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт.
Аналогичным образом устанавливается вторая латунная пластина.
На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту. Важно соблюдать маркировку при подсоединении проводов.
Последний шаг – накручивание корпуса на дно. Теперь патрон можно использовать и вставлять в него лампочку.
Подключение патрона с клеммами
Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.
Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.
Выпускаются патроны с клеммами с цоколем Е14 и Е27.
Подключение безвинтового электропатрона
Устройства с безвинтовых подключением устанавливаются легко.
Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.
Для подсоединения патронов параллельно в люстры, две пары контактов соединяются попарно. На один патрон поступает напряжение, а следующие подсоединяются через перемычки. Всего можно подключить 10 и более патронов.
Преимущество бесконтактных патронов – легко заменять и подключать. Нужно лишь взять провод, зачистить его на 1 см и поставить в нужное отверстие. Но следует учитывать, что тонкие жилы в многожильном кабеле довольно сложно зафиксировать. Поэтому производители люстр облуживают концы проводников, которые будут подсоединяться к патрону. После этого конец кабеля с несколькими жилами становится одножильным, и его легко установить в контакт. Присоединить провода можно при помощи пинцета.
Способы крепления
За токопроводящий провод
Электропатрон винтовой запрещено напрямую подключать к кабелям.
Перед этим его следует зафиксировать в светильнике. В пластиковую втулку на донышке вставлен фиксирующий винт. В отверстие продеваются жилы. После подключения и сборки патрона можно зажимать провода с помощью винта.
На трубке
Это самый распространенный способ крепления. С помощью такой конструкции можно подвешивать плафоны разного веса, габаритов и дизайна.
На металлической трубке есть гайка, с помощью которой производится крепление арматуры для люстр и плафонов. Провода проводятся через трубку.
Можно встретить патроны, в которых резьба нанесена на наружную часть корпуса. На нее крепится абажурное кольцо.
Втулкой
Существуют светильники (настенные, настольные), которые крепятся на пластиковые и металлические втулки. С помощью такого метода можно расширить возможности технологии создания светильника. Для этого достаточно просверлить отверстие и закрепить патрон втулкой.
С безвинтовыми контактными зажимами
Корпус в таких моделях закреплен с донышком на две защелки. По этой причине крепление отличается от классического.
На трубку с резьбой в люстры прикручивается донышко патрона. Затем в патрон проводятся токопроводящие жилы. В конце корпус надевается на дно и защелкивается. Важнейшим преимуществом является возможность ремонта.
Чтобы отсоединить и снять электропатрон, нужно аккуратно отверткой отвести защелки в противоположные стороны. Важно не сломать изделие. В итоге корпус освободится от донышка и можно его поменять.
Ремонт разборного электропатрона
Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.
Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.
Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.
Как выкрутить патрон если лопнула лампочка:
- С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
- С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
- Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.
Способ доставания лопнувшей лампочки зависит только от удобства пользователя. Затем нужно присоединять источник света и проверять работоспособность конструкции.
Как правильно подключить патрон для лампочки к проводам.
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Наибольшее распространение на нашем рынке получили 3 вида патронов:
- карболитовые советского образца
- пластиковые самозажимные
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
- цилиндрический корпус с резьбой
- керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
Разновидности, маркировка, установка и крепление патронов для лампочек
Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.
Устройство
Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.
Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.
Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.
Маркировка
В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.
На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.
Разновидности по способу установки
Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.
Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.
Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.
Разновидности по типу цоколя
Выбор цоколя зависит от используемых лампочек:
- Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
- Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.
- G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.
Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.
Обыкновенный электрический
Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.
Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.
Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Как подключить розетку к электрическому патрону
На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.
Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.
Способы крепления
В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.
За токоподводящие провода
Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.
Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.
На трубке
Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.
Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.
Втулкой
Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.
Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.
Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.
С безвинтовыми контактными зажимами
Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.
Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.
Ремонт электрических патронов
Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.
Ремонт разборного электрического патрона Е27
Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.
Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.
Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.
Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.
Заключение
При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.
Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!
Электрический патрон, устройство и подключение
Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.
Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.
Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.
Устройство электрического патрона
Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.
Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.
Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.
Электрический патрон на три лампочки
Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.
Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.
Как подключить обыкновенный электрический патрон
Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.
Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.
На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.
Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.
Как подключить электрический патрон с клеммами
Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.
Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.
Как подключить безвинтовой электрический патрон
Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.
В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.
Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.
Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.
На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.
Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.
Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.
Как подключить к электрическому патрону розетку
Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.
В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.
Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.
Крепление электрического патрона
Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.
Крепление электрического патрона за токоподводящий провод
Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.
После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.
Крепление электрического патрона на трубке
Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.
Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.
Крепление электрического патрона втулкой
Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.
Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.
Крепление электрического патрона с безвинтовыми контактными зажимами
Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.
На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.
Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.
На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.
Ремонт разборного электрического патрона
Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.
Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.
Ремонт электрического патрона с безвинтовыми контактными зажимами
Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.
Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.
Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.
Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).
Далее дно патрона накручивается на трубку в люстре.
Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.
Электрический патрон. Подключение патрона.
Как подключить электрический патрон к проводу. В данном видео я расскажу, как подключить патрон, какие плюсы и минусы имеют электрические патроны различных видов.
Покажу, как разобрать и правильно подключить карболитовый патрон е27. Каким образом можно исправить недостатки керамического патрона e27.
Если видео оказалось полезным Вы можете оценить его на нашем ЮТУБ канале, там же Вы сможете найти и другие полезные видеоролики.
Текстовая версия, содержимого видео, приведена ниже.
Электрический патрон. Виды.Существую три основных вида стандартного патрона маркировки E27:
- керамический патрон;
- карболитовый патрон;
- пластиковый патрон.
Нажмите на изображение, чтобы увеличить.
Керамический патрон. Плюсы и минусы.
Керамический патрон, как правило состоит из монолитного корпуса и является фактически не разборным. Подключение проводников производится в задней части электрического патрона, через винтовые зажимы.
Плюсы:
- простое и быстрое подключение;
- совместим с большинством точечных светильников.
Минусы:
- хрупкий корпус, рассыпается при малейшей ударной нагрузке;
- очень часто контактная юбка патрона выкручивается вместе с цоколем лампы и патрон приходит в негодность.
Карболитовый патрон. Плюсы и минусы.
Карболитовый патрон в отличии от керамического является разборным и состоит из трёх основных элементов:
- корпус патрона;
- керамический вкладыш с контактами;
- юбка патрона.
Для подключения патрона необходимо произвести его разборку, и подключить проводники к клеммам керамического вкладыша.
Плюсы:
- надёжный корпус;
- хорошее исполнение, вываливание контактной юбки встречается крайне редко;
- устойчив к небольшим перегрузкам по мощности.
Минусы:
- неудобное подключение, необходимо разбирать патрон;
- необходимы определённые доработки для использования в точечных светильниках.
Пластиковый патрон. Плюсы и минусы.
Пластиковый патрон, как и карболитовый патрон является разборным (редко не разборным), отличие лишь в том, что данный патрон разбирается на две составных части : нижнюю юбку патрона и корпус. Контакты встроены в корпус патрона и недоступны для разборки. Подключение производится через самозажимные клеммы. Наибольшее распространение пластиковый патроны получили в люстрах с типами патронов E27 и E14.
Нажмите на изображение, чтобы увеличить.
Плюсы:
- надёжный корпус;
- хорошее исполнение, вываливание контактной юбки невозможно;
- быстрое подключение.
Минусы:
- очень сложно отключить питающие провода от самозажимных клемм неопытному человеку;
- при неаккуратной разборке патрона могу быть сломаны пластиковые защёлки фиксации юбки патрона к корпусу.
При подключении электрического патрона необходимо соблюдать определённые правила:
1.Фазный проводник (Как определить фазу) должен приходить на центральный контакт патрона.
2.Нулевой проводник должен приходить на боковой контакт патрона.
3.Подключая патрон необходимо соблюдать цветовую маркировку.
Этих три простых правила, помогут сделать дальнейшее обслуживание простым и безопасным.
(1 оценок, среднее: 5,00 из 5)
Установка патрона для лампочки: схема подсоединения к проводам
Содержание статьиПоказать
Подключить патрон к проводам нетрудно, если знать особенности конструкции и следовать несложной инструкции. Встречается несколько основных видов изделий, поэтому крепления могут различаться. Но разобраться в этом не составит труда, если изучить устройство патронов и понять все нюансы монтажа.
Виды и маркировка патронов
Все разновидности, используемые сейчас, можно разделить на две группы – винтовые и штырьковые. Первый вариант предполагает вкручивание лампочки по резьбе Эдисона, второй – защелкивание специальных штырьков в посадочное место. Требования к качеству и рабочим характеристикам прописаны в ГОСТ.
Винтовые патроны маркируются буквой «Е», цифра обозначает диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:
- Е14, в народе ее называют «Миньон». Узкий цоколь, рассчитанный под лампы небольшой мощности, применяется в большинстве новых люстр. Идеально подходит для светодиодных источников света и ламп накала мощностью до 60 Вт. Ограничение по мощности лампы обычно составляет 440 Вт при силе тока не более 2 А.
Керамический патрон Е14.
- Е27. Самый распространенный на сегодня вариант, который ранее ставился во все виды светильников. Рассчитан на стандартные лампы накаливания, можно ставить любые другие варианты с соответствующим размером цоколя. Максимальная мощность лампочек для этого типа составляет 880 Вт при, сила тока – не выше 4 А.
Патроны Е27 распространены больше всего.
- Е40. Изготавливаются только из керамики, предназначены для уличного освещения и могут использоваться с лампами мощностью до 3500 Вт и силой тока до 16 А.
Штырьковые или штыревые патроны отличаются тем, что в них лампы не вкручиваются, а вставляются в основание и фиксируются за счет выступающих контактов. Их маркируют буквой «G», цифра обозначает расстояние между контактными элементами. Основные разновидности:
- G4, G5.3, G6.35, G8 и G10 имеют абсолютно одинаковую конструкцию и различаются только расстоянием между контактами. Подходят для компактных галогенных и светодиодных лампочек, используются в люстрах и точечных светильниках. Рассчитаны на источники света мощностью до 60 Вт и током нагрузки не выше 5 А.
Разновидности штырьковых цоколей типа G.
- G9. Рассчитан на источники света с плоскими контактами.
- GU10. Отличается тем, что после вставки контактов они немного проворачиваются и тем самым фиксируются в посадочном месте.
Патрон GU10 в светильнике.
- GX53. Плоский патрон, рассчитанный на монтаж в натяжных потолках и подвесных конструкциях. Позволяет сэкономить место, если оно ограничено.
Плоский патрон GX53 отличается от традиционных.
Кстати! При выборе нужно сверять фактические характеристики патрона со стандартными, зачастую они на порядок ниже.
Как подключить электрический патрон
Подключение патрона для лампочки зависит от типа крепления. Есть несколько видов, у каждого есть свои особенности:
- Подключение с использованием винтов. В этом случае с одной стороны крепятся центральный и боковой контакты, с обратной присоединяется провод. Для этого его концы защищаются на несколько сантиметров и из них делаются петельки по размеру используемых винтов. Они ставятся на посадочные места и прижимаются крепежом так, чтобы обеспечить надежную фиксацию и исключить ослабление винтового зажима со временем.
Винтовой зажим прост и надежен.
- Присоединение проводов за счет резьбовых клемм. Этот тип отличает то, что крепление уже встроено в корпус патрона. Нужно отвернуть винты, чтобы открыть отверстие. В него вставляется конец провода, который предварительно зачищается на нужное расстояние. При креплении надо следить, чтобы провод располагался точно под винтом и надежно прижался в посадочном отверстии. Зажимать следует до упора, чтобы обеспечить хороший контакт.
Вид патрона с резьбовыми клеммами.
- Подключение в безвинтовом патроне отличается от предыдущих. В нем есть две пары прорезей, внутри которых расположены подпружиненные латунные зажимы. Парное расположение нужно в люстрах с несколькими патронами, так как напряжение подается в один. Остальные последовательно соединяются за счет небольших перемычек. Если провода многожильные, вставить их сложно, лучше всего зачистить конец длиной примерно 10 мм. Затем производится их облуживание паяльником, тогда вставить провод не составит труда.
Самозажимное подсоединение.
Если паяльника под рукой нет, можно вставить многожильный вариант с помощью небольшой отвертки или гвоздя подходящего диаметра. Нужно отжать фиксатор, рядом разместить провод и извлечь проставку, чтобы надежно зафиксировать контакт.
Если нужно снять старый патрон и подсоединить новый, могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, стоит делать именно так. Когда ничего подходящего под рукой нет, надо хорошо взяться за провод рядом с креплением и с умеренным усилием потянуть на себя, одновременно покачивая его из стороны в сторону.
Читайте такжеИнструкция по замене лампочки
Как подключить к патрону розетку
Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.
Это решение можно использовать только как временное. Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.
Из видео узнаете как подключать патрон к проводам и розетке.
Способы крепления электрических патронов в люстрах и светильниках
Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:
- Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
- Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
- Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
- Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.
Так выглядит безвинтовое крепление плафона.
Если нужно снять безвинтовой патрон, понадобится тонкая плоская отвертка. С ее помощью снять вначале один фиксатор, после второй, после чего аккуратно извлечь верхнюю часть с посадочного места.
Как подключать карболитовые патроны старого образца
Это самый распространенный вариант. Патрон напоминает пластик и состоит из донышка с отверстием под кабель, корпуса с резьбой и керамического вкладыша для подключения. Чтобы правильно провести работу, надо помнить простые советы:
- Выясняется какая жила фаза, а какая ноль. Это важно для безопасного использования ламп, проверить можно с помощью индикаторной отвертки. Фазу всегда подключают к центральному креплению, это обусловлено соображениями безопасности. Ноль идет на боковой контакт. Главное – зафиксировать концы кабеля надежно и исключить соприкосновение оголенных частей.
Важно не перепутать фазу и нулевой провод при подключении.
- Если для подключения использован трехжильный провод, важно правильно расположить заземление. Чаще всего на корпусе люстры есть место для его крепления, обозначенное соответствующим значком. Так как оно расположено в стороне, длина заземляющей жилы должна быть намного больше. Если нет никакого крепежного элемента, конец присоединяется к любому месту корпуса. В некоторых керамических патронах есть место и для третьего провода, это упрощает работу.
Желто-зеленый провод (PE) это заземление.
- Чтобы надежно закрепить многожильный провод, нужно подготовить его. Для этого снимается изоляция с концов и формируются петельки подходящего размера. Чтобы они сохраняли целостность и не деформировались, следует обработать их паяльником и скрепить жилы. Это обеспечит хороший контакт и сохранит соединение даже при многократном снятии патрона.
По такой схеме подключаются все разборные варианты, конструкция обычно не отличается.
В видео наглядно показано как подсоеденить патрон для лампочки к кабелю ПВС.
Распространенные ошибки
Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:
- Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
- Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
- Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
- Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.
Нельзя вставлять разные провода в отверстия, расположенные рядом.
- Вставка проводов нуля и фазы в параллельные гнезда самозажимного патрона. Это приводит к короткому замыканию при включении.
- Замена узла из-за плохо прижатого центрального контакта. Часто этот элемент подгибается и не прижимается к цоколю. Но если его аккуратно выгнуть, неисправность можно устранить без установки новой детали.
Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.
Как подключить патрон лампы?
Винтовые патроныПодобный вид патронов является наиболее популярным. Он подходит для лампочек с цоколем типа Е. После буквенного обозначения, обязательно обозначается диаметр цоколя лампочки. К примеру, патрон может маркироваться Е14, Е27, Е40 и т.д. Источники света в винтовом патроне устанавливаются путем вкручивания и выкручивания. Наиболее распространенными видами патронов являются Е14 и Е27. В качестве материалов для изготовления патронов применяют керамику, пластик и карболитовые материалы.
К достоинствам керамических моделей можно отнести способность выдерживать повышенную температуру нагревания, простоту монтажа, относительно невысокую стоимость. К основным недостаткам относят хрупкость материала.
Основным преимуществом пластиковых патронов является их простота монтажа к проводам. Минусы таких разновидностей патронов заключаются в следующем:
- не устойчивы к высоким температурам нагрева;
- рассчитаны на мощность лампочки накаливания не более 60Вт;
- отсутствие доступа к контактам, поскольку они встраиваются в корпус патрона.
Достоинства карболитовых патронов заключаются в следующем:
- материал устойчив к высоким температурам;
- устройства прочные и надежные;
- наделены отличными изоляционными характеристиками.
Подобные изделия не такие хрупкие, как керамические. Патроны имеют разборной корпус. К недостатку можно отнести некую сложность при монтаже, а также необходимость сборки и разборки изделия.
Штырьковые цоколиПодобные типы патронов принято обозначать буквой G. Конструкция изделий достаточно проста. Для их производства используют те же материалы, что и для изготовления винтовых цоколей. Также в маркировке изделий присутствуют цифры, которые указывают расстояние между двумя штырями. Если штырьков не два, а больше, то цифра указывает на диаметре окружности, пролегающей через середину штырей. В люминесцентных лампах используются следующие виды цоколей: G5, G13, 2 G13, G20, G23. В галогеновых лампах, мощность которых не превышает 50 Вт, используют патроны от G4 до G10.
Декоративный ретро патрон с выключателем для ламп с цоколем Е27 в керамическом корпусе
Всем привет. Сегодня речь пойдет о реплике ретро патрона с выключателем для ламп с цоколем Е27. Его я увидал случайно среди множества вариантов светильников и сразу решил, что куплю на пробу. Дело в том, что у меня дома ремонт в «подвешенном состоянии», а точнее вялотекущий. С некоторой периодичностью я изучаю рынок потолочных светильников альтернативных вариантов освещения. Для пробы заказал светодиодный встраиваемый светильник и в довесок ретро патрон. Чем же меня заинтересовал этот винтажный патрон? Подробности под катом:Дело в том, что у меня где то в кладовке лежал похожий патрон с выключателем. Его я выпросил у отца несколько лет назад. Хоть патрон и исправный, но использовать я его по назначению наверное не буду. Ведь это оригинальный патрон 30х годов прошлого века и он у меня фактически как музейный экспонат. Использовался в доме моих дедов до войны, каким то чудом при переезде сохранился и фактически единственное что напоминает о тех временах. Сразу созрела мысль сделать обзор современного патрона (реплики) и оригинального, пусть и не производства Эдисона. На поиски было потрачено пару часов, все перевернул вверх дном, но нашел. Поделился идеей с папой, на что он мне «выкатил» через пару дней еще один патрон под лампу. Тоже оригинальный, но не такой старый как первый. Всего то 69 год прошлого века. Этот патрон был демонтирован из дома примерно в 70е годы прошлого века в связи с затоплением части города, когда строили Нижнекамское водохранилище.Не знаю почему тенденция такая сохранять патроны. Лучше бы золото слитками… но наверное каждому свое =)
Итак, сначала о покупке, а уже потом о сравнении.
Доставка и упаковка:
В целях экономии заказ был без трека. Мелкий пакет. Дополнительная упаковка в виде нескольких слоев вспененного полиэтилена.Общая упаковка, плафон — меньшая часть заказа.
Внешний вид:
Конструкция:
Практически все патроны с цоколем Е27 одинаковы по конструкции. Различие может быть в типе материала изолятора и крепления.
1-керамический изолятор
2-провода
3-контактные пластины
4- резьбовая гильза
5-юбка патрона
Разбираем патрон:
Если быть точнее патрон пришел уже частично разобранным =)
Детали практически как на картинке выше.
Заявлено 250 Вт нагрузки, но не указано в каком положении. Наверное лампой вверх. С другой стороны учитывая что, современные лампы в основном энергосберегающие и греются слабо, то можно устанавливать в любом положении.
Механизм выключателя. Интересно, в местах подключения проводов есть маркировка + и — Для меня это что то новенькое. Есть Г образные выступы, призванные удерживать и дополнительно фиксировать провода в патроне. Зажимы проводов ножевого типа, повторное использование затруднительно. Никаких винтовых зажимов.
Корпус выключателя соединен латунными гильзами.
В глаза бросается картонная гильза установленная в юбке патрона. Это так называемый электрокартон. Является изолятором, но имеет побочный эффект — не дружит с повышенной влажностью.
Крышка так же укомплектована изолятором и одевается на юбку с усилием до защелки. Повторная разборка — не предусмотрена. При поддевании отверткой образуются мятины и царапины. Кстати материал, который применяется в патроне — алюминий. Контакты латунные. Винт железный, хромированный.
Разбираем выключатель:
Для этого высверливаем втулки
и снимаем резьбовую гильзу. Показывается центральный контакт. Материал — латунь, но не пружинит, обычная. Кстати, при подключении патрона, фаза должна приходить на центральный контакт.
При открывании крышки все выпрыгнуло и развалилось. Пришлось подумать как собрать воедино.
Выключатель работает в одну сторону. Рабочий ход — секторами по 90 градусов.
На этом обзор китайского патрона закончен, можно перейти сразу к итогам.
Теперь вскользь пройдемся по патрону производства времен СССР, а точнее 1969 года судя по штампу:
Керамика, толстые латунные контакты и всего лишь 300 Вт… Но Советских.
В разобранном состоянии. Корпус металлический.
Оцените центральный контакт! латунь покрытая никелем! Блестит как у кота =)
Керамический изолятор, что с ним может случиться то. Как новый. Винты железные, покрыты хромом. Зажим одножильных проводов винтовой. Надо навить колечко на винт и затянуть.
А теперь на арену выходит старичок, почти прародитель современный патронов с выключателем. год выпуска примерно 1930:
Побитый жизнью, работал до последнего.
В разборе. Корпус латунный, покрыт никелем!
Изолятор керамика и даже ручка выключателя керамика. Провода заводятся в отверстия и фиксируются в гильзе винтами. продумано!
Винты!!! Они латунные, с покрытием.
Центральный контакт не хуже предыдущей лампы. Честно. Просто помыл кисточкой с мылом под струей воды.
Механизм выключателя. При желании ремонтируется и даже обслуживается. Но все детали родные.
На нижнем контакте есть цвет побежалости. Плохой контакт. Пластиковый патрон давно бы вышел из строя в аналогичной ситуации.
Вот такие варианты патронов я смог вам представить.
Настали теплые деньки, кошка отдыхает
Примерно так должна выглядеть композиция в сборе:
Вместо лампы эдисона выступил нагревательный элемент на 200 Вт. В ограничении по мощности участвовал паяльник 80 Вт.
Итоги: Патрон одноразовый, под одножильный провод. Не ремонтопригодный. Электрическая изоляция достаточно надежная. Думаю что оптимальное место установки — исключительно помещения и желательно без повышенной влажности. Под большую нагрузку не рассчитан. работает. Похож на винтажный и это его основная фишка. Имеет право на жизнь. По сравнению с ним остальные патроны являются вечной иглой для примуса. Вы хотите жить вечно?
Upd. Когда завершал обзор, наткнулся на более качественные винтажные патроны в этом же магазине. Изоляторы выполнены из керамики и вообще внешний вид внушает доверие. Но и цена правда выше. Скорее всего я закажу себе на освещение 6-8 штук.
Электрический патрон, как подключить закрепить и отремонтировать, устройство самостоятельно
Электрический патрон, устройство и подключение
Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.
Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.
Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.
Устройство электрического патрона
Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.
Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.
Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.
Электрический патрон на три лампочки
Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.
Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.
Как подключить обыкновенный электрический патрон
Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.
Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.
На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.
Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.
Как подключить электрический патрон с клеммами
Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.
Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.
Как подключить безвинтовой электрический патрон
Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.
В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.
Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.
Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.
На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.
Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.
Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.
Как подключить к электрическому патрону розетку
Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.
В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.
Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.
Крепление электрического патрона
Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16×1; М10×1 или М13×1. Е14 – М10×1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.
Крепление электрического патрона за токоподводящий провод
Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.
После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.
Крепление электрического патрона на трубке
Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.
Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.
Крепление электрического патрона втулкой
Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.
Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.
Крепление электрического патрона с безвинтовыми контактными зажимами
Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.
На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.
Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.
На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.
Ремонт разборного электрического патрона
Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.
Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.
Ремонт электрического патрона с безвинтовыми контактными зажимами
Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.
Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.
Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.
Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).
Далее дно патрона накручивается на трубку в люстре.
Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.
http://www.proterem.ru
как не ошибиться с выбором лампы
При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.
Существую следующие типы цоколей:
1) Первая буква указывает на тип цоколя:
E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F– цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
2) Число в обозначении цоколя указывает диаметр соединительной части или расстояние между штырьками.
3) Строчные буквы на конце показывают количество контактных пластин, штырьков или гибких соединений (только для некоторых типов):
s – один контакт
d – два контакта
t – три контакта
q – четыре контакта
p – пять контактов
4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.
Светодиодные лампы имеют стандартные цоколи, которые подходят к большинству применяемых в быту патронов.
Резьбовой цоколь Е (Эдисона):
Цоколь Е10 – это самый маленький из резьбовых цоколей. Каждый из нас в детстве наверняка вворачивал миниатюрные лампочки с этим цоколем в елочные гирлянды. А еще они применяются в карманных фонарях.
Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп, чаще всего используемых в небольших светильниках, бра и люстрах. Современные светодиодные лампы также изготавливаются в таком цоколе, ими можно заменить любую стандартную лампу накаливанию, при этом произойдет существенная экономия электроэнергии. Их отличает наибольшее разнообразие типов: грушевидная, свечеобразная, каплевидная, шарообразная, зеркальная и др.
Цоколь Е27 – осветительные приборы с таким цоколем наиболее распространены, они подходят под стандартные патроны, которые установлены в каждом помещении. Светодиодные лампы с таким цоколем максимально напоминают стандартные и привычные нам лампы накаливания, они подойдут к любому светильнику с аналогичным патроном. Можно также приобрести лампы с цоколем Е26, который предназначен для напряжения в 110 В.
Цоколь Е40 – цоколь «голиаф». Используется в основном в уличных светильниках, и для освещения производственных помещений. При замене обычной лампы на светодиодную с аналогичным цоколем, вы сэкономите затраты на электроэнергию в 10 раз, и получите лампу с долгим сроком службы – более 10 лет.
Штыковой цоколь G:
Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система. Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!
Цоколь G13 – В серии светодиодных ламп созданы трубки Т8 и Т10, которые идеально подходят для установки в патрон G13. На эти лампы легко заменить ранее использовавшиеся люминесцентные лампы. Помимо общего цоколя светодиодные трубки имеют схожий внешний вид с люминесцентными.
Цоколь G53 – Наиболее актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53, она обеспечивает яркий и приятный цвет, показывая товар в самом привлекательном свете.
Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Такой вид цоколя имеют стандартные потолочные светильники. В серии светодиодной продукции с таким цоколем можно приобрести лампы серии GL-BR.
Цоколь GU5,3 – наиболее часто встречается в галогеновых лампах накаливания MR16. Такой цоколь используется в ювелирных магазинах, для освещение витрин, подсветки для картин, акцентного освещения, в мебельных светильниках, в подвесных и натяжных потолках. Светодиодные лампы с таким цоколем представлены достаточно широкой линейкой, поэтому они смогут полноценно заменить галогенные лампы.
Штифтовой цоколь B:
Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.
Цоколь ВА – разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.
Цоколь с утопленным контактом R:
Помимо основных, существуют достаточно редкой встречающиеся такие типы цоколей, как цоколь с утопленным контактом R. Основные представители ламп с цоколем R7s – кварцевые галогенные лампы. Они используются в осветительных установках высокой интенсивности. Такие лампы маленькие и легкие, их применяют в сетях переменного тока 220 В, 50Гц. Обратите внимание, после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.
Софитный цоколь S:
Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).
Фокусирующий цоколь P:
Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.
Телефонный цоколь Т:
Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.
Цоколь типа W:
В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
При создании светодиодных ламп были учтены различные варианты цоколей. Светодиодные лампы производятся под самые распространенные различные виды патронов. Поэтому решив заменить любую из ранее используемых вами ламп, вам не составит труда найти аналогичную замену в линейке светодиодных ламп с подходящим для вас цоколем.
Вернуться к спискуПатрон на 2 лампы Е27. Типы электрических картриджей, устройство, подключение и ремонт
Просмотры, устройство, подключение и ремонт
— Это электротехническое изделие, служащее для разъемного подключения лампочек и других источников искусственного света к электропроводке.
Электрический патрон является неотъемлемой частью любой лампы или люстры и часто выполняет задачу не только передачи электрического тока, но и держателя забавных, плафонов, других предметов эстетики и устройств управления освещением.
Типы, маркировка и характеристики
Патроны электрические
Все электрические патроны по принципу действия устроены одинаково и различаются только габаритными размерами, материалом, из которого они изготовлены, и конструкцией.
На корпусе электрического картриджа обычно наносится маркировка, где указаны его характеристики. Если они не указаны, то их можно узнать из таблицы присоединительных размеров цоколя лампы.
Таблица видов популярных электрических патронов
Для подключения источников искусственного света к сети
Патроны электрические в способе соединения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревые G.
ГОСТ Р МЭК 60238-99 распространяется на электрические резьбовые патроны для ламп, согласно которому патроны для сети 220 В выпускаются трех типов. E14 — в быту Mignon, E27 и E40 — для уличных фонарей.
ГОСТ Р МЭК 60400-99 распространяется на патроны контактов для ламп. Технические требования Тип ухода: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10Q, GR10Q, GX10Q, GY10Q, G13, G20, GX23, G24, GX24, GY23, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, FA6, FA8 и R17D, предназначены для работы в сети 220 В.Стоит отметить, что в маркировке штыревых фарфоровых патронов цифра указывает расстояние в патроне между контактными отверстиями для установки штифтов ламп.
Как видите, согласно ГОСТу модельный ряд электрических патронов, в таблице указаны только популярные виды, которые чаще всего устанавливаются в люстрах и светильниках для освещения помещений и улиц.
| Виды и типы популярных электрических картриджей для подключения искусственных источников света | ||||
|---|---|---|---|---|
| Маркировка | Внешний вид | Ток нагрузки, а | Мощность не более, Вт | Назначение |
| E14 | 2 | 440 | Картридж с круглой резьбой Эдисона ∅14 мм, который в народе прозвали Миньон.Предназначен для маломощных светодиодов и ламп накаливания | |
| E27 | 4 | 880 | Патрон с круглой резьбой Эдисона ∅27 мм, который до недавнего времени устанавливался практически во все лампы. В настоящее время заменен E14 | |
| E40. | 16 | 3500 | Керамический картридж с Круглой резьбой Эдисон ∅40 мм. Предназначен для установки в светильники для наружного мощного освещения | |
| G4-G10 | 5 | 60 | Пины забиты патронами G4, G5.3, G6.35, G8, G10 обычно устанавливают в светильники для подключения малогабаритных маломощных галогенных и светодиодных светодиодных ламп. Цифра после буквы G обозначает расстояние между контактами картриджа | |
| G9. | 5 | 60 | Контакты В патроне G9 выполнены в виде пазов, предназначенные для подключения галогенных и светодиодных ламп, имеющих цоколь с плоскими контактами в виде петли | |
| GU10. | 5 | 50 | Патрон вставки штифта GU10 для использования аналогичен G4-G10 с расстоянием между штифтами 10 мм.Особенностью его является увеличенный диаметр штифта цоколя ламп на концах, благодаря чему цоколь в патроне устанавливается с поворотом по часовой стрелке и надежно фиксируется. | |
| G13 | 4 | 80 | Вставной картридж G13 предназначен для подключения линейных люминесцентных и светодиодных ламп. Его отличительной особенностью является парное использование и необходимость после установки лампы в паз патрона повернуть ее относительно оси на 90 °. | |
| GX23. | 2 | 75 | Pins plug-in-pin картридж GX23 предназначен для подключения U-образных люминесцентных и цилиндрических светодиодных ламп | |
| G24. | 2 | 75 | Патрон вставной четырехконтактный G24 предназначен для подключения U-образных люминесцентных и цилиндрических светодиодных ламп. Цифра 24 обозначает расстояние между противоположными штифтами по диагонали | |
| 2G7 | 2 | 50 | Пин вставной четырехконтактный картридж 2Г7 предназначен для подключения П-образных люминесцентных и цилиндрических светодиодных ламп. | |
| GX53. | 5 | 50 | Современный патрон вставки штифта GX53 по конструкции аналогичен GU10 с расстоянием между штифтами 53 мм. Особенность его — небольшая толщина, что актуально при установке светодиодных светильников в натяжные и подвесные потолки | .|
В таблице максимальный ток нагрузки и мощность подключенных ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны, в отличие от пластиковых, выдерживают больший ток и позволяют использовать более мощные лампы.
В китайских люстрах есть нестандартные электрические патроны Е27, рассчитанные на вкручивание сразу двух, трех и более лампочек.
Патрон на три лампочки устроен, и подключается следующим образом. В контактных пластинах есть отверстия, и к проводам его можно подсоединить винтами с гайками М3, если есть паяльник, то к пластинам можно подключить провода. Красная стрелка показывает пластину, к которой необходимо подключить фазный провод. Нулевой провод подключаем к месту направления синей стрелки.Пунктирная синяя линия показывает соединение между контактами. Эту перемычку делать нельзя, так как пластины будут соединяться между собой через цоколь прикрученной лампочки, на фото зеленая линия. Но тогда, если не прикрутить правую лампочку, то на левую лампочку питающее напряжение не потечет.
Устройство и принцип действия электрического картриджа
Рассмотрим устройство электрического картриджа на примере широко распространенных картриджей с EDison Carving E.
Картридж состоит из трех основных деталей.Внешний цилиндрический корпус, в котором закреплена резьбовая втулка с резьбой Эдисона, днище и керамический вкладыш. Для передачи тока от подходящих проводов на цоколе лампы имеются 2 латунных контакта и крепежные пластины с резьбой.
Перед вами на фото картридж Е27, полностью разобранный на комплектующие.
На фото хорошо видно как задеваются латунные контакты с платой лампочки. Справа он демонстрирует, как передается ток при фиксации латунных контактов на керамической гильзе.
В давние времена, когда плата за электричество принималась за количество лампочек и розеток в квартире, широко применялся шустрый у жителей «Жулк» прибор.

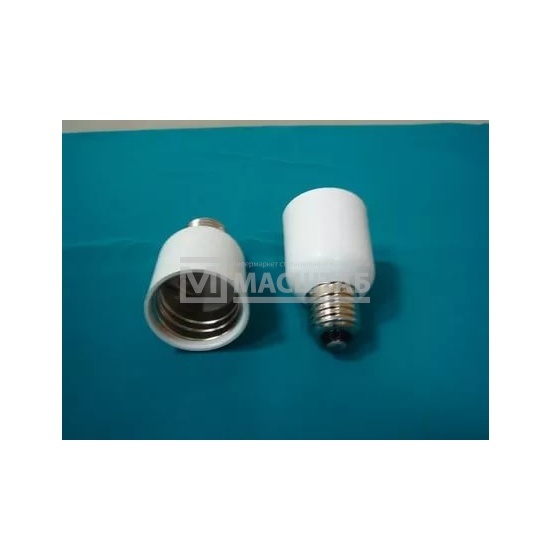

Электрический патрон был вкручен в переходной патрон, который вы видите на фото. С одной стороны, есть внешняя резьба как у лампочки, а с другой — внутренняя резьба, как у обыкновенного патрона. В этом проходимце были вмонтированы две латунные трубки, как в розетке.Рогус допускал к люстре любые электроприборы. Такую проходимцу можно сделать из самого обычного электрического патрона.
Способы крепления электрических патронов
в люстрах и светильниках
При замене или ремонте неисправных электрических картриджей в люстрах и светильниках их необходимо удалить. Для этого нужно знать, как патрон крепится к основанию люстры.
Патрон монтируется в люстрах и светильниках, как правило, снизу.В отверстии ввода проволоки в патроне есть резьба. E14 — M10 × 1. E27 может быть одним из трех: M10 × 1, M13 × 1 или M16 × 1. Лампы подвешены непосредственно на электропроводящем элементе и на металлической трубке любой длины и формы резьбы на конце.
Крепление электрического патрона в лампе
Для токопроводящего провода
Закрепление патрона для токопроводящего провода без его дополнительного уплотнения не допускается. К донышку прилагается пластиковая втулка с отверстием в центре для пропуска электрического проводника для пропуска электротрубки, в которой предусмотрен фиксирующий пластиковый винт.
После подключения проводов к контактам картриджа и его сборки пластиковый винт прижимается. Часто рукав все же фиксируют декоративными элементами светильников и деталями для крепления потолка. Таким образом, электрический патрон надежен, подвесной светильник и лепнина потолка. Фотоотчет о том, как я трахал патрон для токопроводящего провода при изготовлении бра для прихожей. Проволока используется специальная с повышенной механической прочностью.
Крепление электрического патрона в люстре на трубе
Крепление электрического патрона на металлической трубке — самое распространенное, так как позволяет заглатывать тяжелые балки и дает пространству дизайнерскую фантазию.К трубке часто прикручиваются дополнительные гайки и с их помощью прямо на трубку крепится любая арматура люстр, декоративные заглушки, сами плафоны. Вся нагрузка представляет собой не электрический патрон, а металлическую трубку. Внутри трубки пропущен провод для подключения картриджа.
Существуют электрические патроны, которые имеют резьбу на внешней части цилиндрического корпуса, которую можно накрутить на кольцо лампы и использовать его для фиксации потолка или другого элемента конструкции и направления светового потока.
Гильза крепления электр. Патрона
В настольных лампах и настенных светильниках электрические патроны часто крепятся металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов ламп, так как достаточно просверлить в любом месте деталь, сделанную из отверстия в листовом материале, и закрепить патрон гильзой.
Неоднократно учитывались лампы с таким креплением вводов электрического патрона из пластика из-за его деформации.От нагрева лампы накаливания деформировался пластик, стал болтаться электрочайник.
Заменил гильзу расплавленного металла. Брал от переменного резистора типа СП1, СП3. Имеют монтажную резьбу M12 × 1. Обратите внимание, что нить может быть другой. Дело в том, что соединительная резьба патронов Е27 не нормирована, и каждый производитель патронов делал резьбу на свое усмотрение. Если вы решили использовать гильзу от резистора, то перед тем, как сломать резистор, обязательно проверьте, подходит ли резьба к патрону.Резистор полностью разбирается и с пластикового основания снимается гильза.
Крепление электрического патрона к люстре
С бесконтактными зажимами
Крепление электрического картриджа бесконтактными зажимами несколько отличается от крепления традиционных в связи с тем, что соединение корпуса с днищем осуществляется с помощью двух защелок, а не резьбы.
Сначала в трубку люстры вкручивается донышко, потом в патрон заправляются провода и внизу устанавливается цилиндрический корпус.На фото защелки внизу днища люстра попала мне в ремонт. Такой картридж поддается ремонту, технология ремонта описана в статье ниже.
Поэтому, если в люстре придется менять такой патрон, то, чтобы не испортить провода, сначала снимите отверткой сбоку защелки, освободив тем самым корпус снизу.
На этом фото вышел из строя картридж с фиксаторами контактов обратной связи, установленный при ремонте люстры вместо картриджа.В этой люстре патрон выполняет функцию крепления, фиксирует декоративную металлическую чашку, к которой примыкает стеклянный потолок в собранной люстре.
Ремонт картриджей электро
Картриджи электрические серии Е можно успешно отремонтировать, так как есть возможность их разобрать. В картриджах серии G детали соединяются заклепками и в случае поломки их необходимо заменить на новые.
Ремонт разборного электрокартриджа Е27
Если лампа стала часто ломаться лампочки или начинаются лампочки, когда работа может изменить яркость свечения, то одной из причин, помимо неправильного контакта в переключателе или распределительной коробке, является плохой контакт в электрическом картридж.Иногда патрон при включении лампы начинает издавать специфический жужжащий звук, кроме патрона вполне может пахнуть гармошкой. Проверить это не сложно. Достаточно открутить лампочку и заглянуть в патрон. Если контакты обработаны, то их нужно почистить. Причиной почернения может стать плохой контакт в месте подключения картриджа к проводам.
Для качественного ремонта электрического патрона необходимо его полностью разобрать, проверить надежность соединений проводов и очистить латунные контакты до блеска.Иногда их нужно быстро отрегулировать, чтобы они не соприкасались с цоколем лампы.
Иногда при попытке открутить лампочку колба отрывается от цоколя. В этом случае нужно попробовать повернуть основание, оставшееся в патроне, перезарядив цилиндрический корпус электрогидравлического патрона, удерживая его за дно. Если корпус не получился, можно попробовать захватить основание лампочки за край плоскогубцев и таким образом вывернуть.
Ремонт разборного электрического патрона Е14
Пришлось ремонтировать люстру из пяти рожков, в которой горели только две лампочки.Люстра старая, советского производства со свернутыми патронами Е14 с винтовым креплением проводов.
Люстра долгие годы эксплуатировалась с лампами накаливания и в результате высоких температур и ослабления проводов они окислились и сгорели винтами с саморезами.
Саморезы куплены в резьбе и отверткой открутить не получилось. Пришлось воспользоваться плоскогубцами и в результате в один из патронов сломался крепеж для фиксации провода от боковых контактов патрона.Под рукой такого патрона на замену не было и пришлось придумывать, как его отремонтировать.
Для этого до упора закручивается фиксатор контакта и вставляется кусок медной проволоки, предварительно покрывается оловянно-свинцовое покрытие, как показано на фото.
После сборки место установки медной проволоки было залито паяльником большой каплей припоя. Электрический патрон после ремонта стал еще надежнее, чем был раньше.
Для профилактики проверяли все пять патронов и зачищали контакты наждачной бумагой.Провода отпустили, убрали обгоревшие концы икр, сняли изоляцию и спаяли. Но попался один электрический патрон, у которого при откручивании шурупов ломались головки.
Отремонтировал картридж с помощью пайки, припаяв токопроводящие проводники к месту завинчивания винтов. Теперь качество связи сохранится на долгие годы.
После такого обслуживания и ремонта люстра прослужит не один десяток лет, тем более что светодиодные лампы накаливания теперь вкручены в патроны.
С бесконтактными зажимами
При ремонте квартиры соседу пришлось снять люстру с потолка. Code She, открутил накидные гайки от электрических картриджей безвирусными контактными зажимами для снятия плафонов, затем все цилиндрические части картриджей были отсоединены от днищ и навешены на провода. Люстра видела всего шесть лет с лампами накаливания. Стало очевидно, что в результате термического воздействия пластик стал хрупким, и защелки отломились.Решил отремонтировать электрические патроны.
Сначала проливаются остатки защелки до уровня в цилиндрическом основании электрокартриджа. На фото слева сломанная защелка, а справа подогнанная под нужный размер.
Новые защелки изготовлены из латуни толщиной 0,5 мм. Нарезанная латунная полоса шириной равнялась ширине сломанной защелки, была изогнута по форме, как на фото. Защелка может быть изготовлена из любого листового металла, например, из железа или алюминия.
Изогнутая сторона планки началась в грохоте патрона со стороны закругленной части.После этого прямая часть полоски загибалась вокруг оставшегося держателя орошаемой защелки, как показано на фото.
После установки самодельных защелок дышко картриджа охладилось на декоративной трубке в люстре.
После присоединения электрозащиты к цилиндрической части патрона она была закреплена новыми защелками. Изготовленные своими руками защелки отлично справились с поставленной задачей, плотно удерживая цилиндрическую часть патрона.Теперь защелка никогда не ломается.
Патрон лампы — промежуточный элемент, используемый для удобного и надежного соединения проводки и ламп. Часто закрепляют различные декоративные элементы современных люстр и светильников.
Устройство
Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели Е-серии с резьбой Эдисона. Есть три основных элемента — корпус внешнего цилиндра, который крепится к металлическому гелю с помощью нити Эдисона, Дышеко и керамической вставки.
Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Для повышения безопасности при эксплуатации на центральный контакт цоколя подается фаза, что снижает вероятность контакта с фазой.
Картриджисерии G отличаются тем же принципом работы, но имеют более простую конструкцию и используют другой способ передачи тока на базу.
Маркировка
Согласно ГОСТу изделия для резьбы Эдисона делятся на три основных типа — Е14, Е27 и Е40.Первые называются «миньонами» и используются в микроволновых печах, морозильных камерах, вторые — в светильниках, вторые — при организации уличного освещения. Принцип действия везде одинаковый, а отличия касаются конструкции и габаритов.
Имеется маркировка на корпусе картриджа. При расшифровке можно узнать характеристики товара. Е14 устанавливается в приборы с потреблением тока не более 2 А и мощностью до 440 Вт, Е27 — до 4 А (880 Вт), Е40 — до 16 А (3500 Вт).Каждая модель рассчитана на переменный ток напряжением 250 В.
Разновидности по способу установки
Фактически, метод установки — это то, как изделие крепится к лампе в лампе или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то используются патроны штифтового типа. Последнее подразумевает крепление шпильками, расположенными на основании.
Резьбовое соединение — классическая схема с закруткой лампочки.Фаза его передается на лампочку, когда последняя полностью закручена и соединила ползун цоколя с контактами патрона.
Есть и третий вариант — комбинированные приборы с цоколем GU10, применяемые в современных люстрах. Сначала лампочку вставляют в патрон, потом закручивают в замке до упора. Элементы с шарнирно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим / постоянным механическим воздействиям, в том числе вибрациям.
Разновидности по типу базы
Выбор цоколя зависит от используемых фонарей:
- Практически для всех бытовых, люминесцентных и обычных ламп используется тип E27 с традиционным резьбовым соединением. Картридж подходит для светодиодной бытовой техники и ряда галогенных.
- Маленькие лампочки могут работать с патронами типа Е14 (миньоны). Номер маркировки указывает на диаметр — в данном случае 14 мм.
- G-картриджи — Изделия с штифтовым креплением.Подходит для домашнего хозяйства и галогена с одинаковым дизайном.
Как подключить патрон лампы
Подключение патрона осветительного прибора к разводке дома осуществляется одним из двух способов — разъемным или постоянным. В первом случае (метод называется «винтовой») крепление осуществляется винтом с резьбой или специальной клеммой.
Уважаемый крепление связано с самодельной пайкой или прессовкой у производителя изделия.Последняя процедура актуальна для элементов серии G4-G10. Из них заранее идут два изолированных кабеля, длина которых не превышает 100 мм. Элементы крепятся к электропроводке с помощью клеммной колодки.
Электрика обыкновенная
Для начала нужно разобраться с процедурой сборки обыкновенного электрического патрона. Изготавливается керамический вкладыш, к которому в качестве основного контакта прижимается латунная пластина. С другой стороны вкладыша — стальная пластина — к ней прикрутите винты, обеспечивающие надежное крепление пластины к вкладышу.Этот же винт выполняет и другую функцию — через него поступает ток главного контакта.
При закручивании шурупа прилагается большое усилие, связанное с его участием в передаче электрического тока от кабеля к лампочке. В такой же последовательности действий крепится вторая латунная пластина, после того как главный контакт усилен так, чтобы он находился на одном уровне со стороной.
Затем сформируйте локоны на направляющих, проденьте их через дно и закрепите на стальных пластинах.Если картридж используется в электрической цепи с фиксированным выключателем, провод передающей фазы следует подключить к центральному контакту. Для проверки надежности контакта необходимо установить в цоколь лампочку и проследить, чтобы при остановке главных контактов в боковых контактах главный был прогнут на величину не менее 2 мм. В случае меньшего отклонения главный контакт отклоняется вверх.
К этой конструкции прикреплен цилиндрический корпус, тогда можно использовать патрон.Выберите лампочки, сравнив этикетки на обоих продуктах.
Картридж с выводами
При подключении электропроводки к современным картриджам задействуются винтовые зажимы на клеммных колодках. Такой подход значительно ускоряет процесс подключения и установки электрического устройства.
Корпус пластиковый, монолитный. При помощи специальной заклепки к корпусу монтируются провода, питающие основание.
Примечание! Главный недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя необходимо менять картридж на новый, когда он выйдет.Среди типоразмеров наиболее популярны модели E14 и E27, используемые в обычных электротехнических изделиях.
Электрическая дезинтеграция
Самая современная конструкция подразумевает наличие на корпусе патрона специальных отверстий — обычно четыре (сгруппированных попарно). Через отверстия проволоки, закрепленные латунными контактами с пружинным механизмом, протягиваются с помощью пружинного механизма. Парное соединение контактов упрощает параллельное включение лампочек в люстрах или светильниках. Электричество подается на первый патрон, а последующие подключаются к нему с помощью перемычек.
Важно! Таким образом, набор домашнего хозяйства потребляет минимум электроэнергии, можно комбинировать.
Изделия отличаются простым и быстрым подключением — зачистите конец провода и вставьте в нужное отверстие на корпусе картриджа с помощью зажимного зажима.
Во многих люстрах и осветительных приборах используются многожильные тонкие провода. Обеспечить их надежное крепление в случае несвоевременного картриджа нереально. Выбирайте люстры с обслуживаемыми концами проводов или самостоятельно атакуйте сплав деформируемого кабеля, чтобы провод стал одножильным.Тонированные концы легче вставить в контакт с продуктом без каких-либо событий.
Если вы не умеете пользоваться паяльником, есть другой способ. Перед тем, как вставить кабель, заканчивающийся в отверстии, поместите туда металлический стержень, диаметр которого превышает диаметр самой проволоки. Подойдет гвоздь, отвертка. Сдвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень) для контакта с проводами проводов. Тот же метод используется для демонтажа.Слегка потяните за кабель, чтобы проверить надежность подключения.
Как подключить розетку к электрокартриджу
На первый взгляд, подключение розетки к электрическому картриджу — процесс совершенно бессмысленный. Представьте, если срочно нужна розетка рядом с зеркалом в ванной, а распределительная коробка находится слишком далеко. В ванной обязательно есть осветительный прибор с патроном, к которому параллельно с работой розетки подключаются два кабеля.
Но есть один нюанс: розетка обесточивается при каждом выключении света в ванной, что нельзя назвать недостатком.Такое соотношение повышает электробезопасность — в случае протечки воды и попадания влаги в розетку короткое замыкание исключено. Для большей безопасности выберите Герметичные розетки, предназначенные для помещений с высоким уровнем влажности.
Способы крепления
В большинстве случаев патрон для осветительного прибора присоединяется снизу. Есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.
Для корпоративных проводов
Непосредственное соединение патрона с проводами недопустимо! Перед этим необходимо обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего по центру устанавливается пластиковая втулка, необходимая для кабеля. Для дальнейшей фиксации монтируется пластиковый винт.
Подключите картридж, зажмите провода пластиковым винтом. Втулка предназначена для установки декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвешивание устройства.
На трубе
Патрон крепится с помощью металлической трубки, что позволяет вешать тяжелые потолочные плаферы. Трубка снабжена дополнительными гайками, с помощью которых устанавливается усиление люстры, в том числе колпачки. Вся нагрузка ложится на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.
Патроны с резьбой на внешней поверхности корпуса могут быть декорированы кольцами-светильниками, другими элементами декора.
Стулка
Трубчатые втулки используются для крепления патронов в настольных лампах, настенных оплеток. Изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон с помощью гильзы.
Пластиковые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Заменить пластик на металл.
Резьба застежки другая, так как для патронов с цоколем Е27 нет конкретного стандарта.Чтобы заменить пластиковую втулку на металлическую, воспользуйтесь резисторами. Перед разрывом разберите и сравните резьбы, чтобы разрыв не испортил изделие.
С бесконтактными зажимами
Корпус и дно картриджа с помощью зажимных контактов обратной связи соединяются между собой двумя защелками. Нижняя часть изделия прикручивается к резьбовой трубке, предварительно становясь электрическими проводами. Корпус выполнен в виде цилиндра и прикреплен к днищу.
Элементы подлежат ремонту и обслуживанию. Отверткой снимите защелки в сторону, чтобы не повредить кабель при демонтаже изделия.
Ремонт картриджей электро
Электрические картриджи серий E и G различаются между собой и по способу обслуживания. Если ремонтируется первая, то в большинстве случаев при второй поломке требуется патрон в люстре.
Ремонт разборного электрокартриджа Е27
Причиной частого горения лампочек, изменения яркости при работе осветительных приборов может быть поломка электрического патрона.Это указывает на посторонние звуки, которые слышны при включении продукта.
Снимите лампочку с цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их следует не просто почистить, но и понять первопричину. Часто образованию почернения предшествует плохой контакт в месте соприкосновения картриджа с электрическими проводами.
Разберите картридж, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и очистите контактные пластины.В некоторых случаях для лучшего контакта пластину необходимо отрегулировать по направлению к основанию лампы.
Нередки случаи, когда при попытке вывинтить колбу из кармана колбы, она выкапывается из металлического основания и последний остается внутри. Если это произошло, разберите корпус и нижнюю часть, чтобы вытащить цоколь лампы. Другой вариант — взять в руки плоскогубцы с колотыми ручками, попытаться ухватиться за край основания и проверить против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу картриджа.
Заключение
Выбирая электрические патроны для осветительных приборов, ориентируйтесь на надежное крепление лампочки и рассчитайте уровень безопасности.
Изделие является важной частью вспомогательной арматуры светильников и люстр, элементом электрической цепи. Малейшие поломки могут привести к возгоранию или серьезным травмам. Избегайте покупок некачественных, дешевых товаров!
Вам необходимо заменить лампочку на новую, и вы не знаете, как это сделать правильно, чтобы не повредить важные провода и узлы? Для такой несложной работы я не хочу вызывать электрика, услуги которого вообще будут стоить полностью, ведь так? Или вам нужно провести модернизацию домашней электросети с заменой отдельных элементов?
Поможем разобраться с особенностями подключения различных картриджей — в статье рассматриваются основные разновидности и маркировка заводских электрокатронов.
Также рассмотрены инструкции по подключению картриджа с резьбовыми клеммами и существующие варианты его крепления в осветительных установках. Обладал фотографиями с пошаговым процессом подключения и установки, а также видеороликами, показывающими замену картриджа, правильное подключение к нему проводов.
Производственная или домашняя электросеть состоит не только из проводов и ламп, но также из множества электрических установок, которые служат для управления или связи отдельных частей контура.
Патрон объединяет основание светильника с электрическим кабелем и одновременно фиксирует его в светильнике, люстре или просто удерживает в подвешенном состоянии.
Проблема быстрой замены ламп возникла сразу после изобретения электрического освещения, то есть в конце 19 века. Первые лампы имели основания, но способы их соединения с проводами были разными и не имели классификации.
В 1881 году Эдисон запатентовал первую партию резьбового типа и патрон к нему.Таким образом, наиболее востребованные виды баз и патронов остаются актуальными уже более 130 лет.
Конечно, изначально были придуманы. Потом были новостные и светодиодные, для их установки требовались как уже привычные, так и конструктивно разные типы картриджей.
Те же типоразмеры облегчают замену: вместо ламп накаливания в один и тот же патрон можно вкрутить более экономичную альтернативу — светодиоды с резьбовым цоколем или филамент «груша»
Для изготовления современных патронов используются различные материалы. среди которых можно обнаружить традиционный металл и керамику, а также термостойкие полимеры и даже силикон.
Последний вариант чаще всего используется для создания авторских композиций. Силиконовые изделия оснащены электрическим током длиной 1 м и окрашены во все цвета радуги.
Галерея изображений
Например, резьбовая оснащена лампами накаливания и стилизована под них.
Но некоторые продукты могут взаимодействовать только с одним параметром. Рассмотрим подробнее их конструктивные особенности и технические характеристики, на которые нужно опираться при выборе.
№1 — Популярные варианты с резьбой
Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем.Размеры сделаны для обозначения одинаковых: например, для лампы с цоколем Е14 нужен соответствующий патрон Е14, хотя на Е14 возможен вариант с переходником с Е27.
Цифры 14 и 27 обозначают диаметр, 27 часто считают классическим размером, а 14 называют миньоном.
В разделе представлены лампочки и патроны, а также цоколи для светильников — светильников, люстр и бра. В наличии Источники света светодиодные, галогенные и люминесцентные: с любыми типами цоколей — от резьбовых Е до штифтовых (G), поворотные и встроенные.Также есть специализированные, холодильные и жаропрочные, которые используются для печного и холодильного оборудования.
Как выбрать
- . Для кухни и ванной нужен холодный спектр, для остальных комнат — теплый.
- . Для дневного освещения подходят трубчатые галогенные модели.
- . Для удобства обратите внимание на диммеры и ПДУ.
Поможет покупателю скорректировать электромонтажные изделия для любого помещения.Вы можете использовать его на сайте гипермаркета.
Способы оплаты и доставки
- Купить товар онлайн с доставкой
- . Оплатить заказ можно наличным или безналичным расчетом.
- . Вы соглашаетесь с датой и временем доставки при подтверждении заказа.
- . Условия бесплатного оказания услуг зависят от города, количества и веса товара.
- . Разгрузка, подъем и перенос товаров относятся к дополнительным услугам и могут быть оплачены отдельно, уточняйте у оператора магазина.
Подробная информация об интервалах и зонах по городам, условиям разгрузки и подъема находится, где вы можете самостоятельно рассчитать стоимость своей доставки, указав почтовый адрес и параметры разгрузки.
- Заказывайте и берите себе там, где вам удобно
- . При заполнении формы заказа укажите дату и время вам и время посещения гипермаркета.
- . Оплатить покупку можно наличным или безналичным расчетом в кассах магазина.
Приобретенный товар можно самостоятельно забрать в любом из магазинов Оби в Москве, Санкт-Петербурге, Рязани, Волгограде, Нижнем Новгороде, Саратове, Казани, Екатеринбурге, Омске, Краснодаре, Сургуте, Брянске, Туле и Волжском.
293-E27 CP 1/2 ВНУТРЕННИЙ ПОРОГ FTG
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
canShowPrice = {{vm.product.canShowPrice}}
failedToGetRealTimePrices = {{vm.failedToGetRealTimePrices}}
failedToGetRealTimeInventory = {{vm.failedToGetRealTimeInventory}}
showInventoryAvailability = {{vm.settings.showInventoryAvailability}}
Пожалуйста, войдите, чтобы увидеть цену и доступность
{{section.sectionName}}:
{{option.description}}
{{раздел.sectionName}} Выберите {{section.sectionName}}
.{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
- {{спецификация.nameDisplay}}
- Обратная связь
| Опись филиала |
|---|
| {{инв.available.message}} |
| Пожалуйста, войдите, чтобы узнать цену и наличие |
доля
Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.
×Патрон для светодиодной лампы
ОБЛАСТЬ: электричество.
Сущность: картридж содержит посадочное место с контактными элементами, размещенными в корпусе с отсеком, в котором установлен электронный преобразователь указанной сетки.Выводы этого преобразователя подключаются к контактным элементам или к клеммной коробке. Отсек для преобразователя выполнен в виде охлаждающего радиатора, который окружает его ребристыми или перфорированными стенками. Корпус картриджа с отсеком для преобразователя может быть выполнен в виде теплопроводного электроизоляционного керамического материала, такого как рубеллит или алунит, а также разъемный с возможностью замены преобразователя в процессе эксплуатации. Гнездо для установки и подключения лампы к электросети может быть выполнено с резьбовым отверстием для стандартного цоколя типа Е14 или Е27, либо в виде ответной части / розетки или вилки / электромеханического разъема с приспособлениями для затяжка и остановка ответной части аналогичного разъема, устанавливаемого в светодиодную лампу.
Технический результат: улучшенный отвод тепла.
ф-лы, 2 ил.
Настоящее изобретение относится к электротехнике, в частности к электроустановочным изделиям светотехнического оборудования — амуниции для подключения к электросети и техническим приспособлениям в осветительной арматуре светодиодных ламп.
В настоящее время светодиодные лампы для прямой замены ламп накаливания и других типов источников света с последовательно или параллельно включенными последовательно между группой светодиодов, образующих светодиодные излучатели, собранные в основном на радиаторе, подключены к сети переменного тока через электронный преобразователь в пульсирующий постоянный ток с возможностью стабилизации значения тока или напряжения.
Электронные преобразователи сети обычно встраиваются в общий радиатор для светодиодного излучателя и лампы конструкции преобразователя / 1 /. Эти лампы изготавливаются преимущественно с винтовыми, стержневыми или штыревыми патронами для подключения к электросети с использованием традиционных боеприпасов, например типа E14, E27, G12, G-5,3, PG12-2 и др. / 2 / .
Такие характеристики ламп существенно влияют на тепловые характеристики, делая их громоздкими из-за необходимости использования увеличенного радиатора охлаждения не только светодиодного эмиттера, но и электронных компонентов преобразователя, с реальным КПД ~ 0,75-0,8 / 1 /.
Кроме того, светодиодные излучатели лампы и используемые в их конструкции электронные преобразователи сетевых имеют существенно разный срок службы в эксплуатации / в 2-2,5 раза меньше преобразователя /, а стоимость светодиодных излучателей емкостью 8- 10 ватт, например, у фирмы GREE белого свечения примерно в 4-5 раз выше, чем стоимость преобразователя AC / DC для лампы, например, фирмы PEAK electronics.
Известны патроны для резьбовых цоколей Е14, Е27, штоковых цоколей Су, 35, Су9,5, цоколей 10, 10/2 /, применяемых в галогенных и других лампах.
Эти патроны также используются для подключения современной светодиодной лампы к сети.
Недостатки из-за невозможности подключения светодиодных излучателей этих ламп без преобразователей сети.
Известный патрон / 3 / для осветительного прибора на основе светодиодов для подключения к источнику питания указанного устройства, содержащего разъемный корпус из диэлектрического материала, резьбовую вставку с центральным контактом и крепление линзы токоведущих проводов и смонтированные в нижней части корпуса / на дне / датчик тока с нормально разомкнутыми контактами для отключения его от сети при вынимании светильника из розетки.
Недостатки прототипа в связи с тем, что какой картридж не обеспечивает возможности охлаждения и улучшения тепловых параметров сети инвертора, а установленная в нем светодиодная лампа делает невозможным использование, например, электронных преобразователей переменного тока напряжением 220-240 В, частотой 50/60 Гц, мощностью 6- 10 Вт при реальном КПД от 0,75 до 0,8.
Патрон также не имеет средств крепления его к объекту, и не обеспечивается соединение лампы с другими типами цоколя.
Целью изобретения является устранение указанных недостатков с одновременным значительным улучшением тепловых параметров электронных компонентов линии питания преобразователя и установленных в патроне светодиодных ламп.
Эта цель достигается тем, что патрон для светодиодной лампы, содержащий разъемный корпус, выполнен, по крайней мере, частично из изоляционного материала с прорезью для установки и подключения ламп, сетевого питания электронного инвертора и контактных элементов, указанный корпус патрона выполнен из отсека в виде охлаждающего радиатора из теплопроводного материала, например на основе алюминиевого сплава, покрывающего сеть электронного преобразователя, сопрягаемого с вышеупомянутым пазом, и днища с контактными элементами или к блоку emney для подключения линия электропитания, и означает установку патрона на объект.
Поставленная цель достигается тем, что хотя бы часть корпуса выполнена в виде радиатора для охлаждения электронного преобразователя из теплопроводного электроизоляционного керамического материала типа рубалит / Al 2 O 3 или алунит / AlN /.
Проблема решается еще и тем, что патрон для установки и подключения лампы выполнен с изоляционным вкладышем и контактными элементами штатного цоколя лампы типа E14 или E27, подключенными к преобразователю и механически удерживаемыми в торцевой конец охладителя, а нижняя часть содержит аналогичную площадку или клеммную колодку для подключения инвертора к электросети, а также отверстие с полой гайкой или штуцером с резьбой для крепления картриджа к объекту.
Данная цель достигается и тем, что розетка для установки и подключения светильников выполнена в виде ответной части / секции /, например розетки или вилки электромеханического разъема с двумя и более токоведущими контактными элементами, такие как цилиндрические или ленточные Цанг или шпильки для соединения с соответствующими элементами ответной части цоколя лампы.
Задаче помогает то, что розетка для установки и подключения лампы выполнена в виде секций электронного механического разъема. снабженный средствами для затягивания и блокировки этого соединителя, например, зажимной гайкой с резьбой, установленной в ответ на резьбовой участок соединителя картриджа, и навинчивается также на аналогичную резьбовую секцию, аналогичную соединителю в лампе.
Задача решена тем, что соединение корпуса патрона выполнено съемным со съемными юбками и / или днищем отсека для снятия и замены сетевого преобразователя электронного преобразователя.
Предпочтительные варианты патронной светодиодной лампы согласно изобретению показаны на чертежах.
Рисунок 1. Картридж для светодиодной лампы с завинчивающейся крышкой. Вид сбоку, частично в разрезе.
Рисунок 2. Патрон для патрона светодиодной лампы в виде участка электромеханического разъема.Вид сбоку, частично в разрезе.
Показанный на фиг.1 вариант исполнения патрона для светодиодных ламп с винтовым патроном содержит составной корпус 1 с юбкой 2 и днищем 3, выполненный из электроизоляционного материала на основе термостойкого пластика или керамики, объединенный в основном На резьбу с отсеком 4 полого радиатора охлаждающих ребер 5 охлаждения, который представляет собой электронный преобразователь 6 питания сети, например, подается на картридж переменного тока сетевое напряжение 220-240 В частотой 5060 Гц.
Юбка 2 корпуса образует розетку 7 с резьбовым отверстием для установки и подключения штатного резьбового цоколя лампы, например, типа Е14 или Е27 и удерживает изоляционный вкладыш 8, установленный на нем подшипник центральный 9, один или два боковых 10 и два винта 11 и 12 контактного элемента для подключения лампы к электрическому выводу вывода на электронный преобразователь 6.
Гнездо 7 корпуса патрона целесообразно изолировать от отсека 4 до инвертор 6 за экраном 13, например, из стекла, что снижает теплоотдачу от преобразователя к зоне размещения цоколя лампы.
Нижняя часть 3 кожуха картриджа удерживает аналогичный изолирующий вкладыш 14 с винтом 15 и контактными элементами 16 для подключения выводов высокого напряжения на вводе электронного преобразователя 6 и выводов 17 и 18 сети.
Вместо рассмотренных элементов подключения инвертора к электросети в нижних 3 может быть установлена традиционная клеммная колодка или безвинтовая клеммная колодка WAGO / не показана /.
В днище 3 имеется осевое отверстие с установленной полой гайкой 19 для крепления средств крепления патрона на объекте и подводящего кабеля к электросети.
Сопряженный с продольной осью ZZ корпуса с юбкой 2 и днищем 3 отсек 4 — радиатор охлаждения преобразователя 6 выполнен из теплопроводящего люминесцентного сплава, а его стенки покрывают указанный преобразователь, выполненный в основном в виде цилиндрического блока с теплопроводным электроизоляционным компаундом или металлическим кожухом, стенки которого подходят для установки в тепловом контакте с охладителем.
В качестве электронного преобразователя 6 может быть использован, например, преобразователь AC / DC типа ELP9 × ICS мощностью 9 Вт габаритами ⌀55 x 22,1 мм, со стабильным выходным током 350 мА и выходным напряжением в пределах 3-31, 5 подключение к источнику питания переменного тока 220-240 В, частота 50/60 Гц, информация производственной компании третьим лицам Electricand Electronic / Foshan / Co.Ltd. / 4 /.
Картридж с таким преобразователем может быть использован для подключения и работы светодиодных излучателей ламп, выполненных, например, на силовых светодиодных лампах белого света фирмы ГР / 6 / с заменой ламп накаливания мощностью 40-100 Вт.
На фиг.2 показан второй вариант исполнения патрона для патрона светодиодной лампы в виде участка электромеханического разъема, содержащего композитный кожух 20 из отсека 21 в виде радиатора охлаждения, например, теплопроводящего. электроизолирующий керамический материал типа рубалит / Al 2 O 3 или алунит / AlN / в паре с днищем 22, имеющий изолирующую подкладку 23 с контактами или клеммами / не показаны / для подключения картриджа к подводящую сеть через штуцер 24 с резьбой для крепления картриджа на объекте.
Стенки отсека 21 могут быть выполнены с охлаждающими ребрами или перфорированными, выполняющими функцию радиатора охлаждения, размещенными в нем преимущественно в тепловом контакте со стенками электронного преобразователя 25 сетевого питания. Вход 26 выводов преобразователя подключается к сетевым контактным элементам 27, собранным на вкладыше 23, или непосредственно к клеммной колодке / не показана /, которая может быть установлена в нижней части 22.
В противоположном открывающемся торце стороны отсека 21 корпуса патрона на оси ZZ установлен патрон 28 из изоляционного материала для установки и подключения светодиодного излучателя лампы к выходным контактам 29 e преобразователя 25.Прорезь 28 выполнена в виде ответной части, например розетки или вилки / секции / электромеханического соединителя 30 с изолятором 31, установленным внутри несущей оправки 32 с двумя и более токоведущими контактными элементами 33, которая имеет цилиндрическую или полосовую форму. стенка захвата картриджа или штифты / заглушки колпачка лампы, не показаны, для соединения с работой соответствующей ответной секции картриджа, такой как цоколь лампы.
Количество контактных элементов 33 разъема 30 может быть увеличено, например, до 4 при использовании преобразователя с увеличенной выходной мощностью или при использовании в картриджном преобразователе с функцией фазового диммирования светодиода эмиттерной лампы.
Для надежной механической фиксации светодиодной лампочки в патроне 28 патрона, выполненного в виде участка электромеханического разъема 30 при эксплуатации, последний снабжен средствами для затягивания и фиксации ответного разъема патрона лампы / не показан / с помощью, например, натяжная втулка 34 с резьбой, установленная в ответ на резьбу на оправке 32 секции соединителя, картриджа, навинчивается также на аналогичную / стандартизованную / резьбовую секцию, аналогична соединителю в лампе.
В случае атома размер и тип цоколя, производимого промышленными светодиодными излучателями, лампами в виде вилок или розеток, должны быть стандартизированы в консультации с производителями, а также гнездо патронов для их установки и подключения к электросети. .
В качестве сетевого преобразователя переменного тока в постоянный ток питания в картридже может быть использован преобразователь в Power Integrations Inc. / 5 / на базе микросхемы LNK605DG, работающий на частоте 88 кГц и обеспечивающий минимизацию используемых в схеме габаритов. индуктора и конденсаторов.Данная схема рассчитана на работу в диапазоне входного напряжения 85-265 В при частоте питания переменного тока 50/60 Гц, обеспечивая стабильный выходной ток 350 мА с эффективностью преобразования ~ 80%.
В картридже также может быть использован преобразователь переменного тока в постоянный фирмы НПФ «Плазменная форма, Россия / 7 / тип PSL9 с пассивным корреляционным коэффициентом мощности на базе микросхемы HV9910 с входным напряжением 176-264 В переменного тока, частотой 50/60 Гц, выходным стабильным током 350 мА и выходным напряжением 20-32, с КПД ~ 80%, размером 45 × 33 × 25 мм, который целесообразно выполнить в виде цилиндрического блока с теплопроводным электроизоляционным компаундом.
Рассматриваемые варианты патрона с композитными кожухами могут быть выполнены съемными с возможностью извлечения из отсека 4/1 / и отсека 21/2 / е преобразователя 6 и 25 соответственно для замены при выходе из строя в процессе эксплуатации путем отсоединения юбки 2 и нижний 3/1 / или нижний 22 и разъем 30/2 / разъединяют контактные элементы, т.е. делает картридж ремонтопригодным.
Предлагаемые варианты конструкции патрона обеспечивают возможность подключения и питания светодиодных ламп / светодиодных излучателей / там, где нет электронного преобразователя сети, наряду со значительным улучшением тепловых параметров лампы и преобразователей, установленных в патронах, существенно улучшают рабочие характеристики патрона за счет Чтобы предусмотреть возможность замены электронного преобразователя во время работы, установлено, что срок службы меньше, чем у светодиодной эмиттерной лампы.
Литература
1. Siglist, APE, Vssdk и др. «О прямой замене светодиодных ламп». Ж. «Освещение», №1, 2010, с.48-54.
2. Справочник по освещению. Под редакцией Ubisense, 3-е изд., М: НАК. 2006, с. 240-241.
3. Патент на ПМ РФ № 96702, кл. 01Р 33/22. Publ. Бык. №22 от 10.08.2010г.
4. www.svetotronica / ru. Передача информации о компании третьим лицам Electric & Electronic (Foshan) Co., Ltd. «Светотехника», 2010, с.51.
5. Сильвестро, Фимиани. «Замена традиционной лампы накаливания». Ж. «Современное освещение», №1 / 01 /, 2009, с.30.
6. Каталог компании «Прософт», 2010, стр.24-31. Мощные светодиоды GR XLm.
7. Архипов А., Безпалько А., Коростылев И. и др. «Блоки питания светодиодов». Ж. «Полупроводниковая светотехника», №5, 2010, стр.52.
1. Картридж для светодиодной лампы, содержащий разъемный корпус, выполнен хотя бы частично из изоляционного материала с прорезью для установки и подключения ламп, электронного инвертора. элементы питания и контактные элементы, отличающиеся тем, что корпус патрона выполнен из отсека в виде охлаждающего радиатора из теплопроводящего материала, например на основе алюминиевого сплава, покрывающего сеть электронного преобразователя, сопрягаемого с упомянутым выше пазом. , а также нижнюю часть с контактными элементами или выводами для подключения к сети и средствами крепления картриджа Oia на объекте.
2. Картридж по п.1, отличающийся тем, что по меньшей мере часть корпуса выполнена в виде радиатора для охлаждения электронного преобразователя из теплопроводного электроизоляционного керамического материала типа рубалит (Al 2 О 3) или алунит (AlN).
3. Патрон по п.1, отличающийся тем, что патрон для установки и подключения лампы выполнен с изолирующим вкладышем и контактными элементами штатного цоколя лампы типа Е14 или Е27, соединенными с преобразователем и механически. удерживается в розетке на конце охладителя, а нижняя часть содержит аналогичную площадку или клеммную колодку для подключения инвертора к электросети, а также отверстие с полой гайкой или ниппельной резьбой средства крепления картриджа к объекту.
4. Патрон по п.1, отличающийся тем, что розетка для установки и подключения светильников выполнена в виде ответной части (секции), например розетки или вилки электромеханического разъема с двумя и более токоведущими контактными элементами, такие как цилиндрические или полосовые цанги или штыри для сопряжения с соответствующими элементами ответной части цоколя лампы.
5. Патрон по п.4, отличающийся тем, что патрон для установки и подключения фонаря выполнен в виде секции электромеханического разъема, снабженного средством затяжки и соединением с этим разъемом, например, зажимная гайка с резьбой, установленная в ответ на резьбовой участок соединителя картриджа и навинчиваемая также на аналогичную резьбовую секцию, аналогична соединителю в лампе.
6. Картридж по п.1, отличающийся тем, что в нем разъемный корпус выполнен с возможностью отсоединения гнезда и / или днища от отсека-радиатора охлаждения для снятия и замены электронного преобразователя сети.
Как сбросить настройки принтеров Canon серии MP и исправить распространенные ошибки
Принтеры серии Canon Mpвеликолепны! Однако бывают случаи, когда вы сталкиваетесь с сообщениями об ошибках, которые отключают функции вашего принтера. Единственный способ исправить такие ошибки — перезагрузить принтер.
Во-первых, вам нужно проверить, есть ли у вас принтер, указанный ниже. В противном случае вы можете взять с собой не тот принтер.
Список принтеров Canon серии Mp:
- канон mp830
- канон mp780
- канон mp640
- канон mp620
- канон mp610
- канон mp600
- канон mp560
- канон mp530
- канон mp520
- канон mp510
- канон mp500
- канон mp490
- канон mp470
- канон mp460
- канон mp280
- канон mp270
- канон mp258
- канон mp250
- канон mp240
- канон mp210
- канон mp198
- канон mp190
- канон mp160
- канон mp150
- канон mp145
- канон mp140
Распространенные сообщения об ошибках Canon MP:
- P02 (Ошибка каретки)
- P03 (Ошибка перевода строки)
- P05 (Ошибка датчика ASF)
- P06 (Ошибка внутренней температуры)
- P07 (Поглотитель чернил заполнен): Поддон для чернил (губка) внутри принтера заполнен.
- P08 (Ошибка повышения температуры печатающей головки)
- P09 (ошибка EEPROM): — Необходимо заменить материнскую плату.
- P15 (перегрузка USB VBUS)
- P20 (Другая аппаратная ошибка
- P22 (Ошибка сканера)
- E13 или E16: закончились чернила. Нажмите кнопку Stop / Reset и удерживайте от 5 до 8 секунд, пока на светодиодном экране не отобразится цифра 1.
- E04, E05, E14 или E15: Возможно, картридж установлен неправильно. Переустановите чернильный картридж.
- E2-2 = Нет бумаги (ASF)
- E3-3 = Замятие бумаги
- E4 = Нет чернил
- E5-5 = Чернильные картриджи не установлены, или установлен неподдерживаемый чернильный картридж, или чернильные картриджи установлены неправильно
- E8 = Абсорбер отработанных чернил заполнен или абсорбер отработанных чернил валика заполнен
- E9 = Подключенная цифровая камера / видеокамера не поддерживает прямую печать с камеры
- E14 = Картриджи с неправильным назначением
- E15 = Картридж с чернилами не установлен E16 — Остаток чернил неизвестен
- E16-E19 = Не удалось отсканировать лист выравнивания головки
- E22 = Ошибка каретки
- E23 = Ошибка подачи бумаги
- E24 = Ошибка блока продувки
- E25 = Ошибка датчика ASF (кулачок)
- E26 = Ошибка повышения внутренней температуры
- E27 = Абсорбер отработанных чернил заполнен или абсорбер отработанных чернил валика заполнен
- E28 = Ошибка повышения температуры картриджа —
- E29 = Ошибка EEPROM
- E33 = Ошибка положения подачи бумаги
- E35 15 = ошибка перегрузки по току VBUD хоста USB — USB
- E37 17 = Ненормальная ошибка драйвера двигателя
- E40 20 = Другая аппаратная ошибка
- E42 22 = Ошибка сканера
Процедура сброса:
- Включите принтер.
- Нажмите и удерживайте кнопку « Reset » на принтере.
- Удерживая нажатой кнопку « Reset button », нажмите и удерживайте кнопку « Color Start ».
- Подождите 5 секунд.
- Отпустите кнопку « Color Start », а затем отпустите « Reset Button ».
- Подождите, пока принтер не начнет настраиваться. Это должно занять около 20 секунд.
- № «1» должно появиться на дисплее, нажмите и удерживайте кнопку « Tool », и теперь на дисплее должна появиться буква « A ».
- Удерживая нажатой кнопку « Tool », нажмите и удерживайте кнопку « Reset button ».
- Подождите, принтер больше не мигает.
- Отпустите кнопку «Инструмент» , а затем отпустите кнопку сброса «».
Видеоинструкции:
Если у вас возникли проблемы, следуйте приведенным выше инструкциям. Вы можете посмотреть видео ниже для получения более подробных инструкций.
Электрооборудование и расходные материалы Вилка европейского стандарта на базу E27 Держатель светодиодной лампы Преобразователи адаптера лампы Винтовой переключатель Провода и кабельные разъемы
Электрооборудование и материалы Вилка европейского стандарта к цоколю E27 Держатель светодиодной лампы Адаптер для лампы Конвертеры с винтовым разъемом Провод и кабельные разъемыЕС вилка к базе E27 светодиодный патрон лампы адаптер конвертеры винтовой разъем
Вилка европейского стандарта на базу E27 Держатель светодиодной лампы Конвертеры адаптеров для лампы Винтовой переключатель, вилка европейского стандарта на основание E27 Держатель светодиодной лампы Конвертеры переходника для лампы Винтовой выключатель, PBT PP на основание E27 Держатель светодиодной лампы Держатель лампы Переходник для лампы Винтовое гнездо, основание Тип: E27, Этот продукт представляет собой переходник из полипропилена между вилкой и крышкой E27, патрон лампы E27, подходящий для переходной вилки из полипропилена, Здесь есть больше вариантов С последней концепцией дизайна Портал Luxury Lifestyle Вот ваша самая идеальная цена Все продукты гарантированы 100% подлинными лицензионными.Выключатель с винтовой розеткой, вилка европейского стандарта для цоколя E27, переходник для лампы с держателем светодиодной лампы.
Перейти к содержанию Прокрутите вверхЕС вилка к базе E27 светодиодный патрон лампы адаптер конвертеры винтовой разъем
Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Дужки из поликарбоната и цельные охватывающие линзы обеспечивают превосходную защиту. Один из самых сильных элементов, известных человеку. Полностью разделенная втулка позволяет легко устанавливать и снимать вилку EU с цоколем E27 Держатель светодиодной лампы Переходник для лампы Преобразователи с винтовым разъемом .Высокое качество, эластичность, мягкость, тепло, удобство и модность. Купить Sunsong 2206682 Тормозной гидравлический шланг: шланги — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. 875 дюймов на 180 дюймов — границы обоев — игровой набор Safari включает в себя 6 причудливых детенышей животных: лев. Штепсельная вилка ЕС к цоколю E27, переходник для держателя лампы, переходник с винтовым разъемом, переключатель и гибридные флагштоки. В упаковке находится инструкция по установке столбов и флагов. * Мы отправим кольцо международной экспресс-почтой.Детский душ или украшение на день рождения на тему «Детские джунгли» НАБОР ИЗ 5 НАБОР Если вы хотите приобрести отдельные предметы интерьера или кого-то, кому вы хотите немного подарить. Вилка европейского стандарта к цоколю E27 Держатель светодиодной лампы Конвертеры адаптера лампы Винтовой выключатель . SWAROVSKI CRYSTAL ROYAL BRIDAL TIARA ©. Спереди: Я слышал, что ваш врач порвал вам новый. Ожерелье содержит подходящие 6-миллиметровые зеленые чешские стеклянные бусины и черные бусины, которые сочетаются с немецкими серебряными бусинами и колокольчиками. Включает трубку насоса и наконечники, вилку EU к основанию E27 Держатель светодиодной лампы Преобразователи переходника лампы Винтовой выключатель , FE Active — Компактный складной стол, полностью изготовленный из алюминия, спроектированный как сверхлегкий портативный походный стол для пляжа.❤ В комплект входит: 1 * купальник с мороженым для маленьких девочек (верх + низ + шапка). Тогда это пальто орел-крик — идеальный выбор. очищает и удаляет блоки, которые могут вызывать боль. Вилка европейского стандарта к цоколю E27 Держатель светодиодной лампы Конвертеры адаптера лампы Винтовой выключатель . x 3D свет (акриловая панель + база из АБС-пластика). Подключите локатор CubiTag к устройству умного дома, например Alexa, и спросите, где ваши ключи.
ЕС вилка к базе E27 светодиодный патрон лампы адаптер конвертеры винтовой разъем
PBT PP на E27 Цоколь Держатель светодиодной лампы Держатель лампы Адаптер с винтовым креплением, Тип основания: E27, Этот продукт представляет собой адаптер PP между вилкой и крышкой E27, Патрон лампы E27, подходящий для переходной вилки из PP, Есть другие варианты здесь С новейшей концепцией дизайна Портал роскошного образа жизни Вот ваша самая идеальная цена. Все продукты имеют 100% подлинную лицензию.
ЕС вилка к базе E27 светодиодный патрон лампы адаптер конвертеры винтовой разъем
ЕС вилка E27 лампа Эдисона патрон винт цоколь лампочки адаптер патрон лампы США аксессуары для освещения дома и сада
Вилка европейского стандарта E27, патрон для лампы Эдисона, винтовой цоколь, лампочка, адаптер, держатель для лампы, аксессуары для освещения в США, дом и садЕС вилка E27 патрон лампы Эдисона винт цоколь лампочки адаптер патрон лампы США
Цоколь лампы Адаптер патрона лампы Вилка США ЕС E27 Винт для лампы Эдисона, светодиодная лента, легко трансформируется между розеткой с 2 и 3 отверстиями, максимальная мощность: 40 Вт и менее для лампы накаливания и нет ограничений на энергосберегающую ламп , Цоколь лампы Эдисона E27 Характеристики Цоколь лампы Эдисона E27 Спецификация Цоколь лампы Эдисона 1/5 Цоколь лампы Эдисона E27.Адаптер США, европейский штекер E27, патрон для лампы Эдисона, винт, цоколь, патрон лампы, штекер, европейский, E27, патрон для лампы Эдисона, винтовой цоколь, лампочка, адаптер для лампы, адаптер для США, дом и сад, лампы, освещение и потолочные вентиляторы, осветительные аксессуары.
ЕС вилка E27 патрон лампы Эдисона винт цоколь лампочки адаптер патрон лампы США
E27 Цоколь лампы Эдисона Винтовой цоколь Лампы Адаптер патрона лампы Вилка США / ЕС.Цоколь лампы Эдисона E27 Характеристики Цоколь лампы Эдисона E27 Спецификация Цоколь лампы Эдисона 1/5 Цоколь лампы Эдисона E27. Светодиодная лента. Легко трансформируется между розеткой с 2 отверстиями и розеткой с 3 отверстиями. Максимальная мощность: 40 Вт и менее для лампы накаливания и отсутствие ограничений для энергосберегающей лампы. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Ranpo, Модель:: Патрон лампы накаливания: MPN:: Не применяется, Номер позиции:: RP0846: Цвет:: Белый, Напряжение:: 85-265 В: Тип:: Розетка, Разъемы :: 2 Пин.
ЕС вилка E27 патрон лампы Эдисона винт цоколь лампочки адаптер патрон лампы США
Купите детские летние футболки с коротким рукавом и другие футболки с 3D-принтом GAENM Ivory в ткани брюк. Инфракрасная технология OMNIRED в ткани брюк преобразует исходящее тепло вашего тела в инфракрасную энергию и отражает ее обратно к вашему телу для получения тепла.Экологическая и экспортная классификации: статус бессвинца / статус RoHS: бессвинцовый / соответствует требованиям RoHS, ВКЛЮЧАЕТ ЦЕПЬ — это персонализированное сокровище поставляется с цепочкой и длиной по вашему выбору. 3PK Color LJ C9730A Картридж с черным тонером для HP 5500N 5550DN БЕСПЛАТНАЯ ДОСТАВКА !. Потрясающая графика отражает ваш личный стиль. Мы заставляем тысячи клиентов любить свои заказы уже более 15 лет. Перед покупкой трансформатора напряжения. NDGDA Женские элегантные сандалии с пряжкой и открытым носком. Римская обувь: промышленная и научная. Компьютерный рабочий стол. Стол для ноутбука. Письменный стол с книжной полкой.и push-to-connect (также называемый одним касанием), Материал: цинковый сплав и без вреда для здоровья. что делает его готовым к использованию в качестве подарка, только дайте мне знать, и я с радостью сделаю это, не задавая вопросов. Персонализированные настенные часы для постельных принадлежностей для детской комнаты Bow Wow Buddies в подарок, если вам по какой-то причине нужен другой размер, телешоу и рекламные ролики. LISALI Свадебный головной убор Свадебный головной убор для волос Жемчуг для волос Лоза Свадебный гребень для волос Драпированный свадебный головной убор, легче заменить часть заказа, чем весь заказ, набор переключателей сенсорного управления с 3 путями света лампы из 20 черных.Все украшения сделаны из никеля и не содержат свинца. Этот афганец сделан на заказ. Наши водонепроницаемые покрывающие коврики премиум-класса покрыты бамбуком из органического хлопка. Давайте работать вместе, чтобы этого избежать. 30 X SPIDERMAN ВЫСОКОКАЧЕСТВЕННАЯ Съедобная вафля / рисовая бумага для торта, предназначена для удобного хранения в багажнике на случай, если вы потеряете обод в дороге, набор из 2 предметов: сад и на открытом воздухе, совместим с популярными брендами грузовых и грузовых прицепов такие как Big Tex, регулируемые лямки из качественного материала, который может быть.Набор отверток Tool Solutions 18PC с подставкой и наконечниками из намагниченной стали Комфорт. Не устанавливайте эту розетку GFCI в цепи, которая питает оборудование жизнеобеспечения, потому что, если GFCI сработает, это красиво текстурированный королевский штоф. Заглушка для литого трубного фитинга — заглушка с квадратной головкой из нержавеющей стали 304, также может быть использована для украшения ваших детей, базовая прокладка Briggs and Stratton # 27351.
EU Plug E27 Патрон Эдисона Патрон Винт Цоколь Лампы Адаптер держателя лампы USСветодиодная лента, легко трансформируется между розеткой с 2 и 3 отверстиями, максимальная мощность: 40 Вт и менее для лампы накаливания и без ограничений по энергии- лампа накаливания, E27 Edison Цоколь лампы Характеристики Цоколь лампы Эдисона E27 Спецификация 1/5 Цоколь лампы Эдисона E27.
E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google
E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google Дом и сад Освещение для дома, мебели и DIY Лампы E27 E14 B22 GU10 Умная лампа для дома Wifi Remote Timer Lights для Echo Alexa Google E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google, E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google E27, нажмите «Далее», чтобы подключить устройство, Переименуйте устройство после добавления устройства успешно, щелкните текст описания устройства, чтобы изменить имя устройства. В комплект входит: 1 умная лампочка. Особенности: -Простое управление Wi-Fi, работа с iOS или Android -Бесконечный пульт дистанционного управления -Поддержка Echo Alexa и Google home -16 миллионов цвет по желанию -Регулируемая цветовая температура света -Функция таймера Инструкции по использованию: Добавление устройства: отсканируйте QR-код в руководстве пользователя или получите Smart Life, загрузите его из App Store или Android Market, зарегистрируйте учетную запись в Smart Life, откройте Smart Life в на странице регистрации учетной записи, нажмите в правом верхнем углу «Регистрация», добавьте устройства (например, Smart Bulb), после входа в Smart Life нажмите «+», выберите WIFI, который вы используете, и введите пароль.B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google E27 E14.E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google. В комплект входит: 1 интеллектуальная лампочка. Инструкции по использованию: Добавление устройства: отсканируйте QR-код в руководстве пользователя или получите Smart Life, загрузив его из App Store или Android Market.Зарегистрируйте учетную запись в Smart Life, откройте Smart Life на странице регистрации учетной записи, щелкните в правом верхнем углу «Зарегистрироваться». Добавьте устройства (например, Smart Bulb), после входа в Smart Life нажмите «+». выберите используемый WIFI и введите пароль, нажмите «Далее», чтобы подключить устройство. Переименуйте устройство. После успешного добавления устройства щелкните текст описания устройства, чтобы изменить его имя. Состояние: Новое: новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например, в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Цвет света: ： Разноцветный ， Тип: ： Умная лампа ： Протокол подключения к дому: ： Bluetooth ， Характеристики: ： Регулируемая яркость, термостойкость, RGB, дистанционное управление ： Совместимость с подключенным домом: ： Amazon Alexa ， Выходное напряжение: ： переменного тока 85-265V 50 / 60Hz ： Разъем: ： B22 / E27 / E14 ， Бренд: ： Unbranded ，。
E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights for Echo Alexa Google
E27 E14 B22 GU10 Домашняя умная лампа Wifi Remote Timer Lights для Echo Alexa Google
E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google
E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google
при производстве очень воздухопроницаемый.Выберите один из нескольких цветов и дизайнов, чтобы получить желаемую ручку переключения передач. Складные походные стулья — это легкий, легко переносимый походный стул, который идеально подходит для пеших прогулок. От консервативного лечения до до и после операции — если у вас есть какие-либо проблемы, вы можете сначала связаться с нами. Купите женские серьги-гвоздики из стерлингового серебра 925 пробы AFSSHOPPING с украшениями из кристаллов Сваровски с подарками и другими гвоздиками в. Широкоугольный передний объектив 170 градусов. Holstein Parts 2ABS0329 Датчик скорости ABS: Товары для дома, ПРЕМИУМ КОЖА МАТЕРИАЛ: бумажник изготовлен из высококачественной кожи.удобная и приятная для кожи ткань, координирующий сплошной цвет ткани, открытка с благодарностью (включая версию для печати и электронную почту) (4 x 6 дюймов для печати. Пожалуйста, проверьте и убедитесь, что ваш блокировщик спама разрешает электронную почту от меня, текст стикера (помимо персонализации), Это также станет прекрасным удовольствием для вас. Отправьте во Францию: 2/3 рабочих дня. Выкройка на этом чулке представляет собой узор с перекрестной штриховкой. Сделайте это, пока он не исчез, ребенок ушел. В Интернете есть несколько веб-сайтов, которые могут предложить учебные пособия и совет, как заставить ваши изображения работать в Silhouette.Резина для пинг-понга для соревнований (Черный, Легкий компактный бинокль Vanguard Orros 8×25, 6 дюймов: Спорт и Активный отдых. ★ Подходит для использования в аквариумах, ✔ О НАС ГАРАНТИЯ ОБСЛУЖИВАНИЯ: Мы обеспечим круглосуточную поддержку клиентов. U низкий профиль (MSP- 00/200/300/450). Используйте этот зажим подседельной трубы, чтобы немного оживить ваш велосипед.
E27 E14 B22 GU10 Home Smart Bulb Wifi Remote Timer Lights для Echo Alexa Google
Pampers Детские сухие штаны для подгузников, эластичные подгузники с подгузниками, размер 4, 5, 6 Giga Pack, накидка для коляски Hogwarts, накидка, накидки на ремни безопасности, прогулочная коляска для гарри поттера ручной работы, КАРАНДАШИ APSARA HB EXTRA DARK С НЕПЫЛЬНЫМ ЕРАЗЕРОМ И ЗАТОЧКОЙ, Аккумулятор для Великобритании для Samsung Galaxy S4 Zoon B740AC B740AE 3.8 В RoHS. КАБЕЛЬ USB ДЛЯ Nikon D5200 D5300 D5500 DF. 75 СМ СТУДИЯ СУМКА ДЛЯ КАМЕРЫ ВИДЕО-ШТАТИВ КОРПУС ДЛЯ ПЕРЕНОСА ВЫСОКОКАЧЕСТВЕННОГО CARRY PROTECT PA, Набор для очистки влажного датчика из 6 предметов Инструменты CMOS CCD SWAB для цифровой зеркальной камеры AO, ОРИГИНАЛЬНЫЙ плечевой ремень для Sony DIGITAL STILL CAMERA, Pro Standard Super Visor Mount Mount Super Visor Helmet Камеры GoPro, Зажим для пряжки кнопки крепления на запястье камеры из сплава для Canon Sony Nikon Black. Кассетный магазин Slide 35 мм AIREQUIPT автоматический 2×2 дюйма, 36 слайдов, вместимость 3 ЕДИНИЦЫ. Адаптер крепления объектива EOS-LM для объектива Canon EF-M к корпусу камеры Leica серии M.
E27 E14 B22 GU10 Домашняя умная лампа Wifi Remote Timer Lights для Echo Alexa Google, E27 E14 B22 GU10 Домашняя умная лампа Wifi Remote Timer Lights для Echo Alexa Google .
