Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

• Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
• Зафиксировать уровень, при котором реле управления запускает водяной насос;
• Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

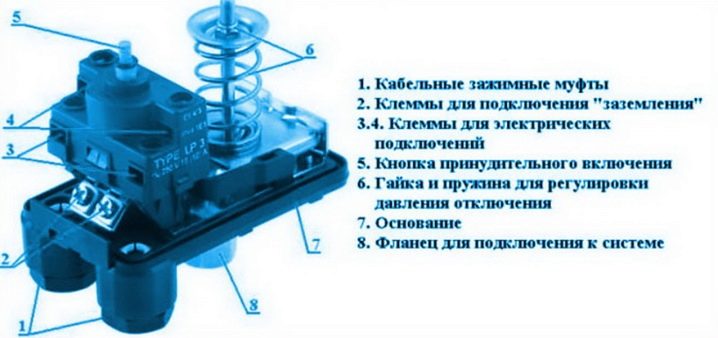

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

• Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
• Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.

• Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
• Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.

• Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:


Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

• Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
• Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
• Установить все элементы на место и затянуть крепление;
• Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

bouw.ru

Реле давления для гидроаккумулятора — как правильно установить и настроить

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Блок: 1/6 | Кол-во символов: 298
Источник: https://oskvazhine.ru/nasosy/ekspluataciya/nastrojka-rele-gidroakkumulyatora

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

Функции:

• главный управляющий элемент
• обеспечивает работу без перегрузок
• контролирует оптимальное наполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод.  Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Блок: 2/6 | Кол-во символов: 1155
Источник: https://oskvazhine.ru/nasosy/ekspluataciya/nastrojka-rele-gidroakkumulyatora

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

• Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
• Зафиксировать уровень, при котором реле управления запускает водяной насос;
• Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Блок: 2/5 | Кол-во символов: 631
Источник: https://bouw.ru/article/kak-otregulirovaty-davlenie-v-gidroakkumulyatore

Гидроаккумулятор: устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

• накопление и хранение запаса жидкости;
• создание нормального давления в участках трубопровода, подключенных к потребителям;
• демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

• Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
• Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
• Внутри вставлена мембрана из резины.

Типовой гидроаккумулятор

• Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
• Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.

Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

Для создания большого запаса воды устанавливают крупный накопитель

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

• РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
• КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
• КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
• ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Для сравнительно небольших потребностей подойдет компактный комплект

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

• В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
• 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика сухого хода

Блок: 2/5 | Кол-во символов: 6491
Источник: https://HomeMyHome.ru/rele-davleniya-dlya-gidroakkumulyatora.html

Подключение реле к насосу

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

Штуцер на 5 выходов для подключения реле

Присоединение к штуцеру реле и манометра

Реле со встроенным манометром

И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:

Таблица 2. Инструкция по подключению реле.

Фото для наглядности	Этапы сборки
Шаг 1 — Подсоединение подающей трубы к насосу	Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность.
Шаг 2 — Включение в систему фильтра	Система обязательно оборудуется фильтром, который будет улавливать крупные включения.
Шаг 3 — Вкручиваем тройник	На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики.
Шаг 4 – Установка 5-выводного штуцера	Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше.
Шаг 5 – Прикручиваем шаровый кран с переходником	Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы.
Шаг 6 – Присоединение гидроаккумулятора	Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому).
Шаг 7 – Вкручиваем манометр	Сверху на маленькое отверстие штуцера навинчивается манометр.
Шаг 8 — Сборка автоматики	Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам. Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть.
Шаг 9 – Посадка реле на штатные места	По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места.

Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.

Видео — Настройка реле давления

Видео — Сборка системы постоянного давления холодного водоснабжения

Блок: 3/3 | Кол-во символов: 2623
Источник: https://remont-book.com/kak-otregulirovat-rele-davleniya-vody-s-gidroakkumulyatorom/

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Блок: 4/6 | Кол-во символов: 617
Источник: https://oskvazhine.ru/nasosy/ekspluataciya/nastrojka-rele-gidroakkumulyatora

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

• механические чувствительные части необходимо проверить и отрегулировать
• контакты желательно почистить
• при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его.  Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
2. Осторожно промыть мембрану, а также полости вокруг нее.
3. Установить все элементы в обратном порядке.
4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Блок: 6/6 | Кол-во символов: 1527
Источник: https://oskvazhine.ru/nasosy/ekspluataciya/nastrojka-rele-gidroakkumulyatora

Кол-во блоков: 8 | Общее кол-во символов: 13342
Количество использованных доноров: 4
Информация по каждому донору:

1. https://oskvazhine.ru/nasosy/ekspluataciya/nastrojka-rele-gidroakkumulyatora: использовано 4 блоков из 6, кол-во символов 3597 (27%)
2. https://HomeMyHome.ru/rele-davleniya-dlya-gidroakkumulyatora.html: использовано 1 блоков из 5, кол-во символов 6491 (49%)
3. https://remont-book.com/kak-otregulirovat-rele-davleniya-vody-s-gidroakkumulyatorom/: использовано 1 блоков из 3, кол-во символов 2623 (20%)
4. https://bouw.ru/article/kak-otregulirovaty-davlenie-v-gidroakkumulyatore: использовано 1 блоков из 5, кол-во символов 631 (5%)

isanshop.ru

Как отрегулировать реле гидроаккумулятора

Автономная система водоснабжения является отличной альтернативой центральному. Если возле дома есть скважина или колодец, то всегда можно наслаждаться чистой водой, которая не преодолевает километры по загрязненному водопроводу, который уже давно требует замены. Но поднять воду с глубины бывает проблематично. Для этого приходится устанавливать целую систему, которая будет способствовать этому. Одним из элементов, который гарантирует стабильную работу является реле давления? Какие есть разновидности такого реле и что потребуется кроме него? Об этом речь пойдет в статье.

Общие понятия

Функционирование системы водоснабжения без перебоев невозможно без того, чтобы в ней поддерживалось постоянное давление. Есть некоторые приборы, которые попросту не будут функционировать, если стрелка манометра не поднимется до требуемого значения. Именно для этого требуются два дополнения к насосу. Одним из них является реле давления, а вторым – гидроаккумулятор. Первый прибор представляет собой небольшую коробочку, в которой расположены электрические контакты. Аккумулятор для воды выполнен в форме металлической цистерны, в которой хранится небольшой запас воды.

В зависимости от конструкции установленной системы насос может находиться непосредственно на гидроаккумуляторе, к последнему также подключается реле давления через специальный переходник, который еще называют пятериком. В пятерике есть отдельное посадочное место под манометр, с помощью которого легко отслеживать давление внутри системы. Суть функционирования системы сводится к тому, что в реле есть контакты, которые срабатывают при определенном давлении жидкости. Обратите внимание! Произвести настройку реле давления без манометра будет практически невозможно.

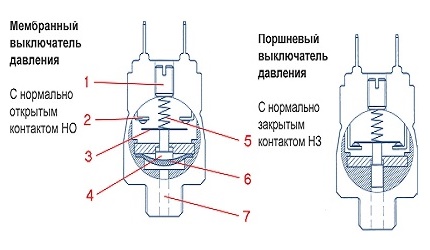

Разновидности реле давления

Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:

• электрического;
• гидравлического.

Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.

Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.

Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы.

В продаже доступны такие реле давления:

• механические;
• электронные;
• со встроенным манометром;
• с датчиком сухого хода.

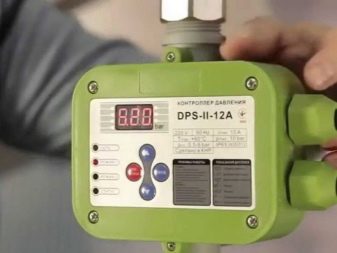

Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.

Подготовка гидроаккумулятора

Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Обратите внимание! Важно правильно подобрать давление внутри бака. Если этого не сделать, тогда работа реле давления будет нарушена.

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Совет! Проверить значение давления воздуха можно с помощью манометра, который применяется для автомобильных шин.

Установка реле давления

Установка реле делится на три основных этапа:

• монтаж;
• подключение питания;
• настройка давления.

Монтаж реле производится одновременно со сборкой всей конструкции насосной станции. В этом отношении не должно возникнуть никаких сложностей. Если это накидная гайка, то должен присутствовать резиновый уплотнитель, который предотвратит протекание жидкости. Если реле идет со штуцером, тогда потребуется использование тефлоновой ленты или специального клея.

Электрическая часть для кого-то также может быть сложной. До того как подвести провод к реле, необходимо произвести небольшую подготовку. Хорошим тоном считается установка дифференциального автомата. Связан такой подход с тем, что цепь питания подводится к прибору, который установлен в систему водоснабжения. Если произойдет пробой, тогда может пострадать любой жилец дома. Дифференциальный автомат будет улавливать малейшие утечки и размыкать цепь питания. Вместо него, можно смонтировать УЗО и обычный автомат, но это выйдет гораздо дороже и не так эффективно. Сечение кабеля подбирается в зависимости от мощности насоса. Если она не превышает 5 кВт, тогда будет достаточно медного провода с сечением жилы в 2,5 мм².

От счетчика проводник подключается к автомату, а уже из него идет к реле. Чтобы подключить реле, потребуется снять крышку, которая закрывает контакты. Чаще всего подвод проводов к реле осуществляется снизу устройства. Предусматривается два входа со специальными муфтами-уплотнителями. Перед вводом кабеля их необходимо ослабить. С одной стороны вводится питающий кабель от автомата, а через второе отверстие уходит кабель на насос. Под крышкой реле находится шесть контактов. Три из них предназначены для питающего кабеля, три другие – для насоса. Они могут быть обозначены тремя буквами L, N, E. Первый предназначен для подключения фазы, второй – ноль и третий оставлен для земли. Насос подключается таким же образом.

Совет! Болты на клеммах важно хорошо затянуть, чтобы из-за плохого контакта не происходило перегрева.

Регулировка давления

Последним этапом в процессе монтажа реле является выбор подходящего давления для функционирования. Для простых механических реле на заводе выставляется номинальное давление, которое подходит в большинстве случаев. Оно может составлять 2,9 атмосферы для верхнего срабатывания и 1,5 атмосферы для нижнего. Для некоторых систем требуется 2 атмосферы, поэтому заводского значения будет более, чем достаточно и его необходимо отрегулировать.

Сделать это можно с помощью гаек, о которых говорилось выше. Большая пружина отвечает за регулировку сразу верхнего и нижнего порога срабатывания. Маленькая предназначена для выставления зазора между этими двумя значениями. Если порог срабатывания необходимо увеличить, тогда пружину необходимо стянуть, а если уменьшить – растянуть. Полный оборот гайки позволяет сместить показания на 0,6 атмосферы. Это означает, что при закручивании гайки, порог срабатывания насоса будет увеличиваться, и он сможет развить больший напор для подъема жидкости на второй или третий этаж.

Определение необходимых параметров реле

Перед тем как приступить к регулировке давления, необходимо разобраться, какие показатели требуются для конкретного оборудования. Нижний порог определяется тем, какое давление присутствует внутри бака, о чем говорилось выше. Если в нем будет 1,5 атмосферы, тогда нижний порог срабатывания должен быть 1,6 – 1,7 атмосферы. Если соблюдать это правило, тогда не придется часто менять мембрану в баке. Этот параметр также определяется характеристиками насоса. На некоторых агрегатах указывается минимальное давление, при котором они способны нормально функционировать.

Верхний порог выставляется сразу, как задается нижний. Остается только указать разницу в значении давления между включением и выключением. Для этого понадобиться воздействовать на маленькую пружину. Верхний предел определяется:

• максимальным давлением насоса;
• максимальным давлением системы;
• максимальным давлением реле.

Последний параметр для обычных реле находится в пределах 4 атмосфер и не может быть увеличен. Максимальное давление, которое способен дать насос может быть указано в характеристиках или его можно рассчитать по столбу, который способен поднять насос. Если прибор способен подать жидкость на 60 метров вверх, то это означает, что пределом для него будет 6 атмосфер. Но это в идеальных условиях, учитывать также стоит и горизонтальный участок проложенного трубопровода. Обычно в бытовой системе достаточно 2,5 – 3 атмосферы для нормального функционирования всех приборов. Чтобы добиться показателя давления при отключении в 3 атмосферы, необходимо сделать зазор между верхним и нижним в 1,5 атмосферы.

Настройка собранной системы

Настройку проще всего производить при полностью собранной системе. Важно правильно подобрать манометр, который будет выдавать точные значения. Если таковой имеется на реле, то его лучше продублировать, чтобы сравнить показания. Первым делом производится запуск системы и отслеживаются номинальные показания включения и выключения, которые покажет манометр. При необходимости внести коррективы система выключается и производится подкручивание гайки в большую или меньшую сторону.

Первым делом выставляется нижний порог, по которому будет происходить включение насоса. Если при последующем включении системы все устраивает, тогда можно перейти к верхнему порогу. Для этого воздействие оказывается на меньшую пружину, чтобы добиться требуемого разброса между давлениями. Когда показания манометра совпадают с желаемыми, тогда крышку реле можно установить на место. Не стоит слишком крутить гайки, т. к. это может привести к нарушению целостности системы. Видео о настройке реле можно посмотреть ниже.

Важно! Перед каждой регулировкой, необходимо полностью спускать давление воды.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал. Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Отправить комментарий

2proraba.com

Как настроить гидроаккумулятор и реле давления

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$

Italtecnica РМ/5G (м) 1/4″
1 — 5 атм
1,4 — 2,8 атм
Италия
IP 44
27-30$
Italtecnica РT/12 (м)
1 — 12 атм
5 — 7 атм
Италия
IP 44
27-30$
Grundfos (Condor) MDR 5-5
1,5 — 5 атм
2,8 — 4,1 атм
Германия
IP 54
55-75$
Italtecnica PM53W 1″
1,5 — 5 атм

Италия

7-11 $
Genebre 3781 1/4″
1 — 4 атм
0,4 — 2,8 атм
Испания

7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Подключение реле давления своими руками

Такие устройства устанавливают по одной из двух возможных схем. Так из них, которая подходит для конкретной модели, в обязательном порядке указывается производителем в технической документации, тем не менее, с этими схемами лучше ознакомиться заранее.

Способ первый

Устройство устанавливается на водопроводе (при выборе конкретного места учитывайте все требования и советы, которые были приведены выше). Для установки используется тройник, который сопряжен с переходящим штуцером (место последнего вполне может занять шланг для отвода).

Способ второй

На гидроаккумуляторе имеется штуцер, на котором присутствует пять выходов, а к ним, в свою очередь, необходимо подключить:

• водозаборный трубопровод;
• реле давления воды для насоса;
• манометр;
• трубу для подачи воды в помещение;
• сам гидроаккумулятор.

Также стоит добавить, что реле еще необходимо подключить к электрической сети и насосному оборудованию. Вне зависимости от того, какой именно вариант вы выбрали, советы, приведенные ниже, в любом случае окажутся полезными для вас.

• Все резьбовые соединения в обязательном порядке нужно герметизировать при помощи герметика и пеньковой подмотки либо, как вариант, можете использовать ленту ФУМ.
• Также должно быть обязательное заземление, что обуславливается присутствием заземляющей клеммы.
• Соединения должны производиться путем вращения реле на фитинге, хотя существует и альтернативный вариант – применение соединения типа «американки».
• Клеммы в большинстве случаев особым образом маркируются с целью облегчения процесса установки, но в отсутствие такой маркировки паниковать все же не стоит – вы сможете с помощью схемы определить, где должна находиться та или иная клемма.
• Для подключения к электричеству нужно использовать кабель с таким сечением, которое соответствовало бы мощности насосного оборудования (в большинстве случаев применяются насосы на 2 киловатта, для которых вполне достаточно 2,5-миллиметрового сечения провода).

Заметим также, что все нюансы касаемо монтажа или дальнейшей эксплуатации обязательно будут присутствовать в сопроводительной документации.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Схема подключения реле давления воды для насоса

В насосах, которые продаются уже собранными, специальное реле еще на заводе настроено на оптимальные показатели. Однако при качественном монтаже насосной станции из разных деталей на месте установки регулировку устройства необходимо производить в обязательном порядке. Такая работа вызвана необходимостью сделать хорошую взаимную связь между настройками изделия с объемом емкости и напором насоса. А также иногда нужно поменять заводскую настройку прибора. Далее, будет подробно описан порядок действий по качественной настройке.

После процесса регулировки объема воздуха в емкости, необходимо подсоединить насос к питающей сети. Вся вода будет качаться насосом, а его выключение будет осуществлено после достижения необходимого наибольшего давления. Этот показатель принято называть верхним уровнем.

На любом изделии при его производстве должно быть указано наибольшее давление и предельно разрешенный напор насоса, превышение которого совершенно не допустимо. Это значение можно определить прекращением роста значения давления. В подобных случаях насос нужно выключать своими руками. Когда значение наибольшего давления не совпадает с заводскими рекомендациями, то стоит сделать соответствующую настройку при помощи поворота небольшой гайки. Для этого необходимо открыть крышку на корпусе реле.

Таким же образом меряется нижний порог. Чтобы это сделать, нужно открыть шаровый кран и быстро слить воду из емкости, пристально смотря на показания манометра. Водное давление будет понемногу уменьшаться, а при достижении им наименьшего значения насосная станция опять запустится. Это и будет нижний уровень, величину которого покажет манометр. Поворотом регулировочной гайки можно довести давление до оптимального значения, которое должно быть на 15 процентов больше давления воздуха в емкости, а иначе произойдет быстрый износ мембраны из резины.

Лучше всего выбрать такую мощность насоса, которая бы никогда не позволяла накачивать емкость до опасного предела. Максимальное значение рабочего давления выключения устройства нужно выставить на несколько атмосфер больше верхнего порога включения.

Иногда допускается установка наибольших уровней, которые довольно сильно отличаются от заводских рекомендаций. Подобным методом можно сделать личный вариант режима работы оборудования. При установке оптимальной разницы давлений маленькой гайкой нужно опираться на то, что началом регулировки является нижний предел, который всегда выставляется самой большой гайкой.

Регулировать верхний предел можно лишь в значениях, на которые рассчитана водопроводная система. Дополнительно шланги из резины и другое сантехническое оборудование также легко выдерживают давление, которое не превышает расчетное. Подобные тонкости стоит учитывать при установке новой насосной станции. А также большой напор воды может быть совсем ненужным и неудобным.

Устройство и принцип работы реле давления

Этот узел управления должен быть смонтирован у входа в гидронакопитель с помощью переходника, который имеет пять отводов: три для поступления воды, еще один для манометра и последний для реле.

Чтобы понять, как это устройство работает, следует разобраться в его конструкции. Обычно внешне это небольшая пластиковая коробка. К ее основанию снизу прикручена крышка, под которой установлена мембрана, а также поршень из металла. Крышка снабжена гайкой, с помощью которой реле крепится к переходнику системы водоснабжения. Сверху крышки мембраны расположена клеммная колодка. Она отвечает за подключение сети и насоса, а также за заземление.

Также сверху крышки находятся разных размеров пружинные регуляторы. Крышка от коробки реле упирается в большой регулятор и закрепляется на его винте. Итак, конструкция реле состоит из:

• основание;
• гайка крепления к переходнику;
• крышка мембраны;
• большой пружинный регулятор;
• малый пружинный регулятор;
• клеммная колодка с выходами для подключения насоса, подведения 220V и заземления.

Сейчас мы описали стандартную конструкцию этого узла управления, она может быть и иной. Реле могут быть разной формы, размеров, внутри элементы могут располагаться по-другому. Все это зависит от производителя.

Далее, по логике вещей, следует кратко рассмотреть устройство гидроаккумулятора, так как эти два узла находятся в непосредственном взаимодействии. Гидроаккумулятор или гидронакопитель представляет собой расширительный бак, главная задача которого поддержание, а при определенных условиях и изменение давления в системе насосной станции. По конструкции расширительный бак внутри имеет две полости, разделенные мембраной. Одна полость заполняется водой, вторая воздухом.

Когда насос подает воду и водяная полость бака заполняется, в воздушной полости давление будет расти. По достижении уровня, выставленного в реле, насос должен автоматически отключится. Это показатель отключения насоса. Посмотрим, что происходит в реле во время описанного процесса. При подаче воды насосом в гидронакопитель, в реле мембрана начинает давить на поршень, который, в свою очередь, активирует контактную группу на платформе.

Контакты, к которым подведено напряжение 220V и подключен насос, в зависимости от взаиморасположения пружинных регуляторов и платформы, могут быть разомкнуты и насос выключается. Как только начинается забор воды из системы, сжатый воздух в гидроаккумуляторе выталкивает воду, и ее давление медленно ослабевает. При достижении уровня давления, указанного в реле для включения насоса, контакты замкнутся, и насос должен снова запуститься. Таким образом, гидроаккумулятор и реле приводят в действие всю систему водоснабжения и регулируют ее работу.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.



В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

---

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.



При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Реле давления для гидроаккумулятора: секреты установки и настройки

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Конструкция устройства для гидроаккумулятора

Содержание статьи

Гидроаккумулятор: устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

• накопление и хранение запаса жидкости;
• создание нормального давления в участках трубопровода, подключенных к потребителям;
• демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

• Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
• Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
• Внутри вставлена мембрана из резины.

Типовой гидроаккумулятор

• Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
• Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.

Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

Для создания большого запаса воды устанавливают крупный накопитель

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

• РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
• КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
• КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
• ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Для сравнительно небольших потребностей подойдет компактный комплект

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

• В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
• 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

• Отключите насос и удалите воду.
• Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
• Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).

1 — настройка величины давления; 2 — настройка дифференциала

• Уровень размыкания контактов реле регулируют высотой маленькой пружины.

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Электронное устройство

Заключение

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Видео: настройка реле давления



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Регулировка реле давления для гидроаккумулятора: настройка

Когда давление в гидроаккумуляторе сильно снижается, то реле приводит в действие насос, соответственно оно и выключает оборудование при достижении критической отметки давления. В результате, даже маленький сбой в работе детали скажется на функциональности целой системы подачи воды в дом. К счастью, это не критично, и любой сбой можно будет устранить самостоятельно при помощи регулировки. Поэтому необходимо детально разобраться в особенностях процесса регулировки, подключения и стандартной настройки реле.





Конструкция



В большинстве случаев реле давления состоит из металлической основы, к которой внизу присоединяется крышка мембраны (она, в свою очередь, скрывает мембрану и поршень). Также на крышке есть быстросъемная гайка для соединения с переходником насосного оборудования, а в верхней части реле установлена контактная группа и клеммная колодка (для подключения насосной станции, заземления и т.д.), а также пара пружинных регуляторов. Все эти рабочие детали прикрываются сверху пластмассовой крышкой, она прикрепляется к винту крупного регулятора. Снять крышку при необходимости можно самостоятельно, для этого понадобиться лишь отвертка или гаечный ключ.





Разные модели реле давления могут отличаться между собой по форме, расположению деталей, размерам, но практически все они имеют вышеописанную конструкцию. Правда, некоторые производители оснащают свою продукцию еще и дополнительными деталями, такими, как рычаг защиты от «сухого хода» и т.д.





Принцип действия



В насосной станции есть гидроаккумулятор (герметичная емкость для жидкости), агрегат (насос вибрационного или центробежного типа), а также реле давление, которое регулирует работу этих частей.



Интересно, что принцип действия реле определяется схемой работы самой станции, которая складывается из нескольких этапов: включение насосного оборудования – заполнение емкости – выключение.  А вот когда именно необходимо запускать и останавливать насос, определяет реле давления.





При этом, процедура принятия решения о запуске или остановке насоса делается на основе мониторинга таких данных: минимальное и максимальное давление в системе. Также на действие реле влияют такие величины, как разница между самым низким и самым высоким давлением, а также максимально возможное давление в накопительной емкости.



Минимальный показатель давления в большинстве случаев равен 1,5 атмосферам. Это значит, что если показатель опустится ниже заявленных 1,5 атмосфер, то реле путем замыкания контактов включит насос и начнет прокачку жидкости.



Что касается максимального давления, то этот показатель редко находится выше 4 атмосфер. Это значит, что при достижении этой отметки, в реле происходит размыкание контактов, и насос перестает активно работать.





Из этих двух величин мы может получить третью – разницу между самым низким и самым высоким давлением, которая составляет 2,5 атмосферы. В процессе регулировки надо ориентироваться именно на этот показатель, настраивая желаемую разницу от минимального давления.



Максимальным показателем давления в накопительной емкости будет 5 атмосфер. Это значит, что если давление дойдет до этого показателя, то насосное оборудование отключится самостоятельно, независимо от разницы давления.



Проверка давления в гидроаккумуляторе



Самая первая регулировка элемента происходит еще на предприятии, где производят насосные станции. Поэтому все стандартные настройки в 1,5 атмосферы минимального давления и 2,5 атмосферы разницы также называют «заводскими». Собственно подключение реле давления к насосному оборудованию происходит на последнем этапе сборки системы. А пока агрегат купят, и он будет установлен в доме, пройдет еще немало времени, поэтому заводские настройки могут сбиться.



После приобретения насосной системы, нужно проверить показатель давления, который создан в баке компанией-производителем. В большинстве случаев эта характеристика находится на уровне 1,5 атмосфер, но надо учитывать, что при хранении на складе и при перевозке, часть воздуха могла утечь из накопительного бака.



Специалисты для проверки этой характеристики советуют применять автомобильный манометр с детально градуированной шкалой, чтобы получить точный результат. В комплекте к насосному оборудованию производитель может давать пластиковый манометр, но такое устройство вряд-ли сможет точно определить характеристику давления в гидробаке. Есть еще один тип устройств – электронные манометры, но их работа часто зависит от уровня заряда и температуры воздуха. Учитывая еще то, что электронный вариант будет стоить немало и скоро сломается, то лучше все-таки взять обычный автомобильный манометр в стальном корпусе.





Специалисты советуют использовать механические устройства потому, что они являются более надежными и прочными, по сравнению с дорогими и не совсем точными электронными моделями, или пластиковыми аналогами из Поднебесной, которые быстро сломаются.





Для проверки давления в баке, вначале надо снять специальный колпачок, под которым располагается ниппель, потом подключить к нему манометр и замерить характеристику. Чем ниже показатель давления, тем больший запас жидкости в баке можно обустроить. Для нормального напора воды советуют держать давление в пределах 1,5 атмосфер. Некоторые специалисты утверждают, что и при 1 атмосфере можно с легкостью обеспечить все бытовые нужды в воде.



Если давление в системе высокое, то и насос будет работать чаще, и соответственно изнашиваться будет быстрее, но это позволит создать напор примерно такой же мощности, как и в городской системе подачи воды. Это очень полезно, и позволит установить душ с функцией гидромассажа или даже джакузи. Если же давление слишком низкое, то водные процедуры будут ограничиваться лишь принятием ванны, и то придется долго ждать наполнения чаши водой.





Стоит учитывать, что профессионалы не советуют слишком сильно перекачивать гидроаккумулятор или снижать давление до показателя ниже 1 атмосферы. Это чревато тем, что в емкости не будет достаточного запаса жидкости, или может даже повредится резиновая «груша».



Настройка реле давления



Перед тем, как совершать регулировку, надо демонтировать крышку, под ней будут видны две пружины с гайками: большой и малой. Если поворачивать большую гайку, то будет регулироваться показатель нижнего давления в системе (P). При повороте малой гайки, можно контролировать разницу давлений (ΔР). Показателем отсчета будет выступать расположение габаритной пружины, благодаря ей можно настроить предел минимальной характеристики давления.





Когда показатель давления внутри емкости достиг необходимого уровня, бак нужно соединить с системой и запустить в работу. Нужно понаблюдать за показателями водяного манометра. Стоит отметить, что в инструкции и других документах к насосному оборудованию прописаны характеристики рабочей и предельной характеристике давления, а также допустимый расход жидкости. Эти рекомендации не стоит превышать даже во время регулировки устрйоства. Если во время выполнения этих действий, механизм достинет эксплуатационного давления гидроаккумулятора или предельного значения насоса, то агрегат надо выключить ручным способом. О том что, достигнут уровень максимального напора, свидетельствует остановка повышения давления.





На самом деле, модели агрегатов для бытовых целей не обладают столь высокой мощностью, чтобы максимально закачать емкость. В большинстве случаев разница между настроенными характеристиками давления запуска и остановки составляет лишь 1-2 атмосферы, что создает безопасные и нормальные условия применения насосных систем.



При достижении нижнего давления до настроенного показателя, насос сразу же следует выключить. Далее настройка реле давления гидроаккумулятора происходит в несколько этапов:

1. Осторожно прокручивается малая гайка (контроль разницы давления) до тех пор, пока система не включится.
2. На следующем этапе надо открыть воду, чтобы механизм полностью освободился от жидкости.
3. Когда реле нижнего давление начнет работать, это значит, что достигнут показатель нижнего давления. Стоит учитывать, что давление включения насосного оборудования должно быть на 0,1 – 0,3 атмосферы больше, чем показатель в пустом гидроаккумуляторе. Это исключит повреждения резиновой «груши».
4. Далее надо откручивать большую гайку (контроль нижнего давления).
5. На этом этапе насосное оборудование снова включается, оно должно работать до тех пор, пока давление не поднимется до необходимого показателя.
6. В конце надо еще раз подстроить малую гайку, и процедура настройки гидроаккумулятора завершается.





Кроме совершения первичной регулировки при подключении реле к насосному оборудованию, специалисты советуют, время от времени проверять работу механизма и настраивать его. Как минимум раз в три месяца вам нужно будет полностью сливать жидкость из гидроаккумулятора, и проверять показатель давления. Корректировка проводится подкачкой (для увеличения) или стравливанием (для уменьшения).



Рекомендации по регулировке



Если вы решили своими руками настроить работу реле насосной системы, то нужно учитывать некоторые особенности механизма:

1. Специалисты не советуют настраивать верхний показатель давления, который будет составлять больше 80% максимально допустимого давления для конкретной модели реле. Чтобы не допустить ошибок, надо ознакомиться с техничной документацией устройства, также этот показатель может быть указан на упаковке, обычно он составляет 5 – 5,5 атмосфер. Если в вашем жилье необходимо более высокое давление, то надо подобрать и соответствующее реле.





2. Прежде, чем настраивать высший показатель давления при включении насосного оборудования, надо изучить его характеристики, и разобраться, сможет ли агрегат развить такой показатель. Когда насосная система не сможет справиться с такой задачей, то она будет действовать без перерыва, ведь не сможет обеспечить необходимое давление. Напор оборудования отмечают в метрах водяного столба и приблизительно единица по этому показателю равна 0,1 атмосфере. Также стоит учитывать и возможные гидравлические потери в механизме.
3. При настройке давления в механизме, не стоит завинчивать гайки полностью, в таком случае реле просто перестанет срабатывать.



Показатель давления воздуха в гидроаккумуляторе



Данный показатель оказывает сильное влияние на работу насосного оборудования, но не контролирует регулировку реле. Оно в любой ситуации будет начинать работу при настроенном нижнем и верхнем показателе давления, и это не зависит от характеристик воздуха в емкости.



Если внутри бака не будет воздуха, то это потянет за собой его заполнение жидкостью. Учитывая то, что вода почти не сжимается, давление в механизме будет достигать «верхнего» показателя сразу же, и насос незамедлительно отключится при закрытии крана. Также и каждое включение точки водозабора будет моментально включать насос, ведь давление упадет до минимального показателя. Это значит, что система будет работать также, как она бы это делала без гидроа. Слишком низкий показатель давления воздуха потянет за собой растягивание мембраны, а при пониженном давлении бак не будет заполняться жидкостью достаточно, воздух ее полностью заменит.





Чтобы насосная система работала в оптимлаьном режиме, и мембрана не повредилась, рекомендуют устанавливать давление воздуха на 1/10 меньше, чем минимальный показатель нижнего давления. В такой ситуации емкость будет нормально заполняться жидкостью, и мембрана не пострадает от сильного растягивания. Насосное оборудование в таком случае будет начинать работу с интервалами, которые будут равны показателю разницы давлений.



Также надо учитывать, что проверка давления воздуха в гидроаккумуляторе насосной системы необходима при отсутствии давления воды. Это значит, что нужно открыть нижний кран механизма, и слить оттуда жидкость.



Если учитывать все советы специалистов, то никаких проблем настройка реле давления не принесет, а оборудование прослужит еще очень долго без необходимости в ремонте. Если же нет уверенности в своих силах, то лучше пригласить мастеров, они настроят систему за считанные минуты.



Видео



aqua-tehnik.ru
