Что нужно знать об Инфракрасных датчиках движения.

Так как в современном мире безопасность занимает важное значение, охранные системы и оборудование, входящее в их состав постоянно совершенствуется. Ультразвуковые извещатели отходят в небытие, уступая место инфракрасным датчикам движения. Эти приборы обладают доступной ценой и простой конструкцией. Но все же, главным их достоинством является минимальное количество ложных срабатываний.

Помимо этого, они успешно применяются на объектах с низким температурным режимом и обладают системой маскировки, позволяющей свести к минимуму их обнаружение и блокирование.

Принцип работы устройства

В состав охранного пассивного инфракрасного датчика движения входят следующие узлы, представленные:

• Оптикой (изогнутыми зеркальными элементами или линзами Френеля).
• Чувствительными элементами, помещенными в герметичный корпус.

В зависимости от типовой принадлежности оптической системы, происходит отражение или фокусирование инфракрасного излучения человека. Чаще всего используют датчики оснащенные линзами Френеля, так как они обладают невысокой стоимостью и простотой изготовления.

В конструктивном плане, подобный датчик является плоской пластиной с линзами разной толщины на поверхности. Эти элементы позволяют сфокусировать инфракрасный луч на каждом из участков, имеющих повышенную чувствительность.

Также существуют инфракрасные датчики движения, оснащенные сферической оптической системой. Их монтируют в пассивные устройства, которые зачастую размещаются в потолочной зоне.

Разновидности ИК излучателей

Охранные инфракрасные датчики движения активного типа бывают:

• Фотоэлектрическими.
• Ультразвуковыми.
• Микроволновыми.

Принцип работы данных устройств, заключается в фиксировании движения, постороннего шума, а также температурных перепадов при помощи просвечивания охраняемой территории инфракрасным излучением.

По конструкции они также имеют различия и бывают однопозиционными и двухпозиционными. В состав датчиков первого типа входит передатчик и приемник, размещенные в одном блоке. У датчиков второго типа, передающий и принимающий элемент, находятся в разных блоках. Также извещатели бывают и многопозиционными. Они состоят из нескольких блочных структур, оснащенных передатчиками и приемниками.

В состав охранных ИК устройств входит нормальный замкнутый входной контакт, включающийся в шлейф сигнализационной системы. Через него протекает ток небольшого вольтажа. Контакт размыкается при срабатывании датчика либо при отключении электроэнергии.

Где используют ИК излучатели?

Инфракрасные излучатели используются в составе охранных систем, устанавливаемых в квартирах, коттеджах, различных организациях и производственных объектах. Невзирая на то, что ИК устройство можно обезвредить, заклеив окошко инфракрасного излучателя, оно весьма эффективно в сочетании с другими датчиками.

Размещают подобные устройства на стенах и потолках, а благодаря их малогабаритности, они практически незаметных для окружающих.

Популярные модели инфракрасных датчиков движения

При выборе ИК датчика движения необходимо учитывать следующие параметры, представленные:

• Областью применения.
• Углом восприятия прибора.
• Целью монтажа.
• Конфигурацией контролируемого участка.
• Точной временной настройкой.
• Производителем устройства.

Самыми востребованными являются датчики:

• Flash-SRP600, LC100.
• Стриж П-314.
• PIR-3SP.

Два первых излучателя в списке, не реагируют на домашних питомцев весом до 25-ти килограммов. Также они относятся к разряду комбинированных, что делает их самым популярным среди прочих. Эти датчики отправляют сигнал на пульт только в том случае, если замечают движущийся объект сверх указанной массы. Их монтируют в охранные системы, реагирующие на проникновение. Излучатели используют как для охраны домов, так и производственных помещений.

Их достоинства представлены:

• Простотой монтажа.
• Современным дизайном.
• Возможностью наружного размещения.
• Поддержкой всеми блоками центральной охранной системы.

К беспроводным моделям ИК датчиков относится PIR-3SP. Он как и два предыдущих не реагирует на наличие животных в помещении. Схема, применяемая для его изготовления, позволяет обрабатывать сигналы при помощи микропроцессора, который обеспечивает дополнительную проверку. Это устройство может быть использовано для охраны любых объектов.

Его достоинства представлены:

• Подачей тестовых сигналов на центральный блок.
• Информированием о заряде батареи.
• Применением протокола шифрования с использованием плавающего кода.

На что обратить внимание при выборе датчика?

Инфракрасный датчик движения приобретают с учетом места его установки. При монтаже в помещении, следует учитывать одни характеристики, а при установке на улице – другие.

Если устройство будет следить за придомовой территорией, то его параметры будут представлены:

• Диапазоном рабочих температур.
• Наличием антисаботажного функционала.
• Классом защиты датчика.
• Качеством настройки устройства.

Температурный диапазон ИК датчика должен составлять от -35-ти до +50-ти градусов, при стопроцентной относительной влажности. Класс защиты такого устройства должен быть не менее IP55. Датчик должен настраиваться таким образом, чтобы он реагировал только на приближение к участку людей. Животных, птиц, транспорт и прочие движущиеся объекты, система учитывать не должна. Важным фактором является защита от повреждений. При наличии антисаботажной системы, о порче датчика, можно будет узнать по подаваемым им сигналам на центральный блок.

Для закрытого помещения, температурный диапазон должен быть небольшим, но при покупке устройства данного устройства важно определиться с зоной обнаружения, которая может быть объемной, поверхностной и линейной.

Установка устройства и его подключение

Устанавливать инфракрасный датчик движения следует на поверхности не подверженные вибрациям, таким образом, можно свести к минимуму количество ложных срабатываний. Также важно, на каком расстоянии от пола будет установлен извещатель. Согласно его паспортным данным, расстояние монтажа будет равно трем метрам.

ИК датчики следует монтировать так, чтобы не было прямой засветки чувствительных элементов. Рядом с ними не должно быть нагревательных приборов, излучающих тепло. Ну и самое главное – это определится с зоной обнаружения с целью контроля за передвижением злоумышленника.

Беспроводные датчики не имеют схем подключения. Каждому из устройств следует присвоить сигнальный адрес, который при включении будет переводить датчик в режим работы. Об этом можно узнать в инструкции выбранного устройства.

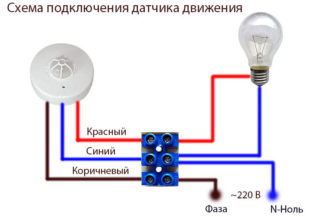

Проводные датчики также подключаются по-разному. Порядок их подключения к охранной системе будет описан в инструкции по эксплуатации устройства.

Вот в принципе и все важные моменты, которые следует учитывать при выборе и установке ИК датчика движения. Но если вы сомневаетесь в своих силах, лучше обратиться к специалистам, занимающимся подбором и установкой данного оборудования.

Датчик присутствия человека в помещении и для включения света: схема своими руками

Содержание статьи:

Детекторы движения используются в сфере охраны и системах частной автоматизации. Датчик присутствия относится к более чувствительной группе приборов, он определяет мелкие перемещения в подконтрольной области. Узел сигнализирует об изменении обстановки, формирует команду для автоматического запуска ответа на движение объектов.

Принцип работы датчика присутствия

Датчик присутствия отслеживает степень ИК излучения в зоне видимости

Прибор отслеживает степень инфракрасного излучения в поле зрения. Уровень усредняется и воспринимается как монотонный план. Температура фона повышается во время присутствия человека, пироэлектрический детектор создает напряжение для подачи сигнала.

В основе лежит оптическая схема по принципу линзы Френеля, иногда применяется комплект вогнутых зеркал сегментного типа. Участки фокусируют тепловые лучи на элементе, продуцирующем импульс. При перемещении объекта ИК лучи несколько сегментов улавливают и выдают всплески. Датчик присутствия подает итоговый сигнал обнаружения после накопления 2 – 4 импульсов, количество зависит от чувствительности прибора.

Особенности и характеристики устройства

GSM датчик присутствия посылает сигнал о проникновении посторонних на охраняемую территорию

Датчик работает в комплексе с другими модулями, которые срабатывают от его сигнала. Устройства охранной системы управляются контролером, который ставится в схеме при монтаже.

Охранные устройства выполняют действия по сигналу детектора присутствия:

• подают сигнал тревоги на пульт охраны;
• рассылают уведомления о нарушении границ владельцу помещения, территории;
• включают и прекращают освещение, контролируют другие приборы;
• меняют функциональность климатических модулей, техники.

Умные выключатели, сирены, измерители, мониторы начинают работу, когда датчик виртуального присутствия обнаруживает движение. Производители дают доступ к аккаунту на веб-портале, где пользователь с помощью мобильной программы настраивает взаимодействие и задает параметры.

Разновидности датчиков присутствия

Разновидности датчиков охранной сигнализации

Оптические разновидности функционируют по принципу блокировки светового луча непрозрачным предметом и определяют размеры тела. К ним относятся лазерные дальномеры. Ультразвуковые типы проводят локацию пространства ультразвуком и находят расстояние до движущегося объекта.

Микроволновые датчики применяют принцип СВЧ волн проходить через предметы или отражаться от некоторых поверхностей. Используются в системах, которые контролируют область за стеной, проницаемой для лучей.

Магниточувствительные приборы ставятся в качестве выключателей бесконтактного типа. Включают датчик Холла и электромеханический коммутатор, монтируются в схеме открывания окон и дверей. Пирометрические устройства используют уровень ИК лучей и работают для определения движения.

Для включения света

Датчик присутствия для включения света

Двигательные детекторы начинают работу освещения только при активизации людей, например, если человек идет в зоне видимости. Более чувствительный датчик присутствия для включения света отличается тем, что реагирует на мелкие движения. Он регистрирует движение кистей рук, пальцев, наклоны головы. Прибор выключит освещение, если человек будет сидеть без движения на протяжении заданного времени.

Устройства включают свет, если люди перемещаются в условиях темноты, но не срабатывают днем, когда все видно. Ночью датчики обеспечивают работу ламп до того, как последний человек выйдет из зоны охвата.

ИК датчики

Принцип работы ИК датчика

Приборы изучают изменение инфракрасных лучей, отраженных от окружающих предметов. Пассивные датчики только воспринимают тепловые волны, а активные виды сами испускают колебания и ожидают ответного возврата для анализа.

Тепловые лучи представляют спектральное излучение, которое не различается глазом, но определяется фотоэлектрическими приемниками датчика. Тело человека или животного не светится в видимом диапазоне, а в инфракрасном спектре сияет. Приборы присутствия реагируют на возникновение или исчезновение излучения. Настраивается чувствительность модулей, чтобы они реагировали только на большие объекты и не замечали птиц и мелких животных.

Датчики присутствия человека в помещении

Датчик присутствия фиксирует любые движения человека в помещении

Рабочие параметры устанавливаются так, чтобы контрольная степень была выше уровня акустических, инфракрасных и тепловых помех.

Датчики бывают:

• однопозиционные, когда излучение, прием сигналов и анализ происходит в одном устройстве;
• двухпозиционные, если один блок излучает волны, а другой принимает и изучает;
• многопозиционные с большим количеством узлов для более точного реагирования.

Следящий модуль дает сигнал для направления извещения владельцу о проникновении. Тревога поступает в виде сообщения на телефон в выбранной форме. Можно задавать несколько номеров для оповещения.

Области применения

В помещениях с детекторами слежения энергия экономится на 40%, а расходы уменьшаются на 50 – 60%. Прибор включает кондиционер, когда есть люди, а также координирует освещение и прекращает его в момент отсутствия человека.

Устройства монтируются в виде локальных элементов, оконных координаторов открывания, применяются в системе «умного дома». Дизайнерские модели ставятся в частном секторе, уличные приборы регулируют свет в подъездах, дворах. Датчики присутствия следят за обстановкой на складах, производственных цехах и офисах. Устройства обеспечивают безопасность в отдельных комнатах или во всем строении.

Отличие от датчика движения

Датчик движения менее чувствительный, чем датчик присутствия

В основе работы лежат одинаковые механизмы. У детектора движения стоят десятки микролинз, пространство разбивается на такое же количество частей для исследования. Датчик присутствия содержит сотни таких отражателей, которые координируют минимальные области и отслеживают небольшие по амплитуде движения.

Приборы для определения присутствия человека настраиваются гораздо кропотливее. Из-за высокой чувствительности они часто дают ложную тревогу. Используется электронный вмонтированный процессор для уменьшения таких инцидентов, при этом не используется наладка вручную.

Правила выбора датчика присутствия

Место установки влияет на радиус обзора

На выбор влияет место монтажа, доступные варианты питания, объем координируемого пространства. Для внутреннего размещения выбирается прибор с соответствующими характеристиками, например, без скачков температуры, пыли и влажности. Уличные устройства имеют усиленную защиту от погодных условий и увеличенный радиус охвата.

При подборе учитываются характеристики:

• тип прибора;
• рабочая мощность;
• питание от сети или батареек;
• угол охвата и дальность слежения.

Обращают внимание на дополнительные функции модели. Предусматривается защита от ложной тревоги при появлении мелких теплокровных объектов, задержка включения света при движении и предохранение от включения ламп днем.

Установка датчика присутствия

Расположение датчиков при установке сигнализации

Прибор ставится так, чтобы на него не падали прямые световые лучи, а рядом не стояли предметы, загораживающие обзор. Нежелательны на пути волн стеклянные перегородки, т.к. ИК лучи не проходят сквозь материал. В радиус охвата должны попадать углы помещения, иначе устанавливается несколько приборов, при этом получается перехлест зон внимания.

Следящие детекторы не ставятся вблизи отопительных радиаторов, кондиционеров и лопастных вентиляторов. На улице устройства монтируются под навесом, при этом учитывается рекомендованная высота установки, которая приводится в паспорте.

Изготовление своими руками

Собственноручная сборка представляет альтернативу фабричному устройству, если не подходят параметры. В конструкции применяются недорогие элементы, а для повышенной нагрузки ставится 2 реле.

Потребуются части:

• блок питания;
• транзистор с p-n-p-переходом;
• резистор;
• реле;
• фотоэлемент.

Используется низковольтный (5 – 12 В) блок в соответствии с нагрузкой, например, числом ламп. К аноду фотоэлемента присоединяется ограничительное для тока сопротивление, а к катоду припаивается положительный полюс питания. Один выход резистора подключается к минусу, а другой подключается к ограничивающему сопротивлению.

Схема

Принципиальная схема датчика прсутствия

В середине детектора ставятся фотоэлементы для приема волн. Элементы закрываются общей линзой, содержащей в составе множество мелких линз для сосредоточения ИК лучей перед подачей на отражатели. При движении фокус сдвигается с элемента и пропадает на одном стекле, но показывается на другом. Датчик срабатывает после нескольких подобных пропаж и появлений.

Устройство содержит генератор волн, усилитель и компрессор. После возвратного приема измеряется сдвиг по частоте, находится скорость движения. Конденсатор в схеме уравнивает частоту с резонансным показателем антенны. Датчик собирается на плате из стекловолокнистого материала и закрывается корпусом, антенна выходит наружу.
