Печь голландка — отопительная и с плитой своими руками

На сегодняшний день, существует множество современных отопительных систем, однако кирпичная печь в доме всегда есть и будет воплощение комфорта и уюта.

В этой статье представляю вашему вниманию одну из современных кирпичных печей – голландку. Конструктивные особенности печи, достоинства и незначительные недостатки, разновидности и самое интересно, как построить голландку своими собственными силами, порядок кладки печи, обо всем этом вы также узнаете в этом замечательном материале.

Содержание статьи

Печь-голландка, достоинства и недостатки

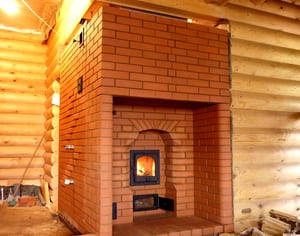

Красивая и лаконичная печь — голландка станет украшением любого интерьера. Прямоугольная, круглая или треугольная она не занимает много места и впишется в любой уголок помещения.

Голландка во многом превосходит обычную русскую печь – она отличается высокой скоростью прогрева, малогабаритностью, удобством, экономичностью и эргономичностью.

В связи с этим печь голландка идеально подходит как для загородного дома, так и для бани. Такую конструкцию можно выложить своими руками, но при условии следования инструкции по производству.

Видов печей достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

• Классическая.
• С камином.
• С плитой.
• В виде колоны.

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива.

Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Чем привлекательно устройство голландской печи:

• Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
• Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
• Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
• Сооружение отличается малыми размерами в плане.
• В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Возводится печь голландка своими руками довольно быстро и не сложно.

Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

• Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами.
• Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним.
• Топливо расходуется не слишком экономно.
• Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
• При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

• Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки.

• Дифференциальные размеры печи.

  Голландки встречаются различных размеров. Но даже самая маленькая голландка площадью в 0,25 кв. м. без труда обогреет помещение.

  Высокая надтопочная часть печки только повышает КПД голландки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.

  Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях.

• Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение.
• Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

• Минимальное количество строительных материалов.

  На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук.

  Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.

• Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
• На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
• Дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
• Высота агрегата никак не влияет на его коэффициент полезного действия.
• Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
• Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
• Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
• Быстрый нагрев и медленное остывание.
• После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.

Принцип работы печи

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

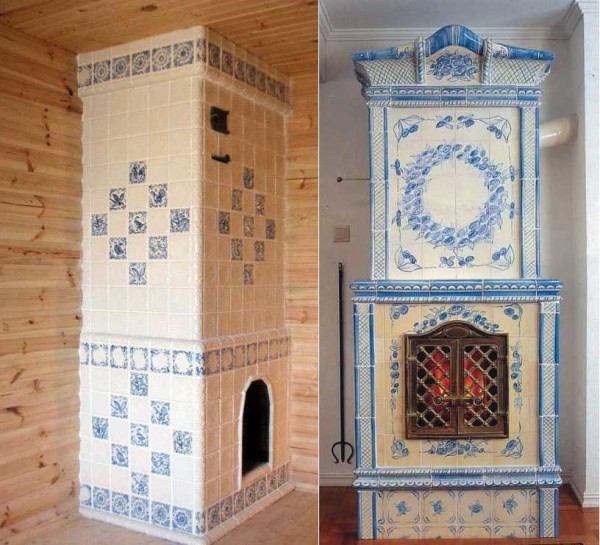

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

• Поступление газов в самом разогретом состоянии в первый подъемный канал.
• Поступление немного остывших в первом канале газов во второй канал.
• Поступление достаточно остывших в первых двух ходах газов в третий канал.

Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

Современная отопительно-варочная печь-голландка

Чтобы максимально повысить функциональность очага, печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Современному человеку нужны не только тепло и пища, но и зрелища.

Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства.

Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Печь-голландка своими руками

Какие материалы потребуется, чтобы построить печь голландку с плитой для дома.

• Стандартный огнестойкий кирпич типовых размеров. Ответ на вопрос, сколько кирпича потребуется, будет зависеть от схемы печи. В среднем, чтобы сложить печь голландку потребуется 200 штук.
• Примерно 0,4 кубометра глины.
• Речной просеянный песок без комочков и посторонних включений, особенно органических веществ.
• Свободный доступ воды.
• Дверцу для топливника, лучше заводского изготовления.
• Если строится отопительно-варочная печь с плитой, то потребуется готовая варочная плита из чугуна.

Инструмент готовится, как на любые кладочные работы. После того как все подготовлено, в том числе расчищено место, материал складирован в пределах досягаемости без прерывания рабочего процесса, можно начинать строить печь с плитой.

Для кладки голландки используется керамический полнотелый кирпич.

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой.

Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки.

Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топка (топливник) представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
• дымооборотов;
• прочистного отсека;
• дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки;
• задвижки для регулирования интенсивности тяги.

В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.

В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.

Порядок работы:

1. Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.

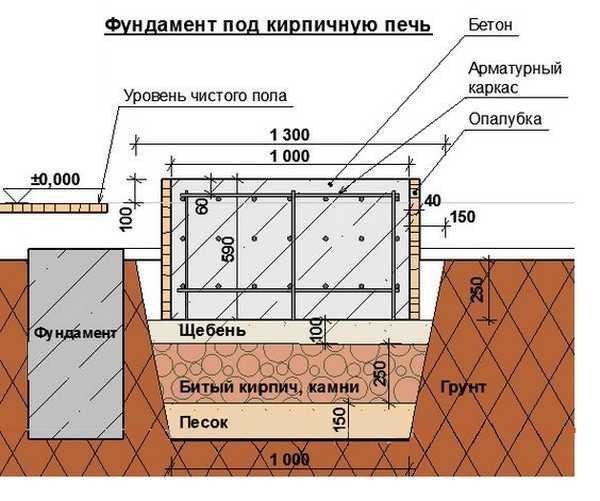

2. О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.
3. Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.
4. Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.
5. Замешиваем цементный раствор – на одну часть цемента три части воды.
6. Заливаем первый слой раствора на дно фундаментной ямы.
7. Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.
8. Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.
9. Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.
10. Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).
11. В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

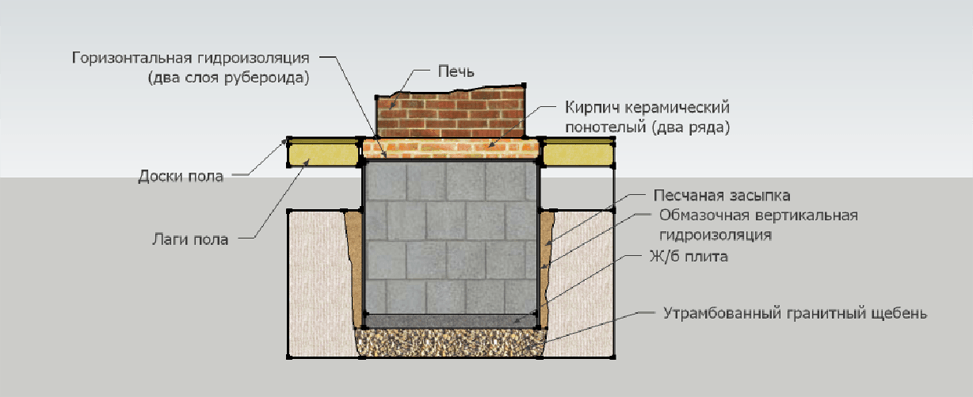

Печи-голландки размещают на фундаменте. Если у вас уже готовое жилое помещение с хорошим напольным покрытием и ремонтом, всем этим придется немного пожертвовать: пол разобрать и создать условия для заливки фундамента.

• Фундамент делайте неглубоким, но максимально ровным – от этого зависит, насколько легко вам будет выкладывать ряды печки.
• На фундамент положите гидроизоляционный слой – куски рубероида, например. Сверху изоляцию засыпьте тонким слоем чистого песка и сбрызните его водой.
• Сырье для раствора для кладки печи просеивается от больших комков и камней, комки можно разбить. Эту операцию желательно проделать несколько раз.
• В качестве сита прекрасно подойдет сетка от панцирной кровати, установленная наклонно на любую опору. Затем просеянная глина заливается водой и вымачивается в течение нескольких часов. Следите, чтобы вода полностью впиталась в глину, излишки лучше сразу слить.
• После того как глина набухнет, ее замешивают с песком, сколько нужно будет класть песка зависит от состава глины. Чаще всего, замес проводят в пропорции 1:1 и добавляют 1/8 часть воды (от полученного объема!).

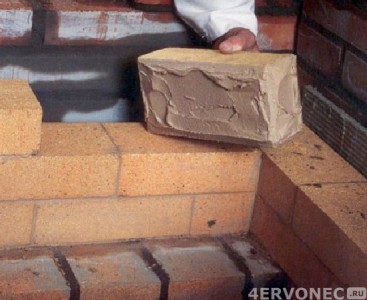

• При работе каждый отдельный кирпич предварительно погружайте в воду на несколько секунд, иначе он будет чрезмерно впитывать влагу из раствора.
• Первый ряд кладите всухую. т.е., не используйте раствор.
• Кладку второго и третьего рядов производите уже на раствор, при этом третий ряд – завершающий в позиции «плашмя». В последующих рядах до самого верха дверцы укладывайте кирпич «на ребро».
• Четвертый и пятый ряды – устройте подставку для перегородки дымохода и положите пару «прочистных» кирпичей без раствора. В процессе эксплуатации их периодически придется вынимать, чтобы прочистить дымоход.
• На уровне шестого ряда предусмотрите место для дверцы, зафиксируйте ее в швах стальной проволокой.
• В седьмом ряду снова кладите кирпичи плашмя, кроме задней стенки. Задняя стенка еще остается «на ребре».
• Особенность кладки восьмого ряда – кирпич кладите косо. Это позволит вам использовать топочный агрегат в качестве камина.
• В девятом ряду смещайте кирпич чуть назад и положите по верху жаропрочный материал (обычно кладут асбестовый шнур).
• В десятом ряду сформируйте основание дымохода.
• В одиннадцатый ряд встройте задвижку и сформируйте стык печи с дымоходной трубой.

Печь готова. Осталось лишь хорошенько высушить и протестировать творение ваших рук.

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней. Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой.

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

• предварительно просушивать дрова;
• повысить температуру горения;
• время от времени производить прожиг конструкции до «красного каления».

Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

Отопительная печь Голландка своими руками, порядовка

Впервые Голландская печь была построена в XV веке. Если говорить о ее классическом виде, нужно представить прямоугольник, украшенный изразцами. Такая декоративная отделка впервые появилась на голландке. Жилище голландцев в то время было очень маленьким и тесным. Поэтому была придумана миниатюрная конструкция, которая прекрасно отапливала дом.

Ее основной функцией всегда было отопление. Но прошли годы, и эта простая схема получила массу усовершенствований и изменений, соответствующих XXI веку.

Мы не зря начали с исторического факта, т. к. многие не знают откуда пошло название и ошибочно называют данную печь Галанка. Конечно, такое написание более легкое для написания, но следует вещи называть своими именами.

Преимущества голландки, выложенной из кирпича

Те, кто постоянно использует кирпичную печь Голландку, могут очень легко назвать большое число положительных качеств, отличающих эту конструкцию от аналогичных устройств:

• Небольшие размеры, очень компактный вид. Для желающих, специально делается порядовка отопительной голландки, выдерживая габариты 0,5х0,5 метра;
• Строительство не требует большого количества материала. Чтобы выложить печь большого размера, понадобится 650 кирпичей. Это намного меньше, чем требуется для создания небольшой русской печи. Такая экономичность позволяет не вкладывать большие деньги в строительство;
• Топка выкладывается шамотным кирпичом. Другие элементы изготавливаются из красного кирпича. Небольшая масса, не требует строительство мощного фундамента;
• Печь Голландка может свободно отапливать два этажа. Существуют профессионалы, которые создают такие печи, обогревающие сразу четыре этажа;
• Обладает великолепной теплоотдачей, причем нагрев стенок не достигает 70 градусов;
• Очень простая кладка. Ее может выложить даже новичок в печном деле;
• Не требуется регулярная топка. Она легко растапливается даже после долго простоя.
• Идеально подходит для отопления дачного домика.

Отрицательные свойства

Одним из главных недостатков такой конструкции считается топливо. Она очень требовательна к его виду. Чтобы пользоваться такой печкой, необходимо иметь топливо, которое будет медленно тлеть и не образовывать большое количество золы.

КПД печи отличается низким показателем. Чтобы в доме всегда было тепло, печь нужно топить минимум 2 раза в день.

Как устроена «Голландка»

Главными деталями такой конструкции считаются:

• Топливник;
• Канальный дымоход;
• Дымовая труба.

Чтобы глубже понять работу такой печки, необходимо более подробно ознакомиться с каждым элементом.

Топливник. Для любого размера печи, топливная камера выкладывается прямоугольной и очень просторной. Благодаря простоте такой конструкции, достигается высокая теплоотдача. Для создания водяного отопления можно подключиться к топке.

Канальный дымоход. Обычно отопительная печь типа Голландка оборудуется шести канальным дымоходом:

• Восходящих – 3;
• Нисходящих – 3.

Сильно нагретый дым, начинает двигаться по системе восходящих каналов. В результате нагреваются печные стены. После остывания, дым начинает опускаться и попадает в топливник. Здесь он вновь нагревается, снова начинает свое движение вверх. Попадая в последний канал, он через трубу уходит в атмосферу.

Благодаря подобной дымоходной системе, происходит равномерный прогрев печи. Она не боится резкого скачка температуры. При некачественном изготовлении возможно появление трещин, вызванных температурными перепадами. Углекислый газ начнет попадать внутрь помещения.

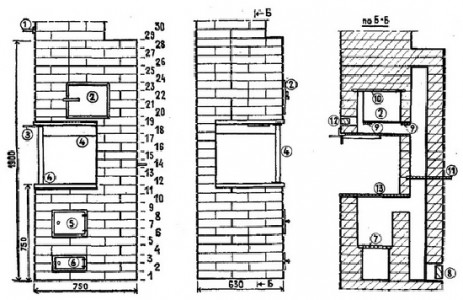

Ниже рассмотрим разные схемы отопительной печи голландки.

«Голландка» для дачи малая

Такая компактная конструкция может отапливаться углем с дровами, и прогревать помещение площадью 16–20 кв. метров. Как выглядит порядовка можно посмотреть на ниже приведенном рисунке.

Повторяя пояс 17,19, 21 и 18, 20, 22 ряда, размер печки может наращивать по высоте.
Небольшая дачная печь Голландка изготавливается с габаритами 520х520 миллиметров.

«Голландка» больших размеров

Такая конструкция способна обогревать помещение, площадью около 50 кв. метров. Это большое сложное сооружение. Выглядит печка очень массивной, поэтому ее устанавливают только в больших просторных комнатах. Для придания красивого и декоративного вида, ее поверхность оформляется изразцами. Ниже представлена схема, как сложить большую печь Голландку своими руками.

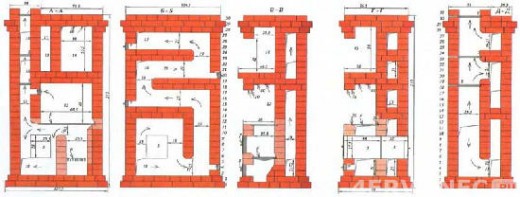

2 варианта порядовок:

Круглая печь, созданная Грум-Гржимайло

Принцип работы основан на свободном передвижении потоков газа. В самом низу печи устанавливают топливник. Из него дымовые газы, проходя сквозь хайло, смонтированное в центре перекрытия, попадают в колпак. Стенки камеры и перекрыше нагреваются. Поступившие газы начинают охлаждаться. Они становятся тяжелее, и начинают опускаться по свободному пространству, попадая в дымовой канал, горизонтального подковообразного вида, совмещенного с дымовой трубой.

Ниже приведена схема. Те, кто уже работал с кирпичом, без труда сложит круглую печь Голландку своими руками.

Где можно устанавливать печку

Очень важно, прежде чем начать заниматься кладкой, определить место ее расположения. От этого зависит будущая эффективность всей конструкции.
Многие считают, что такую систему лучше всего устанавливать в центре помещения. Прокладку дымовых каналов делать вдоль стен, чтобы улучшить тягу, получить уменьшение оголовок.

Существует один недостаток такого расположения. Воздух начнет постоянно двигаться и охлаждаться около наружной стены. После возвращения в печь, он станет причиной появления печного сквозняка.

Движение холодного потока воздуха, перемещающегося к печке, вызывает дискомфорт у людей, находящихся в комнате. Их самочувствие ухудшается.

Из вышесказанного становится понятно, что расположение в центре помещения, не является идеальным. Печку нужно устанавливать около наружной стены.

Однако при этом могут возникнуть некоторые проблемы. Внутренние стенки дымовых каналов могут покрываться конденсатом. В результате уменьшится сила тяги, в комнате придется убираться намного чаще, из-за быстрого загрязнения.

Компромиссным решением считается установка печки в центре дома. Отапливающие поверхности должны быть направлены в сторону жилых комнат. Быстро загрязняющиеся детали (топка, плита), должны выходить на кухню.

Похожие статьи:

Печь голландка. Особенности, достоинства и недостатки — Стройфора

Голландские печи знакомы всем — настолько, что при слове «голландка» вспоминается вовсе не жительница Нидерландов, а высокое стройное отопительное сооружение, стоящее обычно не в центре помещения, а ближе к углу. У печников голландские печи пользуются уважением, и строятся до сих пор. Работают голландки на разнообразном топливе, и обогревают и по сей день немало домов. Один из сильных плюсов данной конструкции – реальные возможности строить голландские печи собственноручно, при владении базовыми навыками и основами печного дела.

Дату рождения печи-голландки называют – примерно середина пятнадцатого века. Получается, что за триста лет эта печь стала самой востребованной и любимой отопительно-варочной печью и в Америке, и в Европе. Причина – огромное количество редких достоинств. Конструкция печи – длинный узкий «столб», обладает пластичностью – размеры можно изменять с целью встроить печь в выделенное ей место в небольшом по габаритам приморском доме. Если в Российских просторах можно и нужно плясать от печки, на родине печей-голландок место для плясок было крайне ограничено, а условия жизни не менее суровы. И очень много моря и мало земли, как говорят. Одно из следствий – особая остроумная и тонкая конструкция голландской печи и возможность встроить ее в очень ограниченный размер помещения. Печные мастера современности тоже встраивают тонкие голландские печи в дома, но пользуются для этого компьютерными программами.

Ограничение в земле стало одной из причин роста домов в высоту. Печь строилась вместе с домом, и имела такую же высоту. Даже при применении перекрытий из дерева, без бетонного монолита и сборного железобетона, печи возводили по высоте дома и рассчитывали так, чтобы от печных блоков нагрузка на перекрытие была допустимой.

Об устройстве печи-голландки

Эффективность выделения тепловой энергии у подобных агрегатов обусловлена их конструкцией. Голландская печь отличается искусственно удлиненным каналом для движения топочных газов. Дымоходным каналом здесь является кирпичная труба, имеющая многократные изгибы, где дым проходит, меняя направление, и при движении отдает тепловую энергию практически без остатка в стенки каналов и тело собственно печи. Дымовая труба выводит в атмосферу уже остуженный дымовой газ, который не имеет достаточной температуры, чтобы выделить сконденсированную влагу на внутренние поверхности дымоходной трубы. Данный плюс – два в одном, причем без сложностей теплотехники и термодинамики, а только за счет конструкции и расчета длин и изгибов дымоходных каналов. Просто и гениально. Но эта простота требует точного соблюдения установленных габаритов канала по размерам, форме, а также и по технологическим приемам кладочных работ в стенках и узлах. При нарушении выверенных размерностей печь не будет корректно работать.

Некоторые отличия конструкции голландских печей

• Печь может иметь в плане и круглую и прямоугольную форму, но топочный отдел всегда прямоугольный.
• Классические модели голландок не имеют поддувал и колосниковых решеток. Последовательное движение дымовых газов организовано по шести каналам, по трем каналам движется топочный газ в нижнем уровне, и по трем – в верхнем, в определенной последовательности отдавая тепло.
• Кислород, необходимый для процессов окисления-горения, топочная камера получает ограниченно – только через дверцу топливного отсека. Колосники и поддувальные камеры упразднены, что позволяет поддерживать тлеющие процессы в топочной камере. Твердое топливо медленно тлеет, но интенсивных процессов горения нет.
• Чистая классика голландки – узкая высокая экономичная отопительная печь, по сути бюджетный вариант обогрева. Все изыски дополнительной функциональности – водяные баки, духовки, лежанки и плиты для варки являются более поздними разработками. В современности применяют не только перечисленные дополнения, но даже соединяют голландские печи с отопительным водяным контуром, встраивая внутри топочных камер трубные теплообменники.
• Голландские печи можно ставить на железобетонные плиты перекрытий, при условии подтверждения несущей способности расчетом. Но вес голландок дает такие возможности. Экономичные печки с небольшой толщиной стенок в половину кирпича быстро нагреваются и начинают обогревать комнату, не требуя больших топливных закладок.

О достоинствах печи-голландки

1. Огромное разнообразие дополнительных, как сейчас принято говорить, опций. Возможны конструкции голландских печей с духовками и варочными плитами, с встроенными водогрейными баками и даже с лежанками. Важна точность соблюдения технологий кладочных работ. Но изменение в конструкции не сказывается на эффективности работы.
2. Дополнительные функции требуют конструкционных дополнений и изменений, но эффективная работа печи остается постоянной, независимо от всех дополнений. Очень распространены по этой причине отопительно-варочные голландские печи – с варочными плитами и духовками.
3. Малые размеры и компактность печей. Минимальным габаритом по площади горизонтального сечения называют 50*50 см.
4. Потребность в материалах существенно меньше для небольшой печи, со всеми финансовыми следствиями. Можно сэкономить и иметь такой же обогрев от печи, на которую ушло 0,65 тыс. шт. кирпича, по сравнению с большой русской печью из 1,30 тыс. шт. кирпичей.
5. Значительное уменьшение нагрузок на междуэтажное перекрытие и возможность строить печи на этажах, а не только на первом, как в случае русской печи.
6. КПД голландской печки не зависит от высоты этой печи – достоинство конструкции, подтверждаемое практикой.
7. Печь конструктивно тонкостенная, имеет оптимальные формы и в итоге к термоударам и температурным медленным перепадам почти нечувствительна. Как следствие – риски тепловых деформаций почти нулевые.
8. Для топочного отдела голландки нужен высококачественный печной кирпич с огнеупорными свойствами. Но тело печи и дымоходы по высоте можно выкладывать даже из пустотного и щелевидного кирпича, что невозможно для большинства конструкций печей.
9. Газоходная труба имеет сравнительно простую конфигурацию, а температуры в ней изменяются плавно, без ударов и резких скачков. Это дает возможности встраивать в печи водогрейные баки или духовые шкафы, что дает дополнительные опции.
10. Тонкостенная печь-голландка быстро нагревается и медленно остывает, отдает тепло постепенно. Возможна полная загрузка печи и выход на основной отопительный режим непосредственно после летних простоев. Протапливание не обязательно.
11. По эффективности обогрева показатели говорят в пользу стройной голландки, даже если сравнивать с русскими печами. Одна высокая голландочка отапливает дом размером до 60 м2, а русская печка большого размера обогревает помещение примерно 50-55 м2.

Из вышесказанного рано делать выводы о том, какие печи лучше. Минусы голландские печи имеют, и эти минусы возвращают уважение к русским печам.

О недостатках печек-голландок

1. Коэффициент полезного действия у голландок постоянен и не зависит от их высотных габаритов, но величина его невелика – всего 35-55%. С русскими печами просто не сравнимо.
2. Оптимален режим работы – тлеющий, но не быстрое сгорание. Виды топлива, быстро отдающие тепло и имеющие малое количество продуктов сгорания – камышовые и соломенные брикеты, хворост – неприменимы и не дадут эффективного обогрева и возможности готовить пищу.
3. Устройство внутренних каналов имеет ту особенность, что после нагрева может стать причиной очень быстрого, моментального остывания печки, если вьюшка останется открытой после топки. Это быстрое остывание стимулирует обратную тягу. Затягивание внутрь уличного воздуха при этом реальное явление.
4. Двукратная топка голландской печи за одни сутки – грустная реальность. Но в то же время нельзя и топить слишком часто – поскольку процессы медленного тления связаны с выделением СО (угарного газа). Дополнительные топки – это больше угарного газа, поступающего в помещения. В контексте СО русские печи не в пример безопаснее, ведь их режим исключает тлеющие процессы.

Голландская печь востребована и популярна по причине остроумной конструкции, компактности и легкости, и многих еще достоинств, и занимает свое особое место среди отопительных и варочных печных агрегатов. Сравнения ее с другими видами печей могут быть слегка некорректны, поскольку все виды печей имеют как плюсы, так и минусы, и выбор модели печи зависит от наиболее нужных параметров.

Печь Голландка принципы сборки, схемы и чертежи, поэтапная кладка печи, порядовка

Печь голландка имеет массу достоинств в своей конструкции и значимости. Сложить своими руками такую конструкцию очень даже возможно. Человеку стремительному, аккуратному и внимательному вовсе не нужно быть мастером – каменщиком или строителем. Достаточно вникнуть в саму идею создания голландки, следовать инструкциям специалистов и детально изучить все моменты сложения. Тогда вы сможете украсить свой интерьер на высшем уровне.

Особенности голландки

Прежде чем решиться сложить самому необходимо определиться, какими качествами она может обладать. Известно, что это отопительная печь с развитыми вертикальными дымоходными каналами, созданная для обогрева. Сейчас существует большое количество модификаций, поэтому в зависимости от выбранной конструкции, вы получите те или иные преимущества и дополнительный функционал. Известно, что она отличается от других своей компактностью и относительной лёгкостью.

Разные варианты исполнения могут обладать, как варочной поверхностью, так и дымоходными каналами различной сложности, которые обеспечат повышенный тепловой эффект. В описании классической схемы говорится, что она должна быть:

• прямоугольной
• иметь боковой отвод дымохода
• облицовку изразцами

Причём последние, у настоящей голландки были обязательны, топка была глухой камерой, не имела колосниковой решётки и поддувала, которые появились со временем.

Плюсы печи

1. При отсутствии значительных ошибок, изменения в конструкции, не влияют негативно, на её характеристики.
2. Немалый потенциал для модификации и модернизации, которые несложно произвести.
3. При необходимости, может иметь поразительно маленькие размеры, это 0.5х0.5 м. в поперечнике.
4. Необходимо незначительное количество кирпича. Большая голландка потребует 650 штук, когда на малую русскую, потребуется от 1300. В то же время производительность у неё будет, как у большой русской, которой потребуется от 2500. Относительно небольшая масса. В некоторых случаях, это позволяет поместить её, на междуэтажном перекрытии.
5. Возможность значительно увеличивать высоту, а следовательно и вертикальные каналы дымохода, без потери КПД.
6. Не требовательность к материалам. Лишь топка выкладывается из огнеупорного кирпича. В остальном благодаря тепловому балансу термоустойчивых элементов не требуется.
7. Несколько оборотов дымохода и небольшая толщина его стенок, позволяют прогревать помещение быстро. В то же время, такая динамика позволяет экономить топливо при периодическом использовании.
8. Довольно высокая способность к теплообмену, хотя это одновременно является недостатком.

Минусы и недостатки

1. Классическая голландка имеет невысокий КПД и проигрывает схеме с более протяжёнными дымоходными каналами.
2. Расположенные вертикально, протяжённые участки дымохода, способствуют ускоренному охлаждению, после угасание огня.
3. В отличие от металлических буржуек, применение лёгкого, энергично горящего топлива менее целесообразно, как и у других массивных кирпичных изделий. Правда, этот часто упоминаемый недостаток, больше присущ подовым образцам старого времени.
4. По сравнению с другими, имеющими протяжённые горизонтальные каналы в простенке, проигрывает в теплоёмкости. Как следствие, требуется более частые протопки.
5. Конструкция с тонкими стенами, при частых перегревах, может привести к появлению трещин. Впоследствии через трещины, в помещении может проникать угарный газ.
6. Тонкие стенки могут сильно разогреваться и близость горючих материалов может представлять пожарную опасность.

Чертежи и схемы

Прежде чем приступить к работе необходимо остановиться на выборе печи—будет она с плитой или без, наличие духового шкафа, размеры, найти требуемый чертёж.

Голландка с плитой и духовкой чертёж выхода дымовых газов

Порядовка

Схема печи

голландка трехоборотная чертёж

Подготовка к работе, материалы и инструменты

Для того, чтобы приступить к основной работе, необходимо детально ознакомиться с материалами. Итак, какой рабочий инструмент необходимо приобрести? Потребуется красный полнотелый керамический кирпич, который может быть среднего качества. Можно применить и старый, который зачастую плотней и имеет большую теплопроводность. Но при использовании старого кирпича потребуется облицовка. Нужно определиться, с какой глиной вы имеете дело, чтобы скорректировать её свойства. Чтобы получить прочные швы, которые не будут осыпаться, раствор делают пластичным, а глину нужно использовать средней жирности. Встречается способ повышения прочности глиняной штукатурки, добавлением в состав 100 – 150 г. обычной соли. Однако это работает при постоянной работе печи.

В простое соль набирает влагу и раствор, набухая, осыпается. Всё же, гораздо важней определить её жирность. Тощую, придётся отмучивать, а излишне жирную, смешивают с дополнительным количеством песка, пропорция которого может доходить до 5 частей по объёму. Определить пропорцию песка и глины для кладочного раствора несложно. Возьмите приблизительно литр глины и разделите её на 5 частей. Далее каждую часть нужно смешать с песком в следующих пропорциях:

• не добавлять
• четыре к одному
• два к одному
• один к одному
• один к двум

В каждый состав добавить воды, до состояния похожего на тесто и скатав шарики, оставить их сушиться на 3 дня. “Правильные” шарики не должны трескаться и при падении с метровой высоты не распадаются на части. Состав лепёшки прошедшей испытания и есть искомый для работы.

Фундамент, порядовая кладка

Голландка требует к себе определенного времени работы и долгих усилий. Помните, сделав качественно работу, вы достигните качественный итог своего труда на долгий период времени.

Под основание конструкции, нужно обустроить фундамент, соответственно её массе и габаритам.

котлован для отливки фундамента

• в зависимости от веса и грунта его придётся заглубить от 50 до 80 см. Размер его желательно сделать больше линейных размеров сечения, на 20 см с каждой стороны, а для большой печи и 25;
• устраивается песчаная подушка, толщиной около 15 см, которая проливается водой и утрамбовывается;
• далее идёт щебень;
• разнообразные фракции;
• бутовый материал;
• сверху подушка заливается бетоном в опалубку, при желании, можно армировать металлом. После заливки следует дать набрать прочность, хотя бы в течение недели.

Наконец приступают к работе используя рядовую схему. Человек, уже имеющий минимальный опыт, в состоянии выложить простую печку самостоятельно.

Для этого потребуется минимальный набор инструментов:

• молоток каменщика;
• мастерок;
• рулетка;
• уровень;
• шнур;

Наличие дополнительных инструментов, таких как:

• Болгарка, с алмазным кругом или лазерный уровень только ускорят дело.
• Для устройства перекрытий понадобятся металлические уголки с толщиной стенки не менее 3 мм, из которых при возможности, сварить тавровые опоры.

Нужно приготовить:

• колосник
• заслонку
• дверцы для топки и зольника (желательно из чугуна, так как он имеет незначительное температурное расширение)
• дверки для чистки дымоходных каналов могут быть просто железные, иногда вместо них устанавливают “вышибные” кирпичи
• также понадобится асбестовый или керамический шнур и проволока для установки дверок

Если весь набор у вас в наличии, можно приступать.

Кладка рядов своими руками

На многих ресурсах, советуют первый ряд кирпича, класть без раствора, в крайнем случае, на тонкий слой увлажнённого песка. Это не очень хороший совет. Незначительные неровности или маленький камушек под гидроизоляцией, впоследствии, могут создать значительную точечную нагрузку, способную расколоть кирпич или несколько. Раствор же, позволяет равномерно распределить вес по фундаменту. То есть, раствору под первым рядом быть!

Далее, используя инструкцию, начинаем стелить гидроизолирующий материал. Следует заметить, что толщина швов в данном случае, будет отличаться от обычной укладки. Нужно выдерживать зазор в пределах 3 – 4 мм. Необходимо это для большей устойчивости кирпича и уменьшения вероятности осыпания раствора впоследствии. В классическом случае, во второй и третий ряд закладывают дверцу поддувала. Она крепится в существующие отверстия проволокой, которую пускают в швы.

Закладка колосника

Далее пойдёт ряд, в котором закладывают колосник. Для него нужно оставить небольшие зазоры, для расширения или последующей лёгкой замены, при необходимости. Последующие четыре ряда образуют стены топки. Рабочие стенки топки, футеруют огнеупорным кирпичом, укладывая его на ложок, “руба”.

Установка дверцы

Главную дверцу при установке прокладывают асбестовым шнуром. Он позволит без вреда воспринимать температурные расширения материалов и обеспечит герметичность по периметру. Такой же, как и у нижней дверцы, проволочный крепёж закладывают в швы, а если проволочный жгут толстоват, в кирпичах прорезают пазы. Перекрывая дверцу, над ней укладывают по полкирпича либо устраивают замковое соединение, обрезая кирпичи клином.

Последующее количество рядов, зависит от предполагаемого объёма топливника. Их может быть 3 или 4, исходя из необходимой высоты. В итоге, когда топливная камера сформирована, на металлических опорах закладывают перекрытие, с отверстием продолжающегося дымохода.

Дымовые каналы

После, идёт часть, в которой формируются оборотные дымовые каналы. Существуют разные варианты и количество рядов также будет зависеть от высоты. В процессе нужно следить за толщиной швов и линейными размерами. Иногда стоит проверять диагональные размеры, которые покажут накапливающиеся смещения.

Закладка вьюшки

После окончания дымооборотов, укладывается несколько армирующих рядов, в которых закладывается вьюшка. Продолжить можно кирпичным дымоходом, с коленом и дополнительной опорой на потолочном перекрытии. Менее предпочтительно продолжение стальным сэндвичем, который неизбежно будет производить конденсат и имеет другие термодинамические характеристики.

В любом случае, продолжая устройство дымохода, на пересечении с перекрытием, следует увеличить его сечение и толщину теплоизолирующего слоя. Обязательно следует применить огнеупорную изоляцию, а деревянные элементы перекрытия обработать антипиреном. Внутренняя поверхность каналов должна быть гладкой. В процессе  её швабруют влажной ветошью так же, как и дымоход. Лёгкую пробную топку можно произвести не ранее чем через 10 дней, для проверки тяги.

Штукатурка, облицовка и декор оформление голландки

Облицевать, как настоящую голландку, изразцами, под силу далеко не каждому мастеру. Устройство изразцов и метод их монтажа делает это сложным делом. Однако, если в процессе пространство коробочек за изразцом будет заполнено шамотным песком, тепловая инерция многократное увеличится. Следует учесть, что в таком случае вес её станет значительно больше. Облицовку плиткой я бы советовал для старых поверхностей.

Предварительная штукатурка поможет герметизировать микротрещины, а плитка увеличит теплоотдачу. В штукатурку следует обязательно уложить армирующую сетку. А для плитки использовать специальный термостойкий клей. После этого всё равно нет гарантии, что плитка не начнёт отставать после случайного перегрева. Поэтому, чаще всего штукатурятся, если кирпич некрасивый или кладка неаккуратная.

Для оштукатуривания понадобится состав немногим более тощий, применённого для кладки. Для этого к нему можно добавить десятую часть песка. В штукатурный состав следует добавить связующее. Это может быть асбестовое волокно, стекловолокно, в народе часто применяли полову, образовавшуюся при обмолоте зерновых. Это многократно повышает целостность слоя при высыхании. Штукатурят тёплой, разделав трещины и швы, очистив от пыли и тщательно смочив водой.

Сейчас легко приобрести мелкоячеистую металлическую сетку. Закрепите её на поверхности кладки гвоздями, забивая их в швы под углом и штукатурка не потрескается. Наносимые слои должны быть тонкими, около 3 мм. Сперва идёт более жидкий слой, после погуще. После схватывания, пока поверхность ещё мягкая, следует затереть её тёркой, сгладив мелкие огрехи.

После полного отвердевания, поверхность покрывают известковым молочком. Углы можно декорировать плитками, имитирующими искусственный камень, приклеенными жаропрочным клеем. Если же был использован новый керамический кирпич, печку можно аккуратно “расшить” и покрыть термостойким лаком.

Видео-печи голландки своими руками из кирпича

Как построить печь-голландку своими руками новичку в печном деле

Сколько всего существует вариантов кладки голландки, вам не скажет даже опытный печник. Ведь эта печь имеет много разновидностей по форме, размерам, может быть с лежанкой, плитой, духовкой, а также может заключаться в металлический футляр.

Бывают даже голландки с водяным отоплением. Кроме того, мастера нередко самостоятельно вносят изменения в уже имеющиеся схемы. Но если опыта в кладке печных конструкций у вас не много, рекомендуем вам найти порядовку, которая полностью вас устраивает, и строго придерживаться ее. Так же рекомендуем производить подготовительные работы — это важный этап постройки любой печи.

Предлагаем вашему вниманию две популярных схемы кладки с порядовкой – «малая голландка» и «голландка+».

Порядовка для малой голландки

Малая голландка идеально подходит для дачи (площадь отапливаемого помещения не должна превышать 16-20 м.кв). Размер этой отопительной конструкции составляет всего 520х520 см. Такая компактность достигается за счет того, что дымооборот как бы сворачивается в кольцо. Высоту печи можно увеличить за счет повторения группы рядов с 17-ого по 22-й.

Краткие пояснения к порядовке…

Первые 2 ряда – сплошные. Для их кладки потребуется по 8 кирпичей. Закладывая основание печи, особенно тщательно соблюдайте геометрию: проверяйте равность диагоналей, углы, правильность перевязки швов.

3-й ряд состоит всего из 5-и кирпичей, тут же устанавливается дверца поддувала.

В 5-м ряду дверца поддувала перекрывается. Причем тут же стройматериал немного подрезается, чтобы на него можно было уложить решетку колосников. Причем ниша под решетку должна быть примерно на 5 мм больше самих колосников.

Секрет от опытного печника! Заложите промежуток между кирпичом и колосниковой решеткой асбестовым шнуром, а наверх подстелите гофрированный картон для защиты от забивания глиняным раствором. Когда вы будете протапливать печь первый раз, картон сгорит, а асбестовый шнур останется чистым.

На 6-м ряду монтируется дверца, через которую вы будете загружать дрова.

В 8-м рекомендуется уложить лист 5 мм металла шириной примерно 40 мм, причем длина его должна превышать размеры топки с каждой стороны на 3 см.

В 9-м на этот металлический лист укладывается кирпич, который перекрывает топливную дверку.

С 10 ряда формируется дымооборот, то есть каналы, по которым проходят горячие газы из топки. Строго следуйте приведенной порядовке, чтобы ваша затея сложить мини-голландку своими руками увенчалась успехом.

В 16-м уложите два стальных уголка 50х50 мм, которые будут удерживать часть кладки дымооборотных каналов. Толщина стали не должна быть менее 3 мм.

Остальные ряды кладутся довольно просто. Все, что вам нужно, так это внимательно следовать порядовке.
И лишь в 29 ряду вам придется немного подпилить кирпичи, чтобы монтировать вьюшку-задвижку.

Порядовка для голландки+



Трехоборотная голландка+ – это печь внушительных размеров. Она легко сможет обогреть помещение площадью до 50 квадратов.

Краткие пояснения к порядовке…

1-й ряд аккуратно выкладывается на подготовленный фундамент и заливается раствором сверху. В основании голландки+ лежит 21 кирпич.

2-й и 3-й ряды кладутся на раствор. Обратите внимание, что если до 3-го ряда включительно кирпичи клались плашмя, то далее они будут укладываться на ребро до окончания обвязки дверки в 6-м ряду включительно.

На 4-м ряду следует оборудовать подставку под перегородку дымохода.

ВАЖНО! Чтобы печь было проще чистить, по задней стенке выкладываются так называемые «вышибные» кирпичи, то есть кирпичи, которые кладутся без раствора. Вы можете поискать схемы голландки, где вместо «вышибных» кирпичей устанавливается дверца. Но мы не рекомендуем этого делать, так как недостатком подобных конструкций является быстрая потеря тепла.

На этом же этапе монтируется дверца топливника, обмотанная негорючим материалом, например, асбестом. Фиксируется дверка стальной проволокой в кладочном шве.

Последующие ряды повторяют контур 4-го.

7-й ряд интересен тем, что кирпичи к нем выкладываются не только плашмя, но и на ребро по задней стенке. Начиная с 8-го ряда, строительный материал снова выкладывается плашмя.

8-й ряд может вызвать трудности, так как над топкой нужно уложить скошенный кирпич.

В 9-м ряду кирпич смещается в незначительной степени назад. Не забудьте выложить поверх этого ряда негорючий материал. Особенно актуально это для тех, кто планирует класть отопительно-варочную модель печи.

10-й ряд – это начало формирования основы под дымоход. Если дымоход из кирпича – слишком громоздкое и тяжеловесное решение для вас, вы можете подобрать металлическую трубу.

На 11-м ряду монтируется задвижка с асбестовым уплотнителем. Здесь образуется стык печной конструкции и дымоходной трубы. Обратите внимание, что кладка голландки здесь осуществляется в четверть.

Последующие ряды выполняются по порядовке. Процесс не должен вызвать никаких трудностей.

Когда кладка будет завершена, установите дымоход и закройте щель между полом и печью предтопочным листом, чтобы из-под голландки не просыпался песок. На стыках с полом устанавливаются специальные плинтуса.

Существует множество способов декорировать голландку. Например, ее можно отделать плиткой, а можно покрасить. В некоторых случаях довольно эффектно смотрится подобная печная конструкция вообще без лишнего декора.

Общие рекомендации по кладке голландки

• Каждый кирпич перед кладкой нужно обмакнуть в воду. Это не даст строительному материалу впитывать влагу из раствора, ухудшая его свойства.
• Обматывать топочную дверцу асбестовым шнуром нужно обязательно. В противном случае при нагреве кладка расширится и может лопнуть.
• Обычным кирпичом класть топку нельзя. Используйте для этого только специальный жаропрочный строительный материал. Огнеупорный кирпич нужно использовать в кладке уже с 3-го ряда.
• Значение имеет и толщина швов. В топке они должны быть на более 3-5 мм. На остальных участках кладки – не более 5-8 мм.
• Если печь кладется осенью или зимой, то есть в холодное время года, ее можно вводить в эксплуатацию уже через пару дней после окончания кладки. Но полноценно использовать конструкцию для отопления можно только спустя 2 недели.

Схемы в разрезе – довольно удобны и будут понятны даже новичкам в печном деле. Но чтобы развеять все ваши сомнения о том, что самостоятельно класть печь-голландку – это совсем несложно, рекомендуем вам просмотреть видео. Этот небольшой мастер-класс поможет разобраться в некоторых моментах, которые не нашли отражение в статье.

Кирпичная печь голландка устройство, схема, кладка своими руками

Поэтапное строительство печи своими руками

Необходимые приспособления для работы

Прежде чем начинать процесс работ рекомендуется приготовить необходимые инструменты и материалы для возведения печи. Среди необходимых приспособлений:

• специальный кирпич полнотелый;
• лопата;
• глина синяя;
• рулетка и строительный уровень;
• посудина для размешивания раствора из глины;
• мастерок для кладки;
• рубероид.

Заливка фундамента

В строительстве любой формы и типа печи необходимо начинать все работы с возведения фундамента. В первую очередь осуществляют измерение площади для кладки печи

Важно знать, что основание под конструкцию не должно соединяться с фундаментом печи. Все работы осуществляются в таком порядке:

Укладка фундамента печи-голландки с порядовкой

1. Делается набросок схемы строительства печи-голландки, который обрисовывается на этапе возведения цоколя. После все процедуры возведения трубы и топки должны соответствовать данному проекту.
2. Фундамент должен соответствовать тем же размерам, что и ширина цокольного ряда с лицевого бока. При этом к заливке основания необходимо прибавить около 8 сантиметров.
3. В области, где будет располагаться печь, нужно образовать специальное углубление, которое должно быть больше, чем фундамент дома на 15 см. В итоге общая глубина ямы под образование фундамента должна составлять около 60 см.
4. На дно котлована высыпают щебень, толщина которого должна иметь 15 сантиметров. Материал скрупулезно утрамбовывают, а горизонтальное положение засыпки вымеряют с помощью строительного уровня.
5. Далее оборудуют опалубку нужной высоты, но без образования дна. Все ее стены с внутренней стороны обрабатываются смолой, а также укладываются слоем рубероида. Это позволит создать гидроизоляцию для печи.
6. После этого устанавливают опалубку в фундаменте.
7. Весь котлован заливают раствором из цемента, который приготавливается самостоятельно.

Приготовление раствора

Особенности кладки печи предполагают определенную процедуру приготовления раствора для кирпичей. Чтобы смесь была качественной, нужно придерживаться такой пропорциональности:

• 1 часть сухого цемента;
• 3 части песка;
• вода;
• посудина для размешивания раствора;
• лопата или электрическая дрель.

Раствор для кладки кирпичей в печи-голландке

Цемент постепенно перемешивают с песком, периодически доливая воду. Вся смесь тщательно перемешивается лопатой или электрической дрелью. После этого основание выравнивается при помощи строительного уровня и накрывается полиэтиленовой пленкой примерно на одну неделю.

Особенности кладки печи

При кладке стен печи важно следить за углами конструкции, которые должны быть идеально ровными по вертикали. Итак, этапы возведения установки имеют определенную последовательность

В первую очередь, на застывший фундамент укладывают рубероид в несколько рядов. После этого кирпичи для возведения стен необходимо калибрировать, то есть отобрать только тот строительный материал, который подойдет для печи. За несколько дней до строительства синюю глину замачивают в воде.

При кладке стен печи важно следить за углами конструкции, которые должны быть идеально ровными по вертикали. Итак, этапы возведения установки имеют определенную последовательность

В первую очередь, на застывший фундамент укладывают рубероид в несколько рядов. После этого кирпичи для возведения стен необходимо калибрировать, то есть отобрать только тот строительный материал, который подойдет для печи. За несколько дней до строительства синюю глину замачивают в воде.

Расположение рядов в печи-голландке — чертежи

Порядовка печи-голландки происходит в определенной последовательности

Первый ряд конструкции важно сложить ребром. Все кирпичи кладутся на глиняный раствор, в который для прочности можно добавить цемент

За весь процесс возведения печи важно следить за геометрическими параметрами, чтобы стены и углы были ровно вертикально полу.

Перед укладкой кирпичей их нужно опустить в воду на несколько минут

Важно материал изъять до момента появления пузырей. Если передержать кирпич дольше, это приведет к тому, что во время кладки вся влага будет впитываться в стены

В таком случае кладка конструкции будет ненадежной. Важно отметить, что любая печь должна укладываться методом насухо, а после возводится с помощью мастерка и глины. Это позволит избежать разных неточностей и ошибок при стройке.

Схема укладки кирпича в печи-голландке

КЛАДКА ПЕЧКИ ГОЛЛАНДКИ СВОИМИ РУКАМИ

Ряды с 1-го по 11-й выкладываем точно так же, как в предыдущем варианте, но поддерживающие стальные полосы после завершения 11-го ряда не устанавливаем.

12, 13-йряды. Выкладываем из целых кирпичей в соответствии с порядовкой. Поверх 13-го ряда укладываем стальной лист толщиной не менее 1 мм размерами примерно 550×450 мм, оставив проём для подъёмного дымового канала сечением 250×140 мм.

14-й ряд. Перекрываем топочную камеру целыми кирпичами, а затем поверх выложенных кирпичей укладываем ещё один стальной лист размером 550×450 мм (см. ряд 14а).

15,16,17,18-й ряды. Продолжаем перекрывать топку печи, формируя слева хайло и подъёмный дымовой канал.

Далее порядовки обоих вариантов печи («шведки» и «голландки») аналогичны.

В заключение хочу дать несколько советов о том, как правильно содержать и эксплуатировать кирпичную дровяную печь. Топить её лучше всего сухими берёзовыми дровами, а каждый десятый раз — хорошо просушенными небольшими поленьями из осины. Топка осиной способствует удалению сажи из дымовых каналов печи и трубы.

Процесс горения обязательно нужно регулировать с помощью поддувальной дверки и задвижки. Если на выходе из трубы идёт чёрный дым, следует приоткрыть поддувальную дверку. Слишком сильный гул в печи свидетельствует об избыточной тяге. В этом случае следует немного прикрыть поддувальную дверку, уменьшив подачу воздуха в топку. Правильно отрегулировав интенсивность горения, можно сэкономить до 20-25% топлива.

Обычно в устоявшемся режиме поддувальная дверка должна быть приоткрыта на 2-3 см, а задвижка прикрыта чуть меньше, чем на половину проходного сечения дымового канала, то есть задвинута внутрь на 4-5 см. При этом дым над трубой не виден — лишь лёгкое дрожание воздуха.

Во избежание отравления угарным газом в задвижке следует высверлить сквозное отверстие 08-10 мм. В этом случае, не дожидаясь полного прогорания всех углей, можно закрыть все печные приборы и спокойно отправляться спать. Угарный газ, который интенсивно образуется в конце топки (о чём свидетельствуют синие язычки пламени над тлеющими углями), благодаря небольшой тяге в хорошо прогретой печи попасть в помещение не сможет.

Перед дверкой топки деревянный настил пола следует накрыть листом оцинкованной стали шириной не менее 500 мм, подложив под него слой асбеста. Между деревянными конструкциями стен дома, примыкающими к печи, в обязательном порядке следует установить противопожарные разделки из негорючих материалов, например кирпичную стенку толщиной в полкирпича.

Строительство

Из-за своих явных достоинств, значительно перевешивающих недостатки, голландские печи широко распространены. Реально сложить печь-голландку своими руками, имея навыки кладки простой кирпичной стенки, пусть не очень красивая, греть она будет всё равно.

Схема кладки

Мы потратили много времени для поиска нормальной порядовки для печи голанки, к сожалению в открытом доступе ничего дельного нет. Но мы нашли хорошую видео порядовку с комментариями. Данная схема расчитана для прокрева небольих помещений сумрной площадью до 40 метров.

Кладка печи

Материалы для кладки:

• Керамический печной кирпич среднего качества, можно б/у, для топки — шамотный.
• Песчано-глиняный средней жирности раствор, можно использовать готовые смеси.
• Металлические комплектующие — дверки (топочные, прочистные, поддувальные), вьюшки, колосниковые решётки, стальные полосы, проволока и пр.

Устанавливается отопительная конструкция на отдельный фундамент бутовобеттоный или бетонный армированный.

Раствор для кладки замешивается на замоченной на двое суток глине. Глина тщательно вымешивается с песком. Количество песка определяется опытным путём. «Колбаски» из раствора должны быть довольно пластичными, не развалиться и не растрескиваться при высыхании.

Кирпичи для кладки увлажняют, чтобы они не «тянули» из раствора воду. Кладку выполняют рядами, соответственно схеме выбранной печи. Ширина швов 2–5 мм. Идеальный вариант, если уже имеются дымоходы, заложенные во время строительства дома. Если этого не было сделано, выпиливаются отверстия в перекрытиях и крыше под дымовую трубу.

Кладка выполняется с соблюдением всех противопожарных требований: изоляцией потолка, балок перекрытий, пола перед топочной дверкой, разделками.

Оставшиеся после вывода трубы щели в проёмах аккуратно заделывают, утепляют и гидроизолируют.

Отделочные работы

Прямоугольная или круглая голландская печь хорошо вписывается в интерьер любого помещения. Традиционно она облицовывалась изразцами. Старинные классические печи, отделанные изразцами, — настоящая антикварная роскошь. Их стоимость может быть выше стоимости самого помещения.

Если для возведения конструкции использован красный керамический кирпич, а кладка выполнена аккуратно, то печь можно оставить без дополнительной отделки. Не облицованная кирпичная голландка — хорошее решение для дачи, кухни, подсобного помещения.

Для интерьера комнаты голландка «требует» облицовки. В качестве отделочного материала подойдёт клинкер, изразцы, декоративная штукатурка.

После облицовки лучше выждать пару недель, чтобы печь просохла, затем произвести первую топку с небольшой нагрузкой. Постепенно нагрузку увеличивают, максимальную температуру можно дать через неделю.

Большая сложная работа по подготовке материалов, кладке, облицовке голландской печи окупится в будущем мягким, ровным теплом и уютом в доме.

Как работает шведка

Духовка-раз

Схема шведской печи классического типа показана на рисунке. Первая ее изюминка – большая духовка (1), предназначенная не только и не столько для выпечки. И расположена духовка сбоку от топки тоже не зря.

Схема шведской печи

Ученые решили использовать первый жар – тепло от сгорания летучих компонентов древесины или угля. В канальных печах он просто вылетает в трубу, не успев нагреть массивный и плохо проводящий тепло кирпич. В русской печи первый жар прекрасно догорает под сводом, но в исконный хуторской hus (дом) русская печка не поместится, и ее нужно долго протапливать, пока из нее пыхнет жаром.

В шведской печи топочная часть – своего рода вырожденный колпак, у которого осталась лишь одна функция: химическое дожигание топлива. А металлическая духовка, которой пламя не касается, от первого жара мгновенно раскаляется. Если открыть ее дверцу, то через 2-3 мин после растопки, хоть щепками или соломой, вошедших окатит теплая волна. С головы до пят, т.к. дымовые газы из топки уходят вниз, и шведка греет начиная от пола. Теперь за легкие можно не бояться, и сугрев изнутри тож впрок пойдет. В чем, как известно, скандинавы промашки не дают.

Верхняя ниша

Верхняя ниша шведки (3) вместительна и подогревается и первым жаром, и вторым (см. ниже), и дотлевающими угольями. В нее помещаются два комплекта зимней одежды; чтобы не вываливались, поперек натягивали веревочку. К утру одежда будет совершенно сухой.

Ниша над плитой

В старых шведских печах ниша над плитой (2) после протопки и закрывания вьюшки прикрывалась деревянной крышкой. Вставали на работу до света, и приготовленное с вечера на завтрак заставали еще теплым; до горячего завтрак быстро разогревался в духовке первым жаром утренней топки.

Дымооборот

Хайло между топкой и дымооборотом шведы делать не стали: это довольно сложный узел, он удорожает печь. Ограничились простым переточным окном (перетоком) внизу под духовкой. Если забыть после топки закрыть вьюшку, печь моментально выстудится, но шведы народ обстоятельный, аккуратный, прижимистый – не забудут и не упустят из виду.

Самый же аккумулятор тепла, не мудрствуя лукаво, устроили по проверенной канальной схеме. Прогревался он вторым жаром (от сгорания массива топлива) и остаточным теплом тлеющих угольев. Классическая схема – с вертикальными каналами

Печь немного хуже греет внизу, но сажи накапливается меньше, что важно при топке разносортным топливом. В домах побогаче, обитатели которых были не так заняты, меньше уставали и много времени проводили на ногах, дымооборот делали с горизонтальными каналами: лучше греет внизу, но чистить придется чаще

Канальный дымооборот устроен без каких-либо тонких принципов, так что выдерживает едва ли не любые ухищрения конструкторов. Поэтому порядовка печи-шведки может меняться в зависимости от конкретных требований заказчика без заметного ухудшения качеств печи. Некоторые конструкции будут рассмотрены далее.

Духовка-два

Утром горячая волна от первого жара снова окатывала вставших ото сна, а пока завтракали, кухня прогревалась почти как сауна. Пропитавшись теплом до мозга костей, в высохшей насухо одежде, можно было и в болото по морозу лезть – до вечера хватит.

Дополнения

Тыльная часть печи выходила в жилое помещение. Там, как сказано, мог быть камин или лежанка. Печи с камином и лежаком будут рассмотрены, но кое-что о шведской лежанке нужно сказать заранее.

Длина шведского лежака (на полати он никак не тянет) из-за недостатка места не превышала 6 футов, а ширина – 2,25 фута; ок. 180х66 см. Поэтому на лежак не стелили. Над ним устраивали шведскую кровать (см. рис). Спалось при подогреве снизу сладко, и было место для ящиков, белье в которых никогда не отсыревало.

Прелюдия к дальнейшему

Конструкция шведской печи – образец совершенства. Обладая КПД почти как у русской, она не намного сложнее и дороже голландки. Есть у нее и благоприобретенное полезное качество: повышенные тепловая мощность и теплоотдача. Из количества материалов, потребных для голландки на 2500 ккал/час, можно сложить шведку, отдающую 3500, причем требуются всего две топки в сутки. И можно готовить, как в русской, но не нагибаясь и не орудуя ухватом.

Но совершенство даром не дается. Шведка требовательна к качеству материалов; выложить ее из старой плинфы на овражной глине, как русскую, нельзя. Фурнитура, какая придется, тоже не пойдет. Работать же нужно аккуратно, точно соблюдая определенные правила.

Процесс формирования

Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку. можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.

Фундамент и основа

Смесь для раствора можно купить готовую в мешках или замесить раствор своими руками из цемента, песка и глины. В соответствии с конструкцией заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.

Как и все печи, агрегат требует отдельного фундамента. ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что каждые 5 см соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, слой щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.

Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.

Основные элементы конструкции

За счет змеевидного извилистого воздуховода, прогретый в топке воздух, поднимается, проходит через все тело печи и нагревает лежанку. На восьмом – девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После, выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.

Следующие ряды объединяют все дымоходы в один. а на стенках делаются окошки, рядом с духовкой — «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.

Завершение работы

Внешнюю часть дымохода лучше выкладывать из силикатного кирпича. он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливаются вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой своими руками представлен в видео.

Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.

Печь с лежанкой украшенная изразцами имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.

Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.

Приступая к работе, необходимо оценить свои силы. ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.

Банные печи Кузнецова: чертежи и порядовка Порядовка печи 3 на 3 кирпича и другие варианты Порядовка, схемы и чертежи русской печи Печи каменки для бани. Порядовка

Устройство фундамента под голландку

Несмотря на то что голландская печь весит немного, она нуждается в надежном и прочном фундаменте. Его можно сделать из кирпичей или из бетона.

Любое из этих оснований имеет свои плюсы и минусы:

• фундамент из бетона обходится дешевле, но делать его более трудоемко;
• кирпичный фундамент стоит дороже бетонного, но его можно сделать быстрее и легче.

Руководство по заливке бетонного фундамента:

1. отрывают котлован глубиной 50 см, размер котлована должен быть немножко больше будущей печи;
2. дно котлована засыпают гравием толщиной 10 см и аккуратно утрамбовывают;
3. устанавливают опалубку;
4. выкладывают арматурный каркас из прутьев толщиной 1 см;
5. смешивают цементно-песчаный раствор — на одну часть цемента М400 берут 3-4 части песка;
6. заливают раствор в опалубку;
7. затирают поверхность фундамента цементом — этот прием называется железнением, с его помощью повышают водонепроницаемость бетонных конструкций.

Важно: если фундамент печи контактирует с фундаментом дома, то между ними нужно сделать прослойку из песка. Время застывания раствора будет зависеть от температуры и погодных условий

В среднем фундамент застывает за две-три недели

Время застывания раствора будет зависеть от температуры и погодных условий. В среднем фундамент застывает за две-три недели.

После этого на него укладывают гидроизоляцию и продолжают возведение фундамента до уровня пола, используя кирпич, бутовый камень или бетонную заливку.

Верхнюю часть фундамента проверяют на горизонтальность уровнем и покрывают рубероидом или заливают горячим гудроном. На этом основание для голландской печи считается готовым.

Как построить фундамент из кирпича:

1. в фундаменте нуждаются печи, вес которых превышает 700 килограммов, более легкие конструкции можно устанавливать просто на пол;
2. ширина фундамента со всех сторон должна превышать ширину самой печи на 5 см;
3. каждый этап возведения фундамента контролируют с помощью уровня;
4. кирпичный фундамент состоит из наружного и внутреннего ряда, наружный укладывают с перевязкой швов;
5. не доведя кирпичный фундамент на один ряд до чистого пола, на выложенный предпоследний ряд укладывают слой гидроизоляции и только потом начинают укладку последнего ряда кирпичей;
6. запрещается связывать фундамент печи с фундаментом основного здания, так как печь может разрушиться, если дом просядет.

Видео:

Печка с 3-мя каналами

Занимает мало места, так как она длинная и узкая – 77 х 51 х 230 см. При этом высоту всегда возможно менять, добавляя или убирая ряды. 1-ый слой кирпича укладывается как обычно, во 2-ом и 3-ем проводится установка дверцы для поддувала, а 4-ый закрывает ее и монтируется колосниковая решетка. С 5-го по 10-ый формируется зона топки, а с 11 по 30 накладываются 3 дымоходных канала, с помощью которых и производится отопление Голландкой помещения. 4-11 этапы выкладываются полностью шамотом. В 10-м и 15-м топку нужно сузить, для этого снизу от кирпича отрезают часть под углом в 45°. После формирования дымоходных каналов 31 ряд делают выступающим на 3 см, 32 – на 6, а 33 – на 3 см.

Следующие 3 этапа (34,35,36) в печи – как обычно, но с установкой двери для прочистки дымохода. Дальше формируется проход через потолок. Принцип работы такого типа печи Голландки очень прост. Во время горения дров или угля выделяется сильно нагретый дым, который начинает двигаться вверх по 1-ому каналу, отдавая при это стенкам свое тепло. Доходя до самого верха, он остывает и оседает во 2-ом проходе, где при приближении к топке снова нагревается и идет дальше в 3-ий, обогревая другую сторону печи. После чего выводится наружу через дымоходную трубу. Количество каналов может достигать 6. Такая конструкция намного дольше способна удерживать тепло.

Рекомендации и возможные ошибки

Многие специалисты советуют сделать сперва монтаж печки с плитой сухим методом. По инструкции полностью собирается вся конструкция, так можно избежать ошибок и заранее подготовить все материалы и отрезки кирпичей. Прежде чем начать возведение печи Голландка своими руками, следует проверить качество раствора. Если он вытекает при надавливании на кирпич, значит, приготовлен правильно. Слой должен быть от 5 до 8 мм для более надежной кладки и его экономии. Перед установкой кирпич нужно окунуть в воду, чтобы он хорошо ее впитал, так сцепление будет максимально прочным.

На протяжении всего времени монтажа проверяется ровность всех рядов как по горизонтали, так и по вертикали. Для этого отлично подходит обыкновенный деревянный брус. Очищать все каналы Голландки, отводящие дым, рекомендуется не реже 2-х раз за 1 сезон отопления. После завершения кладки печи своими руками необходимо оставить ее для просыхания, лучше, если этот процесс пройдет в естественных условиях. Но если Голландка строилась зимой, то нужно топить ее самостоятельно, сначала бумагой, а потом щепой. Причем время отопления не должно быть больше получаса. После окончательного прогорания топлива в печи всегда закрывается дымовая задвижка, иначе через каналы в дом начнет поступать холодный воздух с улицы.

Последовательность действий

После того как выбрали модель для воплощения, нашли и рассмотрели ее порядовку, прикинули куда поставить, можно приступать к практическим действиям. Начинать нужно с фундамента. Его делают одновременно с фундаментом для дома. Размеры: на 30 см больше во все стороны, чем габариты печи. Если дом построен, а фундамента под печь нет, придется разбирать пол и заливать. Ставить на доски, даже очень толстые, даже на самые мощные лаги, смысла нет: древесина портится за несколько лет, начинает проседать, прогибаться, печь ведет, она трескается. В общем, понятно: капитальное основание под кирпичную печь делаем обязательно.

Фундамент для кирпичной печи обязателен

Фундамент под печь (любого типа) делают несвязным: он не должен иметь контакта с основанием для стен. Между ними должно быть расстояние не менее 5 см, которое заполняют слоем теплоизолятора. Разделенные фундаменты дают возможность дому и печи осаживаться независимо друг от друга. Процессы проходят аналогичные, но разной величины и интенсивности и при наличии контакта может перекосить или дом, или печь, а может и то и другое.

Чтобы уменьшить потери тепла от печи в грунт, желательно на фундамент уложить теплоизоляцию. Например, такая последовательность. Лист картона из минеральных волокон (картон из базальтовых волокон), поверх — слой фольги или металлизированного утеплителя или лист жести, оцинковки, металла. Затем снова листовой утеплитель и снова лист металла. Поверх — вымоченный в глиняном молоке войлок. На высохший войлок уже начинают класть печь. Такая теплоизоляция гарантирует отсутствие потерь тепла в грунт даже в северных регионах.

Печное литье подбираете по размерам

Печное литье подбираете в соответствии с размерами и спецификацией. Варочная панель, лучше чугунная, толщиной 4-6мм со съемными кольцами. Снова-таки по размерам. Потребуется еще некоторое количество теплоизолятора: печное литье ставится не вплотную к кирпичной кладке. Остается зазор в 5 мм, который служит для компенсации температурного расширения. Этот зазор и заполняется теплоизолятором. Раньше для этих целей использовали асбестовый шнур. Им обматывали раму литья. Но асбест сегодня не рекомендован к применению: вреден для здоровья. Можно использовать картон или рулонный утеплитель из минеральных волокон. Но брать нужно базальтовый утеплитель с температурой использования от 1200оС и выше, а не из стекловаты, которая выносит не более 350оС, после чего спекается и теряет свои свойства. Можно любой другой материал с аналогичными характеристиками.

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Собственно, материалы все. Далее идет кладка отопительно-варочной печи своими руками. Уложив на готовый отстоявшийся фундамент теплоизоляцию (можно все это заменить двумя слоями рубероида, но потери тепла могут быть значительными. Затем начинают складывать ряды, как указано на схеме. Каждый ряд укладывается с перевязкой — швы одного ряда перекрываются кирпичами другого. В некоторых местах кирпичи нужно подпиливать, вырезать по форме. Чаще всего в местах установки литья: дверцы, вьюшки, задвижки и т.д.

Швы делают одинаковой толщины. В идеале — 5 мм. Допустимы колебания на 1 мм в обе стороны, но лучше подобрать раствор так, чтобы получалось именно 5 мм. Каждый ряд проверяют на вертикальность и горизонтальность, строго отслеживают углы. Исправляются даже незначительные отклонения, иначе к верху печь куда-то «уйдет». Лишний раствор снимают, кирпич очищают. В некоторых случаях советуют кирпич мочить, в некоторых нет. Всем известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки печи на глиняно-песчаный раствор влаги в кирпиче достаточно: глина должна во время сушки высохнуть, а не схватиться, как цемент. Как делать будете вы — ваш выбор.

Вот и все. Остался единственный нюанс, которым часто пренебрегают: перед тем, как класть на раствор, соберите конструкцию «на сухую». Просто выкладывайте ряды, подбирая кирпич, укладывая его на место, поставьте литье, посмотрите, как оно станет. На этом этапе вы многое поймете. Не считайте его лишним.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят знутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отпительная, отопительно-варочная, с лежанкой, на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя-бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно прочесть про печь-шведку

Достоинства и недостатки

Начинаем с плюсов:

• На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
• Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
• Она не требовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
• Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
• Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
• После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

Это угловая печь-голландка в музее Кусково

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

• Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
• Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
• Невысокий КПД — порядка 40%.
• Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
• Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Facebook

Twitter

Вконтакте

Одноклассники

Печь Голландка, кладка своими руками с порядовкой

Печь-голландка, одна из самых популярных дровяных и угольных систем отопления. До сих пор она достаточно часто встречается в современных домах. Одним из достоинств печи-голландки является её устройство. Сложить такую печь можно и без опыта, достаточно внимательно отнестись к самому процессу.

Изначально голландская печь была с глухой топкой, потом сами голландцы внесли изменения в печь, добавив поддувало и колосники. После этого упростился фасад печки, он был уже без арок, что позволяло строить такие печки людям без специальной квалификации. Как правило, для топлива использовался уголь.

Голландская печь — представляет из себя прямоугольную печь, облицованную изразцами или кафелем, предназначенную для обогрева помещений. Имеет вертикальный дымоход и за этот счет получается большая отдача теплоэнергии.

Во времена Колумба (ХV век) голландка стала похожа на определенную конструкцию и уже с XVI века постепенно стала приобретать популярность во всем мире. В начале XVIII века она становится очень популярной практически в каждой семье; и к XIX веке она доминирует над всеми видами отопления. И по сей день она не теряет популярности, прекрасно вписываясь в любые интерьеры.

Принцип работы голландки

Принцип работы голландки достаточно прост: за счет удлинения дымоходов достигалось более сильное нагревание самой печи. Такая конструкция прошла немало этапов в своём формировании.

Перво-наперво, учитывалось занимаемое пространство, места им всегда не хватало, поэтому печку начали ставить в самом доме. А для этого нужна была конструкция, не занимающая много места.

Второе-это учет климата местного населения, нужна была печь, которая могла быстро нагреваться и при этом использовать меньше топлива. Этого смогли добиться благодаря «извилистому» дымоходу к самой топке.

Третье, что тоже немаловажно: владельцы домов тогда платили налог на недвижимость «с дыма». То есть чем больше дымоходов, тем больше были и растраты. Для этого был придуман боковой вывыд для дыма, чтобы обеспечить возможность вывести несколько труб с других печей в одну трубу.

В-четвертых, голландки по высоте доходили до 5-6 этажей в XIV-XV веке, современных перекрытий из бетона тогда не было, и поэтому основным критерием для печей являлась, легкость и маленькая затрата топлива.

Виды голландок

Первая — это классическая. Голландка в классическом стиле достаточно легко вписывается в любые интерьеры, из-за своей формы и простоте отделки. Отреставрированные печи голландки выступают очень ценным антиквариатом. Если говорить о стоимости, то они превосходят стоимость самого здания, в котором они находятся.

Вторая, это голландка усовершенствованная камином.

Третья, это голландская печь-колонка, в основном, такие предназначены для пользования в сезон. Это замечательный вариант для дачи.

Четвертая, это отопительно-варочная печь, с наличием плиты.

В России голландку принято считать аналогом усовершенствованных и облицованных изразцами отопительных печей.

Определение «печь-голландка» русского происхождения. Да и голландцы, про свои печи особо не распространялись. Поэтому и слово «голландка» нужно принимать как имя нарицательное.

Определение «Русская голландка» или «Псевдогалландка» это обычные русские печи, которые были отделаны изразцами. Сами изразцы в России появились благодаря Петру I, а потом уже мастера переняли технологию изготовления. Потом изразцы использовали для оформления всех печей и после этого их стали называть голландками, несмотря на то, что «русская печь» и «печь голландка» – по технической части практически противоположны.

Откуда же на Руси появились колпаковые «русские голландки»? Согласно истории, они здесь и возникли. Петр I, подписал приказ, в котором приказал строить печи, по образцам голландских, по его мнению, это должно было помочь в борьбе с частыми случаями пожаров. Но в приказе, не было указано точной конструкции и русские каменщики воспользовались этим. Это послужило началу модернизации и совершенствованию своих русских печей. Усовершенствованная голландка, похожая снаружи и совершенно другая внутри, вышла опять в Европу. Возможности ее установки заметно изменились, она могла быть и треугольной формы, и трапециевидной, что позволяло установить ее, например, в угол помещения и практически не занимать полезного пространства.

Отличие колпоковой печи от канальной

Среди голландок есть разновидности: печи канального и колпакового вида. У канального вида в самом центре хорошо виднеется хайло. Печи колпакового вида гораздо сложнее в подсчетах. Простые материалы им не подходят. Основной критерий-качество. Главное отличие колпаковой печи от канальной заключаются в том, что все газы остаются под «колпаком» на некоторое время, тем самым, происходит отдача части теплоэнергии. КПД у этой печи, гораздо больше, чем КПД у печи канального вида, это объясняется тем, что при топке колпаковой печи можно использовать разный бросовый материал, а также высокозольный. Но на этом преимущества колпаковой печи не заканчиваются, есть еще не менее значимый элемент: газовая вьюшка. Если забыть прикрыть основную вьюшку, то тогда хайло прекратит конвекцию, и воздух просто остановится внутри топки и внутри поддувал, колпак станет медленно охлаждаться.

Отличие печи от камина

Необходимо различать классический, английский камин и камин голландский. Нидерландцы достаточно экономно относятся ко всему, и это видно даже по печам, они убавили величину топки, но соответственно прибавили над-топочную часть, не забыли и об дымоходах. Сама разница между печью и камином, крайне условна. По сути, печь голландка является одновременно и камином, необходимо лишь открыть дверки топки. Встроенные колосники, или их отсутствия, не влияли на процесс горения. Это тоже большой плюс голландки. Круглая по форме голландка возникла также в России, хотя она скорее имеет немецкое происхождение: ее изобретению мы обязаны И.Г. Утермарку. Утермарковке (так её называли) свойственно функционировать в порядке тления, она отличается от голландской глухими топками.

В исторических обрисовках утермарковок встречается слово «бурак», что означало – дымооборот. Сверху печку покрывали железом , благодаря этому можно было сэкономить на строительном материале. Строились они в 1/4 кирпича, это давало не только маленькие финансовые затраты, но еще и огромную теплоотдачу.

Особого восторга такая печь не вызвала, из-за горячих каналов, нагревающих холодные, из-за этого много тепла просто уходило в никуда. Сделав выводы, понимаем, что утермарковка это печь для малообеспеченных слоев населения. Она имеет достаточно много отрицательных качеств: дымит, коптит, накапливает сажу, при очень неудобной чистке, и вследствие этого-пожароопасна, но большой плюс-дешевизна. В основном утермарковками были оборудованы больничные учреждения, приюты для сирот, ночлежки, тюрьмы. В начале 1927 года, В.Е.Грум-Гржимайло, наконец-то, придумал самую истинную голландку, круглого типа. Это оказалась колпаковая печь, в топке которой были колосники. Она конкурировала по КПД с утермарковской печью. Особенно ее теплоотдача, так как оборот тепла внутри играет на руку. По устройству печи подразделяются на два вида: двухступенчатая и одноступенчатая.

Материалы для голландки

Для постройки голландки вполне пройдет материал не высокого качества, даже бывший в употреблении. Что касается раствора, это должен быть глиняный раствор, по консистенции напоминающий сметану. В современном мире в любом строительном магазине существуют уже готовые растворы. На упаковках написано, как правильно их использовать. Чтоб ее сложить достаточно небольших навыков в этом деле, главное, следовать инструкции. Даже если и получится немного неровно, то на качество теплоотдачи это не повлияет.

Малая голландка

Ее еще называют малой дачной печкой-голландкой, площадь ее отопления колеблется от 16 до 20 кв.м. Протапливать можно как дровами, так и углем. Регулировать высоту печи можно чередованием верхних рядов, выкладывая кирпичи, постепенно достигая нужной высоты.

Голландка с плитой

Схема голландки с плитой немного сложнее и по ширине больше, но одним из недостатков является без конфорочная варочная поверхность. Она годится только для разогрева, а варить на ней что-нибудь не получится. Хотя если использовать ее для стерилизации, или для консервирования, то она просто незаменима, потому как она работает по принципу тления. Заготовки от этого только выигрывают.

Большая голландская печь с плитой

Площадь ее отопления достигает до 50 кв.м. Усовершенствованная конструкция позволяет сделать саму печь схожей на шкаф. В ней присутствует боковая топка.

Печи Грум-Гржимайло

Принцип постройки печки Грум-Гржимайло включает: строительство печи поясами; поэтому и ее кожух как бы разбит на отделения. Ряды кирпичей выкладывают в готовый кожух, используя его как опалубку, по мере выкладки кожух просто наращивают, и так до конца. Сам кожух изготавливают из прочного железа, установив кожух его обкладывают кирпичём. Если кожух установили криво, то он может упасть и завалиться вся печь.

Необходимо помнить, у печей Грум-Гржимайло есть достаточно серьезный минус, это подковообразный канал для дыма, он постоянно нуждается в чистке. Поэтому, необходимо предусмотреть для этого две заслонки для чистки.

Круглые голландки

Они представляют собой обычную кирпичную печь с кирпичным футляром. Сам футляр выкладывали из облицовочного кирпича, используя цементно-песчаный раствор. Для ровной выкладки использовали опалубку, изготовленную из досок. В основном его выкладывали ложковой кладкой, это придавало плавность обвода и меньшее теплосопротивление. Но это не так просто, как кажется, необходима перевязка швов, как по горизонтали, так и по вертикали, только так получиться хорошая крепкая печь. Конечно, человеку, не владеющему достаточными навыками, рассчитать всю кладку будет достаточно сложно, необходимо, что бы тело печи идеально подошло в футляр, нужно все точно рассчитать, чтобы избежать не состыковок, на практике бывает такое, что тело печи может не поместится в футляр, либо наоборот, просто вываливаться из него. Существует допустимая норма толщины шва между телом и футляром 13 мм. Сначала выкладывают 1 либо 3 ряда футляра (все зависит от сложности выбранной модели печи), оставляют до полного высыхания раствора. После высыхания приступают к выкладке тела печи, делают это при той же опалубке, только уже на глиняном растворе. Когда эти ряды высохнут, опалубку снимают и закрепляют немного выше, делая припуск вниз, и после этого продолжают кладку печи дальше, строго по схеме.

Верх проемов в футляре укрепляют самостоятельно изготовленными бетонными перемчками. Железо там не годится. По прошествии двух недель, приступают к штукатурке и облицовке печи, после высыхания отделки (еще примерно две недели) можно попробовать произвести первую топку. Если все прошло удачно, проверяют еще пару раз, только уже с заполнением топки по максимуму.

Сейчас в свободной продаже есть заготовки для постройки круглых печей голландок. В комплект входит: сам кожух, колосники, дверцы, вьюшки, задвижки, а также подробная инструкциями по строительству этих печей. Единственное, что придется, дополнительно достраивать — это фундамент, желательно с гидроизоляцией.

После всех удачных топок печь считается пригодной к пользованию.

Плюсы и минусы голландки

Плюсы:

• Небольшие изменения практически не влияют на ее прочность и эффективность, главное, чтобы больших изменений не было.
• Она достаточно функциональна: голландскую печь можно сделать просто отопительной, можно установить и варочную поверхность. От этого теплоотдача не изменится если не нарушать технологии дымоходов.
• Очень компактные габариты – размер голландской печи можно уменьшить до 0,5х0,5 м. Ну это если совсем мало места.
• Экономный расход строительного материала – на обычную большую голландку понадобится 650 шт. кирпича, а если сравнить, хотя бы с обычной русской печью – на нее понадобится не меньше 1300 кирпичей. Теплоотдача же большой голландской печи, как и у большой русской печки, на которую понадобится 2500 кирпичин.
• Небольшая масса печи, вследствие экономного расхода строительного материала: что очень важно при подсчете допустимой массы для многих видов междуэтажных перекрытий. Особенно это учитывалось в Голландии, когда современных перекрытий еще не было.
• Растяжение над топочной части по высоте не влияет на КПД печки, и не ухудшает ее действия. Голландскую печь можно «растянуть» на 2 и более этажей. Были случаи трех и четырехэтажных голландок
• Использование различных материалов: толщина у стенок маленькая и сама конструкция голландки не особо чувствительна к тепловой деформации. Поэтому качественный и огнеупорный кирпич используют только для выкладки топки. В современном мире, на многих дачах, да и во многих домах встречаются голландки, построенные даже из пустотелого кирпича или из железняка (пережженный кирпич), теплоотдача не уменьшается, главное выполнить топку из огнеупорного кирпича.
• Практичный перепад температуры и достаточно простой газоход: что позволит встроить или нагревательный элемент для подогрева воды или духовой шкаф.
• Достаточно быстрая нагреваемость голландской печи и ее способность медленно остывать. Если ее использовать не для варки допустим, а для отопления помещения, то расход топливных материалов на поддержание температуры помещения, минимален.
• Нет необходимости регулярной топки или разгонной про-топки. Если использовать голландку, к примеру, на дачном участке, то не придется опасаться за трещины на печке после долгого отсутствия. Постоянство ее использования ничем не ограничивается.
• Огромная теплоотдача, голландская печь способна отопить 60 кв. м, тогда как обычная русская печь может обогреть около 45 кв.м.

Минусы:

• КПД голландки оценивается ± 40%.
• Если забыли закрыть заслонку после топки то будет действовать принцип сифона, холодный воздух мгновенно затягивает, тем самым способствует полному остыванию. Но это в основном минус канального типа печей.
• Не практична при использовании быстро сгорающего топлива: веток, соломы, камышей. Гореть будет очень хорошо, но проку не будет, так как тепло будет выходить на улицу. Для оптимальной работы необходимо тление. Именно так возможно прогреть все ходы и соответственно получить большую теплоотдачу.
• Не очень высокая теплоемкость. Для поддержания определенной температуры необходимо около двух топок в сутки, а в зимний период больше.
• Если в работе использовать топливо высокозольного типа, то это способствует оседанию сажи в дымоходах. Европейские города, до самого ХХ века, страдали самой распространенной бедой загораниям сажи. А вот трубочистам, зато работы хватало.
• Не практична в плане перетопки: если такое происходит, начинается выделение угарного газа.

Заключение

Наряду с плюсами голландки, касающиеся ее практичности, есть достаточно и недостатков, и как замечено не одним человеком, достоинства превышают недостатки. Все эти факторы привели к тому, что популярность голландских печей, широко используется по всему миру, а минусы довели к тому, что появились много разнообразных видов, все более и более совершенствованных.
