Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода.

Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

  • если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
  • некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
  • при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Как определить полярности диодов: плюс или минус

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Общий вид изделия

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

  • Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
  • Проверка посредством мультиметра, включённого в режим прозвонки;
  • Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Этот способ позволяет расшифровать полярность по имеющимся на полупроводниковом изделии специальным меткам. У некоторых диодов это может быть точка или кольцевая полоска, смещённая в сторону анода. Некоторые образцы старой марки (КД226, например) имеют характерную заострённую с одной стороны форму, которая соответствует плюсу. С другого, совершенно плоского конца, соответственно, располагается минус.

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Самый простой и надёжный способ определения полярности – использование измерительного устройства типа «мультиметр», включённого в режим «Прозвонка». При измерении всегда нужно помнить, что на шнур в изоляции красного цвета от встроенной батарейки подаётся плюс, а на шнур в чёрной изоляции – минус.

После произвольного подсоединения этих «концов» к выводам диода с неизвестной полярностью нужно следить за показаниями на дисплее прибора. Если индикатор покажет напряжение порядка 0,5-0.7 Вольт – это значит, что он включён в прямом направлении, и та ножка, к которой подсоединён щуп в красной изоляции, является плюсовой.

В случае если индикатор показывает «единицу» (бесконечность), можно сказать, что диод включён в обратном направлении, и на основании этого можно будет судить о его полярности.

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Диод в этом случае включается как один из переходов транзисторного прибора, а его полярность определяется по тому, светится он или нет.

Включение в схему

В крайнем случае, когда визуально определить расположение выводов не удаётся, а измерительного прибора под рукой не имеется, можно воспользоваться методом включения диода в несложную схему, изображённую на рисунке ниже.

Проверка с помощью лампочки

При его включении в такую цепь лампочка либо загорится (это значит, что полупроводник пропускает через себя ток), либо нет. В первом случае плюс батарейки будет подключён к положительному выводу изделия (аноду), а во втором – наоборот, к его катоду.

В заключение отметим, что способов, как определить полярность диода, существует довольно много. При этом выбор конкретного приёма ее выявления зависит от условий проведения эксперимента и возможностей пользователя.

Видео

Оцените статью:

как определить где плюс, а где минус?

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

где плюс и минус на светодиоде (анод и катод)

Светодиоды довольно часто используют в электротехнике, например, в качестве индикаторов. Для того чтобы диод работал и излучал свет, необходимо его правильно включить в электрическую цепь. А для этого нужно определить полярность светодиода. Рассмотрим способы, которые помогут это сделать.

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

На электрической схеме светодиоды изображают двумя способами.

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Визуальное определение.

Если техническая документация недоступна, то для начала элемент стоит внимательно рассмотреть. Часто это помогает понять, где плюс у светодиода. У наиболее распространенного типа LED устройств – цилиндрического диода размером не менее 3,5 мм – один контакт длиннее. Такое конструктивное решение придумано для индикации полярности. Длинный вывод  является положительным анодом.

Распознать плюс и минус можно, если удастся рассмотреть, что у светодиода внутри. Сквозь прозрачную оболочку заметно, что площадь анода (положительного контакта) меньше, чем у катода (отрицательного).

Если на корпусе светодиода имеется скос, то это признак катода.

Чем выше типоразмер и мощность LED изделия, тем больше шансы определить полярность «на глаз».

Находим анод и катод у LED элементов мощностью свыше 1Вт.

Мощные светодиоды используются в электротехнике. Как быстро определить их полярность? Довольно просто. Достаточно внимательно рассмотреть диод. При изготовлении контакты элементов мощностью свыше 0,5 Вт маркируют. Анод помечается знаком «+».

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы.  Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Распознавание с помощью мультиметра.

Самый надежный способ распознания полярности − использование специальных приборов. При помощи обычного мультиметра можно обозначить контакты у диодов с высокой степенью точности. Попутно обнаружится исправность элемента и цвет свечения. Воспользоваться тестером можно 3-мя путями.

Во-первых, проверить LED устройство на режиме «проверка сопротивления – 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный – катода, то экран покажет значение 1600-1800 Ом. В противоположном случае тестер выдаст единицу. Значит, щупы нужно поменять местами. Если и это не помогло, значит, элемент неисправен. Узнать цвет свечения таким методом не получится.

Во-вторых, можно установить мультиметр в режим «прозвонка, проверка диода». Если красный провод дотронется до анода, а черный – до катода, то элемент будет светиться. Экран покажет число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вовсе без щупов. Мультиметр должен обладать специальным отделом для проверки PNP и NPN транзисторов. В них есть разъемы, обозначенные буквами «Е» и «С». При проверке элемента в PNP-зоне, если катод вставить в гнездо «С», а анод − в «Е», то светодиод начнет излучать свет. Следовательно, полярность определена верно. При работе в NPN-отсеке свечение появится при противоположном размещении контактов: катод в «Е», а анод в «С». Пожалуй, это самый скорый способ определения распиновки. Кстати, если у изучаемого светодиода нет длинных выводов, то можно в разъемы поместить иголки, и LED элемент аккуратно присоединять к ним.

Распознавание полярности источником питания.

Следующим наглядным методом для распознания катода и анода будет присоединение к источнику питания. Данный способ, как и предыдущий, позволяет узнать еще и исправность LED элемента.

Естественно, что для опыта необходим источник напряжения. Отлично подойдет блок питания с плавной регулировкой. Светодиод следует присоединить и постепенно увеличивать напряжение. Если при подаче 3-4 В элемент еще не светится, значит, с полярностью не угадали.

Если такого блока питания под рукой нет, то можно применить батарейку или аккумулятор от мобильного телефона. Поскольку напряжение на них может достигать 12 В, то напрямую светодиод присоединять нельзя. Для предупреждения поломки следует включить в цепь резистор. Выбрать подходящее по величине сопротивление вам поможет статья «Расчет резистора (сопротивления) для светодиода».

Резистор стоит подпаять к одному из контактов LED элемента. Полученной конструкцией коснуться выводов источника питания. Если полярность предположена верно, то диод начнет излучать свет. В ином случае, надо поменять контакты местами.

Если под рукой есть плоская севшая батарейка от часов или с материнской платы (тип CR2032), то можно обойтись без резистора. Напряжением таких источников питания не превышает 6 В, что безопасно для светодиода. Батарейку зажимают между выводами диода и по свечению или его отсутствию определяют полярность.

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.



Светодиод где плюс где минус

При работе светодиоды способны пропускать электрический ток в определенном направлении. Если подключение выполнено инверсионно, электрический ток не проходит по цепи, а нужный электроприбор не включится. Объясняется это тем, что приборы по принципу устройства представляют собой диоды, и не все имеют способность светиться. Это говорит о том, что светодиод имеет полярность и функционирует при определенном направлении тока. В связи с этим для подключения важно правильно определить, где у светодиодов минус и плюс. Разберем несколько способов.

Визуально

Если у Вас в руках светодиод где плюс где минус вы не знаете, попробуйте сделать это визуально. Как визуально определить светодиодную полярность? Достаточно просто.
У нового светодиода два вывода, один должен быть короче. Короткий вывод — это катод. Запомнить легко: «короткий» — «катод», оба слова на «к». Плюс находится там, где длинный вывод. Если имеем дело с использованным светодиодом, ножки которого согнуты, задача усложняется.
Тогда вглядываемся в корпус, где находится самый важный элемент — кристаллик. Он лежит на крошечной подставке, чашечке. Вывод с подставки — катод, с его стороны располагается срез или засечка.
НО данный способ не всегда применим. Многие производители сегодня при производстве не соблюдают стандарты, а ассортимент моделей поражает многообразием. Некоторые изготовители отмечают катоды точкой или линией зеленого цвета, либо проставляют знаки «-» и «+». Если же внешних опознавательных признаков нет, нужно провести электротестирование.

Источник питания в помощь

Второй способ определить светодиодную полярность — подключить его к источнику питания. Главное, правильно подобрать источник питания с напряжением, чтобы оно не превышало максимальный уровень напряжения светодиода, иначе он перегорит или испортится. Элементы соединяются так: к » +» подключается «—», к «—» подключается «+».

Мультиметр

Если вышеописанные способы не дали результатов, используйте мультиметр. Чтобы мультиметром определить полярность светодиода потребует максимум минута. Сначала нужно выбрать на оборудовании режим измерения уровня сопротивления, а затем прикоснуться специальными щипцами к светодиодным контактам. Черный провод идет к «-», а красный к «+». Не нужно касаться слишком долго, 20-30 секунд хватит. Если включение было выполнено напрямую (« + » к « + », а « — » к « —»), на мультиметре отображается показатель в области 1,7 кило Ом. Если включение обратное — на приборе не отображаются измерения..
Измерять в режиме диода несколько легче: при подсоединении напрямую, загорится лампочка. Этот режим подходит для зеленых и красных лампочек, а вот белые и синие лампочки рассчитаны на ток с напряжением более 3 В. По этой причине при подключении лампочек синего и белого цвета, они могут засветиться и при правильной полярности.
В данном случае используется режим измерения характеристик транзисторов. Светодиод вставляется в пазы колодки, снизу мультиметра. Применяется часть PNP: одна ножка диода вставляется в разъем «Е» — эмиттер, а вторая в «С» — коллектор. Лампочка светится когда, к коллектору подсоединили катод.
Таким образом, определение полярности не представляет особой сложности.

Где минус у диода на схеме

Диод является двух электродным полупроводниковым прибором. Это соответственно Анод (+) или положительный электрод и Катод (-) или отрицательный электрод. Принято говорить, что диод имеет (p) и (n) области, они соединены с выводами диода. Вместе они образуют p-n переход. Разберем подробнее, что же такое этот p-n переход. Полупроводниковый диод представляет собой очищенный кристалл кремния или германия, в котором в область (p) введена акцепторная примесь, а в область (n) введена донорная примесь. В качестве донорной примеси могут выступать ионы Мышьяка, а в качестве акцепторной примеси ионы Индия. Основное свойство диода, это возможность пропускать ток только в одну сторону. Рассмотрим приведенный ниже рисунок:

Пример односторонней проводимости диода

На этом рисунке видно, что если диод включить Анодом к плюсу питания и Катодом к минусу питания, то диод находится в открытом состоянии и проводит ток, так как его сопротивление незначительно. Если диод включен Анодом к минусу, а Катодом к плюсу, то сопротивление диода будет очень большим, и тока в цепи практически не будет, вернее он будет, но настолько маленьким, что им можно пренебречь.

Иллюстрация прямой обратный ток диода

Подробнее можно узнать, посмотрев следующий график, Вольт-Амперную характеристику диода:

Вольт-амперная характеристика диода

В прямом включении, как мы видим из этого графика диод имеет небольшое сопротивление, и соответственно хорошо пропускает ток, а в обратном включении до определенной величины напряжения диод закрыт, имеет большое сопротивление и практически не проводит ток. В этом легко убедиться, если есть под рукой диод и мультиметр, нужно поставить прибор в положение звуковой прозвонки, либо установив переключатель мультиметра напротив значка диода, в крайнем случае, можно попробовать прозвонить диод, установив переключатель на положение 2 КОм измерения сопротивления. Изображается на принципиальных схемах диод так, как на рисунке ниже, запомнить, где какой вывод легко: ток у нас, как известно, всегда течет от плюса к минусу, так вот треугольник в изображении диода как бы показывает своей вершиной направление тока, то есть от плюса к минусу.

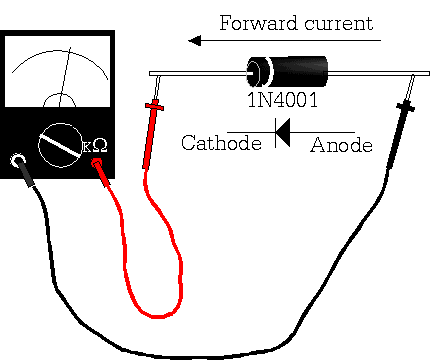

Соединив красный щуп мультиметра с Анодом, мы можем убедиться в том, что диод пропускает ток в прямом направлении, на экране прибора будут цифры равные

800-900 или близкие к этому. Подключив щупы наоборот, черный щуп к аноду, красный к катоду мы увидим на экране единицу, что подтверждает, в обратном включении диод не пропускает ток. Рассмотренные выше диоды бывают плоскостные и точечные. Плоскостные диоды рассчитаны на среднюю и большую мощность и используют их в основном в выпрямителях. Точечные диоды рассчитаны на незначительную мощность и применяются в детекторах радиоприемников, могут работать на высоких частотах.

Плоскостной и точечный диод

Какие бывают типы диодов ?


Схематическое изображение диодов


Фото выпрямительного диода

А) На фото изображен рассмотренный нами выше диод.

Стабилитрон изображение на схеме

Б) На этом рисунке изображён стабилитрон, (иностранное название диод Зенера), он используется при обратном включении диода. Основная цель: поддержание напряжения стабильным.

Двуханодный стабилитрон — изображение на схеме

В) Двухсторонний (или двуханодный) стабилитрон. Плюс этого стабилитрона в том, что его можно включать вне зависимости от полярности.

Г) Туннельный диод, может использоваться в качестве усилительного элемента.

Д) Обращенный диод, применяется в высокочастотных схемах для детектирования.

Е) Варикап, применяется как конденсатор переменной ёмкости.

Ж) Фотодиод, при освещении прибора в цепи, подключенной к нему, возникает ток из-за возникновения пар электронов и дырок.

З) Светодиоды, всем известные, и наверное наиболее широко применяемые приборы, после обычных выпрямительных диодов. Применяются во многих электронных устройствах для индикации и не только.

Выпрямительные диоды выпускаются также в виде диодных мостов, разберем, что это такое — это соединенные для получения постоянного (выпрямленного) тока четыре диода в одном корпусе. Подключены они по Мостовой схеме, стандартной для выпрямителей:

Схема диодного моста

Имеют четыре промаркированных вывода: два для подключения переменного тока, и плюс с минусом. На фото изображен диодный мост КЦ405:

А теперь давайте рассмотрим подробнее область применения светодиодов. Светодиоды (вернее светодиодная лампа) выпускаются промышленностью и для освещения помещений, как экономичный и долговечный источник света, с цоколем позволяющим вкрутить их в обычный патрон для ламп накаливания.

Светодиодная лампа фото

Светодиоды существуют в разных корпусах, в том числе и SMD.

Выпускаются и так называемые RGB светодиоды, внутри них находятся три кристалла светодиодов с разным свечением Red-Green-Blue соответственно Красный — Зеленый – Голубой, эти светодиоды имеют четыре вывода и позволяют путем смешения цветов получить видимым любой цвет.

Подключение RGB ленты

Эти светодиоды в SMD исполнении часто выпускаются в виде лент с уже установленными резисторами и позволяют подключать их напрямую к источнику питания 12 вольт. Можно для создания световых эффектов использовать специальный контроллер:

Светодиоды при использовании не любят, когда на них подается напряжение питания выше того, на которое они рассчитаны и могут перегореть сразу или спустя какое-то время, поэтому напряжение источника питания должно быть рассчитано по формулам. Для советских светодиодов типа АЛ-307 напряжение питания должно подаваться примерно 2 вольта, на импортные 2-2,5 вольта, естественно с ограничением тока. Для питания светодиодных лент, если не используется специальный контроллер, необходимо стабилизированное питание. Материал подготовил — AKV.

В механике есть такие устройства, которые пропускают воздух или жидкость только в одном направлении. Вспомните, как вы накачивали колесо велосипеда или автомобиля. Почему, когда вы убирали шланг насоса, воздух не выходил из колеса? Потому что на камере, в пипочке, куда вы вставляете шланг насоса, есть такая интересная штучка – ниппель. Вот он как раз пропускает воздух только в одном направлении, а в другом направлении блокирует его прохождение.

Электроника – эта та же самая гидравлика или пневматика. Но весь прикол заключается в том, что в электронике вместо жидкости или воздуха используется электрический ток. Если провести аналогию: бачок с водой – это заряженный конденсатор, шланг – это провод, катушка индуктивности – это колесо с лопастями

которое невозможно сразу разогнать, а потом невозможно резко остановить.

Тогда что такое ниппель в электронике? А ниппелем мы будем называть радиоэлемент – диод. И в этой статье мы познакомимся с ним поближе.

Что такое диод

Полупроводниковый диод представляет из себя элемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении. Это своеобразный ниппель ;-).

Некоторые диоды выглядят почти также как и резисторы:

А некоторые выглядят чуточку по другому:

Есть также и SMD исполнение диодов:

Диод имеет два вывода, как и резистор, но у этих выводов, в отличие от резистора, есть определенные названия – анод и катод ( а не плюс и минус, как говорят некоторые неграмотные электронщики). Но как же нам определить, что есть что? Есть два способа:

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Если подать на анод плюс, а на катод минус, то у нас диод “откроется” и электрический ток спокойно по нему потечет. А если же на анод подать минус, а на катод – плюс, то ток через диод не потечет. Своеобразный ниппель ;-). На схемах простой диод обозначают вот таким образом:

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Характеристики диода

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение Uобр – это такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток Iобр – сила тока при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести к полному тепловому разрушению диода. В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток Iпр – это максимальный ток, который может течь через диод в прямом направлении. В нашем случае это 2 Ампера.

3) Максимальная частота Fd, которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Диодный мост и диодные сборки

Производители также несколько диодов заталкивают в один корпус и соединяют их между собой в определенной последовательности. Таким образом получаются диодные сборки. Диодные мосты – одна из разновидностей диодных сборок.

На схемах диодный мост обозначается вот так:

Существуют также и другие виды диодов, такие как варикапы, диод Ганна, диод Шоттки и тд. Для того, чтобы их всех описать, нам не хватит и вечности.

Плюс минус диода на схеме

Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой. Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).Определение при помощи батарейки

Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).

Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.

Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Поэтому прежде чем тестировать светодиодный элемент, нужно проверить соответствие катод-анод на щупах при работе в разных режимах.

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Это самый быстрый метод инструментального тестирования.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.

Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его ни подключаете, то можно соединить несколько элементов в батарею. Напоминаем, что элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Общий вид изделия

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

  • Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
  • Проверка посредством мультиметра, включённого в режим прозвонки;
  • Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Этот способ позволяет расшифровать полярность по имеющимся на полупроводниковом изделии специальным меткам. У некоторых диодов это может быть точка или кольцевая полоска, смещённая в сторону анода. Некоторые образцы старой марки (КД226, например) имеют характерную заострённую с одной стороны форму, которая соответствует плюсу. С другого, совершенно плоского конца, соответственно, располагается минус.

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Самый простой и надёжный способ определения полярности – использование измерительного устройства типа «мультиметр», включённого в режим «Прозвонка». При измерении всегда нужно помнить, что на шнур в изоляции красного цвета от встроенной батарейки подаётся плюс, а на шнур в чёрной изоляции – минус.

После произвольного подсоединения этих «концов» к выводам диода с неизвестной полярностью нужно следить за показаниями на дисплее прибора. Если индикатор покажет напряжение порядка 0,5-0.7 Вольт – это значит, что он включён в прямом направлении, и та ножка, к которой подсоединён щуп в красной изоляции, является плюсовой.

В случае если индикатор показывает «единицу» (бесконечность), можно сказать, что диод включён в обратном направлении, и на основании этого можно будет судить о его полярности.

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Диод в этом случае включается как один из переходов транзисторного прибора, а его полярность определяется по тому, светится он или нет.

Включение в схему

В крайнем случае, когда визуально определить расположение выводов не удаётся, а измерительного прибора под рукой не имеется, можно воспользоваться методом включения диода в несложную схему, изображённую на рисунке ниже.

Проверка с помощью лампочки

При его включении в такую цепь лампочка либо загорится (это значит, что полупроводник пропускает через себя ток), либо нет. В первом случае плюс батарейки будет подключён к положительному выводу изделия (аноду), а во втором – наоборот, к его катоду.

В заключение отметим, что способов, как определить полярность диода, существует довольно много. При этом выбор конкретного приёма ее выявления зависит от условий проведения эксперимента и возможностей пользователя.

Видео

>

Полярность

— learn.sparkfun.com

Добавлено в избранное Любимый 43 год

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т. Е. Обычного тока) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода. Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые совпадают с линией на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы.Есть несколько идентификаторов для поиска положительных и отрицательных контактов на светодиодах. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Штифт, ближайший к плоскому краю , будет отрицательным катодным штифтом.

Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра.Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода. Если он не загорается, попробуйте поменять зонды местами.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется с помощью мультиметра. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.

Диоды, безусловно, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении. Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

← Предыдущая страница
Что такое полярность?

Как работает диод и светодиод? | ОРЕЛ

С возвращением, капитаны компонентов! Сегодня пришло время повысить уровень своих знаний и перейти от простых пассивных компонентов к области полупроводниковых компонентов.Эти детали оживают, когда соединяются в цепь, и могут управлять электричеством разными способами! Вам предстоит работать с двумя полупроводниковыми компонентами: диодом и транзистором. Сегодня мы поговорим о диоде, пресловутом уродливом устройстве управления, которое позволяет электричеству течь только в одном направлении! Если вы видели светодиод в действии, значит, вы уже далеко впереди, давайте приступим.

Управляйте потоком

Диод хорошо известен своей способностью управлять прохождением электрического тока в цепи.В отличие от пассивных компонентов, которые бездействуют, сопротивляясь или накапливая, диоды активно задействуют приливы и отливы тока, протекающего по нашим устройствам. Есть два способа описать, как ток будет или не течь через диод, и они включают:

  • С опережением. Если вы правильно вставите батарею в цепь, ток будет проходить через диод; это называется состоянием с прямым смещением.
  • Обратно-смещенный. Когда вам удается вставить батарею в цепь в обратном направлении, ваш диод блокирует прохождение любого тока, и это называется состоянием с обратным смещением.

Простой способ визуализировать разницу между состояниями прямого и обратного смещения диода в простой схеме

Хотя эти два термина могут показаться слишком сложными, представьте диод как переключатель. Он либо закрыт (включен) и пропускает ток, либо открыт (выключен), и ток не может течь через него.

Полярность диодов и символы

Диоды — это поляризованные компоненты, что означает, что они имеют очень специфическую ориентацию, поэтому для правильной работы их необходимо подключить в цепь. На физическом диоде вы заметите две клеммы, выходящие из формы жестяной банки посередине. Одна сторона — это положительный вывод, называемый анодом . Другой вывод — это отрицательный конец, называемый катодом . Возвращаясь к нашему потоку электричества, ток может двигаться только в диоде от анода к катоду, а не наоборот.

Вы можете определить катодную сторону физического диода, посмотрев на серебряную полоску рядом с одним из выводов. (Источник изображения)

Вы можете легко обнаружить диод на схеме, просто найдите большую стрелку с линией, проходящей через нее, как показано ниже. У некоторых диодов и анод, и катод отмечены как положительный и отрицательный, но простой способ запомнить, в каком направлении течет ток в диоде, — это следовать направлению стрелки.

Стрелка на символе диода указывает направление протекания тока.

В наши дни большинство диодов изготовлено из двух самых популярных полупроводниковых материалов в электронике — кремния или германия. Но если вы знаете что-нибудь о полупроводниках, то знаете, что в своем естественном состоянии ни один из этих элементов не проводит электричество. Так как же заставить электричество проходить через кремний или германий? С помощью небольшого волшебного трюка под названием допинг.

Легирование полупроводников

Странные полупроводниковые элементы. Возьмем, к примеру, кремний.Днем это изолятор, но если вы добавите в него примеси с помощью процесса, называемого допингом, вы придадите ему магическую силу проводить электричество ночью.

Благодаря своим двойным свойствам как изолятор, так и проводник, полупроводники нашли свою идеальную нишу в компонентах, которые должны контролировать поток электрического тока в виде диодов и транзисторов. Вот как работает процесс легирования в типичном куске кремния.

  • Вырасти.Во-первых, кремний выращивают в строго контролируемой лабораторной среде. Это называется чистой комнатой, то есть в ней нет пыли и других загрязнений.
  • Допинг отрицательно. Теперь, когда кремний вырос, пришло время легировать его. Этот процесс может идти двумя путями. Первый — это легирование кремния сурьмой, которая дает ему несколько дополнительных электронов и позволяет кремнию проводить электричество. Этот кремний называется кремнием n-типа или отрицательного типа, потому что в нем больше отрицательных электронов, чем обычно.
  • Допинг положительно. Силикон можно легировать и в обратном направлении. Добавляя бор к кремнию, он удаляет электроны из атома кремния, оставляя группу пустых дырок там, где должны быть электроны. Это называется кремнием p-типа или положительного типа.
  • Объединить . Теперь, когда ваши кусочки кремния легированы как положительно, так и отрицательно, вы можете соединить их вместе. Соединяя кремний n-типа и p-типа вместе, вы создаете так называемое соединение.

Именно в этом перекрестке, который можно представить как некую нейтральную зону, происходит вся магия диода.Допустим, вы соединяете кремний n-типа и p-типа, а затем подключаете батарею, создавая цепь. Что случится?

В этом случае отрицательный вывод подключен к кремнию n-типа, а положительный вывод подключен к кремнию p-типа. А между двумя кусками кремния — нейтральная зона? Что ж, он начинает сжиматься, и начинает течь электрический ток! Это состояние диода с прямым смещением, о котором мы говорили в начале.

Правильное подключение батареи к кремнию n-типа и p-типа позволяет току течь через переход.(Источник изображения)

Теперь предположим, что вы подключаете батарею наоборот: отрицательная клемма подключена к кремнию p-типа, а положительная клемма — к кремнию n-типа. Здесь происходит то, что нейтральная зона между двумя кусками кремния становится шире, и ток вообще не течет. Это состояние с обратным смещением, которое может принять диод.

Подключите аккумулятор в непреднамеренном направлении, и ваш диод остановит ток от протекания между n-типом и p-типом.(Источник изображения)

Прямое напряжение и пробои

Когда вы работаете с диодами, вы поймете, что для того, чтобы один пропускал ток, требуется очень определенное количество положительного напряжения. Напряжение, необходимое для включения диода, называется прямым напряжением (VF). Вы также можете увидеть, что это называется напряжением включения или напряжением включения.

Что определяет это прямое напряжение? Полупроводник , материал и типа . Вот как он распадается:

  • Кремниевые диоды.Для использования кремниевого диода потребуется прямое напряжение от 0,6 до 1 В.
  • Германиевые диоды. Использование германиевого диода потребует более низкого прямого напряжения около 0,3 В.
  • Другие диоды. Специализированные диоды, такие как светодиоды, потребуют более высокого прямого напряжения, тогда как диоды Шоттки (см. Ниже) потребуют более низкого прямого напряжения. Лучше всего свериться с таблицей данных для вашего конкретного диода, чтобы определить его номинальное прямое напряжение.

Я знаю, что мы все это время говорили о диодах, позволяющих току течь только в одном направлении, но это правило можно нарушить.Если вы приложите огромное отрицательное напряжение к диоду, вы действительно сможете изменить направление его тока! Определенная величина напряжения, которая вызывает этот обратный поток, называется напряжением пробоя . Для обычных диодов напряжение пробоя находится в пределах от -50 до -100 В. Некоторые специализированные диоды даже предназначены для работы при этом отрицательном напряжении пробоя, о котором мы поговорим позже.

Семейство диодов — наконец вместе

Существует множество диодов, каждый из которых имеет свои собственные особенности.И хотя у каждого из них есть общая основа ограничения потока тока, вы можете использовать эту общую основу для создания множества различных применений. Давайте посмотрим на каждого члена семейства диодов!

Стандартные диоды

Ваш средний диод. Стандартные диоды имеют умеренные требования к напряжению и низкий максимальный ток.

Стандартный диод для повседневного использования, доступный в компании Digi-Key, обратите внимание на серебряную полоску, которая отмечает катодный конец. (Источник изображения)

Выпрямительные диоды

Это более мощные собратья стандартных диодов и имеют более высокий максимальный ток и прямое напряжение.В основном они используются в источниках питания.

Более мощные братья и сестры стандартного диода, разница состоит в большем номинальном токе и прямом напряжении.

Диоды Шоттки

Это необычный родственник семейства диодов. Диод Шоттки пригодится, когда вам нужно ограничить величину потери напряжения в вашей цепи. Вы можете идентифицировать диод Шоттки на схеме, ища типичный символ диода с добавлением двух новых изгибов (S-образной формы) на катодном выводе.

Найдите изгибы на катодном конце диода, чтобы быстро определить, что это изгибы Шоттки.

Стабилитроны

Стабилитроны — это черная овца в семействе диодов. Эти парни используются для того, чтобы посылать электрический ток в обратном направлении! Они делают это, используя напряжение пробоя, которое мы обсуждали выше, также называемое пробоем Зенера. Воспользовавшись этой пробивной способностью, стабилитроны отлично подходят для создания стабильного опорного напряжения в определенной точке цепи.

Стабилитрон разительно отличается от остальных диодов семейства и может передавать ток от катода к аноду. (Источник изображения)

Фотодиоды

Фотодиоды — это непокорные тинейджеры семейства диодных. Вместо того, чтобы просто пропускать ток через цепь, фотодиоды улавливают энергию источника света и превращают ее в электрический ток. Вы найдете их для использования в солнечных панелях, а также в оптических коммуникациях.

Фотодиоды поглощают все это, улавливая энергию света и превращая ее в электрический ток.(Источник изображения)

Светодиоды (LED)

Яркие звезды семейства диодов. Как и стандартные диоды, светодиоды позволяют току течь только в одном направлении, но с изгибом! Когда подается правильное прямое напряжение, эти светодиоды загораются яркими цветами. Но вот загвоздка: светодиоды определенного цвета требуют разного прямого напряжения. Например, для синего светодиода требуется прямое напряжение 3,3 В, а для красного светодиода требуется только 2,2 В.

Что делает эти светодиоды настолько популярными?

  • КПД .Светодиоды излучают свет с помощью электроники, не выделяя тонны тепла, как традиционные лампы накаливания. Это позволяет им экономить массу энергии.
  • Контроль. Светодиодами также очень легко управлять в электронной схеме. Если перед ними установлен резистор, они обязательно будут работать!
  • Недорого. Светодиоды также очень недорогие и долговечные. Вот почему они так часто используются в светофорах, дисплеях и инфракрасных сигналах.

Светодиоды бывают разных форм и цветов, каждый из которых требует разного прямого напряжения для включения! (Источник изображения)

Наиболее распространенное применение диодов

Поскольку диоды бывают разных форм, размеров и конфигураций, их использование в наших электронных схемах столь же богато! Вот лишь несколько примеров использования диодов:

Преобразование переменного тока в постоянный

Процесс преобразования переменного тока (AC) в постоянный ток (DC) может выполняться только диодами! Этот процесс выпрямления (преобразования) тока позволяет вам подключить всю вашу повседневную электронику постоянного тока к розетке переменного тока в вашем доме.Есть два типа приложений преобразования, в которых играет свою роль диод:

  • Полуволновое выпрямление. Для этого преобразования требуется только один диод. Если вы отправляете сигнал переменного тока в цепь, то ваш единственный диод отсекает отрицательную часть сигнала, оставляя только положительный вход в виде волны постоянного тока.

    Одиночный диод в цепи однополупериодного выпрямителя, ограничивающий отрицательный полюс сигнала переменного тока. (Источник изображения)

  • Полноволновое мостовое выпрямление .В этом процессе преобразования используются четыре диода. И вместо того, чтобы просто отсекать отрицательную часть сигнала переменного тока, такую ​​как полуволновой выпрямитель, этот процесс фактически преобразует все отрицательные волны в сигнале переменного тока в положительные волны для сигнала готовности постоянного тока.

    Двухполупериодный мостовой выпрямитель делает еще один шаг вперед, преобразуя весь положительный и отрицательный сигнал переменного тока в постоянный. (Источник изображения)

Управляющие скачки напряжения

Вы также найдете диоды, которые используются в приложениях, где могут произойти неожиданные скачки напряжения.Диоды в этих приложениях могут ограничить любое повреждение, которое может произойти с устройством, поглощая любое избыточное напряжение, которое попадает в диапазон напряжения пробоя диода.

Защита вашего тока

Наконец, вы также найдете диоды, которые используются для защиты чувствительных цепей. Если вы хоть раз разбили батарею неправильно и ничего не взорвалось, то можете поблагодарить за это свой дружелюбный диод. Размещение диода последовательно с положительной стороной источника питания гарантирует, что ток течет только в правильном направлении.

Пора освободиться от потока

Вот и все, контрольный диод и все его сумасшедшие члены семьи! У диодов есть масса применений, от питания этих ярких светодиодных ламп до преобразования переменного тока в постоянный. Но почему, несмотря на все эти удивительные применения, диод не получил такой же огласки, как транзистор или интегральная схема? Мы думаем, что дело в том, что на кухне слишком много поваров. Первый диод был открыт почти 150 лет назад, и с тех пор сотни инженеров и ученых приложили свои усилия, чтобы улучшить это открытие.Несмотря на долгую историю существования многих людей, диод до сих пор считается четвертым по значимости изобретением после колеса.

Знаете ли вы, что Autodesk EAGLE включает в себя массу бесплатных библиотек диодов, которые вы можете начать использовать уже сегодня? Пропустите рутинную работу по созданию деталей, попробуйте Autodesk EAGLE бесплатно сегодня!

Подключение светодиодов

Полярность светодиода

Светодиоды — это диоды, которые представляют собой электронные устройства, пропускающие ток только в одном направлении.Это означает, что светодиоды (и другие диоды) имеют положительную (+) и отрицательную (-) стороны. Для работы светодиода его необходимо подключить к источнику напряжения правильной стороной. Сторона подачи напряжения диода является положительной (+) стороной, она называется анодом . Отрицательная сторона называется катодом .

Поскольку диоды изготовлены из полупроводникового материала, они имеют очень определенное напряжение, при котором они будут включаться. Если напряжение питания, которое вы используете, больше, чем напряжение включения, вам понадобится резистор между одним из выводов светодиода и подключением к GND или к напряжению питания.

Светодиод резистор

Чтобы убедиться, что светодиод не повреждается слишком большим током, соединение между ним и источником напряжения требует резистора. Величина необходимого сопротивления зависит от того, какой ток будет использовать светодиод, чтобы он был достаточно ярким, чтобы видеть, но не настолько, чтобы он перегорел. Обычно это около 20 мА для большинства одноцветных светодиодов. Чтобы выбрать правильное значение сопротивления светодиода, вам также необходимо знать, какое у него напряжение включения (Vf).Красный светодиод использует наименьшее количество напряжения для включения, около 1,8 В, в то время как некоторые синие светодиоды требуют более 3,0 В.

Чтобы решить, какое сопротивление вам нужно, вам нужно использовать закон Ома для тока через резистор. Этот ток равен той же величине, которая течет к светодиоду, но напряжение на резисторе другое, потому что светодиод имеет напряжение включения, которое вы вычитаете из напряжения питания:

Напряжение резистора = напряжение питания - напряжение включения светодиода (Vf)

Для расчета сопротивления, необходимого при токе 20 мА для красного светодиода с Vf, равным 2.0 в:

R = (3,3 В - 2,0 В) / 0,02 А = 65 Ом

Вот небольшая таблица с несколькими вариантами резисторов для красных светодиодов с разными значениями Vf:

Поставка Vf R
3.3 v 1,8 в 75 Ом
3.3 в 2.0 v 65 Ом
3.3 в 2.2 v 55 Ом

Все о светодиодах

Как маркировать диоды?

Дуэйн Бенсон, главный технолог компании Screaming Circuits, занимающейся сборкой прототипов печатных плат, обсуждает вопрос: «Как следует маркировать диоды?»

Ток течет через диод от анода к катоду — он будет пропускать ток только тогда, когда потенциал на аноде больше, чем потенциал на катоде.В основном это так, но не всегда.

Для обычного барьерного диода или выпрямителя это довольно безопасный вариант. Однако с стабилитроном или TVS это не так. Вот почему маркировка диода на печатной плате знаком плюс (+) не является хорошей практикой.

Взгляните на схематический клип на изображении ниже.

После того, как вы поместите эту схему на печатную плату, вы можете законно разместить знак плюса на анодах D3 и D4, а другой — на их катодах.В следующем схематическом клипе вы можете правильно разместить как знак плюс, так и знак минус на аноде D9.

Но для производителей прототипов печатных плат, таких как Screaming Circuits, мы не знаем, что вы имели в виду, и у нас нет схемы. Если вы используете практику маркировки диодов знаком (+) на аноде, у производителей не будет больше информации, чем если бы вы вообще не маркировали его. То же самое и со знаком минус (-). Это действительно не дает никакой информации.

Так как маркировать диоды? Лучше всего поставить символ диода рядом с посадочным местом.на печатной плате, как показано на рисунке ниже. Вы также можете использовать «K» для обозначения катода или «A» для обозначения анода. «K» используется потому, что «C» можно ошибочно принять за «конденсатор».

D5, как показано на рисунке ниже, будет предпочтительным методом. D7 тоже подойдет. Если у вас недостаточно места на плате из-за ограничений расстояния, вы можете поместить ту же информацию на сборочный чертеж.

Неопределенность — враг производителей во всем мире.

Диоды — обзор | Темы ScienceDirect

8.4.2 Диоды

Диод представляет собой двухслойный полупроводниковый прибор с двумя выводами. Когда полупроводниковые материалы n-типа и p-типа соединяются вместе, это образует PN-переход, который называется диодом. Полупроводниковый диод работает, позволяя току течь через него в одном направлении, но не в другом. Основная структура и обозначение схемы полупроводникового диода показаны на рисунке 8.34. Две клеммы называются анодом (A) и катодом (K).

Рисунок 8.34. Полупроводниковый диод

Обычный ток течет через диод от анода к катоду (электроны текут от катода к аноду). Носителями тока в полупроводниках p-типа являются дырки, а в полупроводниках n-типа — электроны. Нормальная диффузия на стыке двух материалов вызовет дрейф некоторых дырок в материал n-типа, а часть электронов — в материал p-типа. Это создает небольшой заряд на стыке, который отталкивает любую дальнейшую диффузию дырок и электронов.Заряженная область на стыке называется областью обеднения или барьерной областью. Работа диода рассматривается, когда диод смещен в прямом или обратном направлении, как показано на рисунке 8.35. Здесь прикладывается напряжение (В) и может быть измерен ток (I).

Рисунок 8.35. Работа полупроводникового диода

Типичные области применения полупроводникового диода включают выпрямление сигналов переменного тока в источниках питания, схемы пиковых детекторов, ограничение уровня сигнала (для предотвращения превышения уровня напряжения сигнала над безопасным уровнем, называемого защитой входных цепей), телекоммуникации и индуктивные цепи схемы захвата обратной ЭДС (для снятия больших напряжений, создаваемых быстро меняющимся током в катушке индуктивности).

Когда диод смещен в прямом направлении, это уменьшает область обеднения. Если диод достаточно смещен (на достаточно высокое значение V), то начинает течь ток (I). Однако, если диод смещен в обратном направлении, это приводит к увеличению области обеднения и предотвращает протекание тока.

Идеальный диод проводит только тогда, когда диод смещен в прямом направлении, и тогда падение напряжения на диоде (Vd) равно нулю. Когда идеальный диод смещен в обратном направлении, ток не течет.

В реальном диоде, когда диод смещен в прямом направлении, на диоде имеется конечное падение напряжения (Vd): примерно 0,6 В для кремниевого диода и примерно 0,4 В для германиевого диода. Если приложенное напряжение ниже этого значения, ток не будет протекать. Когда реальный диод смещен в обратном направлении, будет небольшой, но конечный ток утечки. Вольт-амперная характеристика кремниевого диода показана на рисунке 8.36.

Рисунок 8.36. Характеристики полупроводникового диода (шкалы с прямым смещением и обратным смещением не равны)

При прямом смещении уравнение диода определяется следующим образом:

I = Is⋅ (ур.v / KT-1)

где I — ток, протекающий в диоде, Is — ток насыщения или утечки (обычно порядка 10 –14 А), V — напряжение на диоде (т. е. V d ), q — заряд электрона, k — постоянная Больцмана, а T — абсолютная температура (в градусах Кельвина). Для схемы, работающей при температуре около 20 ° C, k.T / q обычно принимается равным 25 м В.

Варианты полупроводникового диода, обычно встречающиеся в электронных схемах, включают стабилитрон, светоизлучающий диод (LED) и фотодиод.

Если обратное напряжение смещения превышает максимальное значение напряжения пробоя, диод будет проводить ток, и чрезмерный ток может вывести устройство из строя. Это называется лавинным срывом. Также может иметь место вторая форма пробоя, туннельный пробой (или пробой Зенера).

Стабилитрон имеет управляемое обратное напряжение пробоя. Туннелирование или пробой стабилитрона происходит при превышении управляющего напряжения. Символ стабилитрона показан на рисунке 8.37. Стабилитрон используется в таких приложениях, как источники питания и цепи опорного напряжения.

Рисунок 8.37. Обозначение стабилитрона

Светодиод — это диод, который заставляет устройство излучать свет при протекании через него тока (с прямым смещением). Доступные цвета: красный, зеленый, оранжевый, синий и белый. Символ светодиода показан на Рисунке 8.38.

Рисунок 8.38. Символ светодиода

Типичное применение светодиода показано на Рисунке 8.39. Здесь светодиод подключен к источнику питания схемы и используется для индикации наличия питания в схеме. Напряжение питания +5 В постоянного тока.Прямое падение напряжения на светодиоде составляет 2 В (фактическое значение зависит от конкретного светодиода), а прямой ток для стандартных светодиодов составляет 20 мА (фактическое значение зависит от конкретного светодиода). Чтобы подключить светодиод к источнику +5 В, ток, протекающий через диод, должен быть ограничен резистором подходящего номинала.

Рисунок 8.39. Работа светодиода

Фотодиод можно использовать для измерения интенсивности света, поскольку он производит ток, зависящий от количества света, падающего на pn переход.

Выясняем, где находятся плюсы и минусы на солнечных батареях
