Узо до или после автомата. Где ставить узо перед автоматом или после

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта. Вопрос заключается в правильной последовательности подключения УЗО и автоматического выключателя. Одни читатели убеждены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, указывая схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем.

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом — стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Для тех, кто думает, что нельзя так подключать, правилами ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него. Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат — УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

Понравилась статья — сохрани на стену!

electricvdome.ru

порядок установки, нормы и правила по ПУЭ

Содержание статьи:

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

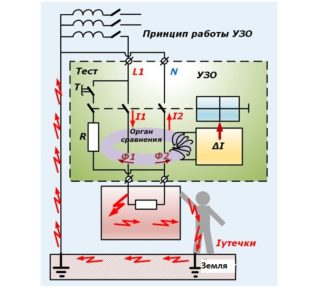

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

strojdvor.ru

Зачем ставят узо дома и нужны ли его функции вообще

Для того чтобы защитить электрическую сеть дома или квартиры, применяются автоматические выключатели или плавкие предохранители. Эти элементы позволяют избежать возгорания, во время короткого замыкания, но совершенно не способны защитить от удара электрическим током. Изделие для защитного отключения электричества, принцип работы которого направлен на предотвращение утечки тока на корпус устройства, позволяет мгновенно обесточить всю домашнюю сеть, если фазный ток оказался за пределами «разрешённого» участка проводника.

Применение УЗО позволяет защитить не только домашнюю электросеть, но и мощные трёхфазные установки на производстве. Для чего устанавливать такие электротехнические изделия и как это делать правильно, будет подробно рассказано далее.

Для чего нужно УЗО в квартире

В старых многоквартирных домах, нередко в электропроводке отсутствует третий защитный проводник, в котором должно находиться заземление. При такой схеме электромонтажа, мощные приборы, «масса» которых соединяется с заземляющим выводом розетки, не оказываются защищены, и если произойдёт утечка фазного тока на корпус, то прибор может представлять серьёзную угрозу для жизни и здоровья.

Если установить УЗО в квартире, не оснащённой заземляющим проводником, то при утечке электричества, домашняя электропроводка не будет автоматически отсоединена от общей сети.

Как правило, воздействие тока, при прикосновении человека к корпусу прибора, в этом случае будет составлять ничтожно малое время, поэтому негативное проявление опасного напряжения, практически не наблюдается.

Если квартира подключена к общему заземлению, то произойдёт автоматическое отключение электричества в момент, когда произойдёт «пробой» на корпус.

Для чего нужно УЗО в квартире, теперь понятно, но для чего использовать данное устройство для частного домовладения?

УЗО в частном доме

Многие частные застройщики не понимают, для чего нужно УЗО в доме, ведь такой объект можно без труда оборудовать качественным заземлением, которое обеспечит «утилизацию» опасного напряжения с корпуса любого электроприбора. Так для чего же нужно устройство защитного отключения в частном доме?

Подключение качественного заземляющего проводника, позволяет предохранить человека от тяжёлых электротравм при прикосновении к корпусу, на который произошла утечка, но в этом случае отключение тока не происходит, а между «землёй» и фазой, в самом устройстве, может образоваться электрическая дуга, которая часто является причиной возникновения пожара.

Чтобы обезопасить внутренние проводники от такого эффекта, необходимо все приборы, оснащённые заземляющим проводом отключать из розетки после использования из, либо нужно ставить УЗО в цепь электрического прибора. Далее пойдёт речь о том для чего устанавливать защитное устройство в ванной комнате.

УЗО в ванной комнате

В ванной комнате также следует установить прибор для защиты от поражения электрическим током. Даже если ванная комната находится в квартире или доме, не оснащённом заземлением, прибор всё равно отключит подачу электричества в момент утечки. Так для чего же нужно устанавливать защитное устройство в ванной?

Чтобы максимально повысить эффективность такого предохранительного механизма, следует выбрать модель, чувствительность которого составляет не более 30 мА. Если в ванной комнате не подключаются мощные приборы, то идеальным вариантом для помещения с повышенной влажностью, будет установка защитного изделия с током утечки 10 мА.

Такие устройства будут стоить значительно дороже, но их применение позволит максимально обезопасить людей от воздействия электричества. Для чего нужно УЗО для ванной комнаты несложно понять, но для чего устанавливать защиту на осветительные приборы?

УЗО для освещения

УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.

Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства.

Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения.

Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта.

В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства?

Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении. Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.

evosnab.ru

УЗО защиты человека от токов утечки

class=»eliadunit»>



От автора

Здравствуй Уважаемый читатель сайта Elesant.ru. Сегодня поговорим про УЗО защиты человека от токов утечки (устройство защитного отключения). Устанавливается УЗО защиты в электрические сети для защиты человека от токов утечки и предотвращения возгораний.

Назначение

УЗО это электротехническое устройство специально сконструированное для отключения питания электрических приборов при токах утечки. Возникают токи утечки при незначительных нарушениях изоляции токоведущих фазных проводников. При нарушении изоляции ток начинает «утекать» по металлическим корпусам электроприборов или токопроводящим конструкциям квартиры или дома. Ток утечки также называют дифференциальным током.

Так как ток утечки невелик по величине, автоматы защиты, установленные в электросети на него не срабатывают и не отключают электропитание. Автоматы защиты отключают электрическую сеть при коротком замыкании в сети (касание фазного и нулевого провода или двух фазных проводов) или перегрузки. На малые токи утечки автоматы защиты не реагируют.

Ток утечки это опасная неисправность электросети для человека. Например, если прикоснуться к проводнику, по которому течет ток 0,3 миллиампера вы почувствуете муравьиный укус, при токе 15 миллиампер от проводника будет трудно оторваться, но это еще безопасно. Это нельзя сказать о токе в 40 миллиампер. При «прикосновении» к такому току утечки вам гарантированы судороги тела и диафрагмы, что, несомненно, очень опасно для жизни. Именно для защиты человека от токов утечки предназначены УЗО. Такие устройство должны иметь ток отсечки не более 30 мА.

Для защиты помещения от возгорания, пожара ставится общее УЗО защиты человека от токов утечки, с током отсечки 100 мА или 300 мА.

Нормативы для установки

По Российским нормативам для жилых помещений устанавливается УЗО с током отключения не более 30 мА. Время срабатывания УЗО, то есть время от появления токов утечки до отключения электрицепи, должно быть в диапазоне 0,1-0,3 секунды этого времени отключения достаточно, чтобы защитить человека от гибели. Но не надо думать, что при установленном УЗО вы совсем не почувствуете удар тока. Удар тока будет, но устройство должно вовремя ток отключить и спасти вам жизнь.

Отмечу, что такие же нормативы действуют и в Европе. В америке,по их стандарту National Elektrical Code, УЗО устанавливаемы в жилых помещениях должны иметь ток срабатывания 5 мА

Примечание: Исправность устройства нужно проверять до установки УЗО, после установки УЗО и каждые пол года используя для этого кнопку «Тест» на корпусе. Если при нажатии на кнопку «Тест» УЗО сработает, тоесть отключит сеть, значит оно полностью исправно. Если не сработает его нужно заменить.

Где нужна установка УЗО в электрике квартиры и дома

Согласно нашим нормативным документам УЗО является дополнительным устройством защиты. (ПУЭ изд.7,п.1.7.50;п.1.7.156).

Дополнительное это не значит необязательное.

Установка УЗО осуществляется во всех группах электрической цепи, в которых установлены штепсельные розетки. Номинальный ток отключения устройства должен быть не более 30 миллиампер. Как минимум одно общее Устройство Защитного Отключения на всю квартиру(дом) нужно установить обязательно.

class=»eliadunit»>

Если у вас электрическая сеть, где много групп электропитания, установка УЗО на каждую группу вместе с общим УЗО, только улучшит безопасность жилого помещения. Допускается установка одного УЗО на несколько отдельных групп электропитания при условии установки отдельных автоматов защиты на каждую группу.

В сырых зонах квартиры или дома где установлены розетки (ванных, кухнях), а также в отдельных электрических линиях питающих бытовые приборы работающее напрямую с водой (стиральная машина, посудомойка) нужно устанавливать УЗО с током отсечки 10 мА.

Не следует устанавливать УЗО в электросетях питающих бытовые приборы напрямую, например кондиционеры. В таких приборах установлена внутренняя система защиты. Устройство для таких приборов, скорее всего, будет ложно срабатывать.

Установка УЗО в 4-х проводных трехфазных электрических сетях (схема TN-C). О системах заземления читайте отдельную статью: Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

• Номинальный ток нагрузки (в амперах)
• Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер. Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

• Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
• Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
• Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
• Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

• Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
• В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Установка УЗО

• Устанавливается устройство после автоматов защиты от сверхтоков.
• Рекомендовано такая установка устройства при которой отключаются одновременно фазный и нулевой рабочий проводники. При этом установка автомата защиты от сверхтоков на нулевом проводе не обязательно.
• На наглядных схемах ниже показаны правильные и неправильные подключения устройства в квартире и доме.
• На верхней схеме устройство установлено сразу после электросчетчика, без автомата защиты. Это недопустимо (ПУЭ 7.1.76).

Нельзя устанавливать защиты человека от токов утечки в групповых цепях, где нет защиты от сверх токов. Со стороны источника, перед ним нужно установить автомат защиты от сверх токов (ПУЭ).

Нормативные документы

В этих нормативных документах вы найдете информацию про УЗО защиты человека от токов утечки.

• ПУЭ (Правила Устройства Электроустановок) изд.7
• СП 31-110-2003, Проектирование и монтаж электроустановок
• ГОСТ Р 50571.8-94, ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ ,Часть 4
• ГОСТ Р 50571.11-96, Электроустановки зданий, Часть 7, Требования к специальным электроустановкам.

Другие статьи раздела





class=»eliadunit»>

elesant.ru

Как правильно установить УЗО — до или после автомата

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время.  Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО — до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО — до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.



Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО — групповой автомат — кабель до розетки — сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.



Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.



2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.



Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат — УЗО — кабель — розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.



Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света — 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат — УЗО — кабель — розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять — до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет «фаза» перемычкой на УЗО, «ноль» подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам — «фазу» к автомату, а «ноль» к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.



Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе — «Мои работы». Спасибо!

sam-sebe-electric.ru

Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

• сколько УЗО следует установить;
• где они должны находиться в схеме;
• как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

• из пакета отверток;
• пассатижей;
• бокорезов;
• тестера;
• торцевых ключей;
• кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

• трехфазные вводные автоматические выключатели — 3 шт.;
• трехфазное устройство защитного отключения — 1 шт.;
• однофазные УЗО — 2 шт.;
• однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

sovet-ingenera.com

Применение УЗО | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

• защита людей от поражения электрическим током
• предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗО я Вам приведу пример с СВЧ-печью.



Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:



Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru
