Прожектор для улицы с датчиком движения

Категория: Уличное освещение

В последние годы энергосбережение вышло на новый уровень. Люди ищут способы, как сэкономить деньги, а это возможно при уменьшении трат на коммунальные услуги. В первую очередь это касается энергопотребления различных приборов, в том числе освещения. Поэтому, многие стали использовать энергосберегающие лампочки. А в местах, где освещение нужно только время от времени, стало модным использовать led прожектор с датчиком движения, в частности для освещения улиц и придомовых участков.

Такие осветительные приборы ничем не отличаются от своих аналогов, но только без датчиков: такое же яркое освещение, зависящее от конструкции устройства. Главное отличие – наличие датчика движения, который замыкает цепь электропитания, когда обнаруживает движение. Лампа горит ровно столько, на какое время установлен таймер в датчике.

Виды приборов освещения

Перед покупкой и установкой сразу стоит определиться, какого типа датчик требуется. Они могут быть:

• встроенные в сам корпус светильника;
• закрепленные в сам прожектор, но в отдельном корпусе;
• в корпусе, который можно монтировать в любом месте.

Определившись с датчиком, подбираете диодный источник освещения. Они могут быть как с креплением на стены или столбы, которые у вас уже установлены, так и быть самостоятельной единицей в сборе.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

1. Выкопать яму, хорошенько ее утрамбовать.
2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Внимание! Все работы нужно проводить только при полном отсутствии электричества. Поэтому заранее выключите электроэнергию в щитке.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП. Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов

 можно обойтись и двухжильным ввиду их малой мощности.

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

Чаще всего, темный провод (синий, черный) означают ноль (нейтраль — N), оттенки красного или коричневого – фазу. Желто-зеленый провод по стандартам относится к заземлению.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

• DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
• Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
• Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Двойной фонарь с датчиком освещения/движения и зарядом от солнечных батарей

Если коротко то айс! Ниже подробное описание с небольшой переделкой (под свои нужды)

Весной на одном из ресурсов с обзорами был выигран приз (фиксированная сумма на покупку), несколько месяцев выбирал чего-бы заказать (муки выбора, на что-бы потратить деньги с пользой:) -одним из выбранных товаров стал этот фонарь для уличного освещения.

Приспособить решил его на дачу, для внешнего и внутреннего освещения небольшого (но очень важного кстати !:) «домика». В предыдущем обзоре я его «благоустраивал» и отделывал изнутри — проверял в деле электронную рулетку. Теперь решил продолжить эту «традицию» и добавить некоторые удобства использования, тем более что жена оказалась «ЗА» двумя руками —

«ей очень нравятся мои обзоры» (вернее практические результаты получаемые в ПРОЦЕССЕ создания обзоров 😉

Еще ДО заказа прикинул, что фонарь состоит по сути из двух разнесенных блоков освещения и их можно будет задействовать независимо друг от друга- то что мне и требовалось для моей задумки.

Привез заказ курьер, доставка получилась довольно быстрая (выбирал товары дольше), но упаковка по типу «xiaomi» — так я последнее время «обзываю» подобные: простая дешевая картонная коробка из «экологически чистых отходов» 😉

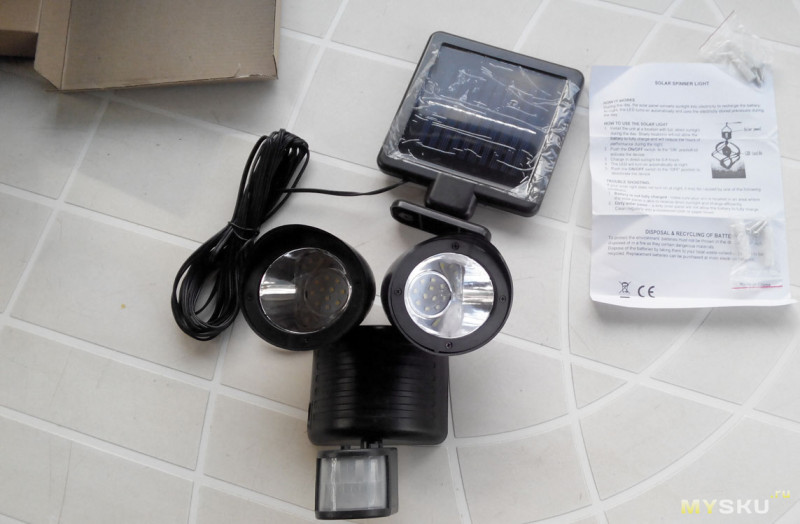

Внутри находился блок фонарей с датчиком, солнечная батарея, крепеж и инструкция

Инструкция конечно громко сказано, картинку я вообще не смог разобрать «что бы это значило», поэтому полез на сайт рассматривать, там все подробнее описано и нарисовано.

Описание с сайта (подправленное):

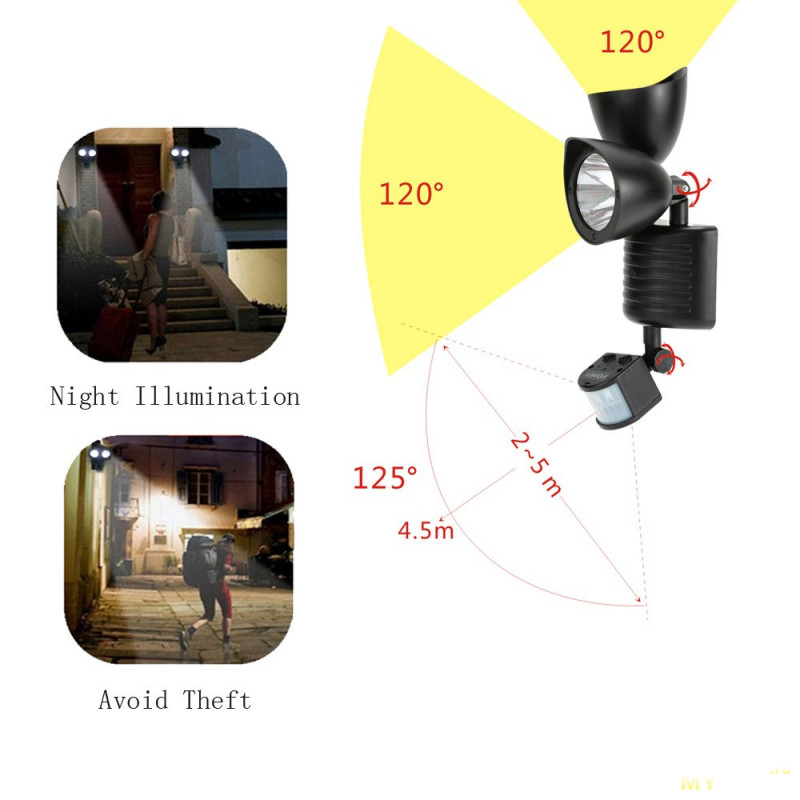

Автоматически заряжаемый в дневное время от солнца, включающийся ночью при приближении людей. Регулируемый датчик и два фонаря позволяют настроить наиболее удобные для Вас параметры освещения. Настройка чувствительности и длительности свечения предполагают комфортное использование как для освещения, так и в качестве сигнализации.

поворотный детектор имеет широкий диапазон обнаружения

Светодиоды: 2 * 11
цвет свечения: белый
световой поток: 450 LM
регулятор D: чувствительность освещенности
регулятор T: продолжительность свечения 15s-3 мин

батарея: 3.7V 1200mAH 18650
время зарядки: 2 дня (зависит от интенсивности света)
время свечения: 6-8 ч (постоянное свечение)
панель солнечных батарей: 6V 1.2W
защита: IP44
материал: ABS

Устройство состоит из нескольких частей:
два фонаря и датчик соединенные в единую (разборную) конструкцию

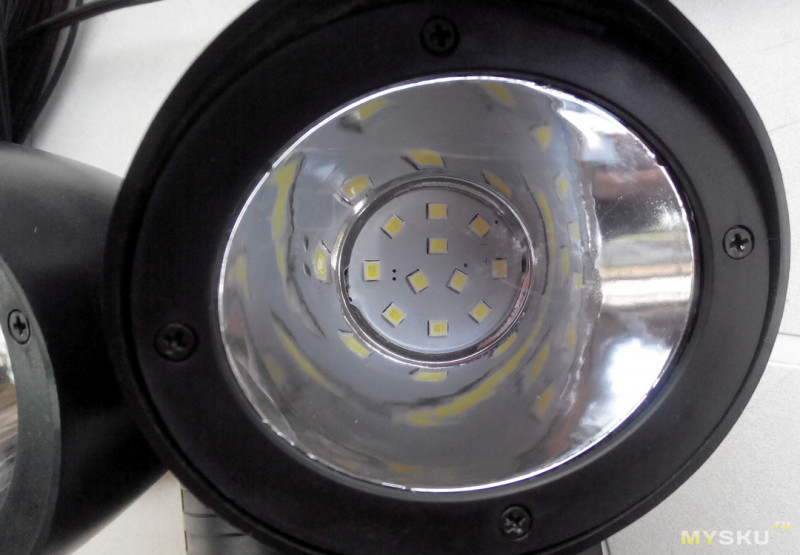

Каждый фонарь имеет по 11 реально ярких светодиодов

Сзади имеется монтажные отверстия с разметкой и включатель питания. Не понравилось, что крепить предполагается производителем только в одном положении, далее объясню почему я считаю это недостатком
Кнопка тоже установлена в не самом «подходящем» месте — включить/выключить закрепленный на стене фонарь затруднительно

Сбоку разъем для подключения панели солнечной батареи. Надо сказать что фонарь полностью работоспособен и без соединения с батареей, она используется только для подзаряда аккумулятора.

Датчик освещенности и движения расположен в отдельном корпусе. Имеет регулировку чувствительности освещенности и времени свечения (после последнего срабатывания). При движении в зоне действия датчика свет горит постоянно.

Датчик (и фонари) имеют возможность вращения на шарнире по двум осям. Сквозь шарниры проходят провода питания и управление.

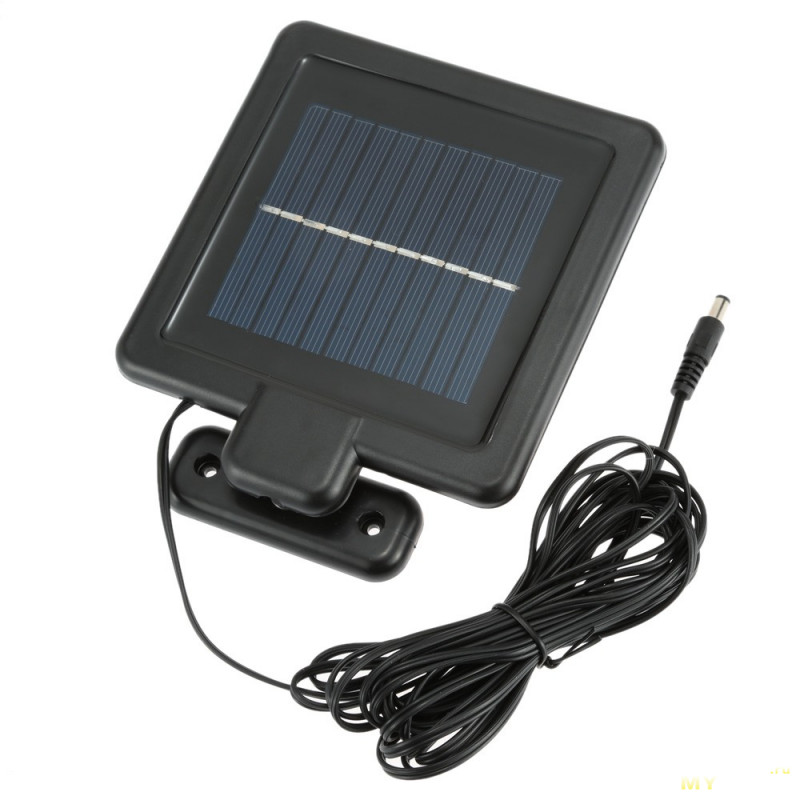

Отдельным блоком поставляется солнечная панель. Она тоже имеет подвижное крепление.

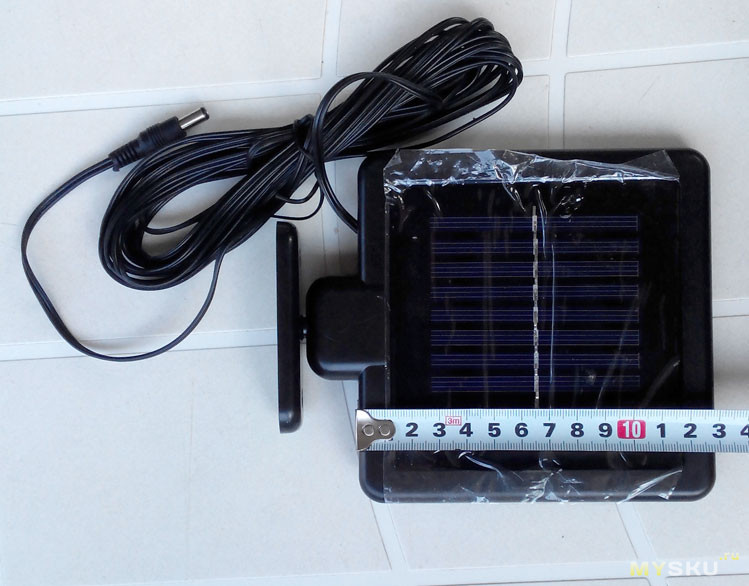

Размеры панели

Кабель питания имеет приличной длины провод, можно расположить панель на большом расстоянии от фонарей. У меня получилась длина 5 метров (при заявленных 3м)

При не слишком ярком солнце на выходе около 5 в.

Немного о начинке устройства (то что могло показаться любопытным)

Корпус выполнен из пластика с приличными зазорами и заявленных IP44 тут нет. Ну вернее по первому пункту я еще могу согласиться «Защита от проникновения твердых предметов размерами более 1мм», а вот второй пункт откровенная лажа — «от брызг под любым углом» нет никакой защиты по сути, щелей полно — сделано относительно «топорно». И это относится и как к основному корпусу, там и к отдельным элементам (фонари, датчик).

Датчик состоит из двух половинок соединенных парой саморезов.

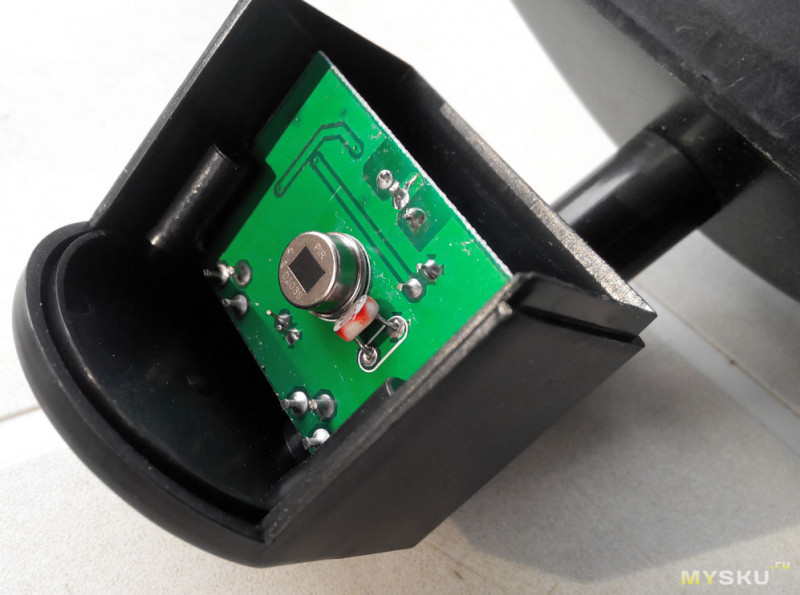

лицевая часть

обратная часть с мс без маркировки, в принципе ничего особенного… Пайка на самом деле вполне нормальная, но без последующей промывки.

Один из фонарей…

Ну и основной блок…
Что любопытно цветовая маркировка на разъеме аккумулятора как на японских автомобилях 😉 Черный цвет + а красный минус :))) На других иначе, короче «как попало»

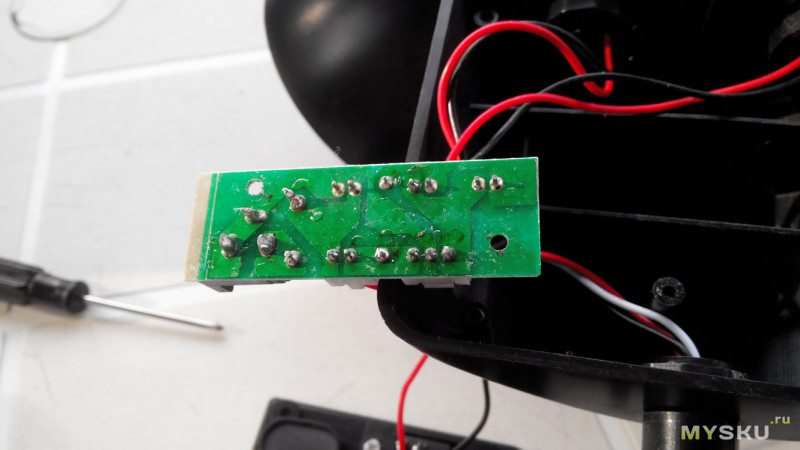

Обратная сторона соединительной платы :((

Батарею затестил сразу же — из заявленных 1200 в реальности почти 1100, нормуль!

Вроде неплохое решение, но для уличного освещения литий… что с ним будет после морозов большой вопрос… — одно радует доступность и цены

Небольшая доработка устройства.

Пытался настраивать датчик освещенности- не слишком заметил разницу, в принципе отрабатывать начинает в сумерках чуть рановато.
Регулировка датчика времени свечения работает реально неплохо — от 15 сек до нескольких минут (минуты не засекал, но очень долго светился фонарь).
Чувствительность датчика движения выше заявленной, у меня получился уверенный порог срабатывания более 6 метров.

В темноте освещение весьма яркое, с моей настройкой фонаря получается примерно на это же расстояние. Возможно освещало бы и дальше, но мешают низко опущенные ветки дерева. Свет холодный белый, неоднородный, с «фиолетовыми прожилками».

Покупкой доволен! Можно осветить (неплохо!) территорию, лишенную сетевого напряжения (да и не везде в целях безопасности его можно использовать). Светит в темноте реально ярко, внутри «домика» вообще светло как днем. Наверное возможно использовать (как и предлагает продавец) в качестве сигнализации светом, для отпугивания «непрошеных гостей» хотя что можно украсть с моего «домика»? 😉

Недостатки:

Изготовлено устройство относительно «дешево». По-сути нет никакой защиты от «внешних воздействий» или они очень условны. Не понравилось крепление (а вернее отсутствие возможности крепить боком). Инструкции можно сказать нет -могли бы описать хотя бы назначение настроек. Опасаюсь что использование литиевой батареи зимой может оказаться «недолгим» 🙁

Однако если «не цепляться» к описанным недостаткам, устройство вполне функциональное. Я далеко не фанат этого магазина, но вполне могу рекомендовать его к покупке -оно стоит потраченных средств!

Как настроить датчик освещенности

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

• На него должен падать солнечный свет, то есть он должен быть под открытым небом.
• Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
• Не желательно чтобы на него попадал свет фар.
• Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Датчик освещения LXP-02 и LXP-03. Монтаж

В статье рассмотрим вопросы монтажа и подключения датчика освещенности. Также приведены электрические схемы наиболее популярных моделей датчиков света.

Напоминаю, что это устройство широко применяется в сфере домашней автоматики для включения/выключения электрического освещения в зависимости от уровня освещенности на улице. Названия могут быть разные – датчик света, датчик освещенности, светоконтролирующим выключателем или фотореле, но суть одна.

Подробно о таком датчике я рассказал в первой части статьи – Устройство и функции датчика освещенности. Там подробно рассмотрено его устройство, работа и характеристики.

Поэтому – сразу перехожу к делу:

Подключение датчика освещенности

Приведу три варианта схемы подключения, все они идентичны, разница только в способе отображения.

1. Схема по аналогии с датчиком движения

Схема подключения датчика освещенности полностью совпадает со схемой подключения датчика движения. Отличается только “начинка” датчиков.

Схема подключения датчика движения и датчика освещения

Схема взята из статьи про датчик движения, ссылка выше.

2. Схема подключения датчика света из инструкции

Вот как схема подключения датчика света приведена в инструкции:

Датчик освещения LXP. Схема подключения из инструкции

3. Подключение на основе фото датчика

Для тех, кто любит, чтобы всё было “на пальцах”, привожу такую картинку:

Схема подключения датчика света на основе фотографии

Небольшое пояснение по схемам подключения:

• На коричневый провод приходит фаза.
• На синий провод подключается ноль.
• На красный провод подключается нагрузка (первый вывод светильника).
• Второй вывод светильника подключается к нулю (туда же, куда и синий провод датчика)

Стоит добавить, что датчики света могут быть подключены так же, как и обычные выключатели – последовательно и параллельно, если есть необходимость. Пример можно увидеть в статье про параллельное включение двух датчиков движения.

Итак, с подключением разобрались, теперь

Монтаж датчика освещения

Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.

У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.

Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.

Настройка и калибровка

При настройке датчика освещенности важно использовать черный пакетик, который идёт в комплекте с датчиком. Этот пакетик служит для имитации ночи.

Кулечек для настройки датчика освещения

Из органов настройки в датчике освещенности – только регулятор уровня освещения (LUX). Он устанавливает уровень, про котором срабатывает внутреннее реле датчика.

Подробнее настройка уровня описывается в описании принципиальной схемы, ниже.

Есть простейшие датчики освещения (например, LXP-01), в котором вообще нет никаких регулировок. Есть продвинутые, где ещё есть регулятор времени задержки включения/выключения.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Ну, а теперь самое интересное –

Схемы датчиков освещения

Несомненно, для быстрого и легкого ремонта датчика освещенности нужна его схема, по которой сразу станет понятно, что куда подключено и как работает. Ниже привожу парочку схем датчиков и рекомендации по ремонту. Будут вопросы по ремонту – задавайте в комментариях.

Схема срисована именно с той платы, которая показана по ссылке в начале статьи. Стоит отметить, что производитель постоянно работает над улучшением своего устройства (цена/качество), поэтому схема может меняться.

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Фазу и ноль можно “перепутать”, как в принципе можно (но не рекомендуется) выключать ноль, а не фазу в обычных выключателях. Страдает только безопасность и здравый смысл.

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Не факт, что в таких схемах ставят фоторезистор, может стоять и фотодиод, но принцип тот же.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение – схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

• Схема питания ограничивает напряжение в фазной цепи.
• Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
• вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
• Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Наибольшее число критических отзывов о работе автоматики, включающей освещение при появлении человека и отключающей в его отсутствие, высказано теми, кто не особенно задумывался о том, что такое настройка датчика движения или отнесся к этому небрежно. В принципе, процесс этот несложен, но требует некоторого упорства при достижении желаемого результата.

Параметры, подлежащие регулировке

Регулировка датчика движения для освещения не требует от пользователя прибора обладания специальными знаниями, весь процесс осуществляется методом проб и ошибок. Однако, чтобы не уподобляться героине басни «Мартышка и очки», стоит иметь общее представление о том, что вы собираетесь регулировать, и к каким последствиям это приводит.

Настройка сенсора движения осуществляется двумя методами:

1. Аппаратным, когда вы вносите изменения в параметры функционирования прибора.
2. Изменением позиции.

Аппаратная регулировка

На боковой или лицевой стороне корпуса прибора вы можете увидеть один, два или три регулировочных винта, имеющих прямой шлиц для отвертки. Они снабжены поясняющей надписью и мнемосимволом, показывающим направление изменения в большую или меньшую сторону.

Современные датчики движения позволяют изменять три параметра:

1. Чувствительность, обычно обозначаемая, как «Sens». От этого параметра зависит величина минимального воздействия, от которого срабатывает прибор, а также дальность обнаружения. Для тепловых датчиков – это температура, излучаемая телом человека, животного, двигателем автомобиля. Для микроволновых – масса (для датчиков объема) или сдвиг частоты, если прибор работает на обнаружении именно движущихся объектов. Настройка чувствительности – наиболее сложный и противоречивый процесс. Чем она выше, тем большее число ложных срабатываний будет происходить. Например, чрезмерная восприимчивость микроволновых датчиков в подъезде может привести к тому, что свет будет включаться и при перемещении жильцов по квартире. Чрезмерно загрублять приемный тракт не стоит, в этом случае датчик движения не будет работать совсем, играть роль мебели. Оптимальный вариант – сделать чувствительность такой, чтобы прибор обнаруживал человека с усредненными анатомическими параметрами на границе светового пятна фонаря или освещенной площадки.
2. Время включения, имеющее обозначение «Time». Например, светильник в подъезде должен гореть столько, сколько необходимо для преодоления одного или двух лестничных маршей. В противном случае свет успеет отключиться до того, как вы достигнете цели.
3. Освещенность, обозначаемая словом «Lux». Прибор не обязан знать время суток, поэтому он будет исправно включать свет даже в сияющий полдень. Чтобы предотвратить подобный казус, вы можете установить минимальный уровень естественной освещенности площадки, при достижении которого необходимо включить лампы.

О том, как настроить датчик движения аппаратными методами, обычно подробно пишется в его паспорте.

Позиционирование

Это не кажется очевидным, но правильное расположение чувствительного датчика в пространстве – залог успеха в его настройке. Крутить потенциометры стоит лишь только после того, как вы установите приборы на штатные места.

Существуют датчики движения, которые имеют разнесенные в пространстве передатчик и приемник. Это фотоэлектрические элементы, срабатывающие от прерывания луча, и узконаправленные микроволновые – ультразвуковые и излучатели СВЧ. Для них позиционирование – основной способ настройки, поскольку луч должен точно попасть в «мишень» – приемник сигнала. Хорошим подспорьем в этом станет лазерная указка.

Приемник чувствительного элемента имеет широкий угол обзора, в научной литературе именуемый «диаграммой направленности». Ее эпюра похожа на ромашку неправильной формы, состоящей из одного большого, широкого лепестка, а также нескольких десятков более узких и коротких. Сигнал может быть принят и боковым лепестком, для этого вам придется максимально повысить чувствительность прибора. Но основная масса информации пойдет через главный, направленный в другую сторону. В результате вы получите огромный процент ложных срабатываний, когда свет самопроизвольно включается от движения веток, пролетевшей птички и прочих несущественных факторов. Вот почему так важно отрегулировать положение датчика в пространстве. Все данные о его угле обзора можно прочитать в паспорте.

Если диаграмма направленности приемника прибора имеет форму полусферы, то оптимальным вариантом будет его размещение на потолке. При этом стоит учесть тип и светильника, и датчика. Светодиодный фонарь нагревается слабо, поэтому инфракрасный датчик можно разместить рядом с ним. Микроволновые приборы стоит заэкранировать от поверхности, на которую он устанавливается – положить под него металлическую пластину, которая не даст боковым лепесткам проникнуть через строительную конструкцию и воспринимать ложные сигналы.

Приборы, у которых ширина главного лепестка 40-60 градусов, обычно снабжаются шарнирами, которые облегчают их позиционирование. Академически правильно будет нарисовать масштабный чертеж, выбрать оптимальный вариант размещения с минимумом мертвых зон и предметов в поле зрения (ветки), которые могут вызвать ложную тревогу. На практике лучше воспользоваться ручным фонарем, луч света которого расходится примерно под тем же углом. Закрепите его там, где вы планируете установить чувствительный элемент. В результате быстро получите наглядную картину охвата пространства. Совмещение прожектора с датчиком движения позволит максимально упростить процесс позиционирования.

Настройка датчиков движения – процесс творческий. По его ходу вы можете и должны привлекать помощников. Не только активных, помогающих вам носить лестницу, инструменты, но и пассивных (это могут быть кошки, собаки, даже дети), играющих роль мишеней.

Фонари с датчиком движения: подключение уличного светильника

Загородный дом для разных людей представляет разную ценность. Некоторые в нем живут всё время, некоторые приезжают на лето, или просто в свободное время. Но, так или иначе, требования к загородному дому одни и те же – комфорт, уют, безопасность. Помогают этого достигать обычные дешевые сенсоры движения используемые сейчас повсюду.

 Загрузка …

Светодиодный прожектор LED-Tec 20W с датчиком движения

Еще одним предметом загородного интерьера становятся фонари. Они могут располагаться как вдоль тропинок или грядок, так и служить светильником на входе в дом или на участок. Популярностью такие светильники пользовались всегда в силу того, что иногда становится просто невозможно попасть, домой ища в потемках замочную скважину посреди ночи.

Борьба с этим происходила либо путем создания простых защелок, отпирание которых было делом примитивном и не требовало особо сноровки.

Однако с такими отпирающими механизмами как легко догадаться легко справлялись и преступники. Другой вариант был оставлять свет включенным всегда, чтобы по возвращению ночью он уже освещал дверь.

Проблему, тем не менее, это не только не решало, но и усугубляло. Подобные светильники то и дело норовили разбить, а постоянная трата электроэнергии приводила к существенному перерасходу средств на оплату электроэнергии и, в конечном счете, отказу от осветительного прибора.

Сегодня решение всех этих проблем есть и оно максимально дешевое. Подключение фонаря со встроенным зондом, реагирующим на перемещение, позволяет осуществлять экономную работу фонарей. Их подключение происходит только во время появления человека в зоне видимости прибора. Всё остальное время фонарь будет выключен.

Всё это является серьезным основанием для покупки системы таких фонарей. Однако это не все их плюсы.

Какие еще преимущества у фонарей с детектором движения?

Чтобы лучше понимать, нужен или не нужен человеку такой фонарь, и какова от него польза достаточно просто перечислить ряд его основных преимуществ:

• освещение только при наличии человека в области действия. Вместе с этим существенная экономия, когда его нет;
• уличный фонарь с детектором может не только является отпугивающим грабителей средством, но и быть полноценным участником охранной системы дома, подавая сигнал тревоги, в случае если к дому подходит посторонний;
• автоматизированная система освещения, позволяющая ночью спокойной передвигать по своему участку и наслаждаться видом;
• возможность установки таких светильников в любых местах;
• тонкое регулирование работы осветительных приборов, а также возможность их отдельного включения через выключатель, а не только через сенсор движения.

Принцип работы сенсора

Принцип работы сенсора

Детекторы что используются в домашних условиях, как правило, имеют инфракрасный принцип работы. Инфракрасный основан на отслеживании теплового излучения объектов и их перемещения в зоне видимости. Если возникает вопрос «Почему именно инфракрасный?», ответом станет знание двух основных причин:

1. ИК-сенсор значительно дешевле всех своих аналогов;
2. инфракрасный прибор абсолютно безопасен для человека в отличие от иных приборов.

Знание этих двух пунктов достаточно для понимания причины, по которой именно им часто начинены светильники. Даже не нужно понимать какие еще виды есть, чем они опасны, и какие у них характеристики. Прописная истина заключена именно в двух пунктах, и пока что технологии не смогли преодолеть их.

Быть может в будущем, появится новый аналог безопасный и дешевый, но пока его нет. Все остальные типы сенсоров носят более специфичный характер работы и чаще используются для охранных систем рабочих объектов и помещений.

В осветительном приборе с инфракрасным сенсором существует либо специальный объектив, либо линзы для фокусировки лучей теплового излучения на приемник. Такой инфракрасный прибор может находиться не только отдельно от осветительного прибора или располагаться в его корпусе, но и может быть встроен в саму лампу, находясь в ее цоколе или на ее корпусе.

Инфракрасный сенсор обладает помимо функций регулирования чувствительности, зоны работы сенсора и яркости освещения имеет еще одну деталь, делающую его лучшим выбором для работы в осветительных приборах. ИК-сенсор чувствителен к текущей освещенности и может быть настроен так, что срабатывания и включения освещения во время достаточной яркости естественного света происходить не будет.

Иными словами в дневное время лампы зажигаться не будут, даже если в зоне работы детектора пройдет человек. Работает такая настройка автоматически, не требуя специального включения или выключения. Всё что необходимо это изначально отрегулировать ее работу.

Рекомендуем купить

Основные характеристики аппарата

Первым и основным критерием выбора станет определение производителя. От него напрямую зависит качество и надежность аппарата. Так китайские производители, имея под собой большие производственные мощности и дешевый материал, выпускают свою продукцию достаточно низкого качества, но при этом по весьма бросовым ценам.

Людям не искушённым и не желающим тратить слишком много, китайские варианты подойдут больше всего, однако срок их службы оставляет желать лучшего.

Тем не менее, лучшим выбором станет продукция отечественных или европейских производителей. А также американские аналоги. Их сроки службы значительно выше, материалы, из которого изготовлены приборы, обладают высоким качеством и способны на большие нагрузки.

Вторым параметром становится яркость освещения. Она не является проблемой с точки зрения выбора. Широкий спектр моделей позволяет легко подобрать себе подходящую яркость, или приборы с регулируемым освещением.

Мощность прибора станет важной характеристикой для выбора уличного светильника. Так как затраты сил на уличную рабочую мощность могут значительно превышать домашнюю в силу того что домашнего освещения должно хватать лишь для приемлемого освещения в небольшом помещении, в то время как уличный должен работать на практически неограниченном пространстве. Границами для работы уличного светильника становится только желание самого потребителя.

Еще одним критерием является способ монтажа. Это могут быть навесные на стену светильники, встраиваемые, беспроводные, проводные, в виде столбов в земле или даже светящейся стеклянной плитки. Огромное разнообразие фантазия и желаний потребителей плодит огромное разнообразие моделей, из которых необходимо выбрать соответствующее собственным потребностям, как в качестве, так и в эффективности.

Ландшафтный светодиодный сенсорный светильник с датчиком движения TITAN LED 357346

Беспроводные и проводные можно даже вынести в отдельную категорию, так как в них присутствует дополнительные характеристики вроде количества потребляемой электроэнергии или емкости аккумуляторов и сроков бесперебойной работы.

Следующим важным критерием будет уже работа самого зонда перемещений. Характеристики его работы, ширина его зоны и угол охвата. Все его характеристики напрямую влияют на будущую работу уличного светильника и являются одним из важнейших критериев в выборе уличного светильника.

Ну и последним, но не по значению станет само предназначение прибора. Тот перечень функций, что он должен выполнять, требований к нему и исходя из этого характеристик. Будет это точечный светильник или широкоугольная лампа. Ответом на это будет выбор предназначения аппарата.

К примеру, садовые уличные фонари чаще всего принято делать небольшими освещающими тропинки между грядок и дорожки от дома до бани или вроде того. Они не требовательны к высоким мощностям.

Способны дополнительно экономить благодаря светодиодным светильным элементам, а также являются больше декоративным элементом интерьера, нежели серьезным освещающим прибором или предметом охраны. Хотя стоит отметить, что некоторые способны охраны периметра, как раз связаны с составлением забора из таких осветительных столбов.

Для дачи, посещение которой осуществляется только в летнее время или носит нерегулярный характер, расположение охранного периметра с помощью таких светильников является наилучшим способом защиты. Проникновение на территорию не останется безнаказанным. Сами светильники при этом можно отключить при желании. А оснащение участка в дополнение к ним камерами наблюдения позволит вести и фото- видеосъемку за нарушителем.

Резюмируя всё вышесказанное, выходит, что лучше всего подготовиться к использованию подобных приборов заранее. Подумать о размещении, о качестве и количестве элементов, их предназначении. А также обдумать примерный капитал, который человек готов потратить на эту систему.

В результате этого приобрести уже систему освещения и оповещения о нарушении пространства в случае необходимости. Постоянное использования подобных приборов, связанное с проживанием в этом доме окупается намного быстрее по сравнению с нерегулярными посещениями.

Как подключить датчик движения

Как подключить датчик движения к фонарю

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Датчик освещения LXP-02 и LXP-03. Монтаж

В статье рассмотрим вопросы монтажа и подключения датчика освещенности. Также приведены электрические схемы наиболее популярных моделей датчиков света.

Напоминаю, что это устройство широко применяется в сфере домашней автоматики для включения/выключения электрического освещения в зависимости от уровня освещенности на улице. Названия могут быть разные – датчик света, датчик освещенности, светоконтролирующим выключателем или фотореле, но суть одна.

Подробно о таком датчике я рассказал в первой части статьи – Устройство и функции датчика освещенности. Там подробно рассмотрено его устройство, работа и характеристики.

Поэтому – сразу перехожу к делу:

Подключение датчика освещенности

Приведу три варианта схемы подключения, все они идентичны, разница только в способе отображения.

1. Схема по аналогии с датчиком движения

Схема подключения датчика освещенности полностью совпадает со схемой подключения датчика движения. Отличается только “начинка” датчиков.

Схема подключения датчика движения и датчика освещения

Схема взята из статьи про датчик движения, ссылка выше.

2. Схема подключения датчика света из инструкции

Вот как схема подключения датчика света приведена в инструкции:

Датчик освещения LXP. Схема подключения из инструкции

3. Подключение на основе фото датчика

Для тех, кто любит, чтобы всё было “на пальцах”, привожу такую картинку:

Схема подключения датчика света на основе фотографии

Небольшое пояснение по схемам подключения:

• На коричневый провод приходит фаза.
• На синий провод подключается ноль.
• На красный провод подключается нагрузка (первый вывод светильника).
• Второй вывод светильника подключается к нулю (туда же, куда и синий провод датчика)

Стоит добавить, что датчики света могут быть подключены так же, как и обычные выключатели – последовательно и параллельно, если есть необходимость. Пример можно увидеть в статье про параллельное включение двух датчиков движения.

Итак, с подключением разобрались, теперь

Монтаж датчика освещения

Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.

У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.

Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.

Настройка и калибровка

При настройке датчика освещенности важно использовать черный пакетик, который идёт в комплекте с датчиком. Этот пакетик служит для имитации ночи.

Кулечек для настройки датчика освещения

Из органов настройки в датчике освещенности – только регулятор уровня освещения (LUX). Он устанавливает уровень, про котором срабатывает внутреннее реле датчика.

Подробнее настройка уровня описывается в описании принципиальной схемы, ниже.

Есть простейшие датчики освещения (например, LXP-01), в котором вообще нет никаких регулировок. Есть продвинутые, где ещё есть регулятор времени задержки включения/выключения.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Ну, а теперь самое интересное –

Схемы датчиков освещения

Несомненно, для быстрого и легкого ремонта датчика освещенности нужна его схема, по которой сразу станет понятно, что куда подключено и как работает. Ниже привожу парочку схем датчиков и рекомендации по ремонту. Будут вопросы по ремонту – задавайте в комментариях.

Схема срисована именно с той платы, которая показана по ссылке в начале статьи. Стоит отметить, что производитель постоянно работает над улучшением своего устройства (цена/качество), поэтому схема может меняться.

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Фазу и ноль можно “перепутать”, как в принципе можно (но не рекомендуется) выключать ноль, а не фазу в обычных выключателях. Страдает только безопасность и здравый смысл.

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Не факт, что в таких схемах ставят фоторезистор, может стоять и фотодиод, но принцип тот же.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение – схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

• Схема питания ограничивает напряжение в фазной цепи.
• Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
• вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
• Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Освещение территории возле дома – важный аспект благоустройства. Удобнее не в потемках пытаться попасть в замочную скважину, а видеть при свете фонаря все что происходит. Использование уличного освещения считается одной из мер повышения безопасности – в освещенный прожекторами двор вряд ли захотят пролезть злоумышленники.

Удобны в этом плане уличные осветительные приборы с датчиками присутствия. Перед тем как подключить датчик движения к светодиодному прожектору, требуется узнать основные особенности этого процесса и функционирования подобного осветительного оборудования.

Принцип работы

Функция датчика движения включать освещение при возникновении в зоне действия человека. Через короткий промежуток времени освещение выключается. Если правильно смонтировать систему, то расход электроэнергии для освещения территории снижается на 70%.

Светодиодный прожектор

Схема включения зависит от типа используемого датчика, конкретней:

1. Инфракрасный. Датчик обнаруживает и реагирует на изменения теплового (ИК) излучения в зоне охвата. При движении объекта каждая, отдельная линза фокусируется на нем, как раз это сигнализирует о необходимости включения прожектора. Чувствительность прибора зависит от количества линз, которые в нем содержаться – чем больше, тем чувствительней. Среди недостатков такого: ложное срабатывание и сниженная точность, он не может работать при любой температуре. Что касается положительных качеств, то у него есть возможность точной регулировки дальности, он не дает никакого излучения.
2. Ультразвуковой. «Исследование» зоны действия происходит за счет звуковых волн, которые не слышны для человека. Если обнаруживается изменение частоты отражения волны, включается прожектор. Основной эффект, который применим в этих датчиках – эффект Доплера. У такого прибора есть недостатки, среди них: негативное воздействие на домашних питомцев, небольшая дальность воздействия. Срабатывание его происходит при резких перемещениях или при медленном движении мелкого объекта – все это зависит от настроек. Если провести настройку неправильно, ест риск, что злоумышленник сможет обмануть датчик. Что касается положительных сторон, то они доступны по цене, могут функционировать при любой температуре, движение определяется независимо от преград, которые есть перед объектом.
3. Микроволновой. Такой вариант датчика излучает электромагнитные волны высокой частоты, отражаясь от объектов, они меняются, что фиксирует приемник. Принцип работы схож с предыдущим вариантом. Недостатки таких моделей: высокая цена, возможно ложное срабатывание. Считается что СВЧ излучение опасно для человека. Что касается преимуществ, то среди них: способность обнаруживать объекты за тонкими стенами, дверью, стеклом. Его работоспособность не меняется в зависимости от температуры, имеет компактные размеры.
4. Комбинированные модели. Они в основном применяются в охранной сигнализации. Такие совмещают в себе несколько технологий, что указаны выше. При этом удается исключить недостатки и приумножить преимущества. Чаще всего комбинируется ИК с микроволновыми – в таком случае удается достичь точного определение движущихся объектов, а значит и срабатывания прожектора.

Важно! Указанные датчики работают с прожекторами на светодиодах, галогенных или лампах накаливания.

Варианты прожекторов с датчиком движения

Led-прожекторы с датчиками движения классифицируются по различным признакам. Важное разделение по защищенности от пыли и влаги. На улице много негативных факторов, которые не должны влиять на качество работы прибора.

Оптимальный вариант уровня защиты – IP65. Это означает, что сенсор полностью защищен от проникновения пыли, вода в него не попадает независимо от направления движения струи. Можно найти рекомендации применять сенсор с защитой IP44, но этого для улицы мало. Означает защиту от проникновения объектов более 1 мм и защиту от капель или брызг, что летят под углом. Этого недостаточно для беспрепятственной работы механизма.

Сам датчик движения может размещаться так:

1. В корпусе led-прожектора – такие блоки можно назвать компакт, так как они самые небольшие по размерам.
2. Единое целое с прожектором, но в отдельном от световых элементов корпусе.
3. Прожектор и датчик присутствия – отдельные элементы. Последний допускается монтировать независимо от осветительного прибора.

При покупке устройства следует обращать внимание на угол и дальность зоны действия. При этом соизмерить ее с местом монтажа и размером участка, который нужно охватить в процессе работы сенсора.

При покупке следует учитывать радиус действия к содержанию ↑

Схемы подключения

От правильности подключения зависит, будет ли вообще система с прожектором и датчиком движения работать. Самый важный ориентир – это инструкция пользователя, там детально расписано как осуществлять подключение к сети 220 вольт.

Если корпус прожектора и датчик – отдельные элементы, то их можно размещать независимо друг от друга. Такое решение считается оптимальным, при этом сенсор следует ориентировать на место, где будут появляться люди. В этом случае требуется учитывать угол обзора и зону реагирования. Что касается прожектора, то его можно размещать в удобном для освещения месте для полного охвата его светом необходимой территории.

Стандартная схема подключения показана на картинке:

Стандартная схема подключения

Чтобы подключить датчик движения к прожектору требуется открыть крышку на приборе, которая даст доступ к клемме подсоединения проводов. Перед началом работы с электропроводкой, следует найти фазный кабель, для этого прозвонить их тестером. Его следует подключить к клемме датчика с коричневым проводом. Ноль подсоединяется к прожектору и к датчику. Осталось только подсоединить оставшийся провод к свободной клемме.

Совет! Иногда в схеме лучше оставить выключатель – это поможет контролировать освещенность вручную. Подсоединять его требуется параллельно. Это поможет, если требуется, оставить свет на улице на более длительный период, чем это предусмотрено настройками датчика.

К одному прожектору также получится подвести несколько сенсоров, если к освещаемому месту есть несколько подходов, которые не удается перекрыть зоной охвата одного прибора. В этом случае датчики подключаются параллельно, прожектор будет засвечиваться, как только сработает любой из подведенных к нему сенсоров. Подключается как на фото ниже:

Схема подключения двух датчиков движения

Если прибор вмонтирован в прожектор, то отдельное подключение датчика движения к прожектору осуществлять не нужно. Схема не отличается от стандартной: для любого светильника в отдельном подключении ДД не нуждается.

1. Все работы по подключению проводятся с выключенным автоматом на щитке, питания на кабелях быть не должно.
2. В процессе для проверки напряжения следует использовать индикаторную отвертку.
3. Важно не перепутать переменный ток подключения: фазу нужно соединять с фазным кабелем, ноль – с нулевым.
4. После завершения работ подключиться к электрической сети и проверить работоспособности системы, также нужно настраивать датчик движения.

Видео инструкция

Регулировка датчика

В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.

Клавиши регулировки светодиодного прожектора

Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности.

Угол установки

Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора. Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний.

В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.

Чувствительность

На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.

Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.

Освещенность

На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.

Регуляторы на корпусе прожектора

Время задержки

Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.

Видео по теме

Вывод

Датчик движения для уличного освещения – удобный вариант для дачи и частного дома. Можно экономно и при этом рационально использовать диодный прожектор. Подобную систему получиться создать как во дворе, для подсветки территории, так и возле ворот, для удобного заезда автомобилем.
