Схема подключения вентилятора охлаждения ВАЗ

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

1. вентилятор радиатора
2. датчик температуры (находится на радиаторе снизу)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1.  датчик включения электродвигателя;
2. электродвигатель вентилятора;
3. реле включения электродвигателя;
4. основной блок предохранителей;
5. выключатель зажигания;
6. дополнительный блок предохранителей;
7. генератор;
8. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Электродвигатель вентилятора
2. Датчик включения электродвигателя
3. Монтажный блок
4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Электродвигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Схема на 2113, 2114, 2115 инжектор и карбюратор

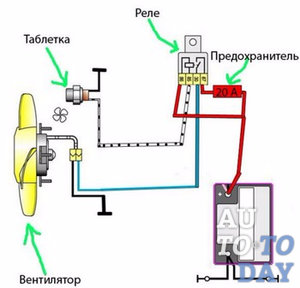

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

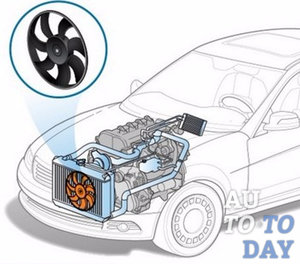

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
• Потребляемая сила тока электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя термодатчика включения кулера;
• неисправного реле ВО;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

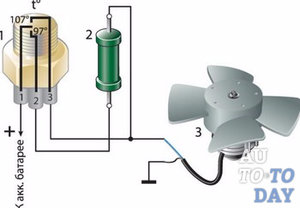

1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

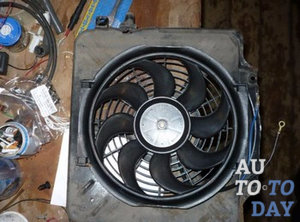

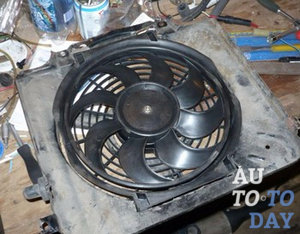

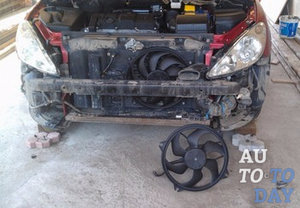

Замена электровентилятора в авто

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

Схема подключения вентилятора – советы электрика

Схемы подключения вентилятора

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию.

Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует.

Обратите внимание

 Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал.

 На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом.

 Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

• параллельно освещению;
• отдельным выключателем;
• через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене.

Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее.

Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Важно

В данной статье мы поговорим о принудительной вентиляции в туалете и в ванной комнате. Принудительная вентиляция это когда в вентиляционный канал вставлен вентилятор. В этой статье мы рассмотрим базовые модели вентиляторов, которые довольно часто используются и схемы их подключения.

Как подключить вентилятор в ванной к выключателю — 3 ошибки и схемы подключения

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

• через датчик открывания двери или движения

• напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

• кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

• клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

• сам вытяжной вентилятор с таймером

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

У таких вентиляторов с таймером имеется два режима работы:

• туалет – верхнее положение специальной перемычки

• ванная – нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме “туалет”, после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме “ванная”, работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.
Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй – это питание приходящее с распредщитка (Гр.Осв)

• третий – идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Совет

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне – от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L – к клемме с аналогичной маркировкой

• фазу таймера вентилятора – на средний контакт с надписью Т

• нулевую – на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого – N и фазного – L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.
Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Еще один годный вариант – это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и “подводные камни”. Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Обратите внимание

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется “полярность”.

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение “выключатели”, до “распределительные устройства” и “устройства управления”.

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании “устаревших” правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

Важно

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) – движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Совет

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Схема подключения вентилятора охлаждения ВАЗ

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей.

В

Как подключить вентилятор охлаждения двигателя?

Все мы знаем, что при работе практически любого механизма выделяется определенное количество тепла. В бытовых условиях чаще всего подобное явление можно наблюдать при работе компьютера, и если его никак не охлаждать, то внутренние платы вместе с контактами просто сплавятся. Чтобы этого не случилось, конструкция компьютера предусматривает наличие специального вентилятора, предназначенного для охлаждения нагретых деталей. В автомобильном мире главным источником тепла транспортного средства выступает его двигатель, поэтому потребность в его охлаждении возникла практически одновременно с созданием указанного силового агрегата.

Изначально процесс эволюции охладительных систем машины шел двумя путями, из-за чего на выпускаемых транспортных средствах устанавливают системы охлаждения двух видов: воздушное и жидкостное (гибридное). Поскольку в обеих системах конечным носителем, призванным рассеивать отведенное от двигателя тепло, есть воздух, то в их конструкции используется один общий элемент – вентилятор. Данное устройство обеспечивает постоянный и равномерный отвод тепла в атмосферу, тем самым охлаждая внутренние элементы конструкции автомобильного двигателя.

1. Устройство и назначение вентилятора охлаждения двигателя

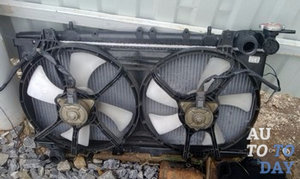

Вентилятор находится в центре некого кожуха, вместе с которым и устанавливается на радиатор. Кожух вентилятора формирует воздушный поток и не позволяет ему рассеиваться, из-за чего этот элемент можно считать одной из главных составляющих конструкции системы охлаждения. В процессе своей работы радиатор оказывает некоторое сопротивление воздушным потокам, и если на него просто направить вентилятор, то определенная часть воздуха отразится и обойдет устройство стороной, в результате чего никакого эффективного охлаждения не будет.

Как мы уже говорили, работающий двигатель – это мощный излучатель тепла, и чтобы избежать перегрева самого агрегата, это тепло следует обязательно отводить. Решение указанной задачи положено на различные охладительные системы.

Так, например, в жидкостной системе охлаждения мотора, в качестве главного рабочего элемента используется вода или антифриз. Циркуляция жидкости проходит в блоке цилиндров и в головке блоков, где она забирает тепло от двигателя, нагревая тем самым себя. Естественно, для успешного выполнения своих обязанностей, охлаждающей жидкости необходимо отдать полученное тепло, чтобы вновь выполнить ту же функцию. Здесь в игру вступает радиатор.

Расположение радиатора системы охлаждения автомобильного мотора позволяет ему при движении машины «ловить» потоки набегающего воздуха, что существенно ускоряет отдачу тепла, а значит, и жидкость быстрее охлаждается. Однако автомобиль не может все время находиться в движении, поэтому в пробках или при длительных стоянках, когда транспортное средство не двигается, но его двигатель продолжает работать, тепло от радиатора отводится намного хуже, что нередко вызывает перегрев мотора со всеми вытекающими последствиями. Такой результат можно получить и вследствии движения транспортного средства на малых скоростях, особенно в жаркий летний день.

Вентилятор, расположенный перед радиатором, предотвращает подобные ситуации и обеспечивает двигателю нужное охлаждение. Он включается при длительном простое автомобиля с работающим двигателем, когда в охладительной системе температура становится критической. Вентилятор разгоняет тепло, пропуская необходимый поток воздуха через радиатор, благодаря чему тепло отводится в атмосферу.

Несмотря на всю важность такого устройства, оно обладает достаточно простой конструкцией и обычно состоит из трех основных элементов: крыльчатки (как правило, имеет четыре лопасти, но их может быть и больше), кожуха и привода вентилятора.

Привод вентилятора, который как раз и обеспечивает его вращение, может быть трех видов (на одной машине, конечно, устанавливается только один из них): механический, гидромеханический или электрический.

Наиболее простым вариантом является механический привод вентилятора, в котором вращение передается от коленвала посредством ременной передачи. Но в данном случае вентилятор вращается всегда, когда работает мотор, что в отдельных ситуациях (например, при запуске холодного двигателя) вызывает крайне негативные последствия. Поэтому на выпускаемых сегодня автомобилях такой способ охлаждения уже не применяется.

Более совершенным считается гидромеханический привод, который использует для работы гидравлическую или вязкостную муфту. В гидравлическом варианте этого элемента крутящий момент передается или отключается от коленвала за счет изменения количества смазочной жидкости. В вязкостной муфте с этой целью применяется силиконовая жидкость, а ее вязкость зависит от температурных показателей, изменение которых дает команду включить или отключить привод вентилятора. На сегодняшний день оба вида не нашли массового распространения, из-за чего встретить их можно нечасто.

Самым совершенным, и в то же время, сравнительно несложным видом привода вентилятора является электропривод, который приводит вентилятор в движение с помощью простого электрического двигателя, подключенного к бортсети автомобиля. Благодаря электромеханической (используется на старых моделях машин) и электронной (применяется на новых) системе управления, вентилятор, оборудованный электроприводом, способен включаться и выключаться при изменении температурных показателей охлаждающей жидкости. Также он может вращаться с разными скоростями при разных рабочих режимах силового агрегата автомобиля.

В наше время вентиляторы, оборудованные электрическим типом привода, получили наиболее широкое применение, и вряд ли такое положение вещей изменится в ближайшем будущем.

2. Установка и подключение вентилятора

Учитывая, что автомобили оборудуются вентиляторами в штатном режиме, повторная установка может понадобиться только в ходе проведения ремонтных работ, то есть после замены сломанных частей старой детали или же при монтаже нового устройства. Кроме того, некоторые автолюбители устанавливают дополнительный вентилятор, который, по их мнению, сможет помочь более качественно решить проблему охлаждения двигателя.

Рассмотрим вариант установки вентилятора с электрическим приводом в ситуации полной замены детали. Итак, для того чтобы произвести монтаж нового устройства, сначала придется демонтировать старое. Для этого возьмите подходящий торцовый ключ и снизу немного ослабьте болты крепления электровентилятора. Затем, используя все тот же ключ, открутите болты крепления трубки радиатора, которая связывает его с системой кондиционирования (если, конечно, такова предусмотрена конструкцией автомобиля) и сместите ее в сторону.

Дальше, открутив верхние и нижние (уже ослабленные) болты крепления старого вентилятора, наклоните его немного назад и извлеките деталь из моторного отсека. Теперь нужно отсоединить колодку проводного жгута от кожуха вентилятора. Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе. Удерживая крыльчатку от прокручивания (можно использовать любой удобный способ), открутите торцевым ключом гайку ее крепления к электродвигателю, после чего, освободив его от связи с кожухом, просто снимите.

Монтаж новой детали выполняется в обратной последовательности, причем чаще всего электровентилятор меняют в сборе с новым кожухом. Обратите внимание! Устанавливая крыльчатку на ось электродвигателя, нужно совместить проточку, находящуюся на оси электромотора с выступом, размещенным на ступице крыльчатки.

Подключение вентилятора можно выполнить несколькими способами: например, через замок зажигания или через датчик температуры охлаждающей жидкости. В этих случаях он должен включаться при включении зажигания и при температуре тосола выше 90оС, а выключение происходит либо из-за снижения температуры указанной жидкости, либо при выключении зажигания. Также, параллельно температурному датчику, некоторые автовладельцы рекомендуют установить дополнительный выключатель (тумблер), с помощью которого можно активировать вентилятор по желанию водителя. При поломке температурного датчика такое дополнение поможет без проблем добраться до места ремонта, а в жару предоставит возможность охлаждения двигателя в условиях вынужденных простоев с работающим мотором.

3. Доработка схемы включения электродвигателя вентилятора

Многие ответственные автолюбители могут часами пропадать в гараже, пытаясь не только устранить появившиеся проблемы, но и предупредить возникновение новых неисправностей путем различных усовершенствований и доработок. Основная цель доработки схемы включения электрического вентилятора – это получить возможность принудительного включения и последующей стабильной работы вентилятора, вне зависимости от положения ключа в замке зажигания или температуры жидкости охлаждения.

Выполнить указанную задачу можно несколькими способами. Приведем пример некоторых из них. Первый способ – наиболее идеологически правильный и наименее затратный. В этом случае, для принудительного включения вентилятора охлаждения двигателя достаточно замкнуть на корпус один из контактов черного ящика, а при активации вентилятора радиатора, «плюс» должен появиться на другом контакте ЧЯ.

Выключатель можно разместить в любом удобном месте, например, вместо омывателя фар или выключателей подогрева передних сидений.

Второй способ – уже более трудоемкий и затратный, но при этом намного красивее и изящнее первого. Для его реализации, на начальном этапе необходимо будет снять накладку комбинации приборов, а новое реле включения вентилятора, имеющее специальный кронштейн для крепления устройства, можно разместить в салоне или в моторном отсеке, но в салоне, наверное, будет немного удобнее. Провести провода в салон – не проблема, и для выполнения задачи можно использовать резиновую заглушку корректора фар. На роль светового индикатора включения вентилятора отлично подойдет контрольная лампа «CHECK ENGINE» КП, а защитить контакты датчика включения от электродвижущей силы (ЭДС) поможет впаянный между ними диод.

Чтобы цепи электродвигателя и обмотки его реле были защищены предохранителем, в черном ящике между контактами устанавливают перемычку, материалом изготовления для которой могут послужить, к примеру, две клеммы «папы» и кусок толстого медного провода. По завершению работы все контакты следует обработать специальной смазкой.

Кроме того, выполняя такую доработку, нелишним будет прочистить и смазать моторчик вентилятора, а если еще и заменить стандартную крыльчатку с четырьмя лопастями на деталь с восемью лопастями, то проходящий через радиатор поток воздуха существенно увеличится, а значит, и качество охлаждения должно повыситься.

Мы вкратце описали лишь два варианта доработки схемы включения электрического вентилятора радиатора, но это далеко не окончательная цифра, ведь все зависит от фантазии автовладельца и возможностей его транспортного средства.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Схема вентилятора радиатора, подключение реле

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

• с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
• с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
• с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

• добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
• комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.

Как подключить реле включения вентилятора

В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.

Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.

Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.
