Ремонт электроплиты своими руками

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

• Высокая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

• Числа конфорок;
• Наличия духового шкафа;
• Количества ступеней или плавной регулировки мощности конфорок.

Плита с двумя конфорками и духовым шкафом



Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Четырехконфорочная плита с духовым шкафом



Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

• Обрыв проводников, окисление контактных соединений;
• Выход из строй конфорки;
• Поломка переключателя или регулятора.

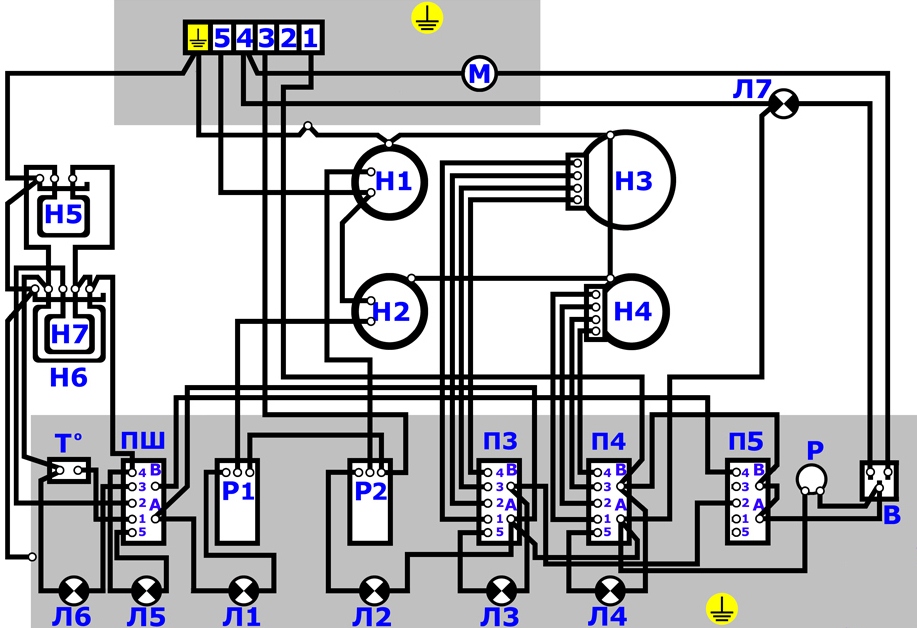

Схема четырехконфорочной плиты с духовым шкафом

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр. Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм² –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-М	Разъем плоский изолированный (мама)
РПИ-П	Разъем плоский изолированный (папа)
НКИ	Наконечник круглый изолированный
НВИ	Наконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Конфорка с двумя нагревательными элементами

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Переключатель конфорок

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Оцените качество статьи:

Электрическая Схема Плиты — tokzamer.ru

Лучше проводники оконечить контактными пластинками Установка вилки Далее к кабелю подключают вилку. Поэтому если вы не уверенны в своих силах лучше довертись профессионалам.


Зная эти параметры, можно подобрать подходящий кабель из таблицы. Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок.

Для определения проще всего воспользоваться индикатором напряжения в виде отвертки.
Ремонт электроплитки 2

Если он горит, значит напряжение есть и это — фаза.

Отдельная линия проводки Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Вот они: Обрыв проводников, окисление контактных соединений; Выход из строй конфорки; Схема четырехконфорочной плиты с духовым шкафом Рассмотрим, как найти и устранить эти неисправности.

Когда происходит переключение в положение под номером два, то активируются Р и Р Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты. Днище сосуда для нагрева магнитными полями должно быть железосодержащим — чугунным, стальным либо нержавеющим.

Землю определить еще проще: это контакт вверху или внизу. Для двухфазного подключения используют две перемычки Трёхфазное В этом случае перемычки между клеммами не ставятся.

Ремонт электроплиты Hansa заменой терморегулятора EGO 46.23866.500

Правила монтажа проводки для электрической плиты

Разделанный конец кабеля заводится в корпус вилки. Мультиметром проверьте наличие напряжения на фазных контактах розетки. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko.

Все остальные подключаются отдельными проводниками.

Как подключить электроплиту к сети В Все приведенные выше схемы были именно для однофазной сети В. Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера.

Эмалированная поверхность имеет внешние чугунные конфорки и отличается долгим остыванием по завершению работы. Спасибо вашей компании!!!!

Время-токовая характеристика автоматического выключателя должна быть группы С.

Например, центр сковороды может быть раскаленным, а у стенок температура будет на полсотни градусов ниже. На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали, благодаря которому поддерживать внутреннюю чистоту довольно просто.

При установке его ручки в первое положение замкнутся контакты Р и Р Потом следуют такие промежуточные точки: Р, Р
Ремонт электроплитки Saturn

Устройство современной электроплиты (основные комплектующие)

Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки. В спиральных конфорках используются обычные ТЭНы открытого типа, как в электрочайнике.

Подключение варочной панели расписано тут.

Но потребует этот процесс максимума упорства. Электроплита — самый мощный бытовой электроприбор. Блинный вариант Такие изделия имеют сплошную поверхность, которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Видео: видео-инструкция по подключению электроплиты Подключение плиты в однофазной сети В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Корпуса электроплит заземляются. Александр Отличная консультация! Главное разобраться в вопросе и в случае трехфазного подключения четко определиться с нагрузками на каждую фазу.

Подпишитесь!

На ее работоспособность влияют следующие факторы: Высокая температура приводит к высыханию и повреждению изоляции; Коммутируемые органами управления токи приводят к износу и поломкам переключателей; Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам. Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

Мультиметром проверьте наличие напряжения на фазных контактах розетки. Вилка и розетка тоже должны иметь по пять контактов. Но потребует этот процесс максимума упорства. Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки.

Практически все индукционные печи оборудованы дополнительным аварийным термодатчиком, следящим за температурой поверхности. Она обычно ставится в комплексе с другими видами ТЭНов и применяется для быстрого кипячения жидкости.
Ремонт электроплитки

Самостоятельное подключение электрической плиты

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки.

Татьяна Работают для людей! А в чем еще ее преимущества? При ее обнаружении элемент меняют.

Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Выбор проводки для электрической печи Проводка для электроплит как мы уже оговаривали выше может быть двух видов — однофазная и трехфазная двухфазная.

Провод и его параметры В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Схема подключения электроплиты Более надежное соединение — напрямую на входные клеммы плиты. Эта группа должна питаться согласно п. Но потребует этот процесс максимума упорства.

Ремонт электроплиты своими руками: основные сложности

При сети в В схема крайняя справа. Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают. Кроме того имеется духовка с мощностью в Вт.

Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Все это находится под общей стеклокерамической поверхностью. Схема подключения электроплиты Более надежное соединение — напрямую на входные клеммы плиты. Питание подается через УЗО и защитный автомат.

Смотрите также

Но к одной фазе подключена только духовка, ко второй фазе подключено две конфорки на Вт и одна на Вт, а к третьей фазе подключена конфорка на Вт. Разница будет при подключении провода к выходным клеммам электроплиты. Это значит, что получая те же блюда, что и на обычной плите, вы будете тратить намного меньше энергии.

Инструкция Сначала проверяем напряжение питающей сети. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода. В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает.
Как подключить варочную панель к электросети. Установка и подключение варочной панели (видео)

Электрическая схема электроплиты веко. Подключение плиты электрической своими руками

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Рядом располагаются схемы подключения для разных сетей.

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно — включена она или нет.

Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощност

Ремонт электроплиты своими руками. Подключение электроконфорки

Из практики можно наблюдать, что подключение электроплит к внешней электрической сети в зависимости от их предназначения сфер обслуживания, бывают с однофазной сетью подключения \220В\ и трехфазной сетью с нейтралью \380В\, нейтраль- нулевой провод.

К способам обеих подключений в дополнение идет провод заземления.  В электроплитах и их схемах наглядно можно видеть, что провод заземления подключен к внешней стороне корпуса электроконфорок, нагревателям жарочного шкафа и непосредственно как и в любом другом оборудовании,- к самому корпусу электроплиты.  Монтажные подключения электроплит при однофазном исполнении схем имеют три клеммы соединений, связанных перемычкой с левой стороны и две клеммы соединений с перемычкой с правой стороны, шестая клемма служит для заземления.  Каждая клемма монтажного соединения в схеме пронумерована, где можно без труда разобраться, куда от монтажного соединения подключен тот или иной провод.  Берем любую схему электроплиты и прослеживаем электрическую цепь соединений.  В примере описания схема  четырех конфорочной электроплиты с жарочным электро шкафом.

Схема имеет три подсоединенных провода от трех монтажных клемм допустим фазного потенциала и два подсоединенных провода от двух монтажных клемм нулевого потенциала.  Отводящие провода от клемм подсоединены к переключателям мощности.  Переключатели мощности бывают как ступенчатого исполнения так и плавного перехода,- служат для изменения сопротивления.

В этом описании на каждую электро конфорку и нагреватели жарочного шкафа в целом,- идет свой отдельный переключатель мощности.  К каждой конфорке от переключателя мощности подсоединены четыре провода, почему именно четыре?, потому что каждая электроконфорка имеет три спирали накаливания и каждая  спираль электро конфорки имеет свое сопротивление.   Спираль с меньшим сопротивлением  будет создавать температуру с наибольшим нагревом, спираль с большим сопротивлением будет создавать температуру с наименьшим нагревом.  Переключатели мощности выполняют роль потенциометра \принцип работы потенциометра был изложен ранее\, следовательно, с помощью изменения сопротивления как на самом переключателе мощности так и на самой электро конфорке,- можно регулировать температурой нагрева.

Как починить электрическую плиту?

В жарочном шкафу, в зависимости от модификации электроплиты, могут располагаться либо два либо четыре нагревателя \в быту их называют тэнами\. Мощность нагревателей должна соответствовать мощности самого переключателя.  При неправильном подборе переключателя мощности к нагревателям жарочного шкафа,- может произойти постепенное подгорание контактной группы в самом переключателе по мощности.

В конструкции электроплит и в самих схемах можно проследить установку терморегуляторов.  Терморегуляторы работают по принципу термового реле, при нагревании биметаллической пластины до определенной температуры происходит деформация самой пластины и контакт разъединяется.  Здесь должно иметь место правильное соотношение между терморегулятором и нагревателями как самого жарочного  шкафа  так и отдельных конфорок.  Неправильный подбор может привести в результате длительного перегрева, — к разрыву в электрической цепи и срок службы электроплиты будет незначительным.

Так же в электроплитах может устанавливаться моторедуктор.  Моторедуктор- электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате обороты вращения ротора малы.  Механический привод- редуктор, приводит в вращение сам вертел.

Сигнальные лампы включения и отключения в контакте с терморегулятором,- для предотвращения от перегрева как самих конфорок так и нагревателей жарочного шкафа.

Что делать, если сломалась электрическая плита?

(Электроплитка Мечта, ханса, индезит, горение и др.)

В случае поломки электроплиты, будь то с духовкой или нет… — нужно протестировать пробником либо мультиметром на сопротивление отдельную цепочку электрической схемы, их соединения, прозвонить каждую конфорку, каждый нагреватель жарочного шкафа,  проверить исправность каждой лампы.

Тестирование электрической схемы нужно проводить пассивным способом,- когда электроплита не подключена к внешнему источнику питания.  При подключенной электроплите к внешнему источнику,- мы можем выполнить с помощью прибора только измерение напряжения и силы тока на том или ином участке электрической цепи.

Подключение конфорок электроплиты

Допустим для  электроплиты GORENIE — Е 405  состоящей из трех конфорок мощностью:

• две конфорки по 1500 Вт \каждая\;
• одна конфорка \1200 Вт\,

— сопротивление  на каждую конфорку имеет следующее значение:

• на 1500 Вт \60 ом — 90 ом — 60 ом\;
• на 1200 Вт \130 ом — 90 ом — 60 ом\.

В данной схеме показано подключение контактных соединений конфорок с контактными соединениями переключателя.  В зависимости от подключения того или иного сопротивления конфорки —  будет соответствовать  температура  нагрева конфорки.

принцип работы, электрическая схема, как работает духовка

Даже в больших городах, не говоря о маленьких поселках, существуют жилые дома, где отсутствует газовая магистраль. Но вряд ли найдется здание, в которое не проведено электричество. И в таких условиях только электрическая плита с успехом может заменить привычный газовый аналог. Базовое устройство и принцип работы электроплит – далее в материале.

Базовая конструкция и принцип работы

В наше время ремонт бытовой техники часто обходится в сумму, за которую, если немного доплатить, можно приобрести новую подобную вещь. Поэтому неудивительно, что рядовой пользователь стремится провести самостоятельно диагностику и устранение неисправностей, которые неизбежно возникают при эксплуатации любой техники. А для этого ему необходимо ориентироваться,  как устроена электроплита.

Стандартная печь состоит из:

• варочной поверхности, на которой расположены конфорки и регуляторы мощности;
• встроенного духового шкафа, часто укомплектованного грилем;
• нижнего отсека, который используют для хранения решеток и противней, а реальное его предназначение в воздушной прослойке, защищающей напольное покрытие от жара духовки.

Важно! Базовое устройство электроплиты идентично у всех производителей. Разница может быть только в комплектации и возможностях функционала.

Общая для всех плит электрическая схема подразумевает, что ток, поступая на нагревательный элемент, накаливает его до определенной температуры. И уже разогретый ТЭН отдает свое тепло посуде и всему, что его окружает. Не разогревает окружающее пространство только индукционная печь, но у нее другой принцип работы.

Виды и устройство варочных поверхностей

Одной из отличительных особенностей устройства поверхности электрической плиты от газовой является установка посуды не на решетку, а прямо на конфорки или просто на варочную панель. Верх электроплиты может быть выполнен из следующих материалов:

1. стального листа, покрытого эмалью;
2. керамики;
3. стеклокерамики.

Эмалированная поверхность имеет внешние чугунные конфорки и отличается долгим остыванием по завершению работы. Она обладает высокой стойкостью к воздействиям механического и химического свойства. Недостатком стальной конструкции выступает неэффективное расходование тепла: впустую нагревается как сама печь, так и весь окружающий воздух.

Поверхности, выполненные из керамики и стеклокерамики, достаточно прочны на предмет ударного воздействия. Но их легко повредить, поцарапав или  посредством химических реакций. Например, обычный сахар, расплавившись на плите, оставляет не выводимое пятно. Но еще в этом месте снижается прочность материала.

А в остальном такие поверхности отличаются многочисленными плюсами, одним из которых являются спрятанные под листом конфорки. Это позволяет использовать в конструкции печи различные типы нагревателей и даже устанавливать одновременно разные их виды, что позволяет оптимизировать процесс приготовления пищи.

В плитах с керамическими и стеклокерамическими поверхностями отлично реализовано качество экономии электроэнергии: стоит убрать посуду из района работы нагревателя, как автоматически происходит выключение ТЭНа. Уборка такой панели сведена к минимуму — достаточно протереть всю поверхность влажной тряпкой, ведь скапливаться грязи и мусору негде. Однако существенным минусом является то, что температура поверхности в обоих вариантов во время работы очень высока.

Важно! Неосторожность во время приготовления пищи может привести к ожогам.

Виды и устройство нагревательных элементов

Электроплиты, сделанные по одной стандартной схеме, отличаются разнообразием нагревательных элементов. Большое распространение получило четыре их вида, которые детально описаны ниже.

Спиральные конфорки

На сегодня этот вид нагревательных элементов отходит в прошлое. Их чаще всего применяют в настольных моделях – с одной конфоркой или двумя. Примером служит электроплитка Мечта (112Т, 211Т, 212Т). В спиральных конфорках используются обычные ТЭНы открытого типа, как в электрочайнике. Они бывают одинарными или двойными. Регулировка мощности обычно применяется механическая плавная.

Блинные конфорки

Это самый распространенный тип конфорок, который предполагает помещение двух ТЭНов в сплошной чугунный корпус. У некоторых моделей нагревателей внутри может быть больше. Для регулировки обычно используется механический ступенчатый переключатель, каждое положение которого подключает новую комбинацию из ТЭНов для создания нужной мощности. Среди отечественных моделей такие конфорки используются в Электра 1001м и Лысьва. Из западных производителей они встречаются у Electrolux и Indesit.

Галогенные конфорки

Принцип работы таких конфорок заключается в том, что галогенный нагревательный элемент излучает тепло, которое раскаляет определенное место стеклокерамической листовой панели, подсвеченное светодиодным индикатором. В таких моделях разогрев происходит очень быстро: всего за несколько секунд под посудой достигается максимальное значение заданной температуры.

Этот тип конфорок предполагает сенсорную регулировку мощности. Но в некоторых бюджетных моделях предусмотрены регулировочные ручки. Энергопотребление галогенных нагревательных элементов не более 2 кВт/ч. Их можно увидеть в моделях BEKO, например, в образчике CSE 57300 GS.

Плита BEKO CSE 57300 GS

Совет! Не рекомендуется использовать галогенную конфорку для длительного томления блюд. Она обычно ставится в комплексе с другими видами ТЭНов и применяется для быстрого кипячения жидкости.

Керамические конфорки

У такого нагревателя нихромовая нить в виде спирали лежит в специальных желобах, вырезанных в керамической подставке. Канавки похожи на лабиринт, а укладка проходит так, чтобы охватить как можно большую площадь для эффективного разогрева. Такой нагревательный элемент располагается под стеклокерамическим листом. Если понадобится замена переключателя конфорки, то искать следует двухступенчатые, с плавной регулировкой. Именно такие больше всего подходят данному типу нагревателей.

Керамические конфорки используются практически всеми производителями, выпускающими подобную продукцию. В современных печах вместе с керамическими ТЭНами часто можно увидеть и галогенные устройства (например, у моделей брендов Gefest и Gorenje).

Разновидности устройства духовых шкафов

Для создания и поддержания температуры, необходимой для приготовления пищи в духовом шкафу, были разработаны специальные ТЭНы. Их выпуск идет по особой технологии, в которой применяется специфическая конфигурация для выработки требуемых показателей жара. Конструктивно духовки различаются видом используемых нагревательных элементов. Они разнятся по конфигурации и габаритам, по мощности, по варианту исполнения (двух- и одноконтурные), а также по назначению (верхние, нижние, боковые, гриль).

Но кроме основной задачи (запекания), многие печи снабжены дополнительными, не менее полезными, функциями. Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки. Современные модели имеют их несколько, на выбор.

1. Покрытие внутренней поверхности мелкой дисперсионной эмалью. Этот метод эффективно отталкивает от себя жир и грязь, чем облегчает дальнейшее удаление замасленности.
2. Очистка каталитическая. Такой способ подразумевает использование пластин, впитывающих в себя жир. Они в основном рассчитаны на 400 применений, а дорогие модели имеют постоянный катализ.

3. Пиротехническая очистка (которой оборудованы почти все модели от Hansa). Она заключается в сжигании пищевых остатков до состояния пепла, который затем легко выметается из духовки.

4. Пар. Этот способ помогает растворить загрязнение, что значительно облегчает дальнейшую уборку.

Во многих духовых шкафах предусмотрена конвенция, способствующая равномерному запеканию продукта. Бывает, что устанавливают парообразующий генератор, и тогда духовка может выполнять функции пароварки. Иногда прибор работает в режиме СВЧ.

Но очень часто вместе с духовкой устанавливают гриль. Располагают его в верхней части камеры. Нередко для этих целей используют галогенную нагревательную инфракрасную лампу. Для создания румяной поджаренной корочки продукт располагают в непосредственной близости от мощного нагревателя. А для равномерного распространения жара по всей поверхности, применяется электрический вертел.

Сегодняшние электроплиты снабжены таймерами, элементами подсветки, часами и дисплеями. У многих предусмотрена возможность использования программ для готовки и, что немаловажно, блокировка от детей. Так, электрические печи стали достойной альтернативой классическим газовым плитам в жилищах, где отсутствует газоснабжение. Они прекрасно справляются с приготовлением пищи, а сниженный тариф на электроэнергию в таких домах позволяет использовать все полезные функции без нужды в экономии.

Лучшие электрические плиты 2018 года

Плита GEFEST 6140-02 0001 на Яндекс Маркете

Плита Gorenje EC 53 INI на Яндекс Маркете

Плита GEFEST 5140 0031 на Яндекс Маркете

Плита GEFEST ПЭ 720 на Яндекс Маркете

Плита Gorenje EC 53 INB на Яндекс Маркете

СХЕМА ЭЛЕКТРОПЛИТЫ

   Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно — включена она или нет.

   Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощность, которая отличается от соседних конфорок. Конфорки имеют разные диаметры, очень часто конфоркой служит ТЭН — нагревательный элемент. На рабочий стол может одеваться сетка, она для удобства пользования. Мощность каждой конфорки главным образом зависит от конкретного типа.

   Чугунные конфорки делают из сплавов разных металлов (железо, медь алюминий), они как правило более мощные (900-1600вт), конфорки в виде спирали (ТЭН) делают обычно на мощность 400-600 вт.

   В духовке электроплитки установлены 2 нагревателя, часто в виде прямоугольных тэнов. Мощность одного такого тэна в районах 1000-1700 вт. Нагревательные элементы духовки расположены в вертикальном положении. В духовке также имеется подсветка, для наблюдения за процессом приготовления пищи. На панели управления электроплиты можно увидеть ручки управления, которые предназначены для управления конфор и духовки. Рядом с каждой ручкой может находится встроенный индикатор, который уведомляет о включении определенной конфоры. Схема электроплитки:

   В более старых моделях электроплит, ручка просто переключает режимы работы конфоры, в современных газовых плитах, где реализована цифровое управление, имеется система плавной регулировки температуры, а в последних новинках ручки и вовсе заменены на сенсоры. Ток, потребляемый электроплитой, может достигать 20 ампер при полной мощности и чтобы выдержать такой ток необходим хорошие, мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «землей» и нулевой фазой, показания омметра должны быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

Руководство по эксплуатации Электра 1001 1002 1006 инструкция



1.1. Вы приобрели стационарную бытовую электрическую плиту «Электра”, предназначенную для приготовления пищи в домашних условиях: варки, жарения, тушения мясных, рыбных, овощных блюд, выпечки мучных изделий, сушки грибов, овощей, фруктов.

1.2. Используя высокотемпературный нагреватель (гриль) и моторедуктр с вертелом, можно приготовить шашлыки, курицу на вертеле и т.д.

1.3. При установке электроплиты требуйте от монтажных организаций заполнения гарантийных талонов, проверки в Вашем при-сутсьвни исправности, работоспособности и комплектности электроплиты.

1.4. Перед началом эксплуатации внимательно ознакомьтесь с настоящим руководствон и следуйте его рекомендациям.

БЕЗ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОПЛИТУ НЕ ВКЛЮЧАЙТЕ!

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Номинальное напряжение В — 220

2.2. Род тока. — переменный

23. Установленная мощность, кВт, не более:

ЭБЧШ 6-4-9,5/8-220 «Электра 1001М» — 9,5 ЭБЧШ 6-4-8,5/5-220 «Электра 1002» — 8,5

ЭБЧШ 6-4-9,5/6-220 «Электра 1006» — 9,5

2.4. Единовременная потребляемая мощность, кВг, не более:

ЭБЧШ 6-4-9,5/8-220 «Электра 1001М» — 8

ЭБЧШ 6-4-8,5/5-220 «Электра 1002” — 5

ЭБЧШ 6-4-9,5/6-220 «Электра 1006” — 6

2.5. Мощность элскгроконфорок — таблицы 1,2

2.6. Номинальная потребляемая мощность нагревателей жарочного шкафа, кВТ	-2
2.6.1. Мощность верхнего ТЭН, кВт	-0,8
2.6.2. Мощность нижнего ТЭН, кВт 2.7.	-1,2
2.7. Регулирование температуры рабочего пространства жарочного электрошкафа в пределах от 50 до 300 С	бесступенчатое
2.8. Мощность высокотемпературного ТЭН(гриля), кВт, не регулируется	-1,5
2.9. Время разогрева рабочего пространства жарочного электрошкафа до 250 С, мин.	-20
2.10. Время разогрева электроконфорок мин., не более
чугунной, диаметром 145 мм	-9
чугунной, диаметром 180 мм	-9
чугунной, диаметром 220 мм	-9
трубчатых	-4
2.11. Внутренние размеры жарочного электрошкафа, мм
ширина	-445
глубина	-460
высота	-335
2.12. Класс защиты от поражения электрическим током	-1
2.13. Исполнение по степени защиты от влаги	обычное
2.14. Габаритный размеры электроплиты, мм
ширина	-600
глубина	-600
высота	-850
2.15. Масса, кг	-60
2.16.Сведения о суммарном весе драгоценных материалов, г, серебра
Электра 1001М	-3,7
Электра 1002	-3,7
Электра 1006	-3,9



3.1. Электроплита	-1 шт.
3.2. Щиток	-1 шт.
3.3. Винт М4х12	-2шт.
3.4. Шайба диаметр 4	-4 шт.
3.5. Гайка М4	— 2 шт.
3.6. Экран защиты ручек переключателей	-1 шт.
3.7. Противень эмалированный	— 2 шт.
3.8. Решетка	-1 шт.
3.9. Суппорт вертела	-1 шт.
3.10. Вертел	-1 шт.
3.11. Ручка вертела	-1 шт.
3.12. Вилка вертела	— 2 шт.
3.13. Винт М4х10	— 2 шт.
3.14. Ручка дверки электрошкафа	-1 шт.
3.15. Суппорт ручки	— 2 шт.
3.16. Винт самонарезной 4×40	— 4 шт.
3.17.2. Для электроплиты «Электра 1006”	— 2 шт.
3.18. Розетка	-1 шт.
3.19. Руководство по эксплуатации	-1 шт.
3.20. Упаковка	-1 комплект
3.21. Ролик передвижения электроплиты (только для электроплиты «Электра 1006”)	— 2 компл.
3.22. Винт самонарезной (только для электроплиты «Электра 1006»)	— 4 шт.



4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ



4.1. Прибор относится к типу ”Х” и предназначен для установки на полу.

4.3. Все работы но устранению неисправностей и ремонту электроплиты должны выполняться организациями, имеющими право на ремонт бытовых электроприборов и ТОЛЬКО ПОСЛЕ ОТКЛЮЧЕНИЯ ЭЛЕКТРОПЛИТЫ ОТ СЕТИ.

4.4. Извлекать вилку из розетки разрешается только после выключения всех нагревательных элементов электроплиты.

4.5. Не доверяйте детям включение и отключение нагревательных элементов электроплиты.

4.7. Не допускайте попадание влаги внутрь электроплиты.

4.8. ЗАПРЕЩАЕТСЯ:

4.8.1. Оставлять без надзора электроплиту со включенными нагревательными элементами.

4.8.2. Держать вблизи включенной электроплиты легковоспламеняющиеся вещества.

4.8.3. Владельцам электроплиты поднимать рабочий стол, снимать заднюю стенку, производить какой-либо ремонт электроплиты.

4.8.4. Ставить электроплиту вплотную к стене.

4.8.5. Во избежании пожара использовать электроплиту для обогрева помещения.

4.8.6. Ставить на электроконфорки посуду с вогнутым или выпуклым дном, образующим воздушный зазор с поверхностью электроконфорки.

4.8.8. Проверять нагрев электроконфорок прикосновением руки.

5. УСТРОЙСТВО ЭЛЕКТРОПЛИТЫ

5.1. Общий вид электроплиты с указанием основных частей, органов управления и сигнализации.



5.2. Регулирование мощности электроконфорок осуществляется при помощи переключателей, ручки которых расположены на панели управления электроплиты (рис. 2,3,4)





Рис. 2. Панель управления электроплиты ’’Электра 1001М

1 — Сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа

2 — Сигнальная лампа включения нагревателей шкафа или гриля.

4 — Условные обозначения гриля.

8 — Трехпознцнонный клавишный переключатель.

9 — Включение моторедуктора.

1 — Сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа.

2 — Сигнальная лампа включения нагревателей шкафа или грнля.

4 — Условное обозначение гриля.

6 — Ручки бесступенчатых переключателей трубчатых конфорок.

8 — Ручка трехпозиционного блокирующего переключателя.

9 — Розетка.

10 — Трехпознцнонный клавишный переключатель.

12 — Включение моторедуктора.

13 — Условное обозначение ”электроконфорка”.

14 — Условное обозначение ”жарочный шкаф”.

Рис. 4. Панель управления электрощиты ’’Электра 1006”

1 — Сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа.

2 — Сигнальная лампа включения нагревателей шкафа или гриля.

4 — Условные обозначения гриля.

8 — Трехпознцнонный клавишный переключатель.

9 — Включение моторедуктора.

11 — Ручка трехнозиционного блокирующего переключатели.

12 — Условное обозначение ’’электроконфорка”.

13 — Условное обозначение ’’жарочный шкаф”.

5.4. В верхней части жарочного электрошкафа расположен высокотемпературный электронагреватель (гриль) мощностью 1,5 кВт.







Рис. 5. Жарочный электрошкаф



3 — Гриль.

6 — Направляющие пазы.

7 — Паз для суппорта вертела.



5.6. С наружной стороны задней стенки жарочного электрошкафа на суппорте смонтирован моторедуктор (рис. 11), предназначенный для вращения вертела с частотой 2 об/мин, воронка которого выходит в жарочный шкаф.

5.7. Розетка, расположенная на панели, дает возможность включения электроприборов мощностью нс более 1 кВт.

5.8. Жарочный шкаф имеет четыре нары направляющих пазов, предназначенных для установки на желаемом уровне противней или решетки и два вертикальных паза для установки суппорта вертела (рис. 5).

5.9. Дверка жарочного шкафа застеклена термостойким стеклом, что позволяет визуально контролировать готовность приготовления пищи.

5.10. Крепление дверки жарочного электрошкафа к корпусу электроплиты выполнено с помощью специальных петель, которые позволяют фиксировать ее в трех положениях: закрыто, открыто, промежуточное.

5.11. При необходимости дверка может быть снята с электроплиты резким рывком на себя.

5.12. В нижней части электроплиты расположен вспомогательный шкафчнк.

5.13. Для установки электроплиты ’’Электра 1001М» или «Электра 1002’’ в горизонтальное положение (при необходимости) предназначены четыре регулировочных винта, для электроплиты «Электра 1006” — два регулировочных винта, установка которых производится изнутри корпуса в наклонном положении плиты при вынутом вспомогательном шкафчике (рис. 1).



6. ПОДГОТОВКА К РАБОТЕ



6.1. Закрепить ручку на дверке жарочного шкафа при помощи четырех самонарезных винтов 4×40.

6.2. Поднять рабочий стол, зафиксировать его подставкой, расположенной в переднем правом углу внутри корпуса электроплиты.

6.3. Снять заднюю крышку.

6.4. Проверить надежность всех контактных соединений и отсутствие касания к металлическим частям электроплиты оголенных проводов электропроводки.

6.5. Монтажная схема электроплиты (рис. 6, 7, 8) выполнена в однофазном исполнении с закороченными на вводе тремя левыми (1,2,3) и двумя следующими (4, 5) клеммами. В случае несоответствия параметров внешней электрической сети выполненной схеме произвести переналадку схемы, как показано на рис. 9.

6.6. Установить и закрепить заднюю крышку.

6.7. Опустить и закрепить рабочий стол. Установить щиток при помощи двух винтов М4х12, двух гаек и четырех шайб.

6.8. Закрепить с помощью 4-х самонарезных винтов ролики. Отверстия для крепления расположены в нижней части задней стенки. (Только для плиты «Электра 1006»).

Установить электроплиту горизонтално с помощью регулировочных винтов, расположенных в основании рамы (рис. 1).

6.9. Подключить электроплиту к внешней электрической сети.

6.10. Произвести нагев электроконфорок в течении часа на минимальной мощности без установки посуды.

Рис. 6. Схема электрическая соединений электроплиты ’’Электра 1001М”

Л5 — сигнальная лампа включения нагревателей жарочного шкафа или гриля

Л6 — сигнальная лампа достижения заданной температуры в жарочном шкафу

Н5, Н6 — нагреватели жарочного шкафа

Н7 — гриль

В — выключатель клавишный

М — моторедуктор



HI, Н2, НЗ, Н4 — электроконфорки; П1, П2, ПЗ, П4 — семипозиционные переключатели мощности; ПШ — трехступенчатый переключатель жарочного электрошкафа; Л1, Л2, ЛЗ, Л4 — сигнальная лампа включения элсктроконфорок; Л5 — сигнальная лампа включения нагревателей жарочного шкафа или гриля; Л6 — сигнальная лампа достижения заданной температуры в жарочном шкафу; Н5, Н6 — нагреватели жарочного шкафа; Н7 — гриль; Т°- терморегулятор; В — выключатель клавишный; Л7 — лампа освещения жарочного шкафа; Р — розетка; М — моторедуктор; П5 — блокирующий переключатель.





Рнс. 9. Подключение электроплиты к внешней электрической сети.



1 — сеть однофазная 220 В; 2 — сеть трехфазная с нейтралью (380/220 В).



7. ПОРЯДК РАБОТЫ



7.1. Для включения электроконфорки необходимо установить ручку переключателя в положение, соответствующее требуемой мощности. 7.2. Вращение ручек переключателей чугунных электроконфорок круговое, но для увеличения срока службы переключателей включение н выключение конфорок рекомендуется производить вращением ручек ПРОТИВ ЧАСОВОЙ СТРЕЛКИ. 7.3. Ручки бесступенчатых регуляторов мощности трубчатых элсктрокон-форок в электроплите ’’Электра 1002” НЕ ИМЕЮТ КРУГОВОГО ВРАЩЕНИЯ, включение электроконфорок производится ПО ЧАСОВОЙ СТРЕЛКЕ, выключение — ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

7.5. Включение нагревателей жарочного шкафа производится ручкой трехпознционного переключателя, расположенного с левой стороны панели. Этой же ручкой производится включение гриля вращением ее до отметки гриля.

7.6. Одновременно включение нагревателей жарочного электрошкафа и гриля невозможно.

7.7. Ручка трехпознционного переключателя нагревателей элсктрошка-фа НЕ ИМЕЕТ КРУГОВОГО ВРАЩЕНИЯ, включение нагревателей производится ПО ЧАСОВОЙ СТРЕЛКЕ, выключение — ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

7.8. При включении электронагревателей жарочного шкафа загораются две сигнальные лампы. При достижении заданной температуры рабочего пространства жарочного электрошкафа нагреватели автоматически отключаются и крайняя левая лампа гаснет. При снижении температуры нагреватели включаются и цикл повторяется.

7.9. При включении 1риля загорается только вторая лампа слева.

7.10. Блокирующий переключатель, установленный в электроплитах «Электра 1002” н «Электра 1006” (рис. 3,4) не дает возможности одновременного включения нагревательных элементов:

— в положении «О” блокирующего переключателя отключены от сети чугунная конфорка мощностью 2 кВт, нагреватели жарочного шкафа и гриля. Остальные нагреватели электроплиты могут быть включены соответствующими ручками переключателей;

— при повороте ручки блокирующего переключателя от положения ’’О” по часовой стрелке до условного обозначения ’’электроконфорка” одновременно могут быть включены соответствующими ручками переключателей только четыре конфорки;

— при повороте ручки переключателя от положения «О” против часовой стрелки до условного обозначения ’’жарочный шкаф” от сети отключается чугунная конфорка мощностью 2 кВт, при этом одновременно могут быть включены 3 оставшиеся конфорки, а также нагреватели жарочного шкафа или гриль.

7.11. Включение моторедуктора или лампы освещения рабочего пространства жарочного электрошкафа производится трехпозиционным клавишным переключателем, имеющим три положения: нейтральное, включен моторедуктор, включена лампа (рис. 2,3,4).

7.12. Для снижения расхода электроэнергии, ускорения процесса приготовления пищи и увиличения срока службы электроконфорок рекомендуется пользоваться кухонной посудой, имеющей ровное и плоское дно диаметром равным или несколько большим диаметра электроконфорки.

(рис. 10).

Рис. 10. Выбор посуды 1, 2,3,4 — неправильно, 5 — правильно.



7.13. Приготовление пищи рекомендуется начать на максимальной мощности нагревателей. После закипания, или несколько раньше, необходимо переключить нагреватели на минимальную или среднюю мощность в зависимости от объема посуды.

7.14. Выпечка мучных изделий, тушение продуктов производится в жарочном электрошкафу. Жарение мяса может производиться как на противне, так и на решетке или на вертеле.

7.15 Приготовление продукта на вертеле производится с применением суппорта, 2-х вилок для закрепления продукта, при работающем моторедукторе включенном гриле, при этом дверка жарочного электрошкафа должна быть приоткрыта и установлен защитный щиток (рис. 11).







7.16. При приготовлении на вертеле или на решетке продукт следует рас-пологать в зоне максимальной мощности инфракрасных лучей гриля. Порционные куски мясных и рыбных блюд должны иметь по возможности равную толщину во избежании неравномерного прожаривания.

7.17. При жарении на вертеле, как и на решетке, необходим ротивень для сбора подлива и жиров (рис. 11).

7.18. Перед использованием жарочного электрошкафа его необходимо разогреть в течении 10-15 минут на отметке 200, после чего можно производить выпечку.

7.19. При выпечке не рекомендуется часто открывать дверку жарочного элекгрошкафа, что бы нс охлаждать его. Если в процессе выпечки передняя или задняя части изделия зарумянятся сильнее, то через некоторое время противень можно разверну! ь на 180 градусов.

7.20. По окончании приготовления пищи необходимо выключить все нагревательные элементы электроплиты.

7.21. От правильной эксплуатации срок службы электроплиты увеличивается. С повышением напряжения в сети мощность нагревателей резко возрастает, что приводит их к преждевременному выходу из строя.

7.22. Для приготовления отдельных видов изделий рекомендуются режимы, указанные в таблице 3. Днные, приведенные в таблице, являются ориентировочными. Собственный опыт и вкус позволит Вам внести необходимые коррективы.









7.23. Рекомендации по приготовлению пищи в жарочном электрошкафу на решетке при пользовании грилем:



8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



8.1. Наружные эмалированные поверхности электроплиты следует мыть мыльной водой и протирать мягкой тканью.

8.2. Пятна от пищи необходимо удалять до высыхания.

83. Все элементы жарочного электрошкафа, его дно и стенки, а также рабочие поверхности электроконфорок необходимо переодически промывать слабым содовым раствором или мыльной водой и протирать мягкой сухой тканью. 8.4. Для чистки расположенной под нагревательным элементом чаши трубчатый нагреватель следует повернуть относительно ввода в чашу на 90 градусов. Крестовину из чаши удалить. Чистку чаши производить с применением хозяйственных паст.

8.5. В случае возникновепня неисправпости обращайтесь к организациям, имеющим право на ремонт электробытовых нагревательных приборов.



9. ПРАВИЛА ХРАНЕНИЯ



Электроплиты должны храниться в отапливаемых и вентилируемых помещениях при температуре воздуха от +1 до +40 градусов, относителыной влажности не более 80%, при отсугствни в воздухе кислотных и других паров, вредно действующих на материалы электроплиты.



12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



12.1. Завод-изготовитель гарантирует нормальную работу электроплиты в течении двух лет со дня получения ее потребителем, с обязательной отметкой даты установки электроплиты в галопе на установку, при условии соблюдения потребителем правил хранения, эксплуатации и проведения технического обслуживания силами специализированных организаций за счет средств жилищно-эксплуатационных организаций.

12.2. Подключение электроплиты должно осуществляться в строгом соответствии с правилами ПЗУ.

12.3. Организации, занимающиеся установкой электроплит, должны сдавать их в эксплуатацию проверенными и в исправном состоянии, о чем должна быть сделана отметка в талоне на установку.

12.4. При отсутствии отметки в талоне на установку электроплиты в домах нового строительства гарантийный срок исчисляется со дня подписания государственной комиссией акта о приемке дома.

12.5. Гарантийный и послегарантийный ремонт электроплиты должен производиться соответствующими ремонтными организациями.

12.6. Завод-изготовитель не несет ответственности в случаях:

— небрежного транспортирования и хранения;

— несоблюдения потребителем правил эксплуатации;

— разборки электроплиты потребителем или лицом, не имеющим права на ремонт электроплит.

12.7. Для приобретения запасных частей к электроплитам следует обращаться в коммунальные организации города, завод-изготовитель не ведет переписку по запасным частям.
