​Ветряк для выработки электроэнергии: сколько стоит, как работает, примеры

Ветроэлектростанции (ВЭС), или как их еще называют ветряки – это устройства, преобразующие энергию движения ветра в электричество. Электричество, получаемое при помощи ветряков, является простым и экологичным источником энергии, поэтому в некоторых частях земли построены огромные комплексы, объединяющие множество ветрогенераторов в единую сеть. Такие массивы способны обеспечивать электроэнергией крупные населенные пункты, и даже целые регионы. Но для питания частного дома достаточно одного небольшого ветряка, и получать электричество при его помощи можно практически в любой местности.

Содержание

Классификация ВЭС

Существует множество разновидностей ВЭС, и все их можно классифицировать по различным признакам. Основным отличительным признаком являются конструктивные особенности. По конструкции они подразделяются на роторные и крыльчатые. По способу расположения выделяют следующие виды:

  • Наземные;
  • Прибрежные;
  • Плавающие;
  • Офшорные.

А по функциональному назначению ветряные электростанции бывают стационарные и мобильные.

Наиболее популярной конструкцией для промышленного получения электрической энергии являются ветряки крыльчатого типа. Они позволяют вырабатывать больше энергии, но, при этом, роторные конструкции издают меньше шума и не так сильно зависят от направления ветра.

Принцип работы

Все современные ветряки работают по проверенному веками принципу ветряной мельницы. Только в данном случае энергия вращения лопастей передается не на механический привод, а на генератор, при вращении ротора которого вырабатывается электричество. Затем электроэнергия накапливается в блоке аккумуляторных батарей и через инвертор передается к потребителям. Для обеспечения электроснабжения большого количества потребителей требуется объединение ветряков в единую сеть.

Для изготовления ветряка применены следующие элементы:

  • Лопасти;
  • Ротор турбины;
  • Редуктор;
  • Контроллер;
  • Ось электрического генератора;
  • Генератор
  • Инвертор;
  • Аккумулятор.

Для изготовления пропеллера можно использовать практически любые материалы, обеспечивающие достаточную парусность. Это может быть парусный ветряк из прочной ткани, ветряк из бочки или пластиковых бутылок. При изготовлении миниатюрной установки ветряк можно сделать даже из бумаги.

При изготовлении ветряка своими руками можно использовать ротор из шуруповерта или двигатель от любой бытовой техники. Для изготовления самодельного генератора для ветряка подойдет шаговый двигатель от принтера, а автомобильный генератор можно использовать практически без переделки.

Шаговый двигатель

Электрическая схема генератора на шаговом двигателе

С появлением на российском рынке неодимовых магнитов, популярность приобрела схема изготовления низкооборотистого аксиального генератора для ветряка на этих магнитах.

Подключение ветряка к генератору

При изготовлении своими руками ветряка мощностью до 3 кВт и рабочим напряжением 220В можно воспользоваться идеей разработки российской компании Аэрогрин. В конструкции данного ветряка применен принцип роторной авиационной турбины. В качестве лопастей используются небольшие лопатки из полимерных материалов. Вся конструкция укрыта кожухом из звукопоглощающего материала. Такой ветряк не тратит энергию на поиск ветра, создает минимум шума и не раздражает соседей постоянно вращающимися лопастями.

Сколько стоит ветряк

Для того чтобы купить ВЭС заводского производства в России можно сравнить цены на ветряки для выработки электроэнергии от различных производителей. Лучше всего для этого указать в запросе поисковой системы свой регион, это позволит быстрее найти поставщиков, которые работают ближе к планируемому месту установки ветряка и сэкономить на доставке и установке. Например, при необходимости организовать электроснабжение дачи в Ленинградской области, в поисковой строке можно набрать следующий запрос: «купить ветряк для частного дома цена СПб».

Приобрести можно как комплекс целиком, так и отдельные детали. Если лопасти и ротор можно изготовить самостоятельно, то генератор для ветряка можно купить по сравнительно низким ценам.

Выбор конструкции ветрогенератора

Основной проблемой при выборе конструкции ветряка является выбор между ветряками с горизонтальной и вертикальной осью вращения. Однозначного ответа на вопрос, какой ветряк лучше горизонтальный или вертикальный, не существует.

Классический ветрогенератор имеет горизонтальную ось вращения и механизм поиска ветра, работающий по принципу флюгера. Для его раскручивания необходим ветер, дующий со скоростью 7 – 8 м/с.

Тогда как спиралевидные ветряки с вертикальной осью вращения не так сильно зависят от скорости и направления ветра.

Но самое широкое распространения ВЭС получили на территории Крымского полуострова. В силу своего географического положения Крым имеет возможность использовать энергию ветра с максимальной пользой. Ветряки в Крыму расположены практически везде, где позволяет местность. Здесь расположено несколько крупных ветряных электростанций. На самой крупной из них работают 127 ветрогенераторов.

В прошлом году в Ульяновске был запущен комплекс из 14 ветряков общей мощностью более 30МВт. Строительство ветряной электростанции начато и в республике Адыгея. Планируется, что ветряки, установленные в Адыгее, будут давать мощность в 150МВт.

Также в прошлом году начало свою работу совместное российско-испанское предприятие по выпуску ветряков в Таганроге. Производство организовано на заводе «Красный котельщик».

Ветряки в Европе

Для многих европейских стран наличие ветряков в некоторых регионах уже давно стало привычным делом. Причем устанавливают их не только на суше но и в море.

Лидерами по производству и использованию ветряков являются Франция, Германия и скандинавские страны.

В последнее время в европейских странах построено множество гигантских ветряков. Например, одним из крупнейших ветряков в Германии является огромная башня высотой 120м с ротором, каждая из трех лопастей которого имеет длину 52 м, ширину 6 м и весит 20 т. Это гигантское сооружение построено под Магдебургом в 2002 году и его мощность составляет 4,5 МВт.

На данный момент самым большим в мире ветряком считается ветрогенератор мощностью 7 МВт и высотой 141 м, расположенный рядом с немецким городом Эмден. Но в ближайшее время в Норвегии планируется запуск ветряка высотой 162 м, который сможет обеспечить электроэнергией около 2000 домов.

Ветроэнергетика — Википедия

Ветроэнергетика — отрасль энергетики, специализирующаяся на преобразовании кинетической энергии воздушных масс в атмосфере в электрическую, механическую, тепловую или в любую другую форму энергии, удобную для использования в народном хозяйстве. Такое преобразование может осуществляться такими агрегатами, как ветрогенератор (для получения электрической энергии), ветряная мельница (для преобразования в механическую энергию), парус (для использования в транспорте) и другими.

Ветропарк в Эстонии

Энергию ветра относят к возобновляемым видам энергии, так как она является следствием активности Солнца. Ветроэнергетика является бурно развивающейся отраслью. К началу 2016 года общая установленная мощность всех ветрогенераторов составила 432 гигаватта[1] и, таким образом, превзошла суммарную установленную мощность атомной энергетики (однако на практике использованная в среднем за год мощность ветрогенераторов (КИУМ) в несколько раз ниже установленной мощности, в то время как АЭС почти всегда работает в режиме установленной мощности). В 2014 году количество электрической энергии, произведённой всеми ветрогенераторами мира, составило 706 тераватт-часов (3 % всей произведённой человечеством электрической энергии)

[2]. Некоторые страны особенно интенсивно развивают ветроэнергетику, в частности, на 2015 год в Дании с помощью ветрогенераторов производится 42 % всего электричества; 2014 год в Португалии — 27 %; в Никарагуа — 21 %; в Испании — 20 %; Ирландии — 19 %; в Германии — 18,8% [3]; в ЕС в целом — 7,5 %[4]. В 2014 году 85 стран мира использовали ветроэнергетику на коммерческой основе. По итогам 2015 года в ветроэнергетике занято более 1 000 000 человек во всем мире[5] (в том числе 500 000 в Китае и 138 000 в Германии)[6].

Крупные ветряные электростанции включаются в общую сеть, более мелкие используются для снабжения электричеством удалённых районов. В отличие от ископаемого топлива, энергия ветра практически неисчерпаема, повсеместно доступна и более экологична. Однако, сооружение ветряных электростанций сопряжено с некоторыми трудностями технического и экономического характера, замедляющими распространение ветроэнергетики. В частности, непостоянство ветровых потоков не создаёт проблем при небольшой пропорции ветроэнергетики в общем производстве электроэнергии, однако при росте этой пропорции, возрастают также и проблемы надёжности производства электроэнергии

[7][8][9]. Для решения подобных проблем используется интеллектуальное управление распределением электроэнергии.

История использования энергии ветра[править | править код]

Мельница со станиной

Ветряные мельницы использовались для размола зерна в Персии уже в 200-м году до н. э. Мельницы такого типа были распространены в исламском мире и в XIII веке принесены в Европу крестоносцами[10].

Мельницы на козлах, так называемые немецкие мельницы, являлись до середины XVI века единственно известными. Сильные бури могли опрокинуть такую мельницу вместе со станиной. В середине XVI столетия один фламандец нашёл способ, посредством которого это опрокидывание мельницы делалось невозможным. В мельнице он ставил подвижной только крышу, и для того, чтобы поворачивать крылья по ветру, необходимо было повернуть лишь крышу, в то время как само здание мельницы было прочно укреплено на земле.

Маркс К. Машины: применение природных сил и науки.

Масса козловой мельницы была ограниченной в связи с тем, что её приходилось поворачивать вручную. Поэтому была ограниченной и её производительность. Усовершенствованные мельницы получили название шатровых.

В XVI веке в городах Европы начинают строить водонасосные станции с использованием гидродвигателя и ветряной мельницы: Толедо — 1526 год, Глостер — 1542 год, Лондон — 1582 год, Париж — 1608 год и так далее.

В Нидерландах многочисленные ветряные мельницы откачивали воду с земель, ограждённых дамбами. Отвоёванные у моря земли использовались в сельском хозяйстве. В засушливых областях Европы ветряные мельницы применялись для орошения полей.

Первая ветряная электростанция — «мельница» Блита диаметров 9 метров — была построена в 1887 году на даче Блита в Мэрикирке (Великобритания)[11]. Блит предложил избыточную электроэнергию со своей «мельницы» жителям Мэрикирка для освещения главной улицы, но получил отказ, так как те считали, что электроэнергия — это «работа дьявола»[12]. В дальнейшем Блит построил ветряную турбину для подачи аварийного питания в местную больницу, сумасшедший дом и амбулаторию[13]. Однако технологию Блита сочли экономически нежизнеспособной и следующая ветроэлектростанция появилась в Великобритании только в 1951 году[14]. Первая автоматически управляемая ветряная установка американца Чарльза Браша появилась в 1888 году и имела диаметр ротора 17 метров[15].

В Дании в 1890 году была построена первая ветроэлектростанция, а к 1908 году насчитывалось уже 72 станции мощностью от 5 до 25 кВт. Крупнейшие из них имели высоту башни 24 метра и четырёхлопастные роторы диаметром 23 метра. Предшественница современных ветроэлектростанций с горизонтальной осью имела мощность 100 кВт и была построена в 1931 году в Ялте. Она имела башню высотой 30 метров. К 1941 году единичная мощность ветроэлектростанций достигла 1,25 МВт.

В период с 1940-х по 1970-е годы ветроэнергетика переживает период упадка в связи с интенсивным развитием передающих и распределительных сетей, дававших независимое от погоды энергоснабжение за умеренные деньги.

Возрождение интереса к ветроэнергетике началось в 1970-х после нефтяного кризиса 1973 года. Кризис продемонстрировал зависимость многих стран от импорта нефти и привел к поиску вариантов снижения этой зависимости. В середине 1970-х в Дании начались испытания предшественников современных ветрогенераторов. Позднее чернобыльская катастрофа также стимулировала интерес к возобновляемым источникам энергии. Калифорния осуществила одну из первых программ стимулирования ветроэнергетики, начав предоставление налоговых льгот для производителей электроэнергии из ветра[10].

В России[править | править код]

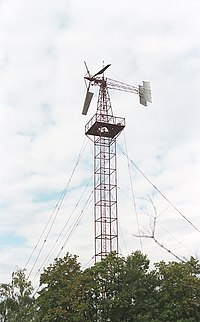

В середине 1920-х годов ЦАГИ разрабатывал ветро-электрические станции и ветряки для сельского хозяйства. Конструкция «крестьянского ветряка» могла быть изготовлена на месте из доступных материалов. Его мощность варьировалась от 3 л. с., 8 л. с. до 45 л. с. Такая установка могла освещать 150—200 дворов или приводить в действие мельницу. Для постоянства работы был предусмотрен гидравлический аккумулятор[16]. В 1931 году в Курске была построена ветроэлектростанция Уфимцева, первая в мире ветроэлектрическая станция с инерционным аккумулятором, она является объектом культурного наследия федерального значения. В том же году в Балаклаве вошла в строй ветроэлектростанция мощностью 100 киловатт, на тот момент самая мощная в мире, разрушена в 1941 году во время боёв Великой Отечественной войны[17].

Технический потенциал ветровой энергии России оценивается свыше 50 000 млрд кВт⋅ч/год. Экономический потенциал составляет примерно 260 млрд кВт⋅ч/год, то есть около 30 процентов производства электроэнергии всеми электростанциями России[18].

Энергетические ветровые зоны в России расположены, в основном, на побережье и островах Северного Ледовитого океана от Кольского полуострова до Камчатки, в районах Нижней и Средней Волги и Дона, побережье Каспийского, Охотского, Баренцева, Балтийского, Чёрного и Азовского морей. Отдельные ветровые зоны расположены в Карелии, на Алтае, в Туве, на Байкале.

Максимальная средняя скорость ветра в этих районах приходится на осенне-зимний период — период наибольшей потребности в электроэнергии и тепле. Около 30 % экономического потенциала ветроэнергетики сосредоточено на Дальнем Востоке, 14 % — в Северном экономическом районе, около 16 % — в Западной и Восточной Сибири.

Суммарная установленная мощность ветровых электростанций в стране на 2009 год составляет 17-18 МВт.

Самые крупные ветроэлектростанции России находятся в Крыму и построены украинскими предпринимателями: Донузлавская ВЭС (суммарная мощность 18,7 МВт), Останинская ВЭС («Водэнергоремналадка») (26 МВт), Тарханкутская ВЭС (15,9 МВт) и Восточно-Крымская ВЭС. В общей сложности они располагают 522 ветроагрегатами мощностью 59 МВт.

Ещё одна крупная ветроэлектростанция России (5,1 МВт) расположена в районе посёлка Куликово Зеленоградского района Калининградской области. Зеленоградская ВЭУ состоит из 21 установки датской компании SEAS Energi Service A.S.

На Чукотке действует Анадырская ВЭС мощностью 2,5 МВт (10 ветроагрегатов по 250 кВт). Годовая выработка в 2011 году не превысила 0,2 млн кВт⋅ч.

В Республике Башкортостан действует ВЭС Тюпкильды мощностью 2,2 МВт, располагающаяся около одноимённой деревни Туймазинского района[18]. ВЭС состоит из четырёх ветроагрегатов немецкой фирмы Hanseatische AG типа ЕТ 550/41 мощностью по 550 кВт. Годовая выработка электроэнергии в 2008—2010 годах не превышала 0,4 млн кВт⋅ч.

В Республике Калмыкия в Приютненском районе, компанией ООО «АЛТЭН» была построена ветровая электростанция мощностью 2,4 МВт, суммарной выработкой 10 млн кВт⋅ч в год. ООО «АЛТЭН» управляет активами установленного ветропарка, а также проводит мероприятия по его обслуживанию и эксплуатации совместно с компанией Vensys-Elektrotechnik.

В Республике Коми вблизи Воркуты недостроена Заполярная ВДЭС мощностью 3 МВт. На 2006 действуют 6 установок по 250 кВт общей мощностью 1,5 МВт.

На острове Беринга Командорских островов действует ВЭС мощностью 1,2 МВт.

Успешным примером реализации возможностей ветряных установок в сложных климатических условиях является ветродизельная электростанция на мысе Сеть-Наволок Кольского полуострова мощностью до 0,1 МВт. В 17 километрах от неё в 2009 году начато обследование параметров будущей ВЭС работающей в комплексе с Кислогубской ПЭС.

Существуют проекты на разных стадиях проработки Ленинградской ВЭС 75 МВт Ленинградская область, Ейской ВЭС 72 МВт Краснодарский край, Калининградской морской ВЭС 50 МВт, Морской ВЭС 30 МВт Карелия, Приморской ВЭС 30 МВт Приморский край, Магаданской ВЭС 30 МВт Магаданская область, Чуйской ВЭС 24 МВт Республика Алтай, Усть-Камчатской ВДЭС 16 МВт Камчатская область, Новиковской ВДЭС 10 МВт Республика Коми, Дагестанской ВЭС 6 МВт Дагестан, Анапской ВЭС 5 МВт Краснодарский край, Новороссийской ВЭС 5 МВт Краснодарский край, Валаамской ВЭС 4 МВт Карелия, Приютненской ВЭС 51 МВт Республика Калмыкия.

Ветряной насос «Ромашка» производства СССР

Как пример реализации потенциала территорий Азовского моря можно указать Новоазовскую ВЭС, действующей на 2010 год мощностью в 21,8 МВт, установленную на украинском побережье Таганрогского залива.

В 2003—2005 годах в рамках РАО ЕЭС проведены эксперименты по созданию комплексов на базе ветрогенераторов и двигателей внутреннего сгорания, по программе в посёлке Тикси установлен один агрегат. Все проекты начатые в РАО, связанные с ветроэнергетикой переданы компании РусГидро. В конце 2008 года РусГидро начала поиск перспективных площадок для строительства ветряных электростанций[19].

Предпринимались попытки серийного выпуска ветроэнергетических установок для индивидуальных потребителей, например водоподъёмный агрегат «Ромашка».

В последние годы увеличение мощностей происходит в основном за счет маломощных индивидуальных энергосистем, объём реализации которых составляет 250 ветроэнергетических установок (мощностью от 1 кВт до 5 кВт).

Современные методы генерации электроэнергии из энергии ветра[править | править код]

Мощность ветрогенератора зависит от площади, ометаемой лопастями генератора, и высоты над поверхностью. Например, турбины мощностью 3 МВт (V90) производства датской фирмы Vestas имеют общую высоту 115 метров, высоту башни 70 метров и диаметр лопастей 90 метров.

Воздушные потоки у поверхности земли/моря являются турбулентными — нижележащие слои тормозят расположенные выше. Этот эффект заметен до высоты 2 км, но резко снижается уже на высотах больше 100 метров.[20] Высота расположения генератора выше этого приземного слоя одновременно позволяет увеличить диаметр лопастей и освобождает площади на земле для другой деятельности. Современные генераторы (2010 год) уже вышли на этот рубеж, и их количество резко растёт в мире.[21] Ветрогенератор начинает производить ток при ветре 3 м/с и отключается при ветре более 25 м/с. Максимальная мощность достигается при ветре 15 м/с. Отдаваемая мощность пропорциональна третьей степени скорости ветра: при увеличении ветра вдвое, от 5 м/с до 10 м/с, мощность увеличивается в восемь раз.[22]

В августе 2002 года компания Enercon построила прототип ветрогенератора E-112 мощностью 4,5 МВт. До декабря 2004 года турбина оставалась крупнейшей в мире. В декабре 2004 года германская компания REpower Systems построила свой ветрогенератор мощностью 5,0 МВт. Диаметр ротора этой турбины 126 метров, масса гондолы — 200 тонн, высота башни — 120 м. В конце 2005 года Enercon увеличил мощность своего ветрогенератора до 6,0 МВт. Диаметр ротора составил 114 метров, высота башни 124 метра. В 2009 году турбины класса 1,5 — 2,5 МВт занимали 82 % в мировой ветроэнегетике[23].

В январе 2014 года датская компания Vestas начала тестировать турбину V-164 мощностью 8 МВт. Первый контракт на поставку турбин был заключен в конце 2014 года. На сегодняшний день V-164 — наиболее мощный ветрогенератор в мире. Ведутся разработки генераторов мощностью более 10 МВт.

Наибольшее распространение в мире получила конструкция ветрогенератора с тремя лопастями и горизонтальной осью вращения, хотя кое-где ещё встречаются и двухлопастные. Наиболее эффективной конструкцией для территорий с малой скоростью ветровых потоков признаны ветрогенераторы с вертикальной осью вращения, т. н. роторные, или карусельного типа. Сейчас все больше производителей переходят на производство таких установок, так как далеко не все потребители живут на побережьях, а скорость континентальных ветров обычно находится в диапазоне от 3 до 12 м/с. В таком ветрорежиме эффективность вертикальной установки намного выше. Стоит отметить, что у вертикальных ветрогенераторов есть ещё несколько существенных преимуществ: они практически бесшумны, и не требуют совершенно никакого обслуживания, при сроке службы более 20 лет. Системы торможения, разработанные в последние годы, гарантируют стабильную работу даже при периодических шквальных порывах до 60 м/с.

Дания, Нидерланды и Германия собираются заложить искусственный остров в Северном море для выработки ветровой энергии. Проект планируется реализовывать на самой крупной отмели Северного моря Доггер-банка (в 100 километрах от восточного побережья Англии), так как здесь удачно сочетаются следующие факторы: относительно низкий уровень моря и мощные потоки воздуха. Остров площадью в шесть квадратных километров будет оборудован ветряными фермами с тысячами мельниц, также там будут построены взлетно-посадочная полоса и порт. Главная инновация данного строительства заключается в концентрации на максимально низкой стоимости транзита энергии. Основной целью проекта является создание ветропарка, который может вырабатывать до 30 Гвт дешевой электроэнергии. Долгосрочные планы предполагают увеличение этого количества до 70-100 Гвт, что позволит обеспечивать энергией около 80 миллионов жителей Европы, в том числе Германии, Нидерландов и Дании. [24]

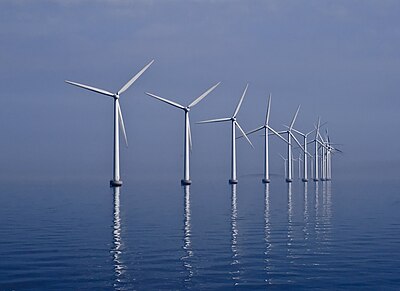

Наиболее перспективными местами для производства энергии из ветра считаются прибрежные зоны. Но стоимость инвестиций по сравнению с сушей выше в 1,5-2 раза. В море, на расстоянии 10-12 км от берега (а иногда и дальше), строятся офшорные ветряные электростанции. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Также оффшорная электростанция включает распределительные подстанции и подводные кабели до побережья.

Помимо свай для фиксации турбин могут использоваться и другие типы подводных фундаментов, а также плавающие основания. Первый прототип плавающей ветряной турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

5 июня 2009 года компании Siemens AG и норвежская Statoil объявили об установке первой в мире коммерческой плавающей ветроэнергетической турбины мощностью 2,3 МВт, производства Siemens Renewable Energy.[25]

Несмотря на снижение затрат на строительство ветрогенераторов в море в 2010-х годах, офшорная ветроэнергетика является одним из наиболее дорогих источников электричества. Стоимость производства электричества на офшорных ветроэлектростанциях колеблется от 200 до 125 долларов США / МВт*ч. MHI-Vestas, Siemens и DONG Energy подписали соглашение, в соответствии с которым компании стремятся снизить к 2020 году стоимость офшорного электричества ниже 120 долларов США / МВт*ч.

Статистика по использованию энергии ветра[править | править код]

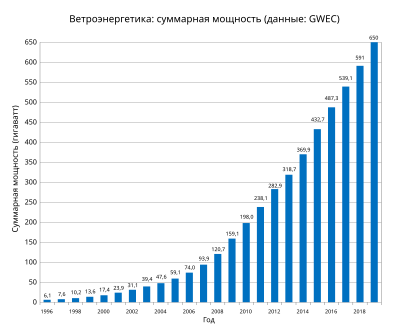

К началу 2019 года общая установленная мощность всех ветрогенераторов превысила 600 гигаватт. Среднее увеличение суммы мощностей всех ветрогенераторов в мире, начиная с 2009 года, составляет 38-40 гигаватт за год и обусловлено бурным развитием ветроэнергетики в США, Индии, КНР и ЕС [26].

Во всём мире в 2008 году в индустрии ветроэнергетики были заняты более 400 тысяч человек. В 2008 году мировой рынок оборудования для ветроэнергетики вырос до 36,5 миллиардов евро, или около 46,8 миллиардов американских долларов[27][28].

В 2010 году в Европе было сконцентрировано 44 % установленных ветряных электростанций, в Азии — 31 %, в Северной Америке — 22 %.

Суммарные установленные мощности, МВт по данным блога WWEA.[источник не указан 200 дней]
1997199819992000200120022003200420052006200720082009201020112012201320172018
74759663136961803924320311643929047686590047390493849120791157000196630237227282400318529546380600278

В 2014 году 39 % электроэнергии в Дании вырабатывалось из энергии ветра.

В 2014 году ветряные электростанции Германии произвели 8,6 % от всей произведённой в Германии электроэнергии.

В 2009 году в Китае ветряные электростанции вырабатывали около 1,3 % электроэнергии страны. В КНР с 2006 года действует закон о возобновляемых источниках энергии. Предполагается, что к 2020 году мощности ветроэнергетики достигнут 80-100 ГВт.[29]

В декабре 2014 года ветроэнергетика обеспечила 164 % электричества, потребляемого домохозяйствами Шотландии[30][нет в источнике]. 28 октября 2013 в 2 часа ночи ветрогенераторы Дании произвели в пике 122 процента от потребляемой мощности электричества в стране[31]. Португалия и Испания в некоторые дни 2007 года из энергии ветра выработали около 20 % электроэнергии[32]. 22 марта 2008 года в Испании из энергии ветра было выработано 40,8 % всей электроэнергии страны[33].

Запасы энергии ветра более чем в сто раз превышают запасы гидроэнергии всех рек планеты.

Германия планирует к 2025 году производить 40-45 % электроэнергии из возобновляемых источников энергии. Ранее Германия устанавливала цель 12 % электричества к 2010 году. Эта цель была достигнута в 2007 году.

Дания планирует к 2020 г. 50 % потребности страны в электроэнергии обеспечивать за счет ветроэнергетики[34].

Франция планирует к 2020 году построить ветряных электростанций на 25 000 МВт, из них 6000 МВт — офшорных[35].

В 2008 году Европейским Союзом установлена цель: к 2010 году установить ветрогенераторов на 40 тыс. МВт, а к 2020 году — 180 тыс. МВт. Согласно планам Евросоюза общее количество электрической энергии, которую выработают ветряные электростанции, составит 494,7 Тв-ч.[36][37].

В Китае принят Национальный План Развития. Планируется, что установленные мощности Китая должны вырасти до 5 тыс. МВт к 2010 году и до 30 тыс. МВт к 2020 году[38]. Однако бурное развитие ветроэнергетического сектора позволило Китаю превысить порог в 30 ГВт установленной мощности уже в 2010 году.[39]

Индия планировала к 2012 году увеличить свои ветряные мощности в 2 раза (на 6 тысяч МВт) в сравнении с 2008 годом[40]. Эта цель была достигнута.

Венесуэла за 5 лет с 2010 года намеревалась построить ветряных электростанций на 1500 МВт.[41]. Цель не была достигнута.

Экономические аспекты ветроэнергетики[править | править код]

Лопасти ветрогенератора на строительной площадке.

Основная часть стоимости ветроэнергии определяется первоначальными расходами на строительство сооружений ВЭУ (стоимость 1 кВт установленной мощности ВЭУ ~$1000).

Экономия топлива[править | править код]

Ветряные генераторы в процессе эксплуатации не потребляют ископаемого топлива. Работа ветрогенератора мощностью 1 МВт за 20 лет позволяет сэкономить примерно 29 тыс. тонн угля или 92 тыс. баррелей нефти.

Себестоимость электроэнергии[править | править код]

Себестоимость электричества, производимого ветрогенераторами, зависит от скорости ветра[42].

Скорость ветраСебестоимость (для США, 2004 год)
7,16 м/c4,8 цента/кВт·ч;
8,08 м/с3,6 цента/кВт·ч;
9,32 м/с2,6 цента/кВт·ч.

Для сравнения: себестоимость электричества, производимого на угольных электростанциях США, 9 — 30 цента/кВт·ч. Средняя стоимость электричества в Китае 13 цента/кВт·ч.

При удвоении установленных мощностей ветрогенерации себестоимость производимого электричества падает на 15 %. Ожидается, что себестоимость ещё снизится на 35—40 % к концу 2006 г. В начале 80-х годов стоимость ветряного электричества в США составляла $0,38.

В марте 2006 года Earth Policy Institute (США) сообщил о том, что в двух районах США стоимость ветряной электроэнергии стала ниже стоимости традиционной энергии. Осенью 2005 года из-за роста цен на природный газ и уголь стоимость ветряного электричества стала ниже стоимости электроэнергии, произведённой из традиционных источников. Компании Austin Energy из Техаса и Xcel Energy из Колорадо первыми начали продавать электроэнергию, производимую из ветра, дешевле, чем электроэнергию, производимую из традиционных источников.

Экономика ветроэнергетики в России[править | править код]

Солнечный ветрогенератор для уличного освещения

В большинстве регионов России среднегодовая скорость ветра не превышает 5 м/с[источник не указан 2707 дней], в связи с чем привычные ветрогенераторы с горизонтальной осью вращения практически не применимы — их стартовая скорость начинается с 3-6 м/с, и получить от их работы существенное количество энергии не удастся. Однако на сегодняшний день все больше производителей ветрогенераторов предлагают т. н. роторные установки, или ветрогенераторы с вертикальной осью вращения. Принципиальное отличие состоит в том, что вертикальному генератору достаточно 1 м/с чтобы начать вырабатывать электричество. Развитие этого направления снимает ограничения по использованию энергии ветра в целях электроснабжения. Наиболее прогрессивная технология — сочетание в одном устройстве генераторов двух видов — вертикального ветрогенератора и солнечных батарей. Дополняя друг друга, совместно они гарантируют производство достаточного количества электроэнергии на любых территориях и в любых климатических условиях. Достаточных, например, для уличного освещения или питания объектов инженерно-технической инфраструктуры (базовые станции сотовой связи[источник не указан 2648 дней], пункты наблюдения, погодные и метеостанции и так далее).

Другие экономические проблемы[править | править код]

Ветроэнергетика является нерегулируемым источником энергии. Выработка ветроэлектростанции зависит от силы ветра — фактора, отличающегося большим непостоянством. Соответственно, выдача электроэнергии с ветрогенератора в энергосистему отличается большой неравномерностью как в суточном, так и в недельном, месячном, годовом и многолетнем разрезах. Учитывая, что энергосистема сама имеет неоднородности нагрузки (пики и провалы энергопотребления), регулировать которые ветроэнергетика, естественно, не может, введение значительной доли ветроэнергетики в энергосистему способствует её дестабилизации. Понятно, что ветроэнергетика требует резерва мощности в энергосистеме (например, в виде газотурбинных электростанций), а также механизмов сглаживания неоднородности их выработки (в виде ГЭС или ГАЭС). Данная особенность ветроэнергетики существенно удорожает получаемую от них электроэнергию. Энергосистемы с большой неохотой подключают ветрогенераторы к энергосетям, что привело к появлению законодательных актов, обязующих их это делать.

Проблемы в сетях и диспетчеризации энергосистем из-за нестабильности работы ветрогенераторов начинаются после достижения ими доли в 20-25 % от общей установленной мощности системы. Для России это будет показатель, близкий к 50 тыс. — 55 тыс. МВт.

По данным испанских компаний «Gamesa Eolica» и «WinWind» точность прогнозов выдачи энергии ветростанций при почасовом планировании на рынке «на день вперёд» или спотовом режиме превышает 95 %.

Небольшие единичные ветроустановки могут иметь проблемы с сетевой инфраструктурой, поскольку стоимость линии электропередачи и распределительного устройства для подключения к энергосистеме могут оказаться слишком большими. Проблема частично решается, если ветроустановка подключается к местной сети, где есть энергопотребители. В этом случае используется существующее силовое и распределительное оборудование, а ВЭС создаёт некоторый подпор мощности, снижая мощность, потребляемую местной сетью извне. Трансформаторная подстанция и внешняя линия электропередачи оказываются менее нагруженными, хотя общее потребление мощности может быть выше.

Крупные ветроустановки испытывают значительные проблемы с ремонтом, поскольку замена крупной детали (лопасти, ротора и т. п.) на высоте более 100 метров является сложным и дорогостоящим мероприятием.

В России считается, что применение ветрогенераторов в быту для обеспечения электричеством малоцелесообразно из-за:

  • Высокой стоимости инвертора ~ 50 % стоимости всей установки (применяется для преобразования переменного или постоянного тока получаемого от ветрогенератора в ~ 220В 50Гц (и синхронизации его по фазе с внешней сетью при работе генератора впараллель)
  • Высокой стоимости аккумуляторных батарей — около 25 % стоимости установки (используются в качестве источника бесперебойного питания при отсутствии или пропадании внешней сети)
  • Для обеспечения надёжного электроснабжения к такой установке иногда добавляют дизель-генератор, сравнимый по стоимости со всей установкой.

В настоящее время, несмотря на рост цен на энергоносители, себестоимость электроэнергии не составляет сколько-нибудь значительной величины у основной массы производств по сравнению с другими затратами; ключевыми для потребителя остаются надёжность и стабильность электроснабжения.

Основными факторами, приводящими к удорожанию энергии, получаемой от ветрогенераторов, являются:

  • Необходимость получения электроэнергии промышленного качества ~ 220В 50 Гц (требуется применение инвертора)
  • Необходимость автономной работы в течение некоторого времени (требуется применение аккумуляторов)
  • Необходимость длительной бесперебойной работы потребителей (требуется применение дизель-генератора)

В настоящее время наиболее экономически целесообразно получение с помощью ветрогенераторов не электрической энергии промышленного качества, а постоянного или переменного тока (переменной частоты) с последующим преобразованием его с помощью ТЭНов в тепло, для обогрева жилья и получения горячей воды. Эта схема имеет несколько преимуществ:

  • Отопление является основным энергопотребителем любого дома в России.
  • Схема ветрогенератора и управляющей автоматики кардинально упрощается.
  • Схема автоматики может быть в самом простом случае построена на нескольких тепловых реле.
  • В качестве аккумулятора энергии можно использовать обычный бойлер с водой для отопления и горячего водоснабжения.
  • Потребление тепла не так требовательно к качеству и бесперебойности: температуру воздуха в помещении можно поддерживать в широких диапазонах 19—25 °C, а в бойлерах горячего водоснабжения 40—97 °C без ущерба для потребителей.

Экологические аспекты ветроэнергетики[править | править код]

Выбросы в атмосферу[править | править код]

Ветрогенератор мощностью 1 МВт сокращает ежегодные выбросы в атмосферу 1800 тонн СО2, 9 тонн SO2, 4 тонн оксидов азота[43].

По оценкам Global Wind Energy Council к 2050 году мировая ветроэнергетика позволит сократить ежегодные выбросы СО2 на 1,5 миллиарда тонн[44].

Влияние на климат[править | править код]

Ветрогенераторы изымают часть кинетической энергии движущихся воздушных масс, что приводит к снижению скорости их движения. При массовом использовании ветряков (например, в Европе) это замедление теоретически может оказывать заметное влияние на локальные (и даже глобальные) климатические условия местности. В частности, снижение средней скорости ветров способно сделать климат региона чуть более континентальным за счет того, что медленно движущиеся воздушные массы успевают сильнее нагреться летом и охлаждаться зимой. Также отбор энергии у ветра может способствовать изменению влажностного режима прилегающей территории. Впрочем, учёные пока только разворачивают исследования в этой области, научные работы, анализирующие эти аспекты, не дают количественную оценку воздействия широкомасштабной ветряной энергетики на климат, однако позволяют заключить, что оно может быть не столь пренебрежимо малым, как полагали ранее[45][46].

Согласно моделированию Стэнфордского университета, большие оффшорные ветроэлектростанции могут существенно ослабить ураганы, уменьшая экономический ущерб от их воздействия[47].

Шум[править | править код]

Ветряные энергетические установки производят две разновидности шума:

  • механический шум — шум от работы механических и электрических компонентов (для современных ветроустановок практически отсутствует, но является значительным в ветроустановках старших моделей)
  • аэродинамический шум — шум от взаимодействия ветрового потока с лопастями установки (усиливается при прохождении лопасти мимо башни ветроустановки)

В настоящее время при определении уровня шума от ветроустановок пользуются только расчётными методами. Метод непосредственных измерений уровня шума не даёт информации о шумности ветроустановки, так как эффективное отделение шума ветроустановки от шума ветра в данный момент невозможно.

Источник шумаУровень шума, дБ
Болевой порог человеческого слуха120
Шум турбин реактивного двигателя на удалении 250 м105
Шум от отбойного молотка в 7 м95
Шум от грузовика при скорости движения 48 км/ч на удалении в 100 м65
Шумовой фон в офисе60
Шум от легковой автомашины при скорости 64 км/ч55
Шум от ветрогенератора в 350 м35—45
Шумовой фон ночью в деревне20—40

В непосредственной близости от ветрогенератора у оси ветроколеса уровень шума достаточно крупной ветроустановки может превышать 100 дБ.

Примером подобных конструктивных просчётов является ветрогенератор Гровиан. Из-за высокого уровня шума установка проработала около 100 часов и была демонтирована.

Законы, принятые в

виды, применение, и описание как сделать ветряк своими руками (105 фото + видео)

Ветровая электростанция позволяет обеспечить дом электроэнергией практически на постоянной основе. Это предоставляет возможность обеспечить практически полную автономность и сэкономить на электроэнергии.

Краткое содержимое статьи:

Особенности ветровых электростанций

Устройство ветряных электростанций предполагает использование нескольких ветрогенераторов, объединенных в общую сеть. Это один из лучших источников альтернативной энергии. Такие системы отличаются невысоким КПД (порядка 30%), однако тем не менее, их достаточно для большинства бытовых потребностей.

Ветряки устанавливаются на большой высоте, чтобы обеспечить эффективный поток воздуха. Если вокруг находится много высоких зданий и деревьев, это отрицательно повлияет на эффективность.

Ветровые электростанции не должны устанавливаться вблизи жилых домов. В противном случае это создаст постоянный дискомфорт из-за шума. Их оптимально монтировать в пустынной местности, где не плотная застройка и нет лесов.

Виды ветряных электростанций

Ветряные электростанции для дома делятся на несколько видов. Наиболее распространенными являются модели, оснащенные горизонтальной осью вращения ротора. Это обеспечивает достаточный КПД и предотвращает возникновение ураганов. Такие ветряки, к тому же, отличаются доступность стоимостью.

Существуют модели, в которых роторная ось расположена вертикально. Их преимущество заключается в возможности работы даже при незначительном ветре любого направления. Они просты в установке, не сильно шумят.

Ветрогенераторы для частного дома своими руками

Содержание:
  1. Теория идеального ветряка
  2. Выбор ветроустановки
  3. Расчет ветрогенератора
  4. Как сделать ветрогенератор самостоятельно
  5. Вариант 1. Роторная конструкция ветрогенератора
  6. Вариант 2. Аксиальная конструкция с применением магнитов
  7. Лопасти для ветрогенератора
  8. Видео: Ветрогенератор 24В 2500Ватт своими руками
  9. Рекомендации по ветрогенераторам

Воздушные массы обладают неисчерпаемыми запасами энергии, которую человечество использовало еще в давние времена. В основном сила ветра обеспечивала движение судов под парусами и работу ветряных мельниц. После изобретения паровых двигателей данный вид энергии потерял свою актуальность.

Лишь в современных условиях ветровая энергия вновь стала востребованной в качестве движущей силы, прикладываемой к электрическим генераторам. Они еще не получили широкого распространения в промышленных масштабах, но становятся все более популярными в частном секторе. Иногда бывает просто невозможно подключиться к линии электропередачи. В таких ситуациях многие хозяева конструируют и изготавливают ветрогенератор для частного дома своими руками из подручных материалов. В дальнейшем они используются в качестве основных или вспомогательных источников электроэнергии.

Теория идеального ветряка

Данная теория разрабатывалась в разное время учеными и специалистами в области механики. Впервые она была разработана В.П. Ветчинкиным в 1914 году, а в качестве основы использовалась теория идеального гребного винта. В этих исследованиях был впервые выведен коэффициент использования ветряной энергии идеальным ветряком.

Работы в этой области были продолжены Н.Е. Жуковским, который вывел максимальное значение данного коэффициента, равное 0,593. В более поздних работах другого профессора – Сабинина Г.Х. уточненное значение коэффициента составило 0,687.

В соответствии с разработанными теориями, идеальное ветряное колесо должно обладать следующими параметрами:

  • Ось вращения колеса должна быть параллельна со скоростью ветрового потока.
  • Количество лопастей бесконечно большое, с очень малой шириной.
  • Нулевое значение профильного сопротивления крыльев при наличии постоянной циркуляции вдоль лопастей.
  • Вся сметаемая поверхность ветряка обладает постоянной потерянной скоростью воздушного потока на колесе.
  • Стремление угловой скорости к бесконечности.

Выбор ветроустановки

Выбирая модель ветрогенератор для частного дома следует учитывать необходимую мощность, обеспечивающую работу приборов и оборудования с учетом графика и периодичности включения. Она определяется путем ежемесячного учета потребляемой электроэнергии. Дополнительно значение мощности может определяться в соответствии с техническими характеристиками потребителей.

Следует учитывать и тот фактор, что питание всех электроприборов осуществляется не напрямую от ветрогенератора, а от инвертора и комплекта аккумуляторных батарей. Таким образом, генератор мощностью в 1 кВт способен обеспечить нормальное функционирование аккумуляторов, питающих четырехкиловаттный инвертор. В результате, бытовые приборы с аналогичной мощностью обеспечиваются электроэнергией в полном объеме. Большое значение имеет правильный выбор батарей. Особое внимание следует обратить на такие параметры, как емкость и ток зарядки.

При выборе конструкции ветряного двигателя учитываются следующие факторы:

  • Направление вращения ветряного колеса – вертикальное или горизонтальное.
  • Форма лопаток для вентилятора может быть в виде паруса, с прямой или криволинейной поверхностью. В некоторых случаях используются комбинированные варианты.
  • Материал для лопаток и технология их изготовления.
  • Размещение вентиляторных лопастей с различным наклоном, относительно потока проходящего воздуха.
  • Количество лопастей, включенных в вентилятор.
  • Необходимая мощность, передаваемая от ветряного двигателя к генератору.

Кроме того, необходимо учесть среднегодовую скорость ветра для конкретной местности, уточненную в метеослужбе. Уточнять направление ветра не требуется, поскольку современные конструкции ветрогенераторов самостоятельно поворачиваются в другую сторону.

Для большинства местностей Российской Федерации наиболее оптимальным вариантом будет горизонтальная ориентация оси вращения, поверхность лопаток криволинейная вогнутая, которую воздушный поток обтекает под острым углом. На величину мощности, забираемой от ветра, влияет площадь лопасти. Для обычного дома вполне достаточно площади 1,25 м2.

Число оборотов ветряка зависит от количества лопастей. Быстрее всего вращаются ветрогенераторы с одной лопастью. В таких конструкциях для уравновешивания используется противовес. Следует учитывать и тот факт, что при низкой скорости ветра, ниже 3 м/с, ветряные установки становятся неспособными забирать энергию. Для того чтобы агрегат воспринимал слабый ветер, площадь его лопастей должна быть увеличена как минимум до 2 м2.

Расчет ветрогенератора

Для того чтобы правильно рассчитать номинальную мощность ветряного генератора, необходимо соблюдать определенные правила.

Перед выбором ветрогенератора необходимо определить скорость и направление ветра, наиболее характерные в месте предполагаемого монтажа. Следует помнить, что вращение лопастей начинается при минимальной скорости ветра 2 м/с. Максимального КПД удается достичь, когда этот показатель достигает значения от 9 до 12 м/с. То есть, для того чтобы обеспечить электричеством небольшой загородный дом, потребуется генератор с минимальной мощностью 1 кВт/ч и ветер со скоростью не менее 8 м/с.

Скорость ветра и диаметр винта оказывают непосредственное влияние на мощность, вырабатываемую ветряной электроустановкой. Точно рассчитать эксплуатационные характеристики той или иной модели возможно с помощью следующих формул:

  1. Расчеты в соответствии с площадью вращения выполняются следующим образом: P = 0,6 х S х V3, где S – площадь, перпендикулярная направлению ветра (м2), V – скорость ветра (м/с), Р – мощность генераторной установки (кВт).
  2. Для расчетов электроустановки по диаметру винта применяется формула: Р = D2 х V3/7000, в которой D является диаметром винта (м), V – скорость ветра (м/с), Р – мощность генератора (кВт).
  3. При более сложных вычислениях учитывается плотность воздушного потока. Для этих целей существует формула: P = ξ х π х R2 х 0,5 х V3 х ρ х ηред х ηген, где ξ является коэффициентом использования ветровой энергии (безмерная величина), π = 3,14, R – радиус ротора (м), V – скорость воздушного потока (м/с), ρ – плотность воздуха (кг/м3), ηред – КПД редуктора (%), ηген – КПД генератора (%).

Таким образом, электроэнергия, производимая ветрогенератором, возрастает количественно в кубическом соотношении с повышающейся скоростью ветрового потока. Например, при повышении скорости ветра в 2 раза, выработка ротором кинетической энергии возрастет в 8 раз.

При выборе места установки ветрогенератора необходимо отдавать предпочтение участкам без больших построек и высоких деревьев, которые создают преграду для ветра. Минимальное расстояние от жилых домов составляет от 25 до 30 метров, в противном случае шум во время работы будет создавать неудобства и дискомфорт. Ротор ветряка должен быть расположен на высоте, превышающей ближайшие постройки не менее чем на 3-5 м.

Если подключение загородного дома к общей сети не планируется, в этом случае можно воспользоваться вариантами комбинированных систем. Работа ветряной установки будет значительно эффективнее при использовании ее совместно с дизель-генератором или солнечной батареей.

Как сделать ветрогенератор своими руками

Независимо от типа и конструкции ветрогенератора, каждое устройство в качестве основы, оборудуется похожими элементами. Во всех моделях имеются генераторы, лопасти из различных материалов, подъемники, обеспечивающие нужный уровень установки, а также дополнительные аккумуляторы и система электронного управления. Наиболее простыми для изготовления считаются агрегаты роторного типа либо аксиальные конструкции с использованием магнитов.

Вариант 1. Роторная конструкция ветрогенератора.

В конструкции роторного ветряного генератора используется две, четыре или более лопастей. Подобные ветрогенераторы не в состоянии полностью обеспечить электроэнергией большие загородные дома. Они используются преимущественно в качестве вспомогательного источника электричества.

В зависимости от расчетной мощности ветряка, подбираются необходимые материалы и комплектующие:

  • Генератор с автомобиля на 12 вольт и автомобильный аккумулятор.
  • Регулятор напряжения, преобразующий переменный ток с 12 до 220 вольт.
  • Емкость с большими размерами. Лучше всего подойдет алюминиевое ведро или кастрюля из нержавеющей стали.
  • В качестве зарядного устройства можно воспользоваться реле, снятым с автомобиля.
  • Потребуется выключатель на 12 В, лампа заряда с контроллером, болты с гайками и шайбами, а также металлические хомуты с прорезиненными прокладками.
  • Трехжильный кабель с минимальным сечением 2,5 мм2 и обычный вольтметр, снятый с любого измерительного устройства.

В первую очередь выполняется подготовка ротора из имеющейся металлической емкости – кастрюли или ведра. Она размечается на четыре равные части, на концах линий проделываются отверстия, чтобы облегчить разделение на составные части. Затем емкость разрезается ножницами по металлу или болгаркой. Из получившихся заготовок вырезаются лопасти ротора. Все замеры должны тщательно проверяться на соответствие размерам, в противном случае конструкция будет работать неправильно.

Далее определяется сторона вращения шкива генератора. Как правило, он вращается по часовой стрелке, но лучше это проверить. После этого роторная часть соединяется с генератором. Во избежание дисбаланса в движении ротора, отверстия для креплений в обеих конструкциях должны располагаться симметрично.

Чтобы увеличить скорость вращения края лопастей следует немного выгнуть. С возрастанием угла изгиба, потоки воздуха будут более эффективно восприниматься роторной установкой. В качестве лопастей используются не только элементы разрезанной емкости, но и отдельные детали, соединяемые с металлической заготовкой, имеющей форму окружности.

После крепления емкости к генератору, всю полученную конструкцию нужно целиком установить на мачте с помощью металлических хомутов. Затем монтируется проводка и собирается замкнутая электрическая цепь. Каждый контакт должен включаться в собственный разъем. После подключения проводка крепится к мачте проволокой.

По окончании сборки осуществляется подключение инвертора, аккумулятора и нагрузки. Аккумулятор подключается кабелем с сечением 3 мм2, для всех остальных подключений вполне достаточно сечения 2 мм2. После этого ветрогенератор можно эксплуатировать.

Вариант 2. Аксиальная конструкция ветрогенератора с применением магнитов.

Аксиальные ветряки для дома представляют собой конструкцию, одним из основных элементов которой являются неодимовые магниты. По своим эксплуатационным качествам они значительно опережают обычные роторные агрегаты.

Ротор является основным элементом всей конструкции ветрогенератора. Для его изготовления лучше всего подойдет ступица автомобильного колеса в комплекте с тормозными дисками. Деталь, находившуюся в эксплуатации, следует подготовить – очистить от грязи и ржавчины, смазать подшипники.

Далее необходимо правильно распределить и закрепить магниты. Всего их понадобится 20 штук, размером 25 х 8 мм. Магнитное поле в них расположено по длине. Четные магниты будут полюсами, они располагаются по всей плоскости диска, с чередованием через один. Затем определяются плюсы и минусы. Один магнит поочередно касается других магнитов на диске. Если они притягиваются, значит полюс положительный.

При увеличенном количестве полюсов, необходимо соблюдать определенные правила. В однофазных генераторах число полюсов совпадает с количеством магнитов. В трехфазных генераторах соблюдается пропорция 4/3 между магнитами и полюсами, а также соотношение 2/3 между полюсами и катушками. Установка магнитов выполняется перпендикулярно окружности диска. Для их равномерного распределения используется бумажный шаблон. Вначале магниты закрепляются сильным клеем, а потом окончательно фиксируются эпоксидной смолой.

Если сравнивать однофазные и трехфазные генераторы, то эксплуатационные качества первых будут несколько хуже по сравнению со вторыми. Это связано с высокими амплитудными колебаниями в сети из-за нестабильной отдачи тока. Поэтому в однофазных устройствах возникает вибрация. В трехфазных конструкциях этот недостаток компенсируется нагрузками тока из одной фазы в другую. За счет этого в сети всегда обеспечивается постоянное значение мощности. Из-за вибрации срок эксплуатации однофазных систем значительно ниже, чем у трехфазных. Кроме того, у трехфазных моделей во время работы отсутствует шум.

Высота мачты составляет примерно 6-12 м. Она устанавливается в центр опалубки и заливается бетоном. Затем на мачту устанавливается готовая конструкция, на которую крепится винт. Крепление самой мачты осуществляется с помощью тросов.

Лопасти для ветрогенератора

Эффективность работы ветровых электроустановок во многом зависит от конструкции лопастей. Прежде всего, это их количество и размеры, а также материал, из которого будут изготовлены лопасти для ветрогенератора.

Факторы, влияющие на конструкцию лопастей:

  • Даже самый слабый ветер сможет привести в движение длинные лопасти. Однако слишком большая длина может привести к замедлению скорости вращения ветряного колеса.
  • Увеличение общего количества лопастей делает ветряное колесо более чутким. То есть, чем больше лопастей, тем лучше запускается вращение. Однако мощность и скорость будут снижаться, что делает подобное устройство непригодным для выработки электроэнергии.
  • Диаметр и скорость вращения ветряного колеса оказывает влияние на уровень шума, создаваемого устройством.

Количество лопастей должно сочетаться с местом установки всей конструкции. В наиболее оптимальных условиях правильно подобранные лопасти способны обеспечить максимальную отдачу ветрогенератора.

Рекомендации по ветрогенераторам

Существуют общие рекомендации, позволяющие максимально эффективно использовать ветрогенераторы.

Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.

Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.

Ветряной генератор своими руками 24в — 2500ватт

Ветряная электростанция — Википедия

Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС[1]. Прибрежная ветровая электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире

Ветровая электростанция  — это несколько ВЭУ, собранных в одном или нескольких местах и объединённых в единую сеть. Крупные ветровые электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветровые электростанции называют «ветровыми фермами» (от англ. Wind farm).

Первая ветряная электростанция — «мельница» Блита диаметров 9 метров — была построена в 1887 году на даче Блита в Мэрикирке (Великобритания)[2]. Блит предложил избыточную электроэнергию со своей «мельницы» жителям Мэрикирка для освещения главной улицы, но получил отказ, так как те считали, что электроэнергия — это «работа дьявола»[3]. В дальнейшем Блит построил ветряную турбину для подачи аварийного питания в местную больницу, сумасшедший дом и амбулаторию[4]. Однако технологию Блита сочли экономически нежизнеспособной и следующая ветроэлектростанция появилась в Великобритании только в 1951 году[5]. Первая автоматически управляемая ветряная установка американца Чарльза Браша появилась в 1888 году и имела диаметр ротора 17 метров[6].

Исследование скорости ветра[править | править код]

Ветровые электростанции строят в местах с высокой средней скоростью ветра — от 4,5 м/с и выше.

Предварительно проводят исследование потенциала местности. Анемометры устанавливают на высоте от 30 до 100 метров, и в течение одного—двух лет собирают информацию о скорости и направлении ветра. Полученные сведения могут объединяться в карты доступности энергии ветра. Такие карты (и специальное программное обеспечение) позволяют потенциальным инвесторам оценить скорость окупаемости проекта.

Обычные метеорологические сведения не подходят для строительства ветровых электростанций, так как эти сведения о скоростях ветра собирались на уровне земли (до 10 метров) и в черте городов, или в аэропортах.

Во многих странах карты ветров для ветроэнергетики создаются государственными структурами, или с государственной помощью. Например, в Канаде Министерство развития и Министерство Природных ресурсов создали Атлас ветров Канады и WEST (Wind Energy Simulation Toolkit) — компьютерную модель, позволяющую планировать установку ветрогенераторов в любой местности Канады. В 2005 году Программа Развития ООН создала карту ветров для 19 развивающихся стран.

Высота[править | править код]

Скорость ветра возрастает с высотой. Поэтому ветровые электростанции строят на вершинах холмов или возвышенностей, а генераторы устанавливают на башнях высотой 30—60 метров. Принимаются во внимание предметы, способные влиять на ветер: деревья, крупные здания и т. д.

Экологический эффект[править | править код]

При строительстве ветровых электростанций учитывается влияние ветрогенераторов на окружающую среду. Законы, принятые в Великобритании, Германии, Нидерландах и Дании, ограничивают уровень шума от работающей ветровой энергетической установки до 45 дБ в дневное время и до 35 дБ ночью. Минимальное расстояние от установки до жилых домов — 300 м.

Современные ветровые электростанции прекращают работу во время сезонного перелёта птиц.

Наземная[править | править код]

Наземная ветровая электростанция в Испании. Построена по вершинам холмов. Наземная ветровая электростанция возле Айнажи, Латвия.

Самый распространённый в настоящее время тип ветровых электростанций. Ветрогенераторы устанавливаются на холмах или возвышенностях.

Промышленный ветрогенератор строится на подготовленной площадке за 7—10 дней. Получение разрешений регулирующих органов на строительство ветровой электростанции может занимать год и более.

Для строительства необходима дорога до строительной площадки, тяжёлая подъёмная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

Электростанция соединяется кабелем с передающей электрической сетью.

Крупнейшей на данный момент ветровой электростанцией является электростанция Альта, расположенная в штате Калифорния, США. Полная мощность — 1550 МВт.

Прибрежная[править | править код]

Строительство прибрежной электростанции в Германии.

Прибрежные ветровые электростанции строят на небольшом удалении от берега моря или океана. На побережье с суточной периодичностью дует бриз, что вызвано неравномерным нагреванием поверхности суши и водоёма. Дневной, или морской бриз, движется с водной поверхности на сушу, а ночной, или береговой — с остывшего побережья к водоёму.

Шельфовая[править | править код]

Шельфовые ветровые электростанции строят в море: 10—60 километров от берега. Шельфовые ветровые электростанции обладают рядом преимуществ:

  • их практически не видно с берега;
  • они не занимают землю;
  • они имеют большую эффективность из-за регулярных морских ветров.

Шельфовые электростанции строят на участках моря с небольшой глубиной. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Электроэнергия передаётся на землю по подводным кабелям.

Шельфовые электростанции более дороги в строительстве, чем их наземные аналоги. Для генераторов требуются более высокие башни и более массивные фундаменты. Солёная морская вода может приводить к коррозии металлических конструкций.

В конце 2008 года во всём мире суммарные мощности шельфовых электростанций составили 1471 МВт. За 2008 год во всём мире было построено 357 МВт шельфовых мощностей. Крупнейшей шельфовой станцией в 2009 году являлась электростанция Миддельгрюнден (Дания) с установленной мощностью 40 МВт[7]. В 2013 году крупнейшей стала London Array (Великобритания) с установленной мощностью 630 МВт[8]. 6 сентября 2018 года в 19 км от берегов Великобритании в Ирландском море на северо-западе Англии запущена в эксплуатацию оффшорная ветровая электростанция Walney Extension. Суммарная мощность её ветряков составляет 659 МВт[9]. В 2020 году планируется завершить строительство ветряных электростанции East Anglia One мощностью 714 МВт и Hornsea Project One мощностью 1,2 ГВт, в 2022 году — электростанции Hornsea Project Two мощностью 1,4 ГВт[10].

Для строительства и обслуживания подобных электростанций используются самоподъёмные суда.

Плавающая[править | править код]

Строительство первой плавающей электростанции. Норвегия. Май 2009 года.

Первый прототип плавающей ветровой турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

Норвежская компания StatoilHydro разработала плавающие ветрогенераторы для морских станций большой глубины. StatoilHydro построила демонстрационную версию мощностью 2,3 МВт в сентябре 2009 года[11]. Турбина под названием Hywind весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалёку от юго-западного берега Норвегии.

Стальная башня этого ветрогенератора уходит под воду на глубину 100 метров. Над водой башня возвышается на 65 метров. Диаметр ротора составляет 82,4 м. Для стабилизации башни ветрогенератора и погружения его на заданную глубину в нижней его части размещён балласт (гравий и камни). При этом от дрейфа башню удерживают три троса с якорями, закреплёнными на дне. Электроэнергия передаётся на берег по подводному кабелю.

Компания в 2017 году довела мощность турбины до 6 МВт, а диаметр ротора — до 154 метра[12].

Парящая[править | править код]

Парящей называют ветровые турбины, размещённые высоко над землёй, для использования более сильного и стойкого ветра[13]. Концепция разработана в 1930-е годы в СССР инженером Егоровым[14].

Текущим рекордсменом считается Vestas V164-8.0-MW.[источник не указан 1760 дней] Этот прототип совсем недавно[когда?] был установлен в Датском национальном центре тестирования больших турбин (Danish National Test Center for Large Wind Turbines) в Остерильде (Østerild).[источник не указан 1760 дней] Высота расположения оси Vestas 460 футов (140 метров), лопасти турбин в высоту более 720 футов (220 метров).[источник не указан 1760 дней]

Горная[править | править код]

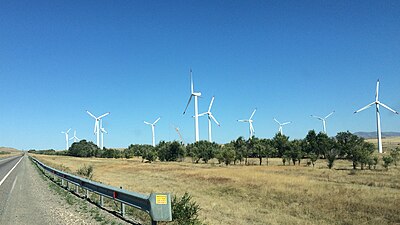

Первая на постсоветском пространстве горная ВЭС мощностью 1,5 МВт была запущена на Кордайском перевале в Жамбылской области Казахстана в 2011 году[15]. Высота площадки — 1200 метров над уровнем моря. Среднегодовая скорость ветра 5,9 м/сек. В 2014 году количество ветротурбин «Vista International» мощностью по 1,0 МВт на «Кордайской ВЭС» было доведено до 9 агрегатов при проектной мощности 21 МВт[16]. В дальнейшем планируется введение в строй Жанатасской (400 МВт) и Шокпарской (200 МВт) ветряных электростанций.

В феврале 2015 года в Восточных Карпатах у города Старый Самбор запущена в работу первая в Западной Украине горная ВЭС «Старый Самбор 1» мощностью в 13,2 МВт. Общая мощность 79,2 МВТ. Она представлена ветротурбинами VESTAS V-112 датского производства номинальной мощностью 6,6 МВт[17]. Высота площадки 500 — 600 м над уровнем моря, среднегодовая скорость ветра 6,3 м/сек[18].

В 1931 году в г. Курске была построена Ветроэлектростанция Уфимцева — первая в мире ветроэлектрическая станция с инерционным аккумулятором[19], изобретатель А. Г. Уфимцев.

Вторая в СССР ветроэлектрическая станция была построена в 1931 году в Балаклаве на Караньских высотах. Мощностью 100 кВт, она на момент строительства являлась самой большой в Европе. Экспериментальный ветроагрегат был разработан под руководством изобретателя Ю. В. Кондратюка. До войны он вырабатывал электроэнергию для трамвайной линии Балаклава — Севастополь. Во время Великой отечественной войны был разрушен.[20]


На 2018 год общая мощность ВЭС в стране исчислялась 134 МВт[21].

Крупнейшим ветроэнергетическим комплексом обладает Крымская энергосистема.

Крупнейшая электростанция — Ульяновская ВЭС находится в Ульяновской области, её мощность составляет 35 МВт.

Зеленоградская ВЭУ, расположенная в районе посёлка Куликово Зеленоградского района Калининградской области имела суммарную мощность в 5,1 МВт. Состояла из ВЭУ датской компании SЕАS Energy Service A.S. (1 новая мощностью 600 кВт и 20 отработавших 8 лет в Дании мощностью 225 кВт каждая). Эксплуатировалась в течение 20 лет, в 2018 году вместо неё введена Ушаковская ВЭС (6,9 МВт).

Мощность Анадырской ВЭС составляет 2,5 МВт.

Мощность ВЭС Тюпкильды (Башкортостан) составляет 2,2 МВт.

Заполярная ВЭС, находящаяся около города Воркута в Коми, имеет мощность 1,5 МВт, построена в 1993 году. Состоит из шести установок АВЭ-250 российско-украинского производства мощностью 250 кВт каждая.

Около Мурманска строится опытная демонстрационная ВЭУ мощностью 250 кВт[22]. В селе Пялица, в мае 2014 года, открыта первая в Мурманской области ветровая электростанция. Так же до 2016 года предусматривается дальнейшее введение ветропарков в Ловозерском и Терском районах области[23].

  • Методы разработки ветроэнергетического кадастра. — АН СССР, ГЛАВНИИ при Госэкономсовете Энергетический институт им. Г. М. Кржижановского. Изд-во АН СССР, 1963.
  • В. Н. Андрианов, Д. Н. Быстрицкий, К. П. Вашкевич, В. Р. Секторов. Ветроэлектрические станции / под редакцией В. Н. Андрианова. — М., Л.: Государственное энергетическое издательство, 1960. — 320 с. — 2000 экз.
⛭

Отрасли промышленности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
