Щиток для электросчетчика и автоматов

Для монтажа электросчетчика, а также автоматических выключателей, устройств защитного отключения и прочих элементов релейной защиты используются электрические щитки.

В большинстве квартир старой постройки распределительные боксы установлены на лестничных площадках. Зачастую каждое такое устройство содержит в себе несколько счетчиков и выключателей, которые относятся к системам электроснабжения квартир, расположенных на этаже.

Капитальный ремонт квартиры в обязательном порядке требует частичной или полной замены электрической проводки. Поскольку совокупная мощность современных потребителей электроэнергии часто превышает мощность выключателей, установленных в стандартном электрическом коробе, а некоторые устройства требуют подключения по выделенной линии, то целесообразным решением становится монтаж собственного электрического щитка для счетчика. При этом достигается возможность подобрать размер короба, который полностью соответствует всем требованиям.

В настоящее время все еще используются щитки, в которых для защиты электропроводки используются предохранители, так называемые пробки. С появлением на рынке автоматических выключателей, а также прочих устройств защиты электрической сети, монтируемых на DIN-рейку, использование предохранителей полностью потеряло свою актуальность. Поэтому при выполнении ремонта в квартирах, электропроводка которых включает в себя подобные устройства, необходимо проводить их замену на более современное, надежное и безопасное оборудование, размещаемое в пластиковом или металлическом боксе.

Современный рынок электротехнического оборудования предлагает большой выбор различных моделей распределительных щитков, которые значительно отличаются по размерам, качеству, материалу изготовления, дизайну и цене.

Классификация электрических щитков

По способу установки:

• Встраиваемые боксы для электросчетчиков. Такие щитки в большинстве случаев используются при монтаже проводки закрытого типа.
  Главными преимуществами этих боксов являются их малозаметность, а также небольшое пространство, необходимое для их установки. К недостаткам встраиваемого короба можно отнести относительную сложность его монтажа, которая объясняется необходимостью изготовления ниши в стене. Для закрепления электрического бокса в стене может быть использован цементный раствор, гипс, алебастр и т. д. При выборе такого короба следует предварительно убедиться, что его размер и толщина стены позволяют выполнить монтаж.

• Накладные щитки. Модели такого типа отличаются максимальной простотой установки. Для их закрепления на стене достаточно использовать несколько саморезов. Основной сферой применения таких боксов является размещение элементов проводки открытого и закрытого типа.

Для изготовления электрических щитков может быть использован металл или пластик. Каждый из них имеет свои достоинства. Металлический щиток отличается высокой прочностью в сравнении с пластиковым.

Однако изделия из металла имеют больший вес и подвержены воздействию коррозии.

Конструкция электрического щитка

Основными элементами конструкции бокса для электросчетчика и автоматических выключателей являются:

1. Корпус, который оборудован дверцей с прозрачной крышкой. Такая конструкция позволяет обеспечить беспрепятственное снятие показаний счетчиков. Большинство моделей электрических щитков имеют корпус, в котором сделаны специальные отверстия, позволяющие расположить автоматические выключатели таким образом, чтобы при открытой дверце к ним обеспечивался беспрепятственный доступ.
2. DIN-рейка. Это изделие крепится к задней стенке пластикового или металлического бокса при помощи саморезов. Она служит для размещения автоматических выключателей, счетчика и прочих устройств автоматики.
3. Монтажные отверстия в задней стенке щитка, предназначенные для подключения проводов к соединительным клеммам счетчика, а также прочих расположенных внутри короба устройств.
4. Клеммные колодки для подсоединения нулевых и заземляющих проводников.

Количество и тип устройств автоматики, которые размещаются в электрическом щитке, определяется схемой электрической проводки, а также мощностью подключаемых к ней потребителей.

Установка электрического щитка

После приобретения электрического щитка, а также всех размещаемых в нем элементов можно приступать непосредственно к монтажу этого распределительного устройства.

Важно! Покупка электрического счетчика должна быть согласована с организацией, осуществляющей энергосбыт. Прибор контроля потребления электроэнергии должен соответствовать необходимому классу точности.

При монтаже электрощитка следует учесть следующие требования:

1. Установка короба, в котором размещено электрооборудование, не допускается в непосредственной близости к водяным или газовым трубопроводам.
2. Щиток может быть закреплен только на вертикальной поверхности с углом наклона не более 1,5 0.
3. При установке электросчетчика в пластиковом или металлическом коробе необходимо обеспечить возможность быстрого снятия показаний. Для этого щиток оснащается смотровым окном и закрепляется на стене на уровне приблизительно 1,5 м.

Монтаж электрического щитка и подключение всех его элементов можно условно разделить на несколько этапов:

• Установка DIN-рейки внутри короба. Выполняется при помощи саморезов, которые вкручиваются в специально предназначенные для этого отверстия. Если монтажная рейка не входит в комплект поставки щитка, то ее можно приобрести отдельно. Также на этом этапе выполняется установка клеммников для крепления нулевого и защитного заземляющего проводника.
• Распределение всех устройств автоматики, входящих в состав электрического бокса, таким образом, чтобы их подключение и эксплуатация не была затруднена.

• Подключение проводов в соответствии со схемой электропроводки. При этом следует помнить, что единственно возможным способом размещения провода в электрическом щитке является его горизонтальная или вертикальная укладка. Прокладка провода под другими углами как внутри, так и снаружи короба не допускается.
• Подключение счетчика выполняется специалистом. Можно самостоятельно подключить соединительные провода, однако устройство не может быть введено в эксплуатацию без составления соответствующего акта и опломбирования его представителем энергосбыта.

• При подключении автоматических выключателей, УЗО, а также электросчетчика следует использовать нумерацию проводов и клемм. Для обеспечения более легкой эксплуатации и ремонта элементов электрического щитка нужно составить схему электрических подключений.

Важно! Автоматические выключатели необходимо подписывать. Многие производители для этих целей выпускают специальные наклейки, идущие в комплекте с устройством. По прошествии некоторого времени даже человек, который сам монтировал щиток, не может вспомнить, какой участок сети отключает тот или иной выключатель.



• Разметка поверхности стены, на которую будет смонтирован электросчетчик для определения мест его крепления.
• Сверление отверстий под дюбели.
• Закрепление бокса для счетчика. Подключение проводов, питающих нагрузку.
• Через несколько месяцев после установки всех элементов щитка следует подтянуть их болтовые соединения.

Как уже было сказано, подключение электросчетчика не может быть выполнено самостоятельно. Это прерогатива контролирующей организации. Поэтому для подсоединения входящих проводов необходимо вызвать ее представителя, который подключит и опломбирует устройство учета электроэнергии.

Выбор электрического щитка

При покупке этого изделия следует обращать внимание на такие его характеристики:

1. Материал корпуса. Независимо от типа и назначения щитка материал его корпуса должен отличаться высоким качеством. Слишком дешевые изделия часто оказываются недолговечными, кроме того, они не способны обеспечить достаточный уровень электрической и пожарной безопасности.
2. Размер щитка. Рекомендуется приобретать изделие такого размера, чтобы при установке в него всех необходимых элементов обеспечивался запас в несколько модулей. Это дает возможность со временем внести некоторые изменения в электрическую проводку без замены щитка.
3. При выборе щитка, а также устанавливаемого в нем оборудования лучше обратить внимание на продукцию известных производителей, например АВВ или Legrand.
4. Если распределительный щиток располагается в месте, доступном для детей, то предпочтение следует отдать моделям, которые оснащаются замками.

Для обеспечения возможности проведения ремонтных работ на любых элементах электрической проводки квартиры необходимо перед счетчиком установить дополнительный автоматический выключатель, который может быть размещен в отдельном боксе и также опломбирован.

В некоторых электрических щитках предусмотрено отдельное место для размещения вводного автомата.

В качестве вводного автомата должно быть выбрано мощное устройство, номинальный ток которого, как правило, равен 25, 32 или даже 40 А в зависимости от мощности потребителей квартиры. Кроме того, для этой цели лучше использовать двухполюсный выключатель, который способен одновременно размыкать цепь нулевого и фазного проводов.

Таким образом, установка щитка для электрического счетчика и устройств автоматики не представляет особенной сложности, однако для выполнения подобных работ необходимо четко представлять себе схему электроснабжения потребителей квартиры.

Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Замена вышедшей из строя или прокладка новой электропроводки в квартире или доме начинается с разработки электрической схемы. По схеме легко определить какие нужны установочные приборы и их количество. Рассчитывается длина проводов и их сечение.

Электромонтажная схема

соединения приборов в электрическом щитке

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат

защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления

автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить

электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы. На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.

Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

Здравствуйте, Андрей!
В квартирах хрущевок и сталинок обычно так и делают, электрик сказал правильно.

Сергей 03.03.2016

Добрый день!
Скажите пожалуйста, как мне подключить бойлер в старой «хрущевке» если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Александр

Здравствуйте, Сергей!
Для обеспечения безопасности при подключении электроприборов в квартире, где нет заземления можно использовать УЗО, которое я рекомендовал при подключении стиральной машины.

Сергей 22.12.2016

Здравствуйте.
С интересом почитал Ваш сайт. У меня вопрос к Вам такой: в поселке сеть с двумя фазами, (видимо, старая организация сети) без нуля. Как правильно подключить автоматы, на один провод автоматы и к потребителям, а второй провод к потребителям напрямую?
Есть ли смысл в УЗО?
С уважением, Сергей.

Александр

Здравствуйте, Сергей!
С такой организацией проводки мне сталкиваться не приходилось, но ответ на этот вопрос есть в ПУЭ (Правила установки электрооборудования). Необходимо установить автоматический двухполюсный выключатель (в одном корпусе установлено два спаренных автомата). Таким образом, при срабатывании автомата будут разрываться оба провода, что обеспечит 100% защиту при любом аварийном случае.
УЗО к фазе и нулю не привязано, поэтому если есть желание, то можно установить, и оно будет полноценно работать.

выбор и установка встраиваемых и наружных распределительных боксов

Важной частью системы электроснабжения является электрический щиток под счётчик и автоматы. Именно с определения его месторасположения и начинается планирование или модернизация электрических сетей. Устройство представляет собой распределительный бокс, использующийся для контроля и управления всеми линиями электропроводки. Поэтому так важно его правильно выбрать и установить.

Назначение и виды

Электрический щиток — это распределительный ящик, предназначенный для размещения в нём вводных устройств, элементов защиты и прибора учёта электроэнергии. Такой бокс используется как на производственных объектах, так и в частных домах и квартирах. В технической документации можно встретить и иное его название — распределительный пункт.

Фактически устройство является боксом с посадочными местами для крепления электрической фурнитуры. В его конструкцию входит дверка, предназначенная не только для защиты находящегося в шкафу оборудования, но и для предотвращения поражения током. В зависимости от назначения выпускаемые промышленностью щитки могут быть:

1. Центральными. Служат для распределения электроэнергии по всему объекту и предназначены для завода силового кабеля с подстанции.
2. Групповыми. Используются для управления узлами и отдельными группами.
3. Бытовыми. Располагаются при входе в квартиру или частный дом, подключают к себе всех потребителей тока.
4. Этажными. Обычно содержат оборудование, управляющее линиями электропередач для нескольких квартир.
5. Аварийными. С помощью автоматического оборудования переключают основное питание на резервное.
6. Осветительными. Содержат только автоматические выключатели, защищающие выходящие из них линии от перегрузок.

Таким образом, электричество подаётся на розеточные или осветительные группы именно со щита. В этажном или квартирном устройстве устанавливается всё необходимое для этого электрооборудование, например, пакетные автоматические выключатели, УЗО, реле напряжения, вводный дифференциальный автомат, нулевая и заземляющая колодка напряжений. Кроме этого, в нём может быть смонтирован и счётчик электроэнергии.

Требования к различным типам щитков одинаковы. Обозначены они в правилах эксплуатации электроустановок (ПУЭ) и ГОСТе 51321. Основное содержание этих документов заключается в следующем:

• защита от воспламенения для электрического ящика наружной установки должна соответствовать высокому классу;
• конструкция бокса должна обладать стойкостью к механическому воздействию;
• устройство должно оснащаться планками и зажимами для надёжного фиксирования модулей;
• элементы конструкции щита обязаны выдерживать скачки напряжения до 2,5 кВт не менее минуты.

Типы щитков

Разделение щитков по назначению носит условный характер и предназначено для обозначения на планах зданий или в иной документации, понятной специалистам. Для потребителей электрические шкафчики разделяют по другим признакам. В первую очередь сюда относится монтаж, который может быть встраиваемым или навесным.

Встраиваемая (внутренняя) конструкция выглядит привлекательней, так как образует практически одно целое со стеной, на которой размещается. Второй тип навешивается с использованием креплений, что позволяет его применять даже на тонких перегородках. Следует отметить, что существует также щиток напольного типа, выполняемый в виде шкафа и используемый только на производствах.

Кроме этого, электробоксы различаются по габаритам и материалу, из которого сделаны. В качестве основы для них используется металл или пластик. Принципиальной разницы между применением того или иного материала нет, но для встраиваемого или уличного исполнения рекомендуется пластиковый ящик, хотя металлический является антивандальным и имеет замок.

Все щиты имеют свою маркировку, состоящую из букв и цифр. Так, ЩКУ означает щиток учётный квартирный, ЩКР — распределительный, ЩРВ — внутренний, а ЩРН — навесной. Цифра, стоящая после аббревиатуры, обозначает количество модулей, способных разместиться в приспособлении. Например, маркирование ЩРН-10 значит, что электрошкаф предназначен для навесного исполнения и рассчитан на установку десяти модулей.

Существуют также модели, имеющие монтажную панель. Обозначаются они ЩМП. Из-за своих небольших габаритов и хорошего внешнего вида они могут использоваться как в этажных нишах, так и в квартирах. Отличие уличных приспособлений (ЩРНМ) заключается в возможности снятия монтажной панели, что позволяет увеличить полезный объём ящика.

Характеристики распределительных блоков

Технические параметры распределительных коробок для электрических автоматов связаны с эргономичностью и количеством одновременно устанавливаемых модулей. Так, качество приспособления зависит от точности подгонки элементов, вида используемых при изготовлении материалов и покрытия металлических частей. Выделяют следующие характеристики конструкций:

1. Габариты. Указываются в миллиметрах. Чаще всего электрощит делается прямоугольной формы.
2. Количество модулей. Обозначает число посадочных мест для электрических автоматов. Следует заметить, что некоторые устройства, например, дифференциальные автоматы, могут занимать более двух мест. Единица измерения — штуки. Дополнительно может быть предусмотрено место для установки прибора учёта потребления электроэнергии.
3. Материал. Щитки изготавливаются из металла или негорючего пластика.
4. Место использования. Существуют варианты уличного и внутридомового исполнения.
5. Тип дверцы. Если в электрощите предусмотрена дверца, тогда она может быть прозрачной или глухой. Выполняется из листового металла или пластмассы и может дополняться огнеупорным уплотнителем, а также иметь защёлку или полноценный замок.
6. Тип установки. Может быть трёх видов: навесной, встраиваемый, напольный.
7. Уровень защиты. Это значение соответствует стандартной международной классификации. Характеризуется системой защиты IP, определяющей степень выдерживания воздействия твёрдых предметов и воды, и IK, указывающей на устойчивость к ударам (чем больше, тем лучше).
8. Цвет. Выпускаются в различной цветовой гамме, могут иметь фактуру дерева или другого декоративного материала.

Нюансы выбора

В торговых точках электрические щитки представлены в большом ассортименте. Их выпускают почти все ведущие производители электрофурнитуры. Наиболее часто электрики выбирают щиты таких торговых марок, как Schneider Electric, Hager, ABB, Legrand, Viko, IEK, Makel (последние 3 являются наиболее бюджетными вариантами).

Перед тем как приобрести приспособление, понадобится решить, где будет располагаться бокс и какую электрофурнитуру планируется в него установить.

Настенные шкафы позволяют проводить безопасный электромонтаж, они предназначены в основном для установки в деревянных домах или на стенах, где проблематично выполнить нишу. Встраиваемые боксы прекрасно вписываются в интерьер и используются в коридорах, предназначенных для аварийного выхода.

Если планируется покупка квартирного встраиваемого электрического щитка, тогда следует выяснить вопрос с установкой счётчика электроэнергии. Поскольку отключать и коммутировать счётчик потребитель не имеет права, то перед его переносом в коробку понадобится вызвать электрика. Чтобы этого избежать, можно приобрести для дома небольшой бокс. В среднем для трёхкомнатной квартиры хватает ящика, рассчитанного на 12 модулей с учётом того, что вводный автомат занимает два посадочных места.

В случае запланированной замены или переноса счётчика можно купить комбинированный шкаф. Расположение всех распределительных элементов в одном месте будет выглядеть гармоничнее. При этом и коммутировать их между собой будет удобнее. Желательно, чтобы в закрывающей дверце была прорезь, через которую удобно снимать показания устройства учёта. Ещё лучше, если электрощиток будет оборудован прозрачной дверцей. Она позволит не открывать каждый раз коробку, чтобы оценить положение автоматических выключателей.

Для бытовых и административных зданий класс защиты щитка должен быть не ниже IP31, для производственных — IP54. Уличный щиток, располагающийся на открытой местности, должен иметь класс защиты IP55 и выше. Габариты электрощита зависят от устанавливаемых в него типов модулей и их количества. Чаще всего для дома выбираются приспособления с глубиной 120 мм.

Монтаж и сборка

Сборка внешней или внутренней конструкции принципиально между собой не отличается. Но во втором случае предварительно необходимо сделать нишу, к которой будут подходить проштробленные каналы для укладки электропровода. Любой электрошкаф состоит из нескольких частей, к которым относятся:

• основание щитка;
• место для укладки электрокабеля с его держателями;
• стойки для крепления клеммных колодок;
• дин-рейка.

В зависимости от модели может добавляться дверка, защитная накладка или замок.

Непосредственная установка заключается в монтировании короба на предназначенное для него место. Но перед этим в зависимости от стороны завода кабелей в щитке выламывается заглушка. В образовавшееся отверстие и заводятся электропровода. Бокс наружного исполнения вешается на предварительно установленный кронштейн. Существуют также модели, которые крепятся с помощью шурупов, для этого их прикручивают насквозь через заднюю панель в установленные дюбеля.

Внутренний ящик для электрических автоматов вставляется в нишу и закрепляется с использованием растворов на гипсовой основе. Перед его фиксацией следует продеть через подготовленные отверстия все провода. Как только шкаф будет зафиксирован, начинается монтаж электроприборов.

Сначала прикручивают дин-рейку и электросчётчик, если предусмотрена его установка. Затем устанавливаются шины заземления и зануления. На рейку одеваются автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы и другие средства защиты. Устанавливать их несложно благодаря специально подпружиненной защёлке, которая прочно прижимает электрофурнитуру к дин-рейке. Пока не затянут крепёжный винт, устанавливаемое устройство можно легко двигать в горизонтальном направлении.

Как только все нужные приборы будут размещены, переходят к подключению проводов. Чтобы эти действия выполнить без ошибок, удобно использовать заранее составленный план электропроводки. Рекомендуется при коммутировании соблюдать цвет проводов. Так, к нулевой шине подключается провод синего цвета, заземление выполняется зелёным, а в качестве фазового используется коричневый.

Рекомендуемые модели

Модели электрощитов не привязаны к изготовителям модульных элементов, например, в корпус ABB без каких-либо проблем можно установить электроавтомат Нager. Поэтому их функциональность определяется удобством монтирования и классом защиты. Среди множества выпускаемых изделий некоторые модели пользуются особенной популярностью для установки в квартирах. Но если в производственных зданиях основным критерием является надёжность, то в квартирах — эстетичность.

Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.

Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.

Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.

Щиток для электросчетчика и автоматов: как выбрать?

Все электромонтажные работы в помещении завершаются после установки электрического щитка. Перед началом установки, вам необходимо отправиться в специализированный магазин и купить щиток для электросчетчика и автоматов.

Счетчик, автоматы и УЗО в щитке

Конечно, если вы не желаете тратить свои средства, тогда собрать подобный щит можно самостоятельно, но это может занять много времени и сил. Место для дальнейшей установки нужно подбирать так, чтобы сэкономить свои деньги на кабеле.

Общие сведения

Конструкция электрического распределительного щитка достаточно простая. Она напоминает коробку, в которую в дальнейшем можно поместить:

1. Прибор учета электроэнергии.
2. УЗО.
3. Автоматы защиты электрической проводки.

В зависимости от материала такие конструкции могут быть:

• металлические;
• с пластиковым корпусом.

Корпус щитка

Мы уже говорили, что при изготовлении могут использовать пластик или металл. Каждый материал может иметь свои особенности и поэтому с ними нужно ознакомиться. Многие специалисты рекомендуют покупать пластиковые модели, так как они не проводят электричество и имеют повышенную устойчивость.

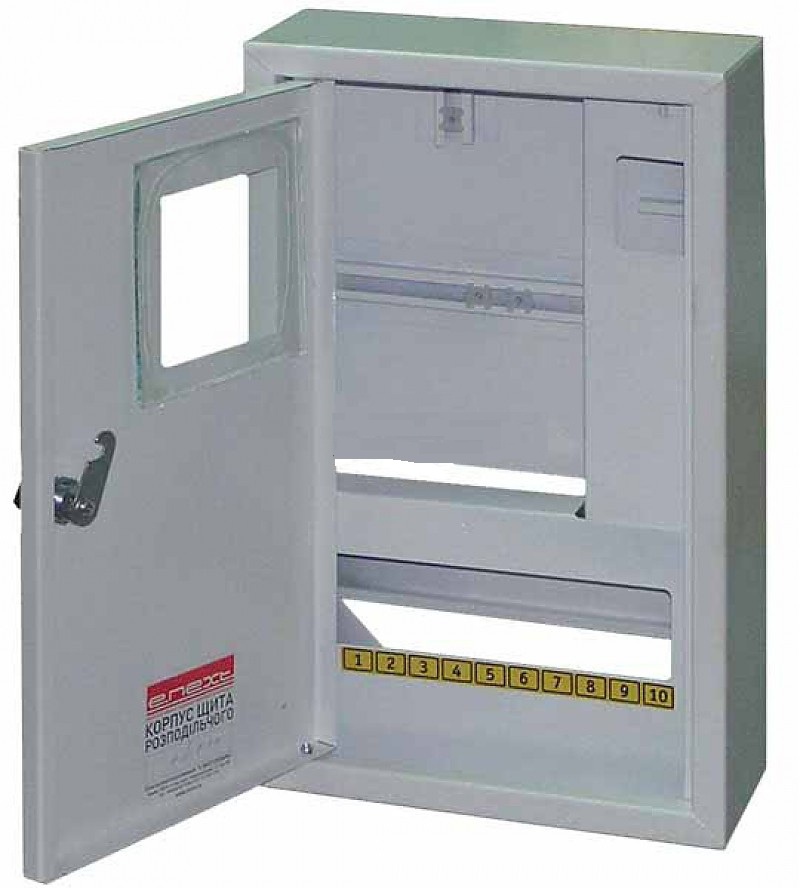

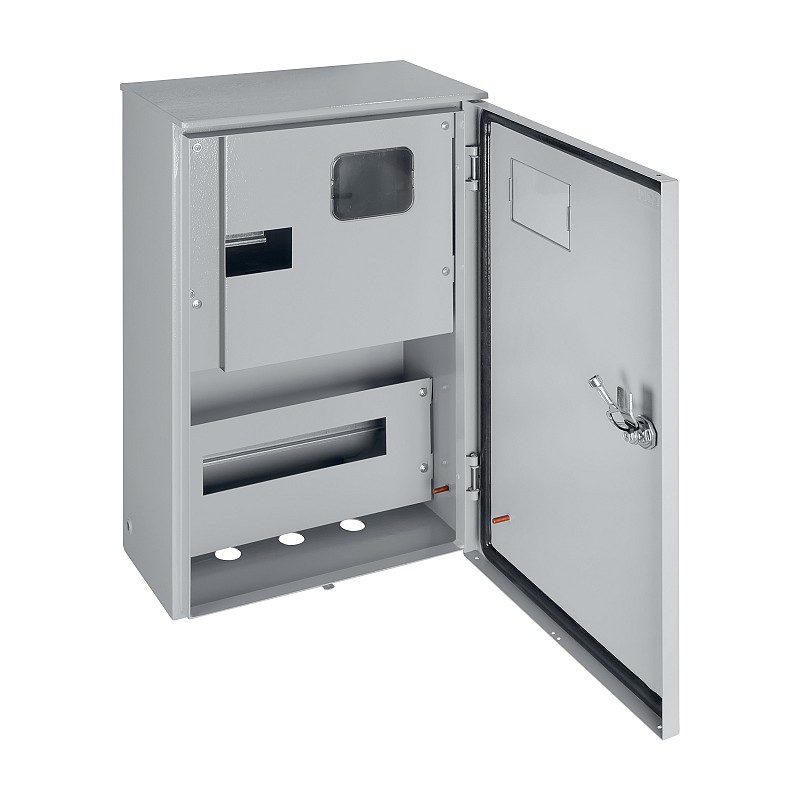

Металлический щит для счетчика и автоматов

Модели достаточно стильные и способны вписаться практически в любой интерьер. Металлические щиты могут иметь много модификаций и это позволяет быстро подобрать нужную конструкцию.

Тип коробки

В зависимости от типа проводки могут использоваться щитки для электросчетчика и автоматов следующих видов:

1. Встраиваемые. Этот вариант нужен для скрытой проводки.
2. Накладные. Такие конструкции могут использовать для открытой проводки.

Встраиваемый щиток более компактный и имеет привлекательный внешний вид. Специалисты рекомендуют устанавливать это устройство в обустроенную нишу с помощью алебастра.

Элементы и назначение щита

После покупки такого электрического щитка со стандартной комплектацией вы получите:

• электросчетчик;
• дифференциальные автоматы;
• вводный автомат;
• автоматические выключатели;
• две шины.

Теперь пришло время ознакомиться с назначением элементов, которые здесь присутствуют:

1. В щите присутствует DIN-рейка. Это специальное устройство, которое изготовляют из металлических пластин. Обрезать рейку до нужного размера можно с помощью ножовки по металлу.
2. Электросчетчик – монтируют для учета потребления электричества.
3. Автоматические выключатели – предназначаются для защиты электропроводки. Перед их установкой, сначала потребуется определиться с мощностью подключаемых в сеть приборов.
4. Распределительная шина – нужна для подключения нулевых проводов. Такие шины могут иметь закрытое или открытое исполнение.
5. УЗО – устройство защитного отключения, которое обеспечит безопасность от поражения током.
6. Электропровода.

Сборка электрического щита

Когда щит для электросчетчика и автоматов установлен в стену можно приступать к его сборке. При этом вам необходимо помнить, что для однофазной сети нужно устанавливать двухполюсный вводный автомат, а для трехфазной – трехполюсный.

Этапы сборки

К распределительному щитку в дальнейшем следует подключить необходимое количество концов электрического кабеля. Они должны быть подписаны, так как в дальнейшем это позволит сэкономить время. Затем нужно выполнить следующие действия:

1. Конец каждого провода нужно освободить от изоляции. Если они имеют одинаковый цвет, тогда нужно пометить жилу фазы.
2. Теперь с помощью саморезов нужно закрепить din-рейку и установить на ней автоматы защиты. Крепление автоматов происходит с помощью специальных защелок.

Вот правильный порядок расположения всех элементов в щитке:

• вводный автомат нужно монтировать справа;
• после этого устанавливают УЗО;
• установка остальных автоматов осуществляется с учетом удобства.

Подключение электрических элементов

Когда все компоненты будут установлены в щиток можно приступать к их дальнейшему соединению:

1. К дин-рейке следует подключить нулевые жилы. Для этого их подгоняют по длине. Исключением в этом случае будут являться группы, которые подключаются через УЗО.
2. Подключите автоматы. Для этого к верхним клеммам подведите ввод, а к нижним выход. В случае дальнейшей замены или подключения проводов потребитель будет знать, на какие контакты подается питание и нагрузка.
3. Кроме автомата защиты в бокс могут устанавливать дифференциальный автомат. К этом автомату, вам нужно подключить группы проводов, которые расположены в местах с высокой влажностью.

Порядок установки счетчика в щиток

Перед тем, как приступать к подключению счетчика сначала нужно определиться с порядком подключения прибора к электрической линии. Иногда контроллеры могут дать разрешение на самостоятельное подключение счетчика к сети. Однако, если разрешения вы не получите, тогда они самостоятельно выполнят подключение. Перед счетчиком также нужно установить защитное отключающее устройство. Обычно для однофазной сети устанавливают двухполюсный защитный автомат.

Двухполюсные защитные автоматы

Это устройство выполняет следующие функции:

• защищает счетчик от короткого замыкания и обеспечивает выполнение профилактических работ;
• ограничивает разрешенную мощность.

Для установки счетчика также потребуется выполнить следующие действия:

1. Чтобы прикрепить счетчик к щитку необходимо воспользоваться специальной защелкой.
2. Выполните монтаж отходящих однополюсных автоматов.

Согласно нормативным актам установка электрического счетчика должна выполняться на высоте от 80 до 170 см. В квартирах чаще всего устанавливают механический или электрический вариант счетчика.

Зачем нужно УЗО в электрощитке

Человек все время находится в окружении электрических приборов. Большинство из них на сегодняшний день выполнены и отлично проводят электрический ток. Это может происходить по разным причинам, но чаще всего это случается из-за повреждения изоляции.

Если на приборе отсутствует заземление, тогда прикосновение к нему может быть опасным. Чтобы избежать несчастных случаев специалисты рекомендуют устанавливать УЗО. Это устройство позволяет защитить вас от поражения током при поврежденной изоляции или коротком замыкании.

Все работы, которые связаны со сборкой или установкой электрического щита для счетчика и автоматов можно выполнить самостоятельно, но при этом нужно соблюдать правила ПУЭ. Однако, на практике можно столкнуться со многими нюансами. Поэтому, если у вас нет опыта, тогда доверять эти работы лучше профессионалам, которые работают в области электрических сетей.

Читайте также: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/ustanovka-elektroshhitka-v-kvartire.html.

назначение, виды, требования и технические характеристики

Квартирный щиток (КЩ) — это низковольтное распределительное устройство, устанавливаемое на вводе в электроустановку квартиры и обеспечивающее ввод, учет и распределение электрической энергии в электроустановке квартиры, а также управление и защиту подключенных к нему конечных электрических цепей [1].

Харечко Ю.В. в своей книге [1] достаточно полно и ёмко, на мой взгляд, описал назначение и функции КЩ:

« На вводе в электроустановку квартиры может быть установлен квартирный щиток, представляющий собой низковольтное распределительное устройство, которое предназначено для выполнения ввода электроэнергии в электроустановку квартиры и ее распределения в электроустановке квартиры между электрооборудованием. Для осуществления указанных функций КЩ оснащают низковольтной коммутационной аппаратурой и аппаратурой управления, с помощью которой выполняют управление и защиту отходящих от него конечных электрических цепей. Квартирный щиток может также осуществлять учет потребляемой электрической энергии. В этом случае в КЩ предусматривают счетчик электроэнергии. »

[1]

Рис. 1. Квартирный щиток общий вид с закрытой А и открытой Б дверью (на основе рисунка 2 из [1] автора Харечко Ю.В.)

С примером выполнения такого квартирного щитка для электроустановки квартиры вы можете ознакомиться на странице: https://www.asutpp.ru/kak-sobrat-trehfaznyy-kvartirnyy-schitok.html

Виды КЩ

ГОСТ 32395-2013 определил два вида квартирных щитков [2]:

1. квартирный групповой щиток: Щиток, устанавливаемый в квартире и предназначенный для присоединения конечных электрических цепей, причем счетчик электроэнергии располагается на этажном учетно-распределительном щитке;
2. квартирный учетно-групповой щиток: Щиток, устанавливаемый в квартире и предназначенный для присоединения конечных электрических цепей и учета электроэнергии.

Требования и технические характеристики

Квартирные щитки должны соответствовать требованиям стандартов комплекса ГОСТ Р 51321 «Устройства комплектные низковольтные распределения и управления», а также требованиям ГОСТ 32395-2013.

В таблице 1 ГОСТ 32395-2013 приведена классификация квартирных щитков, в соответствии с которой они могут быть настенной установки или встраиваемые в нишу. Квартирные щитки могут быть однофазными и трехфазными и соответствовать электрооборудованию классов I и II. На вводе квартирного щитка может быть установлено коммутационное устройство.

В таблице 2 ГОСТ 32395-2013, информация из которой приведена ниже, установлены основные характеристики квартирных щитков [1, 2]

Таблица 2 — Основные параметры щитков (на основе ГОСТ 32395-2013)
Наименование параметра	Значение для щитков
	Квартирных
	Групповых	Учетно-групповых
Номинальное напряжение, В, на вводах щитков: а) зданий массового строительства	230	230
Номинальное напряжение, В, на вводах щитков: б) индивидуальных зданий и одноквартирных жилых домов: при Рр* ≤ 11 кВт при Рр > 11 кВт или при наличии трехфазных электроприемников	230 400/230	230 400/230
Номинальные токи однофазной вводной коммутационной аппаратуры, включая устройства дифференциального тока, А	25; 32; 40; 50; 63
Номинальные токи трехфазной вводной коммутационной аппаратуры, включая устройства дифференциального тока, А	25; 32; 40; 50; 63
Номинальные отключающие дифференциальные токи устройств дифференциального тока, устанавливаемых на вводах однофазных щитков, мА	30; 100; 300;	30; 100; 300;
Номинальные отключающие дифференциальные токи устройств дифференциального тока, устанавливаемых на вводах трехфазных щитков, мА	100; 300;	100; 300;
Номинальные токи защитной аппаратуры однофазных конечных электрических цепей, А: автоматических выключателей	6; 10; 16; 25; 32; 40
Номинальные токи защитной аппаратуры однофазных конечных электрических цепей, А: плавких предохранителей	6; 10;
Номинальные токи автоматических выключателей, защищающих трехфазные конечные электрические цепи, А	10; 16; 25; 32; 40
Номинальные отключающие дифференциальные токи устройств дифференциального тока однофазных и трехфазных конечных электрических цепей, мА	10; 30
Минимальное число защитных аппаратов конечных электрических цепей в щитках зданий массового строительства: а) с электроплитами	4
Минимальное число защитных аппаратов конечных электрических цепей в щитках зданий массового строительства: б) без электроплит	3
Число защитных аппаратов конечных электрических цепей в щитках индивидуальных зданий и одноквартирных жилых домов	6; 12; 18; 24; 30**
Число квартир, присоединяемых к щитку	1	1
* Рр – расчетная мощность на вводе электроустановки квартиры. ** Указанные количества защитных аппаратов конечных электрических цепей определяют типоразмеры квартирных щитков. Фактическое их заполнение аппаратурой согласно заказу в пределах номинальных токов вводной аппаратуры квартирных щитков. 1)Устройства дифференциального тока, которые имеют номинальный отключающий дифференциальный ток 30 мА, могут быть только общего типа. Согласно требованиям ГОСТ IEC 61008-1-2020 и ГОСТ IEC 61009-1-2020 подобные УДТ срабатывают без выдержки времени. К квартирному щитку обычно подключено несколько конечных электрических цепей, защищенных УДТ, имеющими номинальные отключающие дифференциальные токи 10 и 30 мА. Поэтому использование УДТ общего типа на вводе КЩ исключает его селективное оперирование с УДТ, которые защищают конечные электрические цепи.

Пункты 6.2.3 и 6.2.4 из [2] Харечко Ю.В. объяснил в своем словаре [1] следующим образом:

« Квартирные щитки могут быть выполнены как электрооборудование класса I или класса II. Конструктивные элементы КЩ класса I (каркасы, оболочки и другие части) обычно изготавливают из стали, на которую нанесено защитное покрытие. Оболочки КЩ класса II обычно изготавливают из изоляционных материалов, которые имеют стойкость к воспламенению при воздействии на них проволокой, нагретой до температуры (850±10)°С. Если квартирные щитки встраивают в трудно воспламеняющиеся стены, их оболочки должны быть стойкими при воздействии на них проволокой, нагретой до температуры (650±10)°С. Оболочки КЩ класса II также могут быть изготовлены из стали. Изоляционные элементы КЩ классов I и II, на которых крепят части, находящиеся под напряжением, должны обладать стойкостью к воспламенению при воздействии на них проволокой, нагретой до температуры (960±10)°С. »

[1]

Согласно пункта 6.4.1 [2] и [1]:

Степень защиты от прикосновения к токоведущим частям в местах, доступных прикосновению, и от попадания посторонних твердых тел при закрытой дверце должна быть не ниже IP3X в квартирных щитках класса I и IP4X в КЩ класса II. Степень защиты, обеспечиваемая оперативной панелью при открытой дверце и в местах ввода и вывода проводников при настенном исполнении КЩ, должна быть не ниже IP2XC. В квартирных щитках с плавкими предохранителями ввинчиваемого типа степень защиты на оперативной панели должна быть не менее IP2X.

Пункт 6.2.10 [2] устанавливает следующие требования:

« Квартирные щитки настенного исполнения и КЩ, встраиваемые в ниши, должны иметь соответствующие конструктивные элементы для их крепления. Квартирные щитки, встраиваемые в ниши, должны иметь обрамления, закрывающие края ниш. »

[2]

Пункты 6.2.16 и 6.2.22 [2] Харечко в своей книге [1] пояснил следующим образом:

« Квартирные щитки могут быть выполнены с дверцами и без них. За дверцей КЩ должна располагаться оперативная панель с выведенными на нее органами управления аппаратуры, которая в сочетании с другими конструктивными элементами щитка должна исключать доступ к его частям, находящимся под напряжением. В квартирных щитках со счетчиками электроэнергии должны быть предусмотрены конструктивные элементы с возможностью их опломбирования для исключения доступа к цепям учета (от ввода в КЩ до ввода в счетчики). Таким элементом может быть оперативная панель КЩ. »

[1]

В квартирных щитках должна быть выполнена маркировка защитной аппаратуры конечных электрических цепей порядковыми номерами. В КЩ у аппаратуры должны быть предусмотрены места для записи ее назначения. Эти записи могут приводиться в таблицах, размещаемых на внутренних сторонах дверец квартирных щитков.

« В квартирных щитках должны быть предусмотрены зажимы, предназначенные для присоединения проводников внешних электрических цепей. Вводные зажимы должны обеспечивать присоединение проводников сечением от 2,5 до 16 мм². Зажимы для проводников уравнивания потенциалов должны обеспечивать присоединение проводников сечением 10 мм². Зажимы для проводников конечных электрических цепей должны быть рассчитаны на присоединение проводников сечением от 1,5 до 6 мм². К каждому зажиму для защитного или нейтрального проводника должен присоединяться один проводник. В квартирных щитках класса I зажимы для нейтральных проводников должны быть изолированы от проводящих оболочек так же, как зажимы для фазных проводников, а зажимы для защитных проводников должны иметь электрические соединения с оболочками. В квартирных щитках класса II зажимы для защитных и нейтральных проводников должны быть изолированы от проводящих оболочек так же, как зажимы для фазных проводников. »

[1]

Согласно п. 6.4.2 и п. 10.15 [2]:

Открытые проводящие части квартирных щитков класса I должны быть надежно соединены между собой и присоединены к защитной шине РЕ. Сопротивление между защитной шиной и каждой открытой проводящей частью КЩ должно быть не более 0,1 Ом.

Внутренние электрические цепи квартирных щитков следует выполнять медными изолированными проводами. Провода должны иметь изоляцию, рассчитанную на напряжение 660 В переменного тока.

Пункты 6.7.4 и 6.8.4 [2] Харечко Ю.В. в своей книге [2] сформулировал следующим образом:

« Изолированные провода внутренних электрических цепей должны быть проложены таким образом, чтобы они не касались неизолированных частей, находящихся под напряжением, острых кромок корпуса квартирного щитка. Радиусы изгиба проводов должны быть не менее шестикратного их наружного диаметра. Провода не должны иметь промежуточных скруток, паяных и других соединений. Сопротивление изоляции внутренних цепей КЩ в холодном состоянии должно быть не менее 10 МОм. »

[2]

Цветовую и буквенно-цифровую идентификацию проводников в квартирных щитках следует выполнять согласно требованиям ГОСТ 33542-2015.

При номинальных токах квартирных щитков превышение температуры их частей над температурой окружающего воздуха и допустимая температура нагрева этих частей при температуре окружающего воздуха 25 °С должны быть не более значений, приведенных в таблице 5 ГОСТ 32395-2013 [2].

Таблица 5 — Допустимые значения превышения температуры
Часть квартирного щитка	Допустимое превышение температуры над температурой окружающего воздуха 25°С	Допустимая температура нагрева, °С
Контактные соединения выводов аппаратуры, контактных зажимов с внутренними и внешними проводниками	70	95
Проводники с поливинилхлоридной изоляцией	45	70
Органы управления из изоляционного материала	25	50
Доступные части оболочки: металлические	30	55
Доступные части оболочки: из изоляционного материала	40	65
Примечания: 1. При верхнем значении температуры окружающего воздуха, отличном от 25°С, допустимые превышения температуры могут быть изменены в пределах указанных допустимых температур нагрева. 2. Допустимая температура нагрева есть сумма верхнего значения температуры окружающего воздуха и соответствующего значения превышения температуры, обусловленного протеканием номинального тока. 3. Допустимая температура нагрева проводников с изоляцией другого вида устанавливается в технических условиях на КЩ конкретных типов.

« По согласованию с потребителем изготовитель может поставлять отдельно оболочки квартирных щитков, рассчитанные на последующую установку в них потребителем защитной, коммутационной аппаратуры и приборов тех типов, с которыми они были испытаны. Оболочки КЩ должны сопровождаться подробной инструкцией по их заполнению, составленной на основе данных по испытанию щитков в аналогичных оболочках в объеме требований ГОСТ 32395-2013. »

[1]

п. 6.5.1 [2] устанавливает следующие требования:

« Металлические детали квартирных щитков должны иметь защитные лакокрасочные, порошковые полимерные и иные покрытия. »

[2]

ГОСТ 32395-2013 установил срок службы квартирных щитков, равный 25 лет. В течение этого срока допускается замена отдельных комплектующих элементов КЩ (см. пункт 6.11.2 [2]).

Список использованной литературы

1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;
2. ГОСТ 32395-2013

О щитках для электросчетчиков и автоматов: щит электрический

Электросчётчики и автоматические выключатели являются необходимыми атрибутами электросети. Данные приборы монтируются в специальные распределительные щитки, которые уже установлены в подъездах домов. В частных домах такое не предусмотрено, однако, современный рынок позволяет подобрать любой щиток для электросчетчика и автоматов подходящего размера и дизайна. Внешний вид такого бокса сейчас немаловажен, так как устанавливают его все чаще внутри дома. В данной статье ознакомимся с особенностью подобных коробов, каких видов они бывают, и на что обратить внимание при покупке.

Вид изнутри

Что собой представляет

Стандартная комплектация электрощитка следующая:

• Электрический счетчик;
• Дифференциальные автоматы;
• Вводный автомат;
• Автоматические выключатели;
• 2 шины.

Теперь ознакомимся со встроенными элементами, и для чего они используются:

• DIN-рейка. Является специальным устройством, изготавливаемым из металлических пластин. Бывает, что рейка слишком длинная, в этом случае ее обрезают при помощи ножовки по металлу;
• Электросчетчик. Необходим, чтобы учитывать потребление электроэнергии;
• Автоматические выключатели. Данное оборудование защищает электропроводку. Прежде чем их устанавливать, необходимо знать, какова мощность приборов, которые будут подключаться в сеть;
• Распределительная шина. С ее помощью подключаются нулевые провода. Бывают закрытыми и открытыми;
• УЗО. Устройство защитного отключения, обеспечивающее безопасность от поражения током;
• Электрическая проводка.

В каком месте устанавливается щиток

Прежде чем монтировать короб в квартире, в первую очередь, необходимо составить подробный план, учесть, как будут обставляться комнаты, где будут стоять светильники и выключатели к ним, различная бытовая техника и прочее. Вместе с электрическими проводами прокладываются и другие инженерные коммуникации, отопительные трубы, трубопроводы, сигнализация, интернет и так далее. Разрабатывать проект следует таким образом, чтобы оптимизировать маршруты описываемых систем.

Важная информация! Электрическим щитком называется место, где кабель от энергоснабжающей компании подсоединяется к счётчику, чтобы в дальнейшем распределять электричество по потребителям.

«Встроенный» в стену прибор

Занимаясь проектом, следует определить наиболее подходящее место, где будет установлен электрический щиток. В прошлом веке его монтировали прямо на лестничных площадках, сейчас же популяризируется способ установки прямиком в квартире. Это не только удобно, но и гарантирует, что к боксу не будут иметь доступ посторонние лица.

Как показывает практика, наиболее подходящее место – коридор, поблизости со входной дверью и на уровне лица, чтобы удобнее отслеживать показания счётчика. Монтируя короб, таким образом, не требуется большая длина питающего кабеля.

Тем, кто живет в загородном доме, потребуется учесть больше тонкостей: как безопасно организовать вводное устройство в здание, как сконструировано ответвление от воздушной линии электропередач. Кроме того, потребуется обратиться в энергоснабжающую организацию для выяснения подробностей касаемо их устройства.

Особенности выбора щитка

При выборе бокса необходимо понимать, что они делятся по следующим параметрам:

• Из какого материала изготовлены;
• В какой сфере используются;
• Метод монтажа;
• Количество оборудования, размещаемого внутри.

Обратите внимание! Выбирая щиток, следует обратить внимание на такой параметр, как класс защиты IP. Для устанавливаемых в помещениях класс должен быть 30 или 40, для уличных – 65 или 67.

Степень защиты IP – это насколько качественно изолированы приборы от пыли и влаги. Чем больше цифры, тем выше защита. К примеру:

• IP20 – устанавливаются в квартирах. 0 – защиты от влаги нет. 2 – обеспечивает защиту от крупных частиц пыли;
• IP21-23 – устанавливаются в неотапливаемых закрытых помещениях или под навесами;
• IP44 – устанавливаются на улице, под козырьками или с дополнительной защитой;
• Наиболее защищенными щитками считаются те, класс защиты которых IP54 и IP66 – они устанавливаются на открытом воздухе и не боятся воздействия дождя или ветра.

Обратите внимание! Удобно, если шкафы, устанавливаемые в подъездах или на улице, имеют смотровое окошко, позволяющее снимать показания. Работая с такими щитками, не приходится каждый раз открывать дверцу.

Изготавливается современный щиток для электрического счетчика из разнообразных материалов, таких как:

• Пластик. Такие короба устанавливаются внутри квартир и офисных помещений. Сами изделия могут отличаться внутренней конфигурацией, расцветкой и внешним оформлением. На дверцу может быть предусмотрен замок. Выбирая щиток из пластика, необходимо быть внимательным с данными изготовителя. Не следует выбирать изделия от малоизвестных поставщиков по низкой стоимости – такие боксы изготавливаются из низкокачественного пластика, со временем желтеющего под солнечным светом. Такие изделия имеют как плюсы, так и минусы. Главное достоинство – простота установки. Щиток легко монтируется в гипсокартоновые или аналогичные стены. Для изготовления электрических щитков применяется диэлектрический материал, поэтому им не требуется дополнительное заземление. Пластиковые корпуса характеризуются долговечностью и внешней привлекательностью, поэтому они гармонируют в любых интерьерах. Минус материала – он горюч и достаточно хрупок. Если щит, установленный в стене, получит повреждения, заменить его будет сложно;
• Металл. Боксы, имеющие металлический корпус, устанавливаются в гаражах и на открытых пространствах. Они прочные, долговечные и стойкие к внешним воздействиям. Кроме того, они не горючи и не боятся высокой температуры. Однако, недостаток значителен: требуется обязательное заземление, а сам металл, находясь в агрессивной среде, коррозирует. Как правило, металлические короба устанавливаются в подъездах многоквартирных домов или на предприятиях.

Металлическое оборудование

Если предполагается установка на улице, то лучше обратить внимание на антивандальную конструкцию, для изготовления которой применяется листовая сталь толщиной от 1.2 мм. Данные боксы оборудуются двумя дверцами: одна – глухая, вторая – смотровое окно для счетчика.

Достоинства установки щитка на улице:

• Быстрый доступ к электросчетчику со стороны инспектора;
• В некоторых загородных резиденциях щитки достигают внушительных размеров, поэтому с целью экономии свободного пространства их выносят на улицу;
• Если щиток не вписывается в интерьер внутреннего помещения, его монтируют на улице.

Минусы уличного размещения:

• Отталкиваясь от правил ПУЭ, уличные шкафы должны предусматривать местный обогрев, что обеспечивает счетчику положительную температуру. Соблюсти данное условие не всегда получается, да и индукционные приборы при минусовых температурах попросту «врут»;
• Для того чтобы снять показания со счетчика, необходимо выйти на улицу, где не всегда могут быть хорошие условия;
• Необходимость перетяжки групповых линий.

Тип монтажа щитка также различается, поэтому они бывают:

• Накладными. Их устанавливают на поверхность стен. Позволяют распределять открытую и скрытую проводку;
• Встраиваемыми. Монтируются в нишах, расположенных в стенах. Используются лишь для проводки скрытого типа.

В зависимости от того, сколько дополнительного оборудования будет устанавливаться, следует определиться с вместимостью щитка. Электроящики обладают различной конфигурацией, в зависимости от количества мест: 12, 24, 32, 64 и больше. Одно место имеет стандартное расстояние – от 17 до 18 мм. Нужно быть внимательным, так как каждое устройство занимает определенное число мест. Специалисты рекомендуют использовать ящики с запасом мест (в особенности это касается встраиваемых щитков), что может потребоваться при модернизации электросхемы. Минимальным размером подобных устройств является 16-24 мест.

Выбирая оборудование для бокса, рекомендуется обратить внимание на следующие критерии:

• Технические параметры;
• Надежность изготовителя.

Чтобы определить технические параметры, потребуются несложные расчеты, а вот убедиться, что производитель надежен, не так то просто. На современном рынке встречается недорогая контрафактная продукция. Кроме того, наткнуться можно на откровенную подделку известного бренда. Поэтому при выборе оборудования следует проверить наличие соответствующего сертификата, в особенности, если речь идет о приборе учета. Ни одна компания-поставщик электроэнергии не будет подключать несертифицированное оборудование, не прошедшее проверки.

На данный момент производством боксов занимаются многие компании. Исходя из практики, предпочтение стоит отдать следующим фирмам: ABB, IEK, Makel. Если требуется проведение электромонтажных работ, данные бренды фигурируют чаще всего. Наиболее качественной считается продукция от ABB, а последние 2, хоть и уступают в качестве, но популярны за счет доступной стоимости. Если же главное предпочтение – визуальная составляющая и при этом надежность, выбирать нужно оборудование от греческого производителя FOTKA.

Как установить счетчик в щиток

Прежде чем монтировать счетчик, необходимо разобраться, в каком порядке прибор будет подключаться в электрическую линию. В некоторых случаях контроллеры одобряют самостоятельное подключение оборудования. Перед счетчиком лучше предусмотреть защитное отключающее устройство. Как правило, в случае с однофазной сетью устанавливается двухполюсный защитный автомат. Функции данного прибора следующие:

• Обеспечивает защиту счетчика от короткого замыкания. Позволяет проводить профилактические работы;
• Способен ограничивать разрешенную мощность.

Устанавливая счетчик, выполняются и другие действия:

• Крепится счетчик к щитку при помощи специальной защелки;
• Необходимо монтировать отходящие однополюсные автоматы.

Нормативные акты гласят, что электросчетчик должен быть установлен на высоте от 80 до 170 см.

Человек постоянно окружен различными электроприборами. Современные устройства могут проводить ток, что случается чаще всего из-за испорченной изоляции. Если прибор не заземлен, то прикасаться к нему очень опасно. Для избегания несчастных случаев к установке рекомендуется УЗО. Задача устройства – защита от поражения током (короткое замыкание или поврежденная изоляция).

Установка щитка

Необходимо определиться, в каком месте будет закреплен бокс. Как правило, это прихожая, недалеко от ввода питающего кабеля. Устанавливается на высоте от 1.5 до 1.7 метров. В стене проделываются отверстия, а сам короб крепится при помощи дюбелей или саморезов.

Процесс установки короба

После того, как щит будет установлен на стене, его сборка выглядит следующим образом:

• Заранее к щитку необходимо подвести все группы проводов. Они должны иметь маркировку, что позволит облегчить сборку по схеме;
• При помощи саморезов к щитку крепится DIN-рейка, на которую будут устанавливаться аппараты;
• Верхняя часть оборудуется шиной для нейтрали, нижняя – для заземления;
• В верхней части устанавливают автомат ввода;
• Вводный автомат может быть расположен в отдельном боксе, как и счетчик;
• Что касается групп автоматов, их располагают сверху вниз, по мере снижения мощности. Перемычной между ними служит специальная шина, или же используется медный провод с сечением 4 мм;
• Кабели и провода вводятся в короб через предусмотренное отверстие. С них необходимо срезать внешнюю оплетку, а прокладка осуществляется по цвету. Необходимо оставить запас, что может понадобиться при дальнейшем ремонте. Нулевые жилы подключаются к верхней шине. К верхним клеммам подается питание, к нижним – подключается нагрузка;
• Подсоединяя каждую группу, рекомендуется проверять ее работоспособность методом подачи напряжения через схему временного подключения.

Важно! Изначально щиток собирается без коммутаций, что позволяет отметить места монтажа устройств. При необходимости питание должно быть быстро отключено, как снаружи, так и изнутри, что нужно предусмотреть.

В закрытом состоянии щитка важно, чтобы была возможность проверки напряжения при помощи индикаторной отвертки.

При выборе щитка необходимо отталкиваться от размеров электросчетчика и количества устанавливаемых пакетников. В любом случае придется прибегать к помощи электрика: для подключения общей цепи и для опломбирования счетчика. Подобрать бокс несложно, но сперва следует грамотно составить проект, чтобы не ошибиться.

Видео

Установка электрического щитка в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про электрический щиток в квартире, а именно про его установку.

Началось все с того, что один заказчик попросил меня заменить ему однофазный счетчик электроэнергии в квартире.

Я отказываться, конечно же, не стал. Рассказав ему как правильно выбрать электросчетчик и его купить, а также задав ему несколько вопросов про место установки счетчика, мы назначили дату нашей встречи.

Итак, обо всем по порядку.

И вот настал тот день. Когда я переступил порог его квартиры, я увидел следующую картину.

Как Вы видите сами, электросчетчик был установлен в нише стены. Поэтому я ему сразу предложил установить в эту нишу небольшой встраиваемый электрический щиток. Будет выглядеть аккуратно и эстетично. Т.к. хозяин и не предполагал такого поворота событий, то мне пришлось заодно помочь ему в выборе электрического распределительного щитка для установки его в этой нише.

Измерив нишу стены, я посоветовал ему купить электрический щиток фирмы VIKO, с классом защиты IP40 (читайте про расшифровку всех кодов степеней защиты  IP), внутренней установки на 8 модулей. Если быть точнее, то следующей маркировки: 90 91 20 08. Он практически подходил по габаритным размерам нашей ниши.

Хозяин пошел в магазин, а я приступил к демонтажу старого счетчика. Это не заняло много времени и к приходу владельца квартиры счетчик был уже снят.

Кстати, перед началом работ я отключил в подъезде вводной автоматический выключатель, питающую эту квартиру. Не забывайте про меры электробезопасности!

Немного расскажу про старый электросчетчик, который решил заменить хозяин квартиры.

Это был старенький индукционный однофазный счетчик типа NE-1-44, производства Венгрии, 1953 года выпуска. Впервые такой вижу. Он был установлен в нише стены на деревянной площадке на трех фарфоровых изоляторах.

Счетчик N-1-44 был прямого включения и был предназначен на ток до 10 (А).

Вы представляете себе, всего до 10 (А)? Это же всего до 2,2 (кВт) мощности!

В принципе, как говорит владелец «антикварного» электросчетчика, нареканий к нему не было. Просто цель замены была в переходе на двухтарифную систему учета электроэнергии. Кстати, почитайте мою статью о том, выгодно ли переходить на двухтарифные счетчики электроэнергии?!



Начало работ по установке электрического щитка

После снятия старого электросчетчика, открылась картина текущего состояния электропроводки, как вводных проводов из подъезда, так и отходящих со счетчика. Невооруженным глазом видно, что состояние проводов оставляет желать лучшего. И это я еще не заглядывал в распределительные коробки, а там наверняка можно увидеть много чего интересного.

Владельцу квартиры я предложил задуматься о полной замене электропроводки в квартире, ну или как минимум произвести хотя бы  замеры сопротивления изоляции проводов и кабелей. На что получил мгновенный отказ. Как говорится, «хозяин-барин», поэтому долго убеждать я его в этом не стал.

Вводные провода были выполнены из меди сечением 2,5 кв.мм, а отходящие  — из алюминия сечением 4 кв.мм. Еще в этой нише находился новенький медный кабель ВВГ сечением 3х2,5 кв. мм, но он шел через отдельный автомат для питания ванной комнаты и кухни.

Кстати, пока не забыл, прочитайте статью про установку и расположение розеток в ванной комнате.

Как Вы видите речи о цветной маркировке жил проводов и быть не может, но вернемся к главному.

Приобретенный распределительный электрический щиток фирмы VIKO, выглядел следующим образом:

Про схему и сборку электрического щитка я расскажу Вам чуть ниже, а теперь вернемся к его установке.



Установка квартирного электрического щитка в нишу стены

Для начала я приготовил ведро раствора в необходимом соотношении — 3 совка песка и 1 совок цемента. Правда одного ведра оказалось маловато, поэтому пришлось намешивать и второе, и третье ведерко.

Т.к. ниша в стене была очень глубокая, то часть ее я заложил обычным кирпичом.

Далее замазал все раствором и оставил место под электрический щиток и провода.

После этого в задней стенке квартирного щитка я сделал отверстия под провода и кабели. Обмазал щиток со всех сторон раствором и посадил его в оставленное под него место. Уровнем померил стороны щитка по отношению к стене. Меня все устроило.

Теперь можно немного отдохнуть и дать раствору затвердеть.



Сборка и схема электрического щитка

Когда раствор схватился, я приступил к сборке электрического распределительного щитка.

Скажу сразу, что схема электрического щитка предусматривала установку в нем нового купленного счетчика СЕ 102 (под DIN-рейку) и автоматического выключателя для ванной комнаты и кухни.

Но тут есть один нюанс! Номинал установленного автомата 25 (А), а сечение отходящего медного кабеля для ванной комнаты и кухни составляет 2,5 кв.мм. Что это значит?! Это значит, что номинал автомата завышен и его необходимо заменить номиналом 16 (А). Но опять же, хозяин мгновенно отказался от этого, по причине того, что «все работает и ничего не выбивает» (часто встречающая логика размышлений). Его меньше всего волнует, что длительно-допустимый ток кабеля (3х2,5) составляет около 25 (А) — очень подробно об этом я рассказывал в статье про время-токовые характеристики автоматов.

Мы уже с Вами знакомы с однофазной схемой подключения электросчетчика, поэтому сейчас о ней говорить не буду. Переходите по указанной ссылочке и читайте.

Итак, новенький электросчетчик я установил на DIN-реке в электрическом щите, туда же установил автоматический выключатель. Получилось это следующим образом.

Хочу заметить, что на фотографии я еще не привел в порядок и не почистил от раствора сам щиток. Я сделал это чуть позже.

После этого я одел облицовочную крышку, предварительно вырезав отверстия под 6 модулей (5 модулей занимает электросчетчик, 1 модуль — автомат)

Электрический щиток собран и готов к эксплуатации.



Завершение

Осталось только пригласить представителя энергоснабжающей организации (ЖКХ, УК или ТСЖ), составить акт замены электросчетчика и произвести опломбировку. Внимание! Читайте статью, где я рассказывал о том, в каких случаях опломбирование счетчика электроэнергии будет платным.

Дополнение: смотрите видео о том, как я устанавливал встраиваемый щит новой серии Mistral 41F от АВВ на 48 модулей.

P.S. На этом статью про установку электрического щитка в квартире я заканчиваю. Если судить по времени, то вся работа заняла не более двух часов. Если у Вас возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Покрытие выключателей: Учебное пособие по искусственному шкафу | Сделай сам

В этом сообщении могут быть партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите покупать по ссылкам, которые я предоставляю (без дополнительных затрат для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Подробнее об этих ссылках читайте в моей политике раскрытия информации.

[su_note note_color = ”# ffffff”] Эта публикация является частью серии статей, посвященных оплачиваемой работе, выполненной в сотрудничестве с Lowe’s Home Improvement. Все мнения мои собственные.[/ su_note] Серьезно, а куда делись эти уродливые электрические панели? Если вы хотите спрятать неприглядные коммунальные услуги в прачечной и хотите сделать самодельную за , закрывающую коробки выключателей , продолжайте читать. Сегодня мы делимся первым из серии небольших обновлений, сделанных своими руками, которые сделают это пространство в нашей прачечной, переоборудованной в гараж, для семейного отдыха, почувствовать себя настоящей комнатой , а не просто переделанным пространством, полным всего уродливого хозяйственные ящики.

Сделай сам для закрытия ящиков выключателя

Когда мы превратили предыдущую прачечную на кухне в кладовую и впоследствии переместили белье в гараж, я знал, что однажды нам нужно будет (или, по крайней мере, ДЕЙСТВИТЕЛЬНО захотеть) переделать это пространство.Для нас это означало найти способы скрыть уродливые утилиты, которые, казалось, заполняли пространство, поскольку мы не хотели, чтобы это выглядело как переделка, а скорее как истинное продолжение дома.

Одна из проблем, связанных с сокрытием служебного ящика или, в нашем случае, двух из них, которые находятся в паре дюймов от стены (не заподлицо), а также большого количества проводки, заключается в том, что нам все еще нужен легкий доступ.

Мы потратили некоторое время на то, чтобы исследовать, что мы можем сделать, и нашли большинство решений для закрытия ящиков с выключателями — это использовать занавеску или повесить сверху какого-нибудь короля искусства, ни то, ни другое не сработает в нашем случае.

Вернувшись к чертежной доске и обдумав несколько идей, мы решили создать собственный искусственный шкаф своими руками, чтобы создать вид шкафов-шейкеров, которые мы установили при ремонте нашей кухни. Найти шкафы, которые были бы достаточно большими, чтобы покрыть такое большое пространство на стене, оказалось как слишком сложным, так и слишком дорогим, поэтому переход по пути DIY был идеальным вариантом. Просто потребовалось немного времени, чтобы понять, что нам нужно делать.

Хотя я называю эти шкафы искусственными, потому что они отрываются от стены и входят в комнату примерно на 4 дюйма, и закрывают коробки выключателей, внутри все еще есть полка, которую я могу использовать для хранения нескольких предметов, которые я надеваю. Я не хочу выходить в прачечную, так что в каком-то смысле это шкаф для рукоделия!

Материалы для искусственной крышки служебного шкафа

4 x 8 — березовая фанера
2 x 4 — для сборки каркаса
2 x 3 — для создания стиля шейкерного шкафа
Клей для дерева
Шурупы для дерева
Сверло
Гвоздезабиватель
Пила для резки
Настольная пила
Шпаклевка для дерева
Закупорка
Краска
Мини-валик для краски
Петли
Бетонные анкеры Tapcon — при креплении к цементной или блочной стене
Шипованный шпон — или другой материал (гипсокартон или березовая фанера) для покрытия окружающей области шкафа

Практическое руководство — Покрытие ящиков выключателя искусственными шкафами

* Имейте в виду, что это нестандартные размеры, которые подходят для наших электрических панелей, поэтому в этом руководстве вы не найдете фактических размеров.Ваш будет построен так, чтобы прикрыть ваш конкретный ящик (а).

Самое первое, с чего нужно начать, — это построить каркас, который будет крепиться непосредственно к стене (у нас была стена из блоков, так как это внешняя стена в гараже). Поскольку наша также должна была удерживать дверцы шкафа, которые более чем в два раза превышают размер обычных дверок кухонного шкафа, мы построили раму, используя 2 × 4, чтобы сделать ее более прочной. Вы даже можете использовать 2×3 для обрамления своего шкафа, если у вас есть меньшая площадь для покрытия.

Измерьте всю площадь, которую вам нужно покрыть, так как вы хотите построить раму такого размера с учетом коробок и проводки, которые необходимо будет покрыть.Обязательно измерьте, чтобы позволить фактическому размеру деревянной рамы падать на внешнюю часть ящиков для служебных нужд (потому что ящики выключателей должны иметь возможность открываться!).

После того, как у вас будут измерения, отрежьте 2X4 по размеру и заранее соорудите каркас, прежде чем прикрепить все это к стене, используя шурупы для дерева, чтобы скрепить каркас вместе, и бетонные анкеры Tapcon, чтобы прикрепить к бетонной стене. Мы начали с внешней рамы и добавили поперечины для дополнительной прочности, а также вертикальный центр, в котором будут закрываться двери нового шкафа.

А теперь пришло время обшить раму деревянной кромкой. Мы выбрали фанеру, которую легко разрезать по размеру. Вы заметите его внизу и сбоку на новом искусственном шкафу на фотографиях выше.

Теперь пора изготовить дверцы шкафа. Мы выбираем березовую фанеру с более тонкой и гладкой поверхностью.
В большинстве случаев вы можете заказать в местном хозяйственном магазине нужные вам двери определенного размера. Так что снимите мерки с помощью Lowe’s и позвольте им спилить фанеру, чтобы вы сэкономили себе место дома.

После того, как вы обрежете фасады дверцы шкафа по размеру, самое время отрезать части, которые будут размещены на передней части шкафа. Мы решили вырвать (отрезать длинный разрез по короткому краю) гвоздь из белого дерева размером 2 x 3, чтобы создать вид приподнятой отделки шкафа. Использование полной части толщиной 2 дюйма давало слишком глубокий вид, хотя ширина 3 дюйма была идеальной. Таким образом, мы разрезаем эту часть размером 2 дюйма (что на самом деле составляет 1,5 дюйма) пополам. Если идея срезать шпильку вам не подходит, это также можно сделать с помощью плиты МДФ.Отрежьте 8 полос шириной 3 дюйма с помощью циркулярной или настольной пилы.

Отмерьте полную длину и используйте косой надрез (под углом 45 градусов на концах), чтобы закончить отделку передней части шкафов.

Прикрепите эти детали к передней части шкафа с помощью столярного клея и отделочного гвоздя.

Пс. Не могу забыть этого милого маленького помощника по фото на фотографии выше!

Заполните отверстия от гвоздей герметиком или шпатлевкой для дерева и дайте высохнуть.

Когда шпатлевка высохнет, используйте шлифовальный блок, чтобы отшлифовать все участки, на которые вы нанесли шпатлевку.

Вы также можете заделать внутреннюю часть 3-дюймовых досок для получения бесшовной отделки.

Теперь вы готовы рисовать. Мы решили использовать миниатюрный валик из микрофибры, чтобы создать гладкую поверхность, с которой было легко работать.

Двери нашего шкафа с искусственным шейкером намного больше, чем обычно. Поэтому мы решили использовать по три петли для каждой, чтобы не провисать. И так как мы заканчиваем нашу семейную прачечную с некоторыми черными акцентами, я заказал эти черные железные тяги для шкафов от Lowe’s, и мне нравится, как эти 12-дюймовые тяги смотрятся на наших огромных фасадах в стиле шейкер!

Чтобы закончить внешнюю часть шкафов, мы решили продолжить шип, который мы устанавливали в прачечной, чтобы придать ему действительно встроенный вид.Если у вас нет швов в комнате, вы можете закончить внешнюю часть шкафов листами гипсокартона, чтобы они соответствовали вашим стенам; а то и из березовой фанеры. В любом случае, процесс похож … заполните пространство, заполните отверстия от гвоздей и покрасьте! У нас ушло немного больше времени, потому что мы хотели, чтобы он выровнялся и совпадал с шипом на соседней стене, а это означало, что нам пришлось вырезать небольшие кусочки размером 1 дюйм, чтобы они поместились по бокам шкафа.

Но конечный результат того стоил!

Нажмите здесь, чтобы увидеть все наши идеи для семейной прачечной + дизайн-планы для полного ремонта прачечной

1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16/17

Что я очень рад установить в этом помещении, которое скоро будет полностью отремонтировано, так это LG New Top Load 7300 Series, который упростит стирку для нашей большой семьи! Стиральная машина с верхней загрузкой (то, что я определенно хотел) обеспечивает более тихую и быструю стирку с технологией TurboWashTM 3D и пятью регулируемыми форсунками.Благодаря большой емкости 5,0 куб. Футов мы сможем уместить одеяло и полный комплект постельного белья размера «king-size» за одну загрузку. Кроме того, я могу получить доступ к основным функциям стиральной машины LG из любого места с помощью технологии SmartThinQTM (да, у нее есть Wi-Fi!). А с сушилкой мы можем загружать и разгружать так, как мы хотим, с возможностью двойного открывания дверцы сушилки LG EasyLoad TM.

Что вы думаете об этой поделке для , закрывающей коробки выключателей ? Поделитесь в комментариях ниже!

Не теряйте времени, чтобы узнать больше о готовящихся уроках своими руками (например, как спрятать коммунальные услуги, такие как водонагреватель или кондиционер, и как нарисовать трафарет для цементного пола!).Плюс полное раскрытие, как только мы займемся всеми этими проектами !!

Будете ли вы строить искусственный шкаф для защиты блоков выключателей? Я бы хотел посмотреть, как это получится! Обязательно поделитесь и отметьте нас в социальной сети @TabithaBlue, и мы тоже поделимся этим. Удачного покрытия!

Расположение электрических панелей

— руководство по размещению

Расположение электрических панелей

Часто в процессе схематического проектирования время от времени возникает вопрос о приемлемых местах для электрических панелей.Национальный электротехнический кодекс имеет несколько ограничений в отношении расположения электрических панелей, а именно:

• NEC 110.26 требует, чтобы электрическое оборудование (включая электрические панели) располагалось таким образом, чтобы обеспечить необходимые рабочие зазоры вокруг оборудования. Электрическое оборудование должно иметь свободное рабочее пространство шириной не менее 30 дюймов сбоку перед оборудованием. Он не обязательно должен располагаться по центру оборудования, но дверца электрической панели должна открываться на 90 градусов. Рабочее пространство можно разделить между панелями, расположенными рядом друг с другом вдоль стены, и не обязательно выделять отдельную панель.
• В соответствии с Таблицей 110.26 (A) (1) требуется свободное рабочее пространство перед оборудованием, исходя из номинального напряжения оборудования и условий, при которых панель устанавливается. При номинальном напряжении 0–150 В относительно земли минимальный зазор составляет 36 дюймов для всех условий. Для более высоких напряжений (151-600 В) требования к зазору варьируются от 36 до 48 дюймов.
• NEC 240.24 (D) утверждает, что устройства максимального тока (то есть автоматические выключатели и, косвенно, электрические панели, поскольку они содержат автоматические выключатели) не должны располагаться вблизи легковоспламеняющихся материалов, например, в гардеробных.Кроме того, максимальная высота выключателя не должна превышать 6–7 дюймов над чистым полом или рабочей площадкой в ​​соответствии с NEC 240.24.
• NEC 240.24 (E) гласит, что в жилых единицах, общежитиях и гостевых комнатах или гостевых апартаментах устройства максимального тока, кроме дополнительной защиты от сверхтока, не должны располагаться в ванных комнатах.
• NEC 240.24 (F) утверждает, что устройства максимального тока не должны располагаться над ступеньками лестницы.
Требования списка
• UL и ограничения IBC для проникновения через мембрану также исключают размещение панели в огнестойкой перегородке или в стене, разделенной по площади.

Таким образом, электрические панели могут быть расположены где угодно, кроме ванных комнат, гардеробных, над ступенями лестницы или в огнестойких перегородках или разделительных стенах, если в соответствии с NEC 110.26 предусмотрены надлежащие рабочие зазоры, а также корпус тип подходит для применения (например, NEMA 3R при воздействии погодных условий).

Для получения подробной информации я включил полезный PDF-файл от Mike Holt Enterprises. Требования к электрическим допускам

.

Что нужно знать об устройствах защиты от перенапряжения для всего дома

Не так давно подрядчик по электрике Аллен Галлант был примерно на полпути к полному ремонту дома площадью 3200 квадратных футов в Актоне, штат Массачусетс, когда владельцы решили сэкономить немного денег и не устанавливать защиту от перенапряжения во всем доме от скачков молний или молний. сбитые линии электропередач.

Разумеется, вскоре после завершения строительства Галлант получил телефонный звонок от обеспокоенных владельцев: молния ударила в столб электросети возле их дома, послав приливную волну напряжения по проводам, мимо панели главного выключателя и в электрическую сеть. жилой дом.

Power Strip Назначение: Обеспечивает базовую защиту для нескольких устройств. Ищите: Выключатели на каждую розетку; пространство между выводами для трехконтактных вилок и трансформаторов; световые индикаторы, указывающие на износ устройства; напряжение зажима не более 400 вольт. Стоимость: 20-40 долларов

«Сгорела материнская плата в холодильнике Sub-Zero, сгорели регуляторы температуры в духовке с двойными стенками, вышло из строя шесть диммеров, два компьютера и все розетки GFCI в доме», — говорит Галлант. «Это был убыток в размере 11 000 долларов».

Многие домовладельцы считают, что адекватная защита от перенапряжения начинается и заканчивается подключением их компьютера к удлинителю. К сожалению, это случается редко.

Во-первых, не все сетевые фильтры соответствуют своему названию; некоторые из них — не более чем прославленные удлинители.Во-вторых, волна будет следовать за любым проводом в дом, включая телефонные и кабельные линии, и угрожать факсимильным и автоответчикам, телевизорам, спутниковым системам, компьютерам и модемам. И, в-третьих, как обнаружили владельцы переоборудования Acton, тонкие электронные схемы распространились по всем нашим домам, в результате чего обычные приборы так же уязвимы, как компьютеры, к воздействию скачков напряжения.

Что вызывает скачки напряжения?

Скачок напряжения может длиться всего несколько миллионных долей секунды, но в худшем случае он несет десятки тысяч вольт, которых достаточно, чтобы поджарить печатные платы, сломать жесткие диски и разрушить домашние развлекательные системы.

Скачки, вызванные молнией, являются самыми мощными и наиболее опасными: толчок мощностью 200 000 ампер, пробивающий линию электропередачи, сожжет стандартную проводку на 20 ампер, как нить накаливания лампочки. Но удар молнии должен происходить менее чем в миле от дома, чтобы причинить вред, и на самом деле большинство повреждений, связанных с перенапряжением, вызвано не молниями.

Surge Station Назначение: Защищает телефонные линии и коаксиальный кабель, а также подключаемые устройства. Ищите: А напряжение зажима на 330 вольт меньше; встроенные тепловые предохранители. UL 497A для скачков напряжения в телефонных линиях и UL 1283 для электромагнитных и радиопомех. Стоимость: 40-70 долларов

Гораздо более распространенными, если не столь значительными, являются скачки напряжения, вызванные отключением линий электропередач, внезапными изменениями в потреблении электроэнергии на соседнем заводе или даже циклическим включением и выключением лазерных принтеров, электрических сушилок, кондиционеров, холодильников и других источников энергии. -сасывающие устройства в доме.

Ущерб, нанесенный этими незначительными колебаниями мощности, может быть мгновенным, но может не проявляться в течение некоторого времени. «Вы можете даже не заметить этого», — говорит Энди Лигор, консультант A.M.I. Systems Inc., фирма, которая устанавливает системы защиты от перенапряжения как в жилых, так и в коммерческих целях. «Затем примерно через год ваша микроволновая печь перестанет работать».

Устройства защиты от скачков напряжения

Защита от скачков напряжения требует двухстороннего подхода: подавитель для всего дома для подавления больших, опасных скачков напряжения и индивидуальный (или «подключаемый») ограничитель перенапряжения для уязвимых бытовых и электронных устройств.

Оба типа действуют как предохранительные клапаны. Обычно они просто сидят и пропускают электрический ток. Но при превышении нормального напряжения устройства мгновенно отводят избыточное напряжение на заземляющий провод. (Лучшие из них реагируют менее чем за наносекунду.) Как только уровни напряжения возвращаются в норму, ток электричества восстанавливается, если только скачок не был достаточно большим, чтобы расплавить предохранитель, встроенный в некоторые устройства.

Сетевые фильтры для всего дома

Как правило, подавители для всего дома жестко подключаются к сервисной панели, и на этот процесс у лицензированного электрика уходит около двух часов.Системы для всего дома должны быть рассчитаны как минимум на защиту от скачков напряжения в 40 000 ампер. Функции, на которые следует обратить внимание, включают плавкие предохранители, а также индикаторы или сигналы тревоги, которые указывают на то, что устройство получило удар.

Защита среднего дома на 200 А обойдется примерно в 500 долларов, включая пару часов работы электрика. Для телефонных и кабельных линий рекомендуется использовать отдельные, но меньшие по размеру устройства для всего дома. Они защищают факсимильные и автоответчики, телевизоры и модемы.

Сами по себе глушители для всего дома не могут полностью остановить скачки напряжения; может просочиться до 15 процентов перенапряжения.Вот тут-то и пригодятся «подключаемые» устройства защиты от перенапряжения. Эти буферы между отдельными приборами и настенными розетками имеют огромное количество вариантов и цен. Они варьируются от 70 долларов за штуку, не намного превышающую размер компьютерной мыши, до 350 долларов за коробку для пиццы, которые защищают все компоненты домашнего кинотеатра.

Устройство защиты цепей

Источник бесперебойного питания Назначение: Обеспечивает чистое, бесперебойное питание.Резервный аккумулятор позволяет сэкономить время для сохранения данных во время отключения электроэнергии. Ищите: Контрольные лампы перегоревших предохранителей; телефонные и кабельные разъемы. Убедитесь, что он подключен к собственному удлинителю. Стоимость: 150–350 долларов

Но большинство сменных моделей делятся на три основные категории: знакомые многорозеточные удлинители; многозадачная импульсная станция, которая может работать с телефонными и кабельными гнездами, а также с шнурами питания; и ИБП (источник бесперебойного питания), который полностью очищает электроэнергию от случайных колебаний и обеспечивает кратковременное резервное питание от батареи на случай, если мощность снизится или полностью отключится.

Ожидайте, что вы заплатите от 20 до 70 долларов за качественный удлинитель или импульсную станцию ​​и от 100 до 350 долларов за ИБП.

Защита контура покупки (плагин)

Перед покупкой сменного модуля убедитесь, что он выполняет следующие функции:

• Соответствует стандарту UL 1449 (второе издание)
• Имеет ограничивающее напряжение — величину, при которой электричество отводится на землю — 400 вольт или меньше. Чем меньше цифра, тем лучше защита
• Поглощает не менее 600 джоулей энергии
• Защищает все три входящие линии: горячую, нейтральную и заземленную.Найдите «L-N, L-G, N-G» (линия на нейтраль, линия на землю, нейтраль на землю) в спецификации продукта
.
• Прекращает работу, когда его цепи повреждены скачком напряжения

Типы как для всего дома, так и для подключаемых модулей могут быть отключены без вашего ведома; ищите световые индикаторы, которые сигнализируют, когда устройство больше не работает.

Даже самый лучший ограничитель перенапряжения не сможет выполнять свою работу, если домашняя проводка не заземлена должным образом; Для отвода отведенного электричества должен быть единственный путь.«Без хорошего заземления ток может пройти по другому проводу и попасть внутрь вашего модема или факсимильного аппарата», — говорит Том Плесич, директор по развитию бизнеса компании Innovative Technology, производителя оборудования для подавления перенапряжения.

Также избегайте подключения чувствительных к перенапряжениям электронных устройств к одному удлинителю с лазерными принтерами, кондиционерами или другими приборами с большой нагрузкой на двигатель. Они производят собственные скачки напряжения низкого уровня, которые повлияют на все устройства, использующие полоску.

Страховые компании обычно не предоставляют скидки на дома с защитой от перенапряжения, но инвестиции в защиту вполне могут окупить себя, а иногда и некоторые. Это то, что обнаружили владельцы дома в Эктоне — слишком поздно.

Сколько стоят сетевые фильтры для всего дома?

Подавитель для всего дома Назначение: Предотвращает скачки напряжения в проводке дома. Отдельные устройства необходимы для силовых, телефонных и кабельных линий. Ищите: Номинальный ток от 20 000 до 40 000 ампер; внутренние предохранители и световые индикаторы неисправности. Стоимость: Около 200 долларов за единицу плюс два часа на установку электрика Майкл Хейко

Когда Аллен Галлант вернулся на место, пострадавшее от перенапряжения, он потратил полтора часа на установку системы для всего дома, которая включала монтируемый на панели ограничитель перенапряжения для всего дома и аналогичные устройства для телефонных и кабельных линий.

Новые настенные духовые шкафы (3000 долларов) теперь защищены от скачков напряжения, как и отремонтированный холодильник Sub-Zero (1200 долларов) и вся другая электроника в доме.Общий счет от Gallant: 940 долларов.

Где найти

Удлинитель питания:
Powermax 8 Универсальный сетевой фильтр переменного тока от Panamax Inc.

Станция защиты от перенапряжения:
Устройство защиты от перенапряжения SurgeArrest Pro8TV от American Power Conversion (APC)

Источник бесперебойного питания (ИБП):
Back-UPS VS 500 от APC

Подавитель для всего дома:
Primax GB13, Panamax, Inc.

Специализированная защита:
Ноутбуки:
Устройство защиты от перенапряжения для ноутбуков SurgeArrest PNotePro3 от APC
Компьютерные сети:
ProtectNET Thinnet Port Surge Protector (для оборудования 10 Base2 Lan) от APC
Телефон, компьютер или факс
MAX 2Tel by Panamax
Домашние развлечения и аудио / видеосистемы:
MAX 5100 by Panamax

Нужна помощь в ремонте дома? Прочтите наши обзоры, чтобы узнать, может ли компания по гарантийному обслуживанию дома стать вашим решением.

Коммерческие / промышленные электрические панели | Clark Electric, Inc.

Если вы ищете специалиста по электрике для установки, модернизации или ремонта электрических панелей для вашего коммерческого или промышленного здания в районе Даллас-Форт-Уэрт, штат Техас, рассчитывайте на Clark Electric, Inc. Вы можете быть уверены, что ваш проект по установке электрического щита или модернизации будет выполнен точно. Наши опытные инженеры-электрики и подрядчики стремятся соблюдать сроки выполнения работ и соблюдать стандарты безопасности, необходимые для широкого спектра коммерческих проектов.

Как профессиональный подрядчик по электротехнике, мы знаем, что обнаружение даже незначительных неисправностей в электричестве в вашем коммерческом или промышленном здании стоит непросто. Мы также знаем, что любое прерывание или задержка в устранении проблемы может привести к огромным финансовым потерям. Это также может негативно повлиять на основные услуги, предоставляемые вашим бизнесом вашим клиентам.

Монтаж и модернизация электрических панелей профессионалами

Ваша электрическая панель — это ядро ​​электрической системы вашей коммерческой недвижимости.Это распределительный пункт для всех ваших потребностей в электричестве, где электроэнергия поступает в вашу собственность от поставщика коммунальных услуг. Уход за панелью или ее обновление — лучший способ обеспечить бесперебойное и эффективное использование электроэнергии в вашем здании.

Со временем электрические панели устаревают и требуют полной замены. По телефону Clark Electric, Inc. мы рекомендуем клиентам обновить электрические панели, если:

• Предохранители перегорают очень часто.
• Прерыватели срабатывают часто.
• В здании мерцают огни.
• В отеле проводится капитальный ремонт.
• Наличие коррозии или ржавчины на выключателях или панели.
• Есть добавление крупных устройств, потребляющих электроэнергию, таких как кондиционеры.

Выгоды от модернизации ваших электрических панелей очень велики, и безопасность является одной из основных причин. Обновление вашей электрической панели — полезный шаг, который мы можем вам предложить. Мы можем помочь повысить безопасность вашей электрической системы.

Panel Ready PA 24 «Готовый к панелям холодильник под столешницу KURR104EPA

Panel Ready PA 24″ Готовый к панели холодильник под столешницу KURR104EPA | Помощь по кухне

Холодильник, готовый к установке под столешницу, 24 дюйма

Временно нет в наличии

Напишите мне, когда в наличии

Предоставьте свою информацию ниже, и мы сообщим вам по электронной почте, когда продукт будет доступен для покупки.

Уведомить меня

Пожалуйста, введите действительный адрес электронной почты

Успех!

Мы отправим вам электронное письмо, когда товар появится в наличии.Спасибо.

Продолжить покупки

Возможна упаковка подарка

(выберите при оформлении заказа)

• Крафт-оберточная бумага премиум-класса
• Красная лента в крупный рубчик
• Пользовательская карточка сообщения

СПИСОК ЖЕЛАНИЙ ВХОД

Чтобы просматривать или управлять своим списком желаний, у вас должна быть учетная запись.
Хотите войти в систему или создать учетную запись?

ДА

НЕТ

Ваш отзыв был отправлен!

Мой отзыв о 24-дюймовом холодильнике для установки под столешницу, готовом к использованию с панелью

Холодильник для установки под столешницу, 24 дюйма, готов к установке

Модель: KURR104EPA

Обзор продукта

Удобство входит в стандартную комплектацию этого красивого холодильника для установки под столешницу, готового к работе с панелями.Его можно адаптировать к окружающим шкафам с помощью нестандартных панелей и ручек. Емкость 4,9 куб. Фута дает достаточно места для вина и других развлекательных напитков. Светодиодное внутреннее освещение позволяет легко находить предметы внутри, а сенсорное управление позволяет точно задавать температуру и настройки.

Дополнительные функции

4.9 Cu. Ft. Вместимость

Дает больше, чем достаточно места для вина и других развлекательных нужд.

Готовая панель

Позволяет настроить устройство в соответствии с окружающими шкафами с индивидуальными панелями и ручками.

Светодиодное внутреннее освещение

Освещает внутреннюю часть устройства, упрощая поиск предметов.

Сенсорное управление

Простой в использовании электронный интерфейс, который позволяет приятно и точно контролировать температуру и настройки холодильника.

Стеклянные полки

Позволяет легко хранить и находить ваши любимые напитки и другие продукты питания.

Встроенная или отдельно стоящая установка

Обеспечивает максимальную универсальность и гибкость при размещении.Легко добавьте блок под столешницами на кухне, в индивидуальные шкафы в столовой или отдельно стоящий в любом месте дома.

Размеры

Закрытая глубина без ручек

Закрытая глубина, включая ручки

Глубина с открытой дверцей на 90 градусов

Конфигурация и обзор

Органы управления

Количество зон с контролируемой температурой

Внешний вид

Детали

1 стеклянная полка с фиксированной глубиной 3/4, 2 фиксированные стеклянные полки

Переключатель диммера светодиода делителя температуры

Сертификаты

Улучшения

Светодиодное освещение, сенсорное управление

Доработка КАД

Устойчивые к проливам стеклянные полки с металлической передней панелью

Устойчивые к проливам стеклянные полки с металлической передней панелью

Описание

Конфигурация

Конфигурация установки

GDS

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Модель:

Цвет:

Количество:

Итоговая цена

Как выбрать расположение панели выключателя

Расположение панели или коробки выключателя необходимо тщательно спланировать из-за строгих правил их размещения.Национальные электрические правила или NEC выпускаются Национальной ассоциацией противопожарной защиты. Хотя эти нормы и правила не являются законом, они используются в качестве справочных материалов для государственных и местных властей, на которых основываются строительные нормы и правила, касающиеся электропроводки.

Наша команда в Hoffman Electrical & A / C может помочь вам определить правильное место для вашей панели выключателя. Если у вас есть вопросы, позвоните нам по телефону 866-238-3243.

Рекомендации NEC по панелям выключателей

NEC конкретно рассматривает панели выключателей в статье 110 нормативных указаний, которая называется «Требования к электроустановкам.”

• Для панелей выключателя область, называемая «рабочим пространством», — это область вокруг панели выключателя, на которой не должно быть никаких других установок. Согласно NEC, рабочее пространство вокруг панели выключателя должно быть не менее 6 футов 6 дюймов в высоту и 3 квадратных фута от стены при ширине 30 дюймов. Это позволяет открывать дверь на панель, ничто не блокирует зону.

• Рабочая рукоятка наивысшей центральной рукоятки не должна располагаться на высоте более 6 футов 7 дюймов от пола.

• Панели выключателей не должны располагаться в небольших закрытых помещениях, таких как туалет, ванная, кладовая или небольшие складские помещения.

• Панели выключателя должны быть легко доступны. В рабочем пространстве нельзя размещать мебель или другие препятствия, чтобы можно было легко подойти к передней части панели.

• Освещение местности необходимо. Хотя наличие света в помещении панели выключателя может считаться достаточным по кодам, может быть стоит выделить цепь для освещения над панелью.Это дает прямой свет, что позволяет легко видеть переключатели в темноте.

Если вы хотите, чтобы лицензированный электрик в районах Тампа, Клируотер или Санкт-Петербург профессионально заменил, установил, отремонтировал или выполнил техническое обслуживание вашей тормозной панели, свяжитесь с Hoffman Electrical & A / C сегодня!

Лучшие места для панелей выключателя

При выборе места размещения панели выключателя следует учитывать несколько факторов.Панель или коробка должны быть легко доступны; однако большинство людей также хотят, чтобы коробка была вне поля зрения, особенно дома или на работе. Хитрость заключается в том, чтобы найти достаточно большую площадь, чтобы соответствовать стандартам рабочего пространства, установленным NEC, и которая находится вне поля зрения, но при этом легкодоступна. Некоторые общие области, которые могут соответствовать этим требованиям, включают:

• Под лестницей. Если места достаточно, панели выключателя можно разместить под лестницей, где есть легкий доступ.

• Гаражи.Для домов с пристроенными гаражами это идеальное место для установки панели выключателя. Место возле двери, ведущей в гараж, было бы хорошим выбором.

• Подвалы. Во многих домах и зданиях панель выключателя находится в подвале. Просто убедитесь, что на случай отключения электроэнергии достаточно аварийного освещения, чтобы можно было найти коробку в темноте.

Конечно, панели выключателей можно устанавливать в основных помещениях дома или на работе, хотя большинство людей предпочитают, чтобы они были вне поля зрения.Если они находятся на основных участках, можно окрасить дверь или короб панели в тон декора. Однако они не должны быть покрыты изображениями или другими украшениями, которые могут затруднить их поиск или доступ. Основные соображения должны заключаться в том, чтобы рабочее пространство соблюдалось, наряду с легким доступом и освещением.

Почему стоит выбрать Hoffman Electrical & A / C для удовлетворения ваших потребностей в электричестве в жилых домах Флориды?

Hoffman Electrical & A / C — это семейный бизнес, обслуживающий регион Тампа, Сент-Джонс.Сообщества в Санкт-Петербурге и Сарасоте, штат Флорида, с 1989 года. Наш дружелюбный и квалифицированный персонал электриков устанавливает, ремонтирует и выполняет регулярные профилактические осмотры.

В наши зоны обслуживания входят:

Округ Хиллсборо (Флорида) — Аполло-Бич, Блумингдейл, Брэндон, Кэрролвуд, Шеваль, Парк Цитрусов, Клируотер, Ист-Лейк, Озеро Магдалина, Лутц, Палм-Ривер, Завод-Сити, Ривервью, Тампа, Таун-энд-Кантри и Вальрико.

округ Пинеллас (Флорида) — Клируотер-Бич, Данидин, Ист-Лейк, Ларго, Олдсмар, Палм-Харбор, Парк Пинеллас, Семинол, Св.-Петербург, Санкт-Петербург-Бич и Тарпон-Спрингс.

Sub-Zero & Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.
