Рубильник модульный 80А, двухполюсный, на DIN-рейку, SIEMENS, 5TL12800

Производитель:

EAN код:

4001869468884

Код заказа:

5TL1280-0

Страна производства:

Китай

Технические характеристики товара:

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ 80A 2-ПОЛ

Номинальный ток, In:

Количество полюсов:

Единицы измерения:

шт

Аналоги «5TL12800»

Артикул:

2CDE282001R0080

Производитель:

ABB

2791 руб/шт

Артикул:

2CDE282001R1080

Производитель:

ABB

2791 руб/шт

Производитель:

SIEMENS

Официальная замена

Популярные товары раздела «Рубильники модульные»

Артикул:

2CDD282101R0063

Производитель:

ABB

2509 руб/шт

Артикул:

2CDE282001R0080

Производитель:

ABB

2791 руб/шт

Артикул:

2CDE283001R0080

Производитель:

ABB

4388 руб/шт

Артикул:

2CDD272111R0063

Производитель:

ABB

2082 руб/шт

Рубильник ABB SD202, 32A, двухполюсный

Двухполюсный рубильник ABB SD202 для монтажа на ДИН-рейку.

Характеристики

• Кол-во полюсов: 2
• Кол-во модулей: 2
• Номинальный ток: 32 А
• Степень защиты / в корпусе с крышкой: IP20 / IP40
• Номинальное напряжение: 440 В~/ 125 В=
• Импульсное выдерживаемое напряжение: 4 кВ
• Минимальное напряжение: 12 В

Характеристики
Импульсное выдерживаемое напряжение	4 кВ
Кол-во модулей	2
Кол-во полюсов	2
Минимальное напряжение	12 В
Номинальное напряжение	440 В~/ 125 В=
Номинальный ток	32 А
Размер	35х88х69 мм
Степень защиты / в корпусе с крышкой	IP20 / IP40

• Код товара: 2CDD282101R0032
• Доступность: На складе

Теги: rubilnik abb sd202, 32a, dvuhpolyusnyy, 2cdd282101r0032, rubilniki

перевод на английский, синонимы, антонимы, примеры предложений, значение, словосочетания

Другие результаты
Рубильник должен быть где-то на панели управления.	The activation switch should be somewhere on the panel.
Полковник, выключайте главный рубильник.	Colonel, pull the main breaker.
Слушай, ты должен пойти туда и найти главный рубильник и вырубить электричество.	Okay, listen, you gotta go in there, and find the main breaker box and throw the power off.
Он опять взмахнул рукой, и Старшая включила второй рубильник.	He waved his hand again, and the Head Nurse pressed a second lever.
Встань лицом к стене, протяни вниз левую руку, ты найдёшь рубильник, который включает лифт.	Face that wall, reach down with your left hand, find a switch that activates the elevator.
Ты некогда не переключаешь рубильник без этого.	You don’t ever throw the switch on a man without that.
Выключишь рубильник на Башне — вычеркнешь ее из списка живых.	You flip the switch at the tower, and you flip the switch on her too.
Старшая няня, стоявшая у щита управления в другом конце зала, включила рубильник.	The Head Nurse, who was standing by a switchboard at the other end of the room, pressed down a little lever.
Мадам Ламоль стремительно села к столу, включила рубильник; мягко завыло динамо, лилово засветились грушевидные лампы.	Madame Lamolle sat down swiftly at the desk and closed a switch; the dynamo began to hum softly and the pear-shaped valves gave off a bluish glow.
Но сегодня нужно переключить рубильник, сделать правильный выбор.	But today is about pulling triggers. It’s about making bold choices.
Если у нас будет свой человек в электрокомпании, переключающий рубильник и устраивающий отключения, то мы заработаем состояние.	We got a guy in the power company, flips a switch, rolling blackouts. We make a fortune.
Убийца подождал пока Ламберт покинет приём, проследовал за ним — когда машина приблизилась к оврагу, переключил рубильник и — бабах, машина взорвалась и съехала с дороги.	Killer waits for Lambert to leave the party, follow him- when the car gets close enough to the ravine, flip a switch and boom, car blows up and goes off the road.
У нас всего пять минут, чтобы добраться до пульта и выключить рубильник.	We only have five minutes to get to the circuit box and throw the switch.
А что если вы затяните меня ремнём к креслу и уйдёте включив рубильник.	Not unless you strap me in the chair and throw the switch yourself all the way.
Предоставь им настоящий выбор, и я не дёрну рубильник.	Give them a real choice, and I won’t pull this lever.
Нет, если Джекс сможет добраться до рубильника.	Not if Jax can reach that circuit breaker.
Включение этого рубильника запустит визуальный ряд, в то время как лекарство будет оказывать своё воздействие.	Hitting this switch will commence the visualization while the drugs take effect.
На basilled broadaxe ручка может изгибаться в сторону от плоской стороны, чтобы обеспечить оптимальную позицию рубильника по отношению к обтесанной поверхности.	On the basilled broadaxe the handle may curve away from the flat side to allow an optimal stance by the hewer in relation to the hewn surface.
Так зачем же учиться чему-нибудь, кроме умения нажимать кнопки, включать рубильники, завинчивать гайки, пригонять болты?	Why learn anything save pressing buttons, pulling switches, fitting nuts and bolts?
Рубильники в гараже.	The breakers are just in the garage.
Вероятность успеха этого плана… 15-секундный перерыв, когда автоматчики на вышках не выстрелят в сторону рубильников.	The probability of this plan being successful… There is a 15-second window where the sharpshooters on the tower aren’t covering the breaker.
Ну, знаешь, если ты включил пару рубильников, это не искупит твоих последних идиотских выходок.	You know, just because you threw a few switches Doesn’t make up for all your bonehead moves lately.
Два датчика используются вместе для измерения напряжения, тока и двухполюсников, таких как резисторы и конденсаторы.	Two probes are used together to measure voltage, current, and two-terminal components such as resistors and capacitors.
Технология NRAM второго поколения основана на двухполюсной ячейке памяти.	The second generation NRAM technology is based on a two-terminal memory cell.
Леон Чуа постулировал свой новый двухполюсный элемент схемы в 1971 году.	Leon Chua postulated his new two-terminal circuit element in 1971.
Общая конфигурация представляет собой двухполюсный защелкивающийся сетевой выключатель напряжения с четырьмя выводами, подключенными к проводам от четырехжильного кабеля.	The general configuration is a double-pole latching mains voltage switch with the four pins connected to wires from a four-core cable.
Он построен как стандартный двухполюсный MLCC из сложенных керамических слоев с дополнительным третьим набором защитных электродов, встроенных в чип.	It is constructed like a standard two-terminal MLCC out of the stacked ceramic layers with an additional third set of shield electrodes incorporated in the chip.
Представитель Соединенного Королевства предложил предусмотреть, что переключатель должен быть двухполюсным.	The representative of the United Kingdom proposed that the circuit-breaker switch should be a double-pole switch.

Автомат или рубильник?

Автоматический выключатель или рубильник?

Оба аппарата имеют свои особенности и способы применения. Если рубильник, он же выключатель нагрузки (ВН) – это несложное устройство для ручного коммутирования электрической цепи (включение и отключение), то автоматический выключатель (автомат или АВ) в дополнение к возможности ручного коммутирования, предназначен также для автоматического отключения цепи вследствие не нормальных (аварийных) условий работы цепи, таких как короткое замыкание и перегрузка. Выбирайте аппарат, исходя из ваших конкретных задач.

Автоматический выключатель или рубильник. Чем отличаются?

Конструкция рубильника более проста по сравнению с автоматом.

Рубильник не имеет в своем составе двух важных для АВ компонентов:
— теплового расцепителя;
— электромагнитного расцепителя.

Парадокс. Цена на рубильники с небольшими номинальными токами, несмотря на более простую конструкцию, выше, чем на автоматы. Начиная c 250 ампер, рубильники – уже дешевле, чем аналогичные по номиналу АВ.
Важно. Если вам необходим рубильник серии ВР, учтите, что у него отсутствует дугогасительная камера. Без данного элемента отключение под большими нагрузками становится опасной операцией.

Подключение резервного источника питания. Автоматический выключатель или рубильник?

При необходимости подключения резервного источника питания, например генератора, требуется организовать возможность переключения между вводами (сеть и генератор). Наиболее бюджетным решением является использование специализированного реверсивного рубильника. Данный рубильник позволяет в ручном режиме переключать питание с основного ввода на резервный ввод. При этом реверсивный рубильник исключает возможность одновременного (параллельного) включения двух источников питания, что позволяет избежать аварийных ситуаций при переключениях. При необходимости автоматического (дистанционного) переключения, имеется возможность доукомплектовать рубильник моторным приводом.

Организовать переключение между основным и резервным источниками питания возможно также с помощью двух автоматических выключателей. Однако данное решение более затратное, так как для этого необходимо доукомплектовать автоматы механической блокировкой во избежание возможности параллельного включения разных источников питания. При необходимости автоматического переключения между источниками с помощью АВ стоимость увеличивается ещё больше, из-за необходимости оснастить оба выключателя моторными приводами.

В связи с вышеуказанным, для переключения между различными источниками питания в частном секторе в основном используются реверсивные рубильники.

ABB E 92 PV Двухполюсный рубильник с предохранит без инд.состояний 32A 2CSM204703R1801

Раздел каталога: Держатели предохранителей ABB

Бренд: ABB

Категория оборудования: Рубильники с предохранителем

Способ монтажа: Din 35 мм

Номинальный ток, А: 32

Размер в боксе (щите): 2 мод.

Модель: E92/32 PV

Базовая единица: шт

Ширина, мм: 35

Высота, мм: 85

Масса, кг: 0,122

Глубина, мм: 64

Возможность подключения аксессуаров: Нет

Объем, л: 0,54

Кратность отгрузки товара: 1

Артикулы аксессуаров: 2CSM213455R1801, 2CSM213465R1801, 2CSM213475R1801, 2CSM213485R1801, 2CSM213495R1801, 2CSM213505R1801

Номинальное напряжение, В (AC/DC): -/1000

Диапазон применения: DC-20A — DC-20B

Наличие индикатора состояния: Нет

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.

Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается

Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус. ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.

Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Чем Рубильник Отличается от Автомата, Особенности Конструкций

Разница между автоматом и рубильником

Чем отличается автомат от рубильника, когда применяются первый, и для чего используется второй? Какие конструктивные особенности и типы этих коммутационных аппаратов бывают?

Все это мы разберем в нашей статье, и для этого прежде всего рассмотрим конструкцию сначала рубильника, а затем автомата. Затем остановимся на вопросах, связанных с особенностями эксплуатации этих коммутационных аппаратов и сферах их применения. Это позволит вам не только увидеть кардинальные различия между этими аппаратами, но и понять их с чем это связано.

Конструкция рубильника и автомата

Начнем мы наш разговор именно с конструкции и типов автоматов и рубильников. Уже только эта тема позволит вам понять их принципиальное отличие.

Конструкция рубильника

На данный момент вы можете встретить огромное количество рубильников как по назначению, так и по конструкции. Для начала давайте разберем конструкцию простейшего рубильника, а затем разберем наиболее популярные модификации и виды рубильников.

Простейший рубильник

• На фото выше представлен трехполюсный рубильник с возможностью одновременного отключения всех трех полюсов. Некоторые трехполюсные рубильники выполнены с возможностью поочерёдного отключения каждого полюса. Для нашего варианта для этого необходимо было бы снять черную связующую ось и тогда каждым полюсом можно было бы управлять отдельно.

Обозначение разных типов рубильников на схемах

Обратите внимание! На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельности каждой обязательно указывается. Для этого в трехфазной схеме между ножами рубильника рисуется 2 полоски, которые обозначают, что рубильник управляет сразу тремя фазами – на рисунке вариант Б. Для рубильников с пофазным управлением, такой полоски не делают. Если же вы имеете дело с однолинейной схемой, то рубильники с пофазным управлением обычно обозначаются трехфазными, без той самой пресловутой полоски.

• Каждый рубильник имеет нож и губки, в которые входит нож. В нашем случае нож закреплён снизу болтами, а в верхней части он входит в губки. Обычно губки имеют специальные усиливающие пружины, которые, которые сильнее зажимают губки, тем самым обеспечивая лучший контакт между ножом и губками.
• Для рубильника крайне важно обеспечить надежный контакт именно между ножами и губками. Ведь это наиболее «слабое место» всех рубильников. Для этого губки необходимо периодически обжимать, а пружины менять.

Рубильник с подвижными губками

• Но существуют рубильники и с подвижными кубками, как на картинке выше. Кроме того, для более удобного и безопасного управления созданы специальные механизмы управления, которые позволяют включать и отключать ножи или губки. То есть, подвижными в рубильниках разных конструкций могут быть как ножи, так и губки. Главным остается одно – это коммутационный аппарат, которые не имеет ни защит, ни дугогасительных контактов, для отключения токов нагрузки либо короткого замыкания. Более подробно о этом мы поговорим ниже.

Рубильник с дугогасительными камерами

• Хотя некоторые модели рубильников оборудуются дугогасительными камерами. Но используются такие модели преимущественно в сетях освещения. В силовых сетях такие рубильники хоть и могут быть установлены, но отключать ими нагрузки нельзя.

Перекидной рубильник простейшей конструкции

• До этого мы рассматривали преимущественно так называемые разрывные модели рубильников. Но существуют еще и так называемые перекидные модели. Особенность данного вида коммутационных устройств состоит в том, что он имеет три положения – включено в одну цепь, включено во вторую цепь и отключено.

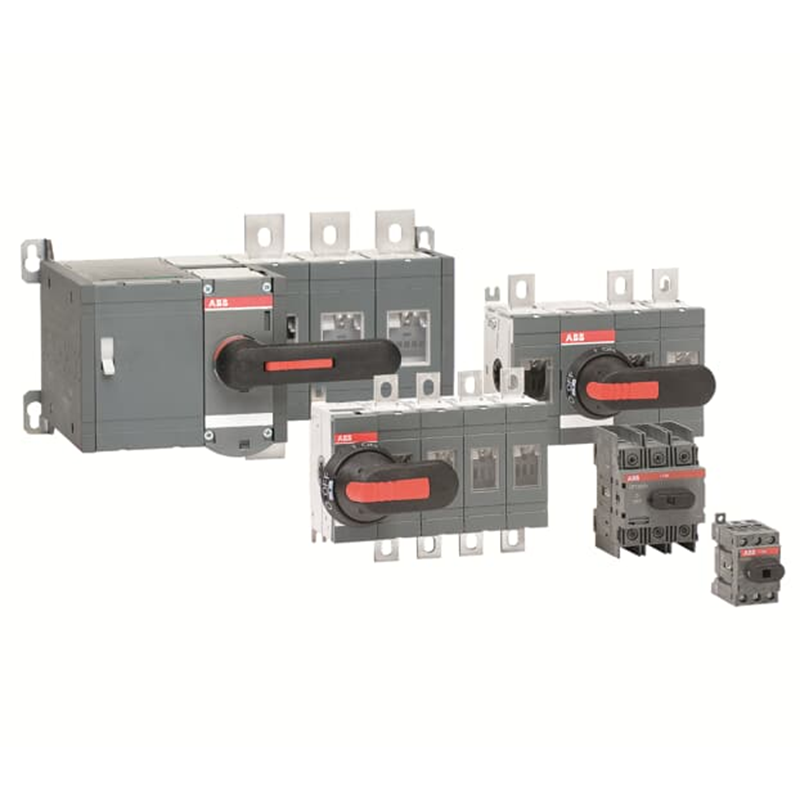

Современный перекидной рубильник

• Кроме того, вы часто может встретить еще такое название как реверсивный рубильник. По сути это тоже перекидной рубильник. Его используют для быстрого изменения вращения двигателя, либо для переключения с одного питания на другое. Некоторые из таких моделей даже позволяют оперировать под нагрузкой.

Перекидной рубильник с возможностью отключения под нагрузкой

Конструкция автомата

Автомат – это сокращенное название от «автоматический выключатель». Его основная задача — коммутирование электрических цепей под нагрузкой или под напряжением.

Кроме того, автомат отличается от обычного выключателя нагрузки тем, что он имеет встроенные защиты. То есть, автомат — это коммутационное устройство, предназначенное для включения и отключения токов нагрузки или токов короткого замыкания, которое имеет встроенные защиты.

Конструкция обычного автоматического выключателя	Как вы можете видеть на видео, автомат состоит из контактной части предназначенной для подключения кабеля или провода. Затем мы имеем основные или силовые контакты. Рядом расположена дугогасительная камера. От силовых контактов через специальный подвижный поводок цепь проходит через расцепитель и на второй контакт автомата.
Электромагнитный расцепитель	И если назначение всех элементов более-менее понятно, то назначение расцепителя может вызвать вопросы. Поэтому давайте разберемся с этим элементом. Расцепитель представляет собой катушку. При прохождении через нее строго оговоренного тока, рычаг или коромысло (зависит от типа автомата), выбивает защелку, которая фиксирует автомат во включенном положении. В результате автомат под действием пружин мгновенно отключается.
Тепловой расцепитель автомата	Но инструкция говорит нам, что отдельные виды автоматов содержат еще и так называемый тепловой расцепитель. Его суть состоит в том, что имеется пластина, выполненная из двух разных материалов. При тепловом нагреве эти два материала расширяются с разным коэффициентом. В результате тепловой расцепитель изгибается и так же выбивает защелку включенного положения автомата.
Конструкция автоматического выключателя	Как видите конструкция автоматов значительно более сложная. А если добавить сюда, что автоматы могут быть одно-, двух-, трех- и четырехполюсными, могут быть с блок-контактами и без них, могут иметь пружинный, ручной или двигательный привод, то разница в конструкциях рубильников и автоматов очевидна. И это мы еще забыли упомянуть о таких различиях как номинальный ток отключения, токоограничение, тип установки, виды расцепителей (ведь мы упомянули только два наиболее распространенных варианта) и многие другие различия в конструкциях.

Обратите внимание! При срабатывании защит автомата визуально ручка его включения может находиться во включенном или же среднем положении. При этом при попытке включить автомат у вас ничего не выйдет. Для этого его необходимо сначала взвести. Сделать это можно своими руками. Для этого ручку автомата достаточно до предела отвести в отключенное положение, а уже затем включать.

Особенности применения автоматов и рубильников

Перед тем, как подключить рубильник, автомат или другой коммутационный аппарат, необходимо четко понимать его назначение. Для этого давайте разберем назначение интересующих нах позиций, а также наиболее распространенные места их установки.

Установка рубильников и автоматов в распределительном шкафу

• Начнем с более простого рубильника. Они предназначены для монтажа в электроустановках преимущественно закрытого типа. Современные модели конечно имеют неплохую защиту от влаги и пыли и не имеют токоведущих частей доступных для прикосновения, но устанавливать рубильники все равно лучше в щитах.
• Рубильник предназначен для коммутации сетей без напряжения, под напряжением и иногда под незначительной нагрузкой. Объясним это более простым языком: оперировать рубильником можно, когда все электроустановки, питающиеся от него, выключены. В этом случае, отключением рубильника вы снимаете с них напряжение.

Схема подключения реверсивного рубильника для переключения питания между основной сетью и автономным источником питания

• Для того чтобы отключать рубильник под нагрузкой, он должен иметь дугогасительные камеры. И даже в этом случае коммутировать им значительные токи не рекомендуется. Максимум это нагрузка сети освещения, либо ток холостого хода трансформатора.

Обратите внимание! Наверняка вы можете услышать истории о том, как рубильниками отключались мощные двигатели в работе, как отключалось освещение нескольких домов и тому подобное. Но поверьте, это дело случая. И если это получилось однажды, то второй раз может привести к выгоранию рубильника и серьезным травмам экспериментатора. Именно поэтому, согласно нормам ПУЭ, рубильники должны устанавливаться в местах, недоступных для неквалифицированного персонала.

• Теперь, что касается автоматов. Эти коммутационные аппараты предназначены для коммутации цепей без напряжения, под напряжением и под нагрузкой. То есть, автоматом мы без проблем можем отключать нагрузку, соответствующую его номиналу. Более того, благодаря наличию встроенных защит автомат способен сам отключиться при превышении номинальных параметров. Ни один рубильник на такое не способен.
• Но у автоматов есть один, хоть и не значительный, но минус. Визуально определить положение его контактов достаточно сложно, ведь в отличии от рубильника их не видно. То есть, отключив автомат, вы не можете быть уверены, что он отключен. Именно поэтому нормы охраны труда требуют предварительной проверки отсутствия напряжения на контактах автомата.
• С рубильником все проще — вы можете визуально увидеть, что он отключен. Именно поэтому зачастую рубильники используют как вводные коммутационные аппараты на распределительный щит. А уже после них устанавливаются автоматы, которые не только коммутируют каждую определенную группу потребителей, но и защищают ее.

Для защиты питаемой цепи после рубильника устанавливаются предохранители

• Если рубильник устанавливается для питания какой-то определенной группы потребителей, то сразу после него должны устанавливаться соответствующие по номиналу предохранители. Они будут защищать линию в случае короткого замыкания.
• Современные рубильники не имеют открытых токоведущих частей, а иногда у них есть даже автоматика для рубильника, но уже далеко не всегда обеспечивается визуальный контроль положения контактов. Это с одной стороны нивелирует преимущества рубильников, с другой стороны — более безопасно.
• Такие изделия часто используют вместо пакетных переключателей. Их устанавливают перед счётчиком, во вторичных цепях, а также в оперативных сетях постоянного тока.

Вывод

Ручка рубильника, торчащая из распределительного щита, стала определенным атрибутом старых электрических распределительных сетей. Но в последнее время рубильники используются все реже. Ведь главное их преимущество – цена, в последнее время имеет все меньшее значение.

Автоматы более функциональны, безопасны, менее громоздки и удобны в эксплуатации, поэтому они медленно, но уверенно отвоевывают у рубильников места в распределительных щитах. Ведь везде вместо рубильника можно поставить автомат, а вот рубильник вместо автомата поставить удаётся далеко не всегда.

%d1%80%d1%83%d0%b1%d0%b8%d0%bb%d1%8c%d0%bd%d0%b8%d0%ba — с русского на все языки

Все языкиАбхазскийАдыгейскийАфрикаансАйнский языкАканАлтайскийАрагонскийАрабскийАстурийскийАймараАзербайджанскийБашкирскийБагобоБелорусскийБолгарскийТибетскийБурятскийКаталанскийЧеченскийШорскийЧерокиШайенскогоКриЧешскийКрымскотатарскийЦерковнославянский (Старославянский)ЧувашскийВаллийскийДатскийНемецкийДолганскийГреческийАнглийскийЭсперантоИспанскийЭстонскийБаскскийЭвенкийскийПерсидскийФинскийФарерскийФранцузскийИрландскийГэльскийГуараниКлингонскийЭльзасскийИвритХиндиХорватскийВерхнелужицкийГаитянскийВенгерскийАрмянскийИндонезийскийИнупиакИнгушскийИсландскийИтальянскийЯпонскийГрузинскийКарачаевскийЧеркесскийКазахскийКхмерскийКорейскийКумыкскийКурдскийКомиКиргизскийЛатинскийЛюксембургскийСефардскийЛингалаЛитовскийЛатышскийМаньчжурскийМикенскийМокшанскийМаориМарийскийМакедонскийКомиМонгольскийМалайскийМайяЭрзянскийНидерландскийНорвежскийНауатльОрокскийНогайскийОсетинскийОсманскийПенджабскийПалиПольскийПапьяментоДревнерусский языкПортугальскийКечуаКвеньяРумынский, МолдавскийАрумынскийРусскийСанскритСеверносаамскийЯкутскийСловацкийСловенскийАлбанскийСербскийШведскийСуахилиШумерскийСилезскийТофаларскийТаджикскийТайскийТуркменскийТагальскийТурецкийТатарскийТувинскийТвиУдмурдскийУйгурскийУкраинскийУрдуУрумскийУзбекскийВьетнамскийВепсскийВарайскийЮпийскийИдишЙорубаКитайский



Все языкиАнглийскийНемецкийНорвежскийКитайскийИвритФранцузскийУкраинскийИтальянскийПортугальскийВенгерскийТурецкийПольскийДатскийЛатинскийИспанскийСловенскийГреческийЛатышскийФинскийПерсидскийНидерландскийШведскийЯпонскийЭстонскийТаджикскийАрабскийКазахскийТатарскийЧеченскийКарачаевскийСловацкийБелорусскийЧешскийАрмянскийАзербайджанскийУзбекскийШорскийРусскийЭсперантоКрымскотатарскийСуахилиЛитовскийТайскийОсетинскийАдыгейскийЯкутскийАйнский языкЦерковнославянский (Старославянский)ИсландскийИндонезийскийАварскийМонгольскийИдишИнгушскийЭрзянскийКорейскийИжорскийМарийскийМокшанскийУдмурдскийВодскийВепсскийАлтайскийЧувашскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийБашкирскийБаскский

Общие сведения о трехпозиционных настенных переключателях

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест.Например, в длинном коридоре или лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

• На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не требуется для этого типа переключателя, как для однополюсного переключателя.
• В дополнение к зеленому винту заземления на корпусе переключателя есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для заземляющего провода (это неизолированный медный или зеленый изолированный провод внутри цепи). Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта латунного цвета называются винтами Traveller . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, в которых винты-ходовые части находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный.Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления. Он подключается непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте.Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым выключателем с заземлением.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля. Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

• В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя.Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму кабелю, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
• Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях. Это обеспечивает два альтернативных пути протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
• Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, так что они проходят через коробку с осветительной арматурой.
• В месте расположения второй распределительной коробки электропроводка аналогична проводке первого переключателя, с подвижными клеммами, подключенными к бегущим проводам, идущим от первого переключателя. Однако у этого второго переключателя общий винтовой зажим соединен с черным горячим проводом, который ведет к осветительной арматуре.И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
• Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре. Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, должно быть достаточно легко правильно подключить осветительную арматуру, управляемую двумя трехпозиционными переключателями.

Как работает 4-позиционный переключатель

В вашем доме используется множество переключателей. Некоторые используются для освещения, а другие — для отключения электроэнергии для обслуживания, как в случае с вывозом мусора.Помимо типичных переключателей, которые включают и выключают, есть специальные переключатели, которые приглушают освещение и регулируются для управления такими вещами, как скорость вращения вентилятора.

Вероятно, наиболее широко используемые переключатели — это однополюсные переключатели. Они управляют освещением из одного места, а также используются для таких вещей, как разъединители печей, мусороуборочные машины и отсоединения небольших двигателей, например, насосы для тако, используемые в уличных дровяных котлах. Они также используются в виде регулируемых переключателей, которые можно включать и выключать, а также переключать с яркого на тусклый.Как упоминалось выше, однополюсные переключатели также используются для управления вентиляторами, и при использовании переключателя правильного типа с помощью этого переключателя регулируется скорость.

Переключатели на управление освещением

Еще один широко используемый переключатель — это трехпозиционный переключатель. Они используются в комбинации двух переключателей для управления освещением из двух мест в большинстве случаев. Их можно использовать в коридорах, на лестницах, в любом количестве комнат, например, в гостиных или гаражах. В последнем случае освещение может быть для самого гаража или наружного освещения, связанного с освещением гаража и входной двери, которое включается как в входных дверях дома, так и в гараже.

Четырехпозиционный переключатель используется не сам по себе, а в дополнение к комбинации переключателей. Трехпозиционный переключатель соединяет бегунковые провода от этого переключателя с одной стороной четырехпозиционного переключателя, в то время как другая сторона подключается к другому трехпозиционному переключателю, а трехпозиционный переключатель затем подключается к свету. При правильном подключении простой щелчок любого из переключателей включит свет.

Что такое дорожные провода?

Дорожные провода проходят между коммутаторами, предлагая несколько способов замкнуть цепь.Другими словами, они позволяют подавать питание на свет от более чем одного переключателя.

Переключатели на 4 направления

Четырехпозиционные переключатели используются для управления освещением из трех или более мест. Четырехпозиционные переключатели используются в сочетании с трехпозиционными переключателями. Есть четыре клеммы, которые обеспечивают два набора положений переключения на четырехпозиционном переключателе. Каждый набор клемм — это одно из положений переключения. Когда переключатель находится в верхнем положении, ток может течь через две клеммы.В нижнем положении ток течет через две другие клеммы. Часто четырехпозиционные переключатели поставляются с двумя клеммными винтами латунного цвета и двумя клеммными винтами более темного цвета. Зеленая клемма заземления также находится на четырехпозиционном переключателе.

Омметр

Чтобы узнать, какие клеммы идут вместе, вы можете использовать омметр для проверки клемм и положений переключателя или быстро взглянуть на инструкции производителя, в которых должны быть указаны пары. Каждый набор клемм будет подключаться к бегущим проводам от каждого из трехпозиционных переключателей.При правильном подключении вы сможете включать свет с помощью трехпозиционного или четырехпозиционного переключателя. Если вам нужно переключить освещение из более чем трех мест, просто добавьте дополнительные четырехпозиционные переключатели между двумя трехпозиционными переключателями.

Четырехпозиционные переключатели могут пригодиться в больших помещениях, в которых много дверных проемов или выходов. Каждый проем, через который вы можете войти или выйти из комнаты, должен иметь переключатель, который управляет освещением в этой комнате.Например, если у вас есть гостиная с тремя проемами, вам понадобится четырехпозиционный переключатель, чтобы управлять освещением в комнате. Предположим, коридор имеет форму буквы «Т», и для этого также необходимо использовать четырехпозиционный переключатель — поместив трехпозиционный переключатель в двух разных местах и ​​четырехпозиционный переключатель в третьем месте, можно переключить освещение. Поэтому для управления освещением в трех или более местах лучше всего подходят четырехпозиционные переключатели.

Подсказка

В этом сценарии четырехпозиционный переключатель должен быть электрически размещен между двумя трехпозиционными переключателями через проводку 14/3 или 12/3, в зависимости от допустимой нагрузки цепи, с которой вы работаете.

однополюсные и двухполюсные переключатели | Что такое двухполюсные переключатели

Планирование розеток и выключателей что вам нужно для вашего дома или проекта, может привести к множеству разных вопросов вокруг отделка, стиль и функциональность. Один общий вопрос о функциональности это «Нужны ли мне однополюсные или двухполюсные переключатели?»

Просмотреть все двухполюсные переключатели

Что такое полюс?

Полюс переключателя относится к количеству отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной полюсный переключатель почти как два однополюсных переключателя, управляемых такой же переключатель.

Что такое однополюсные переключатели?

Однополюсные переключатели обычные, простые выключатели света. Они управляют одной цепью и предлагают постоянное включение и выключение. функция. Большинство выключателей в обычном доме, как правило, однополюсные. Двойной полюс переключатели более распространены в промышленных условиях или на заводах, однако они могут использоваться в качестве защитного отключения для бытового прибора.

Что такое двухполюсные переключатели?

Провода, питающие электричество вдвое полюсные переключатели имеют тенденцию быть больше, чем провода, идущие к однополюсному переключатели, поскольку двухполюсные переключатели часто используются для управления цепями 240 В.

Двухполюсные выключатели позволяют надежно изолируйте приборы. Они, как правило, используются для приборов с большими нагрузками. как плиты и душевые. Важно, чтобы вы проверяли рейтинг своего продукт, однако, существуют различные типы двухполюсных переключателей.Двойной 20А полюсный переключатель, вероятно, подходит только для небольших духовок, тогда как обычные духовкам, вероятно, понадобится переключатель DP на 45А.

Еще одна причина использовать двойной полюс переключение связано с правилами, которые означают, что вам нужно иметь местные средства изоляция для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один конкретная розетка, например, за холодильником.

Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по выбору подходящих: соответствие отделки выключателей и розеток стилям дизайна интерьера; Переключатель и функция розетки и выбор — что мне нужно?

Что такое двухполюсная розетка?

Двухполюсная розетка переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию подключенного прибора.

Как работает двухполюсный переключатель?

Двухполюсный переключатель переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию цепи нагрузки.

Сколько проводов может быть на однополюсном переключателе?

Теоретически у вас будет только 1-2 постоянных живых кормления и 1+ жизни нагрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

Нужно ли заземлять однополюсный выключатель?

Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель сделана из металла.Большинство пластиковых коммутационных панелей не нуждаются в заземлении, поскольку они относятся к классу 2.

Нужна ли мне двухполюсная или однополюсная розетка?

Хотя однополюсные розетки, как правило, дешевле, клиенты / электрики всегда предпочитают устанавливать двухполюсные розетки для более безопасной изоляции подключенных приборов.

В чем разница между двухполюсным и трехполюсным переключателем?

Разница просто в количестве переключаемых полюсов.

Связанные категории

Электрический выключатель | 3-ходовой | Однополюсные, двухполюсные

Выключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы.Важно выбрать правильный тип переключателя для приложения.

Однополюсный и трехходовой

Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной. Он называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока).Иногда цепь может быть на двухполюсном выключателе, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых условиях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

В чем разница между однополюсным и двухполюсным переключателем? — Улучшенный дом

Выключатели

используются для рабочего освещения, вентиляторов, вывоза мусора и даже для крупных электрических механизмов. Однако не все переключатели одинаковы. При выборе выключателей и розеток в доме возникает много вопросов.

Один из наиболее частых вопросов, касающихся переключателей, — это разница между однополюсным и двухполюсным переключателем.

Проще говоря, обычные простые выключатели света, которые вы видите у себя дома, являются однополюсными выключателями. Они управляют одним контуром и предлагают стандартные функции включения и выключения. Двухполюсные переключатели обычно используются для управления цепями 240 В и управления приборами и двигателями с высокими требованиями.

Чтобы узнать больше об однополюсных и двухполюсных переключателях, а также о различиях между ними, ознакомьтесь с нашим подробным руководством ниже.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое электрические переключатели?

Электрические переключатели используются для прерывания электрического тока в цепи. По сути, переключатель — это бинарный механизм: он либо полностью замкнут (ВКЛ), либо разомкнут (ВЫКЛ). Выключатели используются на всем, что работает на электричестве.

Когда переключатель выключен (разомкнут), цепь разомкнута, что указывает на отсутствие тока в цепи.Когда переключатель включен (замкнут), создается непрерывный путь, позволяющий электрическому току проходить через цепь.

Существует много разных типов переключателей, и, как упоминалось ранее, мы обсудим однополюсный и двухполюсный переключатель, а также их основные различия.

Что такое шесты и броски?

Термины «полюса» и «броски» относятся к вариациям контактов переключателя. «Полюса» — это отдельные цепи, которые управляются переключателем. И наоборот, «броски» описывают количество отдельных положений, которые может принимать переключатель.

Однопозиционный переключатель имеет пару контактов, которые могут быть замкнутыми или разомкнутыми. С другой стороны, двухпозиционный переключатель имеет контактную точку, которая подключается к любому из двух других контактов.

Основными типами переключателей являются: , однополюсный, двусторонний (SPDT), , , двухполюсный, двусторонний (DPDT), , , однополюсный, одинарный (SPST), и , двухполюсный, одинарный (DPST) .

Что такое однополюсный переключатель?

Что касается переключателей, то однополюсный переключатель — это рабочая лошадка общего назначения.Этот тип переключателя используется для управления освещением, вентиляторами или любым другим устройством из одного места. Переключатель управляет только течением тока в одном направлении.

Пожалуй, наиболее отличительной особенностью однополюсного переключателя является переключатель включения и выключения . Однако не все однополюсные переключатели имеют маркировку включения / выключения, в первую очередь кулисные переключатели .

Под крышкой однополюсные переключатели оснащены двумя винтовыми клеммами цвета латуни, которые подключаются к проводам источника питания.Кстати, источник питания или провода под напряжением имеют черный цвет. Один из выводов предназначен для входящего провода источника питания, а другой вывод — для отходящего провода под напряжением.

Как правило, нейтральные провода (обычно белого цвета) не подключаются к переключателю. Однако в случае, когда нейтраль присоединена к переключателю, он работает как горячий провод. В этом случае следует обернуть черный провод вокруг белого провода, показывая, что нейтраль работает как горячий провод.

Что такое двухполюсный переключатель?

Хотя двухполюсные переключатели, также известные как четырехпозиционные переключатели, в основном используются в промышленных условиях, они также встречаются в системах электропроводки в жилых помещениях. Подобно однополюсному переключателю, двухполюсный переключатель имеет маркировку включения / выключения. Кроме того, переключатель управляет устройством, приспособлением или механизмом из одного места.

Примечательной особенностью двухполюсных переключателей является их четыре вывода из горячей латуни и вывод заземления. Это позволяет подключить коммутатор к двум парам источников питания от цепи 240 вольт .

Двухполюсные переключатели оснащены двумя наборами из двух винтов, по паре с каждой стороны переключателя. Двухполюсная проводка используется для настройки двух- и трехпозиционного переключения светильников и светильников. Хороший пример этого — когда у вас есть переключатель как вверху, так и внизу вашей лестницы.

Двухполюсный переключатель обычно рассчитан на 30 ампер, что в два раза больше, чем у стандартного переключателя на 15-20 ампер. Эти переключатели позволяют безопасно изолировать приборы. Как уже упоминалось, двухполюсная проводка используется для высоконагруженных приборов, таких как души и плиты.

Ключевые различия между однополюсными и двухполюсными переключателями

Внешний вид однополюсных переключателей

Когда переключатель подключен к цепи на 120 вольт, его назначение — отключение одиночного горячего провода. У него только одна пара клемм, поэтому он называется однополюсным переключателем. Если вы внимательно посмотрите на однополюсный переключатель, вы увидите пару латунных клемм и винт заземления.

В однополюсной системе подключения провод под напряжением обычно черный, и он подключается к одной стороне клеммы.Выходящий горячий провод подключается к другому концу клеммы.

Как выглядят двухполюсные переключатели

С другой стороны, двухполюсный переключатель имеет два набора латунных клемм и винт заземления. Этот тип переключателя управляет цепью с двумя горячими проводами. К двухполюсной проводке прикреплены четыре провода под напряжением: два черных и два красных.

Одна пара черного и красного проводов подключается к выключателю источника питания. Другая исходящая пара проводов питает устройство. Когда переключатель включен, ток отключается одновременно в обеих цепях.

Как видите, основное отличие однополюсного переключателя от двойного — это количество клемм и управляемых цепей.

Сравнение однополюсных и двухполюсных переключателей

Помимо клемм и цепей, еще одним важным отличием двухполюсной коммутации является то, что она рассчитана на более высокий ток. Как правило, текущий рейтинг маркируется, и он должен быть равным или выше, чем текущее потребление устройства. Для более высоких номиналов идеально подходит двухполюсный переключатель, потому что в нем больше места для более толстых проводов.

По сути, подключение однополюсного и двухполюсного переключателя аналогично. Однако вы должны иметь в виду, что красные провода идут с одной стороны переключателя, а черные провода — с другой. Перепутывание проводов означает неисправный переключатель и может быть опасным.

Что касается нейтральных проводов, то ни на одинарном, ни на двойном полюсе нет клемм для них. Нейтральные провода соединены вместе в распределительной коробке, чтобы полностью обойти выключатель. С точки зрения безопасности, оба переключателя требуют заземляющих винтов, которые должны быть прикреплены к заземлению цепи.

Выбор переключателя, соответствующего вашим потребностям

В большинстве случаев стандартный однополюсный выключатель должен выполнять свою работу. Например, если вам нужен выключатель для управления освещением или вентилятором, лучше всего подойдет один выключатель. С другой стороны, если вы хотите управлять устройством в двух местах, вам понадобится двухполюсный переключатель.

Вот некоторые вещи, которые следует учитывать при выборе правильного переключателя.

• Если вы используете блок питания на 120 В, вам понадобится только однополюсный переключатель.
• Если вы хотите иметь возможность управлять выключателем света в двух местах (например, вверх и вниз по лестнице), используйте двухполюсную проводку.
• Если вы хотите включить или выключить требовательное электрическое устройство, необходим двухполюсный выключатель.

ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что вы всегда заземляете свои переключатели из соображений безопасности.

В чем преимущество двойного полюса перед однополюсным?

Это случай включения-выключения и переключения с изоляцией. Однополюсные переключатели лучше всего подходят для включения и выключения осветительной арматуры или прибора.Однако для изоляции цепи лучше подходит двойной полюс, в основном потому, что он безопаснее.

В США у нас есть способ обеспечить два полюса более высоким напряжением (240 В). В таких случаях необходим двухполюсный переключатель, чтобы на машину не оставалось другое напряжение. Кроме того, для электроинструментов с большим током и металлическим корпусом безопаснее использовать двухполюсные переключатели.

В целом, для большинства стандартных приложений вам подойдет однополюсный переключатель.Для тяжелых условий эксплуатации, таких как электроинструменты и водонагреватели, следует использовать двухполюсный переключатель.

Связанные вопросы

Могу ли я подключить двухполюсный переключатель для работы в качестве однополюсного?

Да, можно! Подключить двухполюсный переключатель как однополюсный довольно просто, поскольку используется только одна сторона, а не обе. По сути, двойной полюс — это всего лишь два одиночных переключателя вместе, и им можно управлять в двух разных местах.

Идея состоит в том, чтобы подключить провод для подключения только с одной стороны, и только один переключатель или место управляет цепью.Когда вы подключаете выключатели, обязательно проверяйте питание перед началом процесса. Кроме того, при использовании металлической коробки оберните винты изолентой для защиты от коротких замыканий и дуг.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Всегда ли нужно заземлять выключатели света?

Согласно Национальному электротехническому кодексу (NEC), все новые электрические цепи должны иметь надлежащее заземление.Для старых домов нередко можно найти выключатели без заземления. В этом случае его можно оставить как есть. При замене выключателей заземление оборудования не требуется.

Коммутаторы

не нуждаются в заземлении, если распределительная коробка металлическая, а указанная коробка заземлена. В этой установке переключатели соединяются с коробкой через винты заземления. Пока лицевая панель не токопроводящая, отсутствует реальный риск поражения электрическим током или возгорания.

Выключатели света заземлены, чтобы добавить еще один уровень защиты от ударов, поражения электрическим током и огня.Даже если заземляющий провод не подключен должным образом, переключатель все равно будет работать. Заземление — это безопасность.

Как установить двухполюсный переключатель

При установке стационарных приборов или оборудования всегда полезно установить поблизости доступный разъединитель, от которого можно будет легко отключить питание. Таким образом, в случае возникновения чрезвычайной ситуации, например, возгорания компонента или запаха горелого, можно быстро отключить питание, исключив риск дальнейшего повреждения.Такой выключатель также может обеспечить немедленный доступ к электричеству, если это необходимо.

Если соединение работает от 110 В, однополюсного переключателя достаточно для отключения единственной горячей линии, питающей его. Однако, если подключение составляет 220 вольт, питание будет состоять из двух горячих линий, помимо нейтрали, для питания электричества. Такая установка может быть оборудована распределительной коробкой с разъединением, но более простое решение может быть достигнуто с использованием двухполюсного выключателя за небольшую плату.

Проверьте двухполюсный переключатель на Amazon

Применение двухполюсного переключателя

Двухполюсный переключатель, такой как показанный на рис.1 немного больше обычного переключателя, но сконструирован как два отдельных переключателя, соединенных рядом и активируемых одним общим переключателем.

Двухполюсные переключатели обычно рассчитаны на 30 ампер, поэтому любой прибор или оборудование, требующие большего энергопотребления, должны быть подключены к разъединителю соответствующего номинала.

Эта статья посвящена установке двухполюсного переключателя для водонагревателя, потолочного обогревателя, компрессора или чего-либо еще с номинальным током менее 30 ампер.

Линия 220 В может быть подключена двумя разными способами, каждый для определенной цели. Если двухполюсный переключатель должен быть добавлен к линии 220 В с помощью двухжильного кабеля, только два провода будут проходить в электрическую коробку переключателя, помимо медного заземляющего провода. Каждый из них горячий и находится под напряжением 220 вольт (если проверять оба провода). Второй способ — через трехжильный кабель, в котором будут использоваться один белый нейтральный провод и два горячих провода, один черный и другой красный.

Такое подключение необходимо, если некоторые элементы управления в приборе или оборудовании работают от 110 вольт, в то время как основная часть, генерирующая действие, например, двигатель или нагреватель, требует 220 вольт.Если белый провод должен быть измерен поперек красного или черного, в каждом случае будет измерено 110 вольт.

Однако, если бы мультиметр был подключен к двум цветным (горячим) проводам, показание было бы 220 вольт, что дает этому типу проводки дополнительную возможность. В любом случае следует использовать двухполюсный переключатель, поскольку в каждом случае он отключает обе цветные (горячие) линии и останавливает прохождение тока. Следующие шаги покажут, как выполнить установку.

Часть 1 — Установка распределительной коробки и проводов

В этой установке, показанной здесь, используется трехжильный кабель, но это точно такая же проводка на переключателе при установке двухпроводного кабеля для цветных проводами, за исключением нейтральных (белых) проводов.

Шаг 1.1 — Отключение питания

Первое, что нужно сделать перед запуском установки, — это отключить автоматический выключатель, выделенный для части оборудования, над которым выполняется работа, на главной электрической панели. Убедитесь, что питание выключено, попытавшись включить оборудование.

Шаг 1.2 — Обрежьте линию

Линия 220 В, идущая к оборудованию, должна быть отключена в месте рядом с оборудованием, но там, где имеется достаточно слабины для подключения электрической коробки.Перед тем, как разрезать кабель, поместите электрическую коробку в подходящее место и закрепите на месте.

Если кабель слишком тугой, чтобы не менее шести дюймов с каждого конца входили в коробку, сначала отрежьте подачу от прерывателя. Чтобы приспособиться к дополнительной длине, оставьте кабель к прибору для сращивания внутри дополнительной распределительной коробки или замены.

Шаг 1.3 — Подготовка подключения

Обрежьте кабель, убедившись, что есть не менее шести дюймов кабеля, которые можно пропустить через коробку.Удалите из коробки соответствующие заглушки и вставьте кабельные разъемы на место.

Шаг 1.4 — Вставьте кабель

Удалите примерно шесть дюймов от оболочки с каждого конца отрезанного кабеля и намотайте черную изоленту на кусок провода, подключенный к панели, в месте соединения была оболочка. концы и провода оголены, чтобы указать, какая линия будет горячей. Вставьте кабель через разъем в электрическую коробку, как показано на рисунке 3.

Шаг 1.5 — Зачистите концы проводов

С помощью инструмента для зачистки проводов или универсального ножа удалите 1/2 дюйма изоляции с концов черного, красного и, если применимо, белого провода. как показано на рисунке 4.

Затем кабель можно положить в исходное положение и затянуть кабельный разъем, чтобы он надежно удерживался на месте.

Шаг 1.6 — Подсоедините кабель к коробке

Длина кабеля, подключенного к устройству, со снятой частью оболочки, затем вставляется в электрическую коробку и зажимается на месте с помощью кабельного разъема, как показано на Рисунок 5.Затем с концов проводов можно снять 1/2 дюйма их изоляции.

Шаг 2 — Подсоедините переключатель

Шаг 2.1 — Подключите нейтральную линию

На этом этапе, если кабель имеет нейтральную линию, оба нейтральных провода должны быть соединены вместе с помощью соединителя гайки провода после заземляющий провод от линии 220 В обвивается вокруг и прикрепляется к винтовой клемме заземления распределительной коробки, как показано на Рисунке 6. Конец этого провода затем подключается к заземляющему проводу от другого кабеля, ведущего к оборудованию, и дополнительный кусок длиной около четырех дюймов, который позже будет подсоединен к переключателю (рис.6).

Шаг 2.2 — Добавление переключателя

Теперь двухполюсный переключатель можно добавить в схему с обоими цветными проводами (черным и красным), идущими от автоматического выключателя, подключенными к черным клеммным винтам на переключателе как показано на рисунках 7 и 8. Не имеет значения, какой цвет идет с какой стороны переключателя, поскольку, как упоминалось ранее, он действует как два независимых переключателя. Медный провод заземления, добавленный на шаге 2.1, теперь можно прикрепить к зеленому винту клеммы заземления на коммутаторе (рис.8).

Шаг 2.2 — Подсоедините кабель

Наконец, конец кабеля со стороны устройства можно подключить к клеммам переключателя (Рис. 7 дает лучший вид). Неважно, какой из черного или красного идет к какой стороне переключателя, просто пока два провода одного цвета подключаются к одной стороне, в случае, если они должны быть отключены на выключателе или на переключателе. можно быть уверенным, что на конце прибора нет напряжения.

Шаг 2.3 — Установите коммутатор

Когда все правильно подключено, коммутатор можно поместить в его электрическую коробку (Рисунок 9) и прикрутить, а также добавить крышку для окончательной отделки. трогать.

Теперь выключатель можно снова включить и проверить.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

полюсов переключателя | carlingtech.com

Полюса — это количество полностью отдельных цепей, которые могут быть активны через переключатель в любое время. Однополюсный переключатель (SP) размыкает, замыкает или меняет соединения в одном проводе электрической цепи. Двухполюсный или двухполюсный переключатель (DP) часто используется для размыкания, замыкания или изменения соединений в обоих проводниках одной и той же цепи или в двух отдельных цепях.

Одиночный бросок / Двойной бросок

Ход переключателя — это количество цепей, которыми можно управлять с помощью любого одного полюса. Обычно количество включенных положений переключателя совпадает с количеством бросков. Однопозиционный переключатель (ST) размыкает или замыкает цепь только в одном из крайних положений своего привода, наиболее распространенным примером является переключатель ВКЛ-НЕТ-ВЫКЛ. Переключатель двухпозиционного переключателя (DT) размыкает или замыкает цепь в обоих крайних положениях своего привода, распространенным примером является переключатель ВКЛ-НЕТ-ВКЛ.

Компания Carling Technologies использует стандартные сокращения , приведенные ниже, когда ссылаются на конфигурацию полюсов и ходов переключателя:

• SPST: однополюсный, односторонний
• SPDT: однополюсный, двойной ход
• DPST: двухполюсный, одинарный
• DPDT: двухполюсный, двойной ход

Доступные предложения полюса

Carling Technologies предлагает переключатели от одного до четырех полюсов.

Однополюсные предложения включают следующую серию коммутаторов:

• Кулисные переключатели — Contura II и III, Contura IV и V, Contura X и XI, Contura XII, J, L, R, RSC, 611/621, 610/620, 622/632, 651/652, T, LTA , TG / LTG, TLG, TIL, LTIL
• Тумблеры — LT, F, C, D, 110/216, DK / EK, MAAOA / 215
• Кнопочные переключатели — PP, P, 16-3P, 170/172, P26, P27, 110 / 316P, 641
• Поворотные переключатели — R135, 700, 800

Двухполюсные предложения включают следующую серию коммутаторов:

• Кулисные переключатели — Contura II и III, Contura IV и V, Contura X и XI, Contura XII, J, L, RGSC, LRGSC, 611/621, 610/620, 622/632, TG / LTG, TIG, LTIG, TTG
• Тумблеры — LT, G, 110/216, DK / EK
• Кнопочные переключатели — 110/316-P, 641

Трехполюсные предложения включают следующую серию коммутаторов:

• Кулисные переключатели- TIH, LTIH
• Тумблеры — H

Четырехполюсные предложения включают коммутаторы следующей серии:

• Кулисные переключатели- TII
• Тумблеры — I

.
