Крепление трубопроводов к строительным конструкциям

Содержание статьи

Правильное крепление к строительным конструкциям трубопроводов обеспечивает их эксплуатационную надежность. Если же существующие нормативы монтажа будут нарушены, трубопровод может получить повреждения, а его долговечность снижена. При этом следует учитывать специфику материалов, из которых изготовлены трубы. В частности, возможность их расширения при изменении температуры окружающей среды. Именно физические свойства материалов обуславливают перечень технических требований, предъявляемых к крепежным элементам.

Основные и специальные свойства крепежа

Вертикальные и горизонтальные трубопроводы прикрепляются к строительным конструкциям посредством крепежных элементов – подвесок и опор. В процессе монтажа участвуют кронштейны, планки, хомуты, консоли и закладные детали крепления трубопроводов.
Крепеж должен соответствовать следующим основным требованиям:

• сохранять высокое качество и надежность даже в процессе неоднократного использования по назначению;
• обеспечивать свою функциональность при разных условиях монтажа трубопровода, в том числе при повышенных нагрузках;
• быть унифицированным и универсальным;
• иметь обязательную высокую механическую и коррозийную стойкость, способную противостоять агрессивным воздействиям окружающей среды.

Кроме того, монтаж опорных конструкций для крепления трубопроводов не должен вызывать затруднений. Нужно, чтобы работать с подвесками и опорами было легко и просто. Выполнение этого требования обеспечивает отличную эргономичность рабочих процессов.

Специальные требования предъявляются к несущим конструкциям, когда нужно учитывать специфику материала, из которого изготавливаются трубы. При закреплении полимерных трубопроводов необходимо брать в расчет такие особые требования.

• На прямолинейных участках полимерные конструкции могут изменять свою протяженность из-за высокого коэффициента линейного расширения этого материала. В этом случае опорные конструкции не должны препятствовать свободному перемещению трубопровода. А это значит, что следует применять компенсаторы, имеющие специальную конструкцию фиксирующих хомутов.
• В отличие от металла, полимеры особо чувствительные к механическим повреждениям. Поэтому детали, которые соприкасаются с таким материалом, должны быть гладкими, лишенными острых кромок и заусенцев. Хомут металлический с шурупом чаще применяют в отношении стальных конструкций, а в случае с полимерами используются плоские хомуты с гладкой внутренней поверхностью, скругленными краями и с прокладками. Популярностью пользуются пластиковые хомуты для крепления трубопроводов «Фузиотерм».
• Прочность, теплостойкость и твердость полимеров, если рассматривать их в сравнении со сталью, невысока. Поэтому трубопроводы из них нельзя использовать как несущие конструкции.
  Полимерные трубы не закрепляют в хомутах на неподвижных опорах. Это приводит к их повреждению.

Элементы для крепления гидравлических трубопроводов производят в двух конструктивных вариантах. Без сплошного основания, если температура окружающей воздушной среды или перемещаемой жидкости не превышает 30°С, и с основанием при более высоких температурах.

Расчет креплений для трубопроводов

Если конструкция не требует наличия сплошного основания, то промежутки между элементами крепления устанавливаются расчетным путем. При этом сама конструкция креплений должна выдерживать не только вес трубопровода, но и жидкости, которая будет по нему транспортироваться. А это значит, что она должна быть достаточно прочной и надежной.

Расчет креплений для трубопроводов

В отсутствии единой технической документации следует руководствоваться конструкторскими нормативами, которые были разработаны рядом специализирующихся в этой области организаций. Пользователям они представлены в виде альбомов чертежей и ОСТов. Расчет креплений производят на основании:

• ОСТ 36-17-85;
• СН 527-80;
• ОСТ 95-761-79 и др.

В этих документах расстояние между подвесками и опорами указано в зависимости от диаметра трубопроводов, давления, температуры транспортируемой жидкости и внешней среды. В СН 527-80 учтено и рекомендуемое расстояние до поверхности галерей, тоннелей, каналов и стен при креплении трубопровода к стене. При повышенной плотности перемещаемой жидкости необходимо применять поправочные коэффициенты.

Виды крепежных конструкций

Несущие крепежные конструкции подразделяются на следующие типы:

• Неподвижные опоры. При использовании этого крепежа не допускается угловое или линейное перемещение зафиксированных участков.
• Направляющие опоры. Применение этой конструкции позволяет смещение только в одном направлении. Как правило, только вдоль горизонтальной оси.
• Жесткие подвески. Перемещения допустимы, но исключительно в горизонтальной плоскости.
• Пружинные подвески и опоры. И в вертикальной, и в горизонтальной плоскости перемещения возможны.

Виды крепления трубопроводов к стене

Требования к опорам и подвескам

Если фиксация происходит между двух неподвижных опор, перемещения, которые могут происходить в результате смены температурных режимов, монтажных растягов или смещения опор, должны самокомпенсироваться. Но такой компенсирующей способности, как показывают расчеты, подчас бывает недостаточно. В этом случае должны устанавливаться специальные компенсаторы.

Хомут для крепления труб оснащен винтом/болтом

Изготавливают их из труб такого же вида и диаметра, что и сооружение в целом. Чаще всего их выполняют в форме букв «П» или «Г».

Если конструкция закреплена неподвижно, крепления должны выдерживать вес самого трубопровода, жидкости, которая по нему перемещается, а также осевые нагрузки, порожденные тепловой деформацией, вибрациями и гидравлическими ударами. При выполнении монтажа изделий из полимеров чаще всего используют подвижные опоры.

Если же монтаж осуществляется в неподвижных опорах, к трубам приваривают ограничительные кольца или сегменты в 10-20 мм шириной, которые выполняют из кусков труб такого же пластика. Эти сегменты или кольца должны располагаться по обеим сторонам от опоры.

Выбор элементов крепления

Подходящие крепления подбирают с учетом многих факторов. Выбор зависит от местоположения участка монтажа, от предназначения конкретной системы и так далее.

Крепление пластиковой трубы

Иногда трубу следует изолировать от источника холода или тепла. Если использовать простой зажим, фиксирующий участок, то необходимого для решения поставленной задачи промежутка от прилегающей поверхности он не обеспечит. Зато, например, кольцевая опора, у которой имеется резьбовой удлинитель и пластина для закрепления на опорной поверхности, полностью устранит возникающую проблему.

Если закреплять приходится тяжелые чугунные трубы, то используют специальный крепеж, который выдерживает большие нагрузки. Для вертикально расположенных систем его устанавливают на перекрытиях. Горизонтально ориентированные системы закрепляют даже не по одной, а группами труб, уложенных на консоль.

Грамотный подход к выбору и размещению крепежных элементов позволяет долго и эффективно эксплуатировать трубопровод, не опасаясь возникновения аварийных ситуаций. Но не стоит забывать и об экономической составляющей данной проблемы. Ведь превышение необходимого и достаточного числа элементов может привести к неоправданному удорожанию конструкции и усложнению монтажных работ.

Видео: расчет креплений трубопроводов

Понравилась статья? Поделитесь ей:

Главная страница

Строительство Новые модели смартфонов самсунг

Почти каждый пятый телефон, продаваемый в мире, произведен южнокорейской корпорацией Samsung. А поскольку количество предлагаемых моделей просто огромно, сделать правильный…

Строительство Новые каналы на приставке

Цифровое ТВ реально подключить даже к кинескопным моделям. Для этого потребуется задействовать дополнительные приборы. И конечно современные модели телевизоров способны…

Строительство Новые модели холодильников самсунг

Бренд Samsung занимает лидирующие позиции среди компаний, которые производят бытовую технику. Особенность его — непрерывное усовершенствование продукции, внедрение технических новшеств….

Строительство Новые межкомнатные двери фото

Межкомнатные двери обязательно должны быть не только практичными, но и эстетичными. Современная модель двери является важной участницей создания интерьера помещения,…

Строительство Новые коттеджные поселки 2018

Территория Подмосковья создает прекрасные перспективы для застройщиков и девелоперов. Благодаря постоянно высокому спросу, здесь отмечаюатся высокие темпы развития рынка загородной…

Строительство Новые изобретения своими руками

При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек. Так, например, возникает необходимость переводить…

Выбор и расчет креплений трубопроводов установок водяного, пенного и газового пожаротушения

Выбор и расчет креплений трубопроводов установок водяного, пенного и газового пожаротушения

Леонид Танклевский, доктор технических наук, профессор;
Станислав Жаров, кандидат технических наук, доцент;
Ольга Груданова, адъюнкт;
Андрей Куянов, слушатель

Большинство автоматических установок пожаротушения (АУПТ) использует для транспортировки огнетушащих веществ (вода, раствор пенообразователя, газы, порошок) к месту пожара трубопроводы различного назначения и диаметров, которые крепятся к различным строительным конструкциям (перекрытиям, стенам, полу, колоннам, балкам, фермам, стропилам и т.д.). От грамотного подбора видов креплений, расстояний между ними, способа монтажа к строительным конструкциям, выполненным из различных материалов (железобетон, дерево, проф. настил, мягкая кровля, керамзитобетон) во многом зависят работоспособность и эффективность АУПТ.

Основным отечественным документом, регламентирующим крепление трубопроводов АУПТ, является НПБ 88. К креплениям трубопроводов установок водяного и пенного пожаротушения предъявляются следующие требования.

Крепление трубопроводов и оборудования при их монтаже следует осуществлять в соответствии с требованиями СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» и ВСН 25.09.66-85 «Правила разработки проектов производства работ на монтаж автоматических установок пожаротушения и установок охранной, пожарной и охранно-пожарной сигнализации ». Трубопроводы должны крепиться держателями непосредственно к конструкциям здания, при этом не допускается их использование в качестве опор для других конструкций. Трубопроводы разрешается крепить к конструкциям технологических устройств в зданиях только в порядке исключения. При этом нагрузка на конструкции технологических устройств принимается не менее чем двойная расчетная для элементов крепления.

Узлы крепления труб должны устанавливаться с шагом не более 4 м. Для труб с условным проходом более 50 мм допускается увеличение шага между узлами крепления до 6 м. Стояки (отводы) на распределительных трубопроводах длиной более 1 м должны крепиться дополнительными держателями. Расстояние от держателя до оросителя на стояке (отводе) должно составлять не менее 0,15 м.

Расстояние от держателя до последнего оросителя на распределительном трубопроводе для труб с диаметром условного прохода 25 мм и менее должно составлять не более 0,9 м, а с диаметром более 25 мм — 1,2 м. В случае прокладки трубопроводов через гильзы и пазы конструкции здания расстояние между опорными точками должно составлять не более 6 м без дополнительных креплений.

Требования, предъявляемые к креплениям трубопроводов установок газового пожаротушения : трубопроводы должны быть надежно закреплены; зазор между трубопроводом и стеной должен составлять не менее 2 см.

В НПБ 88 не содержится информации по выбору видов подвесов и опор, расчету несущей нагрузки, определению способов крепления к строительным конструкциям. При определении максимального расстояния между креплениями не учтен вид строительных конструкций.

СНиП 3.05.05-84 содержит требования к производству и приемке работ по монтажу технологического оборудования и технологических трубопроводов, но в нем отсутствуют требования к опорам и подвесам для крепления трубопроводов.

При проектировании можно использовать типовые крепления и опоры по чертежам ТД серии № 5.908-2 «Типовые узлы крепления трубопроводов установок автоматического пожаротушения», разработанные СПКБ «Спецавтоматика» (Москва). Однако и в этом документе отсутствуют методики расчета и выбора креплений. Крепления по чертежам ТД серии № 5.908-2 не соответствуют современным требованиям по многим параметрам.

Проектные организации решают проблему выбора креплений следующими способами.

1. Использование типовых креплений по чертежам ТД серии № 5.908-2 в соответствии с ВСН 25-09.67-85 «Правила производства и приемки работ. Автоматические установки пожаротушения» и пособием к правилам производства и приемки работ.
Крепление трубопроводов к строительным конструкциям зданий должно производиться с помощью нормализованных опор и подвесок. Приварка трубопроводов непосредственно к металлическим конструкциям зданий и сооружений, а также к элементам технологического оборудования не допускается. Типы и размеры опор и подвесок должны удовлетворять требованиям проектной документации.
Крепление опор и подвесок к строительным конструкциям должно осуществляться без ослабления их металлической прочности и не должно вызывать их разрушения. Расстояние между опорами (подвесками) стальных трубопроводов должно приниматься по таблице
При совместной прокладке нескольких трубопроводов различного диаметра расстояние между креплениями следует принимать по наименьшему диаметру.
Расстояние от строительных конструкций до трубопровода должно быть не менее 20 мм. Если расстояние, указанное в технической документации на оборудование, отличается от указанного в НПБ 88, принимается наименьшее из них.

Таблица 1. Расстояние между трубопроводами установок пожаротушения по пособию к ВСН 25-09.67-85

Наружный диаметр трубопровода, мм	18	25	32	40	45	57	76; 89; 108; 114; 133	140	152; 159	219; 273; 325
Расстояние между опорами, м, не менее	2,5	3	3,5	4	4,5	5	6	7	8	9

2. Разработка собственных видов креплений. В этом случае проектная организация полностью несет ответственность за прочность и надежность предлагаемых конструкций.

3. Использование современных отечественных каталогов нормализованных креплений. Например, каталога торговой фирмы «Метизы». В каталогах отечественных производителей иногда указываются максимально допустимые нагрузки.

4. Использование каталогов креплений ведущих иностранных производителей: TYCO Building Services Products, Toimex, Hilti Corporation.
Многие производители оборудования АУПТ предлагают крепления собственного изготовления, а также методики для их выбора и расчета.
Для установок водяного и газового пожаротушения корпорация Tyco предлагает полный номенклатурный перечень деталей для креплений, большинство из которых получили одобрение ведущих страховых компаний мира, например FM. Многие изделия Tyco соответствуют стандарту NFPA. В том случае, если подвесы и опоры не одобрены страховой компанией, они должны проектироваться таким образом, чтобы они могли выдержать пятикратный вес трубы, наполненной водой, плюс 114 кг — для каждой точки крепления. Для каждого отрезка трубы в зависимости от назначения трубопровода должно проектироваться не менее 1-2 креплений. Примеры креплений показаны на рис. 1, 2.

Рис. 1. Крепление трубопровода водяной АУПТ к железобетонным перекрытиям. Выполнено с использованием изделий корпорации Tyco, имеющих одобрение страховой компании FM

Рис. 2. Крепление трубопровода водяной АУПТ к полу и стенам. Выполнено с использованием изделий фирмы Toimex и корпорации Tyco

Для крепления трубопроводов установок газового пожаротушения испанская фирма LPG (рис. 3) предлагает таблицы, в соответствии с которыми определяются нагрузка на крепление, вид крепления и расстояние между ними. Каждая труба установки должна иметь, как минимум, две точки крепления. Максимальное расстояние между двумя точками крепления не должно превышать значений, приведенных в табл. 2.

Рис. 3. Примеры крепления трубопровода газового пожаротушения, предлагаемые фирмой LPG

Таблица 2. Расстояние между креплениями трубопроводов газового пожаротушения для оборудования LPG

Условный диаметр, мм	Условный диаметр, дюймы	Максимальное расстояние между кронштейнами, м
10	3/8”	1,0
15	Ѕ”	1,5
20	ѕ”	1,8
25	1”	2,1
32	1ј”	2,4
4	1Ѕ”	2,7
50	2”	3,4
65	2Ѕ”	3,5
80	3”	3,7
100	4”	4,3

Если труба больше, чем 2” (ДУ 50) и расстояния, указанные в табл. 2, не могут быть выдержаны из-за конструкции здания, то эти расстояния могут быть изменены, что обязательно подтверждается расчетами.
Кронштейны должны быть установлены рядом с соединяющими муфтами и угольниками. Они должны крепиться непосредственно к конструкциям здания и не могут использоваться для других целей. Элементы здания должны выдерживать нагрузку в соответствии с табл. 3. В ином случае необходимо предусмотреть дополнительное крепление. К металлическим конструкциям можно крепить только трубы условного диаметра до 50 мм.
Расстояние между насадком и его креплением должно быть не более:
— для труб ДУ до 25 мм — 0,1 м;
— для труб ДУ более 25 мм — 0,25 м.
Крепления должны быть рассчитаны на нагрузку по табл. 3.

Таблица 3. Подбор креплений для установок газового пожаротушения LPG

Условный диаметр трубы, мм	Расчетная нагрузка для конструкции, кг	Диаметр болта для крепления	Минимальная глубина дюбеля, мм
До 50 (2”)	200	М8	30
50 (2”) — 100 (4”)	350	М10	40
100 (4”) — 150 (6”)	500	М12	40
150 (6”) — 200 (8”)	850	М16	50
200 (8”) — 250 (10”)	1000	М20	60

5. Использование современных программных продуктов по расчету нагрузок.
Программный продукт UNISTRUT Support Solution Design Software позволяет рассчитать требуемые и допустимые нагрузки, действующие на крепление, выбрать оптимальный способ крепления, подобрать тип крепления (опора, подвеска, консоль) и крепеж (болты, дюбели, анкеры), рассчитать расстояние между креплениями.
Компания HILTI предлагает программы расчета крепежа труб, программу подбора профилей по нагрузкам, программу расчета фиксирующих опор и анкерного крепежа (рис. 4).

Рис. 4. Пример подбора креплений с помощью программных продуктов HILTI

Опоры и подвески трубопроводов (ОСТ 34-10-615(745)-93)

Опоры и подвески трубопроводов в зависимости от вида, типа и исполнения изготавливаются из различной арматуры, такой как швеллер, тавр, уголок, труба, хомут и пр. Тип и исполнение опоры или подвески выбирается в зависимости от условий эксплуатации трубопровода, а также в зависимости от влияния внешних условий. В 1993 году была специально разработана и введена в эксплуатацию серия нормативных документов, которая включала в себя большое количество опор и подвесок трубопровода. Данная серия состоит из нескольких документов, каждый из которых называется ОСТ (отраслевой стандарт) и имеет свой порядковый номер. В данной серии ОСТов представлены следующие виды опор:

• Опоры скользящие и неподвижные (опоры по ОСТ 34-10-615-93)
• Опоры приварные скользящие и неподвижные (опоры по ОСТ 34-10-616-93)
• Опоры хомутовые скользящие (опоры по ОСТ 34-10-617-93)
• Опоры хомутовые неподвижные (опоры по ОСТ 34-10-618-93)
• Опоры катковые (опоры по ОСТ 34-10-619-93)
• Опоры скользящие и неподвижные с направляющим хомутом (опоры по ОСТ 34-10-620-93)
• Опоры сварных отводов (опоры по ОСТ 34-10-621-93)
• Опоры трубчатые крутоизогнутых отводов (опоры по ОСТ 34-10-622-93)
• Опоры скользящие и неподвижные (опоры по ОСТ 34-10-623-93)
• Подвески приварные для горизонтальных трубопроводов (подвески по ОСТ 34-10-724-93)
• Подвески хомутовые для горизонтальных трубопроводов (подвески по ОСТ 34-10-725-93)
• Подвески с опорной балкой для трубопроводов (подвески по ОСТ 34-10-726-93)
• Подвески приварные для вертикальных трубопроводов (подвески по ОСТ 34-10-727-93)
• Подвески хомутовые для вертикальных трубопроводов (подвески по ОСТ 34-10-728-93)
• Подвески с проушиной (подвески по ОСТ 34-10-729-93)
• Подвески с серьгой (подвески по ОСТ 34-10-730-93)
• Подвески с плавником (подвески по ОСТ 34-10-731-93)
• Подвески с траверсой (подвески по ОСТ 34-10-732-93)
• Проушины с накладкой (подвески по ОСТ 34-10-733-93)
• Плавники с накладкой (подвески по ОСТ 34-10-734-93)
• Хомуты для горизонтальных трубопроводов (подвески по ОСТ 34-10-735-93)
• Хомуты для вертикальных трубопроводов (подвески по ОСТ 34-10-736-93)
• Балки опорные (подвески по ОСТ 34-10-737-93)
• Лапы с накладками (подвески по ОСТ 34-10-738-93)
• Тяги резьбовые с муфтой (подвески по ОСТ 34-10-739-93)
• Блоки крепления подвески (подвески по ОСТ 34-10-740-93)
• Тяги с ушком (подвески по ОСТ 34-10-741-93)
• Тяги шарнирные (подвески по ОСТ 34-10-742-93)
• Блоки пружинные (подвески по ОСТ 34-10-743-93)
• Блоки пружинные сдвоенные (подвески по ОСТ 34-10-744-93)
• Блоки пружинные опорные (подвески по ОСТ 34-10-745-93)

Таким образом, серия ОСТов 34-10-615(745)-93 подразделяет опоры трубопровода на 2 основных типа: опоры трубопроводов и подвески трубопроводов, которые могут быть неподвижными, подвижными, скользящими, хомутовыми, подвесными и т.д. На рисунке, приведенном ниже, вы можете посмотреть как схематично выглядят опоры и подвески трубопроводов, изготовленных по данным ОСТам:

Опоры и подвески трубопроводов:

В зависимости от того, какой трубопровод должен быть проложен, а также в какой среде и местности он будет эксплуатироваться, выбирается тип опоры, которые представлены в серии вышеприведенных ОСТов. Опоры и подвески трубопровода, изготовленные по данной серии ОСТов условно можно разделить на следующие типы:

1) Опоры бескорпусные. Бескорпусные опоры могут быть подвижными и неподвижными. По своей сути бескорпусные опоры являются простыми хомутами, которые в зависимости от того должны ли быть они подвижными или нет – плотно притягиваются к трубе или неплотно. Подвижные бескорпусные опоры используются в тех областях, в которых имеет место смещение трубопровода, вследствии каких-либо температурных деформаций. Такие опоры могут перемещаться не препятствуя смещениям трубопровода.

2) Опоры корпусные. Корпусные опоры могут быть подвижными и неподвижными. Геометрия корпусных опор разнообразна, от простых «коробочек», до конструкций с радиусными вырезами на ребрах и приваренными к ним гнутыми подушками ложементами. Также корпусные опоры могут быть скользящими. Скользящие опоры —  это вид подвижных опор, которые могут перемещаться как вдоль собственной оси, так и поперек ее.

3) Опоры корпусные хомутовые. Корпусные хомутовые опоры также могут быть подвижными и неподвижными. Хомуты у корпусных хомутовых опор могут быть изготовлены из прутка или полосы (круглый хомут и плоский хомут). Хомутовые опоры с круглым хомутом используются исключительно в стальных трубопроводах, а  хомутовые опоры с плоским хомутом могут использоваться также в трубопроводах с различной изоляцией. Также хомуты могут быть усилены ребрами жесткости, такие хомутовые корпусные опоры называются опоры бугельные.

4) Опоры крутоизогнутых отводов. Опоры крутоизогнутых отводов могут быть подвижными и неподвижными. Данные опоры монтируются под отвод, который находится в изгибе трубопровода. Геометрия таких опор различается в зависимости от того, под какой вид отвода должна быть установлена опора, под крутоизогнутый отвод или под гнутый.

5) Опоры щитовые. Щитовые опоры используются в вертикальных трубопроводах. Данные опоры привариваются к трубе, опираясь при этом на плиты перекрытий.

6) Подвески трубопроводов. Подвески трубопроводов могут быть подвижными и неподвижными. Подвески могут привариваться к трубопроводу либо крепится к нему с помощью хомута (хомутовые подвески трубопровода). Данный вид опор может состоять из одной или двух тяг, которые держат трубопровод подвешенным к потолку или балке.

7) Пружинные блоки. Пружинные блоки — это вид подвесок трубопровода, в которых используется пружинный блок. Пружинные подвески трубопровода обеспечивают амортизацию нагрузок и деформаций трубопроводов и могут состоять из одинарного или сдвоенного блока.

Вышеперечисленные опоры и подвески трубопровода могут быть изготовлены из углеродистой и низколегированной стали. Диаметр трубопровода, к которому применимы опоры серии ОСТов 34-10-615(745)-93 варьируется от 25мм до 1620мм, давление не может превышать 10МПа, а транспортирующее вещество может быть температурой от -70°С до +450°С.

Вес и другие параметры опор и подвесок трубопровода данной серии ОСТов зависят от ее типа и исполнения. Ниже приведен пример условного обозначения опор и подвесок трубопровода серии ОСТов 34-10-615(745)-93:

Опора для трубопровода с Дн=108мм из углеродистой стали: Блок подвески с траверсой для подвески с нагрузкой 14,7кН (1500кгс/см2):

Если Вам требуются остальные характеристики опор и подвесок трубопровода, изготовленных по серии ОСТов 34-10-615(745)-93, то вы можете посмотреть их, скачав данные ОСТы с нашего сайта.

Пользуясь таблицами, в данных ОСТах вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих опор и подвесок трубопровода по серии ОСТов 34-10-615(745)-93.

Наша компания может поставлять опоры и подвески трубопровода по серии ОСТов 34-10-615(745)-93 из сталей таких марок, как сталь 20 и сталь 09г2с (опоры стальные, подвески стальные).

Если у вас остались вопросы, связанные с опорами и подвесками трубопровода серии ОСТов 34-10-615(745)-93, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343)361 2377

Виды и способы крепления трубопроводов

Суббота, 5 Сентябрь, 2015

Способы крепления труб

Типов соединения трубопроводов существует несколько. Так, есть способ, подразумевающий создание крепкой опорной точки, благодаря которой в месте крепления одна часть изделия фиксируется с другой, и не смещается в стороны. Такой вид соединения обычно применяется на участках изгибов и разветвлений, а также там, где планируется подключить какие-либо устройства. Наиболее простым примером подобной точки опоры является использование патрона или фланца. Другой способ крепления трубопровода предполагает посадку, оказывающую трение скольжения. Оно дает возможность объекту не отклоняться от своей оси, и одновременно с этим, позволяет изделию двигаться по ней.

За счет этого, к примеру, получается осуществить расширение и усадку. Примером такого соединительного элемента может служить свободная муфта. Нередко также при соединении труб используются специальные желобки. Разные виды и способы крепления трубопроводов требуют применения определенных вспомогательных изделий. Так, могут пригодиться не только скользящие и неподвижные опоры, но и соответствующие подвески и скобы, а также надежные кронштейны. Сантехнические типы крепления труб делятся на разъемные (фланцевые и муфтовые) и неразъемные. Выбор в пользу одного из них осуществляется в зависимости от материала трубы.

Типы опор, и использование дополнительных соединительных деталей

Чаще всего идут в ход такие типы опоры, которые не способны двигаться. Порою их применяют при подземной кладке трубопровода, а нередко они задействуются и в том случае, если трубы прокладываются над поверхностью земли. Благодаря крепким опорным точкам удается зафиксировать расположение подобных изделий, а также защитить их от деформации в том случае, если в них протекает горячая вода. При этом если трубы закладываются над землей, то для их гидроизоляции применяется оболочка из цинка, а если под землей — то из полиэтилена.

Когда трубопровод находится в грунте, может также задействоваться подвижная (скользящая) опора. Она имеет высокую устойчивость к нагрузкам, осуществляемым по вертикали. Для создания такого типа опор обычно используются самые лучшие и прочные металлы. Не только эти вспомогательные детали могут пригодиться для крепления трубопровода. Также в ход иногда идут подвески из соединенных друг с другом элементов. Они способствуют равномерному распределению нагрузки, защищают опоры от деформации. Одним из видов подобных подвесок являются пружинные блоки, которые могут быть как одинарными, так и двойными.

Что влияет на долговечность трубопровода?

В не зависимости от того, какие изделия для крепления труб будут применяться, они должны создаваться из качественных материалов и проходить тщательную обработку высокими температурами, хорошо отшлифовываться. А также им нужно иметь на своей поверхности защитное покрытие, которое убережет их от негативного внешнего воздействия и коррозии. От типа крепления трубопровода в немалой степени зависит частота колебаний системы. А это, в свою очередь, влияет на сохранность соединительных элементов и их возможность исправно выполнять свои функции.

Большое значение имеет и расположение трубопровода — предпочтительно, чтобы он находился в вертикальной, а не горизонтальной плоскости, ведь в таком случае его будет легче обслуживать, и он станет более защищенным от различных повреждений. Укладка трубопроводов бывает как открытой и закрытой, так и скрытой. Последний вариант предполагает монтаж подобных изделий в траншеях земли или каналах зданий. Сами же трубы могут быть изготовлены из различных материалов. Чаще всего их делают из стекла, пластмассы, металла. В последнем случае обычно применяется сталь либо чугун.

Для соединения звеньев трубы друг с другом многие компании сейчас нередко создают специальные раструбы, имеющие неподвижные кольца из резины. В том случае, если монтаж изделия осуществляется в холодную погоду, то в процессе работы нужно быть особенно аккуратными и применять хорошую смазку на основе силикона. Осуществляя крепление трубы при плюсовых температурах, в качестве смазки можно использовать жидкое мыло. Если уделять должное внимание всем этим нюансам, то удастся значительно продлить срок службы трубопровода.

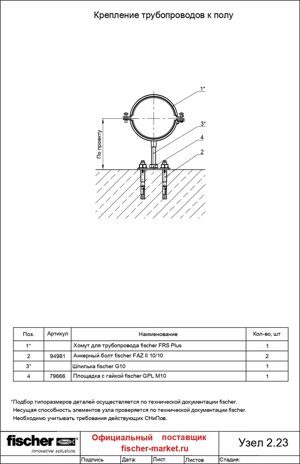

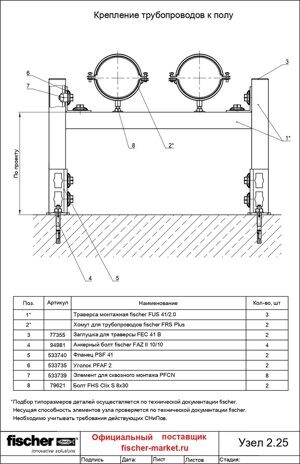

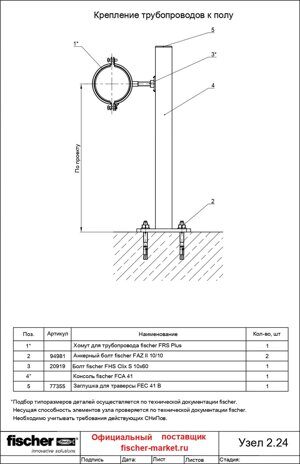

Узел 2.23 — 2.25 Монтаж трубопроводов к полу Монтаж трубопроводов Техническая информация

« Назад Трубопроводы можно устанавливать на пол помещения, используя для этого определенные технологией монтажных работ и комплекты деталей. Набор их составляющих зависит от: Диаметра труб, их длины, веса и количества прокладываемых веток. Наличия либо отсутствия изоляционного слоя на трубопроводах. Перекачиваемой среды (жидкость, газ) и ее физических характеристик (скорость движения, температура, давление, процентное содержания примесей, плотность). Условий внутри зданий, где смонтированы трубопроводные системы. При возможности трубопроводы монтируют на пол в технических и вспомогательных помещениях. Узлы крепления фиксируют при помощи анкерных болтов. Делается это непосредственно к основанию либо с использованием промежуточных конструктивных элементов – монтажных траверс и консолей. Для правильного выбора нужного варианта следует учитывать площадь поперечного сечения устанавливаемых труб, их число, требуемые зазоры между ними и запроектированное расстояние до пола. Эти способы установки трубопроводов позволяют правильно перераспределить усилие от массы трубы с перекачиваемым продуктом через хомуты и крепеж на пол. Узел 2.23 Крепление трубопроводов к полу Документация: Описание Трубопроводы устанавливают на пол по одному следующим образом. Пробуривают отверстия в полу для двух анкерных болтов, которыми фиксируют основание с прочно закрепленной гайкой. Затем готовят хомут для трубопровода, вкручивая в его втулку резьбовую шпильку. Второй конец детали фиксируют таким же образом в гайке основания. Длина шпильки точно определяет проектное расстояние от трубы до пола. Крепление надежное, ось трубы от одной точки до другой не изгибается. Поэтому стенки трубопровода не испытывают разрушительных напряжений, а процесс перекачки протекает без аварийных ситуаций. Таким методом прокладывают коммуникации систем отопления, холодного водоснабжения и канализации в подвалах многоквартирных домов и офисных центров, подачи/возврата фреона или охлаждающей жидкости – на пищевых производствах и складах низкотемпературного хранения. Комплектующие Произведены из оцинкованной стали, поэтому защищены от воздействия влажного воздуха с последующим возникновением очагов коррозии. Выдерживают длительную эксплуатацию в условиях повышенных нагрузок и вибрации. Хомут для трубопровода. Состоит из двух полухомутов, оклеенных изнутри виброизоляцией. Для ускоренного зажима трубы снабжен быстродействующим замком с двумя винтами. Возможен предварительный монтаж труб с последующей коррекцией их положения. Разжимной анкерный болт. Надежно фиксирует к полу площадку с гайкой. Шпилька резьбовая. Объединяет хомут и площадку с гайкой в единую конструкцию узла крепления. Площадка с гайкой. Это основание служит для установки трубопроводных систем. Представляет собой прочную стальную пластину со штампованными ребрами жесткости, парой отверстий для анкеров и жестко закрепленной гайкой. Узел 2.24 Крепление трубопроводов к полу Документация: Описание Для прочного крепления одной или нескольких труб к полу используют узел с вертикально расположенной консолью. Основание этой траверсы при помощи двух анкерных болтов притягивается к плоскости пола. К шине консоли через болт в специальном исполнении крепят хомут, внутрь которого устанавливают трубопровод. Высота болта (и оси трубы соответственно) относительно пола выбирается по проекту. Для защиты от накопления влаги и загрязнения торец шины закрывают заглушкой. В таком узле крепления трубопровод не подвержен изгибам. Поэтому стенки трубы останутся целыми, не нарушая процесс перекачки. Так проводят технологические трубопроводы на нефтехимических комплексах и металлургических цехах, коммуникации систем кондиционирования и вентиляции отелей, развлекательно-торговых центров. Комплектующие Материалом служит оцинкованная сталь, устойчивая к влаге и коррозионному разрушению. Способны долго сохранять работоспособность под воздействием загрязненного воздуха, агрессивных соединений, ударных и вибрационных напряжений. Хомут для трубы. Состоит из 2-х половин (со слоем виброизоляционного материала), быстрозажимного замка и пары винтов. Удобен для выполнения предварительной установки трубопровода и точной юстировки его положения. Анкерный болт. Фиксирует на полу опорную пластину консоли. Болт с шайбой и головкой Т-образной формы. Специально предназначен для монтажа трубного хомута к шине консоли. Его применение гарантирует надежность и прочность соединения. Консоль установочная, шина которой для обеспечения жесткости узла крепления выполнена С-образной в сечении. Для возможности поворота траверсы на небольшой угол и выбора высоты крепежные отверстия опорной пластины выполнены удлиненными. А для монтажа трубного хомута на шине есть ряд перфорированных пазов. Заглушка для траверсы. Сделана в виде декоративного колпачка. Основное назначение – скрыть острые кромки торца консоли, не давая пораниться о них при монтаже. Узел 2.25 Крепление трубопроводов к полу Документация: Описание Две и более линий трубопроводов можно крепить на полу с применением монтажных траверс, собранных в Н-образную конструкцию с помощью элементов для сквозного монтажа (4 ед.) и двух угольников. На горизонтальной консоли, высота которой относительно пола определена проектом, устанавливают хомуты для трубопроводов. Вертикально расположенные траверсы узла крепления опираются на пару фланцев (собраны также на элементах под сквозной монтаж), которые, в свою очередь, зафиксированы на поверхности пола анкерными болтами в количестве 4-х единиц. Верхние торцы траверс закрыты пластмассовыми заглушками, предотвращающими попадание пыли или воды. Такая конструктивная схема узла крепления является жесткой, наиболее устойчивой к воздействию вибрационных, изгибающих и других напряжений. Целостность труб и их герметичность гарантированы. Таким образом прокладывают магистральные трубопроводы отопления (подача и обратная линия), холодного водоснабжения, противопожарных систем в административных и жилых зданиях, на промышленных объектах. Комплектующие Изготавливаются из оцинкованной стали, стойкой к длительному действию влаги, вызывающей коррозию. Рассчитаны на длительную эксплуатацию под действием ударной нагрузки, а также в помещениях, насыщенных пылью или едкими веществами. Монтажная траверса. Предназначена для горизонтальной или вертикальной установки. За счет достаточной жесткости делает узлы крепления труб к полу более надежными. Трубопроводный хомут. Состоит из пары полухомутов, оклеенных изнутри виброизоляцией, замка и двух винтов. Наличие замка упрощает предварительный монтаж трубы с ее последующей коррекцией. Заглушка для траверсы. Этот колпачок выполняет две функции – закрывает торец шины с острыми краями, не допуская пореза о них, одновременно отсекая внутреннюю полость консоли, исключая скопления там загрязнений и воды. Болт разжимной анкерный. Прижимает к полу два фланца, несущие на себе все остальные элементы узла крепления. Фланец. Это опорный элемент для шины монтажной консоли. Необходим для соединения траверсы с основанием (полом) под прямым углом. Для точного выбора положения опоры отверстия под анкерные болты сделаны продолговатыми. Уголок монтажный. Создает точку опоры в месте стыковки горизонтальной консоли с двумя вертикальными. Отличается надежностью и долговечностью соединения. Элемент для сквозного монтажа. Служит для связи горизонтальной траверсы и вертикальных консолей уголками. Он состоит из болта с шестигранной головкой, слайд-гайки, дополненной полипропиленовой втулкой, и фигурной шайбы (4-е отгиба). Болт. У него головка Т-образной формы, профилированная шайба и шестигранная гайка. Крепится на горизонтальной траверсе для фиксации на ней хомутов с трубопроводами. Это соединение отличается прочностью и способно выдержать переменные нагрузки значительной величины.
