Диаметр водосточной трубы

Установка водосточной системы является важным этапом строительства. Её отсутствие обычно приводит к тому, что талые и дождевые воды разрушают фундамент.

Может быть, не очень быстро и не очень сильно, ведь может различаться объём осадков, материал фундамента, плотность и свойства грунта. Регулярные потоки воды в непосредственной близости к основанию дома всегда имеют негативное влияние.

Система для отвода воды от фундамента бывает внешней и внутренней. Среди строений небольшой этажности, в частном домостроении обычно используется внешний водосток.

Он удобен для всех домов со скатной крышей. Многоэтажные здания, как правило, имеют внутреннюю водосточную систему, которая располагается внутри строения, её практически не видно снаружи, но она требует сложного монтажа ещё на этапе строительства дома.

Работы по установке внешнего водостока гораздо проще, производятся на готовом здании, как по завершении строительства, так и через 10 лет после него. В данной статье рассматривается внешний водосток, подсчёты для подбора водосточных элементов.

Анализ зависимости объемастока от соотношения размеров желоба и диаметра водосточной трубы

Внешняя водосточная система состоит из специальных отливов-желобов, устанавливаемых вдоль ската крыши, и водосточных труб, по которым собранная отливами вода стекает в безопасное для стен и фундамента место.

В систему также входят водоприёмные воронки, различные колена, звенья для построения нужных изгибов, кронштейны и/или другие способы крепления.

Современные изделия учитывают любые потребности, позволяют легко и быстро собрать нужную конструкцию. Благодаря простоте монтажа, даже непрофессионалы могут выполнить все работы качественно.

Ассортимент элементов водосточной системы достаточно широк. Трубы могут быть круглыми или прямоугольными, различного цвета и диаметра. В качестве материала используется ПВХ, медь, алюминий (см.  Примененее алюминиевой трубы), оцинкованная сталь с полимерным покрытием, титан-цинковый сплав.

В зависимости от разновидности материала, изделия могут иметь разный вес и свойства. Очень важно правильно подобрать диаметр водосточной трубы.

Слишком узкая система водостока будет не справляться со своей функцией, слишком широкая – обойдётся дороже, потребует больше денежных средств и места.

В СССР на размеры водосточных труб были нормативы ГОСТ 7623-75 и ГОСТ 7623-84. В соответствии с ними, диаметр изделий составлял 100, 150 или 216 мм. Европейские трубы подчиняются нормам DIN EN, их размеры несколько отличаются от принятых в Советском Союзе.

Диаметр современных водосточных труб колеблется в диапазоне от 50 до 216 мм.

При подборе необходимого диаметра обычно ориентируются на площадь ската крыши, но это не единственный критерий, зависимость от одной этой величины даёт лишь приблизительный ответ.

Дополнительно нужно учитывать:
• объём осадков в данной местности;
• уклон ската крыши;
• количество подводимых к отливу труб и их расположение;
• индивидуальные неклассические особенности архитектуры.

По стандартным подсчётам, на каждые 50 кв. м площади ската берётся одна водосточная труба. Идеальное место её установки – угол здания.

Но архитектурные особенности здания могут потребовать и другого расположения. Одна труба принимает стоки с отлива длиной не более 10 м. На каждый 1 кв. м площади крыши должно приходиться 1,5 кв. мм сечения трубы.

Желоб водосточной системы обычно шире трубы. Высота его бортика должна быть не менее 12 см. Наиболее ходовые размеры желоба/трубы:
• 100/75 мм,
• 100/80 мм,
• 125/87 мм,
• 125/100 мм,
• 150/100 мм,
• 200/150 мм.
На практике для крыши площадью 40-50 кв. м подойдёт труба диаметром 60 мм. Для площади 60 кв. м берётся труба 70-80 мм и желоб 100-125 мм.

Для площади 80-100 кв. м берётся труба 100 мм и желоб 150 мм. Для площади 120 кв. м – две трубы по 80-87 мм. Для площади около 200 кв. м – трубы диаметром 200 мм. Это усреднённые размеры, индивидуальные особенности могут повлиять в большую или меньшую сторону.

Для начала расчётов обычно определяют длину и ширину ската. Путём перемножения этих величин находится площадь. Если у крыши два ската, их площади суммируются.

Четыре ската, различные архитектурные усложнения требуют дополнительных расчётов. В справочнике можно найти максимальное количество осадков для данной местности. Особое внимание следует уделить углу наклона крыши.

На более крутой скат будет падать немного меньше осадков по отношению к его площади, но вода будет стекать быстрее, потребуется более широкий и высокий желоб.

Для установки подвесного и настенного желобов требуется наклон кровельного ската более 15 градусов. Размеры желобов также имеют свои нормативы, определяющие их длину и ширину. Про диаметр уже было сказано выше, длина же обычно составляет от 2 до 4 м.

водостоки любого диаметра

Для расчёта количества водоприёмных воронок тоже используют площадь крыши. На каждые 0,75 кв. м требуется приблизительно одна воронка, которая будет обслуживать около 10 м желоба и одну водосточную трубу.

В случае появления препятствий для расширения водоотвода, например, каких-либо архитектурных элементов, дополнительно устанавливается компенсационная воронка.

Количество компенсационных воронок будет зависеть от количества преград на пути водосточной системы. Количество водосточных воронок обычно равно количеству водоотводов.

Размеры воронок подбираются в соответствии с размерами прочих элементов водосточной системы. Нижняя часть, как правило, соединяется с водосточной трубой и должна иметь точно такой же диаметр.

Верхняя крепится к желобу и подражает его размерам. Подобрать подходящую модель в магазине не составит большого труда.

Установка водосточной системы важна для сохранения целостности фундамента, устранения угрозы затопления подвала, появления грибка, плесени, уменьшения сырости на первом этаже.

От прочности фундамента напрямую зависит прочность дома, поэтому размытие фундамента ставит под угрозу весь дом. Любая жилая постройка должна быть оснащена водосточной системой.

Источник: http://o-trubah.com/

длина желоба, количество воронок на площадь кровли, сколько труб нужно для двухскатной крыши

Содержание:

Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Только правильно и грамотно сделанный расчет водосточной системы сможет стать залогом комфортного и длительного проживания в доме. Владение знаниями, касающимися расчетов комплектующих изделий для сборки водоотводящей конструкции, помогает оптимизировать затраты на ее создание.

Виды водосточных систем

Конструкции отвода воды от зданий в зависимости от величины уклона, параметров и типа крыши бывают:

• организованными;
• неорганизованными.

При проведении расчета элементов наружных водосточных систем придерживаются ряда правил:

• желоба допускается монтировать на крыше, у которой угол наклона скатов равен не меньше 15 градусов;
• уклон желоба в продольном направлении должен составлять не менее 2%;
• высота бортиков желобов не может быть меньше120 миллиметров;
• диаметр трубы определяют из расчета 1,5 см² сечения на 1 м²крыши;
• промежуток между трубами не может превышать 24 метра.

Вышеперечисленные правила действуют исключительно для водосточных систем, обустраиваемых на крышах зданий, расположенных в регионах, где вероятность того, что вода замерзнет, минимальна.

Вне зависимости от климатической зоны специалисты советуют организовывать внутренние водостоки, имеющие наружные системы отведения жидкости, которые состоят из таких элементов:

• стояки;
• воронки;
• отводные трубы;
• выпуск.

Систему водоотведения в зависимости от функционального назначения и конфигурации можно дополнять различными комплектующими изделиями.

Определение количества воронок

Назначение внутренних водоотводящих конструкций заключается в удалении воды с поверхности кровли при любой наружной температуре, вне зависимости от объема выпавших осадков. Далее жидкость нужно перенаправить в дождевую или коммунальную канализацию.

Рассчитывают количество водосточных воронок на площадь кровли так: на 0,75 м² нужно устанавливать 1 изделие. Для внутренних систем эти элементы размещают вдоль продольной оси крыши. И воронки, и стояки не монтируют в наружных стенах, поскольку в зимнее время они могут промерзнуть.

Определяя количество воронок, принимают во внимание ряд условий:

1. Когда для линейного расширения водосточного желоба длина которого не превышает 12 метров нет препятствий, монтируют 1 воронку;
2. При протяженности желоба от 12 метров и наличии препятствий, в конце уклона ставят компенсирующую воронку;
3. Если водосточный желоб проложен по периметру здания, производят совместный монтаж и компенсаторов, и воронок.

Рассчитывают воронки на основании паспортных данных относительно их размера, способа фиксации и пропускной способности. Нужно помнить, что количество этих элементов всегда соответствует числу труб в системе водоотведения.

Расчет труб, количества желобов и крепежей

Перед тем, как приступать к устройству наружной конструкции водоотведения, необходимо обследовать дом на наличие особенностей в его архитектуре. Нельзя, чтобы водосточная система водоотведения с кровли нарушала внешний облик дома. Если она не будет вписываться в фасад строения, ее лучше расположить с тыльной стороны. С этой целью задействуют специальные аксессуары, имеющиеся в продаже.

Начинать расчет системы водоотведения нужно с определения площади кровельной поверхности, с которой будут удаляться осадки. Для этого используют несложные геометрические формулы. Принято считать, что 100-миллиметровая водосточная труба способна справиться с отводом жидкости с площади крыши, равной до 220 м².

Величину сечения желобов определяют с учетом угла ската. Чем наклон круче, тем выше должен быть бортик у желоба. Это объясняется увеличением площади, с которой собираются осадки.

Чтобы определиться с количество желобов, нужно знать протяженность карниза и размеры комплектующих, реализуемых на рынке. Пластиковые изделия, как правило, продают протяженностью 3 или 4 метра, оцинкованные –2 метра. Например, длина карниза равна 14 метрам, тогда нужно приобрести 7 оцинкованных желобов или 3 пластиковых по 4 метра и 1 трехметровой длины. Соединительных муфт для стыковки берут меньше на одну, чем желобов.

Для определения числа крюков для крепления пользуются формулой:

N=(L – 0,3):(0,6 +1), при этом:

N – искомая величина;

L – протяженность карниза;

0,6 – рекомендуемый нормативами шаг в метрах.

Количество водосточных труб узнают с помощью формулы:

N труб = (0,2×Н карниза–Н изгиба+Lвставки): Lтрубы, где:

Н карниза – расстояние между ним и землей;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – протяженность трубы (как правило, 3 или 4 метра).

Чтобы закрепить каждый отрезок водосточных труб, используют минимум 2 хомута.

Учитываем длину и площадь кровли

При проведении расчетов внутреннего водостока, исходя из сечения трубы, к примеру, для водосточной системы двухскатной крыши, нужно знать максимальный объем жидкости, которая может стекать с поверхности кровли. Для этого измеряют площадь обоих скатов и умножают на максимальное возможное количество атмосферных осадков, характерное для данного региона.

Можно воспользоваться упрощенным расчетом, когда предполагается, что на 1 см² сечения труб приходится один «квадрат» кровли.

Своевременно выполненный грамотный расчет водосточной конструкции для крыши собственного домовладения позволяет владельцам сэкономить немалую сумму денег за счет оптимизации приобретения комплектующих и составных элементов.

Желоб водосточный пластиковый: размеры, правила монтажа

Пластики (пластмассы) – современные искусственные материалы широкого использования с отличными физическими и эксплуатационными характеристиками. Составной частью являются высокомолекулярные синтетические или природные соединения, в результате специфических химических превращений изменяющих свою молекулярную структуру. С технической точки зрения эти материалы необходимо называть полимерами. Пластики или пластмассы – бытовое обозначение, применяется для упрощения запоминания сложных химических соединений. Слово полимер состоит из двух частей греческого происхождения: поли – много и макрос – частица. Молекулярные цепи полимеров складываются из практически неограниченного количества молекул, соединенных в единое целое. Выбор конкретного материала для изготовления желобов зависит от его технических характеристик.

Желоб водосточный пластиковый

Содержание статьи

Виды полимеров

Все материалы делятся на три большие группы.

1. Термопласты. Межмолекулярные связи относительно слабые, при нагреве материал размягчается, при остывании затвердевает. Процесс может многократно повторяться. Именно из термопластов изготавливаются водосточные желоба.

   Термопласт

2. Реактопласты. После однократного формирования становятся стабильными, отвердение необратимое, при повторном нагревании структура не размягчается, а полностью разрушается. Отличают увеличенными показателями прочности, но не пластичны и во время резких ударов трескаются. Почти не горят.

   Реактопласты (термореактивные пластмассы)

3. Эластомеры. По параметрам физической прочности размещаются на последнем месте, характеризуются большой пластичностью. Могут сильно вытягиваться, после прекращения воздействия нагрузок возвращаются к первоначальным линейным размерам. Для изготовления желобов не используются.

   Эластомеры

Некоторые застройщики не до конца понимают, из каких именно термопластов могут изготавливаться водосточные желоба. Для внесения ясности следует кратко ознакомиться с видами полимеров этого типа (пластиков, пластмасс), применяющихся при производстве различных товаров.

Вид материала	Технические параметры и сферы использования
Полиэтилентерефталат	Сокращенная аббревиатура ПЭТ, полимер создан в Англии в 1911 году. В СССР из него изготавливали искусственную ткань лавсан, пленку для фотоаппаратов и т. д. С 1950 годов за рубежом из него начали выпускаться пластиковые бутылки. Для водосточных желобов не применяется.
Полиэтилен низкого и высокого давления	Сокращенная аббревиатура ПНД и ПВД. Довольно часто неопытные потребители называют желоба полиэтиленовыми, но это неправильно, эти материалы для изготовления водостоков не применяются. Первый полиэтилен получен в Германии в 1898 году, промышленное производство началось в Англии в 1939 году.
Полипропилен	Сокращенная аббревиатура ПП, создан в Италии в 1950 году. Очень прочный пластик, главный недостаток – крайне негативно реагирует на ультрафиолетовое излучение. Из него желоба не изготавливаются из-за высокой стоимости материала.
Полистирол	Сокращенная аббревиатура ПС, жесткий, но хрупкий пластик. По своим физическим и эксплуатационным параметрам не отвечает требованиям к сливным желобам.
Поливинилхлорид	Сокращенная аббревиатура ПВХ. В быту существует называние винил, именно этот материал чаще всего используется для производства строительных материалов, в том числе и пластиковых водосточных желобов.

В таблице есть характеристики лишь наиболее распространенных материалов, полный список полимеров намного шире. Но для обыкновенного потребителя достаточно знать свойства и назначение перечисленных в списке полимеров.

Цены на различные виды пластиковых водосточных желобов

Желоб водосточный пластиковый

Размеры и геометрия пластиковых желобов

Общепринятых стандартных размеров пластиковых желобов не существует, каждый производитель выпускает продукцию согласно лично разработанным техническим условиям.

Размер желоба пластикового (производитель — компания Технониколь)

Размеры элементов водосточной системы Döcke PREMIUM

Размеры элементов водосточной системы Döcke LUX

Во время расчетов линейных параметров желобов и их профиля конструкторы в обязательном порядке учитывают характеристики кровель. Крыши имеют более четкую классификацию, это определяет более-менее одинаковые размеры желобов всех производителей, отклонения в несколько сантиметров никакого влияния на эксплуатационные показатели не оказывают.

По виду профиля желоба бывают:

• полукруглыми. Их профиль – это часть окружности, ограниченной диаметром. Такая форма желобов считается универсальной и чаще всего используется. Геометрия элемента дает возможность добиваться максимального диаметра при минимальных потерях материалов, а это оказывает положительное влияние на формирование низкой цены. Диаметр полукруглых желобов 70–170 мм, площадь сечения 24,8–143 см2. Чаще всего стыки герметизируются резиновыми прокладками, соединение замковое. Это объясняется тем, что резиновая герметизация отлично работает на поверхностях правильной геометрической формы без острых углов;

  Желоб водосточный полукруглый

• сложными. Могут иметь вид усеченной трапеции, боковая сторона бывает ровной или выпуклой. Более сложные с технологической точки зрения элементы, стоят дороже полукруглых. Преимущество – могут пропускать увеличенный объем воды при одинаковой ширине. Недостатки – соединение желобов должно выполняться при помощи клея, только таким способом можно надежно герметизировать острые углы элементов.

  Желоб прямоугольный

Примерный расчет количества

Перед началом монтажных работ следует точно подсчитать необходимое количество желобов и доборных элементов к ним. На что нужно обращать внимание?

Общий метраж желобов

Все производители выпускают желоба фиксированной длины, в большинстве случаев этот параметр колеблется в пределах 1,5–3 м. Сложность определения метража желобов состоит в том, что они располагаются на большой высоте и с земли сделать замеры невозможно. Кроме того, неопытные застройщики иногда допускают досадные ошибки, как правило, элементов не хватает, приходится приостанавливать монтажные работы и отправляться магазин за недостающими элементами. Это оказывает негативное влияние на качество установки водосточной системы.

Кроме того, если между закупкой системы и началом монтажа прошло довольно много времени, то точно таких же водосточных систем в продаже может не оказаться. А это уже большие проблемы, решать их следует после консультаций с опытными строителями.

Как узнать точную длину желобов, проводя замеры только на земле?

Шаг 1. Замерьте периметр строения. Если есть план дома – отлично, данные есть на рабочих чертежа. Плана нет – рулеткой снимите длину всех фасадных стен дома. Сложные объекты могут иметь 6–8 внешних стен различной длины, каждый размер нужно проверять. Все длины следует записывать.

План дома с размерами

Шаг 2. Узнайте вынос кровли над фасадными стенами. Он может изменяться в больших пределах, все зависит от типа крыши и особенностей стропильной системы. Вынос кровли нужно обязательно учитывать во время подсчетов, он влияет на общую длину желобов. Дело в том, что они принимают воду со скатов и должны располагаться рядом с их кромками. К длине каждой стены следует прибавить величину свеса скатов. Далее необходимо суммировать новые значения, они и используются для определения метража желобов.

План дома с расчетом желобов

Шаг 3. Составьте перечень доборных элементов. К примеру, если длина стены больше длины желоба, то понадобятся специальные муфты соединения. Они имеют свои размеры и дают возможность немного экономить метраж желобов.

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них

Но профессионалы не советуют заниматься этим, запас всегда нужен, тем более во время монтажа водосточной системы. Даже теоретически невозможно с точностью до сантиметра подсчитать оптимальную длину желобов, лучше иметь запас на непредвиденные расходы и ошибки.

Заглушки, воронки и соединители на схеме

Одновременно с определением количества муфт соединения нужно узнать число кронштейнов, углов поворота, водосливных воронок и метизов для фиксации элементов.

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см от нее

Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика

Зная шаг крепления кронштейнов, можно составить схему их расположения

Практический совет. Оставшийся после монтажа кусок желоба можно использовать для отвода воды от нижнего колена трубы за пределы дома.

Во время расчетов принимаются во внимание еще два фактора – длина и площадь ската. От них зависит количество доборных элементов и размер желобов.

Определение площади крыши

Строительные нормы и правила рекомендуют следующие диаметры желобов в зависимости от площади кровли, с которой вода попадает в элемент.

Общая площадь кровли	Диаметр желоба
Мене 30 м2	Не менее 90 мм
От 30 м2 до 50 м2	От 90 мм до 120 мм
От 50 м2 до 125 м2	От 120 мм до 150 мм
Более 125 м2	Более 150 мм

Типоразмеры деталей водостока

Практический совет. Во время определения размеров кровли следует суммировать площадь всех скатов, с которых вода попадает в желоб, в том числе и со сливов в ендовах.

Если в вашем регионе часто случаются сильные ливни, много снега и наблюдается резкое его таяние, то диаметр желоба рекомендуется подбирать с увеличением размеров.

С количеством водоприемников немного сложнее. Почему? Производители водосливных систем рекомендуют делать уклон желоба в пределах одного сантиметра на погонный метр. Дело в том, что чем больше общий уклон – тем дальше проекция элементов удаляется от кромки ската. Если расстояние очень большое, то вода не попадает в желоб, а проливается мимо него. Как следствие – фасадные стены часто намокают, а повышенная влажность становится причиной появления плесени, преждевременной порчи отделки стен и т. д. В некоторых случаях могут разрушаться кладочные материалы, уменьшаться несущая способность фасадной стены – на ней появляются сквозные трещины. Это требует очень сложного и дорогостоящего ремонта.

Для недопущения негативных последствий сплошной желоб надо разрезать и устанавливать несколько водоприемников. Как правило, длина целого желоба не может превышать 10 м.

Схема установки водоприемной воронки с учетом карнизного свеса

Способы крепления

Выше в статье уже упоминалось, что существует два способа соединения желобов. Каждый из них применяется в индивидуальном порядке в зависимости от геометрии конструкции.

Крепление желоба на клей

Это более сложная технология, на ней следует остановиться подробно. Дело в том, что клей не позволяет выполнять разборку конструкции, допущенные ошибки исправить очень трудно. В связи с этим нужно очень внимательно относиться ко всем профессиональным советам и ответственно выполнять каждый этап монтажа.

Кровельный клей

Важно. Категорически запрещается применять клей для крепления муфт, они должны быть плавающими для компенсации температурных расширений пластикового желоба. В противном случае возможны деформации, что нарушит функциональность водосливной системы.

Общие советы для всех случаев крепления клеем

1. После нанесения клея и соединения элементов желоба их нельзя смещать или трогать. Если процесс затвердевания нарушить, то дальнейшее склеивание не обеспечит необходимую герметичность и прочность.
2. Поверхности должны быть чистыми, сухими и обязательно обезжиренными. Перед началом склеивания нужно проверить правильность положения желобов, они должны располагаться строго на одной линии. Категорически запрещается исправлять положение желобов за счет непредвиденных нагрузок на соединения.

   Клей наносят на чистую и сухую поверхность



   Склеенные элементы уже нельзя смещать относительно друг друга

3. Заглушки могут быть правыми и левыми, это надо иметь в виду во время приобретения элементов системы. Клей наносится по внутренней стороне заглушки непрерывной полоской, ширина примерно 5 мм. После нанесения клея элементы сразу соединяются и сильно прижимаются.
4. Если размеры деталей позволяют, то наносится несколько полосок клея. Надо выполнять лишь одно условие – последняя не может быть дальше одного сантиметра от края элемента.

   Пример соединения водосточных желобов с помощью клея

Важно. Безусловно соблюдайте правила техники безопасности, они указываются на упаковке клея. Есть составы, растворяющие пластики, они очень токсичны и могут стать причиной тяжелых отравлений организма.

Крепление желоба защелками с герметизацией резиновыми уплотнителями

Этот вариант проще, но имеет повышенные риски разгерметизации.

Крепление желоба защелками с герметизацией резиновыми уплотнителями

Что вызывает протечки?

1. Смещение уплотнителя во время фиксации желоба. Обращайте на это внимание, не допускайте его выпадения из специальной канавки.
2. Чрезмерные нагрузки на желоб из-за несоблюдения шага кронштейнов. Еще одна причина таких нагрузок – отсутствие эффективных снегозадержателей. Пластик прогибается, появляется щель между уплотнителем и муфтой или иным элементом водосливной системы.

Опытные кровельщики всегда пользуются силиконовым герметиком. Таким способом дополнительно гарантируется герметичность соединения и почти полностью исключается вероятность появления протечек.

Герметик для водосточной системы

Водосточную систему установить совсем не сложно. Достаточно подготовить небольшой набор инструментов, лестницу и внимательно изучить пошаговую инструкцию, которую можно найти в статье по ссылке. Элементы водосточных систем монтируют в определенном порядке и с обязательным соблюдением расстояний между элементами, уклоном желобов. Важно соблюдать все тонкости и правила при сборке системы, чтобы она исправно функционировала долгое время.

Выводы

Многих застройщиков интересует вопрос периодического ухода за желобами. Можно встретить рекомендации периодически очищать внутренние поверхности от грязи щеткой, проверять плотность соединений и т. д.

1. Водосточные системы даже одноэтажного дома расположены на высоте не менее четырех метров. Их очистка связана с большими трудностями, тем более что использовать обыкновенную приставную лестницу нельзя – она может упираться о край желоба и повреждать его целостность. Нужно иметь специальные приспособления.

   Очистка водостоков



   Специальная щетка с телескопической ручкой для очистки желобов

2. Для проверки прочности соединения есть только один способ – прилагать к желобу физические усилия. Это наносит большой вред водосточной системе – герметичные места расшатываются, нормальные стыки после такого воздействия могут начать течь. Не стоит терять время на проверки и своим руками портить систему. Если появится протечка, то ее намного проще заделать.

   В течение года несколько раз визуально проверяйте водосток на предмет протечек

3. Чтобы ежегодно не очищать внутренние поверхности щетками, установите сетку. Сетки продаются в комплекте с водосливными системами.

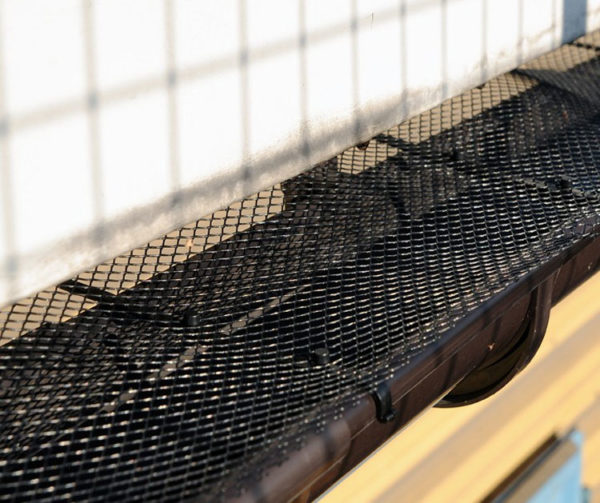

   Сетка для защиты желоба от листьев

Если в точности соблюдать все перечисленные рекомендации, то пластиковые водосточные желоба будут исправно служить многие десятилетия.

Цены на различные виды очистителей для желобов

Очиститель для желобов

Видео – Монтаж пластиковых желобов

Из чего изготавливается водосточная труба и как правильно установить

Содержание статьи

На каждом частном или многоквартирном доме, как и любом другом здании, можно видеть трубы, которые крепятся сверху по всему периметру и спускаются вниз. Это водосток.

Водосток

В некоторых строениях он построен так, что его не видно – его закладывают во внутреннюю полость. В первом случае водостоки называют внешними, а во втором — внутренними. Те элементы, которые расположены сверху, предназначенные для сбора воды, называют желобами, а вот элемент, который спускается к самому низу – водосточная труба. Это далеко не все элементы водостока. Но обо все подробнее.

Вернуться к содержанию ↑

Состав водостока

Сразу нужно отметить, что водостоки могут быть изготовлены как из металлических труб, так и пластиковых, например, канализационных.

В обоих случаях конструкция самой системы будет выглядеть идентично. Это значит, что и состав таких систем будет одинаков. Итак, водосточная система на канализационных или стальных изделиях может включать в свой состав следующие элементы:

• Заглушки для желобов;
• Желоба;
• Углы желоба наружные;
• Ограничитель перелива желоба;
• Внутренний угол желоба;
• Соединитель для желоба;
• Держатели желобов;
• Выпускная воронка;
• Колено;
• Труба соединительная;
• Водосточная труба;
• Держатель;
• Тройник;
• Воронки.

На изображении представлены все эти элементы:

Состав водостока

Конечно, в самом простом варианте многих элементов может просто не быть. Например, на рисунке, изображено колено, а точнее их несколько. Колено нужно для отвода стока в сторону. Поэтому если его делать прямым, то колено нужно всего одно, которое будет крепиться в самом верху.

Так или иначе, но вот без сливной трубы водосток организовать просто не получится. Так как она служит для отвода влаги от здания.

Такие материалы имеют довольно широкую классификацию по размерам, по материалу изготовления, по форме и так далее.

Вернуться к содержанию ↑

Классификация

Водосточная труба может быть классифицирована по следующим признакам:

• По материалу изготовления;
• По размеру;
• По форме сечения.

Есть и ряд других признаков, но это основные.

Итак, по первому признаку можно выделить такие элементы, как пластиковые и металлические. Металлические делятся на стальные оцинкованные, стальные с полимерным покрытием и медные с цинково титановым покрытием. Если рассматривать более подробно, то можно выделить следующие разновидности:

• На основе оцинкованной стали;
• На основе оцинкованной стали с полимерным покрытием (с одной стороны) толщиной от 25 до 50 микрометров;
• На основе оцинкованной стали с полимерным покрытием (с двух сторон) толщиной от 100 до 200 микрометров;
• Медные или титаноцинковые.

По своей форме сечения разделяют на круглые и прямоугольные. Существуют и изделия специальной формы.

Водосточная труба из различного материала

Что касается размеров, то тут нужно рассматривать стальные или медные материалы отдельно от пластиковых изделий.

Вернуться к содержанию ↑

Размеры изделий из металлов

Сегодня разные производители выпускают большое множество изделий с разными размерами. Конечно, на каждый отдельный элемент имеется свой гост, но на рынке существуют материалы не только отечественного производителя, но и зарубежного. В общем случае, самые распространенные размеры следующие: 10 см, 12 см, 12,5 см, 14 см, 15 см, 18 см, 20 см.

Надо сказать и то, что все металлические элементы с полимерным покрытием или без него могут быть изготовлены под заказ, то есть по собственным размерам.

Вернуться к содержанию ↑

Размеры пластиковых изделий

Диаметр водосточной трубы, полипропиленовой, может быть следующим:

Труба канализационная, полипропилена серого цвета	32 на 150	Изделия с толщиной стенок в 1,8 мм
	32 х 250
	32 х 500
	32 х 1000
	32 х 1500
	32 х 2000
	50 х 150
	50 х 250
	50 х 315
	50 х 500
	50 х 750
	50 х 1000
	50 х 2000
	110 х 150	Изделия с толщиной стенок в 2,7 мм
	110 х 250
	110 х 500
	110 х 750
	110 х 1000
	110 х 1500
	110 х 2000

Как видно, диаметры водосточных элементов разные, как и длина.

Нужно отметить, что использование канализационных материалов разрешено внутри помещений. Но существует и второй тип таких изделий, который имеют рыжий окрас и называются наружным. Трубы водосточные наружные имеют диаметры 110 и 160 мм.

Понятно, что все остальные элементы, например, колено, выбираются по размерам исходя из размера изделия.

Вернуться к содержанию ↑

Что лучше: пластик или металл

При устройстве водостока первым встает вопрос выбора материала. Пластиковая труба легкая и дешевая, металлическая прочная, но дорогая.

У каждого материал есть свои недостатки и свои преимущества. Начнем с полипропиленовых канализационных серых материалов:

• Трубы для внутренних водостоков, выполненные из полипропилена, очень легкие, но и довольно прочные;
• Большой срок эксплуатации даже в тяжелых условиях;
• При правильном монтаже система герметичная и полностью безопасная для окружающей среды;
• Хорошая звукоизоляция;
• Не деформируются при незначительных воздействиях;
• Внутренняя поверхность гладкая, что снижает сопротивление потоку воды.

Нужно сказать и то, что пластиковая водосточная система довольно легко монтируется. Кроме того, в дальнейшем она не нуждается практически ни в каком уходе, только элементарная очистка желобов.

Водосток из пластика

Монтаж облегчается не только малым весом самого изделия, но и тем, что пластиковая вещь гораздо легче режется, чем, например, чугунная.

Положительными качествами изделия из металлов можно назвать следующие:

• Стойкость к выгоранию, высокая степень коррозийной устойчивости при условии, что полимерный слой не поврежден на этапе монтажа;
• Прочность, способность выдерживать даже значительные нагрузки и механические воздействия;
• Не подвержены отрицательному влиянию агрессивных сред;
• Большой диапазон рабочих температур, от -40 до 120 градусов выше ноля;
• Возможность специально деформировать элементы на свое усмотрение;
• Очень малый показатель линейного расширения.

Конечно, можно выделить и другие достоинства, например, богатый цветовой окрас.

Вернуться к содержанию ↑

Вывод

Из всего вышесказанного можно сделать вывод, что подобные изделия выпускаются в огромном разнообразии, поэтому всегда есть возможность подобрать именно тот товар, который подходит для каждых конкретных условий. И речь идет не только о размерах или даже форме, но и материале изготовления, цветовой окраске и других характеристиках.

Водосточная труба из металла

В вопросе выбора ориентироваться нужно на многие критерии. Например, чтобы выбрать размеры и всего водостока, и отдельных его элементов необходимо произвести некоторые расчеты. При этом узнать требуется не только необходимое количество материала, но и его размеры, что находится в прямой зависимости от объема вода. В свою очередь, этот показатель зависит от общей площади крыши и от среднего ежегодного количества выпадаемых осадков.

Кроме всего прочего есть и еще один немало важный фактор, который играет, пожалуй, самую важную роль в вопросе выбора материала, из которого изготовлены водостоки. Речь идет об экстерьере самого здания. Поскольку система водостока является неотъемлемой частью крыши, то оптимальным вариантом будет сделать и кровлю, и водосток в одном стиле.

Например, под металлочерепицу лучше всего подойдет водосток из оцинкованной стали, выкрашенной в цвет самой черепицы. Под кровлю из меди, естественно, оптимальным будет монтаж стока из медных элементов. Для гибкой же черепицы и шифера лучше всего выбрать пластиковые элементы.

Вернуться к содержанию ↑

Монтаж водосточной системы

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:
