Датчик движения, как его настроить

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Монтируя систему освещения в подъезде, хорошо бы сделать ее максимально экономичной и автоматизированной, чтобы свет включался лишь тогда, когда это действительно необходимо, а не горел бы круглыми сутками, как это было принято в девяностые — до того момента, пока лампочку не выкрутят или не разобьют.

На самом деле подобная система может быть полезной не только для подъездов, но и для различных подсобных помещений, стоянок, коридоров и т. д. Здесь как нельзя кстати подходят инфракрасные датчики движения, умеющие реагировать на движущиеся в зоне их действия объекты. Первостепенная задача состоит в том, чтобы правильно установить и настроить такой датчик, об этом и пойдет речь далее.

Современные модели инфракрасных датчиков движения допускают настройку трех параметров: порог освещенности, обозначающий наступление темноты, когда датчик движения начинает работать — «LUX» (или «DAY LIGHT»), чувствительность датчика в рабочем режиме — «SENS» (или «METER»), и время «TIME» (или «Min/Sec») на которое будет включаться свет при обнаружении в рабочей зоне датчика движущегося объекта (если темнота в соответствии с настройкой параметра «LUX» уже наступила).

Главная загвоздка обычно заключается в том, чтобы настроить датчик на срабатывание именно на людей, а не на кошку или голубя. Для этого и нужен регулятор чувствительности «SENS».

Правильно установив, подключив и настроив подобный датчик, вы получите существенную экономию электроэнергии расходуемой на освещение. Однако еще при покупке датчика важно обратить внимание на то, чтобы датчик имел все три параметра для регулировки, поскольку в продаже встречаются и такие датчики, у которых доступна регулировка всего двух параметров, когда отсутствует возможность настройки освещенности либо чувствительности.

Главное, что делается в первую очередь, — настраивается зона обнаружения детектора при его монтаже. Обычно детектор имеет шарнирное крепление, позволяющее повернуть датчик таким образом, чтобы его инфракрасные лучи покрывали всю зону необходимую для мониторинга.

Здесь важно правильно подобрать высоту установки датчика, чтобы не было неадекватно больших слепых зон там, где их быть не должно. В любом случае, при тестировании во время настройки совсем несложно добиться нужного положения датчика и правильного угла его охвата.

Чувствительность обнаружения «SENS»

Когда зона действия датчика определена, когда датчик закреплен на нужной высоте и под правильным углом, а до настройки освещенности еще не дошли, настраивают его чувствительность.

Это делается посредством вращения рукой, отверткой (или чем-нибудь подходящим) регулятора «SENS». Вокруг регулятора нанесен рисунок, показывающий куда его нужно вращать чтобы усилить или ослабить чувствительность. Желательно начать настройку с максимальной чувствительности, постепенно уменьшая ее.

Порог освещенности регулятором «LUX» сначала также выставляется на максимум. При максимальной чувствительности («SENS») датчик легко обнаружит кошку, так что на максимуме чувствительность датчика оставлять нецелесообразно. Постепенно уменьшая чувствительность проверьте как будет реагировать датчик, и таким образом добейтесь оптимального его состояния.

Порог рабочей освещенности «LUX»

Регулятор «LUX» необходим для настройки световой чувствительности датчика, чтобы он включался лишь с реальным наступлением темноты, а в светлое время суток не реагировал бы ни на какое движение в его рабочей зоне. Поэтому данную настройку целесообразно произвести именно тогда, когда освещенность на подконтрольной датчику территории уменьшилась до того состояния, которое можно назвать началом наступления темноты (сумерек).

Рабочий период «TIME»

Наконец, регулятор «TIME». Он нужен для настройки времени, на которое датчик включится в момент обнаружения соответствующего объекта в его рабочей зоне. Обычно диапазон регулировки допускает выбор интервала от 5 секунд до 30 минут, в зависимости от конкретной модели датчика. Изначально выставляют минимально возможное время, просто чтобы проверить параметры чувствительности датчика, произвести его первоначальную настройку и тестирование.

Ранее ЭлектроВести писали, что австрийская ÖBB оборудовала 5000 вагонов приборами отслеживания местоположения и грузов.

По материалам: electrik.info.

Выключатель с датчиком движения, схемы

Советуем прочитать статью о том, как выбрать датчик движения

Перед покупкой выключателя с датчиком движения нужно обратить внимание на показатели:

  • Мощность. Характеристика указывает, на сколько ватт освещения «потянет» выключатель.
  • Покрытие датчика движения. Отображается в градусах и метрах. Показывает, как далеко и широко датчик будет регистрировать движение.
  • Наличие фотореле. Без него выключатель будет включать освещение и днём, и ночью.
  • Наличие таймера. По умолчанию есть во всех приборах этого типа. Однако не всегда имеется регулировка отсрочки.
  • Фиксированное включение и выключение. Некоторые выключатели могут работать как самостоятельно, так и с участием пользователя, когда это необходимо.
  • Дизайн и компоновка подбираются по вкусу.

Где выгодно использовать выключатели с датчиком движения?

Несмотря на описанные выше преимущества, применять повсюду такие выключатели не имеет смысла — если не двигаться, свет погаснет. По этой причине их неудобно использовать в гостиной, на кухне, в кабинете, детской, санузле, ванной.

Где же применять выключатели с датчиком движения, если только что мы вычеркнули все основные комнаты жилого дома или квартиры? А выгодны они в следующих местах:

  • прихожая;
  • подвал;
  • балкон;
  • кладовка;
  • гардеробная;
  • лестничная площадка;
  • крыльцо частного дома;
  • двор;
  • гараж;
  • подъезд.

То есть там, где люди появляются периодически и надолго не задерживаются.

Более того, грамотно совмещая датчик движения с классическим клавишным выключателем, в список можно добавить и вычеркнутые ранее помещения. Рассмотрим, как это реализовать.

Принцип работы

Перед установкой, настройкой и эксплуатацией выключателя с датчиком движения важно понять в общих чертах, как он работает.

Основной элемент выключателей этого класса — датчик движения. Он реагирует на тепловое пятно, которое перемещается в зоне действия прибора. Это может быть идущий человек, пробегающая кошка, собака и т. п. То есть любой объект, который по своей природе теплее, чем окружающая среда.

Уловив движение, датчик передаёт соответствующий сигнал на управляющую электронику. Та, в свою очередь, формирует и передаёт команду на реле, которое замыкает цепь. Свет включается. Далее запускается таймер. Когда движение прекращается на определённое время, электроника посредством реле размыкает цепь. Свет выключается.

Кроме датчика движения и таймера, выключатели оснащаются встроенным фотореле. Это прибор, который корректирует срабатывание в зависимости от освещенности в зоне действия. То есть, если в помещении или на территории светло, выключатель игнорирует движение и не включает освещение, в котором нет необходимости.

Все три компонента — датчик движения, фотореле и таймер — обычно имеют возможность настройки. Для первого можно установить чувствительность, чтобы он не реагировал на мелкие движущиеся объекты. Настройка фотореле позволяет установить уровень освещённости, при котором свет будет включаться. Регулировка таймера даёт возможность задать отсрочку по времени, по которой реле будет размыкать цепь.

Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации и т.д.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т. п.

Типы датчиков движения

По месту расположения:

  • Периметрические, используются на улице.
  • Периферийные.
  • Внутренние.
По принципу действия:
  • Ультразвуковые – реакция на волны звука повышенной частоты.
  • Микроволновые – реагируют на радиоволны высокой частоты.
  • Инфракрасные – используют излучение теплоты.
  • Активные – оснащены приемником и передатчиком.
  • Пассивные – без передатчика.
По виду срабатывания:
  • Тепловые – срабатывают при изменении температуры.
  • Звуковые – действуют на колебания воздуха.
  • Колебательные – срабатывают на действие магнитного поля.
По конструкции:
  • 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
  • 2-позиционные – приемник и передатчик в разных корпусах.
  • Многопозиционные – оснащены несколькими блоками.
По типу монтажа:
  • Многофункциональные.
  • Комнатные.
  • Наружные.
  • Накладные (настенные).
  • Потолочные (для подвесного потолка).
  • Врезные (для офисов).
Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым.  Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере
Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:
  • Датчик движения.
  • Электрическая вилка.
  • Отвертка индикаторная для поиска фазы.
  • Электрический патрон.
  • Лампочка.
  • Винтовой зажим.
  • Провод.
  • Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

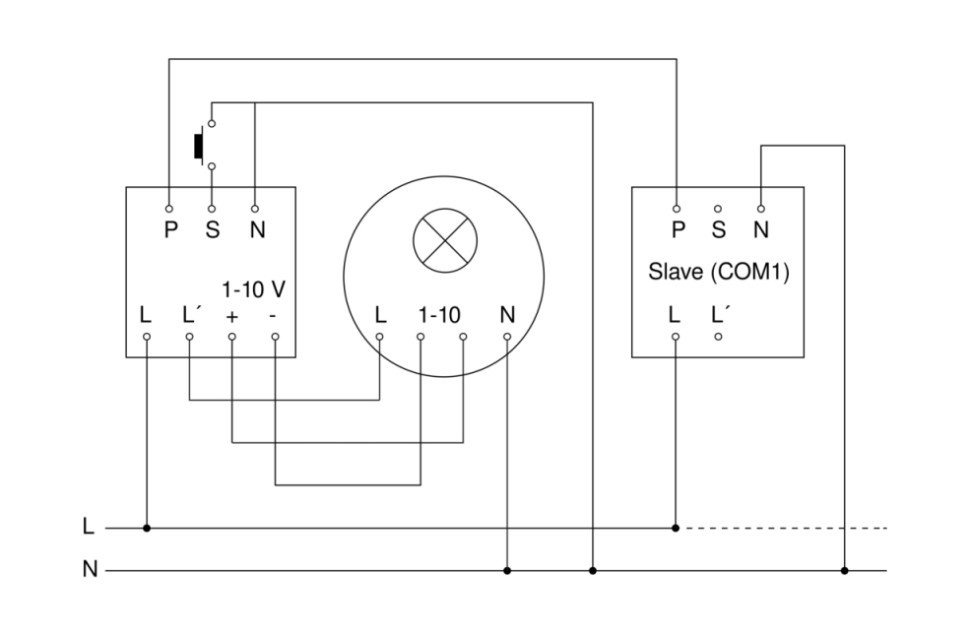

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:
  • После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
  • В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
  • Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
  • Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
  • Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы —  разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:
  • Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
  • Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
  • В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
  • По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
  • На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

  • Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

Похожие темы:

Датчики движения уличные для включения света

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Несколько слов об инфракрасных датчиках движения

В настоящее время наибольшую актуальность приобрёл вопрос максимальной экономии любых энергоресурсов. Постоянный рост цен на электроэнергию вынуждает применять как можно больше устройств, принцип действия которых основан на использовании технологий энергосбережения. Потребление электрической энергии можно заметно сократить повседневно используя, в быту и на работе, инфракрасные датчики движения.

На основе датчиков движения изготавливаются устройства, которые при появлении человека или автомобиля в определённом секторе пространства, замыкают силовую цепь и происходит включение освещения, кондиционирования или вентиляции. Таким образом, все электрические приборы начинают работать только тогда, когда это необходимо и не происходит ненужного расхода электроэнергии. В зависимости от сложившейся необходимости инфракрасные датчики движения можно применять и в условиях помещений, и на открытых пространствах.

Принцип, по которому работает датчик движения удивительно прост и основывается на постоянном контроле за любым изменением инфракрасного излучения в контролируемом секторе пространства. Любое увеличение температуры в секторе контроля на 5 градусов, а это происходит при вхождении в него человека, способно изменить его общую картину инфракрасного поля. Если такое произошло, то при помощи линзы происходит подача сигнала на фотоэлемент, приводящий в действие устройство, которое и замкнёт электрическую цепь.

Если инфракрасные датчики движения расположить в контролируемом пространстве в шахматном порядке, то малейшее перемещение человека в нём приведёт к срабатыванию устройства и произойдет включение освещения, вентиляции или всего одновременно. Период срабатывания датчиков можно отрегулировать под конкретную ситуацию.

Перед тем, как приобрести инфракрасный датчик движения, необходимо как можно более точно определиться с некоторыми требованиями.

Во-первых, нужно точно знать где будет использоваться датчик движения. Это может быть помещение, открытое пространство с навесом или без него. Во всех этих случаях устройство будет иметь различную степень защиты от пыли и атмосферных осадков, а также разный способ крепления.

Во-вторых, необходимо точно знать суммарную мощность устройств, которые предполагается коммутировать. Ведь от датчика движения может включаться и одна энергосберегающая лампа, и система освещения огромного пространства, совместно с его вентилированием. Поэтому датчики, которые можно увидеть в продаже изготовлены, в зависимости от их модели, для работы в системах коммутации с суммарной мощностью потребления от 200 Вт до нескольких десятков кВт. Разные модели датчиков будут иметь совершенно разные размеры и способы их монтажа.

Приобретая инфракрасный датчик движения следует помнить, что у него имеется возможность настроить время его срабатывания на включение и на выключение. Эта функция очень актуальна для очень больших помещений и длинных коридоров. В таких случаях время срабатывания датчика настраивается таким образом, чтобы человек успел дойти от сектора срабатывания одного устройства до другого.

Перед тем как приобрести инфракрасный датчик движения необходимо хорошо изучить конфигурацию сектора его срабатывания. Здесь следует учесть, что любой предмет или конструкция, например, карниз, бра или подвесной светильник, находящиеся в границах сектора срабатывания датчика движения, способны значительно уменьшить радиус его действия.

Необходимо знать, что современные инфракрасные датчики движения имеют угол обзора 180 и 360 градусов, в зависимости от модели. Монтаж датчиков имеющих угол обзора в 180 градусов обычно устанавливаются на стены и следят за входом в помещение, а датчики с углом обзора в 360 градусов крепятся к потолку и реагируют на присутствие людей в помещении.

Таким образом, имея представление об инфракрасном датчике движения и особенностях его тех или иных моделей, можно с его помощью создать систему автоматического включения и выключения электроприборов, которая поможет сократить ненужные расходы на электроэнергию.

Детекторная продукция — детекторы или датчики движения

Все больше в лексикон россиян входит понятие «умный» дом. На основе самых современных инженерных систем и их интеграции создается такое технологическое пространство в доме (квартире, офисе и пр.), которое обеспечивает автоматическое функционирование контроля доступа, освещения, наблюдения, сигнализации и диспетчерского управления.

Одним из важнейших элементов создания подобной системы является детекторная продукция — детектор движения, где обнаружение объектов происходит за счет высокоточного приема инфракрасного излучения от объекта, движущегося со скоростью 0,6 – 1,5 м/с.

Важно отметить, что предлагаемые устройства изготовлены на основе новейшей SMD – технологии, которую сегодня специалисты ласково называют «SMT-Art» («искусство технологии сборки»). Это – высокоточный автоматизированный монтаж деталей с 5 – кратной проверкой качества изделий еще в ходе производства. Данная технология увеличивается производительность труда и значительно снижает затратный механизм. Последнее обстоятельство прямым образом отражается на формировании цены, делая ее вполне доступной покупателю. Помимо этого, доступность указанной

детекторной продукции для российского потребителя определяется тем, что заданные требования к изделиям соответствуют отечественным климатическим и техническим условиям эксплуатации:

температурный режим – от -20°С до +40°С;

относительная влажность воздуха —

Вся продукция является энергосберегающей.

Потребляемая мощность: 0,1 Вт – в ждущем режиме; 0,45 Вт – в рабочем режиме.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Инструкция к инфракрасному датчику движений ДД-024

Эти датчики движения применяются для экономии электроэнергии на освещение. Их основная задача – автоматическое включение или отключение электроприборов в определённый период времени, при изменении уровня освещённости либо при движении в поле действия прибора. Коммутация датчика осуществляется за счёт встроенного электромеханического реле.

Внешний вид ДД024

Датчик движения ДД 024 применяют для управления освещением жилых, офисных или складских помещений. Использование этих приборов позволит снизить нагрузку на энергосистему здания, уменьшить расход электроэнергии и повысить ресурс работы осветительных ламп.

Устройство и принцип работы ДД 024

Основным элементом прибора является собственно сам инфракрасный датчик движения, работающий под управлением контроллера, который принимает и анализирует информацию о движении и уровне освещённости и выдаёт команду на размыкание контактов в электромеханическое реле.

Принцип работы этого устройства основывается на чувствительности датчика. В момент появления в зоне действия ИК-поля прибора движущегося объекта на микрочип поступает информация об этом, контроллер анализирует информацию об уровне освещения. После этого он выдаёт команду о размыкании контактов и включении подключённых источников света, это в том случае, если уровень освещения ниже заданного параметра, или остаётся в режиме ожидания, если освещение соответствует запрограммированным параметрам.

Это необходимо для того, чтобы автоматика не срабатывала в светлое время суток. Достаточно удобная функция прибора.

Эксплуатационные и технические параметры ДД 024

Для подключения и эксплуатации датчиков движения требуется знание большого количества технических параметров устройства. Тем не менее, основными характеристиками датчика движения, которые используются для подключения, являются:

  • параметры электросети, для ДД024 это 220В, с частотой в 50Гц;
  • таймер задержки, для ДД024 этот параметр регулируемый, от 10 до 720 секунд, фактически это время работы источника света после прекращения движения в чувствительной зоне прибора;
  • светочувствительность – регулируемый параметр, показывает уровень освещённости, при котором срабатывает устройство, для модели 024 это диапазон – от 5 до 1000 Люкс;
  • зона действия ИК-поля – в радиусе 6-ти метров;
  • скорость срабатывания – 0,5-1,5 м/сек. , этот параметр отвечает за скорость движения объекта в зоне действия прибора;
  • коммутируемый ток – 1100Вт;
  • угол обзора, вертикального – 120° (180° – у модели ДД 024В), горизонтального – 360°.

Стоит отметить, что выходная мощность для ламп накаливания и для энергосберегающих будет различна. В первом случае она будет равна 1100Вт, в то время как для сберегающих – всего 600Вт.

Внешне прибор представляет собой диск из поликарбоната светлого цвета с полупрозрачным куполом в обрешётке по центру. Диаметр диска – 118 мм, высота основания – 60 мм. Крепёж производится к потолку обычными саморезами.

Важно! Датчик движения инфракрасный ДД 024 является устройством потолочного крепления, при его монтаже не нужно забывать, что ИК-полю могут мешать различные предметы, в зоне действия создающие тень. Учитывайте это при монтаже.

Монтаж ДД 024

Установка и подключение датчиков требует понимания принципа их работы и знания основ электротехники, в остальном сам процесс установки и подключения не представляет особой сложности. Тем не менее, ввиду их расположения и особенностей устройства, стоит озаботиться вызовом квалифицированного электрика, ранее работавшего с такими системами автоматизации. Установка производится на высоту 2-4 метра от пола, на потолок помещения. Место выбирается так, чтобы в зоне работы устройства не было перемещающихся или движущихся деталей или предметов, создающих тень.

Датчик нельзя устанавливать, если в рабочую зону попадают:

  • вентиляторы различного типа или противовесы, любые постоянно движущиеся предметы и детали машин и механизмов;
  • кондиционеры и обогреватели, вызывающие колебания температуры;
  • растения и свободно висящие провода;
  • устройства, создающие электромагнитное поле.

Монтаж датчика максимально облегчён. Для этого достаточно снять защитную верхнюю крышку прибора, провернув её по часовой стрелке. После чего размечаем на потолке отверстия под крепёж, используя корпус как шаблон. После проделывания отверстий и забивания дюбелей датчик фиксируется на потолке. После чего он подключается к электросети здания.

Вид ДД024 без защитной крышки

Важно! Подключение прибора производится в строгом соответствии с требованиями ПУЭ. Обязательно подключение через автомат или предохранитель!

Схема подключения ДД 024

Провода питания от источника питания подключаются к клеммам, расположенным в корпусе прибора. Сечение медного провода – не более 1,5 кв. мм. Существует несколько вариантов подключения этого устройства, основные из них указаны в инструкции изделия. Как и в других электроприборах, обозначения на схеме стандартны:

  • L – активная фаза;
  • N – ноль;
  • А – выходная фаза со светильника.

Для того чтобы свет не зависел от уровня освещённости, в систему можно включить переключатель. В этом случае автоматика дублируется ручным управлением.

Иногда встречается ситуация, когда нагрузка превышает максимально возможные для прибора показатели, но в то же время альтернативы устройству нет, в этом случае можно включить в сеть контактор на 220В, либо, как вариант, можно использовать два или более прибора на этом участке электросети.

Нижняя часть устройства: видны выходы проводов, стандартная схема подключения и выемка для вывода проводки в корпусе

Важно! При подключении нужно соблюдать правила цветовой маркировки проводов.

Настройка датчика движения

Далее необходимо откалибровать датчик. Для этого под защитной крышкой расположены три регулировочных винта:

  • «LUX» – уровень освещенности;
  • «TIME» – период времени;
  • «SENS» – чувствительность ИК-поля.

Установка регуляторов производится вручную с помощью поворота настроечных винтов в ту или иную сторону, о порядке и правилах настройки более подробно расскажет инструкция изделия.

Калибровка производится в следующем порядке:

  1. «LUX» выставляется в крайнее правое положение, это максимально возможное значение освещённости, время «TIME» наоборот уводится  до упора влево, снижая период времени до минимального значения;
  2. При подаче напряжения на прибор должен загореться светодиод красного цвета, после этого необходимо выждать время в 10-120 сек., после чего будет звуковой щелчок – это нормальное явление при работе прибора, далее нагрузка отключится, об этом сигнализирует погасший индикатор;
  3. Движение в зоне действия снова подключит нагрузку, но при дальнейшем отсутствии перемещений уже через 5-10 секунд снова она отключится.

Этим проверяется правильность установки датчика движения. После этого выставляются уже требуемые значения уровня освещённости, времени срабатывания и скорости перемещения. Нужно отметить, что датчик движения этого типа срабатывает на объекты не менее 50 кг весом, на мелких животных срабатывания быть не должно. В комплектацию прибора входит само устройства, а также руководство пользователя.

Установленный прибор

Устройство этого типа представляет собой надёжное и простое в установке  средство автоматизации электросистемы. Установка такого прибора в жилом, офисном или другом помещении значительно сэкономит электроэнергию и ресурс источников освещения.

Видео

Оцените статью:

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Подключение датчика движения для освещения — инструкция

Автор Ксения Зубкова На чтение 8 мин. Просмотров 1k. Опубликовано

Подключая к светильнику или лампе датчик движения, люди избегают больших затрат электроэнергии и, следственно, платят за коммунальную услугу мало. Прибор, фиксирующий перемещение объектов, – это удобное приспособление, ведь оно предоставляет уникальную возможность сделать включение и выключение света автоматическим.

Принцип работы и использование датчика

Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.

Устройство напоминает обычный выключатель

Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.

Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.

Когда руки заняты, без автоматического включения света не обойтись

Выбор места для устройства

Чтобы датчик движения, включающий свет, срабатывал вовремя, его необходимо устанавливать правильно. При этом следует руководствоваться некоторыми советами:

  • Лучше монтировать устройство на стену или потолок рядом с дверью, что позволит ему подавать электрический ток в момент перехода человека в другую, пока ещё не освещённую комнату.Датчик должен находится близко к двери
  • Нельзя крепить датчик движения в центральной части стены, поскольку из-за этого теряется из виду дверь.
  • Желательно устанавливать приспособление в помещении без окон или хотя бы подальше от источников дневного света, иначе придётся настраивать датчик под разную степень освещения.
  • В помещении, где 2–3 двери, потребуется несколько устройств, автоматически включающих свет, или только один датчик, находящийся в углу комнаты, ведь обзор приспособления составляет 120 градусов.Излучение прибора может охватывать 1–2 м пространства
  • На лестничной площадке прибор для автоматического включения света разумнее крепить к стене над лестницей или к потолку, чтобы датчик смог улавливать движение и вверху, и внизу лестницы.

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 — подключение без выключателя, рисунок 2 — подключение с выключателем, гасящим свет, рисунок 3 — подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

  • Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
  • Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
  • Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

  1. В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
  2. Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.Перепутав провода, можно сделать работу датчика неслаженной
  3. В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
  4. Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
  5. Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
  6. Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
  7. Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.Монтаж устройства требует аккуратности

    Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

  1. Найти провод, который тянется от лампы до выключателя.
  2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
  3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
  4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Видео: как подключить устройство

Видео о монтаже прибора

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр — приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени. Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

  • оптимальный период подачи света на лестницу — несколько минут, ведь дольше в таком месте задерживаются редко;
  • нормальный промежуток времени для подачи света в подсобное помещение — 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Без настройки устройство будет работать неправильно

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

Страница не найдена — Manhattan Beach Badminton Club

Приложения

Приложения

Архивные формы правил клуба

Архивные правила / формы Клуба

Протоколы отчетов о заархивированных документах

Архивные документы, отчеты, протокол

Клубные архитектурные чертежи

Клуб архитектурных чертежей

Формы правил клуба

Правила / формы Клуба

Разное фото флаеры XLS и т. Д.

Разное фото / листовки / XLS / и т. Д.

Информационные бюллетени

Информационные бюллетени

Без категории

Без категории

Отказы

Отказы

Отказ в отставке

Отказ (подал в отставку)

Освещение

— Как я могу отключить свет детектора движения?

освещение — Как я могу отключить свет детектора движения? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 398k раз

Я собираюсь установить один или два датчика движения, чтобы покрыть свой задний двор.Хотелось бы иметь возможность «перекрывать» детектор движения. Под этим я подразумеваю то, что я хотел бы иметь возможность щелкнуть выключателем, который поворачивается и удерживает свет включенным независимо от того, есть движение или нет. Когда выключатель света выключится, я хочу, чтобы детектор движения вернулся в нормальный режим.

Сначала я подумал о том, чтобы просто «прыгнуть» датчик движения с помощью переключателя, но меня беспокоит, сможет ли датчик движения обрабатывать живую мощность с обеих сторон своего реле, когда реле выключено.

Итак, мои вопросы: безопасно ли использовать этот метод «прыжков»? Если нет, есть ли какие-либо методы для этого или какие-либо общие практики для этого типа функции?

Создан 24 окт.

Келленджб

1,96044 золотых знака1919 серебряных знаков2929 бронзовых знаков

2

Большинство детекторов движения имеют встроенный блокировщик:

  • Обычно переключатель постоянно включен.Детектор движения отслеживает окружающий свет (дневной свет), а затем активируется, когда становится достаточно темно, и обнаруживает движение.
  • Если вы выключите и включите выключатель в течение секунды или около того, свет останется включенным, и это отменяет обнаружение движения.
  • Чтобы вернуться к нормальной работе, выключите выключатель и подождите ~ 10 секунд, затем снова включите.
  • Я считаю, что большинство из них вернется к нормальной работе через несколько часов или после того, как снова взойдет солнце

Возможно, вы повредите электронику, отключив датчик.

Безопасный способ сделать это — использовать реле.

By alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
