Основные виды и типы электротехнических шин / Статьи и обзоры / Элек.ру

В данной статье будут рассмотрены основные виды и типы электротехнических шин и регламентирующих их производство документов.

Статья шины электротехнические

Электротехническая шина — это проводник с низким сопротивлением (активным и реактивным), к которому могут подсоединяться отдельные электрические цепи (в низковольтных установках и сетях) или высоковольтные устройства (электрические подстанции, высоковольтные РУ и т.д.). Использование шин обеспечивает экономию площади установки, материало- и трудозатрат.

В качестве основного материала для изготовления электротехнических шин как правило используют алюминий и медь.

Статья шины электротехнические

Производство шин регламентируется рядом ГОСТов и технических условий:

ГОСТ 15176-89 Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия. В ГОСТе регламентируются параметры, в соответствии с которыми должны изготовляться алюминиевые шины — толщина, ширина, длина, площадь поперечного сечения, диаметр окружности и соответствующая им масса на 1 метр для готовых шин. Указываются допустимые предельные отклонения от указанных величин, марки алюминия, требования к качеству, внешнему виду, механическим и электрическим параметрам. Приводятся правила маркировки, упаковки и приема шин данного типа.

ГОСТ 434-78 Проволока прямоугольного сечения и шины медные для электрических целей. Технические условия. В стандарте указаны номинальные размеры и расчетные сечения медных шин, марки меди, удельное электрическое сопротивление и предельные отклонения размеров. Приводятся допустимые длины шин и массы бухт, а также возможные отклонения от данных величин. Предъявляются требования к материалу изготовления шин, внешнему виду готовых изделий (допустимые дефекты, цвета). Изложены правила упаковки, транспортировки и хранения, приемки и испытаний.

ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования. Приведена классификация контактных соединений по таким параметрам как: область применения, климатическое исполнение и категории размещения электротехнических устройств, конструктивное исполнение. Указаны требования к конструкции, электрическим и механическим параметрам, надежности и безопасности в зависимости от классификации. Даны ссылки на ряд сопутствующих ГОСТов.

ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия. Приведена классификация профилей данного типа (по типу, по состоянию материала и типу прочности). Даны ссылки на ГОСТы с номинальными размерами, указаны величины предельных отклонений. Описаны технические требования к маркам алюминиевых сплавов для изготовления профилей, к механическим свойствам, допустимым дефектам, качеству поверхности и внешнему виду готовых изделий. Описаны условия транспортировки и хранения, правила приемки, методы испытаний.

ТУ 1-5-009-80 Шины электротехнические из алюминиевых сплавов.

ТУ 16.705.002-77. Шины алюминиевые прямоугольные. Описаны технические условия для изготовления алюминиевых шин прямоугольным сечением. Указаны номинальные и допустимые размеры, марки сплавов, электрические характеристики.

Согласно классификации, существует несколько типов шин.

Сборная шина — это шина, к которой могут подключаться распределительные шины и блоки ввода/вывода.

Силовая шина (шина электропитания) — шина, которая служит для передачи энергии внутри силовых блоков и между элементами мощных преобразовательных устройств и характеризуется высокими значениями токов и напряжений. Силовая шина может являть собой твердую неизолированную шину, твердую шину в изоляции или конструкцию из набора чередующихся проводящих и изолирующих слоёв. Твердая неизолированная медная шина поставляется производителями с изолирующими шинодержателями различных типов и изолирующими экранами, исключающими непосредственный доступ к клеммам силовых шин. Данные шины характеризуют большая допустимая плотность тока и высокое напряжение изоляции. В качестве материала шин зачастую используется медь и медные сплавы, а также алюминий. По способу крепления силовые шины могут быть вертикальные, горизонтальные, изолированные, задние/ступенчатые и универсальные (мультистандартные).

Силовая шина

Шина заземления — главная деталь заземляющей системы электроустановок и электросетей. Её также называют главная заземляющая шина ГЗШ. С шиной заземления соединяется рабочий ноль, защитные нулевые проводники и провода внешних заземлений. Обычно ГЗШ являет собой медную пластину с перфорированными отверстиями. Хотя иногда встречаются и стальные ГЗШ.

Перфорированная медная шина заземления

Перфорированная медная шина заземления

Перед подключением к ГЗШ, провода заземления должны быть опрессованы наконечником для кабелей или соединительной гильзой, а затем уже подключены на болт с гайкой (например М5). Шина также комплектуется опорными изоляторами с крепежом.

Шина заземления на опорных изоляторах с проводами заземления

Шина заземления на опорных изоляторах с проводами заземления

Шины для крепления на DIN-рейке — шины, применяемые для крепления на монтажных рейках в электрических щитах или шкафах управления. Данный тип шин зачастую производят из латуни или луженой меди, а диэлектрическое основание, которым осуществляется крепление к монтажным рейкам, из полиамида. Шинами на din-рейку являются нулевые шины, коммутирующие в щитах нулевые провода и провода заземления, или же распределительные шины. Встречаются также шины на din-рейку в корпусе. Такие шины называются распределительными шинами в блоке или распределительными блоками.

Шина нулевая в изоляторе на DIN-рейку

Шина нулевая в изоляторе на DIN-рейку

Распределительная шина в блоке

Распределительная шина в блоке

Распределительная шина — это шина, подключенная к сборной шине и питающая устройство вывода. Данная шина входит в состав одной секции НКУ (низковольтного устройства распределения и управления). Одним из видов распределительных шин являются соединительные или гребенчатые шины. Они предназначены для параллельного включения модульных автоматов, УЗО, дифференциальных автоматов, контакторов и т.д. Гребенчатые шины исполняются из медной пластины прямоугольного сечения и помещаются в пластиковый корпус.

Гребенчатая шина

Гребенчатая шина

Частным случаем распределительных шин являются ступенчатые распределительные блоки. Блоки состоят из ступенчатых изоляционных опор, с помощью которых осуществляется крепление, и как правило 4-х медных шин. На шинках находятся отверстия: резьбовые (М6) для отходящих цепей и без резьбы для питания распределительного блока. Блок может устанавливаться как горизонтально (в зоне коммутационного оборудования), так и вертикально (в кабельном канале шкафа). К лицевой части блока крепится изолирующий экран.

Ступенчатый распределительный блок

Ступенчатый распределительный блок

Схема горизонтальной и вертикальной установки распределительного блока

Схема горизонтальной и вертикальной установки распределительного блока

Номинальные значения параметров шин указаны в приведенных в начале статьи ГОСТах. Поэтому далее в статье будут приведены лишь ключевые характеристики различных типов шин.

Выпуск алюминиевых шин марки ШАТ регламентирует ТУ 16-705 002-77. Данные шины изготавливают прямоугольным сечением. Диапазон изменения ширина шины ШАТ — от 10 до 120 мм, толщины — от 3 до 12 мм, поперечного сечения — от 30 до 1440 мм 2. Величина удельного сопротивления не больше 0,0282 мкОм*м. Шины марок АД0 и АД31 (ГОСТ 11069-79 и ГОСТ 15176-89) изготавливаются прямоугольным сечением площадью от 30 до 25800 мм2. Диапазон изменения толщины данных шин — от 3 мм до 110 мм, ширины — от 6 мм до 500 мм. Значение удельного сопротивления постоянному току: шины АД0 — до 0.029 мкОм*м; шины АД31 — от 0,0325 до 0,0350 мкОм*м (зависит от типа). Диапазон длительно допустимых токов (определяется сечением шины) — от 165 А до 2300 А. Для производства шин используется алюминий А5, А5Е, А6, А7, АД00, АД0 и алюминиевые сплавы АД31 и АД31Е. Для изменения свойств материала используются следующие технологии: закаливание и естественное состаривание, закаливание и искусственное состаривание, не полное закаливание и искусственное состаривание, а также горячее прессование (без термической обработки). Длина алюминиевых шин зависит от площади поперечного сечения и должна быть равной или кратной: от 3 до 6 м для шин сечением до 0.8 см

2; от 3 до 8 м — для шин сечением от 0.8 до 1.5 см2; от 3 до 10 м — для шин сечением более 1.5 см2. Колебания в длине — не более 20мм. Алюминиевые шины отличаются малым весом и невысокой стоимостью.

Медные шины согласно ГОСТ 434-78 выпускаются таких марок: ШММ — шина медная мягкая, ШМТ — шина медная твердая, ШМТВ — шина медная твердая из бескислородной меди. Минимальная и максимальная ширина медных шин — 16 мм и 120 мм, толщина — 4 мм и 30 мм, поперечное сечение — 159 мм

2 и 1498 мм2. Значение удельного электрического сопротивления — не больше 0,01724 мкОм*м. Диапазон длительно допустимых токов — от 210 до 2950 А (шина 120×10) и выше при большей толщине, для гибкой медной шины — от 280 до 2330 А. Масса шин в бухте должна быть в пределах от 35 кг до 150 кг. Длина шин согласно ГОСТ — от 2 до 6 м. Твердые медные шины в сравнении с мягкими обладают меньшей проводимостью и применяются там, где требуется прочный и неподвижный шинопровод. Для изготовления мягких шин используется медь марок М1, М1М, М2. Гибкие шины более распространены, они обладают большей прочностью, долговечностью и лучшими характеристиками. Для изготовления шин из бескислородной меди используют особые медные сплавы, не имеющие в своем составе оксидов. Медные шины отличают такие преимущества в сравнении с алюминиевыми: высокая удельная проводимость (в 1,6 выше чем у алюминиевых шин), механическая прочность, теплопроводность и гибкость, коррозийная стойкость, стыковые контакты с другими шинами не окисляются. По причине высокой окисляемости на открытом воздухе и хрупкости, применение алюминиевых шин имеет ряд ограничений. Они не используются в машинах и механизмах с подвижными частями или вибрирующим корпусом. Поэтому в случаях, когда к токоведущим частям предъявляются повышенные требования, применяются медные шины.

Шины являют собой токоведущие части электрических установок, соединяя между собой оборудование различного типа: генераторы, трансформаторы, синхронные компенсаторы, выключатели, разъединители, контакторы и т.д. Током нагрузки определяется сечение шин, также учитывается устойчивость к току к.з.

Шинный мост из жестких неизолированных шин применяется: на выводах генераторов, на входах главных распределительных устройств, в соединениях трансформатора с РУ и КРУ на 6 — 10 кВ, ГРУ и трансформатора связи.

Шинный мост от силового трансформатора

Шинный мост от силового трансформатора

Соединения из жестких неизолированных шин прямоугольным или коробчатым сечением выполняются в закрытых РУ 6 — 10 кВ (в том числе сборные шины), в качестве соединений между ГРУ и трансформатором собственных нужд, между шкафами распределительных щитов. Шины коробчатого сечения рекомендуют использовать при больших токах, они обеспечивают меньшие потери и лучшее охлаждение. Крепление жестких шин осуществляется с помощью опорных изоляторов. Гибкие шины применяются в РУ на 35 кВ и выше, в соединениях блочных трансформаторов с ОРУ.

ГРЩ с медной ошиновкой

ГРЩ с медной ошиновкой

Во всех типах соединений в низковольтных установках и сетях промышленного назначения для передачи, распределения электроэнергии и подключения управляющих устройств используются медные изолированные шины (как жесткие, так и гибкие). Конструктивно данные шины являют собой одну или несколько медных тонких пластин иногда луженых с концов, покрытых изолирующей оболочкой как правило из ПВХ или другого диэлектрика с высоким сопротивлением. Данные шины являются альтернативой как кабелям, так и жесткой ошиновке и могут служить соединением между: главной силовой машиной и распределительным оборудованием (контакторами, прерывателями цепи, переключателями и т.д.), выводом трансформатора и шинопроводом, шинопроводом и электрическим шкафом.

Коммутация гибкой изолированной шиной отходящих автоматов

Коммутация гибкой изолированной шиной отходящих автоматов

Применение изолированных шин позволяет экономить место, так как шины можно располагать гораздо ближе друг к другу, чем в случае неизолированной ошиновки. Преимущества изолированных шин — устойчивость к коррозии и простота монтажа. Крепежные отверстия контактных площадок делаются пробивкой непосредственно в материале контакта, что лишает потребности в кабельных наконечниках и устраняет проблемы плохого присоединения контактов. Большим спросом пользуются именно гибкие изолированные медные шины. Их главное преимущество в сравнении с жесткими — более легкий монтаж, так как нет необходимости в специнструментах и резке шины, если нужен поворот в плоскости. Гибкая шина легко меняет форму в зависимости от потребностей монтажа. Однако ряд производителей выпускают твердые изолированные шины, в том числе и по запросу. Крепление изолированных шин осуществляется с использованием болта и контактных шайб. Затягивать необходимо ключом, имеющим ограничения по моменту затяжки. Крепеж не должен быть в смазке.

Крепление медной изолированной шины

Крепление медной изолированной шины

Еще одной разновидностью гибких шин являются медные плетённые шины. Такая шина сплетена из медных полос и является очень гибкой. Она используется в местах, подверженных сверхсильной вибрации, таких например, как трансформаторные шинные мосты. Данные шины также применяются для подключения различного оборудования к шинопроводам и линиям шин. Контактные площадки плетённых шин бывают как со сверлением, так и без. Выпускаются также плетённые шины, изготовленные особым методом — диффузионной сварки под давлением. Тонкослойные материалы свариваются путем пропускания через них постоянного тока под давлением. Такие шины также называют пластинчатые шинные компенсаторы или гибкие пластинчатые шины. Они имеют большую токопроводимость и меньшее тепловыделение.

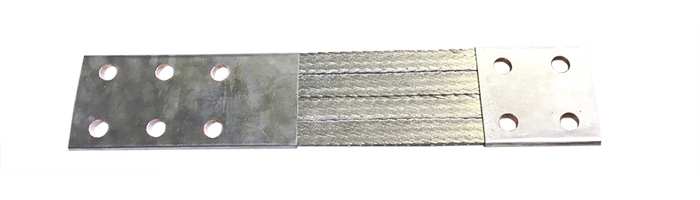

Шинные компенсаторы

Шинные компенсаторы

Их применяют там, где необходимы компенсация теплового расширения, вибро- или сейсмоустойчивость, а также где происходит регулярный изгиб в одной оси. Например это могут быть: гибкие токопроводы для сварочных аппаратов, автоматических выключателей, шины питания для индукционных печей и печей сопротивления и т.д.

Жесткая медная шина более всего подходит для замены кабеля, используется в распределительных устройствах, а также для изготовления шинных сборок и шинопроводов. Производителями выпускаются как перфорированные так и гладкие шины различных размеров, в соответствии с ГОСТ. Производителями шин в настоящее время выпускается множество зажимов, соединителей и шинодержателей, облегчающих монтаж и обеспечивающих надёжный контакт. Зажимы предназначены для соединения жестких и гибких шин различного типа, биметаллические пластины — для алюминиевых и медных шин.

Шинодержатели выпускаются плоские, регулируемые плоские, компактные и усиленные, ступенчатые, а также универсальные.

Универсальный шинодержатель

Универсальный шинодержатель

Производителями предлагается широкий выбор изоляторов: опорные, проходные, изоляторы типа «лесенка». Все они используются для фиксации шин внутри шкафов и корпусов. Изоляторы одной стороной крепятся с помощью болтов к монтажному корпусу, с другой к ним крепится шина.

Шинный изолятор типа "лесенка"

Шинный изолятор типа «лесенка»

Производителей меди и алюминия на рынке РФ можно пересчитать «по пальцам», точнее объединяющих их холдинги. Брендов электротехнических шин огромное количество, одних только марок мы насчитали более сотни (по всем типам шин) в виду этого нами принято решение развить эту тему и создать отдельный сайт полностью посвященный электротехническим шинам.

В этой связи приглашаем всех участников рынка электротехнических шин разместить информацию о своих продуктах на новом сайте.

Источник: Шинопровод.РУ

определение, конструктивные особенности, назначение и установка

Содержание статьи:

В процессе монтажа электрических цепей в распределительных устройствах и силовых блоках используют шинопровод, или электротехническую шину. Так называют конструкцию – проводник, изготовленную из металла с низким удельным сопротивлением.

Преимущества использования шинопроводов

Шина электрическая более удобна в применении, чем группа проводов

Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

Область применения электрических шин – подключение электрических цепей в низковольтных сетях или высоковольтных разрядных устройств, подстанций и т.д.

Классификация шин по форме сечения

Поперечное сечение шин

В зависимости от формы поперечного сечения шинопровода различают:

  • трубчатые конструкции;
  • прямоугольные модели;
  • коробчатые проводники;
  • двух- или трехполосные модели.

Преимущества проводников с прямоугольным сечением – эффективное отведение тепла и низкое сопротивление силы тока, что снижает активную и ограничивает реактивную энергию. Таким образом удается обеспечить существенную экономию дорогостоящих энергоресурсов, что имеет важное значение для крупных коммерческих и производственных объектов.

Область применения шинопровода прямоугольного сечения – монтаж сетей и распределительных устройств силой тока в диапазоне 2000-4000А. Возможно соединение нескольких плоских шин для получения двух- или трехполосных конфигураций.

Плоские и коробчатые модификации шинопровода находят применение в сетях, работающих под напряжением до 35кВ.

Оптимальной модификацией считается трубчатая электрическая шина. В числе ее основных преимуществ – эффективное теплоотведение, высокая прочность и равномерность распределения образующегося электрического поля.

Металлы, используемые в производстве шин

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

  • медь;
  • алюминий;
  • сталь;
  • сталеалюминий – стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Маркировка электрических шин

Маркировка нулевых шин

Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.

Цветовое обозначение шин позволяет точно определить их тип и назначение:

  • Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
  • Нейтральный и рабочий проводник обозначен с помощью синего цвета.
  • Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.

В сетях трехфазного тока фаза А отмечена желтым цветом, фаза В – зеленым, фаза С – красным.

Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:

  • в однофазной сети – L;
  • в трехфазной сети – L с цифрами от 1 до 3;
  • средний – М;
  • нейтральный, или нулевой – N;
  • заземляющий – PE;
  • совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).

Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.

Нулевая шина

Шина нулевая на Дин-рейке

Подключение заземляющих и нейтральных рабочих проводников выполняется с помощью нулевой шины. Ее конструкция состоит из токопроводящей жилы и пластикового основания, которое монтируется на DIN рейку. Жила изготавливается из специальной электротехнической меди или латуни. В конструкции токопроводящего элемента имеются отверстия и зажимные болты. Их наличие позволяет выполнить аккуратную и безопасную разводку кабелей в узлах распределительных устройств. Модели нулевых шин изготавливают разной длины, что позволяет проделать в жиле требуемое количество монтажных отверстий. Основная область их применения – сети переменного или постоянного тока, рассчитанные на рабочее напряжение до 400В.

Благодаря применению нулевой шины удастся:

  • повысить эффективность используемых защитных автоматических устройств;
  • создать одновременно несколько точек подключения нагрузок к нулевому проводнику;
  • аккуратно и безопасно разделить нулевые и рабочие проводники;
  • выполнить заземление видимого типа с использованием пластикового устройства с крышкой для защиты клемм;
  • смонтировать единую цепь от точки заземления до каждой нагрузки.

Важное условие при выборе нулевой шины – учет ограничений по максимально допустимой площади сечения проводов. Это обеспечит безопасность эксплуатации сети и бесперебойное электроснабжение на объекте. Кроме того, подбор оптимальной модификации проводника осуществляется с учетом предельного количества подключаемых нагрузок.

Монтаж нулевой шины выполняется непосредственно внутри электрического щитка или на металлическую рейку с помощью болтового соединения. Различают открытый и закрытый способы монтажа. Первый вариант предусмотрен для электрических шкафов с закрытой конструкцией, что исключает доступ посторонних лиц к внутреннему содержимому. Монтаж закрытым способом оптимален для сетей, к которым подключается дорогостоящее энергоемкое оборудование – станки и механизмы, электроинструмент и т.д.

Шины электрические: описание, маркировка

Шины электрические необходимы для соединения отдельных элементов электроустановок в единое целое.

Определение

Шины электрические соединительные позволяют объединить все элементы электроустановки в одно целое. По сути, это проводники, сопротивление которых находится на низком уровне.

шины электрические

При совокупности нескольких шин в одной точке говорят о шинопроводах. Как правило, они устанавливаются на изоляторах, которые одновременно служат в качестве опор. Прячется он в специальный короб (канал). Благодаря этому он защищается от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, ударным тока электросети.

Шины электрические выполняются в нескольких исполнениях. Для их деления на виды предусмотрено несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-другому называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны обладать высокой степенью тяжения. Причем степень тяжения всех проводов должна быть одинакова. Под влиянием температуры длина шины может изменяться. Поэтому жесткие модели оснащаются гибкими перемычками, которые должны компенсировать эти изменения. Кроме того, они оснащаются виброгасителями.

Кроме того, шины электрические могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае шина имеет слой изоляции, а во втором – нет.

Классификация шин по форме сечения

По форме поперечного сечения электрические шины делятся на следующие виды:

  • Прямоугольные.
  • Двухполосные.
  • Трехполосные.

Плоские шины с прямоугольным сечением хорошо отводят тепло. Их использование целесообразно в сети с большой силой тока (от 2 тысяч до 4,1 тысячи ампер). В таких случаях они соединяются в группы по несколько штук. При этом образуется двух- или трехполосная шина.

шины электрические соединительные

Сборные шины обладают рядом недостатков:

  • Сложно проводить монтажные работы.
  • Индуктивный ток, который распределяется неравномерно.
  • Низкая способность выдерживать механические воздействия.
  • Снижена способность к охлаждению.
  • Низкая устойчивость к коротким замыканиям.

В сети с напряжением 10-35 киловольт могут быть использованы коробчатые или плоские изделия. Наиболее эффективной считается трубчатая. Она обладает рядом преимуществ. Она прочна, хорошо отводит тепло. Электрическое поле вокруг нее распределяется равномерно. Благодаря этому не появляется коронирование.

Виды материала для изготовления шин

В зависимости от материала, из которого изготавливается шина, выделяют следующие шины электрические:

  • Сталеалюминевые.

Последний вариант представляет собой сердечник, выполненный из оцинкованных стальных проводов, вокруг которого повиты провода из алюминия.

Алюминиевые шины обладают следующими преимуществами:

  • Устойчивы к возникновению коррозии.
  • Обладают высоким показателем электропроводности.
  • Небольшой вес.
  • Стоимость их ниже, чем других видов.

Для их производства используются пластичные марки алюминия с минимальным количеством примесей. Могут быть использованы низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют увеличить прочность, пластичность, упругость.

шины электрические медные

Медные шины могут содержать в своем составе до 99,9 % меди. Такие изделия обладают маркировкой М1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Шина медная». Идущая далее буква «М» характеризует мягкие изделия, «Т» — твердые.

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

маркировка электрических шин

В случае с трехфазным током маркировка будет выглядеть так:

  • Фаза «А» окрашивается в желтый цвет.
  • Фаза «В» окрашивается зеленым цветом.
  • Фаза «С» окрашивается красным цветом.

Обозначение проводников

Заземляющий проводник маркируется РЕ. Он всегда обозначается желто-зеленым цветом. Цвета идут продольными линиями. Причем использование этих двух цветов по отдельности запрещено ГОСТом. Для нейтрального и среднего проводника (рабочего) с маркировкой N используется синий цвет.

При соединении нулевых защитных и рабочих проводников сочетают все три цвета. Маркировка в данном случае выглядит как PEN. Проводник выполняется синего цвета, а на его конце и в местах соединения выполняется полоса желто-зеленого цвета. В настоящее время допустимо выполнять и противоположную окраску: желто-зеленый проводник с синей полосой на конце.

шина для автоматов электрических

Буквенная маркировка

Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.

Провода и шины электрические при переменном токе расшифровываются следующим образом:

  • L – проводник однофазной сети.
  • L с цифрами 1, 2 или 3 – проводник в трехфазной сети.
  • N – нулевой проводник (или нейтральный).
  • М – средний проводник.
  • PEN – совмещенные нулевые проводники (защитный и рабочий).

При постоянном токе обозначения будут иметь следующий вид:

  • L+ – проводник плюсовой (или положительный).
  • L- – проводник минусовой (или отрицательный).

Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.

Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.

Электротехнические шины

В данной статье будут рассмотрены основные виды и типы электротехнических шин и регламентирующих их производство документов.

Статья шины электротехнические

Электротехническая шина – это проводник с низким сопротивлением (активным и реактивным), к которому могут подсоединяться отдельные электрические цепи (в низковольтных установках и сетях) или высоковольтные устройства (электрические подстанции, высоковольтные РУ и т.д.). Использование шин обеспечивает экономию площади установки, материало- и трудозатрат.

В качестве основного материала для изготовления электротехнических шин как правило используют алюминий и медь.

Статья шины электротехнические

Производство шин регламентируется рядом ГОСТов и технических условий:

ГОСТ 15176-89 Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия. В ГОСТе регламентируются параметры, в соответствии с которыми должны изготовляться алюминиевые шины – толщина, ширина, длина, площадь поперечного сечения, диаметр окружности и соответствующая им масса на 1 метр для готовых шин. Указываются допустимые предельные отклонения от указанных величин, марки алюминия, требования к качеству, внешнему виду, механическим и электрическим параметрам. Приводятся правила маркировки, упаковки и приема шин данного типа.

ГОСТ 434-78 Проволока прямоугольного сечения и шины медные для электрических целей. Технические условия. В стандарте указаны номинальные размеры и расчетные сечения медных шин, марки меди, удельное электрическое сопротивление и предельные отклонения размеров. Приводятся допустимые длины шин и массы бухт, а также возможные отклонения от данных величин. Предъявляются требования к материалу изготовления шин, внешнему виду готовых изделий (допустимые дефекты, цвета). Изложены правила упаковки, транспортировки и хранения, приемки и испытаний.

ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования. Приведена классификация контактных соединений по таким параметрам как: область применения, климатическое исполнение и категории размещения электротехнических устройств, конструктивное исполнение. Указаны требования к конструкции, электрическим и механическим параметрам, надежности и безопасности в зависимости от классификации. Даны ссылки на ряд сопутствующих ГОСТов.

ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия. Приведена классификация профилей данного типа (по типу, по состоянию материала и типу прочности). Даны ссылки на ГОСТы с номинальными размерами, указаны величины предельных отклонений. Описаны технические требования к маркам алюминиевых сплавов для изготовления профилей, к механическим свойствам, допустимым дефектам, качеству поверхности и внешнему виду готовых изделий. Описаны условия транспортировки и хранения, правила приемки, методы испытаний.

ТУ 1-5-009-80 Шины электротехнические из алюминиевых сплавов.

ТУ 16.705.002-77. Шины алюминиевые прямоугольные. Описаны технические условия для изготовления алюминиевых шин прямоугольным сечением. Указаны номинальные и допустимые размеры, марки сплавов, электрические характеристики.

Согласно классификации, существует несколько типов шин.

Сборная шина – это шина, к которой могут подключаться распределительные шины и блоки ввода/вывода.

Силовая шина (шина электропитания) – шина, которая служит для передачи энергии внутри силовых блоков и между элементами мощных преобразовательных устройств и характеризуется высокими значениями токов и напряжений. Силовая шина может являть собой твердую неизолированную шину, твердую шину в изоляции или конструкцию из набора чередующихся проводящих и изолирующих слоёв. Твердая неизолированная медная шина поставляется производителями с изолирующими шинодержателями различных типов и изолирующими экранами, исключающими непосредственный доступ к клеммам силовых шин. Данные шины характеризуют большая допустимая плотность тока и высокое напряжение изоляции. В качестве материала шин зачастую используется медь и медные сплавы, а также алюминий. По способу крепления силовые шины могут быть вертикальные, горизонтальные, изолированные, задние/ступенчатые и универсальные (мультистандартные).

Статья шины электротехнические

Шина заземления – главная деталь заземляющей системы электроустановок и электросетей. Её также называют главная заземляющая шина ГЗШ. С шиной заземления соединяется рабочий ноль, защитные нулевые проводники и провода внешних заземлений. Обычно ГЗШ являет собой медную пластину с перфорированными отверстиями. Хотя иногда встречаются и стальные ГЗШ.

Статья шины электротехнические

Перфорированная медная шина заземления

Перед подключением к ГЗШ, провода заземления должны быть опрессованы наконечником для кабелей или соединительной гильзой, а затем уже подключены на болт с гайкой (например М5). Шина также комплектуется опорными изоляторами с крепежом.

Статья шины электротехнические

Шина заземления на опорных изоляторах с проводами заземления

Шины для крепления на DIN-рейке – шины, применяемые для крепления на монтажных рейках в электрических щитах или шкафах управления. Данный тип шин зачастую производят из латуни или луженой меди, а диэлектрическое основание, которым осуществляется крепление к монтажным рейкам, из полиамида. Шинами на din-рейку являются нулевые шины, коммутирующие в щитах нулевые провода и провода заземления, или же распределительные шины. Встречаются также шины на din-рейку в корпусе. Такие шины называются распределительными шинами в блоке или распределительными блоками.

Статья шины электротехнические

Шина нулевая в изоляторе на DIN-рейку

Статья шины электротехнические

Распределительная шина в блоке

Распределительная шина – это шина, подключенная к сборной шине и питающая устройство вывода. Данная шина входит в состав одной секции НКУ (низковольтного устройства распределения и управления). Одним из видов распределительных шин являются соединительные или гребенчатые шины. Они предназначены для параллельного включения модульных автоматов, УЗО, дифференциальных автоматов, контакторов и т.д. Гребенчатые шины исполняются из медной пластины прямоугольного сечения и помещаются в пластиковый корпус.

Статья шины электротехнические

Гребенчатая шина

Частным случаем распределительных шин являются ступенчатые распределительные блоки. Блоки состоят из ступенчатых изоляционных опор, с помощью которых осуществляется крепление, и как правило 4-х медных шин. На шинках находятся отверстия: резьбовые (М6) для отходящих цепей и без резьбы для питания распределительного блока. Блок может устанавливаться как горизонтально (в зоне коммутационного оборудования), так и вертикально (в кабельном канале шкафа). К лицевой части блока крепится изолирующий экран.

Статья шины электротехнические

Ступенчатый распределительный блок

Статья шины электротехнические

Схема горизонтальной и вертикальной установки распределительного блока

Номинальные значения параметров шин указаны в приведенных в начале статьи ГОСТах. Поэтому далее в статье будут приведены лишь ключевые характеристики различных типов шин.

Выпуск алюминиевых шин марки ШАТ регламентирует ТУ 16-705 002-77. Данные шины изготавливают прямоугольным сечением. Диапазон изменения ширина шины ШАТ – от 10 до 120 мм, толщины – от 3 до 12 мм, поперечного сечения – от 30 до 1440 мм2. Величина удельного сопротивления не больше 0,0282 мкОм*м. Шины марок АД0 и АД31 (ГОСТ 11069-79 и ГОСТ 15176-89) изготавливаются прямоугольным сечением площадью от 30 до 25800 мм2. Диапазон изменения толщины данных шин – от 3 мм до 110 мм, ширины – от 6 мм до 500 мм. Значение удельного сопротивления постоянному току: шины АД0 – до 0.029 мкОм*м; шины АД31 – от 0,0325 до 0,0350 мкОм*м (зависит от типа). Диапазон длительно допустимых токов (определяется сечением шины) – от 165 А до 2300 А. Для производства шин используется алюминий А5, А5Е, А6, А7, АД00, АД0 и алюминиевые сплавы АД31 и АД31Е. Для изменения свойств материала используются следующие технологии: закаливание и естественное состаривание, закаливание и искусственное состаривание, не полное закаливание и искусственное состаривание, а также горячее прессование (без термической обработки). Длина алюминиевых шин зависит от площади поперечного сечения и должна быть равной или кратной: от 3 до 6 м для шин сечением до 0.8 см2; от 3 до 8 м – для шин сечением от 0.8 до 1.5 см2; от 3 до 10 м – для шин сечением более 1.5 см2. Колебания в длине – не более 20мм. Алюминиевые шины отличаются малым весом и невысокой стоимостью.

Медные шины согласно ГОСТ 434-78 выпускаются таких марок: ШММ – шина медная мягкая, ШМТ – шина медная твердая, ШМТВ – шина медная твердая из бескислородной меди. Минимальная и максимальная ширина медных шин – 16 мм и 120 мм, толщина – 4 мм и 30 мм, поперечное сечение – 159 мм2 и 1498 мм2. Значение удельного электрического сопротивления – не больше 0,01724 мкОм*м. Диапазон длительно допустимых токов – от 210 до 2950 А (шина 120х10) и выше при большей толщине, для гибкой медной шины – от 280 до 2330 А. Масса шин в бухте должна быть в пределах от 35 кг до 150 кг. Длина шин согласно ГОСТ – от 2 до 6 м. Твердые медные шины в сравнении с мягкими обладают меньшей проводимостью и применяются там, где требуется прочный и неподвижный шинопровод. Для изготовления мягких шин используется медь марок М1, М1М, М2. Гибкие шины более распространены, они обладают большей прочностью, долговечностью и лучшими характеристиками. Для изготовления шин из бескислородной меди используют особые медные сплавы, не имеющие в своем составе оксидов. Медные шины отличают такие преимущества в сравнении с алюминиевыми: высокая удельная проводимость (в 1,6 выше чем у алюминиевых шин), механическая прочность, теплопроводность и гибкость, коррозийная стойкость, стыковые контакты с другими шинами не окисляются. По причине высокой окисляемости на открытом воздухе и хрупкости, применение алюминиевых шин имеет ряд ограничений. Они не используются в машинах и механизмах с подвижными частями или вибрирующим корпусом. Поэтому в случаях, когда к токоведущим частям предъявляются повышенные требования, применяются медные шины.

Шины являют собой токоведущие части электрических установок, соединяя между собой оборудование различного типа: генераторы, трансформаторы, синхронные компенсаторы, выключатели, разъединители, контакторы и т.д. Током нагрузки определяется сечение шин, также учитывается устойчивость к току к.з.

Шинный мост из жестких неизолированных шин применяется: на выводах генераторов, на входах главных распределительных устройств, в соединениях трансформатора с РУ и КРУ на 6 – 10 кВ, ГРУ и трансформатора связи.

Статья шины электротехнические

Шинный мост от силового трансформатора

Соединения из жестких неизолированных шин прямоугольным или коробчатым сечением выполняются в закрытых РУ 6 – 10 кВ (в том числе сборные шины), в качестве соединений между ГРУ и трансформатором собственных нужд, между шкафами распределительных щитов. Шины коробчатого сечения рекомендуют использовать при больших токах, они обеспечивают меньшие потери и лучшее охлаждение. Крепление жестких шин осуществляется с помощью опорных изоляторов. Гибкие шины применяются в РУ на 35 кВ и выше, в соединениях блочных трансформаторов с ОРУ.

Статья шины электротехнические

ГРЩ с медной ошиновкой

Во всех типах соединений в низковольтных установках и сетях промышленного назначения для передачи, распределения электроэнергии и подключения управляющих устройств используются медные изолированные шины (как жесткие, так и гибкие). Конструктивно данные шины являют собой одну или несколько медных тонких пластин иногда луженых с концов, покрытых изолирующей оболочкой как правило из ПВХ или другого диэлектрика с высоким сопротивлением. Данные шины являются альтернативой как кабелям, так и жесткой ошиновке и могут служить соединением между: главной силовой машиной и распределительным оборудованием (контакторами, прерывателями цепи, переключателями и т.д.), выводом трансформатора и шинопроводом, шинопроводом и электрическим шкафом.

Статья шины электротехнические

Коммутация гибкой изолированной шиной отходящих автоматов

Применение изолированных шин позволяет экономить место, так как шины можно располагать гораздо ближе друг к другу, чем в случае неизолированной ошиновки. Преимущества изолированных шин – устойчивость к коррозии и простота монтажа. Крепежные отверстия контактных площадок делаются пробивкой непосредственно в материале контакта, что лишает потребности в кабельных наконечниках и устраняет проблемы плохого присоединения контактов. Большим спросом пользуются именно гибкие изолированные медные шины. Их главное преимущество в сравнении с жесткими – более легкий монтаж, так как нет необходимости в специнструментах и резке шины, если нужен поворот в плоскости. Гибкая шина легко меняет форму в зависимости от потребностей монтажа. Однако ряд производителей выпускают твердые изолированные шины, в том числе и по запросу. Крепление изолированных шин осуществляется с использованием болта и контактных шайб. Затягивать необходимо ключом, имеющим ограничения по моменту затяжки. Крепеж не должен быть в смазке.

Статья шины электротехнические

Крепление медной изолированной шины

Еще одной разновидностью гибких шин являются медные плетённые шины. Такая шина сплетена из медных полос и является очень гибкой. Она используется в местах, подверженных сверхсильной вибрации, таких например, как трансформаторные шинные мосты. Данные шины также применяются для подключения различного оборудования к шинопроводам и линиям шин. Контактные площадки плетённых шин бывают как со сверлением, так и без. Выпускаются также плетённые шины, изготовленные особым методом – диффузионной сварки под давлением. Тонкослойные материалы свариваются путем пропускания через них постоянного тока под давлением. Такие шины также называют пластинчатые шинные компенсаторы или гибкие пластинчатые шины. Они имеют большую токопроводимость и меньшее тепловыделение.

Статья шины электротехнические

Шинные компенсаторы

Их применяют там, где необходимы компенсация теплового расширения, вибро- или сейсмоустойчивость, а также где происходит регулярный изгиб в одной оси. Например это могут быть: гибкие токопроводы для сварочных аппаратов, автоматических выключателей, шины питания для индукционных печей и печей сопротивления и т.д.

Жесткая медная шина более всего подходит для замены кабеля, используется в распределительных устройствах, а также для изготовления шинных сборок и шинопроводов. Производителями выпускаются как перфорированные так и гладкие шины различных размеров, в соответствии с ГОСТ. Производителями шин в настоящее время выпускается множество зажимов, соединителей и шинодержателей, облегчающих монтаж и обеспечивающих надёжный контакт. Зажимы предназначены для соединения жестких и гибких шин различного типа, биметаллические пластины – для алюминиевых и медных шин.

Шинодержатели выпускаются плоские, регулируемые плоские, компактные и усиленные, ступенчатые, а также универсальные.

Статья шины электротехнические

Универсальный шинодержатель

Производителями предлагается широкий выбор изоляторов: опорные, проходные, изоляторы типа «лесенка». Все они используются для фиксации шин внутри шкафов и корпусов. Изоляторы одной стороной крепятся с помощью болтов к монтажному корпусу, с другой к ним крепится шина.

Статья шины электротехнические

Шинный изолятор типа «лесенка»

Производителей меди и алюминия на рынке РФ можно пересчитать «по пальцам», точнее объединяющих их холдинги. Брендов электротехнических шин огромное количество, одних только марок мы насчитали более сотни (по всем типам шин) в виду этого нами принято решение развить эту тему и создать отдельный сайт полностью посвященный электротехническим шинам.

В этой связи приглашаем всех участников рынка электротехнических шин разместить информацию о своих продуктах на новом сайте.

Шинопровод.РУ

30.11.2016

Шины гибкие токопроводящие / Статьи и обзоры / Элек.ру

В предыдущих статьях мы подробно писали о таких изделиях, как блочномодульные комплектные трансформаторные подстанции (БМКТП) классов напряжения 6(10), 35, 110, 220 кВ, жесткая ошиновка, комплектные токопроводы класса напряжения 6(10) кВ. В этой статье речь пойдет о новом, небольшом, но необходимом на объектах электроэнергетики изделии ООО «ИЦ «МКТ» — гибких токопроводящих шинах.

Назначение

Шины гибкие токопроводящие (далее «шины») изготавливаются серийно по технической документации ООО «ИЦ «МКТ» и предназначены для передачи и распределения электрической энергии в составе открытых и закрытых распределительных устройств.

Шины разработаны на основе и с учетом требований:

  • стандарта ПАО «ФСК ЕЭС» СТО 56947007-29.060.
    10.005-2008 «Руководящий документ по проектированию жесткой ошиновки ОРУ и ЭРУ 110-500 кВ»;
  • стандарта ПАО «ФСК ЕЭС» СТО 56947007-29.060.
    10.006-2008 «Методические указания по расчету и испытаниям жесткой ошиновки ОРУ 110-500 кВ»;
  • правил устройства электроустановок.

Типовое условное обозначение токопровода и его расшифровка

Типовое условное обозначение токопровода и его расшифровка

Пример записи и расшифровка обозначения шин: ШГТ-2000 — Шины гибкие токопроводящие на номинальный ток 2000 А.

Основные технические характеристики шин

Основные технические характеристики шин приведены в таблице 1.

Таблица 1. Основные технические характеристики шин

Наименование параметра

Значение параметра

Номинальный ток, А

800, 1300, 1600, 2000

Ток термической стойкости, кА

не менее 31,5

Ток электродинамической стойкости (ударное значение), кА

не менее 80

Время протекания тока термической стойкости, с

3

Климатическое исполнение и категория размещения по ГОСТ 15150-69

ХЛ1

Шины изготавливаются нескольких типоисполнений по сечению / номинальному току. Характеристики шин разных типоисполнений приведены в таблице 2.

По требованиям заказчика, технические характеристики, а также габаритные и присоединительные размеры шин могут иметь значения, отличные от указанных в табл. 1, 2.

Таблица 2. Технические характеристики шин различных типоисполнений

№ исполнения п/п

Поперечное сечение S, мм2 не менее

Номинальный ток, А не менее

Кол-во жгутов в пакете, шт.

Присоединительный размер р, мм

Толщина контактной площадки шины s, мм

Ширина шины b, мм

1

300

800

6

45

7,5

84

2

450

1300

9

45

11

84

3

600

1600

12

60

11

112

4

800

2000

16

60

15

112

Конструкция шин

Шины представляют собой пакет из нескольких жгутов, каждый из которых имеет в сечении прямоугольную форму и состоит из большого количества тонких медных проволок. Жгуты в пакете плотно укладывают в несколько рядов. Концы пакета подвергают лужению и прессуют в специальные медные заготовки-наконечники.

Внешний вид шин показан на рис. 1, 2.

Гибкая токопроводящая шина

Рис. 1. Гибкая токопроводящая шина. Внешний вид одного из исполнений

Гибкая токопроводящая шина

Рис. 2. Гибкие токопроводящие шины перед упаковкой

Цветовая маркировка шин выполняется полимерными маркировочными кольцами из цветных термоусадочных трубок. Цвет маркировки — в соответствии с фазировкой.

Габаритные и присоединительные размеры шин

Габаритные и присоединительные размеры шин показаны на рисунке 3.

Габаритные и присоединительные размеры шин

Рис. 3. Габаритные и присоединительные размеры шин

Стандартные значения длины шин (размер «а» на рис. 3) составляют 600, 800, 1000 и 1200 мм. Стандартные размеры диаметра присоединительных отверстий (размер «D») — 12, 18 мм.

Срок службы и гарантии предприятия-изготовителя

Средний срок службы шин — не менее 30 лет. Гарантийный срок эксплуатации шин три года со дня ввода в эксплуатацию, но не более трех с половиной лет со дня отгрузки с предприятия-изготовителя при соблюдении заказчиком условий транспортирования, хранения, монтажа и эксплуатации.

Преимущества гибких шин производства «ИЦ «МКТ»

Гибкие шины производства ООО «ИЦ «МКТ» имеют следующие преимущества:

  • высокая пропускная способность шин по номинальному току, не уступающая основному сечению шин распредустройства;
  • трехкратное лужение шин в процессе их изготовления;
  • высокая надежность электрического соединения;
  • температуры нагрева шин, соответствующие ГОСТ 8024;
  • большой срок службы;
  • гибкость шин, позволяющая выполнять соединение аппаратов при значительном отклонении их положения от проектного;
  • применение в составе шин проводов малого диаметра, позволяющее ослабить негативное влияние поверхностного эффекта и эффекта близости на величину и распределение тока в шине.

Примеры применения гибких шин

Примеры применения гибких шин показаны на рисунках 4, 5.

Соединение гибкими шинами шинного моста 10 кВ с ячейкой ЗРУ

Рис. 4. Соединение гибкими шинами шинного моста 10 кВ с ячейкой ЗРУ. ПС «Гафури», февраль 2016 г.

Соединение гибкими шинами шинного моста 10 кВ с выводами силового трансформатора

Рис. 5. ПС «Зубово», сентябрь 2016 г. Соединение гибкими шинами шинного моста 10 кВ с выводами силового трансформатора. По заявке заказчика гибкие шины одеты в плотную термоусадочную трубку черного цвета

Сведения о сертификации и испытаниях

Образцы гибких шин прошли успешные испытания на нагрев номинальным током в длительном режиме в аккредитованной испытательной лаборатории ОАО «СЗТТ», г. Екатеринбург, протокол испытаний № 07-019-17 от 08.02.2017 г.

Инженерный центр МКТ






ООО «ИЦ «МКТ»
620144, г. Екатеринбург, ул. Фрунзе, дом 96, оф. 510
8 (343) 220-37-42
[email protected]
www.gkmkt.ru

Источник: Материал размещен в журнале «Электротехнический рынок», №2 (74) Март-Апрель 2017

ШИНА (электрическая) — это… Что такое ШИНА (электрическая)?


ШИНА (электрическая)
ШИНА (электрическая)

ШИ́НА электрическая, медный, алюминиевый, значительно реже стальной неизолированный проводник, используемый в качестве сильноточного токопровода (напр., в распределительных устройствах).

Энциклопедический словарь. 2009.

  • ШИНА (пневматическая)
  • ШИНУАЗРИ

Смотреть что такое «ШИНА (электрическая)» в других словарях:

  • ШИНА ЭЛЕКТРИЧЕСКАЯ — см. Сборные шины …   Большой энциклопедический политехнический словарь

  • Шина электрическая — [busbar] медный, алюминиевый, реже стальной проводник (обычно прямоугольного или круглого сечения), используемый для больших токов (например, в электрических распределитльных устройствах электродуговых печей) …   Энциклопедический словарь по металлургии

  • ШИНА — электрическая медный, алюминиевый, значительно реже стальной неизолированный проводник, используемый в качестве сильноточного токопровода (напр., в распределительных устройствах) …   Большой Энциклопедический словарь

  • Шина (электрич.) — Шина электрическая, медный, алюминиевый, реже стальной проводник (обычно прямоугольного или круглого сечения), используемый для больших токов (например, в электрических распределительных устройствах) …   Большая советская энциклопедия

  • электрическая шина — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN bar …   Справочник технического переводчика

  • ШИНА — (1) на транспорте обруч, монтируемый на обод (см.) транспортных машин. Различают Ш.: а) металлические кольцевые полосы, которыми стягивают ободы колёс для придания им жёсткости и уменьшения износа; б) пневматические (см. .) резиновая или… …   Большая политехническая энциклопедия

  • шина уравнивания потенциалов — (equipotential bonding busbar): Шина, являющаяся частью системы уравнивания потенциалов и обеспечивающая соединение нескольких проводников для целей уравнивания потенциалов. распределительная цепь (distribution circuit): Электрическая цепь,… …   Словарь-справочник терминов нормативно-технической документации

  • шина — 3.3 шина (tyre): Приспособление, надеваемое на обод колеса машины для уменьшения износа колес и смягчения толчков при движении. Примечание Шины могут быть пневматическими или сплошными. Сплошные шины подразделяют на резиновые и нерезиновые… …   Словарь-справочник терминов нормативно-технической документации

  • Шина PCI — Разъём 32 разрядной PCI на материнской плате Разъём 64 разрядной PCI в Power Macintosh G4 PCI (англ. Peripheral component interconnect, дословно  взаимосвязь периферийных компонентов)  шина ввода/вывода для подключения периферийных устройств к… …   Википедия

  • шина — ы; ж. [нем. Schiene] 1. Металлический обруч, надеваемый на обод колеса. Железные шины. Починить шину. 2. Резиновый обруч или наполненная сжатым воздухом специальная оболочка, надеваемые на обод колеса для увеличения амортизации и улучшения… …   Энциклопедический словарь

ШИНА ЭЛЕКТРИЧЕСКАЯ — это… Что такое ШИНА ЭЛЕКТРИЧЕСКАЯ?


ШИНА ЭЛЕКТРИЧЕСКАЯ

см. Сборные шины.

Большой энциклопедический политехнический словарь. 2004.

Смотреть что такое «ШИНА ЭЛЕКТРИЧЕСКАЯ» в других словарях:

  • ШИНА (электрическая) — ШИНА электрическая, медный, алюминиевый, значительно реже стальной неизолированный проводник, используемый в качестве сильноточного токопровода (напр., в распределительных устройствах) …   Энциклопедический словарь

  • Шина электрическая — [busbar] медный, алюминиевый, реже стальной проводник (обычно прямоугольного или круглого сечения), используемый для больших токов (например, в электрических распределитльных устройствах электродуговых печей) …   Энциклопедический словарь по металлургии

  • ШИНА — электрическая медный, алюминиевый, значительно реже стальной неизолированный проводник, используемый в качестве сильноточного токопровода (напр., в распределительных устройствах) …   Большой Энциклопедический словарь

  • Шина (электрич.) — Шина электрическая, медный, алюминиевый, реже стальной проводник (обычно прямоугольного или круглого сечения), используемый для больших токов (например, в электрических распределительных устройствах) …   Большая советская энциклопедия

  • электрическая шина — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN bar …   Справочник технического переводчика

  • ШИНА — (1) на транспорте обруч, монтируемый на обод (см.) транспортных машин. Различают Ш.: а) металлические кольцевые полосы, которыми стягивают ободы колёс для придания им жёсткости и уменьшения износа; б) пневматические (см. .) резиновая или… …   Большая политехническая энциклопедия

  • шина уравнивания потенциалов — (equipotential bonding busbar): Шина, являющаяся частью системы уравнивания потенциалов и обеспечивающая соединение нескольких проводников для целей уравнивания потенциалов. распределительная цепь (distribution circuit): Электрическая цепь,… …   Словарь-справочник терминов нормативно-технической документации

  • шина — 3.3 шина (tyre): Приспособление, надеваемое на обод колеса машины для уменьшения износа колес и смягчения толчков при движении. Примечание Шины могут быть пневматическими или сплошными. Сплошные шины подразделяют на резиновые и нерезиновые… …   Словарь-справочник терминов нормативно-технической документации

  • Шина PCI — Разъём 32 разрядной PCI на материнской плате Разъём 64 разрядной PCI в Power Macintosh G4 PCI (англ. Peripheral component interconnect, дословно  взаимосвязь периферийных компонентов)  шина ввода/вывода для подключения периферийных устройств к… …   Википедия

  • шина — ы; ж. [нем. Schiene] 1. Металлический обруч, надеваемый на обод колеса. Железные шины. Починить шину. 2. Резиновый обруч или наполненная сжатым воздухом специальная оболочка, надеваемые на обод колеса для увеличения амортизации и улучшения… …   Энциклопедический словарь

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
