Что такое коаксиальный дымоход?
Содержание:
Что такое коаксиальный дымоход?
Преимущества такого дымохода
Особенности монтажа
Газовые котлы с коаксиальным дымоходом
Вывод
Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали обычные трубы. Однако со временем изобрели коаксиальный дымоход. Что это за устройство? В чём его преимущество? Этим вопросам стоит уделить особое внимание.Что такое коаксиальный дымоход?
Коаксиальный, значит один предмет в другом. Дымоход так назвали, потому что у него тоже одна труба, вмонтированная в другую. Внутри они между собой не соприкасаются, а соединены перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов, и других аппаратов с закрытой камерой сгорания.- обеспечивает постоянный приход воздуха, для горения газа в камере,
- выводит продукты сгорания топлива.
Принцип его работы понять несложно. По внешней трубе поступает воздух, а по внутренней выходят вредные вещества. Обычно эта конструкция около 2 м, и состоит она из следующих частей:
- прямые трубы – они формируют сам канал системы дымоотвода;
- сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
- тройник – используется при соединении с котлом;
- колено, согнутое на 90% — эта часть помогает сделать повороты в дымоходе;
- прочистка – позволяет проводить регламентные работы;
- наконечник – защищает от осадков и ветра.
Это конструкция стандартного дымохода, но если его направленность горизонтальная, то чаще состав будет следующим:
- прямые трубы,
- согнутое колено,
- боковой наконечник.
Используется 3 вида стали для изготовления коаксиальных дымоходов:
- нержавеющая,
- кислостойкая,
- оцинкованная.
Кроме этих вариантов, есть и комбинированные конструкции, где совмещены детали из разной стали. Благодаря тому, что устройство сделано из качественного материала, оно не подвергается разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
Но чтобы он хорошо работал, стоит серьёзно подойти к приобретению оборудования. Перед покупкой придётся учесть некоторые моменты:
- сделать подробный план магистрали с точными размерами,
- какой вид топлива,
- температура на улице,
- изолированность помещения,
- показатели котла, могут повлиять на выбор трубы,
- качество изделия,
- толщина стен.
Учтя всё это, удастся подобрать трубы подходящего диаметра, длины и так далее.
Преимущества такого дымохода
Есть множество аргументов, в пользу использования коаксиального дымохода.- Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
- Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
- Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
- Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
- Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
- Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
- Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
- Монтаж. Установка этой конструкции очень лёгкая.
Итак, из перечисленных выше пунктов видно, насколько удобно пользоваться коаксиальным дымоходом.
Особенности монтажа
Говоря о монтаже этого оборудования, следует помнить, что есть 2 варианта – вертикальный и горизонтальный.- Вертикальный вывод трубы применяется, если нет возможности монтировать её в стене.
- Горизонтальная установка осуществляется при условии, что котёл имеет принудительную вентиляцию. По правилам, максимальная длина, горизонтально установленного дымохода, должна быть не более 3 м. Но, перед её установкой, лучше ознакомиться с инструкцией от производителя.
Далее стоит рассмотреть основные принципы монтажа этого устройства.
- Сначала надо выбрать место для котла и трубы. Монтировать их следует одновременно. По отношению к котлу, дымоход должен находиться на 1―1,5 м выше. Если существует потребность, трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкцию поднимают на 2 м. Также, нужно соблюсти расстояние не меньше 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться друг него на расстоянии 1 м. Никаких преград, наподобие стен, не должно быть ближе 1,5 м.
- Следующим шагом является проверка покупки. Следует убедиться, что все части устройства на месте. Иначе посреди процесса монтажа придётся бежать в магазин за недостающим элементом.
- Теперь можно приступить к самим работам. Сначала просверливается отверстие в стене. Его диаметр вымеряется по дымоотводу.
- Труба заводится в дыру, а затем соединяется с котлом, с помощью хомута. Собирая все части дымохода, необходимо соблюсти угол по отношению к земле. Это делается для того, чтобы стекал конденсат за здание, а не в котёл.
- Сделанное отверстие заделывается монтажной пеной вокруг дымохода.
- Для эстетического вида, на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
- Если делается вывод трубы через крышу, тогда важно использовать изолирующие патрубки и негорючую изоляцию. Также не забыть оставить воздушную прослойку между перекрытием и дымоходом. Отверстие, через которое выведена труба, следует внимательно загерметизировать.
- Последним шагом будет проверочный запуск системы.
Очень важно, при монтаже дымоотвода, придерживаться техники безопасности. Так как трубы могут быть острыми, безопаснее работать в перчатках. Укреплять и герметизировать соединения можно исключительно огнеупорными материалами. Придерживаясь этих инструкций по установке и безопасности, получится сделать качественный выход для дыма.
Однако, есть проблема с которой всё равно можно столкнуться – замерзание дымоотвода. Если игнорировать эту возможность, то обмерзание может привести к поломке отапливающего агрегата. На данный момент эксперты считают, что проблема в неправильном теплотехническом расчёте. Так как КПД отопительного аппарата зависит от того, насколько нагретый подающий воздух, то конструкторы уменьшили диаметр трубы для выхода продукта сгорания. Этим они увеличили КПД. Однако, именно из-за этого, появляется больше конденсата во внутренней трубе, который впоследствии замерзает. Чтобы избежать этой проблемы, советуется правильно подбирать диаметр и длину трубы.
Газовые котлы с коаксиальным дымоходом
Видя преимущества такого дымохода, многие хотят использовать именно его. Однако, для этого нужно правильно подобрать котёл, ведь чтобы пользоваться коаксиальным дымоходом, нужна закрытая камера сгорания в котле. Для этого подходят аппараты работающие на газе. Но стоит ли их приобретать? Чем они отличаются от обычных котлов?выход коаксиального дымохода из стены дома
В наше время такое оборудование пользуется огромным спросом. В чём преимущество газового котла с закрытой камерой сгорания?
- Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
- Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
- Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
- Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
- Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
- Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
- Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.
Неудивительно, что сегодня это оборудование имеет большой спрос на рынке.
Вывод
Какой можно сделать вывод из приведённой выше информации? Коаксиальный дымоход является очень практичным и полезным изобретением. В отличие от обычного, он выполняет 2 функции одновременно – вывод продуктов сгорания, и ввод в камеру необходимого для горения воздуха. Из перечисленных преимуществ особенно можно выделить высокий КПД, безопасность для людей и атмосферы, простота монтажа. Именно этого сегодня каждый человек ожидает от системы отопления. К тому же, этот дымоход совместим с самым популярным видом газового котла.что это такое, виды, требования для установки на газовый котел и правила монтажа
Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет коаксиальный дымоход, получивший в последнее время все большее распространение при обустройстве отопительных агрегатов в жилых домах. В чем его преимущества, принцип работы, можно ли изготовить прибор своими руками и как правильно установить, вы узнаете из нашей публикации.
Что это такое и для чего он нужен
Название коаксиальный данное устройство получило благодаря своей конструкции из двух соосных труб, помещенных одна в другую. Один канал воздухозаборный. По другому рукаву продукты горения из топочной камеры выходят в атмосферу.
Применяется дымоотвод такого типа в отопительных аппаратах, работающих на газе: газовых колонках, котлах, радиаторах, конвекторах. Печные дымоходы на основе кирпичной кладки производители газовых котлов использовать не рекомендуют.
Как устроен дымоход
Устройство состоит из двух труб разного диаметра. Внутренний рукав вставляется в трубу большего сечения и удерживается в ней посредством специальных перемычек. Они не дают возможности каналам соприкасаться друг с другом и в то же время обеспечивают надежное крепление.
Один конец этой двойной конструкции соединяется с отопительным прибором, второй выводится наружу через стену дома.
Прямолинейные части соединяются между собой входящими в комплект коленами различной конфигурации, с помощью хомутов и специальных прокладок, обеспечивающих надежное соединения.
Принцип работы
Функционирует коаксиальный дымоотвод по следующей схеме.
Через его наружную трубу большего диаметра в камеру сгорания всасывается воздух с улицы.
По внутреннему каналу меньшего сечения переработанные котлом продукты горения выводятся из помещения наружу.
При этом уличный воздух, проходя по внешней трубе, нагревается от горячего внутреннего канала и поступает в камеру сгорания теплым, снижая тем самым энергетические затраты котла или колонки на обогрев нового притока воздуха.
Внутренний канал, в свою очередь, охлаждается холодной воздушной массой, поступающей снаружи. Такой кругооборот защищает систему от перегрева, увеличивает её производительность и обеспечивает безопасное функционирование нагревательного аппарата.
Виды и конструкции

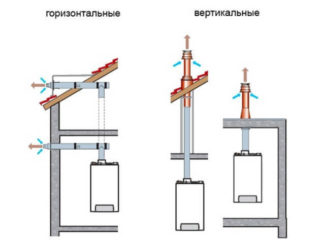

По способу монтажа дымоотводы коаксиального типа классифицируются на:
Зачастую дымоудаляющие устройства создаются в виде смешанных конструкций. В них присутствуют и вертикальные, и горизонтальные участки.
Какой лучше выбрать
Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.
Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.
В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.
Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.
Преимущества и недостатки
Коаксиальный отвод обладает целым рядом несомненных преимуществ.
- В силу своей двухтрубной конструкции он постоянно нагнетает в топливную камеру обогревателя уличный воздух, насыщенный кислородом. В результате топливо, поступающее в камеру, сгорает полностью. Возрастает КПД горелки, экономится топливо, повышается экологическая составляющая всей системы.
- Воздух в жилом помещении не выжигается и присутствие аппарата с газовой горелкой в комнате не ощущается.
- Газовый прибор с таким устройством экологичен, не наносит вред окружающей среде, потому как вредные выбросы в атмосферу отсутствуют.
- Использование коаксиальной конструкции позволяет делать монтаж в стене дома, нет нужды встраивать пятиметровый вертикальный дымовой канал.
- Дымоходы подобного типа могут использоваться не только в индивидуальных домах, но и при установке автономной системы отопления в многоквартирном доме.
- Крепежные элементы для них универсальные, подходят для применения на всех типах котлов.
К недостаткам можно причислить следующее.
- Применение такой конструкции ограничивается только моделями отопительного оборудования с закрытой топкой.
- Стоимость в сравнении с обычной дымоходной трубой выше. Сэкономить можно в случае небольших размеров изделия на монтаже.
- За счёт разницы температур, в каналах устройства нередко образуется на выходе конденсат. Борются с ним установлением правильного уклона и монтажом противообледенительной защиты. В вертикальных конструкциях коллективного пользования устанавливают обязательно приемники, отводящие конденсат в канализацию.
Срок службы такого дымохода
Продолжительность нормального функционирования дымовой трубы зависит от нагревательной мощности агрегата и материала, из которого изготовлен отвод.
В России популярны двухканальные дымоотводы из нержавейки и пластика.
Дымоотводы из нержавейки могут применяться как печные при использовании газовых котлов в системе обогрева. Из нержавейки сделаны дымоходы известной фирмы Риннай. Срок службы таких изделий от 30 и более лет.
Сделать самому или заказать
Коаксиалку самому сделать сложно. Изготовление поворотного колена требует навыков и приспособлений. А вот купить или заказать профессионалам высококлассное изделие будет гораздо проще и надежнее.
Если имеется опыт работы с электроинструментами, и вы уверены в собственных силах, можно осуществить подключение своими руками.
Советы по выбору
При выборе устройства необходимо оценить все те факторы, которые перечислены выше. Главное – совместимость устройства с установленным у вас отопительным оборудованием.
Следует учитывать такие параметры:
- сколько котлов будет подключаться к устройству;
- мощность котла, а если их несколько – общую мощность всех подключаемых котлов;
- полный размер толщины стены, включая отделку.
Если для какой-либо марки аппаратов трубы в продаже отсутствуют, их можно заменить аналогами. Особенностью аналогов являются универсальные места для присоединения, подходящие для газовых котлов различных типов, а также низкая цена по сравнению с брендовыми марками.
Строительные нормативы
При установке дымоотводов требуется соблюдение правил, прописанных в СНиП.
Оголовок располагают в 2-х метрах от уровня земли.
Протяженность канала при горизонтальной установки должна составлять не более 3-х, а при вертикальной – 5-и метров.
Выступающий наружу за стену дома наконечник должен иметь трехградусный наклон к топочному аппарату. Причем его длина регламентируется производителями и не может быть менее 15-20 см.
Котельная с газовым котлом в индивидуальном домовладении должна быть обеспечена вентиляцией.
Требования пожаробезопасности к дымоходам
Место сопряжения канала со стеной в деревянном доме или в любых других зданиях необходимо изолировать термоизоляционным слоем. Хорошо подойдет базальтовый утеплитель. Часто в отверстие вставляют гильзу из асбоцементной трубы и заполняют пространство между гильзой и отводом асбестовым шнуром.
Сила тяги
Если вертикальный дымоход обеспечивает хорошую тягу, то у горизонтального устройства для усиления тяги надо строго соблюдать технологию сборки: нижние элементы рукава вставлять в верхние на глубину не менее половины его диаметра, крепко фиксировать хомутами.
Нельзя допускать задувания котла, в результате чего появляется обратная тяга. Систему необходимо защищать от ветра, не располагать её вблизи окна.
Если все-таки сила тяги резко уменьшилась, прибегают к помощи специалистов, которые смогут обследовать устройство с помощью высокоточного тепловизора на предмет пробоя или прогорания.
Изготовление и установка дымохода своими руками
Нормальная работа дымоудаляющего отвода зависит от правильного расчета его параметров и дальнейшей установки. Профессионалы утверждают, что дома соорудить конструкцию, ни в чем не уступающую заводской, не удастся. Единственное, можно выполнить прямой отрезок коаксиальной трубы. А вот самостоятельную установку при наличии навыков работы с электроинструментами осуществить вполне реально.
Перед монтажом проверяют комплектность устройства.
По заранее определенному месту на стене размечается выводное отверстие. Его высверливают на высоте 150 см над напольным котлом и под углом в 3 градуса к поверхности стены. Отверстие для настенного обогревателя можно делать сразу после сборки поворотного колена.
Первое звено, трубу или колено, подсоединяют к выходному патрубку котла через адаптер. Все линейные элементы соединяются с помощью обжимных хомутов.
Стеновое отверстие изолируется базальтом или асбестом. Выходной участок устройства через отверстие выводится на улицу.
Установка дымохода для бани производится по такой же схеме.
Вместо классического двухканального дымоотвода, в определенных случаях для настенных газовых котлов обустраивают раздельный дымоход. Схема его монтажа представлена ниже.
Чертеж и схемы
Установка горизонтальной конструкции:
Различные варианты монтажа:
Варианты подключения вертикальных коаксиальных дымоотводов:
Монтаж раздельного дымохода:
Расчет размеров
Сечение отводного канала не должно быть уже диаметра выходного патрубка водонагревателя. Это значение для трубопровода указывается в технических документах котла.
Существует определенная зависимость размера сечения дымоотвода от мощности котла. Её можно проследить по приведенной внизу таблице.
| Диаметр внутреннего канала, мм | Мощность оборудования, кВт |
| 120 | 24 |
| 130 | 25–30 |
| 170 | 40–45 |
| 190 | 50 |
| 230 | 80–90 |
Видео по монтажу
В данном видео подробно показывается ход и нюансы установки двухканального дымоотвода:
Особенности монтажа
Перед выходным наконечником канала на улице должно быть свободное пространство не менее 150 см. Для наращивания трубы применяют дополнительные удлинители от того же производителя.
Вертикальный дымоотвод располагают строго выше конька.
Частые ошибки и проблемы при установке
Чаще всего не соблюдают правильный уклон вывода горизонтальных конструкций.
Ошибки в проведении расчета системы.
Не соблюдались противопожарные и строительные нормы.
Нельзя при сборке двухканального дымохода использовать материалы, не отвечающие условиям температурного режима.
Обслуживание и чистка
В дымовом устройстве все продукты сгорания улетучиваются и не задерживаются. Чистить его от какой-то копоти нет необходимости. С целью оценки общего состояния его осматривают раз в 3-4 года. Ежегодно проверяют и очищают приемник конденсата.
Советы специалистов
Существует мнение, что чем больше сечение трубы, тем ниже вероятность замерзания конденсата.
Для регионов с холодным климатом, где обледенение дымохода серьезная проблема, рекомендуется использовать модифицированную модель с антиобледенением – специальной удлиняющей насадкой для внутреннего канала.
Не лучший вариант – использовать более 2-х колен в одной сборке.
Нельзя допускать стыки труб в месте прохода через стену.
Многие производители рекомендуют делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.
В деревянных домах термоизолятором может служить базальтовое волокно. Оно выдерживает большой перепад и широкий диапазон температур. Единственное, надо предусмотреть его защиту от влаги.
Как утеплить?
Существуют специально утепленные модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. В них двухканальная конструкция заключена ещё в одной трубе, а пространство между ними заполнено теплоизолирующим негорючим материалом. Такая конструкция надежно защищает канал от обледенения, предотвращает его замерзание.
Данное явление связывают с поступлением конденсата во внешний канал. Если выполнен недостаточный уклон в сторону котла, то конденсат потечет в сторону выходного отверстия и обледенения избежать не удастся.
Чтобы предотвратить появление конденсата, необходима удлиняющая насадка на внутренний канал.
Заключение
Надеемся, что информация, которую вы почерпнули из данной статьи, поможет вам выбрать надежное устройство. Желаем вам успехов в благоустройстве своего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.
Загрузка…Что такое коаксиальный дымоход — Как выбрать и установить
Подавляющее большинство людей стремится к комфорту. В зимнее время практическим синонимом комфорта является тепло, и если в многоквартирном доме за него отвечает ЖКС, то в частном жилье создавать уют приходится самостоятельно. В последнее время многие отдают преимущество разнообразным печам и котлам, и коаксиальный дымоход может стать весьма полезной частью подобной системы отопления.
Что такое коаксиальный дымоход
С конструктивной точки, это дымоотвод, состоящий из пары интегрированных друг в друга труб неодинакового диаметра. При этом стенки труб не соприкасаются, а лишь соединены в ряде мест перемычками для получения общей жесткости конструкции. Собственно, «один в другом» это и есть расшифровка понятия «коаксиальный». Такой дымоход часто используется для газового котла, конвектора или другого аппарата с закрытой камерой сгорания. Суть этого изобретения заключается в том, что по наружной трубе к нашему котлу подводится воздух, а по внутренней отводится дым и другие продукты горения.
Естественно, что просто две трубы к котлу не присоединишь так, чтобы гарантировать нормальную циркуляцию газов и при этом обеспечить приемлемый внешний вид. Поэтому в действительности устройство коаксиального дымохода немного сложнее, и конструктив обычно включает в себя следующие элементы:
- прямые трубы, формирующие основную часть дымохода;
- угловые колени, позволяющие сделать повороты в нужных местах;
- тройник для соединения труб от разных котлов, а также для присоединения к ним;
- устройство для сбора и вывода конденсата.
Последняя деталь весьма важна, так как из-за разницы температур на стенках труб непременно будет образовываться и скапливаться влага. Чтобы она не стекала в котел или на стены и нужен отстойник с возможностью слива.
Для изготовления коаксиальных дымоходов используется сталь, причем она может быть нержавеющей, кислотостойкой или просто оцинкованной. Для получения оптимального варианта часто используют комбинированную конструкцию из двух видов металла, но точный выбор будет зависеть от местных условий эксплуатации.
Что хорошего в коаксиальном дымоходе
У подобных конструкций есть масса достоинств. Вот основные плюсы коаксиального дымохода вкратце:
- Непременный для осуществления горения газ-кислород берется с улицы, соответственно в помещении уровень этого весьма полезного газа практически не падает
- Из-за соседства с трубой-дымоходом подаваемый кислород тоже нагревается, что улучшает процесс горения и снижает теплопотери в магистрали
- Кроме снижения теплопотерь стоит помнить о том, что улучшенное горение, это еще и снижение количества выбрасываемых продуктов горения, а значит, большая экологичность системы
- Внешняя труба является теплоизолятором, и при соприкосновении с элементами стен, перекрытий или кровли значительно меньше опасность возгорания
- Закрытость камеры гарантирует отсутствие самой возможности выхода угарного газа в комнату, что повышает комфортность и безопасность использования прибора
- Вариативность размеров гарантирует, что вне зависимости от мощности нагревательного прибора можно подобрать оптимальный вариант дымохода
Кроме того следует отметить, что даже самые большие дымоходы относительно компактны, а при знании технологии установки их монтаж не составляет особого труда. Однако прежде чем переходить к установке стоит поговорить о самом котле.
Читайте также Дымоход для газового котла и Устройство дымохода в бане для дровяной печи
Коаксиальные дымоходы для котлов
Перечисленные преимущества способны заставить многих задуматься об использовании именно такого варианта отопления. Но нужно понимать, что для этого требуется именно котел с закрытой камерой, например, на газе.
Использование же подобного оборудования предусматривает целый ряд норм по монтажу-эксплуатации, но как раз применение коаксиального дымохода поможет упростить, а то и снять многие вопросы.
Общие требования техники безопасности предусматривают наличие специально отведенного места под котел. В частности, среди обязательных условий числиться наличие приточной вентиляции, расположенной на далее определенного расстояния от прибора. Далеко не в каждом жилье такая вентиляция есть или же место под котел может оказаться слишком далеко от готовой. В результате приходится переделывать систему вентилирования или устраивать наружный дымоход, что достаточно трудоемко и влечет определенные расходы. При закрытой камере и коаксиальном дымоходе эти требования неактуальны, а значит, можно упростить себе жизнь и сэкономить деньги!
Как уже упоминалось выше, приточный воздух во время прохода по внешней трубе нагревается. В результате заметно повышается КПД основного оборудования – не нужно дополнительно тратить энергию на прогрев газа, и она вся будет использована только для нагрева теплоносителя в системе. Единственно, что нужно будет учитывать, это расположение системы по отношению к оконным проемам, но об этом мы еще поговорим, когда будем рассматривать сам монтаж.
Как выбрать правильный дымоход
Одной из неприятных сторон использования коаксиальных конструкций является высокая вероятность промерзания воздуховода. Чтобы этого не случилось, следует внимательно подбирать диаметры труб и их материал. Теоретически сделать коаксиальный дымоход можно и самостоятельно, однако без специального оборудования надежность такой конструкции, скорее всего, будет минимальной, поэтому лучше все же потратиться на фабричное изделие. Те более что так при обнаруженных неисправностях будет с кого потребовать возмещение убытков.
Что касается самого выбора, то советуем вам привлечь для расчетов специалиста, так как для подбора оптимальных размеров нужно учитывать несколько обязательных моментов:
- мощность используемого топливного агрегата;
- вид применяемого топлива;
- среднюю и максимально низкую температуру на улице;
- толщину стен, через которые будет проходить труба дымохода;
- надежность теплоизоляции помещения с котлом.
Безо всякого намека на рекламу предлагаем вам несколько названий брендов, которые занимаются производством коаксиальных дымоходов и предлагают действительно качественную продукцию. Аристон (Ariston), Baxi, Ferroli, Viessmann, Protherm, Vaillant – все это достаточно известные, заслуживающие доверия марки. Впрочем, вы сами можете выбрать производителя, главное, не забудьте проверить сертификаты на продукцию и получить официальную гарантию!
Установка коаксиального дымохода
Огромнейшим плюсом использования котлов с закрытой камерой горения и дымоотводом описанного типа является то, что для монтажа последнего не нужно никаких специальных навыков. Вполне достаточно иметь подробную инструкцию, минимальный набор инструментов и относительно «прямые руки».
Возможны два варианта размещения дымоотводящей трубы – вертикальный либо горизонтальный. Первый пригодиться тем, у кого нет возможности вывести ее наружу через стену, а также в случае, если котел не имеет принудительной вентиляции. При горизонтальном размещении нужно помнить, что максимальная длина дымоотвода не может превышать 3 метров. Правда, тут возможны варианты, поэтому следует внимательно прочитать инструкцию производителя. При горизонтальном размещении на каждый метр длины делаем наклон в 1 см.
Прежде, чем приступать к монтажу, следует правильно выбрать место, ведь устанавливать котел и дымоход нужно одновременно. Дымоход должен размещаться так, чтобы его горизонтальная выходящая часть была выше котла на метр или полтора. При необходимости можно поднять вертикальную часть на высоту до 3 метров.
Выходное отверстие в результате должно быть не ниже, чем на 2 метра от земли и не ближе 50 см до ближайших окон или дверей. Также нужно помнить, что перед выходом дымохода на расстоянии полутора метров не должно быть стен, столбов, деревьев и так далее. Если есть окно над самим дымоходом, то до него должно быть не меньше 1 метра.
Горизонтальный дымоход Navien — схема
Не забудьте проверить покупку и убедиться в наличии всех нужных элементов. Конечно, все можно докупить, но прерывать процесс и бежать на поиски недостающей детали не совсем удобно.
То же самое касается инструментов – подготовьте все загодя, и тогда установка коаксиального дымохода не займет много времени. Сам монтаж идет в следующей последовательности:
- Высверливаем в стене отверстие диаметром чуть больше наружной трубы
- Заводим трубу в подготовленное отверстие и присоединяем через хомут или тройник к котлу, следя за соблюдением углов (это нужно, чтобы конденсат стекал в отстойник, а не на стены или в котел)
- Щель между стеной и трубой заделываем обычной монтажной пеной (на баллоне есть инструкция, но на всякий случай напомним, что заливается щель не больше, чем на треть объема, чтобы избежать сдавливания при расширении)
- На стыках можно смонтировать специальные накладки, улучшающие эстетический вид, а выходное отверстие закрываем специальной насадкой
Если из-за особенностей помещения приходится делать вывод через потолочные перекрытия и крышу, то в обязательном порядке следует использовать теплоизолирующие патрубки из негорючего материала. Хотя коаксиальный дымоход по определению безопасен, лучше перестраховаться на тот случай, если в магазине вам подсунули негодную трубу.
Пробный запуск системы стоит делать сразу, не дожидаясь отопительного сезона, так вы убедитесь в исправности и работоспособности системы, а в случае проявления дефектов успеете их заранее исправить.
Коаксиальный дымоход газового котла. Для чего нужен и в чем преимущество?
Коаксиальная система дымоудаления является универсальным решением для подключения котлов практически всех ведущих зарубежных производителей. Что представляет собой такое устройство, как коаксиальный дымоход? Это конструкция, состоящая из двух труб разного диаметра, которые вставлены одну в другую и между которыми находится перемычка. Она призвана решить две основные задачи:
- Непрерывный приток свежего воздуха для обеспечения горения
- Вывод продуктов сгорания топлива
Из чего он состоит?
Коаксиальный дымоход – это «труба в трубе». При соединении элементов дымохода применяется технология лазерной сварки, а трубы изготовлены методом бесшовной экструзии. Внутренняя труба выводит выхлопные газы, а труба большего размера служит средством для притока воздуха в камеру сгорания котла. За счет движения воздушных потоков разной температуры создается необходимая тяга.
Две трубы никаким образом не соприкасаются друг с другом благодаря наличию специальных перемычек. В комплекте дымохода уже имеется все необходимое для его подключения к котлу. Конструкция дымохода, таким образом, состоит из двух труб разного сечения, коаксильного колена, настенной декоративной накладки, соединительного хомута, адаптера, а также фланца.
С помощью адаптера котел подсоединяется к трубам дымохода. Функцию переходника выполняет колено. Хомуты скрепляют элементы дымохода для создания большей прочности. Дополнительными элементами являются фланец для настенной прокладки труб, декорирующая накладка, а также гофрированная труба, которая обеспечивает более удобный монтаж.
Преимущества и недостатки
Благодаря применению уплотнителей высокого качества достигается полная герметичность оборудования и газоплотность всей системы. На каждом этапе производства конструкция коаксиального дымохода для газового котла проходит строжайший контроль, начиная от анализа используемого материала и заканчивая испытаниями уже выпущенных изделий. Благодаря особой конструкции повышается безопасность самого дымохода, кроме этого, исключается расход дополнительной энергии на нагрев воздуха, увеличивая КПД системы.
Среди плюсов использования коаксиального дымохода можно выделить следующие:
- Сниженный расход газа и уменьшение теплопотерь. Воздух, поступающий по наружной трубе, нагревается от внутренней, и также является теплым
- Пожаробезопасность за счет быстрого остывания коаксиальной трубы благодаря притоку холодного воздуха по наружной трубе
- Лучшее сгорание топлива и отсутствие вредоносных выбросов в воздух
- Высокая экологичность
- Сохранение комфортного микроклимата в помещении, ведь процесс горения проходит в закрытой камере, а воздух, необходимый для этого, берется с улицы
- Экономия пространства в комнате за счет небольших габаритов устройства
- Большой ассортимент устройств, различающихся по мощности
- Простота монтажа
Недостатки
- Проблема сбора конденсата – при установке вертикальной конструкции (через крышу)
- В некоторых случаях возможно обмерзание, чаще всего, при неправильном теплотехническом расчете
Установка коаксиального дымохода
Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.
При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.
При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.
Важно знать! При использовании углов и отводов необходимо учитывать, что уголок 90 градусов съедает один метр длины дымохода, а каждый уголок в 45 градусов – 0,5 метра длины.
Внутренняя часть коаксиальной трубы представляет собой в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой — ровная труба. При необходимости изменения размера трубы, отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.
Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.
Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.
По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход может быть сдвинут как вправо, так и влево, а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения. От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.
До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.
Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.
Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.
Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.
Обычный дымоход или же все же коаксиальный?
С дымоходами «труба в трубе» в основном комплектуются настенные котлы с закрытой камерой сгорания. Напольные же решения комплектуются обычными дымоходами. На чем же останавливать свой выбор?
Само собой, с коаксиальным дымоходом в газовом котле возникает множество упрощений. Да и производительность такого решения остается на высоте. Но вот котлы с такими дымоходами все являются энергозависимыми. Без наличия света запустить котел попросту не получится.
Так же настенные котлы ограничены по мощности. У вас вряд ли получится найти настенные котлы мощностью более 35 КВт, если говорить о европейских марках. Если объект у Вас большой, придется комплектоваться напольным газовым котлом с полноценным дымоходом. Либо устанавливать два настенных котла, что будет чаще всего более затратной процедурой.
Так же главным преимуществом коаксиальной системы остается ее постоянное и высокое КПД. С обычным дымоходом КПД уже начинает зависеть от многих факторов. Но на самом деле, тут больше стоит вопрос выбора газового котла, не сколько дымохода. А уже в зависимости от котла, будет автоматически решен и вопрос с дымоходом.
Читайте так же:что это такое и как ее установить
Содержание статьи:
Отопление дома при помощи котла требует обеспечение двух главных требований – непрерывной подачи воздуха для поддержания процесса горения и отведения продуктов сгорания. На сегодня наиболее эффективным, простым в работе видом дымохода является коаксиальная труба для газового котла. Она отличается высоким КПД и безопасностью эксплуатации.
Что такое коаксиальный дымоход
Пластиковая коаксиальная труба
Строение дымохода таково, что внутри трубы с большей длиной располагается вторая короткая. Также присутствует конденсатосборник. В комплект входит набор колен, хомутов, накладок.
Назначение тонкой внутренней трубы заключается в отведении продуктов сгорания. Материалом ее изготовления служит качественная нержавейка. Роль наружной трубы заключается в подаче уличного воздуха в камеру внутреннего сгорания. Со стороны комнаты трубы соединены с котлом, а их противоположные концы выходят за пределы помещения. Так как наружная труба не имеет прямого контакта с раскаленным газом и агрессивными химическими веществами, для ее изготовления может использоваться дешевый материал.
Такая разновидность дымохода применяется в котлах, поддерживающих открытое горение топлива. Там, где традиционный печной дымоход по разным причинам применяться не может, устанавливают коаксиальный. В целях безопасности газовые котлы не рекомендуется присоединять к старым печным каналам.
Например, такой вариант применяется в квартирах с индивидуальным отоплением. Установка котла может производиться на первых этажах, при этом труба монтируется в горизонтальном положении, а тягу обеспечивает встроенная турбина.
Материал изготовления
Стальная конструкция
При изготовлении соосного дымохода применяют два вида материала – нержавеющую сталь и пластик
Пластик
Основным преимуществом пластиковой системы является ее доступная цена. Трубы из ПВХ отличаются малым весом, что существенно облегчает их монтаж. Однако срок службы такого изделия будет ниже, чем у трубы из качественной нержавейки. Оптимальным решением будет использовать комбинированный материал – внутреннюю трубу из нержавеющей стали и наружную из ПВХ.
Нержавейка
Плюс трубопровода из нержавеющей стали заключается в высокой термостойкости материала. Нержавейка намного лучше пластика выдерживает воздействие высоких температур и конденсата с агрессивным химическим составом. Если в системе используется пищевая нержавейка, можно быть уверенным в долговечности трубы.
Для снижения количества конденсата и быстрого его испарения с внутренней поверхности конструкцию утепляют или приобретают готовое изделие с утеплителем.
Виды коаксиальных систем
Способ отведения продуктов сгорания зависит от разновидности котла и планировки помещения, в котором он установлен. Существует два способа выведения соосного дымохода за пределы помещения: горизонтальное – сквозь стену, вертикальное – через перекрытия и конструкцию кровли частного дома. Если котел расположен на первом этаже, боковой способ установки будет более удобным.
Вертикальная
Такой тип дымохода применяется исключительно для частного домостроения. Туба проходит через перекрытия, кровлю и выводится наверх. В плане экологии такой вариант отведения продуктов сгорания является более щадящим для окружающей среды. К тому же этот способ обеспечивает естественную тягу.
В нижней части трубы обязательно устанавливают пластиковый или металлический конденсатоприемник. Вертикальный вариант установки дымохода для котла с закрытой камерой сгорания является более дорогим и трудоемким.
Горизонтальная
Горизонтальный способ установки – единственный доступный вариант для квартиры. Этот способ требует минимального расхода материалов. Отрицательный уклон трубы обеспечивает естественное удаление конденсата.
Правила монтажа
Установка горизонтальным методом проще вертикального. Монтаж можно выполнить самостоятельно. Места такой дымоход займет совсем немного. Существует несколько правил, которые рекомендуется соблюдать при самостоятельном монтаже:
- Снаружи расстояние между землей и трубой должно составлять не менее 2 метров.
- Свободное расстояние от дымохода до других элементов, расположенных в помещении должно быть не меньше 50 см.
- Расстояние от нижней части окна до расположенного снизу вентиляционного отверстия должно превышать 100 см.
- С наружной стороны от земли до трубы должно оставаться свободное пространство высотой не менее 150 см, не занятое забором, столбами или прилегающими стенами.
- Чтобы конденсат стекал непосредственно на землю, дымоотвод монтируют с уклоном 3 – 12 градусов.
- Не допускается выводить трубу в смежное помещение. Только на улицу.
- Расстояние между рядом расположенными трубами должно составлять не менее 20 см.
Для самостоятельного изготовления и установки соосного дымохода потребуется приобрести:
- трубы необходимого диаметра;
- переходники для подключения труб к котлу;
- тройники и колено.
Надежную фиксацию деталей выполняют при помощи обжимных хомутов. При покупке дымохода в комплекте поставляется все необходимые элементы для сборки и фиксации конструкции.
В места прохождения трубы через конструкции дома – в перекрытиях, кровле и стенах – используют изолирующие огнестойкие прокладки. Они защищают материалы, которые соприкасаются с разогретым дымоходом, от перегрева и возгорания.
Преимущества и недостатки коаксиальных дымоходов
Коаксиальный дымоход исключает вероятность попадания угарного газа в помещение
Если сравнивать коаксиальный дымоход с другими разновидностями, его преимущества очевидны:
- Для поступления чистого воздуха в закрытую камеру применяется замкнутая система. Поэтому воздух из помещения, где установлен котел, не расходуется.
- При использовании такой схемы исключается вероятность проникновения опасного угарного газа в помещение.
- Система не влияет на образование сквозняка в помещении, изменение влажности, температуры, а также других параметров микроклимата.
- С таким дымоходом газовый котел приобретает повышенную производительность. При этом природный газ расходуется в экономичном режиме, а объем вредных веществ в окружающей среде сокращается.
- Дымовая труба не контактирует с рядом расположенными конструкциями и материалами, благодаря наличию защитного кожуха и прослойки воздуха.
Если при монтаже и в процессе эксплуатации такой системы соблюдать рекомендации изготовителя, вероятность аварийных ситуаций отсутствует. Еще один приятный плюс – доступная стоимость такого дымохода.
Единственный недостаток коаксиальной трубы заключается в замерзании конденсата в холодное время на участке трубы, расположенной снаружи. Этот вопрос легко решается дополнительным утеплением минеральной или базальтовой ватой. Некоторые модели оснащены специальным оголовком. Укорачивать трубу специалисты не рекомендуют.
Коаксиальный дымоход его виды и особенности
В последнее время коаксиальный дымоход для газового котла стал использоваться всё больше, когда люди изготавливают себе очередную систему дымоотвода. Если дымоход смонтировали правильно, то он безукоризненно будет выполнять все свои задачи! Однако, коаксиальный дымоход для газового котла имеет множество подвидов, и они могут различаться как по техническим характеристикам, так и по многим другим факторам. Так что же обычному человеку вовсе стоит знать про устройство коаксиального дымохода.
Что это такое
Такой дымоход представляет собой достаточно простую конструкцию состоящею из двух труб, которые просто имеют различные диаметры и вставлены одна в другую. При этом наружный и внутренний контуры должны сохранять между собой просвет, максимум в пару сантиметров. При этом все коаксиальные дымоходы, условно разделяются на несколько групп, в плане используемых конструктивных особенностей:
Коллективные – специальные дымоходы, устанавливаемые на газовые котлы, которые чаще всего устанавливаются в процессе постройки самого здания. Однако они отличаются внутренним слоем теплоизоляции, что увеличивает их характеристику тяги.
Индивидуальные – специальные дымоходы, которые наиболее распространены, как понятно из названия, применяются для бытовых нужд и подключаются обычно лишь к одному прибору отопления.
То, насколько эффективной по факту станет ваша система отведения дыма можно оценить лишь по правильности выбора трубы. Но прежде, чем это сделать, важно узнать как вообще работают такие дымоходы, и к каким котлам лучше всего подходит коаксиальная труба.
Как это работает
Основной причиной установки такого дымохода, является его возможность одновременно выводить продукты горения и сразу же забирать чистый воздух на горение и также особым плюсом можно отметить его компактный вид. При этом воздух и дым циркулирует одновременно по нескольким каналам. А если вкратце, то работа дымохода происходит по следующему принципу:
- Сначала из наружного канала забирается воздух с улицы и поступает в камеру сгорания. Кстати наружный канал как раз ещё выступает в роли системы охлаждения, и лишь снижает нагрев у наружной трубы на несколько десятков градусов. Благодаря таким маленьким хитростям, коаксиальный дымоход своими руками можно сделать даже в деревянном доме, и при этом не придётся долгое время ломать голову над его защитой от нагрева огненной стихии.
- Во внутренний канал уходят продукты сгорания и выводятся наружу. И пока воздух с улицы совершает путь вдоль внутренней трубы до своей конечной цели, естественно начинает нагреваться, при помощи внутреннего канала, собственно который и отводит продукты горения. Таким образом, прежде чем поступить в топочную камеру, воздух уже нагревается, что в разы увеличивает общее КПД котла поскольку воздух поступает в камеру уже подогретым.
Чтобы трубы работали эффективно, вы обязаны чётко соблюсти технические нормы как для котла и коаксиальных дымоходов, и желательно провести расчеты всей системы заранее, а в дополнение правильно завершить сборку включаю и установку.
Какие котлы подходят для установки
Среди большого количества разновидностей, следует помнить, что есть марки котлов, которые можно подключить только к определённым дымоотводам, и они не воспринимают сторонние вставки. Weissmann, Buderus, Baxi – это именно те производители, ведь вся их техника изготавливается имея нестандартные размеры у выходных патрубков. Потому наиболее удобным для создания систем дымоотводов можно назвать применение фирменной комплектации вещей.
Также коаксиальные дымоходы могут включать в себя и дополнительные виды требований, ведь с самого начала его можно использовать лишь с котлами, в которых стоят закрытые камеры сгорания. Также есть и возможности по установке дымоотводов на любой котёл со встроенной атмосферной горелкой, но при условии того, что есть принудительная подача воздуха на горение что позволит забирать воздух из наружного канала трубы. Благодаря простой конструкции коаксиальные дымоотводы способны работать с неплохим КПД.
А для точного определения, возможно ли установить коаксиальный дымоход на ваш котел, нужно придерживаться всех параметров, что указываются в официальных технических документах изделия(паспорт котла). Там зачастую можно найти не только инструкции и даже нормы, но и общие требования о том, как установить и отладить систему отвода дыма, которую будет использовать ваш котел.
Какие виды труб бывают
Во всех же случаях как правило подбор дымохода может сводиться максимум к выбору того, из какого материала будет состоять труба. Ведь алюминиевая, нержавейка и пластиковая конструкции подходят для разных ситуаций и стоят соответственно тоже по-разному. В нашей стране больше всего востребованы изделия из пластика и нержавейки, первые как самые дешёвые, а вторые как наиболее надёжные.
Пластиковые дымоходы
Однако не стоит думать, что пластиковые дымоходы никуда не годятся. Они изготавливаются из необычного термостойкого полимера, которые способен нагреваться вплоть до 205 градусов и не плавится. Сами же трубы подключаются только к газовым типам конденсаторных оборудований. У этого дымохода есть такие достоинства, как:
- Малый вес конструкции.
- Относительно других своих собратьев, он стоит недорого.
- Монтаж производится быстро и просто.
Однако главным недостатком можно назвать малые сроки службы пластиковых дымоходов. Есть и определённые ограничения, которые возникают при их подключении к простым газовым котлам. Система может использоваться только в том случае, если на котле будет установлен низкотемпературный режим отведения продуктов сгорания! В противном случае могут происходить различные казусы.
Трубы из нержавеющей стали
А вот нержавейка, которую используют для изготовки дымоходов, одна из самых устойчивых материалов, ведь она способна выдержать любые кислоты и температурный режим вплоть до 550 градусов, что в несколько раз больше, чем результат любой пластиковой трубы. При этом у производителей есть несколько конструкций дымоходов из нержавеющей стали:
Коаксиальные трубы из нержавейки. У труб которые состоят из нержавеющей стали отсутствует утепление, однако их конструкция предельно проста. Что и выплывает в главный минус, ведь дабы снизить количество выпадающих конденсатов, необходимо произвести утепление вашего дымохода. А вот среди достоинств можно назвать долгие годы эксплуатации, а также возможности не только для бытового, но и для промышленного применения.
Утепленные коаксиальные трубы из нержавейки – это наиболее предсказуемая система и идеально подходит для того, чтобы создавать дымоотводы. К тому же, благодаря утеплённой конструкции улучшаются и аэродинамические свойства дымохода. Подключать можно как котлы с принудительными системами для удаления газов, так и с естественными, на усмотрение клиента и в зависимости от потребности. Больше всего подходит для бытового применения.
Что такое коаксиальный дымоход | Энциклопедия строительства YouSpec
Среди потребителей укоренилось мнение, что функциональность котла напрямую зависит от качества и правильности монтажа коаксиального дымохода, а также места его выхода на улицу. На самом деле важное значение имеет и степень вывода устройством вредных веществ, образующихся в процессе горения, в окружающую среду.
Коаксиальный дымоход – это достаточно новый вид дымоходов, который уже успел завоевать высокую популярность среди потребителей, благодаря своим компактным размерам. Слово «коаксиально» переводится как «совместно по оси».
Коаксиальный дымоход обладает одним важным отличием от других подобных устройств, которое заключается в том, что забор воздуха для работы котла осуществляется не из помещения, в котором он установлен, а из окружающей среды.
Следует заметить, что коаксиальный дымоход одновременно выполняет две важные задачи: он осуществляет подачу в топочную кислорода для ее нормальной работы, а также выводит отработанные газы в окружающую среду. В принципе, его конструкция похожа на сэндвич – труба в трубе.
Во внешнюю трубу поступает холодный воздух из окружающей среды и подается в топку, а посредством внутренней трубы на улицу осуществляется отвод отработанных горячих продуктов горения.
Важной характеристикой устройства этого типа считается то, что оно предупреждает выгорание кислорода в помещении, недостаток которого достаточно негативно сказывается на самочувствии людей.
Помимо этого, выгорание кислорода в помещении сопровождается тем, что топливо, находящиеся в топке печи, сгорает не полностью, а, значит, оборудование работает недостаточно эффективно и постоянно наблюдается огромное скопление сажи в просвете трубы. И только правильно установленный коаксиальный дымоход способен избавить вас от всех подобных неприятностей.
Достоинства
В сравнении с традиционным, коаксиальный дымоход обладает целым рядом неоспоримых преимуществ, заключающихся в высоком КПД отопительной системы, с которой он совместно используется, что достигается за счет поступления в топку уже хорошо прогретого воздуха.
Компактные размеры устройства также играют далеко не последнюю роль при выборе типа дымохода для котла. Помимо всего остального, такое оборудование не требует организации дополнительной вентиляции помещения, в котором установлен котел, так как при его использовании отсутствует эффект выжигания кислорода.
Также при использовании коаксиального дымохода не происходит заброса в помещение продуктов горения, что очень важно для сохранения здоровья людей, находящихся в непосредственной близости с котлом.
И, наконец, еще одним важным достоинством таких дымоходов является то, что при их эксплуатации не происходит чрезмерного прогревания стен, что иногда приводит к их преждевременному разрушению.
к оглавлению ^Принцип работы
Однако, несмотря на все свои достоинства, коаксиальный дымоход обладает существенным недостатком – это риск промерзания трубы, имеющей небольшой диаметр в холодное время года.
Это связано с тем, что топочные газы, выходящие сквозь нее, обладают и без того низкой температурой, так как они греют на выходе еще и внутреннюю трубу, в связи с чем образование конденсата для этого типа устройств является абсолютно нормальным явлением.
Но если температура окружающей среды опускается ниже – 15 градусов, возможно обмерзание трубы со всеми вытекающими отсюда неприятными последствиями.
В связи с этим некоторые обыватели утверждают, что такие устройства абсолютно не допустимо использовать в условиях суровых отечественных зим. Однако большинство специалистов сходятся во мнении, что промерзание является результатом их неправильной установки.
Но на самом деле промерзанию подвержены чаще всего устройства, обладающие высоким КПД, в которых температура отработанных газов практически доходит до точки росы, так как для таких устройств характерен минимальный диаметр трубы.
Из всего вышесказанного можно сделать только один вывод: чем меньше диаметр трубы, тем менее приспособленным является дымоход к низким температурам.
Поэтому для районов, характеризующихся значительным понижением температуры в зимнее время, гораздо разумнее приобретать дымоходы с большим диаметром трубы.
к оглавлению ^Установка коаксиального дымохода
Монтаж коаксиального дымохода допустим для всех газовых котлов, радиаторов и конвекторов, имеющих камеру сгорания закрытого типа.
Устанавливать его следует на минимальном расстоянии от отопительного прибора до стены. Из зоны установки следует убрать все легковоспламеняющиеся элементы. Предпочтительнее, если труба коаксиального дымохода будет выводиться наружу на 1,5 м выше выхода дымохода из котла.
При установке конструкции отверстие в стене должно точно соответствовать размерам трубы. В целом, требования, предъявляемые к установке конструкций этого типа, на самом деле, являются более щадящими, чем к монтажу традиционных устройств.
Если планируется монтаж устройства этого типа в деревянном доме, то для обеспечения безопасности конструкции его лучше проводить сквозь гильзу, изготовленную из асбестоцементной трубы.
Помимо этого, рекомендуется вокруг устройства забить шнуровой асбест, обладающий низкой теплопроводностью, что полностью исключит возможность возгорания деревянных элементов дома.
При установке трубы также рекомендуется обеспечить устройству небольшой уклон, так как в этом случае конденсат будет стекать по элементу вниз, а это предупредит застой влаги, что будет служить отличной профилактикой возникновения его обмерзания.
Неправы те, кто утверждает, что коаксиальный дымоход абсолютно не допустимо использовать в условиях наших суровых зим. На самом деле, это отличные высоко функциональные устройства, которые для обеспечения их нормальной работы просто должны быть правильно установлены.
Это нужно знать:
