ПАЙКА РАДИАТОРОВ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ своими руками [инструкция]

[Пайку радиаторов автомобиля можно выполнить самостоятельно], тем самым сэкономив на обращении за помощью к профессиональным мастерам.

Как известно, радиатор охлаждения двигателя является важным элементом системы охлаждения любого автомобиля, а поэтому всегда должен находиться в исправном состоянии.

Когда этот элемент охлаждения двигателя или кондиционера автомобиля дает течь, многие водители стремятся сразу заменить его на новый агрегат, однако, не всегда это по карману, тем более провести необходимый ремонт можно и своими руками.

Проблема течи радиаторов больше всего касается тех автомобилей, которые имеют устройство с циркулирующей жидкостью охлаждения.

Между тем, если вовремя не ликвидировать эту проблему, в любой момент могут произойти более серьезные поломки, вплоть до полного заклинивания всей поршневой системы, а такая поломка уже требует капитального ремонта двигателя, а значит и существенных финансовых затрат.

Пайка системы охлаждения выполняется своими руками достаточно просто, при этом нет необходимости обладать какими-то профессиональными познаниями в механике.

В данном случае устранить течь радиатора своими руками можно как снаружи, так и изнутри агрегата.

Устройство агрегата

Стоит отметить то, что использование охлаждающих радиаторов практикуется не только в автомобилях. Эти важные устройства используются также и в самых разных приборах.

Та же система отопления в машине тоже имеет свой радиатор. Есть радиатор и для кондиционера.

Все они выполняют похожие функции и, несмотря на некоторые конструктивные сходства, имеют множество различий, как по своей работе, так и по исполнению.

В автомобиле такой агрегат в обязательном порядке состоит из набора алюминиевых трубок, к которым особым образом прикреплены в большом количестве тоненькие пластинки, которые способствуют увеличению коэффициента теплоотдачи трубок.

Основное предназначение алюминиевых трубок в этом случае — это обеспечение протекания охлаждающей жидкости, нагретой до определенной температуры.

Протекая таким образом по трубкам, жидкость избавляется от излишнего тепла, которое уходит в атмосферу. Для более эффективного охлаждения радиатор постоянно обдувается специальным вентилятором.

Несмотря на то, что это охлаждающее устройство устроено достаточно просто и состоит из небольшого набора элементов, важность его в работе двигателя переоценить трудно.

Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество.

Достаточно часто устройство начинает плохо функционировать ввиду того, что произошло внутреннее засорение медных патрубков или сердцевины.

Также причиной неисправности может стать его внешнее засорение.

Кроме этого, очень часто радиатор ломается вследствие самых разных механических неисправностей, к которым можно отнести появление микротрещин в поверхности патрубков, а также в местах их крепления к основанию.

Это может стать результатом плохой пайки, а может носить и другой характер. В случае если причиной неисправности агрегата стало засорение, то справиться с проблемой поможет промывка.

При возникновении неисправностей механического характера, решать проблему придется путем проведения определенных ремонтных работ.

Механические неисправности можно ликвидировать при помощи специального клея, некоторых химических составов, однако чаще всего это делают при помощи пайки.

Пайка универсальных радиаторов автомобиля или кондиционера проводится своими руками достаточно просто, при этом потребуется минимум материалов и инструмента.

На видео ниже показано, как выполнить пайку радиатора кондиционера самостоятельно.

Видео:

Подготовительные работы

Так как от радиатора главным образом зависит эффективность охлаждения двигателя или кондиционера, то за его техническим состоянием необходимо внимательно следить.

Прежде всего, следует регулярно проводить технический осмотр на предмет работоспособности, а кроме этого, контролировать уровень охлаждающей жидкости, которая циркулирует в нем по замкнутому циклу.

Появление течи является одной из наиболее часто встречающихся причин выхода из строя этого охлаждающего агрегата, причем как у автомобиля, так и у кондиционера.

Появиться она может по разным причинам. В первую очередь, это может случиться из-за каких-либо повреждений механического характера.

Кроме этого, вызвать течь могут и всевозможная вибрация, идущая от работающего двигателя или кондиционера во время движения автомобиля. В некоторых отдельных случаях жидкость может начать протекать не только в патрубках, но и в местах их соединения с основанием.

При появлении течи радиатора устранить проблему поможет пайка, которую можно выполнить своими руками. Пайка выполняется в стационарных условиях и для этого оптимально подойдет гаражное помещение.

При обнаружении течи необходимо, в первую очередь, слить с агрегата всю охлаждающую жидкость, после чего аккуратно демонтировать его со штатного места в автомобиле.

В том случае, когда в качестве охлаждающей жидкости выступает тосол, рекомендуется сливать его в специальную чистую емкость, чтобы потом использовать вторично.

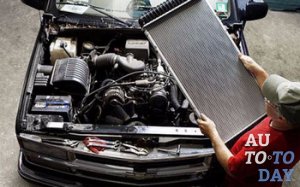

Далее от устройства аккуратно отсоединяют все патрубки, стараясь их не повредить. После этого отвинчивают крепления агрегата в штатном месте и вытягивают из подкапотного пространства.

Демонтированный радиатор рекомендуется уложить на ровную устойчивую поверхность, в качестве которой может выступать рабочий стол в гараже.

О том, как правильно выполняется пайка радиатора своими руками, подробно рассказано на видео, размещенном ниже.

Видео:

Выполнение пайки

Для того чтобы пайка была выполнена по всем правилам и в соответствии с технологией, необходимо подготовить для работы весь необходимый материал и инструмент.

В обязательном порядке потребуются припой, флюс, а также мощный ручной паяльник.

Место, где непосредственно и произошла течь, следует тщательно очистить от грязи и пыли, для чего можно использовать различные химические реагенты, после чего его высушивают.

Далее на поверхность неисправного радиатора следует аккуратно нанести небольшое количество специального флюса, который можно заменить на паяльную кислоту или канифоль.

В этом случае следует отметить то, что лучше всего использовать именно паяльную кислоту. Данная универсальная кислота наносится только на предварительно разогретую поверхность радиатора.

Разогреть поверхность можно при помощи паяльника, мощность которого должна составлять порядка ста ватт. Для этих целей подойдет и небольшая газовая горелка.

Когда кислотой будет покрыта вся поверхность поврежденного радиатора, аккуратно наносится олово, которое паяльником равномерно разравнивается по всей площади.

В такой последовательности работу рекомендуется выполнить несколько раз для того, чтобы повысить качество пайки.

Очень часто случается так, что радиатор выходит из строя прямо во время пути, вдали от гаража, где есть необходимые для ремонта материал и инструмент.

В этом случае рекомендуется всегда иметь под рукой специальный двухкомпонентный клей на основе эпоксида, который принято называть холодной сваркой.

Как правило, на упаковке данного средства подробно описывается процедура его нанесения на металлическую поверхность и для того чтобы устранить течь радиатора, достаточно только внимательно ее прочитать.

В некоторых отдельных случаях ликвидировать резко возникшую в радиаторе течь можно с использованием физической силы.

Для этого понадобятся плоскогубцы или какой-либо другой аналогичный инструмент.

Необходимо будет сильно сжать деформированное место и постараться как можно быстрей доехать до автомастерской или гаража.

Видео:

В любом случае, при появлении течи в элементах радиатора в автомобиле, ликвидировать ее нужно как можно быстрей, тем более что всю работу можно выполнить своими руками.

О том, как самостоятельно запаять радиатор, подробно рассказано на видео выше.

Достаточно часто устранить неисправность радиатора охлаждения можно некоторыми внутренними методами, к которым пайка не относится.

В этом случае следует использовать специальные химические составы, которые можно приобрести в специализированных магазинах.

Данный средства достаточно эффективны только в том случае, когда течь имеет небольшие размеры.

Следует отметить и то, что использование химических составов позволяет ликвидировать даже те течи, которые сложно обнаружить невооруженным глазом.

Используя данный метод, важным моментом является правильный подбор состава.

Видео:

О том, как пользоваться химическими реагентами для устранения течи в радиаторе, как правило, подробно излагается на инструкциях, идущих вместе с ними в комплекте.

Основным достоинством использования таких составов является то, что нет необходимости демонтировать агрегат. О том, как самостоятельно выполнить ремонт радиатора, подробно рассказано на видео в нашей статье.

Как запаять радиатор своими руками?

Самостоятельный ремонт транспортного средства – неотъемлемая часть жизни большинства автовладельцев, поэтому так важно хорошо ориентироваться в различных поломках и способах их устранения. Одной из частых проблем является неисправность радиатора, выступающая следствием самых различных причин. Конечно, проще всего купить новую деталь, но зачем, если можно отремонтировать старую и сэкономить немного денег.

Причины повреждения радиатора

Оснований для появления проблем с автомобильным радиатором не так уж много, и их можно разделить на два вида:

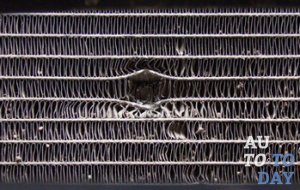

• Механические причины – способствуют появлению повреждений, нарушающих целостность и герметичность радиатора. Даже небольшой камень, вылетевший из-под колес транспортного средства, может привести к пробою, но на первом месте среди подобных оснований находится лобовое столкновение с другими автомобилями или объектами.

Кроме того, одним из подвидов механических причин считаются ремонтные вмешательства, когда неумелые действия автовладельца приводят к повреждению деталей (особенно при демонтаже радиатора).

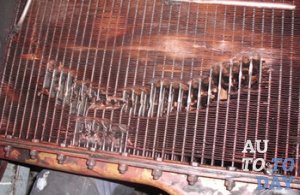

• Коррозия и естественный износ – еще одно основание для появления течи в охладительной системе. Запомните, даже малосущественные царапины или сколы очень быстро перерастут в активные коррозийные очаги, а если вовремя не решить эту проблему, то сквозь подобные отверстия антифриз начнет медленно вытекать наружу. Заметить такие трещины достаточно сложно, но скрупулезное обследование системы все же сможет привести к обнаружению проблемы.

Это две основные группы причин, способных вызвать повреждения радиатора, его разгерметизацию и последующую утечку охлаждающей жидкости. Однако существуют еще и некоторые проблемы эксплуатации, влияющие на нормальную циркуляцию охлаждающей жидкости.

Среди них выделяют образование накипи, которая появляется на внутренней поверхности радиатора в процессе циркуляции антифриза (как накипь в чайнике) и смешивание масла с антифризом, что является следствием плохой очистки подкапотного пространства и неаккуратности самого автовладельца (даже при попадании небольшого количества моторного масла в систему охлаждения его следует сразу оттуда удалить).

В первом случае, указанная неприятность касается водителей, которые в летнее время используют не антифриз или тосол, а дистиллированную воду, способствующую появлению осадка, плотно закрепляющегося на внутренней поверхности радиатора.

Последствия течи

Учитывая, что радиатор автомобиля вместе с имеющимся в нем антифризом обеспечивают охлаждение силового агрегата и его защиту от перегрева, то логично предположить, что лишившись такой поддержки, мотор просто выйдет из строя. Думаю, не стоит говорить, во сколько выльется его ремонт, тем более, что не все поломки поддаются «лечению», и вполне вероятно, что вам придется менять весь силовой агрегат в сборе. Кроме того, вытекающий антифриз попадает на другие автомобильные детали, что сказывается на них не самым лучшим образом.

Определение места пропуска радиатора

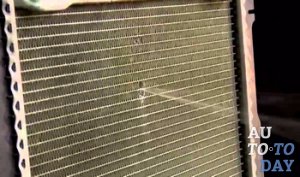

Если вы заметили, что силовой агрегат машины начал перегреваться, а недавно залитая охлаждающая жидкость куда-то делась, стоит проверить радиатор на наличие пробоин. Чтобы выполнить такую диагностику, необходимо снять деталь с транспортного средства и внимательно осмотреть.

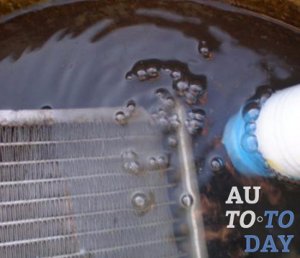

В тех случаях, когда визуальная диагностика не принесла никаких результатов, можно воспользоваться другим методом: закройте все отверстия радиатора пробками, а затем опустите деталь в емкость, наполненную водой.

Теперь посмотрите на поверхность воды: в местах, где выходят пузырьки, имеются повреждения.

Определить течь радиатора или патрубков, которые соединяют его с двигателем, несложно, а вот если утечек охлаждающей жидкости не наблюдается, но ее температура в процессе движения очень быстро достигает критической отметки, тогда установить истинную причину такого состояния будет непросто. Обычно существует два основания для подобной неисправности: это либо недостаточный уровень антифриза в системе (возможно в результате утечки), либо неэффективная работа радиатора.

В последнем случае вы не обнаружите под капотом следы вытекшей охлаждающей жидкости, а в ходе поисков причины неэффективной работы радиатора следует обратить внимание на состояние термостата и вентилятора, так как она во многом зависит от их исправного функционирования.

Чтобы убедиться, что виновником перегрева силового агрегата стал именно радиатор, а не термостат, проверьте уровень охлаждающей жидкости (он должен быть в норме), попробуйте завести мотор «на холодную» (должен запуститься без проблем), а по мере прогревания двигателя, температура патрубка, подающего в радиатор, будет немного повышаться, причем его теплая часть, при нормальном состоянии, не должна доходить до радиатора.

Если при достижении нормальной рабочей температуры (или чуть выше нормальной) нижний патрубок начнет теплеть, то это значит, что термостат исправен, и причина плохого охлаждения и правда кроется в радиаторе. В тех случаях, когда нижний патрубок по-прежнему остается холодным, есть серьезный повод задуматься о работоспособности термостата.

Набор необходимых инструментов

Для пайки радиатора охлаждения вам понадобятся две основные составляющие – это сварочный аппарат (можно воспользоваться паяльником) и присадочный материал, тип которого зависит от материала изготовления самого радиатора. В большинстве случаев используют алюминиевую или латунную присадку, а для обезжиривания поврежденного участка перед пайкой можно воспользоваться обычным растворителем (ацетоном). Также необходимо подготовить стандартный набор инструментов (ключи, отвертки, молоток и т.д.), ведь для проведения пайки радиатор необходимо предварительно изъять из автомобиля.

Поэтапный ремонт радиатора

Выполнение ремонтных работ имеет определенный алгоритм и в большинстве случаев проходит по одинаковому сценарию. Однако некоторые отличия все же могут наблюдаться, что обусловлено типом автомобильного радиатора.

Устранение течи алюминиевого радиатора

Пайка радиатора – отличное решение для устранения небольших повреждений с минимальным размером. Однако в случае самостоятельного ремонта алюминиевого изделия можно говорить только о так называемой «холодной сварке» или обычном заклеивании пробоины при помощи герметиков и клеящих составов. Дело в том, что запаивание алюминиевых радиаторов – очень сложный и трудоемкий процесс, а нюансы заключаются в особенностях подготовки флюса для обработки поверхности (к обычной канифоли в качестве дополнительных металлических присадок добавляют опилки висмута, цинка, кадмия в виде порошка или используют специальные готовые смеси).

Приготовлением состава или использованием уже готового вещества для пайки можно заняться после того, как вы зачистите и обезжирите поврежденную поверхность радиатора. Металло-канифольный флюс создают при помощи тигля – огнеупорной емкости, которую нагревают на плите или используя газовый паяльник. Когда канифоль начинает плавиться, в нее добавляют металлическую пыль и хорошенько перемешивают. Соотношение опилок и канифоли 2:1.

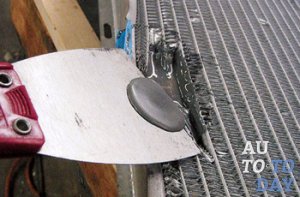

Полученный состав наносят толстым слоем на всю поверхность радиатора. Пайку под слоем флюса выполняют круговыми движениями, как бы втирая припой в поверхность, причем металлические опилки играют здесь роль абразивного материала. По сути, это самый простой способ устранения появившихся трещин.

Обратите внимание! Выполняя пайку алюминиевого радиатора, нельзя допускать попадания воздуха в обрабатываемую поверхность, так как алюминий очень быстро окисляется, а образующаяся оксидная пленка значительно снижает коэффициент адгезии основы и припоя.

Вторым, не менее распространенным вариантом избавления от пробоин радиатора является «холодная сварка», материал для которой представлен в виде небольших брусков, состоящих из двух компонентов: клеевой основы и катализатора. Проще говоря, здесь используется тот же принцип, что и в эпоксидных и полиэфирных клеях, а перед применением «холодной сварки» ее компоненты тщательно перемешиваются до создания однородной массы. После этого полученному составу придают коническую форму и вдавливают его острым углом в поврежденное место.

Этот способ позволяет небольшой части «холодной сварки» попасть вглубь поврежденной области, что обеспечивает более качественный ремонт. Для устранения трещин у основания входных или выходных трубок радиаторной решетки лучше использовать эпоксидный клей.

Интересно знать! На начальном этапе развития автомобилестроения двигатели транспортных средств имели небольшую мощность, и излишки тепла просто рассеивались. Однако с увеличением этого показателя появилась необходимость использовать дополнительные способы охлаждения силового агрегата. Так появились первые радиаторы, представленные в виде гладкостенной медной трубы, а уже в 1900 году было использовано наружное оребрение такого змеевика.

Ремонт радиатора из меди

Если вам требуется запаять медный радиатор, то, как и в предыдущем варианте, изделие необходимо снять (предварительно слив охлаждающую жидкость) и хорошенько очистить место пайки от накипи и следов коррозии. После этого рабочую часть обезжиривают растворителем.

Для выполнения пайки используют паяльник мощностью в 250 Вт, предварительно удалив с его жала окалину (поможет избежать брака при работе). Место пайки нужно прогреть при помощи паяльника или используя строительный фен. В случае с медным радиатором, зону вокруг пробоины (на расстоянии 5 мм) следует протравить паяльной кислотой, используя для этого обычную кисточку.

Выполнив все указанные действия, разогрейте паяльник и нанесите на его жало канифоль, после чего припоем делается лужение и запаивается место утечки. Пайка медного радиатора – несложный процесс. и для него хорошо подойдет припой ПОС-60

, который имеет невысокую температуру плавления. Для сравнения, при пайке латунного изделия лучше использовать более тугоплавкий припой ПОС-40, но место пайки нужно будет прогревать и дальше, конечно, если вам нужен качественный результат.

Интересный факт! Первый паяный медно-латунный радиатор увидел мир в 1913 году, а вместе с ним создавалась конструкция радиатора, в котором воздух поступал по горизонтальным воздушным трубкам, расположенным внутри бачка. Со временем число этих трубок только увеличивалось, что привело к созданию сотового радиатора, получившего широкое распространение в 30-х годах прошлого века. Дальнейшее совершенствование указанного элемента привело человечество к современным изделиям, которые продолжают развиваться и дальше.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Пайка алюминиевого радиатора автомобиля оловом своими руками

Существует несколько основных способов соединения металлов, которые применяются для ремонта различных изделий. Одним из них является пайка, который позволяет относительно просто и доступно заделать трещины, дыры и сколы в различных местах. Радиаторы нередко выходят из строя из-за мелких неполадок, связанных с целостностью корпуса. С учетом сложности их конструкции и относительно небольшой толщины металла, заделывать дыры сваркой не всегда удобно. В данном случае, пайка алюминиевого радиатора оказывается наиболее подходящим методом.

Пайка алюминиевого радиатора

Как и в случае со сваркой, алюминий сложно поддается спаиванию, что вызывает ряд сложностей во время ремонта. Современные технологии призваны помочь решить данную проблему. Для этого выпускаются новые виды припоев, более совершенное оборудование, узкоспециализированные флюсы и разрабатываются новые техники. Все это в комплексе необходимо знать специалисту, занимающемуся пайкой.

Сделать все можно и в домашних условиях, не обращаясь к специалисту. Для этого нужно иметь опыт работы с такими материалами, так как новичкам далеко не всегда удастся достичь результатов высокого качества.

Спаиваемость алюминия

Пайка алюминиевых радиаторов автомобилей относится далеко не к самым легким процедурам. Виною тому сложности, которые вызваны свойствами спаиваемости металла. Рабочая температура здесь относительно невысокая, так что для этого используются легкоплавкие припои. Это приводит к тому, что соединение получается не очень прочным. Слабое воздействие температур затрудняет проникновение вещества в структуру основного металла, что ухудшает соединение.

Главная сложность пайки алюминия и его сплавов состоит в образовании оксидной пленки. В отличие от температуры плавления самого металла, пленка плавится при более чем 2 тысячах градусов Цельсия. Таким образом, расплавить ее невозможно при пайке. Она затрудняет получение качественного соединения. Второй сложностью является скорость образования пленки, так как даже после очистки она может появиться через несколько секунд, что требует применения дополнительных растворителей. Металл в расплавленном виде сильно растекается. Это же касается и припоев с его содержанием, так что сложно формировать валик шва во время ремонтного процесса.

Трудности пайки алюминиевых радиаторов

Пайка алюминиевого радиатора паяльником осложняется формой самого изделия. В зависимости от того где случилась поломка, место может быт труднодоступным, обладать поверхностью предрасполагаемой к растеканию металла и так далее. Осложняется все и высокой активностью металла, приводящей к окислам. При разогревании алюминия до нужной температура очень сложно отследить, как хорошо он прогрелся, так как металл почти не меняет цвет в этой время. Это может привести к переплавлению основного металла.

Способы пайки алюминиевых радиаторов

Существует два основных типа пайки, использующегося при работе с алюминиевыми радиаторами. Первым является использование паяльника, что более доступно, но менее эффективно и удобно. Второй способ – пайка алюминия газовой горелкой дает более эффективный результат, но обходится дороже, а также далеко не у всех имеется соответствующая техника, так как она имеет относительно высокую стоимость.

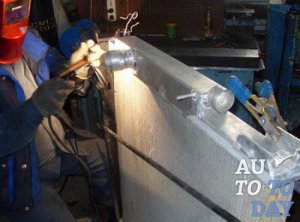

Пайка алюминиевого радиатора газовой горелкой

В качестве флюса при каждом из способов могут использовать в качестве припоя:

• Кадмий;
• Олово;
• Висмут;
• Цинк;
• Комбинированный флюс;
• Специализированные марки для алюминия.

Подготовка к пайке

Пайка алюминиевого радиатора охлаждения начинается с подготовительного процесса. В первую очередь следует заняться поверхностью основного металла. Здесь идет механическая обработка, чтобы снять частички грязи, пыли и прочих ненужных элементов. После этого следует обработать все растворителем. Это может быть бензин, ацетон или что-либо схожее. Эти процедуры должны помочь избавиться от оксидной пленки.

Пайка алюминиевого радиатора автомобиля требует правильного выбора флюса. Если его требуется приготовить самостоятельно, то это следует сделать еще до разогрева металла. В ином случае нужно просто подготовить его на рабочем месте, чтобы удобно было пользоваться.

Пошаговая инструкция по пайке

Когда все подготовительные процедуры завершены, то можно приступать к нанесению флюса на поверхность основного металла. флюсом нужно покрыть практически всю поверхность пайки. Это требуется сделать для того, чтобы максимально изолировать от влияния кислорода из воздуха, так как он приводит к появлению сложно разрушаемых оксидов. Если флюс не жидкий и работа ведется паяльником, то его нужно предварительно расплавить перед нанесением. При использовании газовой горелки его можно плавить уже на основном металле.

«Обратите внимание!

Желательно сделать промежуток между подготовительными операциями и основной пайкой как можно меньшим.»

После этого берется небольшая часть припоя и наносится на поверхность под температурным воздействием. Расплавленный металл будет сильно растекаться, так что нужно действовать аккуратно и не брать слишком много припоя. Нанесение нужно делать аккуратными круговыми движениями, равномерно распределяя количество материала по всей поверхности. Он должен распространиться не только на проблемном месте, но и захватить близлежащую область.

Пайка алюминиевого радиатора оловом и прочими видами припоев может иметь свои отличительные нюансы, но принцип проведения процедур практически всегда одинаковый. Сложности вызывают крупные сколы и дыры. Их приходится запаивать в несколько проходов. Понемногу на край поверхности наносится металл припоя. Он остывает и после этого наносится еще один слой, постепенно заволакивая все отверстие. Проблема состоит в том, что припой имеет более низкую температуру плавления, чем основной металл и может быстро расплавиться.



Таблица режимов пайки

У каждого припоя есть своя температура плавления, что заставляет мастера подбирать свои температурные режимы для каждого из них. Здесь приведены основные используемые марки:

Марка	Режим пайки	Максимальные параметры прочности получаемых швов, кгс/мм2
		АМц	АМг6	Д20
П-300-А	440° С	11	22	–
П-425-А		12	20,8	20,8
34А	550° С	9-10	–	28,8
В-62	510° С	12	–	23,8

Техника безопасности

Во время пайки нужно обеспечить хорошую вентиляцию, естественную или искусственную, чтобы как можно меньше дышать парами металла. Паяльник и горелка никогда не должны оставаться долгое время включенным, когда не используются или без присмотра. Это может привести к возникновению пожара.

Пайка радиатора охлаждения двигателя — как и зачем это надо делать?

Современные технологии позволяют продлить жизнь практически любой детали. Не исключением из этого является и радиатор охлаждения, роль которого состоит в том, чтобы быстро остужать охлаждающую жидкость, циркулирующую по двигателю автомобиля. Сегодня вы узнаете о таком важном мероприятии, как пайка радиатора охлаждения автомобиля своими руками, для чего это делается и с помощью каких приспособлений.

Зачем производится пайка радиатора?

Всем известно, что радиатор является частью охлаждающей системы автомобиля. В его задачу входит снижение температуры охлаждающей жидкости, которая набирает тепло, исходящее из двигателя. Из этого можно сделать вывод, что радиатор всегда работает в плотном контакте с жидкостями, которые состоят из воды. Многие водители и вовсе эксплуатируют свои транспортные средства исключительно на воде. Из-за чего трубки радиатора подвергаются воздействиям коррозии. Дело в том, что все радиаторы охлаждения имеют очень тонкие трубки, которые легко подвергаются как механическим, так и химическим воздействия, а поэтому небольшая ржавчина может легко вывести их из строя.

Протекающий радиатор становится причиной перегрева двигателя, а, как известно, работа в таком режиме практически для всех двигателей внутреннего сгорания недопустима, поэтому единственным выходом становится замена радиатора охлаждения, а так как эта процедура становится не всегда по карману, то многие водители прибегают к сварке или пайке радиатора.

Что нужно для пайки алюминия

Пайка металла – это один из способов создать неразъемное соединение при помощи легкоплавкого материала, роль которого в данном процессе – связующая. Главной проблемой при пайке алюминия является то, что он обладает свойством очень быстро подвергаться окислению, находясь на открытом воздухе. Проще говоря, этот материал имеет очень низкую температуру плавления, поэтому для его пайке используются другие материалы, нежели для других металлов.

Для пайки алюминия используют специальный припой, изготовленный из висмута. Виды данного припоя имеют соответствующие названия – ПОСВ-33, а также ПОСВ-55. Кроме того, вам понадобится специальный порошок, который имеет следующий состав:

• хлористый литий и калий – 23 и 56 процентов соответственно.
• сернокислотный натрий – не более 4%.
• обычная соль – ровно 7%.
• криолит – не более 10%.

Что касается старых медных радиаторов, то тут все проще. Для их пайки можно использовать обычный припой ПОС-60 или ПОС-40 для радиаторов, которые производятся из латуни.

Помимо специальных составов, вам понадобится паяльник.

Видео — Пайка феном в паре с маломощным паяльником

Как выполняется пайка радиаторов?

Теперь, когда мы приготовили все необходимое, самое время узнать, как выполняется пайка радиатора. Для начала необходимо снять его с автомобиля и подготовить.

Вначале под автомобиль устанавливается пустая тара, которая свободно вмещает в себя не менее 10 литров воды. Откройте кран на радиаторе и слейте охлаждающую жидкость в эту тару. Затем слейте остатки воды из блока цилиндров, вывернув оттуда соответствующий болт. После этого, открутите хомуты, которые крепят патрубки, идущие на радиатор. Патрубки можно снять и отложить, а крепления радиатора раскручиваются. В случае необходимости, с радиатора вначале нужно демонтировать электрический вентилятор охлаждения двигателя.

Как только радиатор будет снят, необходимо провести оценку его состояния и выявить дефектные участки. Сразу стоит отметить, что ремонту не подлежит защитная сетка радиатора. Поэтому перед тем, как проводить пайку трубок, удалите лишнюю сетку и замените ее установкой более надежной решетки радиатора.

Подготовка поврежденного участка выглядит следующим образом: вначале она зачищается при помощи наждачной бумаги и тщательно промывается, желательно в спирте. Это поможет избавиться от лишней грязи, обезжирить поверхность и предупредить повторное возникновение коррозии. Далее можно подключать паяльную лампу и ждать пока она разогреется. Пока происходит нагрев паяльника, нужно приготовить куски припоя и канифоли. Канифоль поможет обеспечить надежное сцепление скрепляемых элементов, а также достичь повышенного испарения оставшегося жира.

Теперь можно приступить непосредственно к пайке. Вначале нужно произвести лужение поврежденной поверхности, для этого паяльник окунают в кусок канифоли и ненадолго прикладывают к трубке радиатора. Не стоит слишком долго держать паяльник, так как стенки трубки очень тонкие и могут быстро расплавиться, осложняя, тем самым, поставленную задачу. На крайний случай, небольшой кусочек канифоли можно растопить прямо на поверхности трубки.

Как только лужение будет завершено, подцепите паяльником кусок олова и уложите на поврежденную трубку. Делайте все предельно аккуратно, иначе есть риск, опять же, расплавить трубку или вовсе, забить ее и тогда ремонт станет вообще невозможным. Как только кусок расплавленного олова окажется на трубке, его нужно распределить по поверхности, так как такой комок будет плохо держаться на ее поверхности. Если есть острая необходимость, то повторная укладка олова не запрещается, однако стоит учитывать, что при этом падает эффективность работы радиатора, так как стенка трубки становится намного толще.

Аналогичным образом пропаиваются все остальные дефектные участки, через которые возможна утечка охлаждающей жидкости. После этого, радиатор можно сразу же устанавливать на место, так как застывание припоя происходит мгновенно.

Увы, но проверить качество пайки можно только после установки радиатора на автомобиль. Для этого его крепят на «телевизоре» и устанавливают все навесное. Патрубки необходимо присоединять при помощи герметика. Для этого герметик набирают пальцем и обрабатывают им всю внутреннюю полость патрубка. Далее нужно выждать 5 минут для прихватки герметика к поверхности патрубка и только после этого одевать на приемные трубы радиатора. Крепление патрубков и их затяжка осуществляется при помощи металлических хомутов.

Теперь аккуратно залейте систему охлаждения, не проливая не капли – так вам будет проще вычислить место утечки, если таковое будет в наличии. Запустите мотор и дайте поработать ему на холостых оборотах в течение 5 минут. Если за это время охлаждающая жидкость не будет вытекать из радиатора, значит, пайка была произведена качественно.

Пайка радиатора автомобиля – устраняем течь самостоятельно!

Пайка радиатора автомобиля своими руками позволяет значительно сэкономить денежные средства. Но прежде, чем разобраться в технологии пайки, посмотрим, что же собой представляет автомобильный радиатор.

Когда необходима пайка радиатора автомобиля?

Этот узел двигателя автомобиля является составной частью системы охлаждения. Он устанавливается в моторах с жидкостной системой охлаждения и служит для снижения температуры разогретого тосола или, реже, воды. Охлаждение жидкости осуществляется потоком воздуха, направляемого за счет движения автомобиля или принудительно от вентилятора. Радиатор состоит из верхнего и нижнего бачков и сердцевины. Материалом для его изготовления служат медь и алюминий. Сердцевина радиатора может быть трубчатой или пластинчатой и по структуре напоминает пчелиные соты. Для придания необходимой жесткости и увеличения площади контакта с воздухом в сердцевине имеются латунные полоски.

Охлаждающая жидкость, нагнетаемая водяным насосом (помпой), подается в верхний бачок и стекает в нижний через сердцевину, где и охлаждается проходящим между пластинами воздухом. Любая часть машины имеет свой определенный срок эксплуатации. То же самое относится и к радиатору. Он в процессе работы забивается мусором, в него попадают различные камни и предметы. Также радиатор подвергается воздействию колебаний температур, вследствие чего на его деталях могут возникать трещины. Также повреждения могут возникнуть и вследствие коррозионного воздействия.

Сварка и пайка радиатора авто – что выбрать?

Всевозможные трещины и другие физические неисправности можно определить визуально. Также признаками проблем радиатора авто может быть подтекание охлаждающей жидкости и перегрев двигателя. Для того чтобы найти протечку этой детали, необходимо завести мотор, прогреть до рабочей температуры (обычно 80 °С) и визуально определить место утечки. Если точное место визуально определить невозможно, тогда радиатор необходимо снять, заглушить все его выходы, опустить в ванну, к одному выходу подключить компрессор (можно для подкачки колес) и определить место утечки по пузырькам воздуха.

Далее, в зависимости от материала, из которого изготовлен радиатор, а также характера повреждения, выбираем способ пайки. Если протечка небольшая, то заделываем ее при помощи припоя. При значительных повреждениях устанавливаем заплатки. Они могут быть латунные или медные. Если повредилась трубка, то ее целесообразно заменить, демонтировав паяльником старую и установив новую. Наибольшую сложность, с точки зрения слесарей, вызывает пайка автомобильных радиаторов из алюминия, так как при этом мгновенно образуется оксидная пленка. Поэтому при такой работе применять алюминиевый припой и активные флюсы. После пайки остатки флюса необходимо удалить.

Если течь образовалась не на трубках, а на бачке, может решить проблему сварка радиатора авто. Аргонная дуга в таком случае должна быть около 1000 °С.

Пайка автомобильных радиаторов из меди

Если ваш радиатор сделан из меди, то технология пайки будет примерно следующая. Необходимо слить охлаждающую жидкость, снять радиатор, затем очистить место пайки от накипи и следов коррозии металлической щеткой до блеска. Поверхность обезжирить растворителем.

Для пайки используем паяльник мощностью 250 Вт, с его жала необходимо удалить окалину. Так мы избегаем бракованных зон, которые потом очень скоро потекут вновь.

Затем место пайки необходимо прогреть. Делаем это при помощи паяльника, также можно использовать и строительный фен. Поврежденное место, а также зону вокруг него на расстоянии 5 мм, необходимо протравить паяльной кислотой. Делается это при помощи кисточки. Разогреваем паяльник, на его жало наносим канифоль, делаем лужение припоем и непосредственно запаиваем место утечки. Вот и вся технология! Особенности пайки алюминиевых агрегатов представлены выше.

Как запаять алюминиевый радиатор — продляем жизнь агрегата своими силами

Специалист запаивает радиатор

Радиаторы отопления из алюминия заслуженно получают в последнее время широкое распространение. Этому способствует ряд неоспоримых преимуществ, которыми обладают алюминиевые радиаторы:

• малый вес;
• выигрышный дизайн;
• высокая теплоотдача
• максимальное отношение тепловой мощности к стоимости.

Однако наряду с преимуществами алюминий как материал для радиаторов обладает значительным недостатком — трудностью, с которой связана его пайка. Давайте рассмотрим, как самостоятельно запаять алюминиевый радиатор правильно.

Почему трудно паять радиаторы из алюминия?

Для преодоления трудностей необходимо понять, с чем они связаны. Ведь невозможно решить проблему без осознания ее сути. Чем же вызвана особая трудность пайки алюминия?

Виной тому специфические химические свойства, присущие данному металлу. Благодаря высокой химической активности внешний слой поверхности любой алюминиевой детали быстро окисляется. Образуется так называемая «оксидная пленка» — тонкий слой оксидов алюминия, равномерно покрывающий всю поверхность детали.

Обратите внимание! Строго говоря, только существование оксидной пленки делает алюминий пригодным к промышленному использованию. Именно этот невидимый слой оксидов оберегает химически активный алюминий от быстрого коррозионного разложения.

Но в то же время такая пленка мешает соединению спаиваемых поверхностей. Для успешного проведения пайки деталей из алюминия, в том числе радиаторов отопления, необходимо сперва разрушить покрывающую поверхность оксидную пленку.

Для ее удаления при пайке служат флюсы. Слово «флюс» для неспециалиста обычно связано со стоматологией. Но в паяльном деле так называется смесь органических и неограниченных веществ, выполняющих следующие функции:

• удаление оксидной пленки с поверхности;
• снижение натяжения поверхности пайки;
• защита от неблагоприятного воздействия на процесс пайки условий окружающей среды;
• улучшение растекания припоя по поверхности.

Важным свойством паяльного флюса является отсутствие реакции между ним и припоем. Исключением являются специальные флюсы для реактивно-флюсовой пайки.

В качестве флюсов для пайки алюминия обычно используются:

• цинк
• висмут
• кадмий
• комбинированные флюсы

При самостоятельной пайке алюминиевых радиаторов также широко используются самодельные флюсы, или плавни.

Пайка алюминиевых радиаторов — практические советы

Пайка в домашних условиях

Ознакомившись с теорией, давайте перейдем к практике и рассмотрим довольно простой способ, как паять алюминиевый радиатор с применением железно-канифольного флюса.

Помимо самого радиатора нам понадобятся:

• обычный бытовой паяльник
• канифоль
• оловянно-свинцовый припой
• тигель — огнеупорная емкость
• железные опилки

Как происходит пайка?

Сам процесс пайки выглядит следующим образом:

• Поверхность пайки необходимо подготовить самым тщательным образом — очистить загрязнения, зачистить остатки покраски наждачной шкуркой и растворителем. Перед пайкой поверхность следует обезжирить спиртосодержащими препаратами и вытереть насухо. Помните, что от правильности подготовки поверхности в значительной степени зависит успех всей операции.
• Приготовим железно-канифольный флюс. Для этого чистый тигель нагреваем на газовой плите либо паяльной лампе. Расплавляем канифоль и, помешивая, добавляем к нему железные опилки из расчета одна часть опилок на две части канифоли.
• Расплавленный флюс наносим на паяемую поверхность. Следите, чтобы вся поверхность пайки была покрыта флюсом, который изолирует ее от доступа воздуха.
• Важно не только, чем запаять алюминиевый радиатор, но и как запаять. В среду расплавленного флюса вводится припой, которым лудится паяемая поверхность. Для этого на паяльник берется небольшое количество припоя, и он наносится на поверхность под слоем флюса круговыми движениями. Железные опилки при этом играют роль абразива, разрушающего оксидную пленку. А слой канифоли препятствует доступу к поверхности пайки кислорода из воздуха и образованию новой пленки.

Мы описали самый простой способ, который подойдет для пайки небольших дефектов алюминиевых радиаторов. При устранении более серьезных повреждений лучше воспользоваться способом с применением самодельных плавней, которые позволяют получить спайный шов лучшего качества.

Пайка с применением самодельных плавней

Паяльник для применения в быту

Для этого способа понадобятся:

• паяльник;
• канифоль;
• тигель;
• ступка для изготовления плавня;
• оловянно-висмутовый припой;
• поваренная соль;
• хлористый калий;
• хлористый литий;
• сернокислый натрий;
• криолит.

Компоненты для изготовления плавня можно приобрести в специализированных магазинах химреактивов либо заказать в Интернете.

Обратите внимание! Припой можно изготовить самостоятельно, введя в расплав обычного оловянно-свинцового припоя висмут с таким расчетом, чтобы доля массы висмута в готовом припое составляла 5%. Однако можно приобрести и готовые оловянно-свинцово-висмутовые припои ПОСВ-33 или ПОСВ-50. В продажу такие припои обычно поступают в виде проволоки или прутка.

DECORAL Fresh Breeze 500×80

Процесс пайки алюминиевого радиатора с помощью плавня проходит так:

• Поверхность под пайку готовится и зачищается аналогично предыдущему способу. Обязательно обращайте внимание на то, чтобы она была сухой и обезжиренной. Попадание влаги и жира на место пайки легко может свести на нет все ваши усилия.
• Изготавливаем плавень. Для этого необходимо взять 4% сернокислого натрия, 7% чистой поваренной соли, 56% хлористого калия,10% криолита и 23% хлористого лития. Каждый компонент по отдельности(!) перетирается в ступке до состояния пудры. Компоненты соединяются и перемешиваются до полной однородности. Так как готовая смесь впитывает влагу, хранить плавень необходимо в стеклянной посуде (желательно из темного стекла) с герметично закрывающейся крышкой.  И беречь от попадания прямых солнечных лучей.
• Готовый плавень нагревается в тигле до расплавления и наносится на чистую, обезжиренную и подогретую поверхность. Осуществляется пайка оловянно-свинцово-висмутовым припоем под слоем плавня.

После окончания пайки и застывания шва радиатор необходимо проверить на герметичность. Для этого его заполняют водой. Для лучшего обнаружения протекания воду можно слегка подкрасить перманганатом калия (марганцовкой). Если в течение одного-двух часов просачивания воды сквозь спаечный шов не обнаружено, процесс пайки можно считать успешным.

Важно! Также следует помнить, что пайку биметаллических радиаторов со стальным сердечником можно рассматривать лишь как временную меру. Как показывает практика, спаечный шов у биметаллических радиаторов почти никогда не бывает долговечным, поэтому необходимо задуматься о замене агрегата.

Заключение

При наличии должных навыков пайка алюминиевых радиаторов вряд ли вызовет серьезные затруднения. Не следует также забывать о мерах предосторожности. Так как некоторые используемые вещества ядовиты и могут нанести вред здоровью, работать следует в перчатках (это также убережет руки от ожогов), а помещение должно быть оборудовано качественной вытяжной вентиляцией.

Как запаять пластик у автомобильного радиатора.

Технология стремится к усовершенствованию да так, что потребитель и не подозревает об оснащении своего приобретённого автомобиля изделиями с новыми разработками.

Я речь веду о системе жидкостного охлаждения двигателя, главным элементом в которой выступает радиатор, который часто повреждается при лобовом столкновении автомобиля, а в лучшем случае деформируется. Точно буду уверен в том, что никому не будет приятно ездить на битом автомобиле, да ещё и с протекающим радиатором.

Каждый жидкостный радиатор заключён между двумя баками для отвода и подвода охлаждаемой жидкости. В теорию движения жидкости по радиатору углубляться не стану, отмечу лишь, что несколькими годами ранее все автомобильные радиаторы комплектовались металлическими бачками, а ремонт радиатора и его чистку мог провести любой автолюбитель у себя дома. Флюс, припой и паяльник был почти у каждого.

Пластмассовые бачки облегчают конструкцию радиатора, но для многих автолюбителей, как им кажется, ремонт и обслуживание таких радиаторов пугает своими возможными последствиями и часто владельцы автомобилей с дефектным радиатором спешат приобрести новый или отобрать из б/у рабочий.

Любой радиатор жидкостного охлаждения, только не нужно учитывать радиатор, деформированный до состояния ‘баяна’, можно восстановить. Сейчас открыты многие сервисы с подобными услугами, правда, и стоимость таких услуг ощутима, но, когда нет оптимального решения, приходится следовать советам бывалых.

Когда же у Вашего автомобиля появилась проблема с радиатором, осмотрите его. Если металлические соты охлаждающей части радиатора целы и бачки его из пластика, то Вам немного повезло с ремонтом.

По моим наблюдениям отмечу, что попадавшие в большие аварии автомобили, оснащённые радиаторами с металлическими бачками, всегда укомплектовывались новыми радиаторами и только потому, что старые радиаторы разрывало или деформировало так, что ‘гармошка стояла в стороне и плакала’. А вот, автомобильные радиаторы с пластмассовыми баками просто срывало с креплений или , в худшем случае, ломало бачки. Это мои наблюдения, а не статистические данные.

Паяем пластмассовые бачки автомобильного радиатора.

Вот пример одного из ремонтов радиатора, когда применили не специальную аппаратуру и инструменты, а самые простые материалы и средства, которые найдутся у любого в гараже. Я не оспариваю науку  и технические новшества, не осуждаю других, а без навязчивости показываю желающим, как без всего этого можно обойтись в определённых случаях, и поэтому всегда готов выслушать и помочь любому, кому это интересно.

При лобовом столкновении автомобиля вырвало бампер и правую фару. Автомобиль развернуло по ходу в правую сторону и сорвало радиатор. Детали всего не уточняю. Повредился правый бачок радиатора, крепление вырвало, места установки температурных датчиков остались целыми.

400 евро на дороге не валяются, а ремонтировать радиатор никто не соглашался и ясно почему. Большая возня и временные затраты, которые должны окупится для некого мастера, а тут за ремонт пластика большую сумму не запросишь. Ремонт и пайка автомобильного радиатора — услуга не дешёвая. Предлагали бывшие в использовании, но почти по стоимости новых. Грубо скажу — жлобы. Никогда не обращал внимание на бренды и порой наша отечественная, и даже советских времён деталька, ценнее становилась на какой-либо иномарке, нежели по стоимости её родная.

Ближе к сути вопроса. У Вас на руках разбитый радиатор. Соты целы или запаяны — не страшно. Пластмассовые бачки повреждены — это то же не страшно! Уверяю Вас. Даже, когда Вы не нашли всех осколков от разбитого бачка, огорчаться не нужно. В нашем случае была похожая ситуация и вот, что мы делали.

Термопушки, газовой горелки и фена у нас не было. Собрали простенький паяльник на медном стержне диаметром около 8 мм. Вот тут отмечу самое главное то, что собранный нами паяльник питался низким и переменным напряжением около 10 вольт, и от автомобильного аккумулятора.

На медный стержень намотали два слоя стеклоткани, поверх которой уложили десять витков нихромовой проволоки с диаметром 0,8 мм, концы которой скруткой соединили с гибкими монтажными проводами. А что бы тепло, получаемое от нашего нагревателя не терялось, все десять витков проволоки обмотали мокрой асбестной нитью, то есть, немного изолировали.

Многие со мной согласятся в том, что пластик теряет некоторые свои свойства при низкой температуре и становится хрупким, а в случае с автомобильным радиатором я уверен в определённых свойствах используемой пластмассы для бачков, которые легко поддаются контактной пайке с оплавлением и проплавкой, тем более, что остаточных напряжений и деформаций при аккуратной пайке возникать не должно.

Для соединения элементов бачка радиатора мы применяли пластмассовые изделия с близкими характеристиками. В конкретном случае, для заливки использовали ручку от пластмассового ведра для садовых работ, а для соединения в шов применили пластмассовые хомуты.

Кто-то сейчас напомнит об армировании, но мы не забыли об этом. Использовали серпянку из стекловолокна с ячейкой 4 мм. Удобно вплавляется в основу, а ещё она не создаёт дополнительных напряжений в материале. Более того, ячейка такого размера после оплавления пластмассы не уменьшает упругость застывшей массы, а прочность и стойкость к механическим повреждениям в месте ремонта повышается.

Уверенно утверждаю об этом потому, что всё описанное проверено мною лично на практике и не один десяток раз.

Главные правила, которыми руководствуюсь при пайке подобной пластмассы.

• Температура в месте плавления пластика не должна превышать температуру, при которой пластик становится текучим или горит.

Нарушается внутренняя структура материала. После застывания такого пластика он становится хрупким, а место пайки разрушится при первом неудачном случае.

• При соединении осколков или новых частей всегда оплавлять смыкающиеся стороны на несколько миллиметров, в зависимости от толщины и размера изделия.

Можно делать некоторые фасовочные оплавления с последующей заливкой плавленной массы в образуемую лунку или стыковочную канавку.

• Всегда применять мягкое армирование, даже на крепёжных элементах.
• Захват армировочных элементов проводить на несколько миллиметров на основе, с глубоким вплавлением в неё.
• Обязательно применять послойное оплавление с новым армировочным слоем.
• Стараться сохранять температуру оплавленной массы в месте пайки до завершения укладки каждого слоя.
• При необходимости шлифовать готовые слои для проверки на качество слоя, а после завершения ремонта шлифовать поверхность.

Мы ещё ошкуриваем, а когда клиент в добром настроении, то ещё и полируем. Бывали изделия после ремонта не отличались от их здоровых собратьев. Да и самому приятно будет окультурить  место ремонта.

Смотреть видео ремонта пластикового бачка автомобильного радиатора.

• Проверять на герметичность после готовой пайки. Делать это можно и обычным воздушным насосом.

Герметизируем радиатор и через отдельный штуцер, вентиль(как хотите) нагнетаете в радиатор воздух порядка 1,5…2,0 атмосфер. Мы больше не накачиваем. Опускаем радиатор в воду и оставляем на несколько минут.

Отсутствие воздушных пузырьков в местах ремонта говорит об успешной работе проделанной Вами. Замечу, что лучше применять горячую воду. Если есть дефектные места, то при использовании горячей воды они проявят себя быстрее и будут более заметны.

Я здесь примером, по-простому описал ремонт радиатора и специально упустил всякие научные термины и формулировки, которые часто используют в пояснениях гордые мастера, учредившие себе Орден профессионала. Мы не академики, а простые люди.

---

Поделись с другими. Возможно, они тоже ищут.
