Гриль из гидроаккумулятора своими руками

В жизни каждого мужчины наступает время, когда пора подумать об очаге. Вот я и подумал, что надо сделать гриль.

Готовый гриль

Мангал у меня уже есть. А любой старый кулинар согласится с моим мнением, что готовить на мангале и готовить на гриле — две совершенно принципиальные разницы. Так же, как готовить на кухонной плите и в духовом шкафу. Мясо можно пожарить на решетке, поставив её на мангал и периодически переворачивая. Но эффект все равно будет не тот. Гриль тем и отличается, что он снабжён крышкой, при использовании которой жар окутывает приготавливаемое блюдо со всех сторон — и снизу, и сверху. Кроме прочего, гриль возможно использовать и в качестве коптильни, положив на горящие угли завёрнутые в фольгу мокрые ольховые опилки. Опилки также могут быть вишневые, сливовые, яблочные и т.п.

Мангал имеет множество разновидностей. Его сваривают из железных листов в форме ящика, складывают из кирпича, выливают из бетона в монолит. На отдыхе на природе достаточно обложить костёр камнями и положить на них шампуры. Или выкопать ямку, развести в ней костёр, а шампуры класть на края ямки. После использования ямку закопать. Гриль же, как правило, конструкция более консервативная. Если он, конечно же, не электрический и не газовый.

Мода на угольные гриль в виде большой чаши с крышкой, наверное, пришла к нам из западной цивилизации. Главное отличие от мангала заключается в том, что в чаше гриль не желательно жечь дрова. Не любит он открытого огня, потому и называется угольным. От открытого огня больше жара, и гриль быстро потеряет форму. Крышка перестанет ровно закрывать чашу. Поэтому в гриле разжигают уже готовый уголь. Чем толще металл, из которого сделан гриль, тем дольше он прослужит. Это понятно. Но все же срок службы у них практически одинаковый.

Другое дело гриль керамический. Он почти вечный. Главное не перемолить и не уронить. Тогда беда. Ведь стоит керамический гриль довольно дорого. Мои друзья недавно приобрели такой. Сами на него не дышат, а чужим даже смотреть на него не разрешают. Пища, приготовленная на керамическом гриле, наверное, отличается от приготовленной на металлическом. Но это либо для настоящих гурманов, либо для завышения самооценки, поднятия статуса. А зачем покупать, если есть из чего сделать?

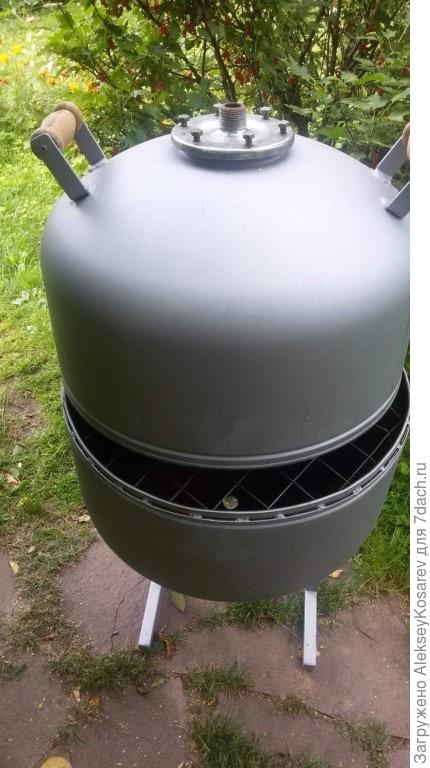

Гриль с крышкой

Не так давно я поменял в домашней системе водоснабжения гидроаккумулятор. Это бак вместимостью 100 литров. В нем износилась резиновая мембрана. Менять её я не стал, а решил поменять весь аккумулятор целиком. Разница в цене совсем небольшая. Старый бак оказался в отличном состоянии. Абсолютно не проржавевший, и даже то, что внутри него показалось мне ржавчиной, на деле оказалось осадком от воды в виде извести и железа. Я его даже удалять не стал. Сам отвалится от жара. А если не отвалится, опять-таки, чем не керамика? Внешнее состояние бака меня просто изумило. Очистить бак от краски даже металлической щеткой оказалось затруднительным делом. Наждачная же бумага эту краску вообще не брала. Но худо-бедно я с этой задачей справился. Я посчитал, что краска все равно обгорит. Да и обновить хотелось для глянца. Поэтому взял уже опробованную мною огнеупорную краску серебристого цвета. А вообще хочу посоветовать вам не окрашивать гриль и мангал никакой краской, если вы будете делать его для себя, использовать по прямому назначению, а не для того, чтобы похвастаться перед друзьями. Удивите и порадуйте друзей лучше блюдом, которое приготовите на этом гриле. И пусть это блюдо будет пахнуть натуральным древесным дымком, без легкой нотки краски, даже огнеупорной. Какое-то время такая краска, конечно, послужит. Краска, которой окрашен газовый или электрический гриль выдержит нагрев дольше. Но с угольным грилем этот номер не пройдёт, и пару раз, как минимум, мне придётся топить мой гриль углём в холостую, чтобы краска перестала источать запах.

Бак после распила

Бак можно было бы распилить и по-другому, вдоль. Тогда можно чашу и крышку соединить при помощи петель, сделать крышку откидывающейся, а не снимающейся, как у моего. Такая форма позволила бы размещать большее количество шампуров, если надо. Но, повторюсь, мангал у меня уже есть. Петли возможно использовать и в моем варианте. Думаю, что это будет не очень удачной идеей, т.к. крышка в ветреную погоду перевесит и опрокинет мою конструкцию. Я остановился, на чем остановился.

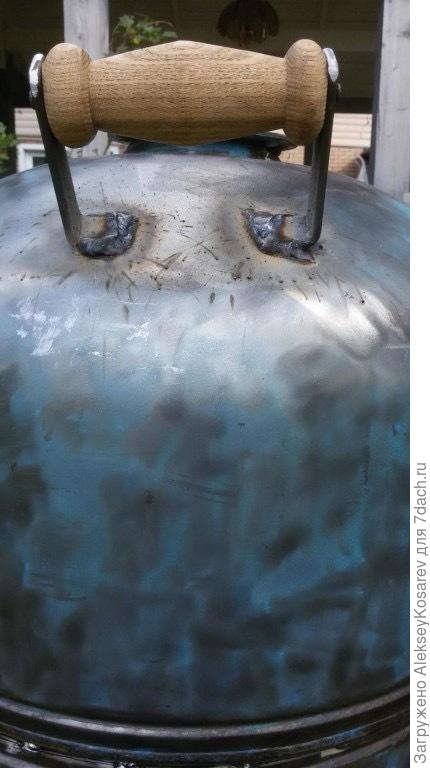

Ручки привариваем

Используя для распила бака диск по металлу, будьте аккуратнее с УШМ. Не игнорируйте защитные очки. Никаких перчаток на руки, чтобы «болгарка» не выскочила из рук. Не отвлекайтесь от процесса и не думайте ни о чем, кроме процесса работы. Так случилось, что я слишком залюбовался и, когда бак был распилен, немного опустил не успевший остановить вращение диск себе на ногу. В этот момент я подумал, что хорошо быть русским. Если бы я был японцем и не знал русского языка, то мне, собственно, и сказать-то было бы нечего. Ногу поцарапал, джинсы загубил.

Бак гидроаккумулятора устроен так, что посередине проходит усиливающий пояс. Это необходимо, чтобы бак не деформировался под давлением воды. Большую часть этого пояса я оставил на половине, которая будет крышкой. На внутреннюю сторону чаши я приварил сварочным аппаратом металлическую ленту по кругу, оставив 2/3 ширины ленты выше уровня чаши. Это и для усиления, и для того, чтобы крышка плотно садилась. Болгаркой удалил все лишние детали с поверхности Бака, кроме двух ножек. Они послужат своеобразными петлями, которые будут насаживаться на подставку для чаши. Нужно только их немного переделать. Где-то разогнуть, а где-то подогнуть. Молоток с этим справляется хорошо.

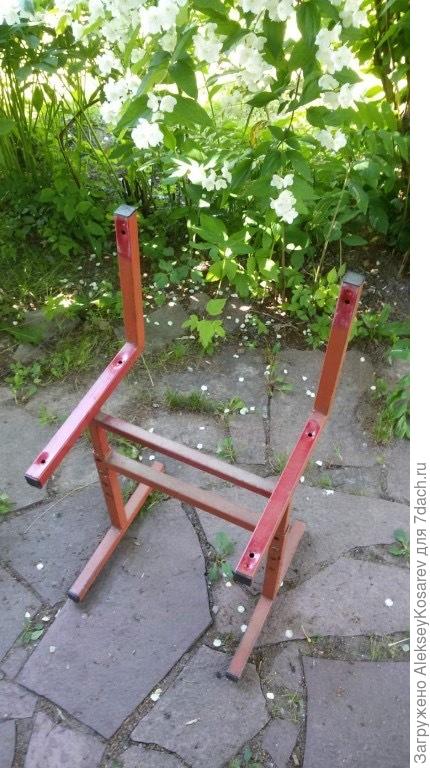

Будущая подставка

Ножками и основанием для гриля послужит старый стул. То ли офисный, то ли школьный. Я снял с него фанерные спинку и сиденье, а также вынул все пластиковые заглушки, которые расплавятся при нагреве. Чашу петлями одел на спинку стула. Села она идеально, и никаких дополнительных креплений не понадобилось.

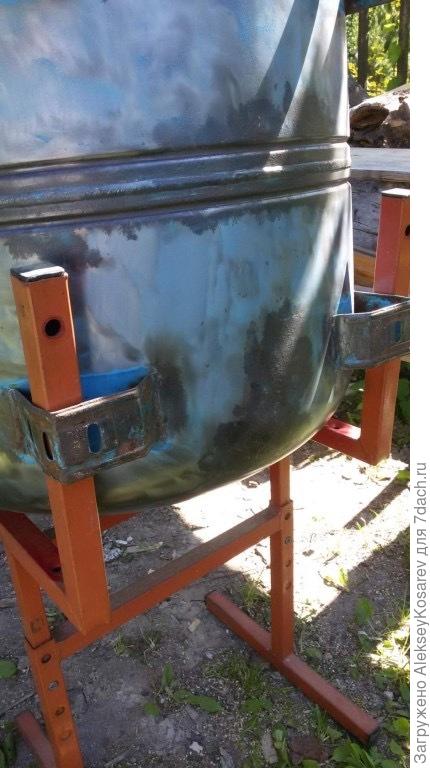

Так бак устанавливается на ножки

В нижней части чаши уже было технологическое отверстие. Оно будет выполнять функцию поддува, и через него будет высыпаться зола и пепел. В крышке тоже есть отверстие. На него изначально насаживалась металлическая заглушка на болтах. С её помощью в гидроаккумуляторе размещалась мембрана. Эту деталь я оставлю. Она послужит вытяжкой для дыма при копчении, так как имеет очень маленькое выходное отверстие.

Итак, куда насыпать уголь есть. Подумаем, на что положить мясо с овощами. Самый простой способ — это сделать подставку из армирующей металлической сетки.

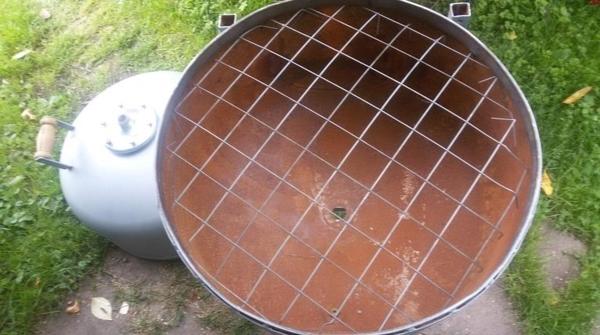

Сетка гриля

Я вырезал её по внутреннему контуру чаши так, чтобы она буквально на пару сантиметров опускалась внутрь чаши и упиралась в стенки. Можно вырезать несколько таких сеток разного диаметра. Чем меньше диаметр, тем ближе мясо к углям. Дёшево и сердито. И менять сетку можно часто. Не жалко.

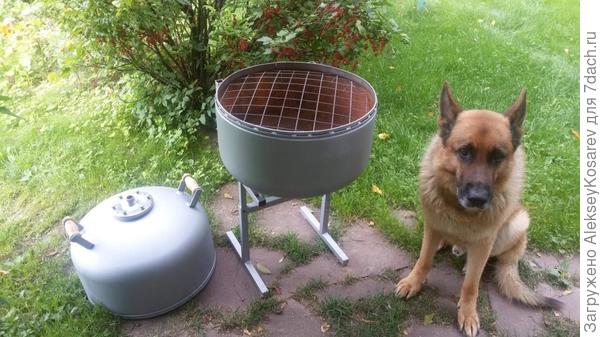

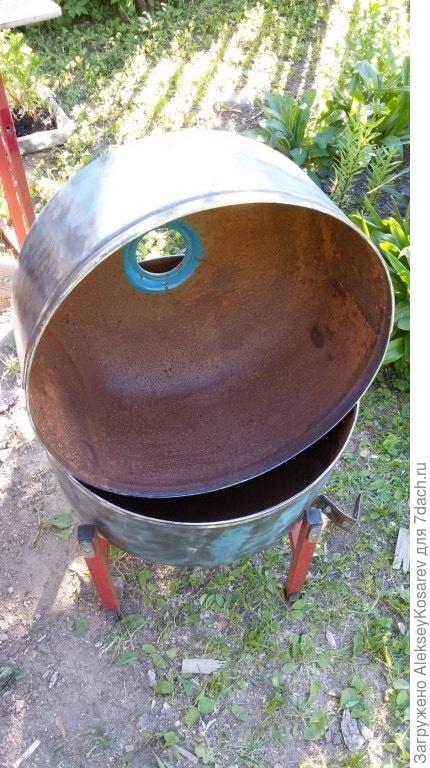

Со снятой крышкой

Все. Принимайте аппарат. Р-2Д-2 к звездным войнам (вечерам, конечно же) готов!

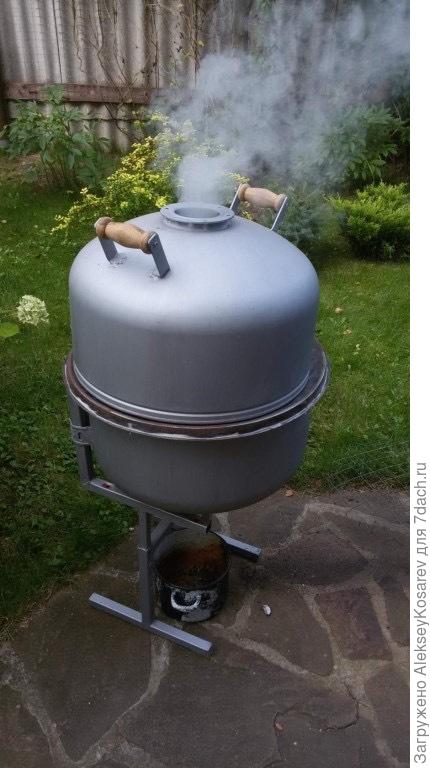

Гриль в работе

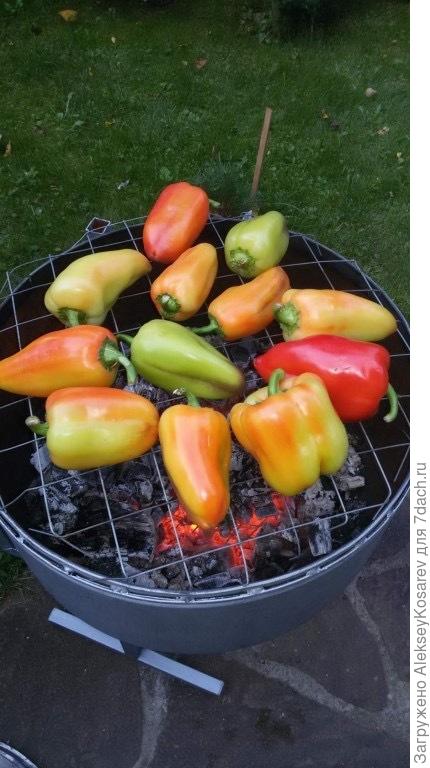

Готовим

7dach.ru

устройство, инструменты, этапы изготовления и ошибки

Содержание статьи:

Гидробак – это емкость в системе водоснабжения частного дома для хранения запасов воды на случай отключения электричества. Он также применяется для того, чтобы сократить количество включений насоса, что существенно увеличивает продолжительность работы оборудования. Сделать гидроаккумулятор своими руками не сложно, используя схемы или видеоролики, где подробно показан процесс сборки и подключения.

Устройство гидроаккумулятора

Объем гидробака должен быть не меньше 30 литров

В водопроводной системе гидроаккумулятор располагается сразу после насоса. Его функции заключаются не только в защите агрегата от износа. Емкость препятствует поломке системы вследствие гидроудара, поддерживает постоянное давление. Благодаря ей в кране напор воды не меняется, разве что немного, перед очередным включением насоса.

Гидробак внутри состоит из двух частей. В одной – резиновой мембране – находится жидкость, в другой – воздух или газ. Воздух внутрь закачивают до определенного момента, чтобы разница между включением и выключением составляла не более 1 атмосферы.

При подаче жидкости в емкость внутри повышается давление, и сжатый воздух начинает давить на резиновую грушу. Вода поступает до тех пор, пока не срабатывает манометр на выключение насосного оборудования. Если в это время кран в доме открыть, вода будет поступать с хорошим напором. Как только ее количество уменьшается до нижнего значения манометра, оборудование снова включается, и жидкость опять начинает поступать внутрь гидроаккумулятора.

В некоторых моделях нет резиновой груши внутри. Для ее изготовления используется высококачественная пищевая резина, способная выдерживать большое количество циклов растяжения и сжимания. В домашних условиях можно обойтись без мембраны.

Необходимые инструменты и материалы

Мембрана для гидроаккумулятора

Чтобы изготовить гидроаккумулятор для систем водоснабжения своими руками, необходимо приготовить следующие инструменты и материалы:

• емкость из пищевой пластмассы, если система будет хранить питьевую воду;
• отрезок тонкой резины для создания уплотнителя;
• герметик силиконовый;
• ниппель, через который будет закачиваться воздух внутрь.

Кроме этого понадобится дрель, шурупы и гайки для установки емкости, а также тройники для подключения к водопроводу, краны, четвертник для подключения манометра. Главный элемент – манометр – можно купить в строительном магазине.

Объем гидробака должен быть более 30 литров, чтобы его установка была рентабельной и защищала оборудование от лишних включений.

Этапы изготовления гидроаккумулятора своими руками

Этапы работы при изготовлении гидроаккумулятора:

1. С помощью дрели проделать три отверстия в емкости: одно сверху для четвертника, второе сбоку для крана, третье внизу для тройника.
2. Необходимо изготовить резиновые прокладки на краны, перед тем как их устанавливать.
3. Внизу ставится кран, к нему прикручивается тройник для подвода и дальнейшей транспортировки жидкости в дом.
4. Сбоку монтируется обычный кран, через который можно будет стравить лишнюю воду.
5. Сверху ставится четвертник, а к нему подсоединяется ниппель, манометр и датчик давления.

Все соединения промазываются герметиком, чтобы не было течи. После сборки бак необходимо правильно запустить. Для этого:

1. Открыть боковой кран.
2. После включения насоса вода начнет набираться внутрь до тех пор, пока не начнет вытекать сбоку.
3. Кран закрыть.
4. Обычным велосипедным или автомобильным насосом через ниппель накачать воздуха до 1 – 2 атмосфер.

После этого можно эксплуатировать емкость. Есть вариант купить в сервисном центре мембрану, которая предназначена для замены в насосных станциях, и попробовать самостоятельно установить ее в пластиковую емкость. Одно условие: диаметр входного отверстия должен соответствовать диаметру горловины мембраны. При таком способе понадобится дополнительный элемент – держатель горловины, чтобы вода не протекала.

Безмембранный бак в процессе эксплуатации требует постоянного обслуживания. Закачивать воздух придется раз в 2 дня. Перед этим спускают жидкость через боковой кран, затем закрывают его и закачивают воздух.

Ошибки в работе

Уменьшить срок эксплуатации может некачественная пластмасса, которая лопнет под давлением воды и воздуха. Слишком маленькая емкость неэффективна для частного дома. Нельзя покупать дешевый герметик, иначе соединения начнут течь уже на следующий день. Электрические кабели от реле давления не должны соприкасаться с жидкостью во избежание короткого замыкания.

Для удобного пользования необходимо правильно выставить нижний и верхний предел давления. Если этого не сделать, будет заметна разница в напоре воды. Если в этот момент кто-то из жильцов купается в душе, перед самым включением насоса из крана будет идти кипяток, так как напор ослабнет.

strojdvor.ru

Гидроаккумулятор своими руками: Задачи, Принцип работы и Схема подключения +Фото

Обеспечение максимального комфорта загородного дома в первую очередь зависит от водоснабжения. В основном в частных домах это создается автономной системой. Задача обеспечения водоснабжения на дачном участке является основной. В основном эту работу все стараются выполнить собственными силами, так как это не совсем дешевое удовольствие.

Содержание статьи:

Изготовление и монтаж безмембранного гидробака своими руками

После установления системы и насосной станции, всегда хочется максимально сэкономить на потребляемой энергии. Это достигается минимизацией количества насосных запусков.

В этом случае отличным решением будет установление гидроаккумулятора. Он является ключевым элементом автономной канализации.

Гидробаком в водоснабжении выполняется такие задачи:

1. поддержание уровня давления;
2. предупреждение и снижение гидроударов, вызываемых насосом при включении;
3. продление срока эксплуатации насоса;
4. предотвращение поломок.

Из этого видно значимую роль данного устройства в системе водоснабжения.
Его вполне можно собрать из подручного материала, например из водонагревательного бака, и не обязательно тратиться на его приобретение.

Строение и принцип работы гидроаккумулятора

Прежде, чем начать сборку данного изделия, нужно познакомиться с его устройством.
Данное устройство представляет собой бак, имеющий резиновую мембрану (грушу), к которому подключены измерительные приборы. Благодаря мембране обеспечивается смешивание кислорода с водой и создается нужный напор.

Мембрана расположена в центре емкости и делит его пополам. Первая часть заполняется воздушными массами, а другая жидкостью. Чем сильнее будет сжиматься воздух, тем быстрее будет заполнение бака водой В момент открывания крана сжатый воздух давит на грушу, а она давит на воду. Так обеспечивается напор в водоснабжении.

Для того, чтобы система подачи воды нормально функционировала нам нужно знать давление устройства. К примеру, в городском водопроводе давление воды составляет полторы атмосферы. В самодельном устройстве данное число может изменяться на одну атмосферу в ту или иную сторону.

Зная необходимое давление, нужное для гидроаккумулятора, возможно собственноручно создать его в баке используя покупной компрессор, или с помощью шинного насоса.

Для этого можно использовать любой насос. Определение давления происходит с помощью манометра. Вообще, нужное давление создается при работе.

Главное нужно понять некое соотношение — чем большее давление оказывают воздушные массы, тем меньше жидкости уместится в бак.Но в тоже время, система будет иметь большой водный напор;

Соответственно чем меньше будет происходить давление воздушных масс, тем емкость будет больше вмещать воды и, как следствие, насос будет реже включаться.
Подбор рабочего режима происходит исходя из устройства водопроводной системы.

Конечно создать изделие своими руками подобное магазинным достаточно затратно. Для этого будет нужен бак с внутренней гладкой поверхностью, которая не может испортить растянутую мембрану(грушу). Можно просто все упростить, отказавшись от всех этих элементов.

Возможно возникновение такой проблемы, как смешивание воздушных масс с водой. Но в быту незначительное количество воздуха в потоке жидкости не значительно и не влияет на ее эксплуатацию.

Самостоятельное изготовление гидробака

В настоящее время на рынке представлен огромный выбор гидроаккумуляторов для систем водоснабжения различных типов и производителей, и не сложно выбрать устройство, соответствующее вашей системе. Многие могут самостоятельно изготовить без мембранный гидробак, и он ни сколько не

хуже магазинного.

Для выполнения данной задачи необходимо иметь:

• алюминиевую или пластиковую емкость не менее тридцати литров объемом;
• краны, тройники, четвертник;
• манометр;
• лист из резины для вырезания прокладки.

Нужно проделать несколько проемов — на дне, в крышке, и на боковой поверхности бака(чуть выше середины). Через дно, а точнее через проем в нем, вставляют 3/4 кран, закрепляют шайбой и гайкой. Производят накручивание тройника на кран.

Чтобы предотвратить протекание нужно использовать прокладку и все загерметизировать. С одного края к тройнику подключают подведение, со второго — отведение.

Через проем в крышке происходит вставка 1/2″крана с присоединенным четвертником. К четвертнику подключается датчик давления, ниппель и манометр.

Все места соединений хорошо заделывают и обрабатывают герметиком.

Включив насос нужно постепенно открывать боковой кран бака. Забор нужно будет остановить, когда из крана потечет вода. Кран закрывается.

Шинным насосом создается давление. При известных данных необходимого давления гидроаккумулятора, нужно просто догнать воздух накачиванием до нужного значения датчика. И все — устройство можно применять.

С помощью этого изделия экономятся средства за потребление электрической энергии. Кроме этого для создания такого устройства не нужно затрачивать большое количество средств по сравнению с покупкой нового устройства.

Подключение реле давления

Это является довольно важным моментом, так как от правильной установки реле будет зависеть работа всей системы.

Подключение к электрических приборов нужно проводить строго по инструкции во избежание неприятных моментов.

Схема подключения:

1. Необходимо будет запастись двумя проводами из меди. При выборе сечения нужно отталкиваться от характеристики насоса.
2. Один провод должен подключаться к реле и электросети,2-йбудет идти от реле до погружного насоса — главное не спутать клеммы.
3. Затем настраивают реле с помощью двух гаек с пружинами.
4. Завершив все работы производят пробное включение. При этом нужно открыть кран, по которому вода пойдет в гидробак.

При не срабатывании реле при достигнутом давлении воды,потребуется его корректировка. Таким же образом происходит проверка минимального порога.
После этого устройство можно считать полностью готовым к эксплуатации.

Как происходит монтаж гидробака

В общем это не составляет большого труда, но нужно учитывать некоторые тонкости:

• Крепление емкости на основании должно быть прочным. Для этого лучшим вариантом будет анкерное крепление. Это нужно потому, что в процессе работы гидробак может подвергаться вибрации;
• Подключениеего к водопроводной системе лучше производить с помощью гибкого шлага;
• Расположение аккумулятора должно быть удобным для обслуживания.

Недопустимо касание электрического кабеля и поверхности металлического гидробака. При его пробое возможно возникновение короткого замыкания.

Подводя итоги, можно сказать, что для изготовления гидроаккумулятора своими руками не потребуется больших усилий.

Главным здесь является соблюдение правил — слежение за тем, что бы все было герметично и правильно подключить реле давления.





iseptick.ru

Делаем гидроаккумулятор своими руками с минимальными затратами на материалы

Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии. Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

Как определить, какое давление должно быть в гидроаккумуляторе, и как его обеспечить

Собираясь сделать гидроаккумулятор своими руками, предварительно необходимо изучить его строение и принцип работы.

1. Изделие состоит из бака определенного объема, внутри которого находится либо резиновая груша, либо мембрана. Дополнительно к нему подсоединены измерительные приборы.

2. Самым главными элементами являются именно мембрана или груша. Именно они не дают смешиваться нагнетаемому воздуху с жидкостью и помогают создать необходимый напор подачи воды.

гидроаккумулятор для систем горячего и холодного водоснабжения

гидроаккумулятор своими руками



3. К примеру, мембрана располагается посредине емкости и разделяет ее, таким образом, на две части. В первой половине находится воздух, вторая заполняется водой. Чем больше воды наберется в емкость, тем сильнее будет сжат воздух. При открытии крана сжатый воздух начинает давить на мембрану, а та в свою очередь на поверхность воды. Таким образом, обеспечивается напор в системе.

4. Теперь вопрос: какое давление должно быть в гидроаккумуляторе, чтобы обеспечить нормальную подачу воды? Для сравнения в городской черте вода в системах водопровода находится под давлением в 1,5 атм. Но для самодельной системы это значение может быть изменено на 1 атм в сторону плюса или минуса.

5. Зная, какое давление должно быть в гидроаккумуляторе, мы можем самостоятельно обеспечить его в накопительной емкости при помощи покупного компрессора, либо при помощи обычного насоса для шин.

Самостоятельно сделать устройство такого плана (какие представлены на полках магазинов) очень проблематично. Необходимо обзавестись емкостью с идеально гладкими стенками, которые не испортят мембрану или грушу во время их растягивания. Единственный выход упростить задачу и сделать ее осуществимой — отказаться от этих элементов и создать очень простую конструкцию.

Есть одна проблема – смешение воздуха с жидкостью. Но в бытовых условиях небольшое присутствие воздуха в потоке воды не будет столь значительным и никак не повлияет на качество ее эксплуатации.

Будет полезной наша статья, посвященная насосу высокого давления: характеристики, как выбрать, особенности эксплуатации.

Собираем гидроаккумулятор своими руками практически из подручных средств

Попытаемся сделать своими руками гидроаккумулятор очень простого плана без мембраны или груши из самых доступных материалов и запчастей:

1. Для того чтобы сделать своими руками гидроаккумулятор нам потребуется:

• емкость из пищевого алюминия или пластика (как минимум на 30 л),
• кран трехчетвертной и полудюймовый,
• тройник,
• шаровой кран,
• четверник,
• манометр,
• датчик давления,
• ниппель для бескамерной шины,
• герметик,
• шайбы и гайки,
• резиновые прокладки.

ЧИТАТЬ ПО ТЕМЕ:

Установка насосно-смесительного узла для теплого пола: на что обратить внимание.

2. Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда.

воздушный компрессор реле давления насоса

воздушный компрессор



3. В отверстие на дне вставляем кран трехчетвертной и накручиваем на него тройник. Закрепляем его при помощи гаек и шайб. Во избежание протечки используем резиновые прокладки и герметик. К тройнику подключаются с одной стороны подвод для подачи воды, а с другой отвод для раздачи ее.

4. В отверстие, которое находится на боку, вставляется шаровой кран. Крепится и герметизируется аналогично тому, что описано в предыдущем пункте.

5. В отверстие на крышке вставляется кран полудюймовый, к нему подсоединяется четвертник. К разводке последнего подключены манометр, датчик давления и ниппель.

6. Ниппель закрепляется при помощи полудюймовой заглушки, у которой есть внутренняя резьба. В центре нее необходимо просверлить отверстие для того чтобы вставить ниппель.

7. Все соединения герметизируются и тщательно заделываются.

8. Включаем насос и открываем кран на боку емкости. Останавливаем забор воды, когда из крана начинает течь. Закрываем кран.

9. При помощи шинного насоса создаем давление. Так как мы уже знаем, какое давление должно быть в гидроаккумуляторе, необходимо просто накачать воздух до необходимой пометки на датчике давления.

10. Устройство готово к эксплуатации.

При помощи такого нехитрого приспособления можно сэкономить немало средств на потреблении электроэнергии. Кроме того, на создание такой конструкции не придется тратить значительные средства, в отличие от покупки магазинного аналога.

papamaster.su

Невероятные мангалы / Я — суперпупер

Хочу показать некоторые мангалы изготовленные одним умельцем.
Мой трудяга, жарю на нем уже года 4, толщина стенок 14 мм.

Такой маленький переносной мангальчик из отходов, к нему еще сделал ножки на резьбе.

Этот сделал тоже из отходов, отдал друзьям

Это такой фантазийный, подарил корешу перед майскими праздниками.

Просто на продажу сделал.

Товарищу в гараже барбекю оформил.

С отходов полосы и уголка.

Паровозик Чарли Чу-Чу

Донором был бак гидроаккумулятора на 24 литра, подарил рыбакам

А это гидроаккумулятор на 50 литров, сильно здоровый носить не удобно.

Простой мангал, кто-то из соседей просил.

В виде прикола сделал микробарбекю.

Соседям.

Ещё соседям

Другу на новый год сделал.

Спец проект с местом под казан .

Этого монстра ещё на фирме делал, по чертежам заказчика.

Когда везли по городу бабки крестились.

Тоже на фирме ещё делал, когда работал у кровопийцев кидал, на фото не я .

Не мангал, но из той же категории- диск бдт, дешево и сердито, и очень вкусно.

ya-superpuper.com

виды, советы как выбрать. Гидроаккумулятор своими руками

Решить проблему с нестабильным давлением в водопроводной сети поможет установка гидроаккумулятора. Для простого обывателя нарушения в центральной магистрали при подаче воды не так значимы, но современная бытовая техника, которая предусматривает прямое подключение к ней, очень чувствительна.

Любые отклонения от норм приводят к выходу из строя дорогостоящего оборудования. Поэтому необходимы мероприятия для предотвращения неприятных сюрпризов и лишних расходов.

Посмотрите видео о гидроаккумуляторе для водоснабжения

Что представляет собой гидроаккумулятор для водоснабжения

Гидроаккумулятор представляет собой металлическую ёмкость с грушеобразной резиновой мембраной внутри. Конструкция бытовых моделей предусматривает заполнение пространства между мембраной и внутренней стенкой корпуса воздухом (1,5 бар). В промышленных устройствах используется инертный газ.

Функция гидроаккумулятора заключается в резервировании некоторого количества воды с последующей её выдачи при необходимости. Тем самым прибор поддерживает в системе нужное давление.

Принцип действия заключается в накоплении гидравлической энергии в баке с последующим её выпуске для стабилизации напора. Вода, попадая в ёмкость на мембрану, начинает её расширять. При этом газ, заполняющий внутреннее пространство, начинает сжиматься. Недостающее давление в системе водопровода компенсируется накопленным запасом.

Устройство является узлом целой системы, куда входят и другие элементы:

• циркуляционный насос;

• напорная труба;

• система автоматики.

Обустройство водопровода по данной схеме осуществляется специалистами, ведь к подбору комплектующих узлов и установке предъявляются строгие требования. Любые отклонения по диаметру трубы, регулировке реле давления и другим работам приводят к поломке всей системы.

Преимущества оснащения водопровода гидроаккумулятором

• при пуске воды из крана или лейки душа отсутствует пульсация струи, шумы в трубах;

• предотвращается быстрое изнашивание запорной арматуры из-за нестабильного давления в трубопроводе;

• вся установленная автоматика на водопроводе и техника работает надлежащим образом без перегрузок;

• появляется запас воды, который можно использовать при отключении центральной магистрали (в случае ремонта и техобслуживания трассы).

Если вода поступает из скважины, устройство снижает нагрузку на циркуляционный насос, предотвращая его преждевременный расход ресурса и поломку. Помимо этого экономится расход электроэнергии на процесс закачки (до 20%).

Виды гидроаккумуляторов

Выпускаемые гидроаккумуляторы отличаются конструктивными элементами. Чаще для регулировки давления в трубопроводе используется энергия сжатого газа. Не менее эффективными считаются пружинные и грузовые аккумуляторные устройства.

Классифицируются аккумуляторы для водоснабжения по нескольким принципам.

• По способу установки приборы подразделяются на горизонтальные и вертикальные. Принцип функционирования у них одинаковый, равно как и основная конструкция. Модели с горизонтальным размещением имеют крепления для наружного насоса. Вертикальные аккумуляторы оснащены клапаном, выводящим воздух из системы. Выбор модели основывается на особенностях помещения, в которых планируется установка.

• По способу накопления энергии оборудование бывает:

— с пневматическим накопителем, который функционирует на принципе сжатого газа; конструкция может быть поршневой, баллонной (груша), мембранной;

— с механическим накопителем в пружинном или грузовом исполнении.

• По объёму бака модели представлены в широком ассортименте от 2 до 500 литров. Для типовой квартиры подойдёт ёмкость 50 л, а для большого частного дома – 80, 100 л.

• По назначению оборудование бывает:

— для холодной воды;

— для горячей воды;

— для отопления.

Как выбрать гидроаккумулятор?

При выборе гидроаккумулятора важно продумать все факторы, оказывающие на его параметры влияние. Для начала нужно составить схему, где будет обозначаться вся бытовая техника, подключённая к водопроводу. Точки забора воды также учитываются (краны, душ, ванна и др.). На выбор объёма бака играет роль количество членов семьи, ведь все пользуются водой. Для 3-х человек подойдёт бак 24 литра, при этом усчитаны и точки забора, и элементарная бытовая техника. Если планируется помимо регулировки давления создавать резерв воды, то лучше остановиться на моделях 80-100 литров. Габариты помещения также играют решающую роль при выборе модели.

Популярные производители:

• Джилекс;

• Reflex;

• Zilmet;

• Cimm;

• Wester Wav.

Гидроаккумулятор своими руками

Для мастеровитого хозяина и эта задача окажется посильной, но только в том случае, когда есть определённые знания и опыт монтажа сложных водопроводных систем.

В процессе работы потребуются следующие материалы:

• пустой газовый 50 литровый баллон;

• каучуковая оболочка гидроаккумулятора на 30 или 40 литров.

Этапы монтажа

1. Для начала нужно срезать с верхней части баллона вентиль. Края среза аккуратно выровнять.

2. Тщательно вычистить внутренние стенки до металла.

3. Обработать очищенную поверхность фосфатным преобразователем и после просушки грунтовкой.

4. Приварить в полученное отверстие после среза вентиля кольцо-контрфланец. Кольцо должно быть изготовлено из листовой стали (5-6 мм), а параметры соответствовать параметрам фланца гидроаккумулятора для соединения к системе.

5. Место стыковки кольца и стенок баллона отполировать до блеска.

6. В донной части газового баллона сделать врезку автомобильного ниппеля.

7. Внутренние стены баллона покрыть эпоксидным лаком. Дать основательно просохнуть на протяжении 7-10 дней.

8. Поместить каучуковую оболочку внутрь баллона.

9. Установить фланец.

Самодельный аккумулятор готов. Остаётся закачать воздух и проверить фланцевое уплотнение на предмет утечки. Далее выставляется по манометру давление, и оборудование подключается к водопроводу. Желательно оснастить такую систему реле давления для выполнения регулировки.

        Поделиться:

nastroike.com
