На контакт 85 подаём выход с сигнализации. Удачи Вам в творчестве!!!


Диапазон электропитания: 8…16В. Ток управления: не более 0,2А.

Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно.
Установка дополнительного реле стартера на Ваз 2112

Если PN-переход повреждается — напряжение включаемой цепи может попасть на цепь управления, если это кнопка — ничего страшного, а если это микросхема или микроконтроллер — они, скорее всего, тоже выйдут из строя, поэтому реализуется дополнительная гальваническая развязка через оптопару или трансформатор. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь — лампы в фарах зажигаются.

Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения.

Напряжение подается на управляющие контакты реле обмотку , обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает или размыкает электрическую цепь своими силовыми контактами.

Силовые контакты маркируются всегда как 30, 87 и 87а. Напряжение срабатывания катушки.

Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников.

Подключение четырехконтактного реле

Электронное реле: схема и принцип работы

Периодичность мигания напрямую связана с емкостью конденсатора. Исключение составляет схема соединения реле поворотов типа РС и его аналогов, применяемых на грузовых автомобилях. Пока оценок нет.

Диапазон электропитания: 8…16В. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87?

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Схема блокировки двигателя с самоподхватом самоблокировкой.

А может и 3-канальным, что позволит подключать 4 полюса к нагрузке например, три фазы В 4.

Это обусловлено способом подключения контрольных ламп.

Для крепления корпуса имеются отверстия и проушины под болтовые соединения. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск.
как подключается автомобильный сигнал

Смотрите также: Сп прокладка кабельных линий

Как правильно подключить 4 контактное реле. Как правильно подключить. Kak-PravilnoDelat

Я тоже думаю, что ничего сложного тут нет.

Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87? Я не рекомендую подключение ДХО по такой схеме.

В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Если нам надо из слаботочного отрицательного выхода сигнализации в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.

Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии. На авторство не претендую, но до этого додумывался сам.

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР

Чем ниже сопротивление контактов, тем меньше теряется напряжения на них и меньше нагрев. Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает.

В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Часто эти диоды устанавливают в разъеме, ответная часть — колодка или soket в который вставляется реле. Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Такое реле для управления использует постоянное напряжение от 3 до 32, а коммутирует переменное от 24 до В с током до 10 А.

Данная статья пригодится всем любителям доработок тюнинга в части электрооборудования автомобиля. Когда включается сигнал поворота, происходит замыкание цепи.
Как работает и устроено 5 — ти контактное реле

Войти на сайт

Включаем габариты или ближний свет, ДХО тухнут.

Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Принцип работы электронного реле очень простой. Пока оценок нет.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. Это связано с особенностями дугообразования при коммутации разных электроцепей. А чисто противотуманки можешь подключить через обычное реле.

Статья по теме: Глубина прокладки кабеля

А это собственно и сама схема подключения стандартного 4-х контактного реле:

Питание на него подается блоком управления двигателем дальше — компьютером и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Именно на него надо подавать напряжение для питания потребителей; Контакты 87 и 87А — контакты присоединения потребителей. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах. Это будет расцениваться как внесение изменений в конструкцию транспортного средства.

Они являются составными элементами задающего генератора и цепей управления. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Варианты схемных решений подключения реле. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Работа реле основана на работе магнитного поля.
Схема подключения 4х контактного реле

tokzamer.ru

Подключение Через Реле 4 Контактное Схема Подключения

Электромагнитное реле срабатывает за доли секунды, в то время как полупроводниковые ключи могут переключаться миллионы раз в секунду.


Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Обе схемы имеют общий недостаток. Если кратко описать этот рисунок, то мы получим следующее: ДХО должны быть установлены на высоте от до мм; Расстояние между близлежащими краями ДХО должно быть не менее мм; Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более мм.
Реле четырех контактное, подключение.

Другими словами является переключателем, а еще проще — принцип работы реле — малым током например сигналом кнопки включать цепи с большим током. Включаем габариты или ближний свет, ДХО тухнут.

Для этого желательно иметь минимальные знания в электротехнике.

Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования.

Об этом подробно написано здесь.

Поэтому нужно подходить с умом к выбору коммутационной аппаратуры. Реле может быть 1-канальным, то есть содержать 1 коммутационную пару.

РЕЛЕ. Простое подключение

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР

Принцип работы схемы примерно такой. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа. Так, например, в ВАЗ ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности.

Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу — издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают.

Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Напряжение подается на управляющие контакты реле обмотку , обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает или размыкает электрическую цепь своими силовыми контактами.

Вобщем как-то так! Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Необходимо отметить, что при длительной работе реле в режимах максимальных нагрузок искра, проскакивающая при коммутации контактов создает нагар между этими контактами, из-за чего управляемое устройство может не работать или работать некорректно. Мощность нагрузки зависит от коммутационной способности аппарата обусловленного его конструкцией, на мощных электромагнитных коммутационных устройствах присутствует дугогасительная камера, для управления мощной резистивной и индуктивной нагрузкой, например электродвигателем.

Сечение 2,5 мм2 как раз самое то. Что означает подключение через реле и как это сделать?

После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
Подключение реле противотуманных фар

Навигация по записям

Включаем габариты или ближний свет, ДХО тухнут. Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар.

Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами.

Типовые схемы реле. Силовые контакты маркируются всегда как 30, 87 и 87а. Подключение и установка LED-драйвера — это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации… Однако данное утверждение легко оспорить. Рассмотрим подключение противотуманок.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А; Контакт 30 — силовой питающий контакт реле.

То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть. Один из контактов, 87а или 87, могут отсутствовать. Читайте так же. Преимущества реле: простота конструкции; ремонтопригодность.

Один из контактов, 87а или 87, могут отсутствовать. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания запуске двигателя. Данная схема уже имеет право на жизнь, так как вы можете управлять работой ДХО в зависимости от ваших условий движения. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Якорь изготовлен из материала, который магнитится и он притягивается к сердечнику катушки.

В этом случае й контакт соединяют с лампой давления масла. Напряжение срабатывания катушки. От случайных КЗ при монтаже и работе никто не застрахован! Простейшая схема Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла.
Подключение доп.фар через реле

Заказ Яндекс Такси

Обе схемы имеют общий недостаток.

От случайных КЗ при монтаже и работе никто не застрахован!

Отечественные реле этой серии маркируют нормально замкнутый контакт как При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. Если где ошибся пишите исправлю.

Сила тока реле составляет 30 А, возможно использовать и После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. При этом они должны автоматически отключаться, если произведено включение фар головного света.

Заполните форму, ответ придёт на электронную почту

Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. В данном схемотехническом решении имеется несколько недостатков: ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам; схема не будет работать, если в габаритах тоже установлены светодиоды; схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки; с целью безопасности необходимо дополнительно устанавливать предохранитель. Когда напряжение пропадает — якорь возвращается в нормальное состояние возвратной пружиной.

Блок управления ДХО Нюансы включения ходовых огней Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6. Схема подключения ДХО через 4 контактное реле Для подключения ДХО по такой схеме, вам так же, как и в предыдущем случае, потребуется 4ех контактное реле. При выборе реле надо обращать внимание на покрытие контактов реле и разъема, куда вставляется реле. Поэтому, делают подключение через реле между кнопочкой и стартером устанавливают реле , которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.

Когда на катушку подаётся ток, то силовые линии магнитного поля пронизывают её сердечник. Как подключить четырехконтактное реле Как правильно подключить 4 контактное реле. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут.

Отметим лишь, что наибольшее распростран : Реле предназначено для коммутации больших токов нагрузки. При такой схеме подключения вы подаете напряжение на ДХО от основной цепи питания автомобиля. Для того чтобы ДХО гасли при остановке двигателя, вы можете подать сигнал на кнопку от бензонасоса, или от того же датчика давления масла. Ниже будет приведена информация одного производителя, существуют другие производители и зарубежные аналоги.
как подключить автомобильное реле (свет.зажигание и тд)

tokzamer.ru

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР



Реле.

 Кто не знает, то реле устанавливаются в автомобилях как правило на всех потребителях (устройствах) с большим током. Зачем так делают, а это для того, чтобы развести силовую проводку, и молоточную, так как, иначе, пришлось бы в кабине вместо элегантных кнопочек, ставить промышленные рубильники.

Мне понадобилось реле для подключения противотуманных фар, пытаясь найти схему включения, я нашел множество, но все они имели отличия в номерах контактов, а описания на реле нет, кроме технических характеристик, чтобы разобраться и понять.

Для этого я вскрыл корпус, чтобы узнать из чего состоит реле и как оно работает, простым языком- это электромагнит с подпружиненным контактом в данном случае реле имеет 4-е контакта.

Пропуская малый ток через контакты 85,86 неважно в каком направлении, мы слышим щелчёк, срабатывает электромагнит и замыкает силовую часть контакты 87,30.

Эти контакты можно найти опытным путем, имея два провода и аккумулятор, подключив один провод к плюсу, а другой к минусу, подаем питание на разные выводы пока не услышим щелчёк — знак, что реле сработало. Подсоединив тестер к оставшимся выводам, с включенной прозвонкой или омметром можем проверить замкнулся ли при этом контакт или реле бракованное — вышедшее из строя.

Выше описанным способом, я проверил реле, собрав макетную схему подключения своих ПТФ, заодно убедился в её работоспособности, замечу, что эта схема универсальная и вместо фары может быль любой потребитель (устройство), главное, чтобы стоял соответствующий предохранитель, реле имело необходимую пропускную способность тока, а провода соответствующее сечение.



тумблер в исходном положении.

тумблер нажат.

Надеюсь, что этот небольшой обзор помог вам узнать больше об этом изделии, способах проверки и подключении.

www.avtoall.ru

контактное, 12В, промежуточное, принцип работы и управление

Содержание статьи:

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема подключения 4-х контактного реле

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
2. Установка навесного предохранителя.
3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
5. Прозвонка провода мультиметром и присоединение его к кузову.
6. Проверка фар и габаритов.
7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

Схема подсоединения пятиконтактного реле

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
2. Питающий контакт 85 соединяется с сигнализационным проводом.
3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
2. Подсоединяются контакты ввода через пускатель или контактор.
3. Находится фаза по маркерам А, В, С и клемма нуля N.
4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
5. Проводник клеммы № 1 подключается на выход катушки.
6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

strojdvor.ru

Как подключить автомобильное реле? Советы специалистов

Автомобильные реле представляют собой электротехнические устройства, предназначенные для замыкания или размыкания электрической цепи под воздействием управляющих сигналов или через определенные временные промежутки. Они служат для регулирования работы оборудования, работающего с большими токами. Как подключить автомобильное реле правильно — читайте в материале нашей статьи.

Общие положения и распространенные случаи применения реле

Часто автовладельцы комплектуют свои автомобили дополнительным оборудованием. Например, устанавливают лебедку, сигнал, мощный прожектор, сигнализацию или, например, таксометр «Орион». Все это — высокоамперные устройства. И пропускать весь питающий сигнал через кнопку включения этого оборудования не только нецелесообразно, но и опасно.

Во-первых, понадобится высокоамперное устройство включения. Кнопка или тумблер на 30–40 ампер будут внушительных размеров и могут не вписаться в интерьер. Во-вторых, если кнопка будет недостаточной мощности или возникнут нештатные перегрузки в сети — это может привести к пожару. Поэтому рекомендуется установить реле.

Есть несколько основных правил касательно того, как подключить автомобильное реле с обеспечением его нормального функционирования:

1. Подключать реле стоит только через подходящую по параметрам колодку, выходные провода которой соединяются с электрической цепью при помощи пайки или методом обжимки в специальные разъемные клеммы.
2. Максимально потребляемая сила тока подключаемого оборудования не должна превышать значений, указанных на реле.
3. В питающую цепь перед входом в реле необходимо установить предохранитель со значением силы тока, не превышающим указанную на реле.
4. Управляющая цепь подключается через резистор с параметрами, необходимыми для создания номинальной силы тока, от которой работает катушка реле.

Как подключить четырехконтактное автомобильное реле

Перед началом работ необходимо определиться с местом установки реле и кнопки, а также с путем прокладки проводов. Реле должно находиться в легкодоступном, защищенном от воздействия окружающей среды месте. Как правило, таким местом является пространство вблизи панели штатных реле автомобиля.

Затем реле закрепляется в выбранном месте. От него минусовый провод подключается к клемме на питаемом оборудовании, а плюсовой — через питающие контакты на реле (обычно маркируются числами 30 и 87). Перед реле обязательно ставится предохранитель подходящих параметров.

Плюсовой провод управляющей цепи подключается через контакты на реле (в большинстве случаев они имеют номера 85 и 86). Для нивелировки индукционного скачка после прекращения подачи тока в управляющей цепи параллельно контактам устанавливается диод.

Перед тем как подключить автомобильное четырехконтактное реле , также необходимо установить, какого оно типа: нормально замкнутого или нормально разомкнутого. Это важно, так как нормально замкнутые реле постоянно пропускают питающий сигнал и отключаются при подаче тока в управляющую цепь. Нормально разомкнутые работают наоборот: замыкают цепь в момент включения.

Надеемся, что наша статья была вам полезной! А всё необходимое вы можете приобрести в нашем каталоге.

topdetal.ru

Как подключить через реле. Схемы

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную

russia-avto.ru

2 простых, но полезных способа использования реле

2 простых,но полезных,способа использования реле
1. Секретка в авто
2. Управление стеклоподъемниками или любым мотором с постоянным питанием

Сидя дома и страдая от безделья, я решил просмотреть свои старые записи поделок, когда еще работал на СТО. Нашел парочку простых но полезных в применении схем соединения реле. На авторство не претендую, но до этого додумывался сам. Итак начнемс:

1 схема это простая секретка для авто, в ней применяется геркон и реле, геркон располагается в удобном для вас месте но не видном для посторонних.

Схема подключения

Как это работает! На схеме где указан ВХОД, минус питания идет на реле, а плюс это провод идущий например от бензонасоса или реле подающее + на форсунки и т.д. Его разрезаем, один конец подсоединяем к одному контакту замыкания, другой ко второму. Геркон прячем в доступном для вас месте но не для глаз чужих :fellow: . При поднесении магнита к геркону, он замыкается, тем самым давая плюс реле, реле тоже замыкается и контакты соединяются. Теперь уже плюс идет через контактную группу реле а не геркона, убираем магнит и все работает . Единственное что нужно помнить, что не надо ставить такую секретку на высокую нагрузку, так как контакты геркона могут обгореть!!! А так данную секретку можно использовать везде, главное фантазия!!!

Следующая схема будет полезна например кто хочет поставить стеклоподъемники или просто управлять мотором регулируя направление вращения. Это соединение тоже было придумано за кружкой «кофе» . :winked:
Схема подключения

В данном примере нужно реле пятиконтактное!!! обратите внимание что на мотор подано два плюса!!! При нажатии верхнего контакта(S3) реле замыкается, контактная группа этого реле переключается и на моторе появляется минус в верхней части (если смотреть по рисунку). При нажатии нижнего контакта(S4), контактная группа 2 реле переключается и на моторе появляется минус в нижней части. Таким образом нажимая кнопки, вы можете управлять направлением движения мотора! Такое подключение было использовано на многих стеклоподъемниках которые по сей день работают. Можно конечно поставить и концевики в разрыв питания мотора, когда стекло вверху или внизу.

От себя хочу добавить что 2 схема подключения не раз была мною опробована, в стеклоподъемниках, вакуумных центральных замках (тут нужна небольшая доработка, парочку диодов). Надеюсь эти схемы подключения будут кому то полезны.

Будут вопросы пишите в комментариях если что то будет не понятно.

Спасибо за ваше потраченное время на прочтение данной статьи!!!

Ниже приведу фото реле и герконов которые я использовал!!!

Удачи Вам в творчестве!!!

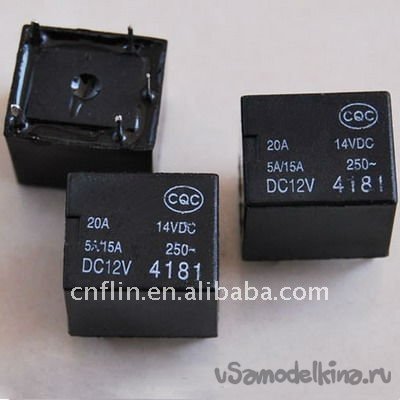

Реле использовал в стеклоподъемниках

Реле использовал для секретки

Геркон для секретки Доставка новых самоделок на почту
