Общие сведения

Байпасный обвод — это труба, служащая для прохождения теплового носителя в обход конкретного участка системы отопления или параллельно ей.

Как правило, в этом месте находится какое-то коммуникационное устройство. Один конец обходящей трубы в системе отопления подсоединяют к подходящему патрубку, другой — к выводящему.

Между обводной трубой и входным патрубком огибаемого устройства необходимо врезать запорную арматуру. Она дает возможность полностью направить поток теплового носителя по альтернативному трубопроводу или отрегулировать объем поступающей воды.

Чтобы появилась возможность полностью отключить оборудование, запорную арматуру устанавливают и на отводящей трубе — между байпасом и выходным отверстием устройства.

Байпас нужен в системе отопления. Установка этого устройства дает множество преимуществ:

• облегчается обслуживание отопительной системы;
• при значительном количестве батарей повышается общее КПД и снижаются расходы энергии;
• решается проблема с завоздушиванием труб и радиаторов по причине их разгерметизации;
• можно пользоваться оборудованием даже в аварийных ситуациях.

Схема установки насоса в систему отопления частного дома

Блок: 2/5 | Кол-во символов: 1161
Источник: https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html

Разновидности байпасов

Байпасы классифицируют по двум критериям:

• тип запорной арматуры;
• назначение.

По первому признаку различают два вида байпасов:

1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.



   Разновидности байпасов

2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

• радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
• насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Блок: 3/7 | Кол-во символов: 1504

Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

1. При отключении электрического насоса, отопление прекратится.
2. Байпас сможет спасти сложную ситуацию.
3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Блок: 4/8 | Кол-во символов: 1060
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Поэтапная технология установки байпаса своими руками

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

1. От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
2. Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
3. В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
4. Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
5. Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
6. Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
7. Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
8. При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
9. В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

На заметку! Монтаж байпаса не требует замены элементов системы. Удобнее всего работать с устройством, укомплектованным шаровыми кранами. В этом случае менять придется только участок трубопровода, в который врезается перепускной клапан, краны и тройники.

Пошаговая установка устройства:

• увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
• собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
• все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
• за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
• убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
• как только этот участок байпаса собран, установить насос на место;
• трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
• свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

1. Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
2. Перемычку устанавливать максимально близко к радиатору.
3. В квартире многоэтажного дома кран на байпас не устанавливается.

Важно! После сборки перепускного клапана систему отопления нужно проверить на герметичность. Проще всего выполняется опрессовка водой, если нет нарушений и протечек, можно запускать магистраль в постоянную эксплуатацию.

Блок: 5/5 | Кол-во символов: 4044
Источник: https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

• Настройка производительности отопления;
• Отключение от рабочего контура насоса;
• Ремонт циркуляционного агрегата без отключения от автономного отопления;
• Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Блок: 5/8 | Кол-во символов: 1392
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Вы занялись самостоятельным монтажом байпаса и хотите кое-что выяснить? Можно задать свои вопросы в комментариях к этой статье.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Блок: 5/5 | Кол-во символов: 1000
Источник: https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Блок: 6/8 | Кол-во символов: 2208
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Байпас: фото

Блок: 7/7 | Кол-во символов: 25
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

• Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
• Устанавливать байпас нужно на минимальном удалении от радиатора;
• При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

• Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
• Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
• Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Блок: 12/13 | Кол-во символов: 2906
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Блок: 10/13 | Кол-во символов: 795
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Блок: 11/13 | Кол-во символов: 958
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

Блок: 13/13 | Кол-во символов: 368
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Кол-во блоков: 15 | Общее кол-во символов: 17798
Количество использованных доноров: 6
Информация по каждому донору:

1. https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html: использовано 1 блоков из 5, кол-во символов 1161 (7%)
2. https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html: использовано 2 блоков из 7, кол-во символов 1529 (9%)
3. http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html: использовано 3 блоков из 8, кол-во символов 4660 (26%)
4. https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html: использовано 1 блоков из 5, кол-во символов 4044 (23%)
5. https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html: использовано 5 блоков из 13, кол-во символов 5404 (30%)
6. https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html: использовано 1 блоков из 5, кол-во символов 1000 (6%)

Байпасный клапан: что это такое?

Байпас представляет собой обводной трубопровод, который используется в сетях отопления и водоснабжения и позволяет проводить ремонт их элементов без прерывания работы коммуникаций. Его устанавливают в комплекте с регулирующей или запорной арматурой и размещают параллельно основному трубопроводу. Монтаж байпаса вместе с приборами учета позволяет контролировать подачу теплоносителя и расход воды. При этом величина диаметра труб подводки должна быть больше, чем размер поперечного сечения клапана.

Преимущества использования байпаса

Установка байпаса в системе отопления способствует устранению проблем, которые появляются из-за воздуха в радиаторах. Обводной трубопровод также позволяет:

• повысить эффективность сети и уменьшить затраты на обогрев помещений;
• обеспечить равномерное распределение теплоносителя и отапливать здания с большой протяженностью цепи батарей.

Благодаря такому устройству обслуживание коммуникаций упрощается и становится выгоднее за счет экономии ресурсов.

Область использования

Чтобы изучить байпасный клапан и понять, что это такое, нужно рассмотреть различные варианты его применения. В зависимости от месторасположения обводной трубопровод выполняет следующие задачи:

• позволяет слить воду и провести ремонт полотенцесушителя без прерывания работы сети горячего водоснабжения;
• дает возможность заменить счетчик без отключения трубопроводов с холодной и горячей водой;
• отремонтировать радиаторы или заменить их новыми, сохраняя функциональность системы обогрева.

Кроме того, байпас незаменим, если в сети отопления установлен циркуляционный насос, который предусматривается в некоторых случаях. Поскольку он работает от электричества, то при его отключении прекращает выполнять свои функции. В отсутствие электроэнергии с помощью байпасного клапана перекрывается подача теплоносителя на насос и открывается на основном трубопроводе. На время проблем с электроснабжением система принудительной циркуляции преобразуется в естественную.

Байпас эффективен и при наличии однотрубной сети отопления, которая встречается в старых домах. Правильная его установка позволяет контролировать работу системы и обеспечивает возможность создания комфортного микроклимата в помещении. Обводную трубу можно изготовить самостоятельно, собрав из отдельных деталей.

Байпасный клапан — что это такое?

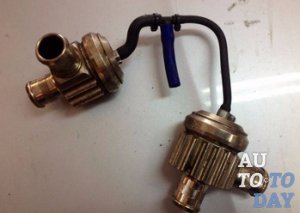

Автомобильный мир полон множества инноваций, которые могут тем или иным способом усовершенствовать транспортное средство. Так, в современности особой популярности получил тюнинг автомобиля, в результате которого автомобилисты ставят такие детали, которые могут изменить общее состояние автомобиля, его технические характеристики. Байпасный клапан являет собою устройство, устанавливаемое на патрубок, который находится между входом в впускной коллектор и выходом из турбины двигателя. Основная задача данного устройства заключается в избавлении от большого давления выхлопных газов. Так, данный конструктивный компонент позволяет частично избавиться от турбоямы.

Для разоблачения понятия байпасного клапана нужно определить принцип работы устройства турбонаддува. Если после того, как автомобиль сильно ускорился, моментально сбросить скорость, то двигатель внутреннего сгорания будет в состоянии торможения. Непосредственно в цилиндры подача топлива прекратится, вследствие чего значительно снизятся и обороты.

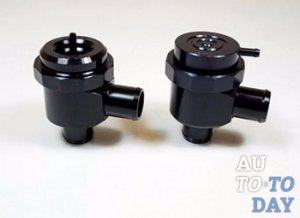

Для большей безопасности турбины и двигателя своего транспортного средства от избыточного давления производителями было «выведено» устройство байпасного клапана. Так, данные устройства получили свое распространение из-за того, что производители определили, что большое количество излишнего воздуха необязательно выбрасывать в атмосферу, а ему можно найти другое применение. Множество специалистов утверждают, что такого рода давление лучше направлять назад на впуск непосредственно в турбокомпрессор, нежели выпрыскивать его наружу. Именно для этого и используется байпасный клапан.

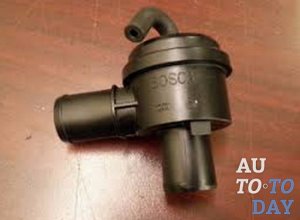

В просторечии байпасный клапан – рециркулирующая система, которая является достаточно дешевой в своем обслуживании, а вот коэффициент полезного действия имеет максимальный. С развитием автомобильной мысли такое устройство скорыми темпами получает популярность среди широких масс.

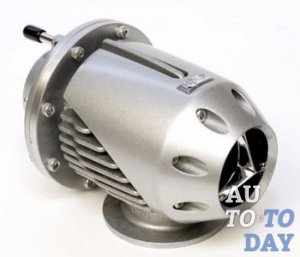

Байпасный клапан играет роль защитника турбины от потенциального помпажа, который зачастую приведет к нестабильной работе двигателя, а в будущем, потери его мощности или вообще тотальной поломки. Данная деталь способна устранять лишний шум из моторного отсека, который очень часто тревожит новичков-автомобилистов.

Состояние работоспособности данного устройства является очень важным для нормализированной работы турбины двигателя. Если же случилось так, что байпасный клапан, а точнее – его резиновая диафрагма утратит свою герметичность, то это приведет к задержкам при непосредственных ускорениях. Чем герметичность данной диафрагмы меньше, тем хуже она влияет на автомобиль. Для того чтобы произвести проверку данной детали нужно создать разрежение посредством управляющего шланга клапана. Если же такую процедуру не получится провести, то нужно будет сделать замену байпаса. Кроме того нужно обязательно проверить и герметичность самого шланга.

Байпасный клапан относится к ряду мест, о существовании которых даже опытные автомобилисты не догадываются. Следовательно, если возникают определенные неисправности с данным устройством, то автомобилист не всегда сможет определить ту или иную проблему, так как не будет знать где и что искать и, возможно, запутается или, что еще хуже, начнет ремонт рабочей детали.

1. Байпас для обеспечения эффективной терморегуляции.

Байпасным называют такой клапан, который служит непосредственно для выравнивания уровня давления пара, газа или жидкости, которые находятся в разнородных сетях. Помимо этого байпасный клапан способен играть роль предохранителя, который необходим для сброса давления, которое превышает допускаемый максимум. Практически все бытовые и промышленные отопительные системы, насосные установки, а также магистральные трубопроводы имеют в своем арсенале устройства такого рода.

В таком вышеописанном случае будет логичным вопрос о том, а как же данное устройство может быть применено в автомобиле. Все является достаточно просто, так как место данного устройства – термостат. Каждый автомобилист знает, что главная терморегуляторная система охлаждения базируется на термостате. Данный небольшой элемент имеет форму цилиндра и очень четко реагирует на все изменения температуры антифриза, распределяя все его потоки для эффективного охлаждения. Все промышленные предприятия изготавливают неразборные термостаты. Из-за этого множество автолюбителей даже не пытаются вникнуть в суть данного устройства, так как в случае неисправности данного агрегата, производится его тотальная замена на новый.

Достаточно простым является принцип работы клапана предохранителя в устройстве термостата. При непосредственном запуске не разогретого двигателя антифриз начинает циркуляцию не касаясь радиатора охлаждения. Это происходит до момента нагревания двигателя до рабочей температуры. Закрытый главный клапан, который располагается в верхней части термостата будет препятствовать протеканию охлаждающей жидкости в радиатор. Именно в этот момент будет открыт клапан байпасный.

Клапан основной будет открываться в тот момент, когда температура жидкости будет преодолевать определенный установленный рубеж, а байпасный клапан будет постепенно закрывать торец нижнего патрубка. Так будет происходить частичная циркуляция охлаждающей жидкости непосредственно через устройство радиатора. Если же температура будет превышать определенный максимальный порог, то байпасный клапан закроется, а клапан основной полностью откроет способность жидкости направится в радиатор для охлаждения.

2. Байпасный клапан — нехитрое устройство.

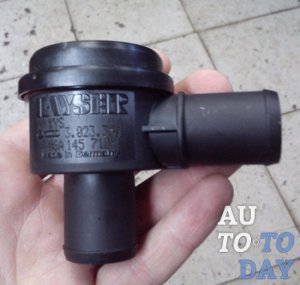

Как бы странно не звучало, но перепускной клапан является маленькой тонкой металлической круглой пластиной, которая имеет диаметр в 20-30 мм. Сама пластина прижата пружиной к штоку расширительного стакана. Диаметр клапана зачастую подбирают с расчетом на то, что он будет полностью закрывать нижний просвет патрубка. Устройство данного элемента и принцип работы является одинаковым для всех видов термостата, которые имеют как твердые, так и жидкие терморасширительные элементы.

Специалисты, а также множество производителей указывают на то, что байпасный клапан имеет достаточно значительный недостаток, который заключается в резиновой диафрагме. Данная деталь размещается непосредственно на пластине и может разрушаться, теряя свою упругость и герметичность. Происходит это непосредственно из-за разного рода негативных воздействий на саму диафрагму нагрузок: температурных, ударных, давления наддува.

3. Сколько в авто перепускных клапанов?

Автомобилисты и заинтересованные люди должны знать о том, что некоторые модели двигателей внутреннего сгорания могут содержать еще один клапан предохранительный. В данном случае речь идет о автомобилях, двигатели которых турбинированные, способны нагнетать воздух в камеры сгорания. Именно в этом месте байпасный клапан будет выполнять самую естественную для него функцию – оберегать систему газораспределения от чрезмерного избытка давления.

Для того чтобы получить максимальные показатели мощности двигателя, некоторые моторы обеспечиваются турбинами для нагнетания воздуха. В тот момент, когда двигатель внутреннего сгорания работает в условиях нагрузки, а водитель очень резко перестает давление на педаль «газа», в самой системе будет образовываться избыточное давление воздуха. Так, такого рода сигнал будет свидетельствовать о применение перепускного клапана, который будет выравнивать находящееся давление воздуха до определенных нужных кондиций.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

скажите, что такое байпасный клапан?

Байпас (от англ. by-pass)- это обводная линия,перепуск. Т.е байпасный клапан — перепускной.При превышении определенного расхода или давления в аппарате этот клапан производит открытие пролегающей параллельно линии.Расход или давление нормализуются.Естественно,открытие происходит по сигналу с датчика ротаметра или манометра.<br>

Клапан который пропускает (газ. воду и проч.) только в одну сторону

Предохранительные перепускные (байпасные) клапаныDU145<br>Автоматический клапан перепускной и перепада давления с индикатором перепада давления Автоматический клапан перепускной и перепада давления DU145 используется для поддержания постоянного перепада давления в отопительной системе. Он понижает шумы потока в системе особенно при закрытии термостатических радиаторных клапанов.Для систем с производительностью приблизительно до 70 кВт<br>Производитель: Honeywell<br>DU146<br>Автоматический клапан перепускной и перепада давления с индикатором перепада давления Автоматический клапан перепускной и перепада давления DU145 используется для поддержания постоянного перепада давления в отопительной системе. Он понижает шумы потока в системе особенно при закрытии термостатических радиаторных клапанов.<br>Производитель: Honeywell<br>DU146 / DU146M<br>Автоматический клапан перепускной и перепада давления с индикатором перепада давления Автоматический клапан перепускной и перепада давления DU145 используется для поддержания постоянного перепада давления в отопительной системе. Он понижает шумы потока в системе особенно при закрытии термостатических радиаторных клапанов.<br>Производитель: Honeywell

смысл байпасного клапана состоит в том, чтобы сохранить транспортируемый продукт, например пар или вода могут сбрасыватьсы сбросным клапаном, попутный газ выходит в атмосферу с горением и т.д., а ценный продукт, нефть, газ, или еще что-нибудь которрое нельзя выбрасывать в атмосферу сбрасывается байпасным клапаном, избыток его давления или количества уходит в параллельно зацикленные пути в системе того же транспортного трубопровода, гуляет там до тех пор, пока давление в основной магистрали не нормализуется, а затем снова попадает на транспортировку

Клапан,установленный на байпасной или обводной линии(трубопроводе).Может быть как регулирующим так и предохранительным.

Байпасный клапан термостата — устройство и задачи

Есть в автомобилях такие места, о существовании которых не знают даже водители со стажем, один из таких секретных узлов — байпасный клапан. Многие ли задумывались над тем, какой смысл заложен в слове «автолюбитель»? Речь идёт о человеке, который любит автомобили, искренне интересуется ими, разбирается в устройстве, не бежит сломя голову в автосервис при поломках. И, раскрывая тайны устройства авто, мы с вами постепенно становимся профессионалами.

Байпас для обеспечения эффективной терморегуляции

Видео демоснтрирует байпасный клапан от autobot на Дэу Нексия

Клапан называют байпасным, если он служит для выравнивания давления газа, пара или жидкости в разнородных сетях или же он играет роль предохранителя, сбрасывая давление, которое достигает какой-то максимальной пороговой величины. Промышленные и бытовые системы отопления, насосные установки магистральные трубопроводы изобилуют подобными устройствами.

Возникает вопрос: где такой клапан может применяться в автомобиле? Всё очень просто. Место его дислокации — термостат. Каждый автолюбитель знает, что главным терморегулятором в системе охлаждения автомобиля является термостат. Этот небольшой элемент в форме цилиндра, чётко реагирует на изменение температуры охлаждающей жидкости и перераспределяет её потоки для эффективного охлаждения.

Промышленные предприятия выпускают термостаты неразборными. Это стало причиной того, что многие водители не пытаются разобраться в его устройстве, так как в случае выхода из строя термостата, его просто заменяют новым, однако в устройстве термостата есть много интересного для пытливого ума.

Принцип работы предохранительного клапана в термостате:

• В момент запуска холодного мотора охлаждающая жидкость начинает циркулировать по малому кругу, то есть, минуя радиатор охлаждения. Так происходит до того момента, пока мотор не нагреется до нормальной рабочей температуры.
• Протекать охлаждающей жидкости в радиатор мешает закрытый главный клапан, находящийся в верхней части термостата. Именно в этот момент открыт байпасный клапан.
• Клапаны находятся по разные стороны терморасширительного элемента. Как только температура жидкости преодолевает 80-ти градусный рубеж, основной клапан начинает открываться, а байпасный постепенно закрывает торец нижнего патрубка.
• Происходит частичная циркуляция жидкости по малому кругу и через радиатор.
• Если температура превышает 90 градусов, то байпас закрывается, а основной клапан полностью открывает просвет, и жидкость полным ходом направляется в радиатор для охлаждения.

Байпасный клапан — нехитрое устройство

Шаровые краны скребковые байпасного типа

Как это ни странно звучит, но перепускной клапан — это небольшая тонкая металлическая круглая пластина диаметром не более 2-3 см. Пластина прижимается к штоку расширительного стакана пружиной. Диаметр клапана подбирается таким образом, чтобы он полностью закрывал просвет нижнего патрубка. Его устройство и принцип работы одинаков для всех термостатов, как с твёрдым, так и с жидким терморасширительным элементом.

Эксперты в устройстве заводского байпаса, указывают на типичный недостаток, а именно, резиновая диафрагма. Размещенная на пластине, она начинает разрушаться и терять свою упругость. Это происходит из-за постоянного воздействия на диафрагму различных нагрузок: ударных, температурных, давления наддува.

Сколько в авто перепускных клапанов?

Настоящие автознатоки должны знать о том, что в некоторых моделях моторов можно встретить ещё один предохранительный клапан. Речь идёт об автомобилях с турбинами, нагнетающими воздух в камеры сгорания мотора. В этом месте байпас выполняет более привычную для него функцию, то есть спасает систему газораспределения от избытка давления.

Для получения более высоких показателей мощности, на некоторые виды моторов устанавливают турбину, которая нагнетает воздух. В момент, когда мотор работает под нагрузкой и водитель резко отпускает педаль «газа», в системе образуется избыточное давление воздуха. Именно в этот момент срабатывает перепускной клапан и выравнивает давления воздуха до необходимых параметров.
