параметры, характеристики и схема подключения

Самые мощные светодиодные ленты создаются на базе LED SMD 5730 – сверхяркие диоды средней мощности, разработанные специально для поверхностного монтажа (SMD расшифровывается как surface mounted device, что дословно означает устройство для поверхностного монтажа). За счет использования паяльной пасты обеспечивается плотный контакт и длительная работа в условиях высоких температур. Внешний корпус изготовлен из компаунда (термоактивная, термопластическая полимерная смола), устойчивого к механическим воздействиям, нагреванию, влажности, пыли и прочим негативным факторам. Какие еще характеристики 5730 smd интересны пользователям, схема подключения и особенности монтажа – в нашей статье.

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

Для определения реальной мощности лампочки нужно умножить количество светодиодов на кукурузке на 0,15. Это работает только в отношении LED 5630 и 5730.

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

В реальной среде постоянно обеспечивать отрицательную температуру невозможно, равно как и разработать компактный мощный радиатор для диода, поэтому в обычных условиях мощность светового потока не превышает 50-70 лм.

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

• теплый желтый – 3000-4000 K;
• нейтральный – 4300-4800 K;
• чистый белый – 5000-5800 K;
• холодный голубой – 6000-7500 K.

Спектр излучения света

Особенности конструкции

По аналогии с другими приборами, информация о конструкции уже заложена в название:

• SMD расшифровывается как Surface Mounted Device, что дословно означает устройство для поверхностного монтажа;
• 5730 – габаритные размеры, что читается как 5,7 на 3 мм, высота корпуса стандартная 1,5 мм с учетом толщины слоя люминофора — вещества, способного преобразовывать поглощаемую им энергию в световое излучение (люминесцировать).

Кристаллы выращивают из трех разных материалов, каждый из которых отвечает за определенный спектр излучения:

• индий (In) – желтоватый в интервале 3000-4000 K;
• галлий (Ga) – чистый белый, световая температура 5000-5800 K;
• нитроген (N) – холодный голубой на максимальной длине волны 6000-7500 K.

Конструкция светодиода 5730

Конструктивно корпус – линза из термостойкого компаунда, зафиксированная на теплоотводящий подложке эпоксидной смолой.

С конструкцией инженеры не стали сильно мудрить и взяли за основу предыдущую модель SMD 5630, усовершенствовав технические характеристики. Сегодня в продаже можно найти 3 типовых вариации:

Светодиод SMD 5730-05

Мощность энергопотребления 0,5 Вт/ч. Величина тока 180 мА, световой поток 100 лм. Конструкция продумана таким образом, чтобы вся мощность была направлена на преобразование энергии в световое излучение (люминесценцию). В импульсном режиме при величине тока 400 миллиампер показатель светового потока снижается до 45 лм.

Светодиод SMD 5730-1

Более новая версия, при которой максимальный рабочий ток достигает 350 А при мощности в 1,1 Вт/ч, величина светового потока 110 лм. За счет р-n перехода, встроенного в диод, предельная рабочая температура составляет 130°С, интервал рабочей температуры – от -45°С до +60°С. По сравнению с более ранними версиями, например, 5050, в новой световой поток увеличился на 600%.

Светодиод SMD 5730-01

Самая последняя модель светодиода 5730, где при стандартных параметрах – 350 А при мощности в 1,1 Вт/ч – обеспечивается максимальная эффективность светового потока 158 лм/Вт.

Как устроен SMD 5730. Рабочая диаграмма кристаллов

Как видно на рисунке, нижний край – это теплоотводящая подложка, без которой невозможна корректная работа прибора. Подложка припаивается одновременно с контактами на плюс и минус эпоксидной смолой к основе. Для того, чтобы визуально определить, где плюс (катод), на углу делается небольшой срез.

Определение полярности

В рабочем режиме сам кристалл раскаляется до 130°С, при том что подложка рассчитана только на 65°С, разницу температур компенсирует теплоотводящий радиатор. При изменении режимов допускается кратковременное увеличение рабочей температуры до 300°C, для того, чтобы не расплавился припой, необходимо пользоваться сплавами на основе олова и припаивать методом оплавления (standart JEDEC J-STD-020C).

ВИДЕО: SMD LED 5730 дешевые и дорогие – чем они отличаются

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т.д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора.

ВИДЕО: Как правильно паять светодиоды

Светодиод SMD 5730: характеристики, конструкция, применение

Светодиод SMD 5730 – один из популярных полупроводниковых приборов на нашем рынке. Был разработан для применения в разнообразных осветительных устройствах: бытовых светодиодных светильниках, уличном освещении, декоративной подсветки светодиодными лентами. Обладает высокой эффективностью и продолжительным сроком службы.

Конструкция

Название светодиода означает его типоразмер – 5,7 мм х 3,0 мм х 1,5 мм, а SMD – говорит о его поверхностном монтаже на плате. Конструктивно светодиод представляет собой полупроводниковый кристалл на медном основании, который помещен в корпус из термостойкого пластика. Снизу прикреплена большая теплоотводящая подложка, сверху – прозрачная линза для рассеивания, залитая эпоксидной смолой. Подложка электрически соединена с анодом. Катод (ключ) визуально обозначен фаской на одном из углов.

Так как светодиод является прибором с односторонней проводимостью, соблюдение полярности обязательно. В качестве полупроводникового кристалла используются Индий, Галлий и другие элементы. С целью получения различных оттенков свечения, применяется легирование добавками и разнообразные технологии производства. Для создания белого свечения кристалл покрывают люминофором, в противном случае, он излучает синий цвет.

Технические характеристики

Светодиод 5730 обладает рядом характеристик. Прямое напряжение составляет 3-3,4 В. Прямой ток варьирует в значениях от 150 мА до 350 мА в зависимости от производителя. Для качественного светодиода вольт-амперная характеристика будет выглядеть, как изображено на рисунке.

Импульсный ток может достигать величины в 800 мА. Мощность и световой поток светодиода, соответственно, тоже прямо связаны с производителем, ведь менее качественные китайские smd 5730 имеют меньшие показатели. Поэтому значение мощности колеблется в пределах от 0.15 до 1 Вт. Световой поток составляет от 40 до 110 лм в холодных белых высококачественных LED.

Из графика видно, что для получения номинального значения светового потока, прямой ток должен составлять 350 мА. Но далеко не все производители обеспечивают систему охлаждения, способную выдержать в длительном режиме такое значение тока. Таким образом, ограничивая ток – снижается и световой поток светодиода.

Рабочая температура находится в пределах -40 +85°С. На правом графике вы видите зависимость светового потока в относительных единицах от температуры окружающей среды.

Угол рассеивания составляет примерно 120°. Деградация светового потока не превышает 4%.

Для светодиодов хорошего качества срок эксплуатации составляет 25-30 тысяч часов.

Тепловое сопротивление соответствует значению 4°С/Вт. По цветовой температуре светодиод подразделяется на: теплый (2700-3500 К), нейтральный (3500-5000К) и холодный (5000-6400 К) белый цвет.

Если вы хотите приобрести хороший, качественный LED 5730, то выбирайте известные японские, американские и европейские бренды.

Монтаж

Светодиод 5730 является планарным элементом, соответственно, к нему применяется пайка оплавлением. В момент пайки, до 3-х секунд, корпус светодиода может выдерживать нагрев до 300°С. Поэтому рекомендуется использовать низкотемпературную паяльную пасту или, в случае ручной пайки, мягкий припой. Избегайте сильного давления на корпус светодиода и не переворачивайте печатную плату до полного остывания.

Применение

Светодиод smd 5730 нашел свое применение в разнообразных осветительных приборах. Из-за его хороших технических и оптических характеристик он широко используется в светильниках общего назначения, фонариках, уличных прожекторах. А также, в автомобильном освещении:

• подсветка приборных панелей;
• фары;
• декорирование, как внутри, так и снаружи машины.

Большой популярностью пользуются LED ленты на базе чипов smd 5730 при создании внешней рекламы, и при оформлении интерьера домов и квартир.

Рекомендуем посмотреть видео обзор LED 5730, купленных на сайте AliExpress. Блогер подробно демонстрирует последовательность действий при тестировании полупроводникового прибора. Вы сможете оценить яркость свечения и температурные показатели.

Поводя итоги можно сказать, что светодиод 5730 распространен среди профессионалов и любителей. Его высокая светоотдача, широкий угол рассеивания, низкое тепловое сопротивление позволяют эффективно использовать его при создании осветительных устройств своими руками. Особое внимание уделяйте системе охлаждения, потому что перегрев отрицательно влияет на срок службы светодиода. В случае правильной эксплуатации, осветительный прибор на базе led smd 5730 прослужит вам долгие годы.



SMD LED 5730 — светодиоды разных цветов

А не купить ли нам светодиодов!? 🙂
-Покупал уже и много раз… разнообразные лежат россыпями в шкафу, бОльшая часть без дела.
Эти правда нашли свое применение сразу же!

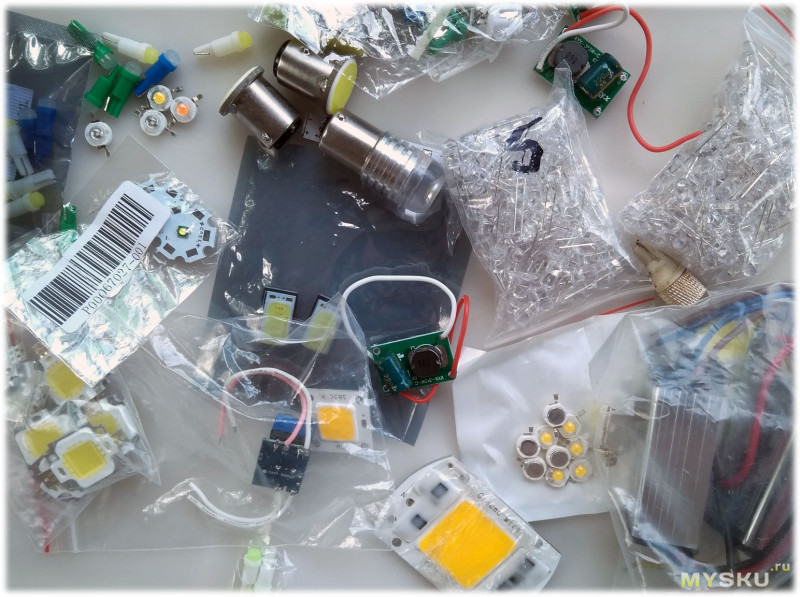

Про неоднократные покупки разных -я вполне серьезно! На фото лишь некоторые варианты, купленные после прочтения обзоров или просто чем-либо меня заинтересовавшие 🙂 Некоторые уже успели устареть морально…

Даже любопытно я один такой балбес, с коробками наполненными ненужной китайской продукцией? -это ведь только светодиоды, а сколько всего другого… разного! 😉

Текущая покупка несколько отличалась от вышеописанных — в этих светодиодах действительно появилась некоторая необходимость.
Ну может не столько необходимость, сколько желание отремонтировать возможно тоже не слишком нужную китайскую поделку.

На одной из купленных пару лет назад фитолампе (их тоже коллекционирую помаленьку), «потухли» несколько светодиодов. Вроде и недорогая лампа — а выбрасывать жалко, тем более, что таких вроде уже и не продают!
Решил попробовать заменить сгоревшие элементы, цена то на «светики» совсем копеечная.

В лампе используются набор из нескольких видов светодиодов-нашел подходящий лот, микс разных цветов, и оплатил.
Ехали долго, но мне торопиться особо некуда — до весны, когда понадобятся фитолампы, довольно далеко 🙂

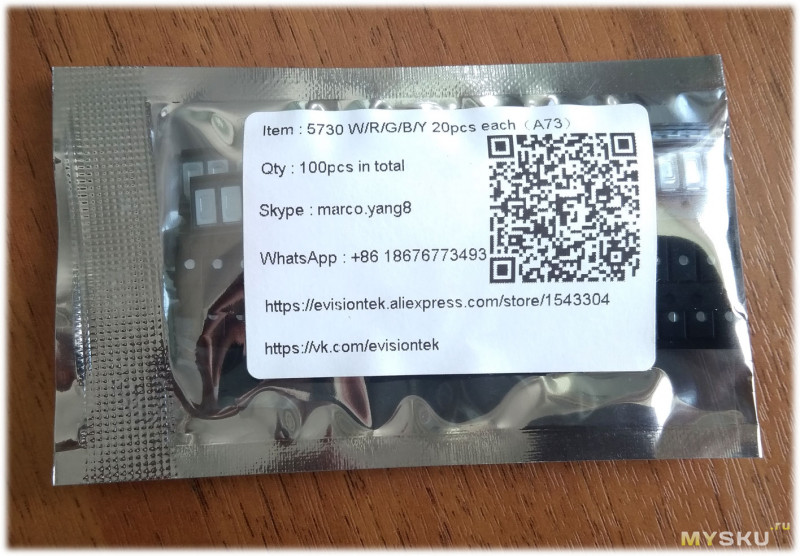

Упаковка- антистатический пакет

Характеристики (из магазина):

Светодиоды 5730 SMD

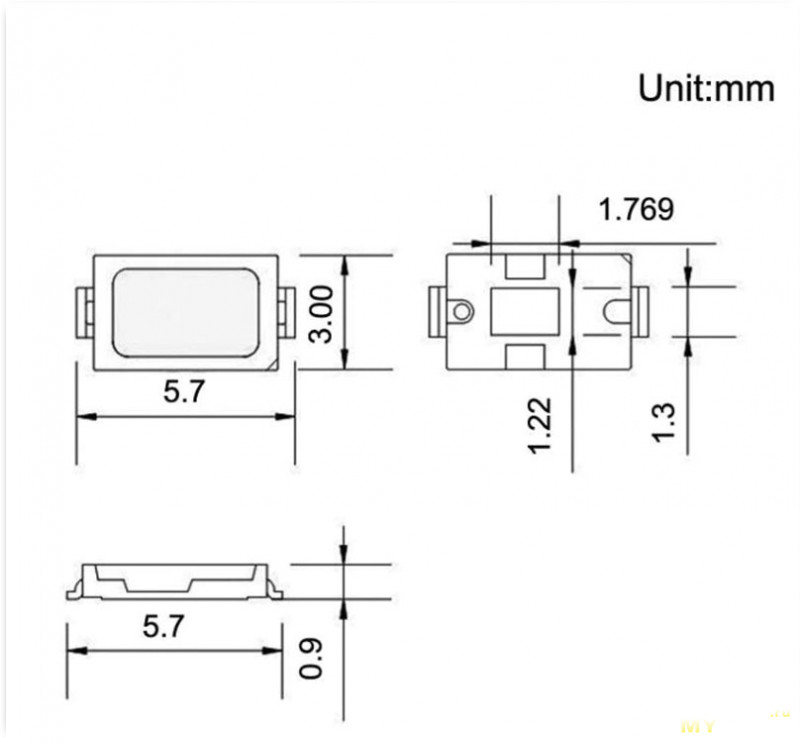

Размеры: прибл.5,7*3,0 мм

Обратный ток: 10uA
Долговечность: 100000 часов
Мощность: 0,2 Вт (макс)
Ток: 20 мА (макс)

Напряжение:
Белый: 3,0-3,4 в
Красный: 1,8-2,1 в
Синий: 3,0-3,4 в
Изумрудно-зеленый: 3,0-3,4 в
Желтый: 1,8-2,1 в

Цветовая температура:
Белый: 6000-6500 K
Красный: 620-630 нм
Синий: 460-465 нм
Изумрудно-зеленый: 520-530 нм
Желтый: 580-590 нм

В комплекте 100 штук, сразу оговорюсь, не пересчитывал 😉 Есть варианты выбора лота по 100 шт. определенного цвета, или как в моем случае- разные цвета по 20 штук.
Отмечены по цветам, правда не совсем так, как в магазине — пришлось гадать, какой же цвет желтый, а какой «другой» 😉

Те, которые отмечены желтым фломастером оказались зелеными, или как их там продавец называет — «Изумрудно-зелеными»

С синими и красными в принципе все понятно, по одной штучке достал для проверки…
Блин, как же плохо фокусируется камера на светящихся светодиодах 🙁

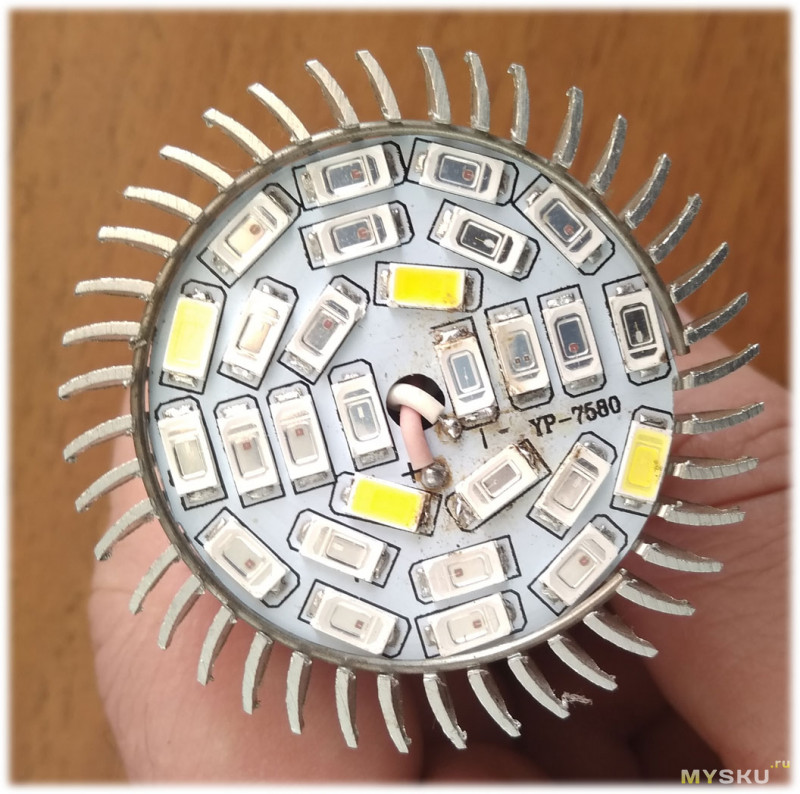

Ну и наконец подопытный — причина покупки светодиодов…

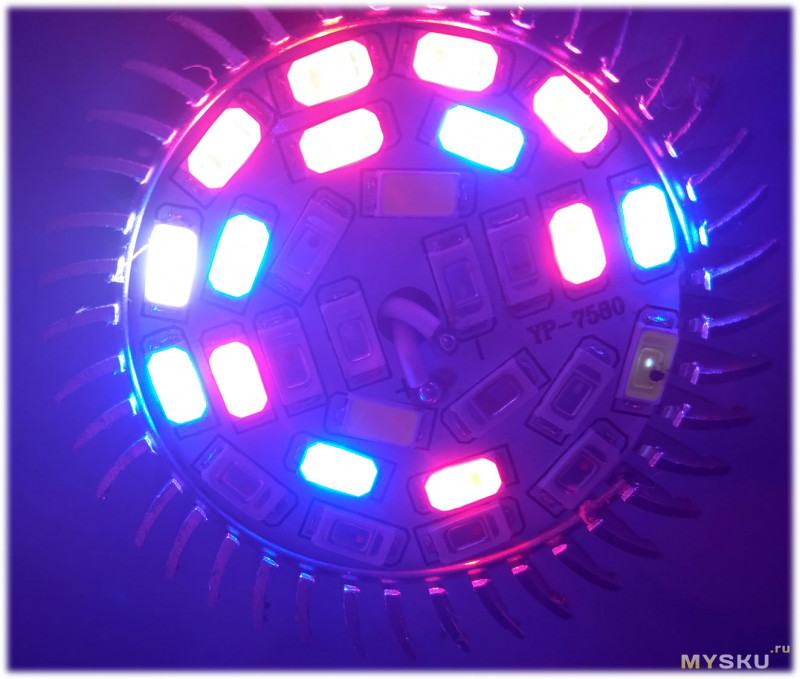

На фитолампе сгорело несколько светодиодов, даже было трудно понять сколько именно, так как присутствуют последовательные соединения.

Сначала нужно выяснить количество и цвет сгоревших, для замены.

Потому и покупался лот с набором цветов- что бы можно было наверняка что-нибудь «вкорячить» 😉 Думаю особенной проблемы и при использовании светодиода другого цвета не возникло бы.

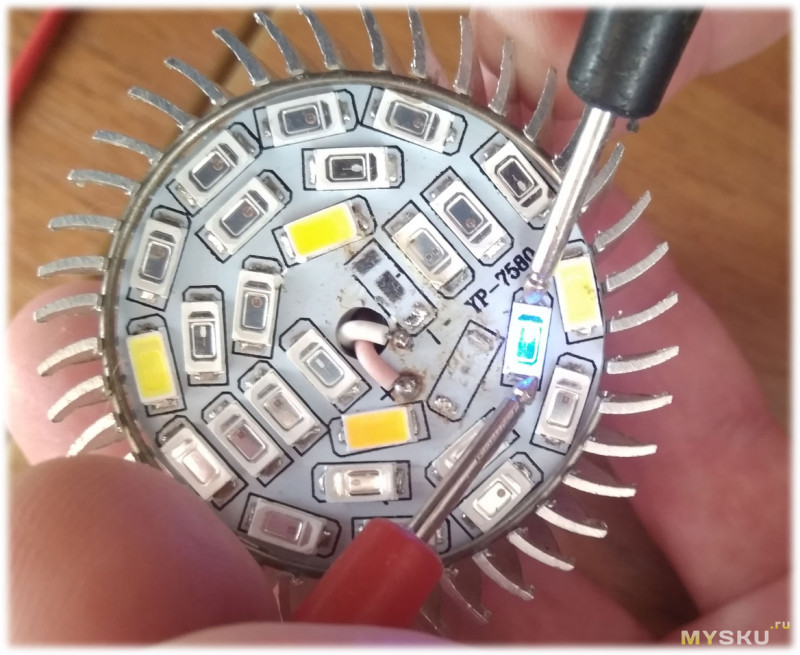

На фото лампа с уже удаленными «погорельцами»… обычного тестера обычно хватает для зажигания светодиодов — подобной прозвонкой было выяснено, что сгорело-то всего пара штук! 🙂

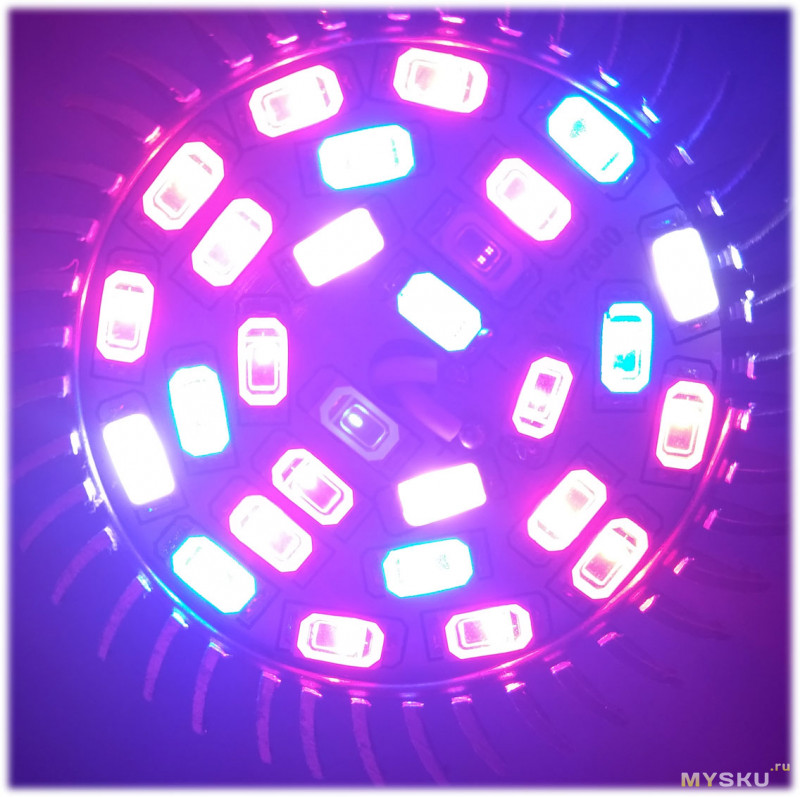

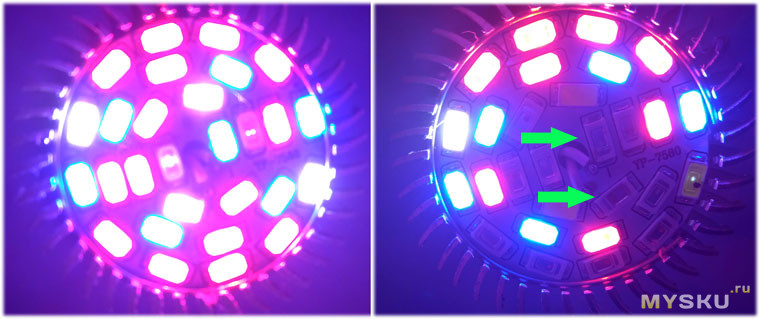

Для определения цветов и поиска сгоревших сфотографировал такую же рабочую лампу, яркая «зараза»-получилось не очень в фокусе, но цвета определить можно.
Нужен один синий и один красный.

Осталось только перепаять…

Яркость и цвет вполне соответствуют

Не обращайте внимания, на некоторые светодиоды, горящие (как кажется) в пол накала. Дело в том, что на лампе имеются ИК и вроде УФ светодиоды, их свечение еле видно и камера видит их «по своему»

Все работает, жаба радуется что спасла лампу от мусорки, и мой кошелек от доп. вложений! 😉

Светодиоды годные, по крайней мере у меня претензий к ним нет, кроме скорости доставки! Сейчас правда чуть дороже стал лот.
Продавец, на вид, весьма на уровне — за 4 года работы 99%, это очень неплохо! Я думаю можно брать, если есть необходимость в подобных светодиодах

98 светодиодов остались в запас… и отправились в коробку к остальным 😉

ЗЫЖ Для любопытствующих про ток светодиодов… сейчас специально один сжег 🙂
максимальная яркость при 100- 140 мА, далее яркость падает. При 200 проработал секунд 5-10 и потух (тестировался без охлаждения, просто на щупе висел).
Так что вполне себе светодиод 😉
Если верить «исследованиям» здесь же на сайте, то светодиоды хорошие 😉
Вот фотка, пока он был еще живой

Всем удачи и хорошего настроения! ☕

Китайские светодиоды 5730. Хорошие и не очень

Насобиралось у меня немного китайских светиков smd5730, решил рассказать вам немного о них. Всего у меня 4 разных светодиода. Первые — неплохие, китайские светодиоды, они уже обозревались здесь. Вторые — самые дешевые 5730 на aliexpress. Я их покупал по $ 1.15 за килограмм 200шт. Третьи и четвертые с самой обычной метровой светодиодной линейки на алюминиевой подложке, купленной в оффлайне за 2$, холодной и теплой цветовой температуры.

Что бы было легче их сравнивать, я разрезал ту же алюминиевую линейку на минимально делимые кусочки, по 3 диода. Две оставил с родными диодами, а на остальных двух перепаял на купленные на Али. Фена, к сожалению, у меня пока нету. Выпаивать светодиоды паяльником как-то не очень — чаще всего он плавится или ломается. Я сделал по простому — нагрел утюг, и положил кусочки линейки на рабочую поверхность на рабочую поверхность утюга. Перед этим, конечно же, диоды промазал флюсом. Я использую польский флюс, купленный в магазине радиотоваров:

pasta do lutowania

Как только алюминиевая подложка нагрелась, снимаю светодиоды пинцетом, и убираю ее с утюга. Намазываю еще раз флюсом, прохожусь по контактам паяльником, для того, что бы на них набралось немного припоя. Потом сверху кладу новые светики и акуратно кладу линейку обратно на утюг. Как только припой расплавился, линейку акуратно, что бы светодиоды не «уплыли», убираю. После того как кусочек линейки остыл, хорошенько протираю его изопропиловым спиртом, что бы смыть остатки паяльной пасты. Припаиваю провода. Получается как-то так:

Когда «подопытные» готовы — проверяю как они светят. Взял чистый белый лист бумаги, Он будет служить фоном. На фотоаппарате выставил ручной баланс белого по листу бумаги. Настройки экспозиции в ручном режиме, для того что бы можно было оценить яркость разных диодов. Кусочки линейки прикладываю перпендикулярно листу бумаги, подав на них напряжение 12в, и фотографирую. Не забываю померить ток. Получилось так:

А теперь питание одинаковым током 50мА:

Как видим, результат тот же самый.
Если кому-то покажется что при меньшем токе линейки светят ярче, скажу сразу —
