Схема отопления с естественной циркуляцией частного дома. Жми!

Централизованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления.

Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.

Разновидности

Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.
[advice]Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру.[/advice]

Статья, посвящённая установке насоса в систему отопления, расположена здесь: https://teplo.guru/sistemy/sistemy-otopleniya-s-nasosnoi-tsirkulyatsiei.html

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

[warning]Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.[/warning]

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла, горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.
Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Узнать подробнее об однотрубной системе отопления можно в данном материале: https://teplo.guru/sistemy/odnotrubnaya-sistema-otopleniya.html

Используемые радиаторы отопления

Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.

Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы, но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.
[advice]Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием.[/advice]

Разновидности схем подключения радиаторов

Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Подробнее о необходимости установки байпаса можно прочитать здесь: https://teplo.guru/elementy/truby/baipas-2.html

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.
[warning]Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.[/warning]

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Особенности систем самотеком

Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

• максимально поднимают точку разгона;

• используют широкие трубы подачи;

• необходимо сделать расчет количества радиаторов.

Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского, поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:

Расчет параметров системы отопления с естественной циркуляцией: как добиться бесперебойной работы?

Система отопления с естественной циркуляцией жидкости представляет собой замкнутое устройство гравитационного (самотечного) типа, позволяющее обогреть помещения в частном доме независимо от электропитания.

Такое преимущество конструкции даёт возможность использовать её в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономична, но для её правильного функционирования потребуется сделать точные расчёты.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Описание системы отопления циркуляционного типа без насоса

Устройство водяного отопления, работающее самотеком, включает нагревательный элемент (котёл), трубы, прокладываемые разными способами, расширительный бак и радиаторы.

Принцип действия

Роль теплоносителя в контуре играет вода, которая движется по трубам под влиянием термодинамических сил. Принцип действия системы основывается на разнице физических свойств горячей и холодной воды.

Пока работает котёл, в трубах всегда есть горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.

Плотность и масса воды при нагреве уменьшается, поэтому она легко вытесняется вверх остывшей жидкостью.

После достижения верхней точки контура, горячая вода распределяется по трубам, соединённым с радиаторами, отдаёт тепло через материал батарей, а затем по нижней части контура стекает к котлу, где снова нагревается.

Достоинства установки

Основными достоинствами отопительного контура гравитационного типа являются:

• простота установки и использования;
• высокая о

схема отопления частного дома самотеком, детали на фото и видео

Содержание:

1. Принципиальная схема самотечной системы отопления
2. Выбор схемы самотечного отопления

Отопительная система, использующая принцип самотека, является единственным возможным вариантом обогрева дома, когда к нему не подведены электричество и магистральный газ. Самотечная система отопления частного дома на сегодняшний день не пользуется спросом, но заострить внимание на ней все же стоит, поскольку иногда возникают ситуации, когда такая система отопления оказывается востребованной.

Существуют разные схемы самотечного отопления, и от правильного выбора будет зависеть большое количество параметров, начиная от дизайна помещений, заканчивая стоимостью материалов. Большинство представленных схем довольно сложны, поэтому в этой статье будут рассмотрены наиболее простые, установка которых не потребует наличия специфических знаний и умений от домовладельца.

Все системы отопления можно разделить на две больших категории:

• системы с принудительной циркуляцией теплоносителя;
• самотечные системы, в которых циркуляция осуществляется естественным путем.

Обе категории могут работать в одно- и двухтрубных системах. В этой статье речь пойдет о системах, где осуществляется отопление самотеком.

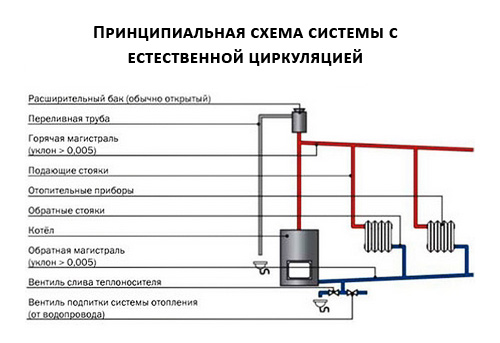

Принципиальная схема самотечной системы отопления

Наиболее удобной для рассмотрения является однотрубная система, на примере которой можно выявить практически все рабочие моменты, связанные с самотечной системой отопления. Для примера в качестве теплоносителя будет использована вода, поскольку в таком случае принцип работы системы получается наиболее понятным.

Конечно, при необходимости постоянного отопления в систему можно заливать и другие жидкости, которые не боятся замерзания (антифризы и др.). Использование антифризов позволяет избежать размораживания всей отопительной системы. Кроме того, после сборки системы желательно залить ее именно антифризом, который позволит выявить все негерметичные участки трубопровода.

Как выглядит отопление самотеком — схема довольно проста: самотечная отопительная система работает по принципу естественной циркуляции теплоносителя за счет разности температур на входном и выходном канале котла (детальнее: «Как устроена система отопления с естественной циркуляцией – какие бывают схемы подключения»). Эта система используется очень давно, и ее популярность неуклонно падает вследствие ее низкой эффективности, высокой стоимости и неоправданном расходе энергоресурсов. На сегодняшний день использовать такую систему можно разве что в небольших домиках, к которым не подведено электричество, что встречается довольно редко.

Выбор схемы самотечного отопления

Схема самотечной системы отопления должна выбираться с учетом всех исходных данных. Если электричество в доме отсутствует, то это зачастую говорит о том, что магистральный газ тоже не подведен. Эти условия дают понять, что электрические и газовые котлы устанавливать невозможно, и единственным вариантом остается твердотопливный котел, работающий на любом виде твердого топлива.  Читайте также: «Плинтусная система отопления — оригинально и практично».

Как работает классическая однотрубная система? Прежде всего стоит понять, что каких-то сложностей в ее конструкции нет, но правильные расчет и установка отопления очень важны, поэтому для предельной ясности необходимы некоторые знания. Принцип работы однотрубной системы с естественной циркуляцией базируется на физическом явлении: при нагреве теплоносителя (воздуха или воды) теплая масса будет подниматься вверх, а холодная будет опускаться вниз.

Нагретая в котле вода двигается вверх по стояку, откуда она поступает в радиаторы, где и происходит процесс отдачи тепловой энергии. Сопровождающее этот процесс остывание становится причиной дальнейшего движения воды к следующим в контуре радиаторам. При постоянном остывании вода рано или поздно придет обратно в котле, где цикл нагрева-остывания будет возобновляться.

Система естественной циркуляции не подразумевает наличия каких-либо дополнительных устройств, которые могут ускорить движение воды, поэтому для нормального функционирования самотечной отопительной системы необходимо соблюдать постоянный уклон при прокладке трубопровода. Эти операции можно выполнить самостоятельно, поскольку они не отличаются особой сложностью. Выходной канал должен быть выполнен с точностью до наоборот: наличие различных поворотов и изгибов стояка запрещено.

Конечно, полностью избежать различных стыков практически невозможно, но если стояк будет вертикальным, то такая система будет гораздо более эффективной. Нюанс: для создания поворота в стояке лучше всего брать минимальные углы.

Хорошая циркуляция воды в немалой степени зависит и от диаметра труб для отопления частного дома, причем зависимость здесь прямая: чем больше внутреннее сечение трубы, тем проще будет осуществлять перемещение воды, поскольку сопротивление ее движению в таком случае будет снижено. Как правило, для однотрубного отопления используются трубы диаметром не менее дюйма, а сечение, составляющее полтора дюйма, является оптимальным в большинстве случаев.

Котел такой системы должен располагаться в самой нижней точке здания, а вот стояк необходимо расположить как можно выше, чтобы забор воды в радиаторы мог беспрепятственно осуществляться. Трубопровод должен иметь постоянный уклон в сторону котла: обычно этот показатель достаточно выдержать на уровне одного сантиметра на метр трубы. Именно это условие дает возможность реализовать самотечное отопление частного дома.

В самотечных отопительных системах обычно находится гораздо больше воды, чем в аналогах с принудительной циркуляцией, что обуславливается разными диаметрами трубопровода. Пару слов нужно сказать и о трубах: полиэтиленовых и полипропиленовые модели не подойдут, поскольку вода в трубах иногда достигает очень высоких температур, достаточных для плавления трубопровода.

Закипание жидкости в системе обычно происходит из-за невозможности контролировать температурный режим, вследствие чего котел может выдать слишком большое количество тепла. Именно поэтому лучше всего будет выбрать металлические трубы.  Читайте также: «Как устроена система отопления без насоса – варианты и способы устройства».

В результате получается довольно внушительный список недостатков, присущих самотечным отопительным системам:

1. Низкая эффективность;
2. Трудоемкий и затратный монтаж системы;
3. Отсутствие эстетических качеств;
4. Высокая стоимость расходных материалов.

Кроме того, однотрубная система обладает некоторыми особенностями. Например, при подаче горячей воды в систему первый радиатор будет нагреваться гораздо сильнее, чем все последующие, поэтому количество секций в нем должно быть меньше. Это говорит о необходимости грамотного подбора радиаторов. Совсем не лишним элементом отопительной системы будет и расширительный бак, который предотвращает разрыв системы при чрезмерном нагревании теплоносителя. Читайте также: «Схема гравитационной системы отопления».

Заключение

Отопительная система, описанная в данной статье, имеет как положительные, так и отрицательные качества. Одним из самых больших ее минусов является невозможность регулировки температуры на отдельных отопительных приборах. Для ремонта такой системы придется сбрасывать ее целиком. Тем не менее, несмотря на все недостатки, самотечная система отопления является отличным решением в тех случаях, когда альтернативные варианты обогрева дома невозможны.

Самотечная система отопления: Принцип работы, Плюсы, Минусы, Схемы | 5energy

При строительстве небольших домов, достаточно часто, в проектах изначально закладывают самотечную систему отопления. В первую очередь, связано это с глобальной экономией. Данная система позволяет запустить отопление без использования дополнительного насоса. О преимуществах, недостатках и особенностях данной системы  мы и поговорим в этой статье.

Принцип работы самотечной системы

В основе данной системы стоят законы физики. Ведь давно известно, что нагретое вещество всегда легче холодного. На этом принципе построена вся система отопления.

В котле теплоноситель нагревается до наивысшей температуры. По мере нагревания вода поступает по трубам в радиаторы, передавая свое тепло радиатору, а уже радиатор отдает тепло в помещение.  В процессе остывания, теплоноситель движется по наклоненным трубам, дальше он возвращается в котел. Цикл продолжается непрерывно. Горячий теплоноситель постоянно выдавливает остывший, в следствии чего процесс постоянный.

Что бы все работало как надо, должно соблюдаться несколько условий:

1. Нагревательный элемент котла должен находиться ниже уровня приточной трубы охлажденного теплоносителя, иначе приток будет нарушен и система не сможет функционировать.
2. Разность температур на всходе охлажденного теплоносителя и на выходе должна быть не менее 25 градусов, иначе скорость циркуляции будет слишком низкой.
3. Расстояние от котла до ближайшего радиатора не должно быть слишком большое (до 25 метров), иначе сопротивление материалов, из которого выполнена труба не позволит нормально работать системе.
4. Система должна полностью заполняться теплоносителем. Для этого, рекомендуется установить расширительный бачок.

Пример схемы самотечной системы отопления

Схема №1

Схема №2

Схема №3

Преимущества самотечной системы отопления:

1. Энергонезависимость. В случае отсутствия электроэнергии, система будет полноценно работать, так как нет необходимости подачи напряжения на насос.
2. Отсутствие вибрации теплоносителя, создаваемой насосом.
3. Простота обслуживания, высокая ремонтопригодность системы, безотказность.
4. Система регулируется сама, в отличие от температуры воздуха в помещении. Если температура низкая — тепло принимается быстрее, в следствии чего ускоряется движение теплоносителя.

Недостатки самотечной системы отопления:

1. Возможность стабильной работы только в небольших домах.
2. Необходимо создавать специальный уклон, для нормальной циркуляции системы.
3. Более высокая вероятность промерзания системы на минимальных режимах работы котла (из-за более низкой скорости прохождения теплоносителя).
4. Необходимость расширительного бачка и постоянного контроля уровня теплоносителя в нем.

Самотечная система отопления хорошо считается с водогрейными котлами на отработанном масле, газовыми, твердотопливными котлами и т.д. Такая система хорошо подойдет тем, у кого есть небольшой одноэтажный дом без планов его достройки и т.д.

В любом случае, при изменении конструкции сисиемы (при достройке, перестройке, монтажа теплого пола и т.п.) для улучшени циркуляции, в данну систему можно врезать циркуляционный насос и уставовить мембранный расширительный бак.



Самотечная система отопления одноэтажного дома с естественной циркуляцией: схема и диаметр труб

Частный загородный дом практически не ограничивает хозяина в выборе типа и схемы прокладки отопительных конструкций. Разнообразие вариантов позволяет сформировать систему для строений малых и больших площадей, оборудовать экономный способ получения тепла из самых разных энергоносителей. Оптимальный вариант – самотечная система отопления, особенности и характеристики которой следует рассмотреть подробно.

Принцип действия системы отопления с естественной циркуляцией

Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.

Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы. Задача емкости – компенсировать повышение объема воды.

Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:

1. К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
2. К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.

Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел. Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект.

Закрытая система

Рекомендуем к прочтению:

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Важно! При открытой системе самотечного отопления необходимо установить радиаторы под определенным углом и оснастить каждую батарею краном Маевского.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

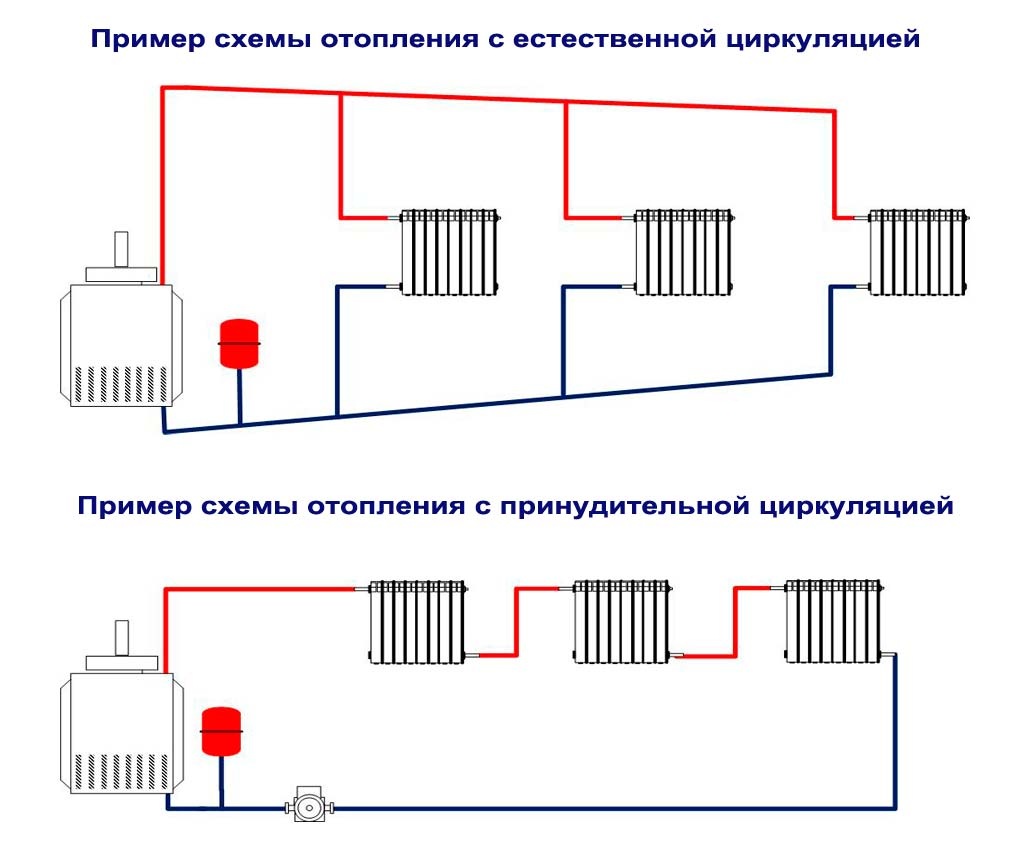

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Рекомендуем к прочтению:

• При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
• При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
• Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

• выкладку уклонов;
• тип, диаметр трубы;
• подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

• учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
• по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
• выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Важно! Чтобы самотечная система работала без сбоев, можно сделать так: после каждого разветвления трубы диаметр снижать на один размер. То есть, если к котлу подсоединяется труба в 2 дюйма, после первой батареи диаметр 1,2 дюйма, после следующей – 1,3 дюйма.

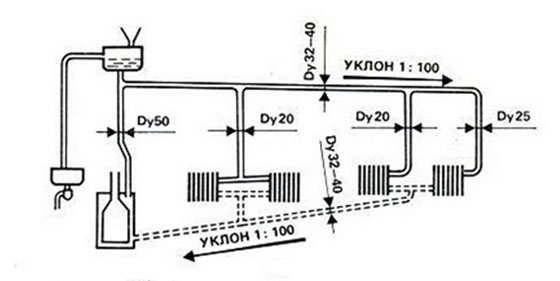

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Что такое закрытая система отопления, как её сделать своими руками

Обогрев частного дома обеспечивается автономными устройствами, работающими на доступном владельцу топливе. Все большую популярность набирает закрытая система отопления, которая оснащается специальной емкостью, не имеющей сообщения с воздухом. Схема несколько отличается от традиционной открытой, но не настолько сложная, чтобы не сделать самому. С автоматизированным котлом монтаж сводится к подключению.

1

Особенности устройства закрытой системы – достоинства и недостатки

Любое водяное отопление, кроме многоквартирных домов, включает расширительный бак. Он служит для компенсации теплового расширения, значение которого меняется в зависимости от режима работы. Это резервуар с небольшим количеством воды, соединенный с трубами. Конструкция возможна в двух видах: обычная открытая емкость и закрытая от контакта с воздухом. В зависимости от применяемого типа этого устройства схемы получили свое название.

Замкнутая система теплоснабжения считается более удобной из-за ряда преимуществ:

1. 1. Внутренние поверхности оборудования практически не контактируют с несвязным кислородом. Он провоцирует коррозию, сокращая срок службы дорогостоящего современного оборудования.
2. 2. Бачок устанавливается в помещении, обычно рядом с котлом. В открытой системе его выносят на чердак – неудобен сам монтаж, к тому же требуется утеплить, чтобы вода не замерзла зимой.
3. 3. Возможность заливки антифриза. В герметичной схеме он не испаряется.

В закрытой системе устанавливают насос, который активно перемещает теплоноситель, отчего приборы набирают максимальную температуру. Схема с принудительной циркуляцией обладает преимуществами:

• жидкость прогревается быстрее;
• воздушные пробки наблюдаются крайне редко;
• расширительный бак устанавливают на обратной подаче рядом с теплогенератором – проще монтаж и обслуживание;
• нет необходимости в расчетах диаметра и уклона труб, есть возможность использования пластиковых одинакового сечения;
• применяется монтаж магистралей скрытым способом – не требуется доступ для устранения завоздушивания.

Отопительная система с мембранным баком и циркуляционным насосом выигрывает по сравнению с открытой – качество и эффективность обогрева значительно выше. Распространение сдерживает энергозависимость схемы. При отключении электричества принудительное перемещение теплоносителя прекращается. Если трубы проложены без учета уклона, система бездействует. В этом случае требуется автономный источник питания.

Использование гравитационной схемы отопления не зависит от электроэнергии, это ее преимущество. Однако монтаж сложнее – требуются трубы различного диаметра, правильное расположение с уклоном в сторону движения теплоносителя. Это способствует эффективному обогреву помещения, предотвращает образование воздушных пробок. Она работает с естественной циркуляцией за счет земного притяжения без насоса, но при необходимости его легко вмонтировать.

Закрытый резервуар для самотечной системы нежелателен. Имеющаяся в нем мембрана создает значительное сопротивление, которое трудно преодолевать. Правда, если отключат электричество, теплоноситель в гравитационной системе, сделанной с полным соблюдением технологии, все равно будет перемещаться, хотя и не с такой интенсивностью. Классическая схема закрытой системы – мембранный бак плюс циркуляционный насос, самотечной – уклон труб и открытый бачок.

2

Составные элементы замкнутой схемы отопления

Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.

Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.

2.1

Выбор котла – какой лучше?

Работать по закрытой схеме может любой теплогенератор, но способность функционировать автономно без человека предполагает установку агрегата, оснащенного автоматикой. После одноразовой настройки параметров к ним незачем возвращаться – все поддерживается контрольными приборами.

Двухконтурный автоматизированный газовый котел не портит интерьер

Самые большие удобства у газовых котлов, в которых подключается термостат. Установленная температура соблюдается с большой точностью, вплоть до градуса. Когда она падает, автоматика подает команду на включение горелки. При достижении необходимого параметра работа прекращается. Такой режим постоянный, обеспечиваются введенные человеком настройки. Некоторые модели предусматривают наружные датчики – происходит корректировка мощности в зависимости от погодных условий.

Схема закрытой системы с индукционным электрокотлом

Не меньшие возможности автоматизации процесса у электрических котлов. Кроме работающих на ТЭНах, потребителям предлагаются индукционные и с электродами. У них меньше габариты и малая инерционность. Считается, что они работают более экономно, возможно, это просто маркетинговый ход, чтобы продвинуть на рынке новый продукт. Используют их в основном как резервный источник тепла, потому что при отключении электроэнергии запитать устройство мощностью до 10 и больше киловатт от генератора накладно.

Схема с твердотопливным котлом

Универсальностью и независимостью обладают котлы твердотопливные, на мазуте, солярке. Последние требуют строгого соблюдения пожарной безопасности, но их можно полностью автоматизировать. Потребляющие уголь и дрова относятся к оборудованию периодической работы, требуют присмотра за топливом, очистки и закладки. Несложная автоматика на современных агрегатах регулирует процесс горения, поддерживая температуру, но не так точно, как на газовых и электрических аппаратах.

Устройство и подключение пеллетного котла

Пеллеты распространены еще мало, хотя относятся к твердому топливу, а котлы на них работают безостановочно. Брикеты подаются в топливник из бункера автоматически, пока не закончится запас. Золы образуется немного, чистить нужно раза два в месяц. Работа полностью контролируется автоматикой, поддерживаются заданные параметры. Агрегаты привлекательные по экономическим и экологическим показателям, но распространение ограничивает высокая стоимость. Производятся преимущественно в Европе, продаются по их ценам.

Важно правильно рассчитать мощность котла. Применяется простая формула для домов со средним утеплением, которая не отличается от используемой для систем с естественной циркуляцией. Считается, что 1 кВт хватает для обогрева 10 м2 помещения. Приобретают с запасом от 30 до 50%. Причины две: аномально холодные зимы, а также износ оборудования. Агрегаты, работающие на пределе, быстрее ломаются.

2.2

Группа безопасности – состав и назначение

Устанавливают ее на трубе с горячей водой непосредственно у самого котла. Приборы контролируют рабочие параметры. Поставляются встроенными в теплогенераторы, а также продаются собранными или по отдельности. В последнем случае подключают самостоятельно трубами, что используются для разводки.

В составе есть манометр, показатели которого позволяют визуально оценить работу системы. Нормальное давление для одноэтажных домов составляет от 1,5 до 2 атмосфер, для двухэтажных выше – до 3 атм. Отклонение от параметров требует вмешательства человека. Причина заниженного давления одна – протечка. Проблема, как ее найти – лужица или пятно после высохшей воды указывают на разгерметизированное место. Осматривают:

• соединения – нет ли трещин;
• автоматический воздухоотводчик – при неисправности пропускает воду;
• краны и предохранительный клапан;
• расширительный бак – от испорченной мембраны понижается давление, появляется воздух, котел чаще отключается.

Устраняя протечку, приходится сливать воду, затем опять наполнять. После запуска системы несколько дней следят за манометром.

Группу безопасности устанавливают на подающем трубопроводе

Повышенное давление чаще не имеет внешних признаков, поэтому обнаружить причину сложнее. Убеждаются в корректности показателей манометра – другого способа, как снять и поставить заведомо исправный в домашних условиях, нет. Проверяют температуру теплоносителя, возможно, котел перегревается. Осматривают предохранительный клапан, который отвечает за сброс повышенного давления. Для постоянного контроля подсоединяют патрубок, который выводят в раковину. Частое срабатывание указывает на неисправность в других местах.

Третье устройство – автомат для отвода воздуха, попавшего в систему. Избавляет от необходимости слежения и ручной процедуры через откручивание вентиля.

2.3

Расширительный бак – устройство и работа

Это герметичное изделие из стали с мембраной внутри, разделяющей пространство на два отсека. Верхняя часть с воздухом, в некоторых моделях инертный газ. Бачок почти пустой, пока вода холодная. Повышение температуры расширяет теплоноситель, он поднимается в резервуар, но занять весь объем не может – мешает газ. Мембрана сжимается до определенного момента. Давление отображается на манометре, если он установлен (практически всегда).

Устройство расширителя

Для защиты бака от переполнения предусмотрен предохранительный клапан, который сбрасывает лишний воздух. При его отсутствии ориентируются по манометру – повышенное давление возможно при слишком интенсивном горении, требуется понизить. Охлаждаясь, теплоноситель частично уходит в магистраль, показания уменьшаются.

Принцип работы расширительного бачка

Резервуар должен вмещать 10% воды или 15% антифриза. Подсчитывают, сколько жидкости в системе. Вместимость радиаторов указана в техпаспорте, а если его нет, узнают очень просто. Закрывают одно отверстие, а через другое заливают жидкость, измеряя количество. На котел документация обязательно есть. Сложнее с трубами, но таблица внизу показывает вместимость одного погонного метра при указанном диаметре.

Объем жидкости в одном погонном метре трубы

Покупают бачок несколько большего объема, меньший не берут. Для отопления годятся изделия только красного цвета, синие такие же, но не выдерживают высокой температуры. Существуют фланцевые конструкции, у которых можно заменить мембрану. Другой тип неразборный, стоит дешевле, но при поломке придется покупать новый агрегат.

2.4

Как выбирать циркуляционный насос

Небольшое устройство, работающее от сети 220 В, перегоняет жидкость, благодаря чему система прогревается быстро и равномерно. Основной параметр, по которому выбирают – мощность. Она зависит от нескольких факторов, среди которых один из главных – объем жидкости в системе. Значение имеет высота, на которую ее придется поднимать. Влияют также материал и сечение трубопроводов, их протяженность, количество кранов и различных приборов.

Обычно продавцы владеют информацией по подбору агрегата, но для перестраховки пользуются таблицей. Выбирают подходящее несколько большее значение, ориентируясь на площадь или мощность котла. Напротив смотрят характеристики насоса: объем прокачиваемого за час теплоносителя и напор жидкости, который ему по силам преодолеть.

Таблица подбора параметров циркуляционного насоса

При покупке не стоит экономить на приобретении дешевых изделий неизвестных производителей. Самая малая неприятность, которая грозит, – повышенная шумность, что при установке в жилом помещении оборачивается дискомфортом. Указанные характеристики могут не отвечать реальным, или устройство вообще скоро поломается.

3

Схемы закрытой системы отопления – преимущества и недостатки, монтаж

Однотрубная система с подключенными последовательно радиаторами применяется в небольших домах. Теплоноситель проходит через батарею, нагревает ее, возвращается в магистраль и двигается дальше. К последнему отопительному прибору доходит вода самой низкой температуры. Используют такую преимущественно по соображениям экономии: для монтажа требуется вдвое меньше материалов и времени. При выходе радиатора из строя циркуляция продолжается по установленному рядом байпасу.

Однотрубная закрытая система

Возможности подобной системы ограничены конструктивными особенностями. Из-за неодинакового прогрева количество секций увеличивают по мере удаления от котла. Приходится использовать трубы большого диаметра, чтобы вода не так быстро остывала. Подключают не более 5 батарей. Магистраль в одноэтажном здании прокладывают под уклоном, а радиаторы размещают горизонтально. Для двухэтажного дома делают центральный стояк, расположенный вертикально.

Схема двухтрубной закрытой системы в двухэтажном доме

Разводка двухтрубной системы имеет подающую и обратную магистраль с одинаковым нагревом радиаторов вне зависимости ее удаленности от котла. Есть возможность подключить отопительные приборы по разным схемам. Одна из них коллекторная – сложная для монтажа, расходуется больше материалов, но позволяет регулировать температуру в каждой комнате. Вторая – с параллельным подсоединением батарей по всему периметру.

Монтаж своими руками выполняют последовательно:

1. 1. Начинают с установки котла. Удобное место – небольшое отдельное помещение в цокольном этаже.
2. 2. По всем комнатам разводят трубы. Соединяют способом, наиболее приемлемым для материала.
3. 3. Монтируют мембранный бак и насос. Если на теплогенераторе отсутствует группа безопасности, устанавливают ее самостоятельно.
4. 4. Навешивают радиаторы. Обеспечивают расстояние от пола 10 см, от стен – 5.

В твердотопливных агрегатах перед разогревом в топливнике образуется конденсат, приводящий к возникновению коррозии и повреждению металла. Чтобы избежать нежелательных последствий, в обвязку добавляют узел из трехходового клапана и байпаса. Циркуляция сначала идет по малому кругу, пока теплоноситель не нагреется, затем включается большой контур. Котлы с таким устройством безопасны в эксплуатации и служат длительное время.

Расширитель с мембраной любого типа – грушевидной или тарельчатой – ставят на некотором удалении перед насосом по направлению циркуляции теплоносителя. На прямолинейном участке устанавливают тройник, к нему присоединяют отрезок трубы, дальше через американку (накидную гайку) – бачок. Вместе с водой резервуар довольно тяжелый, поэтому для крепления используют кронштейны, опоры. После тройника требуется шаровый кран. Он вместе с американкой облегчает процесс демонтажа при необходимости.

Циркуляционный насос старых моделей ставили только на обратке, сейчас это необязательное требование – современные материалы способны выдержать 90°, но лучше использовать проверенную схему. Для систем, способных работать по гравитационному принципу, предусматривают, что устройство можно снять или функционирование происходит вовсе без него.

Закрытая система не нуждается в байпасе – работоспособность поддерживается насосом, при отключении прекращается функционирование. В любом варианте устанавливают на магистрали с обеих сторон шаровые краны, для быстрого демонтажа и замены. Необходимый элемент – фильтр для предотвращения засорения. Иногда дополнительно используют обратный клапан, чтобы вода не перемещалась в неправильном направлении, но это необязательно.

4

Заливка теплоносителя и запуск системы

Перед началом работы полностью открывают автоматический воздухоотводчик. В обратном трубопроводе у котла имеется сливной кран, через который можно заполнить систему. Иногда предусматривают рядом специальный узел с обратным клапаном. Подключают водопровод, открывают вентиль. Если постоянная труба отсутствует, пользуются гибким шлангом. Требуется хороший напор, чтобы он превышал рабочее давление системы.

Завершают закачку, когда через воздушный клапан потечет жидкость. Его закрывают и приступают к удалению пробок, которые могли образоваться. Поочередно на батареях открывают краны Маевского. Возобновляют закачку и прекращают, когда ушел воздух, а стрелка манометра показывает 1,5 атмосферы или больше, что зависит от характеристик котла. В двухконтурном агрегате имеется кран, к которому подключают шланг водопровода.

Простое устройство для залива или слива жидкости

Закрытую систему можно заполнить антифризом. Он не будет испаряться, а при отсутствии утечек способен служить длительное время. Закачать его подобно воде невозможно, применяют иные доступные способы: используют опрессовочный или электрический насос. Второй вариант – через гибкий шланг. Один конец подключают к обратному клапану, а другой поднимают выше верхней точки системы.

Незамерзающая жидкость применяется в домах с непостоянным проживанием. Цена довольно высокая, поэтому требуется точно знать вместимость системы. О том, как рассчитать, было рассказано выше. Определяют крайнюю минусовую температуру и по графику находят, сколько антифриза добавить к воде. Важное предостережение: если трубы оцинкованные, подобная незамерзайка не применяется.

График для определения процентного содержания смеси антифриз-вода

Автоматический газовый котел со встроенным модулем водяного контура запускается по особой схеме. С агрегата снимают крышку, чтобы получить доступ к насосу. Устанавливают переключатель в рабочий режим, отверткой откручивают винт в корпусе для выхода воздуха. Когда закапает вода, заворачивают. Через несколько минут процедуру повторяют, пока устройство не перестанет булькать и не заработает тише. Включится горелка. Проверяют показания манометра, ненадолго открывают кран, чтобы показатели давления пришли в состояние, соответствующее рабочему.
