Геотермальное отопление дома — теплом земли, видео

В настоящее время много владельцев частных и загородных домов считают, что геотермальное отопление дома – это что-то из области заморской фантастики, а установить такое чудо можно только там, где есть некоторая вулканическая активность или горячие источники. А так как такого рода явления не характерны для России, то и о геотермальном отоплении дома знают мало, а знания эти – лишь поверхностные.
Однако такое мнение является ошибочным, так как на самом деле насос довольно успешно образует тепло, даже если температура невысокая. Поэтому такой пока еще альтернативный источник отопления можно использовать при умеренном климате. Можно ли самостоятельно оборудовать геотермальное отопление? Ответ на этот вопрос – положительный, однако перед этим стоит изучить дополнительный материал об особенностях системы, ее преимуществах, а также – о «подводных камнях», которые в данном случае касаются только финансовых ресурсов.

Геотермальное отопление дома

Виды по типу конструкции

Геотермальное отопление в коттедже работает по принципу, немного схожему с холодильником. Основным элементом здесь выступает тепловой насос, который включается в два контура одновременно. Внутренний контур представляет собой традиционную систему отопления, состоящую из трубопровода и радиаторов. А внешний – представляет собой большой теплообменник, который размещают или под толщей воды, или под землей.

Обычно внутри теплообменника циркулирует жидкость, в составе которой есть антифриз. Такого рода теплоноситель принимает на себя температурный режим среды, который впоследствии, уже подогретый, идет в тепловой насос. Аккумулированное ранее тепло идет во внутренний контур, после чего и нагревается вода в трубах и радиаторах.

Составные части системы геотермального отопления

Таким образом, геотермальное отопление дома под ключ включает в системе один важнейший элемент – тепловой насос. Это компактное устройство, которое занимает немного места.

Заметим, что система является довольно дорогостоящей и трудоемкой в плане установки. Чтобы купить специальную аппаратуру и провести масштабные земляные работы, потребуется немало финансовых средств.

Что и говорить, а монтаж такой системы будет также стоить дорого. Поэтому многие владельцы частных и загородных домов решают сделать отопление частного дома теплом земли самостоятельно.

Рекомендуем к прочтению:

Прежде всего, необходимо учитывать, что теплообменники бывают трех типов – горизонтальные, вертикальные и водоразмещенные.

• Горизонтальный теплообменник. Такой вид достаточно часто используется. При его применении трубы кладутся в специально сделанные траншеи на такую глубину, которая немного превышает уровень промерзания почвенного покрова в местности. Однако данная система имеет один недостаток – это то, что нужна большая площадь для того чтобы расположить коллектор, а не каждый может позволить себе такую конструкцию. А если на вашей территории произрастают деревья, то оборудование нужно ставить от них примерно на расстоянии 1,5 метра.

Геотермальная система отопления с горизонтальным теплообменником

• Вертикальный теплообменник. Такое устройство является более компактным, но при этом – и более дорогим. Для того чтобы оборудовать геотермальное отопление дома своими руками с таким устройством, не потребуется большая площадь, однако вам понадобится бурильная аппаратура. Ведь в данном случае глубина скважины обязательно должна быть от 50 до 200 метров. Заметим, что это самый дорогой способ, но прослужить он может целых 100 лет! Если вы хотите сделать гео отопление дома, который размещен за городом, то система подойдет. И ландшафт при этом остается в нетронутом состоянии.

Геотермальная система отопления с вертикальным теплообменником

• Водоразмещенный теплообменник. Такой вид является самым экономичным, так как здесь применяется тепло воды. Рекомендуют устанавливать систему на расстоянии до водоема не более чем 100 метров. Контур трубопровода кладется на дно в виде спирали, а глубина залегания должна быть не более 3 метров. Что касается водоема, то рекомендуется, чтобы его площадь была не меньше 200 квадратных метров. При такой системе не требуется трудоемких работ и разрешения.

Тепловой насос типа земля-вода

Таким образом, можно отметить, что сделать геотермальное отопление загородного дома самостоятельно – это довольно сложно. Однако, можно осуществить задуманное, имея хотя бы одного помощника. Оптимальным вариантом является третий способ, однако есть несколько необходимых моментов, без которых он не будет работать, а в частности, – водоем.

Заметим, что, несмотря на то, что обустройство системы, которая получает тепло земли для отопления дома, является довольно дорогостоящим, все-таки, не экономьте на монтаже. Ведь именно от качества монтажа будет зависеть эффективность отопления.

Чем так хорошо геотермальное отопление

Преимущества геотермального отопления включают несколько пунктов, которые обусловливают распространение такой системы:

• Энергия земли для отопления дома не может быть исчерпана.
• Здесь не существует риска возгорания.
• Покупать топливо и хранить его – не требуется.
• Система полностью экологична и безопасна.
• Работает автономно.
• На обслуживание отопления не приходится тратиться.
• Производительность высокая.

Отопление дома энергией земли прекрасно сочетается с теплым полом. Если использовать такое сочетание двух отопительных систем, то у вас будет равномерно распределенная температура по всем помещениям, не будет зон перегрева. Если изучить отзывы, то можно отметить, что затраты на монтаж системы окупаются, в среднем, через три года.

Рекомендуем к прочтению:

В геотермальной системе отопления часто используют теплые полы

Нюансы при установке

Несмотря на то, что термальное отопление дома в России является пока еще лишь дополнительным или альтернативным источником получения тепловой энергии, такая система получает свое распространение. Хоть метод отопления дома и довольно непривычен для нас, однако элементы системы очень напомнят вам водяное отопление. Ведь помещение также будет топиться радиаторами, куда по трубопроводу будет идти тепло.

Монтаж горизонтального теплообменника геотермальной системы отопления

Геотермальное отопление частного дома в обязательном порядке предполагает то, что основная часть системы будет размещена под землей, когда вы используете вертикальный или горизонтальный теплообменники. А в помещениях ставится сам прибор, генерирующий тепловую энергию.

Подводим итоги

Отопление дома от земли можно установить и самостоятельно, на это способен практически каждый владелец частного или загородного дома, который в состоянии приобрести оборудование. Отопление загородного дома из земли становится все более распространенным в настоящее время. И сегодня можно встретить даже специально созданные университеты, которые изучают такую систему для ее последующей модернизации.

Геотермическое отопление дома – это своего рода инновационный способ отопить свой дом, который, однако, существует уже относительно давно.

Сегодня же подземное отопление частного дома совершенствуется, разрабатывается максимально простой, но при этом – функциональный способ монтажа. В данном случае предполагается возможность самостоятельного расчета всех параметров и так далее. Земляное отопление загородного дома очень скоро превратится в основной способ обогреть свое жилище, а видео по монтажу такой системы вы можете найти ниже.

otoplenie-doma.org

монтаж, принцип работы, геотермальные тепловые насосы

Общеизвестен факт, что обогрев частного дома с помощью теплового насоса – самый эффективный способ из всех ныне существующих. Тема интересует многих домовладельцев в силу постоянного удорожания энергоносителей либо их отсутствия в той или иной местности. Рассмотрим подробнее, что собой представляет геотермальное отопление частного дома, как оно функционирует и что нужно для его монтажа.

Принцип действия геотермальных систем

Если вы никогда не прикасались к задней части своего домашнего холодильника, где расположена решетка теплообменника, то попробуйте это сделать. Вы обнаружите, что решетка горячая. Она нагревается оттого что передает наружу тепло из внутреннего пространства, где хранятся продукты. В результате температура внутри снижается, а снаружи тепло рассеивается в помещении кухни. То есть, холодильная машина переносит тепловую энергию из одного места в другое.

Тепловой насос – это та же холодильная машина, только действует наоборот. В том и состоит принцип работы геотермального отопления, чтобы тепло, имеющееся снаружи дома, перенести внутрь для его обогрева. Теоретически любое вещество или тело, чья температура выше абсолютного нуля (минус 273 ºС), содержит тепло в виде энергии движения молекул. Что уж говорить о температуре грунта ниже глубины промерзания, которая всегда постоянна и держится в пределах плюс 5—7 ºС.

Для справки. Убедиться в этом можно, опустившись в глубокий подвал. В нем температура воздуха одинакова круглогодично. Благодаря этому в летнюю пору геотермальные системы отопления могут работать наоборот, принося в дом прохладу вместо тепла.

Сама по себе температура +7 ºС для обогрева здания непригодна, это понятно. Задача, которую решает геотермальная система отопления, как раз и заключается в том, чтобы взять часть этого тепла, преобразовать и перенести в дом. С этой целью в земле устраивается теплосъемный контур из множества труб, проложенных ниже глубины промерзания. По контуру постоянно движется незамерзающая жидкость, побуждаемая циркуляционным насосом.

Нагревшись до температуры земли, жидкость попадает в теплообменник – испаритель. Там она обменивается теплом со вторым контуром, где циркулирует хладагент (фреон), находящийся под давлением, создаваемым компрессором. Благодаря этому хладагент испаряется при низкой температуре, отбирая большое количество тепла из первичного контура.

Далее, проходя расширительный клапан, фреон поступает во второй теплообменник – конденсатор. При этом его давление падает и хладагент конденсируется, передавая тепло уже третьему контуру – нашей системе отопления. В этом и заключается принцип геотермального отопления, когда система переносит энергию извне в дом с минимальными затратами. Ведь получается, что для ее работы нужна электроэнергия для вращения роторов двигателей компрессора и насосов. В среднем на обогрев частного дома площадью 300 м2 будет использоваться 3 кВт/ч электричества. Подробнее о принципе работы рассказано на видео:

Виды геотермальных систем

По сути, системы могут отличаться только строением наружного контура, в остальном оборудование используется одинаковое. На данный момент существует 3 вида внешних контуров:

• прокладываемый в земле горизонтально;
• вертикальные геотермальные зонды;
• погружаемый на дно ближайшего водоема.

В первом случае множество труб прокладывается по дну горизонтального котлована расчетной площади. Минус этого способа в том, что монтаж геотермального отопления потребует много места на земельном участке и рекомендован к применению на этапе строительства дома, когда вырыть котлован и закопать трубы можно прямо под будущим домом.

Вертикальные зонды в виде пучков труб с теплоносителем опускаются внутрь глубоких скважин. Данный метод – наиболее распространен, поскольку доступен на небольших участках, уже застроенных хозяином. Погружение контура на дно водоема используется по мере возможности, то есть, при наличии такого водоема. По эффективности работы системы эти 3 способа практически не отличаются, есть разница только в стоимости строительства.

Вывод. Главное достоинство, которым обладают геотермальные тепловые насосы для отопления – чрезвычайно высокая эффективность. Но это преимущество нивелируется таким недостатком, как сложность и слишком высокая стоимость работ и оборудования. Помимо этого система зависит от электричества, так что придется дополнительно потратиться на дизельный генератор, чтобы не замерзнуть в случае отключения.

Рекомендации по монтажу

Сразу оговоримся, что геотермальное отопление, сделанное своими руками – это миф. Работы, связанные с расчетами длины контуров и мощности теплообменной установки, да и разработкой проекта в целом может выполнить только специалист в этой области, имеющий инженерное образование и опыт. Что касается внедрения проекта, то здесь не обойтись без землеройной или бурильной техники, не станете же вы копать котлован вручную. То же касается и монтажа труб, их прокладки в дом и установки оборудования.

Единственное, что вы можете сделать своими руками, — это собрать домашнюю систему отопления. На эту тему можно почерпнуть достаточно информации в других статьях. Мы же дадим несколько общих рекомендаций:

• с компанией – подрядчиком следует заключить официальный договор и оговорить в нем все моменты;
• в силу особенностей работы гелиосистем для обогрева частного дома лучше всего подойдет низкотемпературная схема отопления. К таковым относятся теплые полы и плинтусные водяные конвекторы. Можно поставить и традиционные радиаторы, но об этом намерении надо заблаговременно сообщить специалистам, занимающимся расчетами теплового насоса;
• для подстраховки не помешало бы иметь в доме резервный котел, желательно – энергонезависимый, работающий на дровах или дизельном топливе. Это позволит избежать ситуаций, когда вы можете остаться без отопления посреди зимы в результате какой-либо неисправности системы или аварии;
• с той же целью надо приобрести дизельный или бензиновый генератор электроэнергии. Обычные бесперебойники не подойдут, им не хватит мощности или заряда;

лучше всего, когда теплообменная установка геотермального отопления располагается в подвале или цокольном этаже дома, вместе с другим тепловым оборудованием. Так удобнее и дешевле подводить коммуникации.

Заключение

Тепловой насос, как детище самых передовых технологий, довольно распространен в странах западной Европы. У нас он считается малодоступной роскошью ввиду немалой стоимости. Даже состоятельные граждане не торопятся вкладывать средства в подобное отопление, поскольку владеют коттеджами большой площади, где геотермальный обогрев будет окупаться слишком долго. С этой точки зрения оптимальным вариантом считается дом 150 м2 площади.

cotlix.com

Геотермальное отопление загородного дома своими руками

Экология потребления.Усадьба:Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла Земли. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы. Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет + 4 градуса. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне. В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Акустический комфорт. Тепловой насос работает практически бесшумно.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

• высокотемпературные;
• низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Принцип работы альтернативного отопления

Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру

Теплоноситель во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь. Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос. Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

• вертикально;
• горизонтально.

Горизонтальные теплообменники систем укладываются в котлован или открытый водоем в виде своеобразного змеевика, вертикальные располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами. Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 метров и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12 градусов.

Чтобы иметь возможность использовать эту энергию земли, необходимо бурить вертикальные скважины. С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами. Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров. Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуются пробурить две водоносные скважины. Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности. Трубы укладываются ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. метров, нужно использовать примерно 600 кв. метров теплообменника. То есть шесть соток.

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 метрах от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. метров.

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится. Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы. А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. метров. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Видео о принципах и результатах эксплуатации

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений. Задача, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи. опубликовано econet.ru



econet.ru

разновидности и преимущества технологии, как выбрать гидротермальный обогрев дома

Использование современных технологий и последних разработок в сфере автономного отопления позволяет не только сократить расходы домовладельцев, но и обеспечивает максимальную эффективность использования тех или иных видов топлива. Геотермальное отопление — это уникальная разработка, которая позволяет использовать для обогрева частных домов естественное тепло земли, обеспечивая максимально комфортное проживание в загородном коттедже.

Данная технология подразумевает использование природы, а именно – земли

Описание технологии

Технология геотермального отопления появилась в Северной Америке, и в последующем стала пользоваться популярностью в странах Скандинавии, Европе и России. Использование специального теплового насоса и замкнутого контура, расположенного под землей на глубине в 20−40 метров, позволяет повысить эффективность обогрева помещения, сокращая расходы на коммунальные платежи. Дорогостоящее оборудование в скором времени окупается, гарантируя комфорт и уют проживания в частном доме.

Геотермальные установки используют естественное тепло земли, что позволяет разогревать теплоноситель в трубах на 8-10 градусов выше первоначальной температуры. В тепловом контуре и специальном насосе за счёт нагретого землёй теплоносителя происходит парообразование фреона, компрессор поднимает давление газа, обеспечивая быстрый разогрев наружного контура, отвечающего за тепло в помещении.

Из этого видео вы узнаете специфику геотермального отопления:

Преимущества геотермального отопления:

1. Высокая эффективность.
2. Надежность и долговечность оборудования.
3. Полная автоматизация.
4. Простота обслуживания техники.

К недостаткам можно отнести лишь энергозависимость используемых геотермальных котлов, которые могут функционировать лишь при наличии стабильного электроснабжения техники. Отчасти решить данную проблему можно путем установки дополнительных аккумуляторов, которые запитываются от солнечных панелей.

Также к недостаткам относят высокую стоимость используемых тепловых насосов, однако при длительной эксплуатации такое оборудование полностью окупается. В среднем стоимость геотермальной установки, построенной на надежных немецких комплектующих, составит около 10 000 евро. Сегодня на рынке представлены геотермальные установки для отопления частных домов от российских и китайских производителей, имеющие низкую стоимость, отличающиеся эффективностью и функциональностью.

Бесплатное отопление из земли? Замер геотермального тепла:

Принцип действия оборудования

Принцип действия гидротермального отопления относительно прост. Современные установки отличаются полной автоматизацией, что избавляет от необходимости внесения каких-либо настроек в работу оборудования. Правильно настроенная система будет длительное время обогревать дом, а всё что потребуется делать домовладельцу — это лишь время от времени менять фреон, необходимый для функционирования котла.

Классическая схема отопления имеет следующий принцип действия:

1. Первый наружный контур с незамерзающей жидкостью располагается на глубине до 50 метров. За счёт естественной температуры земли теплоноситель нагревается на 5-10 градусов, после чего поступает в тепловой насос.
2. Внутри теплового насоса подогретая жидкость попадает в теплообменник, после чего передает свое тепло второму контуру и вновь уходит под землю для последующего нагрева.
3. По трубам второго контура циркулирует фреон, который за счёт разницы температуры испаряется, попадает в компрессор, сжимается помпой, после чего за счёт увеличения давления температура паров фреона достигает 100 градусов.
4. Разогретый пар снова поступает в теплообменник, где нагревается третий контур системы отопления. Фреон попадает в небольшой расширительный экран, его температура и давление нормализуется, после чего цикл повторяется снова.
5. Третий контур представляет собой классический трубопровод с установленными радиаторами отопления.

Для функционирования теплового насоса, компрессора и используемых помп потребуется электричество. В среднем правильно спланированная система, где используются современные комплектующие, расходует на обогрев дома площадью в 200 квадратных метров около 300 Ватт электроэнергии в час. В сравнении с классическими электрическими или газовыми котлами расходы на оплату используемого топлива домовладельцев будут минимальны.

Как работает отопление дома тепловым насосом Heliotherm в Киеве:

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

К недостаткам подводного варианта относят возможность повреждения наружного контура. Существует опасность заиливания грунта, что снижает эффективность работы отопительного оборудования. Также требуется согласовывать прокладку инженерных коммуникаций и размещение на дне водоема отопительного контура.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Бивалентные отопительные котлы

Большой популярностью сегодня пользуются универсальные бивалентные схемы отопления, позволяющие параллельно использовать два источника тепла для обогрева частного дома. Применяемое оборудование отличается функциональностью, обеспечивая оптимальный нагрев дома при экстремальных похолоданиях.

Геотермальное отопление дома. Стоимость под ключ:

В бивалентных системах одновременно с тепловым геотермальным насосом используются дополнительные газовые или электрические котлы, а вся работа таких устройств полностью контролируется автоматикой. Блок управления, анализируя данные с внешних температурных датчиков, включает или отключает дополнительный электрокотёл, обеспечивая максимально возможную эффективность обогрева и создание в доме оптимальных условий для проживания.

Геотермальное отопление дома — это перспективная технология, которая обеспечивает максимальную эффективность отопления загородных строений, сокращая расходы домовладельцев на оплату коммунальных услуг. Большой популярностью сегодня пользуется скважинный вариант прокладки наружного контура, что позволяет несколько уменьшить расходы на обустройство системы обогрева, гарантируя ее максимальную эффективность.

kaminguru.com

Геотермального отопления частного дома с установкой под ключ. Монтажные работы.

Сегодня вопрос устройства высокоэффективной отопительной системы для частного домовладения является одним из самых важных. Тарифы на природный газ и электроэнергию для населения и предприятий постоянно повышаются, что заставляет задуматься об использовании альтернативных источников энергии. Также большинство традиционных источников отопления, способных выделять тепло только при горении, являются небезопасными с точки зрения экологии и пожароопасности.

К категории современных альтернативных отопительных систем относится геотермальное отопление, которое сравнительно недавно появилось на белорусском рынке. Из-за планов правительства привести к 100% уровень оплаты населением затрат газ и электроэнергию, системы отопления на основе теплового насоса становятся весьма привлекательным альтернативным вариантом в сравнении с морально устаревшими классическими решениями. И хоть сегодня на геотермальное отопление цена значительно упала, основным фактором, сдерживающим рост популярности подобных систем, все еще является их высокая стоимость. За последние 2-3 года, мы констатировали снижение стоимости установки теплового насоса на 30-40%. Основными драйверами снижения стоимости в последнее время выступили буровые работы — в связи с общим кризисом в строительной отрасли стоимость бурения снизилась в 2-2,5 раза. Также нам удалось снизить уровень изначальных капиталовложений для наших клиентов за счет заключение долгосрочных договоров с поставщиками на оборудование и материалы по более приемлемым ценам, без потери их качества. Проблема стоимости постепенно решается с выходом на рынок тепловых насосов российского и китайского производства, несравнимых, конечно, по качеству с европейскими производителями, но гораздо ниже их по цене. Также многих отпугивает сложность проектирования и установки теплового насоса, особенно для решившихся на монтаж геотермальной системы самостоятельно.

Плюсы и минусы отопления тепловым насосом.

Новые технологические разработки позволили эффективно эксплуатировать энергопотенциал земли даже частным домовладениям. Сегодня каждый хозяин частного дома способен отказаться от системы отопления, функционирующей за счет сжигания топлива, в пользу более экологичных и экономичных технических решений. В настоящее время геотермальное отопление может быть оборудовано практически для любого загородного дома. Объем аккумулируемой грунтом энергии Солнца составляет почти 98%. По этой причине даже зимой в глубинах недр сохраняются большие объемы тепла, которое может быть направлено на обогрев здания. Необходимо лишь располагать специальной техникой, чтобы «доставить» тепло в нужное место.

Главными элементами системы являются теплонасос и наружный коллектор. Стоит данное оборудование недешево. Решившись монтировать дома такую систему, следует быть готовым к тому, что окупится она после 4-5 лет эксплуатации. Данное обстоятельство является основным сдерживающим фактором для многих домовладельцев. Не смотря на то что дом строиться с перспективой минимум на 20-30 лет проживания, далеко не все готовы к серьезным капитальным тратам. Хотя с точки зрения экономики нужно понимать, что по прошествии 4-5 лет тепловой насос (имеющий срок эксплуатации 15 лет) по сути «отбивает» свою стоимость три раза, и это при сегодняшних, крайне низких ценах на природный газ.

Средняя стоимость оборудования варьируется, безусловно, от площади обогреваемых строений, их утепления, географического расположения, вида коллектора и прочих факторов. Особенно важная составляющая, которую стоит отметить отдельно, это наличие, тип и качество теплоизоляционных материалов. Например, утепление 40 см кирпичной стены 100 мм каменной ваты способно уменьшить теплопотери через ограждающую конструкцию в 3 раза! Это позволить значительно снизить требуемую мощность системы геотермального отопления, и как следствие сократить первоначальные вливания. Для своих заказчиков, мы всегда стараемся найти «некий экономический баланс» между масштабом утепления дома и мощностью тепловой машины.

Преимущества геотермального отопления дома:

• Отсутствие необходимости согласований, наличия специального помещения топочной;
• Полная пожаро- и врывобезопасность;
• Полностью автоматическая работы, не требующая вмешательства человека;
• Возможность удаленного (со смартфона или компьютера) управления системой;
• Низкий уровень эксплуатационных расходов.

Энергия, полученная из недр земли, является совершенно бесплатной и не облагается никакими налогами и пошлинами. Право на ее использование закреплено в Земельном кодексе РБ. Однако деньги приходится тратить на электричество, которое необходимо для работы компрессора теплонасоса. Соотношение затраченной электрической и полученной тепловой энергии составляет примерно 1 к 5, то есть Вы заплатите за 1 кВт, а остальные 4 кВт получите бонусом. Как бы не повышались тарифы на энергоносители в будущем, все равно 80% энергии будет оставаться бесплатной.

ООО «Нова Грос» — Официальный дистрибьютор тепловых насосов Stiebel Eltron

Связаться с нами Связаться с нами

Описание и механизм работы.

Геотермальная система для частных домов функционирует практически на тех же принципах, что и классическое оборудование для кондиционирования воздуха. Главная составляющая системы – тепловой насосный агрегат к которому подключены 2 контура. Один из них является внутренним (располагается в отапливаемом здании), второй – внешним (собирает тепло окружающей среды). Контур внутри здания является по сути привычной разводкой по дому теплых полов, радиаторов и другие элементов. Внешний контур аккумулирует рассеянное тепло, его располагают на некоторой глубине в почве, либо воде. В контуре циркулирует жидкость – антифриз (водный раствор этилен или пропиленгликоля с массовой концентрацией до 33%). Предпочтительнее выглядит использование пропиленгликоля, так как является более экологически безопасным.

Температура антифриза, находящегося внутри внешнего контура, достигает уровня температуры среды, после чего он подается в тепловой насос. Там происходит его охлаждение до отрицательных температур, а высвободившееся тепло передается внутреннему контуру. Далее антифриз попадает снова во внешний контур, и цикл повторяется. Перенос и трансформирование низкопотенциального тепла осуществляется согласно цикла Карно (использование двух теплообменников, компрессора, фреонового контура), который можно встретить практически во всех холодильниках, кондиционерах и др. Фактически тепловой насос тратит энергию не на выработку тепла, а на его ассимиляцию, перенос и трансформацию в дом из окружающей среды.

Оборудование можно смонтировать таким образом, что оно будет функционировать в отопительный период в режиме обогрева помещений, а в летний – в режиме кондиционирования. Тепло, которое аккумулирует насос в режиме охлаждения, передается на внешний контур. Если же оборудование функционирует в режиме обогрева, тепло уходит на внутренний контур.

Способы устройства контуров

Часто некоторые организации не имея опыта и знаний в области геотермального отопления вынашивают планы наладить альтернативное отопление своими силами. Но реализовать на практике такой проект затруднительно. Нужно обладать не только знаниями, но и дорогостоящей техникой, инструментами. С этой целью недалеко от здания сооружается конструкция, которая будет располагаться на большой глубине (в некоторых случаях более 100 м) и состоять из труб, замкнутых в единую систему. Также необходимо продумать габариты коллектора, определиться с конструкцией теплообменника. При этом нужно учесть массу факторов. Прежде всего, нужно определиться с глубиной залегания и установить уровень теплопроводности почвы.

В настоящий момент альтернативное отопление с помощью теплового насоса может быть реализовано по одной из трех схем. Выбор схемы влияет на то, каким образом будет устроен наружный контур, собирающий тепловую энергию, а так же на стоимость геотермальной системы отопления.

• Наибольшую эффективность показывают вертикальные теплообменники. Их монтаж возможен только с использованием спецтехники. Устройство системы сопряжено с серьезными тратами на бурение скважин, глубина которых может достигать 150 метров. Однако конечный результат в итоге позволит оправдать затраты, т.к. скважина может прослужить 100 лет. Для определения примерной глубины и количества скважин, проводят предварительный расчет, ориентируясь на соотношение 40-50 Вт тепловой энергии на один метр коллектора. Исходя из этого, если мощность теплонасоса составляет 10 кВт, то для него должна быть пробурена скважина, имеющая протяженность 160-200 метров. В некоторых случаях рациональнее сделать несколько скважин с меньшей глубиной, в сумме дающих нужный результат. Такое решение позволит сэкономить деньги.
• Более простым и экономичным вариантом является размещение теплообменника на дне озера или реке, где вода не будет промерзать в зимний период. Обустроить такую конструкцию сравнительно просто. Не нужно проводить дорогостоящие земляные работы. Если необходимо наладить геотермальное отопление дома под ключ, то именно такой проект реализовать проще всего. Однако здесь есть определенные условия. Водоем должен располагаться минимум в 100 метрах от строения, существует риск повреждения теплообменника третьими лицами, требуется согласование государственных контролирующих органов.
• Конструкция с горизонтальным теплообменником также является сравнительно простой. В этом случае трубы ведутся под землей. При этом глубина должна быть такой, чтобы почва не промерзала. Основной недостаток этого варианта состоит в необходимости обустройства довольно большой территории под коллектор. К примеру, для дома площадью 200 кв.м. необходимо организовать коллектор на 500 кв.м. Помимо этого, трубы должны находится в некотором удалении от крон деревьев (не менее 1,5 м), а это часто создает дополнительные трудности. На территории, где располагается коллектор данного типа, нельзя сооружать другие строения, асфальтировать, либо укладывать плитку, сажать крупномерные деревья.

Каждый из приведенных видов контуров имеет свои достоинства и недостатки. Но как показывает статистика нашей организации примерно 90% заказчиков, несмотря на более высокую стоимость, выбирают именно вертикальный теплообменник. Он позволяет сэкономить пространство, обеспечить стабильную работу на протяжении всего года, сохраняет существующее благоустройство, не ограничивает в использовании землю, отведенную под горизонтальный коллектор.

Если вас заинтересовала эта статья, вы хотите получить больше информации — связывайтесь с нашими специалистами (044) 765 29 58, либо приходите в наш офис в Минске.

Возможна организация посещения действующих объектов!

geoteplo.by

особенности, плюсы и минусы, принцип работы

Содержание статьи:

Геотермальное отопление дома — это перспективная технология получения альтернативной энергии, рассчитанная на окупаемость в течение нескольких лет. Постоянно растущие расценки на коммунальные услуги заставляют владельцев частной недвижимости искать новые и нетрадиционные способы экономии энергии. Решить проблему можно, используя геотермальное тепло земли. Изготовить такую систему можно и самостоятельно, тем самым неплохо сэкономив на услугах профессионалов. Достаточно изучить технологию земляного отопления, составить грамотную схему, закупить оборудование и выполнить его установку.

Особенности геотермального отопления



Стабильность температуры глубинных слоев грунта позволяет использовать энергию для отопления дома

Геотермальная система отопления — это полуавтономная установка, которая работает от двух источников энергии:

1. Потенциальная энергия земли. Ее температура на глубине практически стабильна, независимо от погоды и времени года.
2. Электричество. Необходимо для работы теплового насоса, осуществляющего сжатие жидкости, вследствие чего происходит ее нагревание или охлаждение.

Поскольку часть энергии берется извне, эффективность установки составляет 90%, что позволяет снизить расходы на отопление до минимума. Система надежна настолько, насколько качественно изготовлен силовой агрегат. Срок службы ограничен только ресурсом электрической установки.

Принцип работы

Тепло земли для отопления дома используется в странах, где есть большое количество горячих источников. Там теплоноситель закачивается в трубы и подается для обогрева в жилые и административные здания. Для отдельного строения такой вариант не подходит, так как никто не станет делать миллионные вложения, которые никогда не окупятся.



Два контура отопления – внешний и внутренний

Геотермальная система отопления частного дома работает по-другому. В основе лежит закон выделения энергии при совмещении носителей, имеющих разную температуру. При этом происходит выделение тепла, которое идет на обогрев помещений. Геотепло имеет схожий принцип работы с технологией холодильника и кондиционера, где энергия распределяется на образование жара и холода. Разница состоит в том, что низкая температура уже имеется.

Термальное отопление представляет собой систему, состоящую из таких частей:

• Внешний контур. Представляет собой замкнутый трубопровод, в котором циркулирует жидкость. В процессе тока она приобретает температуру окружающей среды, тем самым становясь носителем энергии.
• Внутренний контур. Это стандартная обвязка, состоящая из труб и радиаторов. В него поступает нагретая жидкость. Для работы в режиме охлаждения устанавливаются конвекторы.
• Тепловой насос. Компактный прибор, сжимающий жидкость, придавая ей заданную температуру, обеспечивающий циркуляцию теплоносителя по внутреннему и внешнему контуру.

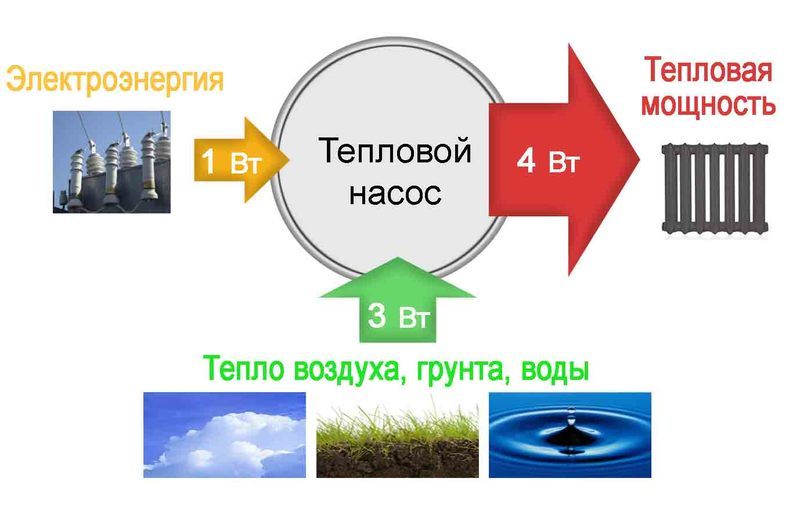

Энергетическая установка обладает отличной производительностью. При потреблении 1 кВт от сети, она выдает до 5 кВт тепла, нагревая воду до 45 градусов.

Классификация по конструкционному типу



Три типа теплообменников-горизонтальный, вертикальный и водоразмещенный

Конструкция геотермической бытовой системы выбирается исходя из географического расположения участка, типа и уровня промерзания грунта, наличия глубоких водоемов рядом со строением.

Существуют такие виды внешних теплообменников:

• Горизонтальные. Представляют собой контур, закопанный на глубине 2 м и более на площади не менее 60 квадратных метров. Необходимым условием для строительства является отсутствие деревьев вблизи трубопровода. Их корни могут повредить конструкцию и пострадать от перепадов температуры. Выкопать котлован можно вручную, но при наличии средств лучше нанять технику. Целесообразно над трубами обустроить газон.
• Вертикальные. Предполагает бурение нескольких скважин глубиной до 150 м. С целью экономии полезной площади, из одной точки делается несколько отверстий под разными углами. Своими руками выполнить такую работу невозможно, необходимо приглашать специалистов. Отсюда большие затраты на установку.
• Водоразмещенные. Трубопровод размещается на дне пруда, озера или реки. Метод требует минимум затрат, как в финансовом плане, так и в плане приложения усилий. Сложность состоит в том, что для строительства в водоеме общего пользования требуется разрешение. Кроме этого, нужно выбирать место, где вода зимой не будет промерзать до дна.

При выборе способа необходимо учитывать стабильность среды, где будет размещен контур. Чем меньше перепады температуры, тем эффективнее будет работать система.

О достоинствах и недостатках системы



Установка теплового котла требует больших первоначальных вложений

Использование энергии земли для обогрева жилья — идея выгодная во всех отношениях, несмотря на то, что в нашей стране она еще не получила должного распространения.

Данная технология имеет следующие достоинства:

• Быстрота монтажа внутреннего и наружного оборудования, отсутствие сложных процессов, каких-либо подготовительных мероприятий.
• Надежность техники, которая отличается простотой и способностью работать годами без обслуживания, ремонта и перебоев.
• Экологическая чистота процесса выработки энергии. Не проводится сжигание топлива, нет вредных выбросов в окружающую среду.
• Экономическая выгода. Обогрев и охлаждение осуществляется за счет использования сил природы, которые бесплатны и практически безграничны. При минимальных затратах электричества объем производимого тепла намного превышает его потребление.
• Функциональность. Система одинаково эффективно работает как на нагрев зимой, так и на охлаждение летом.
• Компактность и экономия полезного места. Размер котла сопоставим со стиральной машиной, нет необходимости выделять место для топлива.

Недостаток у технологии только один — большие первичные вложения по обустройству контура, монтажу и подключению геотермального котла.

Геотермальное отопление своими руками



Сборка внешнего контура геотермального отопления

Пошаговая инструкция по строительству геотермальной системы своими руками:

1. Обследовать участок, выбрать место для установки внешнего контура, составить чертеж.
2. Провести закупку необходимого материала и оборудования.
3. Собрать внешний контур. Приглашаются бурильщики, экскаваторщик, из пруда предварительно сливается вода.
4. Система заполняется соленой водой или антифризом.
5. Устанавливается нагревательный котел, к нему присоединяются оба контура.

По окончании сборки проверяется герметичность системы и пробный пуск. Если все соответствует проектным данным, выполняются финишные и отделочные работы.

strojdvor.ru

схема, чертеж, стоимость, фото и видео инструкция

Прогрессивный способ геотермального отопления дома использует принцип работы, заключающийся в применении тепла земли для обогрева помещения. Так как традиционное топливо относится к исчерпаемым природным ресурсам, то стоит побеспокоиться заранее о переходе на новейшие неисчерпаемые источники энергии.

Лидерами в производстве и эксплуатации систем геотермального обогрева домов являются страны Скандинавии. Они популяризируют это вариант установок и предлагают его в регионы, имеющие широкий потенциал его использования.

Применение оборудования

Неверно считать, что отопление от земли можно использовать только там, где присутствуют горячие водные источники, есть теплые гейзеры и прочие природные подземные отопительные источники. Новейшие технологии позволяют успешно эксплуатировать геотермальное отопление дома и в умеренных широтах.

На сегодня в нашей стране этот вид обогрева пока еще относится к альтернативным способам получения тепла. Однако, в большинстве случаев он является практически идеальным для дачных или загородных домов. Установленное геотермальное отопление дома своими руками способно работать в двух режимах:

• обогрев в зимнее время;
• охлаждение во время жарко погоды.

Таким образом формируется наиболее благоприятная атмосфера в помещении.

ВИДЕО: Как работает геотермальное отопление

Эксплуатация системы

В доме необходимо установит тепловой насос. Он будет отбирать энергию от грунта или грунтовых вод, отдавая ее циркулирующему в доме по трубам теплоносителю. Этот принцип работы был выявлен еще в 19 веке французским физиком Сади Карно.

Составными элементами базового узла являются:

• компрессор;
• испаритель;
• конденсатор;
• дроссельный клапан.

Компрессор занимается «сжатием» тепла и перемещением его к потребителям. Сам прибор нуждается во внешнем источнике электропитания.

Работа теплового насоса проводится по следующему алгоритму:

1. Коллектор-теплозаборник должен содержать внутри жидкость, имеющую низкую температуру замерзания. Часто при изготовлении геотермального отопления своими руками внутрь заливают воду с повышенным содержанием солей, разбавленный водой спирт, гликолевые смеси.
2. В модуле испарителя тепло отдается хладагенту, имеющему невысокую температуру кипения, в это время он закипает и переходит в парообразное состояние.
3. Установленный в цепи компрессор способствует повышению давления пара, из этого следует повышение температуры вещества до 78-80⁰С.
4. Попадая в конденсатор вещество-хладагент переходит в жидкую фазу, одновременно с этим выделяется энергия для контура отопления.
5. Возврат образовавшейся жидкости в компрессор осуществляется сквозь дроссельный клапан.

Так как тепловой насос для отопления дома работает по принципу рефрижератора, то его часто называют «холодильником наоборот». Во многих случаях энергия из земли применяется для монтажа теплых полов.

Правильно проведенные расчеты и грамотно выполненный монтаж теплообменника способны обеспечить отдачу от одного потребленного насосом киловатта пятикратное увеличение мощности на выходе.

С этой статьей читают: Альтернатива газовому отоплению

ВИДЕО: Как работает геотермальный тепловой насос

Монтаж теплообменника

Актуальными типами установки являются такие варианты:

• вертикальный, когда нужно бурить несколько скважин;
• горизонтальный, где выкапывают траншеи ниже глубины промерзания;
• подводный, когда укладка проводится по дну ближайшего водоема.

Бурение скважин

Для эффективного использования тепловой энергии земли, если участок возле строения небольшой, необходимо бурить глубинные скважины. В глубине земли на нескольких метрах сохраняется стабильная положительная температура. Применение таких геотермальных скважин обеспечивает теплом контур теплообменника. Далее это тепло передается второму внутреннему контуру, расположенному в помещении.

Часто бурение нескольких скважин обходится даже ниже, чем проведение укладки по дну водоема. Благодаря этому процесс становится доступным для большего количества желающих.

Процесс проводится малогабаритной буровой установкой и небольшим количеством вспомогательной техники. Это практически не затрагивает окружающую территорию. Обустройство скважины допускается даже в воде, но она не должна быть ближе, чем на 2-3 м от жилого строения.

Максимальная используемая глубина составляет до 200 м, но часто эффективность появляется с уровня в 50 м. На следующем этапе выполняется обустройство скважины. Внутрь полости ставится трубка из пластика, диаметром от 40 мм. В нее пропускают от одной до четырех петель коллектора.

Геотермальный зонд

Полость между грунтом и наружной стенкой трубки необходимо заполнить теплопроводным материалом. Выполняется проводка теплотрассы с подключением к тепловому насосу.

Энергия воды

Этот вариант по стоимости – самый рациональный, поскольку не требует подготовки траншей, котлована и прочих земельных работ. Но такой способен доступен далеко не для каждого – минимальный объем водоема, достаточный для отопление дома 100 кв.м. должен быть не менее 200 куб.м и располагаться не далее, чем 100 метров от домостроения.

В водоемы трубы прокладываются по дну, чтобы не допустить их промерзания в пик морозов.

Проведение расчетов

Чтобы выполнить расчет системы, необходимо учитывать базовые параметры:

• на глубине, превышающей в средней полосе России 15-20 м, температура выдерживается на уровне +8-+10⁰С;
• для вертикальных конструкций принято брать в расчетах получаемое значение мощности в 50 Вт на 1 м высоты, а более точные значения зависят от степени влажности породы, присутствия грунтовых вод и пр.;
• сухая порода дает 20-25 Вт/м;
• увлажненная глина либо песчаник 45-55 Вт/м;
• твердые гранитные породы обеспечат до 85 Вт/м;
• наличие грунтовой воды дает до 110 Вт/м.

Использование теплового насоса

Долговечность системы зависит от характеристик и условий, в которых работает тепловой насос. В геотермальных установках он способен работать примерно 1800 часов в год. Это является средним значением для широт без термальных подземных источников.

Принцип работы теплового насоса

Принцип работы системы термального отопления идентичен и никак не связан со страной производителя или брендом. Геотермальные насосы могут различаться по дизайну исполнения, размеру, внешнему виду, но коэффициент производства тепла всегда будет одинаков у насосов разных фирм и разных стран. Связано это именно с особенностью переработки природной энергии в тепловую.

Нельзя допускать слишком большую выработку насоса, так как этот процесс способен привести к значительному понижению температуры грунта вокруг скважины, а иногда доходит до ее промерзания.

Последствия таких просчетов в итоге приводят к пагубным последствиям – грунт проседает неравномерно, в каких-то местах уходит очень глубоко, в результате чего повреждаются защитные пластиковые трубы. Если дом располагается рядом, то может произойти деформация фундамента или стен за счет геологических изменений.

Периодически необходимо принимать меры по «регенерации» грунта, для чего в теплообменник поставляют дополнительную тепловую энергию. Это может быть энергия солнечного коллектора либо подогрев зонда, когда используется тепловой насос в режиме охлаждения помещений.

В заключение необходимо отметить, что геотермальная установка пока доступна не всем. В некоторых случаях срок окупаемости может продлиться более 10 лет, но в конечно итоге именно такие способы обогрева дома в скором будущем станут не просто альтернативными, но единственно возможными.

ВИДЕО: Геотермальные тепловые насосы

www.portaltepla.ru
