Оборудование VALTEC решает все проблемы с комплектацией системы отопления. Благодаря отработанной технологии производства и монтажа, технической поддержке, широкому ассортименту оборудования, материалов и инструмента работа с нашей продукцией покажется вам простой и увлекательной. Созданные специалистами VALTEC технические и учебные пособия покажут, как избежать ошибок при подборе и монтаже комплектующих, предотвратят неприятные ситуации и их последствия. Хорошим подспорьем при выборе проектного решения может стать Альбом типовых схем систем отопления. Продуманные разработчиками схемы снабжены пояснениями и подробной спецификацией с указанием количества требуемых элементов и их артикулов. Это позволит вам, не задумываясь составить смету проекта и оформить заказ в торговой сети VALTEC.

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC.

Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

№	Артикул	Наименование	Производитель
1	VT.COMBI.S	Насосно-смесительный узел	VALTEC
2	VTC.596EMNX	Блок коллекторный с расходомерами	VALTEC
3	VTC. 586EMNX	Блок коллекторный из нерж. стали	VALTEC
4	VT.K200.M	Контроллер с погодозависимым управлением	VALTEC
4а	VT.K200.M	Датчик температуры наружного воздуха	VALTEC
5	VT.TE3040	Электротермический сервопривод	VALTEC
6	VT.TE3061	Аналоговый сервопривод	VALTEC
7	VT. AC709	Хронотермостат электронный комнатный с датчиком температуры пола	VALTEC
8а	VT.AC601	Комнатный термостат	VALTEC
8	VT.AC602	Комнатный термостат с датчиком температуры тёплого пола	VALTEC
9	VT.0667T	Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях	VALTEC
10	VT.MR03	Клапан трехходовой смесительный для поддержания температуры обратки	VALTEC
11	VT. 5012	Термоголовка с выносным накладным датчиком	VALTEC

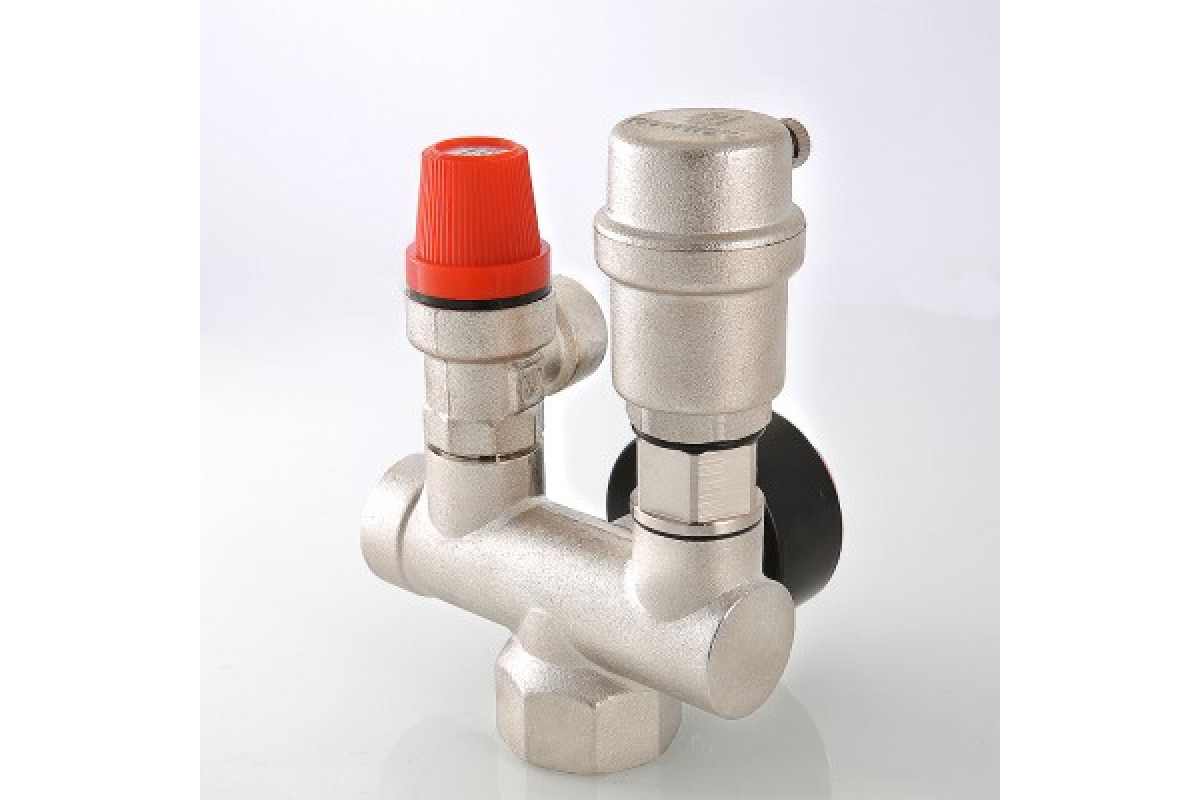

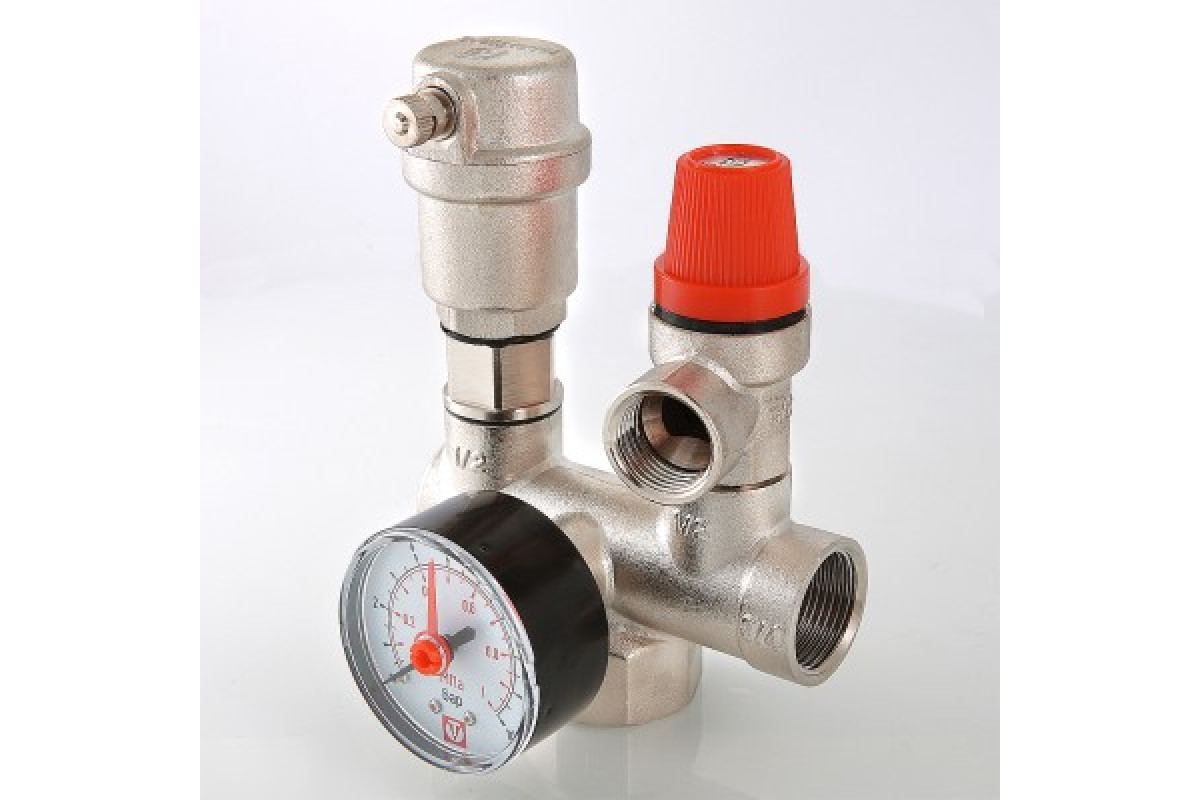

12	VT.460	Группа безопасности	VALTEC
13	VT.538	Сгон-отсекатель	VALTEC
14	VT.0606	Сдвоенный коллекторный ниппель	VALTEC
15	VT.ZC6	Коммуникатор	VALTEC
16	VT. VRS	Насос циркуляционный	VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации.

Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Статьи по продукции

Специалисты VALTEC всегда готовы поделиться знаниями с коллегами и потребителями своей продукции. Наша цель – не только рассказать о товарах, научить работе с ними, но и показать возможности и, главное, доступность современных технологий, делающих жизнь комфортнее.

Публикуемые в этом разделе статьи подскажут, как лучше спроектировать, смонтировать, усовершенствовать систему водо- или теплоснабжения, сделать ремонт сантехнического оборудования и т.д. Так, вашему вниманию предлагаются материалы о монтаже напольного отопления, металлопластиковых трубопроводов, арматуры различного назначения и другие. При желании узнать о чем-либо более подробно пишите нам по адресу: [email protected].

Водяной теплый пол VALTEC в деревянном доме

Когда люди строят современные экологически чистые деревянные дома, естественно, что они хотят использовать комфортную и эффективную систему – водяной теплый пол. ..

Технология монтажа водяного теплого пола

Наиболее распространенным видом систем напольного отопления являются монолитные бетонные полы, выполненные так называемым “мокрым” методом. В этом случае конструкция теплого пола представляет собой “слоеный пирог” из различных материалов…

Обману-ка я… соседа?

Искажая работу водосчетчиков, недобросовестные пользователи обирают своих соседей. Узнайте о том, как противостоять этому техническими средствами….

Латунные шаровые краны. Особенности конструкций

Когда на рынке трубопроводной арматуры появились дешевые, удобные в монтаже и эксплуатации латунные шаровые краны для внутренних инженерных систем, спрос на них лавинообразно возрос. Предлагаем вниманию читателей ряд практических советов, которыми следует пользоваться при выборе латунного шарового крана….

Коллектор отопления распределительный

Коллекторы – сантехническая арматура, массовая потребность в которой возникла с увеличением числа точек водоразбора, потребителей воды в доме и квартире, распространением многоконтурных систем отопления. ..

Об энергосбережении в жилых зданиях

Невозможно заметно снизить общее энергопотребление без мотивации конечного пользователя. Учёт потребления является наиболее действенной мерой…

Соединители для металлополимерных труб VALTEC VTm

Для соединения металлополимерных труб конструкторы VALTEC разработали две серии фитингов: VTm.300 (обжимные) и VTm.200 (пресс-фитинги). Особенности этих фитингов обусловили ряд их преимуществ перед продукцией других фирм….

Обзор фильтров грубой очистки VALTEC

На рынке представлено большое многообразие различных фильтров, но самые распространенные и незаменимые из них – фильтры грубой очистки воды…

Надежная защита от «умельцев»

Самостоятельно меняя отопительные приборы и радиаторную арматуру, жильцы совершенно не задумываются о том, как это повлияет на работу системы в целом. Избежать разбалансировки систем отопления из-за несанкционированного вмещательства в конструкцию и настройки позволяет установка кранов двойной регулировки VALTEC. ..

Мифы «гравитационки»

Несмотря на распространение новых технических решений, системы с естественной циркуляцией теплоносителя продолжают играть существенную роль в теплоснабжении. Статья посвящена о гравитационным системам отопления, рассказывает о нюансах их устройства, возможности дооснащения циркуляционным насосом….

Обратные клапаны VALTEC

Обратный ток воды может создать ряд проблем, а в некоторых случаях даже стать причиной аварий и поломки оборудования систем отопления и водоснабжения. Предлагаем вашему вниманию статью о функциях обратных клапанов во внутридомовых системах, обзор сантехнической арматуры VALTEC для данного применения. …

Воздухоотводчик – незаметный труженик отопительной системы

Воздух и другие газы, которые могут попадать в инженерную систему, угрожают нормальной работе оборудования и должны своевременно удаляться. Статья рассказывает о проблеме воздуха в инженерных системах, ручных и автоматических воздухоотводчиках различных видов. …

Квартирный фильтр с магнитным уловителем

Мельчайшие железосодержащие частицы, которые не могут быть задержаны сеткой обычного фильтра, приносят много неприятностей. Инженеры VALTEC предложили решение этой проблемы – фильтр механической очистки со встроенным магнитом…

Пресс-фитинги VALTEC для подключения радиаторов: применение

С распространением систем отопления с нижней разводкой – плинтусной и лучевой – появилась необходимость в элементах, упрощающих подключение труб к радиаторам, позволяющих выполнить его быстро и эстетично. Такие соединительные элементы представляют собой комбинацию фитинга и металлической трубки…

Квартирные станции VALTEC Control SAT

Станция VALTEC Control SAT представляет собой индивидуальный квартирный тепловой пункт (ИТП) нового поколения – блок-модульный, адаптированный к интеграции в автоматизированные системы сбора данных учета и обеспечивающий настройку оптимальных параметров потребляемых ресурсов. ..

Фильтр VALTEC для вертикальной установки

Фильтр механической очистки VT.386, разработанный конструкторами VALTEC, отличается от традиционных косых фильтров тем, что ось наклона его фильтровальной камеры составляет с направлением потока транспортируемой среды не тупой, а острый угол Такой фильтр можно устанавливать вертикально при нижней подводке воды…

Практические советы по настройке систем напольного отопления

Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

• Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
• Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
• Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc. 596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.

Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (рис. 4).

Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (рис. 5).

После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.

Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки определяется одним из следующих способов:
• по температуре воды в обратном трубопроводе;
• по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

VRS.254.18.0 Циркуляционный насос для систем отопления VALTEC RS 25/4-180 с гайками

Технические характеристики

Тип:	Циркуляционный насос
Бренд:	Valtec
Материал:	Чугун/Керамика
Резьба присоединения:	Внутренняя
Максимальное рабочее давление (бар):	10
Максимальная рабочая температура (ºС):	110
Присоединительный размер:	1
Число выходов:	1
Максимальный напор при нулевой подаче (м):	4
Монтажная длина насоса (мм):	180
Страна производителя:	Италия



Технический паспорт изделия

VRS. 254.18.0 В основе циркуляционного насоса VRS – «классическая» конструкция с «мокрым» ротором и трехступенчатым переключением скорости, отлично зарекомендовавшая себя в массовом применении. Дополнительные преимущества модели обусловлены примененными материалами, рядом технических решений. Корпус насоса изготовлен из чугуна, вал ротора, подшипники, упорные шайбы – из керамики с зеркальной рабочей поверхностью (благодаря этому насос способен работать даже на жесткой воде). Охлаждение роторного отсека производится потоком рабочей среды, поступающей через специальные отверстия в прижимной пластине и возвращающейся на лопасти крыльчатки по каналу вала. Керамическая прижимная шайба подпружинена эластичной EPDM-манжетой, исключающей вибрации вала. Циркуляционный насос VRS предназначен для открытых и закрытых систем отопления с рабочей температурой до 110 °C. Максимальное статическое давление – 10 бар.

Водяной тёплый пол Valtec: комплектующие, инструкция по монтажу

Валтек считается довольно молодой развивающейся компанией. Однако, как подтверждают статистические данные, системы отопления, запорная и регулирующая арматура, которая изготавливается на фирменных заводах, характеризуется повышенным спросом у отечественного потребителя. В статье разберёмся, почему водяной тёплый пол Valtec настолько востребован.

Теплый водяной пол Валтек

Из истории компании

Многие интернет-источники пишут, что родина бренда Валтек – Италия, но это далеко не так. Идея разработки и выпуска этой марки принадлежит в равной степени как российским, так и итальянским специалистам.

Вначале компания поставляла на рынок лишь запорную и регулирующую арматуру, водоснабжающие и отапливающие системы, которые максимально соответствовали российским условиям эксплуатации.

В настоящее время техника и почти все комплектующие Валтек для систем водяного напольного обогрева, поставляемые на рынок, изготавливаются на китайской территории. Специалисты компании внимательно следят за качеством производимого оборудования, проверяют её на соответствие отечественным и европейским нормам и стандартам качества.

Плюсы системы Valtec

Продукция бренда отличается:

1. Высокой надёжностью. Материалы высокого качества и крепёжные элементы, комплектация системы фирменными блоками и модулями сводят к нулю вероятность ошибок при выполнении расчётов и проектировании, что уже может свидетельствовать о стабильности и эффективности работы без риска протечек.
2. Ассортиментный ряд производителя включает всё, что требуется для монтажа отопительной системы, в том числе сопутствующие материалы, для его совмещения с будущим финальным покрытием, наладки тепловой и гидроизоляции. То есть всего того, что даёт возможность обеспечить наибольшую энергоэффективность применяемого обогревательного пола.
3. Валтек ориентируется в производстве на единые стандарты, обеспечивающие полную совместимость различных узлов техники, а также материалов.

Принцип работы напольного обогрева

Отопительная система Valtec состоит из двух секций. Первая выглядит как уложенные особым образом на полу трубы, произведённые по уникальной технологии. Отопление данных труб происходит за счёт второй секции, которая состоит из насосно-смесительного узла.

На рисунке вы можете увидеть схему универсального подключения водяного тёплого пола Валтек через котёл.

Схема подключения теплого пола Валтек через котел

Трубы, которые предлагает производитель, представлены базовыми моделями:

1. Металлопластиковой трубой. Она предназначена специально для организации питьевого, потолочного и радиаторного отопления. Труба в диаметре равна 16-40 мм. Её легко можно согнуть, причём верхний слой защиты не будет повреждён. Крепёж производится зажимами.
2. Красной трубой из сшитого полиэтилена. Выпускается для организации тёплого пола и обогрева помещения. Поверхность изнутри гладкая, а это исключает риск образования пробок из грязи. Трубам не страшны температурные перепады, они не подвержены коррозии, механическим воздействиям, их нельзя смять или сплющить. Наружная оболочка является отличной защитой от цементного воздействия. Исправно прослужит более полувека.

Чтобы соединить трубы используют пресс-фитинги – тоже уникальная разработка фирмы Valtec. Трубы укладывают либо по спирали, либо по кругу. Насосно-смесительный узел включает в себя насосно-коллекторный блок, регулировочные и запорные краны, а также специальные настенные крепления и гнёзда для установки вспомогательной техники. Тепловой носитель приготавливается из воды и гликолевого антифриза.

Комплектация

Комплектуется тёплый водяной пол Валтек:

• трубами: возможно использовать металлополимерные изделия либо каналы из сшитого полиэтилена высокого давления;
• элементами для монтажа: сюда входят распределяющие тепло пластины, маты с фиксаторами и изолирующие подложки;
• системой управляется при помощи термостатов и смесительных узлов. Все элементы монтируются на коллекторном блоке, являющимся основным управляющим узлом;
• автоматикой: нужна для регулировки температуры на расстоянии с учётом данных нагрева пола воздуха в комнате.

Все вышеперечисленные компоненты присутствуют в ассортиментном ряде фирмы.

Установка обогревательного пола Валтек

Сразу стоит сказать, что вся работа по монтажу такого водяного пола обязана осуществляться квалифицированными мастерами. Лишь в таком случае есть гарантия качественной и правильной сборки и, как следствие, успешное завершение укладки.

Инструкция по монтажу тёплого водяного пола Валтек:

1. Вначале монтируется коллекторный шкаф.
2. В нём устанавливается насосно-смесительный узел и коллекторный блок.
3. Выравнивают в комнате поверхность пола.
4. Раскладывают демпферную ленту по краям помещения.
5. Делают паро- и гидроизоляцию.
6. Настилают утеплитель.
7. Укладывают трубы, применяя какой-либо из вариантов.
8. Подключают трубы к коллектору. Проводят гидравлические испытания.
9. Подсоединяют всю автоматику.
10. После всего заливают пол стяжкой из бетона.

Нужно сказать, что водяной тёплый пол Valtec – универсальный, т.е. на него можно укладывать и финишное плиточное покрытие, и паркетное. Единственным важным условием остаётся лишь верхний слой стяжки толщиной, как минимум в 2 см, что обеспечивает равномерное тепловое распределение по поверхности пола.

Водяное напольное отопление от Valtec | Архив С.О.К. | 2011

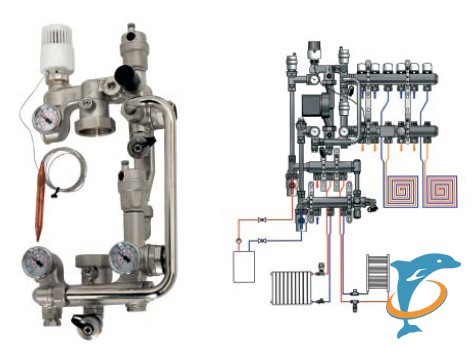

Рис. 1. Насосно-смесительные узлы (a — Combimix; б — Dualmix)

Рис. 2. Коллекторные блоки Valtec (a — VT.594EMNX; б — VT.596EMNX)

Рис. 3. Схема комбинированной системы отопления

По сравнению с традиционными радиаторными системами отопления, системы водяных теплых полов являются более энергоэффективными и имеют ряд преимуществ: тепло передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей.

Возможная экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению расходов на нагрев теплоносителя до температуры, не превышающей 30–45 °C. Кроме того, низкотемпературные системы отопления обладают эффектом саморегулирования, теплоотдача с пола прекращается, когда температура в комнате достигает температуры поверхности пола.

В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает. Компания Valtec поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любого уровня сложности.

Это металлополимерные трубы PEX-Al-PEX, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика различного уровня сложности, обеспечивающие заданный уровень комфорта в помещениях. Для специалистов разработан альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одноконтурных и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем Valtec, который дает возможность определить теплопотребность помещений и грамотно рассчитать теплотехнические и гидравлические параметры напольного отопления.

В ассортименте продукции Valtec представлены два насосно-смесительных узла Combimix и Dualmix (рис. 1), которые предназначены для создания в системе отопления здания отдельного циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. В смесительном узле Combimix приготовление теплоносителя с пониженной температурой происходит при помощи двухходового термостатического клапана, установленного в подающем коллекторе и управляемого термоголовкой с капиллярным термодатчиком.

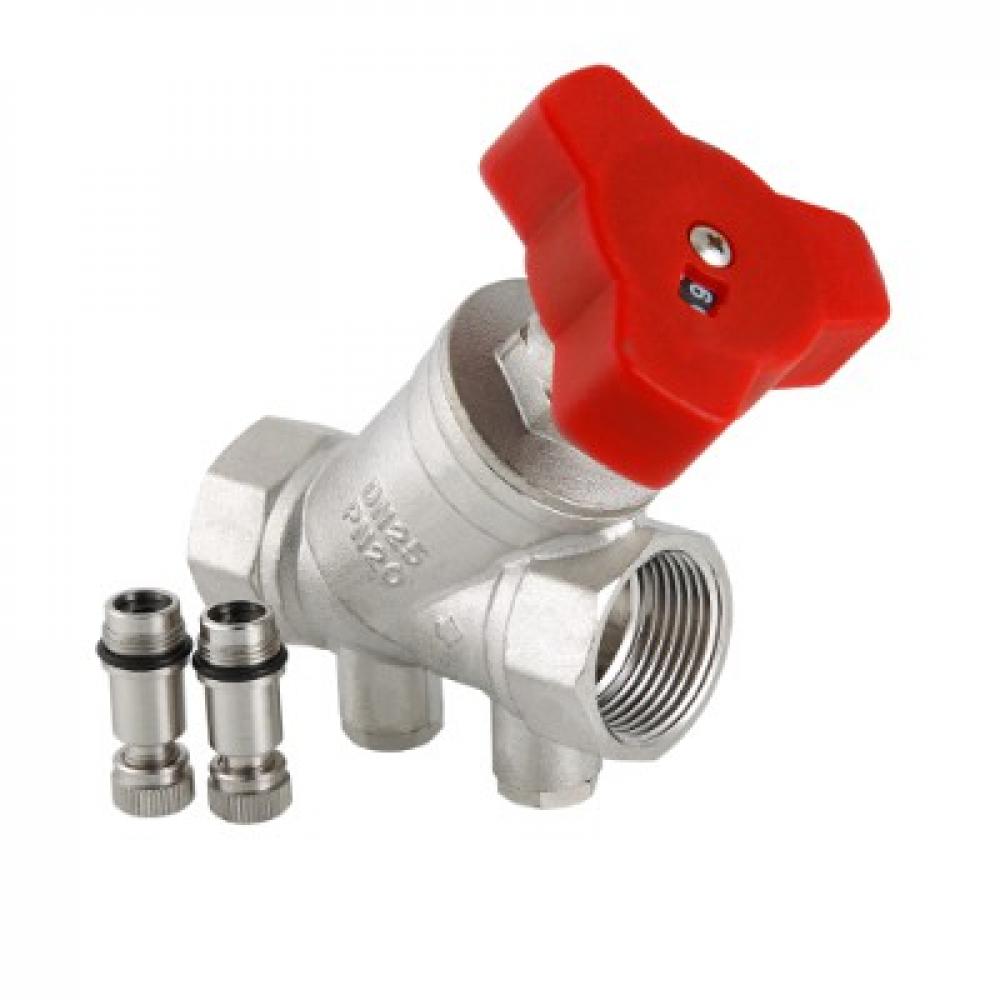

В линии подмеса установлен балансировочный клапан, который задает соотношение между количествами теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного контура, и уравнивает давление теплоносителя на выходе из контура теплых полов с давлением после термостатического регулировочного клапана. От настроечного значения Kv этого клапана и установленного скоростного режима насоса зависит тепловая мощность смесительного узла.

В отличие от Combimix cмесительный узел Dualmix состоит из двух модулей (насосного и термостатического), между которыми монтируется коллекторный блок вторичного контура. В узле Dualmix для смешения используется трехходовой термостатический клапан, управляемый термоголовкой с капиллярным термодатчиком, и установленный в обратный коллектор вторичного контура. Предохранительный термостат подающего коллектора останавливает насос в случае превышения настроечного значения температуры, прекращая циркуляцию в петлях теплого пола.

Конструкция узла предусматривает перепускной контур с балансировочным клапаном, сохраняющий неизменным расход теплоносителя в первичном контуре при перекрытии петель теплого пола. Максимальная присоединенная мощность смесительных узлов равна 20 кВт. Использование насосносмесительных узлов позволяет в значительной степени снизить трудозатраты на монтаж и наладку, а также повысить надежность и эффективность всей системы в комплексе.

Для распределения потока теплоносителя по контурам отопительной системы специалисты рекомендуют использовать коллекторные блоки Valtec — VT.594EMNX и VT.596EMNX (рис. 2). Они состоят из двух закрепленных на кронштейнах коллекторов диаметром 1ʺ или 1¼ʺ с выходами ¾ʺ тип «евроконус» (количество выходов от 3 до 12), а также комплектуются дренажными клапанами, автоматическими воздухоотводчиками, запорными клапанами, встроенными расходомерами или ручными регулировочными клапанами.

На рис. 3 приведена принципиальная схема, которая позволяет реализовать комбинированную систему отопления, включающую в себя контур радиаторного отопления, а также низкотемпературный контур напольного отопления, управляемый погодозависимой автоматикой, имеющей три ступени регулирования. Регулирование данной системы осуществляется по наружной температуре, температуре в подающем коллекторе теплых полов и температуре воздуха в помещениях.

Комплексный подход компании Valtec к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Расширительный бак для отопления Valtec VRV 35

Артикул: VT.RV.R.060035

• Изготовитель: VALTEC

Цена: 3580 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 2 года

Сопутствующие товары

Аналогичные товары

Описание

Расширительный бак для отопления Valtec VRV 35 (арт. VT.RV.R.060035) предназначен для компенсации температурного расширения теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в замкнутых системах отопления с температурой теплоносителя до 100°С.

Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром красного цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата.

Бак имеет вертикальное исполнение и предназначен для настенного подвесного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4″ с наружной резьбой. В качестве рабочей среды допустимо использовать воду и растворы гликолей до 50% с температурой от -10°C до +100°C. Рабочее давление не должно превышать 5 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для отопления Valtec VRV 35 имеет объём 35 л. Высота бака 45,3 см, диаметр 36,5 см.

Конструкция мембранного бака Valtec VRV 35

1 — корпус из углеродистой стали; 2 — контрфланец с штуцером подключения к системе 3/4″ НР; 3 — мембрана из EPDM; 4 — латунный ниппель

Указания по монтажу и эксплуатации

• Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий.
• На трубопроводе, соединяющем бак с магистралью, не допускается установка запорной арматуры. Для отключения и обслуживания бака рекомендуется устанавливать на подводящем трубопроводе сгоны-отсекатели VT.538 или VT.537
• Предпочтительнее устанавливать бак в точке минимального расчётного давления в системе (перед циркуляционным насосом).
• Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию.
• Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин.
• Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен.
• Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным.
• Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
• При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.
• В случае установки в существующую систему отопления дополнительных отопительных приборов, водонагревателей и т.п. ёмкость бака должна быть пересчитана в соответствии с изменившимся объёмом требуемого теплоносителя.
• Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть соответственно пересчитана.
• Не рекомендуется производить подкачку воздушной подушки при помощи компрессоров — это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.
• Не допускается замораживание рабочей среды внутри бака.

Порядок замены мембраны

• перекрыть участок системы, на котором находится бак и слить с него воду;
• отсоединить бак от подводящего трубопровода;
• разболтить контрфланец и снять его;
• через открывшееся отверстие бака вынуть мембрану;
• продуть внутреннюю полость бака сжатым воздухом;
• подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком;
• установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака;
• установить на место контрфланец и заболтить его;
• произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.

Документация

1. Расширительные баки для систем отопления Valtec VRV — Технический паспорт изделия (открыть PDF-файл)
2. Сертификат соответствия (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Коллекция	VRV
Серия	VT.RV.R
Модель	VRV 35
Артикул	VT.RV.R.060035
Тип	расширительный бак
Назначение	системы отопления
Ёмкость	35 л
Рабочая среда	вода и растворы гликолей до 50%
Рабочее давление	до 5 бар
Предварительное давление воздушной полости	1,5 бара
Исполнение	вертикальное
Монтаж	настенный, подвесной
Тип мембраны	заменяемая
Цвет	красный
Диапазон рабочих температур	от -10°C до +100°C
Тип резьбы	наружная
Диаметр подключения к системе, G	3/4″ НР
Материал бака	углеродистая сталь с эпоксиполиполиэфирным покрытием
Материал мембраны	EPDM
Диаметр De	365 мм
Высота Hv	453 мм
Температура окружающей среды	от +1°C до +40°C
Влажность воздуха	до 80%
Срок работы мембраны	до 100 000 циклов
Средний срок службы	25 лет
Официальная гарантия производителя	2 года
Страна-родина бренда	Россия/Италия
Страна производства	Россия

Регулирующие клапаны Valtek

---

Carotek. com отображает цены в соответствии с политикой ценообразования в Интернете нашего производителя.

Если цена не указана, просто добавьте в корзину и запросите предложение, и мы вышлем вам цену по электронной почте. После этого вы сможете оформить заказ онлайн.

---

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{раздел. sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Ед / м:

КОЛИЧЕСТВО

недоступно для этого варианта.

Добавить в корзину для информации, предложения или покупки

• product.attributeTypes.length > 0 || vm.product.brand.name)»> Атрибуты
• Документы
• {{спецификация.nameDisplay}}
• Атрибуты
• Документы

product.brand.name»>

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Регулирующие клапаны Valtek

---

Carotek.com отображает цены в соответствии с политикой ценообразования в Интернете нашего производителя.

Если цена не указана, просто добавьте в корзину и запросите предложение, и мы вышлем вам цену по электронной почте. После этого вы сможете оформить заказ онлайн.

---

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option. description}}

{{раздел.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Ед / м:

КОЛИЧЕСТВО

недоступно для этого варианта.

Добавить в корзину для информации, предложения или покупки

• settings.displayAttributesInTabs && vm.settings.attributesTabSortOrder === ‘DisplayFirst’ && (vm.product.attributeTypes.length > 0 || vm.product.brand.name)»> Атрибуты
• Документы
• {{спецификация.nameDisplay}}
• Атрибуты
• length > 0″> Документы

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Марка
	{{attributeValue. valueDisplay}} {{$ last? »: ‘,’}}

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Valtek »Новости и информация» Часто задаваемые вопросы

Биогаз обычно означает смесь различных газов, образующихся при разложении органических веществ в отсутствие кислорода. Биогаз можно производить из сырья, такого как сельскохозяйственные отходы, навоз, бытовые отходы, растительный материал, сточные воды, зеленые или пищевые отходы. Это возобновляемый источник энергии, и во многих случаях он имеет очень небольшой углеродный след.

Биогаз можно производить путем анаэробного сбраживания анаэробными бактериями, которые переваривают материал в замкнутой системе, или путем ферментации биоразлагаемых материалов.

Биогаз состоит в основном из метана (CH ₄ ) и диоксида углерода (CO ₂ ) и может содержать небольшие количества сероводорода (H ₂ S), влаги и силоксанов. Газы метан, водород и окись углерода (CO) могут сжигаться или окисляться кислородом. Это высвобождение энергии позволяет использовать биогаз в качестве топлива; его можно использовать для любых отопительных целей, например, для приготовления пищи.Его также можно использовать в газовом двигателе для преобразования энергии газа в электричество и тепло.

Биогаз можно сжимать так же, как природный газ сжимают до СПГ, и использовать его для двигателей транспортных средств. Например, в Великобритании биогаз может заменить около 17% автомобильного топлива. Он имеет право на субсидирование возобновляемых источников энергии в некоторых частях мира. Биогаз можно очищать и доводить до стандартов природного газа, когда он становится биометаном

Композиция

Состав биогаза варьируется в зависимости от происхождения процесса анаэробного сбраживания. Обычно в свалочном газе концентрация метана составляет около 50%. Передовые технологии обработки отходов позволяют производить биогаз с содержанием метана от 55% до 75%, которое для реакторов со свободными жидкостями может быть увеличено до 80-90% метана с использованием методов очистки газа на месте. В процессе производства биогаз содержит водяной пар. Доля водяного пара зависит от температуры биогаза; Коррекция измеренного объема газа на содержание водяного пара и тепловое расширение легко выполняется с помощью простой математики, которая дает стандартизованный объем сухого биогаза.

В некоторых случаях биогаз содержит силоксаны. Они образуются в результате анаэробного разложения материалов, обычно содержащихся в мыле и моющих средствах. При сжигании биогаза, содержащего силоксаны, выделяется кремний, который может соединяться со свободным кислородом или другими элементами в газе сгорания. Образуются отложения, содержащие в основном кремнезем (SiO ₂ ) или силикаты (Si _x O _y ) и могут содержать кальций, серу, цинк, фосфор. Такие белые минеральные отложения накапливаются до толщины поверхности в несколько миллиметров и должны быть удалены химическими или механическими средствами.

Доступны практичные и экономичные технологии удаления силоксанов и других загрязнителей биогаза.

Для 1000 кг (сырой массы), вводимой в типичный биодегестер, общее количество твердых веществ может составлять 30% от сырого веса, в то время как летучие взвешенные твердые частицы могут составлять 90% от общего количества твердых веществ. Белок будет составлять 20% летучих твердых веществ, углеводы будут составлять 70% летучих твердых веществ и, наконец, жиры будут составлять 10% летучих твердых веществ.

Биогаз в сжатом виде может заменить сжатый природный газ для использования в транспортных средствах, где он может служить топливом для двигателя внутреннего сгорания или топливных элементов, и является гораздо более эффективным вытеснителем углекислого газа, чем при обычном использовании на местных ТЭЦ.

Регулирующий клапан Valtek GS Высокие значения Cv Доступны клапаны меньшего размера

Регулирующий клапан Valtek GS представляет собой полностью интегрированный комплект контрольно-измерительных приборов для клапана, привода и непрерывного технологического некритического контура управления потоком на предприятии.

Его интегрированный блок регулирующих клапанов состоит из недавно разработанного линейного проходного клапана GS, нового цифрового позиционера Valtek Logix 420 с функцией Quick Cal и пневматического мембранного привода FlowAct. Эта интегрированная конструкция обеспечивает низкую стоимость покупки, установки, эксплуатации и обслуживания.

Ассортимент продукции:

DIN : DN 15 — 150 / PN 16 — 40
AMSE : от 0,5 до 6 дюймов; класс давления 150 и 300
Материалы корпуса : Углерод и нержавеющая сталь
Стандартные сальники с динамической нагрузкой : TA-Luft / ISO 15848-1 до + 400 ° C (752 ° F) рабочая температура.
Диапазон температур : от -60 ° C до + 400 ° C (от -76 ° F до 752 ° F)
Торцевое соединение : фланцевое
Класс утечки : стандарт IV; IV и VI опционально
Опции : сильфонное уплотнение, удлинительные крышки, малошумные и регулирующие кавитацию тримы
Привод : пневматическая мембрана и электрические линейные приводы

• Простота определения размеров и выбора
• Глобальные поставки и поддержка

Преимущества регулирующего клапана Valtek GS:

• Дизайн с добавленной стоимостью для приложений общего назначения
• Высокопроизводительный, полностью интегрированный регулирующий клапан
• Седельные регулирующие клапаны предпочтительнее поворотных клапанов
• Предлагаются высокие ставки Cv
• Доступны клапаны уменьшенного размера
• Встроенный цифровой позиционер без трубок
• Калибровка одним нажатием для цифрового позиционера
• Быстрое и простое обслуживание
• Короткие сроки и своевременная доставка

Загрузить: Valtek GS General Brochure

Загрузить: Технический бюллетень Valtek GS

Загрузить: Сертификат Valtek GS_SIL_3

Flowserve Valtek StarPac 1 Intelligent Control Systems Руководство пользователя

41-1

Valtek No. 125694

ОБЩАЯ ИНФОРМАЦИЯ

Следующие инструкции предназначены для помощи при распаковке, установке и обслуживании
, так как
требуется на Valtek

.

®

StarPac

®

Интеллектуальная система управления —

тел. Пользователи продукта и обслуживающий персонал должны
тщательно изучить этот бюллетень перед установкой, эксплуатацией или выполнением любого технического обслуживания клапана.

Более подробные инструкции по установке, обслуживанию и эксплуатации
включены в руководство по StarPac;
обратитесь к нему, когда потребуется дополнительная информация.

Отдельные руководства по установке, эксплуатации и обслуживанию

Flowserve (IOM) охватывают клапан (IOM 1 или IOM
27), привод (IOM 2 или IOM 31) и позиционер (IOM 45), части системы
и другие аксессуары. Если эта информация необходима, обратитесь к
с соответствующими инструкциями.

Во избежание возможных травм персонала или повреждения деталей клапана необходимо строго соблюдать примечания ПРЕДУПРЕЖДЕНИЕ и ОСТОРОЖНО
. Модификация
этого продукта, замена не заводских деталей или
некачественных деталей, или использование процедур обслуживания
, отличных от указанных, может существенно повлиять на производительность
и быть опасным для персонала и оборудования
, а также может привести к аннулированию существующих гарантий.

ПРЕДУПРЕЖДЕНИЕ. При работе с этим или любым другим продуктом управления технологическим процессом
необходимо соблюдать стандартные отраслевые правила техники безопасности
. В частности,
средства индивидуальной защиты и подъема должны использоваться в соответствии с гарантией.

Распаковка

1. Распаковывая систему StarPac, проверьте

упаковочный лист на основании полученных материалов. Списки
с описанием системы и принадлежностей включены в каждый транспортный контейнер.

2. При снятии системы с транспортировочного приспособления

tainer, расположите подъемные ремни так, чтобы избежать повреждения трубопровода
и установленных принадлежностей. Клапаны высотой до
6 дюймов могут подниматься подъемным кольцом привода.
В более крупных системах поднимите блок с помощью подъемных ремней или крюков
через стойки вилки и внешний конец корпуса.

ПРЕДУПРЕЖДЕНИЕ. При подъеме узла клапана / привода
с помощью подъемных ремней помните, что центр тяжести
может находиться выше точки подъема.Таким образом,
необходимо обеспечить поддержку, чтобы предотвратить вращение клапана / привода
. Невыполнение этого требования
может привести к серьезным травмам персонала или повреждению расположенного рядом оборудования.

3. В случае повреждения при транспортировке связаться с судном —

за сразу.

4. В случае возникновения проблем обращайтесь в Flowserve

.

представитель.

УСТАНОВКА

Установка клапана

Клапан интеллектуальной системы управления StarPac
останавливается так же, как и обычный регулирующий клапан
, и в соответствии с отраслевыми стандартами. См. Соответствующие инструкции по установке, эксплуатации и техническому обслуживанию клапана

для получения информации о надлежащих процедурах установки.
Если система StarPac устанавливается на изолированной технологической линии
, не размещайте более четырех дюймов изоляции
вокруг датчиков давления или температуры StarPac
; в противном случае датчики
могут работать некорректно. Кроме того, НИКОГДА не изолируйте блок электроники StarPac
или удаленно установленные датчики температуры / давления
(если они используются).

ВНИМАНИЕ: Не изолируйте корпус электроники StarPac
или удаленно установленные датчики давления или температуры
; в противном случае излишний нагрев может привести к накоплению
и нарушить работу.

Valtek StarPac Intelligent
Системы управления

патентов переданы Flowserve Management Company

Номер публикации: 20200408307

Abstract: Усовершенствованный узел уплотнения с разъемным кольцом ротора или статора включает в себя гибкий механизм продвижения кольца, который продвигает по меньшей мере одну из половинок разъемного кольца радиально внутрь, так что во время сборки половины разъемного кольца встречаются раньше соседних эластомерных элементов, тем самым предотвращая эластомерные элементы не расширяются между половинами уплотнительного кольца и не мешают их выравниванию. Механизм продвижения кольца изгибается при сборке уплотнения, что позволяет половинкам кольца сидеть в корпусе. Механизм продвижения кольца может быть съемным после сборки или внутренним по отношению к уплотнению. В различных вариантах осуществления механизм продвижения кольца представляет собой гибкий кронштейн, цилиндрическую пружину или вертикальную или горизонтальную пластинчатую пружину. Отдельные идентичные механизмы продвижения кольца могут быть включены в каждую из половин корпуса, чтобы продвигать разрезные половины кольца симметрично.

Тип: Заявление

Подано: 10 января 2018 г.

Дата публикации: 31 декабря 2020 г.

Заявитель: Управляющая компания Flowserve

Изобретателей: Гленн Роберт Оуэнс, младший., Родни Уэйн Райнерсон, Майкл Энтони Краус

[PDF] Valtek CS — Скачать бесплатно PDF

Скачать Valtek CS . ..

ТЕХНИЧЕСКИЙ БЮЛЛЕТЕНЬ Valtek CS — Клапан холодного ящика DIN, DN 15 — 200, PN 40 FCD SAENTBC726-00-A4 06/15

Опыт работы

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Valtek CS — «Клапан холодного ящика» Линия продуктов Valtek CS — это односедельный регулирующий клапан проходного типа с верхним входом и изготовленным удлинением для криогенных приложений с холодным ящиком до -200 ° C / -328 ° F.Корпуса спроектированы с учетом минимальной теплопередачи и высокой пропускной способности при минимальной массе, чтобы уменьшить выкипание при охлаждении клапана. Удлиненная конструкция обеспечивает легкий доступ и снятие трима клапана без разрушения холодильной камеры. Во время работы небольшое количество сжиженного газа проходит в область удлиненной крышки, где он испаряется и изолирует набивку от температуры сжиженного газа. Давление, возникающее в результате испарения жидкости, предотвращает попадание дополнительной жидкости в зону крышки.Конструкция ребра корпуса — снижает вес

Место установки Позиционер прямого монтажа — без трубок

Стандартное уплотнение с динамической нагрузкой TA-Luft / ISO 15848-1

Простой и универсальный монтаж привода

Уплотнение крышки для легкого обслуживания и низких тепловых потерь

Направляющие с двойными направляющими

Корпус Обтекаемый, легкий корпус для снижения теплопередачи

Утечка в седле Стандартный запорный клапан класса IV

Профильное кольцо с герметичным уплотнением, разработанное для отсутствия утечек между седлом и корпусом

-площадь, высокая производительность и минимальная турбулентность 2

Вход сверху для легкого обслуживания без поломки холодильной камеры

Удлинитель холодильной камеры для защиты сальника и предотвращения обледенения штока

Односедельный для точного дросселирования и плотной отсечки

Контур Точно обработанный

Характеристика Отличная производительность

Детали взаимозаменяемы с FlowTop — серия

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Valtek CS — Преимущества Холодильная камера — конструкция

Разработана для воздухоразделительных устройств (ASU), в основном для работы с кислородом; легко очистить; конструкция стыковой сварки; в соответствии со стандартами EC / DIN.

Простота обслуживания

Конструкция с верхним входом позволяет корпусу клапана оставаться на одной линии при замене или замене трима.

Модульный трим — конструкция

Монтажное положение с установочным углом ≥ 25 ° с вентилируемой конструкцией Монтажное положение с установочным углом

Направляемые шток

Одна сплошная направляющая сверху и направляющее кольцо из ПТФЭ снизу стабилизируют шток и плунжер во время движения клапана и сводит к минимуму вибрацию и износ.

Динамическая устойчивость

Прочная и прочная направляющая головки плунжера сводит к минимуму вибрацию и износ.

Проверенная конструкция

Принцип действия основан на проверенной конструкции Valtek Mark 6 и Sereg Top 200.

Малошумный и антикавитационный трим

Заглушка для нескольких отверстий, RLS (конструкция многоступенчатой ​​радиальной перфорированной заглушки ), снижая уровень шума, создаваемого парами и газами, и устраняя кавитацию.

Универсальная конфигурация уплотнения

Доступен в плетеном ПТФЭ — поставщик качества / O2. Комплекты для динамического нагружения можно модернизировать без каких-либо модификаций клапана.

Уплотнение для неорганизованных выбросов

Экологическое уплотнение доступно в соответствии с «TA-Luft» или ISO 15848-1 при рабочей температуре до + 250 ° C (+ 482 ° F).

Широкий выбор размеров трима

До 17 значений cv на размер клапана.

Многофункциональная вилка

Стандартная многофункциональная вилка разработана для установки всех стандартных креплений, доступных на рынке, включая NAMUR (IEC 534.6) и прямой монтаж VDI / VDE 3847/3845.

Диафрагма с высоким усилием

Привод компактный, легкий и подходит для подачи воздуха до 6 бар (87 фунтов на кв. Дюйм); несколько комбинаций пружин сокращают размер установки и первоначальные затраты.

Полевой реверсивный привод

Режим отказа можно легко изменить с помощью стандартного оборудования.

Сертификаты и одобрения

Система обеспечения качества сертифицирована согласно EN ISO 9001: 2000 inc. разработка продукта. Типовые испытания ЕС в соответствии с PED 97/23 / EC Модуль B + D ATEX — Клапан и пневматический привод являются «оборудованием без собственного потенциального источника воспламенения

(образец)

(BOPZ)» и поэтому не падают в соответствии с определением в сфере действия Директивы 94/9 / EC

TA-Luft — Сертификат и неорганизованные выбросы согласно ISO 15848-1 SIL — Сертификат согласно IEC 61508

TR CU — Сертификат согласно Директиве TR CU 010/2011 (ГОСТ -R) Директива по машинному оборудованию CSA по запросу

flowserve.com

3

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Конструкция корпуса — Трехфланцевая конструкция корпуса

Материал корпуса

Тип (корпус) / размер

Конструкция крышки

Конструкция сальника

DS. . . Сварной

3-фланец

PN

40

DN

15 25 40 50 80100150200

Дисковая пробка TON Standard TOW с мягким седлом TOC с мягким седлом

подпружиненный N PTFE Q PTFE TA-Luft W Oxygen

Конструкция уплотнения заглушки CN Стандартная крышка

1. 4408

Параболическая заглушка PON Standard POD Частично стеллитированная POK Контурная стеллитированная POW с мягким седлом POC с мягким седлом

регулируемая A PTFE Y Oxygen

Вентилируемая конструкция VN Стандартная крышка

см. Стр. 5

Трима Стандартная конструкция заглушки L

LOW с мягким седлом LOC с мягким седлом

см. Стр. 6

Специальное триммерное оборудование см. Стр. 10 или в специальной брошюре

Конструкция соединения корпуса — «Детальный» дизайн корпуса

Тип (корпус)

Norm

.S … Сварной

3-фланец

в соответствии с EN 12627

Давление корпуса — номинальные температуры PN

40

Материал корпуса

Рабочая температура в OC

-200

-150

-100

-60

-10

50

100

150

200

250

1.4408

MAWP, бар 1) согласно EN 10213 AD 2000 W10

40

40

40

40

37,9

34,4

31,8

29,9

ПРИМЕЧАНИЕ → согласно соответствующей версии стандартов!

4

1)

MAWP = Максимально допустимое рабочее давление

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Диапазон рабочих температур в зависимости от корпуса / крышки / уплотнения в ° C Регулируемое уплотнение

Пружина Сальниковое уплотнение

A

Y

N

Q

W

PTFE

Кислород

PTFE

PTFE TA-Luft

Oxygen

VN Конструкция стандартная крышка 2006 +

Вентилируемая крышка

-200 ÷ + 200

-200 ÷ + 250

-200 ÷ + 250

-200 ÷ + 200

Стандартная крышка CN — конструкция уплотнения заглушки

-200 ÷ + 250

-200 ÷ + 200

-200 ÷ + 250

-200 ÷ + 250

-200 ÷ + 200

Приложение

Конструкция уплотнения

Материал корпуса

Конструкция крышки

1. 4408

Конструкция трима — вентилируемая или заглушка для DN 15-200 Конструкция

Тип (трим)

Материал

Диапазон температур

-200 ÷ + 250 ° C ..V ..

в зависимости от материала корпуса

Вентилируемая конструкция

1.4408 → 1.4571

Вентилируемая

см. Также Рабочий диапазон температур на стр. 4 — 5

для воздухоразделительных установок с установочным углом между главной осью клапана и горизонталью ≥ 25 °.

регулируемый A PTFE Y Кислородная пружина N PTFE Q PTFE TA-Luft W Кислород см. Стр.6

Уплотнение заглушки

в зависимости от материала корпуса

..C .. Конструкция уплотнения плунжера

1.4408 → 1.4571

— 200 ÷ + 250 ° C см. Также Диапазон рабочих температур на стр. 4-5

для воздухоразделительных установок с установочным углом между главной осью клапана и горизонтом

регулируемый A PTFE Y Кислородная пружина N PTFE Q PTFE TA-Luft W Кислород см. Стр. 6

Конструкция крышки — для DN 15-200 Конструкция крышки

Тип (крышка)

Материал

Диапазон температур

Применение

регулируемый A PTFE Y Кислород

-200 ÷ + 250 ° C…N. Стандартная Стандартная крышка

в зависимости от материала корпуса 1.4408 → 1.4571

см. Также Диапазон рабочих температур на стр. 4-5

Конструкция уплотнения

Универсальное применение

подпружиненный N PTFE Q PTFE TA-Luft W Кислород см. Страницу 6

flowserve.com

5

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Дизайн уплотнения — «Детальный» дизайн уплотнения

Тип (упаковка)

. . . . A ПТФЭ

Материал

Температурный диапазон

Уплотнительные кольца Плетеная пряжа из ПТФЭ, пропитанная дисперсией ПТФЭ

— 200 ÷ + 250 ° C, см. Также Диапазон рабочих температур на стр. 4-5

Камерные шайбы PTFE-углерод

Применение

Одобрения

Универсальная химическая стойкость.

FMPA для пищевых продуктов

Только для работы с кислородом!

BAM для газообразного кислорода, поэтому набивка находится наверху клапана. Можно предположить, что состояние вещества в насадке всегда газообразное. Поэтому набивка подходит также для локс → жидкого кислорода.

Универсальная химическая стойкость.

FMPA для пищевых продуктов

регулируемые уплотнительные кольца Плетеный графит соотв. Шелковая пряжа из 100% ПТФЭ, пропитанная дисперсией ПТФЭ

.. . . Y Oxygen

Уплотнительные кольца Плетеная пряжа из ПТФЭ, пропитанная дисперсией ПТФЭ

. . . . N PTFE

см. Также диапазон рабочих температур на стр. 4-5

Уплотнительные кольца Плетеная углеродная пряжа, покрытая гильзой из пропитанной и смазанной PTFE-пряжи

подпружиненная

Камерные шайбы PTFE-карбон

Плетеные уплотнительные кольца Графит соотв. Шелковая пряжа из 100% ПТФЭ, пропитанная дисперсией ПТФЭ

. . . . W Кислород

см. Также Рабочий диапазон температур на стр. 4 — 5

— 200 ÷ + 250 ° C

Камерные шайбы PTFE-Carbon

.. . . Q PTFE „TA-Luft“

— 200 ÷ + 200 ° C

— 200 ÷ + 250 ° C см. Также Диапазон рабочих температур на стр. 4 — 5

— 200 ÷ + 200 ° C см. Также Диапазон рабочих температур на Page 4 — 5

TA-Luft

Универсальная химическая стойкость.

Только кислородная служба!

ISO 15848-1

BAM для газообразного кислорода, поэтому набивка находится сверху клапана. Можно предположить, что состояние вещества в насадке всегда газообразное. Поэтому набивка также подходит для lox → жидкого кислорода

Диапазон изменения Диаметр седла

Диапазон изменения Стандартный Специальный

6

4

6

8

10

12

16

20

25 34

40

42

50

53

67

80

84

1: 50

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

● ●

●

●

●

●

●

●

●

● 900 06

●

●

●

●

●

1: 100

100 105 125 130 150

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Дизайн трима — «Стандартный» Тип (трим) / материал

Средний

Расход

PON. . . .

макс. допустимый перепад давления

Снижение шума

∆pI

стандартный

∆pC

316SS или 1.4571

POD. . . . частичная стеллитированная

∆pI

(поверхность седла)

∆pC

Параболическая заглушка из нержавеющей стали 316SS или 1.4571 Характеристика: ….. G. ↓ мод. равный пер. ….. L. ↓ линейный

…… G Направление потока под заглушкой

POK. . . . полный стеллитированный (контур)

∆pI

316SS или 1.4571 • чистый военнопленный. . . . мягкое седло — от 60 ° C до + 250 ° C 316SS или 1.4571 + PTFE POC. . . . с мягким седлом

• незначительное загрязнение частицами

газы, пары и жидкости

∆pI

• низкий потенциал засорения при работе в грязных условиях

отсутствие снижения шума с помощью специального триммерного оборудования или шумоизоляции, предоставляемой заказчиком

∆pC

От — 200 ° C до + 150 ° C 316SS или 1.4571 + PCTFE

TON. . . . стандартные 316SS или 1.4571 дисковые заглушки с дроссельной заслонкой. Характеристики:….. А. ↓ Вкл. / Выкл.

TOW. . . . мягкое седло — 60 ° C до + 250 ° C 316SS или 1.4571 + PTFE

…… G Направление потока под или …… I над пробкой

∆p

TOC. . . . мягкое уплотнение — от 200 ° C до + 150 ° C 316SS или 1.4571 + PCTFE Характеристические значения несжимаемых жидкостей ∆pI → xFZ → 0,79 — 0,24 соответственно сжимаемых жидкостей ∆pC → xT → 0,82 — 0,61 согласно Работа Flowserve Villach (см. Также VDI / VDE 2173) Комплекты трима для снижения шума см. На стр. 10 и в специальной брошюре

flowserve.com

7

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Контурная заглушка

1) W = PTFE (от — 60 ° C до + 250 ° C) C = PCTFE (от — 200 ° C до + 150 ° C)

Характеристика: линейная

Материал / конструкция kvs

(м3 / ч)

Возможный диаметр седла зависит от номинального размера DN

316SS или 1. 4571

Диаметр седла

15

25

●

●

● ●

N

D

K

стандартный

частичный стеллит

полный стеллитовый

W 1)

C 1)

40

50

с мягким седлом

100

80

150

200

60

80

40

0,16

4

0,25

4

●

40

4

●

●

●

●

0,63

6

●

●

●

●

●

1,0

8

●

●

●

● 9000

1,6

8

●

●

●

●

●

2,5

10

●

●

●

●

0

12

●

●

●

●

●

●

5,6

16

●

●

●

●

16

●

●

●

●

●

●

10

20

●

●

●

●

14

25

●

●

●

●

●

16

25

●

●

●

●

●

●

25

●

●

●

●

31,5

40

●

●

●

●

●

40

42

●

●

0003 ●

000 ●

47,5

50

●

●

●

●

●

●

63

53

●

●

●

0003 ●

000 ●

100

67

●

●

●

●

●

●

●

125

80

●

●

9006

06

160

84

●

●

●

●

●

●

180

100

●

●

●

0003 ●

0003 ●

0003 ●

100

●

●

●

●

250

105

●

●

●

●

355

125

0003 ●

000 ●

000 ●

000

355

130

●

●

●

●

450

150

●

●

●

●

● ● ● ● ●

● ● ● ● ●

Материал / конструкция (м3 / ч)

kvs

Ø седла

2,5

20

4,0 6,3

1. 4571

Возможный диаметр седла зависит от номинального размера DN 15

25

●

●

●

20

●

●

●

20

●

003 ●

003 ●

003 ●

003 10

25

●

●

●

●

16

34

●

●

●

25

40

●

80

Инсульт = 20

Тенифер, обработанный

8

40

100 40

25

42

●

●

35,5

50

●

●

●

53

●

●

90

67

●

●

100

80

●

●

125

84

006

160

84

●

140

100

●

200

105

●

200

100

●

315

315

130

●

150

200

60

80

● ● ● ● ● ● ●

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Контурная заглушка

W = PTFE (От — 60 ° C до + 250 ° C) C = PCTFE (от — 200 ° C до + 150 ° C)

2)

Характеристика: модифицированная — равнопроцентная

Материал / конструкция kvs

(м3 / ч)

Возможный диаметр седла зависит от номинального диаметра DN

316SS или 1. 4571

Седло Ø

15

25

●

●

● ●

N

D

K

стандартное

частичное стеллитовое

полное

W

)

40

50

80

Ход = 20

с мягким седлом

100

150

200

60

80

40

0,16

4

●

●

0,40

4

●

●

●

●

0,63

6

●

0003 ●

0003 ●

●

●

1,0

8

●

●

●

●

●

1,6

8

●

●

●

●

●

●

●

●

●

●

●

●

●

1,6

8

●

●

●

●

● 2,5

90 003 10

●

●

●

●

●

4,0

12

●

●

●

●

●

●

●

●

●

●

16

●

●

●

●

●

6,3

16

●

●

●

●

●

●

0003 ●

000 ●

●

●

●

●

●

●

14

25

●

●

●

●

●

●

●

●

●

●

25

34

●

●

●

●

●

●

0003 ●

0003

●

●

●

●

40

42

●

●

●

●

●

47,5

50

●

●

0003 ●

000 ●

●

63

53

●

●

●

●

●

●

100

67

●

●

●

●

125

80

●

●

●

●

●

160

84

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

160

180

100

●

●

●

●

●

200

100

●

●

●

●

0003 ●

●

●

●

355

125

●

●

●

●

355

130

●

0003 ●

0003 ●

0003 ●

0003

150

●

●

●

●

● ● ● ● ●

Заглушка с несколькими отверстиями

Характеристика: модифицированная — равнопроцентная Материал / конструкция (м3 / ч)

kvs

Ø седла

2,5

20

4,0 6,3

1. 4571

Возможный диаметр седла зависит от номинального размера DN 15

25

●

●

●

20

●

●

●

20

●

003 ●

003 ●

003 ●

003 10

25

●

●

●

●

16

34

●

●

●

20

40

●

●

●

28

50

●

●

56

53

●

●

71

67

●

●

●

●

●

●

●

●

100

84

●

125

84

●

112

100

●

160

105

●

9000 3 200

100

●

280

125

●

200

130

●

N

40

50

80

40

150

200

60

80

● ● ● ● ● ● ● ●

flowserve. com

9

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Дисковая заглушка с дроссельной заслонкой Характеристика: вкл. / выкл. kvs

(м3 / ч)

Диаметр седла

Направляющая заглушки

6,3

16

1

Материал / конструкция

Возможный диаметр седла зависит от номинального размера DN

316SS или 1.4571 N

W

стандарт

●

15

C

25 50

●

16

25

1

●

●

●

35,5

40

1

●

●

●

0003 ●

0003 1

●

●

●

140

80

1

●

●

●

200

100

1

●

400 06

130

1

●

●

●

630

150

1

●

●

●

100

80

200003 мягкий

80

200003 ●

40

40

150

200

60

80

● ● ● ● ● ● ●

Специальное триммерное оборудование — подробности см. В специальной брошюре SAENBRNOIS-00 Тип (трим) Характеристики.. . . . ГРАММ . → мод. равный пер. или же . . . . . L. → линейный

Medium

Flow

• чистый

MultiStream

• незначительно загрязнен частицами

PI. . . . .

…… G Направление потока под пробкой

Жидкости

• низкий потенциал засорения для грязной работы

Заглушка с несколькими отверстиями

Радиальная многоступенчатая система RLS

…… G Направление потока под или …… I над заглушкой для газов и паров

Gases,

• высокий потенциал засорения для грязной работы

Шумоподавление

Тип P.N P. W P.C ∆pI

Тип P. D ∆pI

LO. . . . . • очистить

Дифференциальное давление

Пары и

макс. — 15 дБ (A)

∆pI

…… G Направление потока через заглушку только для жидкостей

Liquid

AO. . . . .

макс. — 30 дБ (A)

ВНИМАНИЕ → для выбора трима требуются экспертные знания! Указанные данные используются только для приблизительного ориентирования и не могут использоваться для определения размеров!

Стандарт герметичности седла IEC 605344: 2007-06 соотв. ANSI / FCI 702-2006 EN 122661: 2012-04

10

Балансировка

Без

Ø d = Ø седла LF = коэффициент утечки см. Стандарт IEC 60534-4, таблица 3, примечание 2 или ANSI / FCI 70-2 -2006 Таблица 2 Код заглушки

Класс утечки Испытательная среда

Металл по металлу с седлом

… D …

IV

Газ

Металл по металлу с седлом увеличенное усилие уплотнения

… F ..

V

Газ

с мягким седлом

…T …

VI

Gas

с мягким седлом

… B …

P12

Gas

Испытательное давление

макс. Утечка в седле

Рабочее давление, макс. 3,5 бар

0,000 1 · kvs

Рабочее давление, макс. 50,7 фунт / кв. Дюйм

0,000 1 · cv

Рабочее давление, макс. 3,5 бар Рабочее давление, макс. 50,7 psi Рабочее давление, макс. 3,5 бар Рабочее давление, макс. 50,7 psi Рабочее давление, макс. 6 бар

Код утечки IV G 1

0,000 010 8 · Ø d

VG1

0,3 · ∆p · LF

VI G 1

отсутствие визуальной утечки

A

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Характеристика клапана Тип (трим)

Применение G Модифицированная равнопроцентная характеристика расхода • Равнопроцентная характеристика используется для сильно изменяемого перепада давления. • «Мягкая» характеристика на входе снижает импульсы давления за короткое время закрытия. • Равнопроцентная характеристика связывает равные приращения хода с равными процентными приращениями соответствующего значения Cv / Kv. • Равнопроцентная характеристика рекомендуется для перепада давления •

∆p0 / ∆p100> 2

L Характеристика линейного расхода • Линейная характеристика используется для постоянного перепада давления при различных нагрузках. • Линейная характеристика связывает равные приращения хода с равными приращениями значения Cv / Kv.• Линейная характеристика рекомендуется для перепада давлений ∆p0 / ∆p100> 1

Привод — «Линейный тип» Конструкция привода

Тип (привод) / размер

макс. Force

Воздух / Источник питания

250 Н ÷ 39000 Н

1,2 бар ÷ 6,0 бар

в зависимости от размера привода

в зависимости от размера привода

макс. Усилие

Источник питания

Положение отказа

IT 253 503 701

Пневматический

PB 253 503 701 1502 3002

Маховик

• без • верхнего монтажа (опция) • бокового монтажа (опция)

Шток • втянутый • выдвинутый

в зависимости от размера привода

Производитель: Flowserve Villach Operation

Привод — «линейный тип» Конструкция привода

с ручным управлением

Тип / размер

HB 12 16 20 Производитель: Flowserve Villach Operation

13 00 Н ÷ 30 000 Н в зависимости от размера привода

двуручное ручное управление Сила 200 Н

Положение отказа

Шток • заблокирован

Маховик

• установлен сверху

flowserve. com

11

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Размеры и масса

dh

(Значения в миллиметрах → мм соответственно в килограммах → кг)

HS

Ød

Номинальный размер DN Описание

25

40

50

80

100

150

200

60

80

h

15

Ход поршня = 200003 в соотв.согласно EN 558 line 1

Ød Крышка Диаметр dh

Высота крышки

≈ Высота

40

130

160

200

230

310

350

480 600 9000

130

130

165

165

200

260

280

260

38

38

38

38

32

HS

для

Стандартная крышка

800

800

800

900

900

1100

1100

1100

h

пластина

5

660

660

625

815

800

840

для

Стандартный капот

14

14

24

27

64

94

182

283

≈ Масса

Сварные концы соответствуют

BL

EN 12627 — Рисунок 2: 1999, дюймы

DN

A

T

Предпочтительные размеры сварочных концов корпуса

DN

Номинальное давление 40

15

25

40

50

80

100

150 200 9000

150 200 9000 35

50

62

91

117

172

223

A

Внешний диаметр клапана

B

Внутренний диаметр клапана

D

Наружный диаметр трубы

33,7

48,3

60,3

88,9

114,3

168,3

219,1

T

Толщина трубы

2,0

2,3

2,6

2,9

3,2

3,6

4,5

6,3

B = øD — 2xT

Подключение Размеры согласно EN 12627 — Рисунок 2: 1999 в миллиметрах соотв.ISO 4200 — Серия 1 — Диапазон E

12

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Пневматический линейный привод с многофункциональной вилкой

ØA

(Значения в миллиметрах → мм соответственно Килограмм → кг) Площадь (см2)

250

Ход

500 20

700 40

20

40

ØA

265

352

352

405

335

455

560

545

550

≈ Вес

16

31

40

46

46

~ H

Пневматический привод с приводом

Хомут

ØA

(Значения в миллиметрах → мм, соответственно, килограмм → кг) Площадь (см2)

250

500

700

Ход

20

20

9000 3 40

20

40

60

ØA

265

352

352

405

405

405

≈H

450

450

545

600

≈ Вес

16

31

40

46

46

46

~ H

Описание

S

Всю дополнительную информацию см. В Техническом бюллетене!

ØA

Описание

Площадь (см2) Ход

1500

3000

20/40/60/80

40/60/80

ØA

548

548

9000 800

1140

≈ Вес

124

240

~ H

~ H

ØA

S

S

Ручное управление (значения в миллиметрах → мм соответственно Описание

0003 → кг)

Ручной ход Ход

HB 12

HB 16

HB 20

20

40

60/80

ØA

300

300

400

≈H

480

≈ Вес

17

17

18

flowserve.com

13

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Регулирующий клапан холодного ящика — Valtek CS код заказа Valtek CS

Тип C726

D

S

V

N

A

Размер

PN

Материал корпуса / Сертификат

50

40

1.4408

O

O

A

O

тип шарнира D в соотв. согласно EN 12627 — Рисунок 2 Угол установки S ≥ 25 ° Угол установки V

Заглушка P

O

N

D

1

G

G

Седло

kvs

Накладка

40

1.4571

Конструкция корпуса Конец под приварку Монтажное положение

Опция Без масла и смазки согласно T007 Без масла и смазки для кислорода согласно T007 SIL

14

PLATOINDKWCDFTB 1 GHLAGI 4-150 0,16 — 450 1.4571

O0006

A

POA

Valtek CS — DIN FCD SAENTBC726-00-A4 06/15

Пневматический многопружинный привод — Код заказа FlowAct Код заказа

FlowAct

I

T

Конструкция привода

Внутренний воздух подача

I

Внешняя подача воздуха

P

Конструкция вилки

Многофункциональная вилка для клапанов серии C726

T

Вилка NAMUR для клапанов серии C726

B

503

Размер привода

250

38.75

Ход

20

0,79

253

(см 2 / дюйм 2)

500

77,50

(мм / дюйм)

20, 40

0,79, 1,57

Цвет

700

108,50

20, 40, 60

0,79, 1,57, 2,36

701

1500

232,50

20, 40, 60, 80

0,79, 1,57, 2,36

3,15 9000 1502

3000

465.00

40, 60, 80

1,57, 2,36, 3,15

B

FY

Z

B

синий, с порошковым покрытием

Ход по переменному току (мм) 1)

Привод

25000 503

701

1502

Усилие привода (Н)

500

1 000

1400

3002

3000

6000

AD

6 000

11250

22500

Диапазон пружины

0,2 — 1,0

3-15

20, 40, 60, 80

(бар / фунт / кв. Дюйм)

0,4 — 2, 0

6 — 29

40, 60, 80

0,5 — 1,9

7 — 28

20, 40, 60

0,75 — 1,4

11-20

40, 60, 80

0,8 — 1,6

12 — 23

20

2 000

1,0 — 2,4

15-35

20, 40, 60 , 80

2 500

1,3 — 2,1

19-30

40, 60, 80

1,5 — 2,1

22-30

20

1,5 — 2,7

22 — 39

20, 40, 60, 80

3750

7 500

10 500

1,5 — 3,8

22-55

20, 40, 60

3750

7 500

10 500

VI

1,8 — 2,7

26 — 39

20

12 600

JC

2,0 — 3,5

29 — 51

40, 60, 80

2,0 — 4,8

29 — 70

20, 40, 60

2,3 — 3,4

33 — 49

20

2,6 — 4,2

38 — 61

40, 60, 80

3,0 — 4,2

44 — 61

20

1250

2500

BL

3 500

5 000

7 000

30 000 39 000

10 00 0

DY EP

22500

VP

22 500

VC

FS

30 000 5 000

KI MU

12 000

14 000

FY 100

AJ

39 000

RJ

21 000

O

без верхнего монтажа «облегченная конструкция»

L

сверху «тяжелая конструкция»

H

бокового монтажа «облегченная конструкция»

S 2 )

центральная установка «тяжелая конструкция»

Z 2)

Положение безопасности

Пружина для закрытия

Z

при отсутствии воздуха

Пружина для открытия

A

Пружина для закрытия

S

выходит из строя под действием пружины для открытия

T

Ход

B

3002 2)

белый, с желтым порошковым покрытием, с порошковым покрытием

Маховик

O

20

900 03 0.79

A

40

1,57

B

60

2,36

C

80

3,15

D 1)

Не каждая комбинация диапазона пружины / хода возможна для каждого размера привода! 2) Свяжитесь с заводом-изготовителем!

Ручное управление — код заказа Код заказа

Ручное управление

B

16

Внутренняя подача воздуха

Конструкция вилки

Хомут NAMUR для клапанов серии C726

B

12

Ход

0.79

12

16

(мм / дюйм)

40

1,57

16

60, 80

2,36, 3,15

20

20

B

H Дизайн

H

Ход

20

0,79

A

(мм / дюйм)

40

1,57

B

60

2.36

C

Flowserve.com

15

США Flowserve Flow Control Division 1350 N. Mt. Springs Parkway Springville, UT 84663 США Телефон: +1 801 489 8611 Факс: +1 801 489 3719 Austria Flowserve Control Valves GmbH Kasernengasse 6 9500 Villach АВСТРИЯ Телефон: +43 (0) 424241181-0 Факс: +43 (0) 424241181 — 50 Франция Flowserve France SAS PB 60 63307 Thiers Cedex FRANCE Телефон: +33 4738 04266 Факс: +33 4738 01424

Valtek CS FCD SAENTBC726-00-A4 Напечатано в США, июнь 2015 г.

Чтобы найти местного представителя Flowserve или получить дополнительную информацию о Flowserve Corporation см. на сайте www.flowserve.com или позвоните в США 1 800 225 6989

Корпорация Flowserve заняла лидирующие позиции в отрасли в разработке и производстве своей продукции. При правильном выборе этот продукт Flowserve предназначен для безопасного выполнения своей предполагаемой функции в течение всего срока службы. Однако покупатель или пользователь продуктов Flowserve должен знать, что продукты Flowserve могут использоваться во многих сферах применения в самых разных промышленных условиях эксплуатации. Хотя Flowserve может (и часто предоставляет) общие рекомендации, он не может предоставить конкретные данные и предупреждения для всех возможных приложений.Таким образом, покупатель / пользователь должен нести полную ответственность за правильный выбор размеров и выбор, установку, эксплуатацию и техническое обслуживание продукции Flowserve. Покупатель / пользователь должен прочитать и понять инструкции по эксплуатации и техническому обслуживанию (IOM), прилагаемые к продукту, и обучить своих сотрудников и подрядчиков безопасному использованию продуктов Flowserve в конкретном приложении. Хотя информация и спецификации, содержащиеся в этой литературе, считаются точными, они предоставляются только в информационных целях и не должны рассматриваться как сертифицированные или как гарантия удовлетворительных результатов, если полагаться на них.Ничто из содержащегося здесь не может быть истолковано как гарантия, явная или подразумеваемая, в отношении любого вопроса, касающегося этого продукта. Поскольку Flowserve постоянно совершенствует и обновляет конструкцию своей продукции, приведенные здесь характеристики, размеры и информация могут быть изменены без предварительного уведомления. В случае возникновения каких-либо вопросов относительно этих положений покупатель / пользователь должен связаться с Flowserve Corporation в любом из ее представительств или офисов по всему миру. © 2014 Flowserve Control Valves GmbH, Филлах, Австрия, Европа.Flowserve является зарегистрированным товарным знаком Flowserve Corporation.

Опыт в сфере движения

Индия Flowserve India Controls Pvt Ltd.
