Как установить расширительный бак в системе отопления

Содержание

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла,
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
• манометром измеряется давление в системе, а потом в воздушной камере бачка,
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Схема подключения расширительного бака в системе отопления

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

• С мембраной тарельчатого типа;
• с грушевидной мембраной.

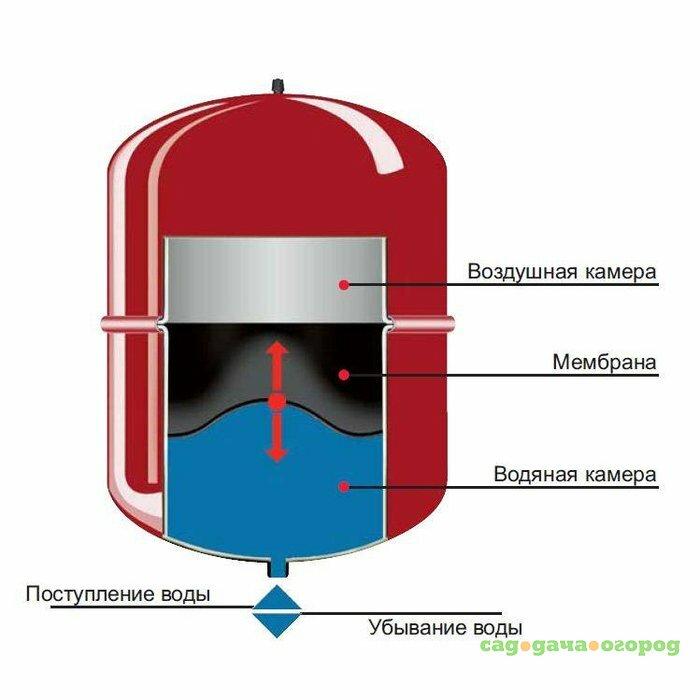

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

• Vсум — общий объём сети.
• Ерас — коэффициент, учитывающий тепловое расширения среды
• Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

• Vос = 30 x 15 = 450 л.
• P м = 2.5 бар
• P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

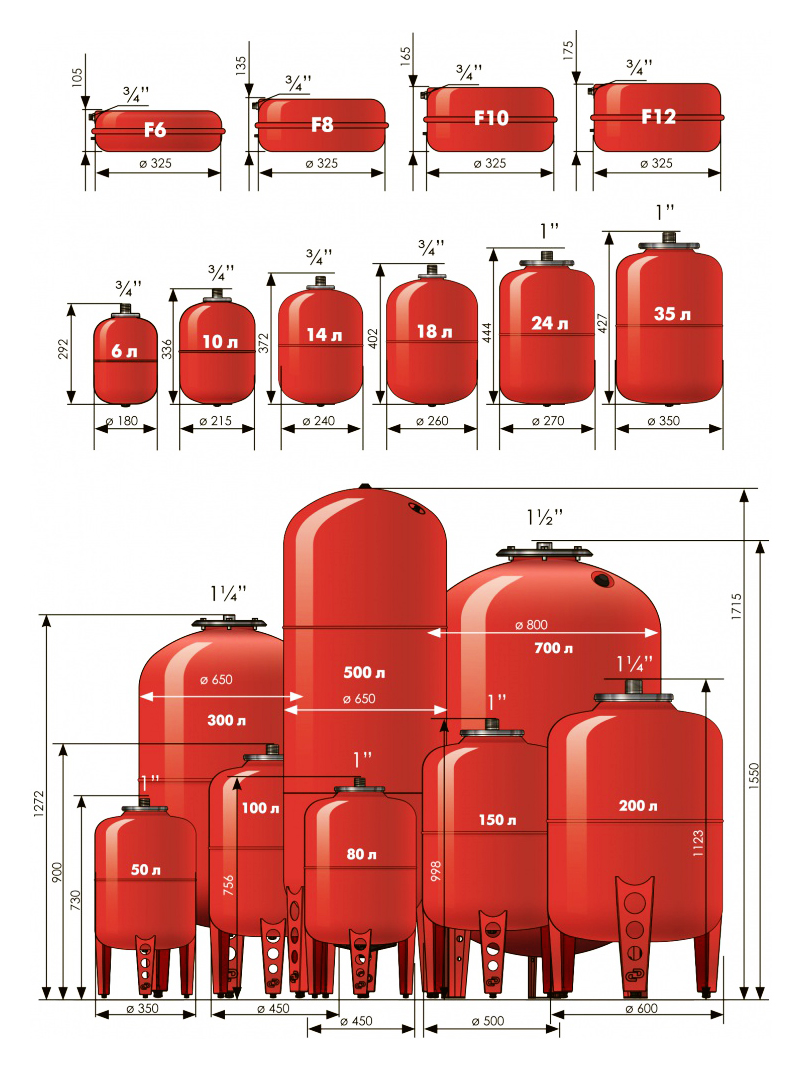

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

1. Бак размещают над котлом по прямому стояку подающей магистрали.
2. Корпус бака требуется тщательно теплоизолировать.
3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

1. Эксплуатация бачка при давлениях, выше допустимого размера.
2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

• компенсация теплового расширения воды в закрытых системах отопления;
• в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
• в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
• поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Установка расширительного бака в закрытой системе отопления

Перед покупкой системы водяного отопления перед владельцем дома стоит вопрос о том, какой тип лучше устанавливать — закрытый или открытый. Все возможные конструкции имеют плюсы и минусы, но на сегодняшний день очень популярен закрытый тип с автоматической циркуляцией. Одно из главных её преимуществ — это установка расширительного бака в системе отопления, поскольку он полностью герметичен.

Конструктивные особенности

Хотя на сегодняшний день появилось достаточно много новых отопительных приборов, конструкция с передачей тепла по циркулирующей в системе жидкости с высокой теплоотдачей — самая распространённая в мире. В качестве рабочей жидкости в основном используется вода, но при особых температурных обстоятельствах применяются и другие вещества, к примеру, антифриз. Он имеет довольно низкую температуру замерзания.

Носитель тепла нагревается в котле и переносится по трубам в батареи, конвекторы или каналы тёплого пола, расставленные в помещении. Пройдя последнюю точку, вода возвращается обратно в котёл для повторного нагрева. К расстановке точек следует относиться внимательно. Если планировку сделать неправильно, в помещении не будет комфортной температуры при любом котле.

Как правильно установить бак для достижения приемлемых условий, вы увидите в этом видео:

Именно для предотвращения таких проблем осуществляется подключение расширительного бака к закрытой системе отопления. Ещё до недавнего времени достойной альтернативы и не существовало. Если подключать такой бачок, его необходимо было установить на самую высокую точку дома (чердак, к примеру), где он прекрасно выполнял свои функции.

Несомненным плюсом расширительного бака является то, что при увеличении температуры, излишки теплоносителя попадают в бак

Система открытого типа состоит из таких элементов:

• котёл;
• открытый расширительный бачок;
• стояк подачи;
• радиатор отопления;
• насос.

При желании можно переключаться от принудительной циркуляции к естественной и в обратную сторону.

Система закрытого типа — это полностью изолированная от атмосферных воздействий конструкция. В ней есть постоянное фиксированное давление, а расширение теплоносителя компенсируется специальными конструктивными особенностями расширительного бачка.

Плюсы закрытой системы отопления

Обычный открытый расширительный бачок является более простым вариантом, если в полной мере справляется со своей задачей. Он гораздо дешевле, чем расширительный бачок системы отопления закрытого типа. Кроме того, открытую конструкцию можно сделать и самостоятельно. Иногда для этого используют лист металла или даже пластиковые канистры.

Поэтому многие могут задаться вопросом, а есть ли смысл устанавливать закрытую конструкцию. Оказывается, что есть, так как она имеет ряд значительных преимуществ:

1. Закрытая (герметичная) система отопления исключает возможность испарения воды. Кроме того, можно заливать и другие теплоносители (антифриз). Это необходимо, если в доме проживают не постоянно, а время от времени.
2. В открытой системе бак должен располагаться на чердаке или в другой самой высокой точке относительно всей конструкции. Это требует дополнительных работ по изоляции расширительного бака, чтобы в зимнее время теплоноситель не замёрз. Вопроса, куда ставится бачок, тоже не возникает, так как он может устанавливаться в любом месте помещения. Идеальный вариант — система обратки перед входом в котёл. Таким образом бачок в меньшей степени подвергается температурному воздействию от разогретого теплоносителя. Но в то же время месторасположение конструкции не должно создавать дисбаланс в интерьере помещения в том случае, к примеру, если бачок находится в коридоре.
3. Трубы и радиаторы системы при открытом типе подвержены коррозии и повышенному газообразованию. Происходит это из-за постоянного контакта теплоносителя с воздухом.

Кроме воды, в закрытую систему отопления целесообразно заливать антифриз

Закрытая система гораздо быстрее прогревает теплоноситель. Регулировки температуры очень точные и чувствительные. Теплопотери в области расширительного бака вовсе нет, в отличие от открытой системы.

Температурная разница теплоносителя при выходе из котла и при входе с обратки намного меньше, чем в системах открытого типа. Это существенно влияет на срок службы системы.

Для создания закрытой конструкции необходимо закупать трубы меньшего диаметра, что влечёт меньшие финансовые и трудовые затраты. Возможно это при монтаже конструкции с принудительной циркуляцией.

В бачке открытого типа необходимо постоянно следить за уровнем теплоносителя. Нужно регулировать уровень, чтобы не было перелива при заполнении, а также чтобы жидкость не опустилась ниже критической точки. Такие проблемы можно решать установкой дополнительных элементов, таких как патрубки перелива, поплавковые камеры и прочее. В закрытой конструкции этих проблем нет.

Главным преимуществом расширительного бака отопления закрытого типа является возможность подключения различных батарей, конвекторов, тёплого пола, а также бойлера.

Из минусов можно считать необходимость установки систем безопасности: манометра, термометра, предохранительной системы и автоматических воздухоотводчиков. Хотя это сложно назвать недостатком, поскольку эти элементы обеспечивают безопасность и являются необходимыми согласно государственным нормам.

Вывод один — установка закрытой конструкции и расширительного бачка явно себя оправдывает. Цена изделия немного выше открытого типа, но оно в несколько раз эффективнее и надёжнее.

Принцип действия

Как правило, вся система монтируется в стальной корпус различных форм, к примеру, в форму таблетки. Материал для изготовления такого корпуса используется только качественный, с антикоррозионным покрытием. С внешней стороны металл эмалированный. Привычный цвет таких бачков, выпущенных на заводе, — красный. Есть бачки синего цвета, но они не рассчитаны на высокие температуры и должны соответствовать определённым санитарно-гигиеническим требованиям.

Конструкция расширительного бачка закрытого типа не отличается особой сложностью

С одной стороны бачка есть патрубок с резьбой для соединения с системой, а с другой — ниппельный клапан, функция которого заключается в создании нужного давления в системе. Внутри вся камера разделена на 2 части. В камере со стороны патрубка находится теплоноситель, а с противоположной стороны — камера для воздуха.

Камеры разделены мембраной, которая сделана из эластичного материала. Он имеет низкий показатель диффузии. Её форма сделана с учётом изменения давления в камерах.

Принцип действия тоже не является сложным:

1. Сначала при подключении бачка к системе камера наполняется теплоносителем. Давление в обеих камерах при этом выравнивается. Система получает статическое положение.
2. Когда теплоноситель нагревается, повышается и давление в конструкции, сопровождаемое увеличением объёма жидкости. При этом мембрана изменяет свою форму. В камере теплоносителя объём жидкости увеличивается, соответственно, и сама камера становится больше из-за изгиба мембраны, а камера с воздухом — меньше. Давление воздуха в системе также при этом увеличивается.

Закрытые системы отопления не могут нормально работать, если к ним не подключен бак для отопления

При уменьшении температуры теплоносителя излишнее давление в воздушной камере способствует возвращению мембраны в изначальное положение, то есть происходит выравнивание объёмов двух камер.

Если давление слишком большое, то в этом случае должен сработать клапан безопасности, который выпустит излишки жидкости из системы. Есть заводские модели бачков, которые оборудованы собственным предохранительным клапаном.

Также каждая модель может иметь свои характерные особенности. К примеру, есть разборные и неразборные бачки. В первых предусмотрен специальный фланец для разборки и замены мембраны в случае её выхода из строя. В комплекте могут быть специальные кронштейны или хомуты для крепления к стене или предусмотрены ножки для обустройства на земле.

Кроме этого, форма и конструктивные особенности самой мембраны могут тоже отличаться. Часто применяются мембраны баллонного типа. Она имеет достаточную эластичность и по факту является водяной камерой. С ростом давления мембрана такого типа растягивается. Именно подобные конструкции имеют возможность замены элементов в случае выхода их из строя, так как являются разборными.

Расчёт объёма

Объём бака в закрытой системе должен составлять 10% от общего объёма проводника тепла. То есть, необходимо посчитать общий объём жидкости в трубах, батареи и в целой системе. Десятая часть от этой цифры должна находиться в расширительной ёмкости. Но такие цифры могут использоваться только в том случае, когда теплоноситель — вода. Если используется антифриз, то объем бака увеличивается на 50%.

Расчет необходимого объема бака не составляет трудностей, но при подключении оборудования лучше отдавать предпочтение большим размерам

Если быть более точным, то ниже описанный пример расчёта:

• общий объём системы — 28 литров;
• размер бачка — 2,8 литра;
• размер бака с антифризом — 4,2 литра.

В любом случае при покупке и подключении такой ёмкости лучше отдавать предпочтение большим размерам. Запас места только положительно повлияет на работу конструкции. Если нет опыта в монтаже и расчёте, то можно использовать онлайн-калькуляторы, они есть на специализированных сайтах.

Самостоятельная установка

Для человека, который имеет даже небольшой опыт сантехнических работ, установить и подключить мембранную ёмкость не составит большого труда. Для совсем новичков в этой области необходимо воспользоваться схемой подключения расширительного бака в системе отопления. Это позволит избежать ошибок при монтаже.

Схема подключения расширительного бака в системе отопления поможет избежать ошибок при установке

Для начала следует сделать разрез, в который будет запаковываться тройник. Как правило, это делается на циркуляционной трубе, но можно и на трубе обратки максимально близко к котлу. Тип установки и крепление может быть разный и зависит от материала, из которого изготовлены трубы: металл, полипропилен, пластик и другие.

Расширительный бачок можно поставить в любом месте. Он должен обязательно быть оборудован краном на патрубке, необходимым для отключения конструкции во время проведения профилактических и ремонтных работ. Для этого необходимо также между бачком и краном установить соединительную гайку (американского типа). Если конструкция работает, кран должен находиться в открытом положении.

Установив систему отопления, обязательно проверьте соединительные места на предмет подтекания

С обратной стороны в кран фиксируется соединительная труба, другой конец которой монтируется к тройнику. Его длина и другие конструктивные особенности значения не имеют, но, как правило, делаются по кратчайшему пути к тройнику и системе обратки.

После монтажа бачок заполняют теплоносителем. Если никаких подтеканий и утечек жидкости не обнаружено, установку вакуумного бачка можно считать завершённой. Также нужно проверить все места соединения.

Схема подключения расширительной ёмкости бака в системе отопления не является большой сложностью, но необходимо напомнить, что система герметичного типа в обязательном порядке должна иметь надёжную систему безопасности, включая манометр и термометр, а также различные клапаны. Манометр для удобства лучше устанавливать вблизи от бачка.

Виды и назначения расширительного бака. Расширительный бак для отопления статьи. Виды и назначение гидроаккумуляторов. АКВА-ДІМ

ГИДРОАККУМУЛЯТОРЫ — РАСШИРИТЕЛЬНЫЕ БАКИ.

Расширительный бак для отопления — назначение и состав.

Неотъемлемой частью системы индивидуального отопления есть специальная емкость, с помощью которой в процессе нагрева гасится повышения давления воды в сети. Эта емкость — и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной.

Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели. Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко.
Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона. Первый вариант в основном используется в небольших баках, а второй — в больших. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.

Расширительный бак для отопления — схема установки в открытой и закрытой системах.

Что такое расширительный бачок и для чего он нужен? Само его название подсказывает: для расширения.
При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните?
Вода или любой другой теплоноситель, нагреваясь, расширяются. Как только усилия превысит прочность трубы или радиатора на разрыв… Бум!

Причина возможной аварии — в том, что вода меняет свой объем при нагревании, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствует.

Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.

Однако мы описали только одну из функций расширительного бака. Кроме закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бак можно обнаружить:

— В открытых системах, контактирующих с атмосферным воздухом.

— В системах централизованного отопления с верхним розливом.

Случай, если расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления. В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитями в случае центрального отопления — всего лишь около двух метров.

В системах отопления частных домов с естественной циркуляцией — и того меньше.

Вариант, при котором перепад напора воды никак не может выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить какую-то емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, конечно, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.

Как и где ставить расширительный бак.

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Где там инструкция по установке расширительного бачка?

ОТКРЫТАЯ СИСТЕМА. В этом случае ответ подскажет простой здравый смысл. Открытая система отопления представляет собой, по сути, один большой сосуд сложной формы со специфическими конвекционными потоками в нем. Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком.

2. Беспрепятственное перемещение пузырьков воздуха туда, куда они бросятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

Установка расширительного бака отопления в открытой системе всегда выполняется в ее верхней точке. Чаще всего — наверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хотя вам и придется их проектировать) — в верхней точке разлива на чердаке. Сам бачок для открытой системы не требует запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора). Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в его люк можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обыкновенным ведром.

ЗАКРЫТАЯ СИСТЕМА.

Здесь и к выбору стороны, и к его монтажу придется отнестись достаточно серьезно. Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах. Монтаж расширительного бака системы отопления оптимальный в том месте, где течение воды наиболее близко к ламинарного, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке разлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и тушить гидроудары, а воздух мы прекрасно стравить через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

Баки в заводской комплектации иногда обеспечиваются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он. Если нет — докупить и смонтировать рядом с баком.

Электрические и газовые котлы с электронными термостатами часто поставляются со встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.

Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.

Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.

Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяет отопления с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшие золотником предохранительного клапана, к сожалению, не так уж редка.

Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.

Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с ней на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Внимание! На фото насос под электрокотлом расположен НЕПРАВИЛЬНО! Ось вращения крыльчатки насоса должна быть параллельна полу.

ШТАТНОЕ МЕСТО В СИСТЕМЕ.

Устройство расширительного бака системы отопления с грушевидной мембраной, устройство расширительного бака. Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания — на крыше дома или на его чердаке. Бак при этом утепляется изоляционными материалами, чтобы вода в нем не замерзала и соединяется с обратным трубопроводом, чтобы не допустить закипания.

В случае переполнения предусмотрен сброс воды из бака в канализацию. Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Особое внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно растет.

ВАЖНЫЕ РАБОЧИЕ ПАРАМЕТРЫ.

Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.

Для закрытых баков определяющий элемент — это мембрана, а точнее — материал, из которого она сделана.
Она должна иметь термоустойчивостью и при этом высокой эластичностью.

Выбирая бачок, следует ознакомиться со следующими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Полезная информация по продукции разного типа назначения >>

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

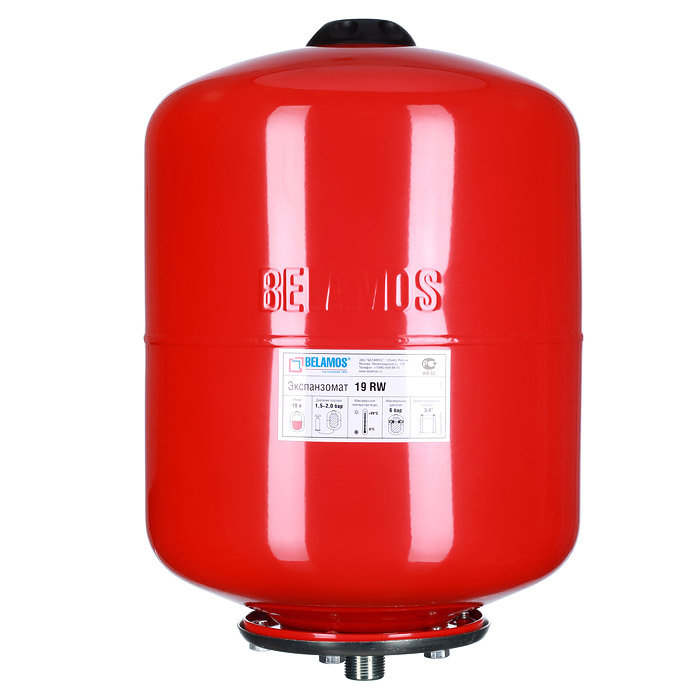

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

• объем системы — С;
• максимальное рабочее давление системы — Pмакс;
• начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
• коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)

Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

• он должен быстро направлять нагретый теплоноситель вверх;
• должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

• не предполагает наличие запорной арматуры;
• нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

• осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т.д.;
• раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
• следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
• если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Расширительный бак

— Боб Вила

Схема расширительного бака

: SupplyHouse.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимально увеличить эффективность и ожидаемый срок службы своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления — бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», — объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак — это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка — это относительно простой процесс, который, как правило, может быть завершен менее чем за час мастером своими руками. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным департаментом, прежде чем приступать к любой установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размера расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, которые лучше всего подходят для вашей системы.

Стоимость расширительных баков

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным. Жидкость остается там до тех пор, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены. .Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP). Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр.Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1. Котлы по своей конструкции вырабатывают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры. Конструкция. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требуется дорогостоящий смесительный клапан или специальные регуляторы для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель для бытовых нужд обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Расширительные баки водогрейного котла

Бойлер с надлежащим управлением и контролем воздуха, гидравлический воздушный шлюз будет исключен или значительно сведен к минимуму. Необходим воздух внутри гидронной системы. Однако только в том случае, если воздух находится в расширительном бачке, где он обеспечивает амортизацию. Подушка для воды, когда вода нагревается и происходит расширение.

Кроме того, для удаления загрязненного воздуха в нежелательных местах используются средства контроля и удаления воздуха, а также процедуры минимизации.Воздух будет оседать в таких местах, как стояки в петле трубопровода. Это необходимо для того, чтобы загрязненный воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте в гидравлическом контуре.

Большой коммерческий расширительный бак для гидравлической системы с охлажденной водой

Типы расширительных баков водогрейного котла

Расширительные баки водогрейного котла

Существуют два основных типа расширительных баков, используемых для гидравлических систем:

• Стальной расширительный бак выглядит как длинный стальной барабан
• Расширительный бак баллонного типа

Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже.Расширительные баки используются в системах нагрева горячей воды, в системах охлаждения охлажденной воды, а также в бытовых водонагревателях, где возникает проблема с давлением и гидроударами.

Расширительные баки используются в жилых и коммерческих приложениях для гидроники, включая системы охлажденной и горячей воды.

Стальные расширительные баки в контуре системы водогрейного котла

Разница между стальным расширительным баком и расширительным баком баллонного типа.

Стальные расширительные баки существуют и сегодня, хотя во многих более новых системах водогрейных котлов используются расширительные баки баллонного типа.В стальном расширительном баке воздух и вода соприкасаются друг с другом. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

Никакая жидкость не сжимается. Воздух действительно сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды. Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, возникающее при нагревании воды.

Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Основы физики. Любая система термальной воды, будь то система водяного отопления или система охлаждения в замкнутой системе, нуждается в расширительном баке для расширения и сжатия.

Соотношение воздуха и воды внутри стального расширительного бака

Расширительные баки водогрейного котла

Отношение воды к воздуху внутри стального расширительного бака является оптимальным при 2/3 воды на 1/3 воздуха.Для резервуаров, не оборудованных защитным стеклом, требуется штуцер Airtrol. На дне расширительного бачка находится штуцер. Внизу есть отверстие для выпуска воздуха. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бачок. Наконец, это позволяет вам отрегулировать уровень воды до 2/3 оптимального уровня.

Расширительный бак необходимо изолировать от гидравлического контура перед открытием вентиляционного отверстия в нижней части фитинга расширительного бачка Airtrol. Это означает, что в трубе должна быть задвижка или шаровой кран, выходящий из котельной системы и ведущий к расширительному баку.Следовательно, запорный клапан. Если расширительный бак залит водой, используется штуцер Airtrol (иногда называемый штуцером расширительного бака B&G Airdrop), чтобы легко восстановить надлежащее соотношение воздуха и воды. Наконец, надлежащее соотношение воздуха и воды внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки надлежащего соотношения воздуха и воды. Соотношение воздух / вода внутри стального расширительного бачка.Если стальной расширительный бачок не оборудован ни смотровым окном, ни штуцером Airtrol, заполнение бака до нужного соотношения — это игра в угадывание. Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет должным образом заполнено.

Определение размеров расширительных баков в гидравлических контурах системы водогрейного котла

Определение размеров расширительных баков происходит в соответствии с уравнением в механических кодах. Однако большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ / ч.Кроме того, еще одним фактором является тип конвекторов, установленных в контуре, например, медный плинтус или чугунные радиаторы. Лучший калькулятор размеров, который я использую лично при расчете размеров расширительных баков, можно найти в Amtrol.

Стальной расширительный бак Над котлом

Очень важно соотношение воздуха и воды внутри стального расширительного бака. Это так же важно, как и наличие расширительного бачка подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура.И емкость системы водогрейного котла. Подбор стального расширительного бака в системе водогрейного котла производится перед установкой. Разработчик котельной системы определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

Если система водогрейного котла проработала без проблем более года и внезапно возникла проблема, когда предохранительный клапан периодически выпускает воздух, маловероятно, что размер стального расширительного бака является проблемой.Наконец, с резервуарами теплового расширения время от времени возникают проблемы, будь то стальной резервуар или резервуар-дозатор.

Для правильной работы и поддержания необходимого давления системе водяного отопления необходим расширительный бак. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется накопительный резервуар. То есть для повышенного давления и объема воды. Система нагнетает давление, и для расширения воды нужно куда-то идти.

Автоматические воздуховыпускные устройства и стальные расширительные баки в контурах системы водогрейного котла

Расширительные баки водогрейного котла

Не рекомендуется устанавливать в системах водогрейных котлов стальные расширительные баки автоматические вентиляционные отверстия в контуре.Однако есть много водогрейных котлов со стальными расширительными баками, у которых есть автоматические воздухоотводчики. Воздухоотводчики находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды в гидравлическом контуре, оборудованном стальным расширительным баком, должен находиться непосредственно под баком.

В идеале подпиточная вода подается в котельную. Крошечные пузырьки воздуха в подпиточной воде поднимутся вверх. Воздух будет попадать в бак, а не в гидравлический контур. Это уменьшит или предотвратит гидравлическую воздушную пробку.Кроме того, поскольку воздух и вода внутри стального расширительного бачка соприкасаются, вода может поглощать некоторое количество воздуха, когда вода в системе охлаждается.

Более того, это отчасти причина того, что некоторые стальные расширительные баки затопляются водой; его потребуется слить. Кроме того, стальные расширительные баки со стеклами объекта контролируются на предмет затопления, просто наблюдая за стеклом объекта.

Размеры расширительного бака баллонного типа и номинальное давление

В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха.Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, которые возникают со стальными расширительными баками и поглощением воздуха водой при расширении в гидравлическом контуре горячей воды. При установке нового расширительного бачка баллонного типа важно следовать инструкциям производителя. Кроме того, большинство производителей требуют установки как можно ближе к всасывающей стороне циркуляционного насоса.

Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бачок; он поглощает дополнительное давление, создаваемое в гидравлическом контуре водогрейного котла, когда вода в гидравлическом контуре нагревается.Кроме того, некоторые системы скважин имеют расширительные баки для поглощения давления, создаваемого скважинным насосом.

В контуре водогрейного котла важно правильно рассчитать размер бака-дозатора. Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неподходящий расширительный бачок или не поддерживается надлежащее давление воздуха на воздушной стороне расширительного бачка, то предохранительный клапан будет периодически опорожняться.

Давление на воздушной стороне расширительного бака баллонного типа не должно превышать 2–4 фунта на квадратный дюйм давления воды.Кроме того, настройка клапана редуктора давления. Большинство бытовых редукционных клапанов давления имеют настройку ~ 12 фунтов на кв. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

Давление наполнения расширительных баков в гидравлических контурах

Всегда следуйте рекомендациям производителя по определению размеров расширительного бачка. Кроме того, см. Выше правильный размер и ссылку на калькулятор. Воспользуйтесь следующей формулой для заполнения воздушной стороны расширительного бачка до требуемого давления воздуха.Это будет статическое давление, необходимое для того, чтобы поднять воду до максимального уровня, а затем добавить 4 P.S.I. (Давление наполнения + 4 P.S.I. = давление наполнения на стороне воздуха расширительного бачка).

В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления гидравлического контура перед заполнением воздушной стороны расширительного бака баллона воздухом.

Как работает расширительный бак котла?

Чтобы узнать, как работают расширительные бачки, прочтите нашу статью по этой теме.Как работают расширительные баки?

Проблемы с заправкой расширительного бака мочевого пузыря в гидравлических контурах

Не заправленный расширительный бак мочевого пузыря позволяет холодной воде поступать в резервуар, когда вода контура холодная. Переполненный расширительный бак не позволит воде, нагретой в контуре и котле, расшириться в расширительный бак. Кроме того, если существует проблема с прерывистой вентиляцией предохранительного клапана. Наконец, необходимо проверить давление в расширительном баке баллона.

При проверке этого давления всегда помните, что необходимо изолировать систему от расширительного бачка баллона. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что монтажная бригада котла добавила шаровой или запорный клапан к линии, идущей от контура котла к расширительному баллону.

Управление воздухом и контроль воздуха в гидравлических контурах — предотвращение проблем с расширительными баками

Расширительные баки мочевого типа также нуждаются в хорошем управлении воздухом и контроле воздуха для удаления воздуха.Воздух мигрирует в контур водогрейного котла, а воздух вымывается из воды. Сепаратор воздуха необходим вместе с автоматическим воздухоотводчиком, чтобы избавиться от воздуха.

Освобождает от подпиточной воды воздух, попадающий в гидравлический контур и систему водогрейного котла. Воздух также поступает в результате разделения посредством нагрева и охлаждения. В стальных расширительных баках воздух поступает в расширительный бак. Однако в расширительных баках баллонного типа воздух должен быть удален из системы гидравлического контура.

Гидравлический контур водогрейного котла с расширительным баком баллонного типа представляет собой полностью герметичную и герметичную систему. Следовательно, когда воздух каким-либо образом попадает в систему, он должен быть удален. В противном случае гидравлическая воздушная пробка возникнет в самом гидравлическом контуре с горячей водой или в ответвлении гидравлического контура.

Воздушный шлюз предотвратит нагревание, создав проблему циркуляции котла. Таким образом, важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах водяных водогрейных котлов, в которых используются расширительные баки баллонного типа.

Размещение и установка расширительного бака в системе водогрейного котла Гидравлический контур

В системе водогрейного котла и гидравлическом контуре должно поддерживаться давление. Поддерживается на соответствующем уровне давления. В противном случае возникнут проблемы с расширительным бачком.

Для повышения производительности и уменьшения проблемы всасывания воздуха в систему контура лучше всего устанавливать расширительный бак баллона непосредственно перед стороной всасывания циркуляционного насоса на стороне подачи гидравлического контура системы водогрейного котла.

Поскольку баллонный расширительный бак поглощает дополнительное давление, создаваемое в системе водогрейного котла в гидравлическом контуре, это область, где не происходит изменения давления в гидравлическом контуре системы водогрейного котла. Это точка баланса или давление гидравлического контура системы водогрейного котла.

Это то место, где давление в гидравлическом контуре практически не изменяется. Также лучше всего вводить подпиточную воду для системы водогрейного котла и гидравлического контура в точке, близкой к расширительному бачку.

Давление наполнения — расширительные баки системы отопления

Так как воздушная сторона расширительного бака заправляется в соответствии с давлением наполнения плюс 4 P.S.I. Затем редукционный клапан (PRV) настраивается на то же давление, что и давление воздуха на стороне расширительного бачка. Следование этой рекомендации по установке не является обязательным.

Тем не менее, для наилучшей производительности, регулирования давления и управления воздухом в гидравлическом контуре системы водогрейного котла этот сценарий установки обеспечит максимальную производительность для гидравлического контура системы водогрейного котла.Если давление наполнения неправильное, возникнут проблемы с давлением в бойлере.

Если у вас возникли проблемы с выпуском воздуха из клапана давления, наиболее частыми причинами являются либо редукционные клапаны, либо расширительный бак. Система находится под избыточным давлением из-за слишком высокого давления из-за неисправного PRV или из-за неисправного расширительного бачка. Слейте жидкость из расширительного бачка и перепроверьте систему. Если вам, как домовладельцу, неудобно это делать, позвоните в профессиональную компанию по ОВКВ или к сантехнику.

Особенно с бачками-дозаторами. Слив любого расширительного бачка и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с устройством предотвращения обратного слива, и в случае его неисправности требуется внимание специалиста. Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе находится. 12 фунтов на квадратный дюйм — это нормально, а значение выше 20 — серьезная проблема.

Контрольный список установки для новых систем

Примечание: Всегда следуйте инструкциям производителя для новых установок.Кроме того, при новых установках убедитесь, что код соответствует требованиям. Обычно инструкции производителя заменяют код. Это основной список, который я использую перед первым заполнением цикла.

1. Расширительный бак установлен в соответствии с инструкциями производителя?
2. В трубопроводе расширительного бака есть запорный клапан для будущего обслуживания и ремонта?
3. Все трубопроводы были промыты перед подключением расширительного бачка к контуру? (предназначен для предотвращения попадания строительного мусора в резервуар)
4. Правильно подключенный сливной клапан расположен рядом с резервуаром?
5. Установлен редукционный клапан в зависимости от давления заполнения?
6. Для баллонных резервуаров предварительная зарядка была выполнена и перепроверена?
7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?

Как мне узнать, правильно ли работают мои расширительные баки? Причины неисправности

Если у вас есть проблемы с вашей котельной системой, вы хотите знать конкретную проблему.Проблема с расширительным бачком, скорее всего, связана с давлением. Ваш предохранительный клапан, вероятно, будет вентилировать. Если вы хотите знать, правильно ли работает расширительный бачок, проверьте:

• Давление в системе. Манометр никогда не должен быть выше 20 фунтов на квадратный дюйм.
• Клапан сброса давления или предохранительный клапан. Если это отвод горячей воды, скорее всего, у вас проблема.

Если у вас баллонный расширительный бак, проверьте давление на воздушной стороне бака.Если у вас стальной тип, проверьте уровень воды. Наконец, проверьте клапан редуктора давления, чтобы убедиться, что он имеет правильную настройку (см. Раздел о давлении заполнения выше). Наконец, расширение с дырочками — это нехорошо. Заменить бак.

Расширительные баки водогрейного котла

Расположение расширительного бака — Fine Homebuilding

Расширительный бак, такой как показанный выше, помогает поглощать давление воды, возникающее в результате теплового расширения.Бак можно установить в любом месте на линии холодной воды между главным клапаном дома и водонагревателем или на линии горячей воды на расстоянии от 3 до 5 футов от водонагревателя. Расширительный бак следует устанавливать вместе с редукционным клапаном в условиях высокого давления.

Вопрос:

Устанавливаю расширительный бак горячей воды. Я устанавливаю его в линию горячей или холодной воды? Как далеко от запорного клапана имеет потребность бак будет встречаться код?

Джеймс Хизер, по электронной почте, нет

А:

Георг Эфирд, владелец A2Z Plumbing Inc.( www.eatsleepplumb.com ) в Эшвилле, Северная Каролина, ответы: Ваш вопрос часто встречается даже среди сантехников и строителей. Во-первых, важно понимать, что резервуар предназначен для уменьшения теплового расширения. В водяном трубопроводе тепловое расширение происходит, когда вода нагревается и находится под давлением. В большинстве расширительных баков используется небольшой объем воздуха, разделенный диафрагмой, которая поглощает повышенное давление.

Резервуары наиболее распространены в системах водоснабжения высокого давления и часто требуются по нормам.Если ваш водонагреватель протекает или капает из предохранительного клапана сверху или сбоку, это, вероятно, связано с тем, что в системе нет расширительного бака или клапана снижения давления.

Большинство сантехников устанавливают расширительные бачки в линии горячей воды рядом с водонагревателем. Похоже, они делают это, чтобы использовать запорный клапан на водонагревателе для обслуживания расширительного бачка, или потому, что они просто не знают, что есть другие варианты.

В отличие от общепринятой практики, расширительный бак может быть установлен в трубопроводе холодной воды.Он должен быть расположен в самой большой трубе, ближайшей к входной магистрали после клапана снижения давления. Установите запорный клапан рядом с расширительным баком, чтобы бак можно было обслуживать при необходимости.

Поручите водопроводчику ежегодно проверять резервуар и следить за тем, чтобы в нем всегда было заданное давление воздуха. Некоторые местные правила водоснабжения требуют, чтобы резервуар находился на расстоянии от 3 футов до 5 футов от водонагревателя на стороне горячей или холодной воды, чтобы гарантировать, что резервуар не будет скрыт.Обратитесь к водопроводчику или специалисту по сантехнике, чтобы убедиться, что вы соблюдаете или превышаете местный кодекс.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Расширительные баки 101: вентиляционные отверстия и напорные отверстия

АФТОН, Миннесота — Джастин Джонсон и его жена Джессика планировали свой «вечный дом» в течение пяти лет, когда в конце 2019 года решили, что они наконец готовы начать строительство.Джонсон с середины 1990-х годов работал в качестве монтажника в профсоюзе сантехники и систем отопления, вентиляции и кондиционирования воздуха в различных коммерческих, промышленных и жилых проектах. Теперь у 25-летнего ветерана отрасли будет возможность установить многие из таких же повышающих комфорт и энергоэффективности систем внутри своего нового здания площадью 4600 кв. Футов. дом.

Строительство началось в конце весны 2020 года. После невероятно плавного процесса строительства, которым руководил Джонсон, который также выполнял обязанности ведущего установщика систем водоснабжения и отопления, пара переехала сюда прямо перед Днем Благодарения в 2020 году.

Один из семи коллекторов из нержавеющей стали, управляющих в общей сложности 27 отопительными контурами по всей территории Johnson Residence. Юпонор В своей нынешней роли в Metropolitan Mechanical Contractors, Inc. (MMC) из Иден-Прери, Миннесота, Джонсон часто устанавливал системы Uponor PEX для водопровода. системы распределения воды и лучистое отопление полов. Находясь на жилом участке для MMC в начале 2019 года, Джонсон поделился планами относительно своего нового дома с несколькими представителями Uponor в Северной Америке (UNA), включая помощника менеджера по продукции Брайана Болленбека.Вскоре после этого официально началось сотрудничество, при этом UNA предложила не только предоставить продукцию, но и оказать помощь в проектировании и компоновке систем водоснабжения и отопления.

«После того, как я использовал лучистое отопление для пола в любом количестве проектов для MMC и испытал преимущества комфорта, эффективности и здоровья, присущие этим системам

, я должен был иметь радиатор для нашего нового дома, несмотря ни на что, — говорит Джонсон . «Удаление пыли и сухого воздуха за счет подогрева пола просто делает дом более здоровым.

Джонсон также знал — в некотором роде отъездом для дома, построенного на севере Соединенных Штатов, — что он хотел, чтобы конструкция была перекрытой, а не типичным фундаментом подвала или полуподвального помещения. В излучающей системе использовались трубки Wirsbo hePEX ™ от Uponor, снабженные кислородным барьером для предотвращения коррозии компонентов системы из черных металлов. При установке использовались петли труб, прикрепленные скобами к пенопласту на бетонной плите. Кроме того, система отопления включала в себя несколько зон по всей конструкции, включая гараж.

Коллектор в четвертой зоне обеспечивает лучистое отопление и максимальный комфорт в столовой, кухне, фойе, офисе и большой комнате. Упонор «Популярность перекрытий на уровне пола растет, особенно в нашем жилом комплексе», — продолжает Джонсон, объясняя, что он хотел одноуровневый дом без лестницы. «Другой моей мотивацией было само лучистое отопление в полу: закапывать трубы прямо в бетонную плиту — самый эффективный подход».

Radiant: семь зон комфорта

Созданный Скоттом Хеллендрунгом, ведущим техническим специалистом по проектированию группы Uponor Construction Services, проект отопления предусматривал сегментирование плана этажа Джонсона на семь зон, каждая со своим коллектором.Вся планировка включала 27 отопительных контуров. (В данной зоне может быть более одной петли PEX.) В проекте были предусмотрены следующие зоны в доме:

● Зона 1: Гараж

● Зона 2: Спальня № 2, включая ванную, кладовую и коридор

● Зона 3: спальня № 3

● Зона 4: столовая, кухня, холл, офис, большая комната

● Зона 5: грязевая комната

● Зона 6: главная ванная, гардеробная

● Зона 7 : Главная спальня (# 1)

Работая с Хеллендрунгом, Джонсон поделился своим планом этажа, нанесенными на карту зонами нагрева и всеми расчетами теплопотерь.«Компания Uponor Construction Services предоставила нам все необходимое, в том числе аксессуары, и упростила этот процесс», — говорит Джонсон. «После этого я чувствовал себя хорошо подготовленным к установке».

Процесс установки излучающего излучения в пол с использованием почти 5 500 футов трубок Wirsbo hePEX длился два дня, всю работу выполняли Джонсон и его коллега из MMC. В первый день они завершили строительство первого этажа дома площадью около 2450 кв. Футов; во второй день — 1800 кв.-фт. гараж.

Они расположили трубки обычным змеевидным способом и прикрепили скобами к пенополистиролу R-10 размером 2 дюйма. После того, как они были на месте, они проверили PEX воздухом, а затем заполнили систему 50% -ным раствором гликоля, нагретым до заданного значения 117 ° F с помощью настенного конденсационного котла на 110 000 БТЕ, оборудованного накопительным баком на 50 галлонов.

Джонсон настолько твердо убежден в технологии излучения и ее преимуществах, что добавил ее и в другие области на своей территории. Раствор гликоля проходит через теплообменник для обогрева системы снеготаяния за пределами дома, а его отдельно стоящая, площадью 2000 кв.-фт. сарай оборудован отдельной системой лучистого отопления.

В дополнение к отопительной системе две печи — одна на основном этаже и одна прямо над гаражом — для тех исключительно холодных зимних дней в Миннесоте. В обоих агрегатах есть увлажнители воздуха, также поблизости находится воздухообменник.

Установка служит специальной системой наружного воздуха, предназначенной для подачи наружного воздуха в дом и удаления загрязняющих веществ, аллергенов, вирусов и т. Д. По словам Джонсона, «я оставляю вентилятор включенным на низкой скорости на тот случай, если требуется уровень влажности. подлежит исправлению.”

Сантехника: преимущества рециркуляции

Джастин Джонсон использовал пенопластовый степлер Uponor PEX, чтобы вручную установить петли и закрепить их на месте, что ускорило процесс установки. поддерживать давление 60 фунтов на квадратный дюйм. Джонсон решил установить скважинный насос с регулируемой скоростью, немного отличающийся от насосов, обычно используемых в скважинных системах. Насос с регулируемой скоростью обеспечил дополнительную эффективность, которую требовала семья, а его бесшумная работа добавила к преимуществам.

Небольшой расширительный бак с датчиком давления контролирует давление воды в доме. Насос изменяет скорость в ответ на изменение давления, которое зависит от потребности в воде в доме. Например, если семья использует несколько кранов одновременно, насос будет ускоряться, чтобы поддерживать желаемое давление 60 фунтов на квадратный дюйм. Как правило, чем больше работает выходов, тем выше вероятность того, что насос будет работать.

Ко Ванг, также ведущий специалист по проектированию в Uponor Construction Services, спроектировал водопроводную систему по схеме «магистраль и ответвление».В конструкции использовалось примерно 800 футов материала Uponor AquaPEX ^® диаметром от ½ дюйма до 1 дюйма и предусматривалась рециркуляция горячей воды, что было еще одним приоритетом для Джонсона. И снова движущими силами были дополнительный комфорт, эффективность и здоровье.

Система рециркуляции состояла из одного циркуляционного насоса с двумя балансировочными клапанами для регулирования количества галлонов в минуту (галлонов в минуту) в каждом контуре рециркулятора горячей воды и пары рециркуляционных линий ½ дюйма: одна обслуживает восточную сторону дома. а другой обслуживает западную сторону.Таймер управляет системой рециркуляции, чтобы направить теплую воду к различным выходам с обеих сторон, в зависимости от характера использования в домашнем хозяйстве. Вода циркулирует семь часов в день в трех временных интервалах: с 4 до 8, с 15 до 17 и с 10 до 23 часов.

«Благодаря полудюймовой рециркуляционной линии всегда получается мгновенная горячая вода», — говорит Джонсон, объясняя преимущества. «Тот факт, что горячая вода не циркулирует постоянно, означает повышенную эффективность, поскольку тепло не тратится впустую». Рециркуляция горячей воды также сокращает отходы питьевой воды, а также энергию, используемую для ее нагрева, в ожидании поступления горячей воды в кран.

Одним из преимуществ PEX является возможность спроектировать трубу с более высокими скоростями потока, чем труба из меди и трубы из ХПВХ. Это позволяет сантехникам заменять размер на размер, несмотря на меньший внутренний диаметр (I.D.). Меньший I.D. в PEX обеспечивает более быструю доставку воды: на 15% быстрее, чем система CPVC такого же размера, и на 30% быстрее, чем у меди. Согласно расчетам Uponor Construction Services, магистральная система Джонсона позволит сэкономить примерно три четверти галлона воды при использовании полиэтиленгликоля по сравнению с ХПВХ и 1.7 галлонов по сравнению с медью. Другими словами, настолько меньше воды будет теряться в канализацию каждый раз, когда самые дальние от водонагревателя приборы запрашивают горячую воду.

Трубки Wirsbo hePEX снимаются с барабана для системы лучистого отопления. Однако решение Джонсона перейти на рециркуляцию горячей воды привело к еще большей экономии воды. Та же магистральная система PEX, теперь с рециркуляцией горячей воды, сократила время подачи горячей воды еще на 98%. Переход от трех с половиной минут до пяти секунд в конечном итоге сэкономил чуть более четырех галлонов воды при каждой активации.

«Помимо более высокой скорости потока по сравнению с ХПВХ или медью, система PEX удерживает меньший объем воды, чем система того же размера, использующая любой из этих материалов в трубах того же диаметра», — объясняет Джастин Черчилль, менеджер жилого сегмента. в Uponor. «В результате семья Джонсона должна быстрее перерабатывать эту воду. Более быстрая езда на велосипеде означает, что в очереди будет меньше воды в течение длительного времени. Это, в свою очередь, снижает вероятность роста загрязняющих веществ и бактерий в системе.

Или, как резюмирует Джонсон: «Это еще одна ключевая часть здорового« дома навсегда », который мы стремились построить».

Дом навсегда

Что больше всего нравится Джонсону в его новом доме? «С чего мне начать?» он спрашивает.

Ну а как насчет комфорта?

«Лучше всего прийти домой, сбросить обувь и пройтись по теплому полу после долгого рабочего дня. Все наши соседи из Миннесоты тоже сразу обращают на это внимание, когда приезжают в гости ».

Еще одним важным аспектом является улучшение здоровья: «Знание о том, что в нашем доме чище воздух, — большой плюс», — продолжает он.«По моему опыту, это становится основным требованием домовладельцев. Они хотят лучшего качества воздуха в помещении. Различные и более толстые фильтры и более чистый воздух сейчас являются высокими ценами в домашнем строительстве, и излучающие системы могут помочь в этом ».

Профиль проекта | Johnson Residence

Расположение

Афтон, Миннесота

Основные характеристики проекта

● Строительство перекрытий

● Общая площадь под крышей: 4 593 кв.ft.

● Тепловая нагрузка 100 000 БТЕ / час | Потолок R-40, стены R20, пол R10

● Излучающая установка: скоба для дома и гаража

● Монтаж сантехники: магистраль и ответвление

● В колодезной системе используется подкачивающий насос для создания давления воды 60 фунтов на квадратный дюйм

● Линия рециркуляции с рециркуляционным насосом для сокращения времени подачи горячей воды, устранения потерь воды и предотвращения застоя воды

● Все линии горячей воды и рециркуляции изолированы в соответствии с ASHRAE 90.1

Используемые продукты

● Сантехника: 800 футов Uponor AquaPEX ^® в диапазоне от ½ «до 1» со 148 фитингами с системой соединений Uponor ProPEX ^®

● Лучистое отопление: 5 462 футов Wirsbo hePEX ™ | 186 деталей | 7 коллекторов из нержавеющей стали, управляющих 27 отопительными контурами

Тепловое расширение | Теннесси | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжаются горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать и не попадет холодный душ, водонагреватель обычно воспринимается как должное. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130º F (54º C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.

• Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
• Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

• Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
• Вышеуказанные работы лучше всего может выполнять имеющий лицензию сантехник.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Тепловое расширение | Пенсильвания | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока.Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжаются горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать и не попадет холодный душ, водонагреватель обычно воспринимается как должное.Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения.Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130º F (54º C). Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой».Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий вентиль и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.

• Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
• Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

• Клапан T&P следует периодически снимать и осматривать на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
• Вышеуказанные работы лучше всего может выполнять имеющий лицензию сантехник.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным травмам и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ.
