Установка насоса в систему отопления частного дома

Еще не столь давно, когда приобретение качественного насосного оборудования для автономной системы отопления частного дома представляло собой огромную проблему, предпочтение повсеместно отдавалось схемам с естественной циркуляцией теплоносителя. Однако, при всей кажущейся простоте такого подхода, подобные системы не отличаются высокой эффективностью и экономичностью. Кроме того, значительно сужены возможности точной регулировки температуры в отдельных помещениях дома, а со многими современными теплообменными приборами и системами такой тип организации переноса теплоносителя – и вовсе не возможен.

Установка насоса в систему отопления частного дома

Да и декларируемая простота монтажа схемы с естественной циркуляцией – тоже весьма условная, так как требуется обязательное соблюдение уклона, строго оговоренное расположение приборов, а сами трубы должны быть увеличенного диаметра. Иногда в условиях конкретного здания соблюдение всех существующих обязательных условий для обеспечения нормальной циркуляции становится трудной или даже неразрешимой задачей. Все перечисленные проблемы поможет решить установка насоса в систему отопления частного дома.

Именно этот блок вопросов и будет рассмотрен в настоящей публикации. Его можно разделить на несколько основных подразделов:

  • Для чего нужен циркуляционный насос, и какие преимущества дает его установка?
  • Как устроен циркуляционный насос для системы отопления?
  • Как правильно выбрать оптимальную модель?
  • Где лучше установить циркуляционный насос для отопления?
  • Как самостоятельно провести монтажные работы?

Цены на циркуляционные насосы для отопления

циркуляционные насосы



Преимущества системы отопления с принудительной циркуляцией теплоносителя.

Содержание статьи

Ярые сторонники систем отопления с естественной циркуляцией теплоносителя приводят целый ряд, казалось бы, неопровержимых доводов в пользу именно такой схемы.

  • Насос – это лишние затраты на приобретение и монтаж.
  • Любое электрическое оборудование становится дополнительным потребителем дорогой электроэнергии.
  • Зависимость насосного оборудования от стабильности электропитания делает систему отопления чрезвычайно уязвимой при аварийных ситуациях в электросетях.
  • Насос – это дополнительный узел системы, уязвимый с точки зрения механических поломок.

Казалось бы, на первый взгляд – все справедливо. Но если разбираться непредвзято, по каждому пункту, то картина меняется буквально на прямо противоположную.

Посмотрим на схему системы отопления с естественной циркуляцией:

Простейшая схема системы отопления с естественной циркуляцией теплоносителя

Так ли проста в монтаже и дешева такая схема? Вовсе нет!

От котла (поз 1) необходимо в обязательном порядке монтировать разгонный вертикальный участок (поз. 2), из трубы большого диаметра – желательно 1½ дюйма или даже больше. При этом он должен дойти до максимально высокой точки – выше любых приборов теплообмена. Там же, на максимальной высоте, придется установить и расширительный бак открытого типа (поз. 3).

Коллектор подачи (поз. 4) должен расположиться с обязательным уклоном не менее 5% (5 см на каждый погонный метр контура). При этом опять же диаметр трубы не должен быть менее 1¼ дюйма.

Вертикальные стояки (поз. 5), по которым теплоноситель подается непосредственно в радиаторы отопления (поз. 6) выполняются из труб диаметром не менее ¾ дюйма.

Наконец, требования к диаметру и соблюдению уклона коллектора «обратки» (поз. 7) — такие же, как и в трубе подачи. Получается, что в любом случае котел должен находиться ниже самых низкорасположенных радиаторов отопления.

В небольшом здании, с компактно расположенными помещениями, такой подход еще осуществим, да и то – не всегда. Трубы большого диаметра, мало того что значительно дороже, являются более сложными в монтаже. Их чрезвычайно непросто, часто – и вовсе невозможно спрятать, чтобы они не портили интерьера.

Практически полностью исключается возможность скрытого нижнего подключения радиаторов. Стоимость самого насоса и его установки (которую вполне можно провести и самостоятельно) – просто несопоставимы с перечисленными выше издержками.

Использовать скрытое расположение труб отопительного контура с нижним подключением радиаторов в системе с естественной циркуляцией теплоносителя – невозможно

Даже при самом продуманном, оптимальном размещении всех элементов контура с естественной циркуляцией вряд ли реально создать в нем избыточное давление только за счет перепадов температуры и разнице в плотности выше 0,6 атмосфер. А такого напора будет явно недостаточно для многих современных отопительных приборов. Тем более – можно даже не вынашивать планов по созданию водяной системы подогрева полов.

Мало того, даже незначительный засор, где-нибудь на изгибах труб или на другом уязвимом к этому явлению участке, способен полностью парализовать перемещение теплоносителя по трубам. И это будет тем более вероятным, если система достаточно разветвлена, так как скажет свое слово еще и гидравлическое сопротивление.

Для выхода системы с естественной циркуляцией на расчетную мощность обязательном порядке необходим мощный стартовый энергетический «импульс». Это – лишние затраты энергоносителей, причём – весьма немалые. Ну а даже краткосрочная остановка котла по тем или иным причинам потребует и определенных усилий, и немалого времени, чтобы вновь вывести систему отопления на нормальный режим работы. Низкая скорость теплоносителя и расходование части энергии, выработанной котлом, только на его перемещение – это общее снижение КПД всей системы. И, поверьте, что эти лишние расходы энергии обязательно превысят суммарное потребление компактного циркуляционного насоса, работающего с постоянной нагрузкой.

Даже сравнительно недорогие насосы, относящиеся к классу энергопотребления «В», потребляют всего порядка 20÷30 Вт в час. А у более совершенных приборов класса «А» этот показатель еще ниже

Низкая скорость циркуляции – это еще и явно неравномерный нагрев приборов теплообмена, установленных в таком контуре и разнесенных по помещениям. Регулировка уровня теплоотдачи радиаторов, установленных в помещениях дома, становится возможной исключительно по количественному принципу, то есть изменением объема проходящей через приборы жидкости. Этот способ – не отличается точностью, а в условиях невысокого давления в трубах может даже привести к запиранию того или иного радиатора или участка контура. Говорить же о качественной регулировке в таких условиях, то есть с подмесом теплоносителя из обратки — вообще наивно.

Возможно, вас заинтересует информация о том, как производится установка радиаторов отопления

Итог такой же – неэффективность системы напрямую негативно сказывается на экономичности расхода энергоресурсов, то есть ведет к лишним затратам в течение всего периода эксплуатации отопления. Выгоднее уже один раз потратиться на насос…

Наконец, несколько слов об уязвимости насосного оборудования от наличия электропитания.

Это действительно так, но точно таким же образом зависимы и все электроприборы в доме. В том числе – и большинство современных котлов отопления, оснащенных автоматикой. Проблема решаема – достаточно установить для котельного оборудования источник бесперебойного питания.

Если в населенном пункте случаются перебои с энергоснабжением, проблема решается установкой источника бесперебойного питания для котла и другого оборудования системы отопления

При невысоких показателях потребляемой мощности насоса, даже не самый дорогой и мощный ИБП способен обеспечить работу оборудования в течение нескольких часов. Этого – вполне достаточно.

Ну и, наконец, ничто не мешает смонтировать насос так, чтобы в экстренных случаях оставалась возможность переключиться на естественную циркуляцию в системе. Так обычно и поступают – схема обвязки насоса включает байпас (перемычку) и несколько вентилей (может применяться и автоматический клапан).

Пример обвязки циркуляционного насоса, позволяющей быстро переключаться с принудительной циркуляции теплоносителя на естественную и обратно

Ну и насчет того, что насос становится еще одним уязвимым звеном системы. Можно успокоить читателя: статистика показывает, что выход из строя циркуляционных насосов относится больше к казуистическим ситуациям, настолько они редки. Конструкции приборов ведущих производителей отличаются отменной надежностью и способны служить десятки лет, если, конечно, не нарушаются правила эксплуатации. А полученная выгода в виде экономичности работы системы оправдывает покупку даже дорогого насоса уже через два – три года. Так что с этой стороны «ожидать подвоха» приходится меньше всего.

Выражаем надежду, что читатель убежден в необходимости установки циркуляционного насоса. Значит, пришло время рассмотреть, как правильно его выбрать.

Как подобрать оптимальный циркуляционный насос

Две основных разновидности циркуляционных насосов

Циркуляционные насосы – это приборы, работающие от электроэнергии. Но прямой контакт электрической части с гидравлической – недопустим. Это разделение обеспечивается двумя подходами к компоновке приборов, которая и предопределяет их подразделение на приборы «сухого» и «мокрого» типа. Многое становится понятным уже из названия.

  • Насосы с «сухим ротором» появились раньше своих собратьев. Принципиальная их схема такова, что электропривод полностью изолирован от насосной части, и вращение на рабочее колесо передается через вал. Даже внешне такие насосы можно отличить по удлиненному корпусу, за счет вынесенного блока электродвигателя. Как правило, такие приборы — достаточно массивны, поэтому чаще всего практикуется их консольная установка – для этого на корпусе предусмотрены кронштейны или монтажные площадки.

Примеры циркуляционных насосов с «сухим ротором»

Циркуляционные насосы «сухого» типа – это мощные и производительные приборы, обеспечивающие и очень большой расход проходящего через них теплоносителя, и высокие показатели давления в системе. Без них сложно обойтись. Если проектируется мощная котельная, например, на крупный особняк в несколько этажей. А вот в условиях квартиры или частного дома средних размеров их применение уже видится избыточным, тем более что им присущи определённые недостатки.

— Про сложности, связанные с габаритностью, массивностью и особенностями установки – уже упоминалось.

— Передающий вращение вал имеет сложную систему уплотнений, не допускающих протечки находящейся под давлением жидкости. Эти уплотнения постепенно снашиваются, что предопределяет необходимость регулярных профилактических работ, в том числе – и замены на новые.

— Работа таких насосов всегда сопровождается шумовым эффектом – за счет необходимости воздушного охлаждения электропривода. Это также накладывает свои ограничения на выбор места установки прибора.

Возможно, вас заинтересует информация о том, каким должно быть давление в расширительном бачке отопления закрытого типа

Одним словом, если система отопления не требует специфически высоких показателей напора и расхода теплоносителя, оптимальным вариантом станет все же приобретение насоса с «мокрым ротором».

  • Насосы с «мокрым ротором» устроены иначе. Принципиальная схема показана на иллюстрации ниже:

Принципиальная схема устройства циркуляционного насоса с «мокрым ротором»

Корпус силового блока (поз.1) герметично, за счет кольцевых прокладок, соединён с корпусом насосной рабочей камеры (поз. 2) с помощью нескольких винтов (поз.3). С обеих сторон рабочей камеры-«улитки» предусмотрены те или иные крепления для врезки в трубы – это могут быть резьбовые патрубки (поз. 4) для муфтового соединения или фланцы.

Внутри силового блока размещена обмотка статора (поз. 5) – это единственный отсек, который не контактирует с жидкой средой – он герметично отделен ото всех остальных «стаканом» из нержавеющей стали (поз. 6). Таким образом, уплотнения стоят исключительно на статичных деталях, то есть не изнашиваются от трения.

Внутри расположен ротор (поз. 7), на вал которого жестко надето рабочее колесо насоса (поз. 8). Ротор опирается на подшипники, которые получают постоянную смазку от теплоносителя. Жидкая среда, заполняющая все внутреннее пространство насоса, является еще и отличным отводчиком тепла, и прибору не грозит перегрев, не требуется дополнительная система охлаждения двигателя. Чтобы гарантированно обеспечить полное заполнение всего объема насоса теплоносителем, предусмотрена специальная пробка (поз. 9) для выпуска воздуха.

Вращение ротора насоса в жидкой среде, безусловно, влечет определенные энергетические потери, то есть снижение КПД прибора. Но на фоне низкого потребления электроэнергии – этот фактор не выглядит заслуживающим особого внимания – за несущественностью потерь.

Работа насоса – практически бесшумна, прибор компактен и прост в установке – оп просто врезается в нужный участок трубы, очно не требуя каких-либо дополнительных креплений. Правда, при этом обязательно должно быть соблюдено важное условие – ось ротора, независимо от положения корпуса, должна занять горизонтальное положение. При таком положении подшипники никогда не будут сухими, и выход из строя из-за перегрева им не грозит.

Еще одна деталь – нельзя допускать попадания в подшипники твердых взвесей, которые вполне могут образоваться в контурах системы. Поэтому непосредственно перед насосом всегда рекомендуется устанавливать фильтр механической очистки – «грязевик».

Возможно, вам будет интересна информация о том, насколько надежна для систем отопления труба пп

Критерии оценки циркуляционного насоса при выборе

Выбирая циркуляционный насос для установки в имеющуюся систему отопления, необходимо учитывать ряд критериев.

  • Напряжение питания. В масштабах автономных систем отопления для квартир и частных домов используются насосы с однофазным питанием 220 В 50 Гц. Невысокий ток потребления освобождает от необходимости прокладывать какие-либо выделенные линии питания – достаточно сетевых розеток. Единственно, что желательно предусмотреть – это бесперебойное питание, о котором упоминалось выше.
  • Потребляемая мощность. Естественно, чем она ниже (при сохранении остальных эксплуатационных характеристик), тем прибор экономичнее. Оптимальным выбором станет прибор класса энергопотребления «А», пусть он даже стоит дороже. Чем ниже класс («В», «С» и так далее) тем больше будет расход электроэнергии.

Самые экономичные в эксплуатации – циркуляционные насосы с классом энергопотребления «А»

Большинство современных насосов имеют возможность выбора одного из двух-трех режимов работы, с разными показателями создаваемого напора. В соответствии с этим меняется и потребляемая мощность. Обычно показатели вынесены на шильдик прибора, в виде таблички.

Табличка со значениями создаваемого напора и потребляемой при этом мощности. Вместо значений напора или вместе с ними могут быть указаны показатели производительности насоса

Раз коснулись вопросов чисто эксплуатационных характеристик, влияющих на работу системы отопления – производительности и создаваемого напора, есть смысл рассмотреть подробнее именно эти показатели.

Существуют таблицы, по которым можно приблизительно определить необходимые параметры – одна из них размещена ниже.

Общая площадь помещенийНеобходимая тепловая мощность (кВт) при разнице температур теплоносителя в трубах подачи и обратки ( Δt)Параметры насоса, min (без учета гидравлического сопротивления контуров и их разветвленности)
Δt= 20 °СΔt= 15 °СΔt= 10 °СПроизводительность (м ³/час) Напор (м вод. ст.)
до 20028,021,014,01,251,0
35046,035,023,02,02,0
50070,052,035,03,02,0
900116,087,058,05,03,0
1100140,0105,070,07,03,0
Δt= 20 °С — оптимальный режим для радиаторов отопления
Δt= 15 °С — оптимальный режим для конвекторов отопления
Δt= 10 °С — оптимальный режим для контуров «теплого пола»

Однако, далеко не всегда можно полагаться на такие табличные значения, так как они обычно рассчитаны на «идеальные» условия эксплуатации, и не учитывают многих факторов. Не составит большого труда определить нужные значения и самостоятельно.

  • Производительность насоса. Главная задача этого прибора – переместить по контуру определенное количество теплоносителя, то есть, в конечном счете – и необходимое количество тепловой энергии, достаточного для эффективной работы приборов теплообмена (радиаторов, конверторов, контуров «теплого пола»).

Для вычисления потребуются следующие значения:

W – необходимая тепловая мощность (выраженная в ваттах) системы отопления, обеспечивающая комфортную температуру в помещениях при самых неблагоприятных погодных условиях.

Значение мощности хозяевам должно быть известно. Если нет – то его также можно рассчитать, для каждого помещения в отдельности, а затем провести суммирование.

Как самостоятельно провести расчет необходимой тепловой мощности системы отопления?

Существует понятный и достаточно точный алгоритм проведения подобных вычислений. На нашем портале он реализован в специальном калькуляторе, который вы найдете в статье «Расчет отопления по площади помещения»

Δt – разница температур в трубах «подачи» и «обратки» отопительного контура при входе в котел и выходе из него. Оптимальные значения для разных типов теплообменных приборов – показаны в таблице выше.

С – теплоёмкость теплоносителя, выраженная в Вт × ч / (кг × °С). Для воды она составляет 1,16. Если используется иной теплоноситель, то этот параметр должен указываться на его упаковке. Бывает. Что эта величина показана производителем в иных единицах – в кДж / (кг × °С). Перевести несложно – поправочный коэффициент равен 0,28. То есть 1 кДж = 0,28 Вт×ч.

Формула для расчета необходимой производительности (G) – такова:

G = W / (Δt × С)

По этой формуле получается показатель производительности, выраженный в килограммах в час. Останется только лишь перевести это значение в объемное выражение, с учетом плотности.

Предлагаем воспользоваться калькулятором расчета производительности насоса – об быстро и точно приведет к нужному результату.

Калькулятор расчета производительности насоса для системы отопления

Перейти к расчётам

Обратите внимание, что в калькуляторе предусмотрена возможность расчета напора как для систем, заполненных водой, так и для других теплоносителей. Это может иметь значение – ни одна жидкость для отопления, или антифриз, не может сравниться с водой по теплоемкости, и вместе с тем – плотнее ее. Значит, и производительность насоса потребуется более высокая.

Значения теплоемкости и плотности антифризов зависят от их процентной концентрации. Они могут указываться на упаковочных ярлыках, но если этих параметров нет, то таблицы характеристик по каждому из типов теплоносителей несложно отыскать в интернете.

  • Создаваемый насосом напор. Этот показатель важен с тех позиций, что создаваемое насосом давление в трубах должно обеспечить необходимое движение теплоносителя с нужным расходом, при этом полностью компенсировать все неизбежные потери за счет гидравлического сопротивления труб и всей установленной запорно-регулировочной арматуры. Если создаваемый напор будет недостаточным, то не исключаются явления застоя в системе, «запирания» тех или иных ответвлений контуров, что в итоге ведет к разбалансированной и неэффективной работе всего отопления в целом.

Формула расчета – достаточно громоздкая, и нет смысла ее приводить здесь, так как вряд ли кто захочет погружаться в такие вычисления. Однако, существует и несколько упрощенный алгоритм, который тем не менее выдаст результат со вполне приемлемым уровнем точности. Эта методика заложена в предлагаемый ниже калькулятор расчета.

Калькулятор расчета необходимого минимального напора циркуляционного насоса

Перейти к расчётам

Значение необходимого напора зависит от протяжённости завязанных на насос контуров отопления (с учетом труб подачи и «обратки»). Важное значение имеет насыщенность системы запорно-регулировочными устройствами и их сложностью. Наконец, даже материал труб влияет на показатели гидравлического сопротивления – в стальных трубах оно существенно выше, чем в идеально гладкостенных полипропиленовых или металлопластиковых. Все эти нюансы учтены в программе калькулятора. Кстати, заложенные в алгоритм расчета значения уже учитывают необходимый эксплуатационный запас, то есть итоговый результат можно считать не минимальным, а оптимальным.

  • Циркуляционный насос должен иметь хорошо защищенный корпус, как от проникновения воды и влаги, так и от пыли. Показателем этих особенностей является класс IP. Для приборов такого предназначения оптимальными станет класс IP Выше – можно, ниже – приобретать не стоит.
  • Диапазон рабочей температуры. Как правило, большинство современных приборов способны работать с верхней границей нагрева жидкости в 110 ºС, что для системы отопления – больше чем достаточно. Тем не менее, проверяйте эту характеристику в паспорте. Дело в том, что можно по ошибке приобрести очень схожий по компоновке, да и просто внешне, насос для повышения давления воды в водопроводе. А вот там температурный диапазон – уже совершенно иной, и для контура отопления однозначно не подойдет.
  • Обратите внимание на максимально допустимое рабочее давление в системе отопления этот показатель обычно обозначается аббревиатурой PN, и выражен в барах. Этот параметр говорит, скорее, о прочностных возможностях прибора – какое давление он может выдержать. Но не надо его путать с создаваемым насосом напором – это абсолютно разные величины.

Характеристики, обычно выносимые на шильдик насоса: 1 – класс энергопотребления; 2 – предел температуры перекачиваемой жидкости; 3 – степень защищенности корпуса по классификации IP; 4 – максимально допустимое рабочее давление

  • Наконец, покупателя всегда должны заинтересовать размеры прибора. В первую очередь, конечно, это его монтажная длина монтажная длина (L). Эта величина стандартизированная, и большинство циркуляционных насосов для систем отопления выпускаются с монтажной длиной 130 или 180 мм. Если установка насоса планируется в месте с достаточно ограниченным пространством, то следует внимательно оценить и все остальные габаритные показатели прибора. Обычно к паспорту прикладывается схема, в которой указаны все размеры.

Характеристики, обычно выносимые на шильдик насоса: 1 – класс энергопотребления; 2 – предел температуры перекачиваемой жидкости; 3 – степень защищенности корпуса по классификации IP; 4 – максимально допустимое рабочее давление

Немало полезной информации может содержаться и в самом наименовании модели (это особо характерно для продукции зарубежных производителей). Пример показан на иллюстрации, а возможные расшифровки различных вариантов обозначения – приведены в таблице.

В названии модели содержится полезная информация!

Группа обозначенийЦифровое или буквенное обозначениерасшифровка обозначения
1 — тип моделиUP— циркуляционный насос, один режим работы
UPS— то же, но с возможностью переключения режимов работы
220— условный диаметр трубы
3-40— создаваемый насосом напор ( в дециметрах водяного столба)
4 — особенности врезки в контурпробел— резьбовое муфтовое соединение
F— фланцевое соединение
5 — особенности исполнения моделипробел— корпус из серого чугуна
N— корпус из нержавеюще стали
В— корпус из сантехнической бронзы
К— допускается работа при отрицательной температуре
А— предусмотрен автоматический воздухоотводчик
6130— монтажная длина насоса

Чтобы закончить тему с выбором насоса- последняя рекомендация. Не стоит кидаться на слишком привлекательную невысокую цену, если про марку насоса вы слышите впервые. В продаже всегда имеется достаточное количество моделей известных производителей, которые сопровождают свою продукцию гарантийными обязательствами. Лидерами по заслуженной популярности считаются изделия под брендами «Grundfos», «Wilo», «DAB», «Ebara», «Pedrollo», «Hoffmann». Ничуть не отстаёт от них качеством и надежностью российский «Джилекс».

Насос, как и любой другой прибор системы отопления, приобретается с расчетом на многодетную эксплуатацию, и как бы сиюминутная выгода не обернулась впоследствии массой неприятностей. К сожалению, в этом сегменте строительного трынка – масса подделок или откровенно некачественной продукции. Не дайте себя обмануть – всегда проверяйте документы на приобретаемое изделие, требуйте простановки отметки в паспорте, дающей право на гарантийное обслуживаете, уточняйте наличие и местонахождение сервисных центров.

Возможно, вас заинтересует информация о том, что собой представляют биметаллические радиаторы отопления какие лучше

Установка циркуляционного насоса в контур отопления

Основные правила установки циркуляционного насоса

Прежде всего, хозяину необходимо определиться с местом установки циркуляционного насоса. Рекомендуемый участок – это отрезок «обратки» перед входом в котел, но желательно – после расширительного бака. Мембранные расширительные баки любят спокойное, ламинарное течение теплоносителя, а насос волей-неволей создаёт некоторую турбулентность потока на определенном участке за собой.

Рекомендуемое расположение циркуляционного насоса на трубе «обратки» — после расширительного бака по ходу течения теплоносителя

Если расширительный бак – открытого типа, или мембранная емкость расположена на трубе подачи, то в распоряжении хозяев – вся общая труба обратки после врезки последнего ответвления (стояка).

Однако, необходимо правильно понимать, что это – рекомендуемая позиция, которая вовсе не является догмой. Считается, что такое расположение продлевает срок эксплуатации насосного оборудования, так ему приходится иметь дело с более холодной средой, нежели на выходе из котла. Но температурный диапазон современных моделей насосов (до +110 ºС) предоставляет полную возможность их монтажа и на трубе подачи. Правда, есть маленький, но важный нюанс – такое расположение требует тщательно подобранных и сбалансированных параметров системы. Дело в том, что насос всегда оставляет за собой область разрежения жидкости. Если он будет установлен непосредственно за котлом, то при работе системы на верхнем пороге мощности, в сильные холода, такое разрежение может привести к вскипанию теплоносителя в теплообменнике, что чрезвычайно опасно. Так что если насос приходится монтировать на трубе подачи, то желательно – подальше от котла, но до первого разветвления контура.

Если система отопления имеет явно выраженную разветвленность (например, от котельной труба подачи расходится в противоположные стороны в две пристройки или крыла здания), то лучше установить на каждое крыло свой циркуляционный насос. В этом случае оптимальным местом будет именно труба подача, после разветвления ее на два направления, но до первого разветвления на стояки или радиаторы.

Одним словом, в этом вопросе необходим индивидуальный подход к каждому конкретному случаю – общих «рецептов» нет. Приходится подлаживаться под имеющиеся обстоятельства и под наличие свободного места.  И при этом еще необходимо иметь в виду, что пространственное положение насоса тоже имеет свои ограничения.

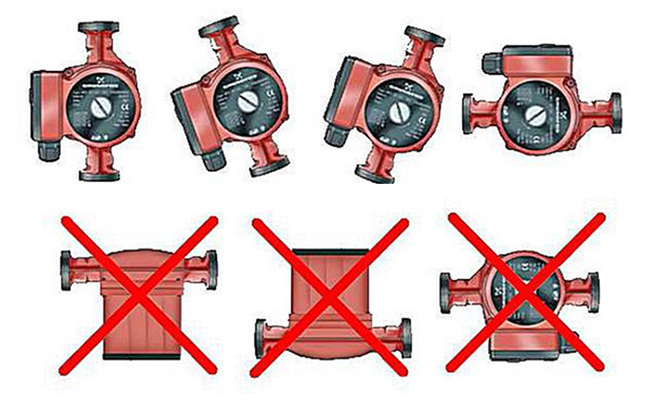

Допустимые (сверху) и запрещенные положения циркуляционного насоса с «мокрым ротором»

Ось ротора насоса должна обязательно располагаться в горизонтальном положении, независимо от ориентации трубы. Правда, и в этом случае есть исключения (в нижнем ряду – справа) – монтажная коробка, куда подключается кабель электропитания и где располагается переключатель режимов работы должна оставаться доступной и не оказываться снизу прибора. Это уже – из соображений безопасности, чтобы был доступ для ревизии, а в случае появления подтекания теплоносителя – он не попал на контакты.

Возможно, вас заинтересует информация о том, как выбрать электрокотёл для отопления

Как самостоятельно установить насос для системы отопления

Уже говорилось, что оптимальным методом врезки насоса является монтаж перемычки-байпаса с системой кранов. Это дает возможность сохранить какую-никакую работоспособность системы в случае длительного отсутствия подачи электроэнергии или при вышедшем из строя насосе – его можно будет демонтировать для замены, профилактики или ремонта, не прибегая к сливу теплоносителя и не отключая систему полностью.

Принципиальная схема рекомендуемой обвязки циркуляционного насоса

1 – циркуляционный насос.

2 – накидные гайки-«американки» для разборного соединения насоса с трубой. Обычно входят в комплект поставки прибора. В ряде моделей вместо резьбового муфтового соединения применено фланцевое – тогда в комплект входит пара ответных фланцев.

3 – фильтр-«грязевик». Рекомендуется к обязательной установке. Монтируется со стороны подачи теплоносителя, до входа в насос.

4 – пара отсечных кранов, позволяющих перекрыть «петлю» насоса для его снятия, или для переключения в режим естественной циркуляции теплоносителя.

5 – перемычка-байпас, как правило, является продолжением «участком) трубы-«обратки».

6 – кран, перекрывающий участок байпаса для перенаправления потока только через насосную «петлю». Вместо клапана может применяться автоматический шариковый или тарельчатый клапан.

Возможно, вас заинтересует информация о том, как устроен байпасный клапан что это такое

Как видите, пространство под установку насосного узла может потребоваться достаточно большое. Если еще учитывать обязательные требования и рекомендации по монтажу, то иногда в конкретных приходится придумывать достаточно замысловатые конструкции.

Иногда за недостаточностью свободного места мастерам приходится прибегать к различным нестандартным решениям

Очень удачно, если свободное место позволяет установить готовый насосный узел, который можно найти в строительных магазинах. Он может быть в различном исполнении: с краном на байпасе или с клапаном, крашеный или нет, с резьбовыми участками для муфтовой врезки в трубу с помощью сгонов или с ровными торцами со снятой фаской – для монтажа на сварку. Общее у них одно – конструкция уже продумана под монтаж кранов и фильтра, и при этом обязательно останется свободный участок необходимой монтажной длины для установки насоса на «американки» или фланцы – очень удобно!

Такие узлы могут иметь горизонтальное или вертикальное расположение насоса. Обратите внимание – в петлях вертикального расположения (на рисунке – нижний правый фрагмент), помимо всего, предусмотрен и клапан для выпуска воздуха.

Подобные байпасные узлы для установки циркуляционного насоса можно найти в ассортименте специализированных магазинов.

Если нет – то придётся собирать этот узел самостоятельно. Впрочем, для домашнего мастера, имеющего опыт сантехнических монтажных работ – это не должно составить особого труда. Технология сборки будет зависеть и от материала труб отопительного контура, и от опыта мастера. Например, выполнение электрогазосварочных операций с трубами требует достаточно высокой квалификации, и дилетантскими действиями можно навредить.

Для домашнего хозяина, освоившего достаточно простую технологию пайки полипропиленовых труб, задача наверняка не покажется сложной.

Несложный в исполнении насосный узел из полипропиленовых деталей

Два тройника, два уголка, два крана (или три крана и клапан), две гайки-«американки», «косой» фильтр да необходимые короткие отрезки труб – весь перечень комплектующих. Смонтировать такой узел, даже не являясь профессионалом, можно буквально за час.

Несколько сложнее со стальными трубами ВГП – с ними потребуется и тщательная запаковка резьбовых соединений, и часто, еще и сварка. Самое сложное – это не ошибиться с монтажными длинами врезаемых насоса и кранов. Работу целесообразно проводить примерно в такой последовательности:

ИллюстрацияКраткое описание выполняемой операции
Готовятся комплектующие – краны, сгоны по диаметру «обратки» и по ДУ насоса, фильтр-«грязевик», резьбовые патрубки.
Накидные гайки-«американки» должны быть в комплекте насоса.
Готовятся необходимые инструменты и материалы.
Потребуется комплект ключей (газовых, разводных или рожковых нужного размера).
А герметизацию резьбовых соединений лучше всего проводить с использованием пакли и специальной уплотнительной пасты типа «Unipak»
Для начала собираются и сразу запаковываются на паклю три вот таких узла.
Два из них – для установки насосной «петли», и отличаются они между собой только тем, что со стороны входа теплоносителя узел дополняется «косым» фильтром.
Нижний узел – это кран (или клапан), с одной стороны которого запакован патрубок под вваривание в трубу обратки, а с другой – сгон.
Собранный нижний узел модно приложить к трубе обратки, чтобы наметить участок на вырезку. При этом не забываем предусмотреть еще и место для приваривания второго резьбового патрубка – к которому будет впоследствии стыковаться сгон.
Далее, собирается «петля» насоса.
Гайки «американок» с прокладками закручиваются до конца, но не затягиваются.
Окончательное обтягивание будет уже при завершении монтажных работ, а пока нас интересует точный размер получившегося узла.
Обрезанные концы трубы «обратки» выставляются ровно по одной оси – возможно, придется сделать какие-либо упоры или подставки.
Затем идет «примерка» насосной «петли» – как показано на иллюстрации. Намечаются места вваривания ее патрубков в тело трубы «обратки».
Далее, начинаются, собственно, сварочные работы. Описание их технологии – не входит в рамки рассмотрения настоящей статьи. Можно лишь отметить, что после надёжных прихваток, насос лучше демонтировать, открутив «американки», во избежание случайного повреждения прибора сварочными брызгами.
После выполнения сварочных операций, необходимо провести сборку нижнего участка – состыковать сгон и тщательно его запаковать.
Ну а затем уже можно установить насос на место, точно выставить ось его ротора по горизонтали, и вот теперь уже провести окончательное обтягивание накидных гаек-«американок» со штатными прокладками, которые надежно зафиксируют прибора в нужном положении и обеспечат герметичность соединения.
При этом никогда не забываем еще раз проконтролировать то, что сам насос расположен правильно: стрелка направления потока соответствует реальному потоку теплоносителя в системе.

По сути, установка насоса на этом и заканчивается. Правда, некоторые модели требуют еще и электромонтажных работ – присоединения кабеля питания  к клеммам монтажной коробки. Выполнить это – несложно.

Клеммное соединение кабеля питания в монтажной коробке насоса (пример)

Клеммы на насосе подписаны, и при коммутации проводов следует не забывать об их цветовой маркировке.

  • N – «ноль», провод голубого или бело-голубого цвета.
  • L – фаза, провод может иметь различную окраску, белую, черную,, красную, коричневую. Но никогда не голубую (синюю) и не зеленую (жёлто-зелёную).
  • Значок заземления – провод зеленого или желто-зеленого цвета.

После коммутации кабеля устанавливается на место крышка монтажной коробки и затягивается штатным винтом, для обеспечения герметичности.

Естественно, что длина кабеля должна быть такой, чтобы доставать до выделенной или установленной специально для насоса розетки питания.

Для выпуска воздуха необходимо аккуратно отвернуть пробку, расположенную по оси ротора насоса

Но и после этого насос проверять не спешим – его запрещено запускать «на сухую». Систему необходимо заполнить теплоносителем, а в ходе этой операции, чтобы в петле насоса не скапливался воздух, если нет специального воздухоотводчика, имеет смысл аккуратно отвернуть винт-пробку. Как только воздух выйдет, и из отверстия начнет вытекать теплоноситель, пробку закручивают до конца на место. Повторную проверку рекомендуется провести при полном заполнении системы – и при этом уже осуществить, при немного подвыкрученной пробке, кратковременный пуск насоса. После проверки пробка герметично закручивается.

Впрочем, многие мастера при заполнении контуров теплоносителем не отвлекаются на насос, а проводят полный выпуск воздуха уже при окончательно заполненной системе.

Вот только после этого, если после заполнения системы на соединениях смонтированного узла не появилось подтеканий, можно говорить о том, что установка циркуляционного насоса завершена.

Возможно, вас заинтересует информация о том, что такое гидрострелка принцип работы назначение и расчеты

В завершение публикации – видеосюжет, в котором показан пример проведения монтажа циркуляционного насоса для отопления. Схема установки циркуляционного насоса в систему отопления вы можете узнать по ссылке.

Видео: демонстрация работ по монтажу циркуляционного насоса

Циркуляционный насос. Преимущества и недостатки

Просмотров: 23923

Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе. И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос. Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.



Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка. Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.

Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т. д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.

Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.

Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении.
Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели  насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

Конструкция циркуляционных насосов с «мокрым ротором»

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

  • корпус насоса;
  • электромотор со статором;
  • коробка с клеммниками;
  • рабочее колесо;
  • картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос. Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.

Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская  «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.

Наши специалисты помогут Вам подобрать, а также смонтировать систему отопления, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Система отопления в частном доме. Какую выбрать схему?

Системы отопления делятся на две большие группы – однотрубные и двухтрубные. Разница заключается в присоединении отопительных приборов. В однотрубной системе радиаторы подключаются последовательно, отсюда основной минус такой системы. По мере движения теплоносителя в отопительных приборах температура постепенно уменьшается, поэтому ближайшие к котлу радиаторы всегда более нагретые, чем отдалённые.

В двухтрубных системах батареи подключаются параллельно, поэтому все приборы нагреваются одинаково. Но такие системы более сложные при монтаже и требуют больше затрат на материалы. Давайте более подробно разберём каждую систему. Пойдём от простого к сложному.

Простейшая однотрубная система – самый дешёвый вариант.

Посмотрите на рисунок, система проще некуда. Теплоноситель, проходя последовательно через несколько радиаторов, возвращается в котёл, где опять нагревается.

В такой системе нельзя отключить или уменьшить мощность одного радиатора, так как закрыв его циркуляция в системе полностью прекратится. Вы спросите: «Зачем нужна такая система, где невозможно отключить радиатор, если стало жарко»?

Вы абсолютно правы!

Но в некоторых случаях такую систему стоит монтировать. Например, Вы имеете дачный домик с одной комнатой, где система состоит из трёх радиаторов и электрического котла. В этом случае, нет необходимости отключать радиаторы, а если стало жарко, можно просто уменьшить температуру на котле. Такую систему можно охарактеризовать так – просто, дешево и без заморочек.

Однотрубная система – «ленинградка»

Схема выглядит таким образом: понизу идёт труба розлива в которую с помощью тройников врезаются батареи отопления.

Эту систему делают очень часто. Люди рассуждают так: одна труба розлива всегда проще и дешевле, чем две. Но экономия на трубе при монтаже «ленинградки» имеет место только тогда, когда есть возможность сделать полный круг, то есть обойти кругом всё помещение. Если же полностью закольцевать розлив не получается, то приходится возвращать холостую трубу и вся экономия сходит на нет. Очень часто при монтаже «ленинградки» допускаются непоправимые ошибки, которые приводят к тому, что система совсем или частично не работает. Как известно, теплоноситель всегда циркулирует по пути наименьшего сопротивления, поэтому большая его часть идёт по нижней трубе помимо радиатора. А в батареи циркуляция очень слабая и чтобы её увеличить монтируется так называемая редукция. Делают её двумя способами — заужением участка трубопровода под радиатором или установкой на нём запорной арматуры.

Гравитационная система — она работает без насоса

По-другому такую систему отопления называют самотечной. В чем ее смысл? Из курса физики известно, что горячая жидкость, а в данном случае, нагретый теплоноситель имеет меньшую плотность, чем остывший. Поэтому, выходя из котла жидкость как бы всплывает, поднимаясь наверх, затем охлаждается в отопительных приборах и падает вниз, далее проходя по обратному трубопроводу поступает обратно в отопительный котел.

Процесс этот называют естественной циркуляцией. Таким образом, для работы такой системы отопления не нужен циркуляционный насос, все и так вертится под действием силы тяжести. Но движение теплоносителя при естественной циркуляции происходит медленно, поэтому циркуляционный насос на такую систему обычно всё равно ставят. Монтируется он на обводной линии, а на основную трубу устанавливается шаровой полнопроходной кран, который открывают при отключении электроэнергии. Гравитационная система монтируется из стальных труб достаточно большого диаметра. Горизонтальные участки розлива выполняются с уклоном — подача от котла, обратка к котлу. Величина уклона должна составлять не менее 5 мм на погонный метр трубы. Верхнюю трубу сделать с уклоном, как правило, не составляет труда, а с нижней возникают проблемы. Приходится устанавливать котел как можно ниже или поднимать обратный трубопровод вместе с радиаторами. Гравитационная система получается дорогой, громоздкой и некрасивой. Чтобы исключить закипание котла при отключении электричества можно пойти по другому пути — это установка источника бесперебойного питания на циркуляционный насос.

Коллекторная — система на любителя

Еще эту систему называют лучевой. Суть схемы такова. В отапливаемом помещении, обычно ближе к центру, располагается коллектор, от которого к каждому радиатору идут две трубы – подающая и обратная.

Трубы в ней, как правило, используются из металлопластика или сшитого полиэтилена. Прокладываются они чаще всего в конструкции пола (в стяжке), реже по потолку нижнего этажа. Лучи, подходящие к радиаторам, имеют разную длину, поэтому для правильной работы необходима тщательная балансировка. Преимуществами такой системы является отсутствие соединений труб, находящихся в стяжке, так как лучи делаются из цельных кусков и быстрота монтажа. При чём второе преимущество достаточно спорное. Самым главным минусом такой системы является дороговизна – большое количество трубы, коллекторы стоят денег.

Попутная система — «Петля Тихельмана»

В этой системе теплоноситель движется по кругу в одном направлении. Подача в ней большим диаметром начинается на первом радиаторе, далее уменьшаясь заканчивается на последнем. Розлив же обратного трубопровода начинается наоборот – большим диаметром на последнем радиаторе и меньшим на первом.

Таким образом, сумма труб подачи и обратки каждого отопительного прибора одинакова. На первом радиаторе — короткая подача, длинная обратка, на последнем наоборот — большая подача, маленькая обратка. Что это даёт? Все радиаторы в такой системе имеют одинаковое гидравлическое сопротивление, то есть находятся в одинаковых условиях. Сделали попутку, запустили, всё сразу работает – хлопаем в ладоши! Не нужно никакой регулировки! На самом деле, балансировочные вентиля в попутной системе ставить рекомендуется, так как ещё есть человеческий фактор. При монтаже, сварке или пайке возможны дефекты (заужение труб), поэтому минимальная балансировка всё же может потребоваться.

Тупиковая двухтрубная система

Петля Тихермана — это очень хорошо. Но не всегда есть возможность закольцевать систему. Входные двери, лестничные марши мешают прохождению труб отопления. В таких случаях монтируется двухтрубная тупиковая система.

Розлив в ней состоит из двух труб — прямой и обратной. Уменьшение диметра трубы происходит от первого радиатора к последнему. Приборы отопления присоединяются параллельно. Система прекрасно работает, когда количество радиаторов на каждой ветке розлива не очень большое, так как чем больше приборов находится на каждом контуре, тем сложнее сбалансировать систему. Для регулировки системы необходимо прикрывать балансировочные клапаны на ближних радиаторах.

Какую схему выбрать?

Выводы:
