Объем радиатора отопления алюминиевые: Объем секции алюминиевого радиатора — Лучшее отопление

Содержание

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

Уровень теплоотдачи одной секции, так как от него зависит:
Во-первых, сколько элементов потребуется для обогрева одной комнаты.
Во-вторых, насколько тепло будет в комнате благодаря радиатору.
В-третьих, каким станет микроклимат в помещении.
Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

Объем секции алюминиевого радиатора – зачем нужно знать

Радиатор Elsotherm

Сегодня алюминиевые радиаторы очень часто подключаются как в действующие коммуникационные системы отопления, централизованные или автономные, так и в новые. Для того чтобы в помещении хватало тепла, изначально перед установкой, нужно определиться с размерами батарей, мощностью насоса, местами их монтажа. Здесь при выборе немаловажную роль играет показатель объема секций алюминиевых радиаторов. Он напрямую связан как с подбором составляющих элементов, так и с расчетом количества теплоносителя необходимого для заполнения всей системы отопления.

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

панельные;
трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

Цельными или литыми.
Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой

. Это обуславливается двумя факторами.

Размер секции

Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.

Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:

этиленгликоль;
солевой раствор;
глицериновый состав;
пищевой спирт;
нефтяное масло.

Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Объем воды в одной секции

Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:

Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.

Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.

Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:

радиаторов;
трубопроводов;
теплообменника котла;
расширительного бака.

Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.

Заключение

При проектировании системы автономного отопления у многих возникает вопрос, сколько литров теплоносителя вмещает одна секция алюминиевой батареи. Этот нужно для того, чтобы рассчитать расход газа, электричества и определиться, сколько нужно приобрести антифриза, если в системе не используется вода.

как посчитать количество воды в одной секции, видео и фото

Для автономного отопления на данный момент строительный рынок предлагает большое количество разных обогревательных приборов, в том числе – из алюминия и их мощность зависит от того, какой объем воды в алюминиевом радиаторе, то есть, от ёмкости.

Конечно, это не единственный фактор, влияющий на теплоотдачу – сюда также входит и конфигурация отопителя, но мы на данный момент говорим о секционных батареях, размер которых (количество секций) можно менять по своему усмотрению. Более подробно о таких отопителях мы поговорим ниже по тексту, а кроме того, мы ещё хотим предложить вам тематическую демонстрацию видео в этой статье.

Алюминиевые отопительные приборы

Технические характеристики

Обратите внимание!
Если вы хотите приобрести качественную продукцию, то при покупке обратите внимание на его массу.
Так, инструкция указывает на то, что масса одной секции не может быть меньше килограмма, а сборка десятисекционной батареи с учётом ниппелей не может быть менее 11 кг!

Прибор в разрезе (экструзионный)

Объем одной секции алюминиевого радиатора во многом зависит от способа его изготовления, а таких способов есть только два – это литьевой и экструзивный.

Более технологичным специалисты считают производство продукции литьевым методом – он позволяет получить цельносварной секционный корпус. Безусловно, там есть шов, но он выполняется контактной сваркой. Безусловно, цена такой продукции получается несколько выше.
А вот метод прессования или экструзионный, представляет процесс, когда из сплава с очень высоким содержанием Al (98%) выдавливают несколько элементов. Их соединение производится механическим путём и при этом используется клей высокого качества. Продукция, полученная методом экструзии, обладает высокой устойчивостью к коррозии, а основным её недостатком (слабым местом) можно назвать механический способ соединения.

Поточная линия для покраски радиаторов в Златоусте

Определить эксплуатационные свойства помогает не только объем воды в алюминиевом радиаторе отопления, но также его форма – ребристая и секционная. Ребристость позволяет осуществлять максимально возможный контакт с воздухом в помещении, что способствует его скорейшему нагреванию, а секции позволяют уменьшать и увеличивать прибор по мере необходимости, в зависимости от объёма отапливаемого помещения.
Кроме того, защитой от коррозии является покраска продукции в два слоя. Малярные работы, как правило, выполняются на специализированных поточных линиях, которую обслуживают всего несколько человек (см. фото вверху). Подобные процессы осуществляются в два этапа – сначала, методом анафореза накладывается первый слой, что обеспечивает антикоррозийную защиту и цветовую устойчивость для следующего покрытия. Вторым слоем уже напыляют порошковую эмаль, что мы и видим на готовом изделии.

Наименование	Расстояние между осями (мм)	Габариты (мм)	Диаметр коллекторов (дюйм)	Коэффициент теплопередачи	Объём воды в секции (л)	Теплоотдача (Вт)	Масса
GLOBAL KLASS	800	80x80x882	1/2-3/4	5,58	0,59	254	2,16
	700	80x80x782	1/2-3/4	5,83	0,54	232	1,91
	600	80x80x682	1/2-3/4	6,0	0,49	204	1,66
	500	80x80x585	1/2-3/4	6,44	0,44	187	1,41
	350	80x80x432	1/2-3/4	6,76	0,37	131	1,01
GLOBAL VOX	800	80x80x890	1/2-3/4	5,69	0,56	276	2,21
	500	80x80x590	1/2-3/4	6,34	0,46	193	1,45
	350	80x80x440	1/2-3/4	6,79	0,35	145	1,12
GL 200/80/D	200	80x80x290	1/2-3/4	7,79	0,52	165	1,42
GL 350/80/D	350	80x80x440	1/2-3/4	7,19	0,7	247	2,21
GLOBAL VIP	500	80x80x590	1/2-3/4	6,37	0,43	195	1,62
GLOBAL VIP	350	80x80x440	1/2-3/4	6,73	0,35	147	1,3
GLOBAL VIX R	500	80x80x590	1/2-3/4	6,49	0,43	190	1,16
GLOBAL VIX R	350	80x80x440	1/2-3/4	6,8	0,36	145	1,57
GLOBAL ISEO	500	80x80x582	1/2-3/4	6,56	0,44	180	1,31
	350	80x80x432	1/2-3/4	6,93	0,34	152	1,05
	600	80x80x682	1/2-3/4	6,35	0,47	203	1,5
	700	80x80x782	1/2-3/4	6,16	0,52	232	1,68

Таблица: габариты, масса, теплоотдача и объем секции алюминиевого радиатора

Проводим вычисления мощности

Примечание. Для того чтобы все вычисления соответствовали действительности, важно место, куда вы собираетесь установить радиатор.
Так, как правило, это делают под окном – тёплый воздух от отопительного прибора, поднимаясь вверх, создаёт своеобразную ширму, которая защищает комнату от холодных потоков, движущихся от стекла.

Батарея под окном в режиме эксплуатации

Итак, посчитать объем воды в алюминиевом радиаторе, как вы понимаете, не составляет какой-либо проблемы – для этого достаточно знать объём одной секции и их количество, а затем сложить эти значения вместе (см. таблицу).

Точно так же вы можете определить и мощность батареи, если знаете номинальное значение одной секции и их количество, но давайте посмотрим, как рассчитать этот показатель для комнаты определённой величины.

Если высота потолков не превышает 2,7м, то вычисления можно вести по квадратуре, и мы для примера возьмём комнату с площадью (S) 4,5×5,5м, тогда S=4,5*5,5=24,75м2, и воспользуемся радиатором GLOBAL KLASS с мощностью секции 232 Вт.

Нам, для подсчёта количества секций понадобится формула S*100/P, где 100, это необходимое количество ватт на квадратный метр, а P, это мощность одной секции. Значит, Kколичество секций=S*100/P=24,75*100/232=10,66 или 11 секций (объем воды в одной секции алюминиевого радиатора здесь 0,54л, значит, 0, 54*11=54,54л).

Теперь возьмём параметры того же отопительного прибора и такую же площадь, но высоту потолков – 3м, тогда нам понадобится делать расчеты на м3, где необходимо 41Вт теплоотдачи.

Объём помещения (V) у нас получается 4,5*5,5*3=74,25м3, значит, разделим его на мощность одной секции. У нас получится Kколичество секций=V*41/P=74,25*41/232=13,1 или 14 секций, чтобы был запас.

Заключение

Как вы видите, своими руками можно не только установить, но рассчитать необходимое количество секций для подборки нужной мощности радиатора и определить, сколько вам при этом придётся греть воды.

Такие выкладки крайне необходимы при ремонте или строительстве, так как, благодаря ним, мы не просто добиваемся максимального комфорта в помещении, но и определяем наши будущие расходы, то есть, частично формируем семейный бюджет.

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм — 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Рабочее давление

Это важная характеристика оборудования, она показывает, при каком рабочем давлении разрешается эксплуатировать радиатор. В продаже есть алюминиевые радиаторы двух видов: выдерживающие до 16 атмосфер и классические, рассчитанные выдерживать до 6 атмосфер. В зависимости от этих характеристик выбираются радиаторы для эксплуатации в частных отопительных системах или для подключения к тепловым магистралям высокого давления.

В домах с автономной системой отопления среднее значение давления не более 10 атмосфер. В системах, подключенных к центральным сетям отопления рабочее давление выше, оно достигает 15 атмосфер. Если система отопления подключена к тепловым магистралям, то это значение может быть еще выше и достигать отметки 30 атмосфер. Эти данные нужно учитывать при выборе радиаторов.

У каждого вида радиатора свое разрешенное рабочее давление. У биметаллических моделей варьируется от 16 до 49 атмосфер. Точные технические характеристики смотрите в техническом паспорте прибора или выясняйте у консультанта магазина. В сопровождающей товар документации также содержится информация об испытании оборудования под опрессовочным давлением. Это значение в 1,5 раза превышает рабочее давление.

При выборе оборудования учитывают, что в системе отопления централизованного типа стандартное давление не превышает 15 атмосфер, а в индивидуальных автономных системах оно не более 10 атмосфер. Также нужно знать, что биметаллические радиаторы выдерживают гидроудары до 6 МПа, а алюминиевые всего 4,8 МПа. Исходя из этих характеристик, специалисты рекомендуют алюминиевые приборы использовать в автономных отопительных системах, чтобы они дольше служили, а биметаллические – для подключения к центральному отоплению.

Предельная температура и объем теплоносителя

Радиаторы биметаллического типа выдерживают воду температурой до 90 градусов по Цельсию. А алюминиевые – температуру теплоносителя до 110 градусов С. Объем теплоносителя рассчитывается путем умножения количества секций на емкость одной из них. Он зависит от высоты прибора и толщины оболочки. Для алюминиевых секций это значение – 250-460 мл.

Емкость секций биметаллического отопительного оборудования меньше, чем у алюминиевого. Стандартные значения в среднем следующие: для батареи с межосевым расстоянием 200 мм емкость канала теплоносителя – 0,1-0.16 литров. Для приборов с расстоянием между осями в 350-мм – 0,15-0,2 литра.

Продукция каждого производителя отличается параметрами и техническими характеристиками, это относится к любому типу отопителей. Например, в алюминиевом радиаторе Profi 500 — это всего 0,28 литра, а на 10-секционный радиатор уйдет 2,8 литра.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением. Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см. В ином случае устанавливаем радиаторы высотой 350 мм. Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.

объём секции, расчет секций, как рассчитать на примерах фото и видео

Содержание:

1. На что влияют размеры алюминиевых радиаторов отопления
2. Параметры и размеры алюминиевых радиаторов ROVALL
3. Параметры объема радиаторов от Climatic Control Corporation LLP
4. Размеры алюминиевых радиаторов от компании Fondital
5. Характеристики алюминиевых радиаторов от Faral S.p.A.
6. Расчет алюминиевых радиаторов от Global
7. Параметры алюминиевых радиаторов от Torex
8. Размеры секции алюминиевых радиаторов от Rifar
9. Объем секции алюминиевого радиатора
10. Расчет количества секций

Современные радиаторы отопительные из алюминиевого сплава уже стали привычными, поскольку их можно встретить не только в жилых помещениях, но и в общественных зданиях. Это стало возможным благодаря их красивому внешнему виду, легкому весу, а кроме того, они очень быстро нагреваются. Но при выборе данных батарей специалисты рекомендуют ознакомиться с их ассортиментом и грамотно определить размеры алюминиевых радиаторов отопления, таких как на фото. Какими же бывают их параметры и характеристики?

На что влияют размеры алюминиевых радиаторов отопления

Одним из важнейших параметров считается промежуток между осями радиаторов. Чаще всего в продаже можно встретить алюминиевые приборы, у которых расстояние между двумя коллекторами – нижним и верхним составляет 350 или 500 миллиметров. Правда, имеются изделия с показателем, равным 200, 400, 600, 700 и даже 800 миллиметров.

Размеры алюминиевых радиаторов по длине практически не имеют ограничений. Чем батарея длиннее, тем ее мощность выше. Чтобы достичь требуемого уровня мощности, необходимо приобрести определенное количество отопительных секций.

Общая протяженность прибора зависит от нужной для обогрева помещения мощности, от того, какие размеры батарей отопления, секции и теплоотдача.

Для состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
кран Маевского – устройство для стравливания воздуха, попавшего в систему;
ключ, предназначенный для крана;
проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
заглушки для отопительного прибора, их еще называют глухими пробками;
иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней;
в процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.

Параметры и размеры алюминиевых радиаторов ROVALL

Фирма, производящая алюминиевые радиаторы ТМ ROVALL, является одним из подразделений итальянского концерна Sira Group. Эта компания изготавливает батареи из алюминиевого сплава с расстоянием между двумя коллекторами, равным 200, 350 и 500 миллиметров.

В комплект для их крепления, который приобретается отдельно, входят такие изделия: заглушки, переходники, для соединения секций — ниппели с прокладками и для осуществления настенного монтажа – кронштейны, а также кран Маевского.

Основные параметры алюминиевых радиаторов ROVALL:

допустимое рабочее давление составляет 20 бар, а при испытании — 37,5 бара;
максимальная температура – не более 110 °С.

У всех приборов Rovall моделей Alux 200, согласно официальным источникам компании-производителя, с расстоянием 200 миллиметров между осями, высота равна 245, а глубина – 100 миллиметров. При этом длина минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может составлять по — минимуму 92, а по – максимуму – 1472 ватта. Количество секций бывает от одной до 16.

У моделей радиаторов Rovall Alux 350, с расстоянием 350 миллиметров между коллекторами, высота составляет 395, а глубина – 100 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может быть от 138 до 2208 ватт. Число секций равно от одной до 16.

У моделей приборов Rovall Alux 500, с межосевым расстоянием 500 миллиметров, высота составляет 545 миллиметров, а глубина – 100 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь мощность может быть по — минимуму 179, а по – максимуму – 2840 ватт. Количество секций насчитывается от одной до 16.

Параметры объема радиаторов от Climatic Control Corporation LLP

Данная компания из Великобритании выпускает отопительные алюминиевые приборы BiLUX AL, обладающие превосходной степенью теплоотдачи, и произведенные с учетом особенностей автономных отопительных систем. Площадь поверхности этих батарей значительная, а сечение вертикально расположенной трубы, когда делался расчет алюминиевых радиаторов отопления, было определено оптимально.

Предприятие, на котором изготавливают радиаторы BiLUX AL M 300 и BiLUX AL M 500 располагается в Китае. Между обеими осями коллекторов расстояние бывает 300 или 500 миллиметров. Во время производственного процесса верхние части приборов, отлитые под давлением, соединяют с днищем, которое изготавливают по специально разработанной сварочной технологии.

Когда изделия готовы, после сборки их подвергают химической и механической обработке. Только после этого алюминиевые приборы испытывают и проверяют на прочность и герметичность. Их покраска осуществляется в несколько приемов. Кроме этого, на них воздействуют электростатическим полем и одновременно напыляют эмаль, производимую на основе эпоксидных смол. Затем при нагревании до высокой температуры поверхности радиаторов полимеризируют.

Особенность приборов BiLUX AL заключается в том, что их торцы имеют особую конструкционное решение, позволяющее для прокладки использовать специальное кольцо. Материал его изготовления полностью герметизирует стыки. Ниппели для них задействуют кадмированные, в итоге вероятность протечки теплоносителя сведена к нулю.

Основные размеры алюминиевых радиаторов BiLUX AL:

допустимое рабочее давление составляет 16 бар, а при испытании прибора — 24 бара;
давление, которое способно разорвать прибор – 48 бар.

Односекционные батареи BiLUX AL M 500 с расстоянием 500 миллиметров между осями при мощности 180 ватт имеют следующие параметры (в миллиметрах):

высота – 570;
глубина – 75-80;
длина – 75.

Односекционные BiLUX AL M 300 с расстоянием 300 миллиметров между осями при мощности 128 ватт имеют следующий размер секции алюминиевого радиатора (в миллиметрах):

высота – 370;
глубина – 75-80;
длина – 75.

Размеры алюминиевых радиаторов от компании Fondital

Компания Fondital (Италия) выпускает алюминиевые батареи Calidor Super, приспособленные для климатических условий России и стран СНГ (см. фото). При их изготовлении во внимание принимаются европейские стандарты, такие как EN 442 и российские, согласно ГОСТу Р RU.9001.5.1.9009.

Способом их изготовления является отливка, выполняемая под высоким давлением. Окраска выполняется в два этапа: первоначально с помощью анафореза в качестве защиты наносят один слой эмали, а потом, используя порошковую эмаль, изделию придают достойный внешний вид. Монтажный комплект к радиатору покупать придется отдельно. В него входят: переходники; кронштейны; глухие пробки и кран Маевского.

Между осями расстояние составляет:

350 миллиметров для модели S4, у которой насчитывается 4 боковых ребра, а глубина секции равна 97 миллиметров;
500 миллиметров для модели S4 и S3 (с 3 ребрами и глубиной – 96 миллиметров).

Основные параметры алюминиевых радиаторов Calidor S:

допустимое рабочее давление — 16 бар, а при проведении испытания прибора — 24 бара, максимальный предел на разрыв — 60 бар;
предельная температура – не более 120 °С.

У моделей радиаторов Calidor Super 350 S4, с промежутком 350 миллиметров между двумя осями, согласно данным из официальных источников производителя, высота составляет 428 миллиметров, а глубина – 96 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1120 миллиметров. В свою очередь теплоотдача может быть по — минимуму 145, а по – максимуму – 2036 ватт. Количество секций от одной до 14.

Размеры радиаторов отопления алюминиевые Calidor Super 500 S4 с межосевым расстоянием 500 миллиметров следующие: высота 578 миллиметров, глубина секции – 96 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 192, а по – максимуму – 2694 ватта. Количество секций бывает от одной до 14.

У всех моделей приборов Calidor Super 500 S3 с расстоянием 500 миллиметров между осями, высота равна 578, а глубина – 100 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь минимальная мощность может составлять 178, а максимальная – 2478 ватт. Количество секций бывает от одной до 14.

Характеристики алюминиевых радиаторов от Faral S.p.A.

Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии.

Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.

Основные параметры алюминиевых радиаторов FARAL:

допускается рабочее давление до16 бар, а при проведении испытаний приборов — 24 бара;
предельная температура – не более 110 °С.

У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по — минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.

У моделей радиаторов FARAL Green HP 500, с расстоянием 500 миллиметров между осями, высота составляет 580 миллиметров, а глубина – 80 миллиметров. При этом длина приборов от 80 (минимум) до 1120 миллиметров (маусимум). В свою очередь теплоотдача может быть по — минимуму 180, а по – максимуму – 2520 ватт. Количество секций равно от одной до 14.

Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.

Количество секций в зависимости от мощности может составлять от 1 до 14.

Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.

При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт.
Количество секций может составлять в зависимости от мощности от одной до 14.

Расчет алюминиевых радиаторов от Global

Радиаторы Global от одноименной компании (Италия) устанавливать можно и в квартирах многоэтажных зданий, и в собственных домах. Их отличительные характеристики – элегантный и оригинальный внешний вид. Наибольшей популярностью пользуются модели ISEO и VOX с межосевым расстоянием 350 или 500 миллиметров. Монтажный комплект стандартен и продается отдельно.

Основные параметры алюминиевых радиаторов Global:

рабочее давление по-максимуму составляет 16 бар, а при испытании прибора — 24 бара; предельная температура подогретой воды – не более 110 °С.

У моделей приборов Global VOX 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 440, а глубина – 95 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 145, а по – максимуму – 2030 ватт. Количество секций бывает от одной до 14.

Радиаторы Global модельного ряда VOX 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 590 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 193 ватта, а максимальная 2702 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

У моделей приборов Global ISEO, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 432, а глубина – 80 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 134, а по – максимуму – 1976 ватт. Количество секций бывает от одной до 14.

У радиаторов Global модельного ряда ISEO, имеющих межцентровое расстояние 500 миллиметров, высота приборов составляет 582 миллиметра, а глубина 80 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 181 ватт, а максимальная 2534 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

Параметры алюминиевых радиаторов от Torex

Одноименной итальянской компанией предлагаются алюминиевые секционные отопительные приборы, изготовление которых выполняется методом литья. Их особенность заключается в наличии необычных световых переходов на фронтальной части. У моделей, которые имеют межосевое расстояние 350 миллиметров, глубина равна 78 миллиметров. А вот у батарей с промежутком между осями 500 миллиметров, глубина радиаторов составлять может 70 или 78 миллиметров. Они могут иметь одну или четное количество секций. Крепежный комплект следует приобретать отдельно.

Основные параметры алюминиевых радиаторов Torex:

допустимое рабочее давление составляет 16 бар, а при испытании прибора — 24 бара;
предельная температура – не более 110°С;
требуемый pH воды – 7-8 (допустимо 6,5 – 8,5).

У моделей приборов Torex B 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 420, а глубина – 78 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по — минимуму 130, а по – максимуму – 1820 ватт. Количество секций бывает от одной и далее четное число до 14.

Радиаторы Torex модельного ряда B 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 78 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 172 ватта, а максимальная 2408 ватт. Количество секций может составлять от одной и далее четное число до 14.

Радиаторы Torex модельного ряда C 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 70 миллиметров.
При этом минимальная длина приборов – 75, а максимальная – 1050 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 198 ватт, а максимальная 2772 ватта. Количество секций может составлять от одной и далее четное число до 14.

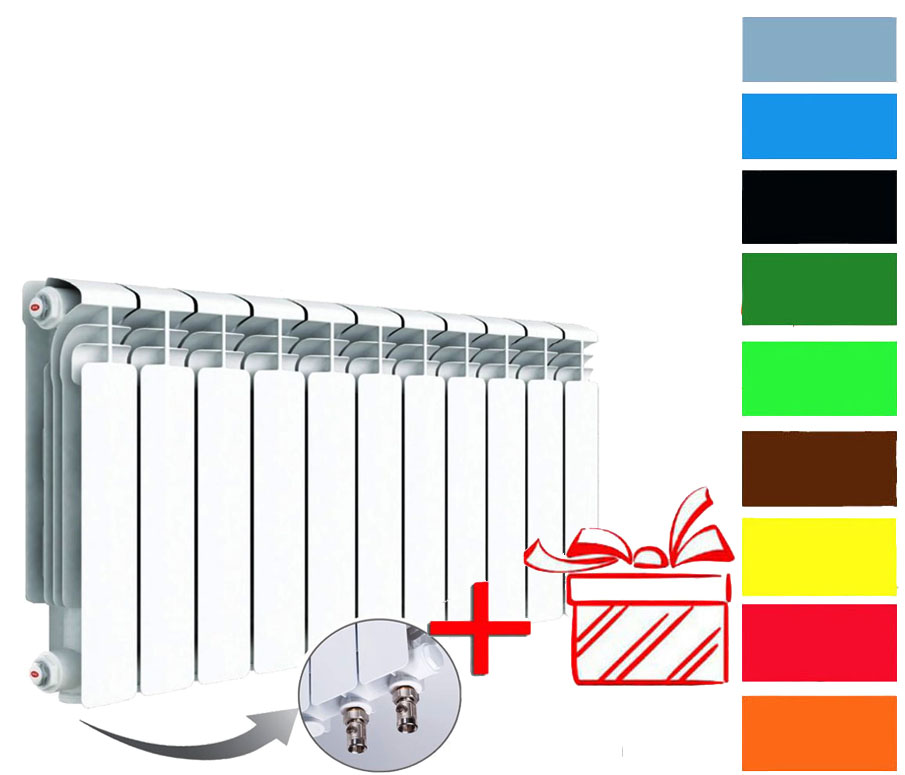

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус кривизны.

Основные характеристики радиаторов из алюминия Rifar:

допустимое рабочее давление составляет 20 атмосфер;
предельная температура – не более 135°С;
требуемый pH воды – 7- 8,5.

Объем секции алюминиевого радиатора

Знать объем одной секции алюминиевого радиатора очень важно для автономных систем отопления. Чтобы определить, сколько нужно антифриза для заполнения отопительной системы пользуются расчетными таблицами.

Чтобы узнать объем воды в одной секции пользуются информацией, которая имеется в тематических справочниках:

в стандартном приборе объем секции алюминиевого радиатора составляет 0,45 литра теплоносителя;
погонный метр трубы диаметром 15-миллиметров содержит 0,177 литра, а труба диаметром в 32 миллиметра – 0,8 литра.

Расчет количества секций

Существует несложный вариант, как сделать расчет количества секций.

Для этого надо знать площадь помещения и нормативную мощность, которая равна:

если высота потолков 2,5 — 2,7 метра, имеется одна наружная стена и одно окно – 100 ватт;
если высота потолков не превышает 2,7 метра, есть две наружные стены и одно окно – 120 ватт;
если высота потолков не более 2,7 метра, насчитывается две наружные стены и два окна – 130 ватт.

До того, как рассчитать количество алюминиевых радиаторов, нужно в паспорте на прибор узнать мощность одной секции. Теперь необходимо нормативную мощность умножить на площадь помещения и разделить на мощность одной секции. Полученный результат требуется округлить в большую сторону (прочитайте также: «Размеры радиаторов отопления по высоте и ширине, как рассчитать»).

Видео об алюминиевых радиаторах отопления:

Размеры алюминиевых радиаторов отопления: объем секции, высота

Алюминий — лёгкий материал, который широко применяется.

Кроме прочего, из него делают батареи отопления.

В их создании очень важен расчёт характеристик.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.
Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Метод расчёта секций

Чтобы определить необходимое количество элементов, нужно определить мощность. Есть несколько округлённых значений, вычисленных для помещения с высотой потолка 2,7 метра:

Для стандартной комнаты необходимо 100 Ватт.
За каждое окно добавляют по 10.
Если она угловая, значение умножают на 1,2.
Если потолки выше или окна больше обычных, добавляют 10%.
Обогрев ослабляется от верхних этажей к нижним, поэтому за каждый следует добавить ещё по 2%.

Полученную нормативную мощность умножают на площадь помещения. В итоге получается общее значение, рассчитанное с запасом.

Затем число делят на паспортный показатель одной секции, округляя вверх. Примерный расчёт выглядит следующим образом:

(100 + 10) * 1,2 * 1,04 = 137,28, где крайний множитель выбран для квартиры на третьем сверху этаже.
137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
2471 / 190 = 13. В этом случае при мощности одной секции 190 Ватт понадобится 13 штук.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их.

Высота и ширина радиатора нестандартной формы

Существуют батареи необычного вида. Из металлов можно создать прибор высотой до трёх метров, шириной до двух.

Глубина вертикальных устройств с учётом креплений редко достигает 100 мм.

Объём радиаторов других форм зависит от их габаритов. Размер варьируется, в зависимости от производителя, но также существуют предметы, производимые на заказ.

Чтобы узнать их характеристики, следует обратиться к техническому паспорту.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как рассчитать теплоотдачу одной секции алюминиевого радиатора.

Нужна помощь мастера

Габариты батареи влияют на тепло, которое она передаёт в помещение. Чтобы не ошибиться в расчётах рекомендуется пригласить специалиста, который поможет с выбором.

Размеры алюминиевых радиаторов отопления: способы расчета количества секций

При выборе радиатора для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Так же необходимо знать технические характеристики, такие как тепловая мощность, объем воды в секции и вес, тогда как размер радиатора не менее важен.

От него зависит то, будет ли помещение хорошо отапливаться, и насколько эффективным будет его служба.

Размер радиатора зависит от трех характеристик:

расстояние между осями;
ширина секции;
глубина секции.

В зависимости от производителя эти характеристики могут варьировать. Расстояние между осями может достигать 800 миллиметров, однако чаще всего оно составляет 350 или 500 миллиметров.

Ограничений по длине обогревателя практически нет, и мощность батареи во многом зависит именно от этого показателя. Для увеличения мощности, если это действительно необходимо, всегда можно приобрести дополнительные отопительные секции.

Размеры алюминиевых радиаторов отопления

Производители предлагают алюминиевые радиаторы разных размеров, например, модели компании Global имеют межосевое расстояние от 350 до 800 мм, длину одной секции в 80 мм, и глубину от 80 до 180 мм.

Алюминиевый радиатор SV — 500/12 компании Oasis, одной из самых раскрученных китайских компаний на российском рынке, имеет следующие габариты: 580 х 80 х 80. Эта модель с 12 секциями способна отопить помещение площадью до 24 м².

Модели алюминиевых радиаторов российской компании Apriori имеют одинаковое межосевое расстояние — 500 мм, ширина и глубина разнятся 70-80 мм и 70-96 мм соответственно.

Радиаторы Elsotherm напротив имеют одинаковую для всех алюминиевых моделей ширину в 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно исходя из названия (например, Elsotherm 200 — алюминиевый радиатор с 200 миллиметровым расстоянием между осями).

Итальянские алюминиевые батареи имеют одинаковую глубину (80 мм) и ширину (97 мм). Отличаются они именно расстоянием между осями, которые определяют высоту батареи. Эта компания производит 2 типа радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту обогревателя, а также и вес. Важно помнить, что чем тяжелее секции радиатора, тем труднее их монтировать.
Расчет количества секций радиатора
Количество секций, которое необходимо для того или иного помещения, зависит от его площади и размера секций радиатора. Если их будет недостаточно — батарея не прогреет помещение во время зимних морозов.
Подсчет по площади комнаты подходит для комнат с низким потолком до 2,6 м. Для того, чтобы рассчитать количество необходимой мощности на все помещение нужно:
где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.
Результат деления округляется в сторону увеличения, округлять в меньшую сторону можно только для таких помещений как кухня.
Расчет числа секций для помещений с высоким потолком производится по его объему. По рекомендации СНИП для обогрева 1 м³ жилого помещения необходим 41 Вт (34 Вт на м² для квартир с современным стеклопакетом и наружным утеплением) тепловой мощности:
где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.
Округление производится по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. Примеры расчета количества секций радиаторов вы найдете в статье «Размеры биметаллических радиаторов отопления: способы расчета секций».
Первым делом при выборе радиатора стоит измерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это нужно для того, чтобы вычислить оптимальную высоту батареи. По нормативным документам расстояние от пола до радиатора должно быть не меньше 10-15 см, и от его верха до подоконника столько же. Это важно для того, чтобы нагретый воздух беспрепятственно поступал в помещение.
Итак, выбирая алюминиевый радиатор отопления обязательно нужно обращать внимание на размер секций, так как от этого зависит то, сможет ли радиатор нагревать воздух в помещении даже в морозы.
Даже если изначально расчеты были произведены неправильно, исправить ситуацию можно. К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если невозможно найти подходящий — его можно сделать самостоятельно.
В любом случае, намного проще изначально правильно рассчитать число секций, и в этом случае Вам не придется что-либо исправлять или переделывать.
Расчет алюминиевых радиаторов по площади смотрите на видео ниже:
Перспективы производительности
: выбор алюминиевого радиатора
Алюминиевые радиаторы являются обычным выбором для большинства уличных и путевых применений. Клиенты, стремящиеся к производительности, выбирают замену радиатора по одной или нескольким из следующих причин: им нужен меньший вес, они модернизируют систему охлаждения для повышения эффективности или хотят улучшить внешний вид подкапотного пространства.
Однако, прежде чем вы купите стильный алюминиевый радиатор, покупателям необходимо напомнить об основах.Прежде всего, вам необходимо убедиться, что охлаждающие каналы двигателя чистые и не забиты. Это часто проблема так называемого бюджетного двигателя (ядро свалки, которое было просто очищено и окрашено, история которого неизвестна, или дешевый ремонт, при котором охлаждающие каналы игнорируются). И лучший радиатор за большие деньги не обеспечит должного охлаждения двигателя, если жидкость не сможет протекать через блок и головки!
Не секрет, что контроль рабочей температуры двигателя с жидкостным охлаждением имеет решающее значение как для долговечности двигателя, так и для его работоспособности.Радиатор позволяет нагретой охлаждающей жидкости двигателя циркулировать к этому внешнему компоненту и «излучать» тепло в атмосферу. Радиатор — это просто теплообменник. Без этого не было бы средств, с помощью которых можно было бы сбросить повышенную температуру охлаждающей жидкости, кроме миграции через материал блока и головки. Двигатель будет работать в диком цикле, с жидкой охлаждающей жидкостью, которая быстро нагревается до тех пор, пока, ну, что-то должно отказываться. Двигатель начнет стучать и / или гудеть, поскольку сочетание избыточного тепла и давления сгорания превышает предел октанового числа топлива.Продолжающаяся детонация разрушает подшипники штока и может в конечном итоге прожечь отверстия в куполах поршней. Добавьте к этому повышенную температуру масла (при которой масло разжижается и больше не обеспечивает необходимую вязкость для смазывания подшипников, шплинтов, подъемников и других компонентов) и непоправимое деформационное повреждение блока и головок цилиндров. Другими словами, критический перегрев, способный быстро превратить даже самый лучший и самый дорогой двигатель в груду металлолома. Чрезмерный перегрев также может вызвать чрезмерное давление внутри радиатора, что может привести к растрескиванию или взрыву.
Помните, основная цель — контролировать температуру двигателя. С этой целью нам нужно сосредоточиться на выборе радиатора как на главном аспекте регулирования температуры.
Материалы радиатора
В то время как конструкция из меди и латуни часто используется для создания винтажного или правильного внешнего вида, большинство радиаторов послепродажного обслуживания имеют алюминиевую конструкцию. Медь является эффективным проводником тепла, но стенка трубки должна быть тонкой, чтобы обеспечить идеальное рассеивание тепла.Если стенка трубки тонкая, диаметр трубки должен быть достаточно небольшим (примерно 0,5 дюйма), чтобы предотвратить надувание трубки под давлением. Алюминий — более прочный и твердый материал; в результате диаметр трубки может быть больше (до 1,50 дюйма в некоторых случаях) и толщина стенки может быть больше, при этом получается более легкий радиатор (алюминий примерно на 60% легче, чем медь / латунь). Более крупный размер трубки также обеспечивает больший объем охлаждающей жидкости, что означает, что больше охлаждающей жидкости подвергается процессу теплообмена, а более прочный алюминиевый материал может выдерживать больше тепла и давления.Чтобы помочь проиллюстрировать возможности рассеивания тепла, мы рассмотрим двухрядный алюминиевый радиатор с диагональю 1 дюйм. Трубки рассеивают тепло примерно так же, как пятирядный медный радиатор с диагональю 0,5 дюйма. трубки.
Какие плюсы и минусы у материалов? Медь требует пайки, а свинец имеет тенденцию изолировать теплоотвод, а алюминий сваривается. Однако медный радиатор ремонтировать легче, чем алюминиевый.
Неужели вес так важен для улицы? Нет.Уменьшенный вес алюминиевого радиатора (для сравнения) — побочный продукт, который дает немного права на хвастовство. В действительности, однако, меньший вес становится проблемой только в гоночной машине, где каждая унция на счету.
Короче говоря, алюминиевый радиатор, вероятно, будет лучшим выбором для высокопроизводительного двигателя и для нестандартного стержня (где радиатор может быть более открытым), в то время как радиатор из меди / латуни останется лучшим выбором для восстановления или периодического ремонта. правильные приложения.В зависимости от области применения медь и алюминий находят свое место.
Однопроходные и двухходовые радиаторы
С точки зрения эффективности не существует слишком большого радиатора. Чем больше площадь поверхности, тем лучше, с как можно большим количеством ребер на дюйм. Ограничение по размеру основано только на пространстве для установки.
Цель состоит в том, чтобы иметь как можно большую площадь поверхности в квадратных дюймах в как можно более тонкой упаковке. Но, в зависимости от требований к охлаждению, и если фронтальной площади в квадратных футах недостаточно, ответом будет добавление дополнительных рядов и / или увеличение количества ребер.Если вам это удастся, использование большого количества ребер создает большую плотность сердцевины, и может быть предпочтительнее использовать более толстую сердцевину.
Однопроходный радиатор имеет вход и выход на противоположных сторонах сердечника. Теплоноситель протекает через активную зону, делая один проход от входа к выходу. Двухходовой радиатор позволяет охлаждающей жидкости проходить через верхнюю половину радиатора на первом проходе, а затем перемещать охлаждающую жидкость через нижнюю часть радиатора на втором проходе. В двухходовых радиаторах вход и выход расположены на одной стороне радиатора.
Теоретически передача тепла улучшается в двухходовой конструкции, поскольку охлаждающая жидкость движется с большей скоростью через каждую половину, создавая большую турбулентность охлаждающей жидкости. Двухходовой радиатор обычно обеспечивает до 15% большей эффективности доступной площади охлаждения.
Что касается количества рядов в сердечнике, практическое правило — использовать радиатор максимальной толщины (опять же, увеличивая площадь поверхности охлаждающей жидкости). Однако здесь есть две точки зрения: с одной стороны, более тонкая сердцевина обеспечивает более легкий воздушный поток.По мере увеличения количества рядов некоторые предполагают, что задние ряды будут подвергаться воздействию тепла, выделяемого передними рядами. Другие предполагают, что увеличение площади поверхности (больше рядов, более толстая сердцевина) приносит больше пользы, чем вреда, и, если поток воздуха достаточный, чем больше рядов, тем лучше.
Мне всегда подходят самые большие и толстые ядра, которые может вместить приложение, и я никогда не сожалел. Если вы немного переборщите (когда вы в последний раз имели дело с маслкаром или уличным двигателем, который работал слишком холодно?), Вы все равно сможете положиться на термостат для регулирования температуры охлаждающей жидкости.
Покрытие
Только радиатор не может нести ответственность за надлежащее охлаждение двигателя. Воздушный поток имеет решающее значение, а это означает правильный выбор и установку вентилятора. Всегда используйте кожух в сочетании с электрическими или механическими вентиляторами. Кожух должен закрывать всю заднюю поверхность сердечника, за исключением пути, необходимого для вентилятора (доступны варианты с заслонками или жалюзи, смещенными от области вентилятора, чтобы обеспечить дополнительный проход воздуха на крейсерской скорости).
Кожух направляет встречный воздух в воздушный тракт вентилятора, увеличивая производительность вентилятора.Радиаторы послепродажного обслуживания легко доступны со встроенными кожухами (а также с электрическими вентиляторами). Вместо того, чтобы изобретать колесо, имеет смысл воспользоваться преимуществами этих готовых, полностью собранных систем радиатор / кожух / вентилятор. Если вы используете электрический вентилятор, у которого нет встроенного кожуха, у различных производителей алюминиевых радиаторов можно легко приобрести специальные алюминиевые кожухи. Кожух обеспечивает направленный поток воздуха к двигателю.
Поперечный или нисходящий поток?
Выбор между радиаторами с поперечным или нисходящим потоком во многом зависит от доступного пространства, но что бы вы ни выбрали, вы хотите максимизировать площадь внутренней поверхности.Если размеры требуют радиатора, который шире, чем высота, лучшим выбором будет поперечный поток. В принципе, работает любой стиль.
Радиатор с поперечным потоком имеет вертикальный бак с каждой стороны. Охлаждающая жидкость движется (подталкиваемая насосом) из бака высокого давления (на входе), когда она получает охлаждающую жидкость от двигателя, через активную зону в бак низкого давления (на выходе) на обратном пути к двигателю.
Радиатор с нисходящим потоком имеет горизонтальные верхний и нижний баки. Когда горячая охлаждающая жидкость покидает двигатель, она попадает в верхний бак и спускается в нижний бак по трубным каналам в активной зоне, толкаемая водяным насосом и поддерживаемая силой тяжести.По мере того, как охлаждающая жидкость проходит через сердечник, ребра обеспечивают дополнительную площадь поверхности для передачи тепла в атмосферу.
Теоретически считается, что радиатор с поперечным потоком более эффективен, чем радиатор с нисходящим потоком, поскольку герметичная крышка радиатора расположена на стороне низкого давления, что позволяет двигателю работать на высоких оборотах без нагнетания охлаждающей жидкости через герметичную крышку. (Обычно) большая площадь поверхности радиатора с поперечным потоком также может позволить увеличить мощность радиатора и площадь охлаждающей поверхности.Однако, если владелец транспортного средства желает иметь оригинальный «старинный» внешний вид, конструкция с нисходящим потоком может быть единственным выбором. Кроме того, установка радиатора с поперечным потоком в моторный отсек, который изначально был разработан для устройства с нисходящим потоком, может потребовать определенного времени на изготовление.
Проще говоря, используйте тот стиль, который подходит лучше всего, всегда следя за тем, чтобы вы в полной мере использовали доступное пространство с точки зрения площади сердечника радиатора.
Колпачки давления
Естественно, когда охлаждающая жидкость двигателя поглощает тепло, она расширяется, создавая давление в системе.Когда это давление достигает номинального значения давления крышки, клапан крышки должен открыться, что приведет к переливу охлаждающей жидкости. Это также помогает предотвратить попадание воздуха в систему охлаждения. Когда радиатор охлаждается, создается разрежение, позволяющее переливающемуся резервуару перемещаться обратно в систему.
Когда расширение охлаждающей жидкости происходит при температуре около 200 ° F, создается давление от 16 до 18 фунтов на квадратный дюйм. Однако, если двигатель перегревается из-за других факторов, давление может подняться до 28 фунтов на квадратный дюйм или около того.Важно тщательно выбирать герметичную крышку как с точки зрения качества, так и с точки зрения номинального давления.
На каждый фунт давления в системе точка кипения охлаждающей жидкости повышается примерно на 3 ° F. Например, при использовании от 12 до 16 фунтов. cap теоретически повысит точку кипения до 250–260 ° F.
Герметичная крышка радиатора всегда должна располагаться в самой высокой точке системы охлаждения, на стороне низкого давления / всасывания (сторона, где охлаждающая жидкость выходит из сердечника на обратном пути к водяному насосу).Причина в том, что если крышка открывается и пропускает воздух из-за избыточного давления, воздух из системы выйдет первым, прежде чем произойдет потеря охлаждающей жидкости.
Если верхняя часть радиатора расположена ниже самого высокого уровня охлаждающей жидкости в двигателе, необходимо установить расширительный или расширительный бачок (он должен иметь герметичную крышку). Дно бака соединяется со входом водяного насоса, а линия стравливания воздуха проходит от боковой стороны бака к самой высокой точке стороны низкого давления радиатора.
Скачать PDF
Настенный алюминиевый радиаторный обогреватель 10 секций для отопления помещений, Ho
Настенный алюминиевый радиаторный обогреватель 10 секций для обогрева помещения, Ho
{«server_url»: «https: // www.opinew.com «,» shop «: {» id «: 9920,» name «:» Alfa Heating Supply «},» review_publishing «:» email «,» buttons_color «:» # dae1e7 «,» stars_color «:» # FFC617 «,» theme_transparent_color «:» initial «,» widget_theme_style «:» card «,» navbar_color «:» # 000000 «,» reviews_card_border_color «:» # c5c5c5 «,» reviews_card_border_active «: false,» star_bars_width «:» 300px » , «star_bars_width_auto»: true, «questions_and_answers_active»: true, «number_review_columns»: 2, «number_reviews_per_page»: 8, «предпочтительный_ язык»: «en», «background_color»: «# ffffff00», «text_color»: «# 3d4852» , «secondary_text_color»: «# 606f7b», «navbar_text_color»: «#ffffff», «pagination_color»: «# 000000», «Verified_badge_color»: «# 38c172», «widget_show_dates»: true, «display_stars_if_no_reviews»: false fonts «: {» navbar_reviews_title_font_size «:» 1.25rem «,» navbar_buttons_font_size «:» 1.125rem «,» star_summary_overall_score_font_size «:» 2.25rem «,» star_summary_reviewsnum_font_size «:» 1.5rem «,» star_summary_progress_font_size «,» star_summary_progress_font_size «:» 1.125 «:» 1rem «,» reviews_card_secondary_font_size «:» 1rem «,» form_headings_font_size «:» 0.875rem «,» form_post_font_size «:» 2.25rem «,» form_input_font_size «:» 1.125rem «,» paginator_font_size «,» 1.125rem » «qna_title_font_size»: «1.5rem», «badge_average_score»: «2rem», «badge_primary»: «1.25rem »,« badge_secondary »:« 1rem »},« badge_stars_color »:« # ffc617 »,« badge_border_color »:« # dae1e7 »,« badge_background_color »:« #ffffff »,« badge_text_color »:« # 3C3C3C »,« badge_text_color »,« badgetext_color » «:» # 606f7b «,» badge_shop_reviews_link «:» http://opinew.com/shop-reviews/9920 «}
Распродажа
$ 179.00 $ 202.00 Вы экономите 11% (23,00 $)
Наши настенные радиаторы, запеченные из коррозионно-стойкого алюминия, который естественным образом очень быстро нагревается, отлично подходят для обогрева жилых комнат, столовых и других помещений в вашем доме.Эти радиаторы имеют низкое потребление, что может помочь снизить ваши счета за воду в зимние месяцы. Их можно использовать в системе отопления 250F, и они никогда не выделяют никаких вредных веществ во время использования. Наши настенные радиаторы также могут быть увеличены или уменьшены по вашему желанию благодаря модульной конструкции.
【 Качество высшего качества 】 Корпус изготовлен из высококачественного коррозионно-стойкого алюминия ADC12. Сам по себе алюминий имеет естественный характер быстрого повышения температуры, высокой термоэффективности, низкого расхода.Чтобы избежать проблем, связанных с коррозией сварных швов и неправильной конформацией коэффициента теплового расширения. Технология внутренней антикоррозионной окраски распылением гарантирует безопасное использование в воде.
【 Эффективный обогрев 】 Мощный обогрев 6210 БТЕ в гидравлической системе, что делает его идеальным для использования в любой комнате. Система мгновенного энергосберегающего обогрева нагревает любую комнату в вашем доме до желаемой температуры.
【 Простота и безопасность в использовании 】 В комплекте с необходимыми аксессуарами и руководством пользователя, простая в установке конструкция для настенного крепления дает больше места в комнате.Он работает в системах горячего водоснабжения и полностью бесшумно поддерживает тепло в помещении, не сушит кожу и глаза.
【 Технические характеристики 】 Испытанное рабочее давление: 2,0 МПа; Объем: 0,4 л согласно разделу
【Упаковка 】 10-секционный радиаторный водонагреватель и аксессуары
Принадлежности:
Подвес настенный —— 2шт
3/4 «соединители —— 4 шт.
Закрытый соединитель —— 2 шт.

Информация о продукте
Модель
WDF-F500 Размер фитинга
Резьба G 1 дюйм, резьба G 3/4 дюйма Цвет
# RAL9010 и # RAL9016
Тепловая мощность 700 БТЕ / час Рейтинг
175 фунтов на квадратный дюйм при 350F
Материал корпуса / сердечника ADC12 Алюминий / нержавеющая сталь
Размеры коробки
32 дюйма x 23.5 дюймов x 4 дюйма Размеры продукта 3 дюйма x 4 дюйма x 23 дюйма Вес 27,9 фунтов

Radiator Instruction Manual.pdf
Часто задаваемые вопросы и поддержка
Мы работаем с системами отопления более 10 лет и будем рады помочь вам с любыми вопросами или проблемами, которые могут у вас возникнуть. Вы можете написать нам по электронной почте [email protected] или позвонить по телефону 833-328-6888 , чтобы получить помощь с вашими проектами отопления.
Griffin Часто задаваемые вопросы
Алюминиевый радиатор охлаждает лучше, чем радиатор из медной латуни. Например, алюминиевый радиатор с 2 рядами трубок диаметром 1 дюйм эквивалентен радиатору из медной латуни с 5 рядами трубок диаметром 1/2 дюйма. Алюминий обеспечивает высокий КПД, легкий вес и более длительный срок службы по сравнению с медной латунью.
Гриффин — настоящий производитель. Почти каждый может купить компоненты и собрать радиатор, и правда в том, что многие так называемые производители именно так и поступают.Griffin — интегрированный производитель. Контролируя каждый этап производственного процесса, мы производим радиатор с компонентами, характеристики которых соответствуют оптимальной охлаждающей способности. Грифон — это больше, чем просто готовый продукт; универсальный продукт для формования печенья. Это радиатор с высокими характеристиками, созданный для решения ваших задач.
Уменьшение степени зависит не только от радиатора, но и от других аспектов вашей системы охлаждения, таких как топливо, влажность, передаточное число шкивов, время и т. Д.Продукция Griffin разработана для обеспечения высокого уровня производительности и очень конкурентоспособна в отрасли.
Изменения должны быть незначительными, но зависят от конкретного приложения клиента.
Вы должны использовать достаточно винтов, чтобы выдержать вес. Убедитесь, что винты не протыкают трубку.
Да, если температура окружающего воздуха вокруг радиатора ниже рабочей температуры жидкости радиатора. Конечно, сидя у стоп-сигнала с закрытым капотом, температура окружающей среды внутри моторного отсека будет выше, чем температура воздуха вне моторного отсека, из-за тепла, выделяемого другими компонентами, такими как двигатель, выхлоп, кондиционер и т. Д.Без достаточного воздушного потока радиатор — это просто резервуар для горячей воды. Охлаждающая жидкость передает тепло трубкам; трубки передают тепло ребрам; воздух, проходящий через ребра, отводит тепло от радиатора. Вам необходимо достаточное количество отверстий в радиаторе, через которые воздух поступает на всю поверхность радиатора. Вы должны иметь такую конструкцию радиатора, которая позволяла бы воздуху эффективно проходить через радиатор (чем шире и выше, тем лучше, чем толще). Вы должны учитывать, как тепло будет отводиться из моторного отсека.
Чем больше размер трубки, тем больше охлаждающая способность. С большей трубкой объем жидкости увеличивается, вытесняя больше тепла, тем самым увеличивая охлаждающую способность.
Между радиатором и всеми другими окружающими компонентами должно быть достаточно места, чтобы они не соприкасались с радиатором. Любой контакт с любым соседним компонентом двигателя может вызвать трение о радиатор из-за вибрации и может повредить радиатор или создать отверстие для утечки жидкости.
Подробные инструкции находятся по этой ссылке: Процедуры разрешения на возврат
Или свяжитесь с Griffin Thermal Products по телефону 864-845-5000 и попросите представителя по разрешению возврата.
«Важное примечание: Griffin Thermal Products не несет ответственности за любые товары, отправленные нам без« НОМЕРА РАЗРЕШЕНИЯ НА ВОЗВРАТ », выданного до отправки. Единственным исключением является «Пользовательский шаблон радиатора», и в этом случае форма шаблона служит «авторизацией на возврат».”
Подробная схема находится по этой ссылке: Схема переливного резервуара
По мере расширения охлаждающая жидкость автоматически выталкивается из переливной трубы на заливной горловине в переливной бак. По мере заполнения переливного бака он может достигнуть верхней переливной трубки. Как только это произойдет, охлаждающая жидкость будет полностью вытеснена из системы. Когда система охлаждается, крышка радиатора действует как «двухходовой» клапан и при необходимости отводит охлаждающую жидкость из переливного бачка обратно в радиатор.
Подробная диаграмма находится по этой ссылке: Схема переливного бака
По мере расширения охлаждающей жидкости она автоматически выталкивается из переливной трубы на заливной горловине в переливной бак.По мере заполнения переливного бака он может достигнуть верхней переливной трубки. Как только это произойдет, охлаждающая жидкость будет полностью вытеснена из системы. Когда система охлаждается, крышка радиатора действует как «двухходовой» клапан и при необходимости отводит охлаждающую жидкость из переливного бачка обратно в радиатор.
Латунь против алюминия: тепловые свойства радиатора
Примерно 25-30 лет назад в автомобильной промышленности и индустрии охлаждения произошли большие изменения, большинство автопроизводителей перешли с медных / латунных радиаторов на алюминиевые.Хотя некоторые люди предполагают, что это было сделано из соображений рентабельности, основная причина перехода на алюминиевый радиатор была проста; алюминиевые радиаторы более эффективны по своим тепловым свойствам. Алюминиевые радиаторы лучше и эффективнее рассеивают тепло, чем радиаторы из меди / латуни.
Сравнивая медные / латунные радиаторы с алюминиевыми радиаторами, важно сначала подумать об используемых материалах, а также об их преимуществах и недостатках. Хотя медь имеет лучшую теплопроводность, чем алюминий, медь слишком мягкая для изготовления радиатора.Поскольку медь слишком мягкая для конструкции радиатора, в медь добавляют цинк для создания сплава латуни. Латунь имеет гораздо более прочную структуру и подходит для изготовления радиаторов. Но есть вынос; потеря эффективной теплопроводности. У сплава латуни только около ½ теплопроводности по сравнению с алюминием (см. диаграмму ниже) .
Медь 406-430 Вт / метры / K
Алюминий 353–390
Латунь 109–125
Помимо различий в тепловых свойствах разных радиаторов, переход на алюминиевые радиаторы дает и другие важные преимущества.Два основных фактора, которые следует учитывать при оценке того, почему алюминиевый радиатор более эффективен, чем старые медно / латунные радиаторы в отношении общей производительности автомобиля и охлаждающей способности:
Уменьшение веса — Алюминиевый радиатор намного легче латунных радиаторов. Снижение веса — это единственное всеобъемлющее улучшение характеристик любого автомобиля. Это улучшает ускорение, торможение и экономию топлива.
Стабильность и износостойкость материала. Алюминий — гораздо более прочный и долговечный материал по сравнению с латунью.Это позволяет использовать алюминиевые сердечники радиаторов с более крупными трубками «скиннера», которые позволяют большему объему охлаждающей жидкости проникать в сердечник и охлаждаться. Прочность алюминиевого сердечника и трубок также позволяет увеличить давление в системе охлаждения, что может позволить меньшему радиатору охлаждаться лучше.
Короче говоря, алюминиевые радиаторы знаменуют собой современный прорыв в области охлаждения. Материал не только рассеивает тепло почти вдвое быстрее, чем латунь, но также снижает общий вес автомобиля и обеспечивает более прочную и долговечную конструкцию сердечника и трубы.Все эти факторы явно приводят к общему увеличению производительности автомобиля.
Радиатор из алюминия или меди для вашего автомобиля
Когда вы планируете этапы сборки вашего автомобиля, система охлаждения, вероятно, не является особенно захватывающей частью инвестиций. Итак, если вы ищете новый радиатор, вы, вероятно, заметили, что существует множество моделей, подходящих для вашего автомобиля. Подойдет ли двухрядный алюминиевый радиатор так же хорошо, как четырехжильный медно-латунный радиатор? Какой материал охлаждает лучше и почему? Мы поговорили с людьми из Griffin Radiators, которые развенчали маркетинговую шумиху и сломали небольшую науку о охлаждении в вашу пользу (а также в нашу пользу).
Как и вашему двигателю, радиатору для работы нужен воздух. Это теплообменник вода-воздух, поэтому воздух должен проходить через достаточно большую сеть трубок, в которых течет охлаждающая жидкость двигателя. Трубки соприкасаются с тонкими металлическими ребрами, чтобы еще больше увеличить площадь поверхности, доступную для охлаждения. Конечно, большая площадь поверхности означает, что можно рассеять больше тепла охлаждающей жидкости. Таким образом, идеальный радиатор был бы построен из металла с высокой проводимостью, с трубками большого диаметра и максимальным контактом между трубками и ребрами, и он мог бы эффективно пропускать воздух с минимальными ограничениями.Медь-латунь проводит тепло значительно лучше, чем алюминий. Более крупные трубы и ребра увеличивают площадь поверхности. Так почему бы нам не построить пятижильный медно-латунный радиатор с огромными трубками и кучей ребер охлаждения? Ограничениями являются прочность материала, вес и воздушный поток.
Медно-латунный сплав не такой прочный, как алюминий, поэтому его трубки более восприимчивы к выдуванию даже при относительно небольшом давлении, создаваемом системой охлаждения. Изготовление медно-латунного радиатора с трубкой большего и более эффективного диаметра 1 дюйм требует утолщения стенки трубки до нуля.015 дюймов — вдвое больше, чем необходимо для трубы диаметром 51/48 дюйма. Это означает, что большие трубки весят более чем в три раза больше, чем трубки меньшего размера — нехорошо! Компромисс заключается в изготовлении трубок из алюминия. Алюминиевый радиатор с трубками шириной 1 дюйм и толщиной стенок 0,016 дюйма на 60 процентов легче, чем такой же медно-латунный радиатор. Трубки шириной 1 дюйм увеличивают контакт трубок с ребрами и охлаждающую способность примерно на 25 процентов по сравнению с радиатором, построенным с трубками диаметром 11/42 дюйма. Чистый результат? Гриффин утверждает, что охлаждать будет двухрядный алюминиевый радиатор с 1-дюймовыми трубками, а также пятирядный медно-латунный радиатор с 11/42-дюймовыми трубками.Это освобождает дополнительное пространство под капотом, а двухрядная конструкция позволяет меньше ограничивать поток воздуха через сердечник. Больше воздуха — больше охлаждения.
Конечно, теория работает, но достаточно ли этого, чтобы оправдать замену стандартного медно-латунного радиатора на гладкую, блестящую алюминиевую деталь? Мы, безусловно, смогли отлично охладить наши большие блоки с помощью стандартного четырехжильного медно-латунного радиатора, такого как Desert Cooler от U.S. Radiator. Фактически, нашему американскому Pontiac 455ci с радиаторным охлаждением еще предстоит затмить 200 градусов по Фаренгейту.Будет ли Pontiac работать с кулером с хитрым алюминиевым радиатором? Гриффин считает, что правильно спроектированный алюминиевый радиатор лучше охлаждает. В наши дни алюминиевые радиаторы — это тенденция как на вторичном рынке, так и в производстве оригинального оборудования. Но насколько лучше алюминиевый радиатор охладит уникальную машину, сказать сложно. Гриффин объяснил, что алюминиевые радиаторы имеют более явные преимущества в гонках, где устойчивость к повреждениям и системы охлаждения сверхвысокого давления являются обычным явлением. Они могут работать с системой охлаждения под давлением 30 фунтов на квадратный дюйм, а специальный процесс высокотемпературного армирования эпоксидной смолой обеспечивает дополнительную прочность сварным трубам.Это многовато для паяного медно-латунного радиатора.
Алюминиевые радиаторы, изготовленные по индивидуальному заказу, по-прежнему стоят довольно дорого, но универсальные алюминиевые гоночные радиаторы очень конкурентоспособны по сравнению с заменами из меди и латуни. Гоночные радиаторы Griffin сварены методом MIG-сварки, и хотя они не выглядят так красиво, как индивидуально подогнанные радиаторы TIG компании, они должны работать так же хорошо, если вам потребуется небольшая производственная работа для их установки. Реальным штрафом является мизерная 30-дневная гарантия по сравнению с двухлетней гарантией на все радиаторы Griffin, изготовленные по индивидуальному заказу.Гриффин говорит, что при условии наличия надежного заземления двигателя и рамы для предотвращения электролиза и при условии, что вы меняете охлаждающую жидкость каждый год.
Итак, что вы должны извлечь из этого? Если вы выбиваете из своей машины яркий свет, будь то скорость 140 миль в час на Silver State Challenge или понижающая передача на 7000 оборотов в минуту перед пятым поворотом на гоночной трассе Elkhart Lake Raceway, вам, возможно, придется использовать максимальную скорость. — выдерживание давления охлаждающей жидкости и устойчивость к виброусталостям прочного алюминиевого радиатора.Но независимо от того, нравится ли вам высокотехнологичный вид алюминия или медно-латунный стелс, любой (при правильном выборе) должен иметь возможность охлаждать ваш уличный автомобиль, при условии, что он сочетается с хорошим вентилятором и кожухом.
Посмотреть все 3 фотографии Универсальный алюминиевый радиатор Summit шириной 2531/44 дюйма и высотой 19 дюймов (номер по каталогу 380325) практически незаменим в нашей Chevy Nova 71 года. Хотя размеры были идентичны стандартным медно-латунным двухжильным сердечникам, потребовалось немного потрудиться, чтобы правильно установить его в подставку.Мы изготовили два алюминиевых монтажных ремня толщиной 11/48 дюймов, чтобы прикрепить верхнюю часть радиатора к основной опоре — достаточно надежно.
Алюминий против латуни / Блог Flex-a-lite
Ведутся многовековые споры о том, из какого материала лучше делать радиаторы: из латуни или алюминия. Большинство людей при выборе радиатора обращают внимание на конструкцию сердечника радиатора — сколько трубок, размер трубы, сколько ребер на квадратный дюйм и т. Д. — но сердцевина — не единственная часть радиатора, которая может охлаждаться.Боковые баки вмещают больше охлаждающей жидкости, чем сердечник!
Практически каждый высокопроизводительный автомобиль, который вы видите в автомобильных журналах, имеет алюминиевый радиатор. Таким образом, вы можете предположить, что алюминий обладает лучшими охлаждающими свойствами. На самом деле это неправда, и мы хотели бы поделиться некоторыми фактами и данными испытаний, которые сравнивают алюминий с латунью и даже с композитными боковыми бортами радиаторов.
Отвод тепла — это термин для измерения способности материала передавать тепло воздуху. Работа радиатора сводится к следующему: отбирать тепло двигателя, которое было передано охлаждающей жидкости двигателя, и передавать его в атмосферу.Отвод тепла измеряется количеством британских тепловых единиц (БТЕ) в час, которое система может рассеять. Более высокое значение БТЕ / час означает лучшую теплопередачу и лучшее охлаждение.
Латунные радиаторы устанавливались почти на всех автомобилях до 80-х годов. Типичный латунный радиатор оригинального оборудования отводит тепло со скоростью около 1500 БТЕ / час. Это неплохо, поэтому в качестве материала для радиаторов была выбрана латунь. В 80-х годах производители автомобилей хотели снизить затраты и снизить вес автомобиля. Это привело к изменению конструкции радиатора на использование композитных (пластиковых) баков с алюминиевым сердечником.Пластиковые резервуары пропускают около 1000 БТЕ / час; значительно меньше, чем традиционная латунная конструкция. Далее мы переходим к алюминиевым радиаторам. Вы можете удивиться, узнав, что типичные гладкие алюминиевые баки радиаторов на вторичном рынке рассеивают тепло со скоростью около 700 БТЕ / час! Это меньше половины БТЕ латунных боковых танков!
Когда мы решили начать разработку наших радиаторов Flex-a-fit, мы увидели возможность значительно улучшить теплопередачу в баках, где большая часть охлаждающей жидкости находится в радиаторе.Мы также поняли, что можем упростить установку радиатора, охлаждающих вентиляторов и других сопутствующих компонентов. Мы изготавливаем резервуары из экструдированного алюминия, а не из листового алюминия. Конструкция имеет ребра охлаждения внутри бака, чтобы значительно увеличить площадь поверхности, контактирующей с горячей охлаждающей жидкостью двигателя. Большая контактная поверхность означает большую теплопередачу. Снаружи мы используем дизайн с Т-образным каналом, который увеличивает площадь поверхности и обеспечивает прорези, которые надежно удерживают крепеж для кронштейнов.
Результатом с точки зрения охлаждения является конструкция бака радиатора из алюминия, пропускающая способность более 2000 БТЕ / час! Это на 135 процентов эффективнее, чем у обычного алюминиевого бачка радиатора на вторичном рынке, и на 41 процент эффективнее, чем у латунного бачка радиатора.
Вы можете узнать больше об алюминиевых радиаторах Flex-a-fit, щелкнув здесь.
из ->
Как ухаживать за радиаторами
Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы. Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система.Две трубы могут указывать либо на пар, либо на горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.
Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.
Джозеф Хиллиард
Радиаторы горячей воды 101
В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение. В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана.Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.
После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала. По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора.Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.
До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора. Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert.Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.
Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом. Профессионалы знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.
Паровые радиаторы 101
Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этим однотрубным паровым агрегатом.
Alli Coate
Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Во всех паровых радиаторах используется сила тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.
Пар высокого давления может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.
Устройство, контролирующее давление, — это «Pressuretrol», и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.
Однотрубные паровые радиаторы
Секции паровых радиаторов однотрубные часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась.Помните, если воздух не выходит, пар не может попасть внутрь.
Двухтрубные паровые радиаторы
Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу. Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.
В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат разделяют это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.
Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.
Клэр Мартин
Преобразование радиаторов
Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)
Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячего водоснабжения (включая промывку отсечки воды в котле один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.
Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), обычно это не проблема.
Самый большой вопрос, который следует рассмотреть, — способны ли ваши паровые радиаторы и старые трубы выдерживать давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.
Внешний вид — это все
Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ скрыть радиаторы, но они также сокращают выходную мощность на целых 30 процентов.
Радиаторы увеличенного размера
Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря.В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключает однотрубные паровые радиаторы до того, как они полностью нагреются.)
Негабаритные радиаторы были нормой во время Ревущих 20-х годов, но когда пришла Великая депрессия — и поскольку испанский грипп так и не вернулся, — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.
Радиаторы с бронзированием
Вскоре люди узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.
Кожухи для радиаторов
Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность.Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.
Удаление воздуха из радиатора.
Ремонт радиаторов: удаление воздуха
Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться для удаления воздуха . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в батареях отопления.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.
Как удалить воздух из радиатора горячей воды:
найдите вентиляционное отверстие в верхней части.
Выключите термостат, чтобы вода не текла.
Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старомодные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.
Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливать воздух автоматически, пока система работает правильно. Однотрубные радиаторы пропускают воздух через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).
Ремонт радиаторов: утечки
Когда дело доходит до ремонта протекающих радиаторов, нет простого решения — все зависит от того, где находится утечка и насколько она серьезна.Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.
Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места. Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.
Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.
Как исправить утечку радиатора:
Сначала слейте воду из радиатора и удалите всю краску, грунтовку или ржавчину с места утечки.
Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
Обработайте поверхность напильником.
Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.
Я спросил, может ли продукт выдерживать колебания температуры и, как следствие, расширение и сжатие, характерные для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой — около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, что это может быть хорошим решением.

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Параметры алюминиевых радиаторов

Виды теплоносителей

Почему важен объем радиатора

Расчет объема алюминиевого радиатора

Полезное видео

Объем секции алюминиевого радиатора – зачем нужно знать

Технические аспекты алюминиевых батарей

Классификация и конструктивные особенности

Основные рабочие характеристики

Объем секции и расход теплоносителя

Расчет теплоносителя

Заключение

как посчитать количество воды в одной секции, видео и фото

Алюминиевые отопительные приборы

Технические характеристики

Проводим вычисления мощности

Заключение

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Рабочее давление

Предельная температура и объем теплоносителя

Какой радиатор выбрать?

объём секции, расчет секций, как рассчитать на примерах фото и видео

На что влияют размеры алюминиевых радиаторов отопления

Параметры и размеры алюминиевых радиаторов ROVALL

Параметры объема радиаторов от Climatic Control Corporation LLP

Размеры алюминиевых радиаторов от компании Fondital

Характеристики алюминиевых радиаторов от Faral S.p.A.

Расчет алюминиевых радиаторов от Global

Параметры алюминиевых радиаторов от Torex

Размеры секции алюминиевых радиаторов от Rifar

Объем секции алюминиевого радиатора

Расчет количества секций

Размеры алюминиевых радиаторов отопления: объем секции, высота

Влияние размера алюминиевого радиатора отопления

Межосевое расстояние

Глубина

Определение объёма секции

Метод расчёта секций

Вес радиатора

Высота и ширина радиатора нестандартной формы

Полезное видео

Нужна помощь мастера

Размеры алюминиевых радиаторов отопления: способы расчета количества секций

Размеры алюминиевых радиаторов отопления

Расчет количества секций радиатора

: выбор алюминиевого радиатора

Материалы радиатора

Однопроходные и двухходовые радиаторы

Покрытие

Поперечный или нисходящий поток?

Колпачки давления

Настенный алюминиевый радиаторный обогреватель 10 секций для отопления помещений, Ho

Griffin Часто задаваемые вопросы

Латунь против алюминия: тепловые свойства радиатора

Радиатор из алюминия или меди для вашего автомобиля

Алюминий против латуни / Блог Flex-a-lite

Как ухаживать за радиаторами

Радиаторы горячей воды 101

Паровые радиаторы 101

Однотрубные паровые радиаторы

Двухтрубные паровые радиаторы

Преобразование радиаторов

Внешний вид — это все

Радиаторы увеличенного размера

Радиаторы с бронзированием

Кожухи для радиаторов

Ремонт радиаторов: удаление воздуха

Как удалить воздух из радиатора горячей воды:

Ремонт радиаторов: утечки

Как исправить утечку радиатора:

Добавить комментарий Отменить ответ
