Твердотопливные котлы отопления

Твердотопливные котлы относятся к такому виду отопительного оборудования, который обычно устанавливают в домах с постоянным проживанием. Особенно актуально применение таких котлов там, где нет возможности установить электрические, газовые и другие типы такого оборудования. Если в вашем районе в силу тех или иных причин нет газового отопления, или же вы страдаете от частых перебоев электроэнергии, твердотопливные котлы длительного горения — ваш выбор. Кроме того, в этом случае вы можете установить комбинированные котлы на твердом топливе и электричестве — в этом случае в режиме обычной работы котел будет использовать основной источник энергии, а в экстренном (например, перебои с электричеством) — резервный источник.

Если вы решили установить котел в загородный дом, то без сомнений выбирайте

двухконтурные котлы отопления на твердом топливе, чтобы обеспечить загородную резиденцию своей семьи не только теплом, но и горячей водой.

Котлы на твёрдом топливе в качестве энергоносителя используют дрова, уголь, торф и т.д. В зависимости от этого котлы носят разные названия, например, угольный котел длительного горения и т.д.

Подробнее изучить технику установки котлов, в том числе бытовых котлов на твердом топливе, можно в разделе полезной информации.

 Конструкция и принцип работы твердотопливных котлов отопления



Принцип работы твердотопливных котлов предельно прост, у всех моделей он происходит следующим образом. На котле устанавливается датчик, который измеряет температуру котловой воды. Этот датчик соединен с воздушной заслонкой при помощи самой обычной стальной цепочки. В случае, если температура повышается хотя бы на один градус выше заданной, заслонка автоматически прикрывается, таким образом,  процесс горения замедляется.

Когда происходит понижение температуры, заслонка приоткрывается и огонь разгорается с новой силой. Среди твердотопливных котлов выделяют дровяные и всеядные модели. Последние работают на угле, коксе, торфяных брикетах, дровах и т.д. Дровяные котлы работают на дровах и древесине, влажность которой не превышает 35%. Дровяной котел отличается от всеядного камерой сгорания, которая дополнена жаростойкими сегментами и шамотными досками. Эти элементы в несколько раз улучшают сжигание древесины и выступают в качестве катализаторов горения.



Преимущества твердотопливных котлов отопления: котлы удобны и безопасны в эксплуатации; приборы просты в установке; топливо для твердотопливных котлов находится в свободном доступе; высокий КПД позволяет отопить в короткие сроки помещения большой площади; котлы не требуют дополнительного дорогостоящего обслуживания.

Недостатки твердотопливных котлов отопления: котлы не могут осуществлять автономный обогрев, кто-то должен загружать горючее; приборы необходимо постоянно очищать от золы и других продуктов горения; топливо занимает достаточно большую площадь помещения.





Монтаж твердотопливных котлов отопления:



1. Подготовка основания. Твердотопливный котел длительного горения монтируется на фундаменте высотой  10- 20 см. Фундаментом может служить специально сделанный подиум или  армированная стяжка из бетона.
2. Устройство дымохода. В процессе горения топлива образуется летучие продукты горения, которые выводятся из котла вентиляторами, а из топочной комнаты системой вентиляции (дымоходом). При монтаже дымохода места соединения труб нужно обработать термостойким герметиком, для избежание  пожароопасных ситуаций и утечек дыма.
   Дымоход должен иметь сборник конденсата и технологические отверстия для чистки сажи.
3. Монтаж бойлерной. Твердотопливный котел устанавливается в отдельной комнате. Расстояние от котла до стенок комнаты должно быть не менее 50 см. Между дверкой загрузки котла и стеной не менее 1 метра.
4. Монтаж трубопровода. Основываясь на мощность котла отопления, рассчитывается протяженность теплового контура и количество радиаторов для отопления. Полный монтаж трубопровода котла отопления осуществляется перед установкой бойлера.
5. Установка бойлера горячего водоснабжения. Двухконтурный котел требует установки накопительного бака для системы водоснабжения. Роль накопительного бака играет бойлер. При установке бойлера в не отапливаемом помещении конструкцию нужно оснастить теплоизоляционным кожухом.
6. Установка расширительного бака. Расширительный бак котла отопления ставиться в обратный контур системы отопления с искусственной циркуляцией теплоносителя.
7. Клапан безопасности. Если производители котла не предусмотрели встроенный аварийный теплообменник, то в обвязку котла нужно подключить клапан безопасности твердотопливного котла.

Двухконтурный твердотопливный котел длительного горения

Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних только твердотопливных котлов, различных по мощности, техническим параметрам и в зависимости от компании-производителя, — не менее 200. Конечно, очень сложно сделать выбор, особенно когда сравниваются модели, схожие по техпараметрам.
Существующие котлы отопления могут работать на электричестве, газу, твердом или жидком топливе. Выбор в пользу того или иного варианта производится в зависимости от того, какой из них более доступен для пользователя. Котлы на жидком топливе хороши тем, что являются абсолютно независимыми от газа и электричества.

Твердое топливо является наиболее доступным вариантом для сельских жителей, как в плане добычи, так и стоимости.

Кроме того, для запуска котлов в работу, не требуются разрешения от соответствующих надзорных органов. Котел двухконтурный на твердом топливе — это котел, который способен работать в двух режимах — режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.

Виды твердотопливных аппаратов

Существующие модели котлов по типу твердого топлива делятся на:

Обычные. Сжигают топливо традиционным способом и могут функционировать на всем, что горит. Это классические твердотопливные коты.

Комбинированные. Отличаются от обычных тем, что в довесок способны работать на дизельном топливе.

Газогенераторные. Особый вид оборудования, которое в качестве источника энергии использует дрова в основной камере и газы, выделяющиеся при сгорании дров в другой камере. Иначе эти котлы называют пиролизными.

Если взглянуть на чертеж твердотопливного котла длительного горения, то в первую очередь обращает на себя внимание наличие двух топочных камер — для дров и газов.

Отделение для дров предусматривает наличие вентилятора, эвакуирующего из камеры кислород.

Пеллетные. Пеллеты представляют собой вид твердого топлива промышленного производства, сделанного из отходов лесной промышленности. Могут загружаться в котел автоматическим способом.



Достоинства и недостатки

Как уже было сказано выше, работа двухконтурного котла на твердом топливе отличается тем, что такой котел одновременно греет воду для обогрева и бытового использования. При выборе котла, нужно обратить внимание на способ нагрева воды для второго контура. Очень часто твердотопливные котлы сочетаются по этому параметру с электрическими. А это существенно удорожает использование котла и делает его зависимым от стабильности подачи электроэнергии.

Достоинства двухконтурных твердотопливных котлов

• Отсутствие необходимости подключения к магистрали газа обуславливает простоту монтажа устройства.
• Дрова являются самым бюджетным вариантом топлива.
• Автономность. Для работы котлу не требуется подключение к электричеству и газу, поэтому он совершенно самодостаточен.

• Стальные или чугунные твердотопливные котлы длительного горения или обычного горения характеризуются тем, что требуют несложного ухода, в отличие от тех же газовых котлов.
• Высокий КПД (около 90%).

Недостатки двухконтурных твердотопливных котлов

• Зависимость от человека. Для бесперебойной работы требуется постоянный контроль человека для осуществления дозакладки дров.
• Твердотопливный котел не удастся разместить в ванной комнате или на кухне. Потребуется выделить помещение для котельной.
• Для бесперебойно работы котла нужно будет заготавливать дрова в большом объеме, а также где-то хранить и сушить их.

• Дрова для стальных или чугунных твердотопливных котлов длительного горения или обычного горения должны иметь определенный размер, зависящий от размеров топливной камеры.
• Размеры дров четко зависят от топки, размеры которой определены чертежом твердотопливного котла. Длительного горения котлы очень чувствительны к влажности дров. Процесс пиролиза невозможен, если дрова имеют влажность более 20%.

Критерии выбора котла

Не так-то просто выбрать нужный котел из 200 представленных на рынке моделей. Специалисты рекомендуют обращать внимание на следующие параметры:

• Тип используемого топлива.
• Принцип сгорания топлива.
• Тип теплообменника.

Тип используемого топлива. Отопление дровами самое экономически-выгодное. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролизного и длительного горения. Пеллеты — это продукт из отходов лесной промышленности и сельского хозяйства, наиболее популярны в промышленном секторе.

Угольное топливо распространено мало ввиду высокой стоимости материала горения и перебоев с его поставками.

Принцип сгорания топлива. По принципу сгорания котлы могут быть традиционными, длительного и твердотопливными котлами сверхдлительного горения.

В котлах также может быть реализован газогенераторный принцип горения — когда в процессе горения дров выделяются горючие газы (ацетон, метиловый спирт и пр.). Дровяные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где вспыхивают благодаря усиленной подаче кислорода.

Таким образом, основой пиролизного процесса является условие длительного сгорания топлива, основанное на том, что в камере создаются условия малой тяги, в результате чего дрова медленно тлеют, а не быстро горят. Типичный представитель — двухконтурный твердотопливный котел длительного горения.

Тип теплообменника. Теплообменник различается по конструкции, но, главным образом, по материалу, из которого изготовлен. Так, различают теплообменники из стали, керамики, чугуна, меди. Самыми долговечными и дорогими считаются теплообменники из чугуна. Керамические представляют собой стальные с керамическим покрытием. Отличаются устойчивостью к коррозии, однако чувствительны к перепадам температур.

Стальные являются наиболее распространенными по причине оптимального соотношения цена/качество/срок службы. Легко нагревают воду, однако неспособны накапливать тепловую энергию.

Медные устройства являются самыми дешевыми, срок службы их ограничен.

Котлы длительного горения 100-1000 кВт, купите по цене от 48 300 руб

Твердотопливные котлы длительного горения ЭПМ DG

Твердотопливные котлы длительного горения ЭПМ DG предназначены для отопления жилых и административных зданий, производств, объектов сельского хозяйства площадью до 10 000 м2. Их ценят за эффективность и безопасность.

Котлы длительного горения ЭПМ изготавливаются из жаростойкой стали 09Г2С, толщиной от 4 до 12 мм. Сварка осуществляется в среде защитных газов опытными специалистами, имеющими свидетельство НАКС. ЭПМ DG и Auto изготавливаются по конструкторской документации, разработанной в установленном порядке и соответствующей техническим условиям ГОСТ 30735-2001.

Котлы длительного горения на твердом топливе состоят из камеры сгорания с конвективным пучком, и водяного контура со всех сторон котла. В верхней части расположены водонаполненные трубы из жаропрочной стали, увеличивающие площадь теплообмена. Камера сгорания защищена огнеупорным кирпичем. Он защищает металл топки от воздействия открытого пламени. Тепловая энергия дольше сохраняется и плавно передается теплоносителю, что увеличивает долговечность и надежность котла.

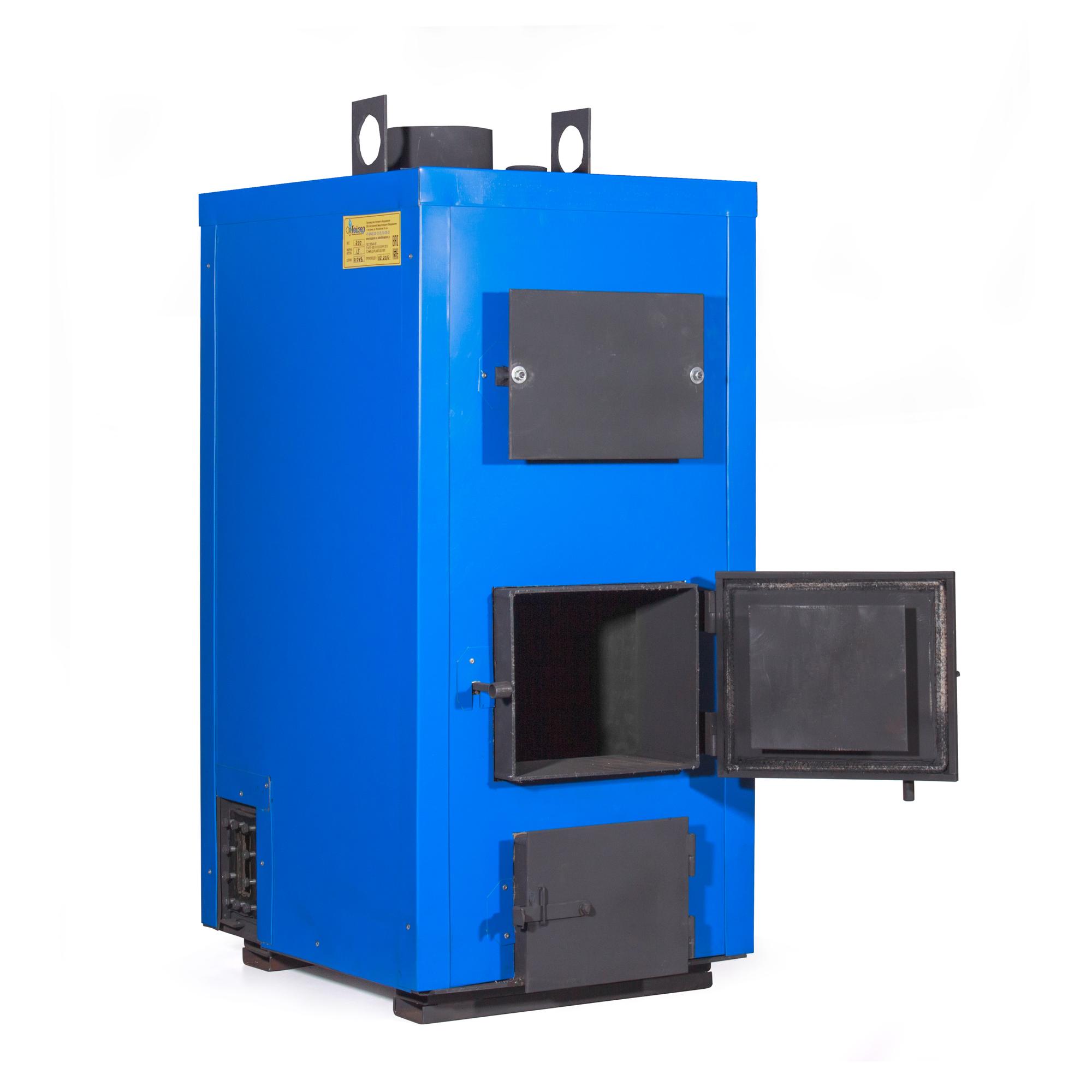

ТТ котел длительного горения DG оборудован тремя дверьми. Верхняя – прочистка дымовых каналов от сажи. Средняя – загрузка топлива. Нижняя – ревизионная. За ней находится зольный ящик. В стандартную комплектацию котла входит центробежный вентилятор и электронная автоматика управления.

Преимущества котлов длительного горения ЭПМ

• длительность работы до 24 часов на одной загрузке топлива.
• повышенная тепловая эффективность.
• высокое качество исполнения.
• длительный срок службы теплообменника.
• простота в эксплуатации и удобная чистка котла.
• большая загрузочная дверца с удобным замком.
• возможность сжигания различных видов топлива.
• экологичность котла.
• доступная цена.

Принцип работы котла ЭПМ DG

Загрузите сразу весь объем топлива в камеру сгорания котла длительного горения. Задайте температуру теплоносителя на выходе. Откройте заслонку подачи воздуха. Выполните розжиг. Вентилятор нагнетает первичный и вторичный воздух в камеру сгорания. Это позволяет сжигать топливо максимально эффективно. Когда прогорает очередной слой, воронкообразный распределитель удаляет золу в зольный ящик. Одновременно, через него подается воздух. Что делает процесс горения устойчивым.

Для наших котлов длительного горения подходит любой вид твердого топлива, преимущественно уголь, дрова и пеллеты. Процесс горения регулируется автоматикой и вентилятором, а не естественной тягой. Поэтому эффективность работы не зависит от влажности топлива и высоты дымохода. Электрика поддерживает заданную температуру в системе. Это позволяет создавать оптимальный микроклимат даже в крупных тепличных хозяйствах, где выращивают цветы, овощи и фрукты. Электроника обеспечивает защиту системы от перегрева и превышения нормы давления. Когда вы открываете дверь топки, автоматика мгновенно отключает вентилятор. Участие человека в работе системы сводится к минимуму.

Виды твердотопливных котлов длительного горения с водяным контуром

Не всем обладателям дачных участков и частных домов повезло жить в местах, где проведены газовые магистрали. При ее отсутствии приходится искать какие-то альтернативные варианты. При отоплении электричеством расходы будут довольно высоки, а печные системы имеют большое количество недостатков.

Хорошим решением этой проблемы является котел твердотопливный длительного горения с водяным контуром. Он способен обеспечить не только обогрев жилища, но и снабдить его горячей водой при наличии дополнительного контура. Часто такие системы применяются для обогрева гаражей, подсобных помещений, теплиц.

Содержание статьи:

Особенности твердотопливных котлов длительного горения с водяным контуром

Данные котлы работают на евродровах, обычных дровах, пеллетах , угле и прочем твердом топливе. Оно выделяет достаточно большое количество тепла при горении. Поэтому котлы данного типа могут обогревать территории любой площади: начиная от небольших пристроек, заканчивая крупными производственными помещениями. Для последних в продаже имеются особо мощные варианты.

В конструкции таких систем предусмотрено наличие металлических водяных контуров. Основная их часть — стальные или чугунные устройства теплообмена.

Важно! более предпочтительным вариантом будет чугунный теплообменник, так как он обладает большей устойчивостью к коррозии и длительному тепловому воздействию.

Преимущества и недостатки

Котел твердотопливный с водяным контуром имеет большое количество положительных сторон:

• Меньший расход твердого топлива нежели у печного отопления.
• Высокий КПД.
• Простота в эксплуатации и обслуживании аппарата.
• Стоимость таких котлов ниже, чем у моделей, работающих на другом виде топлива.
• Безопасность применения.
• Экологичность.

Единственным существенным недостатком такого котла является необходимость постоянно подкладывать топливо. В среднем это должно происходить раз в 2-3 часа. Делать это приходится и ночью, что не очень удобно, а также при этом есть риск проснуться утром в холодном помещении.

Решением данной проблемы являются комбинированные модели, в которых для поддержания температуры жидкости в водяном контуре применяются специальные ТЭНы. Но это добавит расходы на электроэнергию, что нужно учитывать при выборе и покупке котла.

Обратите внимание! Также из недостатков отмечают частые (в сравнении с газовыми и электрическими аппаратами) очистные мероприятия, которые требуется проводить для эффективной работы. Но чистить котел из-за его конструкции намного легче, чем печку.

Конструкция

По конструкции различают котлы с одной камерой сгорания и камерой сгорания, поделенной на две части (с верхним и нижним способом дутья). По количеству контуров системы также отличаются: те из них, которые используются только доя обогрева жилища, имеют лишь один водяной контур, а те, что обеспечивают еще и горячее водоснабжение, комплектуются вторым, дополнительным контуром.

Независимо от этого все твердотопливные аппараты имеют:

• Топка — камера, в которой происходит сгорание твердого топлива. Может быть представлена как единой полостью, так и разделенной на две части.
• Рубашка — устройство, обеспечивающее перенос энергии от сгорания на нагрев теплоносителя в контуре. Находится в топке. Выполнен из чугуна либо стали.
• Дымоход — канал для выноса отработавших газов на улицу.
• Зольник — место, где скапливаются более тяжелые продукты горения.

Обратите внимание! На этом базовая конструкция заканчивается, но во многих моделей добавлено множество дополнительных элементов, повышающих эффективность работы и упрощающих эксплуатацию.

Принцип работы

Принцип работы основан на способности твердого топлива при горении выделять особый газ. Он получил название пиролизного. Конструкция печного отопления не позволяет как-то использовать его, но котлы были разработаны с учетом выделения. В данных отопительных системах пиролизный газ сам служит топливом, которое выделяет значительную часть энергии, выдаваемой агрегатом. Это в разы увеличивает КПД твердотопливных котлов.

Классификация твердотопливных устройств длительного горения с водяным контуром

Классификация отопительных систем подобного рода проводится на основании нескольких признаков.

Сжигание топлива

Способ, которым сжигается топливо в топке, определяет тип энергозависимости. Если горение происходит само по себе, то котел энергонезависимый. Но более эффективным считается другой тип систем. В них топливо не горит, а лишь тлеет. Это экономит топливо и увеличивает КПД. Тление происходит при недостатке кислорода, которое достигается с помощью вентилятора.

Его питание осуществляется от электросети, поэтому система считается энергозависимой. При отключении электричества работа котла значительно ухудшится. Чтобы предотвратить это, можно приобрести блок бесперебойного питания.

Пиролизные котлы энергонезависимы. В них топливо сначала немного сушится, а далее подавляющая его часть превращается в пиролизный газ. Выделение тепла при его горении значительно больше.

Обратите внимание! Котел дровяной для водяного отопления чаще всего классифицируется как пиролизный.

Количество контуров

Исходя из целей приобретения, нужно брать котел с одним или двумя контурами: если требуется автономное горячее водоснабжение, то стоит взять двухконтурный.

Мощность

Твердотопливные котлы также различаются по мощности. Не стоит переплачивать и покупать слишком мощный аппарат, так же, как и нельзя допустить покупки агрегата недостаточной мощности. Правильный расчет необходимого количества тепла для обогрева основывается на нескольких факторах:

• Площадь помещения.
• Материал, из которого выполнен дом.
• Его тепловая проницаемость.
• Вид топлива, на котором работает котел.
• Возможное расположение котла в помещении (здесь поможет чертеж схемы дома).

Виды котлов

По принципу действия твердотопливные системы отопления бывают:

• Аппараты с верхним горением.
• Пеллетные агрегаты.
• Пиролизные котлы.

Аппараты с верхним горением

Чаще всего используется при сжигании угля или дров. Верхняя часть топлива обдувается горячим воздухом из трубы, установленной в топке. По мере сгорания пламя переходит на более низкие слои, а труба постепенно опускается. Вокруг расположен теплообменник.

Обратите внимание! Такой котел не требует частого добавления топлива (закладывать его потребуется примерно раз в 5-8 дней). Стоимость изготовления аппарата немного выше.

Пеллетные агрегаты

Пеллеты представляют собой прессованные гранулы топлива. Это делает процесс погрузки в котел более удобным и дает возможность автоматизации. Также пеллеты значительно дешевле обойдутся, нежели дрова или уголь.

Какое топливо можно использовать

Если в документации значится «котел водяного отопления на дровах» — это не значит, что можно использовать только данный вид топлива. Вообще в твердотопливных системах используют:

• Обычные дрова.
• Евродрова.
• Пеллеты.
• Уголь.
• Различные опилки, стружку.

Важно! Применение того или иного вида топлива может отразиться на КПД системы, а также увеличить выброс золы.

Лучшие производители

На российском рынке присутствует три основных производителя твердотопливных систем:

• Теплодар — российская компания, которая производит практически все виды отопительных систем. Широко известна в странах СНГ.

• Buderus — немецкое производство, появившееся в России в 2004 и с тех пор набравшее популярность, благодаря немецкому качеству. Проигрывает российским моделям в плане ценовой категории и доступности.
• ZOTA — еще один представитель российского производства. Компания еще достаточно молодая, но в ней постоянно ведется работа по совершенствованию и уничтожению недостатков.

Отзывы пользователей

Оксана, Красноярск: «Проживаю в Красноярском крае. Здесь очень холодные зимы. Недавно приобрела твердотопливный котел. Сразу хочу отметить экономное расходование угля. Уход за котлом занимает 15 минут в день в отличие от печного отопления, когда печку приходилось разжигать по два раза, но иногда, несмотря на это, в доме был холод».

Василий, Волгоград: «Работал в строительной компании. Требовалось отопление производственного помещения. Для этой цели был приобретен котел на твердом топливе средней мощности. Несмотря на это, данный аппарат справлялся с поставленной задачей отлично, при этом показывал высокий КПД и экономно расходовал топливо. Порадовала возможность перехода от дров, на уголь и торфяные брикеты. Также в системе производителем предусматривалась установка горелки другого типа для более эффективной работы на прочих видах топлива. Котел прослужил уже два сезона без поломок и трудностей».

Твердотопливные котлы — хороший вариант для отопления своего частного владения в случае, если поблизости нет газовой магистрали, а за электроэнергию платить дорого. Главное, правильно рассчитать мощность и подобрать подходящее топливо. Использовать его можно как для обогрева, так и как средство для ГВС.

Твердотопливные котлы длительного горения с водяным контуром

Чтобы в доме было тепло, необходимо постоянно контролировать степень нагрева теплоносителя в системе отопления. Для тех, кто проживает в собственном доме и много работает за его пределами, постоянное подкладывание дров может доставить определенные неудобства. Чтобы добиться максимальной теплоотдачи от закладываемого топлива, стоит обратить внимание на твердотопливные котлы длительного горения с водяным контуром. Такое оборудование имеет некоторые особенности, которые следует учитывать в процессе выбора.

Твердотопливные котел длительного горения позволит поддержать температуру воздуха на оптимальном уровне

Содержание статьи

Преимущества и недостатки твердотопливных котлов длительного горения

Любой котел отопления на твердом топливе длительного горения имеет ряд преимуществ:

• высокий уровень теплоотдачи, достигающий 90%;
• простота обслуживания и монтажа. Закладка производится намного реже;
• возможность повсеместной установки, в том числе в домах, не подключенных к системе электроснабжению или газовому трубопроводу;
• использование одного агрегата для обогрева дома и подогрева воды при выборе подходящей модели котла длительного горения;
• допустимость использования различных видов твердого горючего;
• экологичность;
• наличие автоматизации позволяет отказаться от постоянного контроля за процессом.

К недостаткам отдельных моделей следует отнести:

• повышенные требования к характеристикам используемого твердого горючего и условиям его хранения;
• зависимости автоматизированных устройств от системы электроснабжения;
• высокая стоимость пиролизных устройств и котлов шахтного типа;
• необходимость выделения большой площади при монтаже оборудования оснащенного топливным бункером.

Для хранения топлива следует предусмотреть место

Принцип работы твердотопливного котла длительного горения

Отопительное оборудование длительного горения имеет особое конструктивное исполнение. Производители используют один из возможных вариантов:

• увеличивают объем камеры сгорания;
• используют пиролизную схему горения топлива;
• предусматривают автоматическую подачу горючего в камеру сгорания.

Увеличение объемности камеры сгорания позволяет добиться того, что время сгорания одной порции топлива составит 5÷6 часов. Пиролизные котлы с водяным контуром используют газогенераторную схему: при сгорании древесины выделяются горючие продукты, которые затем поступают в специальную камеру дожигания. Это способствует медленному сгоранию топлива и интенсивному сгоранию продуктов пиролиза с образованием большого количества тепла.

Автоматический котел на твердом топливе отличается сложным конструктивным исполнением. В процессе его работы происходите непрерывная подача пеллетного горючего, загружаемого в специальный вместительный бункер. Оказавшись в топке, топлива сгорает по пиролизной либо простой схеме, выделяя большое количество тепла. Производители предлагают модели, оснащенные бункером объемом несколько кубов. Такой котел с водяным контуром способен вырабатывать тепло на протяжении нескольких недель при одной загрузке.

Схема работы обычного и пиролизного котла

Как выбрать котел на твердом топливе длительного горения

Выбирая котел долгого горения, стоит обратить внимание на:

1. Мощность заинтересовавшей модели. Если предпочтение отдается двухконтурному агрегату, стоит выбрать котел с водяным контуром, способный нагреть объем воды, достаточный для нужд семьи.
2. Производительность контура горячей воды. Его характеристики должны соотноситься с потребностью в горячей воде.
3. Периодичность и удобство обслуживания. Стоит убедиться, что при загрузке дров или очистке зольника не будут возникать трудности. При наличии выбора стоит отдать предпочтение модели, оснащенной объемным бункером. В этом случае очистка зольника будет производиться раз в три месяца, длительность горения может достигать пяти дней.
4. Материал корпуса и змеевика. Для первого предпочтителен чугун. Для второго – медь или сталь.

Совет! Если в семье много человека, стоит обратить внимание на модель со встроенным бойлером. Не лишним будет установка теплового аккумулятора.

При выборе котла с водяным контуром следует учитывать особенности будущей эксплуатации

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.

Большой ассортимент создает трудности при выборе

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

• за счет пиролиза;
• верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.

Способ сжигания топлива выбирается индивидуально

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Внимание! Чугунные изделия способны прослужить намного дольше, чем стальные.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.

Совет! Если сложно выбрать между сталью и чугуном, стоит обратить внимание на комбинированный вариант. Такие модели демонстрируют лучшие характеристики, характерные для обоих сплавов.

Чугунные агрегаты способны прослужить дольше

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

• угле;
• древесине любого вида;
• торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.

Внимание! Некоторые модели допускают использование различных видов.

Тип используемого топлива в агрегатах длительного горения может отличаться

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.

Двухконтурные подогреют воду

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.

Мощность агрегата зависит от площади здания

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.

Объем камеры определяет возможности котла с водяным контуром

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.

Чем выше КПД, тем ниже затраты на эксплуатацию

Виды котлов

Реализация принципа длительного горения может осуществлять по-разному. Каждый вид котлов имеет свои отличительные особенности. Предлагаем познакомиться с существующими разновидностями твердотопливных котлов, чтобы было проще сделать выбор.

Принцип работы и внешний вид котла может отличаться

Пиролизный котел длительного горения

Пиролизные котлы с водяным контуром комплектуются двумя топливными камерами. В первой происходит сгорания твердого топлива. Вторая предназначена для сгорания газа, выделяющегося в первой (пиролиза древесины). Такое конструктивное исполнение позволяет повысить КПД устройства до 80%, учитывая, что топливо сгорает практически без остатка. К преимуществам таких котлов с водяным контуром стоит отнести высокую температуру сгорания, повышенную теплоотдачу, минимизацию отходов и экологичность процесса.

Внимание! Топливо, предназначенное для пиролизных котлов длительного горения должно иметь влажность не более 20%.

К преимуществам стоит отнести возможности загрузки топлива раз в сутки, длительный срок службы, достигающий 20 лет. Достаточная толщина стенки устройства делает его эксплуатацию безопасной при значительном разогреве топки.

Из недостатков стоит отметить высокую стоимость, которая полностью компенсируется за счет низкой стоимости используемого топлива. Повышенные требования к мощности монтируемого пиролизного котла с водяным контуром. Если агрегат будет работать вполовину мощности, дымоходная труба быстро забьется.

Производители предлагают котлы с водяным контуром, имеющие ряд дополнительных функциональных возможностей. Например, предусмотрена возможность использования различных видов топлива.

Внимание! Специалисты рекомендует приобретать пиролизные котлы для домов, имеющих площадь более 100 квадратов.

Схема работы пиролизного котла

Котлы с принципом верхнего горения

Занимают промежуточное положение между обычными и пиролизными котлами. Нагрев теплоносителя осуществляется за счет сгорания дров и угарных газов. Закладка топлива производится внутрь высокой узкой вертикальной емкости, по внешнему контуру которой проходит водный контур. Сгорание топлива осуществляется сверху вниз, с догоранием выделяемых газов в верхней жаровой камере. Закладка очередной партии топлива осуществляется после полного выгорания предыдущей.

Схема работы агрегата с принципом верхнего горения

Пеллетные

Твердотопливный котел работает на специальных гранулах – пеллетах. Для их изготовления используются торф, древесные и сельскохозяйственные отходы, что способствует значительно снижению стоимость пеллет. Они бывают нескольких категорий: премиум (белые), стандарт (темные) и предназначенные для использования в промышленном производстве. Они гипоаллергены, имеют высокий КПД. Отличаются малой зональностью, что позволяет производить чистку котла раз в месяц. Для их хранения следует выделить сухое помещение, чтобы не допустить отсыревания пеллет.

Пеллетный котел может иметь компактные размеры

Рейтинг лучших производителей твердотопливных котлов

Отопительное оборудование данного вида пользуется определенной популярностью. На рынке представлены агрегаты, выпущенные под различными товарными знаками. Внимания заслуживает не только импортная продукция, но и твердотопливные котлы длительного горения российского производства. Предлагаем познакомиться с рейтингом лучших производителей, чтобы было проще ориентироваться в предлагаемом различными магазинами ассортименте.

Оборудование выпускается под различными товарными знаками

Гейзер

Один из отечественных производителей, предлагающий отопительное оборудование различного типа. Твердотопливные пиролизные модели «Гейзер» изготавливаются по инновационным технологиям с использованием высококачественного сырья. Агрегаты отличаются простой исполнения и обслуживания. Широкий модельный ряд позволяет подобрать подходящий вариант для любого строения.

Серия ВП может работать на торфяных и опилочных брикетах, угле и дровах с КПД 85%. Производитель предоставляет двухлетнюю гарантию. Мощность котлов может составлять 10 – 100 кВт:

Модель «Гейзер»	Мощность, кВт	Масса, кг
ВП-6	10	170
ВП-15	15	210
ВП-50	50	650
ВП-65	65	750
ВП-100	100	900

Котлы пиролизного типа представляют собой цельносварную стальную конструкцию, состоящую из нескольких камер сгорания. Производитель рекомендует использовать поленья диаметром 40÷100 мм, длина которых должна соотноситься с геометрическими параметрами топки. Размер угля не должен превышать 40 мм. Докладка дров или угля должна производиться каждые 8÷12 часов.

Гейзер – надежное оборудование от отечественного производителя

Буржуй-К от завода «ТеплоГарант»

Российский производитель, предлагающий несколько модельных линеек твердотопливных котлов, в том числе мощностью более 140 кВт. Оборудование может использоваться для обогрева частных домов и промышленных предприятий. Производитель предлагает серии Буржуй-К:

• Эксклюзив с декоративной внешней отделкой, заказываемой в индивидуальном порядке. Такое отопительное оборудование способно гармонично вписаться в любой интерьер. Мощность котлов данной серии составляет 12÷32 кВт. Для подержания процесса горения возможно использование угля, дров, опилочно-стружечных и торфяных брикетов. КПД достигает 92%. Автоматическое управление. Производитель предоставляет гарантию 2,5 года. Минимальный срок службы 10 лет;

«Буржуй-К Эксклюзив» – стильное решение для любого интерьера

• Стандарт. Неприхотливое в обслуживание и надежное отопительное оборудование без эксклюзивной внешней облицовки. Ручной режим управления. Мощность 10÷30 кВт. КПД до 89%;

«Буржуй-К Стандарт» – надежность и простота обслуживания

• ТА. Подобен стандарту, но регулировка воздушных потоков и тяги выполняется в автоматическом режиме. Теплоносителя по водяному контуру может двигаться принудительно и естественным образом;

«Буржуй-К ТА»: работа автоматизирован

• Модерн. Пиролизные модели с естественной и принудительной циркуляцией теплоносителя. Доступно три модели, отличающиеся по мощности и габаритам.

«Буржуй-К Модерн» – агрегат пиролизного типа

Buderus

Немецкое оборудование высокого качества. В модельном ряду «Logano S171 W» представлено четыре агрегата, которые могут использоваться для отапливания частного жилья. Способны работать автономно и составе комплексов. Предъявляют повышенные требования к месту установки. Комплектуются бойлером косвенного нагрева. Современная автоматика упрощает процесс управления. Топочная камера находится в верхней части, а камера дожига в нижней части корпуса. Мощность оборудования 20÷50 кВт.

Buderus – отменное немецкое качество

Viessmann

Немецкая компания предлагает серию «Vitoligno 100-S тип VL1A» – твердотопливные котлы пиролизного типа. Способны работать не только на дровах или угле, но и на газе либо жидкости после установки сменных горелок. Мощность агрегатов составляет 25÷80 кВт.

Для обшивки корпуса используется листовая сталь толщиной 5 мм. Электронный контроллер позволяет задать режим работы. КПД достигает 80%.

Vitoligno 100-S тип VL1A – длительный срок службы гарантирован

Твердотопливные котлы длительного горения с водяным контуром своими руками — чертежи, видео

Высокая стоимость отопительного оборудования заставляет задуматься о том, чтобы изготовить твердотопливный котел длительного горения своими руками. Соблюдая рекомендации специалистов и используя проверенные чертежи, можно собрать агрегаты с высокими эксплуатационными характеристиками. Предлагаем познакомиться с одной из возможных моделей.

Чертеж котла, который можно изготовить своими руками

Котел твердотопливный длительного горения своими руками: чертежи и подробное описание

Если решили изготовить котел твердотопливный длительного горения своими руками, чертежи позволят оценить геометрические параметры будущего агрегата и требования к материалу, используемому в процессе его изготовления. Предлагаем познакомиться с последовательностью изготовления устройства из старого газового баллона:

Где купить твердотопливный котел длительного горения, цены, каталоги

Прежде чем оформить заказ на конкретный котел, стоит ознакомиться с ориентировочной стоимостью на наиболее популярные модели. Особое внимание стоит уделить их функциональным возможностям. Средняя цена твердотопливных котлов по состоянию на январь 2018 года представлена в таблице:

Таким образом, производители предлагают отопительного оборудование в большом ассортименте. Если вы решили купить твердотопливный длительного горения котел, делитесь в комментариях, какой модели и почему было отдано предпочтение.



Предыдущая

ИнженерияЗаземление в частном доме своими руками 220 В: безопасность проживающих

Следующая

ИнженерияНасосная станция для частного дома: критерии выбора и особенности эксплуатации

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как работают твердотопливные котлы СИВ от ООО НП «Котел 52»

Содержание:

Завышенные цены на ДТ, дорогое электричество и газ заставляют промышленный бизнес и владельцев частных домовладений искать и находить более экономичные решения. К примеру, устанавливать котлы на твердом топливе. Чтобы выбрать наиболее подходящую модель, нужно знать, как работает твердотопливный котел, и представлять его принципиальную конструкцию.

Главные достоинства ТТК – дешевизна энергоносителей (это дрова, пеллеты, уголь, брикеты, сыпучие древесные материалы), автономность работы, длительный срок эксплуатации и простое управление. Конечный результат приобретения агрегата длительного горения – значительная экономия на затратах при обслуживании и эксплуатации, урезание расходов на запасы топлива – уголь или дрова всегда стоили дешевле, чем газ или электроэнергия. Из этой статьи Вы узнаете, из чего состоит и как работает котел отопления в классическом, пиролизном и пеллетном вариантах.

Топочная камера

В ней сгорает загружаемое топливо. Она же выполняет функции теплообменника при отдаче тепла в систему отопления. Камера горения – это портал для загрузки (дверца), дымоход (узел вывода продуктов горения), система колосников, камера для сбора сажи и золы, а также отверстие для подачи воздуха. При горении тепло нагревает рубашку-теплообменник вокруг камеры. В теплообменнике находится вода, которая подается в систему отопления естественным или принудительным путем.

Рубашка-теплообменник

Принцип работы твердотопливного теплогенератора основан на нагреве теплоносителя, протекающего между двойных стенок агрегата. Это и есть рубашка, или теплообменник. Сгорая, топливо нагревает стенки камеры горения, и через них нагревается рабочая жидкость в рубашке. Носитель поднимается вверх, и попадает в общую систему отопления. После прохождения воды по всей системе, опоясывающей отапливаемый объект, она остывает, и в охлажденном состоянии возвращается в котел, точнее, рубашку по обратной подаче (обратке).

Для разгона теплоносителя в систему встраивается циркуляционный насос. Этот узел позволяет не обращать внимание на перепады уровней монтажа труб, что упрощает сборку системы. Некоторые модели котлов СИВ от нижегородской фирмы «Котел 52» имеют вмонтированные помпы, но чаще насосы устанавливают на выносе, врезая агрегат из в трубу обратной подачи теплоносителя. В открытых инерционных системах отопления с естественной циркуляцией рабочей среды насосы не нужны – теплоноситель перемещается по трубам отопительной системы за счет гравитации, уклона труб и разницы температур в разных точках кольца отопления. Инерционные схемы полностью автономны, и этим привлекают покупателей твердотопливных пиролизных котлов. О том, как работает пиролизный котел, читайте дальше:

Такие агрегаты имеют не одну, а две камеры горения. В первичном отсеке сгорает топливо в режиме обедненной подачи воздуха. Фактически, топливо тлеет, выделяя пиролизные газы, которые также сжигаются, но уже во вторичном отсеке. Двойное сгорание обеспечивает эколочичность выхлопов и КПД до 95%.

Организация дымоудаления

В классическом твердотопливном теплогенераторе образуется много дыма, который необходимо выводить на улицу. И как работают отопительные котлы любых моделей и конструкций в этом случае? Удаление дыма и отработанных газов продуктов происходит через изолированный трубопровод, который монтируют от ТТК на улицу.

Как контролируется и регулируется температура теплоносителя

Без доступа кислорода в камеру горения ни один котел работать не будет. Поэтому Вам нужно знать, какие механизмы для этого имеют твердотопливные котлы длительного горения и как работает система регулировки воздуха. Чем интенсивнее поступает воздух в камеру, тем быстрее сгорает топливо. Объем воздуха регулируется заслонками и шиберами, которые открываются/закрываются вручную или сервоприводами.

Другие конструкции ТТК

А как работает печь длительного горения на дровах? Практически так же, как и пиролизная печь, как работает весь ряд твердотопливных котлов — прежде всего, топливо должно гореть. Второе требование – топливо должно гореть долго. При организации процесса длительного горения сжигание начинается сверху, и послойно уничтожает горючие материалы в топке. Этим обеспечивается медленное тление и вторичное сгорание пиролизных газов.

Рассмотрим, как работает печь длительного горения на дровах:

1. После начала реакции пиролиза в первичной камере доступ кислорода почти закрывается, чтобы дрова не горели, и тлели;
2. Во вторичной камере дожига пиролизный газ выгорает полностью, тем самым значительно сокращая объем сажи и золы;
3. Остатки газов выходят наружу по системе дымоудаления.

При такой организации горения топливо сгорает на 95%, утилизируясь почти полностью. Отвечая на вопрос покупателей, как работает печь длительного горения на дровах, можно уверенно утверждать, что принцип их работы прост, а результат впечатляет. Одна-две загрузки в неделю – это цикл обслуживания, который понравится любому потребителю. Узнать во всех подробностях, как работают печи длительного горения, Вы можете в отделе консультаций на сайте выксунского предприятия «Котел 52», обратившись по телефону или по форме обратной связи.

Твердотопливный котёл длительного горения – как выбрать ТТ-котел

В последнее время выбрать твердотопливный котёл длительного горения для отопления частного дома стало непростой задачей. Зная о высоком спросе на тепловые агрегаты подобного рода, производители и продавцы отопительной техники без разбору используют данную формулировку в названии своих изделий. Тем самым они вводят в заблуждение покупателей, слабо разбирающихся в этой области. Отсюда и цель нашего материала – помочь домовладельцу осуществить выбор источника тепла продолжительного горения, сжигающего твердое топливо.

Принцип работы котла длительного горения

Большой интервал между загрузками топлива имеет решающее значение для многих пользователей. Продолжительность горения 4—5 часов, свойственная традиционным теплогенераторам, мало кого устраивает.

Очень удобно, когда между закладками топлива в котел проходит 10–12 часов

Это вполне понятно, ведь люди хотят получить за свои деньги комфортное отопление, а не трудиться круглые сутки истопниками. Тем не менее принцип работы котла длительного горения ничем не отличается от традиционного агрегата:

• дрова либо уголь сжигаются в топливной камере;
• тепло от прямого сжигания воспринимается стенками топки и передается теплоносителю, циркулирующему внутри водяной рубашки;
• разогретые дымовые газы также отдают тепло водяной рубашке и удаляются посредством дымохода.

Для справки. Топливную камеру и теплообменник принято изготавливать из стали либо чугуна.

Суть процесса горения отражена на схеме ТТ-котла, показанного в разрезе:

Воздух, нагнетаемый в топку вентилятором, по пути нагревается в воздуховоде

Закономерный вопрос: за счет чего достигается длительность работы на дровах 8—12 часов, а на угле – до 24 ч? Есть 2 пути:

1. Выбрать режим тления, ограничив до минимума поступление воздуха в топку.
2. Модернизировать конструкцию теплогенератора, максимально увеличив объем топливника.

Первый путь удобен недобросовестным производителям и продавцам, поскольку таким образом можно к названию любого котла приписать дополнение «длительного горения», а ответственность за реальную продолжительность взвалить на домовладельца, предлагая ему жечь дрова в режиме медленного тления. Но это неприемлемо по нескольким причинам:

• при тлении древесина выделяет мало тепловой энергии, ее может не хватать на обогрев здания;
• КПД теплового агрегата падает до 50% вместо 75%, значительная часть топлива сгорает впустую;
• уголь мелкой фракции при недостаточной температуре в топке может спекаться и браться коржом;
• свежая древесина некоторых пород (ива, тополь) крайне неохотно горит в подобном режиме;
• при тлении вместо безобидного углекислого газа (СО2) в атмосферу выбрасывается токсичный угарный газ (СО).

Для справки. Во многих странах Западной Европы запрещена эксплуатация ТТ-котла без буферной емкости, поскольку она позволяет агрегату работать в режиме полного горения с максимальным КПД и минимальными вредными выбросами.

Оригинальная схема котла верхнего горения, взятая с сайта http://stropuva.ru/

Второй путь – более правильный, хотя и ведет к дополнительным затратам и росту конечной стоимости изделия. Увеличенные размеры камеры сжигания позволяют поместить туда больше топлива, которое в эффективном режиме станет гореть дольше. Этот принцип используется во многих современных котлах прямого и верхнего горения.

Критерии выбора отопительного агрегата

Помимо цены теплогенератора, соответствующей вашему бюджету, выбор осуществляется по таким критериям:

• тепловая мощность;
• максимальное рабочее давление теплоносителя;
• продолжительность работы с 1 закладки топлива.

Мощность отопителя равна расчетной тепловой нагрузке на систему отопления, умноженной на коэффициент запаса. Точный расчет тепловой нагрузки довольно сложен и заслуживает отдельной темы, но при выборе можно воспользоваться общепринятыми укрупненными вычислениями. Их суть проста: на обогрев 10 м² площади выделяется 1 кВт тепловой энергии. Зная общую квадратуру помещений, несложно рассчитать нагрузку на отопление.

Система отопления призвана компенсировать все потери тепла, уходящего через ограждения, вместе с вентиляцией и горячей водой

Когда планируется, что котел долгого горения будет работать только на обогрев, то для определения его мощности полученное значение нагрузки умножается на 1.2. Для обеспечения горячего водоснабжения придется подобрать теплогенератор с полуторным запасом (коэффициент 1.5).

Перед тем как выбрать котел на твердом топливе по рабочему давлению, нужно выяснить перепад высот между нижней и верхней точкой водяной системы отопления. Вопрос актуален для коттеджей в 2—3 этажа, где котельная может располагаться на уровне цоколя либо в подвале. Чтобы вы понимали, 10 м высоты водного столба равны давлению 1 Бар или 1 кг/см² (1 Атм.). То есть в доме, где перепад высот составит 10 м, давление в системе будет не менее 1 Бар.

Если для одноэтажного частного дома сгодится отопитель с рабочим давлением 1—1.5 Бар, то для особняка в несколько этажей понадобится агрегат с более высокими характеристиками. Следует отметить, что лучшие котлы длительного горения на дровах и угле от известных производителей способны выдерживать давление до 3 Бар (30 м водного столба).

Выбирая твердотопливный источник тепла, не стоит заострять внимание на КПД теплогенератора, поскольку многие производители лукавят и завышают этот показатель. Ведь проверить его вы все равно не сможете. Реальный КПД дровяных и угольных котлов данного типа лежит в диапазоне 70—75%.

Подбор теплогенератора по продолжительности горения

Визуально отличить настоящий ТТ-котел длительного горения среди прочих можно по следующим признакам:

1. В паспорте изделия указана продолжительность работы с 1 загрузки не менее 8 часов.
2. Увеличенный объем топливника наращивает общую высоту агрегата, отчего подобные котлы выше своих «собратьев» при одинаковой тепловой мощности. Другой вариант – увеличение глубины топки, отчего корпус «вырастает» в длину.
3. У высоких моделей расстояние между загрузочной и зольной дверцей – порядка 500 мм, не меньше. Часть производителей снабжает свои изделия третьей промежуточной дверцей для удобства эксплуатации.

Современный котел продолжительного горения Atmos D30

Примечание. Пиролизные и пеллетные отопители не относятся к рассматриваемой категории, так как функционируют по другому принципу.

Пример. Твердотопливный водогрейный котел, работающий по обычной схеме, имеет объем топки 50—65 литров при мощности 22 кВт и паспортной длительности горения 6 ч на дровах. Полный объем топливника теплогенератора долгого горения составляет 100 л и более, а полезный (до уровня загрузочной дверцы) – 80 л при мощности 20 кВт (например, ATMOS D30 и VIESSMANN VITOLIGNO 250-S). Если же рассматривать котлы с верхним горением дров типа прибалтийской Стропувы (Stropuva), то там объем камеры достигает 260 л (мощность 20 кВт).

 Отопители с верхним сжиганием топлива способны функционировать 12—15 часов на дровах и до 3 суток на антраците, но имеют ряд недостатков:

• поленья нельзя подкидывать «на ходу», а только после полного сгорания предыдущей порции дров;
• затруднительно делать краткосрочное протапливание дома;
• горючее мелкой фракции наподобие опилок или мусора иногда зависает на стенках.

Подробнее о данных теплогенераторах рассказано на видео:

Ряд полезных советов по выбору

Многих домовладельцев интересует вопрос, как выбрать двухконтурный твердотопливный котел, способный работать без дозагрузки 8 часов и более. Задача непростая, поскольку лучшие представители племени ТТ-котлов длительного горения редко оснащаются вторым контуром для ГВС. Так что отыскать на рынке подходящую модель будет нелегко. Отсюда совет: лучше используйте совместно с дровяными теплогенераторами бойлер косвенного нагрева, предусмотрев полуторный запас по мощности.

Для справки. В техническом паспорте на обычный твердотопливный агрегат, оснащенный вторым контуром, расход горячей воды указывают в литрах за 1 час, а не в минуту, как у двухконтурных газовых котлов. Причина – в режиме работы отопителя, он обеспечит паспортный расход только при температуре воды в котловой рубашке 90 °С.

Теперь ряд советов, как выбрать подходящий источник тепла на твердом топливе:

1. Когда стоит выбор между длительно работающим котлом прямого и верхнего горения, берите вариант первый. Обычный агрегат с увеличенной топкой создаст вам гораздо меньше хлопот.
2. Если надо выбирать между чугунным и стальным теплообменником, то предпочтительнее вариант первый. Чугунные элементы котла служат намного дольше стальных, но и стоят на 15—20% дороже.
3. При надежном электроснабжении жилища лучше приобрести модель котла с принудительной подачей воздуха вентилятором и автоматикой. В режиме ожидания, когда теплоноситель нагрет до нужной температуры, а вентилятор отключен, доступ воздуха в топку перекрыт абсолютно и древесина тлеет очень медленно.
4. Выбирайте модель ТТ-котла, где вентилятор установлен сверху корпуса. В изделиях с вентилятором, встроенным в дверцу или боковую стенку, этот узел быстрее выходит из строя. Причина – в пыли и мусоре, которые вентилятор захватывает из нижней зоны помещения.

   Так выглядит колосниковая решетка из труб, наполняемых теплоносителем

5. Избегайте покупки котла с водотрубными колосниками (вместо привычной решетки проходят трубы, наполненные теплоносителем). Во-первых, к ним намертво прикипает мелкая фракция угля. Во-вторых, водонаполненный колосник быстро охлаждает жар в топке, заставляя чаще срабатывать автоматику, запускающую режим горения.

Выбирая для отопления дома дровяной котел длительного горения, учтите, что цена этих агрегатов ощутимо выше. Будьте внимательны, общаясь с торговыми представителями разных производителей, изучайте инструкцию по эксплуатации изделия. Если там написано, что объем топливника – 45 л, а продолжительность горения – 8 часов и больше, смело отказывайтесь от предложения, как бы оно ни привлекало ценой. Реально вам придется догружать такой отопитель каждые 4 часа.

Линия продуктов твердотопливных котлов Viadrus

Компания Viadrus, основанная в 1888 году, насчитывает более века Имея опыт, изготавливает одни из лучших изделий из чугуна быть иметь. Котлы Viadrus — одно из их высших достижений компания создала как по форме, так и по функциям. Котлы профессионально разработаны для обеспечения максимальной теплопередачи и эластичности чтобы позволить себе долгий срок службы.

Котлы

Viadrus — очень экономичный вариант и предлагают множество возможностей твердого топлива. Как с автоматом, так и с Доступны котлы с ручным питанием: дрова, пеллеты или уголь — это наука. Котлы Viadrus прошли сертификацию согласно UL391 и CSA-B366.1.

Теперь доступно в США и Канаде через AHONA Heating Products & Distribution LLC и их филиалы.

	Hefaistos П1 Котел Hefaistos P1 чугунный пиролитический секционный. спроектирован котел низкого давления с загрузочным бункером из листового металла для сжигания кусковой древесины. Котел неисправен в Серии выходной мощности 30-100 кВт по номеру сегментов.
	Геркулес ECO — Стиль прибора Автоматический котел на древесных пеллетах на выходе из 7 до 42 кВт предназначены для экономичного и экологичного отопления. с требованиями к автоматическому режиму работы и минимальным спросом по обслуживанию котла.
	Геркулес ECO — Индустриальный стиль Автоматический котел на древесных пеллетах на выходе из 7 до 42 кВт предназначены для экономичного и экологичного отопления. с требованиями к автоматическому режиму работы и минимальным спросом по обслуживанию котла.
	Лигнатор Lignator — это современный котел, предназначенный для сжигания дров. Агрегат соответствует самым строгим экологическим стандартам и также достигает отличной эффективности.Котел спроектирован для закрытых систем с принудительной циркуляцией отопительной воды. В обязательном порядке закрытое отопление в системах используется предохранительный клапан для защиты от перегрева. устройство для предотвращения перегрева и обеспечения защиты котла.
	Геркулес U 26 Котел чугунный на твердом топливе, предназначенный для сжигания из кокса, каменного угля и древесины методом классического пожаротушения.Котел выпускается мощностью от 8 до 72 кВт. Это может использоваться для систем с гравитационной циркуляцией и принудительная циркуляция воды.
	Геркулес U 24 Котел чугунный для сжигания твердого топлива бурый уголь, твердый уголь и кокс путем сжигания в строжайших экологических достижение требований.Котел выпускается в выходной мощности. от 13 до 74 кВт в зависимости от единиц и отработанного топлива. Может использоваться в системах с гравитационной циркуляцией. и принудительная циркуляция воды.
	Экорет Автоматический котел на древесных пеллетах, каменном и буром угле уголь предназначен для экономичного отопления с автоматическим включением эксплуатация и минимальные требования к обслуживанию котла.В котел выпускается мощностью от 4,5 до 25 кВт.
	Вулканус Автоматический котел на древесных пеллетах и ​​/ или угле в его мощность от 6 до 35 кВт предназначена для экономичного и экологического отопление с требованиями к автоматическому режиму и минимальным требование на обслуживание котла.
	Геркулес DUO Котел чугунный комбинированный с двумя камерами сгорания предназначен при работе в ручном режиме для сжигания кокс, каменный уголь и кусковая древесина.В автоматическом режиме вы можете сжигать каменный уголь, бурый уголь или древесные гранулы, поставляемые из резервуар. Мощность котла от 7 до 25 кВт в автоматическом режиме. режим, от 5 до 22,5 кВт в ручном режиме.
	Геркулес Зеленый Eco Therm Котел автоматический на пеллетах.Доступны два размера — 25 кВт и 32 кВт. Green Eco Therm разработан с автоматическая подача топлива. Его работа обеспечивает простую и надежный комфорт отопления при минимальных эксплуатационных посещаемость. Качественный чугунный котельный барабан котла обеспечивает долговечность котла.

Объяснение твердотопливных котлов | Руководство котла

Твердотопливный котел может стать идеальным выбором отопительной системы для автономной недвижимости.Они сжигают твердое топливо, такое как дрова или уголь (не рекомендуется), и являются отличной альтернативой газу, маслу и электричеству.

Традиционные твердотопливные котлы — это печи, которые можно подключить к системе центрального отопления. Более современный подход заключался бы в установке котла на биомассе, который представляет собой возобновляемую систему отопления, которая сжигает материалы растительного происхождения.

Что такое твердотопливный котел?

Старые системы отопления, которые включали твердотопливный котел, назывались дровяными или угольными печами.Совсем недавно котлы на биомассе стали популярным вариантом для твердого топлива. Они так же эффективны и эффективны, как и другие системы отопления, но также являются возобновляемыми. Это потому, что они сжигают растительные организмы, которые полностью нейтральны к выбросу углерода.

Виды твердотопливных котлов

Печи твердотопливные

Печи на твердом топливе часто называют дровяными горелками, но также существуют и угольные горелки.

Стоит отметить, что правительство постепенно отказывается от сжигания влажной древесины и некоторых видов угля.Это будет означать, что для покупки будут доступны только сухая древесина и промышленный уголь, поскольку они более экологически чистые.

Дровяные печи могут работать на щепе, пеллетах или бревнах, причем дрова являются наиболее популярным вариантом. Это автономные обогреватели, а это значит, что они нагревают только ту комнату, в которой они встроены. С мая 2021 года обратите внимание на логотип «Ready to Burn» на запасах дров.

Многотопливные печи предлагают гибкость, поскольку они могут работать на дровах и в холоде.

Печи на твердом топливе обогревают только комнату, в которой они установлены, если они не подключены к системе центрального отопления. Узнайте, как подключить дровяную горелку к центральному отоплению.

Котлы на биомассе

Система отопления котла на биомассе сжигает природные материалы для обогрева дома. Обычно это древесные гранулы, щепа или бревна, но они также могут включать в себя растительные организмы.

Котлы на биомассе работают так же, как и обычные котлы. Они обеспечивают отопление и горячую воду за счет сжигания топлива, но единственный углерод, выпущенный в атмосферу, ранее поглощался древесным топливом.Это делает их углеродно-нейтральной возобновляемой системой отопления.

В отличие от твердотопливных печей, в которые нужно подавать топливо вручную, в котел, работающий на биомассе, можно автоматически подавать топливо через бункер. Хотя котлы на биомассе с ручной подачей также доступны.

Что такое котел на биомассе?

Установка котла, работающего на биомассе, требует принятия множества решений. А именно в зависимости от типа топлива, на котором должна работать система отопления, а также от того, нужно ли устанавливать модель с ручной или автоматической подачей.

В зависимости от модели котел на биомассе может работать на древесной щепе, бревнах или пеллетах (некоторые котлы на биомассе могут работать на более чем одном из этих видов топлива).

• Древесная щепа: Более доступна по цене, чем пеллеты, но менее эффективна.
• Дрова: Самое большое топливо для котла, работающего на биомассе, и его необходимо вручную подавать в котел, когда необходимо тепло. Потенциально может происходить из местных лесных массивов.
• Древесные гранулы: Изготавливаются из прессованной древесной стружки и опилок и могут автоматически подаваться в котел из накопительного бака.

Зачем устанавливать твердотопливный котел?

Преимущества твердотопливных котлов

• Низкие эксплуатационные расходы
• Отсутствие опасений по поводу перебоев в поставках
• Выбирайте из множества видов твердого топлива
• Увеличить вентиляцию помещения

Недостатки твердотопливных котлов

• Уголь очень вреден для окружающей среды
• Требуется дополнительное место для хранения топлива
• Отапливать только одну комнату (если не подключено к системе отопления)
• Считается «грязной» системой отопления, так как в основном это открытый огонь

А теперь давайте обратим внимание на котлы на биомассе.Это более современная версия твердотопливных котлов, потенциально обладающая множеством преимуществ автономной работы.

Преимущества котлов на биомассе

• Нейтральный углерод
• Достигните уровня эффективности более 90%
• Обеспечить отоплением и горячей водой всю собственность
• Потенциально вы можете обогреть свой дом бесплатно (если у вас есть дрова)
• Может иметь право на получение платежей в рамках программы поощрения за возобновляемое тепло

Недостатки котлов на биомассе

• Более высокие первоначальные затраты, чем у газовых, масляных и электрических котлов
• Топливо необходимо хранить у вас на складе
• Могут быть большие системы отопления
• Зола из систем ручной подачи требует регулярной очистки

Сколько стоит твердотопливный котел?

Котлы на твердом топливе могут стоить от 499 до 5000 фунтов стерлингов.Это касается только самой печи, поэтому вам также нужно будет учесть стоимость установки. На стоимость установки может повлиять ряд факторов, в том числе:

• Тарифы, взимаемые установщиком
• Ваше местонахождение
• Дымоход требует доработки
• Нет дымохода? Затем нужно установить дымоход
• Строительные нормы и правила гласят, что в помещении с печью необходима вентиляция

Чтобы свести затраты на установку к минимуму, мы настоятельно рекомендуем сравнивать расценки.

Между тем, стоимость котла на биомассе с ручным питанием колеблется от 4 000 до 10 000 фунтов стерлингов по сравнению с 9 000 до 21 000 фунтов стерлингов для установки с автоматическим питанием.

Помимо предварительных цен, стоит также обратить внимание на долгосрочные затраты. Уголь — относительно недорогое топливо, но его использование постепенно прекращается, поэтому его использование не рекомендуется. Древесная щепа часто является самым дешевым видом топлива из биомассы, но, если ее можно добыть в лесистой местности, тогда древесные бревна потенциально можно найти бесплатно.

Тип топлива	Средняя цена (пенсы / киловатт-час)
Уголь (твердое топливо)	4.13
Щепа	2,9
Дрова	6.93 (или бесплатно)
Пеллеты древесные	5,99

Выбор котла, работающего на биомассе, потенциально может дать вам право на оплату через программу поощрения возобновляемого тепла (RHI). По сути, RHI — это финансовый стимул для обогрева вашего дома с использованием возобновляемых источников энергии. С котлом, работающим на биомассе, вы можете получать 6,97 цента за киловатт-час тепла, произведенного в течение 7 лет.

Получить расценки на котел на твердом биомассе

Похоже ли котел на биомассе подходящей системой отопления для вашего дома? Тогда вы можете получить бесплатные котировки прямо здесь, в Boiler Guide.

Просто заполните нашу короткую форму запроса, а мы позаботимся обо всем остальном. Вскоре вы получите необязательные предложения от трех местных инженеров-теплотехников. Затем вы можете сравнить и установить новый котел на биомассе по наиболее конкурентоспособной цене.

---

---

Котел пиролизный на твердом топливе.Как выбрать твердотопливный пиролизный котел длительного горения

Сочетание эффективной работы, основанной на экономном использовании топлива, и простоты эксплуатации — ключевые требования при выборе отопительного котла. Основная цель инженерных разработок — максимальное получение тепла от сжигаемого топлива при уменьшении объема источника энергии. Пиролизный котел полностью соответствует условиям и представляет собой практичный вариант отопления жилья.

Виды и устройство пиролизного оборудования

Какие котлы можно отнести к пиролизным и есть ли конструктивные отличия между моделями? В чем преимущества и недостатки агрегатов? длительное горение? Для начала стоит отметить, что пиролизные котлы работают исключительно на твердом топливе.«Сердце» котла — камера сгорания, состоящая из двух отсеков:

• Загрузочная часть для твердого топлива, генераторного газа.
• Сектор дожигания, функцией которого является организация процесса сжигания пиролизных газов.

Этот сектор соединен с дымоходом, по которому тепловая энергия перемещается к теплоносителю. Здесь также оседают остатки сгорания твердого топлива в виде сажи. Поэтому второе название пиролизного аппарата — газогенераторный котел.Все такие агрегаты оснащены тяговыми выключателями. Отсутствие этого элемента превращает газогенератор в штатное оборудование прямого горения. Именно закрытие клапана обеспечивает начало процесса пиролиза при сгорании твердого топлива.

Существуют разные модели пиролизных котлов, разница между которыми заключается в расположении дожигателя. Его можно оборудовать сверху или снизу. Особенности популярной конструкции твердотопливного агрегата с нижней камерой дожига следующие:

• Среди преимуществ — удобная закладка топлива, отработанные газы уходят в установленный снизу дымоход.
• Существенным недостатком такого пиролизного котла является необходимость регулярной очистки нижней камеры из-за попадания золы из первичного отсека.

Пиролизная конструкция твердотопливного котла с верхней камерой дожига встречается реже, но имеет существенные преимущества. В нем пиролизный газ через форсунки попадает в отсек дожигания, а после полного сгорания попадает в дымовую трубу. После охлаждения продукты сгорания выводятся наружу.Отрицательным моментом данной модели является повышенный расход материала на сооружение дымохода.

Конструктивные отличия твердотопливных котлов пиролизного типа обнаруживаются также в устройстве тяги, которое является форсированным и естественным.

Замечание! Аппараты с естественной тягой не зависят от наличия электроэнергии и оснащены высоким дымоходом.

Для принудительной вентиляции установлены вентиляторы и дымососы, управление которыми осуществляется автоматически.Их работа характеризуется длительным временем эффективного сгорания, но при условии наличия электричества.

Принцип действия

За счет чего пиролизная твердотопливная сборка имеет высокий КПД, рассмотрим подробно. Благодаря оборудованной камере сгорания и турбине одной закладки твердого топлива хватает на период от 10 до 12 часов. Как это работает:

• Газогенераторные котлы оснащены программным устройством, функцией которого является установка удобного режима отопления.
• После получения заданных параметров работа турбины регулируется автоматически.
• В загрузочный отсек твердого топлива подается определенное количество воздуха, обеспечивающее необходимый режим горения. Это позволяет поддерживать желаемую температуру в системе.

Ключевым принципом эффективного функционирования пиролизных котлов является использование технологии газогенерации за счет разложения древесины. Это происходит при воздействии твердого топлива при высоких температурах в диапазоне 200-800 о С в условиях ограниченного притока воздуха.То есть получение основного потока тепловой энергии происходит не в загрузочной камере, где непосредственно происходит сжигание твердого топлива. Пиролизный газ, выделяющийся в условиях недостатка кислорода, проходит через сопла в камеру дожигания и, смешиваясь там с вторичным воздухом, сгорает при температуре 1100-1200 o C. Его воспламенению способствует дым. эксгаустер, создающий необходимую тягу. Этот процесс характеризуется выделением колоссального количества тепла.Части котла, где скапливается небольшое количество отходов в виде золы и сажи, нуждаются в регулярной чистке.

Продвижение пиролизного газа через теплообменник сопровождается передачей тепловой энергии теплоносителю, после чего она удаляется через дымоход. Это обеспечивает максимальное использование выделяемого тепла и продление сгорания твердого топлива.

Важно! Для эффективной работы пиролизного котла используется топливо с влажностью не более 20%, иначе процесс газовыделения невозможен.

Характеристики стальных и чугунных моделей

Корпус твердотопливного пиролизного котла преимущественно изготавливается из стали толщиной более 5 мм. Недостатком этого материала является подверженность процессам коррозии, что негативно сказывается на сроке службы оборудования. Избежать подобных проблем позволит покупка твердотопливного котла, корпус которого выполнен из чугуна, обладающего высоким качеством и надежностью. По сравнению со стальным прокатом характеристики чугунных пиролизных котлов выше на следующие позиции:

• срок эксплуатации;
• теплопередача;
• устойчивость к коррозионным процессам;
• чугунные котлы меньше подвержены воздействию кислот и смол.

Нюансы выбора топлива

КПД пиролизного котла во многом зависит от типа используемого топлива. В целом для него подходит такое сырье органического происхождения:

• дрова;
• уголь;
• пеллеты;
• торф;
• отходы деревообработки.

Загрузка опилок и стружки недопустима ввиду противоречия самому названию котла «на твердом топливе».Использование этих материалов не обеспечит процесс выделения газов пиролиза за счет мгновенного сгорания. Оптимальный вариант — древесина, горение которой сопровождается образованием больших объемов газа, превышающих все другие источники. Как было сказано выше, высокий КПД котла пиролизного типа возможен при условии загрузки сухого топлива.

Анализ стоимости источников тепловой энергии выявил лидеров: среди них пеллеты и пеллеты.Оба вида представляют собой результат деревообработки и имеют невысокую стоимость. Однако мелкодисперсный материал рекомендуется использовать в сочетании с дровами.

Замечание! У пиролизных котлов, работающих исключительно на пеллетах, КПД ниже, чем у дровяных агрегатов. То же самое можно сказать и об угольных пиролизных котлах.

Минимальный размер топлива для газового котла 7-10 см при поперечном измерении. Использование щепы или опилок допускается в объемах, не превышающих массы всего твердого топлива.

Преимущества и недостатки

Усовершенствование твердотопливных котлов дало пиролизным установкам ряд преимуществ, среди которых:

• В условиях эксплуатации КПД котла 85-90%. Это достигается за счет сжигания твердого топлива без остатка.
• Необходимость загружать дрова возникает дважды в день. Когда пиролизный котел используется на частичной мощности, процесс можно свести к единовременному пополнению в течение 24 часов.
• Регулировка температуры в помещении снижает расход топлива.
• Взаимодействие пиролизного газа с углеродом сопровождается минимальным выделением вредных веществ. Вместе с почти полным сгоранием твердого топлива в котле это гарантирует низкий уровень загрязнения атмосферы. По отношению к традиционным агрегатам он снижен в три раза.
• Уменьшение количества очисток пиролизного котла за счет полного сгорания всех компонентов древесины.

По отзывам потребителей твердотопливные пиролизные котлы имеют ряд недостатков:

• Зависит от электроснабжения.
• В большинстве своем пиролизные котлы являются одноконтурными, поэтому они выполняют единственную функцию обогрева помещения. Для организации процесса нагрева воды необходимо позаботиться об установке дополнительного оборудования, что сопровождается новыми материальными затратами.
• Стоимость твердотопливного аппарата пиролизного типа выше, чем у традиционного твердотопливного котла. Однако в связи с экономным расходом сырья в будущем эту статью расходов удачно перекрывают.
• Несмотря на автоматическую регулировку процесса нагрева, твердое топливо в пиролизный котел загружается вручную. Данная процедура доставляет потребителям определенные неудобства из-за систематического контроля за расходом сырья.

Выбирая среди множества моделей пиролизных котлов, учитывайте, что агрегаты, работающие исключительно на пеллетах, сложно обслуживать, поэтому для них необходимо привлечение специалистов по обслуживанию. Стоимость всех пиролизных котлов напрямую зависит от наличия и количества технических доработок.

Как выбрать твердотопливный пиролизный котел длительного горения?

Российские города и села развиваются быстрыми темпами, но многие регионы до сих пор остаются без газа. А если вы относитесь к владельцам негазифицированного жилого помещения, вас наверняка заинтересует пиролизный котел длительного горения, о котором и пойдет речь в сегодняшней статье. Представленная здесь информация поможет вам оценить эффективность техники и рациональность выбора в ее пользу.

Зачем мне нужна замена?

Как выбрать нужную модель?

Сегодня многие производители занимаются производством и продажей пиролизного котельного оборудования, поэтому выбор лучшей современной модели становится довольно сложной задачей. На выбор покупателям из России предлагаются дешевые, недорогие и дорогие (в зависимости от мощности и оснащения) котлы российского, белорусского производства, а также модели компаний из Украины.Кроме того, вы можете найти множество предложений от немецких, польских, литовских, финских, чешских и других импортных производителей, которые производят профильное, промышленное, комбинированное и универсальное оборудование. При желании можно найти бу, самодельные модели и даже чертежи для изготовления водогрейных и воздухонагревательных приборов с дымоходом своими руками. Но на подобные эксперименты категорически не рекомендую. Лучше почитать отзывы и рейтинги в сети, чтобы сделать правильный выбор в пользу той или иной модели.

Популярные производители и модели: стропува, буржуй то, будерус, медведь, дакон, свеча, бош, лиепснеле, бенгер, прометей, атмосфера, буржуй, мотор сич, кмх, вихлак, метель, благо, зота, гейзер, квр, сас, виадрус, данко, бастион, дефро, виссманн, юнкерс, корди, сморгонь, горнист, мелитополь.

выводы

Как видите, угольные твердотопливные печи сделали большой шаг вперед, в результате чего процесс обогрева помещения существенно упростился.Высочайшие экологические и экономические характеристики позволили пиролизному аппарату стать оптимальным решением для обогрева помещений до определенной температуры. Также необходимо решить, насколько рациональным будет использование соответствующего оборудования в вашем отапливаемом помещении. Возможно, лучше будет сделать выбор в пользу водогрейного, чугунного газового или пеллетного котла (на пеллетах), который будет обогревать территорию с большей эффективностью и меньшими экономическими затратами.

Вы пробовали жить в доме зимой без отопления? Нет? И не надо этого делать, ведь на дворе 21 век и наши разработчики не стоят на месте.Они постоянно внедряют новые идеи и проектируют современные отопительные приборы.

Сегодня старая русская печь уже заменена пиролизными твердотопливными котлами. Их принцип работы хоть и похож на печное отопление, но если познакомиться с ним поближе, то есть одно отличие.

Современный пиролизный котел на твердом топливе способен сжигать не только дрова, но и газ, выделяющийся при их сгорании. Производители выпускают широкий спектр такой техники, и чтобы выбрать среди этого разнообразия вариант, необходимый для ваших условий, следует выяснить их отличия.

Виды отопительных агрегатов

Итак, что подразумевается под пиролизным оборудованием? Есть ли отличия в разных его моделях? И каковы преимущества и недостатки этого типа техники. Чтобы найти ответы на все поставленные вопросы, вернемся к самой сути. Котлы твердотопливные пиролизные — устройство, которое может работать только на дровах.

Их камера сгорания состоит из двух частей:

• Нагрузочная или газогенераторная
• Дожиг, на котором происходит процесс сгорания пиролизных газов

К этой части котла подсоединен дымовой тракт, в котором тепло от дымовых газов передается теплоносителю, а также здесь накапливаются отходы процесса — сажа.Именно поэтому пиролизный котел на твердом топливе и получил второе название — газогенераторный.

Смотрите видео, принцип работы котла на топливном дереве:

Этот принцип был известен еще в царские времена, когда его использовали для освещения городов. А поскольку этот процесс состоит из нескольких фаз и одна из них — сжигание газов, твердотопливный пиролизный котел правильнее было бы назвать — газогенератором.

Все устройства данного типа оснащены тяговыми выключателями.Без этих устройств устройство могло бы работать как устройство прямого сжигания, и только после закрытия заслонки начинается процесс пиролиза.

Узнав принцип работы и особенности конструкции такого оборудования, стоит познакомиться с его различными видами. Таким образом, оборудование для сжигания твердого топлива подразделяется, в зависимости от расположения отсека дожига, на модели с:

Наибольшее распространение получили твердотопливные пиролизные отопительные котлы с верхней камерой.Объясняется это удобной укладкой дров и возможностью вывода отработанных газов в дымоход, расположенный внизу. Однако у этой конструкции есть определенные недостатки. При догорании дров зола из первичного отсека попадает в камеру дожигания, что требует дополнительной очистки.

Пиролизный котел на угле с верхним расположением отсека хоть и менее распространен, но имеет преимущества перед первой моделью. В нем пиролизный газ через форсунки отводится в отсек дожигания, сгорает в нем и попадает в дымоход, где охлаждается и затем отводится наружу.Однако в этом случае для создания дымового канала требуется больше материала.

Есть разные модели и в зависимости от типа тяги:

Первые не зависят от подачи электроэнергии и должны быть оборудованы высоким дымоходом. Аппараты второго типа могут быть оснащены дымососами и вентиляторами, работа которых регулируется автоматически. Они летучие, но в то же время имеют более длительное время эффективного сгорания.

Производство газа и длительное горение — сравните возможности

Среди рассматриваемых утеплителей следует выделить два наиболее эффективных типа устройств, работающих на древесине и отходах от ее обработки.Первыми рассмотрели пиролизные котлы на твердом топливе длительного горения. Это одно из самых экономически выгодных устройств в данном сегменте рынка.

Имеют специально оборудованную камеру сгорания и турбину, благодаря особенностям которой одна закладка может гореть более 10 часов. Твердотопливные пиролизные котлы длительного горения оснащены программатором, позволяющим выбирать режим отопления.

Затем происходит автоматическое управление работой турбины, при котором в камеру нагнетается определенное количество воздуха, что позволяет регулировать процесс горения и тем самым поддерживать определенную температуру в системе.

Внедрение данной технологии позволило спроектировать котлы с:

• Длительное время горения
• Высокие экономические показатели

Пиролизное оборудование еще сравнительно молодое, но уже завоевало популярность. Принцип работы твердотопливного пиролизного котла основан на технологии газообразования или термического разложения древесины при воздействии высоких температур и недостатке кислорода.

Смотрим преимущества газовых котлов:

И хотя в качестве основного топлива можно использовать только хорошо просушенные дрова, но горят они не, а газ, который выделяется под воздействием очень высоких температур.В самом начале процесса дрова сжигают с выделением пиролизного газа. Следующий шаг — пропустить его через форсунки, смешать со вторичным воздухом и сжечь при высокой температуре.

При прохождении через теплообменник газ отдает часть своего тепла воде и удаляется через дымоход. Это приводит к максимальному использованию энергии, выделяющейся при горении, и продлению самого процесса. Но у твердотопливного пиролизного котла на дровах есть один недостаток — влажность топлива не должна превышать 16%, иначе процесс газогенерации будет невозможен.

Корпус прибора — стальной или чугунный?

Самый распространенный твердотопливный пиролизный котел имеет стальной корпус. Причем толщина его листов не должна быть меньше 5 мм. Однако этот материал подвержен коррозии, что сказывается на сроке службы оборудования.

Поэтому производители уже разработали и выпускают пиролизные котлы на угле в чугунном корпусе и тем, кто выбирает себе такое устройство, прежде чем констатировать эффективность таких моделей, следует отметить, что чугун — один из самых надежных. и качественные материалы.

И это естественно, что котлы на его основе пиролизные дровах обладают такими же качествами. Y значительно более высокие характеристики, такие как:

• Теплоотдача
• Прочность
• Незначительная подверженность коррозии
• Высокая стойкость к смолам и кислотам

Пиролизные котлы на дереве в чугунном корпусе обладают отличной теплопередачей, а это значит, что они более эффективны, имеют более высокий КПД и намного лучше справляются со своими обязанностями, чем модели в стальном корпусе.А благодаря тому, что чугун менее подвержен коррозии, устройство может эффективно работать на 50% мощности в межсезонье.

Чаще всего человека, покупающего твердотопливный пиролизный котел, интересует, на каком из видов топлива он будет работать наиболее эффективно? Теоретически для него можно использовать любые материалы органического происхождения:

• Дрова
• Пеллеты древесные
• Уголь
• Отходы деревообработки

Однако не пытайтесь искать пиролизные котлы на опилках, стружке или других подобных материалах.Лучшее видное топливо для них — дрова. Хоть и не отличается высокой теплоотдачей, но при его сгорании выделяется много пиролизного газа и этому показателю нет равных.

Важно только помнить, что он должен быть сухим, только в этом случае можно добиться высокого КПД.

Если сравнивать виды топлива по стоимости, то пиролизный котел на пеллетах или пеллетах считается наиболее выгодным. Они производятся из древесных отходов и имеют самую низкую стоимость.

Но их можно использовать только как добавку к дровам из-за мелкой фракции.Сегодня пиролизные котлы производятся на пеллетах, но они менее эффективны, чем котлы на дровах.

При минимальных габаритах топливо должно быть 70-100 мм в поперечнике. Возможно использование щепы и опилок, но опять же не более 25% от общей массы, поэтому при покупке пиролизного котла учтите, что на опилках он работать не будет.

Котлы твердотопливные и прочее

Как бы не рекламировалось газовое отопление, но оно давно превратилось из самого дешевого в недопустимую роскошь.Раньше к нему подключались целые поселки и города, и сегодня дружно ищут альтернативу. Подорожал природный газ, и с наступлением следующей зимы владельцы котлов, работающих на этом топливе, получают все больше счетов.

А дерево — было и остается самым дешевым видом, а конструктивные особенности, которыми обладает котел для пиролиза древесины, позволили очень экономно его использовать, достигая при этом высокого КПД оборудования.

Некоторые современные модели этого оборудования не зависят от электричества, и единственное, о чем стоит подумать, — это постоянное наличие дров.

Есть, конечно, и электрические модели отопительных приборов. У них много преимуществ: небольшие размеры и вес, простота в уходе и обслуживании. Но очень высокая стоимость энергии и частые сбои в ней делают это оборудование неконкурентоспособным и в отношении газогенераторного оборудования.

Аппараты на жидком топливе также проигрывают пиролизу.Цены на дизельное топливо постоянно растут, поэтому его использование в системах отопления нерентабельно.

С точки зрения экономичности и экономичности на первом месте остается твердое топливо. Причем пиролизные котлы — единственные, которые могут похвастаться не только высоким КПД, но и тем, что в отличие от других моделей используют не только тепло от сжигания древесины, но и энергию, выделяемую древесным газом.

Подведем итоги

Покупка отопительного прибора сейчас является центральным вопросом при оснащении системы отопления.И если раньше этот вопрос решался очень просто — покупкой газового котла, то сегодня все большее количество потребителей выбирают твердотопливные модели.

Среди твердого топлива наилучшим КПД обладает. И единственный их недостаток — чувствительность к влажности топлива. Поэтому придется отказаться от необработанной и замороженной древесины.

Но потребители, купившие твердотопливные пиролизные котлы, оставляют отзывы о работе этого оборудования исключительно положительно и приводят убедительные расчеты их высокой экономической эффективности.

Сопоставив все существующие модели отопительных приборов, рассмотрев их технические характеристики, виды используемого топлива, стоимость и другие аспекты эксплуатации, можно с уверенностью сказать, что пиролизные котлы на сегодняшний день являются наиболее прибыльными. Купив такой для обогрева жилого помещения, гаража или бани вы, несомненно, останетесь довольны его работой.

Руководство домовладельца по твердотопливным системам центрального отопления

По мере того, как счета за отопление продолжают стремительно расти, все большее число домовладельцев обращаются к более экономичным способам обогрева своих домов.Когда приходит время заменить котел или вам просто надоело постоянное повышение цен, энергоэффективность должна стать вашим приоритетом номер один. В результате в последние годы резко возросла популярность систем отопления на твердом топливе, поскольку они намного более рентабельны в эксплуатации. Однако капитальный ремонт вашей системы центрального отопления — это нелегкая задача, поскольку затраты на установку и требуемые трудозатраты часто дороги и сложны.

Что такое центральное отопление на твердом топливе?

Большинство систем центрального отопления питаются от гидроэнергии, природного газа или, в случае домов, где нет подключения к газу, от нефти, хранящейся локально в резервуаре.В некоторых квартирах и домах используются электрические котлы, хотя они самые дорогие по эксплуатационным расходам.

Твердое топливо, будь то дрова или уголь, использовалось с самого начала истории человечества, и хотя в течение двадцатого века газ, нефть и электричество стали предпочтительными видами топлива для подавляющего большинства домов, твердое топливо быстро растет. возвращение.

В частности, в сельской местности многие люди используют комбинацию дровяных печей или открытых каминов и обычной системы центрального отопления.Это относительно доступно и эффективно, но с ростом цен на топливо многие рассматривают возможность полностью полагаться на твердое топливо для обогрева своих домов и обеспечения горячей водой.

Современные твердотопливные системы отопления намного сложнее открытых каминов, которые во многих городских районах и так запрещены. Если вы живете в экологически чистом районе страны, вы все равно можете воспользоваться твердотопливным центральным отоплением, потому что многие из них используют технологию чистого сжигания.

Что касается трубопроводов и радиаторов, то система, работающая на твердом топливе, работает точно так же, как и любая другая.Однако вода нагревается в баке, подключенном к плите или твердотопливному котлу, или, в случае некоторых небольших применений, к кухонной плите. В других системах может использоваться комбинация твердого топлива и газа, нефти или электроэнергии, хотя их установка обычно намного дороже. В простейших из этих соединительных систем обычно есть задний котел, установленный на плите, который начинает работать, когда горит огонь. Более сложные системы полностью связаны в той степени, в которой несколько приборов, работающих на топливе, могут одновременно работать в одной и той же системе отопления.

Справочник по твердотопливным котлам

Безусловно, наибольшую озабоченность при покупке твердотопливного котла вызывает относительно высокая стоимость и беспорядок, связанный с загрузкой топлива. В конце концов, большинство домовладельцев не в восторге от того, чтобы поддерживать котел в рабочем состоянии, добавляя дрова или какое-либо другое топливо, которое он сжигает. К счастью, сейчас доступны автоматизированные системы, включающие питатели топлива, которые необходимо пополнять только каждые несколько дней или неделю.Существуют два основных типа автономных твердотопливных котлов:

Конструкция

с гравитационной подачей имеет большой питатель топлива над топкой, который обычно может вмещать топливо на несколько дней. Топливо, используемое в котлах этого типа, обычно представляет собой древесные гранулы, уголь или антрацит. Котлы с гравитационным питанием — самые дорогие, но они намного удобнее и доступны во многих различных размерах.

Котлы с ручным питанием намного дешевле своих более удобных аналогов, но они требуют частой дозаправки, как обычный камин или печь.Тем не менее, они не требуют подключения к электросети, поскольку в них нет термостатов или каких-либо других электрических компонентов. Таким образом, котлы с ручным питанием обычно лучше подходят для небольших применений.

Как правило, более простые котлы с ручным питанием вполне доступны для чего-то достаточно мощного, чтобы обеспечить центральное отопление и горячую воду для типичного семейного дома. Однако котлы с гравитационным питанием могут легко стоить более чем в два раза. Как и в случае с любым котлом, чем больше ваш дом, тем более высокая мощность потребуется вашему котлу, а это может значительно увеличить стоимость.Наконец, вам также необходимо учесть стоимость достаточно большого резервуара для воды.

Заключительные слова

Системы отопления на твердом топливе больше не должны означать беспорядок и постоянную загрузку топлива, но более современные и сложные котлы, как правило, стоят вдвое дороже, чем газовые или электрические котлы. Однако с учетом быстро растущих расходов на отопление ваши вложения должны быстро окупиться через несколько зим, и все, что делает ваш дом более энергоэффективным, также повысит его стоимость.

5 моментов нового твердотопливного отопительного котла

+

Сейчас лето, но вопрос отопления дома всегда актуален. Сегодня мы хотим снова поговорить о теме отопления, на этот раз попробуем разобраться, как выбрать хороший твердотопливный отопительный котел для частного дома.

В большинстве современных домов есть системы отопления, основанные на использовании природного газа или электроэнергии, такие как газовые котлы или электрические конвекторы.

Однако существуют альтернативы, в которых использование этих основных источников тепла невозможно или экономически невыгодно по разным причинам.Часто в таких случаях необходимо искать альтернативные источники тепловой энергии.

С другой стороны, люди часто хотят иметь запасные варианты теплоснабжения, чтобы избежать возможного дискомфорта в случае проблем с основным вариантом.

В этих случаях очень интересная возможность установить в доме специальный отопительный прибор.

Что такое твердотопливный котел?

Домашний твердотопливный котел — отопительное устройство, предназначенное для выработки тепла в результате сгорания твердого топлива.

Первым прототипом таких твердотопливных обогревателей была обыкновенная крестьянская каменка, сжигавшая дрова.

Даже сегодня топливо для твердотопливных котлов практически не изменилось, его основными видами также являются древесина, уголь, торф и другие энергоэффективные горючие материалы.

Рассмотрим основные характеристики бытового твердотопливного котла:

1. Виды твердотопливных котлов на отработанное топливо.

В зависимости от того, какое топливо можно использовать, различают следующие основные типы котлов:

• Котел на дровах
• Котел угольный
• Пеллетный котел
• Комбинированный (многотопливный) котел

Думаем понятно, какой вид топлива используется в каждом из вышеперечисленных типов котлов.

Комбинированный (многотопливный) котел может использовать несколько видов топлива.

Соответственно, выбирать твердотопливный котел нужно с учетом того, какой вид топлива вы планируете использовать.

2. Типы котлов в зависимости от способа сжигания топлива.

По данному признаку принято различать следующие типы котлов:

• Котел с естественной тягой. Это простой твердотопливный котел, в котором топливо горит без дополнительной подачи воздуха.
• Котлы с дополнительной тягой. В таких моделях есть специальный вентилятор, который подает дополнительный поток воздуха в зону горения, что обеспечивает более быструю циркуляцию.
• Котлы пиролизные (газогенераторные). Принцип работы пиролизного котла следующий: В котле есть разделение процесса горения на две камеры: в первой камере происходит обугливание топлива и отбор специального газа. (пиролиз), который уже горит во второй камере.Большинство бытовых пиролизных котлов работают на дровах.
• Котлы длительного горения. Само их название указывает на то, что в такой модели процесс сжигания определенного объема топлива происходит относительно дольше, чем в других типах котлов. Особенность работы котлов длительного горения заключается в том, что в них, в отличие от других, реализуется принцип «верхнего горения». То есть сначала сжигаются верхние слои топлива, а затем нижние, что обеспечивает более длительное горение и равномерное распределение тепловой энергии.

Ну что уж говорить о каком твердотопливном котле купить.

Если вам нужен недорогой обогреватель — покупайте котлы с естественной или дополнительной тягой.

Если вам нужен твердотопливный котел с высоким КПД — лучше купить пиролизный.

Если вы хотите обеспечивать тепло без частой дозаправки топлива — ваш выбор — твердотопливный котел.

3. Мощность твердотопливного котла.

Как уже было сказано в статье об электрических конвекторах, мощность отопительных приборов следует рассчитывать исходя из предполагаемой площади обогрева с учетом следующей пропорции:

1 кВт Мощность = 10 кв.м. Площадь

Расчет мощности твердотопливного котла нужно проводить, хотя бы с округлением в большую сторону, а лучше покупать котел на несколько большей мощности.

4. Тип теплообменника.

Большинство производителей твердотопливных котлов устанавливают в них чугунные или стальные теплообменники.

A Чугунный теплообменник отличается меньшей склонностью к коррозии, большим временем нагрева и охлаждения, а также низкой устойчивостью к резким перепадам температуры.

Чугунные теплообменники имеют секционную конструкцию.

В теплообменнике из стали время нагрева / охлаждения меньше.

Обладает более высокой устойчивостью к перепадам температуры, но также более высокой восприимчивостью к коррозии.

Стальные теплообменники выполнены в виде монолитного изделия.

Выбрать тип теплообменника действительно непросто, но лично мы считаем, что лучше всего покупать котел с чугунным теплообменником.

5.Дополнительные параметры.

К наиболее важным дополнительным параметрам котлов относятся следующие два:

• Возможность подключения охлаждающего теплообменника — во избежание перегрева. Это очень важный момент, так как работа твердотопливного котла связана с высокими температурами.
• Возможность перевода на газ или жидкое топливо. Это позволит при необходимости изменить способ использования прибора в будущем.

А производители твердотопливных котлов?

Немецкие компании Buderus, Viessmann и Junkers можно считать флагманами.

Надеюсь, теперь вы будете знать, какой твердотопливный котел лучше всего правильно выбрать в процессе покупки.

Твердотопливные котлы длительного горения: рыночный ассортимент, правила установки

Твердотопливные котлы длительного горения

Твердотопливные котлы длительного горения — это специальные устройства, позволяющие организовать автономное отопление дома или квартиры. Первые конструкции этих устройств были известны с незапамятных времен, когда люди отапливали дом только с их помощью из-за отсутствия природного газа и электричества.Сейчас большинство домов газифицировано и электрифицировано, но в самых удаленных районах, где нет таких коммуникаций, без котла отопления на твердом топливе не обойтись.

Содержание

• Специалисты по твердотопливным котлам
• Типы и принципы работы
• Твердотопливные котельные установки

Специалисты по твердотопливным котлам

Специалисты в области теплоснабжения выделяют ряд неоспоримых преимуществ твердого топлива котлы:

1.Бюджетный.

2. Возможность работы комбинированных и универсальных котлов на разных видах топлива.

3. Недорогое топливо (дрова в 15 раз дешевле электричества, дизельное топливо в 7 раз дешевле, уголь примерно в 2 раза).

4. Автономность: нет необходимости подключать их к электросети и другим коммуникациям.

5. Высокая эффективность и функция автоматического поддержания температуры воды.

6. Наличие пульта ДУ.

7. Это наиболее экологически чистый вид отопительного оборудования, продукты сгорания твердого топлива практически не загрязняют окружающую среду, чего нельзя сказать, например, о продуктах сгорания природного газа.

Твердотопливный котел отопления в салоне

А вот о твердотопливных котлах отзывы специалистов не всегда только положительные, они выделяют ряд недостатков:

1. Необходимость регулярной ручной загрузки топлива (в дешевых моделях — каждые 2-4 часа, при пиролизе — 2 раза в сутки).

2. Необходимость регулярного обслуживания.

3. Регулярная подача твердого топлива в котел и его предварительная подготовка перед загрузкой.

Типы и принципы работы

Эти котлы можно классифицировать:

1. По типу потребляемого топлива:

1.1. Традиционные (работают на твердом топливе: угле, дровах, торфе). Если вы хотите использовать твердотопливные котлы на дровах, но уголь, торф и т. Д. Используются редко, выбирайте специальные модификации, которые лучше всего подходят для этого топлива.Они сжигают древесину даже при влажности 35%.

Выбирайте высоту дымохода в зависимости от мощности котла и его внутренних размеров.

Традиционный твердотопливный котел — структурная схема

1.2. Комбинированный или газовый котел с функцией пиролизного сжигания дров. Их главное отличие от традиционных в том, что помимо самих дров может сжигаться древесный газ, выделяемый древесиной под воздействием высоких температур. В процессе горения появляется минимум золы, сажа не образуется, а выгорает вместе с тяжелыми соединениями.Главное преимущество таких котлов — высокий КПД 85%, а также возможность регулировки мощности. Но они значительно дороже традиционных, и можно использовать только сухую древесину. Среди производителей самыми известными чешскими компаниями являются Dakon, Atmos и немецкие — Olymp.

Устройство твердотопливного газового котла

1.3. Универсальный (может работать на твердом и жидком топливе, газообразном, а также на электричестве). Они очень популярны в Европе. Электроэнергия используется через встроенные в «рубашку» котла электронагреватели — электронагревательные элементы.ЭлектроТЭНы обычно используют в ночное время при выходе из строя основной топки.

2. По функциональным возможностям:

2.1. Одноконтурный (предназначен только для отопления помещений).

Одноконтурный твердотопливный котел встраивается только в контур отопления

2.2. Двухконтурный (способен отапливать помещение и работать на нагрев воды за счет встроенного контура горячего водоснабжения (ГВС)). Двухконтурный твердотопливный котел применяется для отопления помещений, а также для приготовления горячей воды накопительным или проточным способом.Накопительный — предполагает наличие специального встроенного бойлера до 60 литров. Проточный — предполагает наличие в котле теплообменника, с помощью которого вода нагревается в проточном режиме. Проточным способом горячая вода готовится быстро, но о больших объемах говорить не приходится.

3. По материалу, из которого они изготовлены:

3.1. Чугун. Твердотопливные чугунные котлы обычно комплектуются одной топкой, они состоят из нескольких секций, количество которых зависит от мощности агрегата.Они имеют большой срок службы — 50 лет, но часто требуют ремонта, например, замены прогоревшего участка. Такие котлы тяжелые, их нужно ставить на усиленный пол, они дороже стальных.

Чугунный твердотопливный котел — самый дорогой, но и самый длительный вариант

3.2. Стали. Твердотопливные котлы из стали нагреваются быстрее, чем чугунные, и точнее поддерживают заданный режим.

Оборудованы змеевиком для нагрева воды, а некоторые модели оснащены электронагревателями.Срок службы 30 лет. Недостатки: для подачи угля решетку в них всегда нужно менять на чугунную или с водяным охлаждением.

4. По количеству камер:

4.1. Однопоточные (бывают и чугунные, и стальные). Однокотельные котлы нужно каждый раз перенастраивать, переходя с одного топлива на другое, так как параметры камеры для каждого вида топлива разные. Если вы собираетесь использовать в основном дрова, то выбирайте просторную топку.

4.2. Двухтопливный (только сталь).Их не нужно перенастраивать при переходе с одного вида топлива на другой, так как есть отдельные деревянные камеры для газа или жидкости. Такие котлы более эффективны, чем однокотловые. Чаще всего они универсальные с возможностью установки электронагревателей. Также эти котлы твердотопливные двухконтурные, всегда имеют второй контур — встроенный жаровню (как у Bosch) или теплообменник.

Двухтопливный твердотопливный котел обслуживает системы отопления и горячего водоснабжения или два отопительных контура

5.По способу подачи топлива:

5.1. Ручной способ (в бытовых моделях). Полностью автоматизированные твердотельные котлы бытового назначения не распространены, хотя в этом направлении ведутся активные разработки.

5.2. Автоматизированный (используется только в промышленности). Промышленные твердотопливные котлы полностью автоматизированы. Их топят не дровами, а щепой, стружкой, прессованными пилами. Оборудован таким устройством, как кочегарка или бункерная горелка. Штоккер представляет собой металлический ящик, оборудованный шнековым транспортером, приспособленный для подачи топлива непосредственно к горелочному устройству, в котором находится нагнетательный вентилятор.Расход топлива тоже регулируется, и он зависит от температуры воды. В России такие агрегаты не производятся, только за рубежом.

Установка твердотопливного котла

Монтаж твердотопливного котла должен производиться в строгом соответствии с инструкцией, а также стандартами безопасности. Последовательность:

1. Устройство на полу из негорючего материала, то есть «площадки», на которой будет работать котел. Основание фундамента должно быть на 20 мм шире самого агрегата.

2. Установка котла.

3. Подключение котла к дымоходу.

4. Подключение прибора к системе отопления.

5. Проверка оборудования на наличие дефектов.

6. Первая пробная растопка.

При подключении твердотопливного котла необходимо строго соблюдать инструкции производителя и технологические правила.

Рекомендации:

1. Расстояние доступа к котлу не должно быть <1м.
2. Все легковоспламеняющиеся предметы можно размещать на расстоянии не менее 25 см от котла. А дрова, брикеты и другое топливо — не менее 40 см.
3. Запрещается топить котел бензином, керосином, дизельным топливом, глянцевой бумагой, обрезками ламината, ДСП, ДВП, так как при их сгорании выделяются токсичные вещества.
4. Лучшее топливо: сухие дрова, торф, опилки, кокс или пеллеты.
5. Регулярно проверяйте оборудование. Перед каждой растопкой необходимо удалять золу-топливный шлак.
6. Очищайте топку и зольник агрегата еженедельно, чтобы дымоходы не забивались.

При правильной эксплуатации эти агрегаты способны работать долго и очень эффективно. Твердотопливные котлы положительно характеризуются отзывами потребителей с большим опытом эксплуатации этих устройств. Люди, живущие в домах, где такие котлы — единственный способ обогреть помещение, отзываются о них как о надежных и долговечных отопительных приборах.

Котлы для газификации древесины | АТМОС

Котлы с газификацией дров

Котел с газификацией древесины
— тип DCxxS (X)

Котлы сконструированы для сжигания древесины по принципу газификации генератора с использованием вытяжного вентилятора (S), который отводит дымовые газы из котла или направляет воздух в котел. котел.

Корпус котла изготавливается сварной из стальных листов толщиной 3-8 мм. В их состав входит топливный бункер, который в нижней части снабжен жаропрочным патрубком с продольным отверстием для продуктов сгорания и отвода газов. Выгорающая часть многокамерной печи под топливным бункером снабжена керамической трубной арматурой. В задней части корпуса котла расположен вертикальный газоход для продуктов сгорания, который в верхней части оборудован клапаном нагрева. В верхней части газохода для продуктов сгорания имеется выпускной патрубок для подсоединения к дымоходу.

Преимущества котлов с газификацией древесины ATMOS

• Возможность сжигания больших кусков дерева (бревна)
• Большое пространство для дерева — длительный период горения
• Высокая эффективность 81 — 91% — первичный и вторичный воздух предварительно нагревается до высокой температуры
• Экологическое горение — котел класс 5 — ČSN EN 303-5, ECODESIGN 2015/1189
• Вытяжной вентилятор — золоудаление без пыли, котельная без дыма
• Контур охлаждения для защиты от перегрева — без риска повреждения котла
• Вытяжной вентилятор автоматически выключается при сгорании топлива
• Удобное золоудаление — большое пространство для золы (при сжигании дров необходимо очищать его раз в неделю) Котел с газификацией древесины
  — тип DCxxGS
• Котел без трубчатого теплообменника — простая очистка
• Малый размер и небольшой вес
• Высокое качество

Окружающая среда

Обратное сгорание и керамическая камера сгорания обеспечивают идеальное сгорание с минимальными выбросами загрязняющих веществ.Котлы соответствуют требованиям к экологически чистым продуктам согласно директиве № 13/2002 Министерства окружающей среды Чехии. Они соответствуют европейскому стандарту EN 303-5 и всем классам котлов 3, 4, 5, EKODESIGN 2015/1189.

Установка

Котлы

ATMOS необходимо подключать через терморегулирующий клапан LADDOMAT 22 или ESBE, чтобы поддерживать минимальную температуру воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C. Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

Сертификация

Все котлы ATMOS сертифицированы в испытательных лабораториях для отдельных стран назначения: Государственная испытательная лаборатория Брно, TÜV Мюнхен — Германия, Литва, Украина, Швеция, Польша, Австрия, Словакия, Венгрия согласно действующим стандартам — EN 303-5.
Защищено патентом.

Котлы ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS и DC40GS — это совершенно новые типы котлов на дровах. Это настоящие генераторы легких коммерческих автомобилей.

DC18S, DC22S, DC25S, DC30SX, DC32S,
DC40SX, DC50S
ATMOS (Dřevoplyn) Woodgas — котлы на дровах

DC15GS, DC20GS, DC25GS, DC32GS, DC40GS,
DC50GSX, DC70GSX
ATMOS Генератор — котлы на дровах

Вид на верхнюю загрузочную камеру — Woodgas

Вид на верхнюю загрузочную камеру — Генератор

Вид на нижнюю камеру сгорания — Woodgas

Вид на нижнюю камеру сгорания — Генератор

---

Вытяжной вентилятор
сводит к минимуму дымность при питании и работе котла

Защита от перегрева — контур охлаждения

постоянного тока 100

DC 70 S, DC 75 SE

горение пламени
в нижней камере сгорания в сферическом пространстве

Регламент котлов

Электрический — механический — Мощность регулируется предохранительным клапаном с регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80–90 ° C).При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (75 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124.
Котел работает на пониженной мощности даже без вентилятора — нагрев не пропадает при отключении электроэнергии.При мощности до 70% от номинальной котел может работать без вентилятора.

Регламент котла

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат регулятора и термостат горения

Электромеханическое регулирование — оптимальное решение для удобного управления работой котла (вентилятора).

Конструкция панели со стандартной регулировкой является базовой для всех выпускаемых котлов.

Панель с электронным регулированием ATMOS ACD 01

Состав панели:
Главный выключатель, предохранительный термостат, предохранитель 6,3 A и электронное регулирование ACD 01

Погодозависимое регулирование оснащено функциями для управления работой котла (вентилятора), насоса в контуре котла, двух отопительных контуров, подогрева технической воды и управления солнечным отоплением.
Конструкция панели со встроенным электронным регулированием ACD 01 выпускается как вариант для котлов DC25S, DC32S, DC25GS.

Каждый котел может быть оборудован у заказчика электронным регулятором ATMOS ACD 01 для управления всей системой отопления в зависимости от температуры наружного воздуха и температуры в помещении. Этим регулированием также может управлять сам котел с вентилятором с множеством других функций.

АТМОС Вудгаз

Размер загрузочной камеры

Технические характеристики

ОБОЗНАЧЕНИЯ НА СХЕМЕ КОТЛА

1.	Котельный барабан	14.	Арматура огнестойкая и жаропрочная — GS — задняя грань круглого пространства
2.	Дверца загрузочная верхняя	15	Крышка для чистки
3.	Дверь зольника нижняя	16	Диафрагма
4.	Вентилятор — напорный, вытяжной (S)	17	Тяга предохранительного клапана зажигания
5.	Арматура огнестойкая и жаропрочная — сопло	18	Термометр
6.	Панель управления	19	Диафрагма печи
7.	Защитный термостат	20	Переключатель
8.	Регулирующий предохранительный клапан	22	Регулятор мощности — Honeywell FR124
9.	Огнестойкая и жаропрочная арматура — сторона топки — GS	23	Охлаждающий контур
10.	Арматура огнестойкая и жаропрочная — GS — круглое пространство L + P	24	Термостат вентилятора
11.	Уплотнение — форсунки	25	V. Дверная панель — Sibrall
12.	Арматура огнестойкая и жаропрочная — полумесяц	26	Уплотнение двери — шнур 18 х 18
13.	Пусковой предохранительный клапан	27	Термостат отработанных газов

Размеры

	DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S	DC70S	DC15GS	DC20GS	DC25GS	DC32GS	DC40GS	DC50GSX	DC70GSX	DC75SE	DC100	DC105S	DC150S
А	1185	1185	1185	1185	1260	1260	1260	1399	1280	1280	1280	1280	1434	1563	1686	1487	1690	1813	1813
B	758	959	959	959	959	959	1160	1160	670	758	959	959	959	1042	1268	1487	1170	1095	1295
С	675 *	675 *	675 *	675 *	678	678	678	678	678	678	678	678	678	678	678	774	970	1010	1010
D	874	874	874	874	950	950	950	1047	950	950	950	950	1099	997	1086	1165	1290	1459	1459
E	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180	180	200	200	200
Ф	65	65	65	65	69	69	69	90	69	69	69	69	69	70	58	82	80	129	129
G	208	208	208	208	185	185	185	325	185	185	185	185	185	184	184	194	590	721	721
H	933	933	933	933	1008	1008	1008	–	1008	1008	1008	1008	1152	1287	1407	1230	–	–	–
CH	212	212	212	212	256	256	256	0	256	256	256	256	256	256	256	306	0	0	0
I	212	212	212	212	256	256	256	240	256	256	256	256	256	256	256	306	330	307	307
Дж	6/4 «	6/4 «	6/4 «	6/4 «	6/4 «	6/4 «	2 «	2 «	6/4 «	6/4 «	6/4 «	6/4 «	2 «	2 «	2 «	2 «	2 «	2 «	2 «

* ширина котла 555 мм после разборки боковых колпаков

Тип ATMOS	DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S	DC70S	DC15GS	DC20GS	DC25GS	DC32GS	DC40GS	DC50GSX	DC70GSX	DC75SE	DC100	DC105S	DC150S
Мощность котла (кВт)	20	22	25/27	30	35	40	49,9	70	15	20	25	32	40	49	70	75	99	105	150
Требуемая тяга в дымоходе (Па)	20	23	23	24	24	24	25	30	16	20	23	25	25	25	26	30	35	25	25
Масса котла (кг)	269	324	326	332	366	368	433	515	302	343	431	436	485	538	690	669	820	901	1030
Объем воды (л)	45	58	58	58	80	80	89	93	56	64	80	80	90	120	170	190	294	265	306
Объем топливного бака (дм 3 )	66	100	100	100	140	140	180	180	66	80	120	125	160	210	280	345	400	300	400
Макс.длина дерева (мм)	330	530	530	530	530	530	730	730	250	330	530	530	530	530	730	1000	730	550	750
Тип. расход за сезон (м 3 )	20	22	25	30	35	40	50	70	15	19	25	32	40	50	70	75	99	105	150
Требуемое топливо (предпочтительно)	Сухая древесина с удельной энергией 5-18 МДж / кг, диаметром 80-150 мм, с содержанием воды 12-20%
Мин.температура обратной воды	65 ° С
КПД (%)	90,1%	89,9%	89,9%	89,9%	88,9%	88,9%	85,7%	86,3%	91,2%	90,6%	88,8%	89,3%	88,8%	90,6%	90,3%	83%	89%	92%	90,3%
Температура дымовых газов при номинальной мощности (° C)	157	177	177	177	185	185	255	245	134	166	158	171	250	165	161		165	172	180
Класс котла ČSN EN 303-5	5	5	5	5	5	5	4	4	5	5	5	5	5	5	5	3	5	5	5
Класс энергоэффективности	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +

Внимание! Котел DC15E вентилятором не оборудован!
Котлы DC70S и DC100 оборудованы приточным вентилятором.
