Содержание

Интересные нормы в отоплении. СНиП.

Правила при монтаже систем отопления.

Все работы, связанные с проектированием, монтажом и обслуживанием систем отопления и водоснабжения регламентированы законами, постановлениями, официальными государственными стандартами и СНиП (Строительными Нормами и Правилами). Все эти правила защищают потребителя в случае некачественного выполнения работ, а также помогают в работе и дисциплинируют монтажные и сервисные организации. Таких правил и ограничений очень много, но мы укажем на особенно актуальные.

  • На принятые в эксплуатацию объекты и выполненные строительные работы, являющиеся предметом договора, устанавливается гарантийный срок 8 лет, за исключением: технологического, инженерного, сантехнического, электротехнического и другого оборудования, материалов и изделий, использованных для строительства объектов (выполнения строительных работ), гарантийный срок на которые устанавливается законодательством, в том числе техническими нормативными правовыми актами, или изготовителем.
    Размер неустойки за несвоевременное устранение дефектов, обнаруженных в течение гарантийного срока, составляет 1% в день. Постановление Совета Министров Республики Беларусь от 15 сентября 1998 г. № 1450 в редакции от 10 апреля 2018 г. № 274 ;
  • Системы отопления с трубами из полимерных материалов следует проектировать при параметрах теплоносителя, не превышающих предельно допустимые значения, указанные в нормативном документе на изготовление труб, но не более 90 °С и 1 МПа. СНБ 4.02.01-03 ;
  • Прокладка трубопроводов из полимерных материалов должна предусматриваться скрытой: в конструкции пола, за экранами, в штрабах, шахтах и каналах. Допускается открытая прокладка этих трубопроводов по техническим этажам (подпольям), а также в пределах пожарных секций зданий, где исключаются их механические повреждения, внешний нагрев наружной поверхности трубопроводов более 90 °С и прямое воздействие ультрафиолетового излучения. СНБ 4.02.01-03 ;
  • Трубопроводы, прокладываемые в конструкции пола от стояков до распределительных узлов и от распределительных узлов до отопительных приборов (при длине труб более 8 м), следует изолировать. Трубопроводы, прокладываемые в конструкции пола от распределительных узлов до отопительных приборов при длине труб 8 м и менее, допускается не изолировать. Возможно применение способа укладки труб в защитной рифленой трубе (система «труба в трубе»). При этом способе укладки трубопроводы можно размещать в стенах, в полу, что в дальнейшем позволяет производить их замену без нарушения конструкции стены или пола. Рифленая труба выполняет также роль тепловой изоляции. СНБ 4.02.01-03 ;
  • Скорость движения теплоносителя, при которой обеспечивается удаление воздуха при горизонтальной прокладке труб, должна быть не менее 0,25 м/с. СНБ 4.02.01-03 ;
  • Гидравлическое сопротивление греющего контура системы отопления с подогревом пола должно быть не более 20 кПа. СНБ 4.02.01-03 ;
  • При подборе диаметров трубопроводов рекомендуется принимать расчетную скорость движения теплоносителя не более 0,7 м/с. ТКП 45-4.02-73-2007;
  • Пристенную изоляцию выполняют для создания деформационного шва между стеной и панелью с греющим контуром. Толщина пристенной изоляции должна составлять не менее 5 мм. Выполняется она из вспененного полиуретана. СНБ 4.02.01-03 ;
  • В качестве греющего контура в системе отопления с подогревом пола применяют полимерные трубы из полипропилена или из сшитого полиэтилена по СТБ 1293.
    Греющий контур заливается бетоном. Суммарная толщина слоя бетона и цементной стяжки над трубой должна быть не менее 45 мм.  СНБ 4.02.01-03 ;
  • Размеры панели с греющим контуром должны быть не более 8,0×8,0 м. Толщина деформационного шва между панелями должна составлять не менее 4 мм. СНБ 4.02.01-03 ;
  • Максимальная рекомендуемая температура теплоносителя, подаваемого в греющий контур, должна быть не более 55 °С. СНБ 4.02.01-03 ;
  • Трубы из сшитого полиэтилена соединяются при помощи металлических фасонных частей. СНБ 4.02.01-03 ;
  • Греющий контур системы отопления с подогревом пола должен быть выполнен, как правило, из цельной трубы, поставляемой в бухтах. Допускается выполнять соединение труб из сшитого полиэтилена при помощи натяжного (зажимного) кольца.   СНБ 4.02.01-03 ;
  • При скрытой прокладке в конструкциях стен и пола металлополимерную трубу рекомендуется заключать в специальный гофрированный футляр. ТКП 45-4.02-73-2007;
  • При пересечении строительных конструкций металлополимерные трубы следует прокладывать в гильзах из негорючих материалов. ТКП 45-4.02-73-2007;
  • При поквартирной разводке труб с применением защитного футляра недопустима укладка труб по прямой от распределительных узлов до нагревательных приборов. Трубопроводы должны прокладываться с небольшим запасом (змейкой) для возможности компенсации их температурного удлинения.  ТКП 45-4.02-73-2007;
  • Качество сетевой и подпиточной воды должно обеспечивать работу отопительных котлов (водонагревателей) без повреждений их элементов вследствие отложений накипи. СНБ 4.02.01-03;
  • В ванных и душевых помещениях при отсутствии централизованного горячего водоснабжения полотенцесушители следует присоединять к системе отопления. СНБ 4.02.01-03;
  • Устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается.  СНБ 4.02.01-03;
  • Допускается осуществлять отвод продуктов сгорания от газовых котлов с закрытой камерой сгорания коаксиальными дымовыми трубами и дымоотводами при раздельной компоновке дымовоздушных каналов через наружную стену без последующего соединения с дымовыми трубами в многоквартирных жилых домах высотой не более 2 этажей и блокированных домах – если расстояние от выходного отверстия дымового канала на фасаде дома до окон собственной квартиры составляет не менее 0,5 м, до дверных проемов – не менее 1,0 м по горизонтали; до оконных и дверных проемов соседних квартир – в пределах зоны, ограниченной радиусом не менее 4 м;- в одноквартирных жилых домах – если расстояние от выходного отверстия дымового канала до окон составляет не менее 0,5 м и до дверей – не менее 1,0 м по горизонтали;- в многоквартирных жилых домах высотой 3 этажа и более – при выводе на глухую стену без окон.Минимальное расстояние от уровня земли до выходного отверстия дымового канала должно составлять не менее 2,0 м во избежание попадания человека в зону выхлопа.
    Расстояние до окон и дверей соседних жилых зданий, не относящихся к домовладению, должно быть не менее 10 м. СНиП II-35-76 в редакции №11;
  • В жилых зданиях VII и VIII степеней огнестойкости стены миникотельных из горючих материалов в местах установки котлоагрегатов следует изолировать негорючими материалами — штукатуркой, кровельной сталью по листу асбеста толщиной не менее 3 мм или другими материалами толщиной не менее 10 мм. Изоляция должна выступать за габариты агрегата на 10 см с каждой стороны. Расстояние от котлоагрегата до стен (перегородок) должно быть не менее 7 см, от фронта котлоагрегата до противоположной стены — не менее 1 м. СНиП II-35-76 в редакции №11;
  • Дымовые трубы котлоагрегатов должны соответствовать требованиям СТБ EN 1443-2012 , СТБ EN 1856-1-2013, СТБ EN 1856-2-2013. СНиП II-35-76 в редакции №11;
  • Суммарную длину участков присоединительных дымоотводов (кроме каскадных схем) на каждом этаже в новых зданиях следует принимать не более 3 м, в существующих зданиях — не более 6 м.
     СНиП II-35-76 в редакции №11;
  • Административная ответственность за неисправное состояние газоиспользующего оборудования, организацию своевременного его ремонта и замену неисправного газоиспользующего оборудования собственников жилых домов и (или) их представителей. Стандарт БЕЛТОПГАЗ СТП 03.13-2016;
  • Техническое обслуживание газоиспользующего оборудования может выполняться сервисными центрами, заключившими договоры с газоснабжающими организациями и потребителями газа на техническое обслуживание газоиспользующего оборудования. Стандарт БЕЛТОПГАЗ СТП 03.13-2016;
  • Сервисные центры, выполняющие работы по техническому обслуживанию газоиспользующего оборудования обязаны ежегодно (не позднее 15 октября) представлять в газоснабжающую организацию отчет о проведении технического обслуживания газоиспользующего оборудования. В случае невыполнения работ по техническому обслуживанию газоиспользующего оборудования по причине непредставления потребителем газа доступа к газоиспользующему оборудованию или его отказом от проведения технического обслуживания, сервисный центр в течение пяти рабочих дней обязан представить сведения по необслуженному газоиспользующему оборудованию в газоснабжающую организацию.
    При получении указанных сведений газоснабжающая организация действует согласно п.п. 6.2.2-6.2.6 и п.п. 6.3.2-6.3.7 раздела 6. Стандарт БЕЛТОПГАЗ СТП 03.13-2016;
  • Газоснабжающая организация вправе прекратить снабжение газом потребителя газа в случаях: неоплаты выполненных работ по техническому обслуживанию, ремонту газоиспользующего оборудования, отказа от проведения планового технического обслуживания, не предоставления или уклонения от согласования доступа в  помещения для выполнения работ по техническому обслуживанию внутренних газопроводов и газоиспользующего оборудования, эксплуатации ими газоиспользующего оборудования с истекшим сроком эксплуатации, указанным в руководстве по эксплуатации газоиспользующего оборудования (но не свыше 20 лет), без положительных результатов его диагностирования, эксплуатации газоиспользующего оборудования без договора или прекращении договорных обязательств на выполнение работ по его техническому обслуживанию между потребителем газа и сервисным центром.
    Стандарт БЕЛТОПГАЗ СТП 03.13-2016;
  • На выполненное техническое обслуживание и ремонтные работы устанавливается гарантийный срок 2 недели, в течение которых потребитель газа может обратиться с претензиями по качеству выполненных работ. Стандарт БЕЛТОПГАЗ СТП 03.13-2016;

Надеемся, эти ссылки на законодательные акты будут полезны Вам в Вашей работе и при эксплуатации систем отопления.

За более подробной консультацией и запросом на проектирование систем отопления Вы всегда можете обратиться к менеджерам компании Азбука Тепла по тел. +375 29 105-44-54.

Азбука Тепла

Расстояние между средствами крепления стальных трубопроводов

Расстояние между средствами крепления стальных трубопроводов

Расстояние между средствами крепления стальных трубопроводов на горизонтальных участках необходимо принимать в соответствии с размерами, указанными в данной таблице, если нет других указаний в рабочей документации.

Диаметр условного прохода трубы, мм Наибольшее расстояние, м, между средствами крепления трубопроводов
неизолированных изолированных
15 2,5 1,5
20 3 2
25 3,5 2
32 4 2,5
40 4,5 3
50 5 3
70,80 6 4
100 6 4,5
125 7 5
150 8 6
  • Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м средства крепления устанавливаются на половине высоты этажа.

  • Средства крепления стояков в производственных зданиях следует устанавливать через 3 м.

  • Расстояния между средствами крепления чугунных канализационных труб при их горизонтальной прокладке следует принимать не более 2 м, а для стояков — одно крепление на этаж, но не более 3 м между средствами крепления.

  • Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.

Материалы приведены из Актуализированной редакции СНиП 3.05.01-85, Таблица 2.


Расстояние крепление полипропиленовых труб к стене расстояние. Фиксация ПП трубопроводов при монтаже отопления или водоснабжения

ГлавнаяСтенРасстояние крепление полипропиленовых труб к стене расстояние

Расстояние между креплениями (хомутами) полипропиленовых труб

Важно правильно определить расстояние между точками крепежа полипропиленовых труб, которое рассчитывается ещё на этапе проектирования. Жёсткое фиксирование и точно выдержанные расстояния исключают непроизвольное смещение трубопровода и продлевают его эксплуатационный период. В качестве крепёжных элементов, обеспечивающих жёсткое крепление, используются хомуты, оснащённые резиновой прокладкой.

Расстояние между креплениями полипропиленовых труб — это показатель, рассчитывающийся индивидуально для каждого вида труб и зависящий от таких факторов, как:

  • Температура транспортируемой жидкости
  • Коэффициент линейного расширения трубопроводной системы
  • Диаметр трубы
  • Жесткость и технические характеристики сырья, из которого произведена труба
  • Непосредственная толщина стенки трубы
  • Наличие стекловолокна или аллюминия в составе стенки трубы
  • Другие дополнительные нагрузки

Неправильно выбранное расстояние негативно скажется на пропускной способности и сроке службы трубопроводной сети. Если расстояние между крепёжными хомутами будет больше, чем нужно, то это может привести к прогибанию труб на горизонтальных участках и появлению на них защемлений в области опор.

Как правильно рассчитать расстояние между креплениями (хомутами) труб из полипропилена

В рекомендациях по эксплуатации производитель обычно прилагает таблицу выбора расстояния в зависимости от диаметра труб и разницы температур.

Произвести расчет самостоятельно, без погрешности, практически не возможно, так как каждый производитель использует свой подход, формулы и самое главное, определенные технические характеристики.

Что бы не ошибиться с расстоянием между креплениями которые приходится рассчитывать самостоятельно, например если под рукой нет каталога или трубопроводная система без обозначения производителя, лучше всего сделать расстояние максимально коротким — в таком случае вы точно будете застрахованы от возможной проблематики.

Конечно в таком случае придется потратится на большее количество креплений и потратить на монтаж больше времени.

Именно поэтому специалисты в области инженерных систем рекомендуют пользоваться продукцией надежных заводов, с документацией и техническими каталогами, находящимися в открытом доступе.

Сравнительные характеристики расстояний между креплениями трубопроводов

Среди огромного многообразия полипропиленовых труб особенно хорошо зарекомендовала себя продукция от компании Aquatherm. Если говорить о расстоянии между точками крепления, то при использовании обычных полипропиленовых труб фиксирование трубопровода выполняется с меньшим шагом, чем в случае труб Aquatherm.

Так, например, если трубопроводная система, изготовленная из обычных ПП труб диаметром 25 мм, будет эксплуатироваться при 20оС, то расстояние между точками крепления должно составлять 95 см. А при использовании труб Aquatherm, предназначенных для эксплуатации в таких же условиях, их фиксирование должно выполняться с шагом 1,3 м.

Таким образом, использование трубопроводной продукции Aquatherm, позволяет не только изготовить прочный, надёжный и долговечный трубопровод, но и привести к существенной экономии денежных и временных затрат.

Расстояние между креплениями труб aquatherm GmbH и других труб PPR

Таблица для определения расстояния между опорами в зависимости от разницы температуры и наружного диаметра:

— для трубы с интегрированным слоем аллюминия, в соответствии с техническим каталогом aquatherm GmbH

Разница температур Диаметр трубы d (мм)
16 20 25 32 40 50 63 75 90 110
Интервал между креплениями в мм
20 °С 1000 1200 1300 1500 1700 1900 2100 2200 2300 2500
30 °С 1000 1200 1300 1500 1700 1900 2100 2200 2300 2400
40 °С 1000 1100 1200 1400 1600 1800 2000 2100 2200 2300
50 °С 1000 1100 1200 1400 1600 1800 2000 2100 2200 2100
60 °С 800 1000 1100 1300 1500 1700 1900 2000 2100 2000
70 °С 700 900 1000 1200 1400 1600 1800 1900 2000 2000

— для обычной полипропиленовой трубы, в соответствии с нормативным документом «СП 40-101-96»

Разница температур Диаметр трубы d (мм)
16 20 25 32 40 50 63 75 90 110
Интервал между креплениями в мм
20 °С 500 600 750 900 1050 1200 1400 1500 1600 —
30 °С 500 600 750 900 1000 1200 1400 1500 1600 —
40 °С 500 600 700 800 900 1100 1300 1400 1500 —
50 °С 500 600 700 800 900 1100 1300 1400 1500 —
60 °С 500 550 650 750 850 1000 1150 1250 1400 —
70 °С 500 500 550 650 750 900 1000 1100 1200 —

agpipe. ru

Расстояние между креплениями труб: полипропиленовые, канализационные, стальные

Трубопровод фиксируют к различным поверхностям (пол, стена, потолок) посредством специальных креплений. Они представляют собой хомуты, которые обхватывает трубу по диаметру. Отличительной чертой этого приспособления считается его надежное прикрепление к стене. В дополнение к нему необходимы болты с гайками.

Хомуты для крепления труб

Виды креплений

Крепления имеют несколько разновидностей:

  • обжимные;
  • предохранительные;
  • направляющие;
  • опорные.

Они нужны для полного присоединения крепления к трубопроводу в разных местах.

Хомут изготавливается из стали или пластика. Существуют крепления, имеющие резиновый уплотнитель. Приспособление может подвергаться демонтажу, если это предусматривается его конструкцией. Такой хомут называют разъемным.

Важные моменты

Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

  1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
  2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
  3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
  4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
  5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
  6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

Таблица установленных параметров

Крепление труб из полипропилена

Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

Крепление труб из полипропилена

Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

  • температурного режима перегоняемой субстанции;
  • содержания в стенке трубы алюминия или стекловолокна;
  • коэффициента линейного расширения в полипропиленовом трубопроводе;
  • толщины, диаметра и материала изготовления трубы;
  • дополнительных нагрузок.

Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

Данный способ имеет два недостатка:

  1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
  2. Придется приобрести некоторое количество дополнительных хомутов.
Крепление канализационных труб

Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

Крепление канализационных труб



Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

Отметка труб

Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

Крепление трубопровода из стали

Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

Для отверстия, радиус которого 40мм, понадобиться расстояние, равное 4 м. При открытом прокладывании стального трубопровода мастеру пригодятся хомуты и скобки. Использование сварки (газовой или электрической) категорически запрещено. Не считаются эксплуатационными стальные трубопроводы, проложенные бестраншейным способом.

На качество выполненных работ влияют выбранные материалы и точное следование разработанному плану трубопровода. При необходимости можно посоветоваться с профессионалами. Их рекомендации помогут подобрать крепления, подходящие трубам, и произвести их грамотную установку. Не следует пренебрегать опытом специалистов.

trubygid.ru

Как правильно крепить полипропиленовые трубы к стене

Крепление полипропиленовых труб достаточно важный момент при монтаже систем отопления или водоснабжения.

Все знают про линейное расширение полипропиленовой трубы.

Но мало кто обращает внимание на то, как правильно крепить трубу в случае ее возможного удлинения.

Оглавление к статье:

Изучаем азы

Полипропиленовая система при правильном монтаже не должна испытывать перенапряжение при удлинении или укорачивании трубопровода, также это относится и к фитингам.

Чтобы правильно смонтировать систему и закрепить трубу, необходимо выполнить расчет по расширению системы и установить компенсаторы, которые различаются в зависимости от места применения.

Виды компенсаторов:
  • Г-образные,
  • П-образные,
  • петлеобразные.

На сегодняшний день применяются два вида крепления полипропиленовых труб, это – подвижные и неподвижные.

Виды креплений:
  • Неподвижное крепление – применяют там, где труба не будет иметь возможности так называемого скольжения в месте крепления. Именно неподвижные крепления и указывают направления возможного удлинения трубы в сторону компенсаторов.
  • Подвижное крепление – применяют там, где есть линейное расширение трубопровода. В таком случае, трубопровод не будет отклоняться от оси трассы, при условии правильного расчета линейного расширения и установки компенсаторов.

Важные моменты при использовании пластиковых опор

  • Если вы крепите трубопровод холодной воды, то вполне можно использовать пластиковые опоры.
  • Если вы крепите трубопровод горячей воды, то производители крайне рекомендуют укладывать трубопровод в теплоизоляцию, а уже поверх теплоизоляции ставится опора с защелкой на размер больше.

Расчет расстояния между опорами

Для вычисления промежутка между опорами в зависимости от температуры воды, есть несложная таблица.

protruby.com

Клипса для крепления полипропиленовых труб к стене

Описание

Любой трубопровод должен быть закреплен. При монтаже полипропиленовых труб в качестве крепежного элемента могут выступать скользящие опоры фабричного изготовления. Настенные клипсы просты в использовании и имеют доступную цену.

Внешний вид настенной клипсы

Скользящая опора для крепления трубопроводов из полипропилена имеет два выступающих держателя и расположенное между ними отверстие под дюбель-гвоздь, через которое элемент закрепляется на стене. По бокам клипсы предусмотрены соединения типа «паз-шип». Они предназначены для объединения нескольких фитингов в единую систему. Такие совмещенные линии могут устанавливаться в местах одновременного распределения нескольких труб, например, в тепловом узле от которого трубопроводы расходятся десятками.

Потребительские характеристики настенной скользящей опоры

Фитинг может применяться как для полипропиленовых трубопроводов отопления, так и для водоснабжения. Он имеет достаточную температурную и механическую устойчивость. Технические характеристики полипропиленового отвода:

  1. Крепление к стене – в одной точке;
  2. Крепление к потолку – допускается;
  3. Крепление с идентичными элементами – предусмотрено;
  4. Применение – системы трубопроводов отопления и водоснабжения;
  5. Производитель – Украина, ООО «Розма»;
  6. Работа с потребителями в РБ – ООО «БелРозма».

Монтаж скользящих опор для полипропиленовых труб

Монтаж крепежных элементов и полипропиленовых трубопроводов несложен, однако рекомендуется соблюдать определенную последовательность.

Этапы монтажа скользящих опор:

  1. Разметка стен.
  2. Высверливание отверстий.
  3. Забивание дюбелей.
  4. Установка клипс.
  5. Закручивание дюбель-гвоздя.
  6. Защелкивание полипропиленовой трубы в клипсу.

Важно верно выбрать расстояния между скользящими опорами. Если промежутки будут чрезмерно велики, то линии начнут прогибаться, а в районе клипс на них появится большое напряжение, негативно сказывающееся на материале. При подборе расстояний следует учитывать температурное удлинение (не устанавливать опоры в районе тройников и углов поворота), вес труб и рабочей жидкости. Для разных систем промежутки между крепежными элементами будут разными – чем выше температура и диаметр, тем меньше будет расстояние.

www.ppr.by

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Как правильно установить газовый настенный котел


Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СП 55.13330 (СНиП 31-02-2001) и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

  • Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
  • Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
  • Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

  1. С высотой установки.
  2. Требованиями пожарной безопасности.
  3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

  • От поверхности стены, на которую монтируется агрегат не менее 10 см.
  • От противоположной стены, не менее 40 см.


Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.

Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:

  • Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
  • Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.


Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.

Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.

Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.

Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

Как навесить на кирпичную стену

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.

Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

  • Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
  • Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
  • Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
  • Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.

Особенности работы отражаются на требованиях к подключению:

  • Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
    На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.
  • Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.
    Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.

Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.

Для выполнения работ потребуется:

  • Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
  • Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.

Дымоход через стену в деревянном доме: монтаж своими руками


При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает. Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

  • кирпич;
  • керамика;
  • металл.
Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

Устройство керамической трубы
  • минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
  • при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
  • при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
  • при использовании легкосгораемых материалов – 260 мм;
  • для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Продукты сгорания сразу выводятся наружу

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности. Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

  • обеспечение перевязки;
  • изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
  • после вывода через кровлю кладку выполняют на цементном растворе;
  • толщина швов не должна превышать 10 мм;
  • оштукатуривание внутренней поверхности трубы запрещено.

Металлические дымоходы

Здесь при монтаже, помимо того, что учитывается расстояние, чтобы обезопасить стену или перекрытие, принимается различная толщина внутренней стенки для нагревательных приборов, из которых производится вывод продуктов сгорания:

Система отведения дыма через сэндвич-трубу
  • котлы на газе, солярке, пеллетах – 0,5 мм;
  • камины и печи – 0,8 мм;
  • котлы на угле -1,0 мм.

Стенка изготавливается из нержавеющей стали. Дополнительным плюсом такого дымохода является то, что в комплекте к нему идут элементы для того, чтобы осуществить проход дымохода через деревянное перекрытие, кровлю или стену.

Монтаж через стеновое ограждение позволяет избежать необходимости прохождения через перекрытие и кровлю. Такой способ повышает безопасность системы, поскольку труба располагается на улице и продукты горения не могут попасть в помещение. Для похода металлической трубы через стену применяются готовые детали. При этом важно помнить, что появляется горизонтальный участок и нужно предусмотреть скользящую заделку, которая не позволит повредить дымоход при усадке деревянных конструкций.

Монтаж через наружную стену металлических труб – наиболее простой вариант для изготовления дымохода своими руками. Такой способ позволяет менять направление труб без затруднений. Работу ведут в следующем порядке:

  1. Разметка трассы прокладки, определение точки вывода через стеновое ограждение. Изготовление отверстия по размерам дымохода.
  2. Фиксация внутренней части патрубка, прохождение через отверстие в стене, утепление.
  3. Изменение направления дымохода под углом 90 градусов с помощью специального тройника с очистным клапаном, который обеспечивает возможность ревизии и очистки. Устройство устанавливается на некотором расстоянии от стены.
  4. Наращивают трубу в высоту. При необходимости изменения направления требуются дополнительные тройники. Фиксация дымохода к стене выполняется с помощью специальных креплений, расположенных через 2 метра.

Теплоизоляция трубы

Чтобы вывести трубу наружу своими руками, необходимо предусмотреть ее утепление. Ситуация здесь сходна с утеплением дымохода при прохождении через холодный чердак и после того, как осуществлен вывод на крышу. Монтаж теплоизоляции может осуществляться с применением различных материалов.

Теплоизоляция с помощью минваты

Минеральная вата удобна при монтаже и не горит. На рынке представлены специальные элементы для утепления труб, которые существенно облегчат работу. При желании сэкономить, лучше выбирать стекловату в матах (рулонах). Характеризуется высокой эффективностью. Можно выбрать материал, подходящий по толщине и плотности.

Базальтовый прессованный картон – долговечный материал, который способен выдержать до 2000 циклов нагрева и охлаждения. Базальтовое волокно не горит. Положительными сторонами также станет невысокая стоимость и способность выдерживать высокие температуры.

Асбестовая ткань распространена в нашей стране для соблюдения пожарных требований, но не используется в странах Запада из-за содержания канцерогенов. При применении в наружных дымоходах контакт человека с асбестом минимален, поэтому материал не представляет опасности.

Монтаж утеплителя для кирпичных труб выполняется так же, как и теплоизоляция наружных стен. Для металлических дымоотводов есть два варианта. Первый самый простой – покупка труб по типу «сэндвич». Конструкция уже включает в себя утепление и состоит из наружной и внутренней трубы. Второй вариант – изготовление наружного кожуха из нержавеющей стали и укладка между ним и дымоходом эффективного утеплителя. Проще всего в этом случае применять минеральную вату. Толщина теплоизоляции принимается не более 10 см.

Монтаж наружного дымохода особенно актуален при установке котла в уже эксплуатируемом доме, поскольку позволяет не затрагивать перекрытия и кровлю.

Один из самых важных вопросов здесь – достаточное утепление трубы.

инструкция как вешать, какой зазор оставлять, видео и фото

Установка батарей – важный процесс, влияющий на работоспособность всей системы отопления частного дома или квартиры. Необходимо обращать внимание не только на качество сантехнических соединений, но и на соблюдение воздушных зазоров до подоконника, пола и стен. Подробнее об этом в нашей статье.

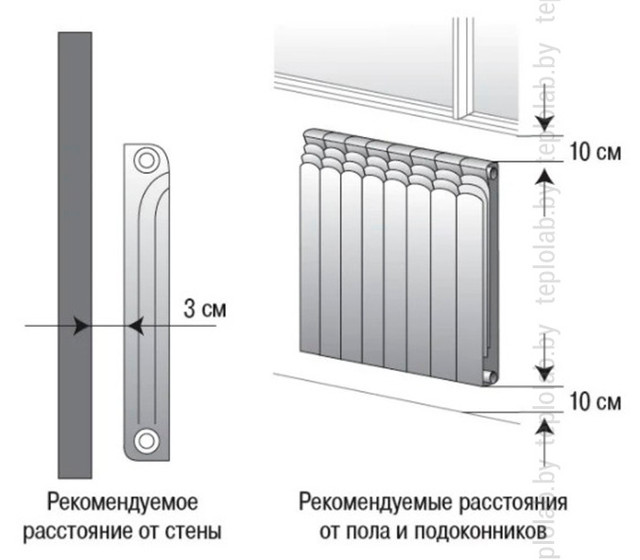

Примерная схема расположения.

Крепление радиаторов

Современный рынок отопительных систем предлагает покупателям большой выбор различных по материалам и вариантам исполнения радиаторов.

По способам крепления все они делятся на следующие группы:

  1. Напольные – оснащенные небольшими ножками, устанавливаемые непосредственно на пол помещений. Данный вариант позволяет гарантированно обеспечить требуемый тепловой зазор до подоконника и нижних горизонтальных поверхностей комнат.
  2. Навесные – крепящиеся непосредственно на металлические кронштейны, закрепляемые в наружных стенах дома или квартиры.

Требуемое расстояние от стены до радиатора отопления лучше всего обеспечиваются у изделий, крепящихся на вертикальные поверхности помещения, что обеспечивается особой формой кронштейнов. У напольных видов этот параметр необходимо регулировать самостоятельно.

Влияние зазора между стеной и радиатором

Многим начинающим домашним мастерам непонятна важность необходимости регулировки обязательного зазора между батареями и наружными стенами. Это в конечном итоге приводит к значительному увеличению необоснованных расходов на отопление дома. Остановимся на проблеме подробнее.

Наружная стена имеет постоянный контакт с окружающим воздухом, что приводит к значительному ее охлаждению. В том случае, если батареи отопления закрепить непосредственно на внутренней поверхности несущих конструкций, основная часть тепла будет расходоваться не на обогрев воздуха во внутренних помещениях дома, а на нагрев материала стен.

Правильное расположение элементов

Низкие теплоизоляционные свойства изделий из бетона не позволят сохранить приемлемый внутренний микроклимат. До 70% тепловой энергии в случае, когда расстояние между стеной и радиатором отопления минимально будет расходоваться на обогрев атмосферы. Поэтому, отодвигая отопительный прибор на небольшое расстояние, создают необходимую воздушную изоляцию, снижающую необоснованные траты.

Как определить требуемое расстояние

Многие строительные работы, осуществляемые внутри жилых помещений, регламентируются строительными нормами и правилами (СНиПами). Есть свой СНиП и на монтаж батарей отопления.

Из него можно не только узнать, какое расстояние между стеной и радиатором необходимо соблюдать, но и другие параметры его установки:

  • располагать прибор следует непосредственно под окнами так, чтобы центры проема и батареи совпадали;
  • ширина отопительного прибора не должна превышать 70% ширины подоконной ниши при ее наличии;
  • расстояние до пола не должно превышать 12 см, до подоконника – 5 см;
  • расстояние до стены лежит в пределах 2-5 см.

Особенности расположения приборов

Существует несколько параметров, влияющих на выбор оптимального зазора. Чаще всего на него влияют материал стен дома и размер подоконников. В некоторых помещениях можно наблюдать неприглядную картину, когда батареи значительно выступают за его пределы.

Обратите внимание!
Значительному уменьшению зазора между стеной и приборами систем отопления способствует дополнительная обработка поверхности вертикальных конструкций специальными теплоотражающими материалами, цена которых доступна.
К ним относятся фольгированные утеплители или экраны из алюминиевой фольги.

Фольгированный теплоизолятор

Монтаж радиатора отопления

Основным способом регулировки требуемого расстояния до стен служит качественная и грамотная установка приборов отопления своими руками или с помощью специалистов. Остановимся на этом аспекте подробнее.

Установка напольных видов

Этот вариант крепления оптимален для изделий, имеющих высокую массу и изготовленных чаще всего из чугуна. Такие батареи оснащают съемными или стационарными ножками, которые и фиксируют к полу. В зависимости от материала основания крепление может осуществляться саморезами по дереву, саморезами и пластиковыми дюбелями, дюбель-гвоздями.

Простейший вариант установки

Необходимым элементом монтажа напольного отопительного прибора служит и настенный кронштейн. Его устанавливают на требуемую высоту, которую определяют как желаемое расстояние от пола до верхней продольной трубы радиатора с учетом зазора. С помощью крепежей и разметки мест их установки добиваются оптимального расстояния до пола, стены и подоконника.

Навешиваем настенный радиатор

Каждый отопительный прибор комплектуется тем или иным видом подвесов, используемых для установки на стены. Материал и прочностные характеристики кронштейнов должны соответствовать массе отопительной батареи с учетом заполнения ее теплоносителем. В противном случае возможна протечка системы.

Один из видов настенного крепежа

Перед непосредственной установкой необходимо определить место монтажа и требуемые расстояния до основных поверхностей.

Для этого выполним следующие шаги:

  1. Определим центр окна и нанесем разметку на стену для совмещения в последующем с центром радиатора.
  2. Измерим расстояние от нижней кромки батарей до верхней трубы и прибавим 12 см. Данный размер отложим от пола в местах установки кронштейнов, проверив горизонтальность точек крепления по уровню.
  3. В местах установки подвесов сверлим победитовым сверлом отверстия, устанавливаем в них дюбели и саморезами фиксируем кронштейны.

Обратите внимание!
Аналогичная инструкция прилагается к каждой упаковке реализуемых радиаторов.
Отличия могут заключаться в конкретном виде подвесов и особенностях их монтажа.

Фото простого кронштейна

Подводя итоги

В рамках данной статьи мы рассмотрели, на каком расстоянии от стены вешать радиатор, на что это влияет и как осуществляется непосредственно при монтаже системы отопления. Более подробная информация по данной теме – в видео в этой статье.

Направляющие и места расположения печи, водонагревателя и вентиляционной трубы

Зазор вентиляционной трубы до горючих материалов

Посетите инспекцию водонагревателя для получения дополнительной информации по этому вопросу.

Вентиляционные трубы печи и водонагревателя требуют свободного доступа к горючим материалам — зачем это нужно?

Приборы для сжигания газа вентиляционные трубы выделяют тепло при выпуске выхлопных газов наружу.

Температура вентиляционной трубы передается в окружающую среду и все материалы, находящиеся рядом с вентиляционной трубой.Проблемы начинают возникать, если эти материалы горючие и расположены близко к топке, вентиляционной трубе водонагревателя.

Если вы приложите тепло к горючему материалу в течение некоторого периода времени (который зависит от материала), его точка воспламенения будет постепенно снижаться, и в конечном итоге для начала пожара потребуется мало тепла — , поэтому вам понадобится зазор между вентиляционной трубкой и горючим материалом.

Точка воспламенения / температура, при которой древесина воспламеняется, составляет 572F (300C).

Для всех нас, кто не осведомлен об этом условии, вот требуемых / минимальных размеров печи, зазоры вентиляционных труб водонагревателя и места, где могут быть установлены одностенные или двустенные вентиляционные трубы.

Зазор вентиляционной трубы печи / водонагревателя — одностенная

Минимальное расстояние между одностенной вентиляционной трубой и горючими материалами составляет 6 дюймов.

Одностенная вентиляционная труба не может быть скрыта внутри стена или пол.Даже если вы сохраните зазоры на входе и выходе из этого пространства, любая секция внутри должна быть двустенной.

Вентиляционная труба — важная часть обслуживания газового водонагревателя — не забывайте свой график. Причина проста — вы не можете видеть, что происходит внутри стены или пола, и если одностенная вентиляционная труба начнет разъедать, разделяться, пропускать выхлопные газы, вы не сможете это контролировать. Кроме того, скрытые пространства не имеют возможности отводить тепло, и зазор в 6 дюймов для вентиляционной трубы просто не поможет.

Печь, одностенная вентиляционная труба водонагревателя не может начинаться или проходить через чердак. Кроме того, его нельзя использовать в пространстве для обхода контента или другом необусловленном пространстве. Исключение составляют не кондиционированные подвалы и гаражи внутри наружных стен, если местная 99% зимняя расчетная температура равна или превышает 5F.

Зимняя расчетная температура — это температура, которая превышается в течение 99% или 97,5% часов в декабре, январе и феврале.Системы отопления в США спроектированы / рассчитаны на основе расчетной зимней температуры. В местных нормах и правилах обычно используются значения расчетной зимней температуры 97,5%. (Упрощенный проект систем отопления, вентиляции и кондиционирования, Уильям Бобенхаузен)

Кондиционируемое пространство — это зона, в которой температура и влажность регулируются прямо или косвенно.
Безусловное пространство — это зона, отделенная дверьми и / или перегородками от кондиционированного пространства.

Типичными примерами некондиционированного помещения являются неотапливаемые чердаки, подвесные помещения или гаражи.

  • Всякий раз, когда одностенная вентиляционная труба проникает через поверхность крыши, требуется прокладка, которая должна выступать на 18 дюймов выше и на 6 дюймов ниже поверхности. Наперсток должен быть открыт снизу и закрываться вокруг вентиляционной трубы над крышей.
  • Горизонтальное сечение топки, одностенная вентиляционная труба водонагревателя не может быть длиннее 75% длины вертикальной вентиляционной трубы

Печь, зазор вентиляционной трубы водонагревателя — двойная стенка

  • Типичный указан и обозначен как двойной зазор между стенкой вентиляционной трубы и горючими материалами составляет один дюйм , но всегда следует проверять перед установкой.
  • Максимальное горизонтальное сечение топки, двустенная вентиляционная труба водонагревателя не может быть длиннее 100% длины вертикальной вентиляционной трубы.

Дополнит информацию о печи и требованиях к зазору вентиляционной трубы водонагревателя.

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, устанавливаемые на ножках или тумбах, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающий полнотелый кирпич или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размера, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

  • ан. инженерно-техническая система защиты, одобренная проверяющим орган, обладающий юрисдикцией
  • продуктов и материалы, перечисленные в целях защиты
  • а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

В сокращение указано NFPA и большинством кодексов.Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

CAN ИЗЛУЧАЮЩЕГО ТИПА ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между экраном и стеной (см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО ЩИТ МНЕ НУЖЕН?

Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для печь. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы не надо. Но в случае крайней необходимости утверждаются: методы:

  • Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
  • Использование массивный, изолированный, заводской дымоход с 9-дюймовое воздушное пространство для горючих материалов.
  • Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
  • Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от наружной стенки дымоходной секции и горючих материалов.

Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами, заклепками или другими утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ А ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?

№ Каждый должен выходить в отдельный дымоход. Множественные подключения может привести к выходу дымовых газов и искр через одно отверстие дымохода к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

КАК НАСЧЕТ СОЗДАНО НА ЗАВОДЕ ДЫМОХОДЫ?

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накапливаются, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе UL-списка, заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ ДЫМОХОД МЕТАЛЛУРГИЧЕСКОГО ЗАВОДА ЛУЧШИЙ?

Оба безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии.Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.

МОЖНО ЛИ ВЫ ИСПОЛЬЗОВАТЬ ОДИН НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?

№ Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA 211 заявляет следующее:

  • В дымоход не должен превышать поперечное сечение не более чем в три раза. область выхода дымохода.
  • система должна быть спроектирована и установлена ​​так, чтобы ее можно было осмотрел и почистил.
  • А устройство, работающее на твердом топливе, НЕ должно пропускать воздух внутрь или через заводской камин, если он специально не перечислены для этой цели.
КАК ВЫСОКОЕ ДОЛЖНО ДЫМОХОД БЫТЬ?

Это должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу.Он должен быть на два фута выше, чем все, что находится в радиусе 10 футов, включая саму крышу, нависающие деревья, прилегающие здания и т. д.

КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?

креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от вида сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:

  • Использование Оборудование для сжигания древесины, материалы для дымоходов и дымоходы, внесенные в списки UL. установка устройства в соответствии с инструкциями производителя.
  • Правильный определение размеров дымохода и комплектующих.
  • Дом небольшой горячий огонь на короткое время, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
  • Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. сжечь небольшое количество креозота.
  • Использование только хорошо выдержанные твердые породы.
  • Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2

Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Проверка труб в наружных стенах и изоляции труб

Ник Громицко, CMI® и Бен Громицко

Существуют две строительные практики, связанные с водопроводными трубами и изоляцией, которые полезно знать инспекторам при проведении домашних проверок:

  • Все трубы, расположенные в наружных стенах, должны быть изолированы.
  • Все трубы горячего и холодного водоснабжения должны быть изолированы.
Следует избегать размещения водопроводных труб в наружных стенах. Если трубы расположены в наружных стенах, домовладелец должен не только изолировать трубу, но и обеспечить максимальную изоляцию полости между трубой и внешней поверхностью стены. В холодном климате следует избегать установки труб на чердаках без кондиционирования. На изображении выше показаны неизолированные водопроводные трубы в некондиционированном подвале.

Изоляция водопроводных труб позволяет сэкономить энергию за счет минимизации потерь тепла через трубопровод. Изоляция труб снижает риск образования конденсата на трубах, который может привести к появлению плесени и влаги. Изоляция труб может защитить трубы от замерзания и растрескивания зимой, что может нанести значительный ущерб стенам дома и привести к значительным счетам за ремонт дома для домовладельца. Исследования, проведенные Министерством энергетики (DOE) по программе Building America, показали, что потери тепла при распределении в неизолированных трубах горячего водоснабжения могут варьироваться от 16% до 23%, в зависимости от климата.Добавление 3/4-дюймовой изоляции трубы может сократить общее потребление энергии для нагрева воды на 4–5% в год.

Лучше всего избегать расположения водопроводных труб в наружных стенах или на неотапливаемых чердаках. Желательно, чтобы сантехника была совмещена с внутренними стенами. Если трубы расположены в наружных стенах, трубы следует изолировать. Для дополнительной защиты труб от потери тепла полость стены, в которой находятся трубы, должна быть герметизирована путем уплотнения или вспенивания всех швов между задней стенкой полости и каркасом, а также путем герметизации любых отверстий в каркасе для трубопровода.Кроме того, изоляция полости должна быть установлена ​​за трубами, между трубами и внешней стеной.

Если в доме водяное (паровое или водяное) отопление, отопление потери могут быть уменьшены на 90% за счет изоляции пара распределительные и обратные трубы, что обеспечивает быструю окупаемость вложенных средств.

Вверху: неизолированные трубы водяного отопления центрального котла в доме в Чикаго.

Вверху: трубы для нагрева горячей воды, изолированные 1-дюймовым стекловолокном с рубашкой.

Изоляция труб доступна в нескольких формах: трубчатые муфты; спиральная изоляционная пленка; и ватины из стекловолокна, которые можно обмотать лентой трубы. При правильной установке все три могут быть эффективными.

Гильзы трубчатые из гибкого полиэтилена с закрытыми порами. или неопрена и поставляются предварительно обрезанными с продольным швом для облегчения монтаж. Некоторые покрытия для труб уже имеют клейкую ленту. приклеены к обеим сторонам прорези.Домовладельцы могут просто снять пластиковые покрытия. и сожмите их вместе. Доступны гильзы разного диаметра. чтобы приспособиться к различным размерам труб, поэтому важно измерить трубы перед приобретите муфты и подберите наружный диаметр трубы к диаметру муфты. внутренний диаметр для обеспечения плотного прилегания.

Спиральная изоляционная пленка может быть изготовлена ​​из стекловолокна, фольги или вспененного полиэтилена. Домовладелец может просто развернуть материал и обернуть им трубы с горячей и холодной водой.Трубы также можно обернуть изоляцией из стекловолокна. Стекловолокно может иметь пароизоляцию, обращенную на одну сторону, или пластик можно купить и обернуть вокруг труб после установки стекловолоконной изоляции. При установке стекловолоконной изоляции необходимо надевать перчатки, защитные очки и респиратор.

Как изолировать трубы с помощью трубчатых рукавов из пенопласта
  1. Отрежьте трубную муфту до нужной длины и оберните ее вокруг трубы разрезом вниз, убедившись, что между рукавами нет зазоров.Чтобы перекрыть изгибы трубы, сделайте стык на изгибе и наклоните концы пенопласта так, чтобы получился скошенный угол, соответствующий углу трубы.
  2. Удалите бумажные полоски, закрывающие самоуплотняющийся, предварительно склеенный шов, и прижмите края друг к другу.
  3. Заклейте швы и стыки лентой из акриловой или алюминиевой фольги для увеличения прочности.
  4. Используйте провод, ленту, пластиковую стяжку или металлический зажим, чтобы прикрепить изоляцию (и пластиковое покрытие) к трубе через каждые 1-2 фута.
  5. Используйте герметик или пену для заделки отверстий в местах прохождения труб в стенах, полах, потолках или каркасе.
  6. Если трубы проходят через полости в наружных стенах, изолируйте стену. полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стеклопластик, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине. Проденьте половину войлока за трубы и вставьте ее в полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта, чтобы он соответствовал полости стены. Габаритные размеры.Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Трубные изоляционные муфты для труб имеют предварительно разрезанный шов, что позволяет легко наматывать их на трубы и уплотнять.

Как изолировать трубы с помощью спиральной обертки или стекловолокна
  1. Закрепите конец спиральной обертки или стекловолокна на трубе лентой.
  2. Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой на ½ дюйма для ленты или на половину ширины изоляционного полотна. Оберните ватины как можно слабее, потому что их сжатие снизит их коэффициент сопротивления.
  3. Если вы устанавливаете изоляцию из стекловолокна без гидроизоляции, оберните пластик вокруг изолированной трубы и заклейте ее изолентой, чтобы предотвратить изоляция от намокания.
  4. Используйте проволоку, ленту, пластиковую стяжку или металлический зажим, чтобы закрепить изоляция (и пластиковое покрытие) трубы через каждые 1-2 фута, чтобы сохранить изоляция от сползания с места.
  5. Используйте герметик или пену для заделки отверстий в местах прохождения труб в стенах, полах, потолках или каркасе.
  6. Если трубы проходят через полости в наружных стенах, изолируйте стену. полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стеклопластик, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине. Проденьте половину войлока за трубы и вставьте ее в полость.Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта, чтобы он соответствовал полости стены. Габаритные размеры. Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой.

Вверху: Оберните изоляцию из войлока вокруг трубы достаточно свободно, чтобы не сжимать изоляцию, и закрепите ее проволокой или лентой.

Как изолировать паровые трубы

Любая поверхность с температурой выше 120 ° F должна быть изолирована, включая поверхности котла, трубопроводы возврата пара и конденсата, а также фитинги.

  1. Измерьте длину изолируемой трубы и отрежьте втулка из стекловолокна в тон.Используйте стекловолокно высокой плотности на связке из смолы толщиной 1 дюйм. рукава, допущенные к использованию в системах водяного или парового отопления, т. формы утеплителя могут плавиться.
  2. Откройте предварительно отрезанный рукав из стекловолокна, потянув за фиксирующую планку.
  3. Установите муфту вокруг трубы и совместите самоуплотняющийся нахлест с муфтой.
  4. Закрепите его, сильно потерев липкую ленту, чтобы прилегать к втулке.
  5. Оберните высокотемпературную ленту вокруг трубы в месте соединения двух рукавов.
  6. Установите съемные изоляционные кожухи на колена, тройники и другие фитинги труб.
  7. Используйте герметик или пену для заделки отверстий в местах прохождения труб в стенах, полах, потолках или каркасе.
  8. Если трубы проходят через полости в наружных стенах, изолируйте стену. полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стеклопластик, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине.Проденьте половину войлока за трубы и вставьте ее в полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта, чтобы он соответствовал полости стены. Габаритные размеры. Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Изоляция для труб из стекловолокна высокой плотности поставляется с пароизоляционным покрытием и самоклеящимся швом.

Резюме

Следует избегать прокладки труб в наружных стенах. Если они должны быть расположены снаружи стены, домовладелец должен обеспечить изоляцию труб и наличие соответствующей полости за трубами устанавливается утеплитель. Герметизация полости стены поможет предотвратить обтекание труб холодным воздухом и проблемы с замерзанием.Все трубы горячего и холодного водоснабжения должны быть изолированы, что позволит сэкономить энергию за счет минимизации потерь тепла через трубопровод.

Ресурсы из 2012 IECC (Международный кодекс энергосбережения)

  • Таблица 402.4.1.1 Сантехника и электропроводка: следует разрезать изоляцию батона укладываться вокруг проводки и сантехники в наружных стенах; изоляция, которая соответствует пространству, должно заполнять пространство за трубопроводом и проводка.
  • R403.3 Трубопровод механической системы, способный пропускать жидкости выше 105 ° F или ниже 55 ° F, должен быть изолирован минимум до R-3.
  • R403.4.2 Трубопровод горячей воды должен быть изолирован не ниже R-3, если он соответствует любому из следующих условий: находится в безусловном пространстве; это диаметр больше дюйма; обслуживает более одного жилища; это бежит от водонагреватель на кухню; он бежит от водонагревателя к распределительный коллектор; находится под плитой перекрытия; он похоронен; это используется в системе рециркуляции, отличной от системы рециркуляции по требованию; или он превышает следующую максимальную длину тиража из распределения коллектора до точки использования: 30 футов для трубы 3/8 дюйма, 20 футов для трубы ½ дюйма, 10 футов для трубы дюйма или 5 футов для трубы диаметром более 3/4 дюйма.

Советы по установке газового обогревателя бассейна | Новости бассейна и спа

Правильно выполненная установка нагревателя гарантирует долгие годы безотказной работы клиентов и технических специалистов. Но неправильно установленный обогреватель может стать настоящим кошмаром для обслуживания из-за множества эксплуатационных проблем. Что еще более важно, эти обогреватели представляют собой риск для клиентов и технических специалистов, с которыми необходимо иметь дело, даже если они не имеют никакого отношения к установке. Если вы обслуживаете бассейн с неправильно установленным обогревателем и получаете травму, вы можете понести ответственность независимо от того, имели ли вы какое-либо отношение к аварии или нет.Если вы видите проблемы, связанные с установкой, вы должны уведомить своего клиента о ситуации, желательно в письменной форме. Это поможет вам избежать ответственности.
Для этого вы должны знать, на что обращать внимание при оценке установки. Хотя большинство требований, как правило, одинаковы среди поставщиков, вы всегда должны строго следовать собственным инструкциям каждого производителя по установке на стройплощадке.

Соблюдайте дистанцию ​​

Первый шаг в правильной установке касается размещения обогревателя относительно окружающей среды, в частности, зазоров.

Американский национальный институт стандартов помогает в этом, предлагая руководящие принципы (стандарт ANSI 2223.1), разработанные для удержания обогревателей, установленных внутри или снаружи, на безопасном расстоянии от всех горючих материалов, содержащихся в близлежащих стенах, ландшафтах или конструкциях. (Поскольку этот стандарт устанавливает требования к зазорам в зависимости от внешней температуры обогревателей, зазоры могут варьироваться.)

• Сзади и сторонам водонагревателя, не подключенным к водопроводу, требуется зазор не менее 6 дюймов. • Сторона подключения воды должна иметь минимум 12 дюймов зазора — рекомендуется 18 дюймов.
• Передняя часть обогревателя должна иметь зазор не менее 24 дюймов.

Кроме того, следующие зазоры основаны на Национальном кодексе топливного газа и являются универсальными для всех моделей газовых обогревателей:

• При установке обогревателя под свесом должен быть не менее 4 футов вертикального зазора от верхней части обогреватель должен быть направлен к свесу, и обогреватель должен быть открыт с трех сторон: • Верх обогревателя должен быть не менее чем на 5 футов ниже или смещен на 4 фута от ближайшего отверстия в здании, такого как окно или дверь; Кроме того, верх обогревателя должен быть не менее чем на 3 фута выше любых приточных воздухозаборников, расположенных в пределах 10 футов от агрегата.

Все обогреватели должны быть установлены на расстоянии не менее 5 футов от внутренней стены гидромассажной ванны, если она не отделена от гидромассажной ванны забором, стеной или другим постоянным барьером.

Надежная грелка

Обогреватель должен быть установлен на ровном негорючем основании, например, из кирпича или бетона. Если необходимо построить новую подушку, на ней должен быть зазор не менее 1 фута со всех сторон нагревателя.
Если в качестве основы используется бетонный шлакоблок, его необходимо выровнять так, чтобы все ячейки указывали одинаково; конец следует оставить открытым.Когда используется пустотелая кладка, подушка должна быть не менее 4 дюймов в высоту и покрыта куском листового металла 24-го калибра (или более тяжелым). Другой вариант: проконсультируйтесь с вашим дистрибьютором о том, есть ли синтетическая легкая негорючая прокладка для включения обогревателя.

Далее рассмотрим элементы. Если обогреватель размещается в зоне, подверженной сильным ветрам, блок необходимо установить на расстоянии не менее 3 футов от ближайшей стены, либо необходимо сконструировать ветрозащитный блок, чтобы минимизировать влияние ветра, отражающегося в обогреватель.(Большинство производителей предоставляют рекомендуемые уровни ветра, при которых также требуется устройство, известное как вентиляционная крышка. Некоторые производители теперь также оснащают свои обогреватели низкопрофильными вентиляционными узлами.) Без надлежащего воздушного потока вокруг обогревателя эффективное сгорание невозможно и сгорит ископаемое топливо не может быть безопасно удалено. Хотя это очевидная проблема на открытом воздухе, установка в помещении еще более чувствительна к таким соображениям, особенно в отношении вентиляции.

Внутренняя установка

Основные правила для обогревателей с герметичными камерами сгорания, устанавливаемых внутри помещений, просты и жестки:

• Если обогреватель устанавливается в месте, откуда воздух выходит из другого внутреннего помещения, пространство, в котором он установлен, должно быть соединенным с дополнительным воздушным пространством двумя вентиляционными отверстиями, а общая площадь помещения, где расположен обогреватель, и эта дополнительная комната должны составлять не менее 50 кубических футов на 1000 БТЕ входной мощности обогревателя.(В этом расчете также необходимо учитывать ввод БТЕ любых других газовых приборов в этом помещении, таких как домашний водонагреватель.)

• Помещение должно иметь два отверстия, одно из которых начинается на высоте 12 дюймов над полом, другие 12 дюймов от потолка, в соответствии с кодом. Верхнее отверстие предназначено для замещающего воздуха (вентиляции), а нижнее — для воздуха для горения (то, что использует обогреватель).

• Каждая модель обогревателя имеет особые требования к вентиляции для обеспечения надлежащего горения и предотвращения образования сажи.Производители выражают требования к вентиляции как квадратные дюймы чистого свободного воздуха. Типичное требование — 1 квадратный дюйм на 1000 БТЕ на входе для беспрепятственного открытия. При вентиляции обогревателей не угадайте. Всегда консультируйтесь с производителем или читайте руководство, чтобы узнать о требованиях к размеру вентиляционных отверстий для конкретной используемой модели.

• Для пространств, вентилируемых наружу, в помещении также должны быть верхние и нижние вентиляционные отверстия для ограниченного пространства. Отверстия должны подключаться напрямую или через воздуховоды.В качестве альтернативы вентиляционные отверстия должны подключаться к такой области, как чердак или подполье, напрямую выходить на улицу.

• Независимо от того, откуда в агрегат поступает воздух, для установки внутреннего обогревателя требуется вытяжной колпак, который выводит побочные продукты сгорания, в частности, оксид углерода, за пределы здания. Несоблюдение этого требования может привести к пожару или отравлению угарным газом. (Некоторые модели имеют конструкцию встроенного вытяжного колпака, которая не требует дополнительного внешнего кожуха.)

Диаметр вытяжного кожуха основан на Национальном кодексе топливного газа и может варьироваться от модели к модели.К вытяжному шкафу присоединена вентиляционная труба, выводящая продукты сгорания в наружный воздух; он должен иметь диаметр, равный или превышающий диаметр вытяжного кожуха.

Хотя вентиляторным обогревателям не требуется столько места, выпускное отверстие в вентиляционной трубе для других моделей обогревателей должно находиться не менее чем на 2 фута над поверхностью крыши и как минимум на 2 фута выше самой высокой точки на крыше в пределах 10 метров. футовый радиус расположения трубы. Поскольку вентиляционная труба подвергается воздействию элементов, она также должна быть закрыта одобренной вентиляционной крышкой, которая не позволяет ветру и воздуху вытеснять продукты сгорания обратно в вентиляционную систему.

При достижении этой точки безопасной вентиляции производители призывают монтажников избегать горизонтальных участков трубопроводов, если это возможно. Если горизонтальные участки неизбежны, вентиляционная труба должна иметь подъем не менее 1 дюйма на каждый фут горизонтального участка и иметь опору не менее чем через каждые 5 футов. Производители говорят также о том, что углы должны быть мягкими: соединения колен под углом 90 градусов должны быть сведены к минимуму. Наконец, должно быть расстояние не менее 4 футов от всех электрических и газовых счетчиков для трубопроводов.

Под давлением

Когда потребность в вентиляции будет удовлетворена, подумайте, получает ли агрегат достаточный запас топлива.Чтобы ответить на этот вопрос, посмотрите на линию, идущую от газового счетчика к обогревателю, и определите, подходит ли она для данной работы.

Давление газа измеряется в дюймах водяного столба или WCP, специальной мере давления на квадратный дюйм. Чтобы равняться 1 фунту на квадратный дюйм, требуется 28 дюймов WCP. Как правило, нагревателям, работающим на природном газе, требуется от 4 до 10 дюймов WCP во время работы нагревателя для обеспечения плавной работы. Нагреватели на жидком топливе требуют более высокого давления подачи.

Производители предлагают своим клиентам удобные таблицы размеров труб, ориентируясь на диаметры от 3/4 до 2 дюймов и работая с пробегами до 300 футов. (Для более длительных пробегов обратитесь к производителю.) Еще один фактор: большинство обогревателей приспособлено для работы на высоте менее 2000 футов над уровнем моря. За инструкциями по установке на больших высотах обращайтесь к производителю специальных высотных моделей.

Затем в списке топлива определите основные требования к установке газового соединения, а именно:

• Главный запорный газовый клапан и штуцер должны быть установлены в пределах 6 футов от нагревателя и снаружи рубашки нагревателя.• Газовый трубопровод должен иметь отстойник перед газовыми регуляторами нагревателя.
• Необходимо использовать жесткие газопроводы. (Никогда не следует использовать гибкую линию.)

После установки трубопровода систему необходимо испытать под давлением, чтобы убедиться в целостности. При испытании газовый трубопровод отсоединяется от нагревателя, чтобы избежать повреждения газорегулирующего оборудования нагревателя. Здесь труба закрывается колпачком в месте соединения и прикладывается давление, при этом на все стыки наносится мыльный раствор. (Никогда не проверяйте утечку газа спичкой или каким-либо пламенем.Кроме того, в некоторых местных нормах и правилах могут быть даже более строгие требования к испытаниям.)

Если при нанесении мыльного раствора образуются пузырьки, значит, утечка требует ремонта. Тестирование продолжается до тех пор, пока не будет обнаружено утечек.

Некоторые производители предлагают описанную выше процедуру для проверки горелки и трубки пилота. Здесь необходимо следить за тем, чтобы испытательное давление оставалось ниже 10 дюймов от WCP, чтобы не повредить газорегулирующий клапан.

Вода, холодная или теплая

Нагреватель должен быть установлен после насоса и фильтра и перед любым автоматическим оборудованием для дезинфекции.То есть вода не должна содержать твердых частиц или грязи, когда она попадает в нагреватель, а контакт с агрессивными химикатами должен быть сведен к минимуму за счет их размещения ниже по потоку.

Его также следует устанавливать как можно ближе к бассейну или гидромассажной ванне на участке водопровода, чтобы предотвратить ненужные потери тепла.

Нагреватель лучше всего размещать на уровне поверхности бассейна или как можно ближе к уровню, потому что производители предварительно настраивают свои реле давления для установок нагревателя, которые обычно находятся на 3 фута выше или ниже поверхности бассейна.Проконсультируйтесь с производителем для получения конкретных рекомендаций для надземных или подземных установок. Опять же, определение размеров имеет решающее значение: производители предоставляют конкретные рекомендации по выбору размеров труб или таблицы размеров труб в зависимости от скорости потока и расстояния пробега.

Одно важное соображение: при использовании труб из ПВХ расположите радиатор между нагревателем и трубопроводом — обычно это металлическая труба длиной примерно от 2 до 4 футов. Для получения наилучших характеристик полученных соединений ПВХ / металл используйте металлический фитинг с наружной резьбой и фитинг с внутренней резьбой из ПВХ.Там, где это разрешено правилами и инструкциями производителя, ХПВХ — высокотемпературный вариант ПВХ — может быть подключен непосредственно к нагревателю. Для компенсации расширения трубы на всех соединениях труб следует использовать гибкий герметик.

Примечание. Некоторые нагреватели теперь предназначены для прямого подключения ПВХ.

Во избежание повреждения пластиковых фильтрующих элементов, которое может быть вызвано обратным сифоном горячей воды в фильтр, на линии между фильтром и нагревателем должен быть установлен обратный клапан.Точно так же, чтобы вода с высокой концентрацией химикатов не попадала в нагреватель и, возможно, не вызывала коррозию теплообменника, между проточным устройством подачи химикатов и нагревателем должен быть специальный химически стойкий обратный клапан.

Установка может потребовать или не потребовать использования внешнего байпасного клапана и клапана сброса давления: обязательно ознакомьтесь с руководством по установке на предмет требований каждой модели и других условий, при которых могут потребоваться такие устройства управления.

ПРОВОДКА ДЛЯ НАГРЕВА

Милливольтные (или непрерывные пилотные) системы не требуют электрического обслуживания нагревателя.Однако для повышения энергосбережения в некоторых областях потребовались обогреватели для использования систем прерывистого зажигания, которые требуют подключения к электросети или сетевого напряжения.

В большинстве случаев квалифицированный лицензированный электрик должен выполнять или оценивать эту часть работы — от панели автоматического выключателя до нагревателя или от стороны нагрузки таймера до нагревателя.

Большинство моделей нагревателей рассчитаны на питание 120 или 240 вольт. Согласно Национальному кодексу топливного газа требуется медный провод 14-го калибра для подключения к газовым обогревателям.Электропроводка должна быть проложена в водонепроницаемом кабелепроводе и жестко подключена к устройству.

Если циркуляционная система работает с таймером, старые нагреватели должны быть оборудованы переключателем низкого напряжения, который отключает нагреватель перед выключением насоса. Эта схема называется переключателем пожарного обогревателя.

Для милливольтного нагревателя длина провода между нагревателем и таймером не должна превышать 30 футов. Сопротивление при длительных пробегах снизит милливольт до уровня, который не будет поддерживать надежную работу газового клапана.

Наконец, все такие высоковольтные цепи требуют заземления и соединения в соответствии с Национальным электротехническим кодексом.

PSN благодарит Raypak Inc. за помощь в написании этой статьи.

ФНР-100

ФНР-100

FNR-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907

Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной эксплуатации печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Стеновая защита

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Их не должно быть устанавливаются в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух размером 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или более при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они тоже должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
Листовой металл толщиной 28 на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.

Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Прочие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.

Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолок. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие может быть закрыто или накрыто негорючим изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемой, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный дымовая труба, — длина горизонтального участка не должна превышать 100 процент высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен как минимум тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен согласно указаниям производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если каминное отверстие не загерметизировано. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымовой трубе. воспламеняется — обычно от особенно горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы один раз в год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумным способом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины, вентиляционные отверстия. 1977. Национальная противопожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)
    Допуски для теплогенераторов, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3,00 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предупреждение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома

РУБ 3/86

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Правила размещения, которые необходимо соблюдать при установке наружного блока переменного тока | Установка кондиционера в Ирвинге, Техас — K&S Heating и AIr

Недавно команда K&S Heating and Air получила жалобу от клиента: их сплит-система кондиционирования не обеспечивает достаточного охлаждения.Далее клиент сообщил нам, что сплит-система была куплена только прошлым летом, и возникновение проблемы было постепенным.

Это стало для нас неожиданностью. Поскольку хладагент очень редко загрязняется или воздушные фильтры настолько сильно забиваются — две наиболее распространенные причины недостаточного охлаждения — в течение 12 месяцев.

Если учесть, что кондиционер был установлен в отдельном бунгало, это становится еще более маловероятным.

Осмотр…

Решили навестить и самостоятельно разобраться в проблеме. Как только мы добрались до места установки и попросили клиента направить нас к месту, где был установлен наружный блок, мы сразу же осознали основную причину проблемы.

Это было заметно.

Наружный блок был установлен примерно в одном футе от стены здания.

Кто бы ни устанавливал наружный блок, не соблюдал правила размещения — важное соображение, связанное с процессом установки сплит-кондиционера.

Как компания, имеющая большой опыт в сфере обслуживания и установки кондиционеров в Ирвинге, TX , это не первый случай, когда мы сталкиваемся с неправильной практикой установки. Профессионалов HVAC, которым не хватает опыта, иногда можно признать виновными в том, что они не приняли во внимание габаритные расстояния при установке наружного блока. Мы тоже это сделали, когда только начинали. Это часть кривой обучения профессионала в области HVAC.

Однако после инцидента мы решили что-то с этим делать.Итак, мы придумали этот блог. Домовладельцы могут использовать информацию в этом блоге, чтобы убедиться, что наружный блок их системы кондиционирования установлен надлежащим образом. В то время как профессионалы HVAC, выполняющие установку кондиционера в Irving TX , впервые могут использовать его как своего рода контрольный список для соблюдения надлежащей практики установки.

Но сначала вопрос:

Почему важно соблюдать инструкции, касающиеся безопасных расстояний, при установке наружного блока вашего кондиционера?

Ваш кондиционер нуждается в беспрепятственном потоке воздуха через конденсатор и компрессор наружного блока для эффективной работы.Если наружный блок установлен слишком близко к препятствию, которое может ограничить поток воздуха, эффективность работы вашего кондиционера снизится. Кроме того:

  • Вам не хватает охлаждения.
  • Кондиционер будет потреблять больше электроэнергии для охлаждения, следовательно, вам будет выставлен более высокий счет.
  • Тепло, генерируемое внутри компрессора и конденсатора, не отводится, что сокращает срок службы компонентов вашего кондиционера.

Следовательно, для специалиста по ОВК, нанятого для установки кондиционера в Irving TX , важно соблюдать инструкции, влекущие за собой правила размещения, при установке наружного блока раздельного кондиционера.

Как определить свободные расстояния для наружного блока кондиционера?

Инструкции относительно требований к допускам различаются от производителя к производителю. Итак, лучший способ определить правила размещения наружного блока — это обратиться к Руководству по установке производителя.Требования к допускам, содержащиеся в руководстве, являются стандартами и должны строго соблюдаться, как указано.

Однако иногда невозможно получить доступ к руководству по установке. Или может случиться так, что содержание руководства не содержит инструкций относительно конкретного препятствия, с которым вы можете столкнуться при выполнении установки.

Вот здесь-то и приходит на помощь практическое правило.

Правила размещения: практическое правило

Эмпирическое правило охватывает требования к свободному пространству, в основном для четырех типов препятствий, с которыми столкнется специалист по HVAC, выполняющий установку кондиционера в Ирвинге, штат Техас .Это:

  • Строительные преграды, например стена, забор и т. Д.
  • Ландшафтные заграждения, например, кустарники, горшечные растения и т. Д.
  • К механическим препятствиям относятся такие системы, как вытяжное отверстие кухни, клапан заполнения масляного бака и т. Д.
  • Два или более наружных блока, расположенных в непосредственной близости друг от друга.

Требования к свободному пространству при наличии конструктивного препятствия

При установке наружного блока кондиционера необходимо учитывать множество конструктивных препятствий.Это могла быть стена. Это мог быть забор. Общее практическое правило — соблюдать безопасное расстояние не менее 2 футов между наружным блоком и конструкционным препятствием.

Как насчет размещения наружного блока рядом с окном или входной дверью комнаты?

Это нормально, если отработанный воздух, выпускаемый наружным блоком, не попадает в комнату. Длительная непрерывная работа может привести к тому, что отработанный воздух повлияет на температуру в помещении.

Требования к свободному пространству при препятствии ландшафтного дизайна

Специалисты

HVAC, нанятые для установки кондиционеров в Ирвинге, штат Техас , также должны принимать во внимание такие препятствия, которые возникают при озеленении, такие как кусты, комнатные растения и высокая трава. Некоторые домовладельцы предпочитают устанавливать наружный блок рядом с ландшафтным препятствием, чтобы он выглядел незаметно. Этого следует избегать. Потому что, как и строительные препятствия, ландшафтные объекты могут также ограничивать поток воздуха через наружный блок сплит-кондиционера.Обрежьте все наросты и убедитесь, что вы поддерживаете расстояние не менее 2 футов между наружным блоком и ландшафтным препятствием.

Требования к свободному пространству в случае механического препятствия

Механические системы, такие как вытяжное отверстие кухни, выходное отверстие сушилки для одежды и выходное отверстие нагревательного прибора, также создают препятствия для потока воздуха. Не только это, но и некоторые механические системы, такие как клапан заполнения масляного бака и газоотводчик, несут опасность возгорания, если устройство установлено в непосредственной близости от любого из них.Таким образом, необходимо поддерживать минимальное расстояние 4-8 футов между наружным блоком и механической системой, и, где это возможно, лучше установить блок в другом месте.

Требования к свободному пространству между двумя наружными блоками

Когда два наружных блока расположены слишком близко друг к другу, они могут в конечном итоге конкурировать за воздухозаборник, что ограничивает поток воздуха к обоим. Более того, также высока вероятность того, что устройство может в конечном итоге принять теплый воздух, выбрасываемый другим устройством, что может серьезно ухудшить его производительность.Специалисты по HVAC, впервые выполняющие установку кондиционера в Ирвинге, штат Техас , должны выдерживать минимальное расстояние 4 фута между двумя наружными блоками.

K&S Отопление и воздух обеспечивает профессиональную установку кондиционера

в Ирвинге, Техас

K&S Heating and Air, предлагает профессиональную установку кондиционеров в Ирвинге, Техас . У нас есть опыт и знания, чтобы предложить вам решение, которое наилучшим образом соответствует вашим потребностям.Чтобы связаться с нами нажмите здесь.

Советы по установке теплового насоса для бассейна

В этой статье изложены наши советы по установке теплового насоса для бассейна, которые представляют собой наилучший способ установки теплового насоса для бассейна.

Установка теплового насоса для бассейна — довольно простая задача, которую может выполнить владелец бассейна, местный инженер или один из наших опытных инженеров по установке. Тем не менее, всегда следует соблюдать рекомендации производителя, чтобы не аннулировать гарантию или помешать правильной работе теплового насоса.

Если вы хотите, чтобы мы установили для вас тепловой насос, свяжитесь с нами, чтобы получить расценки на установку.

Вот несколько советов, если вы решите установить тепловой насос для бассейна самостоятельно: —

Для теплового насоса требуется: —

1. Подходящее место

Выберите место для вашего теплового насоса, где он будет иметь хороший поток воздуха. Оптимальная эффективность теплового насоса зависит от хорошей циркуляции воздуха.

По возможности тепловой насос следует всегда устанавливать на открытом воздухе, чтобы он мог получать хороший приток свежего воздуха для работы и отвода тепла.

Минимальные зазоры для тепловых насосов с горизонтальным вентилятором показаны выше

Минимальные зазоры для тепловых насосов с вертикальным вентилятором показаны выше

Убедитесь, что воздух, выбрасываемый вентилятором, не сталкивается с препятствиями и может рециркулировать обратно в тепловой насос.

Тепловые насосы для бассейнов бывают двух основных типов — модели с вертикальным вентилятором и горизонтальным вентилятором. Вертикальные модели с вентилятором будут втягивать воздух по бокам теплового насоса и выдувать более холодный воздух вверх из верхней части устройства.Вы должны убедиться, что над тепловым насосом нет препятствий, которые могут вызвать рециркуляцию удаляемого воздуха обратно в блок, так как это снизит его эффективность, например, низко висящие деревья или крыши и т. Д.

Аналогичным образом модели с горизонтальным вентилятором будут втягивать воздух с задней стороны блока и выдувать более холодный воздух с передней стороны теплового насоса. Лучше больше места, но как минимум вы должны оставить 300 мм позади теплового насоса и 2 метра перед ним. Опять же, удаляемый воздух должен иметь возможность уноситься, не задев препятствий, например, живых изгородей, заборов и т. Д., Которые могут вызвать рециркуляцию воздуха.

Вертикальные модели вентиляторов должны иметь зазор не менее 2 футов (600 мм) по бокам и никаких препятствий сверху, как показано на схеме ниже.

Минимальные требования к зазору

Требуемые зазоры для теплового насоса типа Duratech

Тепловые насосы для бассейнов следует по возможности устанавливать на открытом воздухе, чтобы обеспечить приток свежего воздуха. Однако некоторые из них могут быть установлены внутри насосной станции — см. Раздел ниже.

Постарайтесь разместить тепловой насос рядом с насосом для бассейна, чтобы минимизировать трение в трубах.Если у вас слишком длинный участок трубы, возможно, у вас недостаточный расход воды через тепловой насос, и вам может потребоваться модернизировать насос для бассейна или использовать трубы большего диаметра к тепловому насосу и от него, чтобы уменьшить трение в трубах и поддерживать хорошую воду. скорость потока.

Большинство тепловых насосов указывают номинальный расход воды в своих таблицах технических характеристик. Если поток воды через тепловой насос слишком низкий, тепловой насос может перегреться, и предохранительный механизм выключит агрегат.

Not Like This — Зал стыда!

Некоторые примеры неправильной установки теплового насоса в бассейне.

Тепловой насос в деревянном ящике, без воздушного потока!

Примеры правильной установки тепловых насосов см. В нашей фотогалерее

2. Расход воды

Большинство наших тепловых насосов для бассейнов указывают требуемый расход воды в таблице технических характеристик. Если расход воды слишком низкий, вода в тепловом насосе перегреется, и тепловой насос выключится.

Проверьте расход воды из насоса бассейна и через фильтр, чтобы убедиться, что он достаточно высок для теплового насоса бассейна.

Обратите внимание, что существует максимально возможный поток через трубу бассейна любого размера независимо от мощности вашего насоса. Для больших тепловых насосов может быть невозможно обеспечить достаточный поток воды через маленькие трубы (например, трубы 1,5 дюйма). Пожалуйста, свяжитесь с нами для получения консультации по этому поводу.

Мы продаем расходомеры воды, которые покажут вам расход в ваших трубах.

См. Раздел «Аксессуары».

Вам также следует регулярно промывать фильтр для бассейна, чтобы обеспечить надлежащий расход воды.

3. База

Основание теплового насоса должно быть ровным и прочным. Можно использовать как бетонное основание, тротуарную плитку, уложенную на песок, так и деревянный настил.

Вибрация теплового насоса будет минимальной и не повредит тротуарную плитку.

Тепловой насос может быть установлен выше или ниже уровня воды. Единственным условием является то, что циркуляционный насос бассейна достаточно мощный, чтобы обеспечивать расход воды, необходимый тепловому насосу для работы.

Мы также продаем монтажные ножки и легкие плиты для монтажа теплового насоса.Это помогает поднять тепловой насос над землей, а также снижает уровень шума и вибрации.

Во время работы теплового насоса с него может капать конденсат, особенно во влажных условиях. Вы должны учитывать конденсат, который будет выходить из агрегата в базовой конструкции, поскольку количество воды может быть значительным и вызвать образование лужи. Например, если агрегат установлен на деревянном настиле, в настиле можно сделать отверстия, чтобы конденсатная вода могла стекать и не вызывать гниение древесины.

У некоторых тепловых насосов есть выпускная труба для воды, которая отводит конденсат, или к ней можно присоединить кусок шланга, чтобы отвести воду в определенное место.

Некоторые клиенты ошибочно полагают, что в тепловом насосе есть утечка, хотя на самом деле вода, поступающая из теплового насоса, представляет собой обычный конденсат

4. Электроснабжение

Перед покупкой теплового насоса для бассейна вы должны проверить рабочий ток и пиковый ток, указанные в листинге для вашей желаемой модели.

Убедитесь, что ваша электрическая сеть достаточна для поддержки рабочих и пусковых токов для устройства.

Обычно рекомендуется проложить специальный кабель к вашему электрическому потребительскому блоку для теплового насоса и установить специальный выключатель для теплового насоса.

Большинство тепловых насосов при запуске потребляют более высокий электрический ток. Это длится всего миллисекунду или около того, пока компрессор запускается, а затем ток возвращается к нормальному рабочему току для устройства.

Требуемый размер автоматического выключателя обычно указывается в перечне для каждого теплового насоса и обычно немного превышает пусковой ток.

Обычно вы используете автоматический выключатель (предохранитель) типа «D» с тепловым насосом. Автоматический выключатель типа «D» позволяет использовать более высокий ток при запуске (при запуске компрессора) без отключения выключателя.

Если у вас очень «чувствительное» электроснабжение, некоторые тепловые насосы имеют дополнительную (или встроенную) опцию «плавного пуска».Опция плавного пуска «снижает» пусковой ток до рабочего тока, чтобы избежать скачков мощности при запуске.

Комплект / опция плавного пуска обычно требуется только для установок с большим однофазным тепловым насосом (например, 30 кВт) с ограниченным или чувствительным источником питания. В экстремальных ситуациях при запуске теплового насоса может мигать домашнее освещение или срабатывать автоматический выключатель. Комплект плавного пуска помогает предотвратить это.

Вариант плавного пуска обычно не требуется в Великобритании, на небольших тепловых насосах или трехфазных тепловых насосах.Пожалуйста, свяжитесь с нами для получения дальнейшей информации.

Мы продаем сторонний модуль плавного пуска, который можно добавить практически к любому тепловому насосу. Это указано в разделе

«Аксессуары».

Армированный кабель обычно используется для питания теплового насоса. Это необходимо для предотвращения случайного повреждения кабеля (например, при прокалывании его лопатой).

Требуемый размер (толщина) кабеля зависит от длины используемого кабеля. Для более длинного кабеля потребуется более толстый кабель из-за повышенного сопротивления длинного кабеля.

Армированный кабель должен быть проложен к поворотному разъединителю, который должен быть расположен в пределах 1 метра от теплового насоса, чтобы можно было легко отключить питание теплового насоса.

Электромонтажные работы должны выполняться квалифицированным электриком, который может рассчитать необходимое сечение кабеля.

Тепловой насос также должен быть правильно заземлен.

Поскольку тепловой насос находится на открытом воздухе, электрическая цепь также должна быть защищена УЗО

Большинство домов имеют однофазное электроснабжение.Трехфазное электроснабжение обычно встречается только на больших объектах или в коммерческих установках. Если вы не уверены, возможно, у вас однофазное электроснабжение, но попросите электрика подтвердить это.

Однофазные источники питания работают при напряжении около 230–240 В в Великобритании и имеют один провод под напряжением, нейтраль и землю и являются наиболее распространенным типом питания в жилых домах.

Более крупные объекты могут иметь трехфазное питание. Обычно он работает при напряжении 380–415 В и использует три провода под напряжением, нейтраль и заземляющий провод.

Обратите внимание, что большинство 3-фазных установок рассчитаны на 380–415 В, однако во Франции можно найти как 380–415 В, так и некоторые старые трехфазные источники питания на 220 В, поэтому перед заказом проверьте, какой тип у вас установлен.

Все наши тепловые насосы предназначены для работы с источниками питания 50 Гц (которые используются по всей Европе)

Обратите внимание, что в США используется источник питания 60 Гц. Тепловые насосы согласно спецификации США не будут работать в Великобритании или Европе. Все наши тепловые насосы рассчитаны на питание от сети 50 Гц.

Мы можем поставить электрическую соединительную коробку со встроенным таймером для вашего насоса для бассейна — см. Раздел «Аксессуары».

Электрические блоки управления могут быть сконструированы в соответствии с вашими требованиями. Пожалуйста, свяжитесь с нами для цитаты.

5. Сантехника

Тепловой насос легко добавить к существующей системе трубопроводов бассейна.

Сначала проверьте, какой у вас размер труб.

В Великобритании это обычно трубы диаметром 1,5 или 2 дюйма. В Европе чаще встречается 50 мм. Проверьте надпись на существующих трубах и коленах, чтобы узнать, какой у вас размер. Не измеряйте только внешний диаметр труб или фитингов, так как он часто отличается от требуемого размера, и вы можете случайно заказать трубы и фитинги неправильного размера!

например, труба бассейна 1,5 дюйма имеет внешний диаметр примерно 1,9 дюйма (1,5 дюйма относится к внутреннему диаметру труб для британских размеров и внешнему диаметру для метрических размеров)

Как только вы узнаете существующий размер трубы, вы будете знать, какой размер соединителей и колен вам понадобится.

В Великобритании наиболее распространены трубы диаметром 1,5 дюйма, а в Европе — трубы диаметром 50 мм.

Каталог трубопроводной арматуры см. В разделе «Аксессуары».

Если у вас есть существующий обогреватель бассейна, например, газовый или масляный котел, то, если он все еще работает нормально, мы рекомендуем вам оставить его на месте и поставить тепловой насос в соответствии с существующим котлом.

Это позволит вам запустить и тепловой насос, и бойлер, если это необходимо для быстрого нагрева бассейна. Старый обогреватель также может помочь дополнить тепло от теплового насоса в очень холодную погоду, чтобы продлить купальный сезон.

По возможности вода должна проходить сначала через тепловой насос, а затем через существующий нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению. Термостат на существующем нагревателе (например, газовом бойлере) можно установить ниже, чем на тепловом насосе, чтобы существующий нагреватель работал только в случае необходимости.

К тепловому насосу всего две трубы — «подающая» и «обратная».

Мы рекомендуем вам установить «байпасную» схему с вашим тепловым насосом

Байпас представляет собой серию из 3-х клапанов.Они позволяют изолировать тепловой насос, чтобы вода не протекала через него.

Байпас также позволяет регулировать расход воды для достижения оптимальной производительности теплового насоса. Мы с радостью посоветуем, как соответствующим образом отрегулировать расход в зависимости от марки и модели используемого теплового насоса.

Как правило, вы должны стремиться к тому, чтобы разница между температурами воды на входе и на выходе составляла примерно 1-2 градуса

Мы продаем байпасные комплекты в разделе «Аксессуары»

.

Это требуется зимой, когда вам нужно слить всю воду из теплового насоса, чтобы предотвратить повреждение в результате замерзания, однако у вас может быть замерзание на насосе бассейна и, возможно, вы захотите продолжить циркуляцию воды по трубам вашего бассейна.

Установка байпаса также позволяет регулировать расход воды, проходящей через наш тепловой насос. Слегка открыв перепускной клапан, вы можете уменьшить поток воды через тепловой насос.

Не допускайте замерзания воды внутри теплового насоса зимой, так как это может привести к растрескиванию теплообменника и обычно не покрывается гарантией производителя на повреждение от замерзания / замерзания. Мы продаем широкий ассортимент зимних покрытий для тепловых насосов для бассейнов, чтобы защитить ваш агрегат — см. Раздел

, посвященный аксессуарам.

Трубки, ведущие к тепловому насосу и от него, могут быть изолированы, чтобы уменьшить потери тепла.

Тепловой насос обычно устанавливается в качестве последнего элемента в потоке воды перед возвратом воды в бассейн, т. Е. После фильтра.

Единственное исключение — если у вас есть блок хлорирования, и в этом случае это должен быть последний элемент перед возвращением воды в бассейн, чтобы концентрированный хлор не проходил через тепловой насос, поскольку это может вызвать преждевременную коррозию теплообменника. .

Тепловой насос можно установить рядом с любым имеющимся у вас нагревателем (например, газовым нагревателем).Это позволяет использовать газовый обогреватель, а также тепловой насос, если требуется, либо для быстрого нагрева бассейна, либо если температура воздуха слишком низкая для эффективной работы теплового насоса, например, в сезон купания.

Постарайтесь, чтобы вода проходила сначала через тепловой насос, а затем через газовый / масляный нагреватель, чтобы тепловой насос выполнял большую часть работы по отоплению, а существующему котлу нужно было только «поднять» температуру.

6. Несколько тепловых насосов

Для больших бассейнов можно использовать два тепловых насоса вместе

Бассейны

или даже больше могут использовать четыре тепловых насоса

Несколько тепловых насосов можно подключить последовательно или параллельно.Пожалуйста, свяжитесь с нами, чтобы узнать, какой метод лучше всего использовать в вашей ситуации.

7. Установка теплового насоса в помещении

По возможности, тепловой насос следует всегда устанавливать на открытом воздухе, так как им требуется постоянный приток свежего воздуха для работы и отвода тепла. Однако можно установить некоторые модели внутри помещения для растений. Для моделей с вертикальными вентиляторами можно сконструировать воздуховоды, отводящие удаляемый воздух через стену здания.

Для моделей с горизонтальным вентилятором их можно разместить вплотную к стене и проделать в стене отверстие на одной линии с вентилятором, чтобы выпускаемый воздух мог выходить наружу.

Следует избегать рециркуляции удаляемого воздуха обратно в тепловой насос.

Для установки внутри помещений также необходимо позволить воздуху проникать в насосную станцию. На противоположной стороне насосной следует установить вентилируемую дверь или решетку, которая должна быть достаточно большой, чтобы свежий воздух попадал в комнату с той же скоростью, что и выходит из комнаты.

Для закрытых бассейнов размещение теплового насоса внутри здания бассейна может помочь осушить воздух за счет втягивания свежего воздуха в комнату бассейна и использования теплового насоса для удаления влажного воздуха.

Недостатком такой схемы является то, что температура воздуха в помещении бассейна скоро снизится до такой же, как температура наружного воздуха. Для закрытых бассейнов это может быть нежелательно, и тогда может потребоваться какой-то подогрев воздуха, что сведет на нет пользу от размещения теплового насоса в помещении.

Воздуховод вертикального теплового насоса с вентилятором на улицу Установка горизонтального теплового насоса с вентилятором в производственном помещении

8.Крытые бассейны

Крытые бассейны предъявляют другие требования к открытым, главное отличие состоит в том, что необходимо осушать влажный воздух, а также нагревать воздух зимой.

Обычно для закрытых бассейнов температура воздуха должна быть на 1 градус выше, чем температура воды в бассейне. например, вода в бассейне = 28 ° C, температура воздуха = 29 ° C.

Для закрытых бассейнов мы продаем все в одном устройстве от Heatstar или Calorex, которое обеспечивает подогрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне.Пожалуйста, свяжитесь с нами для уточнения деталей.

Есть два основных варианта закрытых бассейнов: —

  1. Тепловой насос для бассейна и отдельные напольные или настенные осушители. Осушители могут иметь встроенные электрические обогреватели для подогрева воздуха в помещении бассейна зимой.
  2. Все в одном устройстве, обеспечивающее нагрев воздуха, осушение воздуха, подачу свежего воздуха и подогрев воды в бассейне. Этим агрегатам нужны воздуховоды, чтобы обдувать осушенным воздухом любые стеклянные окна, чтобы предотвратить образование конденсата.
Heatstar Gemini — Все в одном устройстве Calorex Отдельно стоящий осушитель воздуха Vaporex

Мы также можем спроектировать систему, которая приводится в действие тепловым насосом бытового типа с воздушным источником и питает буферный резервуар.

Мы предлагаем услуги по проектированию крытых бассейнов, чтобы помочь выбрать и определить все оборудование для закрытых бассейнов.

Дополнительную информацию см. На нашей странице «Крытые бассейны»

9.Тепловые насосы для гидромассажных ванн и купален

Наши тепловые насосы также могут быть установлены в гидромассажных ваннах и бассейнах.

Использование теплового насоса обычно приводит к значительному снижению эксплуатационных расходов по сравнению с электрическим нагревателем, и использование теплового насоса в спа-салонах и гидромассажных ваннах становится все более популярным.

Требуемая температура воды может быть установлена ​​максимум на + 40 ° C

Тепловой насос просто подключается к существующему контуру спа

Мы рекомендуем оставить существующий электронагреватель в качестве резервного нагревателя теплового насоса для очень холодных (минусовых) температур воздуха.

В идеале вода должна проходить сначала через тепловой насос, а затем через электрический нагреватель.

Свяжитесь с нами, если вы хотите получить какой-либо совет по установке теплового насоса в гидромассажную ванну или бассейн для плавания.

10. Примеры установки

Ниже приведены некоторые фотографии из нашей фотогалереи , на которых показаны установки, выполненные с использованием тепловых насосов, поставляемых компанией HeatPumps4Pools

.
Установка Heat Perfector 20 кВт в графстве Эссекс, Великобритания. Агрегат установлен на тротуарной плитке. Трубопровод изолирован. Существующие трубопроводы выходят из бассейна к тепловому насосу. Устройство водопровода — обратите внимание на систему перепускных клапанов, позволяющую изолировать агрегат и слить воду в зимний период.
Тепловой сифон, установленный на юге Франции в 2009 году.

Установка Heat Perfector 32 кВт

Чтобы увидеть другие примеры установки, пожалуйста, посетите нашу фотогалерею

Дополнительные советы по установке теплового насоса см. Также на странице часто задаваемых вопросов.

11.Услуги по установке — Давайте установим для вас

Мы предлагаем полный комплекс услуг по установке тепловых насосов для бассейнов с привлечением наших квалифицированных инженеров.

Наши инженеры — квалифицированные электрики и опытные инженеры по тепловым насосам, которые установят ваш тепловой насос в соответствии с инструкциями производителя.

By alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
