Полипропиленовые трубы для отопления частного дома

Монтаж отопления из полипропиленовых труб в частном доме

Монтаж отопительной системы с помощью полипропиленовых труб – это процесс не сложный, однако, требующий специальных знаний и умений. Полипропилен (трубы) монтируется с минимальным количеством изгибов, также специалисты стараются использовать как можно меньше деталей.
Стоит сказать, что монтирование полипропиленовых труб отопления в домах частного сектора выполняется по-разному. Сегодня специалисты различают два разноплановых метода монтажа трубопровода:

• скрытый метод;
• открытый метод.

Что касается скрытого метода, то такой желательно доверить профессиональным монтажникам – это сложный процесс. Открытое монтирование также может быть различным:

• коллекторная конструкция;
• последовательная конструкция;
• конструкция с проходными розетками.

Удобство монтажа достигается так же за счет универсальности. Можно обустроить систему так, как вам угодно. Речь идет о присоединении к радиаторам – подключение может быть:

• нижним;
• боковым;
• однотрубным или двухтрубным.

Все это обуславливается еще на стадии проектирования – рисуется схема, на которой указывается все, вплоть до установки самых мельчайших деталей – муфт, уголков, креплений.

Еще одним аспектом, который можно назвать комфортным в процессе монтажа, является специальная сварка. Нет, не нужно думать, что это какая-то огнеопасная работа – все гораздо проще! Используется специальный паяльник, который, нагреваясь до 250°C, спаивает элементы между собой.

Не нужно думать об отделке помещений, не нужно подстраиваться к строительным работам в помещении – монтаж PPR-труб абсолютно прост.

Сначала нарезаются элементы труб с помощью специальных ножниц. Далее эти отрезки зачищаются тщательным образом и подвергаются пайке.

Сам процесс пайки не сложный — элементы совмещаются с помощью небольшого усилия под действием паяльника. Далее их нужно оставить на некоторое время для остывания, по истечении которого получается абсолютно цельная конструкция. Разъединить ее практически невозможно.

Вариантов монтажа много!

Самый распространенный вариант монтажа системы отопления – это монтаж трубопровода в стенах. Трубопровод монтируется после установки котла и инсталляции всех радиаторов. После выполнения несложной разметки детали соединяются и крепятся к стенам. Еще одним из самых популярных методов прокладки труб является монтирование трубопровода в стяжке. Зачастую, такой вид прокладки используется при обустройстве системы «теплого пола».

Много скептиков говорят о нецелесообразности данного использования, ссылаясь на проблематику демонтажа такой системы на момент поломки. Однако, большинство специалистов утверждают, что установка такой системы намного выгоднее по экономии и по долговечности, ведь при небольшой температуре система будет работать очень долго.

Оцинкованные трубы для систем отопления и водоснабжения

Можно ли использовать оцинкованные трубы для систем отопления и горячего водоснабжения.

Очень часто можно услышать от заказчика вопрос, можно ли использовать оцинкованные трубы для систем отопления и горячего водоснабжения? Иногда этот вопрос даже произносится с упреком, почему вы нам ставите «ржавые» трубы? Экономите на нас! А действительно почему? Зачем ставить «ржавую» трубу или пластик, который плавится от высокой температуры, ведь всем давно известны оцинкованные трубы, которые не гниют и служат более 50 лет.

Оцинкованные трубы

Ответ здесь простой и однозначен, оцинкованные трубы для системы отопления и горячего водоснабжения с температурой свыше 55 градусов ставить нельзя и вот почему. При нагреве теплоносителя в системе отопления или горячего водоснабжения свыше 55 градусов, а особенно сильно 70°С в теплоносителе происходит химическая реакция с активным отслаиванием цинка, при этом сначала забиваются фильтра и тонкие участки труб, затем на трубах появятся свищи и система отопления естественно дает течь.

Если в качестве теплоносителя у вас используется вода, а она у нас используется в 99 процентах систем отопления садовых и дачных домов и 100% многоквартирных домов, в воде свыше 70 градусов, а особенно после 82 градусов активно выделяется кислород. Как известно кислород активный катализатор, ускоряющий любые химические процессы. Следовательно, процесс коррозии пойдет еще быстрее.

Не лучшим образом дело обстоит и с холодным водоснабжением, в случае если у Вас вода идет по расписанию, или ее очень часто не бывает. Попеременный контакт оцинкованных труб с водой, а затем с воздухом очень плохо отражается на их целостности, оцинкованные емкости и трубы в таких условиях дают течь через два три года. И только оцинкованные трубы, работающие без перепадов температур и перебоев с водой, служат тридцать лет и более. Кстати тоже при условии, если они изолированы от влаги и снаружи.

Есть ли альтернатива оцинкованным трубам.

Труба армированная стекловолокном

Так какая же альтернатива оцинкованным трубам существует, неужели мы вынуждены пить воду, текущую по ржавым трубам. Естественно нет. Уже много лет выпускается, и применяется повсеместно для воды полиэтилен низкого и высокого давления, а для горячей воды так называемые трубы PPRS (полипропиленовые армированные трубы) или как говорят сейчас повсеместно в рекламе – это же «кальде». Такие трубы выдерживает температуры до 90 градусов Цельсия, правда срок их службы при такой температуре не более 6 месяцев, но, сколько дней в году в наших теплоцентралях бывает такая температура? А вот владельцам частных домов, использующих в своих системах отопления полипропиленовые трубы, об этом забывать не стоит. Температура в неправильно спроектированной или смонтированной системе отопления может очень длительное время держаться на температурном пределе использования полипропиленовых труб, в результате чего они могут покрыться отдулинами и разрушиться.

Данный дефект характерен для систем отопления с автоматическими регуляторами на отопительных приборах. Когда на котле 85 градусов постоянно, а теплом управляют радиаторные регуляторы. Эта также плохо, как и температура в системе отопления ниже 55 градусов, когда на трубах, а особенно внешних поверхностях котла и его дымохода образуется конденсат. Говорят — котел плачет, и естественно его поверхности, особенно дымохода, даже если он и из нержавеющей стали, активно подвергаются коррозии.

И так:

ответ на вопрос — можно ли использовать оцинкованные трубы для систем отопления и горячего водоснабжения и что лучше использовать «ржавую» трубу или трубы PPRS получен.

Если у кого еще есть вопросы или Вам необходим проект системы отопления для частного дома и грамотные профессионалы для его реализации добро пожаловать к нам. Предприятие работает на данном рынке услуг с 1985 года, имеет СРО и аттестованных специалистов. Проектирует и строит крышные и обычные котельные, ведет монтаж систем отопления жилых многоквартирных и частных домов. Примеры наших работ, адрес и телефоны на следующей странице.

Какие полипропиленовые трубы лучше со стекловолокном или фольгой

Полипропиленовые трубы многие считают лучшими. Они действительно имеют очень хорошие технические и эксплуатационные характеристики: не корродируют, не взаимодействуют с водой, не изменяют её состав и вкус, имеют длительный срок эксплуатации — до 50 лет, имеют очень гладкие стенки, на которых не образуются осадки. В общем, достоинств очень много. Осталось решить, какие полипропиленовые трубы лучше, а это совсем непросто. Придётся разбираться в некоторых тонкостях.

Решить, какие полипропиленовые трубы лучше, непросто

Содержание статьи

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные:
  • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
  • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения.

Один метр однослойной трубы при нагреве на 100 °C становится длиннее на 15 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлинения. Если есть прослойка стекловолокна, температурное расширение в 4–5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по-прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование стекловолокном или фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C.

Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Плюсы и минусы

1. Трубы армированные стекловолокном более долговечные. С фольгой из алюминия плохо переносят скачки давления и температуры. Причиной является шов скрепляющий алюминиевую фольгу.
2. Слой стекловолокна не дает проникать кислороду к теплоносителю, что положительно влияет на долговечность котла, препятствуя образованию ржавчины. Алюминий пропускает кислород.
3. Прослойка из стекловолокна надежна и не потребуют частого обслуживания. Качество труб армированных алюминиевой пленкой, зависит от правильности ее монтажа.
4. Стекловолоконные системы по сравнению с укреплёнными алюминием имеют пониженную потерю тепла, что в некоторых случаях хорошо, а иногда плохо.
5. Температура использования у стекловолоконных систем ниже и при сильном нагревании они будут провисать. У алюминиевых температурный режим выше.

Какие ППР трубы подходят для различных систем

Исходя из всего сказанного выше делаем вывод, что полипропиленовые трубы армированные фольгой лучше для отопления если предполагается эксплуатация системы с высокой температурой. Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Учитывая, что рекомендованная температура в котлах отопления не приводящая к появлению накипи 60 °C, то если для системы отопления правильно подобрать диаметр труб, размеры и количество радиаторов отопления, применение изделий со стекловолокном будет предпочтительней.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.
Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем. Обратите внимание, наличие компенсаторов обязательно.

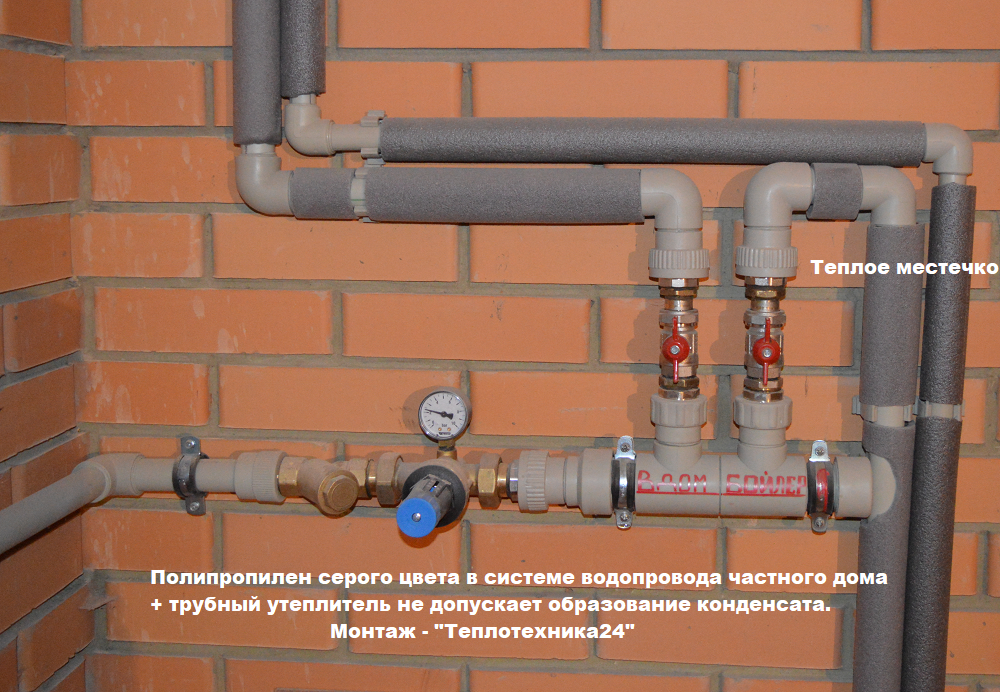

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем. Обратите внимание, наличие компенсаторов обязательно.

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т. п. используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1–2 мм), при внутреннем армирующий слой находится примерно посередине. Получается, что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасный вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь её задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

Производители качественных полипропиленовых труб

Определившись с типом ППР трубы, которая вам необходима, надо решить какой из производителей лучше. Задача непростая, хотя есть явные лидеры рынка по качеству — немцы. Странно, но очень часто получается, что немецкие строительные материалы — лучшие, и полипропиленовые трубы не исключение — по качественным показателям лидируют именно немецкие изделия. Вот перечень фирм, которые имеют очень хорошую репутацию:

• (Берингер). Трубы делает из рандом-сополимера, благодаря чему они могут использоваться для подачи питьевой воды.

  Полипропиленовые трубы Banninger (Барингер) имеют характерный зеленый цвет

• Aquatherm (Акватерм). В этой кампании постоянно ведутся разработки, используются самые новые материалы и технологии. В последние годы появились трубы серии «green», абсолютно безопасные.
• Wefatherm (Вефатерм). Под этой маркой выпускают армированные фольгой трубы нового поколения. Они отличаются тем, что их не надо зачищать при сварке, что значительно ускоряет и упрощает монтаж системы отопления или горячего водоснабжения.

  Еще одни немецкие полипропиленовые трубы Wefatherm (Вефатерм)

• Rehau (Рехау). Широко известная фирма, имеющая широкий ассортимент продукции и качество, которое проверено годами.

Тут даже нельзя сказать, что какая-то продукция лучше, какая-то — хуже. Все примерно одинаковы. Весь вопрос в том, какая из фирм представлена в вашем городе/регионе. Есть у их только один недостаток — более чем приличная цена. Других не замечено.

Не менее популярны чешские полипропиленовые трубы. По качественным показателям они почти не уступают немецким, но имеют чуть ниже цены. В основном на рынке представлены две марки:

• FV-Plast (ФВ-пласт). В производстве в основном используется рандом-сополимер третьего типа (обозначается PPR, на сегодняшний день он пока — лучший). Изделия пригодны для транспортировки воды температурой до +90 °C, имеют хорошую гибкость. Это позволяет использовать меньше фитингов, а, значит, стоимость трубопровода в итоге будет меньше (фитинги дорогие).

Эти трубы тоже имеют хорошую репутацию и отличные отзывы. Если есть они у вас в магазине, можете брать не задумываясь.

В среднем ценовом сегменте располагаются турецкие полипропиленовые трубы. Если в понятие «лучшие» входит и не очень высокая цена, то выбирать надо изделиях этих фирм:

• Pilsa (Пилса). Выпускаются трехслойные армированные стекловолокном трубы. Область применения — холодное и горячее водоснабжение, системы отопления.
• TEBO (Тебо). В ассортименте обычные полипропиленовые трубы, также есть армированные стекловолокном и фольгой. Подходят для транспортировки холодных и горячих жидкостей, газов.
• Valtek (Валтек). В производстве используют полипропилен PPR-100, имеющий повышенные прочностные характеристики. Есть полный набор — однослойные, многослойные, армированные стекловолокном и сплошной алюминиевой фольгой.
• Kalde (Кальде). Используют рандом-сополимер третьего типа (PPR), который отличается повышенной прочностью, гибкостью. Использовать можно для отопления, горячего и холодного водоснабжения, канализации.

Практически все турецкие производители полипропиленовых труб работают в среднем ценовом диапазоне. Качество изделий — хорошее, ассортимент — приличный. Если позволяют средства, выбирайте из этих производителей. Если нужны еще более бюджетные решения, смотрите в сторону российских и китайских производителей:

• Китайские ППР трубы BLUE OCEAN имеют неплохую репутацию. Их можно смело использовать, проблемы возникают редко.
• Российская фирма  PRO AQUA (Про Аква) производит сантехнические изделия из рандом-сополимера 3 класса (PPR). Производятся два типа труб — однослойные и армированные фольгой (армирование сплошное, сшивка фольги «встык»).
• Оренбургская фирма РВК делает полипропиленовые трубы в полном ассортименте — и обычные, и армированные. При небольшой цене они имеют нормальное качество. Не немецкие, конечно, но за такие деньги — неплохо.

Трубы РВК

• Heisskraft (Хайскрафт). Эта немецкая фирма запустила два завода в России — в Санкт-Петербурге и Краснодаре. Качество продукции высокое — немцы предъявляют высокие требования, а цены намного ниже чистых «немцев».
• Российская фирма Политек (расположена в Подмосковье) выпускает полипропилен для холодного водоснабжения (из PPR-80), а также канализационные полипропиленовые трубы для наружной и внутренней разводки.

Продукция всех этих марок находится на рынке уже многие годы, фирмы имеют стабильную репутацию. Однако периодически появляются сообщения, что какая-то продукция оказалась очень низкого качества. Когда начинают разбираться, оказывается, что была куплена подделка. Количеством подделок можно, кстати, измерять популярность того или иного брэнда: много подделок — очень популярный товар. Как не ошибиться при покупке — читайте дальше.

Как не ошибиться

Если вы выбрали для себя лучше полипропиленовые трубы, перед тем, как покупать, зайдите на официальный сайт производителя. Вам надо будет:

В общем, у вас должно сложиться положительное впечатление о качестве изделий. Только если все «тесты» пройдены, можно покупать.

Подходят ли полипропиленовые трубы для горячей воды

19.02.2021

Полипропиленовые трубы для горячей воды.

Металлические трубы постепенно вытесняются из обихода более современными в том числе трубами из полипропилена(PPR). Трубы из этого материала отличаются своим красивым видом, долговечностью, простотой в эксплуатации, несложным монтажом, и уже успели обрести большую популярность среди отечественных потребителей.

В отличии от металлических, полипропиленовые трубы не гниют, в них не скапливается грязь, налёт, бактерии, они морозоустойчивы. В специальном уходе полипропилен не нуждается. К тому же, нет никаких проблем, чтобы к полипропиленовой трубе подсоединить необходимое оборудование (фильтра,насосы и т.д.) , это делается при помощи специальных фитингов и сварочного аппарата.

Трубами PPR можно провести не только холодную, но так же горячую воду, и даже отопление. Однако не вся труба из полипропилена подходит для горячей воды.

Полипропиленовые трубы, отличие холодной и горячей

Для того, чтобы не ошибиться в выборе, нужно знать, какую температуру выдерживает полипропиленовая труба.

Полипропилен пластичный материал, и при нагревании имеет свойство размягчаться, приобретать гибкость. То есть, если трубу, предназначенную для холодной воды наполнить горячей, то она может провиснуть и деформироваться. Поэтому на каждой трубе стоит маркировка, она обозначается буквами PN, и означает номинальное давление, допустимое для данной трубы.

• PN 10. Стенка этой трубы тонкая, годится только для холодной воды температурой не выше 20°С градусов. Давление держит небольшое, не больше 1 МПа.
• PN 16. Эта труба  может быть использована для воды не более 60°С градусов, при этом давление в ней может составлять 1,6 МПа.
• PN 20. Труба с данной маркировкой годится для холодной, а так же горячей воды с температурой 80°С градусов, выдерживает 2 МПа давления.
• PN 25. Это оборудование, пригодное для водоснабжения с высокой температурой воды (+95°С) , и высоким давлением ( 2,5 атмосферы). Дополнительно имеет армировку. Чаще всего применяется для систем отопления.

Некоторые производители наносят на свои трубы синие либо красные полосы, по всей длине изделия. Это делается для удобства покупателей. Так, синие полосы обозначают что труба предназначена для холодной воды, а красные-для горячей.

Из списка с маркировками понятно, какую трубу можно устанавливать на горячую воду, а какую не следует. Но и для горячей воды существует несколько типов труб из полипропилена.

Типы полипропиленовых труб для горячей воды

• PN20. Это толстостенная труба, её можно использовать для горячей воды не более 80°С. Есть вероятность использования этого типа трубы в индивидуальном отоплении, так как в нём нет большого давления и огненных температур.

• PN25. Дополнительная армировка не даёт полипропилену растягиваться под воздействием горячей воды, а скачки давления принимает спокойно, поэтому отлично подходит для систем центрального отопления. Чаще встречается труба, армированная алюминиевой фольгой, либо стекловолокном.

Алюминиевая фольга может проходить как сверху трубы, так и посередине. Тип трубы с алюминием сверху про перед монтажом желательно снять специальным зачистным устройством. Это делается для того, чтобы легче было спаивать полипропиленовые части между собой.Тот алюминий что проходит в середине трубы, зачищать необязательно, он гораздо тоньше первого типа и подлежит плавлению. Труба со слоем стекловолокна ничем не хуже той, что с алюминием, и в предварительной обработке зачистным оборудованием не нуждается.

В продаже можно увидеть, что трубы бывают разного цвета, это не так важно, и цвет никак не влияет на качество.

Купить полипропиленовые трубы по низким ценам в Батайске и Ростове-на-Дону можно в нашем магазине ЛТФ. Большой ассортимент, выгодные предложения и быстрая доставка. Звоните по телефону указанному на сайте.

Какие бывают Трубопроводы систем отопления?

Многие владельцы загородных домов задаются вопросом: Какой тип труб подойдет для системы отопления моего дома, и какие трубы более надежны и долговечны?

Для того, чтобы разобраться в этом вопросе, выделим основные типы труб представленные на российском рынке:

• Стальные трубы
• Трубы из полипропилена
• Трубы из металлопластика
• Медные трубы
• Нержавеющие трубы

Стальные трубы для систем отопления

Применение стальных труб для разводки системы отопления загородных домов уходит в прошлое. Помимо того, что они обладают очень хорошей теплопроводностью, что обуславливает огромные потери тепла через поверхность труб, стальные трубы крайне неудобны в эксплуатации. На внутренней поверхности стальных труб в процессе эксплуатации возникает коррозия, которая в частности приводит к уменьшению внутреннего диаметра трубы, что в свою очередь неблагоприятно сказывается на скорости движения теплоносителя по системе отопления. Есть 2 основных способа монтажа стальных трубопроводов — сварка и скрутка с нарезкой резьбы. В современных системах отопления стальные трубы используются как правило при обвязке котельных.



Трубы из полипропилена (полипропиленовая система отопления)

На смену стальным трубам все чаще приходят трубы из пластика, в частности трубы из полипропилена. Трубы из полипропилена просты и удобны в монтаже, долговечны, не подвержены коррозии, способны работать в широком диапазоне температур и устойчивы к воздействиям агрессивных сред. Монтаж отопления из полипропилена происходит в результате процесса их сварки, что обеспечивает дополнительную защиту от протечек в местах соединений. Чаще всего трубы из полипропилена, применяют при разводке системы отопления загородных домов, реже в котельных (в случае автоматических котлов, когда нет возможности перегрева теплоносителя). Мы для отопления используем полипропиленовые трубы армированные стекловолокном, выдерживающие давление 25 атм.

Трубы из металлопластика (металлопластиковые трубы)

Металлопластиковые трубы уже достаточно давно известны российскому потребителю. У кого-то от их эксплуатации остались только положительные впечатления, кто-то же наоборот считает их совершенно не приемлимыми для применения в системах отопления загородных домов. Действительно, если разобраться в физике металлопластиковых труб, то можно просмотреть несколько нестыковок.

В структуре металлопластиковой трубы на первый взгляд, можно увидеть три слоя: пластик-металл-пластик. Из законов физики мы знаем, что коэффициент температурного расширения у металла и пластика различный. В процессе постоянной экплуатации эта разница приводит к расслоению металлопластиковой трубы в местах соединений. Что в свою очередь является следствием образования «течи». На самом деле, это лишь следствие неправильного подбора фитингов. Ведь по рекомендации производителей металлопластиковых труб, в местах их соединения, необходимо использовать пресс-фитинги, а резьбозажимныетолько при подключении к коллекторам. Но некоторые горе-монтажники к сожалению этого не знают.

Вот и получается, что некоторым владельцам загородных домов при правильно смонтированной системе отопления, трубопроводы с использованием металлопластиковых труб доставляют только хлопоты. Мы в своей практике используем металлопластиковые трубы для монтажа теплых полов. Сейчас на рынке появилась разновидность металлопластиковых труб с полипропиленовым покрытием, т. е. эти трубы можно спаивать паяльником, и подходят фитинги для полипропилена.

Медные трубы
Медный трубопровод является лидером среди элитных трубопроводов.
Медные трубы обладают антибактериальными свойствами, выдерживает высокие давления и температуру. Медные трубы не боятся ультрафиолета (как полипропилен), имеет низкий коэффициент теплового расширения. Медный трубопровод на паяных твёрдым припоем выдерживает нагрузки до 40 атмосфер и температуру от -150 до + 400° С, его можно замоноличивать в пол и стены.


Медные трубы не подвержены коррозии и имеют низкое гидравлическое сопротивление. Медь универсальна: медные трубы и фитинги одного стандарта применяются для всех видов инженерных коммуникаций-для снабжения водой, газообразным и жидким газом, топливом в холодильных системах, системах отопления, кондиционирования.

Про надёжность применения медных труб говорит тот, факт, что их используют в теплообменнике газовых водонагревателей, тормозных системах автомобилей, гидравлике самолётов. Медь отличается необычайно долгим сроком службы: она не стареет, не портится, — она сохраняет свою первоначальную прочность. Медные трубы и фитинги служат столько, сколько существует само здание. Медные трубы монтируются при помощи пайки или пресс фитингов. Интересно применение медных труб, как элемент дизайна, совместно с медными батареями или Рэтро. Недостатком, является высокая стоимость медной системы разводки. Хотя многие наши клиенты, желающие получить высокую надёжность и долговечность выбирают медные системы отопления.

Нержавеющие трубы

В последнее время появились гофрированные нержавеющие трубы и фитинги (используются в Ю.Корее и Японии более 15 лет).Выдерживают давление до 50 атм., температуру от -40 до +150, противостоит агрессивным средам и не подвержена коррозии. Сочетает в себе пластичность и жёсткость, по отношению к внешним механичеким воздействиям, не боится гидроударов и разморозки.

Легко и быстро монтируется. Можно прятать в пол или стены. Высокая теплоотдача. Соединяется с помощью специальных фитингов. Используется для систем тёплого пола и стен, обвязки: калориферов, теплообменников, кондиционеров, котельных, систем пожаротушения, разводки системы отопления. Из неё даже делают отопительные приборы, в виде змеевиков и полотенцесушителей. У одного нашего клиента большая часть отопительных приборов сделана из гофрированной нержавейки. Плюс недорогая система. Минус все соединения с помощью фитингов не должны быть спрятаны в пол или стены. Мы используем её в обвязках оборудования и при лучевой разводке системы отопления.

Правильно подобрать материалы и оборудование, рассчитать систему отопления, скомплектовать по оптовым ценам и произвести монтаж, могут специалисты нашей компании.
ЗВОНИТЕ: +7 (391) 288 02 48

Поделиться в соц. сети:

Трубы и фитинги » Теплада

Организация качественного, а, главное, надежного водоснабжения и отопления невозможна без использования труб и фитингов, выполненных по современным стандартам.

Полиэтиленовые трубы позволяют наладить качественное холодное водоснабжение. Однако трубы из сшитого полиэтилена высокопрочной модификации PEX подходят и для горячего водоснабжения, а также отопления при температуре теплоносителя до 95 градусов. Кроме того, их можно применять для устройства теплых полов и в настоящее время именно они являются лидерами в данной области в развитых странах.

По-прежнему популярными трубами остаются металлополимерные, или метапол. Они отличаются универсальностью: подходят как для проведения холодной и горячей воды, так и для отопления. Метапол прост и удобен в монтаже, не требует пайки и применения специального оборудования. За счет быстрой сборки и удобной формы продажи в бухтах, конечная стоимость металлополимерных коммуникаций существенно ниже, чем систем, выполненных из других материалов.

Благодаря гибкости труб их спокойно можно пропустить сквозь отверстия, подогнать даже под неровности стен, прокладывать без использования колен и соединительных муфт. Правда, в этом же многие видят недостаток метапола – при открытом монтаже трубы выглядят неэстетично, не создавая идеально ровных линий.

Металлополимерные трубы надежного производителя весьма долговечны. Однако фитинги, которые используются при их монтаже, с годами дают протечки. Во избежание таких проблем каждые два года рекомендуется проводить профилактику соединений.

В основе современного метапола лежит PEX-труба. PEX — это аббревиатура от Cross-linked PolyEthylene (сетчатый полиэтилен). Такой материал выдерживает высокие и низкие температуры, не подвергается коррозии и «накипи» внутри, но боится ультрафиолета. Поэтому для наружной прокладки трубы PEX не подходят.

Полипропиленовые трубы бывают однослойные, выполненные из одного только полипропилена, а также трех- и даже пятислойные. К таковым относятся армированные трубы, которые используют при монтаже систем отопления и горячего водоснабжения. Внутренний слой армированных труб выполнен из алюминия или стекловолокна. Пятислойные трубы усилены двумя слоями термоклея.

Монтаж армированных полипропиленовых труб практически не отличается от монтажа обычного полипропилена. Долговечность таких труб очень высока, их можно эксплуатировать до 50 лет.

Трубы, а также фитинги ведущих отечественных и зарубежных производителей, таких как VALTEC, KALDE и других, в ассортименте представлены в розничных магазинах компании «Теплада».

Как выбрать трубы для горячей воды? | Stout

Как определить необходимый диаметр

Виды труб, применяемых в горячем водоснабжении

Стальные и медные

Металлопластиковые

Полипропиленовые

Полиэтиленовые

На рынке представлен широкий выбор изделий для горячего водоснабжения. Продукция разных производителей различается по ряду характеристик – прочность, гибкость, долговечность, материал изготовления. Среди такого многообразия пользователям бывает трудно понять, какие трубы выбрать для организации подачи горячей воды в частном доме либо квартире.

В статье мы разберемся, что следует учитывать при подборе труб, какие параметры важны, чтобы в итоге покупка оказалась полностью оправданной.

Как определить необходимый диаметр

Первая особенность, на которую нужно обратить внимание, это диаметр. Проще всего обратиться за помощью к специалисту, чтобы он учел все нужные параметры, влияющие на выбор. Но справиться с задачей можно и самостоятельно. Достаточно взять в расчет несколько факторов:

• Напор воды. Он может влиять на давление в системе. Чем выше напор, тем больше вероятность того, что давление в системе будет возрастать. Если он окажется недостаточным, вода на выходе будет течь тоненькой струйкой, что неудобно.
• Длина водопровода. Диаметр прямо пропорционален длине магистрали. Чем она протяженнее, тем шире следует подбирать и водопроводные трубы. Для системы длинной 10 метров подойдет диаметр до 20 мм, при 30-метровой длине используется труба 25 мм. В случае, когда длина системы значительно больше, уместен размер 32 мм и выше.
• Число изгибов. Каждый поворот способствует падению напора. Когда слишком много поворотов, разумнее взять трубы с некоторым запасом диаметра.
• Число точек потребления. Ситуация аналогичная – чем больше потребителей воды в здании, тем шире выбирается диаметр.

Вдобавок, не последнюю роль играют такие характеристики, как температура текущей воды, возможности насоса и пр.

При расчете уровня потребления стоит понимать, что пропускная способность также зависит от диаметра. Например, когда вода течет со скоростью в среднем 0,02 км/с, 25-миллиметровые трубы будут пропускать около 30 л/мин. Если установить более широкие варианты на 32 мм, это значение уже возрастет до 50 л/мин.

В отличие от городских квартир, где чаще всего уже протянуты стандартные трубы, в ситуации с обустройством частного дома понадобится провести тщательные расчеты. При этом важно понимать, что экономия на создании разводки ни к чему хорошему не приведет.

Металлопластиковые трубы для горячего водоснабжения

Выбирая, какие трубы купить для создания горячего водопровода, стоит обратить отдельное внимание на металлопластиковые изделия. Они отлично подходят для квартиры, дачи и загородного дома. Приспособления рассчитаны на организацию систем отопления, горячего и холодного водоснабжения.

У металлопластиковых труб многослойная структура:

• снаружи пластик;
• посередине металл;
• внутри – еще один слой пластика.

Внутренний слой из полимера служит основой конструкции. Он выполняет основную несущую функцию, сообщает изделию прочность.  Внутри между пластиковыми слоями проложен тонкий алюминиевый слой. Благодаря его присутствию внутрь не способен проникнуть кислород. Металл стабилизирует конструкцию, не давая ей расширяться линейно больше допустимых значений. Внешний пластиковый слой в основном служит защитой для двух внутренних.

Между собой материалы соединены надежным клеем. В итоге получается труба, обладающая повышенной прочностью благодаря металлу, гибкостью и легкостью благодаря пластику. Кроме того, конструкция стойка к коррозии и нарастанию минеральных отложений. Но на этом достоинства не закончены:

• низкая цена;
• долговечность, время работы 50 лет и больше;
• малый вес – при 10-метровой длине и диаметре 30 мм фрагмент трубы весит не более 1-2 кг;
• свойство удерживать заданную форму после изгибания;
• внешний слой из диэлектрического состава;
• способность работать при давлении до 10 атмосфер;
• предел рабочей температуры – 95 ⁰С при способности выдерживать кратковременные скачки до 100 ⁰С;
• простота монтажа – используя пресс-фитинги, и специальный обжимной инструмент или гаечный ключ , с установкой способен справиться и неподготовленный человек.

Справедливо указать и на недостатки пластиковых изделий. Их немного:

• места стыков в системах с винтовыми фитингами со временем могут несколько ослабнуть из-за разницы сжатия у внутреннего алюминия с внешним пластиком, но это легко устраняется простым подтягиванием соединений;
• механическая прочность не самая высокая – нагружать трубы ничем нельзя, как это часто делают с металлическими аналогами.

В каталоге STOUT представлен широкий выбор металлопластиковых труб, среди которых несложно подыскать вариант изделия для каждого конкретного случая. Ознакомьтесь с ассортиментом, сравните параметры и выбирайте подходящие товары для монтажа горячего водопровода.

Металлопластиковые трубы продаются в бухтах по 50, 100 и 200 метров. Также в каталоге STOUT представлен большой ассортимент  винтовых и пресс-фитингов, предназначенных для монтажа не только металлопластикового горячего трубопровода, но и других инженерных систем зданий. При монтаже систем не требуется использование сварочного оборудования, т. е. такие трубы разрешено монтировать в местах, где сварочные работы запрещены. В каталоге нашей компании можно приобрести различные соединительные элементы и оборудование, предназначенное для монтажа систем с металлопластиковыми трубами.

В целом специалисты положительно отзываются о трубах из пластика. Это один из наиболее приемлемых и дешевых вариантов. Поэтому, если вы размышляете, какие трубы купить для создания ГВС, рекомендуем акцентировать внимание на металлопластике PE-Xb/Al/PE-Xb.

Полиэтиленовые

Не стоит путать полиэтиленовые трубы низкого давления ПНД с трубами, изготовленными из сшитого полиэтилена. Несмотря на общую категорию пластиковых изделий, они обладают несколько разными характеристиками. В каталоге STOUT вы найдете именно трубы из сшитого полиэтилена, которым присущ ряд уникальных свойств.

Разница в устойчивости к температурам. Трубы низкого давления ПНД предназначены для работы в среде не больше 40 ⁰С. Их применяют при разводке холодного водопровода, когда надо передавать воду из колодца либо скважины в помещение. Материал не способен выдерживать высокий нагрев, но зато и мороз ему не страшен – изделие не лопнет, даже если внутри замерзнет жидкость.

Трубы из сшитого полиэтилена обходятся дороже, но пригодны для включения в магистраль подачи горячей воды, а также отопления. Чтобы грамотно смонтировать водопровод, нужно использовать специальный инструмент и латунные аксиальные фитинги.

Полимерные трубы STOUT подразделены на два основных вида:

Внешний и внутренний слои металлопластиковой трубы PE-Xс/Al/PE-Xс выполнены из сшитого полиэтилена PE-Xc. Материалом для прослойки послужил сплав алюминия, за счет чего возросла прочность изделия и воздух из окружающей среды не проникает внутрь. Также алюминиевый сплав способствует снижению расширения полимеров, защищает трубу от истираний и механических повреждений. Слои соединены между собой с помощью высококачественного клея.

При изготовлении труб PE-X серого и красного цвета в качестве внутреннего несущего слоя, контактирующего с перемещаемой средой, выбран полиэтилен PE-Xa. Для внешнего барьерного слоя тонкая пленка – поливинилэтилен EVOH, который практически не позволяет кислороду проникать в перемещаемую среду из внешнего воздуха.  Для обеспечения надежного контакта наружного и барьерного слоев между ними нанесен клеевой (адгезивный) слой.

При изготовлении всех труб STOUT применяются современные материалы и оборудование. Это дает гарантию простоты и экономичности монтажа, а также продлевает срок работы труб до 50 лет.

Трубы из сшитого полиэтилена, по мнению экспертов, – один из наиболее удачных вариантов для создания систем горячего водоснабжения либо отопления. Они не портятся от коррозии, не обрастают отложениями, не боятся агрессивных веществ. Изделия легко гнутся, с ними удается существенно экономить на фитингах. Единственное осложнение – для установки необходимо специальное оборудование.

Выбирайте качественную продукцию STOUT, чтобы организовать горячий водопровод в доме, который не будет выходить из строя и прослужит десятилетия.



Обеспечение соответствия труб горячего водоснабжения в доме

Трубы горячей воды

Трубы для горячей воды должны соответствовать температуре и давлению подаваемой воды.

На этой странице:

• материалов
• номинальное давление термопластичных труб
• коэффициенты снижения (скорость потери прочности) некоторых часто используемых материалов труб

Также см. Материалы труб, монтаж труб, а также клапаны и элементы управления .

Материалы

Трубы для горячей воды должны выдерживать максимальную температуру подаваемой воды. Материал трубы может быть медью или подходящим термопластом.

Материалы, подходящие для труб горячего водоснабжения, включают:

• медь
• полибутилен (PB)
• хлорированный поливинилхлорид (CPVC или PVCc)
• случайный полипропилен (PP-R)
• сшитый полиэтилен (PEX).

Трубопроводы из термопласта не следует использовать в тех случаях, когда система горячего водоснабжения включает в себя неконтролируемый источник тепла, такой как система водяного отопления или солнечная система отопления.

Приемлемое решение G12 / AS1 и AS / NZS 3500.4 требуют, чтобы первый метр длины трубы от водонагревателей был медным.

Сорта PEX

различаются, и некоторые сорта могут выдерживать воду с температурой 100 ° C в течение значительного периода времени.

Номинальное давление термопластичных труб

Трубы классифицируются в соответствии с их номинальным давлением (PN) при 20 ° C. Например, труба с рейтингом PN16 рассчитана на давление 160 МПа при 20 ° C. Трубы из термопласта теряют прочность и способность выдерживать давление при повышении температуры, и это различается для разных материалов.

9554

Коэффициенты снижения номинальных характеристик (скорость потери прочности) некоторых широко используемых материалов труб
Температура (C)	Поли- бутилен	Поливинилхлорид	Хлорированный поливинилхлорид	Поли- этилен	Сшитый -сшитый поли- этилен 054
1.0	1.0	1.0	1.0	1.0
27	1.0	0.9	4	0,9	4	05	0,7
38	0,9	0.6	0,8	0,8	0,8
49	0,8	0,4 ​​	0,7	4	0,7	4	05
60	0,7	0,2	0.5	0,4 ​​	0,7
71	0,6	*	0,4 ​​	*		*
82	0,6		0,4 ​​		0.6
93	0,4 ​​		0,2		0,5
104	*	07 2	* 9007		*
* Не устойчив к длительной эксплуатации за пределами этой температуры.

Трубы ГВС для ГВС

В настоящее время в мире существует множество труб, но не все они предназначены для надлежащего обеспечения горячего водоснабжения. В доме или на производстве потребность в горячей воде так или иначе выходит на поверхность. Чтобы удовлетворить такую ​​потребность, необходимо тщательно выбирать трубы, потому что, как указывалось ранее; не все виды труб могут служить для приема жидкостей с высокой температурой как при низких, так и при высоких температурах;

Благодаря тщательным исследованиям и наблюдениям, PEX стал лучшим выбором для систем горячего водоснабжения в домашних условиях; его способность сохранять энергию и противостоять вредным воздействиям горячей воды, а также его дополнительные преимущества, заключающиеся в том, что он дешев и прост в установке, делают его сильным кандидатом при рассмотрении труб для использования в системе горячего водоснабжения.Труба pex 3/4 sharkbite U870W500 — это труба PEX, которая обладает всеми этими качествами, она довольно дешевая для своего размера от Amazon. Он покрывает изогнутую длину 500 футов, и, поскольку он не был лично рассмотрен, он все еще является отличным предложением для своей цены на Amazon. Существует также популярное мнение, что трубки из гороха более безопасны для здоровья.

Трубы из ПВХ

более эффективны при использовании в обычных и умеренных водах, когда они подвергаются чрезмерному нагреванию; Трубы из ПВХ имеют тенденцию к короблению или молекулярному искажению.Стандарт ASTM рекомендует использовать ПВХ в приложениях, температура которых не превышает 140 градусов по Фаренгейту (60 градусов по Цельсию). Однако при постоянном воздействии чрезмерного тепла сжиженного газа ПВХ-материал будет постепенно размягчаться, а его соединения ослабнут, если он подвергнется воздействию температур, превышающих предписанные стандарты.

Теперь вы знаете, что для вашего горячего водоснабжения труба из ПВХ — абсолютно, не лучший выбор, особенно если учесть материал и преувеличение его негативного воздействия на здоровье и все такое.

Однако, если вы все еще заинтересованы или хотите сохранить или использовать трубы из ПВХ для вашей системы горячего водоснабжения, есть небольшая хитрость; приобретите трубы из ПВХ толщиной от 5 до 6 мм с внешним диаметром (они могут быть из ПВХ или других материалов) и использовать вместе резьбовые соединения, тефлоновую ленту и клей. Этого должно быть достаточно даже при использовании системы горячего водоснабжения, поскольку толщина ПВХ, скорее всего, сведет на нет эффект чрезмерного нагрева, а резьбовые соединения лучше удерживают соединения, чем при использовании только клея.При правильном обслуживании… она может прослужить вашей системе горячего водоснабжения довольно долгое время; Вообще говоря, вам может понадобиться водонагреватель с хорошей регулировкой.

Согласно стандартным меркам, в жилых или коммерческих помещениях система горячего водоснабжения строго зависит от количества / объема необходимой горячей воды. Трубы, которые будут использоваться для горячего водоснабжения, должны соответствовать трем конкретным пунктам или факторам, а именно:

• Отсутствие электролитической коррозии
• Подходит для предполагаемого давления и расхода воды
• Подходит для температуры воды, которой он будет подвергаться.

Таким образом, следует иметь в виду, что трубы для горячей воды должны быть подходящими и устойчивыми к температуре и давлению воды, которая будет проходить через них. Ниже представлены типы труб, идеально подходящих для горячего водоснабжения

.

1. Трубы медные
2. Трубы ХПВХ
3. Трубы полибутиленовые (ПБ)
4. Трубы из случайного полипропилена (PP-R)
5. Трубы из сшитого полиэтилена (PEX).

Трубы из сшитого полиэтилена (PEX);
Трубы PEX — преимущественно одни из лучших труб, используемых в современном мире.Неудивительно, что он разработан для многоцелевого использования. Трубы PEX подходят не только для холодного водоснабжения, но и для горячего водоснабжения. PEX представляет собой разновидность полиэтилена с поперечными связями, который в основном используется в системах трубопроводов зданий, системах водяного отопления и охлаждения, трубопроводах бытового водоснабжения и изоляции для электрических кабелей высокого напряжения. PEX представляет собой замену ПВХ (поливинилхлориду), ХПВХ (хлорированный поливинилхлорид) и медным трубам для использования в качестве бытовых водопроводных труб.

NB: Желательно, чтобы самый первый метр длины для горячего водоснабжения был медной трубой независимо от выбранного материала трубы.

Трубы медные ;
Медные трубы в основном используются для горячего, холодного водоснабжения и для линий хладагента в системах HVAC (отопления, охлаждения и кондиционирования). Медные трубы могут применяться как для подземного, так и для наземного водопровода, но на них могут влиять определенные типы почвы. При использовании под землей рекомендуется направлять медную трубу.
Медные трубы бывают разных типов и толщины, которые известны как Тип M, L и K. Тип M — самый тонкий сорт меди.

Трубы ХПВХ;
Хлорированный поливинилхлорид (ХПВХ) представляет собой гомополимерный ПВХ, который подвергался реакции хлорирования. Его применение обычно предназначено для использования в самых разных областях — от химических заводов и предприятий по переработке полезных ископаемых до жилых домов.
Этот тип трубы, в отличие от ПВХ, может использоваться как для холодного, так и для горячего водоснабжения, а его стойкость делает ее пригодной для коммерческого и промышленного применения.ХПВХ рекомендован стандартами ASTM с максимальной температурой, превышающей 140 ° F, но остается ниже максимального рейтинга ХПВХ 200 ° F. ХПВХ имеет отличную изоляцию, которая помогает ему меньше образовывать конденсат и лучше поддерживать температуру как в горячем, так и в холодном состоянии. Приложения.

Трубы полибутиленовые (ПБ);
PB трубы изготавливаются из полиолефина или насыщенного полимера с химической формулой (однако не следует путать с полибутеном).В конце 90-х годов трубы PB были стандартным типом сантехнических труб, устанавливаемых во многих домах. Благодаря своим особым свойствам трубы из ПБ в основном используются в напорных трубопроводах, водонагревателях, компаундировании и термоплавком клее. Эти трубы обладают хорошей стойкостью к гидростатическому давлению, демонстрируя очень низкую ползучесть даже при воздействии повышенной температуры. Сантехнические и отопительные системы из труб PB используются в западном мире более 30 лет.

Трубы из произвольного полипропилена (PP-R);
Трубы PP-R изготовлены из сополимеров полипропилена Random, которые предназначены для распределения холодного и горячего водоснабжения.PP-R можно также использовать для отопления труб в жилых и коммерческих зданиях, систем отопления, вентиляции и кондиционирования воздуха и сжатой изоляции. Согласно исследованиям, трубы PPR являются самым последним дополнением к рынку, заявив, что они имеют длительный срок службы около 50 лет и более даже в условиях низких и высоких температур, а также в условиях стрессового давления. Трубы
PPR являются хорошими термостойкими, даже если они подвергаются правилам длительного непрерывного рабочего давления; температура воды все еще может достигать 95 градусов по Цельсию (95 ° C).

ПРЕИМУЩЕСТВА ХПВХ ПЕРЕД ТРУБАМИ PP-R

Установка

Цементы на основе растворителей используются в фитингах трубопроводов из ХПВХ. Соединения, которые могут быть выполнены и завершены на месте сантехниками или любым человеком, имеющим базовые представления о сантехнике, с помощью обычных недорогих инструментов.В то время как трубопроводная арматура из PP-R ограничена использованием специального сварочного оборудования и тепла, что создает высокий риск поражения электрическим током и создает угрозу для рабочей среды. Процессы сварки не могут выполняться обычным водопроводчиком, для обеспечения надлежащего выравнивания стыков трубопроводов необходимо, чтобы все работали под рукой высококвалифицированных рабочих.

Устойчивость к хлору

Когда упоминается вода, хлор — следующая вещь, на которую обращают внимание. Зачем? потому что воду необходимо обрабатывать для обеспечения безопасности использования.Процессы обработки основаны на хлорировании с использованием хлора и оксидов хлора, которые являются едкими химическими веществами, которые могут разъедать внутреннюю часть труб.
ХПВХ имеет большее преимущество, поскольку это хлорированный материал, который позволяет ему выдерживать и удерживать воздействие хлора в течение длительного периода времени. PP-R, с другой стороны, недостаточно устойчив к хлору, а это означает, что очень часто следы поступающего в него хлора будут разъедать стенки трубы. Это явление может привести к потере прочности на разрыв трубы PP-R или, скорее, к выходу из строя системы труб со временем.

Срок службы

Трубы

из ХПВХ существуют уже более 50 лет, и многие из их начальных установок все еще работают без каких-либо прослеживаемых проблем. PP-R, который, как известно, появился недавно на рынке, он утверждает, что его ожидаемый срок службы составляет около 50 лет без каких-либо прослеживаемых установок, датируемых достаточно далекой историей, чтобы подтвердить это заявление.

ПРЕИМУЩЕСТВА PEX НАД ТРУБАМИ PB

За счет ряда преимуществ, таких как гибкость и коррозионная стойкость.Пластиковые трубы широко заменили медь, когда дело доходит до трубопроводной системы дома. Тем не менее, все пластиковые трубы по-прежнему отличаются друг от друга из-за своих характеристик.
Принимая во внимание две пластиковые трубы: трубы из полибутилена (PB) и трубы из полиэтилена (PEX). Самое первое преимущество;

• Труба PEX имеет большую устойчивость к высоким давлениям и температурам. Следует учитывать устойчивость к высоким температурам; PEX — гораздо лучший вариант, чем PB, потому что температура воды в системах горячего водоснабжения может варьироваться.
• Вода, поступающая в наши дома, содержит определенное количество хлора, который используется для ее очистки по всему миру. Всегда стоит беспокоиться о коррозии, вызванной использованием хлора. Когда труба из полибутилена подвергается воздействию хлора в течение длительного периода времени, соединения, которые ее образуют, постепенно разрываются, в результате чего труба становится слабой и хрупкой, которая со временем разрывается из-за давления. Трубы PEX обладают большей устойчивостью к коррозии, что позволяет им служить намного дольше даже при воздействии высокой концентрации хлора.

Трубы из ПБ больше неприемлемы в некоторых частях мира из-за присущих им недостатков. Трубы PEX по-прежнему приемлемы во всем мире как для дома, так и для использования в других зданиях.

ПРЕИМУЩЕСТВА PEX ПЕРЕД ДРУГИМИ ТРУБАМИ

• Трубы PEX не требуют пайки или использования адгезивов для фитингов, это устраняет риск опасности для здоровья, связанный с использованием сложных химикатов и припоев на основе свинца.
Трубки
• PEX экономят энергию лучше, чем медь, они не передают тепло так легко, как медь.
• Трубы PEX более устойчивы к давлению и температуре
• Высокая устойчивость к утечкам из отверстий или поломок благодаря своей гибкости и пластичности
• Более низкая стоимость установки, включая меньшее использование трубопроводной арматуры благодаря гибкости
• Может стыковаться с другими типами труб из материала

Посмотрите это видео для получения дополнительной информации о трубах pex

Использование правильного материала для трубопровода для вашего сантехнического приложения

Решение сантехнического проекта может быть непосильным, особенно когда вы начинаете делать покупки для труб и осознаете все различные варианты, доступные вам.Вам нужны трубки из ПВХ, оцинкованного металла или гибкие трубки из полиэтиленгликоля? Вот некоторые подробности о самых популярных типах сантехнических трубопроводов и о том, для чего они лучше всего подходят, что может немного облегчить ваше решение.

Труба из ПВХ
Труба из поливинилхлорида (ПВХ), наиболее часто используемая в жилых домах, представляет собой белые трубы, обычно используемые в сантехнике. Доступный по цене и универсальный, с множеством доступных фитингов и размеров, ПВХ отлично подходит для большинства применений с теплой и холодной водой.

ПВХ хорошо подходит для домашних водопроводных труб, потому что он не ржавеет и не подвергается коррозии с течением времени. Это означает, что его не нужно будет заменять, пока он не будет действительно поврежден и не начнет протекать. С ним также легко работать, поскольку он не требует сварки или металлообработки и является недорогим вариантом для вашего дома. ПВХ довольно прочен и долговечен и не сгибается под давлением, что делает его предпочтительным решением для трубопроводов при высоком давлении.

Основным недостатком труб из ПВХ является то, что их нельзя использовать с горячей водой.Под воздействием горячей воды ПВХ деформируется. Это означает, что его нельзя использовать для подачи горячей воды в раковины, ванны и стиральные машины. Он также может разлагаться при воздействии ультрафиолетового света в течение длительного периода времени, в том числе ультрафиолетовых лучей солнца, поэтому он лучше всего подходит для использования в помещениях или под землей.

ПВХ бывает двух размеров, называемых «графиками». Schedule 40 — это обычно используемый тип PVC. График 80 имеет немного более толстую стенку. Таблица номинальных размеров труб ANSI указывает, что наружные диаметры всех размеров трубы должны быть одинаковыми, а внутренний диаметр будет варьироваться в зависимости от толщины стенки.Список 80 немного сильнее, чем Список 40.

К сожалению, большая часть ПВХ не предназначена для использования в питьевой воде не из-за высокого риска токсичности, а из-за того, что он может разлагаться при высоких температурах, воздействии ультрафиолетового света и чрезвычайно высокое давление. Любая деградация может повредить водоснабжение и сделать его небезопасным для питьевой воды.

Как правило, вы будете использовать ПВХ для:

• Сливные линии для раковины
• Сливные линии для унитаза
• Сливные линии для ванны
• Вентиляционные трубы
• Основная водопроводная линия, ведущая к дому
• Аппликации высокого давления

Труба из ХПВХ
Трубы из хлорированного поливинилхлорида (ХПВХ) производятся из ПВХ, в материал которого добавлен дополнительный хлор.Он обладает всеми преимуществами ПВХ и обладает повышенной прочностью. ХПВХ не разлагается под воздействием горячей воды и безопасен для питьевой воды. Однако он немного дороже, чем ПВХ, и при замерзании расколется.

CPVC можно использовать в большинстве приложений, где используются медные трубопроводы, но он считается лучшим вариантом по ряду причин. Во-первых, внутренняя часть трубы из ХПВХ гладкая, что означает низкий уровень шума воды по сравнению с медными водопроводными системами, в том числе практически никаких проблем с «гидравлическим ударом».Во-вторых, он хорошо изолирован, чтобы предотвратить потери энергии в горячих или холодных условиях. ХПВХ также более гибок, чем металлические трубки, что обеспечивает большую универсальность. Наконец, он чрезвычайно огнестойкий.

ХПВХ обычно используется в тех случаях, когда требуются свойства ПВХ, но ПВХ непригоден, в том числе:

• Подача горячей воды
• Подача питьевой воды
• Сливы горячей воды
• Трубы для отвода сточных вод

Медная труба
С 1960-х годов медные трубы стали стандартом для большинства домашних водопроводных сетей.Длительный срок службы и долговечность этого трубопровода делают его отличным выбором для многих областей применения. Он хорошо переносит тепло и чрезвычайно устойчив к коррозии. Медь не разлагается с водой, поэтому ее можно использовать с питьевой водой.

Однако у меди есть один существенный недостаток — это цена. Это один из самых дорогих материалов для трубопроводов, и он подвержен высокому риску кражи на стройплощадках или в пустующих домах. В современных домах чаще всего можно встретить медные трубопроводы, используемые для:

• Подача горячей и холодной питьевой воды
• Линии хладагента для систем отопления, вентиляции и кондиционирования воздуха
• Другие применения, требующие герметичного уплотнения
• Подземные коммуникационные линии

Труба PEX
Трубы из PEX считаются одними из крупнейших инноваций современной сантехнической промышленности.PEX — это чрезвычайно гибкий вариант трубопровода, который можно буквально протянуть через дом и при необходимости согнуть за углы. Он не требует клея и лучше держится в морозных условиях, чем ХПВХ, поскольку материалы могут расширяться и сжиматься.

PEX обычно соединяется с помощью вставных или компрессионных фитингов, для которых требуется специальный инструмент. PEX можно вставлять в существующую трубу, включая медную трубу, что делает его отличным выбором для дополнений и модернизации. PEX достаточно прочен для горячего водоснабжения, но его нельзя подключать напрямую к водонагревателю.Для линий горячего водоснабжения он должен быть подключен к 18-дюймовому медному участку или другому трубопроводу, безопасному для горячей воды.

Благодаря своей гибкости и долговечности труба PEX отлично подходит для:

• Переоборудования старого дома
• Пробивания стен при реконструкции
• Работа в зонах с низкой вентиляцией, где клей опасен

Оцинкованные трубы
Оцинкованные трубы — это стальные или железные трубы, покрытые цинком для предотвращения ржавчины и коррозии.Оцинкованный металл обычно используется в строительстве, но трубы из оцинкованной стали можно использовать в сантехнике. Этот тип труб лучше всего использовать для водопроводов, так как газопроводы могут вызвать коррозию цинка и повредить трубу или заблокировать всю систему. Оцинкованные трубы могут прослужить до 100 лет даже в очень агрессивных условиях.

Оцинкованные трубы обычно используются в следующих областях:

• Водопроводные трубы
• Наружные применения
• Подземные применения

Латунные трубы
Наконец, латунные трубы являются опцией для определенных приложений.Латунь, обладающая высокой устойчивостью к коррозии, а также к повреждениям от тепла и воды, также является мягким металлом, что позволяет установщику создать герметичное уплотнение. У него более тяжелые стенки, чем у меди, но он предлагает многие из тех же преимуществ, в том числе безопасность при использовании с питьевой водой.

Свинец — одна из потенциальных проблем латунных трубопроводов. Латунь — это сплав, что означает, что это смесь металлов, и многие из латунных сплавов содержат свинец. Нельзя допустить попадания свинца в питьевую воду, поэтому современные сантехники выбирают латунь, не содержащую свинца.

Латунь — это более старый вариант, который обычно использовался до появления меди на рынке домашней сантехники, но по-прежнему актуален сегодня. Некоторые области применения латунных трубопроводов включают:

• Линии водоснабжения
• Дренажные канализационные трубы и трубопроводы
• Некоторые области применения газовых линий в зависимости от местных строительных норм

Как видите, выбрать правильный материал трубопровода не всегда просто . Перед тем, как приступить к сантехническим работам, убедитесь, что вы тщательно изучили, чтобы убедиться, что выбранный вами сантехнический материал подходит именно вам.Чтобы приобрести необходимые трубопроводы и фитинги по отличной цене, посетите сайт Commercial Industrial Supply сегодня.

Аманда Хилл — руководитель отдела маркетинга компании Commercial Industrial Supply, коммерческого / промышленного поставщика и дистрибьютора трубных материалов по всей стране. С 2009 года CIS стремится вывести на рынок трубопроводную продукцию самого высокого качества.

Какой материал для трубопроводов является лучшим для сантехнических сооружений

Трубы, используемые для водопровода в домах и на предприятиях, могут быть изготовлены из самых разных материалов.Как и в любых инженерных решениях, лучший вариант меняется в зависимости от приложения и условий проекта. Также у каждого материала есть свои преимущества и недостатки.

Наиболее распространенными материалами трубопроводов, используемыми для водопровода, являются медь, ПВХ, ХПВХ и PEX. В этой статье будет представлен обзор этих четырех материалов, а также других материалов, которые можно найти в строительной отрасли.

---

Получите профессиональный дизайн сантехники для вашего следующего строительного проекта.

---

Независимо от используемого материала трубопровода, вы можете снизить затраты на проект за счет оптимизации компоновки системы водопровода.Это уменьшит общую требуемую длину трубопроводов, а также затраты на фитинги и рабочую силу. Информационное моделирование здания может помочь вам оптимизировать сантехнические установки и другие системы MEP.

Медные трубы

Медь очень долговечна и является традиционным материалом для сантехники с 1960-х годов. С тех пор были введены и другие материалы, но медь по-прежнему остается одним из лучших вариантов. Главный недостаток медных трубопроводов — высокая цена, необходимость пайки и дополнительной арматуры.Учитывая свою ценность, медные трубы соблазняют воров, когда их обнажают.

ПРОФИ	Минусы
Герметичность Проверенная надежность с 1960-х годов прочный Не загрязняет воду Теплостойкость Длительный срок службы Старые трубы подлежат переработке Коррозионностойкий	Дорого: около 300 долларов за 100 футов Старые установки могут содержать свинцовый припой Старые медные трубы можно переработать, но добыча и производство меди наносят ущерб окружающей среде.По этой причине медь не считается зеленым материалом.

Некоторые распространенные области применения медных трубопроводов включают снабжение горячей и холодной питьевой водой, а также линии хладагента для систем отопления, вентиляции и кондиционирования воздуха. Медная труба типа K имеет самые толстые стенки и обычно используется в подземных коммуникациях. Тип L имеет промежуточные стенки, а тип M — самые тонкие стенки, и они обычно используются для настенных линий электропитания.

Трубопровод из поливинилхлорида (ПВХ)

PVC — это пластик, который обычно используется в сантехнике, и бывает двух размеров: Schedule 40 и Schedule 80.

• ПВХ Schedule 40 — наиболее часто используемый, имеющий более тонкие стенки и более низкую цену.
• Schedule 80 PVC имеет более толстые стенки, что делает его более прочным, но и более дорогим.

Американский национальный институт стандартов (ANSI) предоставляет таблицы, которые стандартизируют внешний диаметр труб из ПВХ. В следующей таблице приведены плюсы и минусы ПВХ как материала для трубопроводов.

ПРОФИ	Минусы
Устойчив к ржавчине и коррозии Устойчив к высокому давлению воды Низкая стоимость Простая установка, без сварки и слесарных работ Универсальность: разные размеры и фурнитура Прочный и долговечный Непроводящий	Нельзя использовать для горячей воды, так как под действием тепла ПВХ деформируется. ПВХ разлагается под воздействием ультрафиолета, что означает, что он не может подвергаться воздействию солнечных лучей. Не безопасно для питьевой воды. Не подлежит переработке.

ПВХ обычно используется в сливных линиях раковин, унитазов и ванн. К другим распространенным применениям относятся водопровод внутри помещений, подземная водопроводная система, вентиляционные трубы, магистральные водопроводные сети, трубопроводы высокого давления и системы ливневой канализации.

Трубопроводы из хлорированного поливинилхлорида (ХПВХ)

Как следует из названия, ХПВХ — это трубы из ПВХ с повышенным содержанием хлора.ХПВХ подходит для горячей воды, и питьевой воды, в отличие от обычного ПВХ. По сравнению с медью трубы из ХПВХ более гладкие и производят меньше шума при протекании воды. Трубопроводы из ХПВХ также изолированы для предотвращения потерь энергии, более гибкие, чем металлические трубопроводы, и огнестойкие.

ПРОФИ	Минусы
Сейф для питьевой воды Простая установка Может переносить горячую воду Больше гибкости, чем у ПВХ и металлических труб Все преимущества ПВХ и более прочный Огнестойкий Непроводящие	Трубы из ХПВХ расколоты при замерзании Не подлежит переработке Дороже ПВХ Производственный процесс сильно загрязняет окружающую среду

Трубопроводы из ХПВХ обычно применяются в системах подачи горячей и холодной воды, канализации для горячей воды и канализационных труб (сточных и водопроводных).

Трубы из сшитого полиэтилена (PEX)

Трубы

PEX считаются одними из самых больших инноваций в сантехнике. PEX — чрезвычайно гибкая труба, похожая на шланг, которая может огибать края и препятствовать прохождению. Кроме того, он использует компрессионные фитинги и не требует клея.

PEX можно легко использовать с существующими трубопроводами, в том числе медными, что делает их идеальными для ремонта и модернизации. Хотя PEX имеет более высокую стоимость, чем PVC, затраты на установку ниже, а обслуживание минимально.Трубы и фитинги из PEX используются более 30 лет, но приобрели популярность после 2010 года.

ПРОФИ	Минусы
Гибкий Универсальный Термостойкость Устойчив к замерзанию, так как материал может расширяться и сжиматься. Непроводящие	Исследования загрязнения воды продолжаются. Однако PEX был одобрен в штатах со строгими правилами. Для фитингов требуется специальный инструмент Не подключается напрямую к водонагревателю Нельзя использовать на открытом воздухе, так как материал повреждается ультрафиолетовыми лучами.

Благодаря своей универсальности трубопроводы из PEX обычно используются при модернизации и ремонте. PEX также используется в помещениях с низкой вентиляцией, где соединение труб с помощью клея может быть опасным. Материал подходит для горячего и холодного водоснабжения.

Прочие материалы для трубопроводов

Четыре материала для трубопроводов, описанные выше, являются наиболее широко используемыми в водопроводных системах, но это не единственные варианты.Ниже приведены некоторые примеры материалов, которые менее популярны или больше не используются.

Трубопровод из оцинкованной стали

Эти материалы были популярны в прошлом, но больше не использовались из-за своих отрицательных эффектов:

• Внутренняя ржавчина в трубах малого диаметра из-за цинкового покрытия
• Со временем может засориться
• Свинец может выделяться из ржавых труб
• Изменение цвета воды

Оцинкованная сталь также является тяжелым материалом, что ограничивает ее применение в сантехнике.Эти трубы обычно использовались в канализации для «серой» и непитьевой воды.

Трубопровод из нержавеющей стали

Трубы из нержавеющей стали долговечны, но очень дороги, даже дороже, чем медные трубы. Они используются в областях, подверженных коррозии, например, в прибрежной среде. Этот материал имеет следующие преимущества:

• Прочный и устойчивый к коррозии
• Трубы могут быть гибкими или жесткими
• Доступен в нескольких размерах и длинах

Трубы чугунные

Чугунные трубы обычно изготавливаются в виде раструба и патрубка, и они являются самыми тяжелыми из всех водопроводных труб.Они очень прочные и позволяют использовать ПВХ для замены частей чугунной системы трубопроводов. Однако чугунные трубы очень тяжелые и требуют дополнительных опор при установке.

Чугунные трубы обычно применяются в системах водоснабжения и подземных сооружениях, например, в магистральных трубах дренажных и канализационных систем.

Серый пластиковый полибутиленовый трубопровод (PB)

Этот сантехнический материал недорогой и простой в установке, но подвержен утечкам.

Трубопровод из полиэтилена высокой плотности (HDPE)

HDPE — это гибкий материал, который обеспечивает коррозионную стойкость и длительный срок службы. Однако за это приходится платить, а ПНД дороже, чем ПВХ.

Латунные трубопроводы

Латунь использовалась в сантехнических установках долгое время, даже раньше, чем медь. При использовании этого материала критически важным требованием является обеспечение того, чтобы сплав не содержал свинца. Лучшим вариантом считается труба из красной латуни, так как в ней содержится большое количество меди.

ПРОФИ	Минусы
Высокая устойчивость к коррозии Термостойкость Мягкий материал, обеспечивающий герметичность Физические свойства аналогичны свойствам меди Длительный срок службы

Латунные трубопроводы обычно используются в линиях водоснабжения, канализации для удаления воды, насосной арматуре, резервуарах для воды и колодцах.

Трубопровод из полипропилена (ПП)

Полипропиленовые трубы — это жесткие пластиковые трубы, аналогичные ХПВХ. Однако они не соединяются с химическими веществами, а вместо этого используется тепло для приклеивания сопрягаемых концов.

• ПП широко используется в Европе и не получил особого внимания в США.
• ПП прочен, безопасен для человека и считается экологически чистым материалом.
• Главный недостаток — сложный процесс установки, требующий специализированных инструментов.

Трубопроводы из полипропилена обычно используются в системах горячего и холодного водоснабжения и канализации.

Заключение

При большом разнообразии материалов для трубопроводов выбор правильной водопроводной трубы для проекта может оказаться непростым решением. Лучшая рекомендация — связаться с профессиональными сантехниками и узнать о каждом доступном материале и его характеристиках. Таким образом, вы можете быть уверены, что в вашей сантехнической установке используется материал, наиболее подходящий для условий вашего проекта и бюджета.

Консультации — Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми проблемами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

---

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения.Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов.Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальную трубу сортамента 80 просто потому, что на нее требуется примерно в два раза больше времени для прорастания ржавчины, чем у трубы сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который можно использовать для увлажнения, потому что проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах.Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Обеспечивает протекторный анод (цинк) для защиты от коррозии вместо коррозии стали.

Оцинкованная стальная труба имеет все преимущества стальной трубы, а также улучшенную коррозионную стойкость в большинстве сред, хотя и по несколько более высокой стоимости. Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается.Если сваривается оцинкованная труба, сварщик должен быть осторожен и стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен. Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлической, так и в бытовой технике, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов.по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов. Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В HVAC-промышленности большая часть меди — это твердая (закаленная) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS. Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, такие как выхлопные газы и некоторые системы трубопроводов.316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды. Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в жидкостных системах отопления / охлаждения или системах бытового водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны. Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих применениях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты.Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковыми связями, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования иной (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron почти не продается, но его можно увидеть в проектах реконструкции. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых помещениях и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество состоит в том, что он очень устойчив к большей части коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрил-бутадиенстирол (АБС) также крайне несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда горит хлор, образуется горчичный газ. Хотя смертельные случаи не были вызваны горящей трубой в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расположение подвесок и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (в форме без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкостей, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в камерах вытяжного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Сталь и полипропилен используют этот метод. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Нарезание резьбы включает в себя свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение к сборкам, сваренным в заводских условиях, которые соединяются в полевых условиях механическими муфтами, или к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать деформационных швов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем водяного отопления, которые зимой поднимают температуру воды выше 140 ° F.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислотным или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация — еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытового водоснабжения, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, штуцерами и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не очень хорошо подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может стать проблемой: знайте, какие материалы трубопроводов вы используете, чтобы минимизировать коррозию

За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материалов из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали сортамента 40, но она вдвое меньше по весу, что снижает затраты на установку.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но при аналогичных затратах на установку, поэтому он также имеет более высокую стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.

Считается, что и нержавеющая сталь, и оцинкованная сталь устойчивы к коррозии, а механическое соединение обеспечивает диэлектрическое разделение, что неверно.Диэлектрическая коррозия, которая возникает между цинкованием (цинком) и SS, очень велика, потому что материалы находятся почти на противоположных концах диаграммы благородства металлов. Коррозия цинка быстрая и серьезная (см. Рисунок 4).

---

Джефф Болдт является руководителем IMEG Corp., где он является директором по инновациям и качеству. Он также является членом ASHRAE TC 3.6 Обработка воды.

Кейт Стоун — младший главный специалист и старший специалист по машиностроению в IMEG Corp., где он отвечает за техническую экспертизу и качество.

Трубы из ХПВХ для трубопроводов горячей воды

За последнее десятилетие изменился образ жизни, и вчерашние предметы роскоши теперь стали предметом первой необходимости. Один из примеров — купание с горячей водой 365 дней в году. В связи с этим меняющимся образом жизни необходимо уделять особое внимание безопасному и долговечному использованию бытовых приборов и связанных с ними аксессуаров, обеспечивающих эти услуги (системы водоснабжения и горячего водоснабжения).

Ванна с горячей водой не только дает нам комфорт, расслабляет, но и хорошо очищает круглый год.С горячей водой мыть и чистить становится легче. Кроме того, считается, что несколько стаканов теплой воды в день могут помочь вам сохранить крепкое здоровье.

Температура горячей воды для людей

Знаете ли вы, при какой температуре можно принимать ванну ???

Вы с удивлением заметите, что для комфортной ванны температура колеблется от 29,5 ° C до 43 ° C. При превышении этой температуры ванна становится неудобной и вызывает стресс для кожи. Попадание на кожу воды при температуре выше 60-65 ℃ может вызвать ожоги.Ошпаривание относится к ожоговым травмам, полученным, когда некоторые или все клетки кожи или других тканей разрушаются горячими жидкостями (ожоги). ( Источник: IS 7558 — свод правил для установки горячего водоснабжения )

Раньше люди обычно нагревали воду на плите / газе или использовали погружные стержни и смешивали в ней холодную воду, чтобы температура воды была комфортной для ванны. Однако существовали риски, такие как поражение электрическим током, ожоги от горячей воды, связанные с этой практикой.

Водонагреватели — великое изобретение, которое пришло на смену традиционным практикам и упростило использование горячей воды. Они могут использовать различные источники энергии для отопления, такие как электричество, газ и т. Д. Эти водонагреватели подключены к нашим водопроводным трубам, и, следовательно, мы получаем горячую воду прямо из кранов и душевых, что облегчает нам задачу. Согласно IS 7558 водонагреватели должны быть рассчитаны на отключение при 60-65 ° C.

Трубопроводы горячей воды из-за перегрева становятся агрессивными и могут привести к повреждению прибора и труб.Это происходит, если температура не регулируется, и может привести к поломке и серьезным травмам пользователя.

С последнего десятилетия ХПВХ стал предпочтительным выбором для замены металлических труб водопроводных труб, этот сдвиг произошел из-за присущих ему проблем коррозии, образования накипи, утечек в металлических трубах.

ХПВХ и водонагреватели, идеальное сочетание?

С пластиком связаны мифы. Пластиковые водопроводные трубы всегда подвергались сомнению относительно их пригодности для использования с горячей водой.ХПВХ — это специально разработанный термопласт, и его молекулярная структура отличает его от обычных пластиков. Его внутренняя структура делает его идеальным выбором для горячего и холодного водоснабжения.

ХПВХ как материал имеет температуру стеклования 113-115 ° C. Температура стеклования определяется как температура, при которой твердое вещество начинает размягчаться и ослабевать. Производители ХПВХ гарантируют срок службы своих фитингов из ХПВХ 50 лет при использовании в горячей воде до 93 ° C.

Как теперь вы знаете, удобная ванна с горячей водой в диапазоне от 29 до 43 ° C и температуре выше 65 ° C может вызвать ожоги, а водонагреватели предназначены для отключения нагрева воды выше 60-65 ° C. ХПВХ становится идеальным материалом, поскольку точка размягчения / температура стеклования ХПВХ намного выше, чем температура отключения водонагревателя. Таким образом, труба может прослужить пользователю 50 лет.

Трубы из ХПВХ

— идеальный выбор для водопровода горячего водоснабжения. Они производятся после добавления материала, который проходит процесс дополнительного хлорирования, что обеспечивает более высокое качество ХПВХ.
Его превосходная термостойкость продемонстрирована в стандартах ASTM для каждого материала. ХПВХ не разлагается под воздействием горячей воды и может легко использоваться для приложений, требующих температуры до 200 ° F.
Помимо этого, компания FlowGuard® Plus соответствует национальным и международным стандартам.
Это причина, по которой FlowGuard® Plus выбрана как лучшая труба из ХПВХ для горячей воды.

Примечание: В целях безопасности убедитесь, что компоненты водонагревателя всегда находятся в хорошем рабочем состоянии.В случае неисправности термостата водонагревателя источник энергии продолжает нагревать воду. Это приведет к повышению температуры и созданию избыточного давления внутри резервуара водонагревателя, что приведет к его разрыву и серьезным травмам.

Трубы из ХПВХ

использовались в США, на Ближнем Востоке и в других странах в течение 50-60 лет без каких-либо серьезных проблем, поэтому вы можете выбрать ХПВХ для трубопровода горячего водоснабжения.

Lubrizol является изобретателем ХПВХ и присутствует на рынке более полувека.FlowGuard CPVC использовался в различных странах для горячего водоснабжения, что сделало его надежным брендом для этого приложения. Таким образом, FlowGuard CPVC соответствует международному стандарту качества и делает его более подходящим для систем горячего водоснабжения по сравнению с другими стандартными CPVC.

В Индии компании Ashirvad Pipes Pvt Limited и Prince CPVC Pipes & fittings Limited производят и продают их через свои обширные розничные каналы по всей стране.

Если вы в настоящее время ремонтируете или строите дом своей мечты, обратитесь к нашей команде.Команда поможет разработать пластиковую трубу из ХПВХ для системы горячего водоснабжения, которая обеспечит получение горячей воды идеальной температуры без каких-либо проблем.

И не забудьте подумать о CPVC, когда вы коснетесь «горячей воды» в следующий раз.

Обязательно ознакомьтесь с нашим блогом, в котором основное внимание уделяется важности целостного взгляда на покупку ХПВХ, а не только рассмотрение цены на трубы ХПВХ как единственного фактора.

Лучшие материалы для ваших трубопроводов HVAC

Трубопровод

HVAC обеспечивает подачу горячей воды, охлажденной воды, хладагента, конденсата, пара и газа к компонентам HVAC и от них.Его эффективность во многом зависит от материалов, из которых он изготовлен. Итак, какие материалы идеально подходят для труб HVAC? Читайте дальше, чтобы узнать больше.

Медные трубы

Медные трубы подходят для широкого спектра применений в системах отопления, вентиляции и кондиционирования воздуха, включая транспортировку:

• горячая вода
• охлажденная вода
• конденсатор водяной
• отвод конденсата
• хладагент
• сжатый воздух

Эти трубы обычно соединяются бессвинцовым припоем, пайкой или герметичными уплотнениями.

Стальные трубы Сталь

обычно используется для изготовления больших труб, которые допускают диапазон температуры и давления. Стальные трубы Schedule 40 и 80 приемлемы для ряда применений HVAC. График относится к толщине стенки трубопровода. Чем толще стенка трубопровода, тем больше номер спецификации.

Черные стальные трубопроводы по графику 40 используются для обслуживания систем отопления, вентиляции и кондиционирования воздуха, включая:

• технологическое охлаждение
• горячая вода
• охлажденная вода
• отвод конденсата
• конденсатор водяной
• возврат конденсата подземный
• подземное отопление горячей и охлажденной водой

Для перевозки могут использоваться как черные стальные трубы сортамента 40 и 80, так и трубы из оцинкованной стали сортамент 40:

• пар
• мазут
• конденсат перекачиваемый и возврат конденсата

К ним обычно присоединяются фитинги из кованой стали или ковкого чугуна, а также штуцеры из ковкого чугуна.

Пластиковые трубы

Пластиковые трубопроводы широко используются в системах вентиляционных трубопроводов, особенно в подземных установках. Это потому, что некоторые почвы имеют коррозионную природу, но трубы из ХПВХ и ПВХ обладают коррозионной стойкостью. Металлические трубопроводы, используемые в подземных сооружениях, обычно закрываются защитной оболочкой из ПВХ-пластика.

Пластиковые трубопроводные системы обычно соединяются с помощью цемента на основе растворителей и фитингов раструбного типа.

Благодаря трубам

HVAC все остальные компоненты вашей системы HVAC работают вместе, обеспечивая комфорт в вашем доме.Если у вас есть какие-либо вопросы по трубопроводам HVAC или любому другому оборудованию, обращайтесь к специалистам по HVAC в компании Hartman Brothers Heating & Air Conditioning. Мы предоставляем надежные услуги по установке, ремонту и техническому обслуживанию систем отопления, вентиляции и кондиционирования воздуха для домовладельцев в районе Форт-Уэйн.
