Как добавить радиатор

Проблема с радиаторами в том, что их никогда не бывает достаточно, чтобы обойтись без них, и часто они оказываются не в том месте.Самый быстрый и простой способ обновить вашу систему центрального отопления — это добавить радиатор, но зачем кому-то платить за это, если вы можете следовать нашему простому пошаговому руководству и сделать это самостоятельно за день?

В нашем пошаговом руководстве вы узнаете, как обновить систему отопления за день.

Установка радиатора — простое, но трудоемкое дело, поэтому сантехник взимает с вас около 100 фунтов стерлингов за радиатор плюс материалы, чтобы установить один для вас. Если у вас твердые полы или вам нужно установить особенно длинные трубы, вы можете продолжать увеличивать эту цифру.

Мы составили это удобное руководство по установке радиатора в вашу систему центрального отопления. В руководстве описывается самый популярный вид влажного центрального отопления: система с открытой вентиляцией, в которой используются подающие и обратные трубы для распределения горячей воды от котла к радиаторам и обратно к котлу.

(БОЛЬШЕ: См. Другие уроки DIY)

Необходимые инструменты

• Горелка для бутана
• Резак для труб
• Разводной гаечный ключ
• Ключ радиаторного клапана
• Ключ спускного клапана
• Карандаш для краски,
• Рулетка
• Сверла и сверла
• Карандаш
• Отвертки,
• Огнестойкий мат
• Пластиковый резак для шлангов / труб

Необходимые материалы

• Предварительно припаянные 15-миллиметровые отводы, тройники и прямые соединители
• или пластиковые быстроразъемные отводы 15 мм, тройники, прямые соединители
• Медная труба 15 мм
• или пластиковая труба 5 мм
• Радиатор
• Клапаны радиатора
• Флюс
• Бутан
• Запасные маслины 15 мм
• Лента PTFE
• Зажимы для труб
• Винты
• Заглушки

Тщательно продумайте, где вы собираетесь разместить новый радиатор.Одна часть комнаты особенно холодная? Будут ли сведены на нет его преимущества в результате любых будущих перемещений мебели? Также подумайте об общих потребностях в отоплении помещений: они измеряются в британских тепловых единицах (BTU), и на большинстве радиаторов есть наклейка, показывающая выходную мощность BTU. Чтобы вычислить, сколько БТЕ требуется вашей комнате, умножьте высоту на ширину и длину комнаты (в футах), а затем умножьте это число на четыре.

Сколько дополнительных радиаторов может вместить ваш котел? При установке котла сантехник принимает во внимание размер дома и подбирает котел с соответствующей мощностью BTU.Обычно добавление одного или двух радиаторов не должно вызывать никаких проблем, но рекомендуется проверить мощность котла (в инструкции по эксплуатации или получить от производителя) и иметь представление о требованиях, предъявляемых к котлу со стороны существующих радиаторов.

Пошаговое руководство по добавлению радиатора

1. После того, как вы определились, где вы собираетесь разместить радиатор, найдите ближайшую пару подающей и обратной труб, к которой вы можете подключиться. Их можно разместить под половицами или, как здесь, прикрепить к стене из-за твердого пола.При холодной системе центрального отопления поверните термостат до щелчка, а затем коснитесь обеих труб. Первой нагревается труба от котла. Четко пометьте подающую и обратную трубы ручкой для рисования.

2. Выключите котел и убедитесь, что подача воды к агрегату тоже отключена. Присоедините кусок садового шланга к сливному крану на радиаторе и проведите шланг к точке снаружи, которая ниже радиатора. Отверните квадратный ключ под сливным краном и дайте системе стечь.

3. Выпуск воздуха из выпускных клапанов радиатора пропускает воздух в верхнюю часть радиатора и вытесняет всю воду, оставшуюся в системе. Не забудьте после этого поднять клапаны.

4. Найдите центральную точку стены и проведите в этой точке вертикальную карандашную линию. Найдите центральную линию радиатора и измерьте расстояние от этой точки до центра кронштейнов. Перенесите эти измерения на стену.

5. Некоторые радиаторы поставляются с шаблоном для разметки положений отверстий кронштейна.Поднесите это до уже начерченных линий и закрасьте карандашом. Если шаблона нет, вставьте кронштейн в заднюю часть радиатора и измерьте расстояние от основания кронштейна как минимум до 50 мм ниже дна радиатора (некоторые производители радиаторов рекомендуют зазор до 125 мм, проверьте упаковку для получения подробной информации). Начиная с верхней части плинтуса, перенесите это измерение на стену. Если система слилась, теперь вы можете поднять сливной кран.

6. Поместите основание кронштейна на линию, проведенную на шаге 5, а затем отметьте верхнее отверстие кронштейна на стене.Просверлите стену и вставьте вилку в стену, свободно прикрепите кронштейны вверху, а затем отметьте и просверлите нижние отверстия.

7. Оберните тефлоновой лентой резьбовые части клапанов радиатора пять раз. Это помогает им запечатать.

8. Установите клапаны. Закрепите основной корпус клапана правильным шестигранным ключом, который можно купить в магазинах DIY. Используйте разводной гаечный ключ, чтобы затянуть внешнюю часть клапана на основном корпусе.

9. Подвесьте радиатор.

10. Вырежьте и изготовьте необходимые трубопроводы от радиатора обратно к подающей и обратной трубам, которые вы определили ранее. Если вы работаете с медными трубами, используйте подходящий труборез, а не ножовку. Отметьте место, где вы собираетесь закрепить кронштейны для поддержки участков трубопровода, и теперь прикрутите их на место.

11. Если вы используете медные трубы, перед началом пайки убедитесь, что все подходит друг к другу, и что при присоединении трубопроводов не возникает напряжений.

12. Очистите концы медных труб проволочной ватой.

13. Наденьте стопорные гайки и маслины на трубы, которые соединяются с клапанами радиатора, и удерживайте их на месте, пока вы их затягиваете.

14. Для этой части работы использовались предварительно припаянные или йоркширские стыки, которые просто нужно было равномерно нагреть бутановой горелкой, чтобы расплавить припой внутри стыка и сделать водонепроницаемое соединение. Используйте огнестойкий коврик позади нагреваемой области, чтобы предотвратить возгорание и возможность распайки существующих стыков.

15. Вы можете прекратить нагрев предварительно припаянного соединения, когда припой появится в виде кольца вокруг края соединения, как это. Не забывайте: оба конца предварительно запаянного шва должны нагреваться одновременно.

16. После того, как вы установили трубопровод от нового радиатора в области трубы, которую вы планируете подключать, вам нужно будет разрезать трубу и вставить тройник для подачи питания. В данном случае мы использовали быстроразъемную пластиковую тройник, чтобы продемонстрировать, как традиционные и современные компоненты сантехники могут работать вместе.

17. Пластиковую трубу следует разрезать подходящим ножом для шланга / труб, а не ножовкой, которая имеет тенденцию оставлять потертые края. Убедитесь, что разрез квадратный.

18. Перед тем, как подсоединить пластиковую трубу к соединителю, вставьте вставку в конец, чтобы предотвратить деформацию трубы.

19. Подсоедините подающую и обратную трубы к трубам от нового радиатора. Если вы установили термостатический клапан с одной стороны радиатора, и он не является двухпоточным, то к этому клапану необходимо подключить подачу потока.Заполните систему, открыв кран, который вы закрыли на шаге

20. Проверьте герметичность и затем выпустите воздух из радиаторов.

Как установить радиатор в систему центрального отопления

5 шагов объяснения

Выбор и покупка нового радиатора может быть не такой уж сложной задачей по сути, если вы помните о некоторых важных идеях, таких как:

• На радиаторы должна быть гарантия не менее 2 лет.
• Они должны быть испытаны под давлением 152,3 фунта на квадратный дюйм (10,5 бар), чтобы выдерживать давление 116 фунтов на квадратный дюйм (8 бар) при температуре 95 ° C.
• Мощность радиатора должна соответствовать европейскому стандарту BSEN442 для радиаторов.

Если вы не прибегаете к помощи специалиста, вот несколько советов, которые следует учитывать при замене старого радиатора и которые довольно легко реализовать. Подключение радиатора к уже существующей системе центрального отопления — это довольно простая работа своими руками, которую можно выполнить за считанные часы.

Цель этой статьи — предоставить учебное пособие о том, как самостоятельно установить новый радиатор без помощи профессионального сантехника. Я дам несколько советов о том, как выбрать расположение радиатора, как снять старый радиатор (если применимо), как прикрепить новый радиатор к стене, несколько советов о том, как разрезать трубу, как подсоединить новый радиатор и наконец, как бороться с коррозией.

Если вы не заменяете старый радиатор, а просто хотите добавить в систему новый, вы, вероятно, уже знаете, что радиаторы обычно размещаются там, где сквозняк проникает в дом, где-то рядом с окном или возле входной двери.Теперь вы должны знать, что есть проблемы с обоими локациями; Например, если вы установите радиатор возле окна, длина занавесок может отрицательно повлиять на распределение тепла внутри вашего дома.

Кроме того, расположение радиатора возле входной двери может создать некоторые проблемы, если в вашей семье есть инвалиды или дети. Исходя из проблемы завесы, вы должны убедиться, что вы оставляете достаточно места для циркуляции тепла и для установки клапанов.Расстояние между основанием радиатора и землей должно составлять не менее 150 мм.

* Примечание: в зависимости от типа радиатора необходимо оставить определенное расстояние между стеной и радиатором:
— 40-46 мм для одинарной панели
— 58-65 мм для двойной панели
— 35-44 мм для радиаторов с одним конвектором
— 60-71 мм для двойных панелей плюс
— 71-84 мм для двойных конвекторов.

Еще один фактор, который должен повлиять на ваше решение где-нибудь разместить радиатор, — это положение трубы.Следует знать, что существует два типа труб — подающая и обратная. В более старых системах одна труба может играть двойную роль.

В однотрубной системе имеется подающая труба, которая забирает нагретую воду из котла, а обратная труба подводит воду к котлу для повторного нагрева. В двухтрубной системе сначала следует попытаться закрепить хвостовики радиатора (резьбовое соединение, которое должно поставляться с запорным щитком или термостатическими клапанами радиатора).

Перед тем, как прикрутить его к радиатору, необходимо обернуть резьбу фторопластовой лентой, чтобы улучшить качество герметизации стыков.Хвосты довольно легко затянуть радиаторным ключом.

Если вы не заменяете старый радиатор, вы можете пропустить этот раздел. Однако, если вы заменяете радиатор, вы должны принять во внимание несколько советов:

• Выключить центральное отопление. Если же у вас обычное отопление, вам следует не допускать попадания холодной воды в резервуар или закрепить шаровой кран, чтобы не допустить повторного наполнения.Другим исключением является обычная вентилируемая система, и в этом случае вам придется удалить воду из системы перед физическим снятием радиатора.
• Слейте воду из радиатора: (1) Вы должны открыть квадрат подходящим гаечным ключом (2) Убедитесь, что у вас есть шланговая труба, подключенная к сливному крану типа A (см. Рисунок ниже) для герметичной системы для устранения утечки вода. В обычной вентилируемой системе вы можете использовать шланг и зажать его юбилейным зажимом, а затем попытаться добраться до другой точки шланга.(3) Удалите всю воду из радиатора, чтобы убедиться, что вода не испортит и ваш дом.
• Откройте спускной клапан на радиаторе, чтобы вода могла стекать из системы.
• Когда радиатор пустой, вы можете начать откручивать один из клапанов в нижней части радиатора; вы, вероятно, все еще заметите утечку воды, поэтому вам все равно придется пойти и слить немного воды вниз. Возможно, вам понадобится слить воду из всей системы.
• Снимите фитинги и поднимите вверх, чтобы вынуть из кронштейнов.

После того, как вы определились с местом расположения нового радиатора, вы, вероятно, захотите прикрепить его к стене. Для этого вам нужно выполнить 5 простых шагов:

• Измерение расстояния между двумя точками крепления на задней стороне радиатора.
• Начертите вертикальную линию на стене с помощью пузырькового уровня (спиртового уровня).
• Проведение дополнительной линии для корректировки расстояния друг от друга.
• Крепление кронштейнов к стене.
• Крепление радиатора к кронштейнам.

Вам понадобятся кусачки для медных труб и кусачки для пластиковых труб.

• Поставьте таз под трубу, так как возможно вытечет остатков воды.
• Чтобы установить тройник, вам нужно отрезать больше от одной из труб.
• Убедитесь, что у вас под рукой есть нажимные и компрессионные фитинги.
• Если вы работаете с медными трубами, имейте под рукой трубогиб и пружину для гибки труб.
• После вставки Т-образного фитинга проложите трубу от подающей и обратной труб к новому радиатору (подающая труба должна иметь клапан).

После того, как все вышеперечисленное соблюдено, можно, наконец, подключить новый радиатор:

• Подсоедините радиатор, убедившись, что используются трубные вставки.
• Если вы используете компрессионные клапаны, вам следует использовать медные оливки, поскольку другие типы клапанов могут оказаться слишком жесткими для пластиковых труб.
• Закройте сливной кран.
• Снимите шланг.
• Закройте спускной клапан радиатора, который вы могли открыть ранее.
• Снова заполните систему через заправочный контур холодоснабжения и, если это вентилируемая система, через систему водоснабжения, то есть резервуар подачи воды на чердак.
• Проверьте новые фитинги на возможные утечки (в случае обнаружения утечек затяните винты или убедитесь, что трубы полностью вставлены в фитинг).
• После того, как все сделаете, следует удалить воздух из радиатора. Вы можете просмотреть нашу предыдущую статью «Как удалить воздух из радиатора», чтобы получить правильную информацию о том, как это сделать.

Большинство людей беспокоятся о коррозии при установке нового радиатора.Это действительно то, что вы должны учитывать, что по своей сути неизбежно. Что вы можете сделать, так это продлить необходимость замены радиатора.
Какие факторы влияют на коррозию?

• Тип металла, используемого в системе
• Количество воздуха, всасываемого в систему
• Тип воды, которая попадает в систему
• Качество работ по установке радиатора.

Что можно сделать, чтобы предотвратить преждевременную коррозию радиатора?
Что нужно сделать при установке нового радиатора:

• Правильная промывка и наполнение водой после установки радиатора.
• Применение некоторых ингибиторов коррозии в соответствии с инструкциями производителя.

В ореховой скорлупе, не забывайте:

• Что касается , расположение , убедитесь, что вы оставляете достаточно места для циркуляции тепла и для установки клапанов.
• Когда вы снимаете радиатор , слейте воду из системы.
• Прикрепите радиатор к стене .
• Отрежьте трубу (при необходимости).
• Подключаем новый радиатор.
• Используйте ингибиторы коррозии .

Как добавить радиатор в комбинированную котельную систему

Если вы не обладаете квалификацией и опытом в этом типе задач, обычно лучше попросить инженера-теплотехника установить для вас новый радиатор. Если вы решите пойти дальше и сделать это самостоятельно, обязательно сначала изучите процесс, чтобы иметь четкое представление о том, что именно в него входит.

Во-первых, вам нужно определить, где будет располагаться новый радиатор и какого размера он будет. Вы можете использовать онлайн-калькулятор британских тепловых единиц (BTU), чтобы определить, какого размера должен быть ваш новый радиатор в зависимости от комнаты, в которой вы его устанавливаете. Что касается местоположения, вы можете разместить его под окном или в область комнаты, в которой обычно бывает особенно холодно.

Как только вы узнаете, куда он пойдет, вам нужно будет найти самый простой способ подключить радиатор к системе центрального отопления.Это означает поиск ближайшей пары подающей и обратной труб, к которой вы можете ее подключить. Их можно прикрепить к стене или расположить под половицами. Вы можете определить подающую и обратную трубы, почувствовав их при первом включении отопления. Подводящая труба нагревается быстрее. Чтобы в дальнейшем избежать путаницы, рекомендуется отметить их.

Перед тем, как начать работу по подключению радиатора, убедитесь, что вы выключили котел и слейте воду из системы. Затем оберните ленту PTFE вокруг резьбовых частей клапанов пять раз, а затем установите их на новый радиатор.Это поможет обеспечить правильную герметизацию.

Пришло время прикрепить кронштейны радиатора к стене. Обратите внимание: когда вы измеряете, куда должны идти эти кронштейны, вы должны оставить зазор около 125 мм между нижней частью радиатора и полом. Когда кронштейны подняты, вы можете прикрепить радиатор к стене.

Затем вырежьте и изготовьте трубопровод для соединения радиатора с подающей и обратной трубами. Для этого можно использовать медные или пластиковые трубы. Убедившись, что трубопровод подключен и все на месте, вы можете пополнить свою систему отопления.Поскольку некоторое количество воздуха будет задерживаться, вам следует удалить воздух из нового радиатора, чтобы убедиться, что он работает максимально эффективно.

Как установить радиаторы: выбор между последовательным и параллельным

Радиаторы лучше устанавливать последовательно или параллельно ? В этой статье мы объясним разницу между обоими методами установки и поможем выбрать между однотрубной системой и двухтрубной системой.

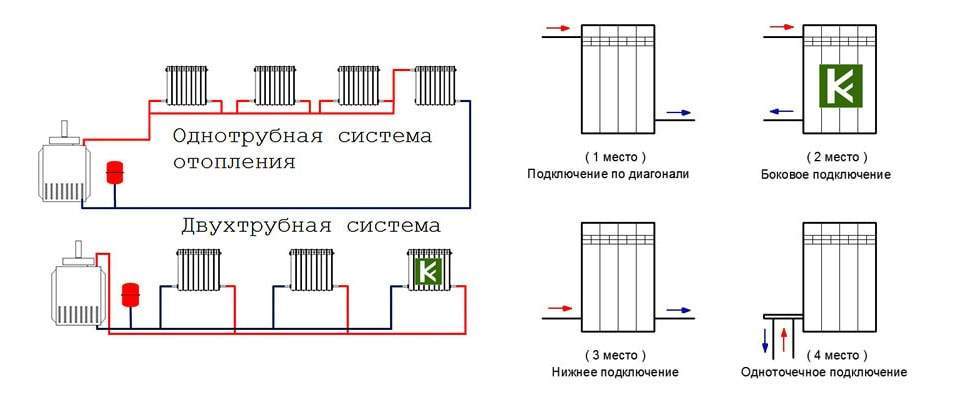

Установка радиаторов параллельно

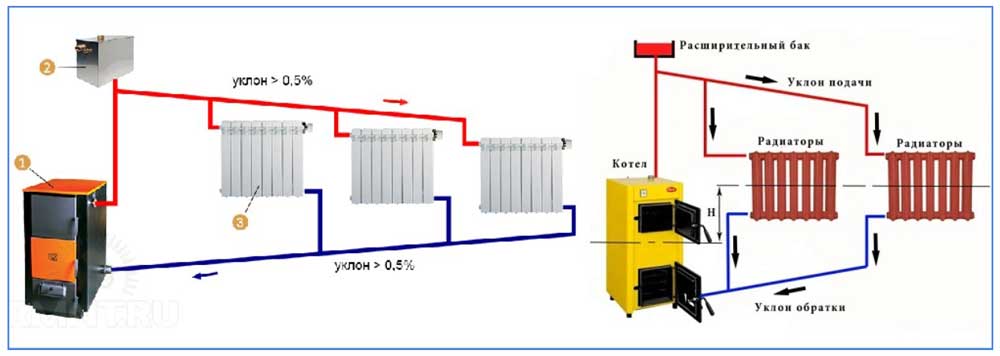

При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой .Двухтрубная система состоит из, как вы уже догадались, двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел. Другими словами, радиаторы устанавливаются параллельно . Хотя, как правило, более дорогая, чем однотрубная система, двухтрубная система является предпочтительным вариантом для современных зданий.

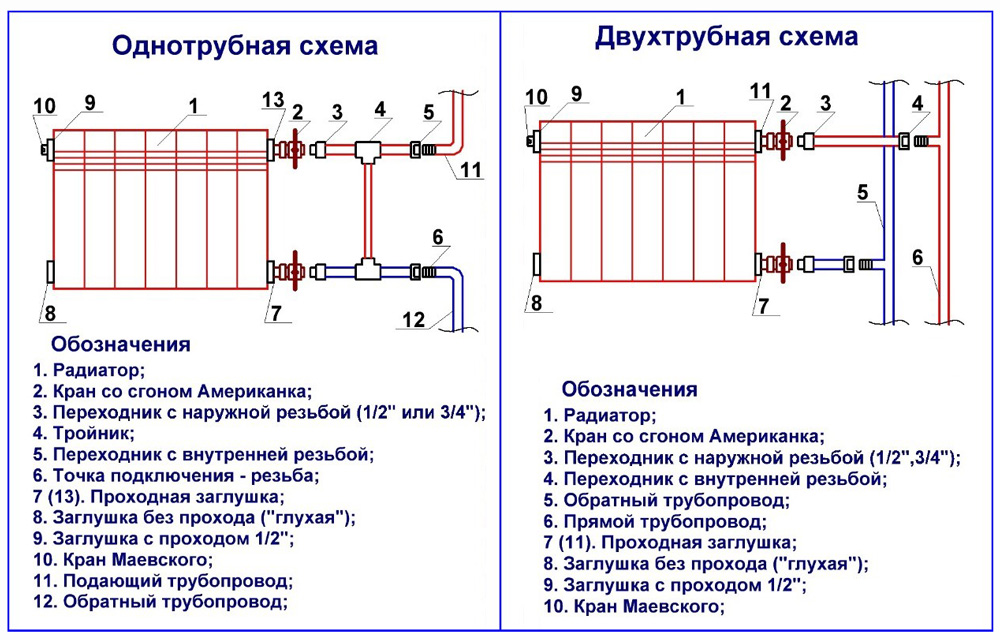

Двухтрубные системы бывают двух разновидностей :

• Двухтрубные системы с медными или пластиковыми трубами .Трубы присоединены к коллектору, каждый радиатор имеет отдельную подающую и обратную трубу. Этот тип системы на сегодняшний день является наиболее распространенным.
• Двухтрубные системы с стальными трубами : каждый радиатор отдельно подключается к подающим и обратным трубам.

Клапаны Vasco идеально подходят для обоих типов двухтрубных систем.

Как установить радиаторы серии

Однотрубная система широко применялась в жилищном строительстве в семидесятые и восьмидесятые годы.При последовательном подключении возвратная вода одного радиатора служит питанием для следующего. Следовательно, последний радиатор в системе передает меньше тепла, чем первый. Чтобы компенсировать потерю тепла, радиаторы должны увеличиваться в размерах по мере удаления от источника тепла. Другой вариант — установка перепускного клапана , который смешивает охлажденную возвратную воду с теплой водой перед ее подачей к следующему радиатору.

И последнее, но не менее важное: для последовательной установки радиаторов требуется труб подходящего размера ! Проконсультируйтесь со специалистом по отоплению или посетите наш центр загрузок, чтобы ознакомиться с технической информацией и инструкциями по установке.

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции. Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, представляет собой «: Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом.Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что, ну, она нагревается снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Чтобы избежать недоразумений, я думаю, что пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло — это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Преимущества лучистого тепла, будь то полы или радиаторы:

• стабильные температуры
• без холодных точек (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
• пыль не уносится около
• относительная влажность остается постоянной
• нет перепада давления воздуха (как при принудительном подогреве воздуха)
• абсолютно тихо.Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
• См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между системой радиаторного отопления и системой теплого пола составляют:

• радиаторам требуется меньше труб
Для теплого пола
• требуется значительная длина труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
• Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при установке PEX на бетонную плиту). Радиаторы
• нагреваются местами (обычно под окнами), в то время как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ним, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
• Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F).
• подпольные системы невидимы
Радиаторы
• занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой 😉
• с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить световозвращающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Его установил Брайан Сперлин, лучший сантехник в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что в обоих контурах, контуре питьевой воды и контуре радиатора есть расширительный бачок. Это связано с тем, что на стороне питьевой воды (питьевая вода) установлен обратный клапан там, где городской водопровод поступает в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке для предотвращения разрывов труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменника

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у Duda Diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен иметь длину , насколько это возможно, , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Больше теории теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур по крайней мере 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другая важная переменная — скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Что ж, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безбаквальных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности, чтобы переместить со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30 Пластинчатый теплообменник с монтажными шпильками M8-1,25, 18,3 x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь вы, возможно, заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Полностью идиотическая установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня.Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

• их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента для PEX) и вставьте обратно… готово!
• фитинги и клапаны можно свободно вращать после установки
• вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
• Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
• Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Просто удивительно, что каждый может сделать с приспособлениями для укуса акулы без помощи водопроводчика (извините, Брайан (!))

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного сантехнического идиота проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

Теперь давайте поговорим о порой «причудливых» ограничениях, с которыми я столкнулся безбаквальных водонагревателей. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
Бесконтактные водонагреватели
2. включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
3. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут подавать (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, так как она зависит от температуры на входе.
6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холодной на жаркую и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях на базе резервуаров температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, попадающей в него.
7. Конденсация дымовых газов. Это чрезвычайно важно, если вы хотите получить очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она немного усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаквальные водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это дейтотип, , так как это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее, чем глубина (количество пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины.После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

У вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса, чтобы избежать проблем.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который похож на фильтр, блокирующий попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на квадратный дюйм) при нагревании до 60 ° C (140 ° F) в среднем.

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел что-то делать», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Великолепный Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для своего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга очень дешевая. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть нормальным решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Ладно, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически неразрушим, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, включая доставку. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся в промежуточном положении, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если мне удалось установить это с ноль сантехники и водяного отопления, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA такой же большой, как наша галактика, чтобы заставить его работать как обогреватель. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус — бачок полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с резервуаром из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, как предполагается, котлы не могут.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, запомните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику, получите отличный день ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности резервуар для хранения имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

Сколько стоит установка центрального отопления?

Установка новой системы центрального отопления включает бойлер, радиаторы, регуляторы отопления и трубопроводы.Стоимость установки центрального отопления будет варьироваться в зависимости от размера системы отопления, но стоимость центрального отопления обычно составляет от 3000 до 4000 фунтов стерлингов.

Примечание: В этой статье рассматривается стоимость установки центрального отопления, то есть бойлера, радиаторов, регуляторов отопления, трубопроводов и, возможно, водонагревателя. Если в настоящее время вы только хотите заменить бойлер, посетите наш справочник по замене бойлера.

Итак, сколько стоит центральное отопление?

Средняя стоимость установки центрального отопления составляет от 3000 до 4000 фунтов стерлингов.

Затраты на установку центрального отопления включают бойлер, радиаторы, трубопроводы и регуляторы отопления. В зависимости от того, какой тип котла вы выберете, вам также может понадобиться накопительный водонагреватель, а также подпиточный и расширительный бак.

Цена на каждый из этих элементов будет варьироваться от производителя к производителю, и вам также необходимо будет учитывать затраты на оплату труда и установку, установленные установщиком.

При этом нет двух одинаковых систем центрального отопления.И есть много переменных, которые могут повлиять на окончательную стоимость, например:

• Марка, тип и размер котла
• Тип и размер радиаторов отопления или теплого пола
• Усовершенствованная система управления отоплением
• Простота установки напр. пустой дом обеспечит более быструю установку, чем недвижимость, в которой жили в
году.

Все это должно быть включено в расценки, которые вы получите от установщика центрального отопления.

Если потенциальные затраты на установку центрального отопления в размере 3000–4000 фунтов стерлингов кажутся обескураживающими, подумайте об экономии, которую вы получите, модернизировав свою систему отопления.Современные котлы очень эффективны и могут потреблять меньше топлива, чем старые системы, при том же уровне тепла.

В современных котлах используется конденсационная технология, которая значительно снижает потери тепла системой во время ее работы. В результате они могут достичь эффективности более 90%. Это означает, что на каждый фунт стерлингов, потраченный на отопление вашей собственности, теряется только 10 пенсов из-за потраченного впустую тепла. Это может дать значительную экономию на счетах за электроэнергию, если учесть, что старые котлы намного менее эффективны.

И максимальная экономия энергии не должна останавливаться на достигнутом. Также помогут вложения в эффективную изоляцию и внедрение интеллектуального управления отоплением. Изоляция предотвратит утечку тепла из вашего дома, в то время как интеллектуальные средства управления отоплением могут узнать о ваших привычках отопления дома. Умный термостат позволяет вам управлять обогревом со своего смартфона, даже когда вас нет дома.

Стоимость центрального отопления: 3-х комнатный дом

Мы рассчитали средние затраты на установку центрального отопления для трехкомнатного двухэтажного дома.Стоимость установки основана на том, что инженер взимает около 200 фунтов стерлингов в день и 100 фунтов стерлингов в день за дополнительного рабочего.

Насколько разрушительна установка центрального отопления?

Обычно установка системы отопления занимает от 2 до 5 дней, и над ней работают 2 инженера-теплотехника.Установка займет больше времени, если дом обитаемый (в отличие от ремонта пустого дома), так как инженеры будут работать вокруг вас.

По этим причинам рекомендуется запланировать установку новой системы центрального отопления летом. Таким образом, центральное отопление будет согревать вас в зимние месяцы.

Установка новой системы центрального отопления в летние месяцы может сократить время простоя и сэкономить ваши деньги.

Итак, что входит в установку центрального отопления?

1. В первый день установки центрального отопления в первую очередь устанавливаются новые радиаторы.
2. После радиаторов будут проложены трубопроводы, соединяющие радиаторы с котлом, в систему также будет добавлено управление центральным отоплением.
3. Сейчас будет установлен новый котел, для этого отключат воду и газ.
4. Наконец, установщик заполнит систему водой и включит котел. Клапаны радиатора будут отрегулированы, чтобы обеспечить необходимый поток горячей воды.

Чтобы свести к минимуму неудобства, важно планировать заранее.И неотъемлемая часть этого планирования должна включать в себя поиск подходящего котла, отвечающего потребностям вашего дома в отоплении. При сравнении котлов нужно учитывать марку, модель, тип котла и номинальную мощность (размер котла).

Помимо бойлера, вам нужно будет определиться с тем, как вы хотите отапливать каждую комнату. Варианты включают обычные радиаторы или более современные инновации, такие как полы с подогревом. В подавляющем большинстве объектов новые радиаторы, вероятно, будут наименее разрушительным вариантом.Это связано с тем, что в большинстве домов уже есть радиаторы, поэтому установка будет аналогичной заменой. Однако полы с подогревом будут гораздо более разрушительными, и их лучше установить при укладке нового пола.

Затем вам понадобится способ управления центральным отоплением. И нет недостатка в вариантах. Большинство домовладельцев знакомы с настенными термостатами, но эффективность центрального отопления можно повысить с помощью термостатических радиаторных клапанов (TRV) или интеллектуального термостата.

Именно здесь вам нужно найти профессионального инженера-теплотехника, который поможет вам сделать правильный выбор. Boiler Guide может помочь вам найти расценки на центральное отопление — просто заполните нашу быструю форму, и мы найдем подходящих установщиков в вашем районе.

Когда вы нашли подходящего инженера-теплотехника для работы, важно как можно больше работать с ним. Наличие четкого плана разводки системы отопления сделает процесс намного более плавным.

• Где будет установлен котел?
• Сколько будет радиаторов?
• Где будут размещаться радиаторы?

Стоимость центрального отопления: что учитывать

Общие затраты на установку центрального отопления могут быть очень разными, потому что существует очень много потенциальных переменных.На стоимость установки центрального отопления может повлиять все следующее:

1. Топливо и тип котла
2. Производитель котла
3. Размер котла
4. Трубопроводы и радиаторы
5. Регулятор отопления
6. Сложность установки
7. Затраты на оплату труда

Выбор типа котла

Очень важно правильно выбрать котел для вашего дома и образа жизни.

Прежде всего, вам нужно определиться с подходящим типом топлива.Природный газ является наиболее распространенным топливом для котлов, причем около 80% домов в Великобритании имеют газовые котлы. Природный газ доставляется поставщиком напрямую на объект через серию труб по мере необходимости. Однако не все объекты недвижимости подключены к газовой сети.

— самый популярный тип котлов в Великобритании.

Альтернативные виды топлива включают нефть и сжиженный нефтяной газ (СНГ), которые могут храниться на территории. Для хранения топлива таким способом требуется достаточно места на открытом воздухе для установки резервуара для хранения.

К сожалению, хотя все эти виды топлива эффективны для отопления домов, они являются ископаемыми видами топлива. А при горении они выбрасывают в атмосферу парниковые газы, что является основной причиной изменения климата. К счастью, есть более «зеленая» альтернатива в виде биомассы.

Котлы на биомассе сжигают органические материалы, такие как деревянные бревна, щепа и гранулы. Они дороже, чем газовые и масляные котлы, но могут помочь снизить выбросы углекислого газа. Кроме того, если у вас есть доступ к лесу, вы потенциально можете обогреть свой дом бесплатно.

Небольшие дома и квартиры с менее чем 10 радиаторами и одной ванной, возможно, захотят использовать электрический бойлер. В некотором смысле, электрический котел — это самая простая система отопления, поскольку в нем не сжигается топливо. Вместо этого электричество производит центральное отопление и горячую воду.

Топливо, используемое в котле, является первым соображением. Далее вам нужно будет найти подходящий тип котла. Есть 3 различных типа котлов: комбинированный, системный и обычный. Каждый из них по-своему обеспечивает центральное отопление и горячую воду, и один из них лучше подходит для вашей собственности, чем другой.

Комби

Комбинированный котел — последнее новшество в котельной технике. Как и система, он забирает воду непосредственно из водопровода, поэтому имеет очень хорошее давление, но, в отличие от системы, для нее не требуется водонагреватель. Это потому, что он нагревает воду по запросу как для отопления, так и для домашнего использования. Это отличный вариант для небольших домов с ограниченным пространством, но не обязательно для домов с несколькими ванными комнатами.

Система

Системный котел получает воду напрямую от сети, поэтому, в отличие от обычного котла, не требует питательного бака на чердаке.Он нагревает эту воду для ваших радиаторов, но требует наличия водонагревателя для хранения горячей воды для использования в кранах. Поскольку системный бойлер забирает воду из водопровода, давление обычно выше, чем в обычной системе, но вам потребуется место для водонагревателя.

Обычный (также известный как обычный или традиционный)

В штатную систему отопления входят бойлер, накопитель горячей воды и подпиточно-расширительный бак на чердаке. Они полагаются на силу тяжести, чтобы подавать воду вниз из бака на чердаке, где она нагревается котлом.Затем котел нагревает воду и питает радиаторы. Горячая вода для ваших кранов должна храниться в накопителе горячей воды. Система отопления, в состав которой входит обычный котел, занимает много места. И поскольку он зависит от силы тяжести, поток воды не всегда велик, но это очень хороший вариант для домов, в которых одновременно используется много горячей воды. Подробнее читайте в разделе Что такое обычный бойлер?

На рынке представлено несколько брендов, предлагающих широкий выбор типов котлов различных размеров.Стоимость всех этих моделей котлов будет варьироваться от производителя к производителю. Узнайте возможные затраты перед установкой в ​​таблице ниже.

Приблизьтесь к поиску идеального типа котла для вашего дома в разделе «Типы котлов».

Накопитель горячей воды стоит

Система отопления, включающая системный или обычный котел, должна включать в себя водонагреватель. Здесь хранится и нагревается горячая вода для бытового потребления перед подачей в точки горячего водоснабжения. Так что, если вам нужно установить систему или обычный бойлер с нуля, то вам понадобится новый водонагреватель. Комбинированные котлы обеспечивают прямую подачу горячей воды, поэтому водонагреватель не требуется.

Новый водонагреватель обычно стоит от 300 до 1000 фунтов стерлингов.

Обычно дешевле заменить цилиндр, чем установить новую систему. Это потому, что трубопровод уже настроен при замене цилиндра. Однако установка цилиндра с нуля потребует новых трубопроводов и, как следствие, увеличит затраты на установку. Без учета затрат на установку баллон с горячей водой, вероятно, будет стоить от 300 до 1000 фунтов стерлингов.

Накопители горячей воды бывают двух типов: вентилируемые и невентилируемые. И правильный цилиндр для вашей системы будет зависеть от того, будет ли установлен системный или обычный котел.В вентилируемые баллоны необходимо подавать холодную воду из бака на чердаке, поэтому их необходимо установить рядом с обычным бойлером.

Невентилируемые цилиндры, с другой стороны, напрямую подключаются к водопроводу. Это устраняет необходимость в резервуаре для холодной воды на чердаке.

Выбор размера котла

При установке новой системы центрального отопления очень важен точный размер котла. Размер котла — это мера мощности, которую котел может выдавать, также известная как номинальная мощность.Все типы котлов, измеряемые в киловаттах (кВт), имеют номинальную мощность центрального отопления, в то время как комбинированные котлы также имеют номинальную мощность горячей воды для бытового потребления. Это связано с тем, что все типы котлов напрямую подключены к центральному отоплению, но только комбинированные котлы нагревают горячую воду по запросу и подают ее прямо в краны, ванну или душ.

Размер котла очень важен, потому что, если он слишком низкий, котел не сможет удовлетворить спрос. Не забывайте слишком много, потому что это приведет к ненужному увеличению ваших счетов за электроэнергию.

Используя приведенную ниже таблицу, вы можете определить подходящую мощность в зависимости от количества радиаторов в вашем доме. Вы заметите, что комбинированным котлам требуется больше мощности, поскольку они нагревают воду по запросу за более короткий промежуток времени.

Вы можете узнать больше о размерах котла в разделе «Какой размер котла мне нужен?»

Для точного определения размера котла проконсультируйтесь с квалифицированным инженером-теплотехником.Они дадут точные рекомендации, основанные на потребностях вашего дома в отоплении и горячей воде. Используя Boiler Guide, вы можете получить бесплатные расценки на новый котел от инженеров-теплотехников, работающих в вашем районе. Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, что займет всего несколько минут.

Выбор производителя котла

В Великобритании есть множество производителей котлов, из которых можно выбирать. Некоторые из них считаются дорогими, а другие более экономичными.Выборка лучших производителей котлов включает:

• Бакси
• Идеал
• Vaillant
• Viessmann
• Вустер Бош

У каждого из этих производителей котлов есть выбор из нескольких диапазонов и моделей. Итак, чтобы помочь вам сузить свой выбор, вот ведущие диапазоны для каждого из них:

• Бакси 800
• Ideal Vogue Max
• Vaillant ecoTEC Plus
• Viessmann Vitodens 200-W
• Вустер Bosch Greenstar i

Мы выделили потенциальную стоимость котла (без установки) от каждой из ведущих марок котлов.

Используя наш инструмент сравнения котлов, вы можете сравнить всю ключевую информацию, необходимую для выбора подходящего котла для вашего дома.

Выбор регулятора отопления

Почти каждый производитель котлов также предлагает ряд совместимых устройств управления, таких как комнатные термостаты, ТРВ и беспроводные датчики. Это не должно сильно увеличивать стоимость установки, но вы можете рассмотреть вариант с умным термостатом.

Комнатные термостаты

Существует 2 типа комнатных термостатов: с циферблатом и комнатные термостаты с цифровым программированием. Умные термостаты — это третий тип термостатов, но мы поговорим о них позже.

Комнатные термостаты с циферблатом невероятно просты в использовании. Диапазон температур окружает циферблат со стрелкой. Чтобы отрегулировать температуру, просто поверните циферблат так, чтобы стрелка указывала на соответствующую температуру. После этого сработает система отопления и выключится, как только комната

Умные термостаты

позволяют следить за потреблением энергии в доме и обеспечивают беспрецедентный уровень контроля. Например, многие модели дают вам возможность управлять отоплением через приложение на мобильном телефоне, где бы у вас ни было подключение к Интернету.Некоторые дают возможность регулировать температуру отопления для разных комнат или полов. Для этого вам нужно будет приобрести несколько термостатов.

Беспроводные датчики

предназначены для прикрепления к окнам или дверям и определения того, когда они открыты. Когда датчик распознает, что окно или дверь открыто, он автоматически отключает центральное отопление. Это повысит эффективность вашего дома, поскольку предотвратит попытки системы отопления обогреть комнату, когда для этого придется работать намного тяжелее.

Беспроводные датчики производства Worcester Bosch могут даже повысить безопасность вашего дома. Когда открывается окно или дверь, оповещение будет отправлено прямо на ваш смартфон.

Клапаны радиатора

Радиаторные клапаны позволяют контролировать температуру, выводимую отдельными радиаторами. На выбор предлагаются 3 типа радиаторных клапанов: ручной, термостатический и интеллектуальный.

Ручные радиаторные клапаны являются наиболее распространенными и простыми в использовании. Просто поверните вентиль, чтобы полностью повысить, понизить или выключить уровень нагрева.Хотя радиаторные клапаны с ручным управлением просты в использовании, они не позволяют устанавливать определенную температуру. Чтобы установить определенную температуру для каждого радиатора, вам потребуются термостатические радиаторные клапаны. Термостатические радиаторные клапаны немного больше ручных клапанов, имеют цифровой дисплей, который показывает точную настройку температуры радиатора.

Интеллектуальные радиаторные клапаны обеспечивают еще больший контроль. Установленный вместе с интеллектуальным термостатом, подключенным к Интернету, вы можете управлять каждым интеллектуальным радиаторным клапаном со своего смартфона.

Расходы на управление центральным отоплением

Более точный контроль над центральным отоплением с помощью интеллектуальных технологий обходится дороже, чем ручное управление. Однако интеллектуальные термостаты и интеллектуальные радиаторные клапаны позволят вам более эффективно управлять центральным отоплением и в результате потенциально снизить ваши счета за отопление.

Выбор установщика центрального отопления

Последняя часть головоломки, когда дело доходит до новой системы центрального отопления, — это поиск установщика.Чтобы сохранить расходы на центральное отопление на абсолютном минимуме, мы настоятельно рекомендуем сравнить несколько котировок.
