Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

При вкручивании нагревательного элемента, редко какой из них достает до последней секции. Обычно их длина варьируется в пределах 35-40см.

Есть и эксклюзивные модели на все секции, но под заказ (например, Grepan). Вот сравнительные таблицы равномерности прогрева одной и той же батареи (10 секций) стандартным коротким тэном и удлиненным от Grepan.

Однако большинство из нас применяют все же коротыши. Каким же тогда образом обеспечить равномерный прогрев по всей площади?

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8

Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9

Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10

При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11

Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Циркуляция без расширителя

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.

Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.

Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).

Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум — это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.

Даже 1,5-2 бара сделают работу батареи значительно тише.

Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.

Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.

А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.

Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.

Установка предохранительного клапана

Поэтому-то в конструкции и следует предусмотреть защиту в виде аварийного клапана.

Ошибка №12

Не ставьте стандартный взрывной клапан, как на бойлерах.

Вам нужен прибор с давлением срабатывания в 3 бара.

Рабочее давление стандартной чугунной батареи в центральной системе отопления – около 9 атмосфер (1бар=1атм). В нашей закрытой батарее в нормальном режиме обогрева оно будет не более 1,0-1,5 бар.

Для измерения давления, вместо одной из заглушек можно поставить небольшой манометр.

Вы в режиме реального времени сможете контролировать работу своей отопительной системы.

Ошибка №13

Нельзя направлять “подрывной” клапан в сторону стены, где стоит розетка с вилкой.

Для того, чтобы с него периодически не капала жидкость, предохранительный клапан можно перевернуть к верху. В этом случае будет преобладать высвобождение газов, а не воды.

Кран маевского или клапан?

Можно обойтись и краном маевского, но тогда понадобится еще одна защита.

На первую секцию батареи (считая от тэна), монтируется внешний аварийный термостат с температурой срабатывания в районе 80-90С. Причем подключается он в разрыв питания самого тэна.

Когда родной термостат тэна не срабатывает, и вода начинает подходить к точке кипения, отрабатывает аварийный термодатчик. Он прерывает подачу напряжения и спасает батарею от взрыва.

Что лучше – аварийный клапан или внешний термостат? Предпочтительнее иметь все же клапан.

Конструкция получается проще и надежнее.

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14

Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15

Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Климат контроль с воздушным датчиком

Чтобы батарея могла автоматически включаться-отключаться не только при перегреве, но и при достижении заданной температуры в комнате, в схему можно добавить еще один элемент автоматики – реле с воздушным датчиком температуры помещения.

Такие зачастую ставят на теплые полы. Они обеспечат своеобразный климат контроль.

Есть вообще термореле розеточного типа. С ним даже не понадобится изменять схему подключения.

Достаточно будет воткнуть вилку в розетку и система автоматики готова. Подробнее

Особенно это актуально в период отсутствия сильных заморозков, когда на улице еще не так холодно. Конечно, температуру в комнате можно регулировать и встроенным термостатом, тем самым вручную уменьшая нагрев секций, однако:

• во-первых, это не удобно – каждый раз приходится наклоняться к полу и крутить регулировочное колесико

• во-вторых, влечет за собой сильный разброс колебаний температуры в комнате

• в-третьих, с электронным термостатом по воздуху вы забудете про раздражающие щелчки от реле

Статьи по теме

Виды тэнов для отопления: принцип действия и преимущества

ТЭН (трубчатый электронагреватель) представляет собой устройство для обеспечения нагрева рабочей среды до средних температур. Это тонкостенная металлическая, керамическая либо стеклянная трубка, внутри которой по центру располагается спираль или нить нагревания. Как правило, спираль или нить изготовлены из нихромовых сплавов, что обеспечивает долговечность устройства и нагревание среды до достаточно высоких температур в равномерном режиме.

На концах ТЭНа имеются специальные контактные стержни, которые подключаются к электрической сети.

Какие бывают ТЭНы для отопления

Устройства можно разделить на несколько типов – все зависит от варианта классификации:

• воздушные, водные – по видам рабочих сред;
• ленточные, трубчатые, а также оребренные и стержневого типа – по виду нагреваемых поверхностей;
• для отопительных котлов, бойлеров, электрических плит, радиаторов отопления – по вариантам применения.

Некоторые виды оснащаются терморегулирующими устройствами, датчиками автоматического выключения в случае перегревания.

ТЭНы для отопления можно подбирать по оптимальной мощности для того или иного случая.

Монтаж отопительных установок производится вне зависимости от того, как будет применяться электронагреватель (внутри отопительного котла, в инфракрасных обогревателях). Использовать их можно для отопления гаражей и подсобных помещений.

Предназначение ТЭНов для отопления

Устройства получили широкое распространение благодаря высокому коэффициенту полезного действия. К основным приборам для отопления, в которых применяются ТЭНы, можно отнести:

• электрические обогреватели масляного типа – как стационарные, так и мобильные;
• отопительные радиаторы водного типа;
• сушилки для полотенец;
• электрические камины;
• электрические конвекторы;
• электрокотлы.

Несмотря на то, что при эксплуатации нужно соблюдать определенные правила, каких-то особых навыков для установки данных нагревательных отопительных приборов не предусмотрено.

Принципы работы нагревательных элементов для отопления

Практически все ТЭНы функционируют по одному принципу. Во время подключения элемента к электросети осуществляется нагрев спирали или нити за счет теплового действия электрического тока. Между спиралью и внутренней стенкой трубки имеется специальное токоизолирующее вещество, которое хорошо проводит тепловую энергию, поэтому сначала тепло от спирали или нити передается этому веществу, от него – на корпус трубки, а затем – теплоносителю.

Если речь идет об использовании жидких теплоносителей (масла или воды), то вокруг трубки формируются конвекционные потоки, перемешивающие теплоноситель и способствующие его равномерному прогреванию.

Отопительные электрокотлы отличаются надежностью, ремонтопригодностью. Они не содержат большого количества сложных элементов, поэтому просты в повседневной эксплуатации.

Безжидкостные отопительные приборы обычно имеют ограничение по температуре нагрева. Это нужно для того, чтобы теплоэнергия не повредила устройство и не привела к возгоранию. Кроме того, в таких приборах часто устанавливают встроенные вентиляторы, которые обеспечивают конвекционное перемешивание теплых и холодных воздушных потоков, ускоряя отопительный процесс.

ТЭНы для нагрева водных сред

Такие виды нагревателей наиболее часто встречаются в отопительных приборах. Это автоклавы, бойлеры, масляные и водные радиаторы. Как правило, температура нагревания здесь ограничивается 90 градусами по Цельсию. Очень редко встречаются модели, допускающие нагрев воды до 100 градусов.

Если есть необходимость в повышении мощности отопительного прибора, то внутри него устанавливают блочные ТЭНы. Однако не всегда оборудование может работать от стандартных бытовых электросетей.

Чтобы влага не попадала внутрь устройства, нагреватель с торцов подвергают гидроизоляции. При этом стержни для электрических контактов дополнительно окружают плотными изолирующими оболочками, произведенными из электроизолирующего вещества.

ТЭНы гибкой конструкции

Гибкие ТЭНы в большинстве случаев используются в горячеканальных системах. Они удобны тем, что их можно изгибать. Обеспечивается как равномерное прогревание рабочей среды, так и оптимизация внутреннего расположения нагревателя внутри прибора.

Промышленность выпускает много типоразмеров гибких нагревателей, которые при сборке конкретного электроприбора укладываются внутри специальной канавки. Заслуживают внимания ТЭНы отопления, которые предназначены для систем теплого пола. Они имеют второе название – греющие кабели. Подвид греющего кабеля – саморегулирующийся кабель.

Трубчатые виды устройств для бытового отопления

Трубчатые ТЭНы для отопления являются наиболее распространенными видами в отопительных приборах бытового назначения. Это отопительные радиаторы, масляные обогреватели и т.д. Ими может осуществляться транспортировка тепловой энергии как за счет конвекции, так и за счет инфракрасного излучения.

Трубчатые ТЭНы для радиаторов отопления

В собранном виде ТЭНы, оборудованные регуляторными устройствами, рекомендуется покупать только в случае, если есть полная уверенность в том, что шнур имеет необходимую длину.

По форме и длине данная разновидность трубчатых отопительных нагревателей может различаться. Все будет зависеть от конструктивных особенностей устройства, для которого предназначается ТЭН. Наиболее распространенные технические характеристики для них:

• диаметр трубки – от 5 до 18 мм;
• длина трубки может варьироваться от 200 до 6 000 мм;
• материалы изготовления трубки – различные виды стали, включая нержавейку, а также медь и керамика;
• мощность – от 0.3 до 2.5 кВт.

Существуют и более мощные отопительные ТЭНы, но они не устанавливаются в бытовые аппараты для отопления, т.к. домашняя электрическая проводка не рассчитана на высокие нагрузки.

Преимущества ТЭНа для отопления в доме

Сегодня можно приобрести приборы для отопления, которые характеризуются весьма экономным расходом электричества. Если есть необходимость в мощном отопительном приборе, то придется усиливать домашнюю электропроводку.

Плюсы оборудования:

1. Отопительные ТЭНы являются экологически чистыми и не выделяют продукты горения в окружающую среду.
2. Отопительная система может быть автономной. Это полезно, если по тем или иным причинам отсутствует доступ к центральному отоплению либо к централизованной газовой системе и т.д.
3. Приборы отличаются компактностью.
4. Можно выбирать среди массы моделей – по функциональным особенностям, мощности и иным параметрам.
5. Процесс отопления можно автоматизировать посредством нагревателя с терморегулирующим устройством.

Простоту монтажа и использования также можно отнести к плюсам данных устройств.

При покупке прибора следует правильно рассчитать его мощность. Нужно измерить свободное пространство для установки прибора и сопоставить его с габаритами устройства.

Если есть необходимость в проведении дополнительной герметизации, то этим ни в коем случае нельзя пренебрегать. В противном случае, есть риск поражения электрическим током.

Порой ТЭН устанавливается прямо в чугунную батарею – при этом потребуется учесть диаметр патрубков и направление резьбы.

Приобретать ТЭН для отопления рекомендуется у проверенных и сертифицированных продавцов. Наша компания работает напрямую с производителями и гарантирует высокое качество изделий.

Электрические тэны для отопления частного дома

ТЭН — электронагреватель жидкости в виде металлической трубки, внутри которой находится спираль. Конструкций, разновидностей множество. Нагреватели изготовляют и на крупный и на малых производствах.

Эти нагреватели массово устанавливаются, например, в электрических бойлерах и электрокотлах, поэтому производятся также известными производителями.

Но на любом рынке можно встретить ТЭНы предназначаются для установки в радиаторы отопления. Эти устройства изготовлены чаще в Польше, Украине, Китае. Они могут снабжаться встроенными термодатчиками, т.е. работать в полуавтоматическом режиме, отслеживая степень нагрева.

На основе таких электрических нагревателей, можно легко создать отопительный прибор своими руками. Чем и пользуются домашние мастера, конструируя простейший обогрев и «экономя» при этом, как они, думают, изрядные суммы денег.

Но так ли выгодно использовать ТЭНы?
Где обычно, в каких ситуациях, применяют эти электронагреватели воды? Как нужно устанавливать и применять ТЭНы…

Насколько большая выгода от ТЭНов

Если имеется старая батарея, то почему бы ее не превратить с помощью ТЭНа в систему отопления для небольшого подсобного помещения, — курятника, мастерской, гаража…

Существуют даже мифы, что тенами отапливать выгодно. Но «мечты разбиваются о суровую реальность», — электричеством отапливать дороже всего. Так как используется самый дорогой энергоноситель.

Неважно, имеется ли фирменный программируемый электрокотел, или установлена бочка с опущенным в нее на проволоке ТЭНом, — КПД подобных электронагревателей около 97%. А дальше платим по счетчику…

Обогреваться ночью

Но есть лазейка, — ночной дешевый тариф на электроэнергию. Узнать точно, о действующих тарифах и возможности подключения ночного, можно в местной электросети.

Правда и ночное электричество нельзя назвать дешевым, но в совокупности с показателем «Комфортность», ночное отопления становится весьма привлекательным для пользователя.
Какой вид топлива больше всего подходит для дома

Но цена на саму систему отопления с электрическим нагревом может значительно варьироваться.

Нагреватели в батареях

Когда в квартирах с центральным отоплением холодно, то отапливают дополнительно электричеством, а также газовой кухонной плитой или колонкой.

Вот тут и применяется парочка тяжелых чугунных батарей с ТЭНами. По сравнению с фирменными электроконвекторами они обладают гораздо большей теплоемкостью, поэтому их можно отключать на дольше и не следить за их работой. Но и нагрев соответственно продолжительнее.

Такие радиаторы умельцы устанавливают в основном в гаражах, где любят проводить время. Или, например, для обогрева животных в морозы на небольших фермах.

Оборудование систем отопления

Бывает, что на дачке, в гараже и т.п. имеются остатки былой системы отопления, например, пару батарей со стальными трубами. Вернуть систему к жизни проще всего, вставив в нее электрические нагреватели….

Но ТЭНы могут создавать и вспомогательный подогрев в домашней системе отопления. Электрический обогрев отлично дополняет твердотопливный котел. Особенно ночью, с дешевым тарифом. И здесь «самодельное производство» также востребовано.

Если в достаточно большой металлической трубе закрепить пару тенов по 2 кВт, то получится 4-киловаттный электрокотел. Нюанс в том, что ночью его можно включать в маломощную сеть 220 В, так как другие потребители «спят», кроме холодильника, например.

Такое «творение», на практике, может стать основным отоплением в течении сезона в утепленном доме, если, конечно, применяется буферная емкость — теплоаккумулятор.
Как подключить теплоаккумулятор в систему

Какая мощность понадобится

В системе отопления целого дома лучше использовать 2-киловатные образцы электронагревателей.

Но в отдельных радиаторах самодельных регистрах, обрезках отопления в гаражах… применять слишком мощные ТЭНы нельзя.

Дело в том, что тепловое реле не может считаться надежной защитой. А доводить жидкость до температуры кипения, перегревать прибор свыше +75 градусов — опасно.

Следовательно, мощность тена не должна быть больше, чем тепловая мощность, отдаваемая прибором при +70 градусах. Это примерно 75% от паспортной мощности радиатора.

Одна секция и чугунного и алюминиевого радиаторов (500 мм между трубами) обладает мощностью теплоотдачи 170 Вт при 90 град жидкости и 20 град воздуха. При +70 град. нагрева — одна секция — 140 Вт, 7 секций — 1080 Вт, 10 секц. — 1400 Вт.
Таким образом, для радиатора из 7 секций мощность ТэНа не должна быт больше чем 1 кВт. А для радиатора из 10 секций — не больше 1,4 кВт.

Труднее обстоит дело с самодельными регистрами, — неизвестна их теплоотдача. Остается лишь начинать использовать наименее мощные нагреватели.

Какие тены для радиатора выбрать

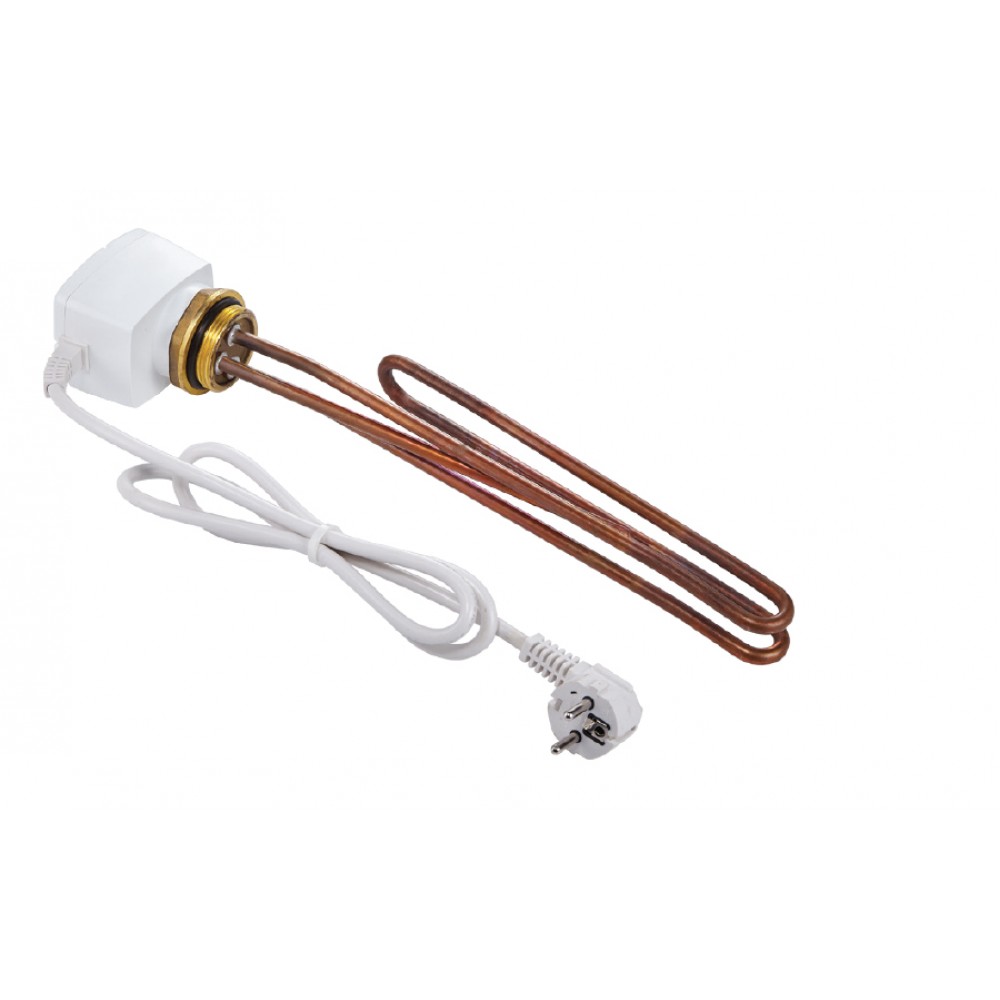

ТЭНы для радиаторов сделаны на основе заглушки (основания) со стандартным диаметром резьбы 40 мм. Остается из радиатора выкрутить нижнюю пробку, на ее место вкрутить нагреватель.

О подборе этих нагревателей по мощности для радиаторов было сказано выше. Не стоит брать более мощный приборы, во избежание аварийных ситуаций. Не нужно перегревать радиатор, добиваясь большей теплоотдачи.

Но эти нагреватели различаются и по длине. Для отдельно стоящего радиатора, без движения жидкости, предпочтительней тены подлиннее. Тогда и прогрев будет более равномерным.

В проточном электрокотле другой приоритет подбора — меньшее гидравлическое сопротивление. Минимизировать влияние нагревателей путем удачного подвода трубок и конфигурации их расположения для домашнего умельца не проблема.

Производитель, — «китайцев», по прежнему, ругают больше всего, лучшими ТЭНами считаются местного разлива — российско-украинские.

Как применяются

ТЭНы могут включаться комнатным термостатом. Тогда они управляются по заданной температуре воздуха.

Но в большинстве случаев используют нагреватели со встроенными температурным реле, — нагрев по температуре теплоносителя.

Жидкость при нагреве расширяется. Нельзя отдельные радиаторы, и другие замкнутые системы отопления, заполнять жидкостью полностью. В системах отопления для компенсации расширения используется расширительный бак.
Расширительные баки для системы отопления

В случае с отдельным радиатором достаточно оставить не менее 10% внутреннего объема не заполненным, — заливать радиатор по верхнюю пробку.

Установка ТЭНа следующая. Система сливается, выкручивается пробка радиатора, вкручивается тен. При этом обычно используется лен со смазкой в качестве уплотнителя (металл-по металлу).

Нагреватель подключается к электросети в соответствии с ПУЭ, с соответствующей изоляцией контактов.

Масло не допустимо

Можно встретить рекомендации залить радиатор маслом, — якобы получится аналог «масляного нагревателя». Прежде чем следовать подобным советам, рекомендуется изучить опыт «пиротехника», который налил масло на картон, поджег, а затем пробовал потушить.
Маслонаполненные промышленные электроагрегаты (например, высоковольтные маслянные разъединители) эксплуатируются с особыми мерами пожарной безопасности.

Если система замораживается, необходимо использовать незамерзающие жидкости, для одного радиатора можно использовать тот же автомобильный Тосол. Горючие жидкости недопустимы.

Встречаются и другие нарушения.

Конструирование своими руками — выгодно?

Самостоятельное конструирование электрообогревательных приборов не приветствуется по соображениям безопасности.

Гораздо целесообразнее приобрести готовый электрический обогреватель для помещений, например, электроконвектор, отвечающий требованиям… За его эксплуатационные качества несет ответственность производитель.

Экономическая целесообразность в ТЭНах может возникнут, как говорилось, когда в наличии имеется «заброшенная» и «бесплатная» оболочка для него.

Но вопросы безопасности, на самом деле, гораздо важнее, чем выгода, получаемая подобным образом.
Сейчас это понимают чаще, потому ТЭНами интересуются все меньше.

К тому же, средний по площади дом выгоднее отапливать электрокотлом с водяными радиаторами, чем отдельными конвекторами. Далее по теме — выгодно ли отапливать конвекторами электрическими

Давно уже прошли те времена, когда единственным способом обогрева частного дома была дровяная печь. Современные технологии и материалы позволяют выбирать способ отопления из множества существующих, но специалисты в один голос утверждают, что в будущем именно электрическое отопление частного дома будет в приоритете. Всем известно, что запасы полезных ископаемых далеко не бесконечны и наступит время, когда от газа придется полностью отказаться и перейти на более чистый энергоноситель – электричество.

Электрические отопительные системы имеют массу неоспоримых преимуществ, а зачастую это может быть просто единственный доступный способ обогрева.

Очень важно продумать проект электрического отопления еще на этапе постройки дома, так как в дальнейшем установка оборудования в уже готовое помещение может привести к необходимости переделки, и, как следствие, к дополнительным затратам. Точный тепловой расчет нужно делать с учетом норм СНиП. Несоблюдение этих требований приведет к повышенным расходам на электроэнергию.

Плюсы и минусы обогрева дома электричеством

Электроотопление частного дома обладает следующими преимуществами:

Простота и легкость установки

Для самостоятельного монтажа не потребуются дорогостоящий инструмент и специальные знания. Все оборудование имеет небольшие габариты, монтируется быстро и с минимальными затратами.

Все приборы легко транспортируются и переносятся в разные помещения. Отдельная котельная и дымоход также не потребуются.

Безопасность

Электрические системы не образуют угарных газов, продукты сгорания полностью отсутствуют. Вредные выбросы не выделяются даже при поломке или разборке системы.

Невысокие первоначальные затраты

Отсутствует необходимость подготовки проектной документации с приглашением специальных служб. Никакие разрешительные документы не нужны.

Надежность и бесшумность

Электрическое отопление не нуждается в регулярном сервисном обслуживании с привлечением специалистов. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.

Простота эксплуатации

В системе нет элементов, которые могли бы быстро выйти из строя. Нет необходимости постоянно следить за датчиками и уровнем топлива.

Блок управления системой.

Высокий уровень КПД

Позволяет быстро обогреть частный дом даже в самые сильные морозы. Электрическое отопление всегда оборудуется специальной системой, дающей возможность регулировать температуру в каждой отдельной комнате, что позволяет значительно сэкономить финансовые затраты в отопительный сезон.

Минусы работы

Главным недостатком электрического отопления считается большой расход электроэнергии. В некоторых районах цена на энергоносители достаточно высокая, поэтому такой способ может быть просто невыгодным.

Вторым недостатком считается энергозависимость. Если электричество по какой -либо причине будет отключено, обогрев помещения станет невозможен.

Третьим минусом можно считать нестабильное напряжение в электросети, особенно это касается сельских районов. Приобретение собственного генератора снимает эту проблему, но существенно увеличивает финансовые затраты.

Решили отапливать дом электричеством? Необходимо учесть состояние и мощность электропроводки. Для большого частного дома может понадобиться трехфазная электросеть. Потребуется точно узнать, какая мощность выделяется на дом и какую часть из выделенной мощности можно отдать на отопление.

Варианты электрического обогрева частного дома

В настоящее время на строительном рынке представлено множество нагревательных приборов, работающих от электричества. Электрическое отопление может работать как напрямую, так и при помощи циркулирующего теплоносителя — антифриза, масла или воды.

Масляные радиаторы

Этот вид обогрева известен очень давно, и до сих пор он сохраняет свою популярность. Это мобильные агрегаты, часто на колесиках, работают напрямую от электрической розетки. КПД у таких приборов равен 100%, так как электрическая энергия переходит в тепловую напрямую, без каких-либо передающих устройств.

С помощью масляного радиатора можно обогреть небольшую комнату, но для целого дома такой способ конечно не пойдет.

Электроконвектор

Это довольно популярный и эффективный способ отопления, способный поддерживать оптимальный баланс влажности в помещении, не сжигая при этом кислород. Превосходные технические характеристики и широкий диапазон мощностей позволяет использовать электроконвекторы для обогрева как маленькой комнаты, так и большого частного дома.

Основой конвектора выступает тэн — преобразователь электрической энергии в тепловую. Принцип работы основывается на конвекции воздуха. Холодный воздух заходит через прорези в нижней части корпуса нагревательного прибора, внутри устройства воздух нагревается от тэна и выходит через прорези в верхней части корпуса.

Сам нагревательный электроконвектор заключен в металлический кожух, который имеет эстетичный внешний вид и легко вписывается в любой интерьер. Конвектор может быть напольным, но чаще всего выбор делается в пользу настенного устройства. Работать конвектор может как отдельно, так и в системе, под контролем одного регулятора температуры.

Кондиционеры

Кондиционеры, работающие в режиме обогрева, тоже можно отнести к электрическим нагревательным приборам. Специалисты считают, что именно такое отопление – самое экономичное, так как затраты на электричество вполне покрываются выделяемым теплом. К тому же расходы можно уменьшить за счет регулировки.

Но у такого вида отопления есть много недостатков и самый главный из них — техническая сложность обслуживания. К тому же кондиционеры имеют первоначальную высокую стоимость, а в случае поломки вызов специалиста принесет дополнительные финансовые расходы.

Инфракрасное отопление

Инфракрасное (пленочное) отопление можно назвать инновационным, но уверенно набирающим популярность способом отопления частного дома. Такое отопление – довольно экономичное в процессе использования, но дорогостоящее в плане стоимости оборудования и монтажа.

Принцип действия инфракрасного отопления заключается в следующем: тепло, исходящее от нагревательного элемента, с помощью обогревателя равномерно излучается на поверхности близлежащих предметов, а те, в свою очередь, отдают тепло воздуху.

Инфракрасные обогреватели потребляют мало энергии и позволяют избежать нерационального распределения температуры, так как можно выполнять как зональный, так и точечный обогрев. После выключения оборудования предметы еще долго сохраняют и отдают тепло. Монтаж и демонтаж оборудования очень прост и легко выполняется самостоятельно.

Расположение обогревателей ограничивается только фантазией. Они могут располагаться на полу, за вешалкой, на потолке, но только не на уровне головы человека.

Следует помнить, что ИК-излучатели нагревают твердые предметы.

Система «теплый пол»

Такая система может служить как основным видом отопления, так и дополнительным. Принцип работы системы заключается в том, что тепло от подогреваемого пола равномерно распространяется до потолка. Нагревательные секции состоят из одножильного или двужильного кабеля, укрытого сверху напольным покрытием. Терморегулятор может быть встроенным, накладным или программируемым.

К плюсам такого способа можно отнести долгий срок службы — до 80 лет, а также простоту в обслуживании и экологичность.

Но теплый пол неустойчив к механическим повреждениям, и ремонт такой системы сопровождается демонтажем напольного покрытия, что ведет к дополнительным финансовым затратам. Для того чтобы определить место повреждения кабеля, потребуется специальная аппаратура.

При наличии базовых знаний и навыков систему «теплый дом» вполне можно сделать своими руками.

Инфракрасный теплый пол

Обогрев дома электричеством при помощи инфракрасного теплого пола можно оценить как экономичное и достаточно эффективное, но малораспространенное средство.

Инфракрасный теплый пол не боится перепадов электроэнергии и не выходит из строя даже при частичном повреждении. Устраивать оборудование можно под любое напольное покрытие, кроме паркета.

Инфракрасные лучи способны нагревать исключительно твердые предметы, поэтому, прогревая пол, сам элемент не нагревается. Напольное покрытие отдает свое тепло воздуху, который, посредством конвекции, распространяется по всему помещению.

Имея элементарные навыки работы с электричеством, смонтировать и подключить такой пол своими руками не составит никакого труда.

Отопление электрическим котлом

Отопление электричеством частного дома чаще всего осуществляется при помощи электрического котла, в котором нагревается жидкий теплоноситель. Стоят электрические котлы относительно дешево, монтаж своими руками не представляет никаких трудностей.

Электрические котлы по способу нагрева делятся на три типа:

Тэновый электрический котел можно отнести к традиционным, в них жидкость нагревается всем привычным тэном. Тэн нагревается от электричества, отдает свое тепло теплоносителю, который, в свою очередь, по системе трубопроводов разносит его по установленным в комнатах радиаторам.

Котел прост в монтаже, снабжен терморегулятором, способным поддерживать заданную температуру. Потребляемую мощность можно регулировать при помощи отключения определенного количества тэнов.

К минусам тэнового котла можно отнести накапливаемую накипь на нагревательном элементе, что может быстро вывести котел из строя, особенно, если вода жесткая. Поэтому иногда придется использовать различные средства против извести.

Электродный электрический котел вместо тэна снабжен электродом, который воздействует на свободные ионы в воде, в результате чего появляется тепло. Такая конструкция уникальна по своей безопасности, так как совершенно невосприимчива к утечке теплоносителя. При отсутствии воды прибор просто перестает работать.

Такой способ нагрева теплоносителя не провоцирует известковый налет, но электроды имеют свойство постепенно разрушаться, и тогда их надо менять. К тому же, в качестве теплоносителя может быть только вода — незамерзающую жидкость использовать нельзя. Сама вода должна иметь удельное сопротивление определенного значения, измерить которое самостоятельно довольно затруднительно.

«Внутренности» индукционного котла.

Индукционный электрический котел состоит из излучателя и трубопровода, по которому циркулирует теплоноситель. Излучатель вырабатывает электромагнитное поле, которое взаимодействует с металлом. Электричество создает вихревые потоки, которые, в свою очередь, передают энергию теплоносителю. Нагревательный элемент отсутствует.

Индукционный котел прост в монтаже и обслуживании, не содержит быстроизнашивающихся элементов, накипь в нем образуется в минимальных количествах, эффективен для отопления больших помещений. Теплоносителем может выступать масло, вода или антифриз.

Сделать индукционный котел своими руками несложно, а по стоимости это выйдет намного дешевле покупного.

Существенным минусом можно считать довольно большие габариты и высокую цену, по сравнению с тэновыми и электродными котлами. К тому же, в случае механического повреждения целостности контура, котел выйдет из строя из-за опасного повышения температуры. В этом случае прибор должен снабжаться датчиком, отключающим котел при полном отсутствии в нем воды.

Заключение

Были рассмотрены практически все популярные способы отопления загородного дома электричеством. Достоинств у каждого способа много — это и отсутствие необходимости запаса топлива, экологичность, безопасность, бесшумность и простота эксплуатации. Но учитывая, что электричество на данный момент стоит недешево, ждать особого экономического эффекта не приходится. Поэтому стоит особое внимание уделить утеплению частного дома, чтобы свести теплопотери к минимуму.

Электрические ТЭНы десятилетиями не меняют свою конструкцию и остаются востребованными в отопительном оборудовании. Меняется форма этих приборов, конструктивные материалы, но остается неизменным принцип действия и эффективность. Для грамотного подбора пригодятся сведения об отличиях и характеристиках. Согласны?

Вы узнаете, что собой представляют и как действуют ТЭНы для отопления. Мы детально описали разновидности нагревательных элементов, привели бесспорные аргументы для обоснованного выбора оптимального типа. С учетом наших рекомендаций вы без ошибок приобретете требующийся прибор.

Предназначение отопительных ТЭНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЭНы являются:

1. Переносные и стационарные масляные электрообогреватели.
2. Водяные радиаторы отопления.
3. Полотенцесушители для ванной.
4. Электрокамины.
5. Электроконвекторы.
6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Внутреннее устройство электронагревателей

Устройство удобно рассматривать на примере трубчатой модели. Электронагреватель представляет собой заполненную термопроводником керамическую или металлическую трубку с расположенной внутри спиралью. В месте фиксации трубки к фланцу находятся изолирующие втулки, которые делают невозможным контакт токопроводящей спирали с корпусом ТЭНа.

Крепится электронагреватель преимущественно фланцевым соединением, которое позволяет герметизировать внутреннюю среду отопительного прибора от внешнего пространства. Недостатком такой конструкции является невозможность замены спирали при её внутреннем перегорании.

Принцип работы нагревательных элементов

Работает ТЭН по следующему принципу. При подключении к сети происходит нагрев внутренней спирали и передача энергии термопроводнику и наружной оболочке. В дальнейшем тепло передается окружающей жидкости, воздуху или твердому материалу.

При нагревании ТЭНа, погруженного в масло или воду, вокруг трубки создаются конвекционные потоки, которые перемешивают теплоноситель и способствуют его равномерному нагреву.

В безжидкостных отопительных приборах температура нагрева обычно ограничена, чтобы не повредить окружающие детали и не спровоцировать пожар.

Для ускорения теплообмена в них часто используется вентилятор, который обеспечивает циркуляцию воздуха как внутри прибора, так и в окружающем его помещении.

Виды ТЭНов для отопительных приборов

Простота изготовления ТЭНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей является самой распространенной в мобильных масляных обогревателях, переносных и настенных электрических радиаторах. Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.

Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. К примеру, ТЭН микатремического обогревателя представляет собой змеевик, расположенный за минеральной пластиной. Нагреваясь, пластина излучает инфракрасное тепло.

Наиболее распространены такие его характеристики:

• диаметр – 5-18 мм;
• длина – 200-6000 мм;
• материал оболочки – сталь, нержавейка, керамика, медь;
• мощность – 0,3-2,5 кВт.

ТЭНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.

Оребренный вариант электронагревателей

Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства. Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.

Используются оребренные модели преимущественно в обогревателях для воздушного отопления. Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.

Блочные конструкции ТЭНов

Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.

Такая конструкция используется при сочетании двух факторов:

1. Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
2. Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.

Фактически в блочном ТЭНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав бытовых отопительных котлов и промышленных электронагревательных установок.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.

Приборы патронного типа

Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки. Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.

Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.

Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.

Дополнительные функции электронагревателей

Выше были рассмотрены простейшие конструкции приборов, которые не имеют каких-либо встроенных регулировочных механизмов.

Но электрические водонагреватели могут оборудоваться простейшей автоматикой, обеспечивающей устройству дополнительные функции.

К таковым относятся:

1. Терморегуляция. ТЭНы со встроенным терморегулятором для отопления имеют датчик температуры, который срабатывает при нагреве рабочей среды до определенного уровня. Регулировка электронагревателя происходит с наружной стороны фланца.
2. Антизамерзание. Эта функция обеспечивается упрощенным терморегулятором, который срабатывает только при понижении температуры до 0-2°C. Она препятствует замерзанию воды в трубах отопления, потребляя минимум электроэнергии.
3. Турбонагрев, который обеспечивает форсированный нагрев рабочей среды при первоначальном пуске оборудования. Необходимо помнить, что электропроводка помещения должна выдержать кратковременное повышение мощности.

Приборов, поддерживающих дополнительные функции, не так много, потому что зачастую регулирование работы отопительных приборов в целом производится с помощью отдельного блока автоматики.

Как выбрать ТЭН для отопительного оборудования?

Выбирая ТЭН для замены в водонагревателе или в радиаторе, необходимо обращать внимание на его мощность, конструкцию, длину трубки и наличие дополнительных возможностей. Поэтому перед покупкой необходимо узнать как можно больше обо всех его характеристиках.

Расчет мощности прибора

Большая мощность ТЭНа не всегда является положительным качеством.

При выборе важно учитывать несколько факторов, которые связаны с уровнем энергопотребления:

• предельная мощность теплоотдачи отопительного прибора в целом;
• возможности электропроводки;
• объем помещения.

Нельзя покупать устройство с мощностью, которая больше 75% максимального уровня теплоотдачи отопительного оборудования.

Например, имеется радиатор с 10 секциями, каждая из которых отдает воздуху 150 Вт тепла, всего 1,5 кВт. При установке в него электронагревателя с мощностью 2 кВт поверхность батареи не сможет быстро отдать всю образующуюся энергию. В результате ТЭН будет постоянно отключаться из-за перегревания.

В квартирах с изношенной проводкой постоянная нагрузка на розетку не должна превышать 1,5-2 кВт, иначе она может загореться и привести к печальным последствиям. Поэтому перед покупкой ТЭНа нужно проверить состояние проводки и при необходимости демонтировать старую и проложить новую электросеть.

Когда вопрос с электрикой и возможностями оборудования решен, можно приступать к расчету требуемой мощности для поддержания комфортной температуры в помещении.

В хорошо утепленных домах и квартирах будет достаточно уровня 40 Вт/м 3 . А при наличии щелей в окнах мощность обогрева должна быть увеличена до 60-80 Вт/м 3 . Покупать конкретную модель можно только после учета всех вышеописанных энергетических факторов.

Учет особенностей конструкции

Большинство ТЭНов отопления имеет оболочку из легированной стали, которая обеспечивает прочность и стойкость к коррозии. Медные устройства применяются преимущественно в нагревателях воды, хотя ограничений на их использование в самодельных радиаторах нет.

Также при выборе необходимо учитывать направление резьбы заглушки, которое может быть правым или левым. Разные модели электронагревателей отличаются и диаметром фланцев. Они могут иметь размер от 0,5 до 1,25 дюйма.

Обычно к ТЭНу хорошего производителя прилагается краткая инструкция, в которой описываются его конструкционные параметры. Их изучение поможет купить устройство, которое точно подойдет к имеющемуся отопительному оборудованию.

Длина нагревательной трубки

Протяженность трубки является одной из главных характеристик, которые определяют эффективность работы устройства.

Большая её длина при равной мощности приводит к увеличению площади поверхности электронагревателя и ускорению теплообмена с рабочей средой. Это положительно сказывается на долговечности ТЭНа и скорости циркуляции теплоносителя.

Желательно, чтобы трубка проходила по всей длине рабочей зоны отопительного прибора, не дотягиваясь до противоположной стенки на 6-10 см. Эта рекомендация позволит быстро и равномерно прогревать теплоноситель.

Наличие дополнительного функционала

Переплачивать за дополнительные возможности ТЭНов не всегда нужно. Если отопительный прибор используется в качестве вспомогательного и не имеет собственной встроенной автоматики, то покупка модели с термостатом имеет смысл.

Но при наличии в радиаторе или электроконвекторе собственных термодатчиков и механизмов контроля температуры дополнительные функции так и останутся невостребованными.

Поэтому приобретать дорогостоящие электронагреватели со встроенной автоматикой рекомендуется только при явной необходимости в таком оборудовании. При необходимости в индивудальном подборе температурного фона лучше купить терморегулятор в розетку, который можно использовать периодически.

Что касается производителей ТЭНов, то их выбор не принципиален. Основными поставщиками являются фирмы из России, Украины, Турции и Италии. Качество их продукции примерно одинаково, поэтому нет смысла переплачивать за бренд.

Выводы и полезное видео по теме

Видео #1. Практический обзор ТЭНов различных типов:

Видео #2. Обзор ТЭНа с терморегулятором:

Видео #3. Особенности блочного ТЭНа, используемого в отопительных электрокотлах отопления:

Покупка ТЭНа для отопительных приборов является непростой задачей. Для этого требуется четко знать характеристики оборудования, в которое встраивается электрический нагреватель. Поэтому останавливать свой выбор на конкретной модели нужно только после тщательного анализа её параметров.

Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фотоснимки по теме статьи в находящемся ниже блоке. Расскажите о том, как подбирали ТЭН для замены в электрокотле или в мобильном обогревателе. Поделитесь, что лично для вас стало решающим аргументом в выборе.

Электрический котел отопления ЭВПМ-4,8 тэн нерж Сангай

Электрический котел отопления Сангай-4,8 кВт используется для обогрева площади 50 квадратных метров. Комплектуется встроенным блоком управления.

Производство ЭВПМ-4,8 тэн нерж Сангай

Электрический котел отопления Сангай-4,8 кВт производится на заводе с применением современного технологичного оборудования. Производитель гарантирует высокое качество изделия. Продажа электротехники возможна с доставкой во все регионы России. Чтобы купить теплотехнику высылайте заказ и реквизиты по электронной почте. Для выставления счета на продукцию от юридических лиц  требуется карточка предприятия, а от физических лиц паспортные данные.

Электрический котел отопления Сангай-4,8 предназначен для работы в составе системы водяного отопления жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и температуре нагрева воды до 85°С. Рабочий диапазон температур окружающей среды от + 1°С до + 40°С. Устанавливать циркуляционный насос рекомендуется во всех системах отопления, где есть нагреватель. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы. Сангай-4,8 кВт поставляется в упаковке (гофрокартон). В комплект поставки входит инструкция по эксплуатации.

Конструкция ЭВПМ-4,8 тэн нерж Сангай

Электрический котел отопления представляет собой корпус из трубы, внутри которого расположены трубчатые электронагреватели (ТЭН), объединенные в блок нагревателей. Корпус имеет два патрубка: нижний — для подвода холодной воды, верхний — для отвода нагретой воды. Корпус прибора закрыт стальным кожухом. Крепление блока нагревателей к корпусу осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность соединения обеспечивается при креплении на три шпильки, равно расположенные по окружности.

Рядом с корпусом внутри кожуха размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель. Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды. Лампа индикации установлена на кожухе рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель обеспечивает включение — отключение блока ТЭНов. В средней левой части электрического котла отопления имеется вводное отверстие и клеммная колодка для ввода и подключения внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы клеммной колодки должны быть закорочены перемычкой. В нижней левой части имеется вводное отверстие для подвода питания.

Меры безопасности по ЭВПМ-4,8 тэн нерж Сангай

Установка и монтаж водонагревателя в отопительную систему и подключение к электросети должны производится квалифицированным персоналом, по согласованию с местными органами Госэнергонадзора, в соответствии с «Инструкцией по электроснабжению индивидуальных жилых домов и других частных сооружений», при обязательном соблюдении требований ПУЭ, ПТЭ и ПТБ. Без заземления электрический котел отопления не включать. Заземлению подлежат собственно электроводонагревателя, пульт управления и трубопроводы системы отопления. Категорически запрещается использовать для заземления металлоконструкции водопроводных отопительных и газовых сетей. Визуальный контроль целостности защитного заземления должен выполняться перед каждым включением прибора в работу.

Запрещается использовать котел в закрытых системах горячего водоснабжения (наличие расширительного бачка в системе обязательно), эксплуатировать при неполном заполнении водой и при превышении температуры воды выше 85°С. Не допускается повышение давления воды выше 0,25 МПа. Все работы по осмотру, профилактике и ремонту должны производится при отключении от электросети.

Установка ЭВПМ-4,8 тэн нерж Сангай

Электронагреватель устанавливается в помещениях, не содержащих вредных паров кислот, взрывоопасных газов, токопроводящей пыли, с относительной влажностью воздуха не более 80% при 25°С. Монтаж котла отопления в систему должен выполняться специалистами, имеющими опыт в проведении сантехнических работ. Электромонтажные работы по подключению электротехники должны производится по согласованному с местными органами Госэнергонадзора проекту, силами специализированных организаций, имеющих право выполнять работы в действующих электросетях и электроустановках при обязательном соблюдении требований ПУЭ, ПТЭ и ПТБ.

При монтаже электрический котел отопления следует закрепить на стене шурупами через отверстия в кронштейнах на его задней стенке, обеспечив необходимые для обслуживания расстояния до боковых стен и расстояние до пола. При подключении в систему отопления допускается установка на его входном и выходном патрубке шаровых кранов или иных задвижек с проходным сечением не менее 1 1/2′. Категорически запрещается включение нагрева  при закрытой запорной арматуре. В целях улучшения условий циркуляции теплоносителя систему отопления рекомендуется комплектовать циркуляционным насосом. Параметры циркуляционного насоса подбираются таким образом, чтобы в течение часа через него прогонялся троекратный полный объем теплоносителя системы.

Система с естественной циркуляцией зависима от расположения нагревателя и требует монтажа труб большого диаметра. Электрический котел отопления с целью улучшения условий циркуляции воды в системе отопления, необходимо установить так, чтобы его нижний патрубок был ниже радиаторов отопления (нижней точкой всей системы отопления), что выполнить не всегда удается. Трубопроводы выполняются из водопроводных труб, соединения на резьбе и сварке. Рекомендуемые установочные размеры для радиаторов при монтаже квартирного отопления от стен до радиатора — не менее 3 см, от пола до низа радиатора — 10 см, от верха радиатора до подоконника не менее 10 см. При установке радиатора в нише расстояние до боковой стенки ниши не менее 10 см с каждой стороны. При гибке труб радиус сгиба не менее 2 наружных диаметров трубы.

Горизонтальные трубопроводы должны прокладываться с уклоном для выпуска воздуха не менее 10 мм на 1 погонный метр трубопровода. При этом уклоны ответвлений к нагнетательному прибору должны быть не менее 10 мм на всю длину подводки в сторону электроприбора. Система отопления должна быть оборудована открытым или закрытым (мембранным) расширительным баком (экспанзоматом).

Как подключить ЭВПМ-4,8 тэн нерж Сангай

Питание электрического котла отопления Сангай-4,8 кВт производится от однофазной сети 220В или трехфазной сети 380 В. Подключение к электросети производится через автоматический выключатель или УЗО, рассчитанный на номинальный ток, кабелем или монтажным проводом в металлорукаве (трубе). Для подключения необходимо снять кожух, вводной кабель пропустить через вводную изоляционную втулку и закрепить скобой на основании. Фазные провода следует подключить в соответствии с маркировкой на клеммы магнитного пускателя или входного клеммника, а нулевой провод на клеммник. При подключении следует проверить затяжку всех доступных контактных соединений и при необходимости подтянуть.

В электроводонагревателя предусмотрено подключение внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы на клеммной колодке замкнуты накоротко. При установке внешнего регулятора необходимо учитывать нагрузочную способность его контактов и диапазон регулирования температуры. Для подключения внешнего термостата кабель пропустить через вводную изоляционную втулку, закрепить скобой на основании электрического котла отопления и, удалив перемычку, подключить к клеммной колодке. Прокладку проводов или кабеля следует проводить в электротехнических плинтусах, коробах, либо в трубе или металлорукаве. Защитная труба должна быть заземлена.

Хранение ЭВПМ-4,8 тэн нерж Сангай

Электронагреватели должны храниться в закрытых помещениях в условиях, исключающих возможность воздействия солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха при хранении электрических котлов отопления должна быть не ниже + 1°С. Относительная влажность воздуха не более 80 % при + 25°С. Транспортирование в заводской упаковке допускается производить любым видом транспорта на любые расстояния. Условия транспортирования в части воздействия климатических факторов — по группе условий хранения 4(Ж2) ГОСТ 15150-69; условия транспортирования в части воздействия механических факторов — по группе условий транспортирования Л ГОСТ 23216-78.

Гарантии производителя на ЭВПМ-4,8 тэн нерж Сангай

Изготовитель гарантирует нормальную работу электронагревательного прибора при условии соблюдения правил эксплуатации и хранения. Гарантийный срок эксплуатации 1 год со дня продажи потребителю.

Изготовитель обязуется в течение гарантийного срока эксплуатации безвозмездно исправлять дефекты изделия или заменять его, если дефекты не возникли вследствие нарушения покупателем правил пользования электрическим котлом отопления или его хранения. Гарантийный ремонт осуществляет предприятие-изготовитель или его представитель.

Воздушные и электрические тэны. Главные особенности, плюсы и недостатки.

Тэны представляет собой трубчатый электронагреватель, действующий по принципу трансформации энергии из электрической в тепловую.

На данный момент тэны являются очень распространенным устройством, которые применяются, как базовый элемент для обогревателей разной мощности. Конструкция тэнов достаточно проста.

В металлической трубке расположены навитая нить нихрома и изолятор, по краям выступают шпильки.

Спираль изолируется от внешних стенок специальным электроизоляционным песком. Для защиты тэна от влаги проводится надежная герметизация. Мощность тэна зависят от диаметра трубки, напряжения и длины тэна. Усложняется она в различных случаях дополнительными устройствами.

Устройство и использование

С целью создания благоприятной и комфортной атмосферы в любом помещении большую роль играет поддержание температуры воздуха. По этой причине большой популярностью пользуются воздушные тэны, которые служат комплектующими элементами для многих систем обогрева.

Воздушные тепловые электронагреватели применяются для нагрева воды либо всевозможных смесей газов. Выделяют два основных вида по принципу нагрева:

• Первый работает в условиях спокойной воздушной среды
• Второй – в движущемся воздухе.

Для производства тэнов используют углеродистую либо нержавеющую сталь.

Тэны делятся на три типа:

• открытые
• закрытые
• и герметичные, которые пользуются наибольшей популярностью на современном рынке.

Чаще всего для бытовых нужд применяют стандартные элементы. И только в случае технических особенностей, устанавливаются узконаправленные нагреватели. При оценке любого нагревателя основным критерием является характеристики и надежность работы тэна.

Основными характеристиками тэна являются:

• форма
• напряжение
• и мощность, которая может составлять от 200 ватт до 24 киловатт.

Повышение данных показателей свыше стандартов необходимо только в случае особых требований, таких как большая площадь, плохо утепленная либо другие специфические особенности планировки.

Воздушные элементы создаются в виде всевозможных форм. В последнее время можно установить специальный крепеж, благодаря которому есть возможность легко устанавливать нагревательные элементы на любой поверхности. Также тэны могут быть оребренными.

Воздушное отопление применяют во многих сферах, например, некоторые люди с успехом применяют воздушное отопление гаража.

А продвинутые садоводы делают у себя в теплицах отопление с помощью горячего воздуха, вот здесь описана технология: https://obogreem.net/otoplenie-zdanij/dom/otoplenie-teplici.html

Особенности и эксплуатация оребренных тэнов

Оребрение электрических нагревательных элементов выполняется для повышения теплоотдачи. Достигается это при помощи углеродистой ленты. Суть этого процесса заключается в том, что увеличение мощности можно достичь увеличением длины и количества нагревательных элементов, но граничные размеры не позволяют это сделать. В таких случаях и применяют оребрение тэнов. Как правило, эта необходимость возникает в промышленных помещениях. По такому прицепу производится большое количество нагревателей во всех странах. В зависимости от климатических условий и требований промышленности рынок наполняется данным видом тэнов.

По существующим стандартам выделяют несколько классов оребренных тэнов. Квалифицируют их по буквенному обозначению: R, S, N, К, O, T.

Между ними имеются отличия в материале, который используется для изготовления тэна и спецификой эксплуатации.

Воздушные нагревательные элементы с маркировками – О, R или S производятся из углеродистой стали, а тэны с обозначением Т изготавливают из нержавеющей стали.

Оребренные тэны можно эксплуатировать только в предназначенной для них среде.

Активная часть обязательно должна находиться полностью в рабочей среде. При работе такого тэна температура на корпусе тэна должна не превышать 450 °С.

Ремонт оребренных нагревательных элементов должны проводить только специалисты, так как это достаточно специфическая и опасная процедура. Нельзя проводить ремонт, когда элемент подключен к питанию.

Системы отопления в которых воздух является теплоносителем, носят название: воздушное отопление частного дома. Помимо отопления данная система выполняет также роль вентиляции.

Конвекторы электрические используют электроэнергию, но перенос тепла осуществляется посредством воздуха. Чем они лучше других отопительных приборов? Об этом узнаете в этой статье.

С чем связаны значительные отличия цен на воздушные тэны

Тэны очень широко нашли свое применение в жилых домах, и в промышленных помещениях. В соответствии с требованиями к электрическому нагревателю формируется и цена, чем мощнее тэн тем выше стоимость.

Тэны используются при комплектации обогревателей. Конкретную стоимость назвать сложно, так как характеристики тэнов очень разнообразны, соответственно и цены значительно варьируют. Стоимость зависит от качества, мощности и производителя.

Важно то, что стандартных характеристик достаточно для решения бытовых потребностей. Только в промышленных целях или специфических требованиях жилого помещения устанавливаются более мощные тэны, которые значительно возрастают в цене.

Стоит отметить, что при поломке обогревателя достаточно просто заменит тэн, и прибор благополучно продолжит служить хозяину.

Рост цены вызван сложностью сборки и качеством материалов. Также важна безопасность использования. Крупные фабрики – производители могут предложить создать под заказ тэн, который будет четко отвечать требованиям конкретного помещения. Цена также может при этом увеличится, но результат стоит того, так как правильно подобранный обогреватель сохранит целостность помещения и создаст комфортную атмосферу.

Стоимость электрических нагревательных элементов начинается от 6 – 7 $ и в соответствии с дополнительными потребностями цена будет расти. Фирма – производитель также играет большую роль в качестве воздушных тэнов. Стоит обращать внимание на страну, в которой произведен данные тэн, чем дальше она находится, тем дороже будет цена тэна, так как дороже транспортировка. В остальном стоит руководствоваться только потребностями помещения, чем их больше, тем выше цена.

В стоимость воздушных тэнов входят меры безопасности, и это статья расходов, в которую стоит вложить деньги, это связано с тем, что устройство плохого качества может привести к тяжелым последствиям, начиная от ожогов, заканчивая пожарами.

Реле или симисторы в электрических котлах отопления на основе ТЭНов

09-10-2019
