Термостатический клапан отопления — виды, устройство, установка*

Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет.Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления

– предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Термостатический клапан

– принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

а) по способу установки;
б) по типу систем отопления;
в) по разновидности вещества в термоэлементе;
г) по виду термоэлемента;
д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

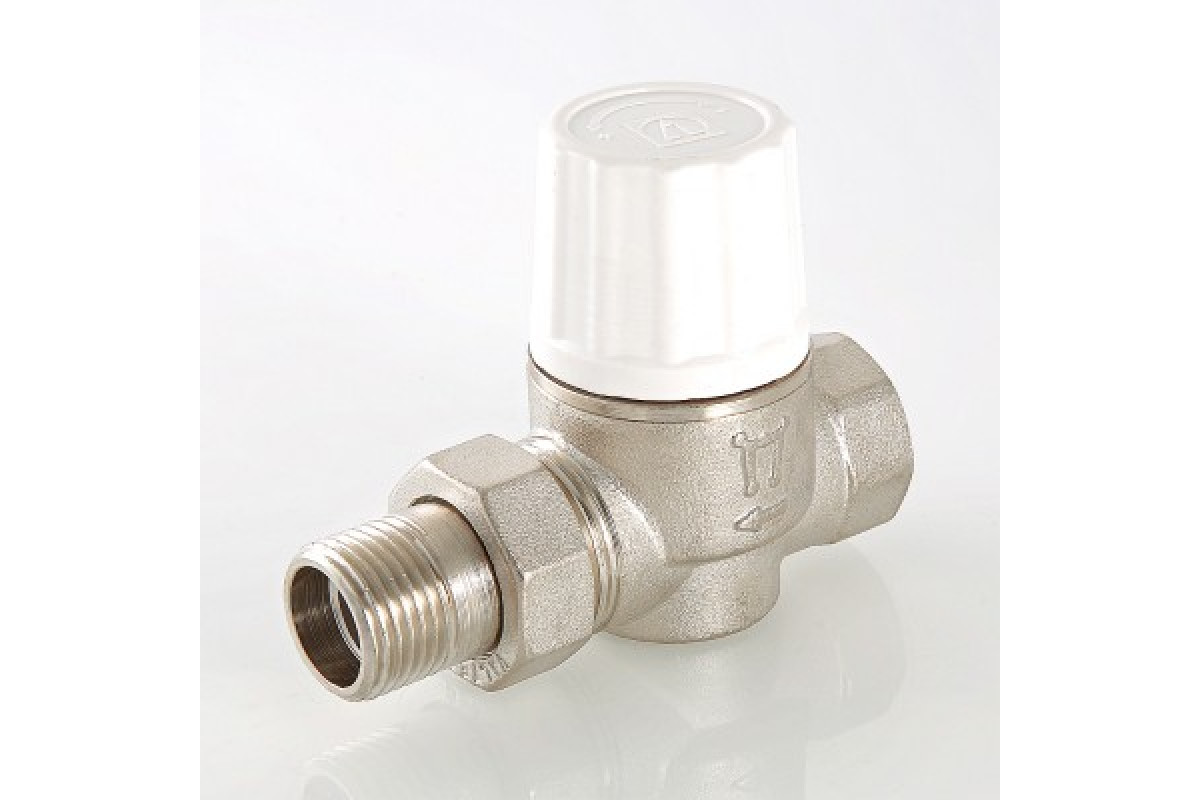

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

Термоголовка Herz

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Как правильно установить термостатический клапан

Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Ваш Удобный дом

Также рекомендуем прочитать

назначение и виды клапанов, как подключить клапан к системе отопления

Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье.

Содержание:

Назначение и виды клапанов
Принцип работы
Как подключить клапан к системе отопления
Типы приводов

Назначение и виды клапанов

По принципу действия трехходовые термостатические клапаны делятся:

Переключающие.
Разделительные.
Смесительные.

Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают. Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы.

На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов.

При помощи разделения или смешивания потоков можно добиться необходимой температуры носителя тепла. А переключение применяют в двухконтурных газовых котлах. Необходим клапан для того чтобы подогретую воду по очереди направлять в разные теплообменники.

Принцип работы

Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении. Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка.

Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается.

Как подключить клапан к системе отопления

После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях:

В системе « теплый пол». Так как в контурах теплоноситель должен иметь температуру не более 45°. Контролировать температуру сможет трехходовой термостатический клапан;
Клапан часто применяют, чтобы защитить твердотопливный котел от конденсата. А также случается температурный шок из-за внезапных отключений электричества.

Для того чтобы в разных местах отопительной системы поддерживалась требуемая температура носителя тепла применяют трехходовой термостатический клапан.

В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур.

Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы.

Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°. Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры.

В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан.

Типы приводов

Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов:

Термостатическая головка может управлять краном вместо обычного привода. Она имеет чувствительный элемент, который реагирует на температуру воздуха. Для того чтобы она начала реагировать на температуру воды клапан дополнительно снабжают выносным датчиком температуры. Его помещают в трубопровод, где протекает теплоноситель, и соединяется с приводом капиллярной трубкой. Такой способ считается точным.
Самый простой привод за счет расширения жидкой среды чувствительной к переменам температуры, которая размещена в нем, нажимает на шток. Бытовые клапаны небольшого диаметра обычно оснащены таким типом привода. Такие клапаны можно с легкостью снять и установить другое устройство.
Данный способ является самым популярным и самым точным. Электропривод, который управляется контроллером, также может воздействовать на шток. Преобразователи температуры постоянно измеряют температуру носителя тепла и при повышении сразу сигнализируют контролеру. А от него полностью зависит работа термостатического клапана.

Есть и более простой вид изделия. Он называется трехходовой смесительный клапан с сервоприводом. Он является упрощенным видом предыдущего способа. Но в данном способе отсутствует контролер. В таком случае краном управляет привод, при этом получая сигналы от температурного датчика. Обычно такой вид используется в комплекте с кранами, которые имеют секторный или шаровой распределительный элемент.

Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления. Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме без дополнительной энергии управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение. При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части.

Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.

Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок. Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать.

С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Зачем нужен термостатический клапан для твердотопливных котлов

Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

На подачу или обратку в теплые полы.
На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
Пропускная способность.
Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.

Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

Устройство термостатического клапана отопления — Про дизайн и ремонт частного дома

Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

металлический корпус;
стальной шарик или шток с запорной шайбой;
крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

ручные;
с электрическим приводом;
с термоголовкой;
пневматические;
с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

пропускная способность труб в отопительной системе;
число контуров;
материал внешнего корпуса клапана;
строение и принцип управления прибором;
сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Термостатический клапан систем водяного отопления для установки на радиаторы

Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет. Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления

– предназначение

Термостатический клапан VALTEC – угловой, с термоголовкой

Термостатический клапан и регулировочный клапан – отличия

Термостатический клапан

– принцип работы

Устройство термостатического клапана

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

а) по способу установки;
б) по типу систем отопления;
в) по разновидности вещества в термоэлементе;
г) по виду термоэлемента;
д) по типу регулировки;

По способу установки

Прямой термостатический клапан Herz

Осевой термоклапан HEIMEIER

По типу систем отопления

По разновидности вещества в термоэлементе

По виду термоэлемента

Термоголовка Herz с выносным датчиком

По типу регулировки

Как правильно установить термостатический клапан

Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Угловая термоголовка HEIMEIER

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

смесительные;
разделительные;
переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
Для поддержания необходимой температуры воды в разных ветвях системы.
Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

смесительный – смешивает два потока воды различной температуры;
разделительный – распределяет на отдельные потоки;
переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

прямой;
осевой;
угловой;
для правой установки на радиатор;
для левой установки на радиатор;
трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

для однотрубной системы отопления;
для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

газовый;
жидкостный;
парафиновый.

По виду термоэлемента:

ручное регулирование;
термоголовка – регулирует систему в автоматическом режиме;
выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
2 – подпружиненный шток, регулирует работу клапанов.
3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

не нуждается в специальном обслуживании;
компактные размеры;
эстетичный внешний вид;
автоматическая регулировка температуры воды в трубопроводе;
обеспечение комфортного микроклимата в жилище;
возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

сложность настройки прибора;
сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

Твердотопливный котел – осуществляет отопление здания.
Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
Термостатический клапан – регулирует температуру теплоносителя.
Радиатор отопления – выполняет обогрев помещения.
Балансировочный клапан – регулирует давление в трубопроводе.
Расширительный бак – помещает излишнюю жидкость в результате её расширения.
Запорная арматура – перекрывает поток жидкости.
Фильтр – производит очистку воды.
Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
Манометр – определяет давление в трубопроводе.
Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Обзор терморегулирующей арматуры для систем отопления

Задача обеспечения функционирования системы отопления в оптимальном, обеспечивающем заданные параметры микроклимата режиме, решаема лишь при ее регулировании. Оно может осуществляться различными способами с тем, чтобы изменять объем и/или температуру поступающего к отопительным приборам теплоносителя.

Сегодня достижение теплового комфорта в тренде энергоэффективности практически невозможно без использования современных технологий и оборудования, позволяющих оперативно и с высокой точностью поддерживать заданную температуру.

Комфортные условия внутри помещений обеспечиваются генерацией, дозированием и перемещением требуемого количества тепла или холода в нужное место. В установках, использующих жидкий теплоноситель, непосредственно за объем «отпуска тепла» отвечает терморегулирующая арматура.

Типы регулирования

В соответствии с источником детекторного сигнала различают три способа регулирования работы отопительной системы: по температуре теплоносителя, воздуха в помещении и наружного воздуха – так называемое погодозависимое.

В первом случае термостат регулирует теплопроизводительность котла или подачу теплоносителя в зависимости от показаний датчика его температуры. Из-за того, что параметры воздуха в помещении не учитываются, такие системы инерционны, неэкономичны и не обеспечивают высокий уровень комфортности.

Во втором случае термостаты регулируют отопление по показаниям датчика температуры воздуха, установленного в помещении. Такое регулирование обеспечивает большую экономичность и уровень комфорта, оперативную коррекцию параметров внутреннего климата.

Оптимальных результатов позволяет добиться регулирование работы отопления по температуре наружного воздуха. В этом случае оно осуществляется по сигналу датчика снаружи здания. Важное преимущество таких систем – опережающий характер воздействия на отопительную систему и поддержание заданных параметров воздуха в помещении. Опережение позволяет снизить расход энергоресурсов. Система регулирования может объединять все способы, дополняющие друг друга.

Терморегуляторы прямого действия

При использовании терморегуляторов прямого действия изменяется объем теплоносителя, поступающего в отопительный прибор. Такие терморегуляторы могут быть ручными и автоматическими.

В первом случае поступающий объем теплоносителя регулируется за счет установленной пропускной способности клапана.

Ручные термостатические головки работают как обычный кран: поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу, надо вручную крутить вентиль.

Данные устройства совсем недороги, их можно поставить на входе и выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Во втором – им управляет термостатическая головка или исполнительный механизм электронного термостата.

Основные элементы термостатической головки (рис. 1) – сильфон, реагирующий на изменение температуры и сочетающий в себе сенсор и исполнительный механизм: шток и пружина. Сильфон заполнен парафином, жидкостью или газом, расширяющимися при повышении температуры воздуха в помещении и перемещающими шток, который закрывает клапан. При ее снижении сильфон сжимается, и пружина возвращает шток обратно, открывая клапан. Пороговая температура срабатывания регулятора задается положением термостатической головки.

Рис. 1. Основные элементы термостатической головки

Существуют четыре основных их типа. Первый – сильфон с расположенным в корпусе прибора, второй – с расположенным на расстоянии от головки, третий и четвертый типы – дистанционного регулирования, при котором головка установлена отдельно от отопительного радиатора и управление осуществляется по сигналу выносного датчика.

В последнем случае обеспечивается более точное регулирование по температуре воздуха в помещении. При дистанционном управлении клапаном облегчается задание установки в случае расположения отопительного прибора в ограниченном пространстве или применении декоративного экрана.

Чаще всего терморегуляторы используются в системах радиаторного отопления и устанавливаются непосредственно на отопительные приборы, регулируя их работу в зависимости от температуры воздуха в помещении. Иногда, чтобы обеспечить более точное регулирование, используют терморегуляторы с выносным сенсором (наполненная рабочим веществом капсула устанавливается на некотором расстоянии от регулятора и соединяется с ним тонкой металлической трубкой). Другие области применения терморегуляторов прямого действия – узлы управления контурами напольного отопления и ГВС, в которых используются выносные погружные или накладные датчики.

Во многих случаях (например, если от одного узла распределения и регулирования отходят контуры теплоснабжения разных помещений) применяются клапаны электрическим приводом. Обычно каждый из них регулируется соответствующим отдельным электромеханическим или электронным термостатом. При изменении объема чувствительного элемента (например, сдвоенной диафрагмы) электромеханического термостата происходит замыкание или размыкание контактов цепи управления клапана. В прибор может устанавливаться терморезистор, подогревающий чувствительный элемент в режиме нагрузки. В этом случае обеспечивается небольшое опережение при размыкании контакта, приводящее к уменьшению температурной инерции системы. Сигнал на выходе простых электронных термостатов с функцией поддержания заданной температуры может быть дискретным или модулированным.

В более сложных современных электронных и электромеханических моделях предусматривается возможность переключения режимов (например, «дневной-ночной») и их программирования на определенный промежуток времени. Термостаты, реализующие такую функцию, называются хронотермостатами.

Производители непрерывно работают над совершенствованием дизайна, адаптацией устройств к различным условиями эксплуатации. Существуют и специфические требования потребителей, учет которых вызывает необходимость внесения изменений в конструкции. Например, при установке такой арматуры в открытом доступе часто нужны антивандальные исполнения и/или защита от вмешательства в уставки, их фиксация или ограничения.

Терморегулятор для радиаторов отопления – изобретение датского предпринимателя Мадса Клаузена, основателя концерна Danfoss. Уже к середине XX века компания наладила выпуск радиаторных терморегуляторов и сегодня продолжает постоянно совершенствовать решения, которые повышают комфорт для пользователя и снижают потребление энергоресурсов.

Современными трендами радиаторных терморегуляторов являются динамические и электронные решения. Новейший динамический клапан RLV-KDV предназначен для нижнего подключения радиаторов в двухтрубных горизонтальных системах. Он оснащен встроенным регулятором перепада давлений, который обеспечивает требуемый расход и не требует установки дополнительных автоматических балансировочных клапанов.

Технические характеристики запорного клапана RLV-KDV со встроенным регулятором перепада давлений:

рабочее давление – 10 бар;
температура рабочей среды – 95°С;
требуемый перепад давлений на клапане – 0,15–0,60 бар;
подключение к радиаторам ½² и ¾².

Главной особенностью клапана является то, что он поддерживает постоянный перепад на радиаторе со встроенной клапанной вставкой. Постоянный перепад на преднастройке и на регулирующей части обеспечивает требуемый расход не только при полной нагрузке, как у любого другого ограничителя расхода, но и при частичной нагрузке, когда не требуется полная мощность радиатора, что происходит в 90% случаев.

Портфолио электронных термоэлементов представляет флагман Danfoss Eco™, обеспечивающий максимально точное и экономичное регулирование.

Технические характеристики электронного терморегулятора Danfoss Eco™:

диапазон настройки – 6–28°С;
уровень шума – менее 30 дБА;
питание от двух батареек АА, замена батареек раз в два года.

Интуитивно понятное управление через приложение на смартфоне с возможностью настройки расписания под индивидуальный график делает задачу поддержания комфорта в помещении простой и приятной. Расширенный функционал позволяет максимально эффективно нагревать помещение (адаптивная подстройка, определение открытого окна) и защищать систему от неисправностей (защита от замерзания, тестирование клапана).

Компания FAR Rubinetterie S.p.A. имеет более чем 40 летний опыт производства трубопроводной арматуры. C 1996 года FAR Rubinetterie S.p.A. предлагает широкий спектр запорной и регулирующей трубопроводной арматуры для установки на объектах индивидуального и массового строительства в Российской Федерации.

Новые Н-образные узлы имеют отделку серебристый металлик.

Терморегулирующие узлы дизайн-серии TopFAR используются для подключения дизайн-радиаторов с целью регулировки отдаваемой тепловой мощности (температуры в помещении) в автоматическом режиме. Узлы используются для подключения отопительных приборов с межосевым расстоянием 50 мм, с выходами 1/2″ВР или 3/4″НР.

Узлы нижнего подключения с терморегулирующим и запорным вентилем имеют автономно регулируемый байпас. При полностью закрытом байпасе узлы устанавливаются в двухтрубную систему. При частичном или полностью открытом байпасе – в однотрубную систему. При закрытом канале байпасной линии (двухтрубная система) подключение к трубам отопительной системы должно быть строго таким: подающий трубопровод должен подключаться к отводу рядом с термостатическим вентилей, обратный – под запорным вентилем. При открытом канале байпасной линии (однотрубная система) подключение узла к трубам отопительной системы – реверсивное, т.е. подача и обратка взаимозаменяема.

Регулирование температуры в помещении можно осуществлять в ручном режиме при помощи регулирующей ручки или в автоматическом режиме (при установке термоголовки). Комплект соединений – вентили Deco-Pro для радиаторов Iguana и всех радиаторов с подсоединением MM, LL или RR. Комплект соединений – вентили Deco-Pro для радиаторов Iguana и всех радиаторов с подсоединением MM, LL или RR.

Технические характеристики:

давление – 10 бар;
максимальная температура – 95°С;
межосевое расстояние – 50 мм.

Трубопроводная арматура Gekon производится на высокотехнологичных предприятиях Италии и соответствует современным и международным стандартам качества. Технологии и материалы, используемые при производстве, позволяют гарантировать безотказную эксплуатацию трубопроводной арматуры на протяжении всего срока службы.

Для подключения отопительных приборов в систему отопления рекомендуется применение регулирующей арматуры, это позволяет обеспечить в помещении комфортные условия пребывания и уменьшить расходы на энергию. Для автоматического управления температурой предлагается использовать термостатические клапаны и термоголовки, ручное управление может быть обеспечено комплектом вентилей-ручного и запорного. Оба варианта возможно реализовать с применением арматуры Gekon.

Арматура Gekon для обвязки отопительных приборов представлена ручными, термостатическими и запорными вентилями, термоголовками с жидкостным заполнением, а также H-образными узлами для радиаторов с нижним подключением.

Вентили могут использоваться для подключения к радиаторам отопления различных типов, для двухтрубных или однотрубных систем, H-образные узлы могут использоваться только в двухтрубных системах.

Технические характеристики:

подключение к радиатору и трубопроводу 1/2”, 3/4″;
максимальное рабочее давление в ручном режиме – 1,6 МПа;
максимальное рабочее давление в комплексе с термостатической головкой – 1 МПа;
максимальная температура теплоносителя – +110°С;
максимальное дифференциальное давление – 0,14 МПа;
допустимая концентрация гликоля – 50%;
рабочая температура воздуха +50°С;
допустимая относительная влажность воздуха – 85%;
Нормативный срок службы – 30 лет.

Арматуру Gekon отличает оптимальное соотношение привлекательной цены и соответствие продукта самым высоким требованиям потребителя.

Компания Giacomini имеет более чем 60 летний опыт производства запорной и регулирующей арматуры, располагая четырьмя собственными фабриками, которые расположены исключительно в Италии. Одна из областей, где производственный потенциал компании реализовался наиболее широко, – это разработка и создание регулирующей арматуры для отопительных приборов. Основную ставку компания делает на устройства терморегулирования, обеспечивающих автоматическое поддержание температуры воздуха в помещениях на заданном уровне. Изделия Giacomini отличаются передовым дизайном, высочайшим качеством, доступной ценой при 100% итальянском происхождении.

Новые динамические термостатические клапаны Giacomini серии DB обеспечивают автоматическое регулирование расхода теплоносителя, поступающего в отопительные приборы – радиаторы и конвекторы.

Использование клапанов DB позволяет сохранять постоянным расход теплоносителя через отопительные приборы в случае изменений нагрузки внутри системы, без использования балансировочных клапанов. Это решение позволяет упростить настройку и уменьшить время ввода в эксплуатацию системы отопления.

Динамические термостатические клапаны имеют широкий рабочий диапазон – показатель перепада давления, при котором обеспечивается поддержание постоянного значения расхода. Для серии DB максимальный перепад давления составляет 150 кПа, что намного превосходит параметры аналогичной арматуры, присутствующей на рынке. Широкий рабочий диапазон клапанов значительно расширяет область их применения и упрощает проектирование систем с использованием этих клапанов.

Клапаны серии DB выпускаются в прямом, угловом и угловом осевом исполнении в размерах 3/8″, 1/2″ и 3/4″, имеют компактные размеры и невысокую, по сравнению с аналогами, стоимость.

HERZ Armaturen Ges.m.b.H. – это ведущий мировой производитель арматуры, фитингов, регулирующих и балансировочных клапанов для монтажа в системах отопления, водоснабжения и холодоснабжения.

Радиаторные терморегуляторы HERZ обеспечивают снижение затрат на отопление и тем самым способствуют охране окружающей среды.

Термостатический клапан HERZ TS-90-V

Со скрытой плавной преднастройкой. Имеет повышенную защиту от несанкционированного доступа. Установить преднастройку клапана сможет лишь специалист при помощи специального ключа, таким образом риск разрегулирования системы некомпетентным человеком минимальный.

Диапазон выставляемых значений Kv – от 0,03 до 0,55 м3/ч, что позволяет регулировать расход теплоносителя от минимального до значительного. Настройка изменяется плавно, что обеспечивает более точное регулирование.

В качестве термостатической головки можно выбрать любую из многих, предлагаемых HERZ. Все термоголовки HERZ, с резьбой М28х1,5, совместимы с клапанами HERZ. Например, головка HERZ Design 9230 с функцией теплого запирания, с защитой от замораживания и диапазоном регулирования 6-30°С, дизайн которой разработан совместно с Porsche Design GmbH и признан во всем мире одним из лучших.

HERZ предоставляет на всю свою продукцию безусловную пятилетнюю гарантию. Ежегодно изделия с маркой HERZ изготавливаются миллионами и монтируются в бесчисленных зданиях по всему миру. Установленная однажды, арматура HERZ работает долгие годы, не требуя сервисного обслуживания.

Компания «Oventrop» является одним из ведущих европейских производителей запорной и регулирующей арматуры, комплектующих для систем отопления, вентиляции и кондиционирования зданий любого назначения.

Сотрудничая с известными дизайнерами, компания «Oventrop» является лидером в дизайне отопительной арматуры и завоевывает наибольшее количество наград среди фирм в своей отрасли и представляет:

Электронный беспроводной термостат „mote 200“ с bluetooth и управлением через приложение, арт.1150961.

Данный термостат предназначен для регулирования температуры помещения по временным программам. Значение температуры может быть легко установлено или запрограммировано с помощью сенсорных кнопок на термостате или через приложение. Повременное регулирование отопительных приборов программируется через смартфон/планшет.

Основные характеристики:

управление через приложение на смартфоне или планшете;
временное программирование;
функция самообучения;
защита от детей;
распознавание открытого окна;
индикатор уровня заряда батареи;
резьбовое соединение: M 30 x 1,5;
работает от двух стандартных батареек (AA).

Вентиль “AQ” сочетает в себе функции термостатического и балансировочного вентиля. С его помощью вы можете быстро и удобно сбалансировать систему, повысить эффективность ее работы, тем самым снизив затраты на отопление.

Для правильной работы системы вам достаточно лишь установить вентиль на каждый прибор отопления и выбрать значение расхода теплоносителя. Балансировочные вентили и, соответственно, их настройка в данной системе не требуются

Новинка имеет ряд уникальных технических преимуществ и характеристик:

рабочий диапазон перепада давления на вентиле от 100 до 1500 мбар;
плавная бесступенчатая настройка и автоматическое поддержание расхода от 10 до 170 л/ч.

SALUS Controls представляет свое оборудование для управления радиаторами отопления – беспроводные привода для клапанов радиаторов. Продукция SALUS Controls выпускается на заводах группы компаний COMPUTIME (Гонконг).

Одна из популярнейших линеек оборудования этого производителя – SALUS Smart Home – беспроводная система зонального (покомнатного) управления отоплением с контролем через интернет и элементами «умного дома». Эта система включает в себя возможность управлять температурой воздуха в помещении с помощью беспроводных приводов клапанов радиаторов SALUS TRV.

Данные устройства, имеющие питание от батареек, устанавливаются на клапан радиатора любого производителя (в ассортименте приводы с возможностью установки на клапаны с резьбой M30×1,5, М28×1,5, на клапаны RA) в любой системе отопления (одно- или двухтрубной) и осуществляют плавную регулировку поступления теплоносителя в радиатор по сигналу от комнатного терморегулятора, поддерживая необходимую пользователю температуру в помещении. Измерение температуры происходит не в непосредственной близости от самого радиатора – терморегулятор измеряет реальную температуру в помещении. Даже если радиаторы находятся за экранами, плотными занавесками или другими предметами, затрудняющими свободную конвекцию воздуха, в помещении будет поддерживаться заданная пользователем температура. Плавное изменение и поддержание положения клапана обеспечивает экономный режим работы: теплоносителя в радиатор поступает ровно столько, сколько нужно для поддержания необходимой температуры.

Возможность управлять температурой в помещении дистанционно, через интернет является важным для пользователя параметром. Благодаря удобному мобильному приложению SALUS Smart Home пользователи могут изменять температуру, программировать изменения температуры в зависимости от времени суток и дня недели, получать оповещения об изменениях температуры, настраивать взаимодействие различных элементов системы отопления.

STOUT – бренд высококачественного оборудования для инженерных систем зданий от компании ООО «ТЕРЕМ».

Продукция STOUT производится на ведущих заводах Европы. Она адаптирована к российским условиям эксплуатации и отвечает требованиям отечественных и зарубежных технических нормативов.

В широком ассортименте STOUT представлен автоматический радиаторный терморегулятор, состоящий из нескольких модификаций клапанов и термостатических элементов.

Ассортимент клапанов терморегулятора дает возможность установки на радиаторе при любой конфигурации подводящих трубопроводов. Клапаны снабжены устройством для настройки их пропускной способности, а конструкция блока сальника обеспечивает его замену без опорожнения системы отопления.

Две разновидности термостатического элемента позволяют подобрать его для различных температурных режимов и оптимального энергосбережения.

Основные характеристики радиаторного терморегулятора STOUT:

— регулирующие клапаны:

номинальный диаметр – 15 и 20 мм;
исполнения – прямой, угловой и осевой;
номинальное давление – 10 бар;
макс. температура теплоносителя – 100°С;
условная пропускная способность открытых клапанов – от 1,25 до 2,7 м3/ч;

— термостатические элементы:

тип – со встроенным температурным датчиком;
разновидности – с газожидкостным и жидкостным заполнением сильфона температурного датчика;
диапазон температурной настройки – от 6 до 28 °С с возможностью ограничения.

Немецкий бренд TЕСЕ существует с 1955 г. Изначально компания была организована как конструкторское бюро, чей инженерный подход к разработке и усовершенствованию новых технологий сохранился и до наших дней.

Продукция TECE отличается долгим сроком эксплуатации и простотой в установке и обслуживании. В ассортименте компании есть и терморегулирующая арматура.

Термостатический вентиль угловой, с предварительной настройкой:

размер – R 1/2″ × Rp 1/2″;
исполнение – угловой;
присоединение термостатической головки – М30×1,5;
макс. рабочая температура – 120°C;
макс. рабочее давление – 10 бар;
габаритные размеры согласно DIN EN 215 D;

оснащен защитным колпачком для:

— защиты механизма регулирования во время строительства;

— для открытия и перекрытия вентиля;

— для отключения радиатора.

Термостат TECE для вентилей с резьбой M30×1,5:

простой монтаж и удобное обслуживание;
эргономичный дизайн с удобным регулированием температуры;
интегрированный парафиновый датчик;
точная регулировка заданной температуры;
устройство ограничения и фиксации;
зажимное кольцо М30х1,5;
резьба – никелированная латунь;
регулирование температуры – 5-29°C;
защита от замерзания – 5°C;
энергоэкономичная: гистерезис всего 5°C.

VALTEC – инженерная сантехника, адаптированная к сложным условиям эксплуатации российских систем тепло- и водоснабжения. C 2003 г. VALTEC предлагает уникальный по широте спектр комплектующих для оснащения объектов индивидуального и массового строительства.

В ассортименте радиаторной арматуры VALTEC выделяются термостатические клапаны с осевым управлением: клапан VT.179 в стандартном исполнении и VT.180 с функцией предварительной настройки. Для автоматизации работы клапанов предназначена термостатическая головка модели VT.1500.

VT.179 – угловой термостатический клапан с осевым управлением для регулирования расхода теплоносителя через отопительный прибор. Устанавливаемая на нем термоголовка располагается вне зоны влияния тепловых потоков от нагревательного прибора и подводящих трубопроводов, что повышает точность регулирования.

VT.180 – термостатический угловой клапан с осевым управлением. Благодаря выносному положению термоголовки, как и VT.179, позволяет точно регулировать расход теплоносителя.

Обладает функцией предварительной настройки, что позволяет отказаться от настроечного клапана на выходе из отопительного прибора. Оснащен уплотнением на патрубке подключения к отопительному прибору и не требует использования специальных уплотнительных материалов при установке (лен, ФУМ и т.п.)

Технические характеристики	VT.179	VT.180
Рабочее давление, МПа Температура рабочей среды, ºС Максимальный перепад давления на клапане, МПа Номинальный перепад давления на клапане, МПа Номинальный расход, кг/ч Резьба под термостатическую головку Предварительная настройка Тип присоединения со стороны трубопровода	1 110 0,1 0,01 200 М30×1,5 нет 1/2″ вн. р.	1 110 0,1 0,1 200 М30×1,5 есть 3/4″ н.р. евроконус

Технические характеристики

VT.179

VT.180

Рабочее давление, МПа

Температура рабочей среды, ºС

Максимальный перепад давления на клапане, МПа

Номинальный перепад давления на клапане, МПа

Номинальный расход, кг/ч

Резьба под термостатическую головку

Предварительная настройка

Тип присоединения со стороны трубопровода

110

0,1

0,01

200

М30×1,5

нет

1/2″ вн. р.

110

0,1

200

М30×1,5

есть

3/4″ н.р. евроконус

VT.1500 – самая компактная среди жидкостных термоголовок VALTEC. Предназначена для регулировки температуры в диапазоне от 6,5 до 28 °С. Обладает высокой точностью поддержания заданной температуры – максимальное отклонение не превышает 0,5°С.

Технические характеристики:

Нижний предел регулирования температуры воздуха – 6,5°С;
Верхний предел регулирования температуры воздуха – 28°С;
Гистерезис <=0,5°С;
Присоединительная резьба накидной гайки – М30×1,5.

Материал из журнала «Аква-Терм» №6/2019г.

Опубликовано: 19 декабря 2019 г.

вернуться назад

Клапаны термостатические || ГЕРЦ — официальный сайт HERZ Armaturen в России

# Артикул: 1 7723 90 Термостатический клапан ГЕРЦ-TS-90 проходной ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 16,11	3/8	0,4
# Артикул: 1 7723 91 Термостатический клапан ГЕРЦ-TS-90 проходной ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 17,54	1/2	0,6
# Артикул: 1 7723 92 Термостатический клапан ГЕРЦ-TS-90 проходной ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 26,75	3/4	0,7
# Артикул: 1 7723 93 Термостатический клапан ГЕРЦ-TS-90 проходной ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Стандартная модель с обычной резьбовой муфтой. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 60,37	1	0,9
# Артикул: 1 7724 90 Термостатический клапан ГЕРЦ-TS-90 угловой ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 16,11	3/4	0,4
# Артикул: 1 7724 91 Термостатический клапан ГЕРЦ-TS-90 угловой ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 17,54	1/2	0,6
# Артикул: 1 7724 92 Термостатический клапан ГЕРЦ-TS-90 угловой ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 26,75	3/4	0,7
# Артикул: 1 7724 93 Термостатический клапан ГЕРЦ-TS-90 угловой ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Стандартная модель с обычной резьбовой муфтой. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 60,37	1	0,9
# Артикул: 1 7728 90 Термостатический клапан ГЕРЦ-TS-90 угловой специальный ГЕРЦ-TS-90, угловой специальный. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 16,83	3/8	0,4
# Артикул: 1 7728 91 Термостатический клапан ГЕРЦ-TS-90 угловой специальный ГЕРЦ-TS-90, угловой специальный. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 18,50	1/2	0,6
# Артикул: 1 7728 97 Термостатический клапан ГЕРЦ-TS-90 угловой специальный ГЕРЦ-TS-90, угловой специальный. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 32,47	3/4	0,7
# Артикул: 1 7758 90 Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “АВ” ГЕРЦ-TS-90, трехосевой клапан “АВ”. Клапан слева от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	3/8	0,4
# Артикул: 1 7758 91 Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “АВ” ГЕРЦ-TS-90, трехосевой клапан “АВ”. Клапан слева от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	1/2	0,6
# Артикул: 1 7759 90 Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “CD” ГЕРЦ-TS-90, трехосевой клапан “CD”. Клапан справа от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	3/8	0,4
# Артикул: 1 7759 91 Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “CD” ГЕРЦ-TS-90, трехосевой клапан “CD”. Клапан справа от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	1/2	0,6
# Артикул: 1 7733 81 Термостатический клапан ГЕРЦ-TS-90, проходной клапан ГЕРЦ-TS-90, проходной клапан, соединитель с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 17,54	1/2	0,6
# Артикул: 1 7724 37 Термостатический клапан ГЕРЦ-TS-90, угловая форма ГЕРЦ-TS-90 угловая форма, соединитель с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 17,54	1/2	0,6
# Артикул: 1 7748 91 Термостатический клапан ГЕРЦ-TS-90, угловой специальный ГЕРЦ-TS-90 угловой специальный, соединитель с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	1/2	0,6
# Артикул: 1 7745 91 Термостатический клапан ГЕРЦ-3-D, трехосевой клапан “АВ” ГЕРЦ-3-D трехосевой клапан “АВ”. Клапан слева от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	1/2	0,6
# Артикул: 1 7746 91 Термостатический клапан ГЕРЦ-3-D, трехосевой клапан “CD” ГЕРЦ-3-D трехосевой клапан “CD”. Клапан справа от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4. Вид системы отопления: Двухтрубная Тип преднастройки: Без преднастройки € Цена: 20,88	1/2	0,6

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят и для того, и для другого. Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные элементы оборудования настоящими рабочими лошадками для механической промышленности, кроссовером, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и институциональных системах как для водопровода, так и для водяного отопления. Основная функция этих клапанов — регулировать температуру воды на выходе либо в систему горячего водоснабжения, либо обеспечивать подачу низкотемпературной воды в систему водяного теплого пола. Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается водопровода, существует множество уникальных применений, для которых требуются очень специфические термостатические клапаны. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения в правилах водоснабжения, принятые в большинстве юрисдикций Канады, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49 ° C (120 ° F), подаваемая на все приспособления. Для этого требуется, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жильцов здания.Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога из-за чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц. Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды — даже меньше для маленьких детей с тонкой нежной кожей.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49 ° C.

Болезнь легионеров — это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в накипи и отложениях в резервуарах водонагревателя. Наиболее широко распространенный и предпочтительный метод предотвращения Legionella — постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое — не лучший выбор.

Смесительный клапан системы установлен на выходе из резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя настроить водонагреватель на достаточно высокую температуру, чтобы снизить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жильцам пользоваться раковинами, душ или ванна с меньшим опасением ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды. Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием температуры в баке, установленной на 49 ° C.Это приводит к превращению емкости 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше шансов остаться без горячей воды.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Системные клапаны доступны в широком диапазоне размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкую байпасную линию для холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в точке использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа.Текущий стандарт ANSI требует экстренной промывки глаз и обильного душа для подачи теплой воды в течение 15 минут. Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей воды ошпаривания.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для подачи более низких температур подаваемой воды в систему водяного теплого пола в жилых и небольших коммерческих помещениях.Когда излучающий пол с подогревом сочетается в одной системе с системами распределения с более высокой температурой, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить радиационный контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система, в которой теплый пол с высокой массой обычно требует температуры подаваемой воды от 35 ° C до 45 ° C, а для фанкойла требуется гораздо более высокая температура от 65 ° C до 75 ° C. Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не получите достаточной тепловой мощности от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, иначе вы не получите достаточного потока через излучающие контуры.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю — очень популярный вариант для многих домов. Что не может не понравиться тёплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола по-прежнему очень важно иметь термостатический клапан.Согласно правилам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, температура воды должна быть понижена до того, как она попадет на пол. Поэтому очень важно установить термостатический клапан перед насосом излучающего теплого пола.

Основная функция термостатического смесительного клапана в системах отопления — регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан может также гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 ° F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, тепловой элемент и возвратную пружину.Возвратная пружина обеспечивает возвратную силу вверх к термоэлементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия для изменения потока воды между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширяется, перемещая узел седла, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на уровне заданной температуры. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо будет настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в линии смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от системы горячего водоснабжения и отопления.<>

— Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

Если у вас есть старый дом с водяным отоплением и только один термостат для всего дома, поддержание равномерной температуры может быть проблематичным, поскольку в некоторых комнатах / зонах слишком много жарко или слишком холодно по отношению к другим. Когда была установлена система отопления, каждый радиатор был подключен к одному набору труб, что не позволяло осуществлять индивидуальный контроль. В готовом доме может быть трудно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, — это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

Новая установка TRV

TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса. При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

Honeywell eTRV

Традиционные ТРВ работают без потребности в электроэнергии и устанавливаются путем снятия старого ручного запорного клапана и замены его ТРВ, который легко контролируется поворотом шкалы для регулировки температуры.Как и многие другие устройства сегодня, доступны электронные «умные» версии. Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

Есть два места, где нельзя устанавливать TRV — первое — в ванных комнатах.Это связано с тем, что тепло, производимое ванной / душем, заставит TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией. Второе место — в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет снижения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

Как это работает — Термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху — термостатическая головка (слева) и корпус клапана (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении.Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 — наибольшему.Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.

Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV — наш самый популярный клапан — работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой.Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass
Стабильная внутренняя температура в любую погоду
Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры. Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.
Управляют ли котлом ТРВ?
Нас часто спрашивают об этом, и ответ — нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) — это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы. Мы рекомендуем обучающийся термостат, такой как Nest.
Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.
Существует косвенная связь — TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.
Florence 3 Column в Little Greene Cordoba с антикварной латуни Niva и интеллектуальным клапаном Genius
Дом, объединенный с умными TRV
Самое большое обновление TRV с момента их изобретения в 1970-х годах — это умные технологии — Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.
Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, предлагающим интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.
ТРВ на однотрубном паровозике
В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы контролируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.
Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит. радиатор.
Если воздух не выходит, пар не может попасть внутрь.
Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.
Направляющая термостатического клапана | Только радиаторы
Добро пожаловать в блог Only Radiators, где на этой неделе мы исследуем термостатический клапан радиатора, или TRV.
Введение в термостатические клапаны
Головка термостатического клапана радиатора — это квинтэссенция радиаторной техники.Это один из многих возможных регуляторов отопления для регулирования температуры воздуха в помещении. Благодаря своей высокой стоимости и простоте использования, он является одним из самых популярных.
Вы найдете или установите ваш TRV сбоку от радиатора, а правильная установка позволит вам максимально использовать один котел и наслаждаться разной теплотой в разных комнатах.
Как работают термостатические клапаны радиатора?
TRV — это саморегулирующийся клапан, то есть он регулирует поток воды в радиатор в зависимости от настройки.
Головка термостатического клапана находится на верхней части корпуса клапана. При изменении температуры в помещении головка клапана расширяется, регулируя штифт в корпусе клапана, чтобы он открывался или закрывался.
Расширение при нагревании помещения блокирует корпус клапана, чтобы в радиатор поступало меньше горячей воды.
Сокращение при охлаждении помещения открывает корпус клапана, чтобы в радиатор поступало больше горячей воды.
TRV бывают двух основных исполнений. Они могут быть восковыми или жидкостными, причем жидкостные термостатические радиаторные клапаны являются более поздней разработкой.Их главный плюс по сравнению с восковыми термостатическими клапанами — более быстрая регулировка в соответствии с изменениями температуры.
Как восковые, так и жидкостные термостатические радиаторные клапаны предлагают автоматическую регулировку в отличие от стандартного ручного радиаторного клапана.
Термостатические клапаны: преимущества и недостатки
Ключевым преимуществом термостатических радиаторных клапанов является их энергосберегающий потенциал. Максимально используйте настройки TRV, чтобы контролировать температуру в отдельных помещениях и экономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.
Настраиваемые привилегии TRV
Гибкость — это движущая сила установки термостатических радиаторных клапанов в вашем доме. Избегайте потерь энергии и предотвращайте повреждения от мороза, плесени и других климатических проблем, которые могут затруднить обслуживание дома. Вот два ключевых сценария…
В более загруженных помещениях, таких как ваша гостиная, которые больше нагреваются движениями вашей семьи, приборами и даже солнцем, сияющим через окна, TRV можно установить на более низкую температуру. Ваш TRV ограничит поток воды по мере достижения нужного тепла, и вы избежите перегрева самых горячих участков вашего дома.
Затем в менее населенных комнатах, таких как запасные спальни или внешние общие зоны, вы можете установить TRV еще ниже и избежать обогрева помещений, которые не так часто используются вашей семьей.
Термостатические радиаторные клапаны демонстрируют свой экономический потенциал, позволяя вам сэкономить деньги и топливо, наслаждаясь комфортом отапливаемого дома.
Проблемы с потенциальным термостатическим клапаном радиатора
При правильном обслуживании термостатического клапана радиатора недостатков нет. Однако могут возникнуть проблемы.
Старые термостатические клапаны можно легко спутать с температурой в помещении. Сквозные сквозняки или вентиляция мешают работе клапана, вызывая гораздо более горячие или холодные показания, чем в действительности.
И эти простые устройства могут повлиять на большие проблемы, связанные не только с поломкой, но и с поломкой.
Если термостатический клапан радиатора перестает работать при выключении, радиатор не включается и может вызвать образование конденсата, плесень, мороз и другие проблемы, связанные с холодом.И если ваш TRV сломается, когда он включен, он будет бесконечно перекачивать горячую воду через ваш радиатор и вызывать серьезный перегрев.
По этой причине выполняйте частые проверки TRV, чтобы обеспечить точное определение температуры окружающей среды, и не оставляйте их на высоких настройках, когда находитесь вне дома в течение значительного периода времени.
Ванные: A TRV №-№
Не делайте ошибки, устанавливая термостатический вентиль радиатора в вашей ванной комнате, так как тепло, производимое вашим душем или ванной, нанесет ущерб термостату TRV.Вместо того, чтобы предотвращать конденсацию, которая часто мешает ванным комнатам, TRV отключится и ничего не сделает.

Еще одно соображение — не устанавливать термостатические радиаторные клапаны в той же комнате, что и ваш основной термостат. Этот блок подключается непосредственно к вашему котлу, поэтому вы непреднамеренно создаете конкуренцию между вашим TRV и центральным термостатом. В этой монументальной битве проигрывает только домовладелец!
Обещание современного TRV
Термостатические радиаторные клапаны прошли долгий путь со времен базовых клапанов из парафина.Теперь мы рекомендуем TRV большинству наших клиентов из-за их передовых технологий, надежности и надежной настройки. Вот, электронный термостатический вентиль радиатора…
Ведущие бренды домашнего отопления, такие как Honeywell, продвинули TRV дальше, чем когда-либо. Термостат с батарейным питанием и более совершенным датчиком нагрева обеспечивает более высокую точность работы TRV, чем любой традиционный термостатический радиаторный клапан.
Электронные ТРВ также могут быть подключены к все более популярным интеллектуальным системам отопления.Благодаря постоянно расширяющимся возможностям систем умного дома и Интернета вещей теперь вы можете управлять своими автомобилями TRV с помощью смартфона, не вставая с дивана — или даже во время путешествия, — чтобы домашнее отопление постоянно работало безопасно.
Как отремонтировать термостатические клапаны
Далее мы рассмотрим две основные проблемы с термостатическим клапаном радиатора и способы их устранения. Если вам нужен более подробный совет, наша дружная команда всегда доступна по телефону для поддержки.
TRV не являются сложными элементами, и диагностика обычно очень проста.Просто найдите несколько минут, чтобы оценить ситуацию, прежде чем искать в сети вопрос «как снять радиатор с термостатическим клапаном?» и затопление вашего дома, когда было бы достаточно простого решения.
Как открепить термостатический клапан радиатора?
Заедание клапана, вероятно, является наиболее частой проблемой термостатического клапана радиатора. Вне зависимости от того, открыт он или закрыт, в конечном итоге он доставит немало хлопот. Обычно это происходит при настройке клапана впервые за долгое время, например, после продолжительного холода или лета (часто одного и того же!).
Чтобы исправить это, установите TRV на максимальное значение, затем отверните гайку для снятия термостата вручную. Вы обнаружите поршень, который обычно плавно подпрыгивает и сжимается. Возьмите немного WD40 и нанесите небольшое количество, пока оно снова не станет плавным.
Не реагирующий поршень означает, что вам следует заменить свой TRV. Оставайтесь с нами до конца этой статьи, когда мы представим нашу подборку TRV, занимающих лидирующие позиции на рынке…
Термостатический клапан не включается или не выключается?
Если поршень движется плавно, но ваш TRV не работает, вероятно, внутренние детали капут.Это случается время от времени, особенно в старых моделях, поэтому воспользуйтесь этой возможностью, чтобы модернизировать отопление дома и воспользоваться правильной функцией TRV. Установите новый TRV, убедитесь, что клапан работает, и вас ждут годы беспроблемного модулированного отопления.
Чтобы не узнать, что ваш термостатический клапан сломан слишком поздно, а также предотвратить заедание TRV, сезонно проверяйте и смазывайте поршень клапана. Также важно, чтобы вентиляционные отверстия вокруг головки клапана были свободными от пыли и другого мусора, поскольку это может снизить точность показаний TRV.
Стоит ли иметь TRV в моем доме?
Совершенно верно! В доме с несколькими радиаторами, обогревающими помещения с различной интенсивностью движения, термостатические радиаторные клапаны — это легкая задача! Тепло там, где хочешь, никаких потерь там, где нет.
Благодаря простому обслуживанию, о котором мы упоминали, ваши TRV будут безупречно работать в течение многих лет. А если у вас есть интеллектуальная система отопления дома, набор электронных термостатических радиаторных клапанов станет вашим лучшим решением для значительной экономии энергии и денег.
Помогите окружающей среде, заботясь о собственном обогреве. Вот почему наше правительство поощряет использование TRV в новых строительных нормах. Мы в Only Radiators глубоко заботимся о сохранении нашей планеты — по этой причине мы полностью поддерживаем TRV!
Наш ассортимент термостатических клапанов для радиаторов
Просмотрите наш полный ассортимент радиаторных клапанов и откройте для себя идеальный продукт для отопления вашего дома сегодня.
А пока давайте взглянем на несколько наших бестселлеров..
Термостатические радиаторные клапаны — Сантехника и HVAC
Построенное в 1914 году, это здание в Нанаймо, Британская Колумбия. до сих пор сохранила большую часть своей первоначальной системы водяного отопления.
Быстрый и простой способ обеспечить водное зонирование
Рой Коллвер
Некоторые гидравлические изделия настолько хорошо спроектированы и практичны, что остаются неизменными в течение многих десятилетий. Семьдесят пять лет назад Мэдс Клаузен, датский изобретатель и основатель Danfoss, разработал первый термостатический радиаторный клапан (TRV).Изделие взлетело как ракета. С тех пор компания произвела более 350 миллионов устройств самых разных конфигураций, стилей и размеров.
Другие производители создали свои собственные разработки и также отправили их сотнями миллионов по всему миру. В Европе вы видите их везде, куда бы вы ни пошли. Какую потребность на рынке Данфосс восполнила этим продуктом, и есть ли у нас эта потребность сегодня?
Еще в 1943 году водяные и паровые системы отопления в лучшем случае управлялись одним термостатом.Многие из них управлялись только жильцами, которые включали котел, когда он становился слишком холодным, и выключали, когда он становился слишком горячим. В комнатах часто было слишком жарко, в некоторых — слишком холодно, и людям не требовалось современное программное обеспечение для энергоаудита, чтобы понять, что происходит много отходов.
TRV предоставил простой способ зонировать эти ранние системы комната за комнатой и радиатор за радиатором. Снятие существующего ручного маховичка с ручным управлением / запорным клапаном и замена его на TRV было простым решением. Это все еще так.Сегодня действует бесчисленное множество старых (и не очень старых) систем, в которых даже нет ручных регулирующих клапанов на каждом радиаторе. Отвинтите имеющееся колено подачи горячей воды, замените его на угловой клапан TRV и предоставьте вашему клиенту мгновенный контроль зоны.
Эти устройства — недорогой, надежный, точный и автономный продукт, который легко установить. Они не потребляют энергию для работы, не нуждаются в обновлении через три года после их установки и не нуждаются в обновлении программного обеспечения.Как они работают, где их можно наиболее эффективно применить и почему они популярны только в определенных областях
В здании все еще есть желоб для первоначального угольного котла, который позже был переоборудован для работы на жидком топливе.
Простой, но изысканный
Аппаратное обеспечение этих клапанов элегантно по простоте, но, тем не менее, технология довольно сложна.
Начали появляться новые диковинные электронные радиаторные клапаны, но мы поговорим о них в другой раз.Большинство TRV состоит из двух основных компонентов — корпуса клапана со встроенным дроссельным устройством и механического термостатического привода, который крепится к корпусу.
Корпуса клапанов
бывают разных форм и размеров, но проектировщики должны быть осторожны, чтобы гарантировать, что данный производитель имеет дистрибьюторскую сеть и поддержку в Северной Америке. Международные каталоги часто содержат огромное количество вариантов, но они могут быть несовместимы с нашими размерами трубопроводов и фитингов.
Термостатические приводы обычно крепятся к корпусам клапана с помощью стопорного кольца с резьбой и могут быть установлены или сняты без опорожнения системы.Дроссельный клапан в корпусе подпружинен, чтобы открыть клапан для полного потока / нагрева, если привод снят. При установке привода шток клапана толкается в корпус по направлению к седлу клапана, что снижает поток.
Термостатические клапаны заменят ручные клапаны на чугунных радиаторах здания.
Самая популярная конфигурация — это вращающаяся ручка с цифрами, обозначающими более высокую или более низкую температуру. Наименьшее число (обычно 0) толкает шток клапана в полностью закрытое положение.Когда ручка поворачивается к большему числу, шток клапана постепенно втягивается, обеспечивая больший поток и тепло. Термостатический элемент внутри ручки заполнен веществом (жидкостью, парафином или газом), которое расширяется с определенной скоростью при нагревании, и когда воздух вокруг привода нагревается, элемент расширяется и дросселирует поток горячей жидкости вниз для охлаждения. с радиатора. После настройки исполнительный механизм будет регулировать поток через радиатор, чтобы поддерживать в комнате очень точную температуру.
Гидравлическое обновление
Недавно я осмотрелся в старинном здании 1914 года в Нанаймо, Б.C. чтобы взглянуть на их все еще функционирующее гидравлическое оборудование, чтобы обновить систему. Первоначальная конструкция была испорчена кое-где, но в основном оставалась в своем первоначальном состоянии: большая часть чугунных колонных радиаторов все еще была на месте и подключена к все еще герметичной системе стальных и чугунных трубопроводов 104-летней давности.
Кто-то сказал владельцам здания, что замена существующего жидкого котла на газовый конденсационный — плохая идея. Я категорически не согласен с этой оценкой.Эти чугунные и стальные гидравлические системы, которым более ста лет, часто представляют собой прекрасную возможность для модернизации газовых конденсационных котлов, если вы уделяете внимание деталям и уважаете оригинальную конструкцию системы.
Данфосс разработал радиаторный термостат в 1943 году, и с тех пор с конвейера сошло около 350 миллионов.
Один из наиболее экономичных и удобных способов объединения этих систем с новым конденсационным котлом — использование встроенных в котел функций сброса температуры наружного воздуха для снижения температуры воды и обеспечения постоянного расхода через один из новых «умных» насосов.Это обеспечит хороший равномерный отвод тепла от радиаторов при любых условиях нагрузки. Использование ТРВ для зонального контроля и ограничения температуры отдельных радиаторов в горячих зонах позволяет усовершенствовать систему. Многие модели TRV специально разработаны для таких модификаций с конфигурациями корпуса клапана, которые точно впишутся в пространство, оставшееся после удаления старых ручных клапанов.
Хорошая идея
Вот несколько причин, по которым TRV — отличная идея:
Простой пользовательский интерфейс (инженеры говорят о простоте) — его не намного легче понять, чем ручку с цифрами.0 означает отсутствие тепла; 10 значит очень много. Это действительно для всех языков. Устранить неполадки по телефону очень просто — вам нужно только объяснить, что означает символ снежинки (настройка защиты от замерзания «прочь»).
Никаких проводов не требуется — термостат встроен прямо в клапан.
Упростите новую установку — эти устройства также отлично подходят для нового строительства, потому что они могут упростить конструкцию. Многие TRV включают в себя встроенные запорные клапаны и клапаны для стравливания воздуха и сконфигурированы так, чтобы исключить другие части и детали.
А минусы?
Вот несколько причин, по которым TRV не так популярны, как должны быть во многих местах:
Слишком простой пользовательский интерфейс — многие люди не могут не все переосмыслить. Они хотят точно знать, какова точная температура, они хотят видеть фактические градусы в выбранной ими шкале. По какой-то причине они, кажется, хотят постоянно что-то возиться и проверять. Этим людям трудно справиться с «установил и забыл».Однако счастливые пользователи TRV находят, что это число их устраивает, а затем принимают тот факт, что у них на одну вещь меньше, чем нужно беспокоиться.
Вы должны наклониться, чтобы поправить их. Это выгодно для большего количества людей, чем вы можете себе представить, но на рынке есть TRV с длинными капиллярами и настенными регуляторами температуры, которые удовлетворят этих людей.
Нет блокировки домовладельца — Использование функций понижения температуры в ночное время и управления сбросом температуры подачи котла на открытом воздухе хорошо справляется с ограничением избыточного тепла в квартирах, но этого может быть недостаточно для тех домовладельцев или владельцев зданий, которые хотят контролировать своих арендаторов на микроуровне, собирать данные об использовании энергии или иметь возможность контролировать и отменять из удаленного места.
Нет интеграции с другими системными элементами управления: это может быть проблемой, если это не учтено в общем дизайне системы. Ответ может быть таким же простым, как управление системой с помощью термостата в назначенной главной зоне. Если самая холодная зона — это зона, требующая тепла, остальные температуры зоны могут быть индивидуально подрезаны с помощью автономных TRV — стратегию, которую я собираюсь порекомендовать для упомянутого выше здания 1914 года.
Отсутствие местных поставок и поддержки: в некоторых районах страны местные оптовые торговцы не имеют опыта или знаний в отношении этих продуктов, не имеют запасов и могут даже не иметь доступа к большинству линеек продуктов TRV.Все, что я могу сказать, это проявить настойчивость или зайти в Интернет и посмотреть — вы сможете найти то, что вам нужно, и найти достаточно близкий источник поставок. Планируйте заранее.
TRV — это недостаточно используемая технология. Мы настолько увлечены новыми цифровыми вещами, что не можем оценить почти дзенскую простоту TRV. Они действительно хорошо работают и оставляют вас в покое. Если жильцу здания немного холодно, он просто поворачивает ручку до следующего номера. Зачем сидеть в шезлонге в гостиной рядом с радиатором — и вам нужно перестать писать текстовые сообщения или смотреть видео на своем смартфоне, чтобы запустить приложение термостата, чтобы вы могли проверить температуру и повысить ее на градус или два (при условии ваше приложение не нуждается в обновлении, и вы можете помнить свое имя пользователя и пароль)? Просто наклонитесь и поверните ручку TRV.
Термостатические радиаторные клапаны в системах парового отопления
Существующий уровень и характер перегрева
Если существующая средняя температура помещения выше 72 ° F, но не чрезмерно, это уменьшит (но не исключит) возможность модернизации TRV для снижения потребности в обогреве всего здания по сравнению со зданиями, где существующая средняя температура обогрева помещения составляет, например, 80 ° F или выше.
Если существующие колебания средней температуры во всем здании небольшие, это также предоставит меньше возможностей для ТРВ снизить перегрев по сравнению со зданием, в котором потребность в отоплении сильно варьируется от квартиры к квартире.Например, в здании, где в некоторых квартирах есть большие окна, выходящие на юг (высокая солнечная нагрузка), в здании с крылом, подверженным сильному ветру, или в здании, в котором уровни теплового комфорта жителей сильно различаются, суперинтендант обычно вынуждены поддерживать высокую среднюю температуру помещения, чтобы удовлетворять потребности самых холодных квартир. TRV потенциально могут снизить потребность в этом, ограничивая мощность излучателей тепла в помещениях с меньшим потреблением тепла, в то время как мощность котла продолжает удовлетворять помещения с более высокой потребностью в тепле.
Рекомендации для радиатора с однотрубным конвектором
Существует несколько ключевых отличий между применением термостатических радиаторных клапанов в однотрубных конвекторных радиаторных системах и в двухтрубных системах и / или чугунных радиаторах. В случае двухтрубного пара TRV можно разместить на входе в радиатор, где он сможет полностью блокировать попадание пара в радиатор, когда TRV закрыт. При использовании однотрубного пара ТРВ устанавливаются на вентиляционной стороне радиатора, главным образом из-за проблем с засорением мусора и конденсата на входе, а также более высоких затрат на рабочую силу.Однотрубный ТРВ в положении вентиляции может работать двумя способами:
Если температура в помещении уже удовлетворяет показания датчика и ТРВ закрывается до начала парового цикла, это может предотвратить выход всей массы воздуха в радиаторе из корпуса радиатора. Цикл выполняется, и в пространство не добавляется тепло (пока давление пара низкое).
Если TRV открыт в начале парового цикла и закрывается, когда воздух был только частично вытеснен из корпуса радиатора, он эффективно ограничивает объем корпуса радиатора, который может принимать пар в течение оставшегося парового цикла.
Второй сценарий требует, чтобы после начала парового цикла датчик TRV мог активировать клапан за более короткий промежуток времени, чем тот, в котором воздух вытесняется из радиатора. Для полного заполнения паром большого чугунного радиатора может потребоваться восемь-десять минут, в то время как конвекторы заполнятся за две минуты или меньше. Следовательно, реакция TRV должна произойти менее чем через десять минут от начала парового цикла для чугуна и менее чем через две минуты для конвекторов.Расширение материала сенсора происходит за секунды; ограничивающим фактором является время, необходимое для установления конвекционного тока в помещении, в котором датчик TRV погружается в воздух, температура которого превышает заданное значение. Место, в котором размещается датчик TRV в помещении, является решающим фактором при реагировании на более высокие температуры конвективного тока. Кроме того, на это время отклика может влиять сама уставка температуры TRV относительно желаемой температуры помещения.
Уставки управления котлом
Рабочее давление котла и настройки кривой сброса наружной установки могут потенциально повлиять как на способность ТРВ управлять тепловой мощностью отдельного радиатора, так и на влияние ТРВ в масштабе всего здания на расход топлива для обогрева. Например, паровой котел в типичном здании может быть настроен на работу при давлении на 2-5 фунтов на квадратный дюйм (фунт / кв. Дюйм) выше атмосферного. Пренебрегая падением давления в паропроводах и стояках, 5 фунтов на квадратный дюйм на радиаторе сожмут захваченный объем воздуха примерно на 25% и, следовательно, позволят этому радиатору выделять четверть своей максимальной тепловой мощности, даже если TRV успешно закрылся.Если бы рабочее давление можно было снизить максимум до 2 фунтов на квадратный дюйм, это позволило бы заполнить паром только 12% радиатора в том же случае, увеличивая способность TRV ограничивать тепловую мощность радиатора.
Поведение резидента
Поведение арендатора сложно предсказать и на него повлиять. Частое открывание окон жильцами может быть устоявшимся средством (читай: привычкой) контролировать перегрев. Обеспечение сбалансированного нагрева пара и постоянной температуры помещения является предварительным условием для установки TRV по другим причинам, упомянутым в этом руководстве, а также для уменьшения потребности и привычки арендаторов регулировать температуру помещения таким образом.Если это поведение сохраняется после установки TRV, возможно, что данный датчик TRV никогда не превысит свою заданную температуру и, следовательно, никогда не приблизится к ограничению выходной мощности радиатора. По этой причине ключевое значение имеет обучение по месту жительства.
Система вентиляции
Старые здания, которые чаще всего имеют однотрубное паровое отопление, часто не обслуживаются центральной системой механической вентиляции для подачи свежего воздуха в жилые помещения и удаления застоявшегося воздуха и запахов из кухонь и ванных комнат.Скорее, открывающиеся окна, управляемые жильцами дома, являются основным средством вентиляции. Это тот случай, когда дизайн здания по своей сути чувствителен к поведению арендаторов — ожидается, что привычки приготовления пищи и индивидуальные предпочтения будут влиять на уровни вентиляции. Оконная вентиляция — это отдельное явление от контроля перегрева, связанного с окном, но также может способствовать неправильной работе TRV.
Рекомендации по TRV
Разнообразие марок и моделей TRV: TRV производятся рядом компаний, каждая из которых имеет несколько моделей, конструкция которых со временем может быть изменена.Кроме того, существует два основных типа работы TRV: восковой и сильфонный (сильфоны, в свою очередь, могут быть заполнены жидкостью или паром), что влияет на время отклика.
Регулировка TRV
: в зависимости от целей владельца здания у вас есть возможность установить TRV, которые регулируются жильцами или которые поставляются с фиксированной заводской температурой при определенной температуре. Кроме того, размещение шкалы TRV внутри радиаторного шкафа может затруднить регулировку, в то время как для удобства жильцов также доступны варианты настенного монтажа.
Уплотнения впускных клапанов радиатора и другие соединения: ТРВ, а также вентиляционные отверстия радиатора работают при условии, что они могут контролировать движение воздуха внутри радиатора. При наличии утечек в резьбовых соединениях в радиаторном узле или в уплотнении впускного клапана эта функция может быть нарушена, и / или пар может выходить непосредственно в кондиционируемое пространство.
Размещение датчика
TRV: датчики TRV могут иметь более низкие или более высокие температуры в результате их размещения в комнате.Например, датчики можно разместить снаружи или внутри конвекторных шкафов (в потоке прямого возвратного воздуха), на стене рядом с радиатором, на самом TRV или на внутренней стене. Размещение датчиков в стороне от радиаторных шкафов может защитить их от непреднамеренных ударов и износа, которые могут повредить хрупкие капиллярные трубки; однако он может также подвергнуть их воздействию слишком большого или слишком малого количества тепла и ограничить эффективность TRV.
Номинальное давление закрытия: также важно убедиться, что ТРК в вашей установке могут правильно закрываться от рабочего давления, создаваемого паровой системой.Некоторые производители TRV сообщают, что их продукция выдерживает давление до 15 фунтов на квадратный дюйм без риска механического повреждения — конечно, 15 фунтов на квадратный дюйм, поскольку рабочий диапазон для паровой системы был бы крайне неприемлемым по причинам, описанным выше, — но обязательно проконсультируйтесь с производителем. .
Анализ затрат и выгод
Затраты на установку
TRV могут сильно различаться, частично из-за используемого продукта, а частично из-за используемого метода установки — например, своими руками или лицензированными подрядчиками.Также будут различаться степень существующего перегрева в здании и продолжительность отопительного сезона. В результате, в некоторых случаях TRV могут быть рентабельными как решение для всего здания, в то время как в других они могут подходить только для конкретных проблемных зон перегрева.
Энергетическое моделирование TRV, установленных в типичных каменных зданиях в климатических условиях Нью-Йорка, показывает, что при установленной стоимости 140 долларов установка будет иметь положительную окупаемость только в том случае, если средняя температура в помещении будет снижена на 6 ° F или более для типичных естественных условий. газовые котлы.
Стоит ли устанавливать термостатические клапаны в дополнение к комнатному термостату? — Энергид
Да! Термостатические клапаны — это лучший способ правильно отапливать ваш дом! При использовании в сочетании с комнатным термостатом и комнатным термостатом они идеально регулируют отопление, и вы не получите перегрева в некоторых комнатах.
Результат! Больше комфорта плюс экономия энергии!
Ваш комнатный термостат не может делать все!
Как вы, наверное, знаете, комнатный термостат измеряет температуру комнаты, в которой он находится.Если в этой комнате не так тепло, как вам хотелось бы, термостат подаст сигнал на ваш котел и заставит его работать, пока не будет достигнута необходимая температура.
Но все остальные помещения, где открыты радиаторные вентили, будут одновременно отапливаться —
иногда слишком много , в случае комнат, которые на меньше и лучше изолированы , чем комната, которую вы действительно хотите отапливать (эталонная комната), и
иногда без уважительной причины , в случае комнат, которые не нужно постоянно поддерживать в тепле (например, в спальне).
Регулировка настроек термостатического клапана
Термостатический клапан выполняет функцию комнатного термостата , воздействуя на определенный радиатор. Фактически он перекрывает поступающую горячую воду, когда радиатор достигает необходимой температуры. Не удивляйтесь, если вы не увидите, как это работает — все происходит внутри!
Однако настройки по-прежнему довольно неточны, , потому что термостатические клапаны градуированы с использованием чисел вместо градусов Цельсия.Вы должны выбрать число, соответствующее желаемому уровню тепла. Это метод проб и ошибок. Как только вы получите желаемый результат, по возможности оставьте его в покое!
Несколько советов, как добиться наилучшего результата
Помните, что комнатный термостат — это патрубок . Он сообщает котлу, когда нужно останавливаться и запускать. Как только температура, необходимая вам в конкретной комнате, будет достигнута, все радиаторы выключатся, независимо от того, открыты их термостатические клапаны или нет.
Если у вас есть фиксированный комнатный термостат, вам нужно правильно выбрать размер ваших радиаторов , чтобы они могли обогревать ваши комнаты так, как вы хотите; Например, в ванной комнате необходимо установить радиатор, достаточно большой, чтобы нагреть комнату до 24oC, в то время как ваша эталонная комната нагревается до 21oC.
Термостатические клапаны эталонной комнаты , где расположен комнатный термостат, всегда должны быть установлены на « макс. Нагрев ».Фактически, если вы измените настройку клапана, вы можете вмешаться в работу комнатного термостата. При перемещении беспроводного термостата убедитесь, что вы регулируете клапаны как в новой эталонной комнате, так и в старой.
Избегайте постоянной регулировки настроек термостатического клапана; если вам холодно, полное открытие клапана не поможет. Фактически, до тех пор, пока не будет достигнут требуемый уровень тепла, впускной клапан горячей воды будет полностью открыт, даже если вы его не видите! Работа термостатического клапана ограничивается остановкой температуры от до выше определенного уровня.Клапан закрывается только при достижении необходимого уровня комфорта.
Где должны быть расположены термостатические клапаны?
На вашем отопительном оборудовании еще нет термостатических клапанов? Подобрать что-нибудь — это всегда хорошая идея!
Мы рекомендуем вам установить термостатический клапан на каждого радиатора .
