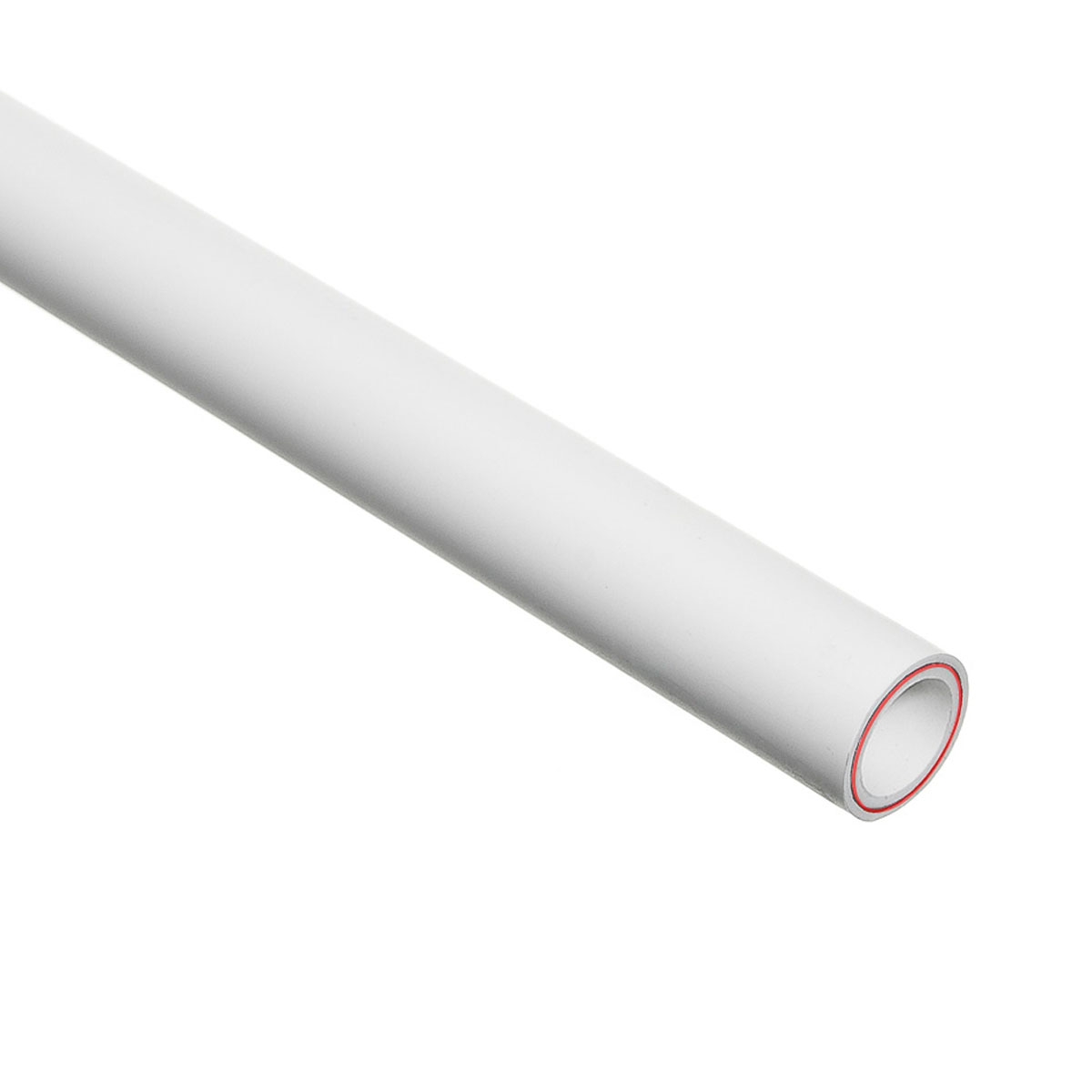

Полипропиленовые трубы армированные стекловолокном для отопления

Когда необходимо создать горячее водоснабжение, очень часто возникает желание заменить дорогие медные трубы аналогичными изделиями, но более дешевыми. Для такой цели идеально подходят полипропиленовые трубы.

Обыкновенные полипропиленовые конструкции отличаются большим количеством недостатков. Поэтому были разработаны ПП трубы, армированные стекловолокном.

Положительные свойства полипропилена для применения в отопительных системах

Выбирая трубы, необходимо всегда помнить, что оптимизация свойств материала происходит за счет его многослойной структуры.

Поэтому полимерный материал способен выдержать очень большую температуру без линейного расширения. Неармированные полимерные трубопроводы такими свойствами не обладают.

Основными преимуществами пропилена считаются:

• простота монтажных работ;
• небольшая масса;
• легкая транспортировка;
• быстрая установка;
• экологичность;
• отсутствие вибрации;
• бесшумная работа;
• отсутствуют гидравлические потери;
• отличный изолятор, не пропускает блуждающий ток;
• срок эксплуатации превышает 50 лет;
• сварочные соединения намного прочнее цанговых;
• высокая экономичность за счет минимальных теплопотерь;
• не деформируются при больших механических нагрузках;
• невысокая стоимость;
• красивый внешний вид;
• не требуют специального окрашивания.

Область применения

Даже хорошо зная все положительные качества полипропиленовых труб, их выбор всегда производится индивидуально с учетом всех нюансов определенного объекта.

Когда температура теплоносителя меняет свой показатель, свойства полипропилена могут тоже измениться. Для каждого вида труб существуют предельные параметры, которые маркируются на внешней поверхности.

Почти для всех современных отопительных систем идеально подходят полипропиленовые изделия, способные выдержать нагрев теплоносителя до 95 градусов.

Такое предельное значение нагрева включает в себя определенный запас, если произойдет кратковременный нагрев до 110 градусов, система сохранит свою целостность, ее характеристики останутся неизменными.

Размягчение полимера начинается при температуре более 140 градусов, а его плавление наблюдается после 175 градусов.

Изделия из полипропилена не устанавливаются в централизованных коммуникациях, если в районах их местонахождения наблюдаются сильные морозы. Чтобы поддержать тепло, приходится нагревать теплоноситель выше температуры кипения.

Если отопительная система работает в автономном режиме и имеет датчик контроля температуры нагрева теплоносителя, лучшим выбором могут стать полипропиленовые изделия.

Они великолепно подходят для создания «теплого пола» или обычного обогрева помещения.

Что лучше выбрать: изделие, армированное алюминием или стекловолокном

Чтобы увеличить прочность ПП труб, применяется несколько видов армирования:

• стекловолокном;
• алюминием.

Для армирования применяется алюминиевый лист с перфорацией. Им покрывают изделие снаружи или вставляют в середину для разделения имеющихся слоев полипропилена.

Стекловолоконный слой всегда находится внутри и разделяет слои полипропилена.

Благодаря алюминиевому армированию трубы полипропиленовые армированные для отопления получают дополнительные свойства. Они способны выдержать большое внутреннее давление. При монтаже отопительной системы, если неизвестна величина будущего давления, лучше воспользоваться материалами, имеющими алюминиевый каркас.

Полипропиленовые трубы, армированные алюминием типа «PPR-AL-PPR», имеют несколько положительных качеств:

• большую жесткость;
• способны выдержать очень высокое давление;
• не деформируются.

Значение диаметра трубы влияет на толщину алюминиевого слоя. Он колеблется в пределах 0,1 — 0,5 мм.

Соединение полипропилена с алюминиевой фольгой осуществляется специальным клеем. Трубы могут начать расслаиваться, если клеевой состав был низкого качества. ПП изделия, армированные алюминием, полученные с соблюдением всех технологических требований, остаются герметичными долгое время.

При монтаже ПП изделий, армированных алюминием, требуется выполнить несколько дополнительных операций. Прежде чем начать пайку, необходимо хорошо зачистить алюминиевый слой.

Если этого не сделать, трубопровод быстро выйдет из строя. Во время пайки пластик и алюминиевая фольга начнут расслаиваться. Электрохимические процессы начнут разрушать алюминий, что недопустимо.

ПП изделия, армированные стекловолокном, отличаются одной важной особенностью. Состав армирующего слоя, а также его свойства, точно такие же, как и у основного материала.

Когда полипропилен со стекловолокном сваривается с фитингом, образуется очень прочный сплав, который никогда не будет расслаиваться. Такие изделия являются универсальными и очень прочными. Они рассчитаны на длительную эксплуатацию.

На что обратить внимание при выборе полипропиленовых труб

Основными критериями выбора таких изделий должны быть их технические характеристики.

Рабочее давление

Маркируется на внешней поверхности в виде надписи «PN». Величина давления подбирается в соответствии с индивидуальными особенностями отопительной системы. Если будут наблюдаться постоянные гидроудары или нужно будет часто спрессовывать систему трубопроводов, оптимальным будет полипропиленовое изделие «PN20».

Если в отопительной системе нагрев теплоносителя будет превышать 70 градусов, более подходящими будут трубы «PN25», армированные стекловолокном. Когда применяется автономное отопление, обычно давление не превышает 10 атмосфер. Чтобы смонтировать такую отопительную систему, можно воспользоваться полипропиленовыми трубопроводами «PN20», имеющие цельное алюминиевое армирование.

Теплоноситель и его нормальная температура

В зависимости от установленной системы отопления подбираются соответствующие полипропиленовые трубы. Так как в «теплом полу» температура теплоносителя не превышает 40 градусов, можно устанавливать изделия, имеющие любое армирование. Можно воспользоваться изделиями из моносостава.

Там, где установлены радиаторы, а нагрев теплоносителя достигает 85 градусов, можно смело устанавливать полипропиленовые трубы с любым видом армирования.

Диаметр трубопровода

Этот параметр очень важен для нормальной работы системы отопления. Он должен полностью удовлетворять требования системы. Внутреннее отверстие трубы должно свободно пропускать соответствующий поток теплоносителя за определенное время.

В очень больших помещениях, например, гостиницах, монтируются трубы, диаметр которых превышает 200 мм.

В индивидуальных постройках достаточно установить ПП трубы сечением 20-32 мм. Они легко монтируются с образованием нужного изгиба.

ПП трубы для отопления армированные часто устанавливают в системах горячего водоснабжения. Прекрасно выдерживает большую температуру полипропилен с сечением 20 мм. Стояки изготавливаются из полипропиленовых изделий диаметром 25-32 мм.

При подключении к центральному отоплению применяются 25 мм ПП трубы.

Для нормального функционирования теплого пола монтируют 16 мм изделия.

Сборная автономная отапливающая система монтируется из труб разного диаметра.

Описанные выше советы необходимо брать за основу, и прежде, чем покупать и устанавливать ПП трубы отопления, нужно учесть индивидуальные особенности объекта, а иногда даже особенности отдельных участков системы.

К примеру, когда делается монтаж отопления однотрубной системы, подключение радиаторов выполняется последовательно. Чтобы смонтировать подобное кольцо, нужно воспользоваться трубами с диаметром 32-40 мм. Дополнительные отводы к радиаторам делаются из диаметра менее 26 мм.

Если установлена двухтрубная система, то отопление осуществляется совсем по другому принципу. Линия подачи совместно с обраткой уменьшает давление в трубопроводе. Поэтому можно установить трубы с диаметром менее 30 мм.

Как монтируются ПП трубы, армированные стекловолокном

Такая работа аналогична соединению цельных пропиленовых изделий. Установка ПП труб с армированием из стекловолокна не отличается от соединения цельных изделий из полипропилена. Монтаж таких конструкций подразделяется на несколько видов:

1. С резьбовыми фитингами.
2. Холодной сваркой.
3. Диффузной сваркой.

Если используются резьбовые фитинги, выполняется круговое обжимание монтажной гайки. Полипропиленовая труба надевается сверху на штуцер и сильно прижимается. Получается очень надежное и плотное соединение. Такой вариант можно использовать даже при создании напорного трубопровода. Сложности могут возникнуть только при давлении на фитинг. При очень большом усилии возможно разрушение гайки.

При использовании холодной сварки применяется специальный клей. Но такое соединение нельзя назвать очень надежным. Стык может потечь. Поэтому чтобы такого не происходило, используют полипропиленовые муфты, внутренняя поверхность которых смазывается клеем. Муфту вставляют в трубу и выжидают некоторое время, пока клей хорошо схватится.

Прочность диффузной сварки сравнима с прочностью, создаваемой резьбовым соединением. Недостатком такой технологии является необходимость иметь сварочный аппарат. Подбор температуры для паяльных работ зависит от толщины стенки ПП трубы, а также ее диаметра.

Заключение

Полипропиленовая труба, армированная стекловолокном, считается самым оптимальным вариантом для установки в частном доме индивидуальной отопительной системы. В этих высококачественных и не очень дорогих изделиях практически отсутствуют недостатки, они с успехом заменяют металлические конструкции.

Похожие статьи:

стекловолокно и фольга, основные отличия, достоинства и недостатки обоих видов

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире достаточно много, но пока еще не разработана единая система маркировки и часто изделия из одного и того же материала, с аналогичными характеристиками имеют разное обозначение. Тем не менее, некоторые обозначения стандартны, и их знание облегчит выбор материала с требуемыми техническими характеристиками.

Характеристики  и маркировка полипропиленовых труб

Чтобы ориентироваться в названиях и понимать разницу, немного поговорим о марках полипропиленов. Любой из них обозначается двумя латинскими буквами: «PP» или в русскоязычном варианте «ПП».  Далее могут стоять цифры или другие буквы, которыми «маскируются» типы материалов:

• Гомополимеры — это первый тип, потому и обозначаться может как PPH, PP-1, PP-тип 1.
• Блоксополимер – полимер второго типа. Обозначается PPB, PP-2, PP-тип 2.
• Самый современный, с лучшими характеристиками – рандом сополимер. Его обозначают: PPR, PP-random, PPRC. Они длительное время выносят температуру среды до 70^оС и кратковременные ее превышения. Так что Для отопления ищите именно рандом-сополимерные полипропиленовые трубы, хотя по сравнению с другими типами они имеют более высокую стоимость.

  ПП трубы выпускаются из разных полимеров с разными характеристиками , которые влияют на область эксплуатации

Именно трубы PPR (ППР в русскоязычном варианте) на данном этапе считаются самыми лучшими, безопасными и надежными. Изделия PPR, PP-random могут использоваться в системах централизованного отопления, а также индивидуального, если стоит газовый или жидкотопливный котел. Если установлен твердотопливный котел с автоматической защитой от перегрева (срабатывает при температуре теплоносителя 95^оС), для разводки системы отопления можно использовать специальный полимер, который имеет повышенную стойкость к температурам: PPs. Он нормально переносит внутреннюю среду в 95^оС и краткие перегревы до 110^оС.

Если в системе будет стоять твердотопливный агрегат без автоматики, никакой полипропилен не выдержит. Тогда для разводки вам понадобятся или медные или стальные трубы. Использовать полипропилен можно в сетях с таким котлом только при наличии жидкостных теплоаккумуляроров, которые сглаживают перепады температур, повышают безопасность системы и снижают себестоимость отопления, одновременно повышая его комфортность.

PPR трубы используются в системах отопления, горячего и холодного водоснабжения

Следующее, на что нужно обратить внимание, это на давление. Маркируется этот параметр латинскими буквами PN, а цифры, стоящие за ними, обозначают номинальное давление воды, которое может выдерживать эта труба на протяжении 50 лет при температуре среды 20^оС. Выпускают трубы PN 10, PN 16, PN 20 и PN 25. Соответственно эти изделия прослужат 50 лет при давлении 10, 16, 20 и 25 бар/см² и температуре среды 20^оС.

При изменении температуры и/или давления срок эксплуатации значительно сокращается. Например, срок эксплуатации изделий PN 16 при  50^оС уже не 50 лет, а всего 7-8. Нужно также знать, что чем больше давление, тем толще стенка трубы, хотя PN 20 и PN 25 имеют слой армирования, из-за чего их стенки и наружный диаметр меньше, чем у аналогов PN 16.

В принципе, для индивидуального отопления можно использовать и марки PN 10, PN 16. Они пригодны для  температур теплоносителя не выше 70^оС. Пиково и кратковременно могут выносить нагрев до 95^оС. Срок службы у них при таких условиях, конечно, не 50 лет, но  десяток лет они работать будут. Как положительный момент таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагреве до 70^оС увеличивается практически на 1 см. Если такие трубы спрятать в стене или в стяжке пола без компенсационного контура или петли, то через некоторое время они разрушат близлежащие материалы. Если же они проложены поверху (зафиксированы к стене клипсами/держателями), то ощутимо провиснут. Если в «холодном» виде такой трубопровод выглядит нормально и взгляд на нем не задерживается, то висящие трубы ощутимо портят внешний вид. Потому такие трубы используют чаще для разводки холодной или горячей воды (температура ГВС редко превышает 45-50^оС и температурное расширение имеет не такие масштабы).

Труба из полипропилена (ППР) армированная

Для отопления обычно используют армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления. Отличаются эти марки типом армирующего материала: в PN 20 используют стекловолокно, в PN 25 – алюминий (цельный лист или перфорированный зависит от производителя). Несмотря на разные материалы укрепляющей прослойки, оба типа имеют коэффициент расширения значительно ниже, чем у чисто полимерных труб – на ¾ меньше.  Но при использовании стекловолокна он на 5-7% выше, чем в фольгированных изделиях.

Самые лучшие марки (Wain Ecoplastik, Valtec, Banninger и др.) имеют большое количество подделок. Кроме невысокой цены (по сравнению с оригинальными) подделки можно определить на глаз. У качественной трубы слои ровные. Это основной показатель качества. Если армировка располагается посередине, то оба слоя полипропилена имеют абсолютно одинаковую толщину в любом месте, хотя все указанные выше производители располагают слой алюминия ближе к наружному краю.

Тут четко видно, что слои полипропилена совсем не одинаковой толщины

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют сварку алюминия встык. Такие трубы более надежны, хоть для их производства требуется дорогое оборудование. На фото выше виден шов «внахлест». Это явный признак дешевых труб, причем невысокого, мягко говоря, качества.

Наружная и внутренняя поверхности оригинальных изделий гладкая. Надпись нанесена четко, ровно по линейке, не смазана. Кроме того, чтобы избежать претензий в поделках часто название незначительно искажают: пропускают или добавляют лишнюю букву, заменяют другой.

Одна из подделок EcoPlastik. Если присмотритесь, увидите ошибку в написании (нажмите чтобы увеличить)

Так что, просто внимательно присмотревшись к таким «мелочам», вы сможете определить подделку. А вообще, если вы точно определились с маркой, не поленитесь зайти на официальный сайт и поинтересоваться как должны выглядеть трубы выбранной марки, какой должна быть поверхность:матовой или гладкой, какого цвета, как выглядит логотип, который наносят, изучить ассортимент изделий, которые производит данная фирма.

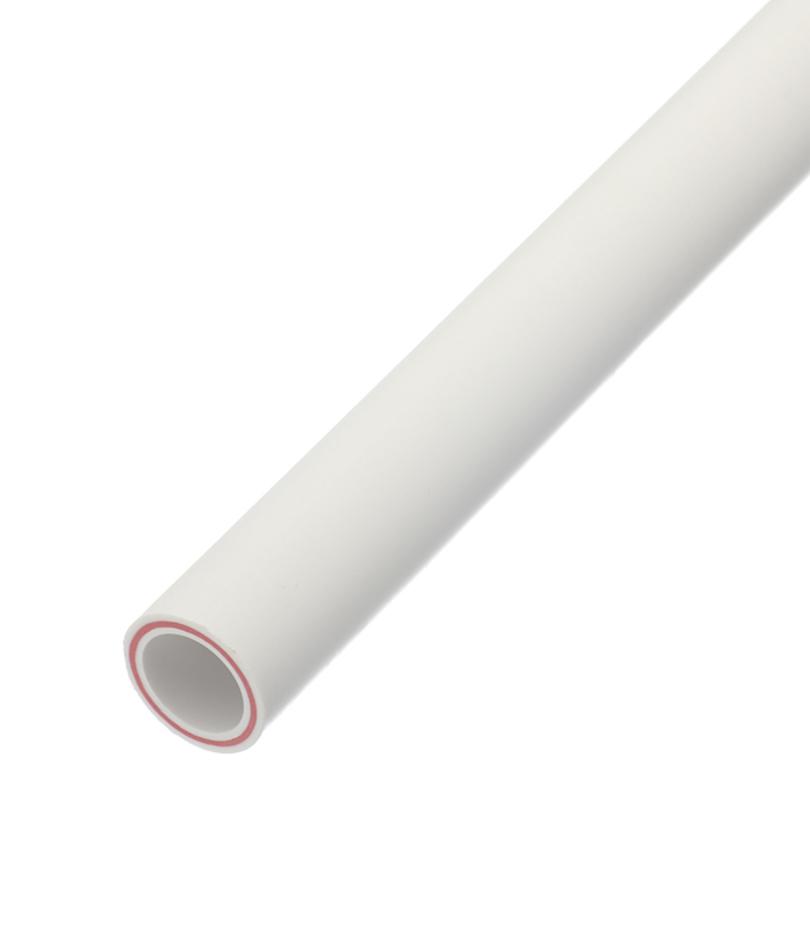

Трубы армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используют стекловолокно. Вообще, первоначально, этот тип предназначался для подачи горячей воды.  Безусловно, неплохо чувствовать себя они будут и в большинстве отопительных систем. И работать будут неплохо. Не 50лет, но и не год-два. При условии, что это действительно качественные трубы, а не подделка. А теперь подходим к важному моменту: как определить качество. Как ни прискорбно, ориентироваться нужно на цену: европейцы выпускают самые лучшие трубы. Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их применении в отоплении. В этом типе изделий ни цвет армирующей прокладки, ни материал, из которого она изготовлена, практически никакой роли не играют. Стекловолокно может быть оранжевого, красного, синего или зеленого цвета. Это просто красящий пигмент и ни на что он не влияет. Если и можно ориентироваться на цвет, то только на продольную полосу, которая нанесена на поверхности трубы: красная говорит о пригодности для горячих сред, синяя – для холодных, обе вместе – об универсальности.

Цвет стекловолокна не на что не влияет

Теперь об особенностях применения армированных стекловолокном труб именно для отопления.  Их можно ставить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (кроме большого температурного расширения) – высокой кислородопроницаемостью. В условиях высоких температур большое количество кислорода в системе ведет к достаточно активному разрушению металлосодержащих элементов. Если в системе использованы действительно надежные и качественные, соответствующие сертификатам алюминиевые радиаторы (обязательное условие — из первичного алюминия), то больших проблем быть не должно. Но если их качество вызывает сомнения, или установлены чугунные радиаторы, то использовать нужно только трубы с фольгой, которая в разы снижает количество кислорода, проходящее через стенки труб PPR. И еще один момент: от толщины стенок проницаемость зависит, но не сильно, а зависит  от качества материала. Вот и снова вернулись к тому, что для того чтобы отопление из полипропиленовых труб работало долго, требуются качество.

Полипропиленовые труб армированные стекловолокном и фитинги для них

Но большая часть монтажников, советует ставить для отопления именно трубы со стекловолокном. Почему? Их монтировать быстрее. Примерно в два раза. А все потому, что для получения качественного сварного шва в фольгированных трубах требуется снять слой фольги и часть материала, который находится над ней.  Для этого необходимо  специальное устройство (на каждый диаметр  — свое). Как водится, хороший инструмент дешевым не бывает, а деньги на него тратить совсем не хочется.  К тому же сама процедура зачистки в общей сложности удлиняет процедуру монтажа системы почти в два раза. И сноровка в этом деле тоже нужна. Собственно, их резоны ясны.  Но если вы делаете отопление для себя, то вряд ли для вас они решают что-то. Потому внимательно читайте про армирование фольгой. Тут тоже все непросто.

Трубы армированные фольгой

Обозначают армированные алюминием полипропиленовые трубы так: РЕХ/Аl/РЕХ. Есть два вида расположения фольги: ближе к наружному краю и посередине. Есть один нюанс монтажа армированных полипропиленовых труб: нельзя допускать контакта фольги с теплоносителем. Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь все дальше в трубу. Рано или поздно (скорее рано) такую трубу разорвет. Потомку практически все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Именно они требуют зачистки: снятия наружного слоя полипропилена и фольги. Зато в результате, при сварке,  получается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

Слой фольги может располагаться ближе к наружному краю трубы или в глубине материала

При использовании труб, в которых слой фольги находится в середине, требуется не зачистка, а торцовка. Для этого используется тоже специально приспособление, но другого плана – оно срезает на несколько миллиметров фольгу внутри трубы, не разрушая слоев полипропилена. Эта процедура проще и выполняется быстрее (продавцы такие трубы называют «ленивками» понятно, почему?). В принципе, если шов выполнен грамотно и правильно, полипропилен сваривается друг с другом, то такой шов более-менее надежен. Но вот если имеется микропора, то вода в нее проникнет и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточно вертикальном срезе, недостаточном опыте (неправильная выдержка при сварке) и неполном удалении фольги, а проконтролировать насколько тщательно удалена фольга между слоями полимера нереально… Все это чревато разрывами, протечками и нарушением целостности системы. Как они образуются продемонстрировано на рисунке ниже.

При центральном расположении фольги два слоя полипропилена свариваются далеко не всегда. Вот что получится через несколько лет

Особенно много неприятностей приносит такое явление, когда трубы у вас спрятаны в стене или в полу. Ремонт будет долгим и нелегким. В некоторых случаях (зимой) быстрее сделать новую разводку «поверху», оставив старую в стене (но слив воду). А микропоры в швах случаются очень часто: контролировать качество удаления фольги между слоями полипропилена практически невозможно, а значит, и гарантировать герметичность шва нереально. И это в случае качественной трубы, а если попадется подделка, типа той, что на фото выше? Как заторцевать такое изделие? О качестве шва тут вообще речи быть не может.

Разница сварного шва после нескольких лет эксплуатации (нажмите чтобы увеличить)

Есть у такого расположения еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. И это, даже при условии сварки без микрощели, значительно снижает надежность трубопровода. С другой стороны такие изделия (ленивки) значительно дешевле своих европейских аналогов. Тут все объясняется просто: их выпускают фирмы, которые стараются выиграть в цене (турецкие производители и азиатские). Но как эта экономия скажется в дальнейшем? Скорее всего – потребуется срочная замена или ремонт части трубопровода, или системы целиком.

Вот как в натуральную величину выглядит труба с центральным расположением фольги после 2-х лет эксплуатации

Все сказанное выше справедливо для сплошного листа фольги в качестве армирующего слоя. Но есть еще перфорированная фольга. Производится она турецкой кампанией Kalde. Производитель заявляет, что из-за наличия перфорации слой фольги удалять необязательно: при сваривании через поры происходит адгезия материалов, которая обеспечивает прочность соединения.  Насчет прочности, наверное, все так и обстоит. Но как насчет реакции с фольги с водой и кислородопроницаемости? Наверняка эти показатели хуже, чем у труб с цельной фольгой. Хотя тут та же ситуация, что и в ППР трубах, армированных стеклопластиком: при использовании качественных алюминиевых радиаторов система будет служить достаточно долго.

Полипропиленовый трубы турецкой фирмы Kalde с перфорированным алюминием

Итоги

Не знаю как вы, но для себя я могу сделать следующие выводы. Если проводка будет скрытая,  однозначно необходимы полипропиленовые трубы армированные сплошной фольгой. Причем фольга должна располагаться ближе к наружному краю, а не посередине. Если трубы располагают «поверху», вполне можно использовать качественные трубы для отопления со стекловолокном (только не в тех системах, где стоит твердотопливный котел).

О том, как правильно сваривать трубы из полипропилена, какие фитинги для этого нужны и порядок действия при сварке читайте в статье «Полипропиленовые трубы и фитинги: виды и порядок сварки«

Какой полипропилен лучше? Секреты выбора трубы для дома

Когда вы приходите в магазин за полипропиленовой трубой то глаза разбегаются не только от ассортимента и цвета, но и возникает один из главных вопросов: «Какой полипропилен  дучще выбрать? С армированием или без?». Разбираемся ниже

Что из себя представляет полипропилен?

Полипропилен — это такой материал, который по своей природе подвержен значительному удлинению и расширению во время нагрева.

Пример:

Система горячего водоснабжения, длинной 10 м, смонтирована при температуре 20⁰С, а по трубе пройдет вода с температурой 100⁰С. При такой разнице температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы в 10 м, труба растянется на 12 см.

Именно поэтому во время проектирования и установки систем отопления или горячего водоснабжения данное свойство полипропилена нельзя оставить без внимания по ряду причин:

• прямая труба пойдет некрасивыми волнами. Особенно если будет длинный участок;
• Если трубы спрятали в стену, то велика вероятность нарушения декоративных покрытий на стене.

Армирование полипропиленовых труб сделано как раз для того, чтобы сократить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который не дает трубе удлиняться. При этом армированная труба не становится крепче, каркас служит лишь для того, что б сократить линейное удлинение. Стоит ли выбирать такой вид полипропилена? Читаем дальше про виды армировки.

Алюминий с внешней стороны трубы

Труба с алюминиевой армировкой

Алюминиевый слой не придает прочности трубе, так как в отличии от металлопластиковых труб для армирования полипропилена используется алюминиевая фольга толщиной от 0,1 до 0,5 мм. Но в тоже время прекрасно решает проблему линейного удлинения. Как говорилось выше, если без армирования 1 м полипропиленовой трубы при нагреве удлиниться почти на 12 мм, то в тех же условия при армировании алюминием с внешней стороны труба изменит свою длину лишь на 2 мм.

Алюминиевая фольга с полипропиленом соединяется с помощью специального клея. Армирование алюминием с внешней стороны происходит в такой последовательности:

Полипропиленовая труба – слой клея – алюминиевая фольга – слой клея – слой полипропилена.

Качество клеевого соединения и самого полипропилена влияют на долговечность и срок службы такой трубы.

Достоинства армирования алюминием с внешней стороны:

• Значительно сокращается линейное удлинение полипропиленовой трубы.

Недостатки армирования алюминием с внешней стороны:

• Со временем на некоторых участка трубы могут образовываться вздутия.

Внешне кажется, что трубу в скором времени прорвет, но на самом деле это не так. Вздувается лишь внешний тонкий слой полипропилена, которым покрывается алюминиевая фольга.

Производители полипропиленовых труб допускают такие вздутия, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается не поврежденным. Вздутия могут образовываться из-за остаточной влаги во время производства. Этого недостатка бояться не стоит, система продолжит исправную работу и дальше не смотря на непрезентабельный вид.

• Внешний слой необходимо зачищать перед сваркой так как внешний диаметр полипропиленовой трубы с алюминиевым армированием больше обычного.

Алюминий с внутренней стороны трубы

Такой метод армирования полипропиленовой трубы является одним из решений по устранению внешних вздутий. Хотя при таком методе все равно есть потенциальный риск возникновения вздутия слоев, с разницей только в том, что этого не будет видно пользователю. С такими небольшими вздутиями система продолжит работать и дальше.

Достоинства армирования алюминием с внутренней стороны:

• Слой полипропилена между армировками довольно большой и ему гораздо тяжелее вздуться.

Недостатки армирования алюминием с внутренней стороны:

• Возможное схлопывание слабых участков полипропиленовой трубы внутрь если допустить ошибку во время проектирования или эксплуатации системы. что повлечет за собой нарушение работы и возможно целостности системы.

Полипропилен со стекловолокном

Наиболее популярными армирующим слоем на данный момент является стекловолокно. Выбирая полипропилен со стекловолокном вы увидите, что внутри и снаружи такой трубы полипропилен, а центральным слоем является стекловолокно. Однако все три слоя представляют собой единое целое, так как центральный слой стекловолокна изготавливается на основе полипропилена замешанного с волокнами стекла. Линейное удлинение таких труб немного больше чем при армировании алюминиевой фольгой и составляет около 2,5 мм при длине трубы в 1 м.

Полипропилен с базальтовым стекловолокном

Полипропиленовые трубы с армированием из базальтового волокна — это новейший тип труб четвертого поколения. Выбирая такой полипропилен, имейте в виду, что линейное удлинение таких труб такое же, как и при армировании стекловолокном. Однако данный тип армирования имеет ряд существенных преимуществ:

• Высокая термостойкость и устойчивость к перепадам давлений.
• Высокая прочность трубы.
• Такая труба имеет большее внутренне-проходное сечение и соответственно меньшую толщину стенки.

Нет особой разницы какую полипропиленовую трубу вы выберете, армированную стекловолокном или базальтом, на характеристики это никак не влияет. Разница только в технологии изготовления. Существует много компаний, которые производят полипропиленовые трубы с одинаковыми рабочими характеристиками, но разной армировкой.

Так все-таки какой полипропилен лучше?

Трубы без армирования алюминиевой фольгой гораздо проще монтируются. Такие трубы не нуждаются в предварительной обработке перед сваркой, не вдуваются и не схлопываются. Тогда возникает вопрос, почему имея ряд существенных недостатков данный вид армирования до сих пор используется? На самом деле существует такое понятие как «кислородопроницаемость». Воздух, который проникает через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может ей навредить, так как возрастает шанс появления корозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги полностью не проницаемые для кислорода. Труба, армированная перфорированным алюминием, пропускает кислород, однако не в таких объемах как труба без армировки вовсе.

Сейчас в качестве кислородного барьера стали применять трубы со слоем из этиленвинилового спирта с внешней стороны трубы, что препятствует проникновению кислорода в теплоноситель. Можно сделать вывод, что в скором времени трубы с армированием алюминиевой фольгой просто перестанут производить. Потому как существуют другие виды армирования, которые не имеют таких же недостатков как этот.

Выводы:

1. Армировка нужна для компенсации линейного удлинения при нагреве.
2. Армировка существует из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий – снаружи.
3. Армированная труба стекловолокном или базальтом заменяет алюминиевую армировку в системах водоснабжения. Дополнительны антидиффузионный слой делает ее пригодной для монтажа в системах отопления.

Какой полипропилен лучше использовать?

Опираясь на полученную информацию, вы можете четко представить для чего и какое армирование необходимо. В каждом конкретном случае определить наиболее выгодный для себя вариант. Где-то можно приобрести полипропиленовые трубы с алюминиевым армированием для компенсации проникновения кислорода. Для быстрого монтажа системы выбрать полипропилен базальтовый или армировкой из стекловолокна, если речь идет не об системах отопления.

Читайте так же:

Характеристики армированных полипропиленовых труб – виды и преимущества

Содержание:

Труба полипропиленовая армированная используется всего несколько лет. Это – новый материал, который применяется для монтажа водопроводов и отопительных систем. Тем не менее, за это время изделие стало весьма популярным.

Существуют различные виды полипропиленовых труб, поэтому стоит разобраться, чем они отличаются, и соответственно, сделать правильный выбор при покупке. От этого зависит, насколько долговечной получится система отопления или водоснабжения.

Ассортимент изделий

Существует несколько видов полипропиленовых труб:

1. PPH. Самые простые изделия, которые предназначены для систем подвода холодной воды, промышленных трубопроводов и вентиляций.
2. PPB. Данная трубная продукция производятся из сложного блоксополимера полипропилена. Она применяется в напорных конструкциях подачи холодной жидкости и отопления. Также этот материал используется в качестве высокопрочных ударных соединительных элементов.
3. PPR. При производстве используется рандомсополимер полипропилена. Эта разновидность труб подходит для создания холодного и горячего водоснабжения, теплых водяных полов.
4. PPS. Является отдельным видом трубопроката. В процессе производства применяется особый сложно воспламеняющийся высокопрочный полимер. Максимальная рабочая температура таких труб составляет 95 градусов. Считается, что именно эти изделия являются лучшими для систем отопления, среди всех видов неармированной полипропиленовой трубной продукции.

Негативные качества полипропилена

У данного материала существует некоторые недостатки, которые обусловлены его качествами:

• легкоплавкая пластмасса;
• большая величина коэффициента теплового расширения.

Теперь подробнее о негативных характеристиках:

1. Температура. Плавится полипропилен при 175 градусах. Но размягчаться он начинает при гораздо более низком показателе – 140 градусов. Оптимальный предел – 95 градусов, в данном случае трубы работают нормально. Но для некоторых сортов данный показатель ниже. Необходимо учитывать, что при высоких значениях давления и температуры материал менее прочный, чем при воздействии каждого из этих факторов по отдельности (детальнее: «Какую температуру выдерживает полипропиленовая труба – теория и практика на примерах»).
2. Удлинение в результате нагрева. Любой материал при нагреве расширяется, в той или иной степени. Что касается полипропилена, то его коэффициент расширения высок. Поскольку длинная прямая труба при удлинении принимает волнообразную форму, страдает привлекательность помещения. Кроме того, если изделия утоплены в стяжку на полу или в стене, изменение первоначальной формы приведет к растрескиванию покрытия.

Армированные трубы

Выход из этой ситуации – армированные трубы ПП для отопления. Благодаря этому один из недостатков исчезает полностью, а другой – частично.

По сути, армирование создает жесткий каркас вокруг трубы и не позволяет ей удлиняться, так же как и увеличиваться в толщину. В итоге получается, что молекулы полимера изогнуты таким образом, что по отдельности они изгибаются, но в целом изделие сохраняет свою форму.

Когда труба нагревается до степени размягчения при большом внутреннем давлении, она начинает раздуваться изнутри, стенки становятся все тоньше, и в результате жидкость может продавить их изнутри. Следствие этого – фонтан горячей воды, затопление соседей снизу и прочие неприятности.

Армированные полипропиленовые трубы для отопления не способны поддаваться деформации по причине наличия специального каркаса. По факту, при сильном нагреве до 175 градусов изделие просто расплавится. Поэтому производитель указывает оптимальную рабочую температуру до 95 градусов.

В настоящее время для армирования применяются два материала:

• алюминий;
• стекловолокно.

Каждый вариант имеет свои особенности, с которыми стоит ознакомиться подробнее.

Алюминий

Труба ПП армированная стекловолокном, кроме диаметра, также может отличаться расположением армирующего слоя. Он бывает внешней оболочкой, а также может находиться между слоями материала. В последнем случае определить присутствие армирования можно лишь по срезу изделия.

Для армирования используют алюминиевую фольгу, толщина металла в которой  составляет 0,1-0,5 миллиметра. Слои алюминия соединяют с полипропиленом при помощи клеевого вещества. Качество трубы зависит от особенностей полипропилена и толщины фольги. Некачественные и дешевые изделия часто расслаиваются. Это, разумеется, не может не сказываться на прочности трубы.

Стекловолокно

Трубы полипропиленовые, армированные стекловолокном имеют совершенно другую конструкцию. Некоторые потребители считают, что изделие имеет вид трубки, обтянутой сеткой, что абсолютно неверно.

В действительности снаружи и внутри изделия присутствует полипропилен. В центре же находится стекловолокно. Как правило, продукция состоит из трех слоев, которые создают монолитную конструкцию (подробнее: «Характеристики труб армированных стекловолокном и способы их монтажа»).

Труба ПП армированная стекловолокном, в процессе производства сваривается. Средний слой соединяют с внутренним и наружным, в которых присутствует тот же самый материал, только заранее смешанный с волокнами фибера, являющимися стекловолокном. Таким образом, полипропилен склеивает волокна, а они, в свою очередь, не позволяют ему деформироваться.

Особенности процесса монтажа

Принцип создания водопровода или отопительной системы из армированных изделий аналогичен монтажу из других видов трубной продукции. Трубы нарезают согласно требуемым размерам, снимают фаски. Потом их и фитинги нагревают специальным прибором и затем совмещают. За короткий период времени отдельные трубы превращаются в цельную конструкцию.

Но существует и небольшое отличие в монтаже. Так, полипропиленовая труба армированная алюминием нуждается в зачистке (прочитайте: «Как изготавливается труба армированная алюминием – возможные способы армирования полипропиленовых труб»). Прежде чем надевать насадку паяльника, с изделия снимают слой алюминия. Трубу помещают в простую муфту с ножками, пара оборотов – и дело сделано.

Для изделий, у которых алюминиевый слой присутствует внутри, требуется другой инструмент – торцеватель, который забирает материал с самого торца и тогда он надежно сваривается с фитингом. Благодаря этому труба не будет расслаиваться, а алюминий не разрушится в ходе электрохимических процессов.

Изделия пропиленовые, армированные стекловолокном, устанавливаются проще. Сварка их внутреннего армирующего слоя с фитингом не отличается от полиэтилена. Поэтому дополнительные действия не требуются.

Прочность труб

Давление, которое способна выдержать армированная продукция, зависит от принадлежности ее к конкретному классу. Влияет на это и температура жидкости. Например, труба pn 25 на холодной воде, согласно маркировке, нормально функционирует при давлении 25 кгс/см², хотя стоит заметить, что разрушаться она начинает при показателе, в два раза превышающем данную цифру (прочитайте: «Какое давление выдерживают полипропиленовые трубы – виды и варианты использования»). При этом, если жидкость нагрета до 90 градусов, расчетное давление понижается уже до 9 кгс/см².

Внешний вид труб

Чтобы узнать о том, армированы ли изделия и к какому типу они относятся, достаточно взглянуть на их срез. Труба ПП армированная алюминием, обладает тонкой прослойкой с металлическим блеском. Это касается внутреннего армирования, внешнее и так заметно с первого взгляда.

Трубы, армированные стекловолокном, имеют три слоя практически одинаковой толщины, при этом средний из них имеет цветную маркировку. По цвету нельзя ничего узнать о характеристиках изделия, так как производитель выбирает окраску по своему усмотрению.

Недостатки армированных труб

Что касается армирования алюминием, то все понятно: он требует зачистки, возможно расслаивание. Относительно стекловолокна – недостатков у таких изделий нет. Существует мнение, что трубы дают возможность атмосферному кислороду насыщать теплоноситель, из-за чего происходит ускоренная коррозия металлов. Но степень такого влияния на данный момент не изучена и не подтвержденная конкретными показателями.

Трубы, армированные алюминием или стекловолокном, подходят для создания систем отопления, чего нельзя сказать об обычных видах данного изделия. Они практически лишены серьезных недостатков и способны служить много лет. В любом случае, нужно придерживаться правил эксплуатации полипропиленовых труб и рекомендаций, указанных производителем. Как правило, армированные ПП трубы могут выдержать большие показатели температуры и давления, чем указано производителем, однако риск остается достаточно высоким.

Полипропиленовые трубы PPRC PN25 армированные стекловолокном

Для отопления (стекловолокно) PN25

В процессе эксплуатации пластиковые полипропиленовые трубы показывают себя с лучшей стороны, будучи легкими, прочными, устойчивыми к коррозии и гидравлическим нагрузкам. Единственным нюансом изделий в силу физических особенностей материала является высокий коэффициент температурного расширения, из-за которого трубы увеличиваются в длину при нагреве теплоносителем. Но армированная полипропиленовая труба PPRC, благодаря особой конструкции изделия, свободна от этого недостатка.

Полипропиленовые трубы PPRC PN25 армированные стекловолокном купить

Полипропиленовые трубы PPRC PN25 армированные стекловолокном используются для обустройства систем отопления и водоснабжения автономного и централизованного типа. Они успешно заменяют собой привычные стальные или чугунные аналоги, уязвимые к воздействию агрессивных реагентов, коррозии и высоким температурам.

ПП-трубы устанавливают сварным способом с помощью особого нагревательного прибора, именуемого «утюгом». Этот способ позволяет делать прочные бесшовные соединения без использования муфт и фитингов, что увеличивает прочность всей системы.

Сортировка: Без сортировкиПопулярныеНовинкиСначала дешевлеСначала дорожеПо размеру скидкиВысокий рейтингНазванию, по возрастаниюНазванию, по убыванию

Всего найдено: 6

Многослойная композитная труба PPRC 20 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 20 мм
Номинальное давление — 25 атм
Внутренний диаметр — 13,2 мм
Толщина стенки — 3,4 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 25 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 25 мм
Номинальное давление — 25 атм
Внутренний диаметр — 16,6 мм
Толщина стенки — 4,2 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 32 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 32 мм
Номинальное давление — 25 атм
Внутренний диаметр — 21,2 мм
Толщина стенки — 5,4 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 40 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 40 мм
Номинальное давление — 25 атм
Внутренний диаметр — 26,6 мм
Толщина стенки — 6,7 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 50 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 50 мм
Номинальное давление — 25 атм
Внутренний диаметр — 33,4 мм
Толщина стенки — 8,3 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 63 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 63 мм
Номинальное давление — 25 атм
Внутренний диаметр — 42,0 мм
Толщина стенки — 10,5 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Конструктивные особенности трубы PPRC PN25 цена

Особенностью армированной полипропиленовой трубы PPRC является характер материала, из которого она сделана. Армирующий слой, придающий полипропилену механическую и термическую стабильность, состоит из смеси полимера и стекловолокна (фибергласса). Этот слой находится с внутренней и наружной стороны изделия, служа своего рода каркасом.

Преимущества изделий из армированного полипропилена известны всем специалистам:

• высокая коррозийная устойчивость;
• механическая прочность на разрыв;
• экологичность;
• относительно небольшой вес;
• гладкая поверхность, на которой не скапливаются солевые и органические отложения;
• стабильность и неподверженность температурным деформациям.

В компании Терма-МСК вы можете купить полипропиленовую трубу PPRC PN25 по доступной цене с доставкой по Москве и области. В продаже представлена продукция надежных производителей, чьему качеству можно доверять.

Армированные трубы из полипропилена для отопления

Армированные трубы из пропилена для отопления

При организации горячего водоснабжения и оборудовании отопительных систем зачастую выполняется поиск альтернативного решения для замены труб из меди и других, не менее дорогостоящих металлов. В последнее время для отопления обычно используют армированные полипропиленовые трубы, которые являются недорогим аналогом, не уступающим традиционным материалам в долговечности, прочности и надежности.

Сфера применения

Армированные полипропиленовые трубы относятся к универсальным материалам, традиционно применяющимся для создания канализационных и водопроводных систем, организации отопления.

Для канализации предназначены четырехметровые трубы из полипропилена с сечением 16–125 мм, для водоснабжения – с наружным диаметром до 110 мм. Для устройства теплых полов больше подходит труба сечением до 17 мм.

Полипропиленовые изделия, армированные стекловолокном, больших диаметров востребованы для монтажа вентиляционных систем. Благодаря небольшой массе не создается значительных нагрузок на перегородки и несущие конструкции.

PPR трубы используются в системах отопления, горячего и холодного водоснабжения

Также трубы PPR востребованы в сельском хозяйстве – для создания оросительных и дренажных систем. Благодаря высоким эксплуатационным характеристикам, изделия используются для создания технологических трубопроводов, транспортирующих неагрессивные жидкие и газообразные вещества.

При прокладке под дорогами, несмотря на высокую прочность изделий, необходима их защита железобетонными коробами.

Маркировка и характеристики

Несмотря на то, что армированные трубы из полипропилена выпускаются множеством производителей, единая маркировочная система до сих пор отсутствует. Зачастую изделия, изготовленные из одного и того же материала, обладающие одинаковыми техническими характеристиками, имеют различное обозначение.

Чтобы избежать путаницы и сориентироваться в названиях, следует разобраться в марках, использующихся при изготовлении полипропиленовых заготовок. Каждый тип обозначается латинскими литерами РР. Затем в маркировке идут либо буквенные, либо цифровые символы, указывающие на вид ПВХ материала:

• гомополимеры (тип 1), обозначаются РРН-1, РР-1;
• блоксополимеры (тип 2), маркируются РРВ, РР-2;
• рандом-сополимеры (тип 3), имеют обозначение типа PPRC, PP-random, PPR.

Последний тип пластика является самым современным. Он обладает улучшенными характеристиками и, несмотря на немалую цену, идеально подходит для устройства отопительных систем.

Цифра, идущая после буквенного обозначения, указывает на максимальное давление, которое может выдержать полипропиленовая труба. Например, изделие с маркировкой PN 10 можно эксплуатировать в условиях рабочего давления среды до 10 Бар.

Функциональное назначение и основные характеристики, которыми обладают ПП трубы, представлены в таблице.

Обозначение	Назначение	Давление воды, бар	Температура среды, °С
PN 10	устройство теплых полов, холодное водоснабжение	10	до 450
PN 16	холодное и горячее водоснабжение	16	до 600
PN 20	горячее водоснабжение	20	до 950
PN 25	горячее водоснабжение, центральное отопление	25	до 950

Виды армирования

Полипропиленовые трубы бывают также армированными, что позволяет минимизировать показатель термического расширения и улучшить прочностные характеристики продукции.

В производстве применяется два вида армирующих материалов:

• стекловолокно;
• алюминиевая фольга.

Армирование алюминием

Армирование тонким листовым алюминием (фольгой) может производиться как изнутри, так и по наружному слою трубы. Для такой трубной продукции принято обозначение РЕХ/Аl/РЕХ. Лист может быть как цельным (монолитным), так и перфорированным.

Существует два варианта расположения фольги: посреди слоя полипропилена или ближе к внешней поверхности. В первом случае при монтаже необходимо выполнение торцовки, при которой внутри трубы на 3–4 мм срезается фольга без разрушения пластика.

При расположении армирующего слоя вблизи наружной поверхности полностью исключается вероятность взаимодействия металла с теплоносителем.

Труба, армированная перфорированным алюминием

Даже очищенная вода, циркулирующая по трубе, не может быть полностью химически нейтральным веществом. Практически всегда в той или иной концентрации в ней содержатся соли, вступающие в реакцию с фольгой и разрушающие ее. Трубы в процессе монтажа требуют зачистки, то есть удаления верхнего слоя пластика и армировки для создания надежного сварного соединения.

Армирование стекловолокном

Пластиковые трубы для отопления, упрочненные стекловолокном, производятся способом соэкструзии. При этом армирующий слой находится посередине.

Изделия из полипропилена, армированные стекловолокном, отличаются малой теплопроводностью и применяются для сборки открытых отопительных систем.

Упрочняющий материал может быть зеленого, красного, синего либо оранжевого цвета. Это всего лишь красящий пигмент, который используют различные производители. Ориентироваться следует на полоску, начертанную вдоль изделия, цвет которой свидетельствует о пригодности для перемещения различных сред:

• красный – для горячего теплоносителя;
• синий – для холодной среды;
• сочетание синего и красного цветов говорит об универсальности применения.

Армирование стекловолокном

Параметры выбора по критериям

Подбор труб для определенных условий эксплуатации осуществляется по трем важнейшим критериям:

• рабочему давлению;
• рабочей температуре теплоносителя;
• диаметру.

Рабочее давление

Как уже было указано выше, этот параметр при обозначении изделий шифруется сочетанием PN, а цифра, следующая за литерами, показывает на предельно допускаемое давление в барах (1 Бар равен 0,1 МПа).

Подбор трубы, упрочненной алюминием или стекловолокном, определяется в первую очередь эксплуатационными условиями. При часто возникающих гидроударах либо необходимости регулярного выполнения опрессовки в обычных трубопроводах часто применяются изделия марки PN20. Для применения при значительных температурах (выше 70 °С) необходимо использование труб марки PN25.

Для установки в конструкции автономного либо напольного отопительного оборудования, работающего под давлением до 10 атмосфер, подходит марка PN20 с перфорированной либо цельной алюминиевой армирующей оболочкой.

Рабочая температура теплоносителя

Важнейшим параметром является температура циркулирующего теплоносителя. В теплых полах температура жидкости, как правило, не превышает 40 °С, потому для их устройства допускается применение не только изделия с любым типом армирования, но и обычная пластиковая труба.

В радиаторных системах при температуре теплоносителя до +85 °С могут использоваться трубы, армированные алюминием либо стекловолокном.

Обычно производители указывают максимально допустимую температуру непосредственно на поверхности изделия. Это может быть, как маркировка с конкретно указанным значением, например, «90 °С», так и указание на то, что труба может быть использована для горячей жидкости.

Диаметр труб

Армированные пластиковые трубы производятся различного диаметра, подбор которого осуществляется в соответствии со способностью обеспечить проход за определенный временной интервал объема теплоносителя:

• Для устройства отопительных систем в индивидуальных домах проход требуемого объема воды обеспечивают трубы диаметром 20–32 мм. Преимуществом их является простота укладки, легкость создания изгибов, огромный выбор фитингов.
• Для объектов крупных (гостиничных комплексов, больниц, общественных саун и бань) применяются трубы сечением от 200 мм.
• Для центрального отопления требуются трубы диаметром 25 мм.
• Для устройства системы «теплый пол» лучше приобретать изделия малого сечения, до 16 мм.
• Монтаж стояков осуществляется из труб диаметром от 32 мм, обеспечивающих беспрепятственный ток теплоносителя. Для коллекторных участков должны применяться изделия более крупного сечения.

Преимущества и недостатки стекловолоконного и алюминиевого армирования ППР-труб

В первую очередь следует отметить, что изделия, независимо от того, используется для армирования стеклопластик либо алюминий, обладают примерно одинаковым параметром теплового расширения. По этому показателю оба типа изделий равноценны.

Армированная стекловолокном труба обладает защитным слоем, полностью закрывающим промежуток между внутренним и наружным слоями основного материала. В этой связи, изделия обладают следующими свойствами:

• устойчивостью к разрыву;
• надежностью;
• долговечностью (расчетный эксплуатационный срок – 50 лет).

Армированные пластиковые трубы и фитинги

При изготовлении армированных алюминием труб на упрочняющем слое находится сварочный шов, а в дешевых изделиях, преимущественно азиатского либо турецкого происхождения, кромки листов фольги уложены внахлест. Изолирующие характеристики, стойкость к повышенным температурам и высокому давлению таких изделий невысоки.

Преимуществом труб со стекловолоконным армированием можно назвать наличие антидиффузного слоя, не допускающего контакта теплоносителя с кислородом, вследствие чего металлические части не подвержены коррозионным процессам.

Армируя изделия фольгой, производителю не всегда удается сделать защитный слой сплошным, потому опасность контакта воздуха с теплоносителем возрастает. Помимо этого, сам материал не обладает стойкостью к коррозии.

Соединения армированных стеклопластиком труб не нуждаются в периодической проверке прочности и плотности. Надежность соединений, упрочненных алюминием изделий, во многом зависит от качества выполненной очистки и подбора элементов перед сборкой.

Полипропилен, армированный фольгой, отличается клееной конструкцией стенок. И если во время спайки на торце остается участок металла, непосредственно взаимодействующий с теплоносителем, то именно в этом месте может произойти расслоение стенок, ведущее к пучению и последующему порыву трубопровода.

Расслоение стенок армированных труб

Стекловолоконный упрочняющий слой является практически цельной конструкцией, спайка осуществляется без необходимости зачистки и применения специального инструмента.

Трубы, армированные стекловолокном для отопления, отличаются высокими теплоизоляционными свойствами, благодаря чему теплопотери сведены к минимуму.

Следующими характеристиками, укрепленные различными материалами изделия обладают в равной степени:

• поливинилхлорид не выделяет вредных веществ ни в холодном виде, ни при нагреве, не токсичен и безопасен;
• материал хорошо переносит воздействие активных химических соединений, устойчив к агрессивному влиянию недостаточно очищенного теплоносителя;
• условия нормальной эксплуатации от 10 °С до 95 °С, при этом кратковременное превышение температуры может привести к незначительным провисаниям трубопровода, но без появления деформаций.

Производители

Fırat Plastik AS. Турецкий производитель, предлагающий широкий ассортимент трубной продукции из полипропилена, упрочненных стекловолокном либо алюминием, все необходимые для их соединения фитинговые крепления.

PPR трубы производства Fırat Plastik могут эксплуатироваться в диапазоне температур от -20 до 95 °С.

Отдавая предпочтение изделиям этой марки, следует знать, что они не должны храниться на открытых площадках на протяжении более 180 дней. Причина – отсутствие стабилизатора устойчивости к УФ-излучениям.

Производитель FV-Plast

FV-Plast. Чешский производитель предлагает три линии, предназначенные для различных условий эксплуатации:

• Classic – трубы цельные, с толщиной стенок 2,7–18,3 мм при наружном диаметре от 16 до 110 мм;
• Stabi – трубная продукция, армированная алюминиевой фольгой, сечением 16–110 мм и толщиной стенок 2,7–16,3 мм;
• Stabioxy PP-RCT – трубы с алюминиевым слоем, обладающие максимальной устойчивостью к воздействию высоких температур и давлению, с низким температурным расширением и повышенным объемом потока рабочей среды.

FASER. Производитель, гарантирующий стабильно высокое немецкое качество изделий. Наилучшие характеристики трубной продукции достигаются за счет применения только высококачественных материалов и армирования стекловолокном.

Трубы этой марки отличаются минимально возможным тепловым расширением. Также выпускаются и всевозможные фитинги, требующиеся для монтажа трубопроводов.

WAVIN Ekoplastik. Еще один, обладающий отменной репутацией производитель из Чехии. На российском рынке можно купить трубную продукцию трех видов:

• Stabi с алюминиевым защитным слоем;
• Fiber с упрочнением стекловолокном;
• PPR – цельные трубы.

Производитель WAVIN Ekoplastik

VALTEC. Совместное российско-итальянское предприятие. Отличается широким сортаментом выпускаемых труб из полипропилена и крепежных частей:

• цельные ППР трубы;
• изделия, укрепленные сплошным алюминиевым поясом;
• со стекловолоконным защитным слоем, способные без последствий переносить кратковременные превышения допускаемого давления и температуры;
• фитинги и арматура.

Вывод

Полипропиленовые армированные трубы можно назвать лучшим вариантом для устройства домашней отопительной системы. Главное – правильно выбрать тип изделия и грамотно произвести монтажные работы.

Видео по теме:

лучший вариант для надежной системы отопления

Трубы полипропиленовые армированные на сегодняшний день считаются лучшим материалом для систем отопления. Современный рынок предлагает для отопления трубы полипропиленовые армированные стекловолокном, алюминиевой фольгой и перфорированным алюминием.

Трубы полипропиленовые армированные как одна из разновидностей полимерных трубных изделий были созданы специально для отопления и горячего водоснабжения. Производители в борьбе за потребителя постоянно усовершенствуют пластиковый материал, создают различные модификации для разных областей применения, условий эксплуатации. Однако не каждый пластиковый материал обладает необходимыми качествами, чтобы применять его для отопления. Так, полиэтилен годится только для автономного низкотемпературного (до +60 °C) отопления: за этой чертой его прочность снижается, высокое давление он не выдерживает. По сравнению с ним пвх обладает большей жесткостью и химической стойкостью, и, хотя он устойчив к горячей воде, имеет невысокую теплостойкость. Поэтому пвх трубы не годятся для отопления, но как недорогой канализационный материал для локальной безнапорной канализации они вне конкуренции.

Лучшими характеристиками обладает полипропиленовая труба для отопления (автономного и напольного) из pprc — рандом-сополимера полипропилена, более жесткая, чем ПЭ. Монтаж при помощи специального аппарата легкий, надежный: полипропилен разогревается до температуры плавления, при этом фитинг спаивается с трубой в монолит. Правда, из-за высокого коэффициента теплового расширения (в 10 раз превышающего коэффициент стали) монолитный полипропилен растягивается. Поэтому предпочтительнее армированная полипропиленовая труба для отопления, чей коэффициент теплового линейного расширения значительно ниже. Кстати, такую проводку отопительной системы даже можно прятать вовнутрь конструкции. Но только в том случае, если будет абсолютная уверенность в том, что сварные соединения выполнены с соблюдением технологии. Армированная труба может выступать также как водопроводный вариант (для проводки горячей и холодной воды), если не подходят пвх трубы.

На строительном рынке осуществляется продажа нескольких видов армированных полипропиленовых труб разных торговых марок: vesbo, firat, aquatech, др. Как уже говорилось, одним из армирующих элементов служит алюминиевая фольга, которая размещается почти у самого внешнего края трубы (внешнее армирование), в середине или у края внутренней стенки (внутреннее армирование). Преимущество такого армирования в том, что фольга исключает диффузию кислорода через стенку, препятствуя коррозии отопительной системы. Однако монтаж такой отопительной системы требует больше времени и усилий. При наружном армировании нужно зачищать трубу pn25 от фольги на всю длину соединения, потому что фитинг с алюминием просто не «сварится». При внутреннем/срединном армировании необходима торцовка, чтобы не допустить контакта фольги с транспортируемой средой. Несоблюдение этой процедуры чревато катастрофическими последствиями для владельца. Поэтому если стоит проблема выбора, то купить трубы полипропиленовые армированные снаружи — более надежный, проверенный временем вариант. А в конечном итоге — еще и более выгодный вариант, несмотря на то, что цена на них выше.

Что касается труб полипропиленовых армированных перфорированным алюминием, то в процессе производства полипропилен просачивается сквозь отверстия перфорации, соединяя внешний и внутренние слои. Тем самым повышается качество и надежность конструкции в целом, минимизируется возможность протечек. Поставка таких труб pn25, выпускаемых по германской технологии под ТМ tebo (Турция), осуществляется во многие российские специализированные магазины. Кстати, трубы полипропиленовые армированные алюминием TEBO Master Pipe, производство которых осуществляется по технологии Ultimate Water Resistance, не имеют аналогов на рынке. Эта уникальная технология позволила достичь высокой степени защиты пп трубы от протечек, увеличения прочности, уменьшения времени сварки. Ее суть: перфорированный алюминий располагается со смещением к наружной стенке на 2/3 толщины изделия. Причем внешне это никак не отражается: алюминий не просвечивает через ppr, армированная труба остается белой. Рекомендуется диффузионную сварку проводить с насадкой специальной конструкции, благодаря которой расплавленный полипропилен «заливает» алюминий на торце, исключая его контакт с водой. В результате получается монолитное, прочное, надежное, долговечное соединение.

Достойной альтернативой отопительной системе с алюминиевым армированием являются трубы полипропиленовые армированные стекловолокном с более низкой теплопроводностью. Они имеют коэффициент линейного теплового расширение в 3 раза ниже, а жесткость — выше, чем цельная полипропиленовая труба для отопления из pprc. При этом покупка изделий со стекловолокном обойдется гораздо дешевле, чем аналогичной продукции с алюминиевым слоем. Стекловолокно улучшает физические и эксплуатационные характеристики трубы pro aqua, valtec (Москва), firat, др. и системы отопления в целом, повышает ее прочность и надежность. Кроме того, стекловолокно отменяет обязательную процедуру зачистки или торцевания перед сварочными работами, тем самым ускоряя, облегчая и удешевляя монтаж. Зачистка не нужна, потому что трубы полипропиленовые армированные стекловолокном надежно свариваются с фитингами по всей длине соединения. А торцевание не требуется, поскольку контакт внутренней среды со стекловолокном не приводит к протечкам и прорывам системы отопления.

Vee-Tite® 230 — Предварительно изолированные трубы • Системы тепловых труб

От / 15 марта 2018 г. / Комментарии закрыты

Области применения: Низкотемпературная горячая вода, конденсат, двухтемпературная среда
Размер трубы: Диаметр 2–12 дюймов, номинальная длина 20 или 19 дюймов
Диапазон температур: от 35 ° F до 230 ° F
Макс. рабочее давление: 150 psi
Носитель: Пластик, армированный стекловолокном (FRP)
Изоляция: Полиуретановая пена
Корпус: Поливинилхлорид с толстыми стенками (PVC, PIP80) или полиэтилен высокой плотности (HDPE)

Опции:

• Стандартный стеновой корпус из поливинилхлорида (ПВХ, PIP22)
• Корпус из армированного стекловолокном пластика (FRP)

Vee-Tite — это трубопроводная система из стеклопластика с разборными муфтами, обеспечивающая высокую пропускную способность и отсутствие коррозии для конденсата, низкотемпературной горячей воды, двухтемпературной или холодной воды.Vee-Tite — это легкая, простая в установке и энергоэффективная качественная трубопроводная система. Несущая труба представляет собой эпоксидную трубу, намотанную волокном, с футеровкой, богатой смолой. Система изготовлена ​​с бронзовой FRP-муфтой с рифлением, содержащей V-образные кольца из высокотемпературной резины. Изоляция представляет собой термоэффективный пенополиуретан с коэффициентом «К» 0,16 при температуре 70 ° F. Толстостенный корпус из ПВХ или HDPE и термостойкие торцевые уплотнения сохраняют изоляцию сухой.

Система трубопроводов не вызывает коррозии и поддерживает очень высокие характеристики расхода.Это отличный выбор для подземного централизованного теплоснабжения, двухтемпературных линий и геотермальных систем отопления.

Фитинги из неизолированного стеклопластика предназначены для использования с несущей трубой. Фитинги имеют раструб, соответствующий конусному гладкому концу трубы. Фитинги соединены клеем и могут потребовать термического отверждения. Для системы Vee-Tite доступна полная линейка фитингов.

Соединение Vee-Tite®

Соединение Vee-Tite обеспечивает расширение и сжатие за счет использования предварительно изолированной муфты из стеклопластика.Шарнир компенсирует расширение, сжатие и движение земли.

Обогревающее одеяло — OTA Fiberglass

Загрузить каталог нагревательных одеял из стекловолокна OTA

• Источник тепла для принудительного отверждения клеевых соединений в системах трубопроводов из армированной стекловолокном эпоксидной смолы (GRE)
• Термостатический контроль нагрева, обеспечивающий максимальную прочность и надежность соединения: каждое одеяло поставляется с регулятором температуры
• Доступны в обоих вариантах: 110/120 В или 220/240 Вольт.
• Размер / диапазон размеров трубы от: 1 ″ до 48 ″ — см. Подробные спецификации в каталоге нагревательных одеял из стекловолокна OTA
• Международная доставка в течение 3-5 рабочих дней, с бесплатной доставкой воздухом

Технические характеристики продукта:

• Нагревательный элемент из силиконовой резины толщиной 11 мл, равномерно размещен для максимального распределения тепла. Покрыт гладкой силиконовой поверхностью из кожи и сетки, которая быстро рассеивает тепло при отключении от сети.
• Внешний цифровой внешний регулятор OTA® может быть добавлен для точного контроля температуры — с точностью до 0,1 ° C
• Регулируемый встроенный регулятор температуры. Подключите вилку, чтобы начать нагрев, при необходимости отрегулируйте температуру. Диапазон температур: 50-300 ° C
• Чрезвычайно гибкий с радиусом изгиба 1/4 дюйма (6 мм), что позволяет легко наматывать и наносить даже на края.

Подпись OTA: Используйте комплекты двойных пружинных пряжек на каждом конце для регулировки / наматывания на трубы разных диапазонов диаметров.Двойные пружины позволяют ему растягиваться вниз / вверх примерно на 6 дюймов, охватывая более широкий диапазон труб. Устойчив к влаге, химическим веществам и радиации.

Скачать каталог нагревательных одеял из стекловолокна OTA

Посмотреть видео

Одеяло обогревающее из стекловолокна OTA на трубе из стеклопластика

Мы производим и поставляем нагревательные одеяла OTA из стекловолокна для отверждения стеклопластиковых труб.

Спросите меня сейчас в чате (с буквой H) справа от вас →

---

В конце чата вы получите ссылку для продолжения этого чата в WhatsApp, где вы сможете сохранять свои расценки, просматривать заказы, эту историю чата и мгновенно общаться со своей командой @OTA Fiberglass

Стекловолокно OTA — вместе мы сделаем все возможное

Свяжитесь с нами

Чат сейчас →

Электронная почта: h @ OTAFiberglass. com / [email protected]

Другие способы связи с нами: Форма быстрого запроса

Штаб-квартира OTA Fiberglass: международный рынок, улица Короля Абдулазиза, Аль-Ануд, Даммам 32427, Саудовская Аравия

Звонок / текст: +966 56 469 7032 (KSA) / 058032 2208/059 275 1918

Нагревательные одеяла для отверждения труб

---

Системы электротепловых труб Kuhlmann предназначены для быстрого и надежного отверждения и соединения труб из полиэтилена и GRE, но также используются во множестве других целей (т.е.отверждение GRP, GFRP, RTR и FRP).

---

Получите предложение сегодня!

Просто заполните форму, и мы ответим, как только сможем. Обычно мы отвечаем в течение нескольких часов.

Вам нужна дополнительная информация и расценки?
Если вы хотите запросить цену или получить дополнительную информацию об этом продукте, нажмите кнопку, заполните форму, и мы ответим вам быстро.

---

Системы электротепловых труб Kuhlmann предназначены для быстрого и надежного отверждения и соединения труб из полиэтилена и GRE, но также используются во множестве других целей (т.е.отверждение GRP, GFRP, RTR и FRP).

Эти покрытия для отверждения труб разработаны из прочного, но гибкого и легкого материала с возможностью нагрева до максимальной температуры 356 ° F. Это покрытие не имеет изоляции, что обеспечивает идеальный контакт и равномерное распределение тепла по трубам из полиэтилена (полиэтилена) или GRE (эпоксидной смолы, армированной стекловолокном).

Одеяла Kuhlmann Electro-Heat Pipe поставляются с биметаллическим ограничителем (356 ° F) или датчиком PT100 (для которого требуется отдельный регулятор температуры).

Наши нагревательные одеяла доступны во многих стандартных размерах с разной мощностью, что можно увидеть в следующей спецификации. Если требуется нестандартный размер и / или продукция, мы, конечно, также можем предоставить это. Свяжитесь с нами для получения более подробной информации, а также для доставки.

Эти покрытия для отверждения труб сэкономят вам много времени и денег, когда дело доходит до соединения и отверждения труб из полиэтилена и GRE.

---

---

Технические характеристики:

• Оптимальное отверждение композиционных материалов, угля и эпоксидного препрега.
• Доступен с датчиком PT100 или биметаллическим ограничителем (32-356 ° F).
• 3 фута. шнур питания.
• В наличии много размеров.
• Специальные размеры производятся по запросу.

18-2453 180 ° C

Артикул	Размер	Вольт	Ватт	Температура
18-2455A	110-595 мм (труба 3-4 дюйма)	110V	250W	Датчик PT100
18-2456	140-950 мм (труба 6-8 дюймов)	110V	285W	Встроенный ограничитель 160 ° C
18-2456A	140-950 мм (труба 6-8 дюймов)	110V	285W	Датчик PT100
200-1400 мм (труба 10-12 дюймов)	110V	950W	Встроенный ограничитель 180 ° C
18-2457A	200-1400 мм (труба 10-12 дюймов)	110V	950W	Датчик PT100
18-2458	250-1780 мм (труба 14-16 дюймов)	110V	1460W	Встроенный ограничитель 180 ° C
18-2458A 9025 -1780 мм (труба 14-16 дюймов)	110V	1460W	Датчик PT100
18-2459	250-2180 мм (труба 18-20 дюймов)	110V	1850W	Встроенный ограничитель 180 ° C
18-2459A	250-2180 мм (18 -20 «труба)	110V	1850W	Датчик PT100
18-2461	250-3120 мм (труба 28-32″)	110V	2700W	Встроенный ограничитель
18-2462	250-3300 мм (труба 32-36 «)	110V	1680W	Встроенный ограничитель 180 ° C
18-2463	250-3670 мм (36-40″ труба)	110V	3200W	Встроенный ограничитель 180 ° C

---

Технические характеристики:

• Оптимальное отверждение композиционных материалов, угля и эпоксидного препрега.
• Доступен с датчиком PT100 или биметаллическим ограничителем (32-356 ° F).
• 3 фута. шнур питания.
• В наличии много размеров.
• Специальные размеры производятся по запросу.

Подходит для:

• Отверждение и соединение труб
• Полимеризационные трубы
• Эпоксидная смола для отверждения
• Отверждение эпоксидной смолы, армированной стекловолокном (GRE)
• Отверждение стеклопластика (GRP)
• Отверждение пластика, армированного стекловолокном (GFRP)
• Отверждаемая армированная термореактивная смола (RTR)
• Отверждение армированного волокном пластика (FRP)

Среди прочего, используется / в:

Труба из стекловолокна Bondstrand

Более 65 лет Bondstrand ™ является ведущим и надежным поставщиком коррозионно-стойких неметаллических композитных решений для морских и морских, химических, промышленных и горнодобывающих проектов. В сочетании с нашим уникальным набором инженерных услуг, Bondstrand предоставляет конечным пользователям универсальные альтернативы традиционным материалам, включая трубопроводы из армированной стекловолокном эпоксидной смолы (GRE), конструкции из армированного волокном полимера (FRP) и композитные сосуды под давлением.

Такое широкое внедрение возможно, потому что с композитным решением Fiber Glass Systems вы получаете поддержку и покрытие глобальной организации, приверженной вашему успеху. С нашей линейкой продуктов Bondstrand мы поддерживаем наследие передового опыта, продолжая снижать общую стоимость владения.

Наши изделия из стеклопластика и стеклопластика легкие, требуют минимального обслуживания, обладают высокой прочностью и устойчивостью к коррозии, а также идеально подходят для суровых условий окружающей среды, в частности, для морских и морских применений.

Bondstrand 2000 серии

Bondstrand 2000 рекомендуется для разбавленных кислот и щелочей, попутной / горячей воды, промышленных отходов и возврата конденсата. Система трубопроводов Bondstrand 2000 спроектирована и рассчитана на соответствие требованиям ASTM D2996 и ASTM D2310, отвечающих критериям Типа 1, Класса 1, Класса F, Стандарта 61 Национального фонда санитарии (компоненты питьевой воды) и MIL-P-29206A для авиационного топлива.Продукт рекомендуется для систем горячего водоснабжения, например, для линий возврата конденсата.

Намотанная труба с системами клеевого соединения Quick-Lock для систем с жесткими допусками. Эпоксидная смола, отверждаемая ароматическим амином, обеспечивает высокую вязкость и высокие температурные характеристики. Доступен широкий ассортимент фитингов с футеровкой, намотанных волокном (GRE). Свяжитесь с нами, если вам нужна специальная арматура, не указанная в руководстве по продукту.

Бондстранд 2400

Bondstrand 2400 рекомендуется для соленой воды, солоноватой воды, противопожарной защиты, питьевой / сточной воды и сточных вод, обратной закачки нефти на месторождениях, транспортировки сырой нефти и мягких химикатов.

Система трубопроводов Bondstrand 2400 спроектирована и рассчитана на соответствие требованиям API 15LR, ISO 14692 и ASTM D2310. Клеевое соединение конус / конус, используемое для обеспечения максимального давления во всем диаметре продукта и диапазоне давления. Механическое соединение Key-Lock может использоваться на трубных соединениях для облегчения и ускорения сборки. Фитинги меньшего диаметра могут использоваться в широком диапазоне классов давления.

Труба, намотанная нитью (GRE), со встроенным клеевым соединением с внутренним конусом и гладкой втулкой или встроенным механическим соединением с внутренним х наружным и внутренним замком.Фитинги из GRE со встроенными коническими раструбами с внутренней резьбой, доступны в широком ассортименте. Линия продуктов хорошо подходит для приложений с более высоким давлением или там, где требуются более высокие эксплуатационные факторы.

Bondstrand 3000, 3200 и 3300

Серия

Bondstrand 3000 производится с использованием ароматических аминов или ангидридных эпоксидных смол. Рекомендуется для воды, сточных вод, умеренно агрессивных жидкостей и мягких химикатов.

Система трубопроводов общего назначения серии Bondstrand 3000 с рабочим давлением до 450 фунтов на кв. Дюйм, в зависимости от размера трубы.Конструкция с двумя углами обеспечивает высокие характеристики жесткости и стабильность размеров. Рабочее импульсное давление до 1,5-кратного номинального рабочего давления. При номинальном давлении в системе для большинства конфигураций подземных трубопроводов и большинства грунтовых условий упорные блоки не требуются. Рекомендуется для воды, сточных вод, умеренно агрессивных жидкостей и мягких химикатов.

Намотанная труба со встроенным эпоксидным покрытием и внешним покрытием. Доступны следующие фитинги: колена, тройники и фланцы от 2 до 6 дюймов изготовлены методом компрессионного формования, крестовины, косы, отводы и переходники скошены.Колена размером 8–16 дюймов имеют нитевидную намотку, тройники, крестовины, косы и боковые части скошены. Фланцы состоят из двух частей — заглушки и фланцевого кольца (van Stone).

Бондстранд 4000

Система трубопроводов Bondstrand 4000 разработана для агрессивных химических сред, где подходят эпоксидные продукты (растворители, щелочи и неокисляющие кислоты).

Система трубопроводов Bondstrand 4000 разработана для агрессивных химических сред, где подходят эпоксидные продукты (растворители, щелочи и неокисляющие кислоты).Отвечает требованиям USFDA для пищевой промышленности UN 21CFR175.105 и 21CFR177.2880. Система соединения Quick-Lock позволяет изготавливать систему с жесткими допусками.

Труба с филаментной намоткой (GRE) с системой клеевого соединения Quick-Lock для систем с жесткими допусками. Эпоксидная смола, отверждаемая ароматическим амином, обеспечивает высокую вязкость и высокие температурные характеристики. Доступен широкий ассортимент фитингов с футеровкой, намотанных волокном (GRE). Свяжитесь с нами, если вам нужна специальная арматура, не указанная в руководстве по продукту.

Бондстранд 5000

Bondstrand 5000 доступен в диаметрах от 1 до 16 дюймов с диапазоном температур до 200 ° F (93 ° C).Это трубы из сложного винилового эфира, изготовленные по индивидуальному заказу, доступные в Азии, Европе и Южной Америке и рекомендуемые для большинства хлорированных и кислотных смесей. Bondstrand 5000 — это трубка из сложного винилового эфира на заказ, доступная в Азии, Европе и Южной Америке. В нем используется прямое / коническое клеевое соединение Quick-Lock со встроенным ограничителем трубы в раструбе для предсказуемой и точной длины укладки. Матрица из винилэфирной смолы, рекомендованная для окислительной обработки кислот и систем очистки воды. Специальные смолы можно использовать для работы при температурах выше 200 ° F (93 ° C).

Намотанная стекловолокном армированная винилэфирным волокном труба (GRVE) с системой клеевого соединения Quick-Lock для систем с жесткими допусками. Смолы высшего качества, используемые для работы при высоких температурах. Доступен широкий ассортимент фитингов с футеровкой и намоткой из нити (GRVE). Свяжитесь с нами, если вам нужна специальная арматура, не указанная в руководстве по продукту.

Бондстранд 7000

Стекловолоконные трубы, фитинги и фланцы Bondstrand Series 7000 содержат высокопрочные токопроводящие нити для предотвращения накопления и разряда потенциально опасных уровней статических электрических зарядов.

Система трубопроводов Bondstrand 7000 обеспечивает электропроводность, позволяя рассеивать электрический заряд, накопленный потоком высокочистых непроводящих жидкостей, таких как реактивное топливо. Конструкция без футеровки обеспечивает проводимость изнутри наружу, а также сквозную проводимость за счет смешанных углеродных и стеклянных волокон по всей стенке трубы. Подходит для первичного трубопровода во вторичной защитной оболочке (ограниченный доступ) при подключении к земле в отдельном месте.

Труба с филаментной намоткой (GRE) с системой клеевого соединения Quick-Lock для систем с жесткими допусками.Эпоксидная смола, отверждаемая ароматическим амином, обеспечивает высокую вязкость и высокие температурные характеристики. Продукт разработан для обеспечения электропроводности и устранения накопления статического электричества, создаваемого жидкостями высокой чистоты, такими как реактивное топливо. Доступен широкий ассортимент токопроводящих фитингов с футеровкой, намотанных волокном (GRE). Свяжитесь с нами, если вам нужна специальная арматура, не указанная в руководстве по продукту.

Изоляция труб из стекловолокна для высокотемпературных паропроводов

Johns Manville Micro-Lok Изоляция для труб из стекловолокна HP используется в качестве теплоизоляции как для горячих, так и для холодных трубопроводов.Изоляция для труб из стекловолокна рассчитана на выдерживание рабочих температур в диапазоне от -20 ° F до 850 ° F. Трубопроводы включают в себя горячую и холодную воду, нагрев горячей воды, высокотемпературные, двухтемпературные, паровые, конденсатные и холодильные линии. Стекловолоконное покрытие трубы Johns Manville обернуто универсальной оболочкой с самоуплотняющимся нахлестом (SSL) для быстрой и надежной установки. Каждая трехфутовая часть изоляции трубы поставляется с полосой стыковой ленты (соответствует белой рубашке ASJ), которая используется для соединения двух частей изоляции трубы.

БРЕНД: Johns Manville (Berkshire Hathaway Company)
МОДЕЛЬ: Micro-Lok HP
КУРТКА: Усиленная белая куртка ASJ (универсальная оболочка)
ЗАКРЫТИЕ : SSL (самозаклеивающийся круг)

Характеристики продукта:

Белая оболочка ASJ: Johns Manville Micro-Lok Изоляция для труб из стекловолокна HP поставляется с белой армированной бумажной оболочкой, покрытой фольгой для отражения лучистого тепла.

SSL Система закрытия куртки: Johns Manville Micro-Lok HP имеет самоуплотняющуюся перемычку (SSL), которая позволяет быстро и легко закрыть.

Толщина: 1 «

WISCO продает изоляцию для труб только в картонной упаковке. У каждого размера разное количество в коробке. Это количество указано справа от указанного выше размера в погонных футах. Например: 2 x 1 (63 фута) содержат 63 погонных фута в картонной коробке (21 штука x 3 фута).

Размеры см. В таблице на изображениях выше или по ссылке ниже.Если у вас есть вопросы по подбору размеров, свяжитесь с нами, и мы с радостью поможем вам подобрать нужный размер.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ВЫБРАТЬ ТАБЛИЦЫ РАЗМЕРОВ

СПЕЦИФИКАЦИЯ ИЗОЛЯЦИИ ТРУБЫ ИЗ СТЕКЛА ИЗ СТЕКЛА JOHNS MANVILLE Micro-LOC HP

Этот продукт соответствует требованиям для БЕСПЛАТНОЙ ДОСТАВКИ в пределах США (48 штатов, кроме Гавайев и Аляски)

Стеклопластиковые изоляционные трубы Производители, поставщики, фабрики, компании и бренды

В зависимости от внешнего защитного слоя стальные трубы с полиуретановой изоляцией можно разделить на изоляционные трубы из армированного стекловолокном пластика (FRP), изоляционные трубы из полиэтилена высокой плотности, обычные изоляционная труба из полиуретана и другая изоляционная труба для внешнего защитного слоя.Изоляционная труба FRP обычно состоит из внешнего защитного слоя из стекловолокна, жесткого изоляционного слоя из пенополиуретана и внутренней стальной трубы. Слой FRP или слой смолы с содержанием 90% и толщиной 1,55-2,5 мм эффективно решает проблемы изоляции, скользящей смазки и водонепроницаемости оголенного конца предварительно изготовленной непосредственно заглубленной теплоизоляционной трубы для высокотемпературного нагрева при 130 ℃ -600 ℃ .

Структура внутренних стальных труб

Несущая труба (внутренняя труба) В соответствии с конструкцией и требованиями заказчика бесшовная стальная труба, труба LSAW и труба SSAW могут быть лучшим выбором для несущей трубы предизолированная стальная труба.Материал может быть:

API 5L Gr. В X42 X46 X52 X56 X60.

ASTM A106 / 53 Gr. A / Gr. Б / Гр. C

APL 5CT: J55, K55, N80, L80, C90, T95, P110

DIN 1629: St 37.0, St 44.0, St 52.0

DIN 17175: St35.8, St45.8, 17Mn4, 17Mn5, 15Mn5 , 15Mo3, 13CrMo910

EN10240: S235JO, S235JR, S355JR, P265TR1, S355JRH …

(Другой материал, изготовленный по требованию Заказчика)

Изоляционные материалы Слой

из пенопласта, вставленный в полость из пенопласта

стальная труба и внешний слой с помощью вспенивателя высокого давления.Пенополиуретан обладает хорошими механическими и адиабатическими свойствами и может выдерживать высокие температуры до 120 ℃. Он может выдерживать 180 ℃ за счет модификации или комбинации с другими теплоизоляционными материалами. Материал может быть: для сохранения холода (-200 ℃ ~ 120 ℃) ​​пенополиуритан; Для сохранения тепла (120 ℃ ∼300 ℃) Пенополиуретан + диоксид кремния (минеральная вата)

Наружная труба

Пластмассовая труба, армированная стекловолокном, представляет собой стекловолокно с полимерной матрицей, намотанное слой за слоем на вращающейся стержневой форме в соответствии с технологические требования и кварцевый песок в качестве сэндвич-слоя.Обычно ненасыщенная смола, армированная стекловолокном, эпоксидная смола и фенольная смола используются в соответствии со стандартом ASTM D-3350… Смола типа III, сорт P34.

Мы поставляем и производим высококачественные предварительно изолированные стальные трубы в соответствии со стандартами EN, DIN, ASTM, GB для таких применений, как охлажденная вода, конденсат, бытовая вода, горячее водоснабжение, нефтепродукты и питьевая вода, в которых указана доставка условия и окончательные спецификации заказчика для промышленного и коммерческого применения.Специальные размеры стальных труб и вопросы поставки могут быть предметом дополнительных переговоров, и мы предлагаем широкий спектр решений для отделов закупок для выбора альтернативных марок без указания спецификаций продукта.

Hot Tags: стеклопластиковая изоляционная труба, производители, поставщики, завод, компания, бренды

Механический

Проекты — Механические Проект резервуара для хранения химикатов Ист-Ривер Целью этого проекта была установка постоянной системы хранения химикатов.BGA разработан 4 контейнера для хранения химикатов, называемые «Totes». Эти контейнеры доставляли химикаты по самотечному трубопроводу в Полозья Clean in Place. Система гравитационных трубопроводов была спроектирована компанией BGA для установки в существующий объект через лабиринт существующих трубопроводов. Из резервуара Clean in Place была спроектирована постоянная система отвода сточных вод. Этот дизайн представляет собой резервуар для хранения атмосферного воздуха на 25 000 галлонов. Танк изготовлен из пластика, армированного стекловолокном. (FRP).Резервуар имеет визуальную и дистанционную индикацию уровня и переключатели для сигнализации высокого уровня, высокого уровня до закройте впускной и выпускной клапаны резервуара и сработайте аварийный сигнал высокого уровня. Все сигналы тревоги будут звучать в воде диспетчерская. Резервуар будет иметь вход и выход, вентиляцию, перелив, слив и контрольно-измерительные приборы уровня. и запасные соединения. Будет предусмотрено отверстие для доступа для осмотра резервуаров, и резервуары будут иметь возможность смешивания. BGA также спроектировала дренажный трубопровод от бака для отходов к трубопроводу городской канализации.Эта дренажная линия также включала систему клапанов, которая позволяла сливать определенное количество воды в городскую канализацию. Общий дизайн также включал различные трубопроводы и контрольно-измерительные приборы. Consolidated Edison, Нью-Йорк, Нью-Йорк — Обзор дизайна пакета и Подготовка технического задания на перемещение газопровода розжига котлов 6-го энергоблока и сетевое устройство подачи галстуков на 208 В в зоне хранилища станции Waterside 2.Объем дизайна Часть проекта заключалась в перемещении трубопровода запального газа и оборудования для сетевых стяжек 208В. в хранилище, чтобы освободить место для нового паропровода диаметром 30 мм. BGA провела прогулку по полю, чтобы убедиться, что что существующие полевые условия были правильно указаны на чертежах и что трубопровод, опоры, электрические панели и кабелепровод могут быть установлены, как показано на чертежах. BGA разметил рисунки, с указанием изменений, которые необходимо внести во все строительные документы, выпущенные Con Edison для проверки.BGA подтвердила, что модифицированная система трубопроводов сможет выдерживать 70 000 кубических футов газа в час. Объем работ BGA также включал планирование и проведение обзорных встреч, анализ документов и подготовку строительства. Технические характеристики. Консолидейтед Эдисон, Нью-Йорк, Нью-Йорк — Различные дизайнерские проекты Ист-Ривер. BGA подготовила строительные пакеты, состоящие из строительных чертежей, строительных спецификаций и MM для несколько механических систем на электростанции Ист-Ривер.Эти проекты были: Перенести паровую трубу и систему горячего водоснабжения для отопления дома Паропровод 200 # диаметром 6 дюймов был перемещен для размещения такелажа HRSG через крышу. Существующие трубопроводы и опоры были удалены, проложена новая линия, спроектированы новые опоры и проведен анализ напряжений. Трубопровод стоячей воды с обогревом в зоне строительства ERRP Было четыре (4) секции трубы, каждая секция 6 дюймов в диаметре и приблизительно 450 футов в длину, которые были заполнены водой, пока растение подвергалось воздействию морозов.Каждая из четырех секций требовала временного обогрева и изоляции. Con Edison указал источник энергии для каждого необходимого участка обогрева. BGA выпустила строительные пакеты для предварительного просмотра и расчетов тепловых трасс. Консолидейтед Эдисон Нью-Йорк, штат Нью-Йорк Исследование опорной конструкции стека. Проектирование различных водо-маслоотделительных установок. Проектирование различных изменений трубопроводов на электростанции Ист-Ривер. База ВВС Макгуайр, Нью-Джерси Проект газозаправочной станции. Проектирование систем защиты и обнаружения AFFF для подвески самолета. Форт Монмаут, Нью-Джерси — Разработка новой противопожарной защиты и система обнаружения для вычислительного центра. By alexxlab Отоплен Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
