Правильный узел ввода водоснабжения в квартире

Узел ввода водоснабжения Люди часто интересуются, что такое узел ввода (в квартире), какой он должен быть и что в него должно входить.

Получив ключи от своей новой квартиры (в новостройке) вы можете заметить, что узел ввода скорей всего будет, не качественно сделан — узел ввода выполнен из не качественного материала и оборудования. Застройщик не ставит своей целью сделать идеальный узел ввода, а ограничивается минимумом для сдачи объекта.

Состав узла ввода водоснабжения в квартире

В нормальный узел ввода входит:

• Запорная арматура;
• Система защиты от протечек;
• Фильтр грубой очистки;
• Прибор учёта воды;
• Обратный клапан;
• Фильтр тонкой очистки;
• Редуктор давления;
• В исключительных случаях (при плохом качестве воды) можно поставить магистральный фильтр воды;
• Распределительный коллектор;
• Компенсатор гидроударов

Запорная арматура в квартире

Узел ввода в квартире Первое с чего стоит начать — это замена запорной арматуры в квартире. Зачастую застройщик использует самые дешёвые варианты арматуры. Также следует учесть, что из-за низкоквалифицированной рабочей силы бывают случаи, что запорная арматура может быть установлена неправильно. Например, любой шаровый кран состоит из двух частей и на стояк должна накручиваться большая часть, которая содержит сам запорный шар. Это позволит даже в случае протечки самого запорного крана перекрыть подачу воды, в противном случае вы не сможете перекрыть воду и затопите соседей.

Наша компания рекомендует устанавливать запорную арматуру таких производителей как Bugatti и Oventrop. Даже самая хорошая запорная арматура периодически нуждается в профилактическом открытии/закрытии крана — это позволяет избежать «закисания» подвижного механизма крана.

Установка шарового крана >>

Система защиты от протечек

Даже самая надёжная и современная система водоснабжения включает в себя соединения с уплотнительными прокладками и гибкой подводкой. По статистике страховых компаний именно эти элементы являются основными причинами протечек в квартире.

Для того чтобы обезопасить себя нужно установить систему защиты от протечек. Система состоит из шарового крана с сервоприводом, модулем управления и датчиков. При попадании воды на датчик система даёт команду на закрытие крана.

Важно учесть, что систему защиты от протечек нужно устанавливать сразу после запорного крана — это поможет минимизировать количество незащищённых соединений.

Подробнее про систему защиты от протечек >>

На рынке существует большое количество систем защиты, но наша компания рекомендует устанавливать систему Аквасторож. Она хорошо зарекомендовала себя, и компания производитель предоставляет хороший, своевременный сервис.

Фильтр грубой очистки

Зачастую качество воды может быть не лучшего качества — в воде могут попадаться крупные частички грязи, которые могут вывести из строя другие приборы в системе водоснабжения. Например, некоторые производители водосчётчиков снимают с себя гарантийные обязательства, если перед прибором учёта не установлен данный фильтр. В зависимости от производителя, фильтры грубой очистки бывают с ячейкой сетки в 600, 500, 300 мкм.

Установка фильтров >>

Приборы учёта воды

Неотъемлемой частью узла ввода в квартире является прибор учёта воды. Виды приборов учёта воды и методы их работы подробно расписаны в других наших статьях, поэтому не будем глубоко рассматривать этот пункт.

Следует учесть, что в Москве разрешены к установке только водосчётчики с импульсным выходом и установочной длиной 80мм. Мы рекомендуем использовать счётчики воды фирмы ITELMA.

Установка водосчётчиков >>

Обратный клапан

Необходимым элементом учётного узла является обратный клапан, который служит для защиты от обратного хода воды в системе водоснабжения. Это позволяет предотвратить смешение воды горячего и холодного стояка (зачастую в них разное давление). Также он предотвращает «скручивание» водосчётчика при сливе воды из стояка, поэтому многие управляющие компании могут не принять учётный узел воды без обратного клапана.

Мы рекомендуем к установке обратные клапаны фирмы Itap с латунным седлом.

Фильтр тонкой очистки

Пример узла ввода водоснабжения в квартире Если вы хотите чтобы ваше сантехническое оборудование прослужило долго, то следует озаботиться защитой от мелких частиц — для этого используется фильтр тонкой очистки. Данные виды фильтров очищают воду от частиц до 100 мкм.

Наша компания рекомендует использовать самопромывные фильтры тонкой очистки фирмы Far. Они имеют функцию обратной промывки, что позволяет произвести промывку фильтра без дополнительных работ и вызова специалиста.

Редуктор давления

Для защиты системы от скачков давления используется редуктор давления. Он позволяет не только «выровнять» давление в стояке, но и не допустить в квартиру давление выше выбранного. Резкий скачёк давления в системе может привески к обрыву гибкой подводки и затоплению соседей.

Мы рекомендуем к установке редуктора давления фирмы Far.

Подробнее про редукторы давления >>

Магистральные фильтры воды

Система очистки воды в коттедже Бывают ситуации, что качество воды совсем плохое — имеет запахи и всевозможные примеси химических элементов, которые вредны для здоровья человека. В данных ситуациях используют магистральные фильтры воды. Фильтрующие элементы подбираются по результатам лабораторных исследований воды. При монтаже магистрального фильтра желательно предусмотреть байпас (перемычка) — это позволит пользоваться водой при замене фильтра.

Мы рекомендуем использовать в квартире магистральные фильтра с колбами из нержавеющей стали, так как они имеют большой срок службы, не подвержены коррозии, и у них простая процедура замены фильтрующего элемента.

Распределительный коллектор

Коллекторная разводка является наиболее функциональным и современным видом разводки водоснабжения. Использование коллекторной системы способствует уменьшению перепада давления при одновременном использовании нескольких точек водоразбора. При необходимости позволяет локально отключить нужного потребителя. Ещё одним плюсом данного вида разводки является минимизация количества соединений труб внутри стен и стяжки.

Мы рекомендуем использовать распределительные коллектора фирмы Far, так как их устройство позволяет менять запорные вентили без замены всего коллектора.

Коллекторная разводка водоснабжения >>

Компенсатор гидроударов

Компенсатор гидроудара позволяет «гасить» резкие скачки давления при быстром открывании и закрывании смесителя, отключении/включении стиральных и посудомоечных машин, заливных клапанов унитазов.

По статистике страховых компаний большая часть затоплений квартир происходит в ночное время. Это происходит из-за того что при маленьком заборе воды из стояка, вода в трубах нагревается до комнатной температуры, происходит её расширение и поднимается давление в системе водоснабжения. Предотвратить это позволяет компенсатор гидроударов.

Компенсатор гидроударов, как правило, устанавливается в торец коллектора. Они бывают мембранного и пружинного типа.

Правильный монтаж узла ввода убережёт вас от лишних затрат и проблем. Монтаж узла ввода является не простой задачей и эту работу лучше доверить квалифицированным специалистам. В нашей компании «Сантехник Степаныч» работают опытные и квалифицированные специалисты.

www.santehnik24.pro

Разводка водопровода в квартире своими руками

Благоустройство жилища начинают с проекта и прокладки инженерных сетей. От качества выполненной разводки воды в квартире и организации системы водоснабжения зависит комфорт и душевное равновесие хозяев.

Преимущества и недостатки совмещенного и раздельного санузла

Преимущества и недостатки совмещенного и раздельного санузла.

В зависимости от планировочных решений и размера квартиры предусматривают 2 типа санитарно-гигиенических конструкций:

1. Раздельный санитарный блок – ванная комната и туалет.
2. Совмещенный санузел.

Изолированные службы для семьи из 2-3 человек разного возраста – наилучший вариант зонирования квартиры. Отсутствие очереди и посторонних запахов при пользовании ванной комнатой, возможность уединения – это те преимущества, которые получает владелец такой планировки.

Из недостатков – это малая площадь и невозможность установки дополнительного оборудования (умывальник, биде и др.).

Увеличение пространства предполагает реализацию смелых дизайнерских идей и размещение не совсем привычного для жильцов квартиры оборудования: ванна с гидромассажем, дополнительное освещение, шкаф для туалетных принадлежностей, спаренный умывальник и пр.

При совмещении служб удачно решается вопрос экономии денежных средств, т. к. дверь туалета и перегородка между блоками становятся лишними. Из недостатков такой перепланировки – преимущества раздельных санузлов.

Составление схемы разводки водопровода: что учитывать

Схема прокладки – это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная – душевой кабиной с различным уровнем комфорта.

Прокладка водопроводных труб может выполняться 2 способами: открытым и закрытым.

В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

1. Материал трубопровода (сталь, пластик, медь, металлопластик).
2. Размеры входного патрубка.
3. Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
4. Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
5. Для полимерных систем – количество соединений.
6. Наличие мест пересечения с электропроводкой и возможные способы обхода.
7. Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании – это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

По такому же принципу выполняется определение затрат на монтаж счетчика, аварийных устройств и прочего вспомогательного оборудования.

Типы трубных разводок

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

• коллекторным;
• тройниковым, или последовательным;
• комбинированным (совмещенным).

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ – это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину – через коллектор.

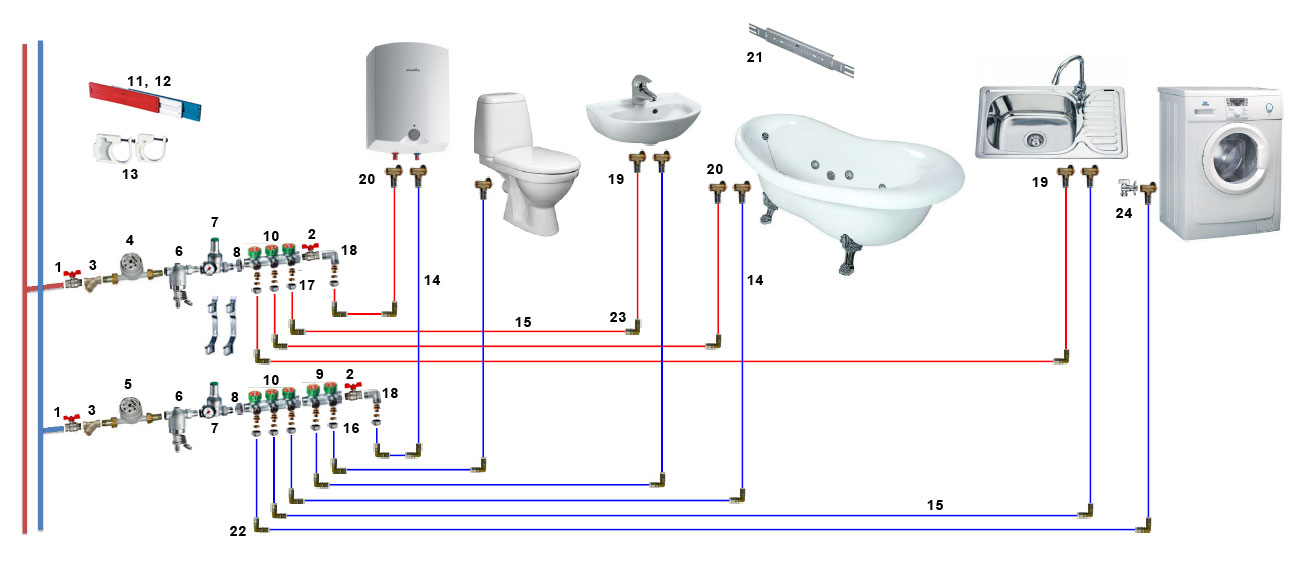

Коллекторная разводка

По своей конструкции коллектор – это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

1. Компактное расположение системы управления подачей.
2. Постоянное давление в сети.
3. В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.

Преимущества:

• низкая себестоимость;
• простота монтажа и возможность сборки конструкции своими руками;
• компактность в сравнении с коллекторной системой.

Что еще нужно учесть

Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.

Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.

Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки – это соединение профилей и подключение приборов с помощью фитингов.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

1. Коренной кран.
2. Опоры для крепления магистрали.
3. Фильтрующие элементы.
4. Счетчики расхода.
5. Защитное устройство (УЗО) – нужно для электроприборов.
6. Сантехнический шкаф для размещения оборудования – входит в комплект коллекторной разводки.
7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран – вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

• клапанный коренной кран;
• шаровый;
• конусный.

Клапанный вентиль – это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм – следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей – песка, ржавчины, металлической стружки и пр.

Для фильтрации более мелких включений применяют элементы тонкой очистки, устанавливаемые непосредственно перед санитарными приборами.

Устройства отличаются по типу чистящего элемента:

• с заменяемым картриджем;
• сетчатые;
• с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

• клапаны различного назначения;
• стабилизаторы давления;
• балансировочные управляющие устройства.

Стабилизаторы напора – это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан – тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций – беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Составляем схему

Для выбора материала, расчета сметной стоимости монтажа и необходимых комплектующих нужна точная схема водоснабжения квартиры.

На плане необходимо указать:

1. Расположение труб холодной и горячей воды.
2. Точку ввода с коренным краном.
3. Направление движения жидкости.
4. Место установки приборов учета, регулирующих устройств и вспомогательного оборудования.
5. Аварийный слив и клапаны.
6. Фильтрующие элементы.
7. Запорную арматуру.
8. Точки разбора воды (горячей, холодной) с наименованием потребителей.

Проект водопровода должен быть выполнен на листе миллиметровой бумаги с точным указанием расстояния до каждого из приборов.

Прятать трубы или нет

Использование закрытого способа разводки позволяет спрятать трассу в пол или стены, что положительно влияет на трудоемкость выполнения отделочных работ (облицовка керамической плиткой, шпатлевка, окраска и пр.), а также обеспечивает эстетичность внешнего вида помещений.

Применение такого варианта оправдано при условии правильного выбора материала и профессиональной бригады сантехников, т. к. в случае протечки придется разобрать всю конструкцию вместе с облицовкой.

Открытый метод приемлем при небольших площадях помещений и выполнении монтажа своими руками – в случае ошибки в схеме прокладки или стыковки трубопровода ее легко обнаружить и устранить.

vodasovet.ru

Разводка труб водоснабжения в квартире: коллекторная схема

Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

• Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
• Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

• коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
• тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:

• экономия средств — число соединительной арматуры сокращается до минимума;
• простая работа по установке.

Способ имеет свои недостатки:

• затрудненный поиск протечек из-за большого числа соединений;
• высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
• при ремонте требуется отключать всю подачу воды;
• неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

• расположение водопроводов;
• запорная арматура;
• направление потоков воды;
• аварийные клапаны и сливы;
• точки разбора с указанием каждого потребителя;
• приборы учета;
• резервные ветви и оборудование.

Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

• минимально допустимое значение давления у конечного потребителя — 0.3 атм;
• каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
• каждый фитинг и арматура снижает давление на 0.15 атм;
• в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

• ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
• утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
• во время монтажа закрывать отверстия не установленных труб;
• проводить пайку в чистом помещении;
• проверять трубы на наличие влаги и грязи перед пайкой;
• не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.

gidpotrubam.ru

Коллекторная схема водоснабжения | elesant.ru

class=»eliadunit»>



Вступление

Комплект устройств при помощи, которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

1. последовательная или тройниковая;
2. веерная или коллекторная;
3. смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

• Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
• Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

Коллекторная схема разводки водопровода:

1 ,3 Шаровые краны на полотенцесушитель;

2 Шаровой кран на перемычку байпас;

4 Главный он же, аварийный шаровой кран на горячую воду;

5 Фильтр грубой очистки;

6 Счетчик учета;

7 фильтр тонкой очистки с латунной сеткой 100 мкм;

8 Редуктор давления, для домов без подкачивающих насосов;

9 Коллектор;

1О Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока водоподачи. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.

class=»eliadunit»>

Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается.

Выпускаются коллектора с различным количеством выводов. Наиболее распространены на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Из дорогих и надежных можно назвать фирму Valtex.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

Фотоальбом смонтированных коллекторов

©Elesant.ru

Другие статьи раздела: Водопровод





class=»eliadunit»>

elesant.ru

Узел ввода домашнего водопровода – СтройМастерская

Что такое узел ввода водопровода в квартире, какие устройства и зачем устанавливаются во водном узле после стояков горячего и холодного водоснабжения…

Обязательной  частью   современного жилья, является его водоснабжение. У многих , еще совсем недавно, из сантехнического оборудования в квартирах стояло пару смесителей,  душ, да сливной бачёк унитаза.

Но как говорится, прогресс на месте не стоит.

Любой Человек хочет жить  комфортней, и максимально использовать блага цивилизации.

С появлением посудомоек, стиральных машин , душевых с огромными лейками мы подневольно стали тратить больше воды .

В связи с чем, Все это великое множество оборудования, требует качественной и продуманной водопроводной схемы.

Узел ввода водопровода

Водопровод  начинается от стояков горячего и холодного водоснабжения.

Коренной кран

Каждый стояк имеет отвод, первым после которого идет коренной кран ,  запорная арматура  может быть разного типа — вентильная,  шаровая и даже с электроприводом.

Фильтр — грязевик

После запорной арматуры устанавливают фильтр так называемый » грязевик» .

Существуют различные варианты фильтров — прямые ,косые, а так же совмещенные с запорной арматурой.

Установка последних, на ответственном участке не желательна, поскольку раздельные узлы более универсальны  и всегда могут быть заменены быстро и без особых проблем.

Наиболее оптимальным вариантом является прямой или косой фильтр.

Диаметр ячеек сетки такого фильтра обычно составляет от 300 до 600   микрон.  Хотя можно найти и мельче.

Необходимо знать, что установка перед счетчиком устройств  с промывными штуцерами, может вызвать сложности  при постановке счетчика на учет, поскольку Все отверстия для сброса, расположенные перед водоизмерителями, должны иметь возможность опломбировки.  Это касается и прочистной пробки косого фильтра.

Корпус косого фильтра совсем не велик, поэтому установка чрезмерно мелкой сетки в нем, однозначно приведет к необходимости частого вскрытия и прочистки.

А чтобы не стать постоянным клиентом обслуживающих организаций и исключить частые ситуации когда вам придется обращаться к ним из за слабого давления в водопроводе, причиной которого может оказаться банальное засорение сетки косого фильтра,  который вы не сможете прочистить своими силами  в связи с его опломбировкой.

Гораздо рациональнее, устанавливать  сетку с максимальным диаметром ячеек которая не будет мгновенно забиваться.

Водоизмерительные приборы — счётчики

Далее устанавливаются водоизмерительные приборы.

Счётчики бывают  — универсальными, рассчитанными на использование как в горячем так и в холодном водоснабжении, а бывают предназначены к использованию только для конкретной воды, холодной или горячей.

Обратный клапан

После счётчика устанавливается обратный клапан.

Некоторые управляющие компании не принимают счетчик к эксплуатации без установленного в системе обратного клапана, благодаря которому исключается возможность отмотки счетчика при передавливании  воды через домашний водопровод  обратно в стояк в случаях изменения давления или при отключениях подачи водоснабжения.

Промывной фильтр

Если в воде присутствуют мелкие частицы способные  повредить механизмы смесителей и другой техники, что в принципе является довольно частым явлением, то после обратного клапана желательна установка промывного фильтра с мелкой сеткой.

Фильтрующий элемент в таком фильтре может иметь сеточку с сечением от 20 до 500 микрон.  Чаще всего встречаются модели с установленной сеткой на 100 микрон.

Фильтр с возможностью промывки удобен именно тем что для его очистки необходимо лишь произвести сброс воды через промывной штуцер, шланг от которого можно подсоединить прямо к канализации.

Байпас

Для более эффективной промывки фильтра может устанавливаться байпас с краном, благодаря чему появляется возможность промывать сетку напором воды в обратном направлении.

По большей части, байпас имеет смысл устанавливать в системах с низким качеством воды где приходится довольно часто прочищать сетку фильтра от грязи.

Регулятор перепада давления

Что бы оградить внутренний водопровод от скачков давления (гидроударов), а так же уравновесить разность давления холодной и горячей воды, устанавливают редуктора давления.

Редуктор предназначен для ограничения повышения  давления на  выходе, в строго заданных рамках.  Следует четко понимать, что редуктор не повышает давление, и  если на входе в него всего 1 бар то на выходе из редуктора получить больше никак не выйдет.

Задача редуктора, защита от внешних гидроударов и регулировка на выходе необходимого потолка давления.

Компенсатор гидроударов

Далеко не всем известно,  что даже резкое открытие- закрытие смесителя приводит к гидроудару по всей системе, а например — холодная вода простоявшая во внутреннем водопроводе всю ночь нагреваясь до комнатной температуры значительно расширяется и создает повышенное давление в магистралях, оказывая тем самым неблагоприятное воздействие на места соединений и запорную арматуру включая электроклапана у стиральных и посудомоечных машин.

Справиться с этими физическими явлениями поможет компенсатор гидроударов гасящий избыточное давление за счет расположенной в корпусе  мембраны.

Некоторые скажут, что в домашнем водопроводе гидроудары не значительны, а гибкий шланг стиральной машинки способен компенсировать  тепловое расширение. Частично это так, но как говорится кто предупрежден , тот вооружен.

Магистральный фильтр механической очистки

В ситуации когда вода совершенно низкого качества, присутствует ржавчина или другая взвесь которую не способен остановить промывной фильтр, целесообразно подумать об установке магистрального фильтра тонкой очистки.

Обычный картридж такого фильтра на 5 или 10 микрон способен произвести качественную очистку воды от механических примесей.

Вводной узел водопровода является сложной инженерной конструкцией, не стоит пытаться без веских причин планировать установку того или иного устройства.

Проконсультируйтесь с специалистами, и пусть они вам докажут необходимость установки того или иного сантехнического оборудования.

Создание правильной и продуманной до всех мелочей схемы водопровода на начальной стадии, намного облегчит эксплуатацию и нормальную работу всего водопровода и сантехнического оборудования подключенного к нему.

Добавление  же дополнительных устройств в вводном узле после его монтажа, может уже не представляться возможным или принести новые материальные затраты на модернизацию и доработку.

Постоянный адрес статьи — http://stroimasterskaya.ru/articles/2673

Смотрите видео — Узел ввода водопровода

Показать еще статьи из рубрики — Сантехника

МАТЕРИАЛ ПО ТЕМЕ

Обзор рынка недвижимости Москвы по итогам первой половины года Если в 2013 году рынок недвижимости Москвы и области находился, преимущественно, в состоянии стагнации, то теперь он переживает фазу активного роста… Подробнее

Садовое освещение: подсветка фонтанов и скульптур Фонтан или водоём в окружении цветущих растений вызывает умиление. Но вечером картина полностью меняется. И без должного освещения чёрная гладь пруда испугает любого… Подробнее

Водоснабжение в частном доме из скважины Жить в частном доме, конечно же, хорошо. Но возможно это только при наличии всех благ цивилизации. И в первую очередь это касается качественного водоснабжения… Подробнее

Как выбрать входную дверь внутреннего открывания? В высотках на одной площадке квартиры часто располагаются таким образом, что при открывании одних дверей соседские блокируются, и рядом живущие люди просто не могут выйти. Это нередко становится поводом для ссор между соседями. Подробнее

Пластиковые и деревянные плинтуса. Преимущества и советы при установке Как выбрать плинтус в помещение, какому изделию отдать предпочтение и какой материал лучше ?… Подробнее

Предизолированные трубы Что такое предизолированные трубы, плюсы и минусы, а так же где они используются. Подробнее

Фурнитура для алюминиевых окон Принцип работы фурнитуры для алюминиевых окон не отличается принципиально от функционирования комплектующих для пластиковых или деревянных окон… Подробнее

5 способов сделать свою комнату оригинальной Разнообразить интерьер дома или квартиры просто необходимо, только стоит помнить о чувстве меры, ведь нагромоздив комнату различными «штучками», можно добиться лишь обратного, отрицательного эффекта… Подробнее

Секреты безопасной электрификации квартиры В электрификации нуждается любое помещение, поэтому разработка схемы укладки кабеля ведётся на этапе строительства здания. Но при капитальном ремонте или перепланировке профессиональный электрик может провести её усовершенствование. Подробнее

Пять преимуществ каркасных домов Метод возведения домов, основанный на каркасной технологии, в последнее время стал популярен. По большей части к нему прибегают во время строительства дачных домиков или другой недвижимости, предназначенной для эксплуатации в теплое время года… Подробнее

stroimasterskaya.ru

Надёжный узел ввода водоснабжения в квартире

МНОГИЕ ЧАСТО ЗАДАЮТ ВОПРОС, ЧТО ТАКОЕ  УЗЕЛ ВВОДАВОДОСНАБЖЕНИЯ?

-Это качественно составленная и воплощенная в жизнь схема водообеспечения вашего жилья. В ней продумано все до деталей: как вода будет поступать к вам в жилище, как станет уходить, как подвести к ней разводку труб водоснабжения и т. д.

Грамотный специалист с ее помощью предупредит целый ряд проблем: слабый или чересчур сильный напор, засорение мусором из стояка, неприятный запах от воды и многое другое.

Нужно ли мне задумываться о качестве узла ввода, если я купил квартиру в новостройке?

Об этом нужно подумать в первую очередь! Объясним, почему.

 — Если  вы приобрели апартаменты с черновой отделкой, то прежде чем вкладываться в дорогостоящий ремонт, важно заказать качественную и надежную разводку труб водоснабжения. А она начинается именно с узла ввода. Это один из ключевых моментов вашего будущего удобства. И если сейчас не подойти к этому со всей ответственностью, в дальнейшем придется переделывать уже завершенный ремонт, а значит, нести финансовые потери.

 — Если застройщик уже завел к вам воду и сделал разводку труб водоснабжения. Увы, разочаруем вас, это не стопроцентная гарантия того, что вы не нуждаетесь в данной услуге. Строительная компания заинтересована в том, чтобы себестоимость квартир была как можно ниже, а маржа бизнеса как можно выше. И делать качественный узел ввода подавляющее число игроков на рынке первичной недвижимости не стремится – это невыгодно. Он требует хороших и надежных материалов, множества дополнительных устройств и вложений в оплату работы мастера. Поэтому опять же, прежде чем начать ремонт, нужно оценить, позволит ли имеющийся узел ввода жить комфортно.

  Я живу в старом доме. К чему мне вкладываться в узел ввода?

Обитателей квартир в домах «возрастом» от 20 лет этот вопрос должен волновать больше остальных. Ведь и общедомовые коммуникации, и магистрали в кварталах старой застройки изношены. И перепады давления здесь – обычное дело.

Поэтому, если вы столкнулись с необходимостью замены труб водоснабжения, сразу же предусмотрите и монтаж качественного узла ввода. Это даст вам множество преимуществ.

В частности, поможет очистить воду от механических загрязнений из прогнивших общедомовых труб, и тем самым продлить срок эксплуатации сантехники.

Установка, к примеру, промывного фильтра с прямым отводом в канализацию, позволит раз в месяц проводить профилактическую очистку отложений, которые накопились во внутриквартирной сети, и сразу же удалять все ненужное в сток. А обустройство магистрального фильтра поможет устранить неприятные запахи от воды или в разы улучшить ее состояние, когда в ней обнаружены вредные химические элементы.

Что дает качественный узел ввода в квартиру?

 — Функцию регулирования. Благодаря ей поддерживается оптимальное давление: не бывает слишком сильного или слабого напора, сглаживаются перепады в системе.

 — Возможность в любой момент надежно отсоединить водоснабжение квартиры от общедомового.

 — Двойную очистку водопроводной воды, которая обеспечивает, в том числе защиту сантехники от осадка и ржавчины.

 — Защиту от возможных протечек, в том числе с автоматическим пуском перекрывания воды.

 — Возможность подключить отдельные трубы к каждой точке водоразбора. Это позволит, к примеру, при поломке унитаза, не перекрывать всю воду.



Что входит в узел ввода в квартиру?



Запорная арматура в квартире.

 Ее дешевый механизм или неправильная установка (чем грешат иногда новостройки) приведут к тому, что отсоединиться от общедомовых сетей вы сможете, только отключив весь стояк в подъезде. Кроме того, в монтаже этого участка есть нюансы. Например, когда вы накручиваете большую часть (в которой содержится сам шар)шарового крана на стояк, это позволяет перекрыть воду, даже если потек сам кран. И эта тонкость не единственная.



Комплекс защиты от протечек.

Нам всем известно что весь водопровод в нашей квартире состоит из множества соединении и уплотнителей. Обезопасить себя от всяких видов,прорывов, протечки ,мы можем с помощью систем зашиты от протечки.На каком участке его установит грамотный специалист? Конечно же, после запорной арматуры. Он состоит из нескольких частей, а суть его работы в том, что при возникновении прорыва сработают датчики, и система сама перекроет воду.





Фильтр грубой очистки.

Улавливает частички ржавчины, механический мусор, водный камень. Сеточка рассчитана на сбор осадка размером от 300 до 600 мкм в зависимости от модели. Многие производители счетчиков и других мелких бытовых приборов не дают гарантию на свои изделия, если перед ними не стоят данные фильтры.







Водосчетчик.

Помогает вам экономить. Но не всякий счетчик будет опломбирован. В Москве разрешены к подключению только приборы учета с импульсным выходом и установочной длиной 80 мм. А ваше оборудование подходит под эти требования?







Обратный клапан.
Защищает вас от того, чтобы вода не дала обратный ход (из квартиры, а не в нее). Предотвращает смешение холодного и горячего потока, поддерживает постоянное давление в системе. К тому же, если он установлен, водосчетчик нельзя «скрутить». Поэтому часть управляющих компаний не пломбирует счетчики, если при разводке труб водоснабжения не было смонтировано это устройство.







Фильтр тонкой очистки.
Улавливают частицы до 100 мкм. Самопромывные фильтры позволяют проводить профилактику без вызова специалиста. Но застройщик вряд ли установит вам именно их – они стоят дороже, зато быстро окупаются, сохраняя сантехнику в идеальном состоянии.









Редуктор давления.
Защищает от гидроударов и исключает ситуации, когда из-за скачка давления срывает гибкую подводку и затапливает несколько нижних этажей. Позволяет отрегулировать давления вашего водоснабжения под требования вашей сантехники. Зачастую давления в стояках превышает отметку 5, 6 атмосфер, не каждая сантехника сможет долго и качественно работать при таком большом давлении







Коллекторный распределитель.
К нему подключается коллекторная разводка, более современная и удобная, чем тройниковая. Она компенсирует перепады давления, минимизирует количество стыков на трубах и делает максимально удобным одновременное использование нескольких точек разбора воды.



Компенсатор гидроударов.
При стремительном включении/выключении смесителей, при резком запуске стиральной или посудомоечной машины и иных ситуациях, система переживает гидроудар. То же самое бывает и ночью, когда водой долго не пользуются — она согревается до комнатной температуры и расширяется. Это устройство защищает систему от разрывов. А вас от залития соседей.



 Рассчитать индивидуальную схему узла ввода в квартиру – задача для опытного и грамотного специалиста. Не все берутся за выполнение данных работ, потому что плата за ошибки бывает немалой. Поэтому приглашаем за этой услугой к нам.

Мы гарантируем качество работ и квалификацию наших профессионалов!





Установка магистрального фильтра с промывкой	1 шт	1500 р
Установка редуктора давления	1 шт	1500 р.
установка счетчика	1 шт	1000 р.  .
Установка коллектора (гребенки)	1 шт	1100 р.   .
Установка крана шарового от 1/2″ до 1″	1 шт.	600р.
установка фильтра (грязевик)	1шт.	600р.
установка фильтра питьевой воды	1шт.	2 000р.
установка системы протечки(нептун, аквасторож)	1компл.	4 000р.



ОСТАЛИСЬ ВОПРОСЫ?
ЗВОНИТЕ НАМ,+7 (499) 397-81-83
ИЛИ ПИШИТЕ В ЧАТ

На все сантехнические работы действует гарантия 1 года. На работы по Рехау — гарантия 2 года.

Цены на сантехнические работы не включают в себя материалы ;

Минимальные расценки на сантехнические работы 2000 руб;

Сантехник имеет право применять надбавку, если сантехническое оборудование и коммуникации находятся в труднодоступном месте;

При проведении работ на территории Московской области устанавливается транспортная надбавка;

Цены, указанные в прайсе являются базовыми, возможно их изменение в зависимости от сложности работ.

Другие сантехнические услуги

ОФОРМИТЬ ЗАКАЗ

vannacomfort.ru

Как сделать разводку водопровода в квартире своими руками

Причин для переоборудования системы водоснабжения квартиры может быть несколько.

В домах старых годов постройки изношенный водопровод может представлять угрозу прорыва, металлические трубы, проложенные наружным способом, портят эстетику ванной комнаты.

В современных домах у жильцов часто возникает желание перепланировки санузла, монтажа более качественной, надежной и современной системы водопровода.

Самый простой выход, при необходимости монтажа системы водоснабжения – пригласить специалиста для выполнения работ, однако, услуги профессионала стоят недешево, и всегда есть вероятность выбора недобросовестного исполнителя.

При определенных навыках и знаниях разводка водопровода своими руками может быть стать вполне посильной, это позволит сэкономить средства, выполнить работы максимально качественно и с соблюдением всех технических условий.

Основные этапы

Начинать любые строительные или санитарно-технические работы следует с тщательной планировки.

Необходимо обозначить все требования к новой системе водоснабжения, учесть особенности планировки квартиры и санузла, определится с выбором санитарно-технического оборудования.

Разделить работы по проведению водоснабжения можно на следующие этапы:

1. Составление схемы разводки водопровода.
2. Расчет необходимого количества материала.
3. Приобретение материала.
4. Демонтаж старой разводки.
5. Монтаж новой системы.
6. Проверка системы на утечки и другие неисправности.

Трубы

На этапе планирования системы предстоит определить материал для будущей системы.

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

1. Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
2. Металлопластиковый трубопровод. Труба состоит из нескольких слоев полиэтилена, между которыми имеется слой алюминиевой фольги, придающий прочность.Такой тип трубопровода стал хорошей альтернативой металлическим трубам. Малый вес, прочность, гибкость трубы позволяют быстро и легко производить монтаж системы любой конфигурации и сложности.

   Одним из недостатков водопровода из металлопласта является необходимость периодической подтяжки резьбовых соединений, что исключает скрытую прокладку такого трубопровода. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

3. Полипропилен. Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.

   Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Важный момент: при монтаже полипропиленовых труб следует учитывать коэффициент теплового расширения, особенно для носителей горячей воды.

Для примера, неармированная труба при изменении температуры на 50С получит линейное удлинение, равное 7,5 мм на каждый метр. При монтаже следует предусмотреть возможность компенсирования этих увеличений. (О том, как правильно сваривать полипропиленовые трубы, Вы можете прочитать здесь).

Схема

Коллекторная разводка водопровода

Существуют две основных схемы для разводки водопровода в квартирах:

1. Схема тройникового типа. При таком исполнении от стояка отводится труба, в разрыв которой через тройники подключается каждый потребитель. Такую систему еще называют последовательной.
2. Схема коллекторного типа. Потребители подключаются к трубе через коллектор (специальное устройство с нужным количеством выходов под каждый потребитель). Удобство такой схемы в том, что коллектор на каждом выходе имеет запорный кран.Это позволяет отключать отдельно каждый узел водоразбора для ремонта или обслуживания, не перекрывая всю систему, при этом остальными узлами можно пользоваться без ограничений. Также при такой схеме происходит более равномерное распределение напора.

Способы укладки

1. Скрытая укладка труб

   Открытый способ. Трубы прокладываются вдоль стен, с использованием специальных крепежных элементов. При таком виде страдает эстетика помещений и санузлов, однако, имеется свободный доступ к любому участку трубы или соединению.

2. Скрытый. Чаще используется при полном капитальном ремонте санузла. Трубы укладываются в штробу, затем заделываются. Из стены выводят только водозаборные розетки для подключения сантехнических приборов.Счетчики, краны, коллекторные узлы монтируют в специальных нишах, имеющих съемные панели для доступа. Этот способ более трудоемок. Запрещено прокладывать трубы таким методом в несущих стенах.

Примите к сведению: при скрытой укладке следует позаботиться о качестве труб и надежности соединений. Порыв или протечка внутри стены способны доставить много неприятностей.

Начинать монтаж системы следует с установки запорного крана, перекрывающего подачу воды от стояка в квартиру.

Также на входе, перед счетчиками, монтируются фильтры для очистки воды, это значительно продлит срок службы труб и сантехнического оборудования.

Совет специалиста: запорные краны необходимо устанавливать перед каждым потребителем, это упрощает дальнейшее обслуживание и ремонт узлов.

После завершения монтажа необходимо включить подачу воды в систему, и тщательно проверить все соединения на отсутствие протечек, при обнаружении – устранить и снова произвести проверку.

Обладая некоторыми знаниями и необходимым инструментом, каждый сможет выполнить качественную разводку водопровода в квартире самостоятельно, сэкономив при этом значительные финансовые средства.

Смотрите видео, в котором опытный пользователь подробно рассказывает, как сделать разводку водопровода в квартире своими руками:

septik.guru
